1 Ilmanvaihtokatto

2 Sisällysluettelo Suunnittelupalvelu Tuotekuvaus Tuotemerkintä Toimintaperiaate Tuoterakenne Valaisin -suodatusratkaisun toiminta Mittatiedot Painehäviö- ja äänitiedot poistoilma Suodatustehokkuus Painehäviö- ja äänitiedot tuloilma Äänenvaimennus Ilmavirran mittausja säätöohjeet Sähkösuunnitteluohjeet SwingControl Valvontayksikkö Haluamme auttaa teitä ammattikeittiöiden ilmanvaihdon suunnittelussa tarjoamalla käyttöönne System Jeven suunnittelupalvelun. Suunnittelupalvelumme auttaa kohteen suunnittelussa Jeven Oy:n tuotteilla ja teemme yksilöllisen ratkaisuehdotuksen kohteeseen sopivasta ilmanvaihtoratkaisusta. Ota yhteys meihin. puh , ilmanvaihtokatto

3 Suunnittelun lähtökohdat 1. ilmanvaihtokatto on tarkoitettu tiloihin, joihin halutaan avointa ja avaraa ulkonäköä ja joissa vapaa huonekorkeus min. 2.7 m. 2. Grillien, pariloiden ja vastaavien laitteiden yläpuolelle suosittelemme System Jeven Ilmakruunuja ja huuvia. Mitoitus 1. Poistoalue suunnitellaan siten, että se poistaa vapautuvat konvektiovirtaukset ja varastoi hetkellisesti vapautuvat ylisuuret purkaukset esim. uunien ovien aukaisut. Poistoalueen koko määräytyy keittiölaitteiden sijoituksen mukaan. Reunaylityksen on oltava vähintään mm ja etäisyys lattiasta suurempi kuin 2.5 m. 2. Tuloilmanjako toteutetaan siten, että raitis tuloilma tuodaan ensin hengitysvyöhykkeelle, josta se yhtyy konvektiovirtoihin. 3. itin sijoitetaan keittiölaitteiden yläpuolelle. 4. Valaistustaso on oltava työskentelyalueella 300- lx. Valaisinpalkit sijoitetaan tasaisesti koko kattoalueelle. Valaisinteho vähintään 20 W/m2. Tuloilmavirta Tuloilmavirran suuruus on 70-90% kokonaispoistoilmavirrasta. Keittopata Painekeittokaappi Yhdistelmäuuni Kiertoilmauuni Pizzauuni Paistinpannu (Rasvankeitin) Liesi Halogeeniliesi Lämpöhaude/pöytä (Parila) Astianpesukone (Wokkipannu) (Paahtouuni) Tunnelipesukone Pastakeitin Poistoilmavirrat Poistoilmavirtojen suuruus riippuu keittiölaitteista vapautuvista lämpö- ja epäpuhtauskuormista Laitteen Liitäntäteho Keittiölaitekerroin Samanaikaisuuskerroin Keittiölaite Ke P/kW S (0,3-1,0) Mp/l/s Yhteensä. Poistoilmavirta Mp= KexPxS Keittiölaitteet luovuttavat lämpöä ja epäpuhtauksia erilaisia määriä. Poistoilmavirtojen mitoituksessa erilaisuus otetaan huomioon keittiölaitekertoimella Ke. Samanaikaisuuskerroin S, riippuu keittiölaitteiden käyttöajasta ja laitetyypistä. Jos keittiölaite on päällä koko keittiön ruuanlaittoajan täydellä teholla, niin samanaikaisuuskerroin on yksi (1). Mitoituspoistoilmavirta, Mp, saadaan kertomalla keittiölaitekerroin, Ke, keittiölaitteen liitäntäteholla, P/kW, ja samanaikaisuuskertoimella, S. l/s Esimerkki 1. Yhdistelmäuunit 2. Keittopadat 3. Liedet P Ke S 3 kw 0,5 200 kw 0,75 kw 3 0,5 ilmanvaihtokatto Poistoilmavirta 3 kw x l/s/kw x 0,5 = 20 l/s 200 kw x l/s/kw x 0,75 = 100 l/s kw x 3 l/s/kw x 0,5 = 900 l/s Yhteensä = 400 l/s Tuloilmavirta = 0.9 x 400 l/s = 4320 l/s 3

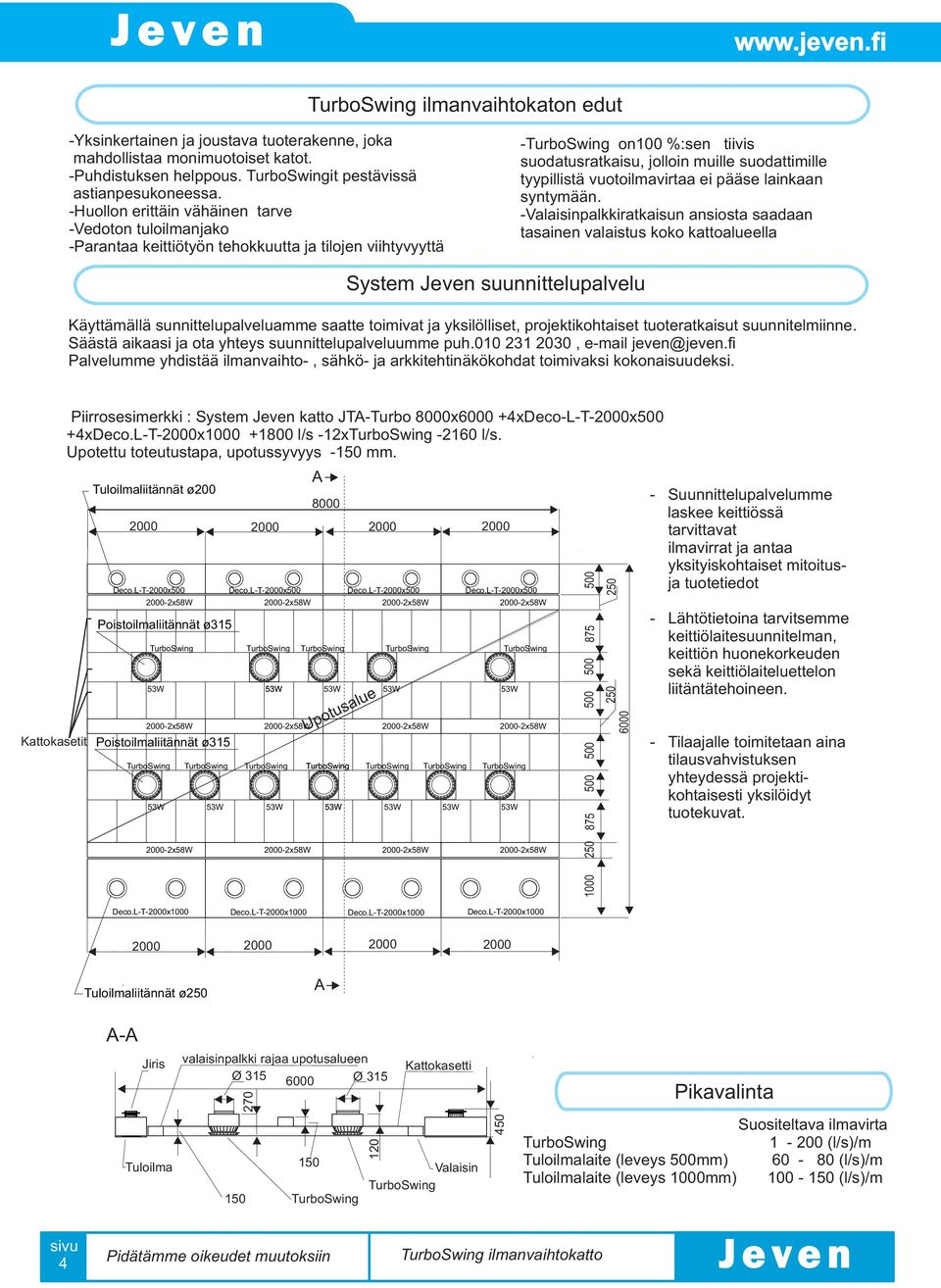

4 ilmanvaihtokaton edut -Yksinkertainen ja joustava tuoterakenne, joka mahdollistaa monimuotoiset katot. -Puhdistuksen helppous. it pestävissä astianpesukoneessa. -Huollon erittäin vähäinen tarve -Vedoton tuloilmanjako -Parantaa keittiötyön tehokkuutta ja tilojen viihtyvyyttä - on0 %:sen tiivis suodatusratkaisu, jolloin muille suodattimille tyypillistä vuotoilmavirtaa ei pääse lainkaan syntymään. -Valaisinpalkkiratkaisun ansiosta saadaan tasainen valaistus koko kattoalueella System Jeven suunnittelupalvelu Käyttämällä sunnittelupalveluamme saatte toimivat ja yksilölliset, projektikohtaiset tuoteratkaisut suunnitelmiinne. Säästä aikaasi ja ota yhteys suunnittelupalveluumme puh , Palvelumme yhdistää ilmanvaihto-, sähkö- ja arkkitehtinäkökohdat toimivaksi kokonaisuudeksi. Kattokasetit Piirrosesimerkki : System Jeven katto JTA-Turbo 000x000 +4xDeco-L-T-2000x +4xDeco.L-T-2000x l/s -x -210 l/s. Upotettu toteutustapa, upotussyvyys -1 mm. Tuloilmaliitännät ø Deco.L-T-2000x Poistoilmaliitännät ø315 Poistoilmaliitännät ø Deco.L-T-2000x A 000 Upotusalue 2000 Deco.L-T-2000x 2000 Deco.L-T-2000x Suunnittelupalvelumme laskee keittiössä tarvittavat ilmavirrat ja antaa yksityiskohtaiset mitoitusja tuotetiedot - Lähtötietoina tarvitsemme keittiölaitesuunnitelman, keittiön huonekorkeuden sekä keittiölaiteluettelon liitäntätehoineen. - Tilaajalle toimitetaan aina tilausvahvistuksen yhteydessä projektikohtaisesti yksilöidyt tuotekuvat. 00 Deco.L-T-2000x00 Deco.L-T-2000x00 Deco.L-T-2000x00 Deco.L-T-2000x Tuloilmaliitännät ø2 A A-A Jiris Tuloilma valaisinpalkki rajaa upotusalueen Kattokasetti Ø Ø Valaisin 4 Pikavalinta Suositeltava ilmavirta (l/s)/m Tuloilmalaite (leveys mm) 0-0 (l/s)/m Tuloilmalaite (leveys 00mm) 0-1 (l/s)/m 4 ilmanvaihtokatto

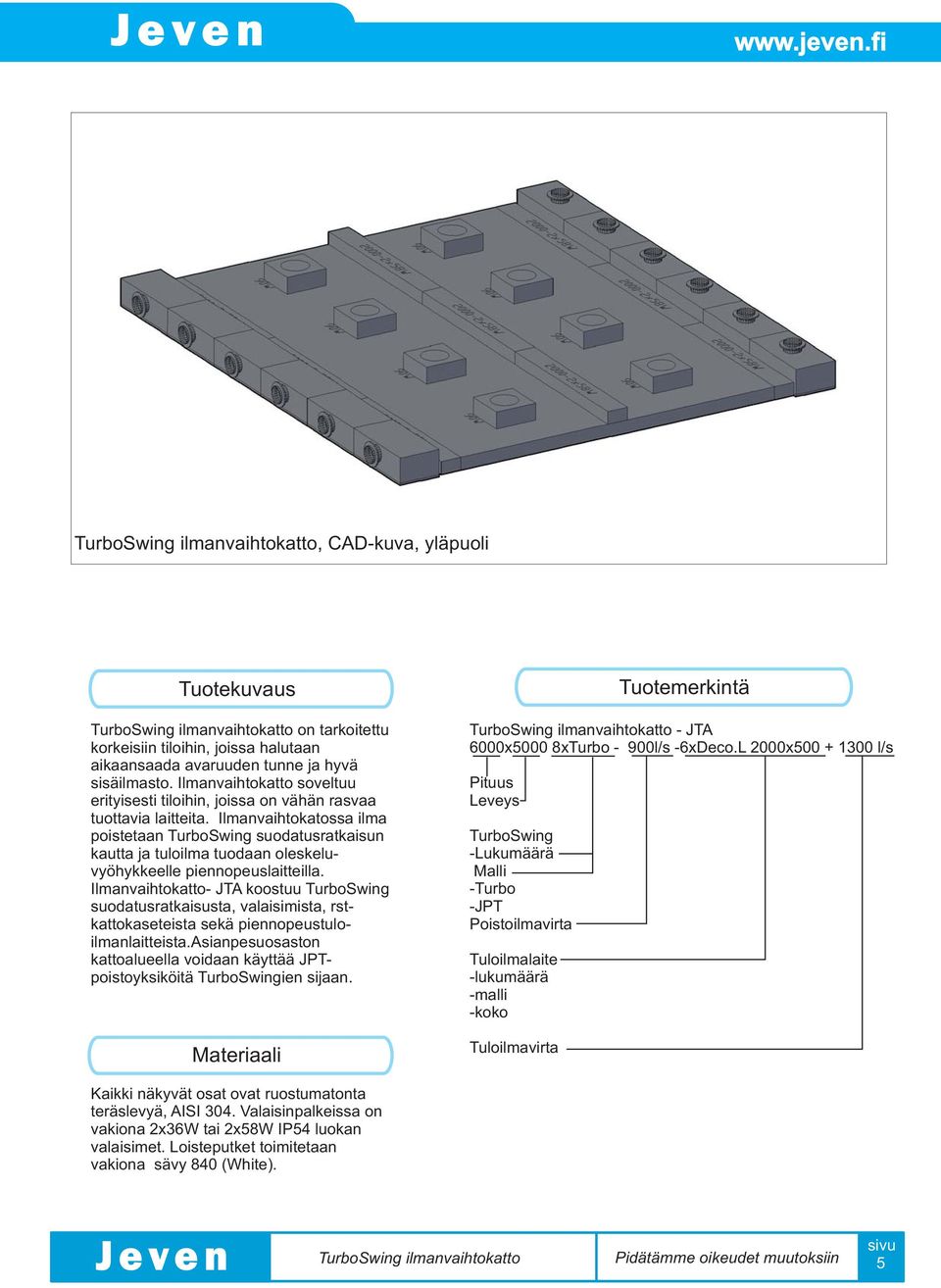

5 ilmanvaihtokatto, CAD-kuva, yläpuoli Tuotekuvaus ilmanvaihtokatto on tarkoitettu korkeisiin tiloihin, joissa halutaan aikaansaada avaruuden tunne ja hyvä sisäilmasto. Ilmanvaihtokatto soveltuu erityisesti tiloihin, joissa on vähän rasvaa tuottavia laitteita. Ilmanvaihtokatossa ilma poistetaan suodatusratkaisun kautta ja tuloilma tuodaan oleskeluvyöhykkeelle piennopeuslaitteilla. Ilmanvaihtokatto- JTA koostuu suodatusratkaisusta, valaisimista, rstkattokaseteista sekä piennopeustuloilmanlaitteista.asianpesuosaston kattoalueella voidaan käyttää JPTpoistoyksiköitä ien sijaan. Materiaali ilmanvaihtokatto - JTA 000x0 xturbo - 900l/s -xdeco.l 2000x l/s Pituus Leveys -Lukumäärä Malli -Turbo -JPT Poistoilmavirta Tuloilmalaite -lukumäärä -malli -koko Tuloilmavirta Tuotemerkintä Kaikki näkyvät osat ovat ruostumatonta teräslevyä, AISI 304. Valaisinpalkeissa on vakiona 2x3W tai 2x5W IP54 luokan valaisimet. Loisteputket toimitetaan vakiona sävy (White). ilmanvaihtokatto 5

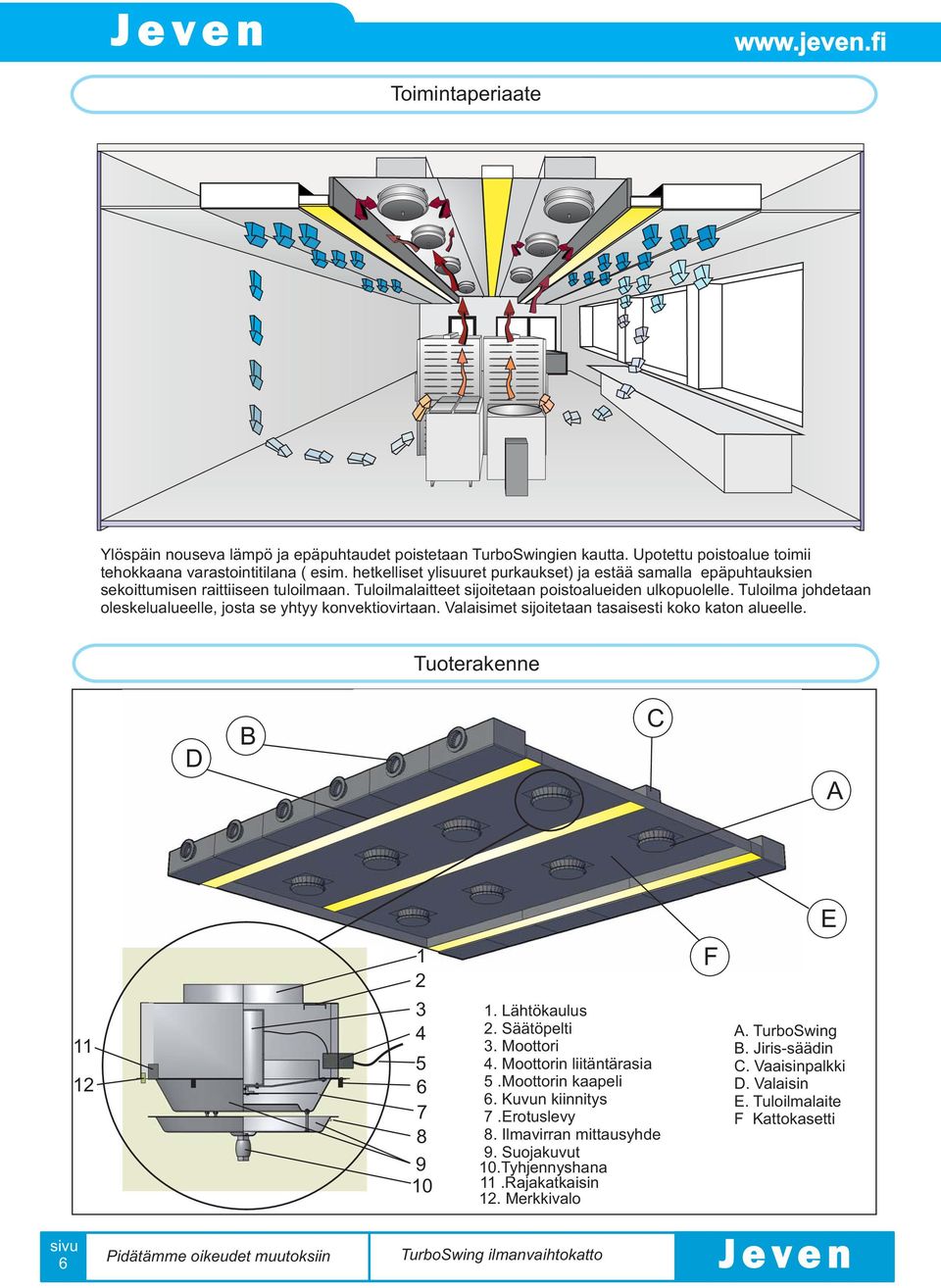

6 Toimintaperiaate Ylöspäin nouseva lämpö ja epäpuhtaudet poistetaan ien kautta. Upotettu poistoalue toimii tehokkaana varastointitilana ( esim. hetkelliset ylisuuret purkaukset) ja estää samalla epäpuhtauksien sekoittumisen raittiiseen tuloilmaan. Tuloilmalaitteet sijoitetaan poistoalueiden ulkopuolelle. Tuloilma johdetaan oleskelualueelle, josta se yhtyy konvektiovirtaan. Valaisimet sijoitetaan tasaisesti koko katon alueelle. Tuoterakenne D B C A E Lähtökaulus 2. Säätöpelti 3. Moottori 4. Moottorin liitäntärasia 5.Moottorin kaapeli. Kuvun kiinnitys 7.Erotuslevy. Ilmavirran mittausyhde 9. Suojakuvut.Tyhjennyshana 11.Rajakatkaisin. Merkkivalo F A. B. Jiris-säädin C. Vaaisinpalkki D. Valaisin E. Tuloilmalaite F Kattokasetti ilmanvaihtokatto

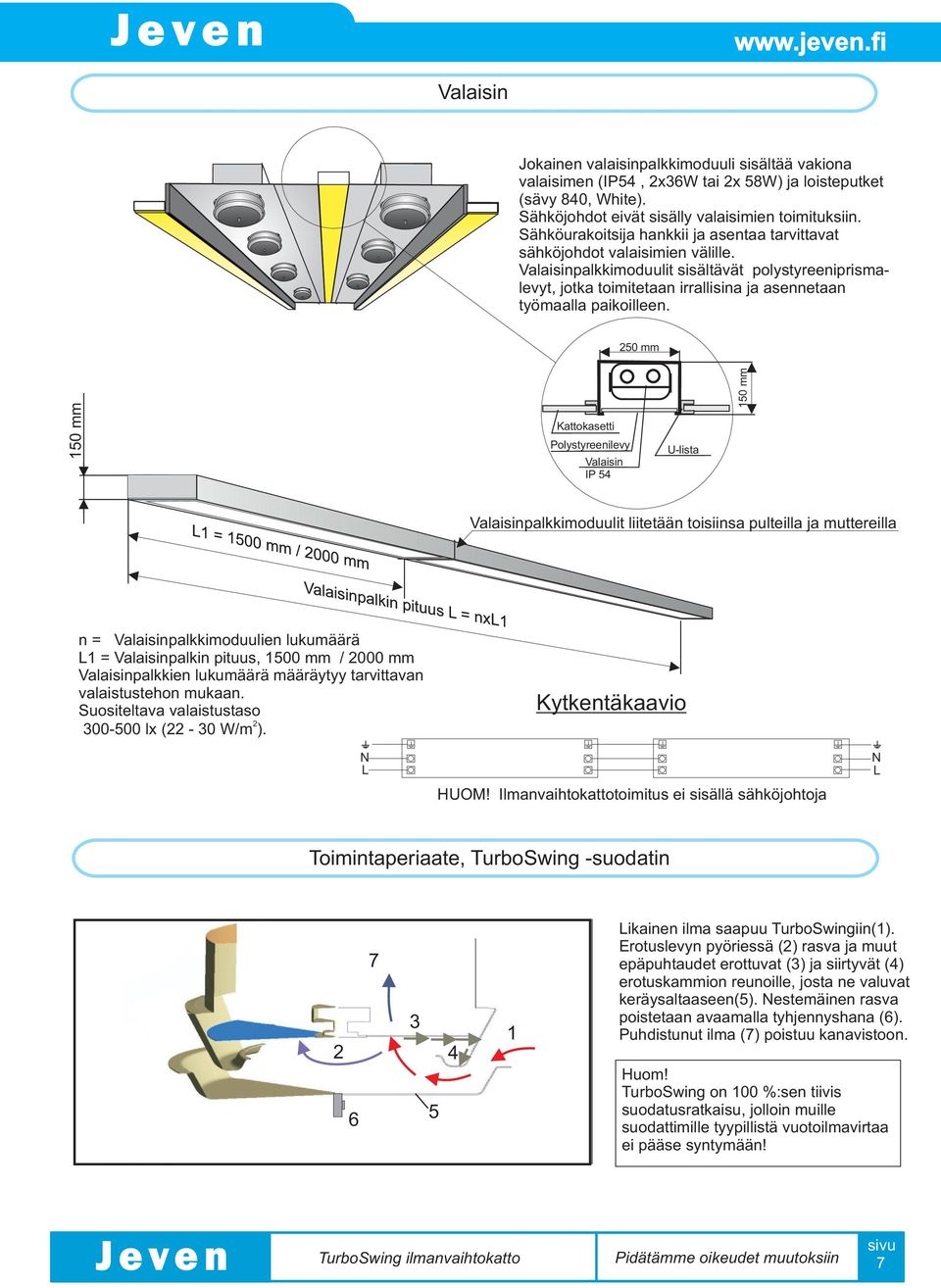

7 Valaisin Jokainen valaisinpalkkimoduuli sisältää vakiona valaisimen (IP54, 2x3W tai 2x 5W) ja loisteputket (sävy, White). Sähköjohdot eivät sisälly valaisimien toimituksiin. Sähköurakoitsija hankkii ja asentaa tarvittavat sähköjohdot valaisimien välille. Valaisinpalkkimoduulit sisältävät polystyreeniprismalevyt, jotka toimitetaan irrallisina ja asennetaan työmaalla paikoilleen. 2 mm 1 mm Kattokasetti Polystyreenilevy Valaisin IP 54 U-lista 1 mm Valaisinpalkkimoduulit liitetään toisiinsa pulteilla ja muttereilla n = Valaisinpalkkimoduulien lukumäärä L1 = Valaisinpalkin pituus, 1 mm / 2000 mm Valaisinpalkkien lukumäärä määräytyy tarvittavan valaistustehon mukaan. Suositeltava valaistustaso lx (22-30 W/m ). N L Kytkentäkaavio HUOM! Ilmanvaihtokattotoimitus ei sisällä sähköjohtoja N L Toimintaperiaate, -suodatin Likainen ilma saapuu iin(1). Erotuslevyn pyöriessä (2) rasva ja muut epäpuhtaudet erottuvat (3) ja siirtyvät (4) erotuskammion reunoille, josta ne valuvat keräysaltaaseen(5). Nestemäinen rasva poistetaan avaamalla tyhjennyshana (). Puhdistunut ilma (7) poistuu kanavistoon. Huom! on 0 %:sen tiivis suodatusratkaisu, jolloin muille suodattimille tyypillistä vuotoilmavirtaa ei pääse syntymään! ilmanvaihtokatto 7

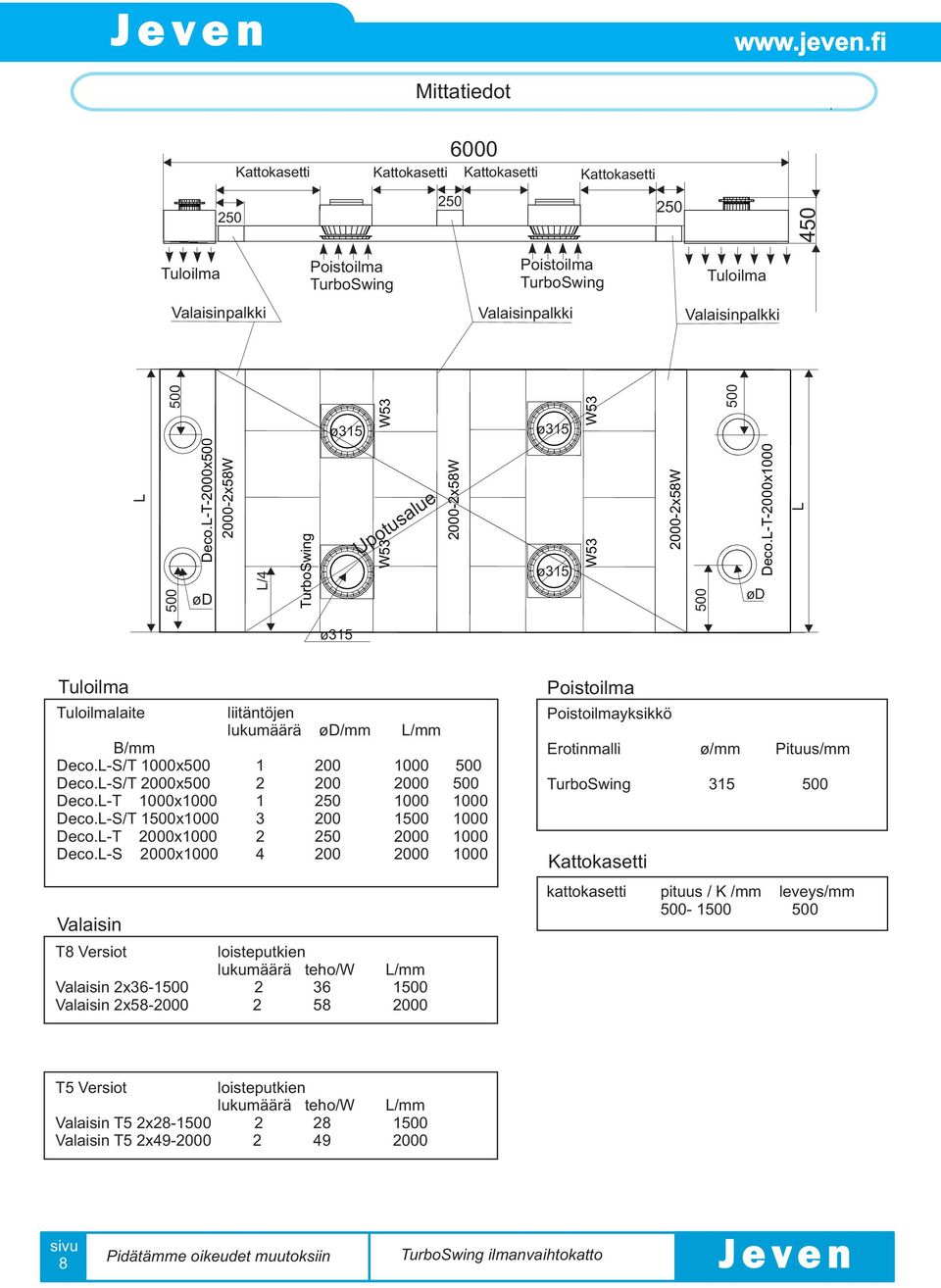

8 Mittatiedot Kattokasetti 000 Kattokasetti Kattokasetti Kattokasetti Tuloilma Poistoilma Poistoilma Tuloilma Valaisinpalkki Valaisinpalkki Valaisinpalkki L Deco.L-T-2000x ød L/4 ø315 W53 Upotusalue W53 ø315 ø315 W53 W53 Deco.L-T-2000x00 ød L ø315 Tuloilma Tuloilmalaite liitäntöjen lukumäärä ød/mm L/mm B/mm Deco.L-S/T 00x Deco.L-S/T 2000x Deco.L-T 00x Deco.L-S/T 1x Deco.L-T 2000x Deco.L-S 2000x Valaisin T Versiot loisteputkien lukumäärä teho/w L/mm Valaisin 2x Valaisin 2x Poistoilma Poistoilmayksikkö Erotinmalli ø/mm Pituus/mm 315 Kattokasetti kattokasetti pituus / K /mm leveys/mm - 1 T5 Versiot loisteputkien lukumäärä teho/w L/mm Valaisin T5 2x Valaisin T5 2x ilmanvaihtokatto

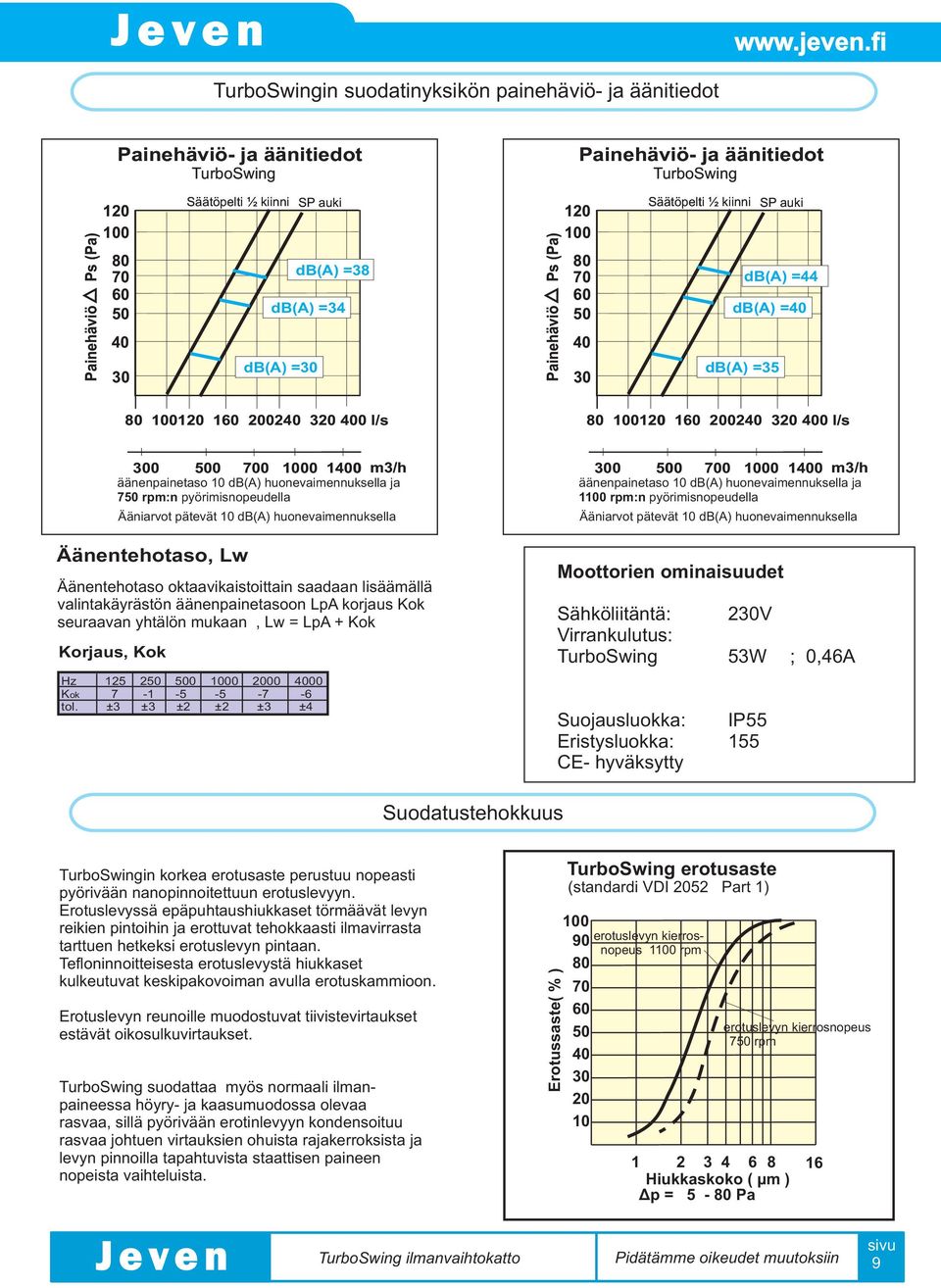

9 in suodatinyksikön painehäviö- ja äänitiedot Painehäviö- ja äänitiedot Painehäviö- ja äänitiedot Painehäviö- ja äänitiedot Painehäviö- ja äänitiedot Painehäviö Ps (Pa) Painehäviö Ps (Pa) Säätöpelti ½ kiinni SP auki db(a) =3 db(a) = db(a) =34 db(a) = db(a) =3 =30 Painehäviö Ps (Pa) Painehäviö Ps (Pa) Säätöpelti ½ kiinni SP auki db(a) =44 db(a) = db(a) =3 = l/s l/s m3/h äänenpainetaso db(a) huonevaimennuksella ja 7 rpm:n pyörimisnopeudella Ääniarvot pätevät db(a) huonevaimennuksella Äänentehotaso, Lw Äänentehotaso oktaavikaistoittain saadaan lisäämällä valintakäyrästön äänenpainetasoon LpA korjaus Kok seuraavan yhtälön mukaan, Lw = LpA + Kok Korjaus, Kok Hz Kok tol. ±3 ±3 ±2 ±2 ±3 ± m3/h äänenpainetaso db(a) huonevaimennuksella ja 10 rpm:n pyörimisnopeudella Ääniarvot pätevät db(a) huonevaimennuksella Moottorien ominaisuudet Sähköliitäntä: 230V Virrankulutus: ; 0,4A Suojausluokka: IP55 Eristysluokka: 155 CE- hyväksytty Suodatustehokkuus in korkea erotusaste perustuu nopeasti pyörivään nanopinnoitettuun erotuslevyyn. Erotuslevyssä epäpuhtaushiukkaset törmäävät levyn reikien pintoihin ja erottuvat tehokkaasti ilmavirrasta tarttuen hetkeksi erotuslevyn pintaan. Tefloninnoitteisesta erotuslevystä hiukkaset kulkeutuvat keskipakovoiman avulla erotuskammioon. Erotuslevyn reunoille muodostuvat tiivistevirtaukset estävät oikosulkuvirtaukset. suodattaa myös normaali ilman- paineessa höyry- ja kaasumuodossa olevaa rasvaa, sillä pyörivään erotinlevyyn kondensoituu rasvaa johtuen virtauksien ohuista rajakerroksista ja levyn pinnoilla tapahtuvista staattisen paineen nopeista vaihteluista. Erotussaste( % ) erotusaste (standardi VDI 2052 Part 1) erotuslevyn kierrosnopeus 10 rpm erotuslevyn kierrosnopeus 7 rpm Hiukkaskoko ( μm ) Δp = 5-0 Pa ilmanvaihtokatto 9

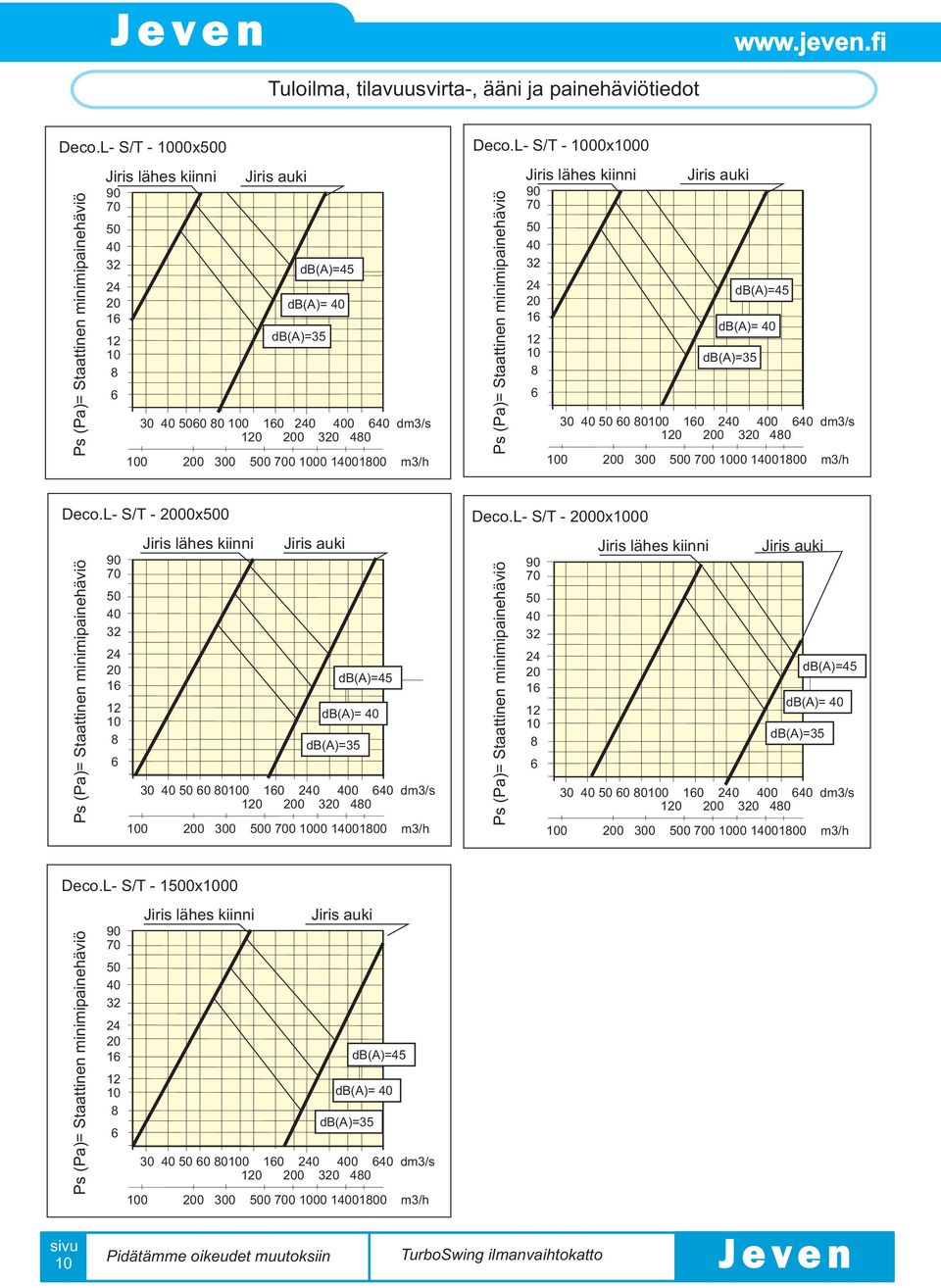

10 Tuloilma, tilavuusvirta-, ääni ja painehäviötiedot Deco.L- S/T - 00x Ps (Pa)= Staattinen minimipainehäviö Jiris lähes kiinni Jiris auki db(a)= db(a)= 1 db(a)= dm3/s m3/h Deco.L- S/T - 00x00 Ps (Pa)= Staattinen minimipainehäviö Jiris lähes kiinni Jiris auki db(a)=45 1 db(a)= db(a)= dm3/s m3/h Deco.L- S/T x Ps (Pa)= Staattinen minimipainehäviö Jiris lähes kiinni Jiris auki db(a)=45 db(a)= db(a)= dm3/s m3/h Deco.L- S/T x00 Ps (Pa)= Staattinen minimipainehäviö Jiris lähes kiinni Jiris auki db(a)=45 1 db(a)= db(a)= dm3/s m3/h Deco.L- S/T - 1x00 Ps (Pa)= Staattinen minimipainehäviö Jiris lähes kiinni Jiris auki db(a)=45 db(a)= db(a)= dm3/s m3/h ilmanvaihtokatto

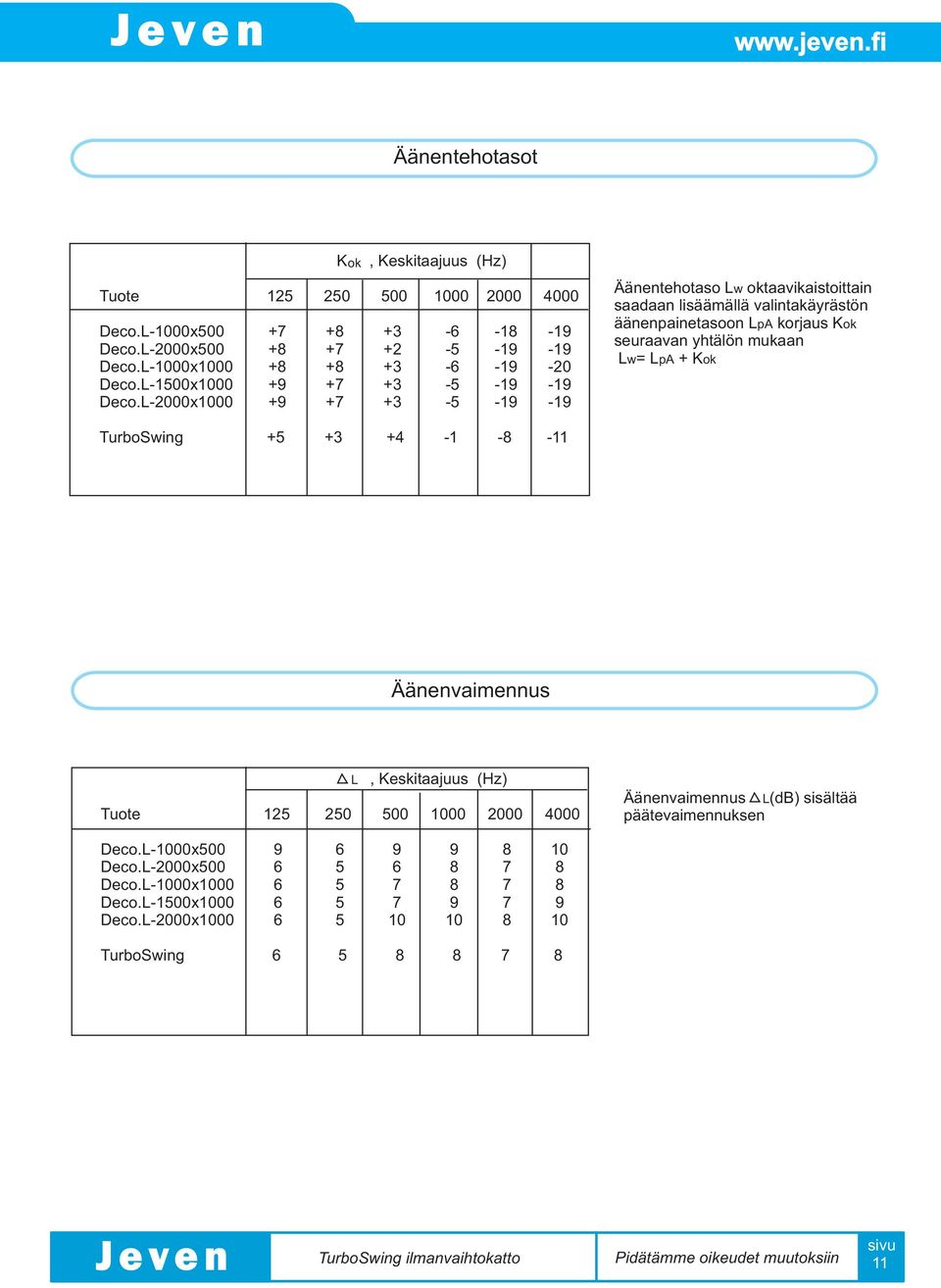

11 Äänentehotasot Tuote K ok, Keskitaajuus (Hz) Deco.L-00x Deco.L-2000x Deco.L-00x Deco.L-1x Deco.L-2000x Äänentehotaso Lw oktaavikaistoittain saadaan lisäämällä valintakäyrästön äänenpainetasoon LpA korjaus Kok seuraavan yhtälön mukaan L w= L pa + Kok Äänenvaimennus Tuote L, Keskitaajuus (Hz) Äänenvaimennus L(dB) sisältää päätevaimennuksen Deco.L-00x Deco.L-2000x 5 7 Deco.L-00x Deco.L-1x Deco.L-2000x ilmanvaihtokatto 11

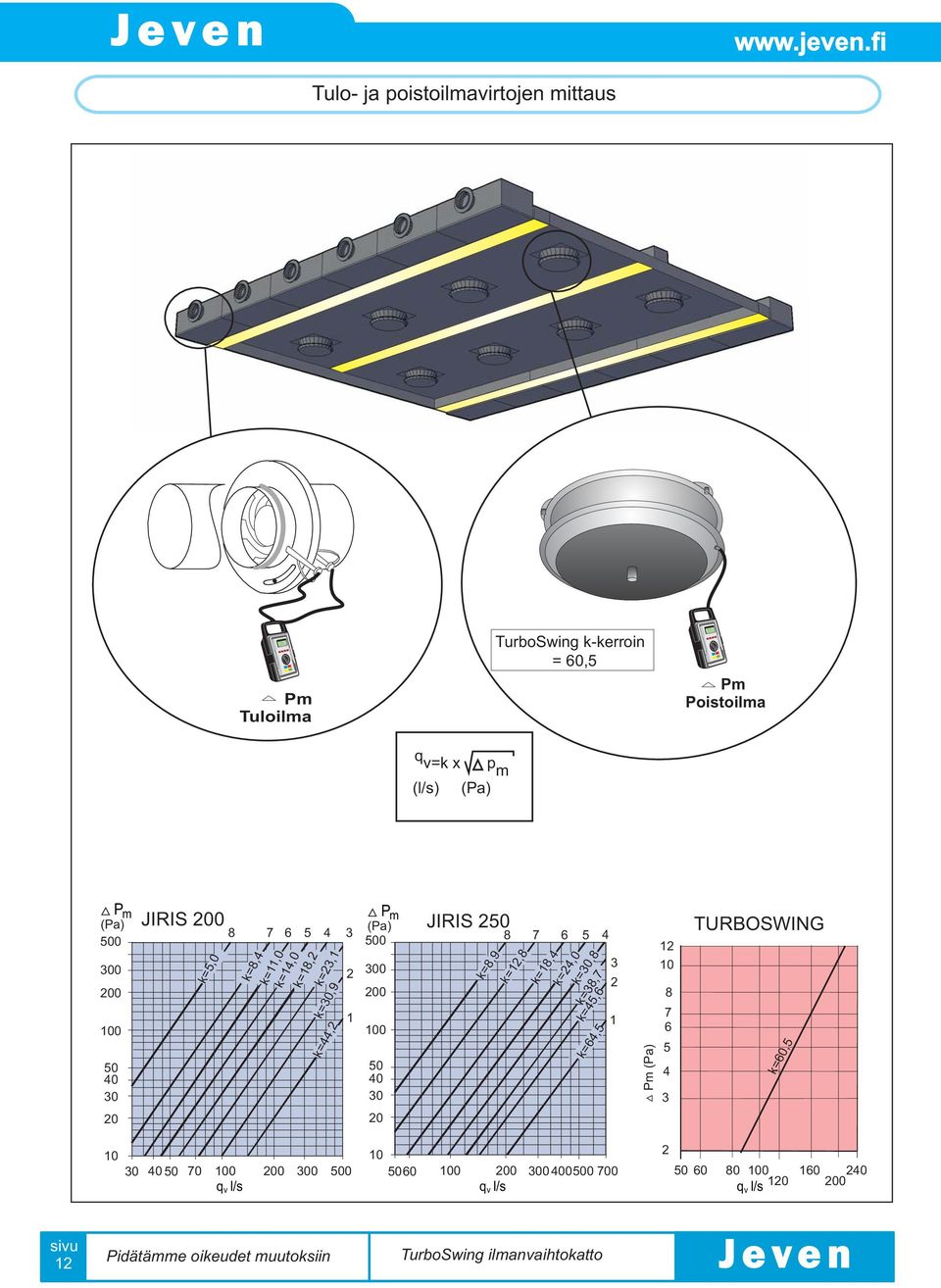

12 Tulo- ja poistoilmavirtojen mittaus Pm Tuloilma k-kerroin = 0,5 Pm Poistoilma q v=k x pm (l/s) (Pa) P m (Pa) JIRIS 200 k=5,0 k=,4 k=11,0 k=14,0 k=1,2 k=23,1 k=30, k=44,2 2 1 P m (Pa) JIRIS 2 k=,9 k=, k=1,4 k=24,0 3 2 k=30, k=3,7 k=45, k=4,5 1 Pm (Pa) TURBOSWING k=0, q v l/s q v l/s q v l/s ilmanvaihtokatto

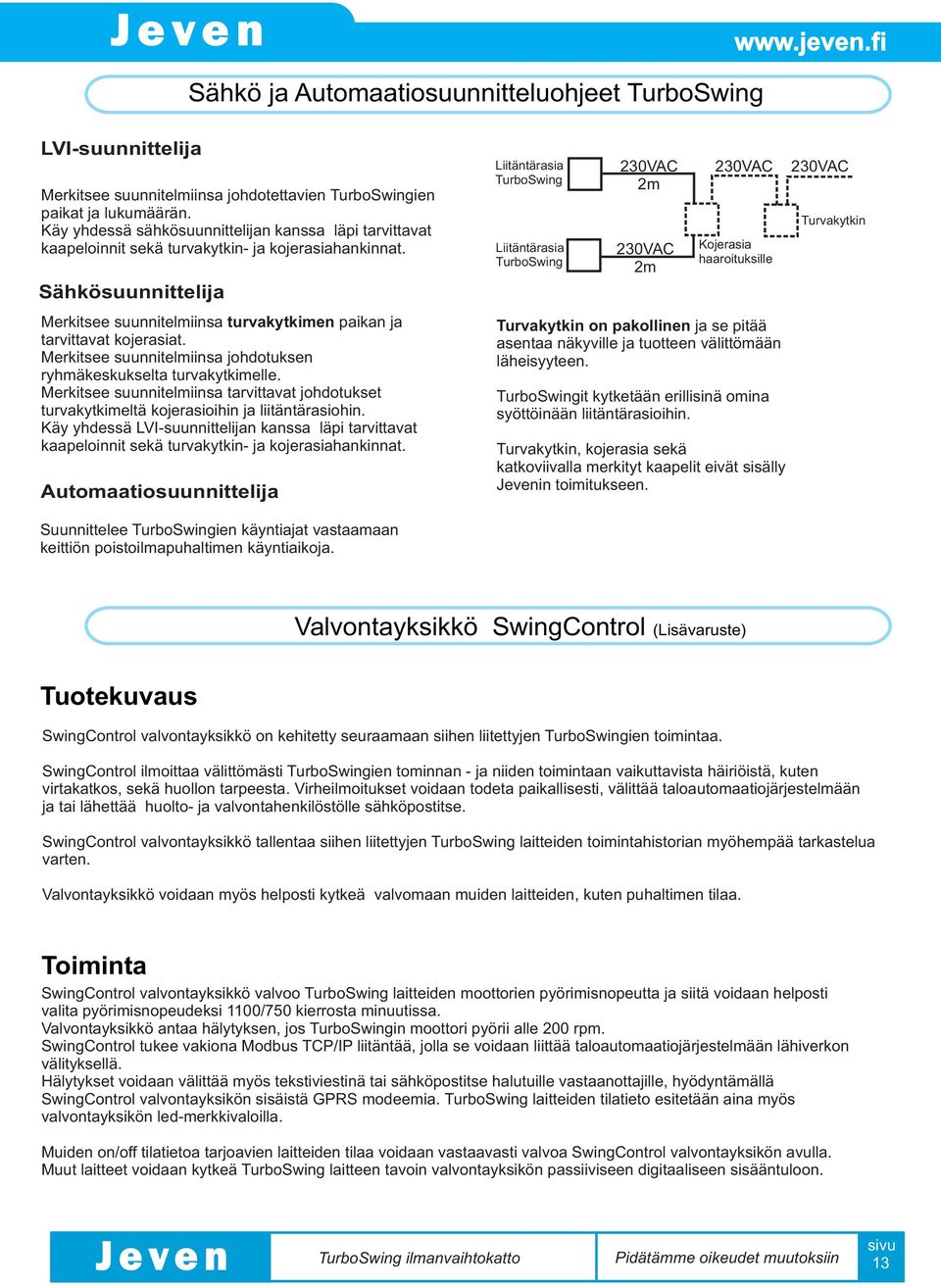

13 Sähkö ja Automaatiosuunnitteluohjeet LVI-suunnittelija Merkitsee suunnitelmiinsa johdotettavien ien paikat ja lukumäärän. Käy yhdessä sähkösuunnittelijan kanssa läpi tarvittavat kaapeloinnit sekä turvakytkin- ja kojerasiahankinnat. Sähkösuunnittelija Merkitsee suunnitelmiinsa turvakytkimen paikan ja tarvittavat kojerasiat. Merkitsee suunnitelmiinsa johdotuksen ryhmäkeskukselta turvakytkimelle. Merkitsee suunnitelmiinsa tarvittavat johdotukset turvakytkimeltä kojerasioihin ja liitäntärasiohin. Käy yhdessä LVI-suunnittelijan kanssa läpi tarvittavat kaapeloinnit sekä turvakytkin- ja kojerasiahankinnat. Automaatiosuunnittelija Liitäntärasia Liitäntärasia 2m 2m Kojerasia haaroituksille Turvakytkin on pakollinen ja se pitää asentaa näkyville ja tuotteen välittömään läheisyyteen. it kytketään erillisinä omina syöttöinään liitäntärasioihin. Turvakytkin, kojerasia sekä katkoviivalla merkityt kaapelit eivät sisälly Jevenin toimitukseen. Turvakytkin Suunnittelee ien käyntiajat vastaamaan keittiön poistoilmapuhaltimen käyntiaikoja. Valvontayksikkö SwingControl (Lisävaruste) Tuotekuvaus SwingControl valvontayksikkö on kehitetty seuraamaan siihen liitettyjen ien toimintaa. SwingControl ilmoittaa välittömästi ien tominnan - ja niiden toimintaan vaikuttavista häiriöistä, kuten virtakatkos, sekä huollon tarpeesta. Virheilmoitukset voidaan todeta paikallisesti, välittää taloautomaatiojärjestelmään ja tai lähettää huolto- ja valvontahenkilöstölle sähköpostitse. SwingControl valvontayksikkö tallentaa siihen liitettyjen laitteiden toimintahistorian myöhempää tarkastelua varten. Valvontayksikkö voidaan myös helposti kytkeä valvomaan muiden laitteiden, kuten puhaltimen tilaa. Toiminta SwingControl valvontayksikkö valvoo laitteiden moottorien pyörimisnopeutta ja siitä voidaan helposti valita pyörimisnopeudeksi 10/7 kierrosta minuutissa. Valvontayksikkö antaa hälytyksen, jos in moottori pyörii alle 200 rpm. SwingControl tukee vakiona Modbus TCP/IP liitäntää, jolla se voidaan liittää taloautomaatiojärjestelmään lähiverkon välityksellä. Hälytykset voidaan välittää myös tekstiviestinä tai sähköpostitse halutuille vastaanottajille, hyödyntämällä SwingControl valvontayksikön sisäistä GPRS modeemia. laitteiden tilatieto esitetään aina myös valvontayksikön led-merkkivaloilla. Muiden on/off tilatietoa tarjoavien laitteiden tilaa voidaan vastaavasti valvoa SwingControl valvontayksikön avulla. Muut laitteet voidaan kytkeä laitteen tavoin valvontayksikön passiiviseen digitaaliseen sisääntuloon. ilmanvaihtokatto 13

14 Sähkö ja LVI-suunnitteluohjeet in valvontayksikölle LVI-suunnittelija LVI-suunnittelija merkitsee sähkösuunnittelijan kanssa suunnitelmiinsa valvontayksikön paikan, esim. keittiöön/komeroon. Liitäntärasia Ohjausvirtakaapelit on kytketty jokaiseen iin, josta ne kytketään SwingControl valvontayksikköön. Liitäntärasia Yksi valvontayksikkö voi palvella max. 20:tä (kahtakymmentä) moottoria. Sähkösuunnittelija Sähkösuunnittelija merkitsee suunnitelmiinsa turvakytkimen, sen paikan ja tarvittavat koje-/ pistorasiat. Merkitsee suunnitelmiinsa johdotuksen ryhmäkeskukselta turvakytkimelle ja valvontayksikkölle. Valvontayksikkö kytketään jatkuvaan verkkovirtaan. Merkitsee suunnitelmiinsa tarvittavat johdotukset turvakytkimeltä koje-/ pistorasioihin sekä valvontayksikölle. Käy yhdessä LVI-suunnittelijan kanssa läpi tarvittavat valvonta kaapeli moottorille valvonta kaapeli moottorille 0-V 0-V Modbus liitäntä valvontakeskus Pistorasia /kojerasia Turvakytkin Turvakytkin on pakollinen ja se pitää asentaa näkyviin ja tuotteen välittömään läheisyyteen. Valvontayksikkö kytketään erillisinä omina syöttönä. Turvakytkin, pisto/kojerasia sekä katkoviivalla merkityt kaapelit eivät sisälly Jevenin toimitukseen Automaatiosuunnitteluohjeet in valvontayksikölle Automaatiosuunnittelija SwingControl valvontayksikkö voidaan liittää taloautomaatiojärjestelmään Modbus TCP/IP liitännän avulla (TCP/IP portti 4433). Modbus liitäntä on käytettävissä laitteen ethernet liitännän kautta. SwingControl valvontayksikkö käyttää ensisijaisesti automaattista IP osoitteen hakua (DHCP protokolla). Jos liitetyssä ethernet verkossa ei sallita automaattista IP osoitteistusta, SwingControl käyttää seuraavia kiinteitä asetuksia: IP: Netmask: SwingControl toimii ns. modbus slave laitteena. Modbus liitynnän kautta vidaan lukea jokaisen SwingControl valvontayksikköön liitetyn laitteen hetkellinen tilatieto sekä mahdollinen hälytystila omista rekistereistään. Modbus liitännän käyttämät rekisterit on listattu alla olevassa taulukossa. 14 ilmanvaihtokatto

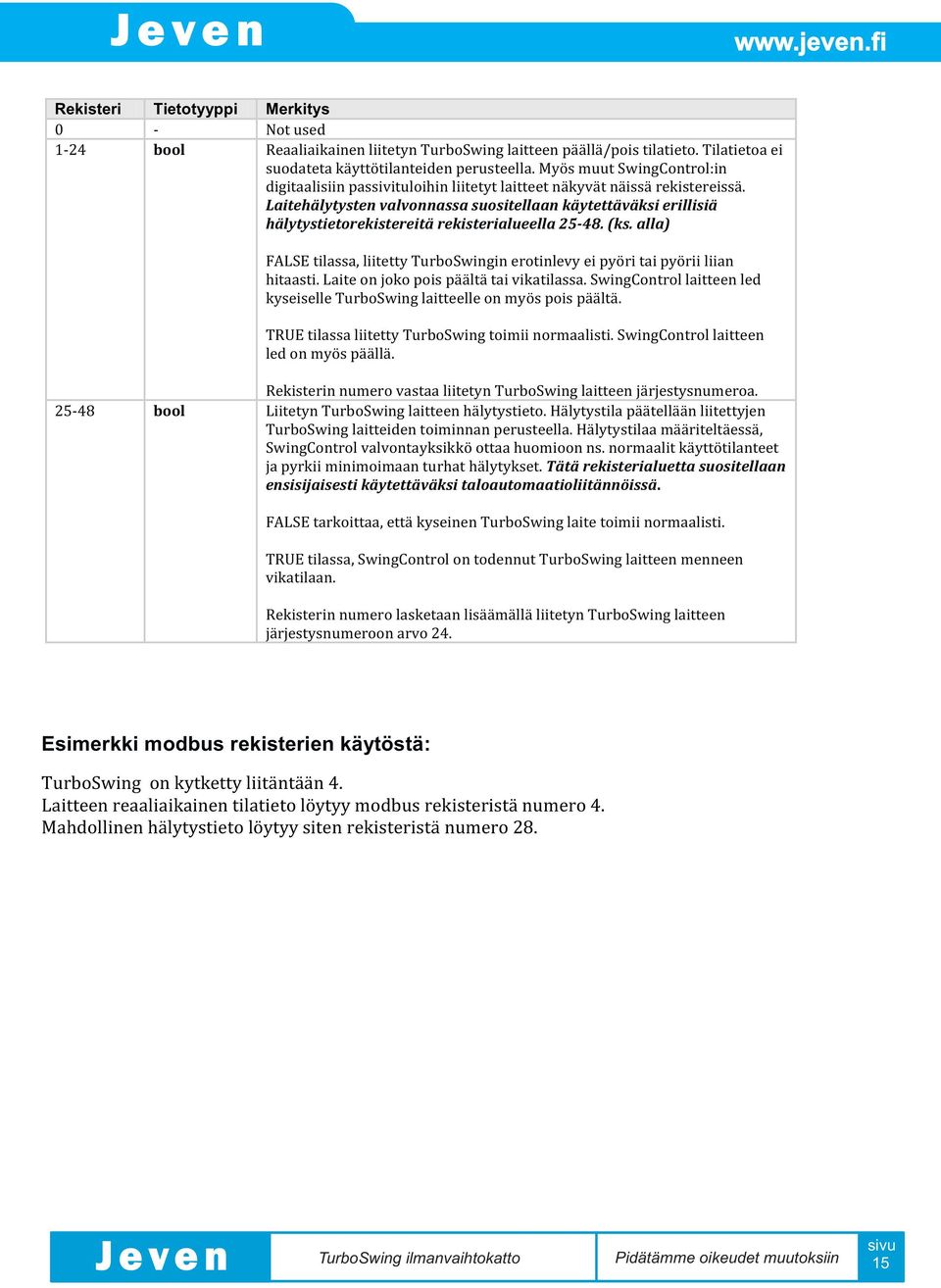

15 Rekisteri Tietotyyppi Merkitys 0 - Notused 1-24 bool Reaaliaikainen liitetyn laitteen päällä/pois tilatieto. Tilatietoa ei suodateta käyttötilanteiden perusteella. Myös muut SwingControl:in digitaalisiin passivituloihin liitetyt laitteet näkyvät näissä rekistereissä. Laitehälytysten valvonnassa suositellaan käytettäväksi erillisiä hälytystietorekistereitä rekisterialueella (ks. alla) FALSE tilassa, liitetty in erotinlevy ei pyöri tai pyörii liian hitaasti. Laite on joko pois päältä tai vikatilassa. SwingControl laitteen led kyseiselle laitteelle on myös pois päältä. TRUE tilassa liitetty toimii normaalisti. SwingControl laitteen led on myös päällä. Rekisterin numero vastaa liitetyn laitteen järjestysnumeroa bool Liitetyn laitteen hälytystieto. Hälytystila päätellään liitettyjen laitteiden toiminnan perusteella. Hälytystilaa määriteltäessä, SwingControl valvontayksikkö ottaa huomioon ns. normaalit käyttötilanteet ja pyrkii minimoimaan turhat hälytykset. Tätä rekisterialuetta suositellaan ensisijaisesti käytettäväksi taloautomaatioliitännöissä. FALSE tarkoittaa, että kyseinen laite toimii normaalisti. TRUE tilassa, SwingControl on todennut laitteen menneen vikatilaan. Rekisterin numero lasketaan lisäämällä liitetyn laitteen järjestysnumeroon arvo 24. Esimerkki modbus rekisterien käytöstä: on kytketty liitäntään 4. Laitteen reaaliaikainen tilatieto löytyy modbus rekisteristä numero 4. Mahdollinen hälytystieto löytyy siten rekisteristä numero 2. ilmanvaihtokatto 15
