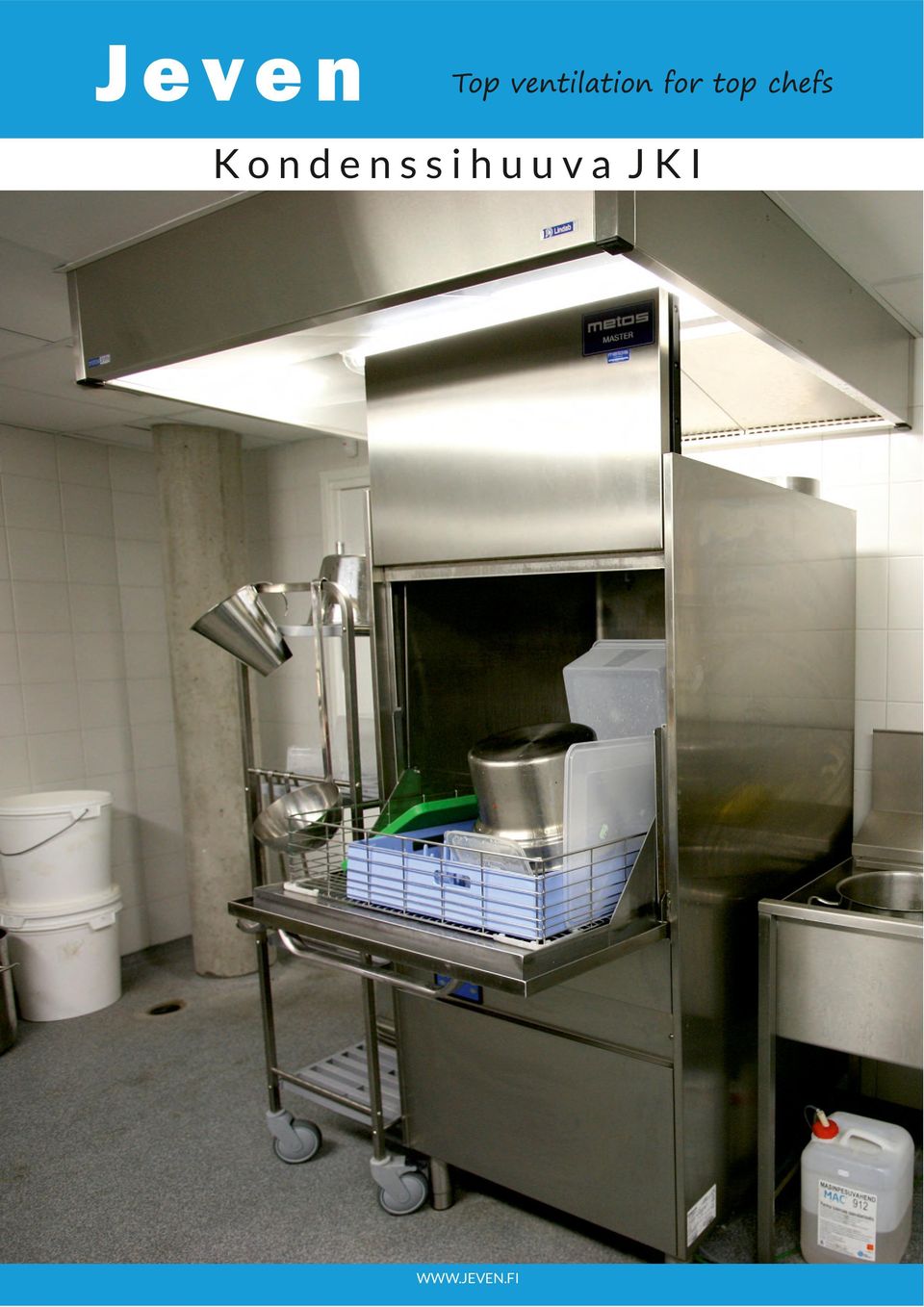

K o n d e n s s i h u u v a J K I

Transkriptio

1

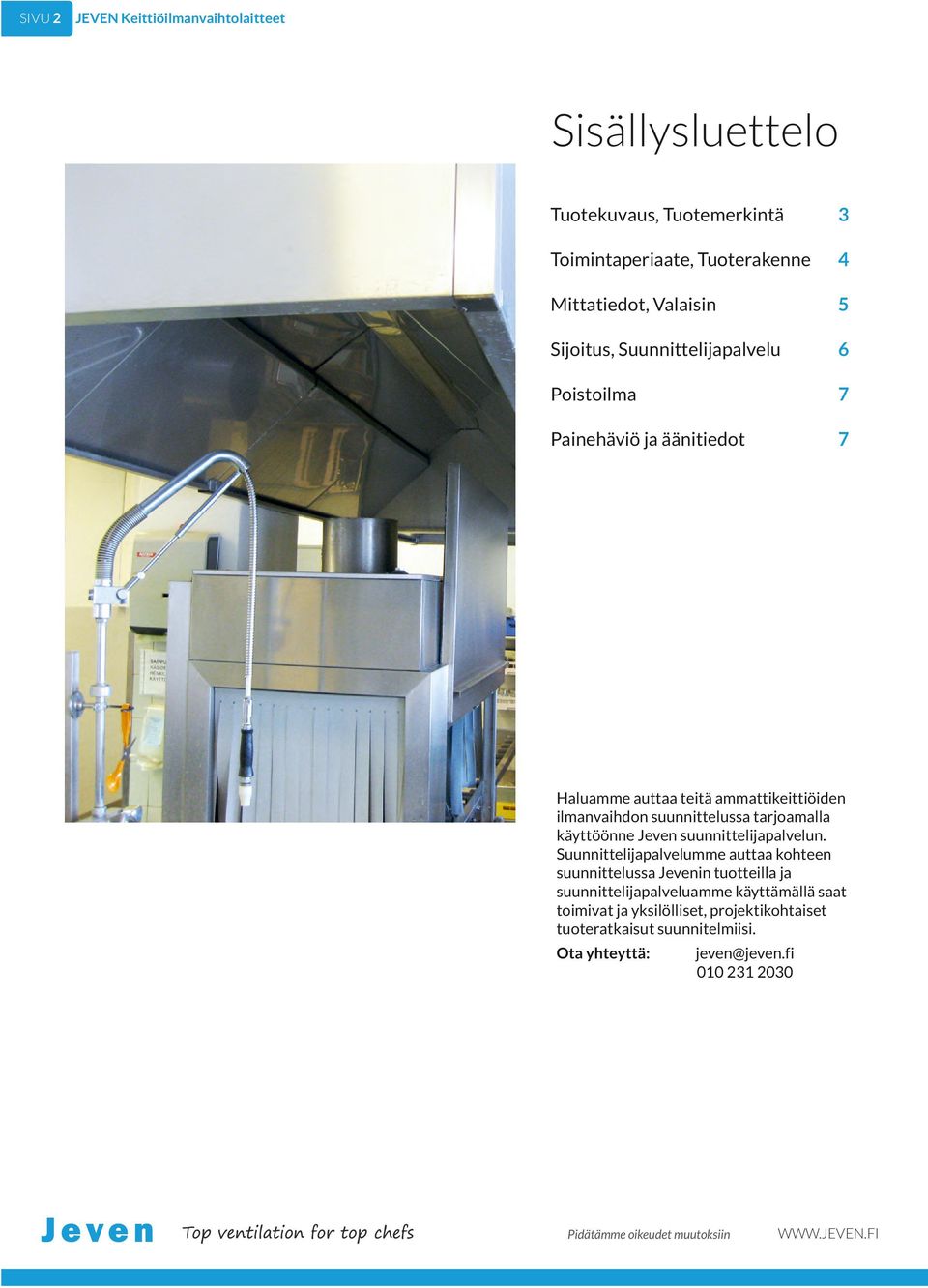

2 SIVU JEVEN Keittiöilmanvaihtolaitteet Sisällysluettelo Tuotekuvaus, Tuotemerkintä Toimintaperiaate, Tuoterakenne Mittatiedot, Valaisin Sijoitus, Suunnittelijapalvelu Poistoilma 7 Painehäviö ja äänitiedot 7 Haluamme auttaa teitä ammattikeittiöiden ilmanvaihdon suunnittelussa tarjoamalla käyttöönne Jeven suunnittelijapalvelun. Suunnittelijapalvelumme auttaa kohteen suunnittelussa Jevenin tuotteilla ja suunnittelijapalveluamme käyttämällä saat toimivat ja yksilölliset, projektikohtaiset tuoteratkaisut suunnitelmiisi. Ota yhteyttä: jeven@jeven.fi 00 00

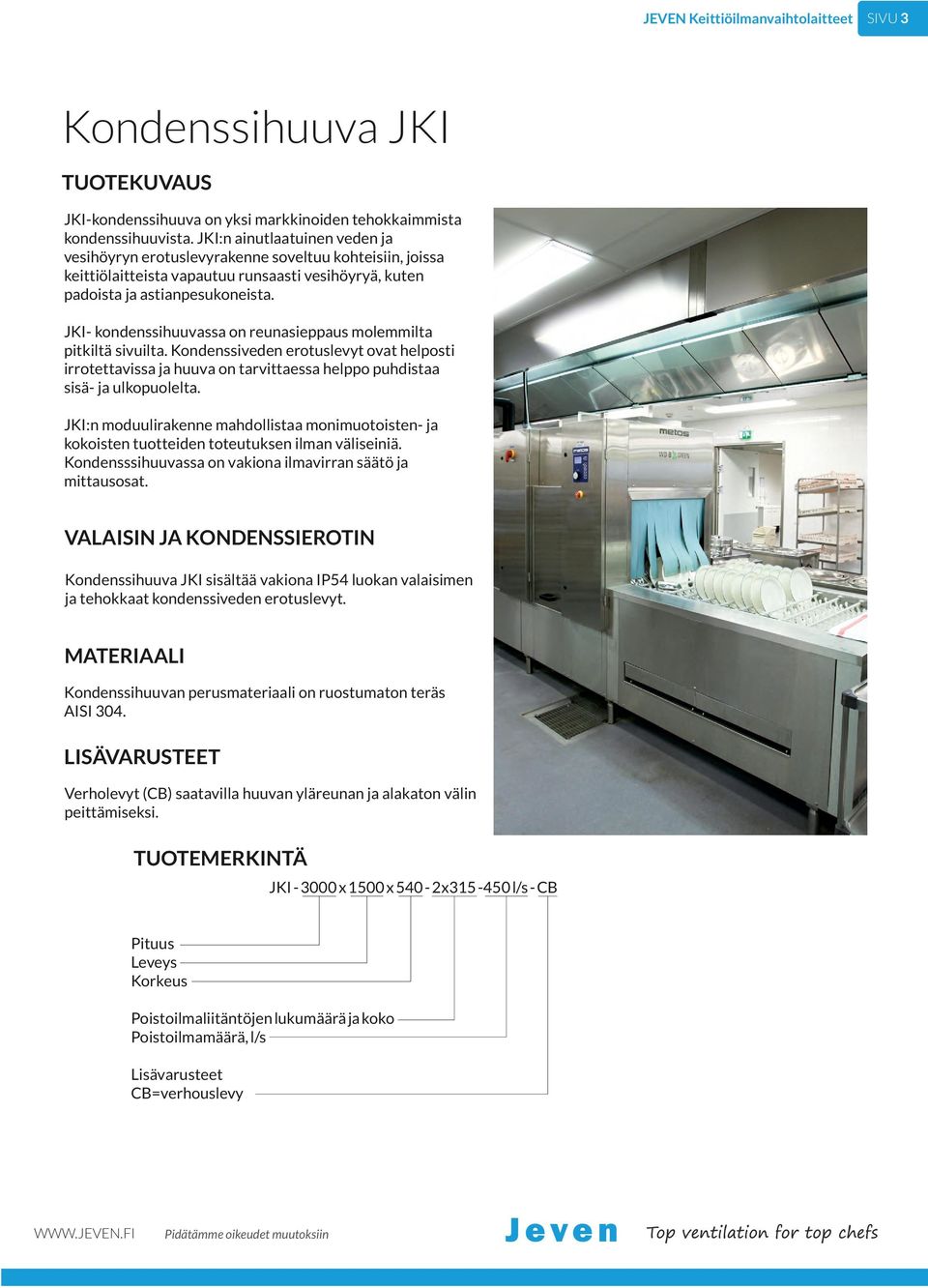

3 JEVEN Keittiöilmanvaihtolaitteet SIVU TUOTEKUVAUS JKI-kondenssihuuva on yksi markkinoiden tehokkaimmista kondenssihuuvista. JKI:n ainutlaatuinen veden ja vesihöyryn erotuslevyrakenne soveltuu kohteisiin, joissa keittiölaitteista vapautuu runsaasti vesihöyryä, kuten padoista ja astianpesukoneista. JKI- kondenssihuuvassa on reunasieppaus molemmilta pitkiltä sivuilta. Kondenssiveden erotuslevyt ovat helposti irrotettavissa ja huuva on tarvittaessa helppo puhdistaa sisä- ja ulkopuolelta. JKI:n moduulirakenne mahdollistaa monimuotoisten- ja kokoisten tuotteiden toteutuksen ilman väliseiniä. Kondensssihuuvassa on vakiona ilmavirran säätö ja mittausosat. VALAISIN JA KONDENSSIEROTIN sisältää vakiona IP luokan valaisimen ja tehokkaat kondenssiveden erotuslevyt. MATERIAALI Kondenssihuuvan perusmateriaali on ruostumaton teräs AISI 0. LISÄVARUSTEET Verholevyt (CB) saatavilla huuvan yläreunan ja alakaton välin peittämiseksi. TUOTEMERKINTÄ JKI x 00 x 0 - x -0 l/s - CB Pituus Leveys Korkeus Poistoilmaliitäntöjen lukumäärä ja koko Poistoilmamäärä, l/s Lisävarusteet CB=verhouslevy

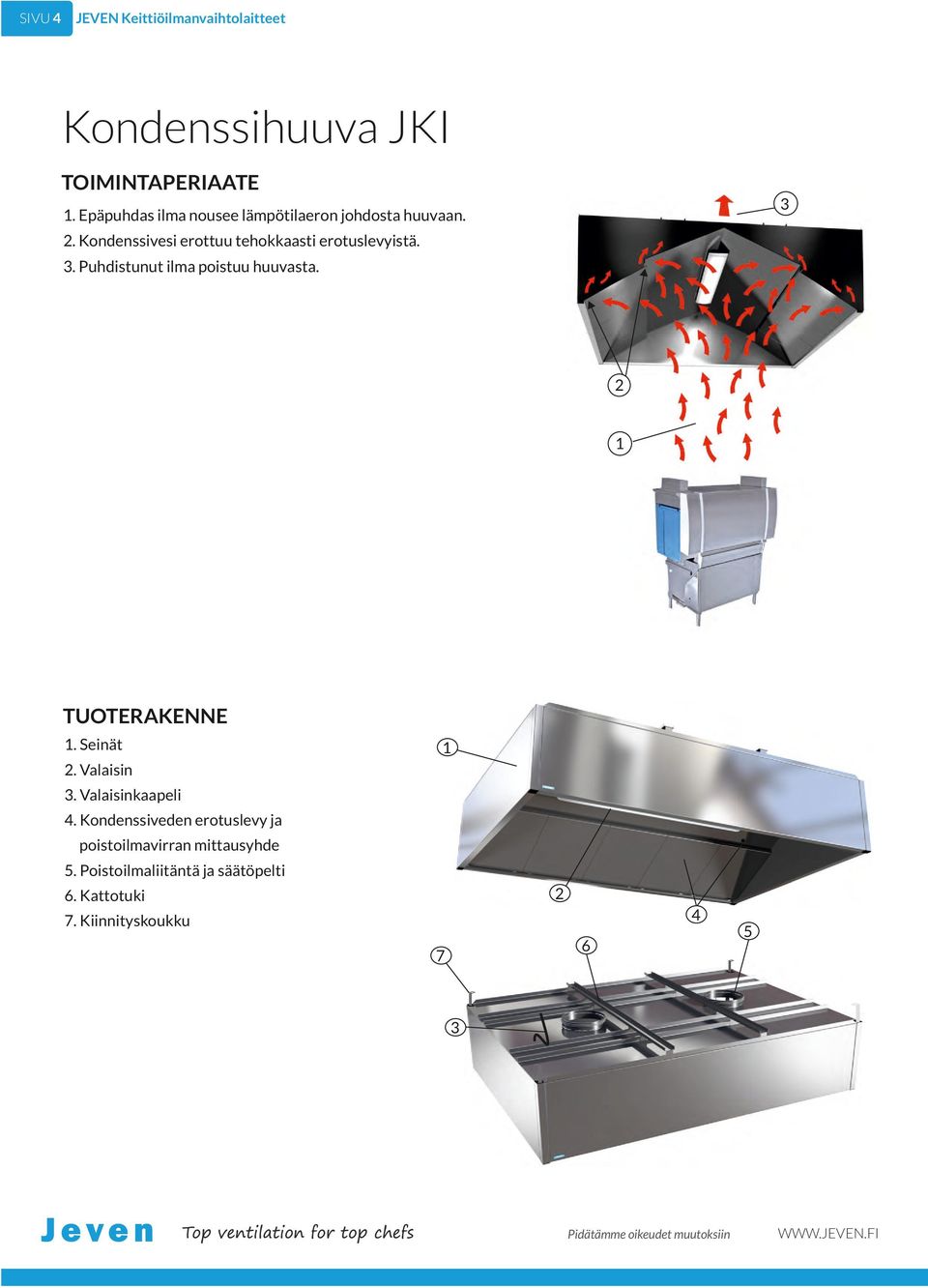

4 SIVU JEVEN Keittiöilmanvaihtolaitteet TOIMINTAPERIAATE. Epäpuhdas ilma nousee lämpötilaeron johdosta huuvaan.. Kondenssivesi erottuu tehokkaasti erotuslevyistä.. Puhdistunut ilma poistuu huuvasta. TUOTERAKENNE. Seinät. Valaisin. Valaisinkaapeli. Kondenssiveden erotuslevy ja poistoilmavirran mittausyhde. Poistoilmaliitäntä ja säätöpelti. Kattotuki 7. Kiinnityskoukku 7

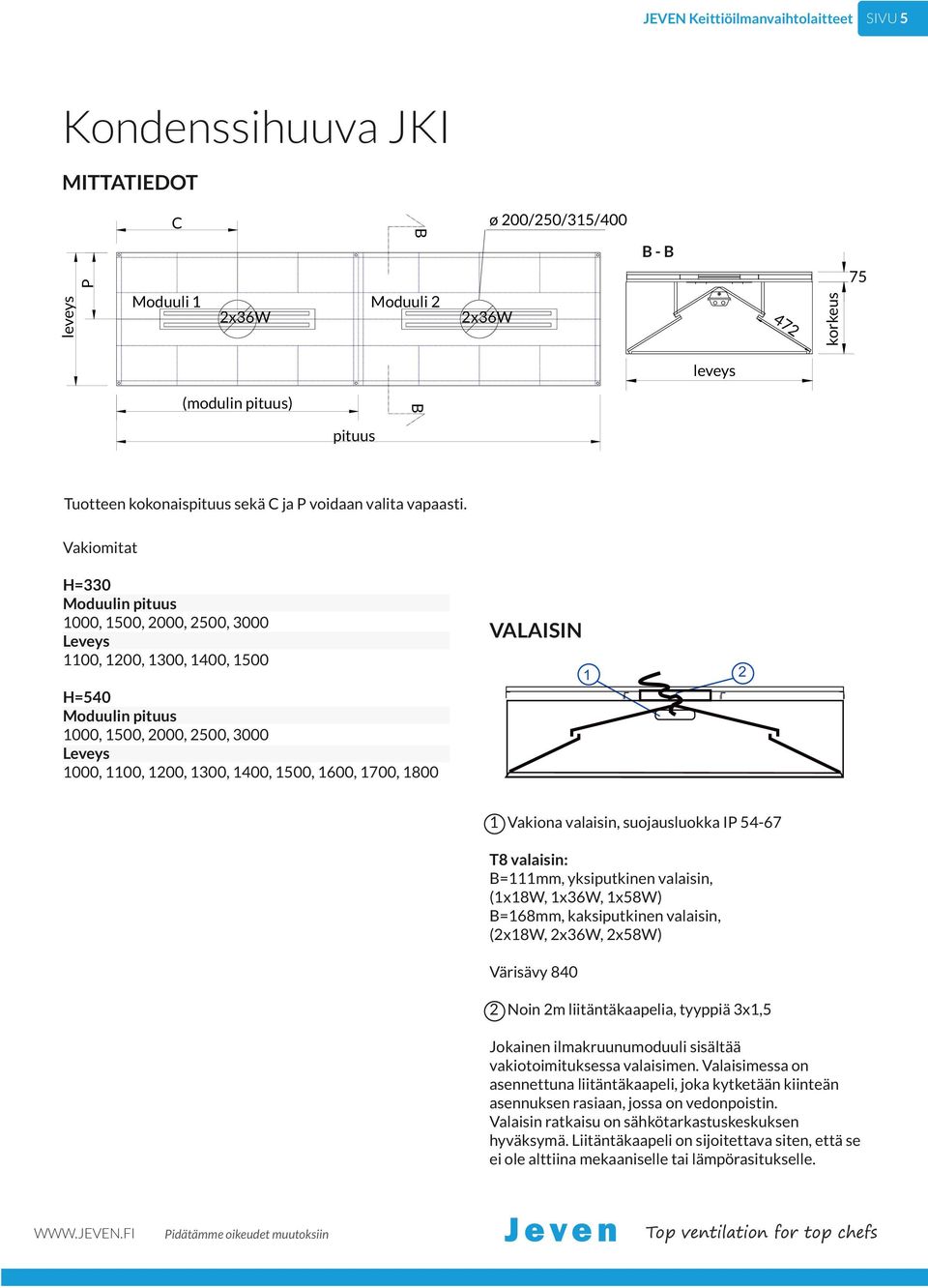

5 JEVEN Keittiöilmanvaihtolaitteet SIVU MITTATIEDOT ø 00/0//00 B C B-B Moduuli xw Moduuli 7 xw korkeus leveys P 7 leveys B (modulin pituus) pituus Tuotteen kokonaispituus sekä C ja P voidaan valita vapaasti. Vakiomitat H=0 Moduulin pituus 000, 00, 000, 00, 000 Leveys 00, 00, 00, 00, 00 VALAISIN H=0 Moduulin pituus 000, 00, 000, 00, 000 Leveys 000, 00, 00, 00, 00, 00, 00, 700, 800 Vakiona valaisin, suojausluokka IP -7 T8 valaisin: B=mm, yksiputkinen valaisin, (x8w, xw, x8w) B=8mm, kaksiputkinen valaisin, (x8w, xw, x8w) Värisävy 80 Noin m liitäntäkaapelia, tyyppiä x, Jokainen ilmakruunumoduuli sisältää vakiotoimituksessa valaisimen. Valaisimessa on asennettuna liitäntäkaapeli, joka kytketään kiinteän asennuksen rasiaan, jossa on vedonpoistin. Valaisin ratkaisu on sähkötarkastuskeskuksen hyväksymä. Liitäntäkaapeli on sijoitettava siten, että se ei ole alttiina mekaaniselle tai lämpörasitukselle.

6 JEVEN Keittiöilmanvaihtolaitteet SIJOITUS Kondenssihuuvan koko määräytyy alapuolella olevien pesu- tai keittopatalaitteiden mukaan. Huuvan reunaylityksenä suositellaan 00 mm keittiölaitteen ulkoreunasta. Eteenpäin aukaistavien tai vastaavien laitteiden ovien yläpuolella suositellaan käytettäväksi oven mittaista reunaylitystä. Kondenssihuuvan alareunan suositeltu korko lattiasta on mm. Astianpesukone SIVU SUUNNITTELIJAPALVELU Suunnittelijapalvelumme on tarkoitettu LVI-suunnittelijoille, jotka haluavat säästää aikaansa ja lisätä työnsä tuottavuutta sekä varmistaa toimivan lopputuloksen. Suunnittelijapalveluamme käyttämällä saat toimivat ja yksilölliset, projektikohtaiset tuoteratkaisut suunnitelmiisi. Jeven tarjoaa suunnittelupalvelua ammattikeittiöiden ilmanvaihtolaitteiden suunnitteluun MagiCAD, AutoCad, Revit ja CADS Planner ympäristössä. Esim. MagiCad ympäristössä suunnittelijapalvelumme lähettää sinulle ehdotuksen projektistasi ja voit ladata sen ja asettaa sen osaksi piirustuksiasi samalla tavalla kuin minkä tahansa muun älykkään MagiCAD-objektin, mitoilla ja kattavilla teknisillä tiedoilla varustettuna. - Lähtötiedot toimitetaan suunnittelijapalveluun dwg muodossa sähköpostitse. - Tavoitteenamme on alle päivän toimitusaika - Suunnittelijapalvelumme on maksuton(0 )

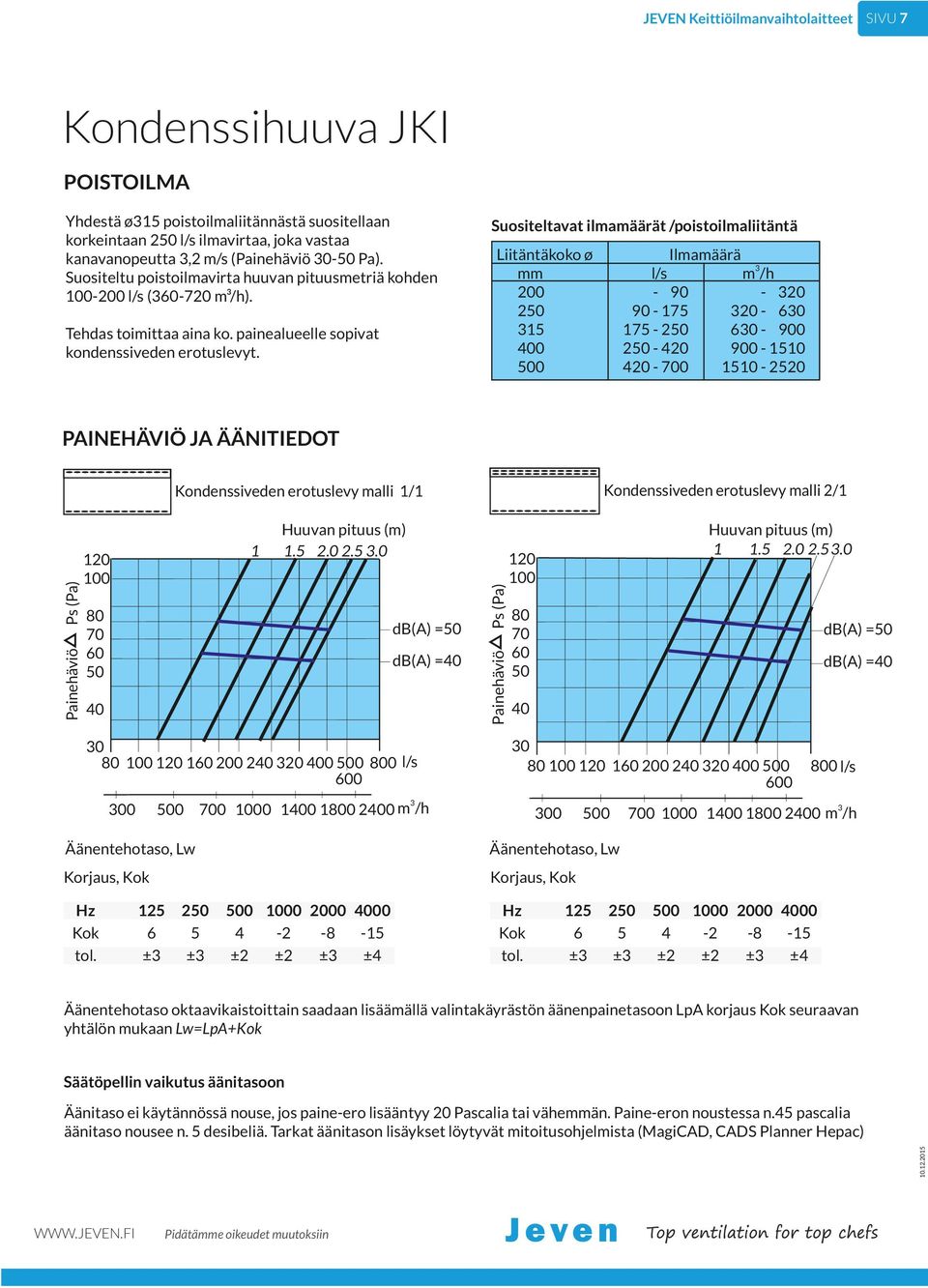

7 JEVEN Keittiöilmanvaihtolaitteet SIVU 7 POISTOILMA Yhdestä ø poistoilmaliitännästä suositellaan korkeintaan 0 l/s ilmavirtaa, joka vastaa kanavanopeutta, m/s (Painehäviö 0-0 Pa). Suositeltu poistoilmavirta huuvan pituusmetriä kohden l/s (0-70 m³/h). Tehdas toimittaa aina ko. painealueelle sopivat kondenssiveden erotuslevyt. Suositeltavat ilmamäärät /poistoilmaliitäntä Liitäntäkoko ø mm Ilmamäärä l/s m/h PAINEHÄVIÖ JA ÄÄNITIEDOT Kondenssiveden erotuslevy malli / 0 00 Huuvan pituus (m) db(a) =0 db(a) = l/s 00 Ps (Pa) Painehäviö Painehäviö Ps (Pa) Kondenssiveden erotuslevy malli / db(a) =0 db(a) = m /h 00 Huuvan pituus (m) Äänentehotaso, Lw Äänentehotaso, Lw Korjaus, Kok Korjaus, Kok Hz Kok tol ± ± ± Hz Kok tol. 800 l/s m /h ± ± ± Äänentehotaso oktaavikaistoittain saadaan lisäämällä valintakäyrästön äänenpainetasoon LpA korjaus Kok seuraavan yhtälön mukaan Lw=LpA+Kok Säätöpellin vaikutus äänitasoon 0..0 Äänitaso ei käytännössä nouse, jos paine-ero lisääntyy 0 Pascalia tai vähemmän. Paine-eron noustessa n. pascalia äänitaso nousee n. desibeliä. Tarkat äänitason lisäykset löytyvät mitoitusohjelmista (MagiCAD, CADS Planner Hepac)
