2 SIVU JEVEN Säätö- ja vaimennus Sisällysluettelo Tuotekuvaus ja tuotemerkintä Mittatiedot, Asennusohje Tekniset tiedot - Haluamme auttaa teitä ilmanvaihdon suunnittelussa tarjoamalla käyttöönne Jeven suunnittelijapalvelun. Suunnittelijapalvelumme auttaa kohteen suunnittelussa Jevenin tuotteilla ja tekee yksilöllisen ratkaisuehdotuksen kohteeseen sopivasta ilmanvaihtoratkaisusta. Ota yhteyttä: jeven@jeven.fi

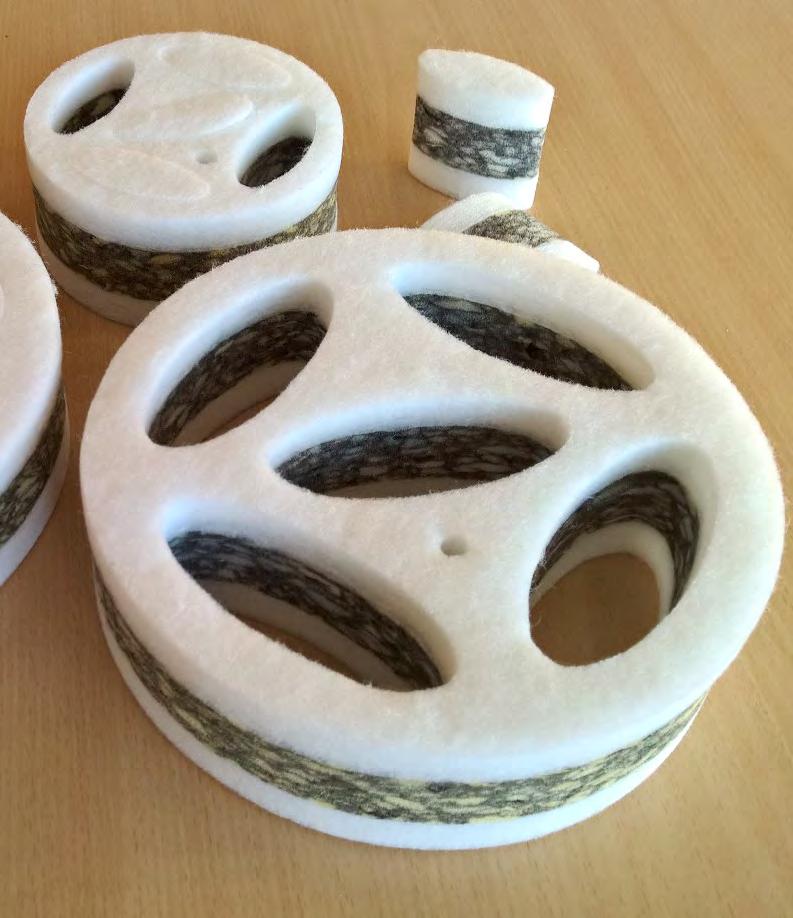

3 JEVEN Säätö- ja vaimennus SIVU TUOTEKUVAUS on ilmavirran säätöön ja mittaukseen tarkoitettu laite, jolla on hyvät äänenvaimennus ominaisuudet. on säätöpelti pyöreisiin kanaviin. voi toimia sekä tulo- että poistoilmaventtiilien yhteydessä. Ilmavirran säätö tapahtuu aukaisemalla tai sulkemalla tarvittava määrä ellipsireikiä. Ilmavirta voidaan mitata mittausyhteestä. n asentaminen on poikkeuksellisen helppoa ja sitä voidaan käyttää erityisesti jälkiasennustapauksissa. MATERIAALI n materiaali on pääasiassa polyesteriä, joka täyttää SBI-testin, pr EN mukaan, B-luokan vaatimukset (B,s,d). -ERE:ssä on myös vähäisessä määrin palo ja homesuojattua avosoluista vaahtomuovia, joka täyttää päästöluokan M vaatimukset sekä FMVSS- palotestin. Palotilanteessa polyesteri ja vaahtomuovi sulavat ja kaasuuntuvat. Savu- ja myrkyllisyystesti osoittaa, että savukaasuista ei vapaudu haitallisia määriä myrkyllisiä kaasuja esim. häkää. TUOTEMERKINTÄ Säätö- ja vaimennus Koko Materiaali ERE = Polyesterikuitu + rouhepuristetu vaahtomuovi - - ERE

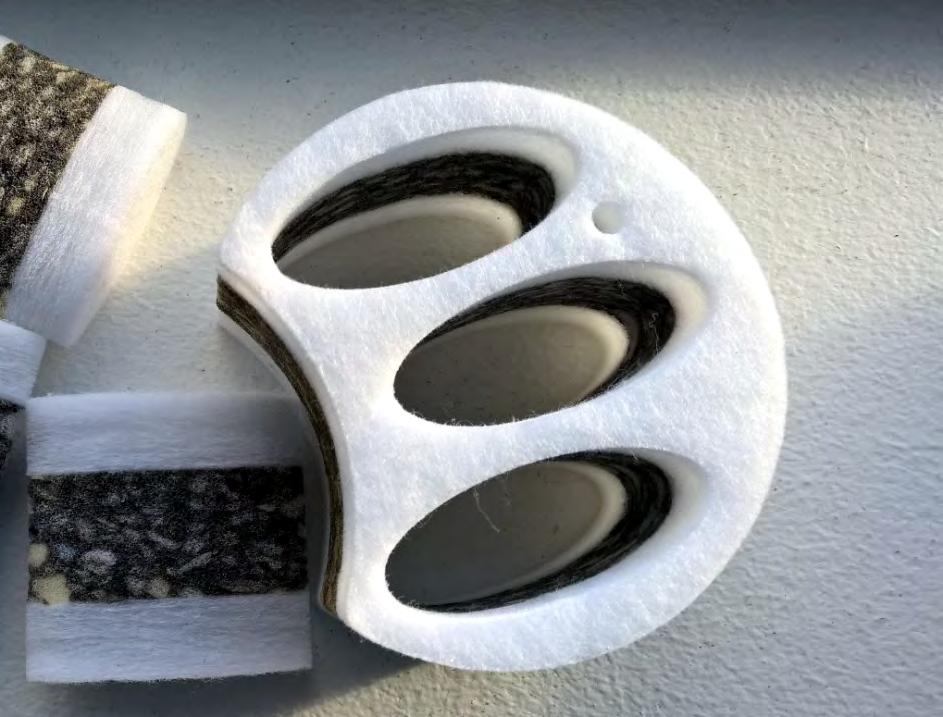

4 SIVU JEVEN Säätö- ja vaimennus MITTATIEDOT n varastokoot ovat,, ja mm. Koko ød ød S ød S D = kanavakoko TOIMINTA ssa on säätämistä varten ulosvedettävillä tulpilla varustetut ellipsireiät. Ilmavirran säätö tapahtuu aukaisemalla tai sulkemalla tarvittava määrä ellipsireikiä. n säätöreikien muoto ja ainutlaatuinen materiaalin rakenne tekevät sta hiljaisen ja hyvin ääntä vaimentavan säätöpellin. Asentamalla useita ja peräkkäin saadaan tehokas äänenvaimennin. sopii hyvin esimerkiksi huoneesta toiseen kuuluvan äänen vaimennukseen. ASENNUS ød n asentaminen on yksinkertaista ja nopeaa. asennetaan huonetilan kanava-aukosta kanavan sisälle ilman työkaluja. Mittatarkka tiivistyy tarkasti kanavan reunoja vasten ja pysyy paikoillaan kitkan avulla. n käyttö on helppoa myös saneerauskohteissa. on myös helppo irrottaa puhdistusta tai uudelleen säätöä varten. Puhdistus voidaan suorittaa esim. imuroimalla kanaviston puhdistuksen yhteydessä. A (mm) Tuloilma - Poistoilma - B A ød B (mm) - - ød= Kanavakoko A= Suositeltava minimietäisyys kanavan päästä on B= Suositeltava minimietäisyys jen välille
