1 koaksiaalikaapeleiden liittimet

2

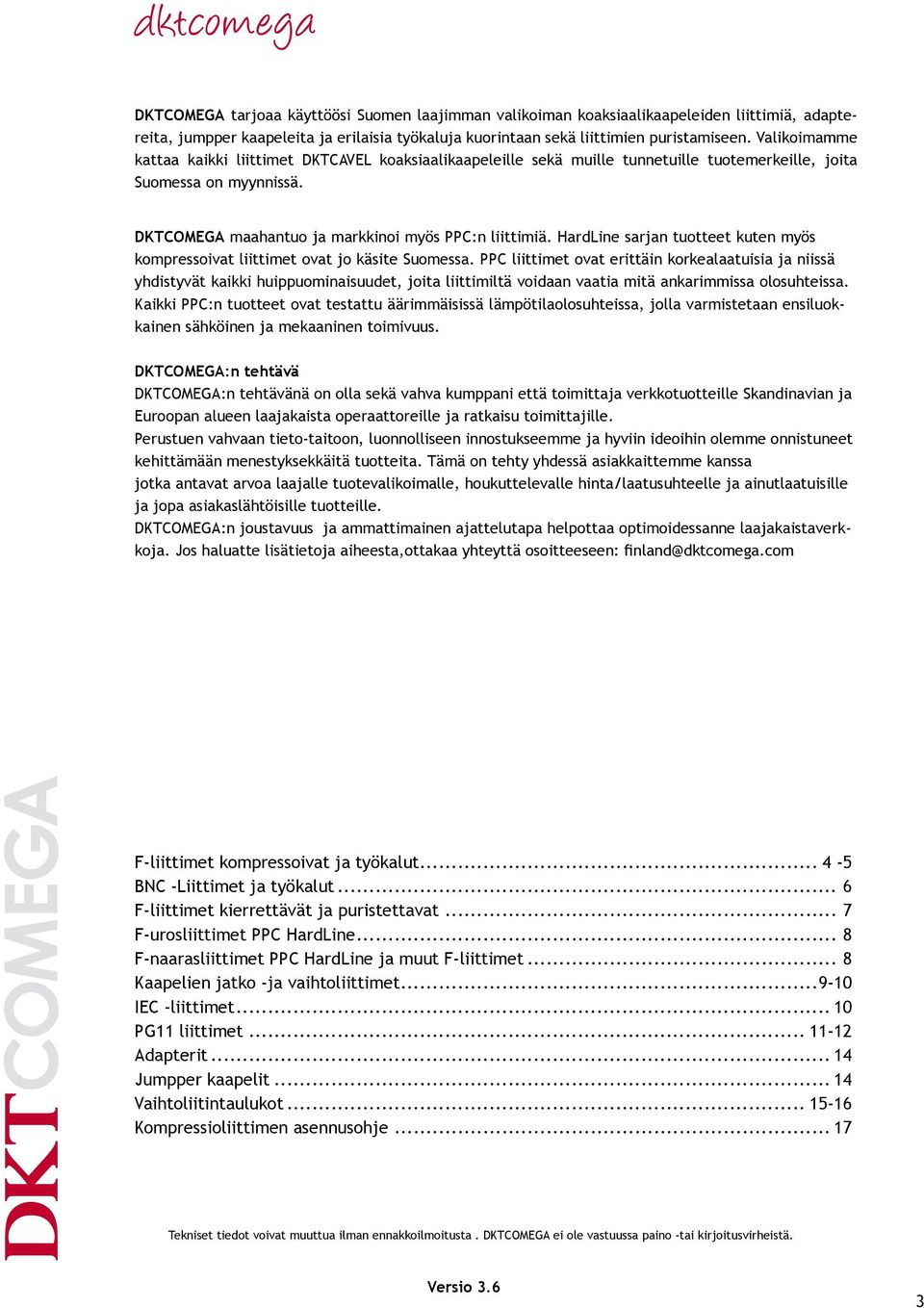

3 dktcomega DKTCOMEGA tarjoaa käyttöösi Suomen laajimman valikoiman koaksiaalikaapeleiden liittimiä, adaptereita, jumpper kaapeleita ja erilaisia työkaluja kuorintaan sekä liittimien puristamiseen. Valikoimamme kattaa kaikki liittimet DKTCAVEL koaksiaalikaapeleille sekä muille tunnetuille tuotemerkeille, joita Suomessa on myynnissä. DKTCOMEGA maahantuo ja markkinoi myös PPC:n liittimiä. HardLine sarjan tuotteet kuten myös kompressoivat liittimet ovat jo käsite Suomessa. PPC liittimet ovat erittäin korkealaatuisia ja niissä yhdistyvät kaikki huippuominaisuudet, joita liittimiltä voidaan vaatia mitä ankarimmissa olosuhteissa. Kaikki PPC:n tuotteet ovat testattu äärimmäisissä lämpötilaolosuhteissa, jolla varmistetaan ensiluokkainen sähköinen ja mekaaninen toimivuus. DKTCOMEGA:n tehtävä DKTCOMEGA:n tehtävänä on olla sekä vahva kumppani että toimittaja verkkotuotteille Skandinavian ja Euroopan alueen laajakaista operaattoreille ja ratkaisu toimittajille. Perustuen vahvaan tieto-taitoon, luonnolliseen innostukseemme ja hyviin ideoihin olemme onnistuneet kehittämään menestyksekkäitä tuotteita. Tämä on tehty yhdessä asiakkaittemme kanssa jotka antavat arvoa laajalle tuotevalikoimalle, houkuttelevalle hinta/laatusuhteelle ja ainutlaatuisille ja jopa asiakaslähtöisille tuotteille. DKTCOMEGA:n joustavuus ja ammattimainen ajattelutapa helpottaa optimoidessanne laajakaistaverkkoja. Jos haluatte lisätietoja aiheesta,ottakaa yhteyttä osoitteeseen: F-liittimet kompressoivat ja työkalut BNC -Liittimet ja työkalut... 6 F-liittimet kierrettävät ja puristettavat... 7 F-urosliittimet PPC HardLine... 8 F-naarasliittimet PPC HardLine ja muut F-liittimet... 8 Kaapelien jatko -ja vaihtoliittimet IEC -liittimet PG11 liittimet Adapterit Jumpper kaapelit Vaihtoliitintaulukot Kompressioliittimen asennusohje Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. DKTCOMEGA ei ole vastuussa paino -tai kirjoitusvirheistä. Versio 3.6 3

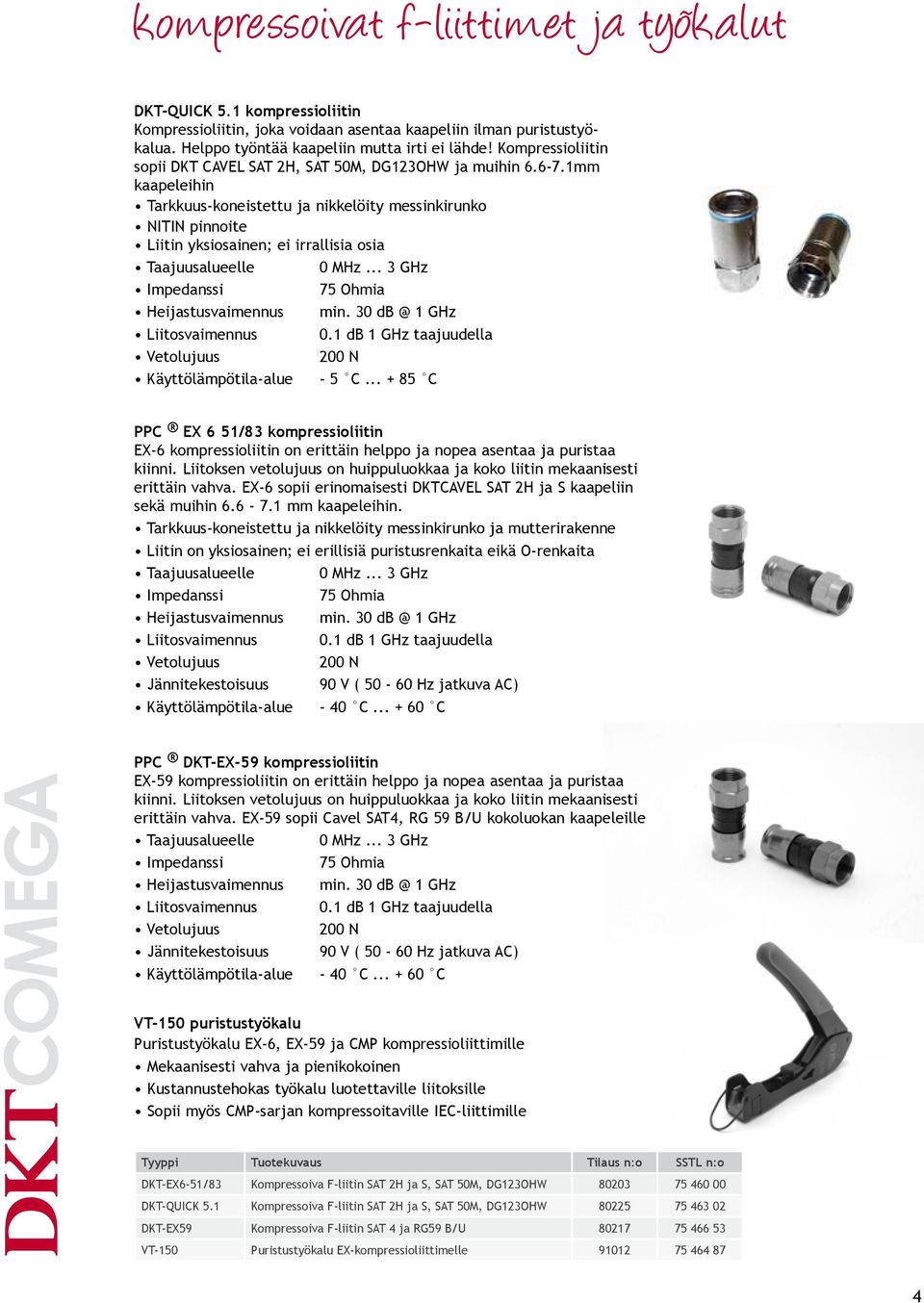

4 kompressoivat f-liittimet ja työkalut DKT-QUICK 5.1 kompressioliitin Kompressioliitin, joka voidaan asentaa kaapeliin ilman puristustyökalua. Helppo työntää kaapeliin mutta irti ei lähde! Kompressioliitin sopii DKT CAVEL SAT 2H, SAT 50M, DG123OHW ja muihin mm kaapeleihin Tarkkuus-koneistettu ja nikkelöity messinkirunko NITIN pinnoite Liitin yksiosainen; ei irrallisia osia Taajuusalueelle 0 MHz... 3 GHz Impedanssi 75 Ohmia Heijastusvaimennus min GHz Liitosvaimennus 0.1 db 1 GHz taajuudella Vetolujuus 200 N Käyttölämpötila-alue - 5 C C PPC EX 6 51/83 kompressioliitin EX-6 kompressioliitin on erittäin helppo ja nopea asentaa ja puristaa kiinni. Liitoksen vetolujuus on huippuluokkaa ja koko liitin mekaanisesti erittäin vahva. EX-6 sopii erinomaisesti DKTCAVEL SAT 2H ja S kaapeliin sekä muihin mm kaapeleihin. Tarkkuus-koneistettu ja nikkelöity messinkirunko ja mutterirakenne Liitin on yksiosainen; ei erillisiä puristusrenkaita eikä O-renkaita Taajuusalueelle 0 MHz... 3 GHz Impedanssi 75 Ohmia Heijastusvaimennus min GHz Liitosvaimennus 0.1 db 1 GHz taajuudella Vetolujuus 200 N Jännitekestoisuus 90 V ( Hz jatkuva AC) Käyttölämpötila-alue - 40 C C PPC DKT-EX-59 kompressioliitin EX-59 kompressioliitin on erittäin helppo ja nopea asentaa ja puristaa kiinni. Liitoksen vetolujuus on huippuluokkaa ja koko liitin mekaanisesti erittäin vahva. EX-59 sopii Cavel SAT4, RG 59 B/U kokoluokan kaapeleille Taajuusalueelle 0 MHz... 3 GHz Impedanssi 75 Ohmia Heijastusvaimennus min GHz Liitosvaimennus 0.1 db 1 GHz taajuudella Vetolujuus 200 N Jännitekestoisuus 90 V ( Hz jatkuva AC) Käyttölämpötila-alue - 40 C C VT-150 puristustyökalu Puristustyökalu EX-6, EX-59 ja CMP kompressioliittimille Mekaanisesti vahva ja pienikokoinen Kustannustehokas työkalu luotettaville liitoksille Sopii myös CMP-sarjan kompressoitaville IEC-liittimille Tyyppi Tuotekuvaus Tilaus n:o SSTL n:o DKT-EX6-51/83 Kompressoiva F-liitin SAT 2H ja S, SAT 50M, DG123OHW DKT-QUICK 5.1 Kompressoiva F-liitin SAT 2H ja S, SAT 50M, DG123OHW DKT-EX59 Kompressoiva F-liitin SAT 4 ja RG59 B/U VT-150 Puristustyökalu EX-kompressioliittimelle

5 kompressoivat f-liittimet ja työkalut PPC DKT-EX11 kompressioliitin EX-11 kompressioliitin 10.1 mm kaapeleille. Liitoksen vetolujuus on huippuluokkaa ja koko liitin mekaanisesti erittäin vahva. EX-11 sopii DKT 17/73 FC, DG11CU, DG163ZH ja SAT1 H/S, kaapeleille kuten myös muille ulkohalkaisijaltaan 10.1 mm kaapeleille Taajuusalueelle 0 MHz... 3 GHz Impedanssi 75 Ohmia Heijastusvaimennus min GHz Liitosvaimennus 0.1 db 1 GHz taajuudella Vetolujuus > 480 N Jännitekestoisuus 90 V ( Hz jatkuva AC) Käyttölämpötila-alue - 40 C C CAT AS-EX puristustyökalu EX 59, EX-6 ja EX-11 kompressioliittimille. Mekaanisesti vahva ja pitkäikäinen SDT kuorintatyökalu SDT kuorintatyökalun avulla kuorit mm kaapelit nopeasti ja oikeisiin mittoihin. Kuorii kaapelin heti oikeaan mittaan Nopeuttaa asennustyötä huomattavasti Saatavana RC-596 varateräsarja RC 596 varateräsarja Varateräsarja SDT kuorintatyökalulle. 2 teräpakkaa / sarja ( pari ) Ei erillissäädön tarvetta. Vaihda pakka ja voit jatkaa töitä! Tyyppi Tuotekuvaus Tilaus n:o SSTL n:o DKT-EX11 Kompressoiva F-liitin DKT SAT1, 17/73, DG11CU ja DG163ZH CAT AS-EX Puristyökalu EX-59, EX-6 ja EX-11 kompressioliittimille SDT Kuorintatyökalu mm kaapeleille RC 596 Varateräsarja SDT kuorintatyökalule

6 liittimet ja työkalut VT-300 Puristustyökalu EX 59, EX-6 ja EX-11 kompressioliittimille. Mekaanisesti vahva ja pitkäikäinen BNC-U-SAT2 BNC-urosliitin Puristettava BNC-liitin SAT 2H, DG ja TELLU 13 kaapeleille Antenni- ja kameraverkon asennukset kätevästi yhdellä kaapelilla SAT2 ja DG kaapeleille Puristettava keskipiikki ja ulkoholkki Huom! tarvitsee HT-BNC puristustyökalun ( ) HT-BNC Puristustyökalu BNC-U-SAT2-liittimelle ( ) Säädettävä momentti 5530-TW momenttiavain F-liittimille Kiristä F-liittimet komponentteihin aina työkalulla 5530-TW työkalu takaa oikean kireyden liitoksissa Tyyppi Tuotekuvaus Tilaus n:o SSTL n:o VT-300 Puristyökalu EX-59, EX-6 ja EX-11 kompressioliittimille HT-BNC Puristustyökalu BNC-U-SAT2-liittimelle BNC-U-SAT2 BNC-urosliitin SAT2 ja DG kaapeleille TW Momenttiavain F-liittimien kiristämiseen

7 kierrettävät f-urosliittimet DKTCOMEGA kierrettävät F-urosliittimet Tarjoamme käyttöösi laajan valikoiman kierrettäviä liittimiä kaapeleille, joiden ulko Ø on mm. Käytä aina oikeankokoista kierrettävää liitintä. Näin varmistat liitoksen luotettavuuden ja sähköiset sekä mekaaniset ominaisuudet. Tyyppi Kaapelin tyyppi Kaapelin ulko Ø Tilaus n:o SSTL n:o F7S-C Tellu 7 11 mm F1773S-C 17/73FC, DG11CU, DG163 ZH, SAT 1, PRG11, RG mm F1150S-C 11/50 FC PEG 7.6 mm F48S-C SAT 2S PEE & 0,75/4,8 PE 7.1 mm F2SSG-C Tellu 13, SAT2S, H mm F2SG-C SAT 2 H, SAT50M, DG123OHW 6.6 mm F25SG-C SAT 2.5H ja RG 59 B/U 6.0 mm F4SSG-C SAT 4S PEG - 0.8/ mm F4SG-C SAT 4 G/H PEG - 0.8/ mm FMS-C MINI 1/5, 0.41/ mm puristettavat f-urosliittimet ja työkalut DKTCOMEGA puristettavat F- urosliittimet Tarjoamme käyttöösi laajan valikoiman puristettavia liittimiä kaapeleille, joiden ulko Ø on mm. Oikean kokoisella puristustyökalulla varmistat liitoksen luotettavuuden ja sähköiset sekä mekaaniset ominaisuudet. Liittimissämme on kiinteät puristusrenkaat, joita on vahvistettu vielä mekaanisesti. Mutteriosa on liittimisämme aina leveä joka helpottaa liittimen kiristämistä. Tyyppi Kaapelin tyyppi Kaapelin ulko Ø Tilaus n:o SSTL n:o F1773CF-C 17/73FC, DG11CU, DG163 ZH, SAT 1, PRG11, RG mm F11/07CF-C 11/50 ja 0.75/ mm F2CF-C SAT 2H/S, SAT50M, DG123 OHW, Tellu 13, H mm F25CF-C SAT 2,5H/G 6.0 mm F4CF-C SAT 4 H/G/S mm FMCF MINI 1/5 3.6 mm DKTCOMEGA puristustyökalut Oikealla työkaluvalinnalla varmistat, ettei liitos jää puristuksen jälkeen liian löysäksi tai ettei liian tiukka puristus murra liitintä. Murtunut liitin ei kestä vetoa lainkaan. Yleisesti käytetyin malli on CT - M joka soveltuu urakoinnissa yleisimmin käytettyhin / 10.1 mm kaapeleiden puristetaville liittimille. Tyyppi Sopii liittimille Tilaus n:o SSTL n:o CT - C F2CF-C, F25CF-C, F4CF-C CT - M F1773CF-C,F11/07CF-C ja F2CF-C CT - H F11/07CF-C, F2CF-C, F25CF-C

8 f-urosliittimet, ppc hardline PPC HardLine sarjan F-urosliittimet Kovaan ammattikäyttöön suunniteltu liitinsarja. Kaikissa liittimissä on O-renkaat tiiviyden varmistamiseksi sekä patentoitu kiertymisenesto ominaisuus. Liittimet on päällystetty NITIN-pinnoitteella jolla saavutetaan korkein mahdollinen suoja korroosiota vastaan. Liittimiin painettu tunniste kertoo liittimen tyypin ja mille kaapelille se soveltuu. Tyyppi Kaapelin tyyppi Tilaus n:o SSTL n:o G105-FM Tellu B107-FM Tellu FM11/73 MCUM 1.1/ FM-07-11/50 SAT2H / S, SAT50M, DG123 OHW, Tellu E128-FM MVAU 1.9/9.2 ALU FM17/73 DKT 17/73 FC, DG11CU, DG163 ZH, PRG FM22/99 DKT 22/99 FC FM22/102 Belden COAX FM27/115 DKT 27/115 FC FM34/145 DKT 34/145 FC f-naarasliittimet, ppc hardline PPC HardLine sarjan F-naarasliittimet Samat huippuominaisuudet kuin urosliittimissäkin. Naarasliitin helpottaa jäykän maakaapelin kytkemistä seuraavalle komponentille. Naarasliittimeltä pääset suoraan jatkamaan vahvistimelle tai haaroittimelle notkeammalla jumpper-kaapelilla. Jumpper kaapelit löydät tästä samasta esitteestä. Tyyppi Kaapelin tyyppi Tilaus n:o SSTL n:o M103-FF Tellu G105-FF Tellu B107-FF Tellu B039-FF MCUM 1.1/ E019-FF Belden Coax f-päätevastukset F-päätevastus Päätä aina kaikki vapaat lähdöt haaroittimissa ja jaottimissa. Tällä varmistat verkon häiriöttömän toiminnan. Tyyppi Tuotekuvaus Tilaus n:o SSTL n:o F75-L F-päätevastus, 75 ohm, Korkea heijastuvaimennus FL75 F-päätevastus, 75 ohm, lukittava, Lukitus estää luvattoman käytön FMÖ F-mutteri, 3/8, Tavalliselle F-liittimen kierteelle

9 jatkoliittimet, ppc hardline PPC HardLine sarjan jatkoliittimet PPC:n jatkoliittimillä liität helposti yhteen kaksi fyysisesti samankokoista kaapelia. Kaikissa jatkoliittimissä on O-renkaat tiiviyden varmistamiseksi, patentoitu kiertymisenesto ominaisuus ja NITIN pinnoite. Maahan asennettavat jatkokset tulee aina erikseen suojata kutistemuovilla jossa sisällä tiivistemassa tai liima. Tyyppi Kaapelin tyyppi Tilaus n:o SSTL n:o M103-SPL Tellu G105-SPL Tellu B107-SPL Tellu X07-11/50 DKT SAT2, SAT50M, DG123OHW, Tellu13, H X11/73 MCUM 1.1/ X34/145 DKT 34/145 FC X27/115 DKT 27/115 FC X22/99 DKT 22/99 FC X17/73 DKT 17/73, DG11CU, DG163ZH, SAT1 ja PRG x22/102 Belden COAX vaihtoliittimet, ppc hardline PPC HardLine sarjan vaihtoliittimet Tellu, MCUM ja MVAU kaapeleille PPC:n vaihtoliittimillä liität helposti yhteen kaksi fyysisesti erikokoista kaapelia. Kaikissa jatkoliittimissä on O-renkaat tiiviyden varmistamiseksi, patentoitu kiertymisenesto ominaisuus ja NITIN pinnoite. Maahan asennettavat vaihdot tulee aina erikseen suojata kutistemuovilla jossa sisällä tiivistemassa tai liima. Tyyppi Kaapelin tyyppi Tilaus n:o SSTL n:o M103-B107-SPR Tellu 3 vaihto Tellu M103-A025-SPR Tellu 3 vaihto Tellu M129-M103-SPR Mvau 3.7/17.3 alu /Tellu G105-B107-SPR Tellu 5 vaihto Tellu G105-A025-SPR Tellu 5 vaihto Tellu B107-A025-SPR Tellu 7 vaihto Tellu B107-B039-SPR Tellu 7 vaihto MCUM 1.1/ B107-E128-SPR Tellu 7 vaihto MVAU 1.9/ R007-B107-SPR SuperTrunk- Tellu B004-B107-SPR DKT 17/73, DG163ZH, DG11CU, SAT1 vaihto Tellu B004-B039-SPR DKT 17/73, DG163ZH, DG11CU,SAT1 vaihto MCUM 1.1/ B107-A043-SPR Tellu 7 - RG 59 B/U B004-A025-SPR SAT2,T13,DG123, SAT50M vaihto 17/73, DG11CU, DG

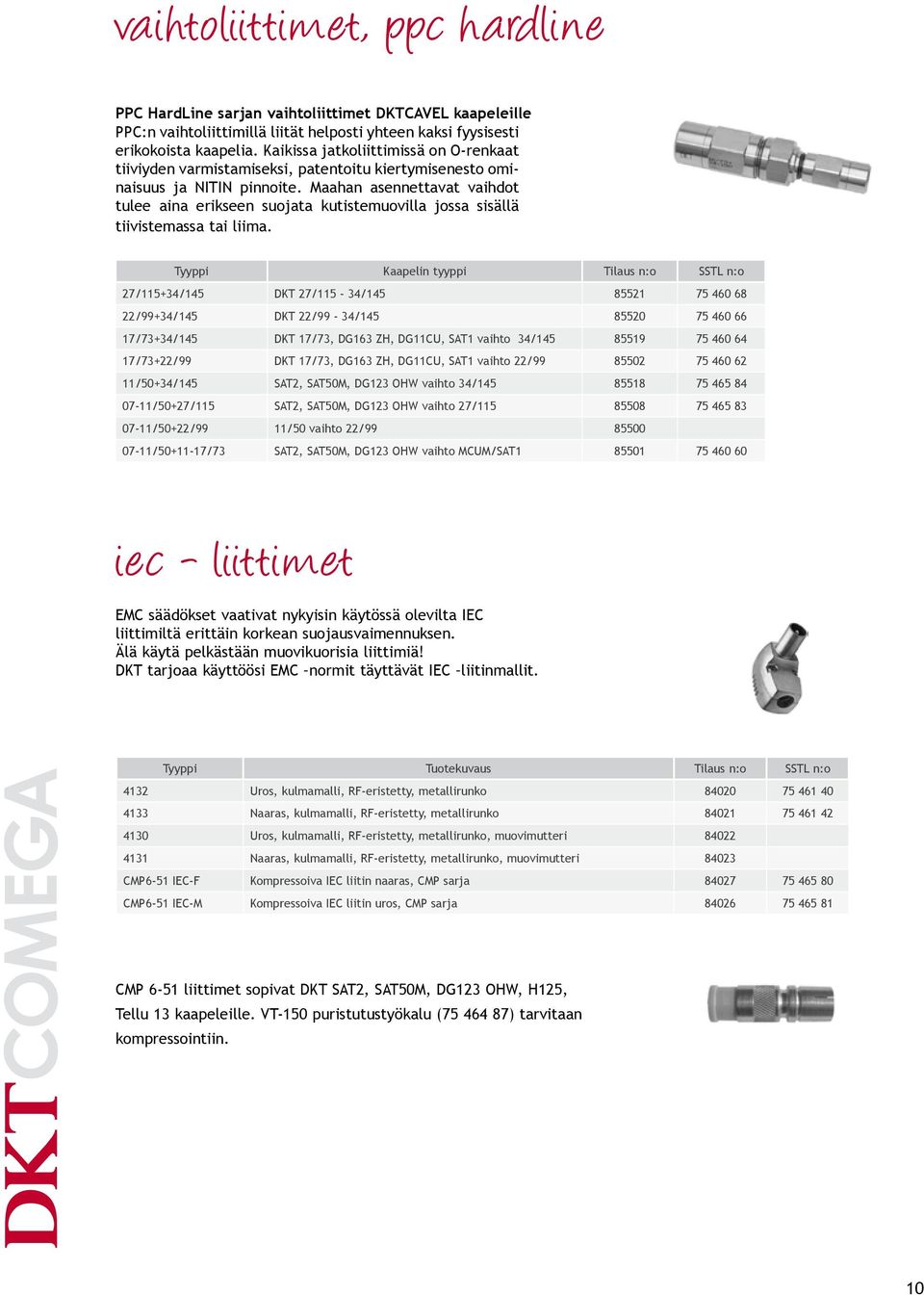

10 vaihtoliittimet, ppc hardline PPC HardLine sarjan vaihtoliittimet DKTCAVEL kaapeleille PPC:n vaihtoliittimillä liität helposti yhteen kaksi fyysisesti erikokoista kaapelia. Kaikissa jatkoliittimissä on O-renkaat tiiviyden varmistamiseksi, patentoitu kiertymisenesto ominaisuus ja NITIN pinnoite. Maahan asennettavat vaihdot tulee aina erikseen suojata kutistemuovilla jossa sisällä tiivistemassa tai liima. Tyyppi Kaapelin tyyppi Tilaus n:o SSTL n:o 27/115+34/145 DKT 27/115-34/ /99+34/145 DKT 22/99-34/ /73+34/145 DKT 17/73, DG163 ZH, DG11CU, SAT1 vaihto 34/ /73+22/99 DKT 17/73, DG163 ZH, DG11CU, SAT1 vaihto 22/ /50+34/145 SAT2, SAT50M, DG123 OHW vaihto 34/ /50+27/115 SAT2, SAT50M, DG123 OHW vaihto 27/ /50+22/99 11/50 vaihto 22/ / /73 SAT2, SAT50M, DG123 OHW vaihto MCUM/SAT iec - liittimet EMC säädökset vaativat nykyisin käytössä olevilta IEC liittimiltä erittäin korkean suojausvaimennuksen. Älä käytä pelkästään muovikuorisia liittimiä! DKT tarjoaa käyttöösi EMC normit täyttävät IEC liitinmallit. Tyyppi Tuotekuvaus Tilaus n:o SSTL n:o 4132 Uros, kulmamalli, RF-eristetty, metallirunko Naaras, kulmamalli, RF-eristetty, metallirunko Uros, kulmamalli, RF-eristetty, metallirunko, muovimutteri Naaras, kulmamalli, RF-eristetty, metallirunko, muovimutteri CMP6-51 IEC-F Kompressoiva IEC liitin naaras, CMP sarja CMP6-51 IEC-M Kompressoiva IEC liitin uros, CMP sarja CMP 6-51 liittimet sopivat DKT SAT2, SAT50M, DG123 OHW, H125, Tellu 13 kaapeleille. VT-150 puristutustyökalu ( ) tarvitaan kompressointiin. 10

11 pg11 -laiteliittimet, ppc hardline PPC HardLine sarjan PG11 laiteliittimet DKTCAVEL kaapeleille Laiteliittimiä käytetään yleisesti silloin, kun koaksiaaliverkossa syötetään AC-jännitettä vahvistimille. Jännite on yleisesti VAC. Laiteliittimien mekaaninen rakenne sallii jopa 10 A läpisyöttövirran. PPC L-sarja, Kaikissa DKT L-sarjan PG11 liittimissä menee keskilanka liittimen läpi. Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o PG11FT22/99L DKT 22/99 FC PG11FT-17/73L DKT 17/73 FC, DG11CU, DG163ZH, SAT PPC FT-sarja, Kaikissa DKT FT-sarjan PG11 liittimissä menee keskilanka liittimen läpi. Liittimessä on 1 kiristysmutteri ja kiertymisenesto ominaisuus sekä O-renkaat. Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o B107-PG11FTS Tellu PG11FT-17/73 DKT 17/73 FC, DG11CU, DG163ZH, SAT PPC M -sarja, Kaikissa DKT M-sarjan PG11 liittimissä on 47 mm pitkä keskijohdin halkaisijaltaan 1.8 mm. Liittimessä on 1 kiristysmutteri ja kiertymisenesto ominaisuus sekä O-renkaat. Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o PG11M-34/145 DKT 34/145 FC PG11M-27/115 DKT 27/115 FC PG11M-22/99 DKT 22/99 FC PG11M-17/73 DKT 17/73 FC, DG11CU, DG163ZH, SAT PG11M-07-11/50 DKTSAT 2 ja Tellu 13, 102/ PG11M-22/102 Belden COAX

12 pg11 -laiteliittimet, ppc hardline PPC MS-sarja, Kaikissa DKT MS-sarjan PG11 liittimissä on 47 mm pitkä keskijohdin halkaisijaltaan 1.8 mm. Liittimessä on 2 kiristysmutteria ja kiertymisenesto ominaisuus sekä O-renkaat. Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o M103-PG11MS Tellu G105-PG11MS Tellu B107-PG11MS Tellu A025-PG11MS SAT2 H/S, SAT50M, DG123OHW, Tellu 13, B004-PG11MS DKT 17/73 FC, DG11CU, DG163ZH, SAT M129-PG11MS MVAU 3.7 / 17.3 ALU E128-PG11MS MVAU 1.9 / 9.2 ALU B039-PG11MS MCUM 1.1/ E019-PG11MS Belden Coax /12 naarasliitin B039-3,5/12F MCUM 1.1/7.3 Sisäeriste: , kiert.esto, O-renk. Kaapelin ulkohalk.: mm tilausnumero: Muut PG-11 tarvikkeet Kaikissa DKT MS-sarjan PG11 liittimissä on 47 mm pitkä keskijohdin halkaisijaltaan 1.8 mm. Liittimessä on 2 kiristysmutteria ja kiertymisenesto ominaisuus sekä O-renkaat. Tyyppi Kaapeli tyyppi Tilaus n:o SSTL PG11M-R75 PG11 päätevastus ja AC-syötön esto PG11M-AC-MAP COMEGA jännitesyöttö johto 1,2 m

13 dkt adapterit Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o IECF-FFVI Adapteri IEC-naaras/ F-naaras, Kulmamalli, täysmetallinen IECM-FFVI Adapteri IEC-uros/ F-naaras, Kulmamalli, täysmetallinen I910 IEC-adapteri, uros-naaras, täysmetallinen PG11M-FF Adapteri, PG11uros / F-naaras, 17 mm keskipiikki, o-rengas PG11M-FF-47MM Adapteri, PG11 uros / F naaras, 47 mm keskipiikki, o-rengas PG13,5M-PG11F Adapteri, PG13.5 uros / PG11 naaras, Supistinadapteri /8M-FF Adapteri, 5/8 uros / F-naaras, 47 mm keskipiikki, o-rengas ,5/12M-FF Adapteri, 3,5/12 uros / F naaras /8M-PG11F Adapteri 5/8 uros / PG11 naaras, Laajenninadapteri FB817 Adapteri, F-naaras / BNC-uros FI863M Adapteri, F-naaras / IEC-uros FI863FM Adapteri, F- naaras / IEC-naaras FB822 Adapteri, F-uros / BNC-naaras FI964 Adapteri, F-uros / IEC-naaras FI965 Adapteri, F-uros / IEC-uros LLFF F-jatkoliitin, naaras / naaras, Korkea heijastusvaimennus F610 F-jatkoliitin, uros/uros, Korkea heijastusvaim., lyhyt malli FVI F-kulma-adapteri, uros / naaras, Korkea heijastusvaimennus FPO F-pika-adapteri, uros / naaras, Korkea heijastusvaimennus Tyyppi: IECF-FFVI Til. nro: SSTL: Tyyppi: IECM-FFVI Til. nro: SSTL: Tyyppi: I910 Til. nro: Tyyppi: PG11M-FF Til. nro: SSTL: Tyyppi: FB 817 Til. nro: SSTL: Tyyppi: FI 863M Til. nro: SSTL: Tyyppi: FI 863FM Til. nro: SSTL: Tyyppi: FI 964 Til. nro: SSTL: Tyyppi: FI 965 Til. nro: SSTL: Tyyppi: LLFF Til. nro: SSTL: Tyyppi: F610 Til. nro: SSTL: Tyyppi: FVI Til. nro: SSTL: Tyyppi: PG13,5M-PG11F Til. nro: Tyyppi: 5/8M-PG11F Til. nro: Tyyppi: FPO Til. nro: Tyyppi: PG11M-FF-47MM Til. nro: SSTL:

14 jumpper kaapelit PPC HardLine-sarja Kaikissa DKT HardLine-sarjan jumpper kaapeleissa on PG11 tai 3.5/12 M liittimet, PG 11M liittimissä on 47 mm pitkä keskijohdin, liittimessä on 2 kiristysmutteria ja kiertymisenesto ominaisuus sekä O-renkaat. Kaapelin toisessa päässä on HardLine sarjan liitin halutulle kaapelille. Jumpper kaapelin pituus on 0.76 tai 1 metri. Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o JI-B M Tellu 7 pit. 1m JI-G M Tellu 5 pit. 1m JI-M M Tellu 3 pit. 1m JI-E M MVAU 1.9/9.3, pit. 1m JI-M M MVAU 3.7/17.3, pit. 1m JI-FM-3512M F-uros -3.5/12M kytkentäkaapeli, pit 0.76m JI-PG11MS-3512M PG11MS - 3.5/12M kytkentäkaapeli, pit. 0.76m JI-3512M-3512M 3.5/12M - 3.5/12M kytkentäkaapeli, pit. 0.76m Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o JI-B107-PG11MS Tellu 7, pit. 1m JI-G105-PG11MS Tellu 5, pit. 1m JI-M103-PG11MS Tellu 3, pit. 1m JI-E128-PG11MS MVAU 1.9 / 9.2 ALU pit. 1m JI-R007-PG11MS Tellu Supertrunk, pit. 1m JI-M129-PG11MS MVAU 3.7 / 17.3 ALU, pit. 1m Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o JI-PG11MS-PG11MS PG11MS-PG11MS kytkentäkaapeli, pit. 1m JI-PG11MS-FM PG11MS - F-uros kytkentäkaapeli, pit. 1m JI-FM-FM F-uros -F-uros kytkentäkaapeli, pit. 76 cm DKTCOMEGA Jumpper kaapelit Kaikissa DKTCOMEGA jumpperkaapeleissa on kompressoivat EX-6 liittimet ja DG2-3ZHB halogeenivapaa SA Class A luokan kaapeli. Tee nopeat ja varmat liitokset käyttämällä valmiita DKTCOMEGA jumpperkaapeleita. Tyyppi Kaapeli tyyppi Tilaus n:o SSTL n:o JUMP-200-EX-HF Jumpper-kaapeli 200 mm, DG2-3ZHB HF-kaapeli ja EX JUMP-300-EX-HF Jumpper-kaapeli 300 mm, DG2-3ZHB HF-kaapeli ja EX JUMP-400-EX-HF Jumpper-kaapeli 400 mm, DG2-3ZHB HF-kaapeli ja EX JUMP-500-EX-HF Jumpper-kaapeli 500 mm, DG2-3ZHB HF-kaapeli ja EX Jump-700-EX-ZH Jumpper-kaapeli 700 mm, DG2-3ZHB HF-kaapeli ja EX JUMP-1000-EX-ZH Jumpper-kaapeli 1000 mm, DG2-3ZHB HF-kaapeli ja EX

15 vaihtoliitin taulukot PPC:n vaihtoliittimillä liität helposti yhteen kaksi fyysisesti erikokoista kaapelia. Kaikissa jatkoliittimissä on O-renkaat tiiviyden varmistamiseksi, patentoitu kiertymisenesto ominaisuus ja NITIN pinnoite. Maahan asennettavat vaihdot tulee aina erikseen suojata kutistemuovilla jossa sisällä tiivistemassa tai liima. Heijastusvaimennus > 30dB 1 Ghz Säteilytiiviys RFi > 110dB ( C) Ainutlaatuinen NITIN pinnoite Patentoitu kiertymisenesto ominaisuus Kuori kaapelit oikeaan mittaan (kts. kuva) Asenna halkaisijaltaan isompi kaapeli aina ensin Asenna mutteri ensin kaapeliin Asenna keskijohdin runko-osaan Kiristä liitin ensin käsin. Lopullinen kiristys työkalulla Muista: Runko pidetään paikallaan ja mutteria kiristetään! A B Kuorintapituus A ja B merkitty liittimen mutteriosaan PPC HardLine sarjan PG11 vaihtoliittimet CAVEL ja TELLU kaapeleille SAT 50M DG123 OHW SAT 2H / S DG11CU 17/73FC DG163ZH 22/99FC Koodi: 22/99 27/115FC Koodi: 27/115 34/145C Koodi: 34/145 TELLU 7 Koodi: B107 SAT 50M DG123 OHW SAT 2H / S B004-A025-SPR Til.nro SSTL: /50+22/99 Til.nro SSTL: 0711/50+27/115 Til.nro SSTL: /50+34/145 Til.nro SSTL: DG11CU 17/73FC DG163ZH B004-A025-SPR Til.nro SSTL: /73+22/99 Til.nro SSTL: /73+34/145 Til.nro SSTL: B004-B107-SPR Til.nro SSTL: /99 FC Koodi: 22/ /50+22/99 Til.nro SSTL: 17/73+22/99 Til.nro SSTL: /99+34/145 Til.nro SSTL: /115 FC Koodi: 27/ /50+27/115 Til.nro SSTL: /115+34/145 Til.nro SSTL: /145 FC Koodi: 34/145 11/50+34/145 Til.nro SSTL: /73+34/145 Til.nro SSTL: /99+34/145 Til.nro SSTL: /115+34/145 Til.nro SSTL: TELLU 7 Koodi: B107 B004-B107-SPR Til.nro SSTL: MCUM 1.1 / 7.3 Koodi: 11/73 tai B039 B004-B039-SPR Til.nro SSTL: TELLU 13 Koodi: A025 B004-A025-SPR Til.nro SSTL:

16 vaihtoliitin taulukot PPC HardLine sarjan PG11 vaihtoliittimet TELLU, MCUM ja MVAU kaapeleille TELLU 13 Koodi: A025 TELLU 7 Koodi: B107 TELLU 5 Koodi: G105 TELLU 3 Koodi: M103 TELLU 13 Koodi: A025 B107-A025-SPR Til.nro SSTL: G105-A025-SPR Til.nro SSTL: M103-A025-SPR Til.nro SSTL: TELLU 7 Koodi: B107 B107-A025-SPR Til.nro SSTL: G105-B107-SPR Til.nro SSTL: M103-B107-SPR Til.nro SSTL: TELLU 5 Koodi: G105 G105-A025-SPR Til.nro SSTL: G105-B107-SPR Til.nro SSTL: TELLU 3 Koodi: M103 M103-A025-SPR Til.nro SSTL: M103-B107-SPR Til.nro SSTL: MCUM 1.1 Koodi: 11/73 tai B / /73 Til.nro SSTL: B107-B039-SPR Til.nro SSTL: MVAU 1.9 Koodi: E128 B107-E128-SPR Til.nro SSTL: MVAU 3.7 Koodi: M129 M129-M103-SPR Til.nro SSTL: SUPER TRUNK Koodi: R007 R007-B107-SPR Til.nro SSTL: RG 59 B/U Koodi: A043 B107-A043-SPR Til.nro SSTL: DG11CU 17/73FC DG163ZH B004-B107-SPR Til.nro SSTL: DG11CU 17/73FC DG163ZH B004-A025-SPR Til.nro SSTL: MCUM 1.1 Koodi: B039 MVAU 1.9 Koodi: E128 MVAU 3.7 Koodi: M129 SUPER TRUNK Koodi: R007 RG 59 B/U Koodi: A043 TELLU 13 Koodi: A / /73 Til.nro SSTL: TELLU 7 Koodi: B107 B107-B039-SPR Til.nro SSTL: B107-E128-SPR Til.nro SSTL: R007-B107-SPR Til.nro SSTL: B107-A043-SPR Til.nro SSTL: TELLU 3 Koodi: M103 M129-M103-SPR Til.nro SSTL: DG11CU 17/73FC DG163ZH B004-B039-SPR Til.nro SSTL:

17 kompressioliittimen asennusohje Kuori koaksiaalikaapeli SDT kuorintatyökalulla. Asenna koaksiaalikaapeli kuorintatyökaluun työkalussa olevan nuolen suunnan mukaisesti. Purista kuorintapakkoja kevyesti yhteen etusormen ja peukalon avulla. Pyöräytä kuorintatyökalua 2-3 kierrosta myötä -ja vastapäivään. Ota työkalun pakkaosa kämmenpohjaasi, purista kevyesti ja vedä kuorittu kaapeli ulos työkalusta. Tarkista aina, ettei punoksen lankoja ole kiertynyt oikosulkuun keskilangan kanssa. Käännä punos ulkovaipan päälle kokonaan. Tällä varmistat liittimen helpon asennuksen kaapeliin. Tarkista myös, ettei foliossa ole ryppyjä, jotka saattaisivat hankaloittaa liittimen asennusta kaapeliin. Kolmois-suojatuissa kaapeleissa poista uloin folio kokonaan. Työnnä kaapeli kompressioliittimeen niin, että sisäeriste ja folio menevät liittimessä olevan ohjuriputken sisään. Työnnä kaapeli suoraan sisään liittimeen. Älä kierrä kaapelia tai liitintä lainkaan asennuksen aikana. Asenna kaapeli liittimeen niin syvälle, että kaapelin valkoinen sisäeriste osa on tasan mutterin pohjan tason kanssa. Tarkista aina, että kaapelin keskilanka tulee mutteriosan yli maksimissaan 2 mm. Jos keskilanka tulee liian pitkälle liittimestä, saattaa se tuhota komponentin (jaotin tai haaroitin) johon se kiinnitetään. Purista eli kompressoi liitin kiinni lopullisesti kaapeliin käyttäen puristustyökalua. Kiristä liitin komponenttiin (jaotin tai haaroitin) aina käyttäen kiristystyökalua. Muista; sormikireys ei riitä liittimen kiristämiseen! Suosittelemme käytettäväksi 5530-TW momenttiavainta liittimien lopulliseen kiinnittämiseen. 17

18 muistiinpanoja 18
