1

2 1. Antennikaapelit Kaapelilaukut 5 2. F-liittimet ja adapterit Koasaalikaapeleiden kuorintatyökalut Puristus / Kompressiotyökalut, momenttiavain, muut työkalut HardLine F-urosliittimet HardLine F-naarasliittimet HardLine Jatkoliittimet HardLine vaihtoliittimet IEC ja BNC liittimet ja adapterit 9 3. Antennit ULA-antennit VHF III-antennit UHF-antennit GSM/LTE/MIMO-antennit Antennimastot ja tarvikepakkaukset Antennimastot Antennimastojen tarvikepakkaukset Antennimastojen tukiputket Tukiputkien tarvikepakkaukset Antennimastojen tiivisteet Antennimastojen kiinnikkeet ja maadoitus Antennivahvistimet Pientalon antennivahvistimet, Terra Mastovahvistinpaketti, erilliset mastovahvistimet ja verkkolaitteet Ohjelmoitavat kanavakohtaiset päävahvistimet antenni- TV kohteisiin Jakoverkon laajakaistavahvistimet, Terra Jakoverkon laajakaistavahvistimet, Kathrein Muut vahvistimet, DKTCOMEGA 17 2

3 6. Jakoverkon passiivikomponentit, mastosuotimet, kaapit Jaottimet MHz Haaroittimet MHZ Jaottimet MHz Haaroittimet MHZ Kaapeleiden maadoittaminen, haaroittimien eristäminen, ukkosuojaus Antennirasiat TV/R ja TV/R/SAT Multimedia antennirasiat TV/R/DATA (Kaapelimodeemi) Antennirasioiden tarvikkeet TV/R Liitosjohdot Mastosuotimet, LTE estosuotimet Kaapelimodeemisuodin, DC-erotus ja galvaaninen erotus Vahvistinkaapit Abloy lukolla Vaimentimet, kiinteät ja säädettävät Modulaattorit Mittalaitteet Antennijärjestelmät Pientalon antennijärjestelmä LTE Yhteisantennijärjestelmä LTE Pientalon antennijärjestelmä LTE Yhteisantennijärjestelmä LTE Liitintaulukot Liittimet eri kaapeleille Vaihto- ja jatkoliitintaulukko Rexel myymälät 30 3

4 1. ANTENNIKAAPELIT Vaimennus ilmoitettu 862MHz/100m Sisäasennuskaapelit PVC-ulkovaipalla, LUOKKA A, SA: MHz AL 102A TSA/ AL 112 TSA/ AL 112 TSA/ AL 112 TSA/500 Antennikaapeli valk. PVC, luokka A, kolmoissuojattu, 19dB, 250m kela, Ø 6.6 mm Antennikaapeli valk. PVC, luokka A, kolmoissuojattu, 19dB, 100m kela, Ø 6.6 mm Antennikaapeli valk. PVC, luokka A, kolmoissuojattu, 19dB, 250m kela, Ø 6.6 mm Antennikaapeli valk. PVC, luokka A, kolmoissuojattu, 19dB, 500m kela, Ø 6.6 mm AL 118 TSA Antennikaapeli valk. PVC, luokka A, kolmoissuojattu, 12.1 db, 500m kela, Ø 10.1mm Sisäasennuskaapelit PVC-ulkovaipalla, LUOKKA A+, SA: MHz RP705B PVC/ RP705B PVC/500 Halogeenivapaat kaapelit LSHF-ulkovaipalla, LUOKKA A, SA: MHz AL 112 TSHFA/ AL 112 TSHFA/250 Antennikaapeli valk. PVC, luokka A+, kaksoissuojattu, 17.2 db, 250m kela, Ø 6.8 mm Antennikaapeli valk. PVC, luokka A+, kaksoissuojattu, 17.2 db, 500m kela, Ø 6.8 mm Antennikaapeli-LSHF valkoinen, luokka A, 3-suojattu, 19dB, 100m kela, Ø 6.6 mm Antennikaapeli-LSHF valkoinen, luokka A, 3-suojattu, 19dB, 250m kela, Ø 6.6 mm AL 119 TSHFA Ant.kaapeli-LSHF harmaa, luokka A, 3-suojattu, 12.1 db, 500m kela, Ø 10.1mm /99ZH Antennikaapeli-LSHF harmaa, luokka A, 2-suoj. 9.1 db, 500m kela, Ø 12.7mm Halogeenivapaat kaapelit LSHF-ulkovaipalla, LUOKKA A+, SA: MHz RP705 ZHB/ RP705 ZHB/500 Antennikaapeli-LSHF valkoinen, luokka A+, 2-suojattu, 17.2dB, 250m kela, Ø 6.8 mm Antennikaapeli-LSHF valkoinen, luokka A+, 2-suojattu, 17.2dB, 500m kela, Ø 6.8 mm /115ZH Antennikaapeli-LSHF harmaa, luokka A+, 2-suoj. 7.7 db, 500m kela, Ø 15.0mm

5 Maa / ulkoasennuskaapelit PE-ulkovaipalla LUOKKA A, SA: MHz AL 117 TSA Ulko / maa-as. kaapeli musta PE, luokka A, 3-suojattu, 12.1dB, 500m kela, Ø 10.1mm CU 117 PE Maakaapeli musta PE, luokka A, 2-suojattu, 11.5 db, 500 m kela, Ø 10.1mm /99FC Antennikaapeli musta PE, luokka A, 2-suojattu, 9.1 db, 500m kela, Ø 12.7mm Maa / ulkoasennuskaapelit PE-ulkovaipalla, LUOKKA A+, SA: MHz RP705P PE/100 Ulkoasennuskaapeli musta PE, luokka A+, 2-suojattu, 17.2dB, 100m kela, Ø 6.8mm /115FC Maakaapeli musta PE, luokka A+, vaseliinitäyte, 7.7 db, 500m kela, Ø 15.0mm Videovalvontakaapeli + sähkökaapeli, LUOKKA A, SA: MHz VSHD KAAPELILAUKUT Videovalvontakaapeli Coax 750ohm+2x0,75 LSZHA Sininen UV-sujatulla LSZH-vaipalla,500m kela, CU-Al/PetAl-Alpunos73%, 75ohm, 0.7/2.9/4.3mm, 2.5dB/100m/5MHz CB 100 Kaapelinpurkulaukku Cavel AL- sekä RP-sarjan 100m kaapelikeloille, irrotettavat sisäkelat kieppikaapeleille CB 250 Kaapelinpurkulaukku Cavel AL- sekä RP-sarjan 250m kaapelikeloille, irrotettavat sisäkelat kieppikaapeleille 2. F-LIITTIMET JA ADAPTERIT FL 75/6.7 CMP F-liitin kompressio, mm. AL 102, 112, RP705 ja Tellu 13 kaapeleille. Puristustyökalu PT-CMP6.7 tarvitaan F F-liitin kompressio, mm. AL 102, 112, RP705 ja Tellu 13 kaapeleille. Self Install, työkaluton F-56-CX3 7.0 QM F-liitin kompressio, mm. AL 102, 112, RP705 ja Tellu 13 kaapeleille. Helppo asentaa myös tiukalla ulkovaipalla oleville mm. halogeenivapaille kaapeleille, koska liittimessä ei ole sisäputkea. Comp Tool CX 3 tarvitaan. CableCon Quick Mount

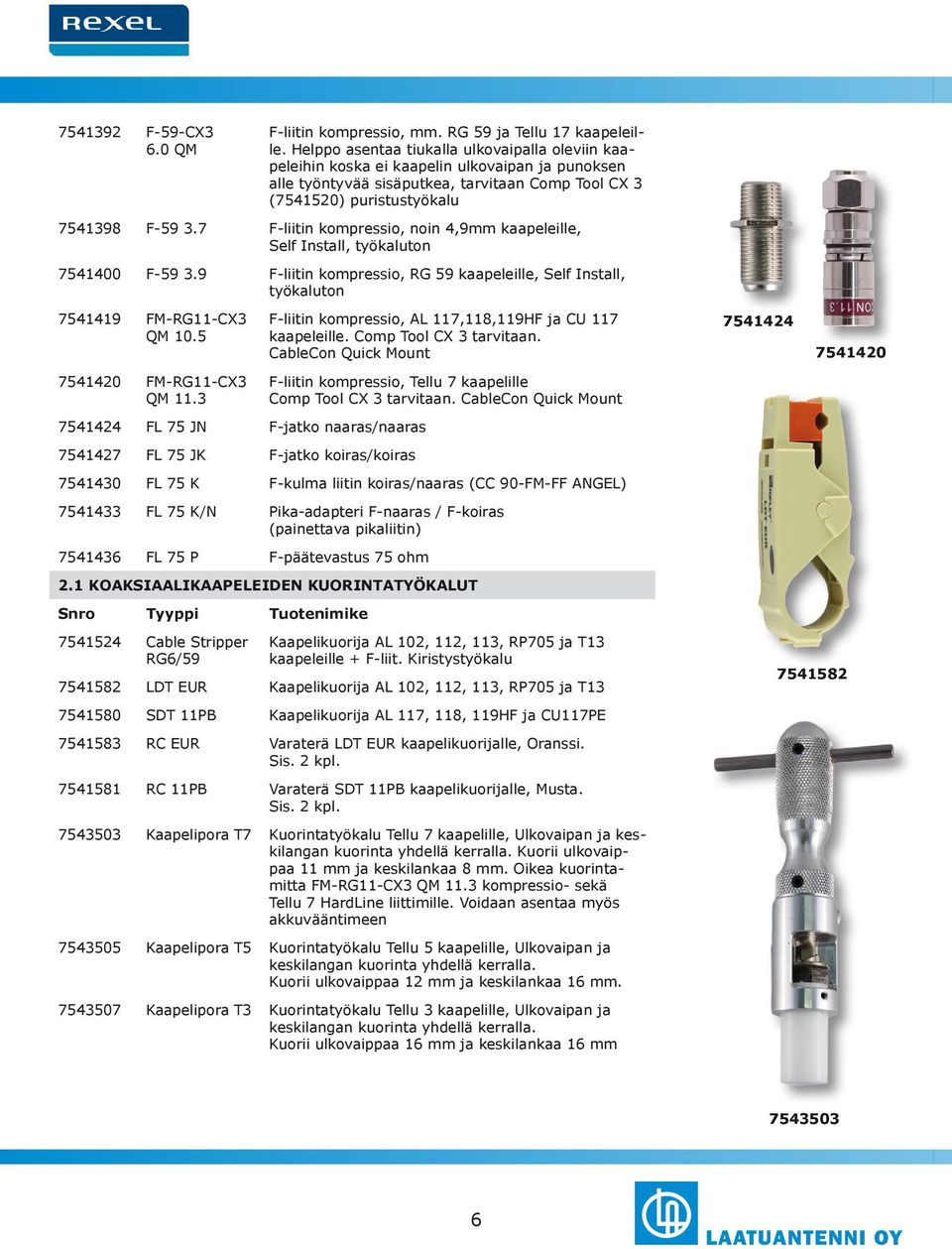

6 F-59-CX3 6.0 QM F-liitin kompressio, mm. RG 59 ja Tellu 17 kaapeleille. Helppo asentaa tiukalla ulkovaipalla oleviin kaapeleihin koska ei kaapelin ulkovaipan ja punoksen alle työntyvää sisäputkea, tarvitaan Comp Tool CX 3 ( ) puristustyökalu F F-liitin kompressio, noin 4,9mm kaapeleille, Self Install, työkaluton F F-liitin kompressio, RG 59 kaapeleille, Self Install, työkaluton FM-RG11-CX3 QM FM-RG11-CX3 QM FL 75 JN F-jatko naaras/naaras FL 75 JK F-jatko koiras/koiras F-liitin kompressio, AL 117,118,119HF ja CU 117 kaapeleille. Comp Tool CX 3 tarvitaan. CableCon Quick Mount F-liitin kompressio, Tellu 7 kaapelille Comp Tool CX 3 tarvitaan. CableCon Quick Mount FL 75 K F-kulma liitin koiras/naaras (CC 90-FM-FF ANGEL) FL 75 K/N Pika-adapteri F-naaras / F-koiras (painettava pikaliitin) FL 75 P F-päätevastus 75 ohm 2.1 KOAKSIAALIKAAPELEIDEN KUORINTATYÖKALUT Cable Stripper RG6/59 Kaapelikuorija AL 102, 112, 113, RP705 ja T13 kaapeleille + F-liit. Kiristystyökalu LDT EUR Kaapelikuorija AL 102, 112, 113, RP705 ja T SDT 11PB Kaapelikuorija AL 117, 118, 119HF ja CU117PE RC EUR Varaterä LDT EUR kaapelikuorijalle, Oranssi. Sis. 2 kpl RC 11PB Varaterä SDT 11PB kaapelikuorijalle, Musta. Sis. 2 kpl Kaapelipora T7 Kuorintatyökalu Tellu 7 kaapelille, Ulkovaipan ja keskilangan kuorinta yhdellä kerralla. Kuorii ulkovaippaa 11 mm ja keskilankaa 8 mm. Oikea kuorintamitta FM-RG11-CX3 QM 11.3 kompressio- sekä Tellu 7 HardLine liittimille. Voidaan asentaa myös akkuvääntimeen Kaapelipora T5 Kuorintatyökalu Tellu 5 kaapelille, Ulkovaipan ja keskilangan kuorinta yhdellä kerralla. Kuorii ulkovaippaa 12 mm ja keskilankaa 16 mm Kaapelipora T3 Kuorintatyökalu Tellu 3 kaapelille, Ulkovaipan ja keskilangan kuorinta yhdellä kerralla. Kuorii ulkovaippaa 16 mm ja keskilankaa 16 mm

7 SLT 10.5 MCUM 1.1/7.3 kaksivaiheinen kuorinta tk., Keltainen SLT 15 N115 CU PE, MVAU 1.9/9.2, 27/115FC kaksivaiheinen kuorinta tk, Vaalean sininen SLT 14 N92 CU PE, COAX 4, 22/99FC kaksivaiheinen kuorinta tk, Hopea CB 35 Varaterä keskilangan kuorintaan SLT-sarjan kuorijaan CB 6667H Varaterä ulkovaipan kuorintaan SLT-sarjan kuorijaan 2.2 PURISTUS / KOMPRESSIOTYÖKALUT, MOMENTTIAVAIN, MUUT TYÖKALUT PT-CMP6.7 F-kompressiotyökalu FL 75/6.7 CMP kompressioliittimelle COMP TOOL CX Kärkisarja- Comp Tool CX3 Kompressiotyökalu CX3- sarjan kompressioliittimelle, F, IEC ja BNC Varakärkisarja Comp Tool CX3 kompressiotyökalulle TW 307-AH-B Cablematic momenttiavain 3,4 Nm, F liittimille ( 11.1mm), kulmamalli TW 307-AH Cablematic momenttiavain 3,4 Nm, F liittimille ( 11.1mm), kulmamalli + rungossa F-naarasliittimen kierteen puhdistus työkalu F-Tartuntatk Kaapelin tartunta-työkalu kuminen F-Tulkki F-liittimen työntötulkki, muovikädensijalla HT-2206F F-liittimen kiristystyökalu (ruuvari mallinen), 11mm mutterille. Toisessa päässä F-liittimen työntötulkki (F-naarasliittimellä) F-urosliittimen kiinnipitämiseen asennettaessa sitä kaapeliin 2.3 HardLine F-UROSLIITTIMET FM-01 F-urosliitin AL 102, 112, 113, Tellu 13, Cavel RP FM-244 F-urosliitin MCUM (1.1/7.3) FM-32 F-urosliitin AL 117, 118, 119HF, CU 117 ja Cavel DG11CU, 17/73, SAT FM-309 F-urosliitin N92 CU PE / LSZH FM-13 F-urosliitin Cavel 22/99FC FM-44 F-urosliitin N115 CU PE/LSZH ja Cavel 27/115FC FM-12 F-urosliitin Tellu 7 E128-FM F-urosliitin MVAU 1.9/9.2 ALU FM-05 F-urosliitin Tellu

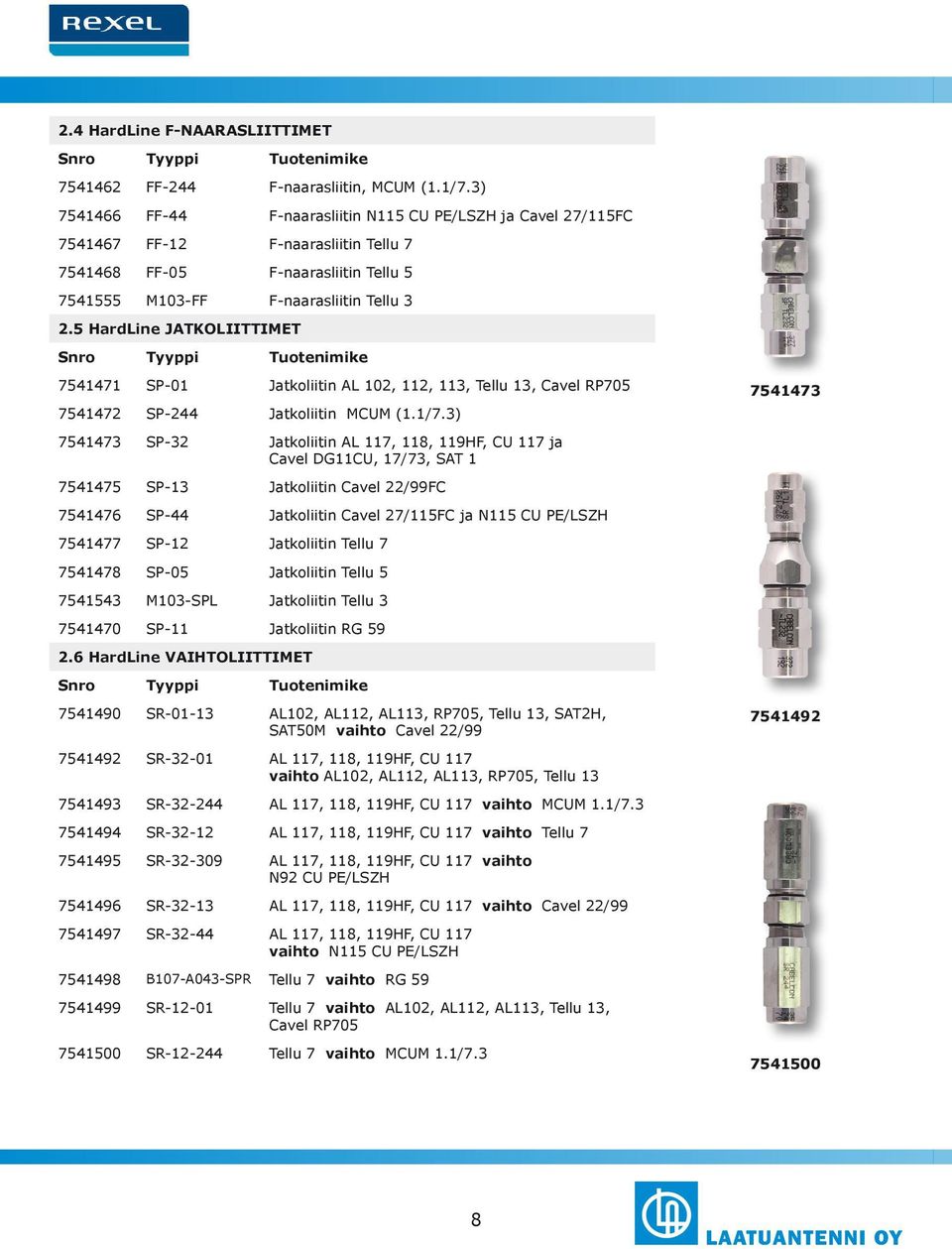

8 2.4 HardLine F-NAARASLIITTIMET FF-244 F-naarasliitin, MCUM (1.1/7.3) FF-44 F-naarasliitin N115 CU PE/LSZH ja Cavel 27/115FC FF-12 F-naarasliitin Tellu FF-05 F-naarasliitin Tellu M103-FF F-naarasliitin Tellu HardLine JATKOLIITTIMET SP-01 Jatkoliitin AL 102, 112, 113, Tellu 13, Cavel RP SP-244 Jatkoliitin MCUM (1.1/7.3) SP-32 Jatkoliitin AL 117, 118, 119HF, CU 117 ja Cavel DG11CU, 17/73, SAT SP-13 Jatkoliitin Cavel 22/99FC SP-44 Jatkoliitin Cavel 27/115FC ja N115 CU PE/LSZH SP-12 Jatkoliitin Tellu SP-05 Jatkoliitin Tellu M103-SPL Jatkoliitin Tellu SP-11 Jatkoliitin RG HardLine VAIHTOLIITTIMET SR AL102, AL112, AL113, RP705, Tellu 13, SAT2H, SAT50M vaihto Cavel 22/ SR AL 117, 118, 119HF, CU 117 vaihto AL102, AL112, AL113, RP705, Tellu SR AL 117, 118, 119HF, CU 117 vaihto MCUM 1.1/ SR AL 117, 118, 119HF, CU 117 vaihto Tellu SR AL 117, 118, 119HF, CU 117 vaihto N92 CU PE/LSZH SR AL 117, 118, 119HF, CU 117 vaihto Cavel 22/ SR AL 117, 118, 119HF, CU 117 vaihto N115 CU PE/LSZH B107-A043-SPR Tellu 7 vaihto RG SR Tellu 7 vaihto AL102, AL112, AL113, Tellu 13, Cavel RP SR Tellu 7 vaihto MCUM 1.1/

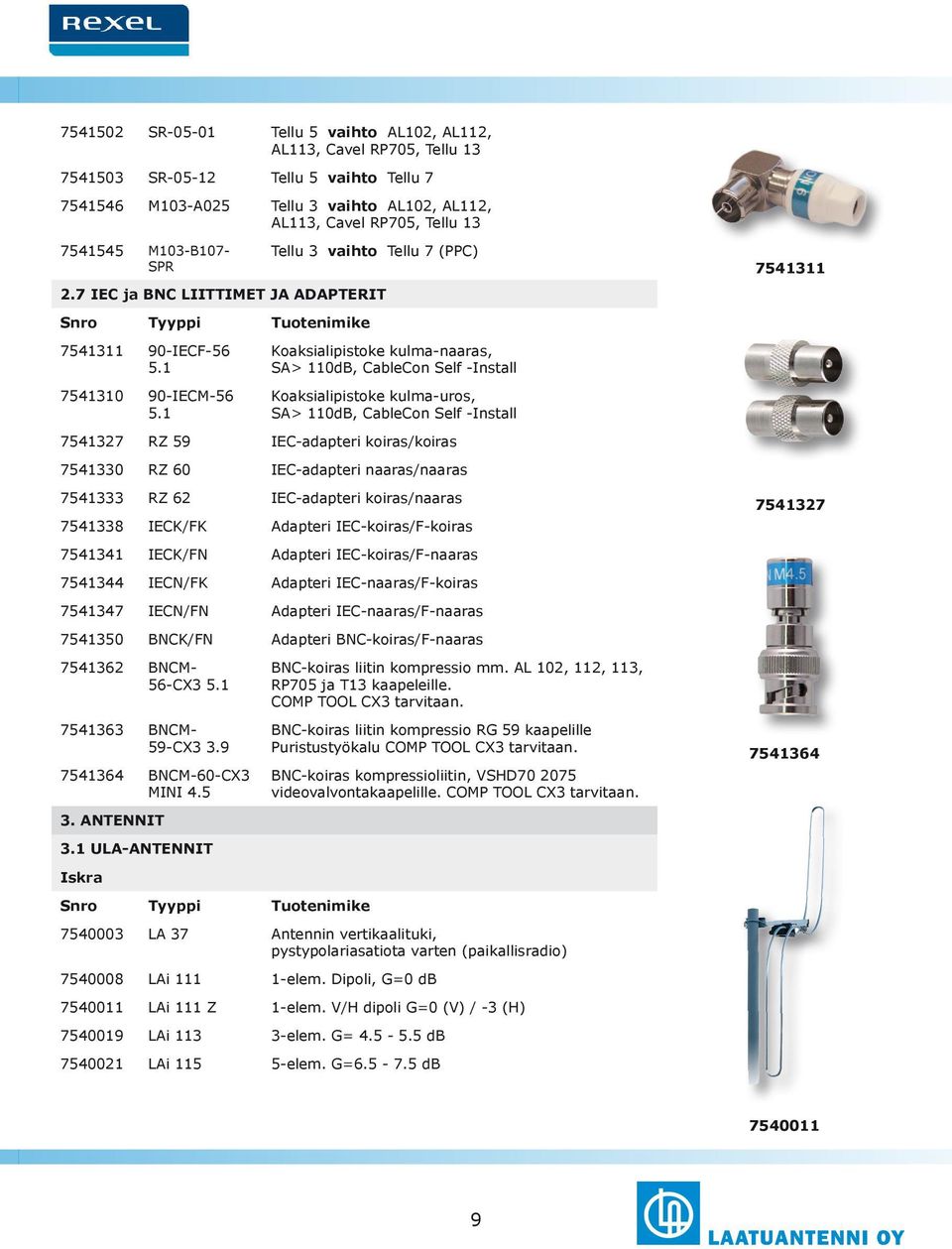

9 SR Tellu 5 vaihto AL102, AL112, AL113, Cavel RP705, Tellu SR Tellu 5 vaihto Tellu M103-A025 Tellu 3 vaihto AL102, AL112, AL113, Cavel RP705, Tellu M103-B107- SPR Tellu 3 vaihto Tellu 7 (PPC) 2.7 IEC ja BNC LIITTIMET JA ADAPTERIT IECF IECM Koaksialipistoke kulma-naaras, SA> 110dB, CableCon Self -Install Koaksialipistoke kulma-uros, SA> 110dB, CableCon Self -Install RZ 59 IEC-adapteri koiras/koiras RZ 60 IEC-adapteri naaras/naaras RZ 62 IEC-adapteri koiras/naaras IECK/FK Adapteri IEC-koiras/F-koiras IECK/FN Adapteri IEC-koiras/F-naaras IECN/FK Adapteri IEC-naaras/F-koiras IECN/FN Adapteri IEC-naaras/F-naaras BNCK/FN Adapteri BNC-koiras/F-naaras BNCM- 56-CX BNCM- 59-CX BNCM-60-CX3 MINI ANTENNIT 3.1 ULA-ANTENNIT Iskra BNC-koiras liitin kompressio mm. AL 102, 112, 113, RP705 ja T13 kaapeleille. COMP TOOL CX3 tarvitaan. BNC-koiras liitin kompressio RG 59 kaapelille Puristustyökalu COMP TOOL CX3 tarvitaan. BNC-koiras kompressioliitin, VSHD videovalvontakaapelille. COMP TOOL CX3 tarvitaan LA 37 Antennin vertikaalituki, pystypolariasatiota varten (paikallisradio) LAi elem. Dipoli, G=0 db LAi 111 Z 1-elem. V/H dipoli G=0 (V) / -3 (H) LAi elem. G= db LAi elem. G= db

10 3.2 VHF III-ANTENNIT Iskra LAi 9 E elem. E5-12, G=7-10 db LAi 13 E elem. E5-12, G= db 3.3 UHF-ANTENNIT Iskra LTE Lai elem. E21-60, G=10-14 db, F-liitin LTE800 suodin Lai elem. E21-60, G=11-15 db, F-liitin LTE800 suodin Lai elem. E21-60, G=12-18 db, F-liitin LTE800 suodin Lai 47 Triplex 47-elem. E21-60, G=11-17 db, F-liitin LTE800 suodin Lai 0945 Nelidipoliantenni E21-69, G=10-13 db, F-liitin LTE LAi 27 LTE elem. E21-48, G=10-14 db, F-liitin LTE700 suodin LAi 44 LTE elem. E21-48, G=11-15 db, F-liitin LTE700 suodin LAi 91 LTE elem. E21-48, G=12-18 db, F-liitin LTE700 suodin LAi 47 LTE700 Triplex Engel LTE elem. E21-48, G=11-17 db, F-liitin LTE700 suodin AN 6000LL 27-elem. E21-60, G=14 db, F-liitin LTE800 suodin AN 6001LL 44-elem. E21-60, G=15.5 db, F-liitin LTE800 suodin AN 6021GL 91-elem. E21-60, G=18.5 db, F-liitin LTE800 suodin AN 6008LL Log. per. E21-60, G=14 db, F-liitin, (100cm) LTE800 suodin

11 LTE AN 6000 LTE AN 6001 LTE AN 6021 LTE AN 6008 LTE700 Ikusi LTE elem. E21-48, G=14 db, F-liitin LTE700 suodin 44-elem. E21-48, G=15.5 db, F-liitin LTE700 suodin 91-elem. E21-48, G=18.5 db, F-liitin LTE700 suodin Log. per. E21-48, G=14 db, F-liitin, (100cm) LTE700 suodin FLASHD LTE Antenni E21-60, G=17 db, F-liitin LTE800 suodin. Nopea kasata LTE FLASHD LTE GSM/LTE/MIMO-ANTENNIT P-56 UNICOM SMA Antenni E21-48, G=17 db, F-liitin LTE700 suodin. Nopea kasata GSM/UMTS/3G/4G/WLAN/LTE-antenni 9,5-11,5 dbi, Log-period antenni, taajuusalueelle MHz kattaen LTE 800 (4G), GSM (1G 3.5G), Wi-Fi (WLAN) ja 2.6 GHz LTE verkot. Valmiiksi kytketty 10 m POPE H155 low-loss kaapeli, SMA-uros liittimellä P-56 UNICOM N GSM/UMTS/3G/4G/WLAN/LTE-antenni 9,5-11,5 dbi, Log-period antenni, taajuusalueelle MHz kattaen LTE 800 (4G), GSM (1G 3.5G), Wi-Fi (WLAN) ja 2.6 GHz LTE verkot. Valmiiksi kytketty 1 m low-loss kaapeli, N-naaras liittimellä P-56 MIMO GSM/UMTS/3G/4G/WLAN/LTE-MIMO-antenni 9,5-11,5 dbi, Log-period antenni, taajuusalueelle MHz kattaen LTE 800 (4G), GSM (1G 3.5G), Wi-Fi (WLAN) ja 2.6 GHz LTE verkot. 2 kpl antenneja + MIMO raudat 45 astetta. Valmiiksi kytketyt 10 m POPE H155 low-loss kaapeli, SMA-uros liittimillä

12 4. ANTENNIMASTOT JA TARVIKEPAKKAUKSET 4.1 Antennimastot Antennimaston tarvikepakkaus tilattava erikseen. Katso alla kohta LAMP mm, 2+2 m jatko kevytmasto, hyötypituus 3.8 metriä LAMP 38/ mm mastoputki, ei kaapelireikiä LAMP mm mastoputki, ei kaapelireikiä LAMP 45/ mm mastoputki, ei kaapelireikiä LAMP 45/ mm mastoputki, ei kaapelireikiä LAMP mm mastoputki, ei kaapelireikiä LAM 45/ mm masto kaapelireijillä LAM 45/ mm masto kaapelireijillä 4.2 Antennimastojen tarvikepakkaukset LAMT 20 Tarvikepakkaus LAMP 38 mastoputkille LAMT 21 Tarvikepakkaus LAM 45 mastoille 4.2 Antennimastojen tukiputket Tukiputken tarvikepakkaus tilattava erikseen. Katso alla kohta LATP 45/ mm tukiputki LATP 45/ mm tukiputki LATP 50/ mm tukiputki LATP 50/ mm tukiputki 4.4 Tukiputkien tarvikepakkaukset LAMT 31 Tarvikepakkaus LATP 45/1.5 ja LATP 45/2 tukiputkille LAMT 30 Tarvikepakkaus LATP 50/2 ja LATP 50/3 tukiputkille 4.5 Antennimastojen tiivisteet LAMT 1 Mastohattu 38/45 mm LAMT 2 Kaapelin mastotiiviste mm putkille LAMT 3/38 Mastotiiviste + klemm. 38 mm

13 LAMT 3/45 Mastotiiviste + klemm. 45 mm LAMT 3/50 Mastotiiviste + klemm. 50 mm LAKA Läpivientitiiviste kumia mm LAKAJA Läpivientitiiviste mm (jälkiasennettava) 4.5 Antennimastojen kiinnikkeet ja maadoitus LAMK 38/60 Mastokiinnike korot. 60 mm mm putkille LAMK 38/125 Mastokiinnike korot. 125 mm mm putkille LAMT 14 Lenkkipultti kiinnike avattava mm putkille LAMT 10 Päätykolmiokiinnike mm putkille LAMT 9 Teleskooppikiinnike mm mm putkille LAMT 9P Teleskooppikiinnike mm mm putkille LAMT 12 Piippukiinnike pari vanteilla (5 m) mm putkille LAMT 7 Haruskiinnike masto-osa sarja LAMT 8 Haruskiinnike katto-osa (kpl) LA 24 Maadoituspuikko 12x2000 mm 5. ANTENNIVAHVISTIMET 5.1 Pientalon antennivahvistimet, Terra LTE HS 018L Ant.vahv. 1-tulo: VHF UHF MHz. Erikseen säädettävät: VHF 11-26dB, UHF 14-26dB. 107dBuV, 2 lähtö, 1 mittap. -20dB, LTE800-Ready. Cabrio Line HS 005L Ant.vahv. 1-tulo: VHF UHF MHz. Erikseen säädettävät: VHF 10-30dB, UHF 14-34dB. 115dBuV, 1 lähtö, 1 mittap. -30dB, 12 VDC/60mA syöttö esivah. LTE800-Ready MA 049L 3 tuloa: FM / VHF III / UHF ( MHz), sääd. Max. (30/30/34dB), 112dBuV, 1 lähtö, 1 mittap. -30dB, LTE800-Ready. UHF-tulossa 12 VDC / 60 ma syöttö esivahvistimelle kytkettävissä HA 126R65 KTV-vahv. 1-tulo: MHz, G=34dB, 117/101 dbuv, tulovaim. ja tilt pas.paluus. 5-65MHz (-2dB), mittap.-30db

14 LTE HS 018T Ant.vahv. 1-tulo: VHF UHF MHz. Erikseen säädettävät: VHF 11-26dB, UHF 14-26dB. 107dBuV, 2 lähtö, 1 mittap. -20dB. Cabrio Line. LTE700-Ready, (estovaimennus 703MHz -10dB UHF-alueen vahvistuksesta) HS 005T Ant.vahv. 1-tulo: VHF UHF MHz. Erikseen säädettävät: VHF 10-30dB, UHF 14-34dB. 115dBuV, 1 lähtö, 1 mittap. -30dB, 12 VDC/60mA syöttö esivah. LTE700-Ready, (estovaimennus 703MHz -10dB UHF-alueen vahvistuksesta) MA 049T 3 tuloa: FM / VHF III / UHF ( MHz), sääd. Max. (30/30/34dB), 112dBuV, 1 lähtö, 1 mittap. -30dB. UHF-tulossa 12 VDC / 60 ma syöttö esivahvistimelle kytkettävissä. LTE700-Ready, (estovaimennus 703MHz -10dB UHF-alueen vahvistuksesta) 5.2 Mastovahvistinpaketti, erilliset mastovahvistimet ja verkkolaitteet, Terra / Ikusi LTE MA 080LKIT 3-tuloa FM / VHF III / UHF ( MHz) sääd. max. (20/20/30dB). LTE800-Ready, (estovaimennus 821MHz -10dB). Paketti sisältää PI 008 verkkolaitteen: 12 VDC/100 ma, 2-lähtöä MA 080L 3-tuloa FM / VHF III / UHF ( MHz), sääd. max. (20/20/30dB). LTE800-Ready, (estovaimennus 821MHz -10dB). PI 008 verkkol. tilattava erikseen MA 081L 3-tuloa FM-VHF III / 2 UHF ( MHz), sääd. max. (20/28/28dB). LTE800-Ready, (estovaimennus 821MHz -12dB). PI 008 verkkol. tilattava erikseen AB 011L UHF-esivahvistin LTE800-Ready ( MHz), 13/26dB kytkimellä valittavissa

15 LTE MA 080TKIT 3-tuloa FM / VHF III / UHF ( MHz), sääd. max. (20/20/30dB). LTE700-Ready, (estovaimennus 703MHz -10dB UHF-alueen vahvistuksesta). Paketti sisältää virtalähteen: (PI 008) 12 VDC/100 ma, 2-lähtöä MA 080T 3-tuloa FM / VHF III / UHF ( MHz), sääd. max. (20/20/30dB). LTE700-Ready, (estovaimennus 703MHz -10dB UHF-alueen vahvistuksesta) MA 081T 3-tuloa FM-VHF III / 2 UHF ( MHz), sääd. max. (20/28/28dB). LTE700-Ready, (estovaimennus 703MHz -10dB UHF-alueen vahvistuksesta) AB 011T UHF-esivahvistin LTE700-Ready ( MHz), 13/26dB kytkimellä valittavissa Virtalähteet PI 008 Verkkolaite mastovahvistimille 12V DC/100mA, 2-lähtöä. Terra APB-124 Verkkolaite mastovahvistimille 24V DC/100mA, 2-lähtöä. Ikusi 5.3 Ohjelmoitavat kanavakohtaiset päävahvistimet antenni- TV kohteisiin Ikusi / LEM Elettronica ONE :nen ohjelmoitavaa UHF- kanavanippua, VHF III- ja FM-alue. Tulot: 3 UHF, 1 VHF III ja 1 FM+VHF I. Max lähtötaso 118dBuV (DIN 45004B). G:UHF:35/55dB, VHF III:40dB, FM+VHF I:35dB. Automaattinen asennustoiminto. Ohjelmointi laitteen eupaneelista. AGC. LTE-esto AT 406SAW 6 ohjelmoitavaa UHF- kanavanippua, VHF III- ja FMalue. Tulot: 2 UHF, 1 VHF III ja 1 FM+VHF I tulo. G:UHF:40 db ja VHF/FM:35 db. UHF tuloissa SAW suotimet. Max. lähtötaso 119 dbµv. Ohjelmointi etupaneelista sekä PC (Windows) tai Android laitteella ATV 450SAW 6 ohjelmoitavaa UHF- ja 4 VHF III-kanavanippua, FM-alue. Tulot: 2 UHF, 1 VHF III ja 1 FM+VHF I tulo. G:UHF:45 db ja VHF/FM:40 db. UHF tuloissa SAW suotimet. Max. lähtötaso 119 dbµv. Ohjelmointi etupaneelista sekä PC (Windows) tai Android laitteella. Automaattinen kanavienhaku ja lähtötasonsäätö AT 450SAW 10:nen ohjelmoitavaa UHF- kanavanippua, VHF IIIja FM-alue. Tulot: 3 UHF, 1 VHF III ja 1 FM+VHF I tulo. G:UHF:55 db ja VHF/FM:50 db. UHF tuloissa SAW suotimet. Max. lähtötaso 123 dbµv. Ohjelmointi etupaneelista sekä PC (Windows) tai Android laitteella. Automaattinen kanavienhaku ja lähtötasonsäätö

16 5.4 Jakoverkon laajakaistavahvistimet, Terra HA 127 KTV-talovahv MHz, vahvistus valittavissa 24-27/32-36 db, slopattu, CTB42: 101dBuV, säädettävä tilt ja tulovaimennin HA 127R65 KTV-talovahv. 5-65/87-862MHz, myötös. vahvistus valitt /32-36 db, slopattu, CTB42: 101dBuV, säädettävä tilt ja tulovaimennin paluus. valit. akt /21-24dB tai pass. -3dB BA 213U KTV-talovahv. 5-65/87-862MHz, myötös. vahvistus 39 db, kaap.simul. Intestage tilt ja vaim. JXP-yks., CTB42: 109dBuV, sääd. tilt ja tulovaim. paluus. tehdään akt. PR yksiköllä tai pass. PD02-65 yksiköllä PD Paluusuunnan passiivinen moduli, 5-65 MHz (BA 213U) PR Paluusuunnan vahvistin 5-65 MHz, säädettävä, G=21dB (BA 213U) BA 214 Ant./KTV-vahv. 1-tulo: MHz, G: 41dB, CTB42: 115 dbµv! sääd. tulovaim. ja tilt 18 db, Interstage TILT ja vaim. 0/3/6/9dB 1-lähtö jossa mittap. -30dB, 230 VAC. Ei pysty lisäämään paluusuuntaa 5.5 Jakoverkon laajakaistavahvistimet, Kathrein VOS 20/RA-1G KTV-talovahv., myötös MHz, vahvistus db, CTB:96 db, kytkintyyp. tulovaim. 0/3/6dB, 8 db kiinteä slope paluusuunta 5-65 MHz, akt. 10dB, pass. -1 db tai OFF F-liittimet, paikallisyötetty 230 VAC VOS 29/RA-1G KTV-talovahv., myötös MHz, vahvistus db, CTB:96 db, säädettävä tulovaimennin ja TILT, 4 db kiinteä slope paluusuunta 5-65 MHz, akt. 25dB, pass. -1 db. F-liittimet, paikallisyötetty 230 VAC VOS 32/RA-1G KTV-talovahv., myötös MHz, vahvistus / db, CTB: 101 db, säädettävä tulovaimennin ja TILT, 3 db kiinteä slope paluusuunta 5-65 MHz, akt. 25dB, pass. -1 db tai OFF, F-liittimet, paikallisyötetty 230 VAC

17 VOS 43/RA KTV-talovahv., myötös MHz, vahvistus 34/40 db, CTB:107 db, sääd. Tulovaim. ja tilt, 3 db kiinteä slope, paluusuunta 5-65 MHz, akt. 28dB, pass. -1 db tai OFF F-liittimet, paikallisyötetty 230 VAC VOS 137/RA KTV-talovahvistin GaAS-MMIC state-of-the-art pääteasteella myötös. 47/ MHz, vahvistus 30/34/40 db, CTB:113dB,kytkintyyp. tulovaim./tilt 0-20dB, interstage tilt 0/6dB ja vaim 0/3/6 db, kaapeli sim. optio, palusuunta 5-65 MHz, akt. 20/30dB, pass. -2 db/ OFF, F-liittimet, mittap. Tulo/lähtö, paikallisyötetty 230 VAC VOS 139/RA KTV-talovahvistin GaAS-MMIC state-of-the-art pääteasteella myötös. 47/ MHz, vahvistus 30/34/40 db, CTB:113dB, kytkintyyp. tulovaim./tilt 0-20dB, interstage tilt 0/6dB ja vaim 0/3/6 db, kaapeli sim. optio, palusuunta 5-65 MHz, akt. 20/30dB, pass. -2 db/off, PG11-kierteet, mittap. Tulo/lähtö, kaukosyötetty VAC 5.6 Muut vahvistimet, DKTCOMEGA POF PA6 Vahvistinyksikkö. Suoraan ant.rasian päälle asennettava. 4-lähtöä; 2xTV +6dB, FM -0.5dB, DATA +8.0dB/-0.6dB. Sis.VL 6VDC JAKOVERKON PASSIIVIKOMPONENTIT, MASTOSUOTIMET, KAAPIT 6.1 Jaottimet MHz, luokka A, liittimet samalla sivulla (päällä) LAJ 2 Jaotin kahteen, jakovaim. 4.1 db / 862MHz (48,5 34,5 28mm) LAJ 3 Jaotin kolmeen, jakovaim. 6.5 db / 862MHz (48,5 34,5 28mm) LAJ 4 Jaotin neljään, jakovaim. 8.2 db / 862MHz (70,5 34,5 28mm) LAJ 6 Jaotin kuuteen, jakovaim db / 862MHz (92,5 34,5 28mm) LAJ 8 Jaotin kahdeksaan, jakovaim db / 862MHz (114,5 34,5 28mm)

18 6.2 Haaroittimet MHz, luokka A, liittimet samalla sivulla (päällä) LAH 1-12 Haaroitin yhteen, TAP 12 db, läpimenevä (48,5 34,5 28mm) LAH 1-16 Haaroitin yhteen, TAP 16 db, läpimenevä (48,5 34,5 28mm) LAH 1-24 Haaroitin yhteen, TAP 24 db, läpimenevä (48,5 34,5 28mm) LAH 2-12 Haaroitin kahteen, TAP 12 db, läpimenevä (48,5 34,5 28mm) LAH 2-12P Haaroitin kahteen, TAP 12 db, päättyvä (48,5 34,5 28mm) LAH 4-12P Haaroitin neljään, TAP 12 db, päättyvä (70,5 34,5 28mm) LAH 5-14P Haaroitin viiteen, TAP 14 db, päättyvä (70,5 34,5 28mm) LAH 6-15P Haaroitin kuuteen, TAP 15 db, päättyvä (92,5 34,5 28mm) LAH 8-16P Haaroitin kahdeksaan, TAP 16 db, päättyvä (114,5 34,5 28mm) 6.3 Jaottimet MHz, liittimet samalla sivulla (päällä) Jännitteen läpisyöttö OUT > IN, diodikytketty. Max. 30 VDC / 1A LAJS 2 Jaotin kahteen, jakovaim. 5.0 db / 1000MHz (48,5 34,5 28mm) LAJS 3 Jaotin kolmeen, jakovaim. 8.2 db / 1000MHz (48,5 34,5 28mm) LAJS 4 Jaotin neljään, jakovaim. 8.5 db / 1000MHz (70,5 34,5 28mm) LAJS 6 Jaotin kuuteen, jakovaim db / 1000MHz (92,5 34,5 28mm) LAJS 8 Jaotin kahdeksaan, jakovaim db / 1000MHz (114,5 34,5 28mm) 6.4 Haaroittimet MHz, liittimet samalla sivulla (päällä) Jännitteen läpisyöttö OUT <> IN, 2-suuntainen (kela). Max. 30 VDC / 1A LAHS 2-10 Haaroitin kahteen, TAP 10 db, läpimenevä (48,5 34,5 28mm) LAHS 4-12 Haaroitin neljään, TAP 12 db, läpimenevä (70,5 34,5 28mm) LAHS 6-16 Haaroitin kuuteen, TAP 16 db, läpimenevä (92,5 34,5 28mm) LAHS 8-16 Haaroitin kahdeksaan, TAP 16 db, läpimenevä (114,5 34,5 28mm)

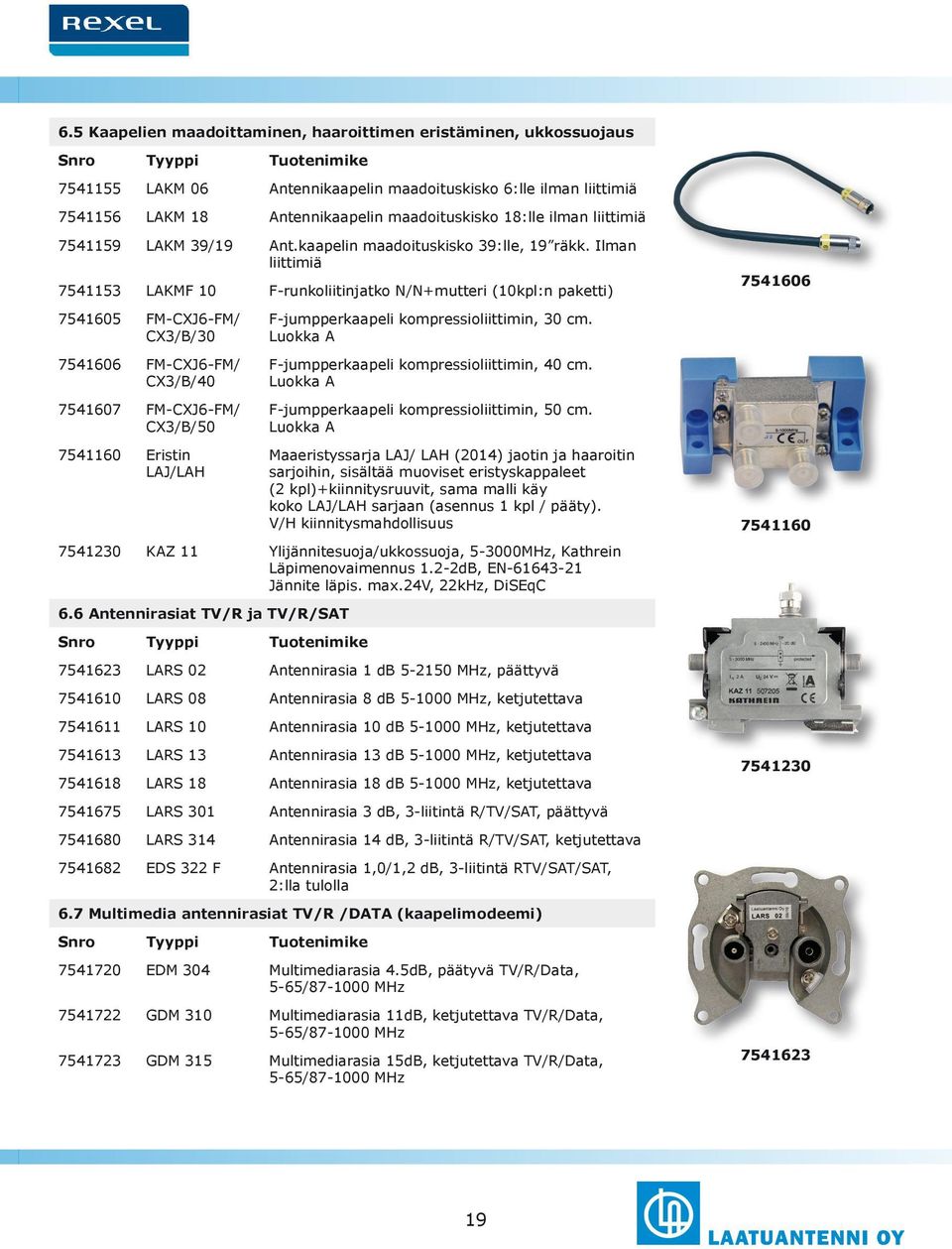

19 6.5 Kaapelien maadoittaminen, haaroittimen eristäminen, ukkossuojaus LAKM 06 Antennikaapelin maadoituskisko 6:lle ilman liittimiä LAKM 18 Antennikaapelin maadoituskisko 18:lle ilman liittimiä LAKM 39/19 Ant.kaapelin maadoituskisko 39:lle, 19 räkk. Ilman liittimiä LAKMF 10 F-runkoliitinjatko N/N+mutteri (10kpl:n paketti) FM-CXJ6-FM/ CX3/B/ FM-CXJ6-FM/ CX3/B/ FM-CXJ6-FM/ CX3/B/ Eristin LAJ/LAH F-jumpperkaapeli kompressioliittimin, 30 cm. Luokka A F-jumpperkaapeli kompressioliittimin, 40 cm. Luokka A F-jumpperkaapeli kompressioliittimin, 50 cm. Luokka A Maaeristyssarja LAJ/ LAH (2014) jaotin ja haaroitin sarjoihin, sisältää muoviset eristyskappaleet (2 kpl)+kiinnitysruuvit, sama malli käy koko LAJ/LAH sarjaan (asennus 1 kpl / pääty). V/H kiinnitysmahdollisuus KAZ 11 Ylijännitesuoja/ukkossuoja, MHz, Kathrein Läpimenovaimennus 1.2-2dB, EN Jännite läpis. max.24v, 22kHz, DiSEqC 6.6 Antennirasiat TV/R ja TV/R/SAT LARS 02 Antennirasia 1 db MHz, päättyvä LARS 08 Antennirasia 8 db MHz, ketjutettava LARS 10 Antennirasia 10 db MHz, ketjutettava LARS 13 Antennirasia 13 db MHz, ketjutettava LARS 18 Antennirasia 18 db MHz, ketjutettava LARS 301 Antennirasia 3 db, 3-liitintä R/TV/SAT, päättyvä LARS 314 Antennirasia 14 db, 3-liitintä R/TV/SAT, ketjutettava EDS 322 F Antennirasia 1,0/1,2 db, 3-liitintä RTV/SAT/SAT, 2:lla tulolla 6.7 Multimedia antennirasiat TV/R /DATA (kaapelimodeemi) EDM 304 Multimediarasia 4.5dB, päätyvä TV/R/Data, 5-65/ MHz GDM 310 Multimediarasia 11dB, ketjutettava TV/R/Data, 5-65/ MHz GDM 315 Multimediarasia 15dB, ketjutettava TV/R/Data, 5-65/ MHz

20 6.8 Antennirasioiden tarvikkeet LARS-KL Antennirasian keskiölevy, 48 48mm 2-reikäinen LARS-KL3 Antennirasian keskiölevy, 48 48mm 3-reikäinen LARE-PK Antennirasian pinta-asennuskotelo, mm LAREP 75 Antennirasian päätevastus, 75 ohmia 6.9 TV/R Liitosjohdot LALJ 2 A Suojattu TV-liitosjohto pituus 2 m. Luokka A LALJ 4 A Suojattu TV-liitosjohto pituus 4 m. Luokka A LALJ 2.5 A+ Kolmoissuojattu TV-liitosjohto pituus 2.5 m. Luokka A+ (IECN-kulma / IECK-suora liittimin) 6.10 Mastosuotimet, LTE estosuotimet LTE DC 015L Mastosuodin 3-tuloa, I-FM / VHF III / UHF, (47-108/ / MHz) DC läpi-syöttö UHF tuloon max. 24V 200mA. LTE800-Ready SS-48 A SAT/Terrest. suodatin /40-860MHz LF001 LTE800-estosuodin UHF-antennille, läpi MHz, esto MHz, Estovaimennus 793 MHz < 5 db, 821 MHz > 60 db. DC-läpisyötöllä, mastoasennuskotelossa LF002 LTE800-estosuodin F-uros/F-naaras, läpi MHz, esto MHz Estovaimennus 793 MHz = 7 db, 821 MHz = 25 db DC-läpisyötöllä, suora putkimallinen LF004 LTE800-estosuodin UHF-antennille, läpi MHz, esto MHz. Estovaimennus 793 MHz > 30 db, 821 MHz > 30 db. DC-läpisyötöllä, mastoasennuskotelossa

21 LTE DC 015T Mastosuodin 3-tuloa, I-FM / VHF III / UHF, (47-108/ / MHz) DC läpi-syöttö UHF tuloon max. 24V 200mA. LTE700-Ready TF001 LTE700 estosuodin UHF-antennille, läpi MHz, esto MHz Estovaimennus 703 MHz > 13 db, 733 MHz > 60 db. DC-läpisyötöllä, mastoasennuskotelossa TF005 LTE700 estosuodin F-naaras/F-naaras läpi MHz, esto MHz Estovaimennus 703 MHz > 13 db, 733 MHz > 50 db. DC-läpisyötöllä, suora putkimallinen Kaapelimodeemisuodin, DC-erotus ja galvaaninen erotus POF DL TV/Datasuodin, ant.rasian TV-pistokkeeseen asennettava, DATA tulovaim. 4dB, paluuvaim. 0.5 db, TV vaim. 4 db, pitkä tuloliitin DCS-F DC-erotin F-liittimillä K/N suora malli, DC48V, AC60V Gi 1 Galvaaninen erotin, MHz, läpimenovaimennus 0.5dB 6.12 Vahvistinkaapit Abloy lukolla LAPK 1 Pinta-asennus kaappi mitat /115mm l k s/hs LAPK 2 Pinta-asennus kaappi, mitat /120mm l k s/hs LAPK 3 Pinta-asennus kaappi, mitat /110mm l k s/hs LAPK 4 Pinta-asennus kaappi mitat /110mm l k s/hs LAPK 7 Pinta-asennus kaappi mitat /195mm l k s/hs LAPK 8 Pinta-asennus kaappi mitat /190mm l k s/hs

22 6.13 Vaimentimet, kiinteät ja säädettävät dB FM-FF Kiinteä vaimennin 3 db, F-uros / F-naaras, MHz dB FM-FF Kiinteä vaimennin 6 db, F-uros / F-naaras, MHz dB FM-FF Kiinteä vaimennin 10 db, F-uros / F-naaras, MHz dB FM-FF Kiinteä vaimennin 16 db, F-uros / F-naaras, MHz dB FM-FF Kiinteä vaimennin 20 db, F-uros / F-naaras, MHz PPA 20 Säädettävä vaimennin db, F-uros / F-naaras, MHz, max. virran läpisyöttö 300mA, SA:100dB, CENELEC Class A, DKTCOMEGA 7. MODULAATTORIT MAC HOME 1 AV/COFDM, modulaattori, MHz, Lo 80 dbuv. Ikusi MAC HD 4-tuloa: (2 A/V, HDMI, HD-SDI). COFDM lähtö. HDTV modulaattori, Ikusi MHz, Lo 80 dbuv, HDTV COFDM kuvalaatuun vaaditaan HDMI tai HD-SDI tulosignaali modulaattorille DM AV/COFDM tai QAM modulaattori, E5-E12/E21-E69, Lo 90 dbuv, LEM Video tulot CVBS / RGB / komponentti, stereo audio, MPEG2 enkooderi, RF-läpisyöttö MHz, ohjelmointi suoraan näppäimistältö, PC:llä tai Android laitteella, LCN kanava nimi/numerointi, verkko: TSID; SID; ONID; NID MHD 100 DVB-T Full HD Modulaattori 1 x HDMI, 1 x CVBS, MPEG-4 enkooderi / COFDM E5-12, E21-69 ( MHz), Lo 90 dbuv, RF-läpisyöttö

23 8. MITTALAITTEET DIGIAIR PRO T2/C DIGIAIR PRO CATV LCD-näyttö,45-862MHz, DVB-T/T2 ja C, kanavateho, C/N, PreBER, PostBER, tulotehoalue dbµv, spektri, pylväs-spektri, MER (DVB-T2), Emitor LCD-näyttö,45-862MHz, DVB- C, kanavateho, MER, BER, konstellaatio kuva, tulotehoalue dbµv, spektri, pylväs-spektri QAM , 2-7 Msymb, Emitor MSK 30 Antennimittalaite, 4,3 kosketusnäyttö, MHz / MHz, DVB-T/T2, DVB-C, DVB-H, DVB-S/ S2, ULA, MPEG 2/4 dekooderi kuvailmaisuun, taso, BER, MER, konstellaatiokuva, spektri, DiSEq TM 1.2, datalogger. Kathrein VAROS 306 ALL IN MSK 130 VAROS 306 mittalaite, väri-tft 5,0, MHz, CI, DVB-T/T2, DAB/DAB+, DVB-C, DVB-S/S2, MPEG2/4. KWS Antennimittalaite, 9 kosketusnäyttö, MHz / MHz, DVB-T/T2, DVB-C, DVB-H, DVB-S/S2, ULA, paluusuunta 5-65 MHz reaaliaikainen konstellaatiokuva, spektri, MPEG 2/4 dekooderi, CA moduulipaikka, DiSEq TM 1.2, datalogger, HDMI. Kathrein MSK 130 / O Antennimittalaite, 9 kosketusnäyttö, MHz / MHz, DVB-T/T2, DVB-C, DVB-H, DVB-S/S2, ULA, paluusuunta 5-65 MHz, reaaliaikainen konstellaatiokuva, spektri, MPEG 2/4 dekooderi, CA moduulipaikka, DiSEq TM 1.2, datalogger, HDMI. Lisäksi optisen tehon mittaus nm, Pin dbm, FC/Click! Adapteri. Kathrein NG 500 Kohinageneraattori MHz, lähtötaso 80dBuV. Ladattava Ni-MH akku (1500mAh) toiminta-aika 4h, virtalähde 12-16V (240mA), kantolaukku. Unaohm IRM 232 Kaapelitutka m, dynam. 40 db.ladattava Ni-MH akku 6V 550mAh. KWS

24 9. ANTENNIJÄRJESTELMÄT ESIMERKKIKUVAT 9.1 Pientalon antennijärjestelmä LTE 800 Mastohattu LAMT UHF-Antenni LAi UHF-Antenni LAi VHF-antenni LAi 9 E VHF-antenni LAi 13 E ULA-Antenni LAi 111 Z Mastovahvistin MA 080LKIT Sis.vahvistimen ja virtalähteen (PI 008) Mastoputki LAMP Mastokiinnike LAMK 38/ Teleskooppikiinnike LAMT Mastovahvistimen virtalähde 12 VDC (PI 008) Haaroitin neljään LAH 4-12P Päätevastus FL 75 P Antennirasia LARS 02 4 kpl Pientalon antennijärjestelmä antenniverkon radio- ja tv-ohjelmien vastaanottoon. TV-ohjelmien vastaanottoon käytetään LAi 44 tai LAi 91 UHF-antennia sekä LAi 9 E5-12 tai LAi 13 E5-12 VHF-antennia. Radiokakanavat vastaanotetaan LAi 111 Z ULA-antennilla. Mastoputkena käytetään kuumasinkittyä LAMP 38 -antennimastoa, joka kiinnitetään seinään LAMK 38/60 -avattavalla mastokiinnikkeellä ja LAMT 9 -teleskooppikiinnikkeellä. Maston päähän asennetaan mastohattu LAMT 1. Mastovahvistimella MA 080LKIT yhdistetään antenneilta tulevat signaalit samaan kaapeliin. Asennuskaapelina käytetään esimerkiksi RP705 -antennikaapelia, joka liitetään mastovahvistimeen ja tämän virtalähteeseen vesitiiviillä kompressoivalla FL75/6.7 CMP F-liittimellä tai F Self Install -kompressioliittimellä. Jakoverkon tähtipisteenä toimii LAH 4-12P -päättyvä haaroitin neljään ( MHz) jolla signaalit jaetaan LARS 02 -antennirasioille ( MHz). Mahdollisesti käyttämättä jääneet haaroittimen lähdöt päätetään FL 75P päätevastuksella. Antennirasian kanssa käytetään LARS-KL -keskiölevyä ja liitosjohdoksi LALJ 2 A. 24

25 9.2 Yhteisantennijärjestelmä LTE 800 UHF-Antenni LAi UHF-Antenni LAi VHF-antenni LAi 9 E VHF-antenni LAi 13 E ULA-Antenni LAi 111 Z Antennimasto LAM 45/ Tarvikepakkaus LAMT Tukiputki LATP 50/ Tarvikepakkaus LAMT Päävahvistin ONE AT 406SAW ATV 450SAW AT 450SAW Jaotin kahteen LAJ Jaotin neljään LAJ Haaroitin kahteen LAH 2-12P Haaroitin neljään LAH 4-12P Päättyvä rasia LARS Yhteisantennijärjestelmä antenniverkon radio- ja tv-ohjelmien vastaanottoon suorajakeluna. TV-ohjelmien vastaanottoon käytetään LAi 44 tai LAi 91 UHF-antennia sekä LAi 9 E5-12 tai LAi 13 E5-12 VHF-antennia sekä radiovastaanottoon LAi 111 Z -antennia Mastoputkena käytetään kuumasinkittyä LAM 45/6 -antennimastoa ja asennukseen LATP 50/2 tukiputkea. Mastoputken tiivistykseen käytetään LAMT 21 -tarvikepakkausta ja tukiputken asennukseen ja tiivistykseen LAMT 30 -tarvikepakkausta. Päävahvistimeksi asennetaan jokin seuraava ohjelmoitava päävahvistin: ONE 118, AT 406SAW, ATV 450SAW tai AT 450SAW Asennuskaapelina käytetään esimerkiksi RP 705 -antennikaapelia, joka liitetään ohjelmoitavaan päävahvistimeen FL 75/6.7 CMP F-kompressioliittimellä tai F Self Install F-kompressioliittimellä. Jakoverkko on tähtimäinen ja se on toteutettu LAJ-sarjan 1000 MHz jaottimilla sekä LAH-Sarjan 1000 MHz haaroittimilla. Päättyvänä rasiana käytetään LARS 02-antennirasiaa sekä LARS-KL-keskiölevyä. Asennukseen rasialta televisiolle käytetään 2m TV-liitosjohtoa LALJ 2 A. 25

26 9.3 Pientalon antennijärjestelmä LTE 700 Mastohattu LAMT UHF-Antenni LAi 44 LTE UHF-Antenni LAi 91 LTE VHF-antenni LAi 9 E VHF-antenni LAi 13 E ULA-Antenni LAi 111 Z Mastovahvistin MA 080TKIT Sis.vahvistimen ja virtalähteen (PI 008) Mastoputki LAMP Mastokiinnike LAMK 38/ Teleskooppikiinnike LAMT Mastovahvistimen virtalähde 12 VDC (PI 008) Haaroitin neljään LAH 4-12P Päätevastus FL 75 P Antennirasia LARS 02 4 kpl Pientalon antennijärjestelmä antenniverkon radio- ja tv-ohjelmien vastaanottoon. TV-ohjelmien vastaanottoon käytetään LAi 44 LTE700 tai LAi 91 LTE700 UHF-antennia sekä LAi 9 E5-12 tai LAi 13 E5-12 VHF-antennia. Radiokakanavat vastaanotetaan LAi 111 Z ULA-antennilla. Mastoputkena käytetään kuumasinkittyä LAMP 38 -antennimastoa, joka kiinnitetään seinään LAMK 38/60 -avattavalla mastokiinnikkeellä ja LAMT 9 -teleskooppikiinnikkeellä. Maston päähän asennetaan mastohattu LAMT 1. Mastovahvistimella MA 080TKIT yhdistetään antenneilta tulevat signaalit samaan kaapeliin. Asennuskaapelina käytetään esimerkiksi RP705 -antennikaapelia, joka liitetään mastovahvistimeen ja tämän virtalähteeseen vesitiiviillä kompressoivalla FL75/6.7 CMP F-liittimellä tai F Self Install -kompressioliittimellä. Jakoverkon tähtipisteenä toimii LAH 4-12P -päättyvä haaroitin neljään ( MHz) jolla signaalit jaetaan LARS 02 -antennirasioille ( MHz). Mahdollisesti käyttämättä jääneet haaroittimen lähdöt päätetään FL 75P päätevastuksella. Antennirasian kanssa käytetään LARS-KL -keskiölevyä ja liitosjohdoksi LALJ 2 A. 26

27 9.4 Yhteisantennijärjestelmä LTE 700 UHF-Antenni LAi 44 LTE UHF-Antenni LAi 91 LTE VHF-antenni LAi 9 E VHF-antenni LAi 13 E ULA-Antenni LAi 111 Z Antennimasto LAM 45/ Tarvikepakkaus LAMT Tukiputki LATP 50/ Tarvikepakkaus LAMT Päävahvistin ONE AT 406SAW ATV 450SAW AT 450SAW Jaotin kahteen LAJ Jaotin neljään LAJ Haaroitin kahteen LAH 2-12P Haaroitin neljään LAH 4-12P Päättyvä rasia LARS Yhteisantennijärjestelmä antenniverkon radio- ja tv-ohjelmien vastaanottoon suorajakeluna. TV-ohjelmien vastaanottoon käytetään LAi 44 LTE700 tai LAi 91 LTE700 UHF-antennia sekä LAi 9 E5-12 tai LAi 13 E5-12 VHF-antennia sekä radiovastaanottoon LAi 111 Z -antennia Mastoputkena käytetään kuumasinkittyä LAM 45/6 -antennimastoa ja asennukseen LATP 50/2 tukiputkea. Mastoputken tiivistykseen käytetään LAMT 21 -tarvikepakkausta ja tukiputken asennukseen ja tiivistykseen LAMT 30 -tarvikepakkausta. Päävahvistimeksi asennetaan jokin seuraava ohjelmoitava päävahvistin: ONE 118, AT 406SAW, ATV 450SAW tai AT 450SAW Asennuskaapelina käytetään esimerkiksi RP 705 -antennikaapelia, joka liitetään ohjelmoitavaan päävahvistimeen FL 75/6.7 CMP F-kompressioliittimellä tai F Self Install F-kompressioliittimellä. Jakoverkko on tähtimäinen ja se on toteutettu LAJ-sarjan 1000 MHz jaottimilla sekä LAH-Sarjan 1000 MHz haaroittimilla. Päättyvänä rasiana käytetään LARS 02-antennirasiaa sekä LARS-KL-keskiölevyä. Asennukseen rasialta televisiolle käytetään 2m TV-liitosjohtoa LALJ 2 A. 27

28 10. LIITINTAULUKOT 10.1 Liittimet eri kaapeleille Kompressio F-LIITIN uros Kompressio BNC-LIITIN uros IEC liitin, kulma uros IEC liitin, kulma naaras Hard Line F-LIITIN uros Hard Line F-LIITIN naaras AL 102A TSA, AL 112, CAVEL RP 705 ja AL 113 FL 75/6.7 CMP F F-56-CX3 7.0 QM BNCM-56-CX IECM LARP IECF LARP 75 N FM TELLU 13 FL 75/6.7 CMP F F-56-CX3 7.0 QM BNCM-56-CX IECM LARP IECF LARP 75 N FM AL , CU 117, DG11, RG 11, PRG 11 FM-RG11-CX3-QM FM N 92 CU ja NL 92 CU FM CAVEL 22/99FC FM CAVEL 27/ 115FC ja N 115 CU FM FF TELLU 7 FM-RG11-CX3-QM FM FF TELLU 5 FM FF TELLU 3 M103-FF MCUM 1.1/7.3 FM FF RG 59 F / F / BNCM-59-CX CAVEL VSHD BNCM-60-CX3 MINI Taulukon käyttö: Hae tarvitsemasi liitintyyppi yläpalkista sekä kaapeli vasemmanpuoleisesta palkista. Liiku vasemmalta - oikealle ja ylhäältä alaspäin. Risteyskohdasta löydät tarvitsemasi liittimen. 28

29 10.2 Vaihto- ja jatkoliitintaulukko AL102,112, AL113, RP 705, TELLU 13 AL 117, AL 118, AL 119HF, CU 117, RG 11, DG 11 CAVEL 22/99FC CAVEL 27/115FC N115 CU NL115 CU LSZH TELLU 7 TELLU 5 TELLU 3 MCUM 1.1/7.3 RG 59 AL102,112, 113, RP 705 TELLU 13 SP SR SR SR Snro. SR SR M103-A AL CU117 RG11 SR SP SR SR SR SR CAVEL 22/99FC M103-A SR SP CAVEL 27/115 N115 CU SR Snro SR SP TELLU 7 SR SR SP SR M103-B107- SPR SR TELLU 5 SR SR SP SR Snro SR Snro. TELLU 3 M103-A M103- B107-SPR SR Snro. M103-SPL MCUM 1.1/7.3 SR SR SR Snro. SP RG 59 SP Taulukon käyttö: Hae tarvitsemasi kaapeli vasemmasta palkista sekä yläpalkista. Liiku vasemmalta - oikealle ja ylhäältä alaspäin. Risteyskohdasta löydät tarvitsemasi jatko- tai vaihtoliittimen. SP- lyhenne tarkoittaa jatkoliitintä. Liittimellä kytketään yhteen kaksi fyysisesti samankokoista kaapelia. SR- lyhenne tarkoittaa vaihtoliitintä. Liittimellä kytketään yhteen kaksi fyysisesti erikokoista kaapelia Keltainen numero yläpalkissa ilmoittaa millä numerolla kutakin kaapelia ilmaistaan. Esimerkiksi AL 117 = 32 ja Tellu 7 = 12. Vaihtoliitin AL117 - Tellu 7 = SR

30 11. Rexel myymälät PALVELUMYYMÄLÄT 24/7 Espoo Martinsillantie Espoo puh Helsinki (Hermanni) Kyläsaarenkatu 9 D Helsinki puh Helsinki (Pasila) Asemapäällikönkatu Helsinki puh Hyvinkää Metsäkaari Hyvinkää puh Joensuu Teollisuuskatu Joensuu puh Jyväskylä Alasinkatu Jyväskylä puh Kotka Takojantie 4 B Kotka puh Kuopio Leväsentie Kuopio puh Lahti Alavankatu Lahti puh Lappeenranta Mäntysuonkatu Lappeenranta puh Nokia Kolmenkulmantie Nokia puh Oulu Jääsalontie Oulu puh Pori Hevoshaankatu 7 C Pori puh Raahe Antinkankaantie Raahe puh Rauma Isometsäntie Rauma puh Rovaniemi Teollisuustie Rovaniemi puh Seinäjoki Tuottajantie Seinäjoki puh Tampere Sammon valtatie Tampere puh

31 Turku Louhimontie Raisio puh Vaasa Varastokatu Vaasa puh Vantaa (Vapaala) Torpantie Vantaa puh Vantaa (Virkatie) Virkatie Vantaa puh ITSEPALVELUMYYMÄLÄT 24/7 Forssa Viksbergintie Forssa Hamina Teollisuuskatu Hamina Kerava Jäspilänkatu Kerava Kouvola Kaitilankatu Kouvola Kuusamo Oravantie Kuusamo Mikkeli Laiturikatu Mikkeli Porvoo Kuninkaantie Porvoo Valkeakoski Sammonkatu Valkeakoski NOUTOPISTE 24/7 Kokkola Mestarintie Kokkola Heinola Siltakatu Heinola Kamppi Ruoholahdenkatu Helsinki Hämeenlinna Luukkaankatu Hämeenlinna Kaarina Hallimestarinkatu Kaarina Vaihde Puh Fax Puheluiden hinnat: Soitettaessa kotimaan kiinteän verkon liittymästä puhelun hinta on 8.21 snt/puhelu snt/min. Soitettaessa kotimaan matkapuhelinverkosta puhelun hinta on 8.21 snt/puhelu snt/min. 31

32 Laatuantenni Oy Rälssintie HELSINKI +358 (0)
