1 Leica Viva GNSS Varusteet

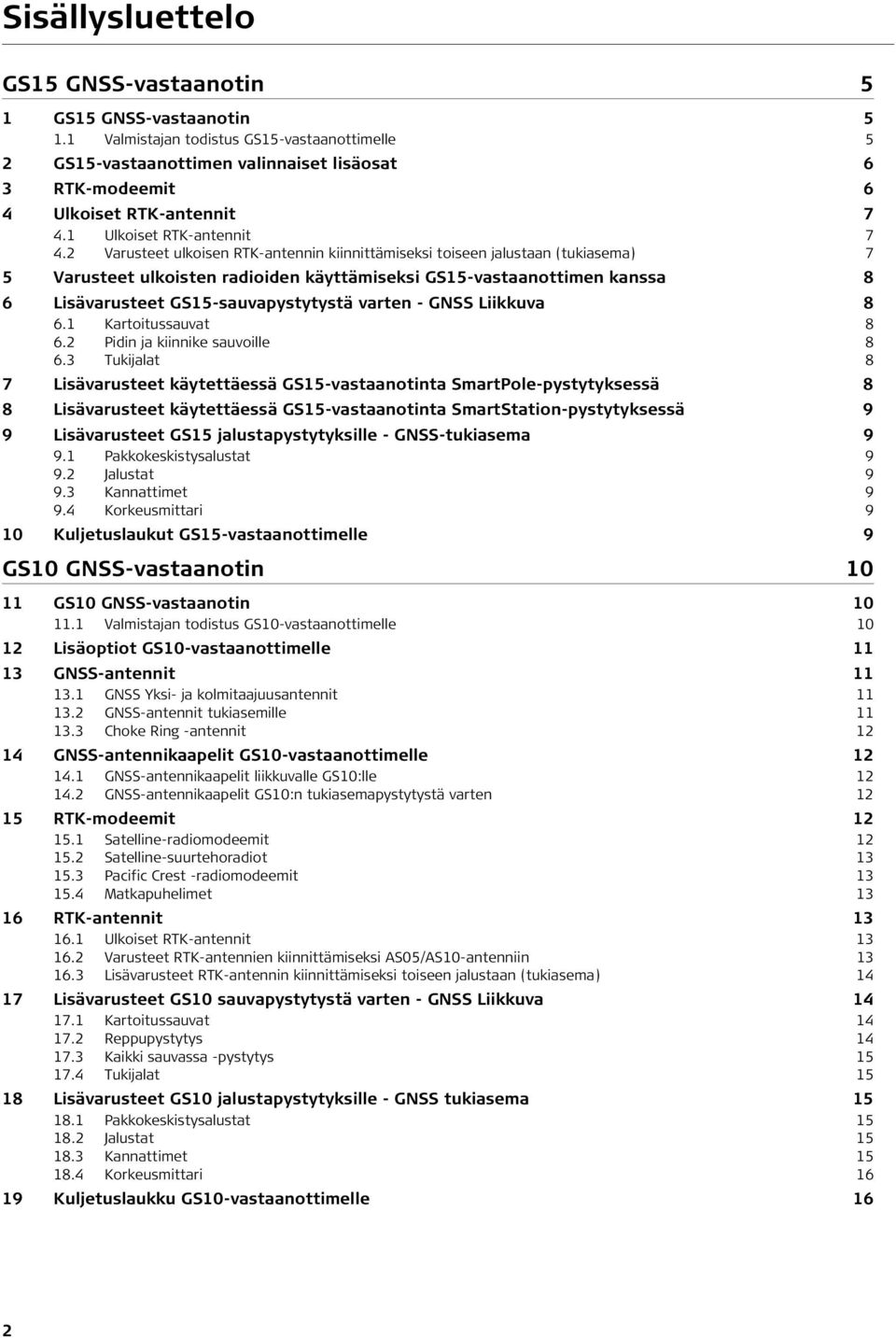

2 Sisällysluettelo GS15 GNSS-vastaanotin 5 1 GS15 GNSS-vastaanotin Valmistajan todistus GS15-vastaanottimelle 5 2 GS15-vastaanottimen valinnaiset lisäosat 6 3 RTK-modeemit 6 4 Ulkoiset RTK-antennit Ulkoiset RTK-antennit Varusteet ulkoisen RTK-antennin kiinnittämiseksi toiseen jalustaan (tukiasema) 7 5 Varusteet ulkoisten radioiden käyttämiseksi GS15-vastaanottimen kanssa 8 6 Lisävarusteet GS15-sauvapystytystä varten - GNSS Liikkuva Kartoitussauvat Pidin ja kiinnike sauvoille Tukijalat 8 7 Lisävarusteet käytettäessä GS15-vastaanotinta SmartPole-pystytyksessä 8 8 Lisävarusteet käytettäessä GS15-vastaanotinta SmartStation-pystytyksessä 9 9 Lisävarusteet GS15 jalustapystytyksille - GNSS-tukiasema Pakkokeskistysalustat Jalustat Kannattimet Korkeusmittari 9 10 Kuljetuslaukut GS15-vastaanottimelle 9 GS10 GNSS-vastaanotin GS10 GNSS-vastaanotin Valmistajan todistus GS10-vastaanottimelle Lisäoptiot GS10-vastaanottimelle GNSS-antennit GNSS Yksi- ja kolmitaajuusantennit GNSS-antennit tukiasemille Choke Ring -antennit GNSS-antennikaapelit GS10-vastaanottimelle GNSS-antennikaapelit liikkuvalle GS10:lle GNSS-antennikaapelit GS10:n tukiasemapystytystä varten RTK-modeemit Satelline-radiomodeemit Satelline-suurtehoradiot Pacific Crest -radiomodeemit Matkapuhelimet RTK-antennit Ulkoiset RTK-antennit Varusteet RTK-antennien kiinnittämiseksi AS05/AS10-antenniin Lisävarusteet RTK-antennin kiinnittämiseksi toiseen jalustaan (tukiasema) Lisävarusteet GS10 sauvapystytystä varten - GNSS Liikkuva Kartoitussauvat Reppupystytys Kaikki sauvassa -pystytys Tukijalat Lisävarusteet GS10 jalustapystytyksille - GNSS tukiasema Pakkokeskistysalustat Jalustat Kannattimet Korkeusmittari Kuljetuslaukku GS10-vastaanottimelle 16 2

3 GS12 GNSS -vastaanotin GS12 GNSS -vastaanotin GS12 GNSS SmartAntenna Valmistajan todistus GS12-vastaanottimelle Ylimääräiset GS12-vastaanottimen ohjelmisto-optiot Lisävarusteet GS12 GNSS Liikkuvalle Kartoitussauvat Pidin ja kiinnike sauvoille Tukijalat Kuljetuslaukku GS12-vastaanottimelle Lisävarusteet käytettäessä GS12-vastaanotinta SmartPole-pystytyksessä Lisävarusteet käytettäessä GS12-vastaanotinta SmartStation-pystytyksessä 18 GS08 GNSS -vastaanotin GS08 SmartAntenna Ylimääräiset GS08-vastaanottimen ohjelmisto-optiot Lisävarusteet GS08:lle Kartoitussauvat Pidin ja kiinnike sauvoille Kuljetuslaukku GS08:lle 19 Lisävarusteet GS15-, GS10-, GS08- ja GS12-vastaanottimelle Virtalähde Sisäiset akut GS15-, GS12- ja GS08-vastanottimelle Sisäiset akut GS10-vastaanottimelle Ulkoinen virtalähde GS10- ja GS15-vastaanottimelle Akkulaturit Tiedon tallennus ja tiedonsiirto Muistilaitteet GS10- ja GS15-vastaanottimelle Kortin lukijalaite Tiedonsiirtokaapelit Kaapelit, joilla GS08/GS10/GS12/GS15 kytketään CS-tallentimeen 21 Viva Uno GNSS -vastaanotin GNSS-antennit Viva Uno:lle Viva Unon varusteet Sisäinen akku Lisävarusteet virransyötölle Kuljetuslaukut ja rannelenkit Viva Unolle Tiedonsiirtokaapelit Lisävarusteet Viva Unon sauvapystytystä varten - GNSS Liikkuva Kartoitussauvat Kaikki sauvassa -pystytys Lisävarusteet Viva Unon jalustapystytyksille - GNSS-tukiasema Pakkokeskistysalustat Jalustat Kannattimet Korkeusmittari Kuljetuslaukku Viva Uno GNSS -vastaanottimelle 24 3

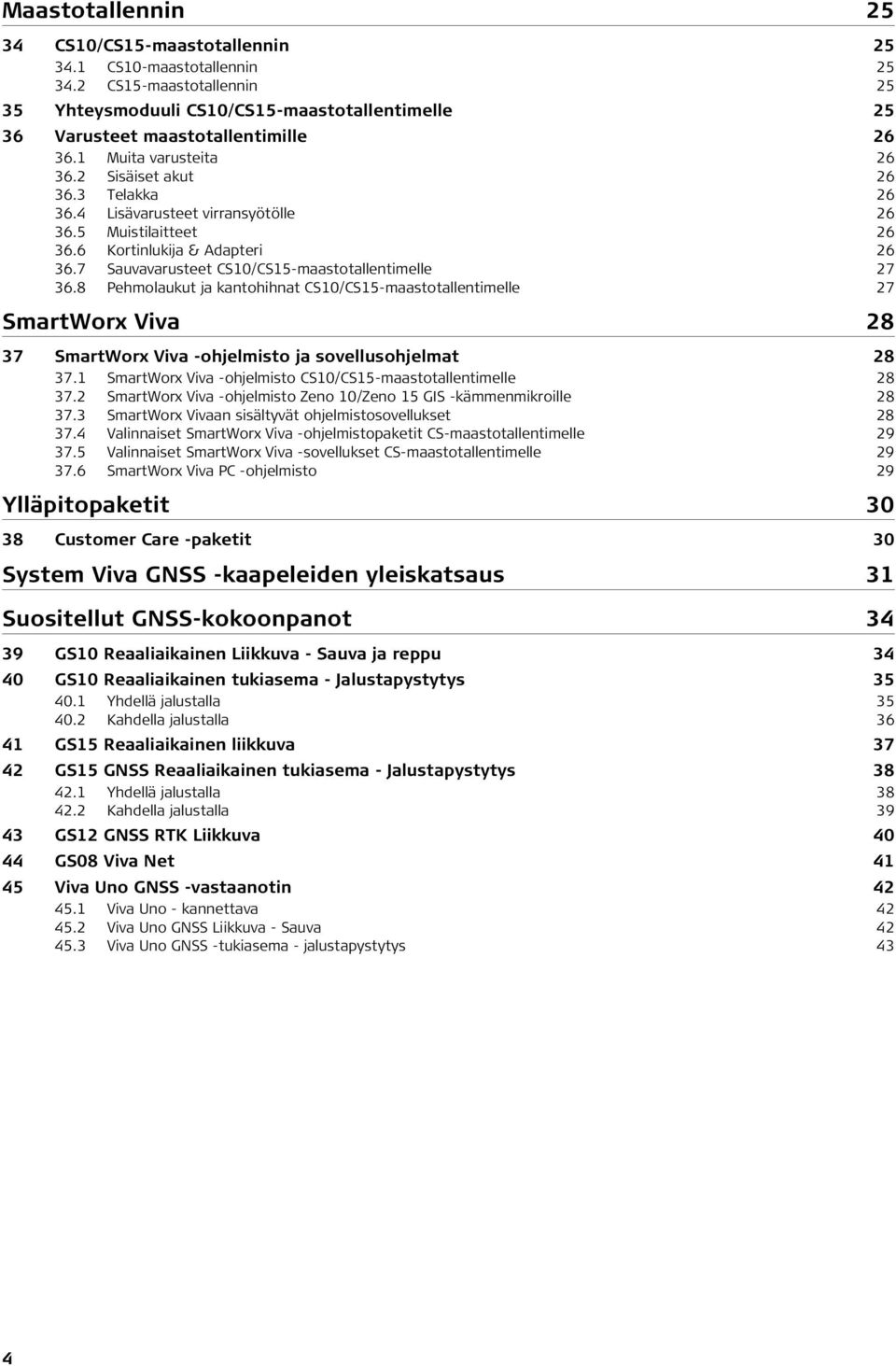

4 Maastotallennin CS10/CS15-maastotallennin CS10-maastotallennin CS15-maastotallennin Yhteysmoduuli CS10/CS15-maastotallentimelle Varusteet maastotallentimille Muita varusteita Sisäiset akut Telakka Lisävarusteet virransyötölle Muistilaitteet Kortinlukija & Adapteri Sauvavarusteet CS10/CS15-maastotallentimelle Pehmolaukut ja kantohihnat CS10/CS15-maastotallentimelle 27 SmartWorx Viva SmartWorx Viva -ohjelmisto ja sovellusohjelmat SmartWorx Viva -ohjelmisto CS10/CS15-maastotallentimelle SmartWorx Viva -ohjelmisto Zeno 10/Zeno 15 GIS -kämmenmikroille SmartWorx Vivaan sisältyvät ohjelmistosovellukset Valinnaiset SmartWorx Viva -ohjelmistopaketit CS-maastotallentimelle Valinnaiset SmartWorx Viva -sovellukset CS-maastotallentimelle SmartWorx Viva PC -ohjelmisto 29 Ylläpitopaketit Customer Care -paketit 30 System Viva GNSS -kaapeleiden yleiskatsaus 31 Suositellut GNSS-kokoonpanot GS10 Reaaliaikainen Liikkuva - Sauva ja reppu GS10 Reaaliaikainen tukiasema - Jalustapystytys Yhdellä jalustalla Kahdella jalustalla GS15 Reaaliaikainen liikkuva GS15 GNSS Reaaliaikainen tukiasema - Jalustapystytys Yhdellä jalustalla Kahdella jalustalla GS12 GNSS RTK Liikkuva GS08 Viva Net Viva Uno GNSS -vastaanotin Viva Uno - kannettava Viva Uno GNSS Liikkuva - Sauva Viva Uno GNSS -tukiasema - jalustapystytys 43 4

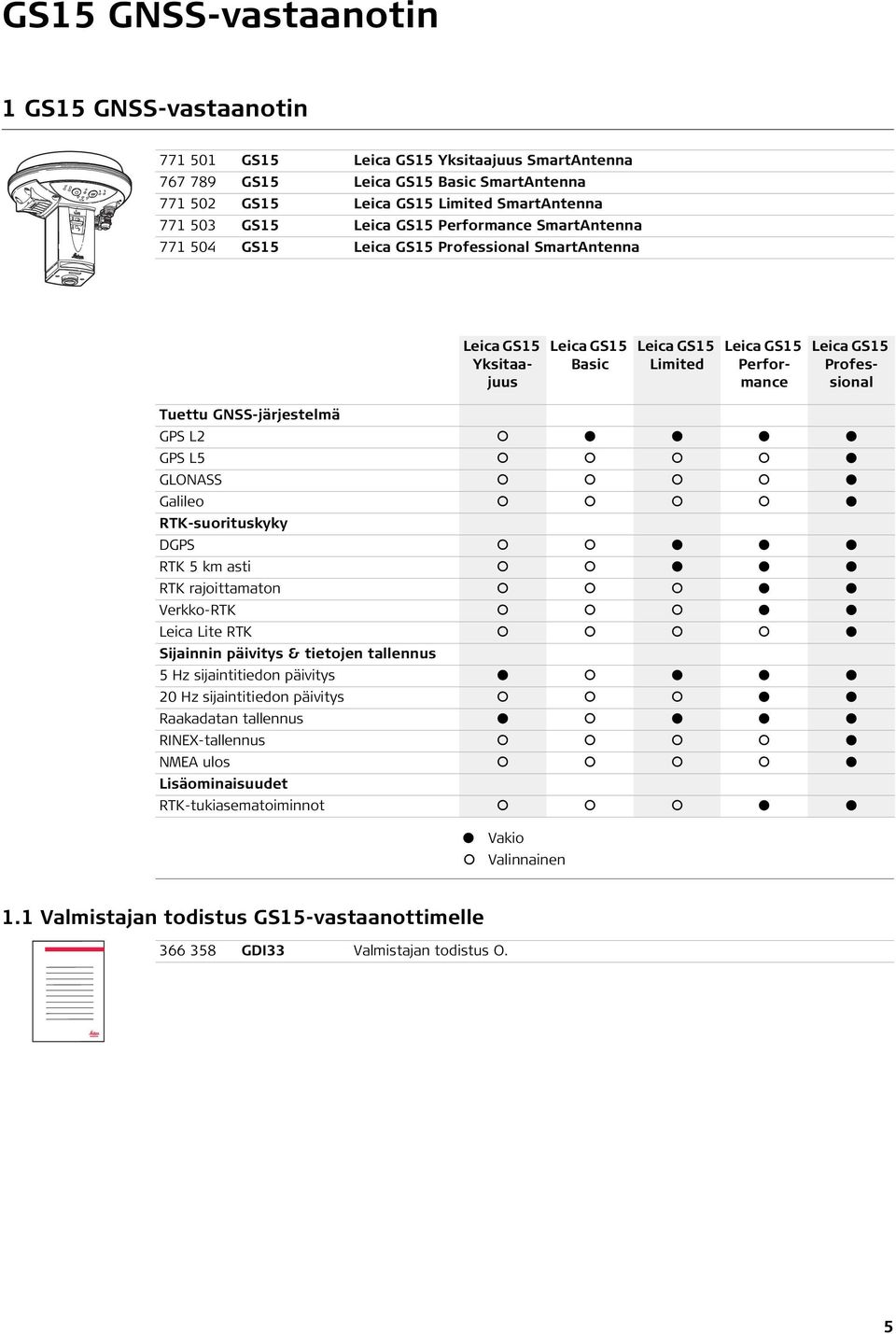

5 GS15 GNSS-vastaanotin 1 GS15 GNSS-vastaanotin GS15 Leica GS15 Yksitaajuus SmartAntenna GS15 Leica GS15 Basic SmartAntenna GS15 Leica GS15 Limited SmartAntenna GS15 Leica GS15 Performance SmartAntenna GS15 Leica GS15 Professional SmartAntenna Leica GS15 Yksitaajuus Leica GS15 Basic Leica GS15 Limited Leica GS15 Performance Leica GS15 Professional Tuettu GNSS-järjestelmä GPS L2 GPS L5 GLONASS Galileo RTK-suorituskyky DGPS RTK 5 km asti RTK rajoittamaton Verkko-RTK Leica Lite RTK Sijainnin päivitys & tietojen tallennus 5 Hz sijaintitiedon päivitys 20 Hz sijaintitiedon päivitys Raakadatan tallennus RINEX-tallennus NMEA ulos Lisäominaisuudet RTK-tukiasematoiminnot Vakio Valinnainen 1.1 Valmistajan todistus GS15-vastaanottimelle GDI33 Valmistajan todistus O. 5

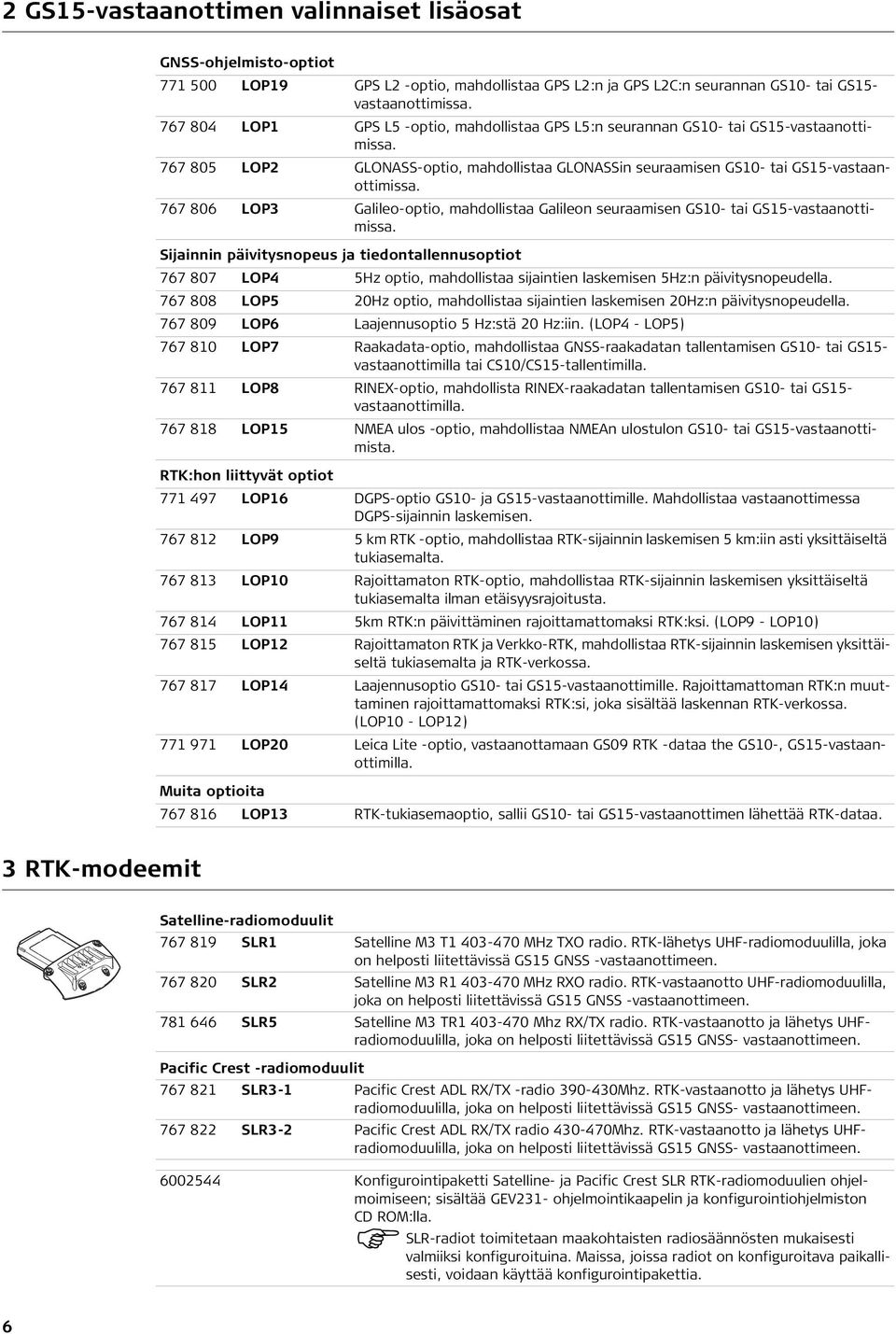

6 2 GS15-vastaanottimen valinnaiset lisäosat GNSS-ohjelmisto-optiot LOP19 GPS L2 -optio, mahdollistaa GPS L2:n ja GPS L2C:n seurannan GS10- tai GS15- vastaanottimissa LOP1 GPS L5 -optio, mahdollistaa GPS L5:n seurannan GS10- tai GS15-vastaanottimissa LOP2 GLONASS-optio, mahdollistaa GLONASSin seuraamisen GS10- tai GS15-vastaanottimissa LOP3 Galileo-optio, mahdollistaa Galileon seuraamisen GS10- tai GS15-vastaanottimissa. Sijainnin päivitysnopeus ja tiedontallennusoptiot LOP4 5Hz optio, mahdollistaa sijaintien laskemisen 5Hz:n päivitysnopeudella LOP5 20Hz optio, mahdollistaa sijaintien laskemisen 20Hz:n päivitysnopeudella LOP6 Laajennusoptio 5 Hz:stä 20 Hz:iin. (LOP4 - LOP5) LOP7 Raakadata-optio, mahdollistaa GNSS-raakadatan tallentamisen GS10- tai GS15- vastaanottimilla tai CS10/CS15-tallentimilla LOP8 RINEX-optio, mahdollista RINEX-raakadatan tallentamisen GS10- tai GS15- vastaanottimilla LOP15 NMEA ulos -optio, mahdollistaa NMEAn ulostulon GS10- tai GS15-vastaanottimista. RTK:hon liittyvät optiot LOP16 DGPS-optio GS10- ja GS15-vastaanottimille. Mahdollistaa vastaanottimessa DGPS-sijainnin laskemisen LOP9 5 km RTK -optio, mahdollistaa RTK-sijainnin laskemisen 5 km:iin asti yksittäiseltä tukiasemalta LOP10 Rajoittamaton RTK-optio, mahdollistaa RTK-sijainnin laskemisen yksittäiseltä tukiasemalta ilman etäisyysrajoitusta LOP11 5km RTK:n päivittäminen rajoittamattomaksi RTK:ksi. (LOP9 - LOP10) LOP12 Rajoittamaton RTK ja Verkko-RTK, mahdollistaa RTK-sijainnin laskemisen yksittäiseltä tukiasemalta ja RTK-verkossa LOP14 Laajennusoptio GS10- tai GS15-vastaanottimille. Rajoittamattoman RTK:n muuttaminen rajoittamattomaksi RTK:si, joka sisältää laskennan RTK-verkossa. (LOP10 - LOP12) LOP20 Leica Lite -optio, vastaanottamaan GS09 RTK -dataa the GS10-, GS15-vastaanottimilla. Muita optioita LOP13 RTK-tukiasemaoptio, sallii GS10- tai GS15-vastaanottimen lähettää RTK-dataa. 3 RTK-modeemit Satelline-radiomoduulit SLR1 Satelline M3 T MHz TXO radio. RTK-lähetys UHF-radiomoduulilla, joka on helposti liitettävissä GS15 GNSS -vastaanottimeen SLR2 Satelline M3 R MHz RXO radio. RTK-vastaanotto UHF-radiomoduulilla, joka on helposti liitettävissä GS15 GNSS -vastaanottimeen SLR5 Satelline M3 TR Mhz RX/TX radio. RTK-vastaanotto ja lähetys UHFradiomoduulilla, joka on helposti liitettävissä GS15 GNSS- vastaanottimeen. Pacific Crest -radiomoduulit SLR3-1 Pacific Crest ADL RX/TX -radio Mhz. RTK-vastaanotto ja lähetys UHFradiomoduulilla, joka on helposti liitettävissä GS15 GNSS- vastaanottimeen SLR3-2 Pacific Crest ADL RX/TX radio Mhz. RTK-vastaanotto ja lähetys UHFradiomoduulilla, joka on helposti liitettävissä GS15 GNSS- vastaanottimeen Konfigurointipaketti Satelline- ja Pacific Crest SLR RTK-radiomoduulien ohjelmoimiseen; sisältää GEV231- ohjelmointikaapelin ja konfigurointiohjelmiston CD ROM:lla. SLR-radiot toimitetaan maakohtaisten radiosäännösten mukaisesti valmiiksi konfiguroituina. Maissa, joissa radiot on konfiguroitava paikallisesti, voidaan käyttää konfigurointipakettia. 6

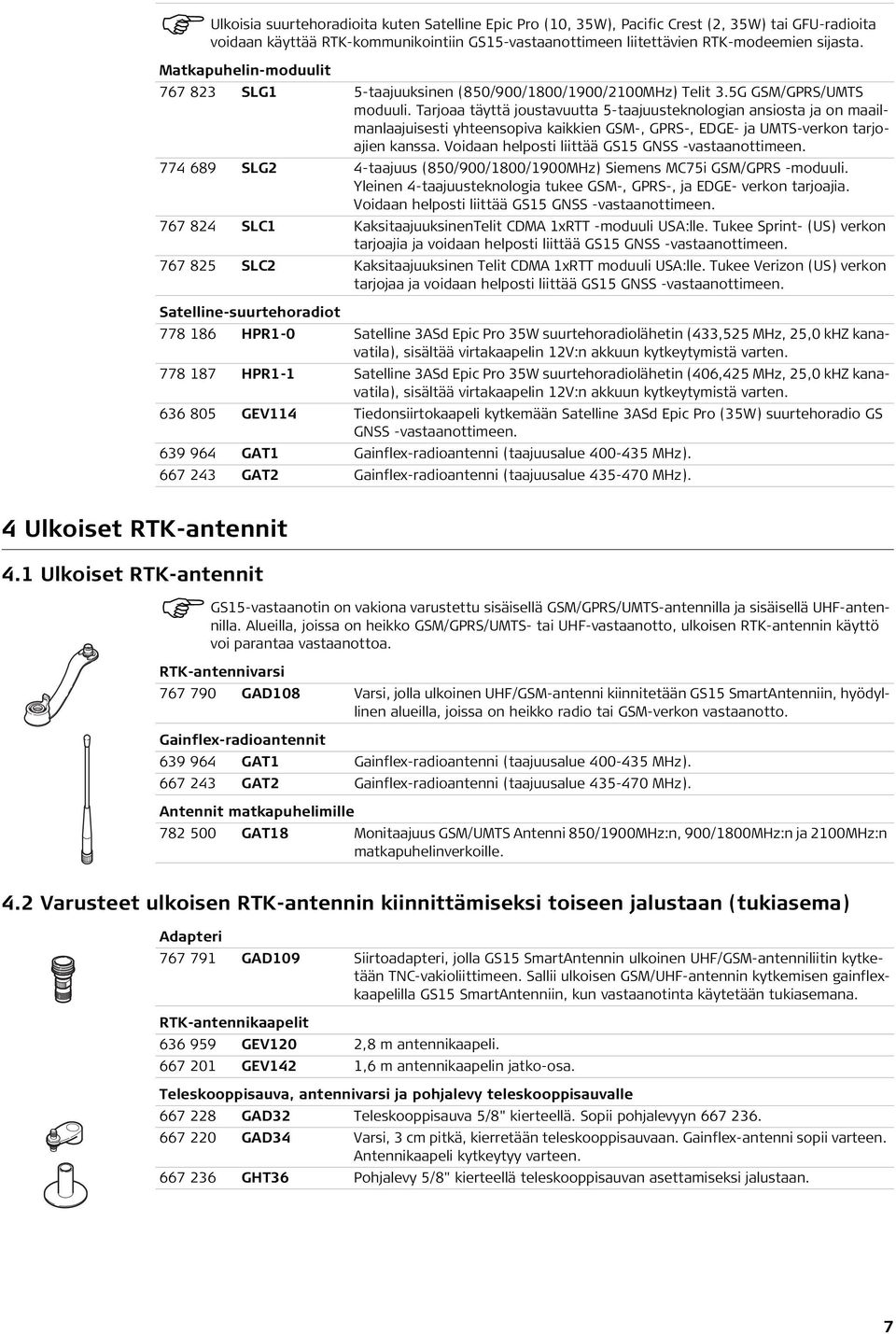

7 Ulkoisia suurtehoradioita kuten Satelline Epic Pro (10, 35W), Pacific Crest (2, 35W) tai GFU-radioita voidaan käyttää RTK-kommunikointiin GS15-vastaanottimeen liitettävien RTK-modeemien sijasta. Matkapuhelin-moduulit SLG1 5-taajuuksinen (850/900/1800/1900/2100MHz) Telit 3.5G GSM/GPRS/UMTS moduuli. Tarjoaa täyttä joustavuutta 5-taajuusteknologian ansiosta ja on maailmanlaajuisesti yhteensopiva kaikkien GSM-, GPRS-, EDGE- ja UMTS-verkon tarjoajien kanssa. Voidaan helposti liittää GS15 GNSS -vastaanottimeen SLG2 4-taajuus (850/900/1800/1900MHz) Siemens MC75i GSM/GPRS -moduuli. Yleinen 4-taajuusteknologia tukee GSM-, GPRS-, ja EDGE- verkon tarjoajia. Voidaan helposti liittää GS15 GNSS -vastaanottimeen SLC1 KaksitaajuuksinenTelit CDMA 1xRTT -moduuli USA:lle. Tukee Sprint- (US) verkon tarjoajia ja voidaan helposti liittää GS15 GNSS -vastaanottimeen SLC2 Kaksitaajuuksinen Telit CDMA 1xRTT moduuli USA:lle. Tukee Verizon (US) verkon tarjojaa ja voidaan helposti liittää GS15 GNSS -vastaanottimeen. Satelline-suurtehoradiot HPR1-0 Satelline 3ASd Epic Pro 35W suurtehoradiolähetin (433,525 MHz, 25,0 khz kanavatila), sisältää virtakaapelin 12V:n akkuun kytkeytymistä varten HPR1-1 Satelline 3ASd Epic Pro 35W suurtehoradiolähetin (406,425 MHz, 25,0 khz kanavatila), sisältää virtakaapelin 12V:n akkuun kytkeytymistä varten GEV114 Tiedonsiirtokaapeli kytkemään Satelline 3ASd Epic Pro (35W) suurtehoradio GS GNSS -vastaanottimeen GAT1 Gainflex-radioantenni (taajuusalue MHz) GAT2 Gainflex-radioantenni (taajuusalue MHz). 4 Ulkoiset RTK-antennit 4.1 Ulkoiset RTK-antennit GS15-vastaanotin on vakiona varustettu sisäisellä GSM/GPRS/UMTS-antennilla ja sisäisellä UHF-antennilla. Alueilla, joissa on heikko GSM/GPRS/UMTS- tai UHF-vastaanotto, ulkoisen RTK-antennin käyttö voi parantaa vastaanottoa. RTK-antennivarsi GAD108 Varsi, jolla ulkoinen UHF/GSM-antenni kiinnitetään GS15 SmartAntenniin, hyödyllinen alueilla, joissa on heikko radio tai GSM-verkon vastaanotto. Gainflex-radioantennit GAT1 Gainflex-radioantenni (taajuusalue MHz) GAT2 Gainflex-radioantenni (taajuusalue MHz). Antennit matkapuhelimille GAT18 Monitaajuus GSM/UMTS Antenni 850/1900MHz:n, 900/1800MHz:n ja 2100MHz:n matkapuhelinverkoille. 4.2 Varusteet ulkoisen RTK-antennin kiinnittämiseksi toiseen jalustaan (tukiasema) Adapteri GAD109 Siirtoadapteri, jolla GS15 SmartAntennin ulkoinen UHF/GSM-antenniliitin kytketään TNC-vakioliittimeen. Sallii ulkoisen GSM/UHF-antennin kytkemisen gainflexkaapelilla GS15 SmartAntenniin, kun vastaanotinta käytetään tukiasemana. RTK-antennikaapelit GEV120 2,8 m antennikaapeli GEV142 1,6 m antennikaapelin jatko-osa. Teleskooppisauva, antennivarsi ja pohjalevy teleskooppisauvalle GAD32 Teleskooppisauva 5/8" kierteellä. Sopii pohjalevyyn GAD34 Varsi, 3 cm pitkä, kierretään teleskooppisauvaan. Gainflex-antenni sopii varteen. Antennikaapeli kytkeytyy varteen GHT36 Pohjalevy 5/8" kierteellä teleskooppisauvan asettamiseksi jalustaan. 7

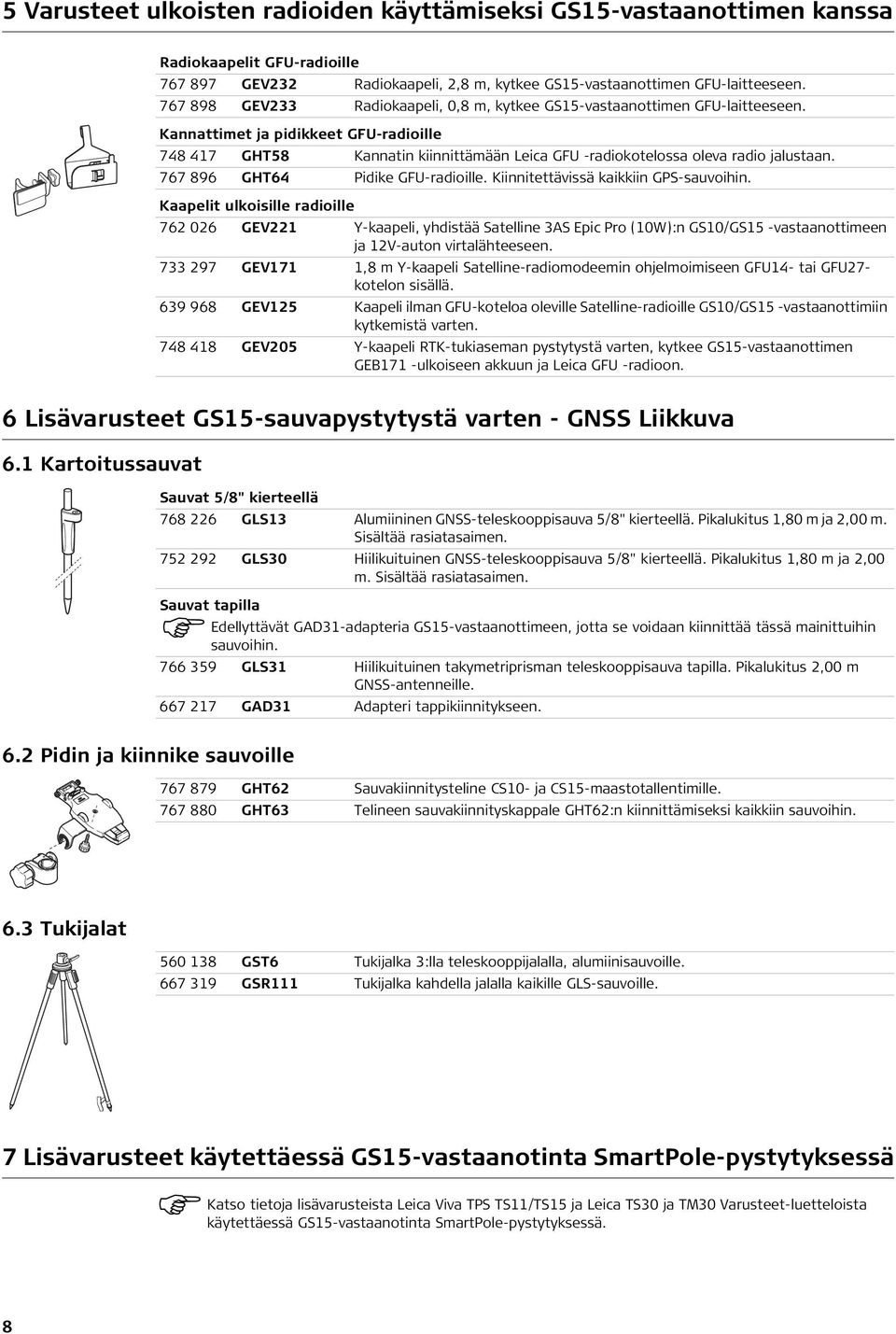

8 5 Varusteet ulkoisten radioiden käyttämiseksi GS15-vastaanottimen kanssa Radiokaapelit GFU-radioille GEV232 Radiokaapeli, 2,8 m, kytkee GS15-vastaanottimen GFU-laitteeseen GEV233 Radiokaapeli, 0,8 m, kytkee GS15-vastaanottimen GFU-laitteeseen. Kannattimet ja pidikkeet GFU-radioille GHT58 Kannatin kiinnittämään Leica GFU -radiokotelossa oleva radio jalustaan GHT64 Pidike GFU-radioille. Kiinnitettävissä kaikkiin GPS-sauvoihin. Kaapelit ulkoisille radioille GEV221 Y-kaapeli, yhdistää Satelline 3AS Epic Pro (10W):n GS10/GS15 -vastaanottimeen ja 12V-auton virtalähteeseen GEV171 1,8 m Y-kaapeli Satelline-radiomodeemin ohjelmoimiseen GFU14- tai GFU27- kotelon sisällä GEV125 Kaapeli ilman GFU-koteloa oleville Satelline-radioille GS10/GS15 -vastaanottimiin kytkemistä varten GEV205 Y-kaapeli RTK-tukiaseman pystytystä varten, kytkee GS15-vastaanottimen GEB171 -ulkoiseen akkuun ja Leica GFU -radioon. 6 Lisävarusteet GS15-sauvapystytystä varten - GNSS Liikkuva 6.1 Kartoitussauvat Sauvat 5/8" kierteellä GLS13 Alumiininen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen GLS30 Hiilikuituinen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen. Sauvat tapilla Edellyttävät GAD31-adapteria GS15-vastaanottimeen, jotta se voidaan kiinnittää tässä mainittuihin sauvoihin GLS31 Hiilikuituinen takymetriprisman teleskooppisauva tapilla. Pikalukitus 2,00 m GNSS-antenneille GAD31 Adapteri tappikiinnitykseen. 6.2 Pidin ja kiinnike sauvoille GHT62 Sauvakiinnitysteline CS10- ja CS15-maastotallentimille GHT63 Telineen sauvakiinnityskappale GHT62:n kiinnittämiseksi kaikkiin sauvoihin. 6.3 Tukijalat GST6 Tukijalka 3:lla teleskooppijalalla, alumiinisauvoille GSR111 Tukijalka kahdella jalalla kaikille GLS-sauvoille. 7 Lisävarusteet käytettäessä GS15-vastaanotinta SmartPole-pystytyksessä Katso tietoja lisävarusteista Leica Viva TPS TS11/TS15 ja Leica TS30 ja TM30 Varusteet-luetteloista käytettäessä GS15-vastaanotinta SmartPole-pystytyksessä. 8

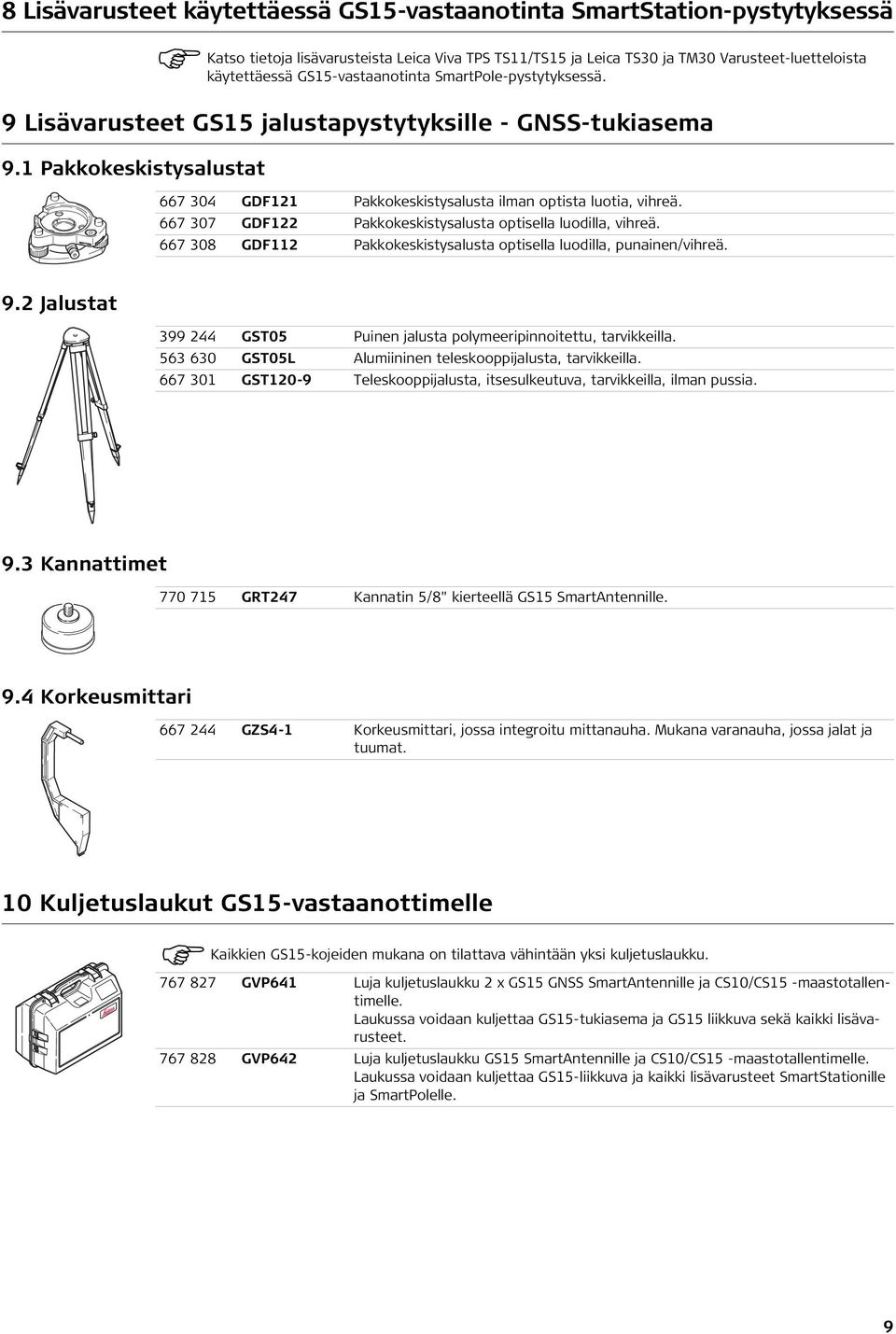

9 8 Lisävarusteet käytettäessä GS15-vastaanotinta SmartStation-pystytyksessä Katso tietoja lisävarusteista Leica Viva TPS TS11/TS15 ja Leica TS30 ja TM30 Varusteet-luetteloista käytettäessä GS15-vastaanotinta SmartPole-pystytyksessä. 9 Lisävarusteet GS15 jalustapystytyksille - GNSS-tukiasema 9.1 Pakkokeskistysalustat GDF121 Pakkokeskistysalusta ilman optista luotia, vihreä GDF122 Pakkokeskistysalusta optisella luodilla, vihreä GDF112 Pakkokeskistysalusta optisella luodilla, punainen/vihreä. 9.2 Jalustat GST05 Puinen jalusta polymeeripinnoitettu, tarvikkeilla GST05L Alumiininen teleskooppijalusta, tarvikkeilla GST120-9 Teleskooppijalusta, itsesulkeutuva, tarvikkeilla, ilman pussia. 9.3 Kannattimet GRT247 Kannatin 5/8" kierteellä GS15 SmartAntennille. 9.4 Korkeusmittari GZS4-1 Korkeusmittari, jossa integroitu mittanauha. Mukana varanauha, jossa jalat ja tuumat. 10 Kuljetuslaukut GS15-vastaanottimelle Kaikkien GS15-kojeiden mukana on tilattava vähintään yksi kuljetuslaukku GVP641 Luja kuljetuslaukku 2 x GS15 GNSS SmartAntennille ja CS10/CS15 -maastotallentimelle. Laukussa voidaan kuljettaa GS15-tukiasema ja GS15 liikkuva sekä kaikki lisävarusteet GVP642 Luja kuljetuslaukku GS15 SmartAntennille ja CS10/CS15 -maastotallentimelle. Laukussa voidaan kuljettaa GS15-liikkuva ja kaikki lisävarusteet SmartStationille ja SmartPolelle. 9

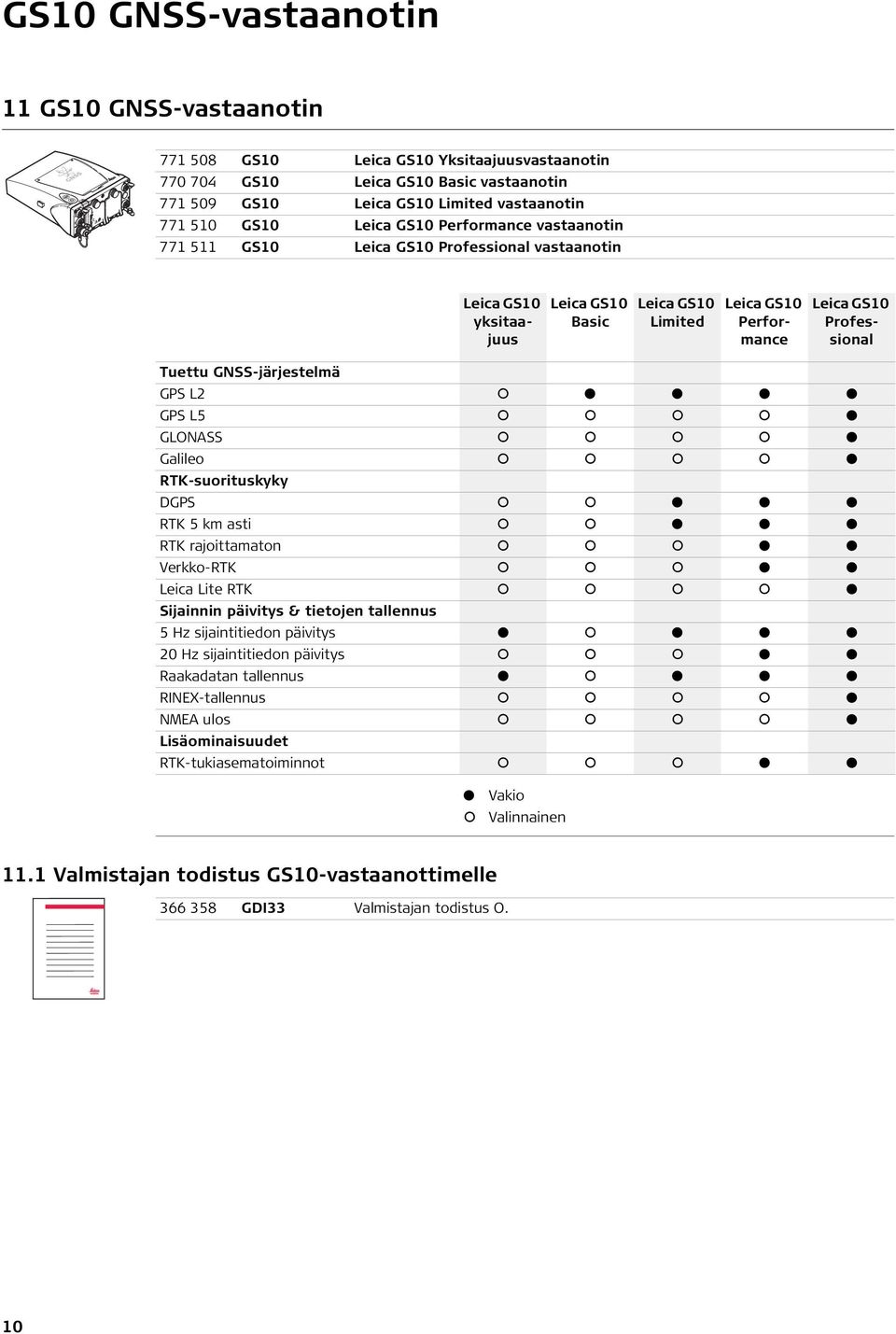

10 GS10 GNSS-vastaanotin 11 GS10 GNSS-vastaanotin GS10 Leica GS10 Yksitaajuusvastaanotin GS10 Leica GS10 Basic vastaanotin GS10 Leica GS10 Limited vastaanotin GS10 Leica GS10 Performance vastaanotin GS10 Leica GS10 Professional vastaanotin Leica GS10 yksitaajuus Leica GS10 Basic Leica GS10 Limited Leica GS10 Performance Leica GS10 Professional Tuettu GNSS-järjestelmä GPS L2 GPS L5 GLONASS Galileo RTK-suorituskyky DGPS RTK 5 km asti RTK rajoittamaton Verkko-RTK Leica Lite RTK Sijainnin päivitys & tietojen tallennus 5 Hz sijaintitiedon päivitys 20 Hz sijaintitiedon päivitys Raakadatan tallennus RINEX-tallennus NMEA ulos Lisäominaisuudet RTK-tukiasematoiminnot Vakio Valinnainen 11.1 Valmistajan todistus GS10-vastaanottimelle GDI33 Valmistajan todistus O. 10

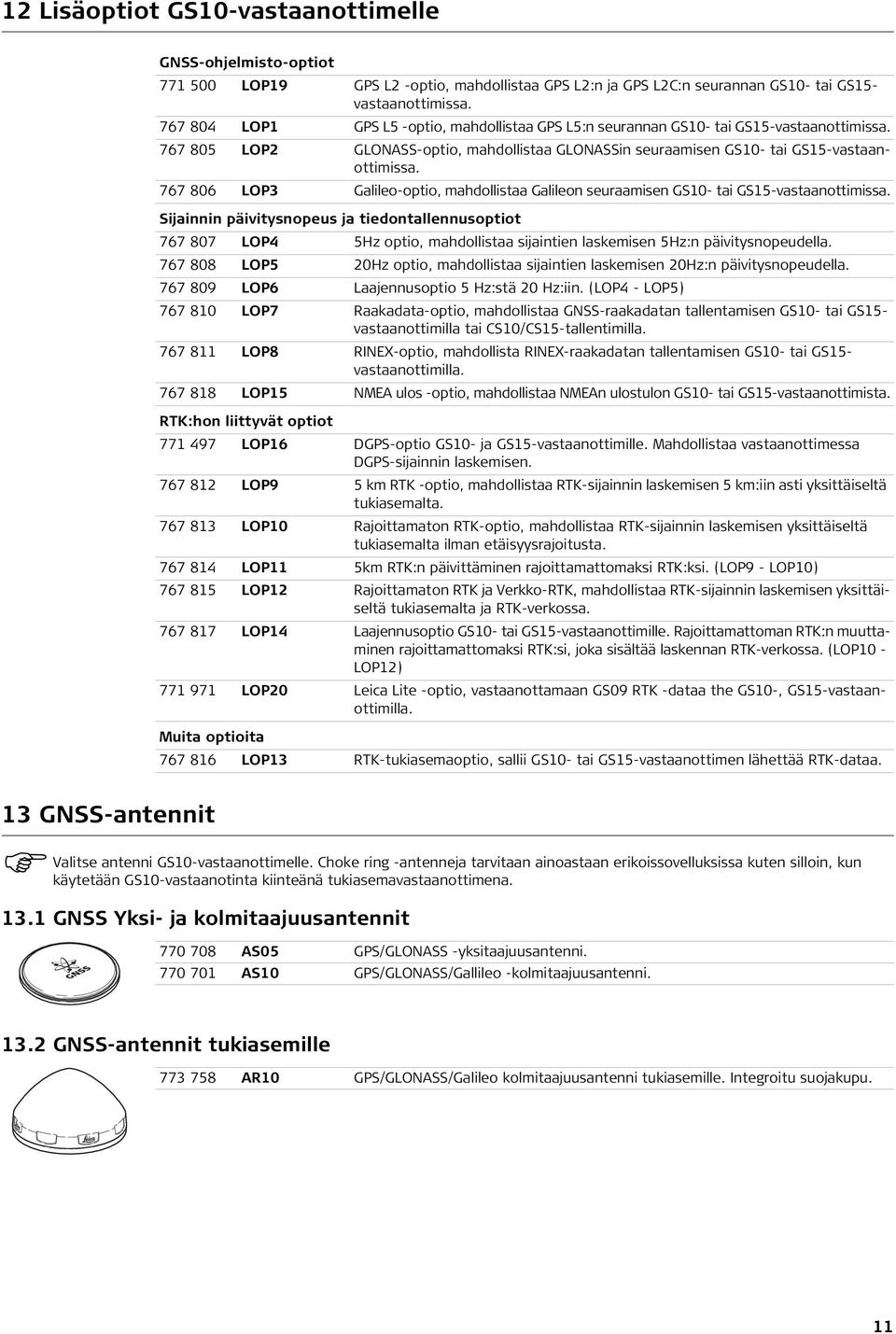

11 12 Lisäoptiot GS10-vastaanottimelle GNSS-ohjelmisto-optiot LOP19 GPS L2 -optio, mahdollistaa GPS L2:n ja GPS L2C:n seurannan GS10- tai GS15- vastaanottimissa LOP1 GPS L5 -optio, mahdollistaa GPS L5:n seurannan GS10- tai GS15-vastaanottimissa LOP2 GLONASS-optio, mahdollistaa GLONASSin seuraamisen GS10- tai GS15-vastaanottimissa LOP3 Galileo-optio, mahdollistaa Galileon seuraamisen GS10- tai GS15-vastaanottimissa. Sijainnin päivitysnopeus ja tiedontallennusoptiot LOP4 5Hz optio, mahdollistaa sijaintien laskemisen 5Hz:n päivitysnopeudella LOP5 20Hz optio, mahdollistaa sijaintien laskemisen 20Hz:n päivitysnopeudella LOP6 Laajennusoptio 5 Hz:stä 20 Hz:iin. (LOP4 - LOP5) LOP7 Raakadata-optio, mahdollistaa GNSS-raakadatan tallentamisen GS10- tai GS15- vastaanottimilla tai CS10/CS15-tallentimilla LOP8 RINEX-optio, mahdollista RINEX-raakadatan tallentamisen GS10- tai GS15- vastaanottimilla LOP15 NMEA ulos -optio, mahdollistaa NMEAn ulostulon GS10- tai GS15-vastaanottimista. RTK:hon liittyvät optiot LOP16 DGPS-optio GS10- ja GS15-vastaanottimille. Mahdollistaa vastaanottimessa DGPS-sijainnin laskemisen LOP9 5 km RTK -optio, mahdollistaa RTK-sijainnin laskemisen 5 km:iin asti yksittäiseltä tukiasemalta LOP10 Rajoittamaton RTK-optio, mahdollistaa RTK-sijainnin laskemisen yksittäiseltä tukiasemalta ilman etäisyysrajoitusta LOP11 5km RTK:n päivittäminen rajoittamattomaksi RTK:ksi. (LOP9 - LOP10) LOP12 Rajoittamaton RTK ja Verkko-RTK, mahdollistaa RTK-sijainnin laskemisen yksittäiseltä tukiasemalta ja RTK-verkossa LOP14 Laajennusoptio GS10- tai GS15-vastaanottimille. Rajoittamattoman RTK:n muuttaminen rajoittamattomaksi RTK:si, joka sisältää laskennan RTK-verkossa. (LOP10 - LOP12) LOP20 Leica Lite -optio, vastaanottamaan GS09 RTK -dataa the GS10-, GS15-vastaanottimilla. Muita optioita LOP13 RTK-tukiasemaoptio, sallii GS10- tai GS15-vastaanottimen lähettää RTK-dataa. 13 GNSS-antennit Valitse antenni GS10-vastaanottimelle. Choke ring -antenneja tarvitaan ainoastaan erikoissovelluksissa kuten silloin, kun käytetään GS10-vastaanotinta kiinteänä tukiasemavastaanottimena GNSS Yksi- ja kolmitaajuusantennit AS05 GPS/GLONASS -yksitaajuusantenni AS10 GPS/GLONASS/Gallileo -kolmitaajuusantenni GNSS-antennit tukiasemille AR10 GPS/GLONASS/Galileo kolmitaajuusantenni tukiasemille. Integroitu suojakupu. 11

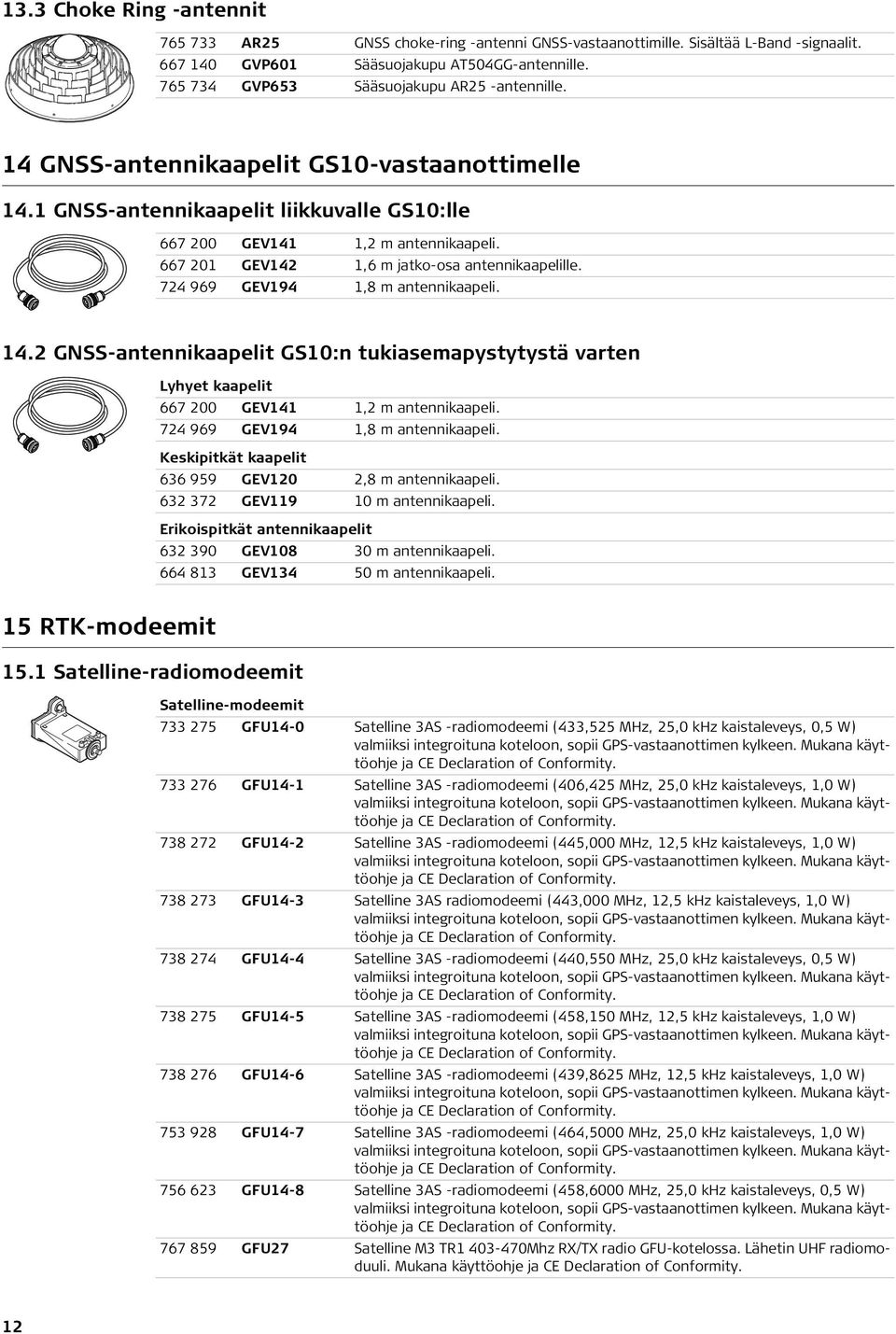

12 13.3 Choke Ring -antennit AR25 GNSS choke-ring -antenni GNSS-vastaanottimille. Sisältää L-Band -signaalit GVP601 Sääsuojakupu AT504GG-antennille GVP653 Sääsuojakupu AR25 -antennille. 14 GNSS-antennikaapelit GS10-vastaanottimelle 14.1 GNSS-antennikaapelit liikkuvalle GS10:lle GEV141 1,2 m antennikaapeli GEV142 1,6 m jatko-osa antennikaapelille GEV194 1,8 m antennikaapeli GNSS-antennikaapelit GS10:n tukiasemapystytystä varten Lyhyet kaapelit GEV141 1,2 m antennikaapeli GEV194 1,8 m antennikaapeli. Keskipitkät kaapelit GEV120 2,8 m antennikaapeli GEV m antennikaapeli. Erikoispitkät antennikaapelit GEV m antennikaapeli GEV m antennikaapeli. 15 RTK-modeemit 15.1 Satelline-radiomodeemit Satelline-modeemit GFU14-0 Satelline 3AS -radiomodeemi (433,525 MHz, 25,0 khz kaistaleveys, 0,5 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU14-1 Satelline 3AS -radiomodeemi (406,425 MHz, 25,0 khz kaistaleveys, 1,0 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU14-2 Satelline 3AS -radiomodeemi (445,000 MHz, 12,5 khz kaistaleveys, 1,0 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU14-3 Satelline 3AS radiomodeemi (443,000 MHz, 12,5 khz kaistaleveys, 1,0 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU14-4 Satelline 3AS -radiomodeemi (440,550 MHz, 25,0 khz kaistaleveys, 0,5 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU14-5 Satelline 3AS -radiomodeemi (458,150 MHz, 12,5 khz kaistaleveys, 1,0 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU14-6 Satelline 3AS -radiomodeemi (439,8625 MHz, 12,5 khz kaistaleveys, 1,0 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU14-7 Satelline 3AS -radiomodeemi (464,5000 MHz, 25,0 khz kaistaleveys, 1,0 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU14-8 Satelline 3AS -radiomodeemi (458,6000 MHz, 25,0 khz kaistaleveys, 0,5 W) valmiiksi integroituna koteloon, sopii GPS-vastaanottimen kylkeen. Mukana käyttöohje ja CE Declaration of Conformity GFU27 Satelline M3 TR Mhz RX/TX radio GFU-kotelossa. Lähetin UHF radiomoduuli. Mukana käyttöohje ja CE Declaration of Conformity. 12

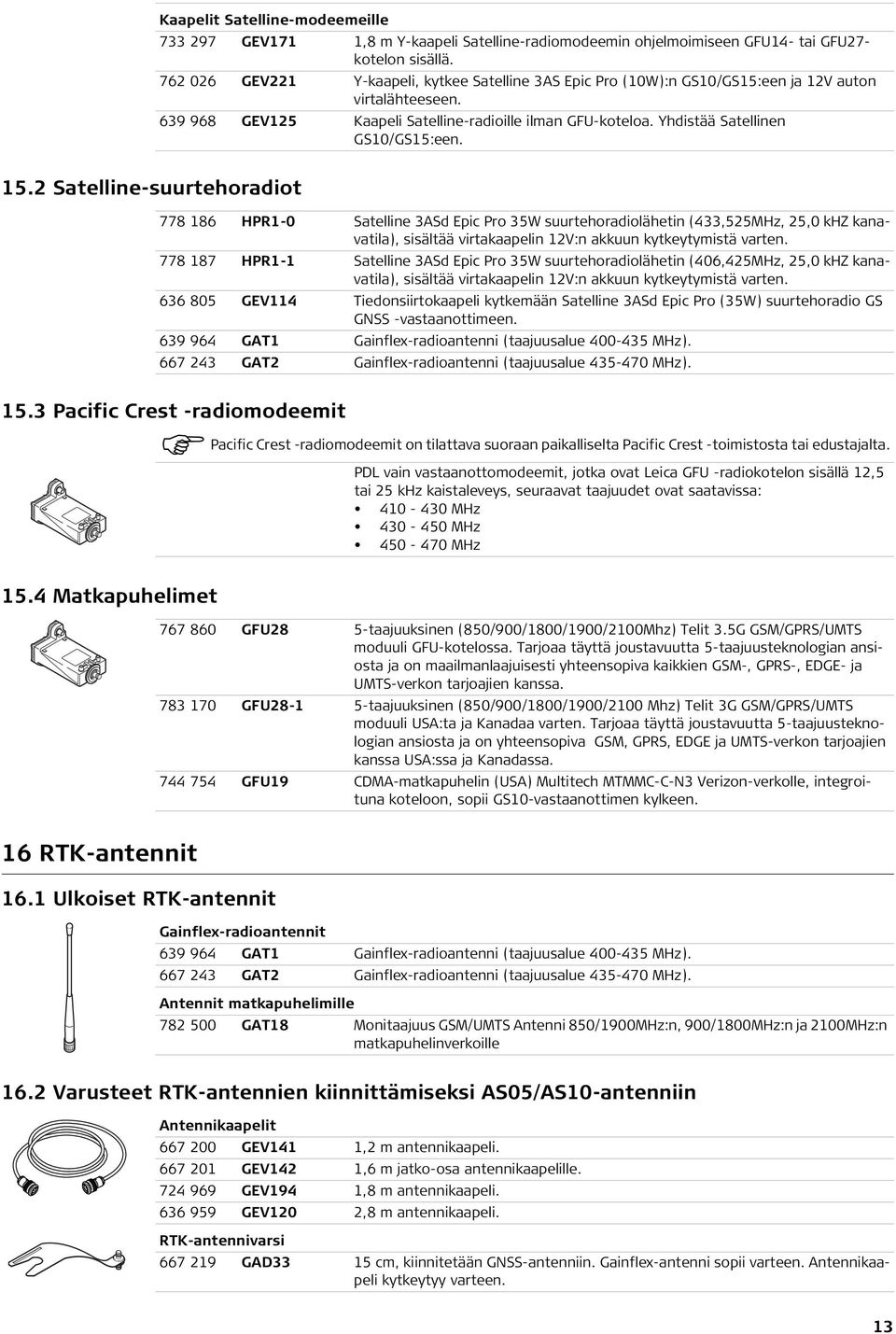

13 Kaapelit Satelline-modeemeille GEV171 1,8 m Y-kaapeli Satelline-radiomodeemin ohjelmoimiseen GFU14- tai GFU27- kotelon sisällä GEV221 Y-kaapeli, kytkee Satelline 3AS Epic Pro (10W):n GS10/GS15:een ja 12V auton virtalähteeseen GEV125 Kaapeli Satelline-radioille ilman GFU-koteloa. Yhdistää Satellinen GS10/GS15:een Satelline-suurtehoradiot HPR1-0 Satelline 3ASd Epic Pro 35W suurtehoradiolähetin (433,525MHz, 25,0 khz kanavatila), sisältää virtakaapelin 12V:n akkuun kytkeytymistä varten HPR1-1 Satelline 3ASd Epic Pro 35W suurtehoradiolähetin (406,425MHz, 25,0 khz kanavatila), sisältää virtakaapelin 12V:n akkuun kytkeytymistä varten GEV114 Tiedonsiirtokaapeli kytkemään Satelline 3ASd Epic Pro (35W) suurtehoradio GS GNSS -vastaanottimeen GAT1 Gainflex-radioantenni (taajuusalue MHz) GAT2 Gainflex-radioantenni (taajuusalue MHz) Pacific Crest -radiomodeemit Pacific Crest -radiomodeemit on tilattava suoraan paikalliselta Pacific Crest -toimistosta tai edustajalta. PDL vain vastaanottomodeemit, jotka ovat Leica GFU -radiokotelon sisällä 12,5 tai 25 khz kaistaleveys, seuraavat taajuudet ovat saatavissa: MHz MHz MHz 15.4 Matkapuhelimet GFU28 5-taajuuksinen (850/900/1800/1900/2100Mhz) Telit 3.5G GSM/GPRS/UMTS moduuli GFU-kotelossa. Tarjoaa täyttä joustavuutta 5-taajuusteknologian ansiosta ja on maailmanlaajuisesti yhteensopiva kaikkien GSM-, GPRS-, EDGE- ja UMTS-verkon tarjoajien kanssa GFU taajuuksinen (850/900/1800/1900/2100 Mhz) Telit 3G GSM/GPRS/UMTS moduuli USA:ta ja Kanadaa varten. Tarjoaa täyttä joustavuutta 5-taajuusteknologian ansiosta ja on yhteensopiva GSM, GPRS, EDGE ja UMTS-verkon tarjoajien kanssa USA:ssa ja Kanadassa GFU19 CDMA-matkapuhelin (USA) Multitech MTMMC-C-N3 Verizon-verkolle, integroituna koteloon, sopii GS10-vastaanottimen kylkeen. 16 RTK-antennit 16.1 Ulkoiset RTK-antennit Gainflex-radioantennit GAT1 Gainflex-radioantenni (taajuusalue MHz) GAT2 Gainflex-radioantenni (taajuusalue MHz). Antennit matkapuhelimille GAT18 Monitaajuus GSM/UMTS Antenni 850/1900MHz:n, 900/1800MHz:n ja 2100MHz:n matkapuhelinverkoille 16.2 Varusteet RTK-antennien kiinnittämiseksi AS05/AS10-antenniin Antennikaapelit GEV141 1,2 m antennikaapeli GEV142 1,6 m jatko-osa antennikaapelille GEV194 1,8 m antennikaapeli GEV120 2,8 m antennikaapeli. RTK-antennivarsi GAD33 15 cm, kiinnitetään GNSS-antenniin. Gainflex-antenni sopii varteen. Antennikaapeli kytkeytyy varteen. 13

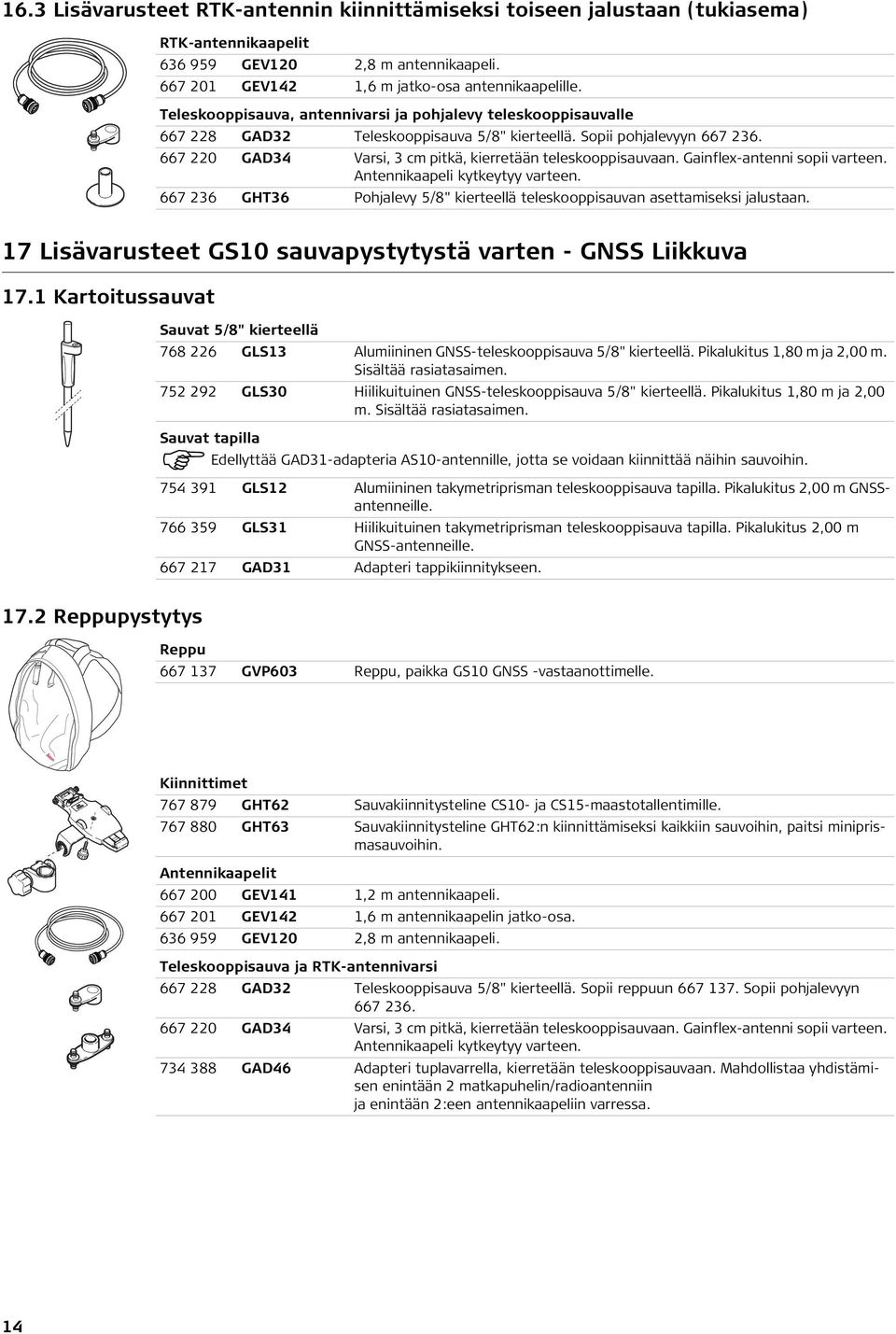

14 16.3 Lisävarusteet RTK-antennin kiinnittämiseksi toiseen jalustaan (tukiasema) RTK-antennikaapelit GEV120 2,8 m antennikaapeli GEV142 1,6 m jatko-osa antennikaapelille. Teleskooppisauva, antennivarsi ja pohjalevy teleskooppisauvalle GAD32 Teleskooppisauva 5/8" kierteellä. Sopii pohjalevyyn GAD34 Varsi, 3 cm pitkä, kierretään teleskooppisauvaan. Gainflex-antenni sopii varteen. Antennikaapeli kytkeytyy varteen GHT36 Pohjalevy 5/8" kierteellä teleskooppisauvan asettamiseksi jalustaan. 17 Lisävarusteet GS10 sauvapystytystä varten - GNSS Liikkuva 17.1 Kartoitussauvat Sauvat 5/8" kierteellä GLS13 Alumiininen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen GLS30 Hiilikuituinen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen. Sauvat tapilla Edellyttää GAD31-adapteria AS10-antennille, jotta se voidaan kiinnittää näihin sauvoihin GLS12 Alumiininen takymetriprisman teleskooppisauva tapilla. Pikalukitus 2,00 m GNSSantenneille GLS31 Hiilikuituinen takymetriprisman teleskooppisauva tapilla. Pikalukitus 2,00 m GNSS-antenneille GAD31 Adapteri tappikiinnitykseen Reppupystytys Reppu GVP603 Reppu, paikka GS10 GNSS -vastaanottimelle. Kiinnittimet GHT62 Sauvakiinnitysteline CS10- ja CS15-maastotallentimille GHT63 Sauvakiinnitysteline GHT62:n kiinnittämiseksi kaikkiin sauvoihin, paitsi miniprismasauvoihin. Antennikaapelit GEV141 1,2 m antennikaapeli GEV142 1,6 m antennikaapelin jatko-osa GEV120 2,8 m antennikaapeli. Teleskooppisauva ja RTK-antennivarsi GAD32 Teleskooppisauva 5/8" kierteellä. Sopii reppuun Sopii pohjalevyyn GAD34 Varsi, 3 cm pitkä, kierretään teleskooppisauvaan. Gainflex-antenni sopii varteen. Antennikaapeli kytkeytyy varteen GAD46 Adapteri tuplavarrella, kierretään teleskooppisauvaan. Mahdollistaa yhdistämisen enintään 2 matkapuhelin/radioantenniin ja enintään 2:een antennikaapeliin varressa. 14

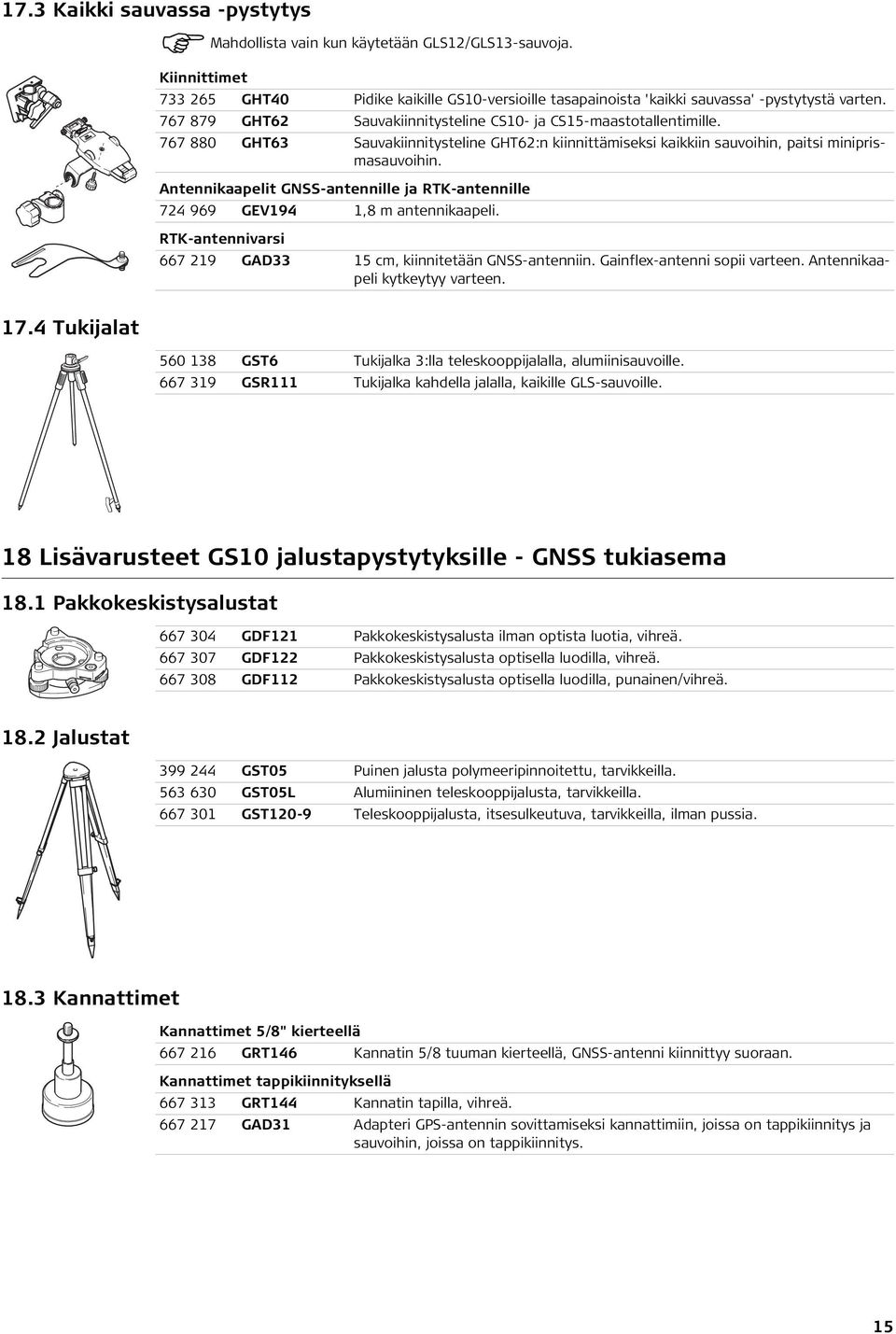

15 17.3 Kaikki sauvassa -pystytys Mahdollista vain kun käytetään GLS12/GLS13-sauvoja. Kiinnittimet GHT40 Pidike kaikille GS10-versioille tasapainoista 'kaikki sauvassa' -pystytystä varten GHT62 Sauvakiinnitysteline CS10- ja CS15-maastotallentimille GHT63 Sauvakiinnitysteline GHT62:n kiinnittämiseksi kaikkiin sauvoihin, paitsi miniprismasauvoihin. Antennikaapelit GNSS-antennille ja RTK-antennille GEV194 1,8 m antennikaapeli. RTK-antennivarsi GAD33 15 cm, kiinnitetään GNSS-antenniin. Gainflex-antenni sopii varteen. Antennikaapeli kytkeytyy varteen Tukijalat GST6 Tukijalka 3:lla teleskooppijalalla, alumiinisauvoille GSR111 Tukijalka kahdella jalalla, kaikille GLS-sauvoille. 18 Lisävarusteet GS10 jalustapystytyksille - GNSS tukiasema 18.1 Pakkokeskistysalustat GDF121 Pakkokeskistysalusta ilman optista luotia, vihreä GDF122 Pakkokeskistysalusta optisella luodilla, vihreä GDF112 Pakkokeskistysalusta optisella luodilla, punainen/vihreä Jalustat GST05 Puinen jalusta polymeeripinnoitettu, tarvikkeilla GST05L Alumiininen teleskooppijalusta, tarvikkeilla GST120-9 Teleskooppijalusta, itsesulkeutuva, tarvikkeilla, ilman pussia Kannattimet Kannattimet 5/8" kierteellä GRT146 Kannatin 5/8 tuuman kierteellä, GNSS-antenni kiinnittyy suoraan. Kannattimet tappikiinnityksellä GRT144 Kannatin tapilla, vihreä GAD31 Adapteri GPS-antennin sovittamiseksi kannattimiin, joissa on tappikiinnitys ja sauvoihin, joissa on tappikiinnitys. 15

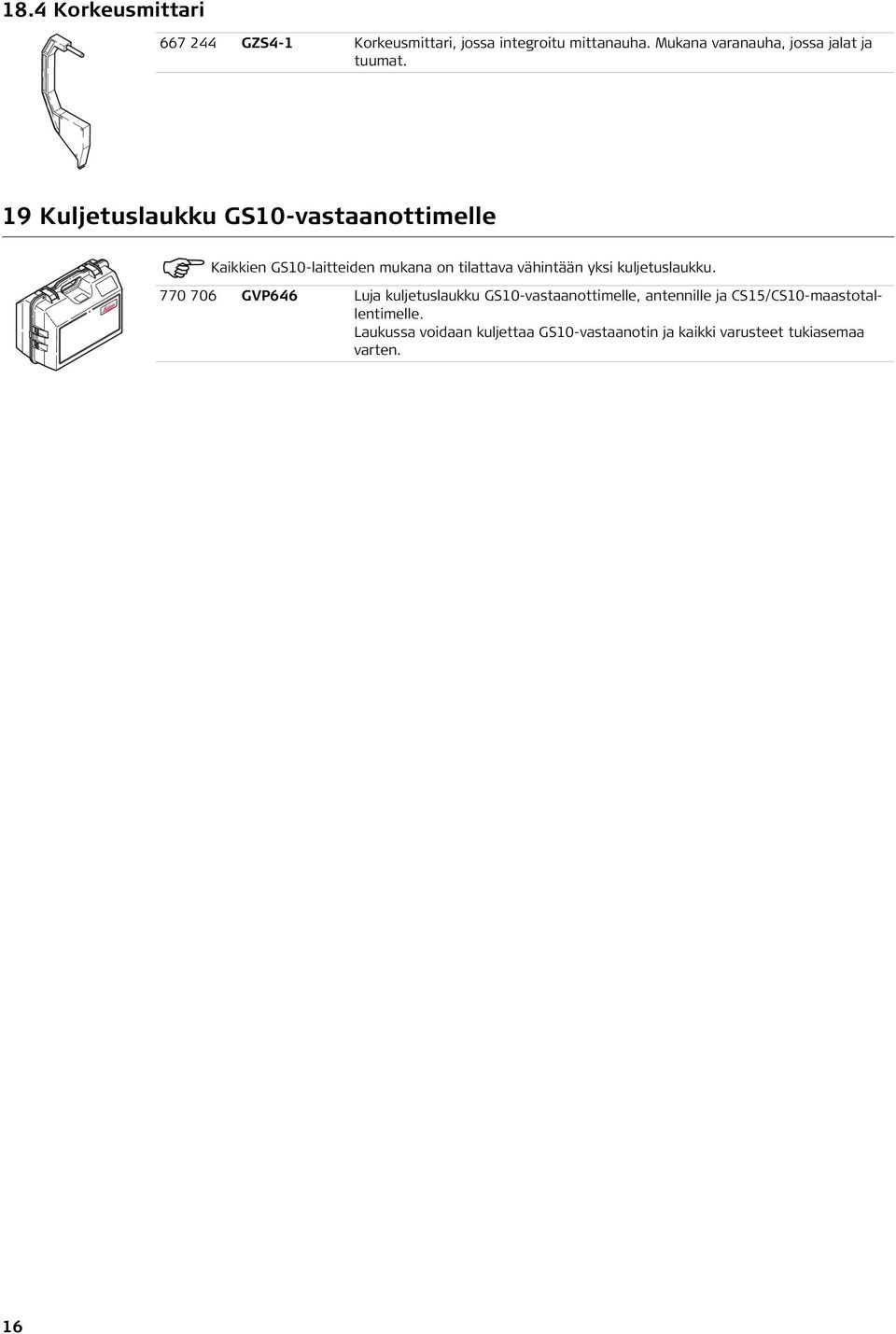

16 18.4 Korkeusmittari GZS4-1 Korkeusmittari, jossa integroitu mittanauha. Mukana varanauha, jossa jalat ja tuumat. 19 Kuljetuslaukku GS10-vastaanottimelle Kaikkien GS10-laitteiden mukana on tilattava vähintään yksi kuljetuslaukku GVP646 Luja kuljetuslaukku GS10-vastaanottimelle, antennille ja CS15/CS10-maastotallentimelle. Laukussa voidaan kuljettaa GS10-vastaanotin ja kaikki varusteet tukiasemaa varten. 16

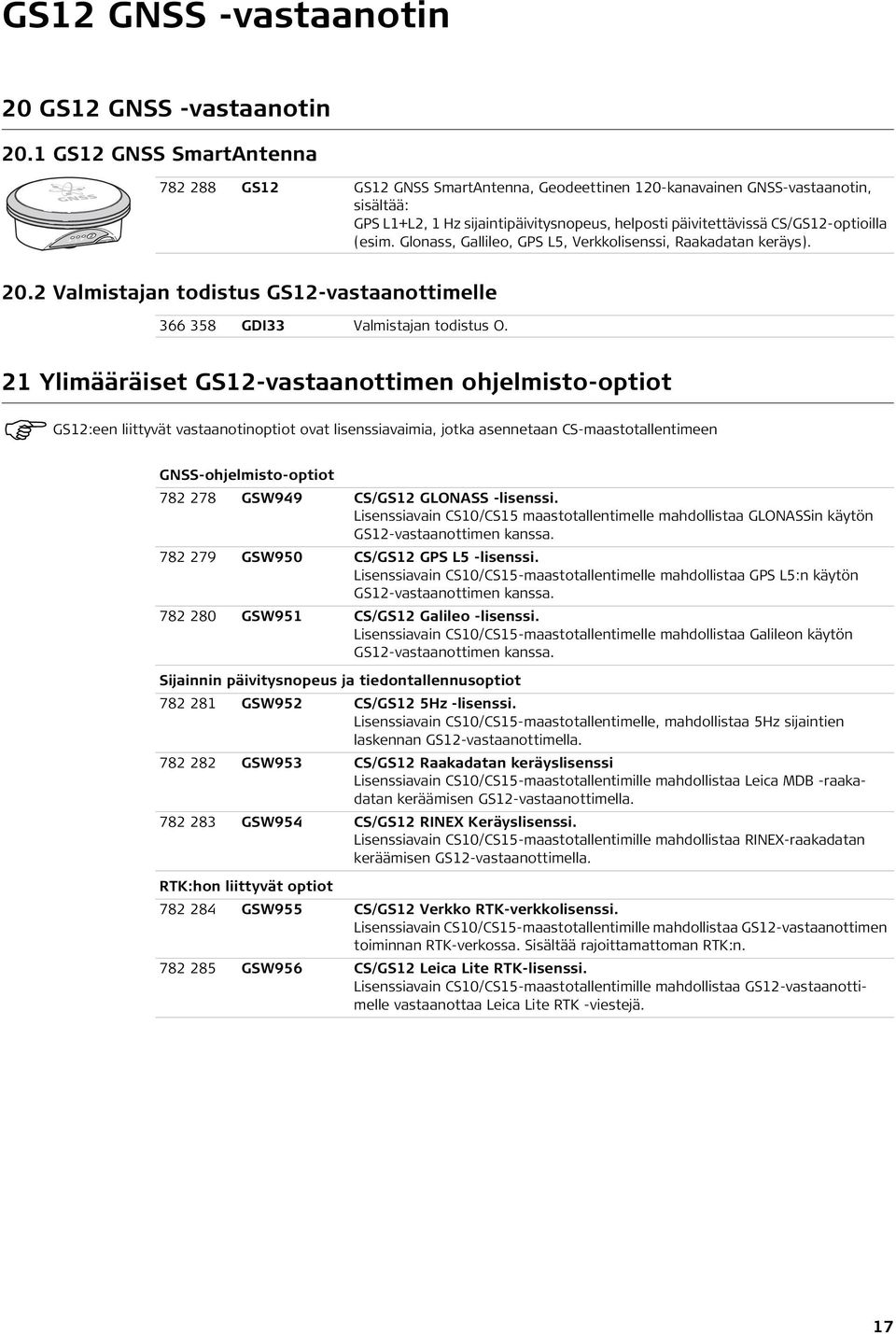

17 GS12 GNSS -vastaanotin 20 GS12 GNSS -vastaanotin 20.1 GS12 GNSS SmartAntenna GS12 GS12 GNSS SmartAntenna, Geodeettinen 120-kanavainen GNSS-vastaanotin, sisältää: GPS L1+L2, 1 Hz sijaintipäivitysnopeus, helposti päivitettävissä CS/GS12-optioilla (esim. Glonass, Gallileo, GPS L5, Verkkolisenssi, Raakadatan keräys) Valmistajan todistus GS12-vastaanottimelle GDI33 Valmistajan todistus O. 21 Ylimääräiset GS12-vastaanottimen ohjelmisto-optiot GS12:een liittyvät vastaanotinoptiot ovat lisenssiavaimia, jotka asennetaan CS-maastotallentimeen GNSS-ohjelmisto-optiot GSW949 CS/GS12 GLONASS -lisenssi. Lisenssiavain CS10/CS15 maastotallentimelle mahdollistaa GLONASSin käytön GS12-vastaanottimen kanssa GSW950 CS/GS12 GPS L5 -lisenssi. Lisenssiavain CS10/CS15-maastotallentimelle mahdollistaa GPS L5:n käytön GS12-vastaanottimen kanssa GSW951 CS/GS12 Galileo -lisenssi. Lisenssiavain CS10/CS15-maastotallentimelle mahdollistaa Galileon käytön GS12-vastaanottimen kanssa. Sijainnin päivitysnopeus ja tiedontallennusoptiot GSW952 CS/GS12 5Hz -lisenssi. Lisenssiavain CS10/CS15-maastotallentimelle, mahdollistaa 5Hz sijaintien laskennan GS12-vastaanottimella GSW953 CS/GS12 Raakadatan keräyslisenssi Lisenssiavain CS10/CS15-maastotallentimille mahdollistaa Leica MDB -raakadatan keräämisen GS12-vastaanottimella GSW954 CS/GS12 RINEX Keräyslisenssi. Lisenssiavain CS10/CS15-maastotallentimille mahdollistaa RINEX-raakadatan keräämisen GS12-vastaanottimella. RTK:hon liittyvät optiot GSW955 CS/GS12 Verkko RTK-verkkolisenssi. Lisenssiavain CS10/CS15-maastotallentimille mahdollistaa GS12-vastaanottimen toiminnan RTK-verkossa. Sisältää rajoittamattoman RTK:n GSW956 CS/GS12 Leica Lite RTK-lisenssi. Lisenssiavain CS10/CS15-maastotallentimille mahdollistaa GS12-vastaanottimelle vastaanottaa Leica Lite RTK -viestejä. 17

18 22 Lisävarusteet GS12 GNSS Liikkuvalle 22.1 Kartoitussauvat Sauvat 5/8" kierteellä GLS13 Alumiininen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen GLS30 Hiilikuituinen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen. Sauvat tapilla Edellyttävät GAD31-adapteria GS12-vastaanottimeen, jotta se voidaan kiinnittää tässä mainittuihin sauvoihin GLS12 Alumiininen takymetriprisman teleskooppisauva tapilla. Pikalukitus 2,00 m GNSSantenneille GLS31 Hiilikuituinen takymetriprisman teleskooppisauva tapilla. Pikalukitus 2,00 m GNSS-antenneille GAD31 Adapteri tappikiinnitykseen Pidin ja kiinnike sauvoille GHT62 Sauvakiinnitysteline CS10- ja CS15-maastotallentimille GHT63 Telineen sauvakiinnityskappale GHT62:n kiinnittämiseksi kaikkiin sauvoihin Tukijalat GST6 Tukijalka 3:lla teleskooppijalalla, alumiinisauvoille GSR111 Tukijalka kahdella jalalla, kaikille GLS-sauvoille Kuljetuslaukku GS12-vastaanottimelle GVP656 Luja kuljetuslaukku GS12 SmartAntennille, CS10/CS15-maastotallentimelle ja varusteille SmartPole- ja SmartStation-pystytyksiä varten Lisävarusteet käytettäessä GS12-vastaanotinta SmartPole-pystytyksessä Katso tietoja lisävarusteista Leica Viva TPS TS11/TS15 ja Leica TS30 ja TM30 Varusteet-luetteloista käytettäessä GS12-vastaanotinta SmartPole-pystytyksessä Lisävarusteet käytettäessä GS12-vastaanotinta SmartStation-pystytyksessä Katso tietoja lisävarusteista Leica Viva TPS TS11/TS15 ja Leica TS30 ja TM30 Varusteet-luetteloista käytettäessä GS12-vastaanotinta SmartStation-pystytyksessä. 18

19 GS08 GNSS -vastaanotin 23 GS08 SmartAntenna GS08 GS08 GPS/GLONASS -kaksitaajuuksinen SmartAntenni CS10-maastotallentimelle. 24 Ylimääräiset GS08-vastaanottimen ohjelmisto-optiot GS08:een liittyvät vastaanotinoptiot ovat lisenssiavaimia, jotka asennetaan CS10-maastotallentimeen GSW942 CS10/GS08 GLONASS -optio. 25 Lisävarusteet GS08:lle 25.1 Kartoitussauvat GSW943 CS10/GS08 RTK sijainnin ja näytön päivitysnopeus 0,2 s (5Hz) GSW944 CS10/GS08 raakadatan keräysoptio GSW945 CS10/GS08 RINEX-raakadatan keräysoptio GSW946 CS10/GS08 RTK tukiasemaverkkoon pääsy (sisältää rajoittamattoman RTK:n) GSW947 CS10/GS08 Leica Lite lisenssi, mahdollistaa GS08:n vastaanottamaan Leica Lite RTK-viestejä. Sauvat 5/8" kierteellä GLS13 Alumiininen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen GLS30 Hiilikuituinen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen Pidin ja kiinnike sauvoille GHT62 Sauvakiinnitysteline CS10- ja CS15-maastotallentimille GHT63 Telineen sauvakiinnityskappale GHT62:n kiinnittämiseksi kaikkiin sauvoihin Kuljetuslaukku GS08:lle GVP655 Viva Net kova kuljetuslaukku GS08 SmartAntennille, CS10-maastotallentimelle ja varusteille. 19

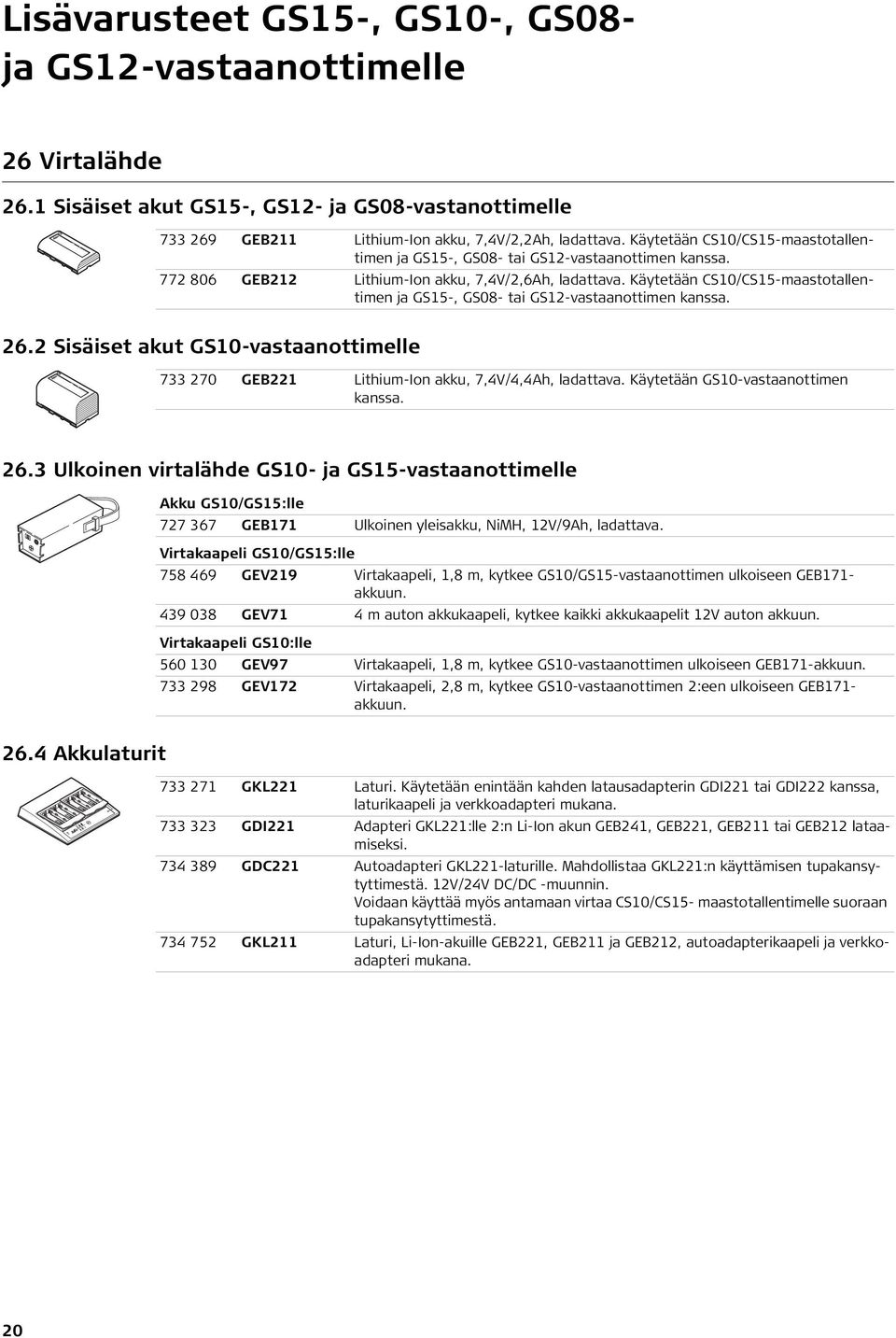

20 Lisävarusteet GS15-, GS10-, GS08- ja GS12-vastaanottimelle 26 Virtalähde 26.1 Sisäiset akut GS15-, GS12- ja GS08-vastanottimelle GEB211 Lithium-Ion akku, 7,4V/2,2Ah, ladattava. Käytetään CS10/CS15-maastotallentimen ja GS15-, GS08- tai GS12-vastaanottimen kanssa GEB212 Lithium-Ion akku, 7,4V/2,6Ah, ladattava. Käytetään CS10/CS15-maastotallentimen ja GS15-, GS08- tai GS12-vastaanottimen kanssa Sisäiset akut GS10-vastaanottimelle GEB221 Lithium-Ion akku, 7,4V/4,4Ah, ladattava. Käytetään GS10-vastaanottimen kanssa Ulkoinen virtalähde GS10- ja GS15-vastaanottimelle Akku GS10/GS15:lle GEB171 Ulkoinen yleisakku, NiMH, 12V/9Ah, ladattava. Virtakaapeli GS10/GS15:lle GEV219 Virtakaapeli, 1,8 m, kytkee GS10/GS15-vastaanottimen ulkoiseen GEB171- akkuun GEV71 4 m auton akkukaapeli, kytkee kaikki akkukaapelit 12V auton akkuun. Virtakaapeli GS10:lle GEV97 Virtakaapeli, 1,8 m, kytkee GS10-vastaanottimen ulkoiseen GEB171-akkuun GEV172 Virtakaapeli, 2,8 m, kytkee GS10-vastaanottimen 2:een ulkoiseen GEB171- akkuun Akkulaturit GKL221 Laturi. Käytetään enintään kahden latausadapterin GDI221 tai GDI222 kanssa, laturikaapeli ja verkkoadapteri mukana GDI221 Adapteri GKL221:lle 2:n Li-Ion akun GEB241, GEB221, GEB211 tai GEB212 lataamiseksi GDC221 Autoadapteri GKL221-laturille. Mahdollistaa GKL221:n käyttämisen tupakansytyttimestä. 12V/24V DC/DC -muunnin. Voidaan käyttää myös antamaan virtaa CS10/CS15- maastotallentimelle suoraan tupakansytyttimestä GKL211 Laturi, Li-Ion-akuille GEB221, GEB211 ja GEB212, autoadapterikaapeli ja verkkoadapteri mukana. 20

21 27 Tiedon tallennus ja tiedonsiirto 27.1 Muistilaitteet GS10- ja GS15-vastaanottimelle MSD1000 SD-muistikortti 1 GB GS10- ja GS15-vastaanottimille ja CS10- ja CS15-maastotallentimille Kortin lukijalaite MCR7 Kortin lukijalaite SD/CF-korteille Tiedonsiirtokaapelit Sarjakaapelit GEV160 Tiedonsiirtokaapeli (sarja), 2,8 m, kytkee GS10/GS15 -vastaanottimen (portti 2) PC:hen. (Lemo 9 pin RS232) GEV162 Tiedonsiirtokaapeli (sarja) 2,8 m, kytkee GS10/GS15-vastaanottimen (portti 1) tai CS10/CS15-tallentimen PC:hen. (Lemo 9 pin RS232) GEV195 Tiedonsiirtokaapeli (sarja) USB-muunninkaapeli RS232 (Lemo USB:lle), 2,0 m, kytkee GS10/GS15-vastaanottimen (portti 2) PC:hen. PC-ajuri mukana CD:llä GEV218 Tiedonsiirtokaapeli (sarja) USB-muunninkaapeli RS232 (Lemo USB:lle), 2,0 m, kytkee GS10/GS15-vastaanottimen (portti 1) tai CS10/CS15-tallentimen PC:hen. PC-ajuri mukana CD:llä. USB-kaapeli GEV234 USB-kaapeli, 1,65 m, kytkee GS08/GS10/GS12/GS15-vastaanottimen tai CS10/CS15-maastotallentimen PC:n USB-porttiin tai kytkee GS08/GS10/GS12/GS15-vastaanottimenCS10/CS15-maastotallentimeen. (Lemo USB:lle) 28 Kaapelit, joilla GS08/GS10/GS12/GS15 kytketään CS-tallentimeen Tapauksissa, joissa tarvitaan suurta tiedonsiirtonopeutta GS08/GS10/GS12/GS15:n ja CS-tallentimen välillä, suositellaan käyttämään kaapeleita Bluetooth-yhteyden sijasta. USB-kaapelit GEV234 USB-kaapeli, 1,65 m, kytkee GS08/GS10/GS12/GS15-vastaanottimen tai CS10/CS15-maastotallentimen PC:n USB-porttiin tai kytkee GS08/GS10/GS12/GS15-vastaanottimenCS10/CS15-maastotallentimeen. (Lemo USB:lle) GEV237 USB-kaapeli 1,65 m, kytkee GS08/GS10/GS12/GS15-vastaanottimen CS10/CS15- tallentimeen. (Lemo -Lemo) 21

22 Viva Uno GNSS -vastaanotin Katso "34 CS10/CS15-maastotallennin" lisätietoja CS10/CS1-maastotallentimista 29 GNSS-antennit Viva Uno:lle Viva Uno GNSS -vastaanotin GS05 GS05 - GNSS -kansi, 14 kanavaa, yksitaajuus GPS ja Glonass (optiona) ja SBASseurantavastaanotin,joka sopii kuin kansi CS10:n päälle GS06 GS06 - GNSS -kansi, 14 kanavaa, yksitaajuus GPS ja Glonass (optiona) ja SBASseurantavastaanotin, joka sopii kuin kansi CS15:n päälle. Ulkoinen GNSS-antenni Viva Uno GNSS -vastaanottimelle AS05 GPS/GLONASS -yksitaajuusantenni GEV238 1,2 m ulkoinen antennikaapeli. Kytkee GS05:n tai GS06:n ulkoiseen AS05-antenniin. GLONASS-optio LOP50 GLONASS-optio GS05:lle ja GS06:lle, mahdollistaa GNSS-kansien GS06 tai GS05 vastaanottaa GLONASS-signaaleja. 30 Viva Unon varusteet 30.1 Sisäinen akku GEB211 Lithium-Ion akku, 7,4V/2,2Ah, ladattava. Käytetään CS10/CS15-maastotallentimen tai GS15-vastaanottimen kanssa Lisävarusteet virransyötölle GEV235 1,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä EU:ssa GEV ,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä USA:ssa GEV ,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä Japanissa GEV ,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä UK:ssa GEV ,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä Australiassa GDC221 Autoadapteri GKL221-laturille. Mahdollistaa GKL221:n käyttämisen tupakansytyttimestä. 12V/24V DC/DC -muunnin. Voidaan käyttää myös antamaan virtaa CS10/CS15- maastotallentimelle suoraan tupakansytyttimestä Kuljetuslaukut ja rannelenkit Viva Unolle Pehmolaukut GVP643 Pehmolaukku CS10-maastotallentimelle kuljetusta ja lialta suojaamista varten. Sisältää vyölenkin GVP644 Pehmolaukku CS15-maastotallentimelle kuljetusta ja lialta suojaamista varten. Sisältää vyölenkin. Rannehihna GHT61 Rannehihna CS10- ja CS15-maastotallentimia varten. Koukku vyöhön tai jalustaan kiinnittämistä varten. 22

23 30.4 Tiedonsiirtokaapelit GEV223 Tiedonsiirtokaapeli USB A - USB mini GEV234 USB-kaapeli, 1,65 m, kytkee GS10/GS15-vastaanottimen tai CS10/CS15-tallentimen PC:n USB-porttiin tai kytkee GS10/GS15-vastaanottimen CS10/CS15- tallentimeen. (Lemo - USB) 31 Lisävarusteet Viva Unon sauvapystytystä varten - GNSS Liikkuva 31.1 Kartoitussauvat Sauvat 5/8" kierteellä GLS13 Alumiininen GNSS-teleskooppisauva 5/8" kierteellä. Pikalukitus 1,80 m ja 2,00 m. Sisältää rasiatasaimen Kaikki sauvassa -pystytys Kiinnittimet GHT62 Sauvakiinnitysteline CS10- ja CS15-maastotallentimille GHT63 Sauvakiinnitysteline GHT62:n kiinnittämiseksi kaikkiin sauvoihin, paitsi miniprismasauvoihin. 32 Lisävarusteet Viva Unon jalustapystytyksille - GNSS-tukiasema 32.1 Pakkokeskistysalustat GDF101 Pakkokeskistysalusta ilman optista laserluotia, musta GDF102 Pakkokeskistysalusta optisella laserluodilla, Leica-järjestelmä, musta Jalustat GST103 Alumiinijalusta varustettuna olkahihnalla ja sivusäädöllä Kannattimet Kannattimet 5/8" kierteellä GRT146 Kannatin 5/8 tuuman kierteellä, GNSS-antenni kiinnittyy suoraan Korkeusmittari GHM007 Korkeusmittari GHT196 Etäisyyspidin korkeusmittarille. 23

24 33 Kuljetuslaukku Viva Uno GNSS -vastaanottimelle GVP654 Luja kuljetuslaukku Viva Uno GNSS -vastaanottimelle ja antennille. Laukussa voidaan kuljettaa GNSS Liikkuva ja tukiasema sekä varusteet. 24

25 Maastotallennin 34 CS10/CS15-maastotallennin 34.1 CS10-maastotallennin CS10 3.5G - maastotallennin CS10 Radio - maastotallennin CS10-maastotallennin CS10 3.5G -maastotallennin. Vahvistettu WinCE-maastotallennin täydellä VGA-kosketusnäytöllä, 1GB NAND flash -muisti, 512MB SDRAM, CF/SD-korttipaikka ja 2MP-kamera. Sisältää Bluetoothin, sisäisen WLAN-moduulin, 3.5G GSM/UMTS moduulin, numeerisen näppäimistön, näyttökynän. Saatavissa joko Lemo-liittimellä (CBC01) tai DSUB-liitinmoduulilla (CBC02). CS10 Radio -maastotallennin. Vahvistettu WinCE-maastotallennin täydellä VGA-kosketusnäytöllä, 1GB NAND flash -muisti, 512MB SDRAM, CF/SD-korttipaikka ja 2MP-kamera. Sisältää Bluetooth'n, sisäisen WLAN-moduulin, sisäisen TPS-radiomoduulin, numeerisen näppäimistön, osoitinkynän. Saatavissa joko Lemo-liittimellä (CBC01) tai DSUB-liitinmoduulilla (CBC02). CS10-maastotallennin. Vahvistettu WinCE-maastotallennin täydellä VGA-kosketusnäytöllä, 1GB NAND flash -muisti, 512MB SDRAM, CF/SD-korttipaikka ja 2MP-kamera. Sisältää Bluetooth'n, numeerisen näppäimistön, osoitinkynän. Saatavissa joko Lemo-liittimellä (CBC01) tai DSUB-liitinmoduulilla (CBC02) CS15-maastotallennin CS15 3.5G & Radio -maastotallennin CS G - maastotallennin CS15 Radio - maastotallennin CS15-maastotallennin CS15 3.5G & Radio -maastotallennin Vahvistettu WinCE-maastotallennin täydellä VGA-kosketusnäytöllä, 1GB NAND flash -muisti, 512MB SDRAM, CF/SD-korttipaikka ja 2MP-kamera. Sisältää Bluetoothin, sisäisen WLAN-moduulin, sisäisen TPS-radiomoduulin, 3.5G GSM/UMTS -moduulin, QWERTY-näppäimistön, näyttökynän. Saatavissa joko Lemo-liittimellä (CBC01) tai DSUB-liitinmoduulilla (CBC02). CS G -maastotallennin Vahvistettu WinCE-maastotallennin täydellä VGA-kosketusnäytöllä, 1GB NAND flash -muisti, 512MB SDRAM, CF/SD-korttipaikka ja 2MP-kamera. Sisältää Bluetoothin, sisäisen WLAN-moduulin, 3.5G GSM/UMTS moduulin, numeerisen näppäimistön, näyttökynän. Saatavissa joko Lemo-liittimellä (CBC01) tai DSUB-liitinmoduulilla (CBC02). CS15 Radio -maastotallennin Vahvistettu WinCE-maastotallennin täydellä VGA-kosketusnäytöllä, 1GB NAND flash -muisti, 512MB SDRAM, CF/SD-korttipaikka ja 2MP-kamera. Sisältää Bluetooth'n, sisäisen WLAN-moduulin, sisäisen TPS-radiomoduulin, QWERTY-näppäimistön, osoitinkynän. Saatavissa joko Lemo-liittimellä (CBC01) tai DSUB-liitinmoduulilla (CBC02). CS15-maastotallennin Vahvistettu WinCE-maastotallennin täydellä VGA-kosketusnäytöllä, 1GB NAND flash -muisti, 512MB SDRAM, CF/SD-korttipaikka ja 2MP-kamera. Sisältää Bluetooth'n, QWERTY-näppäimistön, osoitinkynän. Saatavissa joko Lemo-liittimellä (CBC01) tai DSUB-liitinmoduulilla (CBC02). 35 Yhteysmoduuli CS10/CS15-maastotallentimelle CBC01 Lemo-liitinmoduuli, virtapistoke, Lemo (USB ja Sarja) ja USB Isäntä CS10- ja CS15- maastotallentimille. Tilattavissa ainoastaan CS10/CS15-maastotallentimen kanssa CBC02 DSUB- liitinmoduuli, virtapistoke, DSUB 9-pin, USB Isäntä ja USB mini AB CS10- ja CS15- maastotallentimille. Tilattavissa ainoastaan CS10/CS15-maastotallentimen kanssa. 25

26 36 Varusteet maastotallentimille 36.1 Muita varusteita GDZ69 Ylimääräinen kynä ruuvimeisselillä CS10- ja CS15- maastotallentimelle SPF01 Näytön häikäisysuoja CS10- ja CS15-maastotallentimelle Sisäiset akut GEB211 Lithium-Ion akku, 7,4V/2,2Ah, ladattava. Käytetään CS10/CS15-maastotallentimen tai GS15-vastaanottimen kanssa GEB212 Lithium-Ion akku, 7,4V/2,6Ah, ladattava. Käytetään CS10/CS15-maastotallentimen tai GS15-vastaanottimen kanssa Telakka CCS01 Telakka CS10- ja CS15-maastotallentimille latausta ja PC:lle tiedonsiirtoa varten, sisältää: GEV223 (USB A USB-minitiedonsiirtokaapeli) Lisävarusteet virransyötölle GEV235 1,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä EU:ssa GEV ,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä USA:ssa GEV ,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä Japanissa GEV ,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä UK:ssa GEV ,5 m virtakaapeli. Mahdollistaa CS10/CS15-maastotallentimelle ulkoisen virran virtapistokkeen kautta. Käytettävissä Australiassa GDC221 Autoadapteri GKL221-laturille. Mahdollistaa GKL221:n käyttämisen tupakansytyttimestä. 12V/24V DC/DC -muunnin. Voidaan käyttää myös antamaan virtaa CS10/CS15- maastotallentimelle suoraan tupakansytyttimestä Muistilaitteet MSD1000 SD-muistikortti 1GB GS10/GS15- vastaanottimelle ja CS10/CS15-maastotallentimelle MCF256 CompactFlash-kortti 256MB TPS-kojeille ja CS10/CS15-maastotallentimelle MCF1000 CompactFlash-kortti 1GB TPS-kojeille ja CS10/CS15-maastotallentimelle MS1 USB-muistitikku, 1GB, teollisuusluokka Kortinlukija & Adapteri MCR7 Kortin lukijalaite SD/CF-korteille MCFAD1 CompactFlash PC korttiadapteri. 26

27 36.7 Sauvavarusteet CS10/CS15-maastotallentimelle GHT62 Sauvakiinnitysteline CS10- ja CS15-maastotallentimille GHT63 Telineen sauvakiinnityskappale GHT62:n kiinnittämiseksi kaikkiin sauvoihin Pehmolaukut ja kantohihnat CS10/CS15-maastotallentimelle Pehmolaukut GVP643 Pehmolaukku CS10-maastotallentimelle kuljetusta ja lialta suojaamista varten. Sisältää vyölenkin GVP644 Pehmolaukku CS15-maastotallentimelle kuljetusta ja lialta suojaamista varten. Sisältää vyölenkin. Rannehihna GHT61 Rannehihna CS10- ja CS15-maastotallentimia varten. Koukku vyöhön tai jalustaan kiinnittämistä varten. 27

28 SmartWorx Viva 37 SmartWorx Viva -ohjelmisto ja sovellusohjelmat 37.1 SmartWorx Viva -ohjelmisto CS10/CS15-maastotallentimelle SmartWorx Viva -ohjelmisto ja DVD CS SmartWorx Viva LT -lisenssiavain. Edellyttää SmartWorx Viva -ohjelmistoa CS SmartWorx Viva -lisenssiavain. Edellyttää SmartWorx Viva -ohjelmistoa CS SmartWorx Viva LT CS SmartWorx Vivaksi päivitysoptio SmartWorx Viva -ohjelmisto Zeno 10/Zeno 15 GIS -kämmenmikroille Mahdollistaa SmartWorx Vivan toimimisen Zeno 10/Zeno 15 -tallentimissa CS SmartWorx Viva LT -lisenssiavain. Sisältää SmartWorx DVD:n. Sisältää SmartWorx DVD:n CS SmartWorx Viva -lisenssiavain SmartWorx Vivaan sisältyvät ohjelmistosovellukset Mittaus sisältää: Kartoitus Koodaus Autopisteiden tallennus Piilopisteet RTK-tukiaseman asemointi sisältää: Tunnetulle pisteelle Viimeisimmälle pisteelle Mille tahansa pisteelle Edellyttää RTK-tukiasema optiota LOP13, GS10 tai GS15. Maastoonmerkintä sisältää: Navigointi pisteelle käyttäen eri menetelmiä: Pohjoinen, aurinko, piste ja linja Laatukontrolli - Koordinaattierojen tarkistus ennen tallennusta Automaattinen seuraavaksi lähinnä olevan maastoonmerkittävän pisteen valinta Graafinen pisteen valinta kartalta Korkeuksien ja korkeuspisteiden ajon editointi Akustinen nopeutuva äänimerkki, kun pistettä lähestytään Geodeettinen laskenta sisältää: Käänteistehtävä Päätehtävä Suorien leikkaukset Linjalaskennat Kaarilaskennat Kulman ja kaaren laskenta Siirto, Kierto & Mittakaava (manuaalinen) Siirto, Kierto & Mittakaava (vertailupisteet) Koordinaattijärjestelmän määrittely: 1-vaiheinen, 2-vaiheinen, 3D Muunnos Kaikki yleiset projektiot CS Smart- Worx Viva CS Smart- Worx Viva LT

29 Tiegeometrian syöttö: Vaakageometria Pystygeometria Poikkileikkaukset Paaluluvun vertailut Tiedon tuonti: ASCII, DXF Tiedon vientit: Oma ASCII, DXF, LandXML, FBK, RW5, RAW Kaikki optiot ja toiminnot saatavissa Optioita ja toimintoja rajoitetusti - Ei saatavissa CS Smart- Worx Viva CS Smart- Worx Viva LT 37.4 Valinnaiset SmartWorx Viva -ohjelmistopaketit CS-maastotallentimelle CS Worksite+ sisältää: CS DTM -maastoonmerkintäsovellus ( ) CS Vertailulinjasovellus ( ) CS Pinnan & tilavuuden mittaussovellus ( ) Kaikki optiot ja toiminnot saatavissa Optioita ja toimintoja rajoitetusti - Ei saatavissa CS Smart- Worx Viva CS Smart- Worx Viva LT 37.5 Valinnaiset SmartWorx Viva -sovellukset CS-maastotallentimelle CS COGO Pinta-alan jako Edellyttää GEOD-sovellusta CS DTM -maastoonmerkintä Edellyttää Maastoonmerkintä-sovellusta. CS Smart- Worx Viva CS Smart- Worx Viva LT CS Vertailulinja Edellyttää Maastoonmerkintä-sovellusta CS Vertailutaso ja ruudukon skannaus CS RoadRunner CS RoadRunner Rail CS RoadRunner Importer CS Monilinjamittaus CS Pinta ja tilavuudet DGPS-optio Leica Viva Unolle Kaikki optiot ja toiminnot saatavissa Optioita ja toimintoja rajoitetusti - Ei saatavissa 37.6 SmartWorx Viva PC -ohjelmisto SmartWorx Viva PC -ohjelmisto. Lisenssiavain SmartWorx Viva -ohjelmiston käyttämiseksi PC:ssä. 29
