1 Leica GPS1200+ sarja Erittäin suorituskykyinen GNSS-järjestelmä

2 Leica GPS1200+ Ainoa GNSS, jolla on tulevaisuustakuu Kun sanomme GNSS:stä, että se on tulevaisuustaattu, se merkitsee maksimia tuottavuudessa ja luotettavuudessa. Enemmän satelliitteja, enemmän GNSS-signaaleja. Nyt ja huomenna! Leica GPS1200+ :n kanssa voit olla varma huomisesta. Kun investoit tänään GNSS-teknologiaan, jonka toimivuus taataan tulevaisuudessa, voit olla varma siitä, että kojeesi seuraa kaikkia satelliitteja myös huomenna. GPS1200+ on ainoa tulevaisuustaattu GNSS-järjestelmä. Paras GNSS- ja RTK-teknologia Nopea satelliittien lukitus, erittäin tarkat mittaukset, alempien satelliittien seuranta, monitieheijastusten poiston teknologia, häiriösuojaus, huippunopea paikannuksen laskenta, alhainen sijainnin viive ja nopea, luotettava, kauas tukiasemalta kantava RTK-alkutuntemattomien ratkaisu. GNSS/TPS: yhteensopiva Näppäimistö ja kosketusnäyttö, ohjaava laiteohjelma, tehokas tiedonhallinta, valmiit ohjelmat ja mittausrutiinit: kaikki helppoja käyttää kaikki samoja GNSS:ssä ja takymetrissä. Kevyt SmartRover SmartRover painaa vain 2,7 kg. Kaapelittomassa RTK GNSS -järjestelmässä on kaikki yhdessä ja samassa sauvassa. Lisäksi se on yhteensopiva Smart- Stationin ja SmartPolen kanssa. Vedenkestävä ja luja GPS1200+ vastaanottimet on suunniteltu toimimaan ankarissa olosuhteissa. Ne kelluvat, kestävät pudotuksia, tärinää ja toimivat niin sateessa, pölyssä, hiekassa kuin lumessakin: 40 C + 65 C. Monipuolinen Käytä GPS1200+:aa tukiasemana tai liikkuvana: staattisesta RTK-mittaukseen. Koska se on pieni, kevyt ja kaikkia tiedostomuotoja ja tiedonsiirtolaitteita tukeva, mittauksen voi tehdä sauvassa tai reppuvarustuksella. Staattisessa mittauksessa antennin voi sijoittaa jalustalle, koneohjauksessa mm. katolle tai veneseen. Kaikkiin sovelluksiin Käytä GPS1200+:ssa tarkistusmittauksiin, monitorointiin,kartoitukseen, paikalleenmittaukseen, seismisiin mittauksiin kaikkeen mihin tarvitset. FUNCTION integrated Yhdistä. Käytä niitä samalla tavalla. Vaihda lennossa laitteesta toiseen. Työskentele nopeammin, tarkemmin ja tehokkaammin. Nauti System 1200:n vapaudesta, joustavuudesta ja tehosta. Leica SmartStation Leica GPS1200+ TPS1200+ & integroitu GNSS. TPS1200+ voidaan päivittää SmartStationeiksi. Yhdistää GNSS-teknologian tehokkaaseen tiedonhallintaan. Yhteensopiva kaikkien GNSS-sovellusten kanssa.

3 Leica System 1200 Yhteensopivat. Kaikille sovelluksille. Tänään ja huomenna. Koska Leica System laitteet on suunniteltu ja tuotettu viimeismpien mittausteknologioiden kaikkein tiukimpien standardien mukaisesti, ne ovat erittäin tehokkaita, luotettavia ja kestävät ankarissakin olosuhteissa. Uusi, innovatiivinen käyttöliittymä, toimintojen ja ominaisuuksien monipuolisuus, tehokas tiedonhallinta ja käyttäjien omat ohjelmointimahdollisuudet ovat yhteisiä System 1200:n GNSS- ja TPS-laitteille. kuhunkin työhön sopivin; lisäkoulutusta ei tarvita. Nämä uudet, korkeaa teknologiaa edustavat ja yhteensopivat GNSS- ja TPS-laitteet mahdollistavat useiden erityyppisten mittaustöiden tekemisen nopeammin, tarkemmin ja tehokkaammin kuin koskaan aiemmin. Ja mikä tärkeintä: niiden ansiosta tuottavuus paranee ja kustannukset pienenevät. Käyttäjä voi vaihtaa hetkessä GNSS:stä TPS:ään tai päinvastoin ja käyttää juuri sitä laitetta, joka on Leica TPS1200+ Leica SmartPole Leica SmartWorx Leica Geo Office Huippuluokan suorituskykyä. Erittäin tarkka takymetri, joka tekee kaiken mitä haluat ja enemmän. SmartPolen asemointi lennossa säästää aikaa. Vaihdat helposti GNSS:stä takymetriin ja päinvastoin. SmartWorx TPS/GNSS laiteohjelma on helppokäyttöinen ja uskomattoman tehokas. Yhdessä paketissa kaikki mitä tarvitset TPS:ää ja GNSS:ää varten: tietojen tuonti, esittäminen, muunnokset, laaduntarkkailu, laskenta, tasoittaminen, raportointi, tiedonsiirto jne.

4 Leica GPS1200+ Nopea, tarkka, kestävä ja luotettava GPS L5 GLONASS GALILEO GPS GPS L5 GLONASS GALILEO GPS GNSS-teknologia GPS1200+ edustaa uusinta GNSS-teknologiaa. Kolmannen sukupolven SmartTrack+ mittauskone seuraa kaikkia olemassaolevia satelliittisignaaleja ja pystyy seuraamaan myös suunnitteilla olevia. Tämä koskee GPS L5, Galileo, GAGAN, WAAS, EG- NOS, MSAS ja Compass -signaaleja. Mitä enemmän satelliitteja, sitä parempi tarkkuus, luotettavuus ja tuottavuus. Smart-Track+ saavuttaa satelliitit muutamassa sekunnissa, ja on ideaalinen kaupunkien katvealueilla ja peitteisessä maastossa, jossa muut kojeet usein epäonnistuvat. Vanhat GPS- 1200:t voidaan päivittää uudella SmartTrack+ -kojeella. SmartCheck+ Jatkuva tarkistus tarjoaa parhaan luotettavuuden. Ainutlaatuinen sisäänrakennettu valvonta tarkistaa tulokset välittömästi. SmartCheck+ las-kee GPS- ja GLONASS-mittaukset samanaikaisesti cmtarkkuudella, 20 Hz:n nopeudella 40 km:iin tai jopa kauemmas. Alusta muutamassa sekunnissa ja mittaa peitteisellä alueella GX1230+ sensorilla (vain GPS) tai lisää tuottavuutta GX1230+ GNSS/ ATX1230+ GNSS (tukee kaikkia saatavissa olevia GNSSjärjestelmiä). SmartRTK Leica Geosystemsin Smart- RTK:lla ja RTCM 3.1:n korjauksella suorituskyky ja käyttäjän mielenrauha ovat taattuja. Enää ei tarvitse huolehtia liikkuvien virtuaalisesti ohjattujen tukiasemien tulosten yhdenmukaisuuden tai jäljitettävyyden katoamisesta. SmartRTK käyttää kiinteitä ja oikeita tukiasemia, joihin mittaajat voivat luottaa. SmartRTK ei tuo etuja ainoastaan RTCM 3.1:a käytettäessä; uusi ilmakehä dekorrelointiteknologia tarjoaa tarkan sijainnin kaikissa verkoissa riippumatta korjaustiedoista. Erityisen lujaa tekoa Sinun ei tarvitse huolehtia, kuinka GPS1200+:aa käsitellään. Se on rakennettu MIL-standardien mukaisestikestämään kovaa käsittelyä. Lujan, huolella valmistetunmagensiumkotelon ansiosta GPS1200+ kestää pudotuksia ja tärinää. Kestää kaikissa säissä GPS1200+ kestää 40 C:sta +65 C:een (varastossa +80 C), eikä sen käy kuinkaan arktisessa kylmyydessä eikä polttavassa kuumuudessa. Se on täysin vedenpitävä 1 metriin asti, kestää hiekkaa ja pölyä ja toimii kaikissa olosuhteissa trooppisesta sademetsästä hiekkamyrskyihin. GPS1200+ toimii aina. Suurikontrastinen kosketusnäyttö Korkealaatuinen 1/4 VGA (11 riviä 32 merkillä) kosketusnäyttö, joka on saatavissa myös värillisenä (RX1250), takaa, että tiedot näkyvät selkeästi ja kirkkaasti. Olipa hämärää tai kirkas auringonpaiste, näyttö on aina selkeästi luettavissa. Voit valita, käytätkö kosketusnäyttöä vai QWERTY-näppäimistöä. Ohjaimella tai ilman Yhdistä ohjain vastaanottimeen, kun haluat syöttää tietoa ja ottaa käyttöön laitteen kaikki toiminnot ja ohjelmat. RTK/DGPS datalinkki Radiomodeemit, GSM, GPRS ja CDMA-moduulit sopivat vesitiiviisiin koteloihinsa, joilla ne liitetään vastaanottimeen ilman kaapeleita. Voit liittää joko yhden tai kaksi RTK/DGPStukiasemaa ja liikkuvaa sovellusta. RX1250-ohjaimen täysin kaapelittomaan järjestelmään on sisäänrakennettu langaton Bluetooth, joka mahdollistaa yhdistymisen muihin langattomiin tuotteisiin.

5 Number of Satellites GPS + GLONASS + Galileo GPS + GLONASS GPS only :00 2:00 Time 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00 20:00 22:00 0:00 GNSS-modernisointi Milloin on oikea hetki investoida uuteen hybridiin GNSSvastaanottimeen? Vastaus on: silloin kun investointi tuo merkittävää tuotannollista hyötyä. GLONASS on jo osoittanut hyödyllisyytensä. GPS L5 ja Galileo tuovat vielä enemmän etuja; ne mm. mahdollistavat alkutuntemattomien ratkaisun välittömästi ja pitemmän kantavektorialueen. Investointi GPS1200+:aan lisää tehokkaasti laitteistosi arvoa. Vastaanotin, joka takaa kaikkien satelliittisignaalien seurannan tänään ja huomenna, säilyy kilpailukykyisenä myös jatkossa. GPS1200+ vastaanottimet: GX1230+ GNSS/ ATX1230+ GNSS Kolme taajuutta GPS/ GLONASS/ Galileo/ Compass kanavaa L1/L2/L5 GPS L1/L2 GLONASS E1/ E5a/ E5b /Alt-BOC Galileo 4 SBAS Täysin reaaliaikainen RTK Liikkuvana tai tukiasemana GX1230+/ GX1220+ Kaksi taajuutta, GPS vain geodeettisena vastaanottimena Helposti päivitettävissä GNSS-vastaanottimeksi 16 L L2 GPS 4 SBAS RTK reaaliajassa (tai DGPS-optio) GPS L5- ja Galileo-valmius SmartStation yhdessä SmartAntennin kanssa SmartStation on TPS1200+, joka on varustettu ATX1230 GG+ SmartAntennilla. Kaikkia GNSS- ja TPS-toimintoja ohjataan takymetrin näppäimistöltä, kaikki tiedot ovat samassa tietokannassa ja kaikki tiedot näkyvät TPS:n näytössä. Kosketa GPS-näppäintä, anna RTK:n määrittää asema cm-tarkkuudella, sitten mittaa ja merkitse maastoon takymetrillä. Voit tehdä mitä tahansa SmartStationilla. Voit myös käyttää SmartAntennia sauvassa yhdessä RX1250-ohjaimen kanssa. Kevyt, modulaarinen rakenne Käytä sinulle sopivimpaan tarkoitukseen. Kaikki sauvassa Kevyt, silti tasapainossa. Erinomainen rakennusalueiden mittauksissa ja muissa vaativissa olosuhteissa. Sauva ja reppu Kevyt kantaa kädessä, varsinkin pidempiaikaisissa mittauksissa. Jalustalla ja pilarilla Geodeettisiin tarkistusmittauksiin ja tukiasemana. Kaikki repussa 30 cm:n tarkkuusluokan DGPS-, GIS- ja seismisiin mittauksiin. Saumatonta tiedonsiirtoa Valaistu näppäimistö Jos työskentelet pimeässä, sytytä näyttöön ja näppäimistöön valot. Kaikki näppäimet ovat valaistuja. GPS1200+ käy kaikkeen RTK, DGPS, ja staattinen tiedonkeruu Tukiasemana ja liikkuvana Sauvassa, jalustalla, pilarilla tai repussa Koneohjaukseen, luotaukseen veneessä tai lentokoneissa Kaikentyyppisiin mittauksiin RTK-sauvavaihtodot Hiilikuitu- tai alumiinisauva varustettuna ergonomisella kädensijalla. Leica Geo Office GNSS:lle ja TPS:lle sopiva ohjelmistopaketti, josta löytyvät työkalut ja komponentit mm. tiedon tuontiin, esittämiseen, muuntamiseen, laaduntarkkailuun, laskentaan, tasoittamiseen, raportointiin ja tiedonsiirtoon. 1 The Compass-signaali signal ei ole is not vielä finalized, täysin valmis. although, GPS1200+ test signals vastaanottimet have been tracked ovat seuranneet with GPS1200+ testisignaaleja receivers testiympäristössä. in a environment. Koska signaalin As changes rakenteeseen in the signal voi tulla structure muutoksia, may still occur, Leica Geosystems Leica Geosystems ei voi taata cannot täyttä guarantee Compass-yhteensopivuutta. full compatibility. CompactFlash-kortit Samat CompactFlash-kortit GNSS:lle ja TPS:lle. Sisäiset Li-lon-akut Jotta GPS1200+ toimisi luotettavasti ja pitkäkestoisesti, se käyttää parhaimpia, paljon kapasiteettia sisältäviä akkuja. Voit työskennellä jopa 17 tuntia kahdella Lithium-ion -akulla. TPS1200+ takymetrit käyttävät samoja CompactFlash-kortteja ja tiedostomuotoja. Voit siirtää kortin laitteesta toiseen ja jatkaa työskentelyä saumattomasti.

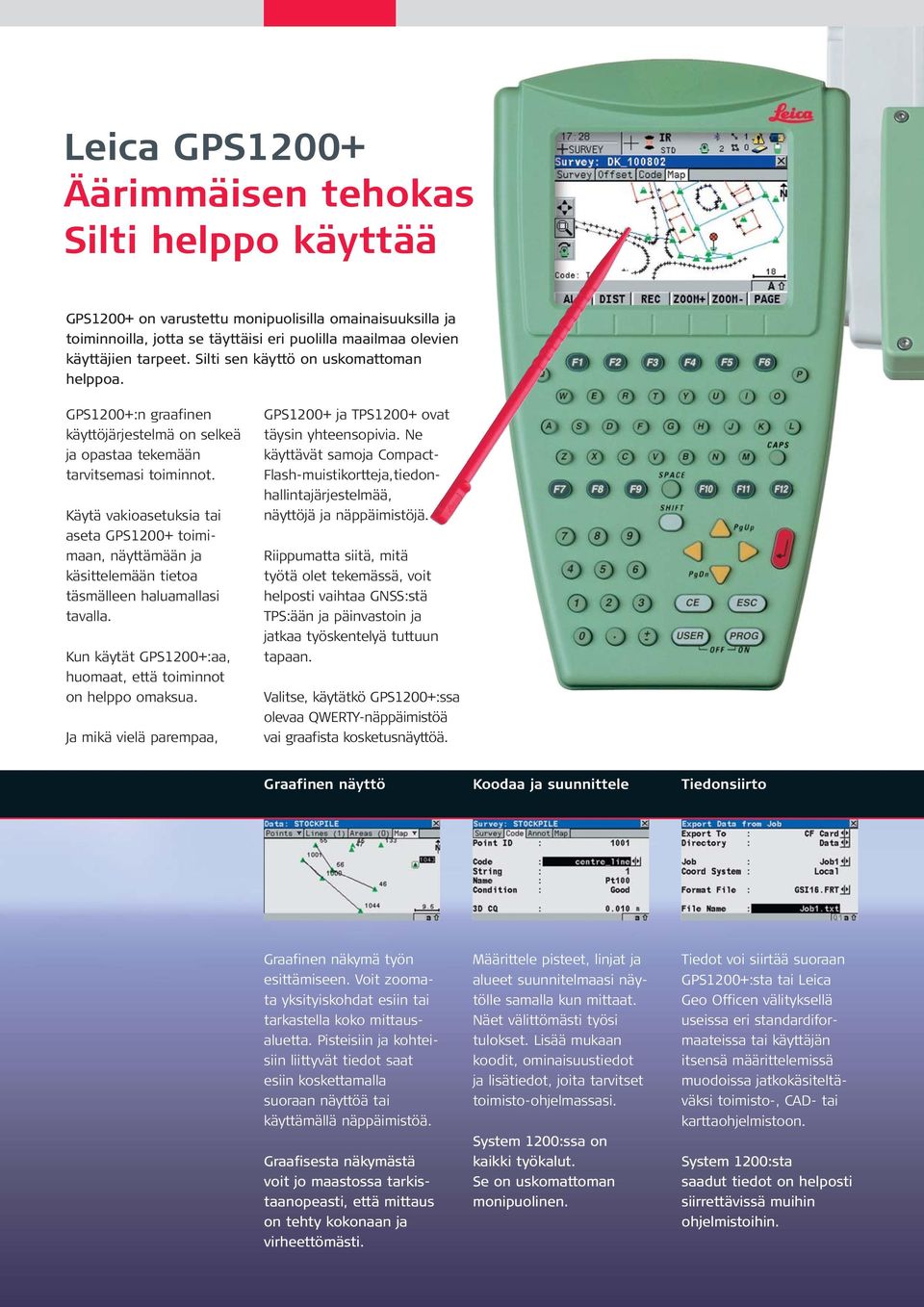

6 Leica GPS1200+ Äärimmäisen tehokas Silti helppo käyttää GPS1200+ on varustettu monipuolisilla omainaisuuksilla ja toiminnoilla, jotta se täyttäisi eri puolilla maailmaa olevien käyttäjien tarpeet. Silti sen käyttö on uskomattoman helppoa. GPS1200+:n graafinen käyttöjärjestelmä on selkeä ja opastaa tekemään tarvitsemasi toiminnot. Käytä vakioasetuksia tai aseta GPS1200+ toimimaan, näyttämään ja käsittelemään tietoa täsmälleen haluamallasi tavalla. Kun käytät GPS1200+:aa, huomaat, että toiminnot on helppo omaksua. Ja mikä vielä parempaa, GPS1200+ ja TPS1200+ ovat täysin yhteensopivia. Ne käyttävät samoja Compact- Flash-muistikortteja,tiedonhallintajärjestelmää, näyttöjä ja näppäimistöjä. Riippumatta siitä, mitä työtä olet tekemässä, voit helposti vaihtaa GNSS:stä TPS:ään ja päinvastoin ja jatkaa työskentelyä tuttuun tapaan. Valitse, käytätkö GPS1200+:ssa olevaa QWERTY-näppäimistöä vai graafista kosketusnäyttöä. Graafinen näyttö Koodaa ja suunnittele Tiedonsiirto Graafinen näkymä työn esittämiseen. Voit zoomata yksityiskohdat esiin tai tarkastella koko mittausaluetta. Pisteisiin ja kohteisiin liittyvät tiedot saat esiin koskettamalla suoraan näyttöä tai käyttämällä näppäimistöä. Graafisesta näkymästä voit jo maastossa tarkistaanopeasti, että mittaus on tehty kokonaan ja virheettömästi. Määrittele pisteet, linjat ja alueet suunnitelmaasi näytölle samalla kun mittaat. Näet välittömästi työsi tulokset. Lisää mukaan koodit, ominaisuustiedot ja lisätiedot, joita tarvitset toimisto-ohjelmassasi. System 1200:ssa on kaikki työkalut. Se on uskomattoman monipuolinen. Tiedot voi siirtää suoraan GPS1200+:sta tai Leica Geo Officen välityksellä useissa eri standardiformaateissa tai käyttäjän itsensä määrittelemissä muodoissa jatkokäsiteltäväksi toimisto-, CAD- tai karttaohjelmistoon. System 1200:sta saadut tiedot on helposti siirrettävissä muihin ohjelmistoihin.

7 Tilakuvakkeet Näyttävät käynnissä olevat mittaus- ja toimintomuodot, tallennuksen, jäljellä olevan akun, kojeen asetukset jne. Käyttäjän määriteltävissä olevat näppäimet Näihin voit varata omat komentosi, toimintosi, näyttötilasi nopeaa työskentelyä varten. Käyttäjän valikkoasetukset Voit asettaa juuri sellaiset käyttövalikot kuin sinä tai henkilökuntasi tarvitsette. Voit määrittää näkyviin vain tarvittavat osat ja piilottaa tarpeettomat. QWERTY-näppäimistö Ohjaimessa on aakkosnumeerinen QWERTY-näppäimistö nopeaa ja helppoa tietojenkäsittelyä varten. Ohjelmavalikko Suora yhteys kaikkiin ladattuihin sovellusohjelmiin kuten Mittaus, Piilopisteet, Merkintä jne. ja useisiin valinnaisiin ohjelmiin. Suuri, graafinen näyttö 1/4 VGA korkearesoluutioinen LCD on valittavissa värillisenä (RX1250) ja on helposti luettavissa missä tahansa valossa. Sekä näyttöön että näppäimistöön saa valot pimeässä työskennellessä. Kosketusnäyttö Ohjaimen kosketusnäyttö tarjoaa nopean työskentelymahdollisuuden ilman näppäimistöä. Voit tarkastella pisteisiin ja kohteisiin liittyviä tietoja ja käyttää kaikkia toimintoja suoraan näytöltä. Voit itse valita, käytätkö kosketusnäyttöä vai näppäimistöä. Voit määritellä näyttösi Tiedon hallinta Sovellusohjelmat GPS1200+:ssa voit itse määritellä näyttömuodon esittämään juuri niitä tietoja, joita sinä ja kollegasi haluatte nähdä maastossa työskennellessänne. Aseta näyttö kunkin työn ja vaadittavan tiedon mukaiseksi. GPS1200 on sovellettavissa tarpeittesi mukaiseksi. Tehokas tiedonhallintajärjestelmä huolehtii tiedoista, töistä, laaduntarkistuksesta jne. Voit tarkastella, muokata, poistaa ja etsiä suodattimien kanssa tai ilman. Useamman kuin yhden kerran mitattujen pisteiden koordinaatit ovat keskiarvoja edellyttäen että ne sijaitsevat määriteltyjen rajojen sisällä. System 1200:lla mittaat helposti ja luotettavasti. Useat hyödylliset mittausohjelmat kuten Mittaus, Piilopisteet, Vertailulinja, Merkintä, GOGO (Geodeettinen laskenta) jne. tukevat GPS1200+:aa. Muut ohjelmat kuten Road-Runner ja DTM Maastoonmerkintä ovat valinnaisia. Geo C++:lla voit myös kirjoittaa omia ohjelmia erityissovelluksia varten. Useimmat ohjelmat toimivat sekä GNSS:ssä että TPS:ssä.

8 Leica GPS1200+ Ylivoimainen mittaus ja RTK-suorituskyky SmartTrack+ SmartCheck Reference stations Johtava GNSSteknologia Puhtaat, luotettavat, erittäin tarkat koodi- ja vaihemittaukset ovat perusta kaikelle satelliittimittaukselle. Mitä selkeämpää dataa ja mitä enemmän satelliitteja on saavutettu, sitä parempi lopputulos. GPS1200+:n täysin uusi SmartTrack+ tekniikka ja kolmitaajuusantenni sekä 120 kanavaa ovat täydellisesti yhteensopivia ja tuottavat parhaan tuloksen: Satelliittien lukitseminen sekunneissa Vahvat signaalit Alempana olevien satelliittien lukitus Monitieheijastusten poisto Häiriösuojattu Huippulaatuiset GNSS- mittaukset Paras seuranta dynaamisessa ympäristössä Luotettava Nopea, itsetarkistava +40 km:n RTK SmartCheck-laskenta-algoritmit laskevat ja painottavat SmartTrack-mittauksia ja antavat nopean, tarkan RTK-ratkaisun. Sijainnit ovat saatavissa cm-tarkkuudella jatkuvasti jopa 20 Hz:n nopeudella. Taustalla tapahtuva laskenta ratkaisee alkutuntemattomat ja tarkistaa koordinaatteja. Luotettavuus on ilmiömäiset 99,99 % kaikille vektoreille aina 40 km:iin asti ja jopa kauemmas. Olipa vastaanotin sauvassa tai koneessa, GPS1200+:n RTK on huippuluokkaa kaikissa töissä: Alustus sekunneissa Mittaus puiden alta ja vaikeista paikoista Sijainnin päivitys joka 0,05 s (20 Hz) Viive alle 0,03 s Cm-tarkkuus Luotettava GPS1200+ CORS-asemat Suomessa on laaja kiinteiden tukiasemien verkosto. GPS1200 yhdessä SmartTrack+ antennin tai IGS/Dorne & Margolin - antennin kanssa on ihanteellinen jatkuvasti toimivissa tukiasemissa (CORS). Se kerää ja välittää tietoa, lähettää RTK- ja DGPS-korjausta liikkuviin RTK- ja GISlaitteisiin ja sopii täydellisesti käytettäväksi Leican tukiasemaohjelmiston, GPS SPIDER, kanssa. Koska GPS1200+ on yhteensopiva kaikkien tiedostomuotojen (Leica, CMR, RTCM) kanssa ja toimii yhteensopivasti vakioviestien (NMEA) kanssa, GPS1200+ RTK toimii täydellisesti yhdessä kaikkien tukiasemien kanssa kaikkialla maailmassa. Yksittäisten tukiasemien kanssa Tukiasemaverkostojen kanssa MAX:n ja i-max:n kanssa FKP-korjausten kanssa VRS-verkkojen kanssa

9 Kaikki mitä tarvitset eri sovelluksissa SmartRover SmartStation SmartPole SmartRover erittäin kevyt SmartRover painaa vain 2,7 kg. Tässä kaapelittomassa RTK GNSS -järjestelmässä on kaikki yhdessä ja samassa sauvassa. Työskentely on miellyttävää ja sujuu mukavasti koko päivän. Yhteensopivuus SmartStationin kanssa lisää mukavuutta. Siirrettävän SmartAntennin ansiosta SmartRover on täysin yhteensopiva SmartStationin ja Smart- Polen kanssa. Uusi kevyt, värinäytöllinen RX1250- ohjain kommunikoi SmartAntennin kanssa langattoman Bluetooth - tekniikan avulla. RTK:n saa cm-tarkkuudella. Smart- Rover tarjoaa monia etuja: Paino vain 2,7 kg. SmartAntenni vaihdettavissa SmartStationin, SmartPolen ja SmartRoverin välillä Täysin kaapeliton. Kaikki yhdessä ja samassa sauvassa. Sopii rakennussovelluksiin. GNSS & TPS täydellisesti yhdistettynä TPS1200+ takymetri ja GNSS SmartAntenni yhdessä ja samassa laitteessa. Ihanteellinen, kun on mitattava pisteitä, joita ei saavuteta RTK:lla. Enää ei tarvita kontrollipisteitä, jonomittausta eikä asemointia tunnettujen pisteiden kautta. Riittää, kun asettaa Smart- Stationin paikoilleen ja antaa RTK:n määritellä aseman cm-tarkkuudella. Sen jälkeen mittausta voi jatkaa takymetrillä. Kun Smart- Station on asemoitu, voit käyttää SmartAntennia sauvassa ohjainyksikön kanssa ja RTK:na. Käytä takymetriä ja GNSS:ää yhdessä Määritä asema RTK:lla, sen jälkeen mittaa takymetrillä Mittaat helpommin ja nopeammin Soveltuu kaikkiin töihin Lisäät tuottavuuttasi Vaihda lennossa GNSS:n ja TPS:n välillä Jokainen mittausalue on erilainen. Toiset paikat soveltuvat TPS:lle ja toiset GNSS:lle. SmartPole:ssa takymetri ja GNSS ovat käytettävissä samanaikaisesti. Jos GNSS:n käyttö ei ole mahdollista peitteisyyden vuoksi, käytä TPS:ää; jos taas TPS:n näköyhteyttä ei ole saatavissa, käytä GNSS:ää. Kontrollipisteitä ei tarvitse enää etukäteen määritellä toimistolla eikä kontrollia etsiä kentällä. SmartPole on täysin yhteensopiva System 1200:n kanssa. Samaa kevyttä GNSS SmartAntennia voi käyttää yhdessä TPS1200+:n kanssa SmartStationina, yhdessä RX1250:n ohjaimen kanssa SmartRoverina tai yhdessä ainutlaatuisen, kevyen 360 prisman ja RX1250-ohjaimen kanssa SmartPolena. Parampi tarkkuus & GNSSkontrollin yhtenäisyys Säästää aikaa niin mittaamisen suunnittelusta kuin toteuttamisestakin Tarjoaa maksimijoustavuutta ja tuottavuutta

10 Leica GPS1200+ Tekniset tiedot ja ominaisuudet GPS1200+ vastaanotin GX1230+ GNSS/ ATX1230+ GNSS GX1220+ GNSS GX1230+ GX1220+ GX1210+ GNSS-teknologia SmartTrack+ SmartTrack+ SmartTrack SmartTrack SmartTrack Tyyppi 3-taajuuksinen 3-taajuuksinen 2-taajuuksinen 2-taajuuksinen 1-taajuuksinen Kanavat 120 kanavaa 120 kanavaa L1/L2/L5 GPS L1/L2/L5 GPS 16 L L2 GPS 16 L L2 GPS 16 L1 GPS L1/L2 GLONASS L1/L2 GLONASS 4 SBAS 4 SBAS 4 SBAS E1/E5a/ E5b/ Alt-BOC Galileo E1/E5a/ E5b/ Alt-BOC Galileo (DGPS valinnainen) (DGPS valinnainen) Compass 1 Compass 1 4 SBAS 4 SBAS (DGPS valinnainen) Päivitettävissä GX1230+ GNSS - Kyllä Kyllä Kyllä Kyllä RTK SmartCheck+ Ei SmartCheck Ei Ei Tilanneosoitin 3 LED-osoitinta: GX1200+: virta, satelliittiseuranta, muisti GPS1200+ vastaanotin GX1230+ (GNSS)/ GX1220+ (GNSS) GX1210+ ATX1230+ GNSS Portit 1 virtaportti, 3 sarjaportti, 1 ohjainportti, 1 antenniportti 1 virta/ohjainportti, Bluetooth portti, langaton teknologia Virtajännite, Nimellinen 12 VDC Nimellinen 12 VDC Kulutus 4.6 W vastaanotin + ohjain + antenni 1,8 W Aikahetki sisään ja PPSValinnainen: Valinnainen: 1 PPS lähetysportti 1 PPS lähetysportti 2 aikahetki sisään -porttia 2 aikahetki sisään -porttia Vakioantenni SmartTrack+ AX1203+ GNSS SmartTrack AX1201 SmartTrack+ ATX1230+ GNSS Maasuojalevy Sisäinen Sisäinen Sisäinen Seuraavat ominaisuudet ovat kaikissa laitteissa ellei toisin mainita. Virtalähde 2 Li-Ion 4.4 Ah/7,4 V vastaanottimen sisäiset 1 Li-Ion 2.2 Ah/7,4 V sis. ATX1230+ GNSS ja RX1250. Sisäiset Li-Ion akut Virta: vastaanotin + ohjain + SmartTrack-antenni Samat noin 17 tuntia (tiedonkeruu). Virta: vastaanotin + ohjain + SmartTrack-antenni + matalatehoinen radiomodeemi tai puhelin noin 11 tuntia (RTK/DGPS). Virta: SmartAntenna + RX1250 ohjain in 6 tuntia (for RTK/DGPS) Ulkoinen virtalähde 10,5 V - 28 V. Paino Vastaanotin 1,20 kg. Ohjain 0,48 kg (RX1210) ja 0,75 kg (RX1250). SmartTrack-antenni 0,44 kg. SmartAntenna 1,12 kg. Sisäinen Li-Ion-akku 0,11 kg (2.2 Ah) ja 0,2 kg (4.4 Ah) SmartTrack-antennilla varustettu hiilikuitusauva ja RX1210-ohjain: 1,80 kg. Kaikki sauvassa: SmartAntennilla varustettu hiilikuitusauva, RX1250-ohjain ja sisäiset akut: 2,74 kg. Lämpötila Käyttö: Vastaanotin 40 C +65 C ISO9022 Antennit 40 C +70 C MIL-STD-810F Antennit 30 C +65 C RX1250c-ohjain 30 C +50 C Varastossa: Vastaanotin 40 C +80 C Antennit 55 C +85 C Antennit 40 C +80 C RX1250c-ohjain 40 C +80 C Kosteudensieto Vastaanotin, antennit ja ohjaimet: ISO9022, MIL-STD-810F 100 % kosteus.. Veden, pölyn ja Vastaanotin, antennit ja ohjaimet: hiekan kestävyys Vedenpitävä 1 metriin tilapäisesti. IP67, MIL-STD-810F Pölynkestävä. Isku/putoaminen Vastaanotin: kestää putoamisen 1 metristä kovalle alustalle Antennit: kestävät putoamisen 1,5 metristä kovalle alustalle. Sauvan kaatuminen Vastaanotin, antennit ja ohjaimet: kestävät sauvan kaatumisen. Tärinän sieto Vastaanotin, antennit ja ohjaimet: ISO9022 kestävät suurten työmaakoneiden aiheuttaman MIL-STD-810F tärinän. Ei lukituksen katoamista. 1 The Compass-signaali signal ei ole is not vielä finalized, täysin valmis. although, GPS1200+ test signals vastaanottimet have been tracked ovat seuranneet with GPS1200+ testisignaaleja receivers testiympäristössä. in a environment. Koska signaalin As changes rakenteeseen in the signal voi tulla structure muutoksia, may still occur, Leica Geosystems Leica Geosystems ei voi taata cannot täyttä guarantee Compass-yhteensopivuutta. full compatibility.

11 SmartTrack+ Aika, joka laitteelta menee saatavilla olevien Edistyksellinen satelliittien saavuttamiseen käynnistyksen jälkeen: GNSS-mittaus- norm. n. 50 s. Satelliittien uudelleenlukitus katoateknologia misen jälkeen (esim. tunnelin läpi): tnorm. 1 sekunti. Erittäin herkkä: saavuttaa yli 99 % kaikista mahdollisista satelliittisignaaleista yli 10 asteen maskikulmal-. la. Erittäin pieni kohina. Tehokas seuranta. Seuraa heikkoja signaaleja matalalla ja vaikeissa olosuhteissa. Monitieheijastusten poisto. Häiriösuojattu. Mittaustarkkuus: Vaihemittaus L1: 0.2 mm rms. L2: 0,2 mm rms. Koodi (pseudoetäisyys) L1 ja L2: 20 mm rms. SmartCheck+ Alkutuntemattomien ratkaisu 8 s. Edistyksellinen, Sijainnin päivitysnopeus valittavissa 20 Hz:iin pitkän etäisyyden Viive < 0,03 s. RTK-teknologia Kantama 40 km tai enemmän suotuisissa olosuhteissa. Itsetarkistava. Tarkkuus Kinemaattinen Vaaka: 10 mm + 1 ppm Pysty: 20 mm + 1 ppm Staattinen (ISO ) Vaaka: 5 mm + 0,5 ppm Pysty: 10 mm + 0,5 ppm Luotettavuus: 99,99 % kaikille vektoreille 40 km. Lähettämistä ja vastaanottamista tukevat tiedostomuodot: (Leica, Leica 4G), CMR, CMR+, RTCM V2.1/2.2/2.3/3.0/3.1. Tukiasemaverkot RTK täysin yhteensopiva: Leica Spider, i-max & MAX, VRS ja Aluekorjaus (FKP) tukiasemaverkon kanssa. DGPS DGPS, sisältää MSAS, WAAS, EGNOS ja GAGAN. GX1230+ (GNSS), RTCM V2.1/2.2/2.3/3.0/3.1. lähettämistä ja vastaan- ATX1230+ GNSS, ottoa tukevat tiedostomuodot. GX1220+ (GNSS) vakio Kantavektori rms: norm. 25 cm rms sopivan tuki- GX1210+ valinnainen aseman kanssa. Sijainnin päivitys ja Koskee RTK-, DGPS- ja navigointimittauksia viive Päivitysnopeus valittavissa 0.05 s (20 Hz) 1 s. Viive alle 0,03 s. NMEA ulos NMEA 0183 V3.00 ja Leica Jälkilaskenta Vaaka: 10 mm + 1 ppm, kinemaattinen Leica Geo Office Pysty: 20 mm + 1 ppm, kinemaattinen ohjelmisto Vaaka: 5 mm + 0,5 ppm, staattinen Kaikki GPS1200+ Pysty: 10 mm + 0,5 ppm, staattinen vastaanottimet Pitkille vektoreille, pitkille havainnoille Vaaka: 3 mm + 0,5 ppm, staattinen Pysty: 6 mm + 0,5 ppm, staattinen Huomioitavaa Yllämainitut arvot perustuvat normaalista suotuisiin suorituskyvystä olosuhteisiin. Suorituskyky ja tarkkuus voivat vaihtarkkuudesta della riippuen satelliittien määrästä, geometriasta, havaintoajasta, ratatiedosta, ionosfääristä, monitieheijastuksista jne. Ohjaimet RX1210/RX1250 Ohjainyksikön toiminnot Näytettävät tiedot Mittauksen graafinen näyttö Maastoonmerkinnän näyttö Suurikontrastinen 1/4 VGA näyttö, valittavissa värillisenä (RX1250) Kosketusnäyttö, 11 riviä x 32 merkkiä. Windows CE 5.0 RX1250. Täysi aakkosnumeerinen QWERTY-näppäimistö. Funktio- ja käyttäjän määriteltävät näppäimet. Valaistus näytölle ja näppäimistölle. Voidaan käyttää yhdessä TPS1200+:n kanssa (aakkosnumeerinen syöttö ja laaja koodaus) Näppäimistö- tai kosketusnäyttö.. Graafinen toimintakonsepti. Funktionäppäimet käyttäjän määriteltävissä. Kaikki tieto näytössä. Kaikki tiedot esillä: tilanne, seuranta, tiedonkeruu, tietokanta, RTK, DGPS, navigointi, mittaus, maastoonmerkintä, laatu, ajastin, virta, suorakulmaiset, paikalliset koordinaatit jne. Mittauksen graafinen näyttö (taso). Zoom. Mitattuihin pisteisiin pääsy suoraan kosketusnäytön kautta. Graafinen, zoom. Digitaalinen, polaarinen ja suorakulmainen. Tarkkuus: 10 mm + 1 ppm, 20 Hz (0,05 s) Toiminto ilman ohjausyksikköä vain GX1200+ Tiedonsiirto Samat kortit käyvät GNSS:lle ja TPS:lle Kapasiteetti Tietojen hallinta Koordinaatti- järjestelmät Sovellusohjelmat Ohjelmoitavuus Kommunikointi Datalinkit päivitysnopeus. Tarkkuus säilyy. Automaattinen käynnistys. LED-tilannekuvakkeet. Tukiasemakäyttöön ja staattiseen mittaukseen. CompactFlash-korteilla: 256 MB ja 1 GB Valinnaisena sisäinen muisti: 256 MB. 64 MB riittää (30 % vähemmän GPS/GLONASS): Noin 500 tuntia L1 + L2 tiedonkeruuta 15 sekunnin tiheydellä Noin tuntia L1 + L2 tiedonkeruuta 60 sekunnin tiheydellä Noin RTK-pistettä koodeilla. Työn hallinta käyttäjän määriteltävissä Pisteen tunnisteet, koordinaatit, koodit, ominaisuustiedot jne. Haku, suodin ja näyttöohjelmat. Keskiarvolaskelmat. Viisi koodaustapaa kattavat kaikki vaatimukset. Ellipsoidit, projektiot, geoidimallit, koordinaattimuunnokset, muunnosparametrit, paikalliset koordinaattijärjestelmät. Täysi tuki RTCM 3.1 koordinaattijärjestelmän siirrolle. Vakiona: Täysi valikoima GOGO-toimintoja. Piilopiste. Valinnaisena: RoadRunner, Vertailulinja DTM-maastoonmerkintä, Vertailutaso, Pinta-alan jako ja Monilinjamittaus, DXF-Vienti, LandXML-Vienti ja Tilavuuslaskennat Käyttäjän ohjelmoitavissa GeoC++:ssa. Käyttäjät voi kirjoittaa ja ladata ohjelmia omia erityisvaatimuksia ja -sovelluksia varten. Yksi tai kaksi seuraavista voi olla liitettynä: Radiomodeemi, GSM, GPRS, CDMA. Eri taajuuksia ja/tai tiedostomuotoja voidaan vastaanottaa ja lähettää. Aikajaoituksen tuki.

12 Olipa kyseessä sitten tilan lohkominen, rakennusmittaus, julkisivujen tai huoneistojen mittaus, siltojen tai tunneleiden koordinaattien kerääminen Leica Geosystemsin mittauskojeet tarjoavat oikean ratkaisun jokaiseen kohteeseen. System 1200-sarjan laitteet ja ohjelmistot on suunniteltu vastaamaan modernin mittaamisen haasteisiin. Niissä kaikissa on erinomainen, helppolukuinen ja käyttäjäystävällinen käyttöliittymä. Niiden edistyksellinen valikkorakenne, selkeät toimintoalueet ja korkea teknologia istuvat täydellisesti GNSS- ja TPS-sovelluksiin kentällä. Käytätpä sitten hyödyksi teknologioita yhdessä tai erikseen Leica Geosystemsin kojeiden poikkeuksellinen joustavuus takaa luotettavat ja tuottoisat mittaukset. Kun kaiken on oltava oikein. Pidätämme oikeuden kuvia, kuvauksia ja teknisiä tietoja koskeviin muutoksiin. Copyright Leica Geosystems AG, Heerbrugg, Sveitsi, Leica SmartPole Measure non-stop with setup On-the-Fly Leica SmartStation Total Station with integrated GNSS Leica GRX1200+ Series High Performance GNSS Reference Receivers Total Quality Management sitoudumme asiakastyytyväisyyteen Kysy lisätietoja TQM-ohjelmastamme. Rekisteröidyn Bluetooth -tuotemerkin ja logon omistaa Bluetooth SIG, Inc. Leica Geosystems AG käyttää merkkejä lisenssin alaisena. Muut tässä mainitut tuotemerkit ja nimet kuuluvat vastaaville omistajilleen. Leica SmartPole Tuote-esite Leica SmartStation Tuote-esite Leica TPS1200+ Tuote-esite Leica System 1200 Ohjelmisto Tuote-esite Leica GRX1200+ Tuote-esite Maahantuonti, myynti, vuokraus, koulutus ja huolto (Leica Service Center): Leica Nilomark Oy Sinimäentie 10 C, PL 111, Espoo Puh. (09) , Fax (09) Leica Geosystems AG Heerbrugg, Sveitsi
