Ohjauslaitteisto SIEMENS SAPHIR. Pikaohje LB10 laitteistolle ACX36.xxx/ALG Ilmankäsittely V1.2x

Koko: px
Aloita esitys sivulta:

Download "Ohjauslaitteisto SIEMENS SAPHIR. Pikaohje LB10 laitteistolle ACX36.xxx/ALG Ilmankäsittely V1.2x"

Transkriptio

1 Ohjauslaitteisto SIEMENS SAPHIR Pikaohje LB10 laitteistolle ACX36.xxx/ALG Ilmankäsittely V1.2x

2 2/21 IVprodukt LB10 V1.2x

3 Hälytyksen kuittaus Saphir ** Hälytysluettelo ** Lukum: 5 Kuitt:Ei :02:20 Hälytys Savu Palo :02:18 Hälytys käsikäyttö / 4 + ENTER Hälytystekstin selitys 1. Hälytysten lukumäärä ja onko hälytys kuitattu. 2. Hälytyksen päivämäärä ja kellonaika. 3. Hälytyksen syy. Hälytyksen ilmaisu ja kuittaus Punainen valodiodi syttyy, kun saadaan hälytys. Kun painat punaisella valodiodilla varustettua hälytyspainiketta (4), saat hälytystekstin esiin. Merkitse muistiin hälytyksen tyyppi. Voit kuitata hälytyksen painamalla hälytyspainiketta (4) toisen kerran. Jos punainen valodiodi palaa tasaisesti vielä kuittauksen jälkeen, hälytys ei ole poistunut. Palaa takaisin päävalikkoon painamalla painiketta, jossa on talon kuva (5). 3/21 IVprodukt LB10 v1.2x

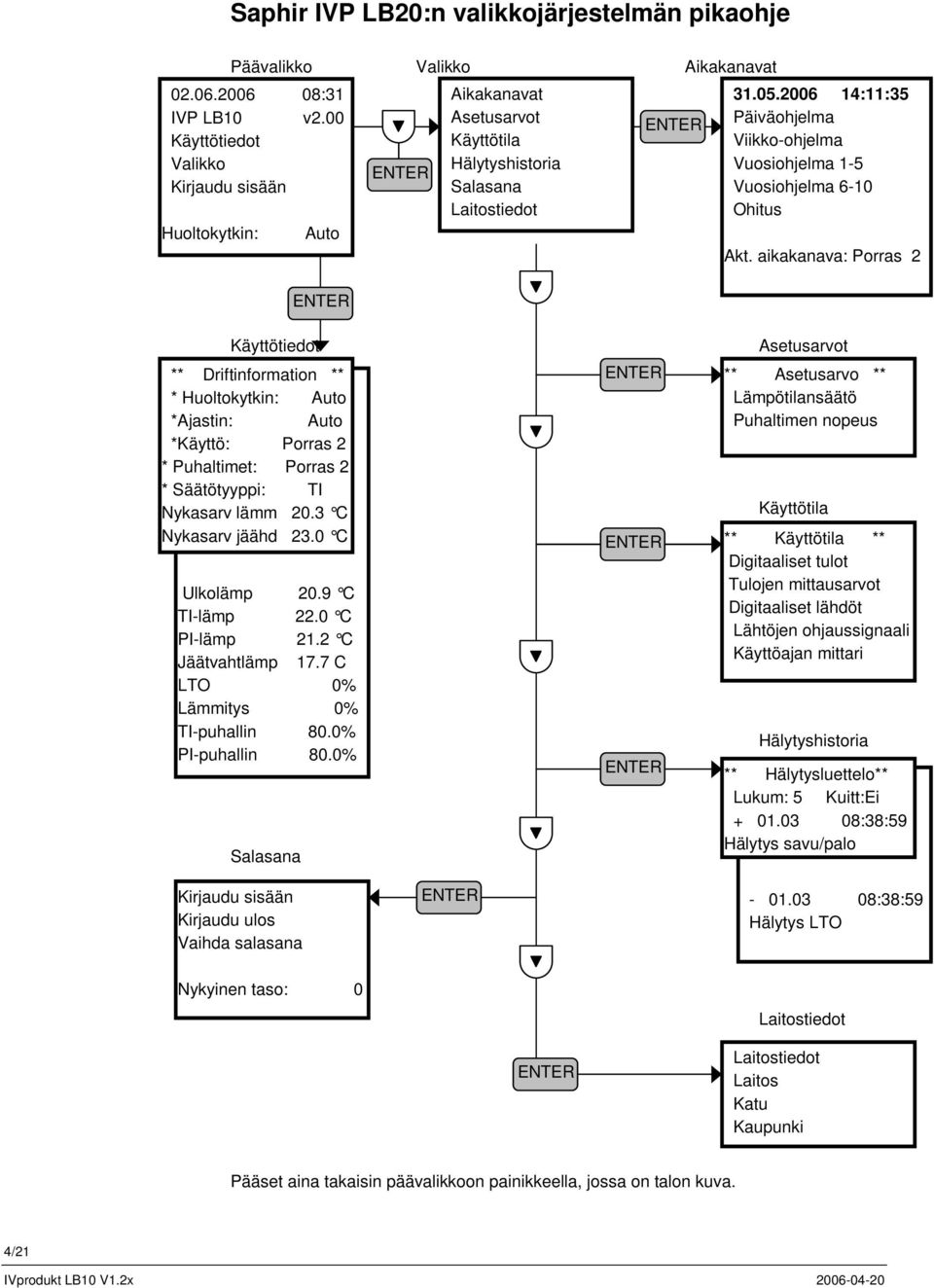

4 Saphir IVP LB20:n valikkojärjestelmän pikaohje Päävalikko Valikko Aikakanavat :31 IVP LB10 v2.00 Käyttötiedot Valikko Kirjaudu sisään Huoltokytkin: Auto ENTER ENTER Aikakanavat Asetusarvot Käyttötila Hälytyshistoria Salasana Laitostiedot ENTER :11:35 Päiväohjelma Viikko-ohjelma Vuosiohjelma 1-5 Vuosiohjelma 6-10 Ohitus Akt. aikakanava: Porras 2 Käyttötiedot ** Driftinformation ** * Huoltokytkin: Auto *Ajastin: Auto *Käyttö: Porras 2 * Puhaltimet: Porras 2 * Säätötyyppi: TI Nykasarv lämm 20.3 C Nykasarv jäähd 23.0 C Ulkolämp 20.9 C TI-lämp 22.0 C PI-lämp 21.2 C Jäätvahtlämp 17.7 C LTO 0% Lämmitys 0% TI-puhallin 80.0% PI-puhallin 80.0% Salasana Kirjaudu sisään Kirjaudu ulos Vaihda salasana ENTER Asetusarvot ENTER ** Asetusarvo ** Lämpötilansäätö Puhaltimen nopeus ENTER ENTER Käyttötila ** Käyttötila ** Digitaaliset tulot Tulojen mittausarvot Digitaaliset lähdöt Lähtöjen ohjaussignaali Käyttöajan mittari Hälytyshistoria ** Hälytysluettelo** Lukum: 5 Kuitt:Ei :38:59 Hälytys savu/palo :38:59 Hälytys LTO Nykyinen taso: 0 Laitostiedot ENTER Laitostiedot Laitos Katu Kaupunki Pääset aina takaisin päävalikkoon painikkeella, jossa on talon kuva. 4/21 IVprodukt LB10 V1.2x

5 1.1 Liitäntäohjeet Riviliittimet 3226Z02 IO Toiminto IO-tyyppi Liitin Relelähdöt Q1 Pumppu / Sähkölämm Digitaalinen Q13, Q14 Q2 Jäähdytys / DX-jäähd Porras 1 Digitaalinen Q23, Q24 Q3 Tuloilmapuhallin Digitaalinen Q33, Q34 Q4 Poistoilmapuhallin Digitaalinen Q43, Q44 Q5 Q6 Pellin säät, Ulko/Palo Hälytys A sähk. A+B Digitaalinen Digitaalinen Q53, Q54 Q63, Q64 Analogiset lähdöt Y1 Ohjaussignaali lämmitys 0-10 V Y1, M Y2 Ohjaussignaali / DX-jäähd Porras 2* Digitaaliset tulot 0-10 V Y2, M D1 Hälytys lämmitys Digitaalinen D1, M D2 Hälytys AUX 1 Digitaalinen D2, M D3 Hälytys AUX 2 / Ohjaustulo Digitaalinen D3, M D4 Hälytys palo / hätäpysäytys Digitaalinen D4, M D5 Hälytys puhaltimet Digitaalinen D5, M Yleiset tulot X1 Huoneen/poistoilman lämpötila Ni1000 X1, M X2 Tuloilman lämpötila Ni1000 X2, M X3 Ulkoilman lämpötila Ni1000 X3, M X4 Jäätvahd. lämpötila / Ulkop. jäätvahti Ni1000 / Dig X4, M X5 Valinnainen sisääntulo 1 X5, M X6 Ohjaussign. FRO1, TI-puhallin 0-10 V X6, M X7 Ohjaussign. FRO2, PI-puhallin 0-10 V X7, M X8 Ohjaussign. LTO 0-10 V X8, M PPS2 Väylä CP Huoneyksikkö PPS2 CP+, CP- * Jännitereleen 10VDC kautta, esim. Styrelec RB111V-12VDC 5/21 IVprodukt LB10 v1.2x

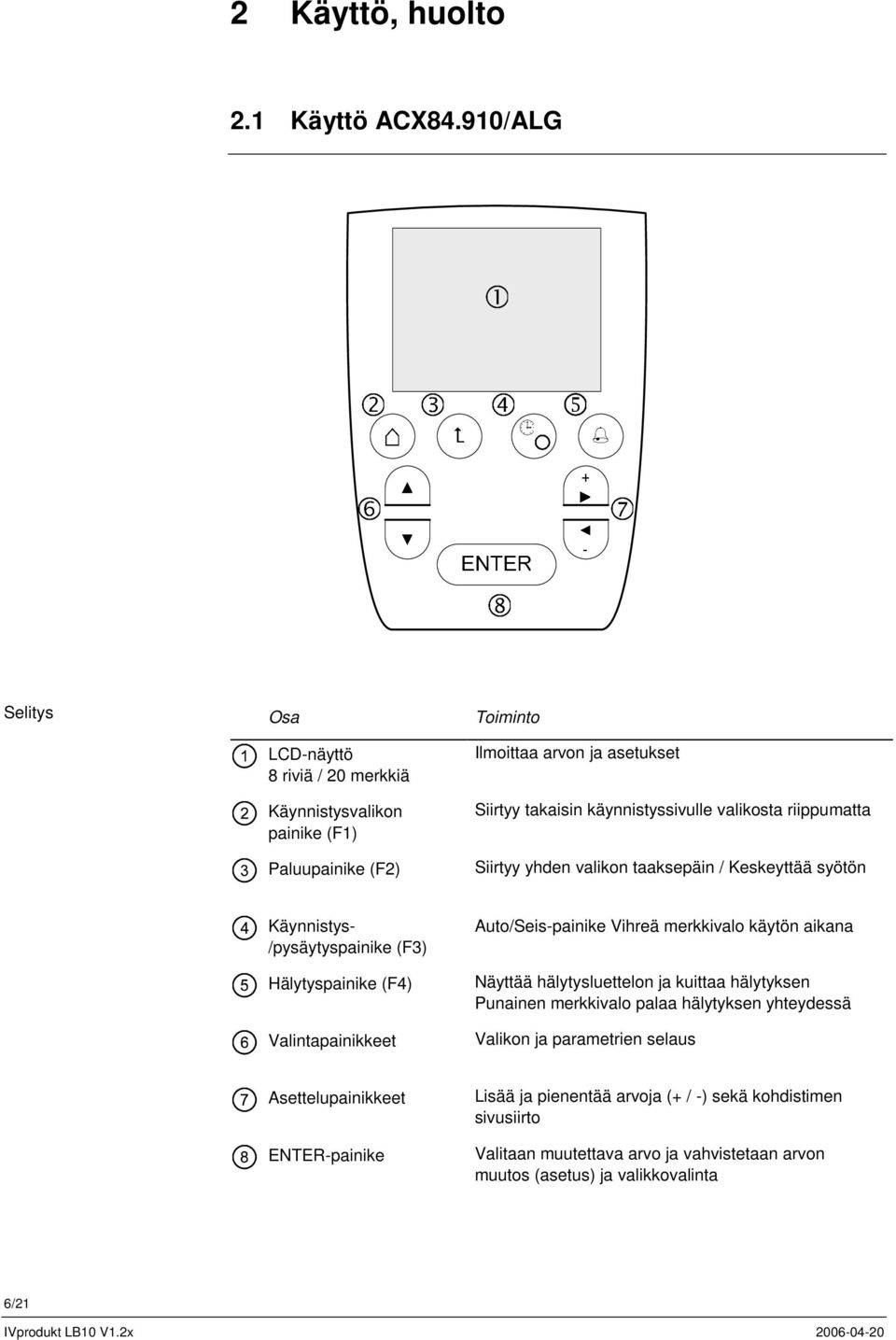

6 2 Käyttö, huolto 2.1 Käyttö ACX84.910/ALG Selitys Osa LCD-näyttö 8 riviä / 20 merkkiä Käynnistysvalikon painike (F1) Paluupainike (F2) Toiminto Ilmoittaa arvon ja asetukset Siirtyy takaisin käynnistyssivulle valikosta riippumatta Siirtyy yhden valikon taaksepäin / Keskeyttää syötön Käynnistys- /pysäytyspainike (F3) Hälytyspainike (F4) Valintapainikkeet Auto/Seis-painike Vihreä merkkivalo käytön aikana Näyttää hälytysluettelon ja kuittaa hälytyksen Punainen merkkivalo palaa hälytyksen yhteydessä Valikon ja parametrien selaus Asettelupainikkeet ENTER-painike Lisää ja pienentää arvoja (+ / -) sekä kohdistimen sivusiirto Valitaan muutettava arvo ja vahvistetaan arvon muutos (asetus) ja valikkovalinta 6/21 IVprodukt LB10 V1.2x

7 2.1.1 Valikkorakenne Driftsättning Driftinfo Meny Logga In Betjäningsnivå Tidkanaler Börvärden Driftstatus Larmhistorik Lösenord Anläggn.Info Tidinställning DagProgram VeckoProg. ÅrsProgram 1 ÅrsProgram 6 Överstyrning Temp.Reg Min/MaxTilluft Fläkthastighet Ingångar DI Ingångar AI Utgångar DO Utgångar AO Drifttidsm. Brandspjäll Verkn.grad Logga In Logga Ut Ändra Konfiguration Funktioner Givare Larmer Regulatorer Reglerparam. Temp.Larm Drifttidsm. KontaktFunk. Larmfördr. Larmklass Larmutgång Kyla Parameternamn VVX Värme Ext. börv. Som/VinKomp Kaskadregl. Driftparam. Fläkt Fläktkomp. Pump Styringång Nattdrift Nattkyla Konfigurationsnivå Brandspjäll Uppstart Systempar SpråkVal Kommunikatio LON Som/VinTid Modbus BS Version Diagnos Överblick Systeminställningar HMI Par. Looptider Anläggn.Info 7/21 IVprodukt LB10 v1.2x

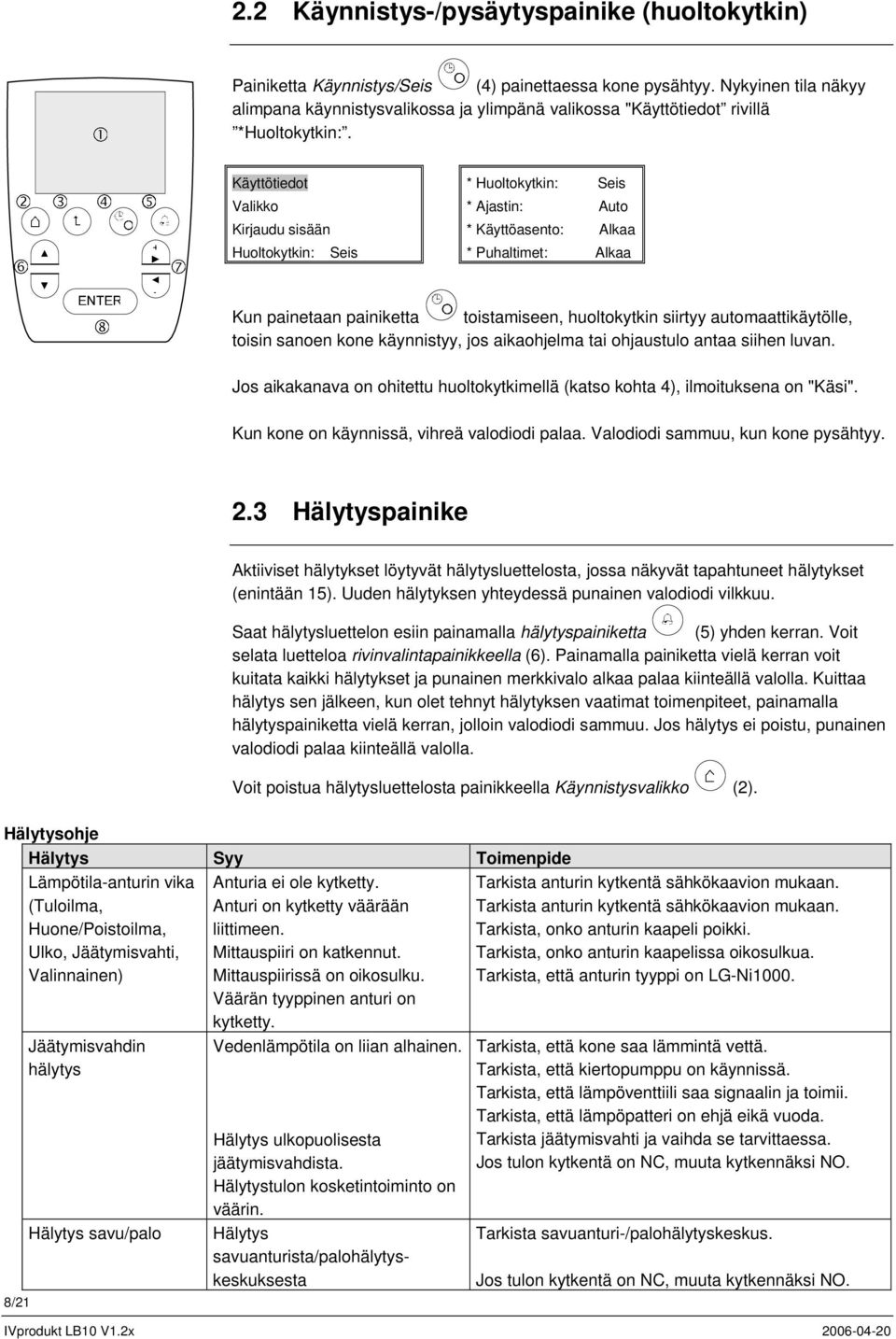

8 2.2 Käynnistys-/pysäytyspainike (huoltokytkin) Painiketta Käynnistys/Seis (4) painettaessa kone pysähtyy. Nykyinen tila näkyy alimpana käynnistysvalikossa ja ylimpänä valikossa "Käyttötiedot rivillä *Huoltokytkin:. Käyttötiedot Valikko Kirjaudu sisään Huoltokytkin: Seis * Huoltokytkin: Seis * Ajastin: Auto * Käyttöasento: Alkaa * Puhaltimet: Alkaa Kun painetaan painiketta toistamiseen, huoltokytkin siirtyy automaattikäytölle, toisin sanoen kone käynnistyy, jos aikaohjelma tai ohjaustulo antaa siihen luvan. Jos aikakanava on ohitettu huoltokytkimellä (katso kohta 4), ilmoituksena on "Käsi". Kun kone on käynnissä, vihreä valodiodi palaa. Valodiodi sammuu, kun kone pysähtyy. 2.3 Hälytyspainike Aktiiviset hälytykset löytyvät hälytysluettelosta, jossa näkyvät tapahtuneet hälytykset (enintään 15). Uuden hälytyksen yhteydessä punainen valodiodi vilkkuu. Saat hälytysluettelon esiin painamalla hälytyspainiketta (5) yhden kerran. Voit selata luetteloa rivinvalintapainikkeella (6). Painamalla painiketta vielä kerran voit kuitata kaikki hälytykset ja punainen merkkivalo alkaa palaa kiinteällä valolla. Kuittaa hälytys sen jälkeen, kun olet tehnyt hälytyksen vaatimat toimenpiteet, painamalla hälytyspainiketta vielä kerran, jolloin valodiodi sammuu. Jos hälytys ei poistu, punainen valodiodi palaa kiinteällä valolla. Voit poistua hälytysluettelosta painikkeella Käynnistysvalikko (2). Hälytysohje Hälytys Syy Toimenpide 8/21 Lämpötila-anturin vika (Tuloilma, Huone/Poistoilma, Ulko, Jäätymisvahti, Valinnainen) Jäätymisvahdin hälytys Hälytys savu/palo Anturia ei ole kytketty. Anturi on kytketty väärään liittimeen. Mittauspiiri on katkennut. Mittauspiirissä on oikosulku. Väärän tyyppinen anturi on kytketty. Vedenlämpötila on liian alhainen. Hälytys ulkopuolisesta jäätymisvahdista. Hälytystulon kosketintoiminto on väärin. Hälytys savuanturista/palohälytyskeskuksesta Tarkista anturin kytkentä sähkökaavion mukaan. Tarkista anturin kytkentä sähkökaavion mukaan. Tarkista, onko anturin kaapeli poikki. Tarkista, onko anturin kaapelissa oikosulkua. Tarkista, että anturin tyyppi on LG-Ni1000. Tarkista, että kone saa lämmintä vettä. Tarkista, että kiertopumppu on käynnissä. Tarkista, että lämpöventtiili saa signaalin ja toimii. Tarkista, että lämpöpatteri on ehjä eikä vuoda. Tarkista jäätymisvahti ja vaihda se tarvittaessa. Jos tulon kytkentä on NC, muuta kytkennäksi NO. Tarkista savuanturi-/palohälytyskeskus. Jos tulon kytkentä on NC, muuta kytkennäksi NO. IVprodukt LB10 V1.2x

9 Hälytystulon kosketintoiminto on väärin. Hälytys Syy Toimenpide Hälytys LTO Hälytys pumppu/sähköpatteri Hälytys jäähdytys Hälytys suodatinvahti Hälytys virtausvahti Hälytys puhallin Hälytys käsikäyttö Hälytys käyttöaika Matala hyötysuhde Käyttöhihna on pois päältä tai kulunut. Magneetti ei ole pyörintävahdin keskellä. Hälytystulon kosketintoiminto on väärin. Pumppu on pysähtynyt. Sähköpatteri on kytketty väärin. Hälytystulon kosketintoiminto on väärin. Pumppu/jäähdytyskone on pysähtynyt. Hälytystulon kosketintoiminto on väärin. Suodatin on likainen. Suodatinvahti on kytketty väärin. Hälytystulon kosketintoiminto on väärin. Puhaltimet ovat pysähtyneet. Käyttöhihna on pois päältä. Paineletkut on kytketty väärin. Hälytysrajan asetus on väärin. Hälytystulon kosketintoiminto on väärin. Puhaltimet ovat pysähtyneet. Hälytys taajuusmuuttajasta. Hälytystulon kosketintoiminto on väärin. Jokin lähtö on käsikäyttöasennossa. Huoltokytkimen asento on Seis Koneen käyttöaika on ylittänyt asetetun hälytysrajan. Hyötysuhteen mittaus on aktivoitu. Valinnainen tulo on aseteltu väärin. Anturi on sijoitettu väärin. Tarkista roottoriin menevä käyttöhihna. Tarkista magneetin ja pyörintävahdin sijainti, säädä tarvittaessa. Huom! Kun magneetti ohittaa pyörintävahdin, saadaan siitä ilmoitus LTOohjauskortilla. Jos tulon kytkentä on NC, muuta kytkennäksi NO. Tarkista sulakkeet ja vaihda tarvittaessa. Tarkista, että käyttölaite on aseteltu niin, että pumppu ei jumitu. Tarkista sähköpatterin kytkentä sähkökaavion mukaan. Jos tulon kytkentä on NC, muuta kytkennäksi NO. Tarkista sulakkeet ja vaihda tarvittaessa. Jos tulon kytkentä on NC, muuta kytkennäksi NO. Vaihda suodatin. Tarkista suodatinvahdin kytkentä sähkökaavion mukaan ja tarkista paineliittimet ja hälytysraja. Jos tulon kytkentä on NC, muuta kytkennäksi NO. Tarkista sulakkeet ja vaihda tarvittaessa. Tarkista moottoreihin menevä käyttöhihna. Tarkista, että kaikki liitokset ovat kireällä ja että letkut eivät ole mutkalla. Tarkista, että letkut on kytketty oikeaan ulostuloon. Tarkista hälytysraja. Jos tulon kytkentä on NC, muuta kytkennäksi NO. Tarkista sulakkeet/moottorinsuoja ja vaihda tarvittaessa. Tarkista taajuusmuuttaja ja vaihda tarvittaessa. Katkaise tarvittaessa taajuusmuuttajan virransyöttö. Jos tulon kytkentä on NC, muuta kytkennäksi NO. Aseta nykyinen lähtö auto-asentoon. Nollaa käyttöaikalaskuri tai nosta käyttöajan hälytysrajaa. Poista hyötysuhteen mittauksen aktivointi säätimestä. Muuta valinnaisen tulon toimintoa. Muuta sijoitusta tai muuta valinnaisen tulon toimintoa. Säädä hälytysrajan asetusta. Hälytys LTOpainevahti Hälytys huurtuminen Hälytysrajan asetus on korkea. LTO:n paine on liian korkea. Lämpötila on liian alhainen. Hälytysrajan asetus on korkea. Anturi on sijoitettu väärin. Valinnainen tulo on aseteltu väärin. Tarkista, että LTO:n kierrosluku on minimi ja että se poistaa huurretta. Tarkista painevahdin kytkentä ja asetus. Tarkista huurtumistoiminto. Säädä hälytysrajan asetusta. Muuta sijoitusta. Muuta valinnaisen tulon toimintoa. IVprodukt LB10 v1.2x 9/21

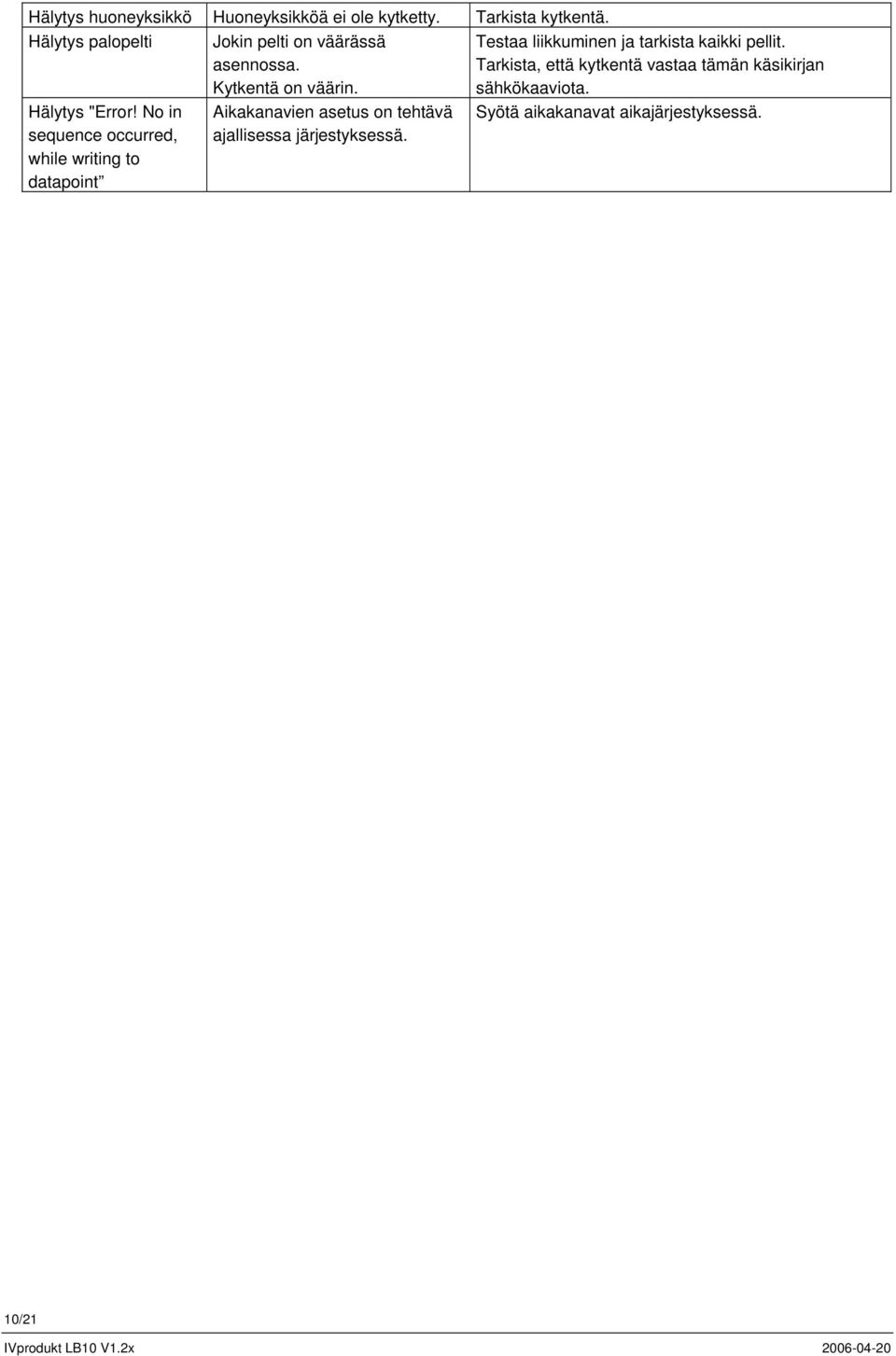

10 Hälytys huoneyksikkö Huoneyksikköä ei ole kytketty. Tarkista kytkentä. Hälytys palopelti Jokin pelti on väärässä asennossa. Kytkentä on väärin. Testaa liikkuminen ja tarkista kaikki pellit. Tarkista, että kytkentä vastaa tämän käsikirjan sähkökaaviota. Hälytys "Error! No in sequence occurred, while writing to datapoint Aikakanavien asetus on tehtävä ajallisessa järjestyksessä. Syötä aikakanavat aikajärjestyksessä. 10/21 IVprodukt LB10 V1.2x

11 3 Käyttötason kuvaus Joidenkin parametrien muuttamista varten on kirjauduttava sisään tasolla Päivämäärä/aika Valikko / Aikakanavat Nykyisen päivämäärän (pp.kk.vvvvv) ja kellonajan (hh.mm.ss) ilmoitus ja asetus. 3.2 Aikaohjausohjelma Yleistä ACX32.000/ALG on varustettu aikaohjausohjelmalla, jossa on neljä toisistaan riippumatonta kytkentäaikaa vuorikautta kohti, jotka koskevat kaikkia päiviä (päiväohjelma), kuusi mahdollista poikkeusta päiväohjelmasta viikkoa kohti (viikkoohjelma) ja kymmenen mahdollista poikkeusta sekä päivä- että viikko-ohjelmasta vuotta kohti (vuosiohjelma). Kytkennän toteuttamiseksi rivi on aktivoitava. Muista poistaa niiden aikojen aktivointi, joita ei käytetä. Ajat on syötettävä aikajärjestyksessä. Konfiguraatiosta riippuen valittavana on vain porras 1. Koodin syöttö Puhaltimen Käyttöohjelma nopeus Av Av Hidas/Päättyy Porras 1 Nopea Porras Päiväohjelma Valikko / Aikakanavat / Päiväohjelma Päiväohjelma voi käsitellä neljää toisistaan riippumatonta kytkentäaikaa vuorokaudessa. Aika ja puhallinnopeus asetellaan jokaiselle kytkennälle. Esimerkki Esimerkki mahdollisista päiväohjelman asetuksista käytettäessä 2-nopeuksista puhallinta: Kytkentävaihtoehto Kytkentäaika Käyttötapa Aktivointi T1 08:00 Porras 1 Aktv T2 10:00 Porras 2 Aktv T3 17:00 Porras 1 Aktv T4 20:00 Av Aktv Huomautus Päiväohjelma koskee kaikkia viikonpäiviä ja tässä asetellaan ne ajat, joita käytetään useimpina päivinä. Riville Viikko-ohjelma voidaan kuitenkin syöttää kuusi poikkeusta päiväohjelmasta, esimerkiksi eri ajat pyhäpäiville. Asetuksen aikana on varmistettava, että kytkentä (.../Aktiv) saa vapautua vasta sen jälkeen, kun arvot on aseteltu. 11/21 IVprodukt LB10 v1.2x

12 3.2.2 Viikko-ohjelma Valikko / Aikakanavat / Viikko-ohjelma Viikko-ohjelmaa käytetään, jos tarvitaan kuusi valinnaista poikkeusta päiväohjelmasta. Päiväohjelma on aktiivinen viikko-ohjelman aloitusaikaan asti ja aktivoituu jälleen heti viikko-ohjelman päättyessä. Esimerkki Esimerkki mahdollisesta viikko-ohjelman asetuksesta käytettäessä 2-nopeuksista puhallinta: Päällekytkentä -päivä Aika Päättyy Kytkentävaihtoehto Poiskytkentäpäivä Aika Alkaa Käyttötapa Aktivointi T1 La 08:00 La 20:00 Porras Aktv 1 T2 Su 08:00 Su 20:00 Av Aktv T3 Ma 12:00 Ma 12:01 Av ---- T3 T6 ei käytetä, kun Vapautus ei ole aktiivinen. Asetuksen aikana on varmistettava, että kytkentä (.../Aktiv) aktivoituu vasta sen jälkeen, kun viikonpäivä (ma su), aika (tunnit/minuutit) ja puhallinnopeus (Av, Porras 1, Porras 2) on ensin aseteltu. Kytkentävaihtoehto määritetään päällekytkentäpäivälle ja -ajalle sekä poiskytkentäpäivälle ja -ajalle Vuosiohjelma Valikko / Aikakanavat / Vuosiohjelma Vuosiohjelmaa käytetään, jos päivä- ja viikko-ohjelmaan on tehtävä poikkeuksia. Kymmenen syöttöä ovat T1-T5 ja T6-T10. Päivä- tai viikko-ohjelma on aktiivinen vuosiohjelman käynnistysaikaan asti ja nykyinen ohjelma aktivoituu uudelleen heti vuosiohjelman päättyessä. Esimerkki Esimerkki mahdollisesta viikko-ohjelman asetuksesta käytettäessä 2-nopeuksista puhallinta: Päällekytkentä -päivä Päällekytkentä -kuukausi Aika Päättyy Käyttötapa Kytkentävaihtoehto Poiskytkentäpäivä Poiskytkentäkuukausi Aika Alkaa Aktivointi T :00 Av :00 Aktv T :00 Av : T2 T5 ei käytetä, kun rivit eivät ole aktiivisia. 12/21 IVprodukt LB10 V1.2x

13 Asetuksen aikana on varmistettava, että rivi aktivoidaan vasta sen jälkeen, kun kaikki parametrit on aseteltu kyseisessä kytkentävaihtoehdossa Esimerkki aikaohjausohjelmasta Koska päiväohjelma koskee kaikkia päiviä, voidaan hyödyntää kaikkia niitä aikoja, jotka asetellaan viikko-ohjelmaan ja vuosiohjelmaan. Aktivointi asetetaan arvoon Aktv niille kytkimille, joita se koskee. Esimerkki Esimerkki mahdollisesta viikko-ohjelman asetuksesta käytettäessä 2-nopeuksista puhallinta: Arkipäivät: 07:00 10:00 Porras 1, 10:00 20:00 Porras 2 (paitsi keskiviikot) Keskiviikot: 12:00 21:00 Porras 2 Lauantait: 05:00 14:00 Porras 1 Sunnuntait ja muut ajat suljettu kone. Päiväohjelma asetellaan useimmin käytetyn ajan mukaan (07:00 Porras 1, 10:00 Porras 2, 20:00 Av Kytkentävaihtoehto Kytkentäaika Käyttötapa Aktivointi T1 07:00 Porras 1 Aktv T2 10:00 Porras 2 Aktv T3 20:00 Av Aktv Viikko-ohjelma asetellaan kaikille poikkeuksille päiväohjelmasta. Keskiviikot (12:00 Porras 2, 21:00 Av) Koska päiväohjelma käynnistää koneen aina kello 07:00, on ensin otettava huomioon tämä aika ja tehtävä poikkeus aamulla. Käynnistysajan on silloin oltava jonkin verran päiväohjelman käynnistysaikaa aikaisempi. Sen jälkeen päiväohjelmaa käytetään päivällä ja uusi poikkeus tehdään illalla pidemmän käytön saamiseksi. Päiväohjelman mukaisen käyttöportaan pidentämiseksi käynnistysajan on silloin käynnistyttävä jonkin verran päiväohjelman aikaa aikaisemmin. Pysäytykselle ei tarvita aikaa, koska päiväohjelma käynnistyy uudelleen heti poikkeuksen päättyessä ja päiväohjelman asetus käynnistyy hetkellä, joka jo on Av. Lauantait (05:00 Porras 1, 14:00 Av), Sunnuntait (Av) Koska päiväohjelma käynnistää koneen ensimmäisen kerran kello 07:00 ja sitten asettelee koneen portaaseen 2 kello 10:00, poikkeus voidaan tehdä koko lauantain käytölle. Lopuksi on tehtävä uusi poikkeus hetkellä, joka on sama kuin edellisen poikkeuksen päättymisaika, jotta kone pysähtyy jo kello 14:00; poikkeus voi sitten olla koko sunnuntai, koska koneen asetus on Av lauantaista kello 14:00 lähtien maanantaihin kello 07:00 asti. Sunnuntain päättymisajan on oltava myöhempi kuin päiväohjelman mukainen päättymisaika. 13/21 IVprodukt LB10 v1.2x

14 Päällekytkentä -päivä Aika Päättyy Kytkentävaihtoehto Poiskytkentäpäivä Aika Alkaa Käyttötapa Aktivointi T1 Päällä 01:00 Päällä 12:00 Av Aktv T2 Päällä 19:00 Päällä 21:00 Porras Aktv 2 T3 La 05:00 La 14:00 Porras Aktv 1 T4 La 14:00 Su 23:00 Av Aktv T5 Ma 12:00 Ma 12:01 Av Aikaohjausohjelman ohitus Valikko / Aikakanavat / Ohitus Voit pysäyttää koneen, käynnistää sen tai ohjata sitä ylemmän tason järjestelmästä ohittamalla aikaohjelman ilman, että aikaohjelmaa tarvitsee muuttaa. Ohitus pysyy voimassa, kunnes siirryt takaisin Auto-tilaan, jolloin aikaohjelma käynnistyy uudelleen. Käyttökytkin Aikaohjelman ohitus koneen käynnistämiseksi tai pysäyttämiseksi valitussa asennossa. Auto-asennolla kone käy aikaohjelman mukaan, muilla asennoilla aikaohjelma ohitetaan haluttuun asentoon. Yökäytön, ohjaustulojen ja käyttöpäätteen huoltokytkimen prioriteetti on korkeampi kuin käyttökytkimen. Jos aikaohjelma on ohitettu käyttökytkimellä, huoltokytkimen ilmoitus on Käsi. BMS-ohitus (aikaohjaus ylemmän tason järjestelmästä) Aikaohjelma voidaan ohittaa väylän kautta ylemmän tason järjestelmästä (BMS). Tämä parametri osoittaa nykyisen tilan, jos aikaohjelma on ohitettu ylemmän tason järjestelmästä. Auto-asennolla kone käy aikaohjelman mukaan, muilla asennoilla aikaohjelma ohitetaan haluttuun asentoon. Kuitenkin käyttökytkin, yökäyttö, ohjaustulot ja käyttöpäätteen huoltokytkin ovat prioriteetiltaan korkeampia kuin ylemmän tason järjestelmän ohitus. Huomautus Jos tiedonsiirrossa on ollut katkos, parametrit voidaan palauttaa käyttöyksiköstä. Palautusta varten tarvitaan ylemmän tason salasana. Ota yhteys toimittajaan Nykyinen aikakanava Valikko / Aikakanavat Osoittaa nykyisen aikaohjausohjelman mukaisen käyttötilan päiväohjelman, viikkoohjelman, vuosiohjelman, ylemmän tason järjestelmän ohituksen ja käyttökytkimen prioriteettijärjestyksen suhteen, kun päiväohjelmalla on alhaisin prioriteetti ja käyttökytkimellä on korkein prioriteetti. 14/21 IVprodukt LB10 V1.2x

15 3.3 Asetusarvot Yleistä Asetusarvojen asettelulla ylläpidetään oikeaa toimintaa, lämpötilaa ja virtausta. Konfiguraatiosta riippuen vain aktiiviset arvot ja valikot näytetään Lämpötilansäätö Valikko / Asetusarvo / Lämpötilansäätö Lämpötilan asetusarvojen näyttö ja asettelu. Asetusarvo koskee nykyistä pääanturia nykyisen säädintyypin ja pääanturin mukaan. Nykyinen jäähdytyksen asetusarvo ja kuolleen alueen asettelu näytetään, vaikka jäähdytystä ei olisikaan valittu eikä se ole toiminnassa. - Säädintyyppi (näyttää nykyisen pääanturin) Voidaan vaihtaa valittaessa Kaskadi/Tuloilmansäätö sekä pääanturin vian yhteydessä, jolloin tuloilmansäätöä säädetään automaattisesti - Nykyinen lämmityksen ja jäähdytyksen asetusarvo - Nykyinen pääanturin asetusarvo - Lämmityksen asetusarvon asettelu (Perusasetusarvo) - Jäähdytyksen kuolleen alueen asettelu - Perusasetusarvon kompensoinnin asettelu siirryttäessä tuloilmansäätöön Kaskadi+Tuloilmansäädöllä - Nykyinen ulkoinen asetusarvo (Kompensointi tai suora asetusarvo) Tuloilman lämpötilaeron säätö kaskadisäädöllä Valikko / Asetusarvo / Min/Max Tuloilman lämpötila Minimi- ja maksimilämpötilojen näyttö ja asettelu tuloilma-anturille. Valikko näytetään vain, jos kaskadisäätö on valittu. - Tuloilman lämpötilaeron säätötapa (katso alapuolella) - Nykyinen lämmityksen ja jäähdytyksen asetusarvo tuloilma-anturille - Nykyinen asetusarvo tuloilmalle - Min tuloilman asetusarvo - Max tuloilman asetusarvo - Eron maksimirajoitus liukuvalla rajoituksella (Lämmityskäyttö) - Eron minimirajoitus liukuvalla rajoituksella (Jäähdytyskäyttö) Lämpötilaeron säätötapa Useimpien säätöjen yhteydessä käytetään nopeaa rajoitusta, mutta jos syrjäytysilmastoinnissa käytetään ns. matalaimpulssilaitetta, käytetään liukuvaa min- /max-rajoitusta. Silloin käytetään kaskadisäätöä liukuvalla tuloilmanrajoituksella (lämpötilaerosäätö) tuloilman kiinteän rajoituslämpötilan sijasta. 15/21 IVprodukt LB10 v1.2x

16 Nykyisen huonelämpötilan perusteella lasketaan tuloilman lämpötilan liukuvat rajat, jolloin tuloilman lämpötila saa liukua enintään laskettujen minimi- ja maksimirajaarvojen välillä. Liukuvan rajoituksen kaavio 28 T [ C] Max.begränsning av tillufttemperatur (MaxTemp TF) Glidande begränsning Rumstemperatur Värmediff. Kyldiff. 16 Min.begränsning av tillufttemperatur (MinTemp TF) t 3221D12D Min/Max-rajoitus Parametri, jolla valitaan kiinteä tai liukuva rajoitus (lämpötilaerosäätö). Lämpötilaeron maksimirajoitus Tuloilman ja huoneen lämpötilojen maksimieron syöttö edellä olevalle rajoitukselle liukuvaa rajoitusta käytettäessä. Lämpötilaeron minimirajoitus Tuloilman ja huoneen lämpötilojen maksimieron syöttö alemmalle rajoitukselle liukuvaa rajoitusta käytettäessä Puhaltimen nopeus Valikko / Asetusarvo / Puhallinnopeus Asetusarvon näyttö ja asettelu taajuusmuuttajan kiinteille nopeuksille. Huomautus Konfiguraatiosta riippuen näytetään vain Portaan 1 asetus. - Asetusarvojen asettelu tuloilmapuhaltimen hitaalla ja nopealla käytöllä. - Asetusarvojen asettelu poistoilmapuhaltimen hitaalla ja nopealla käytöllä. 16/21 IVprodukt LB10 V1.2x

17 3.4 Käyttötila Yleistä Ilmoitukset tuloille ja lähdöille sekä lähtöjen erillisohjaukselle. Konfiguraatiosta riippuen näytetään vain aktiiviset arvot ja valikot Digitaaliset tulot Valikko / Käyttötila / Digitaaliset tulot Ilmoittaa nykyisen tilan digitaalisille tuloille. Ohjaustulot (Ajastintulot) Ajastin, painike tai läsnäolokytkin jne. voidaan kytkeä ohjaustuloon. Näitä lisäkomponentteja voidaan käyttää muiden ohjauslähteiden (aikaohjelma, käyttökytkin, tukikäyttö jne.) ohittamiseen hälytyksen yhteydessä. Kun ohjaustuloa ei käytetä, toimii laitos puhallinnopeudella "Automaattinen". Katso myös konfigurointitasoa koskeva kohta tulon eri käyttötapojen asettelemiseksi. Parametri Ohjaustulo ilmoittaa nykyisen ohjaustulon (ajastintulon) asennon. Puhaltimen nopeus Ilmoitus Automaattinen Auto Seis Seis Hidas/Päättyy Porras 1 Nopea Porras 2 Käyttöpäätteen huoltokytkin Huomautus Painettaessa käyttöpäätteen Käynnistys/Seis-painiketta laitos pysähtyy. Tällä signaalilla on aina korkein prioriteetti. Parametri ilmoittaa käyttöpäätteen Käynnistys/Seis-painikkeen nykyisen asennon. Ilmoitus on "Käsi", jos aikaohjausohjelma on ohitettu käyttökytkimellä. Hätäpysäytys Kone voidaan pysäyttää hätätapauksessa ulkopuolisen päätteen kautta. Hätäpysäytyksen yhteydessä kone voi pysähtyä ilman jälkipuhallusta ja pelti sulkeutuu ilman viivettä. Hälytystulojen tila - Savu/palo - LTO - Pumppu/sähköpatteri - Jäähdytys - AUX - Suodatin - LTO-painevahti - Palopelti - Puhallin - Virtaus - Ulkopuolinen jäätymisvahti 17/21 IVprodukt LB10 v1.2x

18 3.4.2 Tulojen mittausarvot Valikko / Käyttötila / Tulojen mittausarvot Ilmoittaa mittausarvojen nykyiset arvot. - Ulkolämpötila - Tuloilman lämpötila - Huoneen/poistoilman lämpötila - Huoneyksikkö - Jäätymisvahdin lämpötila - Valinnainen anturi 1 (teksti vaihtuu valitun anturin mukaan) - Ulkoinen asetusarvo Digitaaliset lähdöt Valikko / Käyttötila / Digitaaliset lähdöt Ilmoittaa digitaaliset lähdöt ja ohjaa niitä. Lähtöjä voidaan ohjata/ohittaa vasta sisäänkirjautumisen jälkeen; lähdöt asetellaan ensin käsiohjaustilassa ja sitten valitaan lähtöjen asento. - Kiertopumppu lämmitys, sähkölämmitin - Kiertopumppu jäähdytys, kylmäkone, DX porras 1 - Jäähdytys / DX porras 2 - Tuloilmapuhallin - Poistoilmapuhallin - Ulkoilmapelti - Palopelti - Hälytyslähtö A - Hälytyslähtö B Lähtöjen ohjaussignaali Valikko / Käyttötila / Lähtöjen ohjaussignaali Ilmoittaa ohjauslähdöt ja ohjaa niitä. Lähtöjä voidaan ohjata/ohittaa vasta sisäänkirjautumisen jälkeen; lähdöt asetellaan ensin käsiohjaustilassa ja sitten valitaan lähtöjen asento. - Jäähdytyksen ohjaussignaali - Kierrätyksen ohjaussignaali (Päälle/Pois-ohjauksella ohjaussignaali palaa digitaaliseen lähtöön eri aikavälein nykyisestä ohjaussignaalista riippuen) - Lämmityksen ohjaussignaali - Tuloilmapuhaltimen ohjaussignaali - Poistoilmapuhaltimen ohjaussignaali Käyttöajan mittari Valikko / Käyttötila / Käyttöajan mittari 18/21 IVprodukt LB10 V1.2x

19 Huomautus Ilmoittaa puhaltimen käyttötuntien summan säätäjän käynnistymisestä tai mittarin edellisestä palautuksesta lukien. Parametrilla Mittarin palautus voidaan puhaltimen käyttötuntien summa nollata. Käyttöajan mittari voidaan palauttaa tällä tasolla sisäänkirjautumisen jälkeen. 19/21 IVprodukt LB10 v1.2x

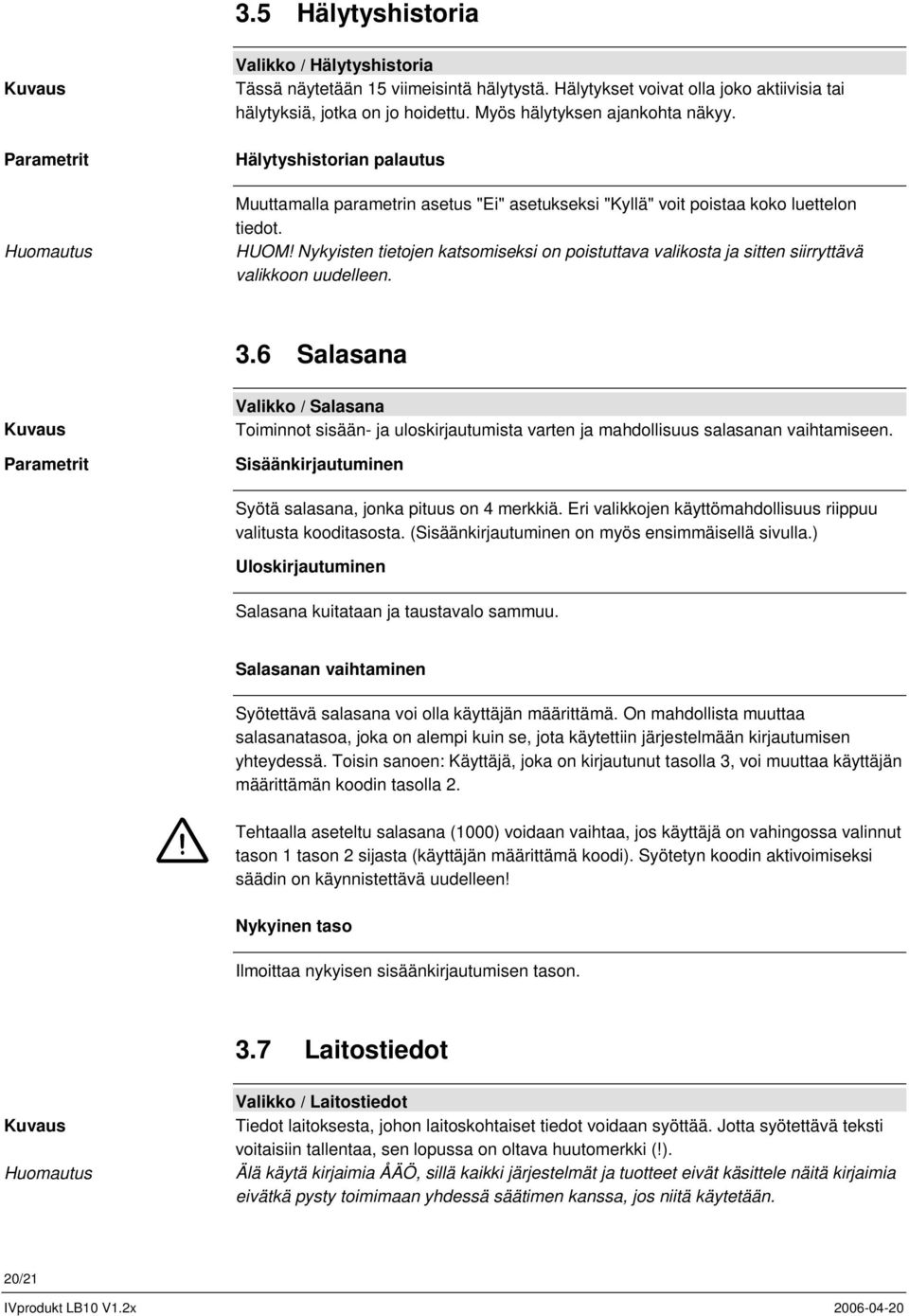

20 3.5 Hälytyshistoria Huomautus Valikko / Hälytyshistoria Tässä näytetään 15 viimeisintä hälytystä. Hälytykset voivat olla joko aktiivisia tai hälytyksiä, jotka on jo hoidettu. Myös hälytyksen ajankohta näkyy. Hälytyshistorian palautus Muuttamalla parametrin asetus "Ei" asetukseksi "Kyllä" voit poistaa koko luettelon tiedot. HUOM! Nykyisten tietojen katsomiseksi on poistuttava valikosta ja sitten siirryttävä valikkoon uudelleen. 3.6 Salasana Valikko / Salasana Toiminnot sisään- ja uloskirjautumista varten ja mahdollisuus salasanan vaihtamiseen. Sisäänkirjautuminen Syötä salasana, jonka pituus on 4 merkkiä. Eri valikkojen käyttömahdollisuus riippuu valitusta kooditasosta. (Sisäänkirjautuminen on myös ensimmäisellä sivulla.) Uloskirjautuminen Salasana kuitataan ja taustavalo sammuu. Salasanan vaihtaminen Syötettävä salasana voi olla käyttäjän määrittämä. On mahdollista muuttaa salasanatasoa, joka on alempi kuin se, jota käytettiin järjestelmään kirjautumisen yhteydessä. Toisin sanoen: Käyttäjä, joka on kirjautunut tasolla 3, voi muuttaa käyttäjän määrittämän koodin tasolla 2. Tehtaalla aseteltu salasana (1000) voidaan vaihtaa, jos käyttäjä on vahingossa valinnut tason 1 tason 2 sijasta (käyttäjän määrittämä koodi). Syötetyn koodin aktivoimiseksi säädin on käynnistettävä uudelleen! Nykyinen taso Ilmoittaa nykyisen sisäänkirjautumisen tason. 3.7 Laitostiedot Huomautus Valikko / Laitostiedot Tiedot laitoksesta, johon laitoskohtaiset tiedot voidaan syöttää. Jotta syötettävä teksti voitaisiin tallentaa, sen lopussa on oltava huutomerkki (!). Älä käytä kirjaimia ÅÄÖ, sillä kaikki järjestelmät ja tuotteet eivät käsittele näitä kirjaimia eivätkä pysty toimimaan yhdessä säätimen kanssa, jos niitä käytetään. 20/21 IVprodukt LB10 V1.2x

21 IVprodukt LB10 v1.2x IV Produkt AB, Box 3103, Växjö Puh: Faksi: /21
