Ohjauslaitteisto SIEMENS SAPHIR. Pikaohje LB20 laitteistolle ACX32.xxx/ALG Ilmankäsittely V3.xx

Koko: px
Aloita esitys sivulta:

Download "Ohjauslaitteisto SIEMENS SAPHIR. Pikaohje LB20 laitteistolle ACX32.xxx/ALG Ilmankäsittely V3.xx"

Transkriptio

1 Ohjauslaitteisto SIEMENS SAPHIR Pikaohje LB20 laitteistolle ACX32.xxx/ALG Ilmankäsittely V3.xx

2 2/35 IV Produkt LB20 V3.xx

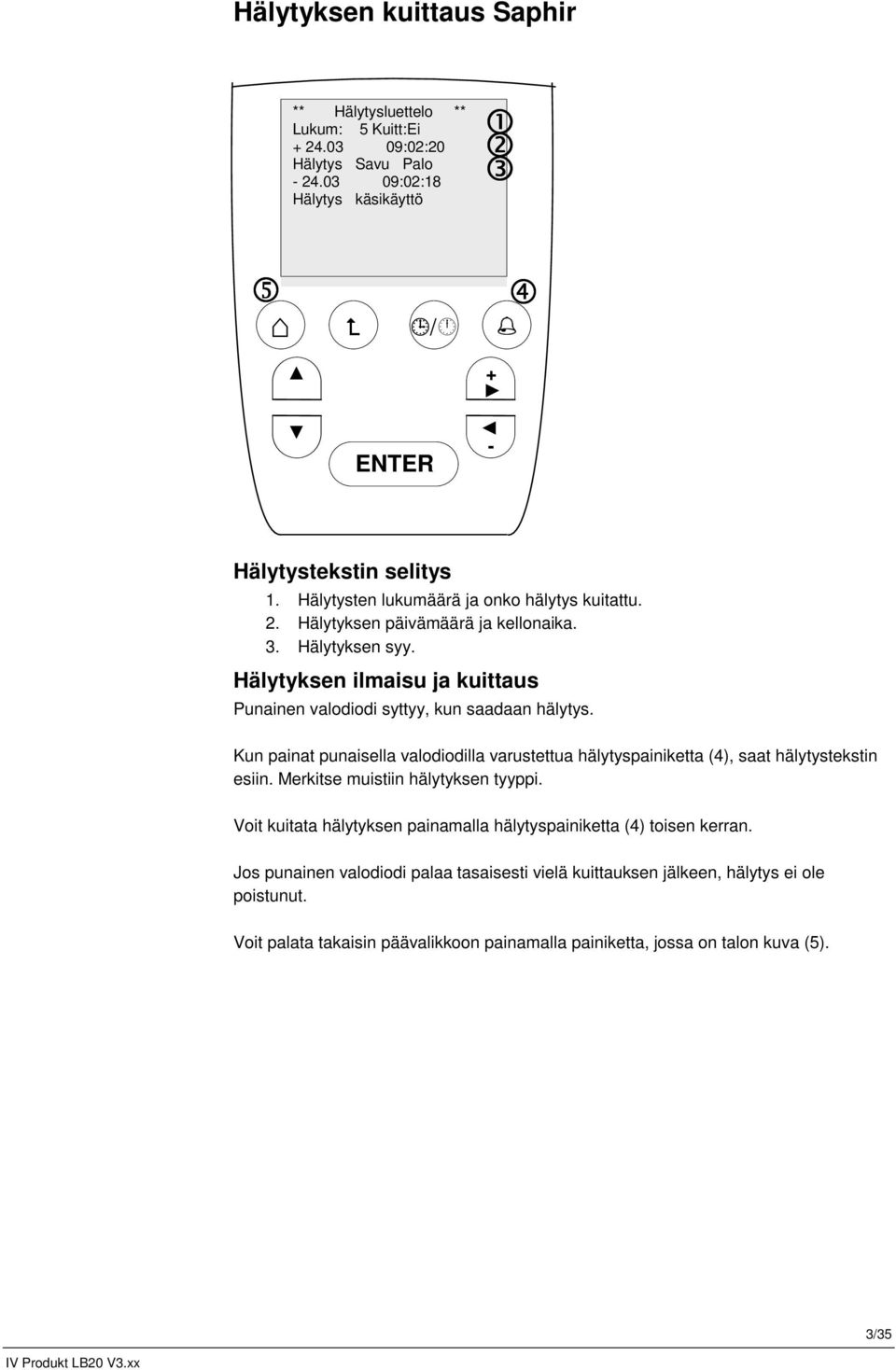

3 Hälytyksen kuittaus Saphir ** Hälytysluettelo ** Lukum: 5 Kuitt:Ei :02:20 Hälytys Savu Palo :02:18 Hälytys käsikäyttö / 4 ENTER + Hälytystekstin selitys 1. Hälytysten lukumäärä ja onko hälytys kuitattu. 2. Hälytyksen päivämäärä ja kellonaika. 3. Hälytyksen syy. Hälytyksen ilmaisu ja kuittaus Punainen valodiodi syttyy, kun saadaan hälytys. Kun painat punaisella valodiodilla varustettua hälytyspainiketta (4), saat hälytystekstin esiin. Merkitse muistiin hälytyksen tyyppi. Voit kuitata hälytyksen painamalla hälytyspainiketta (4) toisen kerran. Jos punainen valodiodi palaa tasaisesti vielä kuittauksen jälkeen, hälytys ei ole poistunut. Voit palata takaisin päävalikkoon painamalla painiketta, jossa on talon kuva (5). 3/35 IV Produkt LB20 V3.xx

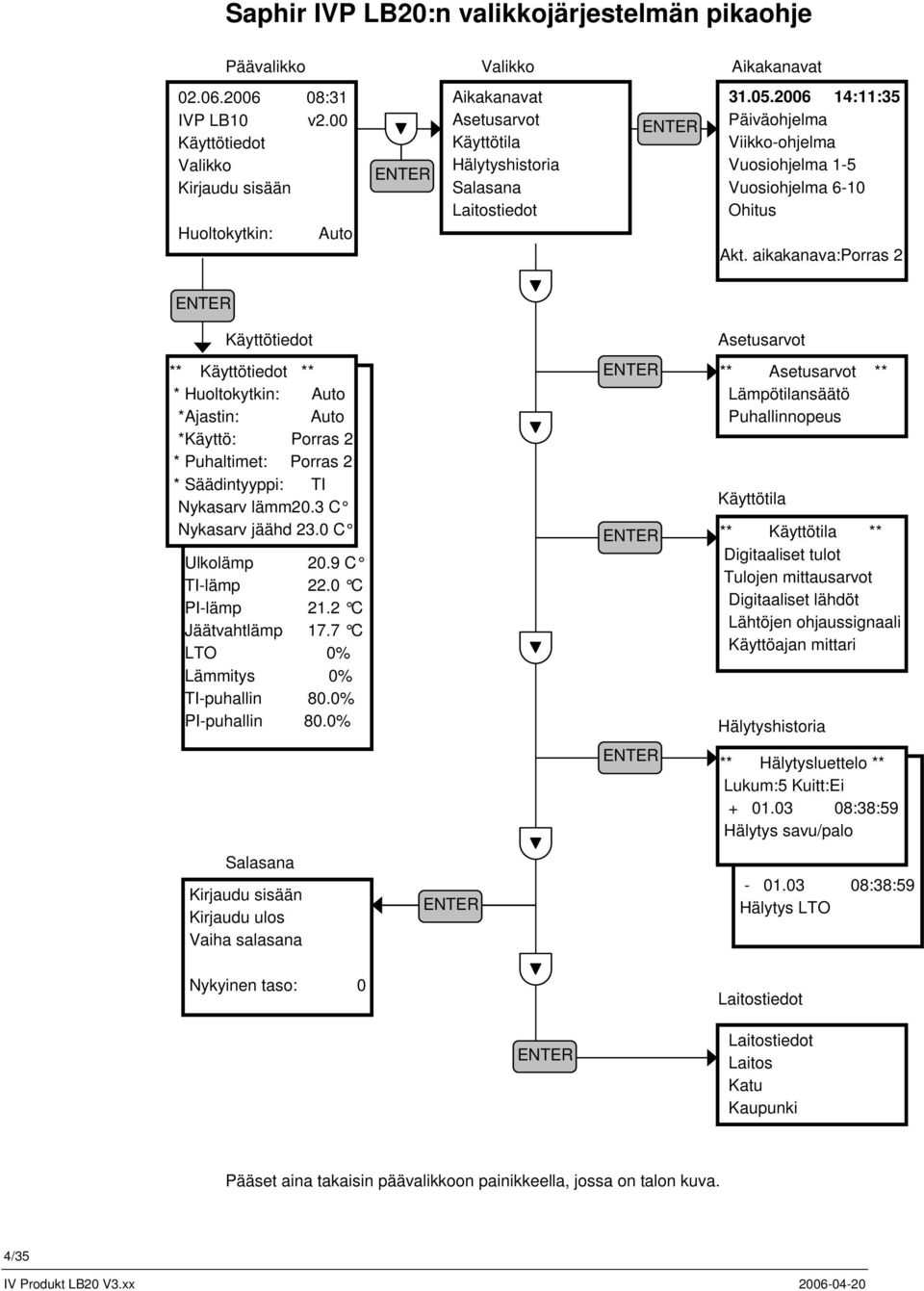

4 Saphir IVP LB20:n valikkojärjestelmän pikaohje Päävalikko Valikko Aikakanavat :31 IVP LB10 v2.00 Käyttötiedot Valikko Kirjaudu sisään Huoltokytkin: Auto ENTER Aikakanavat arvot Käyttötila Hälytyshistoria Salasana Laitostiedot ENTER :11:35 Päiväohjelma Viikkoohjelma Vuosiohjelma 15 Vuosiohjelma 610 Ohitus Akt. aikakanava:porras 2 ENTER Käyttötiedot ** Käyttötiedot ** * Huoltokytkin: Auto *Ajastin: Auto *Käyttö: Porras 2 * Puhaltimet: Porras 2 * Säädintyyppi: TI Nykasarv lämm20.3 C Nykasarv jäähd 23.0 C Ulkolämp 20.9 C TIlämp 22.0 C PIlämp 21.2 C Jäätvahtlämp 17.7 C LTO 0% Lämmitys 0% TIpuhallin 80.0% PIpuhallin 80.0% Salasana Kirjaudu sisään Kirjaudu ulos Vaiha salasana ENTER arvot ENTER ** arvot ** Lämpötilansäätö Puhallinnopeus ENTER ENTER Käyttötila ** Käyttötila ** Digitaaliset tulot Tulojen mittausarvot Digitaaliset lähdöt Lähtöjen ohjaussignaali Käyttöajan mittari Hälytyshistoria ** Hälytysluettelo ** Lukum:5 Kuitt:Ei :38:59 Hälytys savu/palo :38:59 Hälytys LTO Nykyinen taso: 0 Laitostiedot ENTER Laitostiedot Laitos Katu Kaupunki Pääset aina takaisin päävalikkoon painikkeella, jossa on talon kuva. 4/35 IV Produkt LB20 V3.xx

5 1.1 Liitäntäohjeet Riviliittimet X1 Ingång 24V AC/DC 2 1 DO DO3 X3 X5 DO2 DO4 DO5 2 1 X DO7 DO X6 DO8 4 4 DI2 DI4 3 3 X7 X8 2 2 DI1 DI AO AO8 AO AO7 X9 X AO AO6 AO AO5 UI X11 UI4 UI11 X UI UI8 UI2 + UI9 UI3 + UI10 UI5 + UI12 UI6 + UI13 + UI14 1 DIL4 DIL3 DIL2 DIL1 1 GND 2 RxD 3 RTS 4 TxD 5 CTS 6 12V DC 7 12V DC 8 GND X A01D Saphir IO Toiminto IOtyyppi Liitin Saphir Relelähdöt DO1 Pumppu tai sähköilmanlämmitin Digitaalinen X3 (liitin 1, 2, 3) DO2 Jäähdytyspumppu tai DX porras 1 Digitaalinen X3 (liitin 4,5,6) DO3 Tuloilmapuhaltimen ohjaus Digitaalinen X4 (liitin 1,2,3) (taajuusmuuttaja) DO4 Poistoilmapuhaltimen ohjaus Digitaalinen X4 (liitin 4,5,6) (taajuusmuuttaja) DO5 Palopelti Digitaalinen X5 (liitin 1,2,3) DO6 Ulkoilmapelti Digitaalinen X5 (liitin 4,5,6) DO7 Hälytyslähtö, luokka A Digitaalinen X6 (liitin 1,2,3) DO8 Hälytyslähtö, luokka B Digitaalinen X6 (liitin 4,5,6) Analogiset lähdöt AO1 Lämmitys Analoginen (0 10 V) X9 (liitin 1,3) AO2 Jäähdytys / DX porras 2* Analoginen (0 10 V) X9 (liitin 2,3) AO3 LTO Analoginen (0 10 V) X9 (liitin 4,6) AO4 Jälkikäsittely / Lisälämpö Analoginen (0 10 V) X9 (liitin 5,6) AO5 Taajuusmuuttaja Tuloilma (vain LB20) Analoginen (0 10 V) X10 (liitin 1,3) AO6 Taajuusmuuttaja Poistoilma (vain LB20) Analoginen (0 10 V) X10 (liitin 2,3) AO7 Ilmoitus käytöstä täydellä nopeudella* Analoginen (0 10 V) X10 (liitin 4,6) AO8 Ulkoinen laite (aikaohjelman kautta)* Analoginen (0 10 V) X10 (liitin 5,6) Binääriset tulot DI1 Ajastin 1/2 nopeus Digitaalinen X7 (liitin 1,2) DI2 Ajastin 1/1 nopeus Digitaalinen X7 (liitin 3,4) DI3 Hälytys palopelti Digitaalinen X8 (liitin 1,2) DI4 Savu/palohälytys Digitaalinen X8 (liitin 3,4) Yleiset tulot UI1 Huoneen/poistoilman lämpötila Passiivinen (NI 1000) X11 (liitin 1,2) UI2 Tuloilman lämpötila Passiivinen (NI 1000) X11 (liitin 3,4) UI3 Ulkolämpötila Passiivinen (NI 1000) X11 (liitin 5,6) UI4 Jäätymisvahdin lämpötila Passiivinen (NI 1000) X11 (liitin 7,8) UI5 arvopot. tai CO2anturi Passiivinen/ X11 (liitin 9,10) Aktiivinen UI6 Valinnainen sisääntulo 1 Passiivinen / X11 (liitin 11,12) Digitaalinen UI7 Valinnainen sisääntulo 2 Passiivinen (NI 1000) X11 (liitin 13,14) UI8 Hälytys tuloilmapuhallin / tuloilman paine Digitaalinen / X12 (liitin 1,2) Aktiivinen (010 V) UI9 Hälytys poistoilmapuhallin / poistoilman paine Digitaalinen / Aktiivinen (010 V) X12 (liitin 3,4) 5/35 IV Produkt LB20 V3.xx

6 UI10 Hälytys suodatin Digitaalinen X12 (liitin 5,6) UI11 Hälytys kpumppu lämmitys / Digitaalinen X12 (liitin 7,8) ylikuumeneminen UI12 Hälytys jäähdytys Digitaalinen X12 (liitin 9,10) UI13 Hälytys LTO Digitaalinen X12 (liitin 11,12) UI14 Hälytys (AUX) / hätäpysäytys Digitaalinen X12 (liitin 13,14) DILkytkin DIL 1 Asettele arvo uuden ohjelman latauksen jälkeen Digitaalinen (kytkin) DIL 2 Käyttöpäätteen ohjelmointiin Digitaalinen (kytkin) * Jännitereleen kautta, esim. Styrelec RB111V12VDC 6/35 IV Produkt LB20 V3.xx

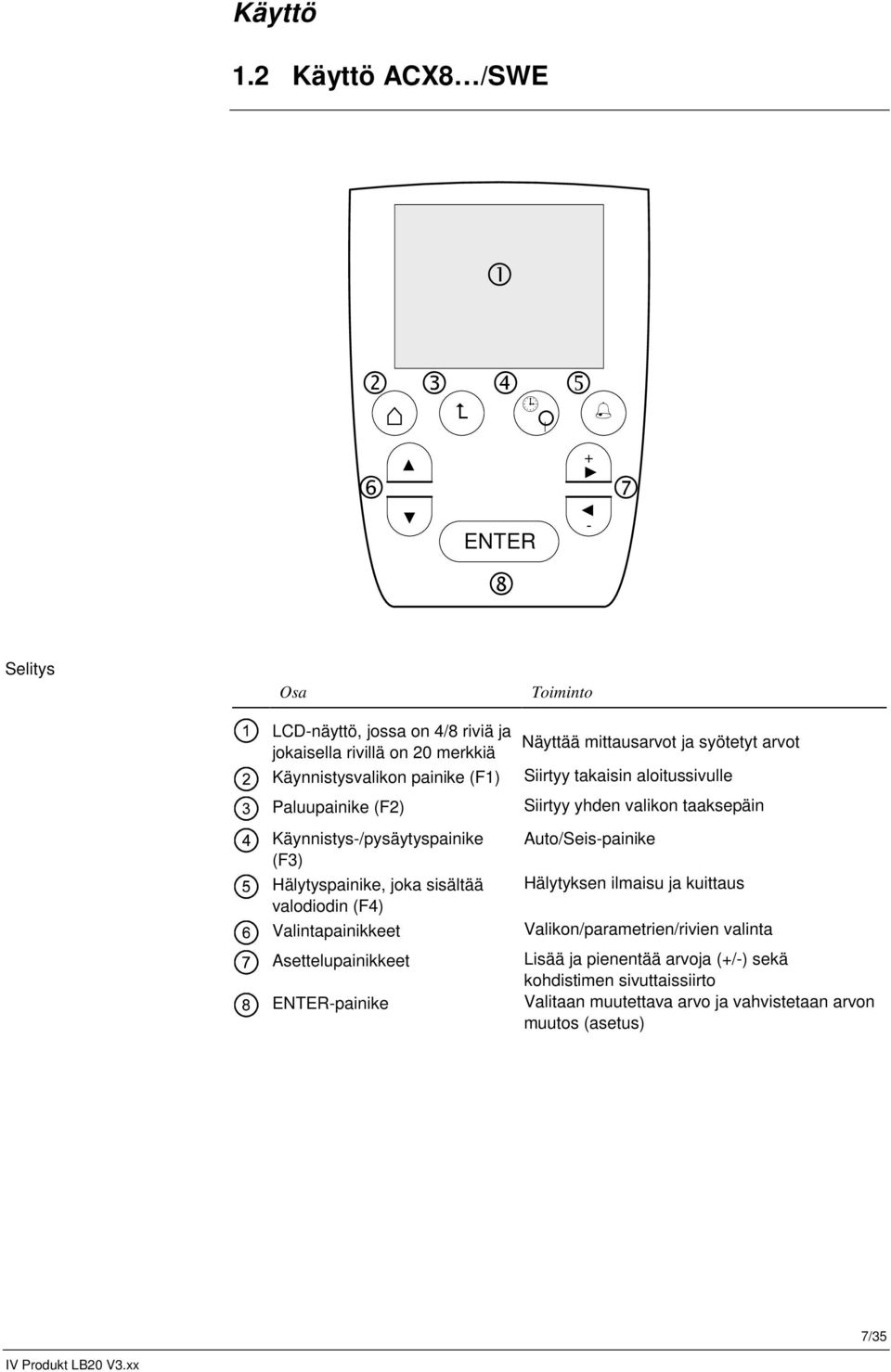

7 Käyttö 1.2 Käyttö ACX8 /SWE ENTER Selitys Osa LCDnäyttö, jossa on 4/8 riviä ja jokaisella rivillä on 20 merkkiä Käynnistysvalikon painike (F1) Paluupainike (F2) Käynnistys/pysäytyspainike (F3) Hälytyspainike, joka sisältää valodiodin (F4) Valintapainikkeet Asettelupainikkeet ENTERpainike Toiminto Näyttää mittausarvot ja syötetyt arvot Siirtyy takaisin aloitussivulle Siirtyy yhden valikon taaksepäin Auto/Seispainike Hälytyksen ilmaisu ja kuittaus Valikon/parametrien/rivien valinta Lisää ja pienentää arvoja (+/) sekä kohdistimen sivuttaissiirto Valitaan muutettava arvo ja vahvistetaan arvon muutos (asetus) IV Produkt LB20 V3.xx 7/35

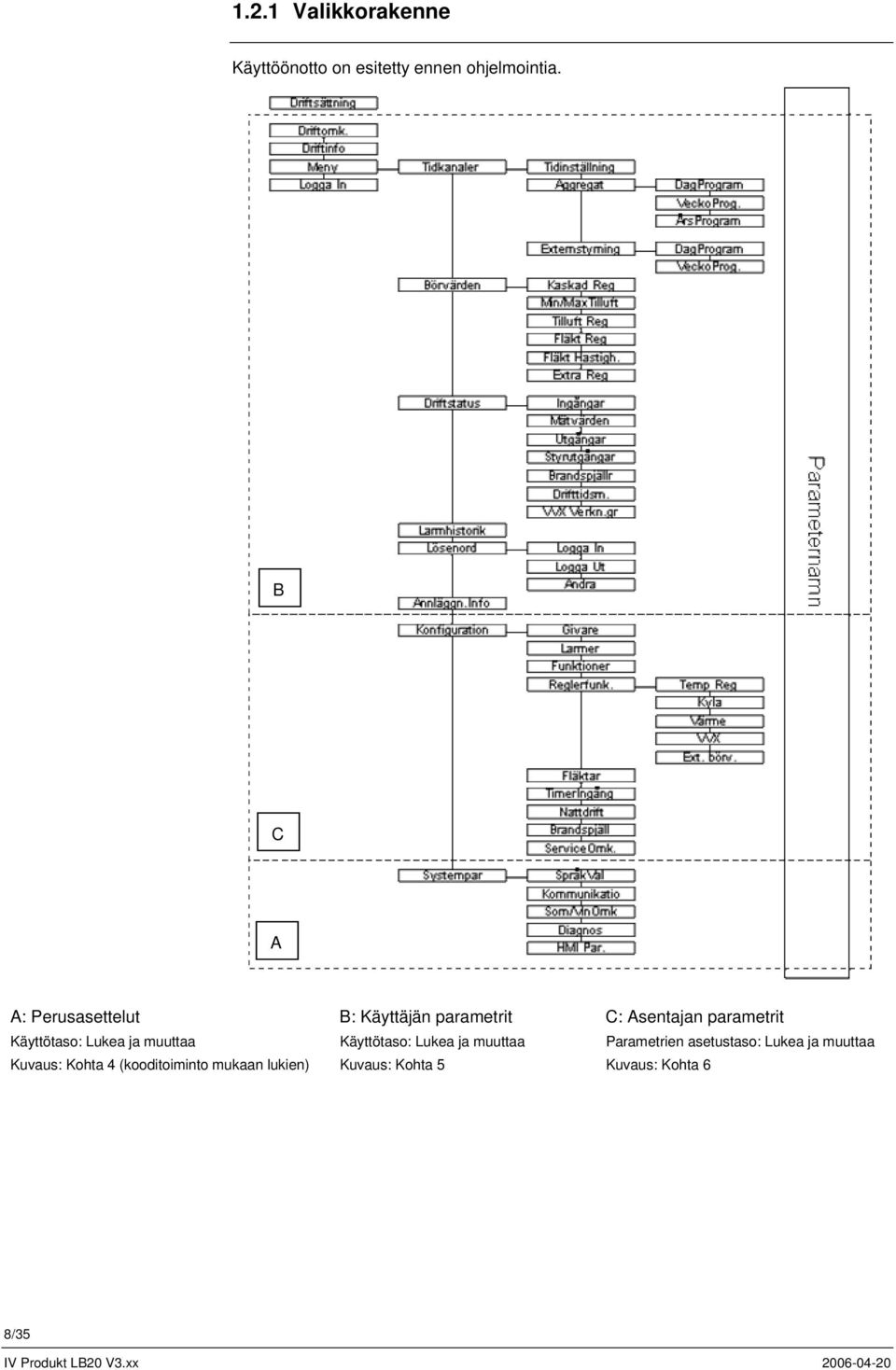

8 1.2.1 Valikkorakenne Käyttöönotto on esitetty ennen ohjelmointia. B C A A: Perusasettelut B: Käyttäjän parametrit C: Asentajan parametrit Käyttötaso: Lukea ja muuttaa Käyttötaso: Lukea ja muuttaa Parametrien asetustaso: Lukea ja muuttaa : Kohta 4 (kooditoiminto mukaan lukien) : Kohta 5 : Kohta 6 8/35 IV Produkt LB20 V3.xx

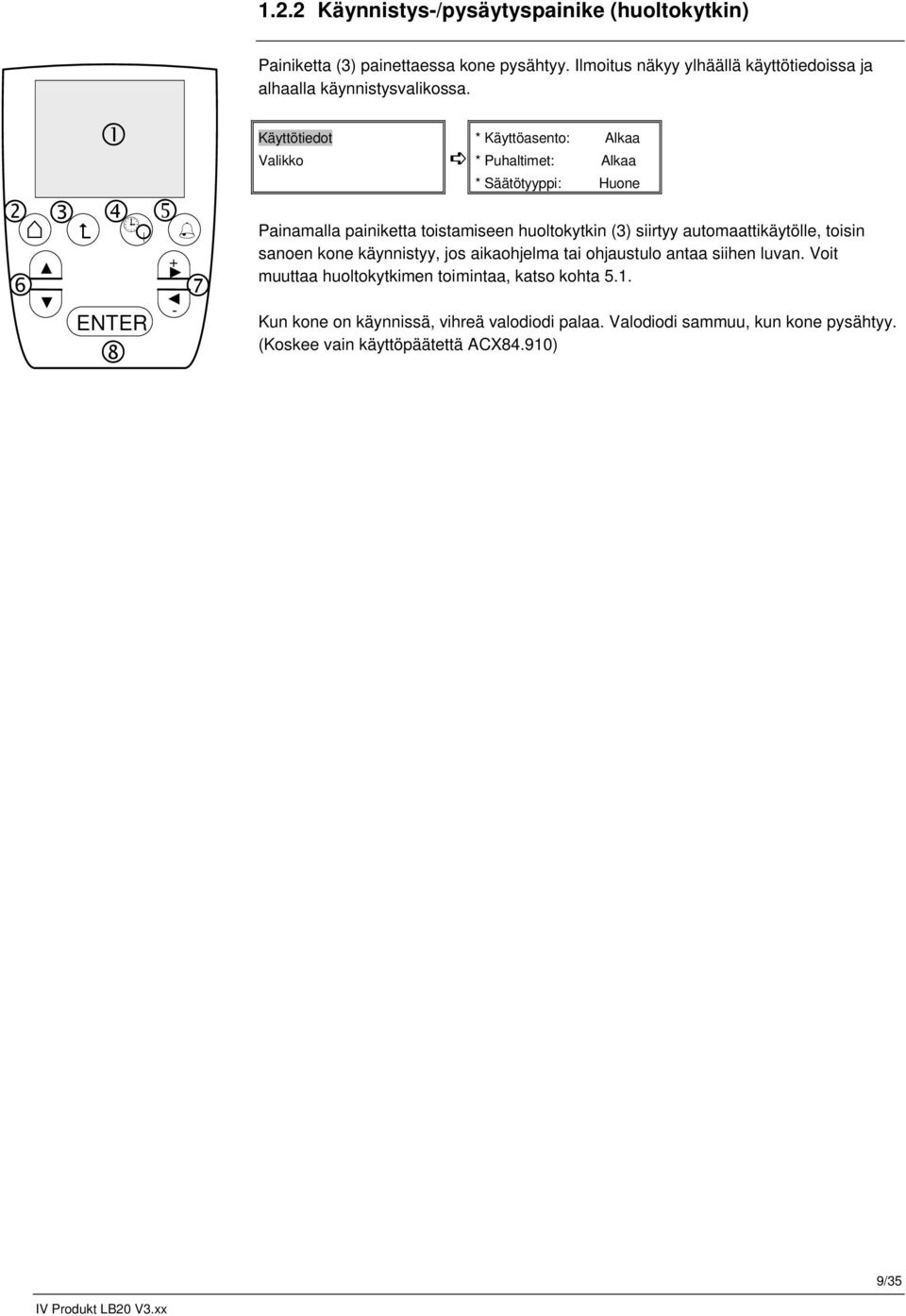

9 1.2.2 Käynnistys/pysäytyspainike (huoltokytkin) Painiketta (3) painettaessa kone pysähtyy. Ilmoitus näkyy ylhäällä käyttötiedoissa ja alhaalla käynnistysvalikossa ENTER Käyttötiedot Valikko * Käyttöasento: Alkaa * Puhaltimet: Alkaa * Säätötyyppi: Huone Painamalla painiketta toistamiseen huoltokytkin (3) siirtyy automaattikäytölle, toisin sanoen kone käynnistyy, jos aikaohjelma tai ohjaustulo antaa siihen luvan. Voit muuttaa huoltokytkimen toimintaa, katso kohta 5.1. Kun kone on käynnissä, vihreä valodiodi palaa. Valodiodi sammuu, kun kone pysähtyy. (Koskee vain käyttöpäätettä ACX84.910) 9/35 IV Produkt LB20 V3.xx

10 2 Käyttäjän parametrien kuvaus 2.1 Aikaohjelman ohitus Käyttökytkin BMS Ohitus Nykyinen aikakanava Voit pysäyttää koneen, käynnistää sen tai ohjata sitä ylemmän tason järjestelmästä ohittamalla aikaohjelman ilman, että aikaohjelmaa tarvitsee muuttaa. Ohitus pysyy voimassa, kunnes siirryt takaisin Autotilaan, jolloin aikaohjelma käynnistyy uudelleen. Aikaohjelman ohitus koneen käynnistämiseksi tai pysäyttämiseksi valitussa asennossa. Autoasennolla kone käy aikaohjelman mukaan, muilla asennoilla aikaohjelma ohitetaan haluttuun asentoon. Käyttöpäätteen huoltokytkimen ja ajastintulojen prioriteetti on korkeampi kuin käyttökytkimen. Aikaohjelma voidaan ohittaa väylän kautta ylemmän tason järjestelmästä (BMS). Tämä parametri osoittaa nykyisen tilan, jos aikaohjelma on ohitettu ylemmän tason järjestelmästä. Autoasennolla kone käy aikaohjelman mukaan, muilla asennoilla aikaohjelma ohitetaan haluttuun asentoon. Kuitenkin käyttökytkin, yökäyttö, ohjaustulot ja käyttöpäätteen huoltokytkin ovat prioriteetiltaan korkeampia kuin ylemmän tason järjestelmän ohitus. Parametri Akt.aikakanava: osoittaa nykyisen aikaohjausohjelman mukaisen käyttötilan päiväohjelman, viikkoohjelman, vuosiohjelman, ylemmän tason järjestelmän ohituksen ja käyttökytkimen prioriteettijärjestyksen suhteen, kun päiväohjelmalla on alhaisin prioriteetti ja käyttökytkimellä on korkein prioriteetti. Valikko Aikakanavat Kone Ohitus rivit Parametrinimi alue Perusarvo Käyttök./Ylemmän järj. ohitus Auto/Av/Ek1/Ek2/Ko1 /Ko2 Auto 2.2 Päivämäärä/aika Kun siirrytään valikkotasoon Aikakanava, kohdistin vilkkuu päivämääräkentässä. Tällä asetusrivillä voidaan syöttää nykyinen päivämäärä (pp.kk.vvvvv) ja aika (hh.mm.ss) annettujen kriteerien mukaan. Valikko Aikakanava 2.3 Aikaohjelma ACX32.000/ALG on varustettu koneen ohjaamiseen käytettävällä aikaohjelmalla, jossa on neljä toisistaan riippumatonta kytkentäaikaa vuorikautta kohti (päiväohjelma), kuusi mahdollista poikkeusta viikkoa kohti (viikkoohjelma) ja kymmenen mahdollista poikkeusta vuotta kohti (vuosiohjelma). ACX32.000/ALG on varustetty myös lisäaikaohjelmalla ulkopuolisten laitteiden ohjausta varten. Tämä ohjelma sisältää neljä kytkentäaikaa vuorokautta kohti (päiväohjelma) ja neljä mahdollista poikkeusta viikkoa kohti (viikkoohjelma). 10/35 IV Produkt LB20 V3.xx

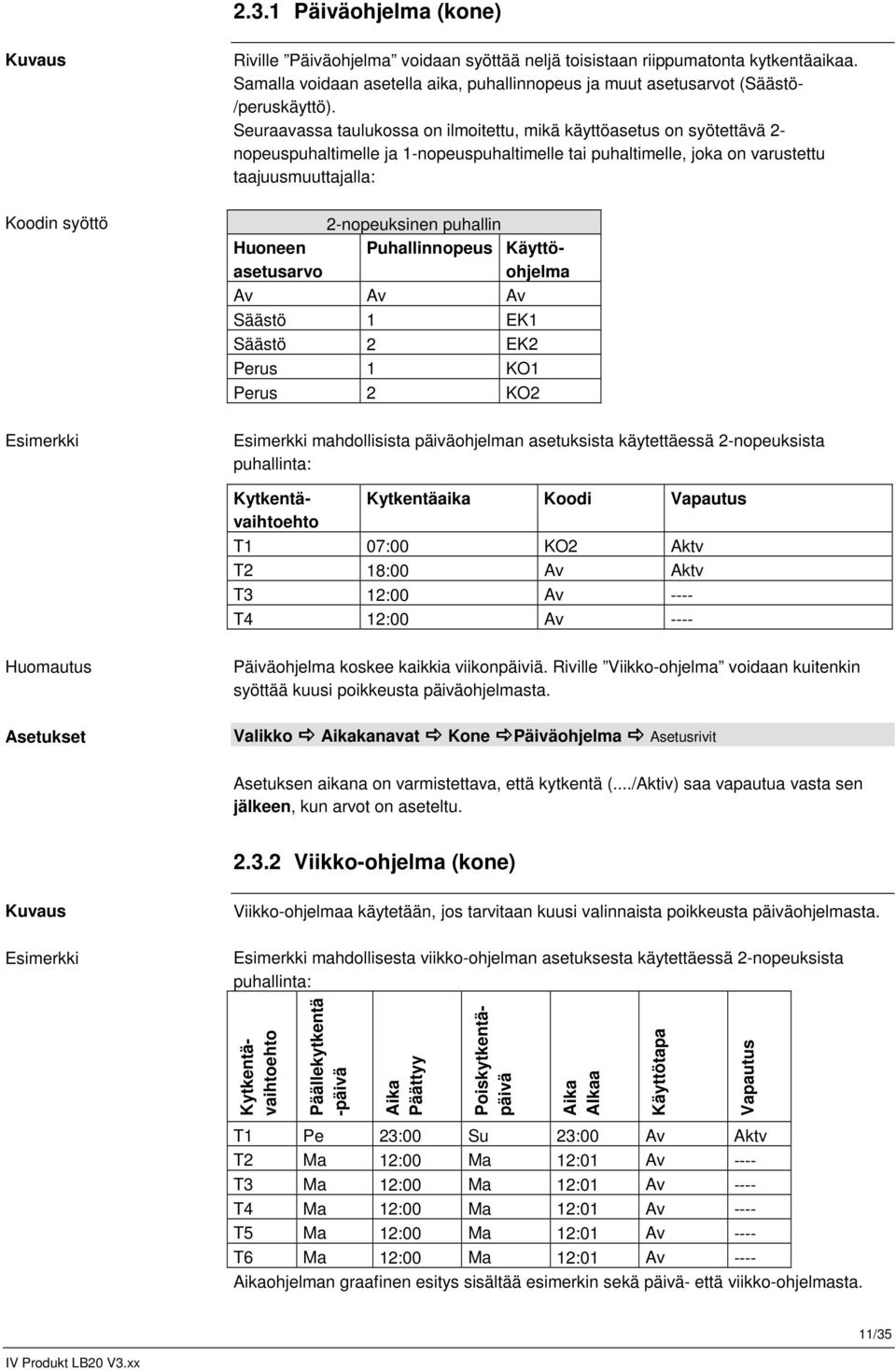

11 2.3.1 Päiväohjelma (kone) Riville Päiväohjelma voidaan syöttää neljä toisistaan riippumatonta kytkentäaikaa. Samalla voidaan asetella aika, puhallinnopeus ja muut asetusarvot (Säästö /peruskäyttö). Seuraavassa taulukossa on ilmoitettu, mikä käyttöasetus on syötettävä 2 nopeuspuhaltimelle ja 1nopeuspuhaltimelle tai puhaltimelle, joka on varustettu taajuusmuuttajalla: Koodin syöttö Huoneen asetusarvo 2nopeuksinen puhallin Av Av Av Säästö 1 EK1 Säästö 2 EK2 Perus 1 KO1 Perus 2 KO2 Esimerkki Esimerkki mahdollisista päiväohjelman asetuksista käytettäessä 2nopeuksista puhallinta: Puhallinnopeus Käyttöohjelma Kytkentävaihtoehto Kytkentäaika Koodi Vapautus T1 07:00 KO2 Aktv T2 18:00 Av Aktv T3 12:00 Av T4 12:00 Av Huomautus Päiväohjelma koskee kaikkia viikonpäiviä. Riville Viikkoohjelma voidaan kuitenkin syöttää kuusi poikkeusta päiväohjelmasta. Asetukset Valikko Aikakanavat Kone Päiväohjelma rivit Asetuksen aikana on varmistettava, että kytkentä (.../Aktiv) saa vapautua vasta sen jälkeen, kun arvot on aseteltu Viikkoohjelma (kone) Viikkoohjelmaa käytetään, jos tarvitaan kuusi valinnaista poikkeusta päiväohjelmasta. Esimerkki Esimerkki mahdollisesta viikkoohjelman asetuksesta käytettäessä 2nopeuksista puhallinta: Päällekytkentä päivä Aika Päättyy Kytkentävaihtoehto Poiskytkentäpäivä Aika Alkaa Käyttötapa Vapautus T1 Pe 23:00 Su 23:00 Av Aktv T2 Ma 12:00 Ma 12:01 Av T3 Ma 12:00 Ma 12:01 Av T4 Ma 12:00 Ma 12:01 Av T5 Ma 12:00 Ma 12:01 Av T6 Ma 12:00 Ma 12:01 Av Aikaohjelman graafinen esitys sisältää esimerkin sekä päivä että viikkoohjelmasta. 11/35 IV Produkt LB20 V3.xx

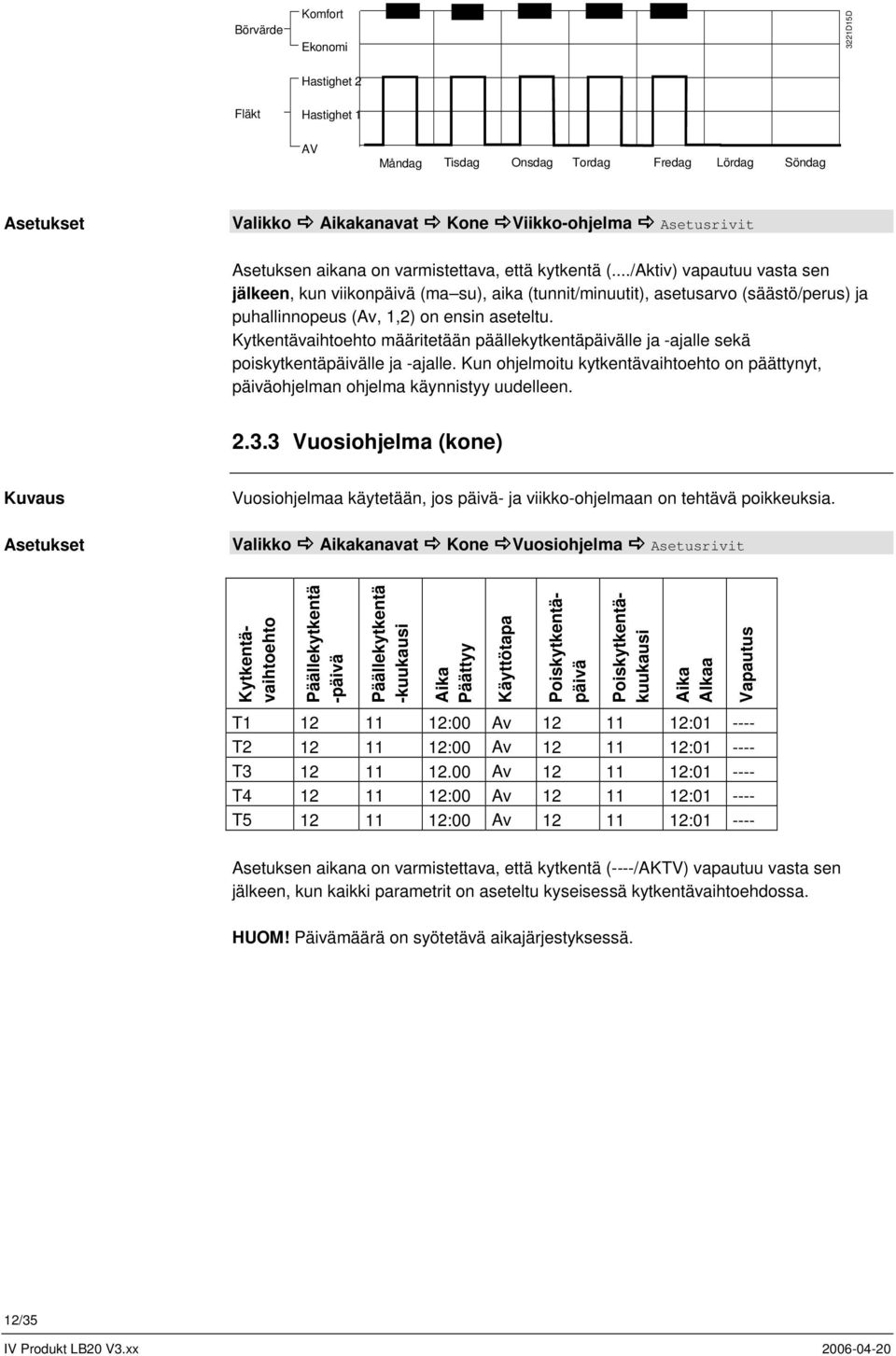

12 Börvärde Komfort Ekonomi 3221D15D Hastighet 2 Fläkt Hastighet 1 AV Måndag Tisdag Onsdag Tordag Fredag Lördag Söndag Asetukset Valikko Aikakanavat Kone Viikkoohjelma rivit Asetuksen aikana on varmistettava, että kytkentä (.../Aktiv) vapautuu vasta sen jälkeen, kun viikonpäivä (ma su), aika (tunnit/minuutit), asetusarvo (säästö/perus) ja puhallinnopeus (Av, 1,2) on ensin aseteltu. Kytkentävaihtoehto määritetään päällekytkentäpäivälle ja ajalle sekä poiskytkentäpäivälle ja ajalle. Kun ohjelmoitu kytkentävaihtoehto on päättynyt, päiväohjelman ohjelma käynnistyy uudelleen Vuosiohjelma (kone) Asetukset Vuosiohjelmaa käytetään, jos päivä ja viikkoohjelmaan on tehtävä poikkeuksia. Valikko Aikakanavat Kone Vuosiohjelma rivit Päällekytkentä päivä Päällekytkentä kuukausi Aika Päättyy Käyttötapa Kytkentävaihtoehto Poiskytkentäpäivä Poiskytkentäkuukausi Aika Alkaa Vapautus T :00 Av :01 T :00 Av :01 T Av :01 T :00 Av :01 T :00 Av :01 Asetuksen aikana on varmistettava, että kytkentä (/AKTV) vapautuu vasta sen jälkeen, kun kaikki parametrit on aseteltu kyseisessä kytkentävaihtoehdossa. HUOM! Päivämäärä on syötetävä aikajärjestyksessä. 12/35 IV Produkt LB20 V3.xx

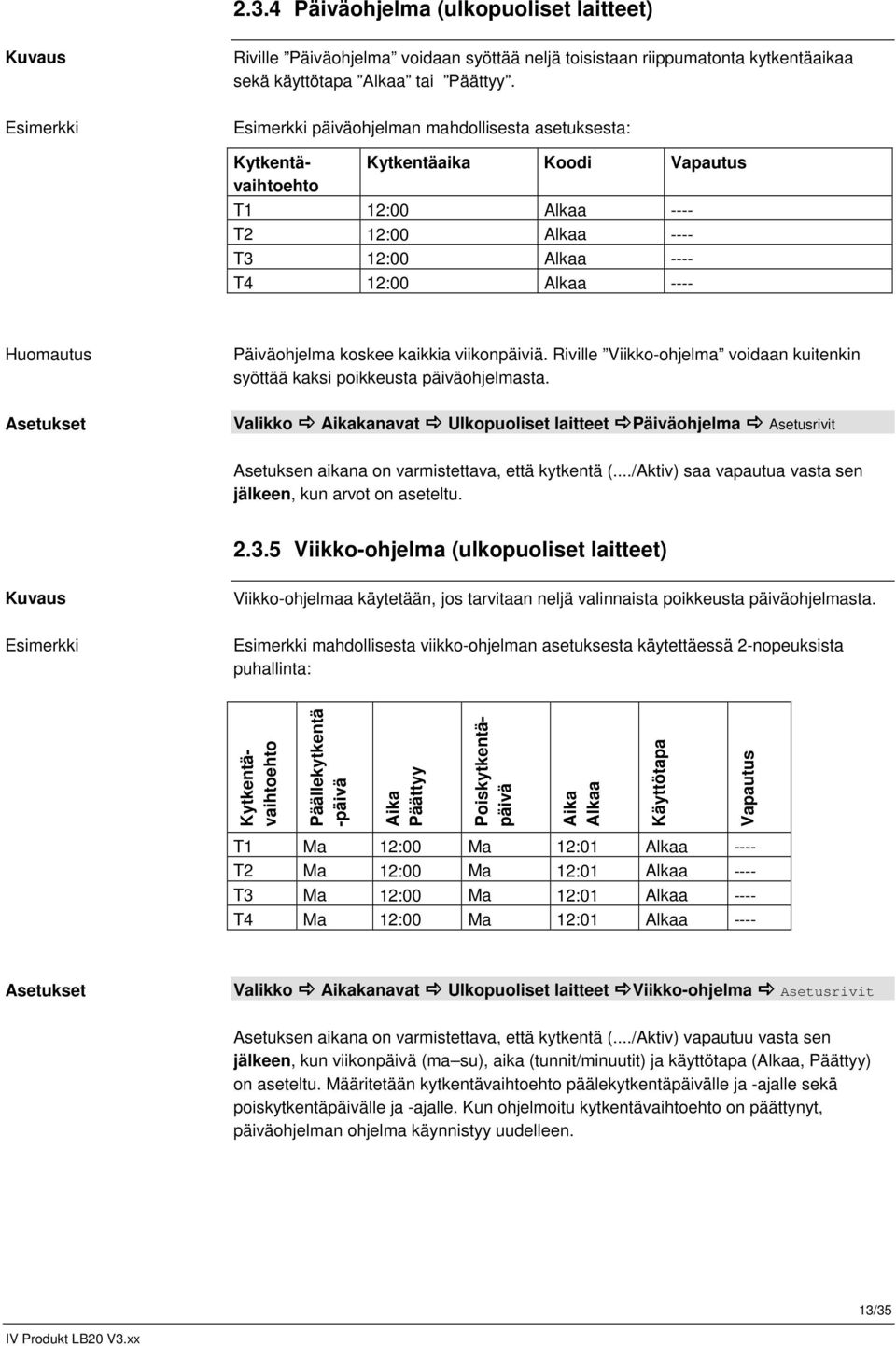

13 2.3.4 Päiväohjelma (ulkopuoliset laitteet) Riville Päiväohjelma voidaan syöttää neljä toisistaan riippumatonta kytkentäaikaa sekä käyttötapa Alkaa tai Päättyy. Esimerkki Esimerkki päiväohjelman mahdollisesta asetuksesta: Kytkentävaihtoehto Kytkentäaika Koodi Vapautus T1 12:00 Alkaa T2 12:00 Alkaa T3 12:00 Alkaa T4 12:00 Alkaa Huomautus Päiväohjelma koskee kaikkia viikonpäiviä. Riville Viikkoohjelma voidaan kuitenkin syöttää kaksi poikkeusta päiväohjelmasta. Asetukset Valikko Aikakanavat Ulkopuoliset laitteet Päiväohjelma rivit Asetuksen aikana on varmistettava, että kytkentä (.../Aktiv) saa vapautua vasta sen jälkeen, kun arvot on aseteltu Viikkoohjelma (ulkopuoliset laitteet) Viikkoohjelmaa käytetään, jos tarvitaan neljä valinnaista poikkeusta päiväohjelmasta. Esimerkki Esimerkki mahdollisesta viikkoohjelman asetuksesta käytettäessä 2nopeuksista puhallinta: Päällekytkentä päivä Aika Päättyy Kytkentävaihtoehto Poiskytkentäpäivä Aika Alkaa Käyttötapa Vapautus T1 Ma 12:00 Ma 12:01 Alkaa T2 Ma 12:00 Ma 12:01 Alkaa T3 Ma 12:00 Ma 12:01 Alkaa T4 Ma 12:00 Ma 12:01 Alkaa Asetukset Valikko Aikakanavat Ulkopuoliset laitteet Viikkoohjelma rivit Asetuksen aikana on varmistettava, että kytkentä (.../Aktiv) vapautuu vasta sen jälkeen, kun viikonpäivä (ma su), aika (tunnit/minuutit) ja käyttötapa (Alkaa, Päättyy) on aseteltu. Määritetään kytkentävaihtoehto päälekytkentäpäivälle ja ajalle sekä poiskytkentäpäivälle ja ajalle. Kun ohjelmoitu kytkentävaihtoehto on päättynyt, päiväohjelman ohjelma käynnistyy uudelleen. 13/35 IV Produkt LB20 V3.xx

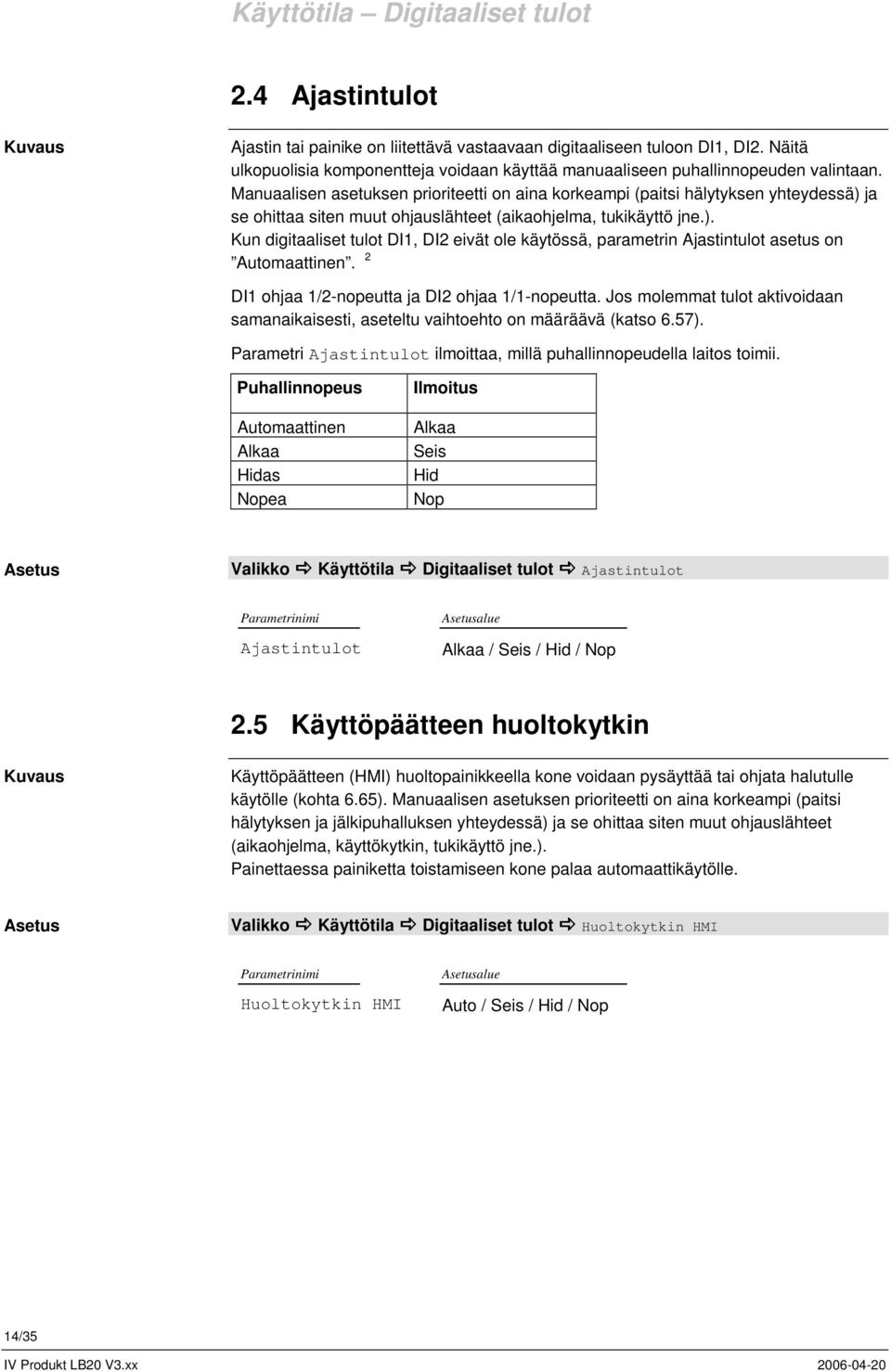

14 Käyttötila Digitaaliset tulot 2.4 Ajastintulot Ajastin tai painike on liitettävä vastaavaan digitaaliseen tuloon DI1, DI2. Näitä ulkopuolisia komponentteja voidaan käyttää manuaaliseen puhallinnopeuden valintaan. Manuaalisen asetuksen prioriteetti on aina korkeampi (paitsi hälytyksen yhteydessä) ja se ohittaa siten muut ohjauslähteet (aikaohjelma, tukikäyttö jne.). Kun digitaaliset tulot DI1, DI2 eivät ole käytössä, parametrin Ajastintulot asetus on Automaattinen. 2 DI1 ohjaa 1/2nopeutta ja DI2 ohjaa 1/1nopeutta. Jos molemmat tulot aktivoidaan samanaikaisesti, aseteltu vaihtoehto on määräävä (katso 6.57). Parametri Ajastintulot ilmoittaa, millä puhallinnopeudella laitos toimii. Puhallinnopeus Automaattinen Alkaa Hidas Nopea Ilmoitus Alkaa Seis Hid Nop Valikko Käyttötila Digitaaliset tulot Ajastintulot Parametrinimi Ajastintulot alue Alkaa / Seis / Hid / Nop 2.5 Käyttöpäätteen huoltokytkin Käyttöpäätteen (HMI) huoltopainikkeella kone voidaan pysäyttää tai ohjata halutulle käytölle (kohta 6.65). Manuaalisen asetuksen prioriteetti on aina korkeampi (paitsi hälytyksen ja jälkipuhalluksen yhteydessä) ja se ohittaa siten muut ohjauslähteet (aikaohjelma, käyttökytkin, tukikäyttö jne.). Painettaessa painiketta toistamiseen kone palaa automaattikäytölle. Valikko Käyttötila Digitaaliset tulot Huoltokytkin HMI Parametrinimi Huoltokytkin HMI alue Auto / Seis / Hid / Nop 14/35 IV Produkt LB20 V3.xx

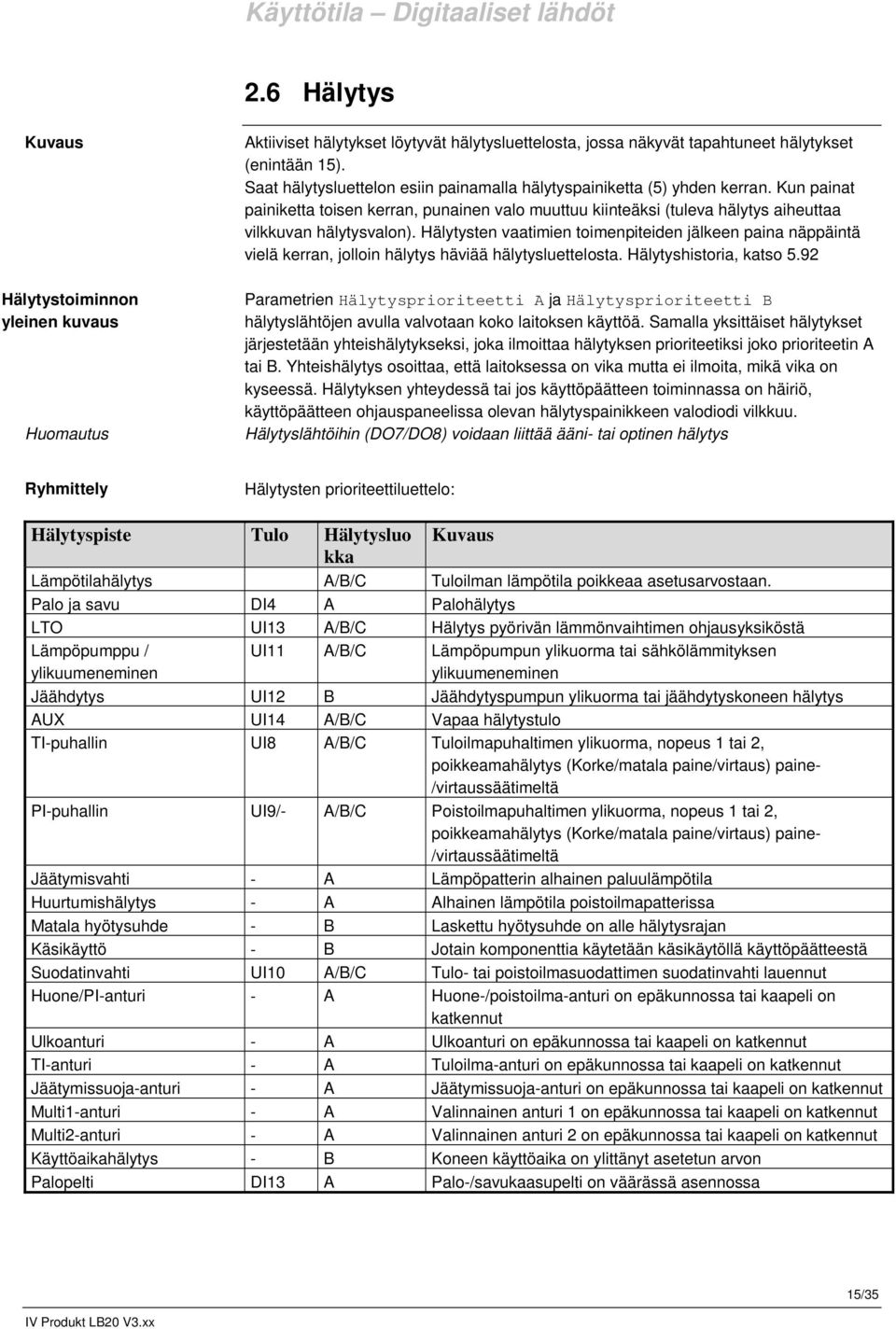

15 Käyttötila Digitaaliset lähdöt 2.6 Hälytys Hälytystoiminnon yleinen kuvaus Huomautus Aktiiviset hälytykset löytyvät hälytysluettelosta, jossa näkyvät tapahtuneet hälytykset (enintään 15). Saat hälytysluettelon esiin painamalla hälytyspainiketta (5) yhden kerran. Kun painat painiketta toisen kerran, punainen valo muuttuu kiinteäksi (tuleva hälytys aiheuttaa vilkkuvan hälytysvalon). Hälytysten vaatimien toimenpiteiden jälkeen paina näppäintä vielä kerran, jolloin hälytys häviää hälytysluettelosta. Hälytyshistoria, katso 5.92 Parametrien Hälytysprioriteetti A ja Hälytysprioriteetti B hälytyslähtöjen avulla valvotaan koko laitoksen käyttöä. Samalla yksittäiset hälytykset järjestetään yhteishälytykseksi, joka ilmoittaa hälytyksen prioriteetiksi joko prioriteetin A tai B. Yhteishälytys osoittaa, että laitoksessa on vika mutta ei ilmoita, mikä vika on kyseessä. Hälytyksen yhteydessä tai jos käyttöpäätteen toiminnassa on häiriö, käyttöpäätteen ohjauspaneelissa olevan hälytyspainikkeen valodiodi vilkkuu. Hälytyslähtöihin (DO7/DO8) voidaan liittää ääni tai optinen hälytys Ryhmittely Hälytysten prioriteettiluettelo: Hälytyspiste Tulo Hälytysluo kka Lämpötilahälytys A/B/C Tuloilman lämpötila poikkeaa asetusarvostaan. Palo ja savu DI4 A Palohälytys LTO UI13 A/B/C Hälytys pyörivän lämmönvaihtimen ohjausyksiköstä Lämpöpumppu / ylikuumeneminen UI11 A/B/C Lämpöpumpun ylikuorma tai sähkölämmityksen ylikuumeneminen Jäähdytys UI12 B Jäähdytyspumpun ylikuorma tai jäähdytyskoneen hälytys AUX UI14 A/B/C Vapaa hälytystulo TIpuhallin UI8 A/B/C Tuloilmapuhaltimen ylikuorma, nopeus 1 tai 2, poikkeamahälytys (Korke/matala paine/virtaus) paine /virtaussäätimeltä PIpuhallin UI9/ A/B/C Poistoilmapuhaltimen ylikuorma, nopeus 1 tai 2, poikkeamahälytys (Korke/matala paine/virtaus) paine /virtaussäätimeltä Jäätymisvahti A Lämpöpatterin alhainen paluulämpötila Huurtumishälytys A Alhainen lämpötila poistoilmapatterissa Matala hyötysuhde B Laskettu hyötysuhde on alle hälytysrajan Käsikäyttö B Jotain komponenttia käytetään käsikäytöllä käyttöpäätteestä Suodatinvahti UI10 A/B/C Tulo tai poistoilmasuodattimen suodatinvahti lauennut Huone/PIanturi A Huone/poistoilmaanturi on epäkunnossa tai kaapeli on katkennut Ulkoanturi A Ulkoanturi on epäkunnossa tai kaapeli on katkennut TIanturi A Tuloilmaanturi on epäkunnossa tai kaapeli on katkennut Jäätymissuojaanturi A Jäätymissuojaanturi on epäkunnossa tai kaapeli on katkennut Multi1anturi A Valinnainen anturi 1 on epäkunnossa tai kaapeli on katkennut Multi2anturi A Valinnainen anturi 2 on epäkunnossa tai kaapeli on katkennut Käyttöaikahälytys B Koneen käyttöaika on ylittänyt asetetun arvon Palopelti DI13 A Palo/savukaasupelti on väärässä asennossa IV Produkt LB20 V3.xx 15/35

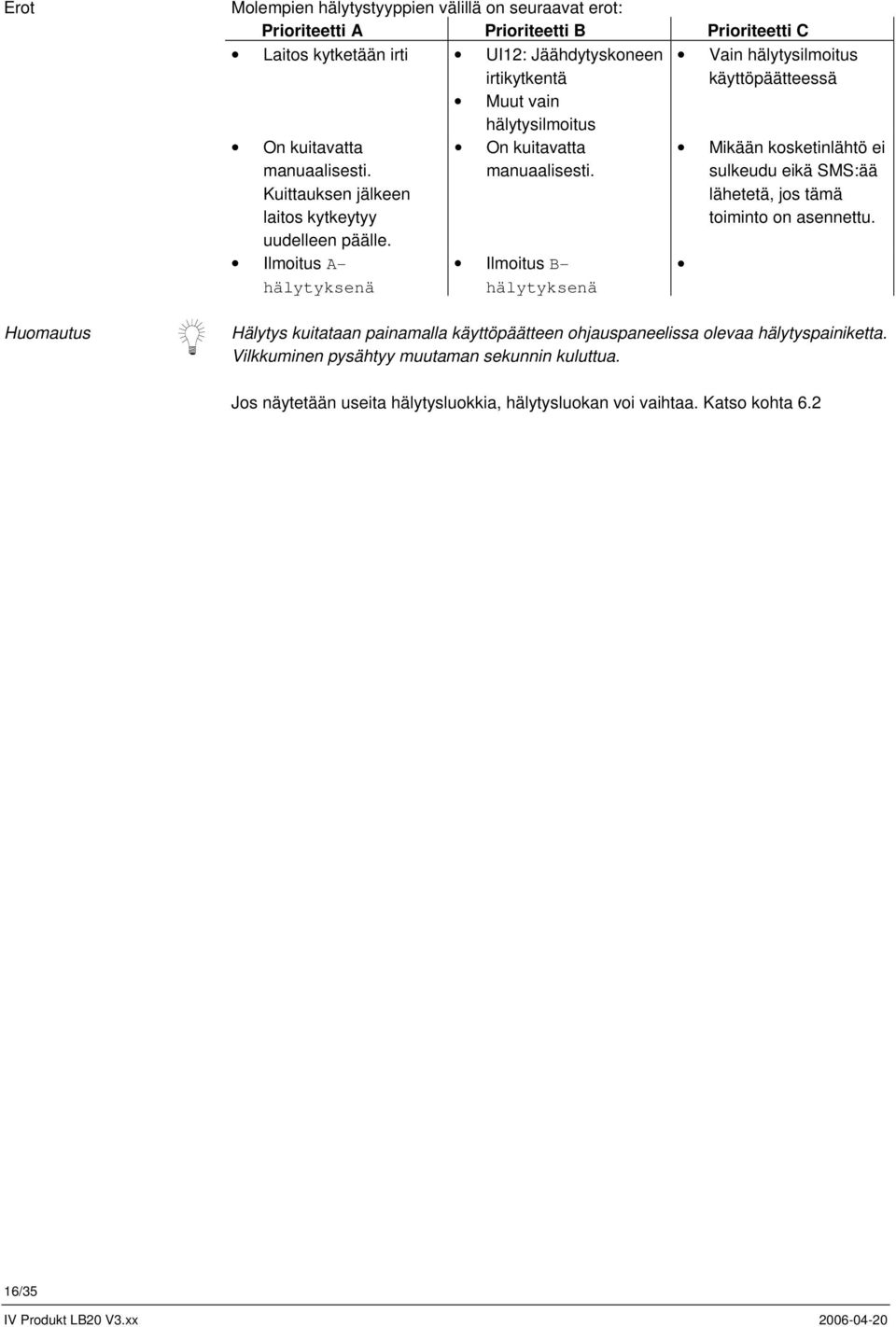

16 Erot Huomautus Molempien hälytystyyppien välillä on seuraavat erot: Prioriteetti A Prioriteetti B Prioriteetti C Laitos kytketään irti UI12: Jäähdytyskoneen irtikytkentä Muut vain hälytysilmoitus On kuitavatta manuaalisesti. Kuittauksen jälkeen laitos kytkeytyy uudelleen päälle. Ilmoitus A hälytyksenä On kuitavatta manuaalisesti. Ilmoitus B hälytyksenä Vain hälytysilmoitus käyttöpäätteessä Mikään kosketinlähtö ei sulkeudu eikä SMS:ää lähetetä, jos tämä toiminto on asennettu. Hälytys kuitataan painamalla käyttöpäätteen ohjauspaneelissa olevaa hälytyspainiketta. Vilkkuminen pysähtyy muutaman sekunnin kuluttua. Jos näytetään useita hälytysluokkia, hälytysluokan voi vaihtaa. Katso kohta /35 IV Produkt LB20 V3.xx

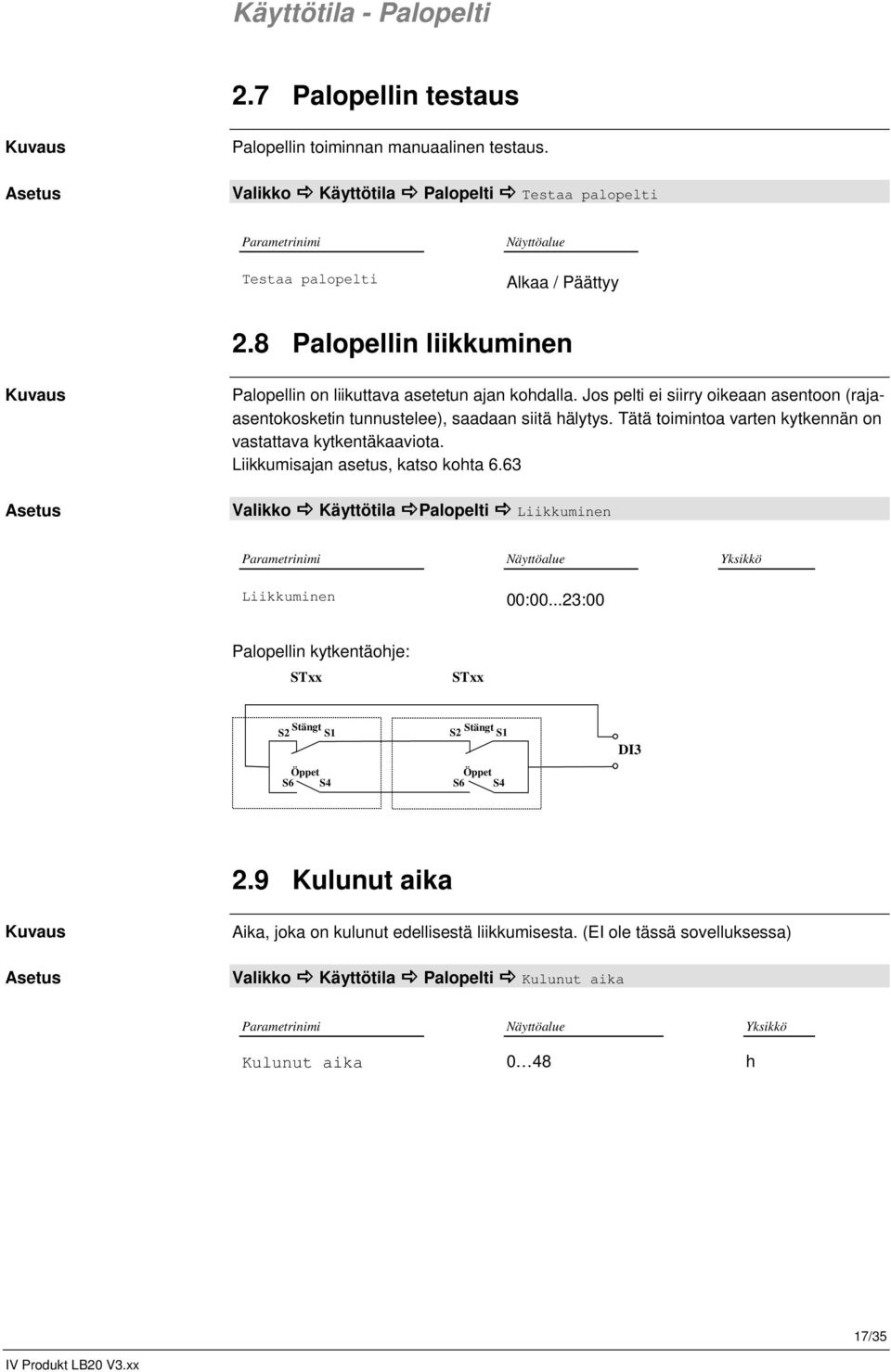

17 Käyttötila Palopelti 2.7 Palopellin testaus Palopellin toiminnan manuaalinen testaus. Valikko Käyttötila Palopelti Testaa palopelti Parametrinimi Testaa palopelti Näyttöalue Alkaa / Päättyy 2.8 Palopellin liikkuminen Palopellin on liikuttava asetetun ajan kohdalla. Jos pelti ei siirry oikeaan asentoon (rajaasentokosketin tunnustelee), saadaan siitä hälytys. Tätä toimintoa varten kytkennän on vastattava kytkentäkaaviota. Liikkumisajan asetus, katso kohta 6.63 Valikko Käyttötila Palopelti Liikkuminen Parametrinimi Näyttöalue Yksikkö Liikkuminen 00: :00 Palopellin kytkentäohje: STxx STxx S2 Stängt S1 Öppet S6 S4 S2 Stängt S1 Öppet S6 S4 DI3 2.9 Kulunut aika Aika, joka on kulunut edellisestä liikkumisesta. (EI ole tässä sovelluksessa) Valikko Käyttötila Palopelti Kulunut aika Parametrinimi Näyttöalue Yksikkö Kulunut aika 0 48 h 17/35 IV Produkt LB20 V3.xx

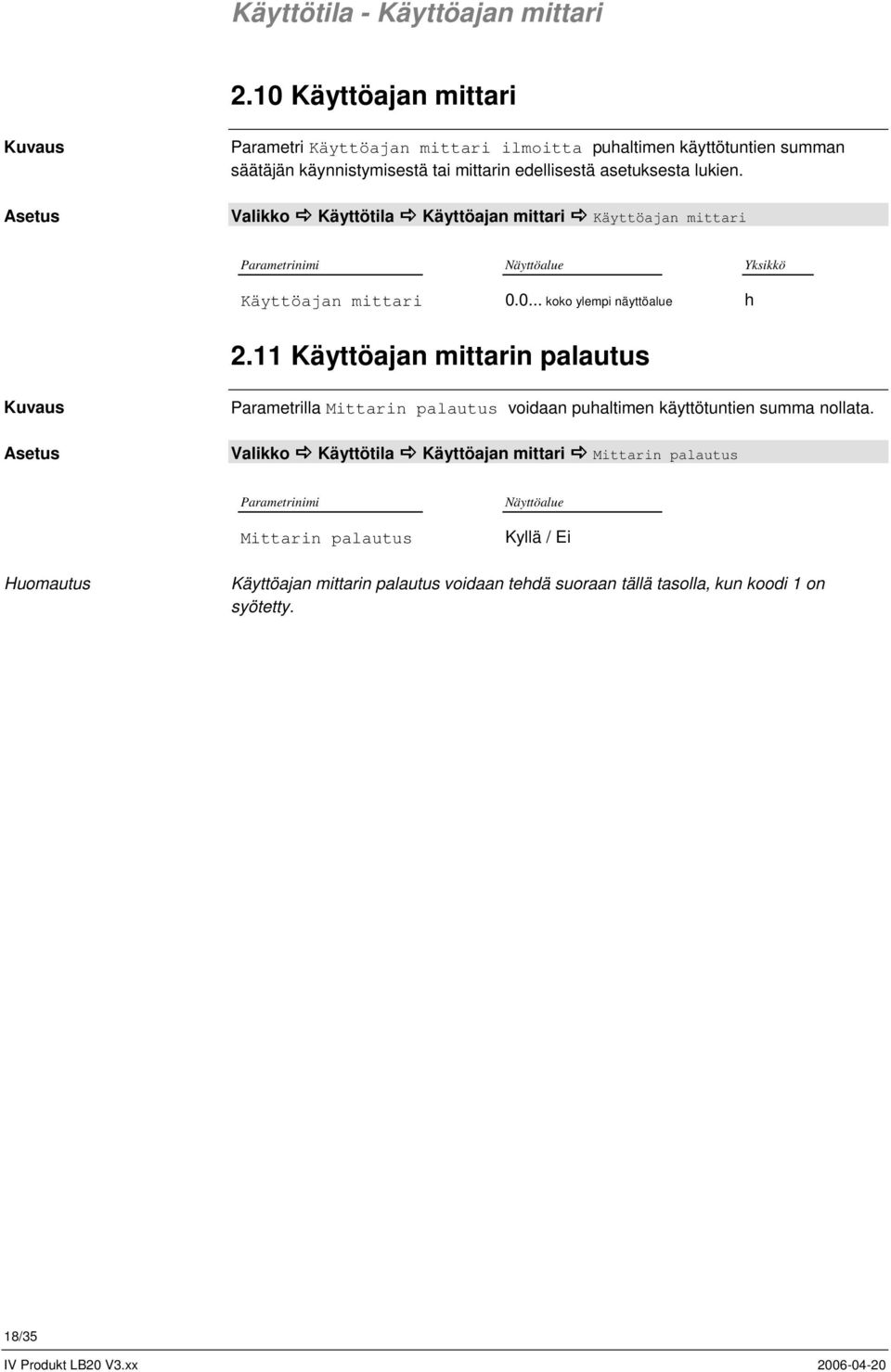

18 Käyttötila Käyttöajan mittari 2.10 Käyttöajan mittari Parametri Käyttöajan mittari ilmoitta puhaltimen käyttötuntien summan säätäjän käynnistymisestä tai mittarin edellisestä asetuksesta lukien. Valikko Käyttötila Käyttöajan mittari Käyttöajan mittari Parametrinimi Näyttöalue Yksikkö Käyttöajan mittari koko ylempi näyttöalue h 2.11 Käyttöajan mittarin palautus Parametrilla Mittarin palautus voidaan puhaltimen käyttötuntien summa nollata. Valikko Käyttötila Käyttöajan mittari Mittarin palautus Parametrinimi Mittarin palautus Näyttöalue Kyllä / Ei Huomautus Käyttöajan mittarin palautus voidaan tehdä suoraan tällä tasolla, kun koodi 1 on syötetty. 18/35 IV Produkt LB20 V3.xx

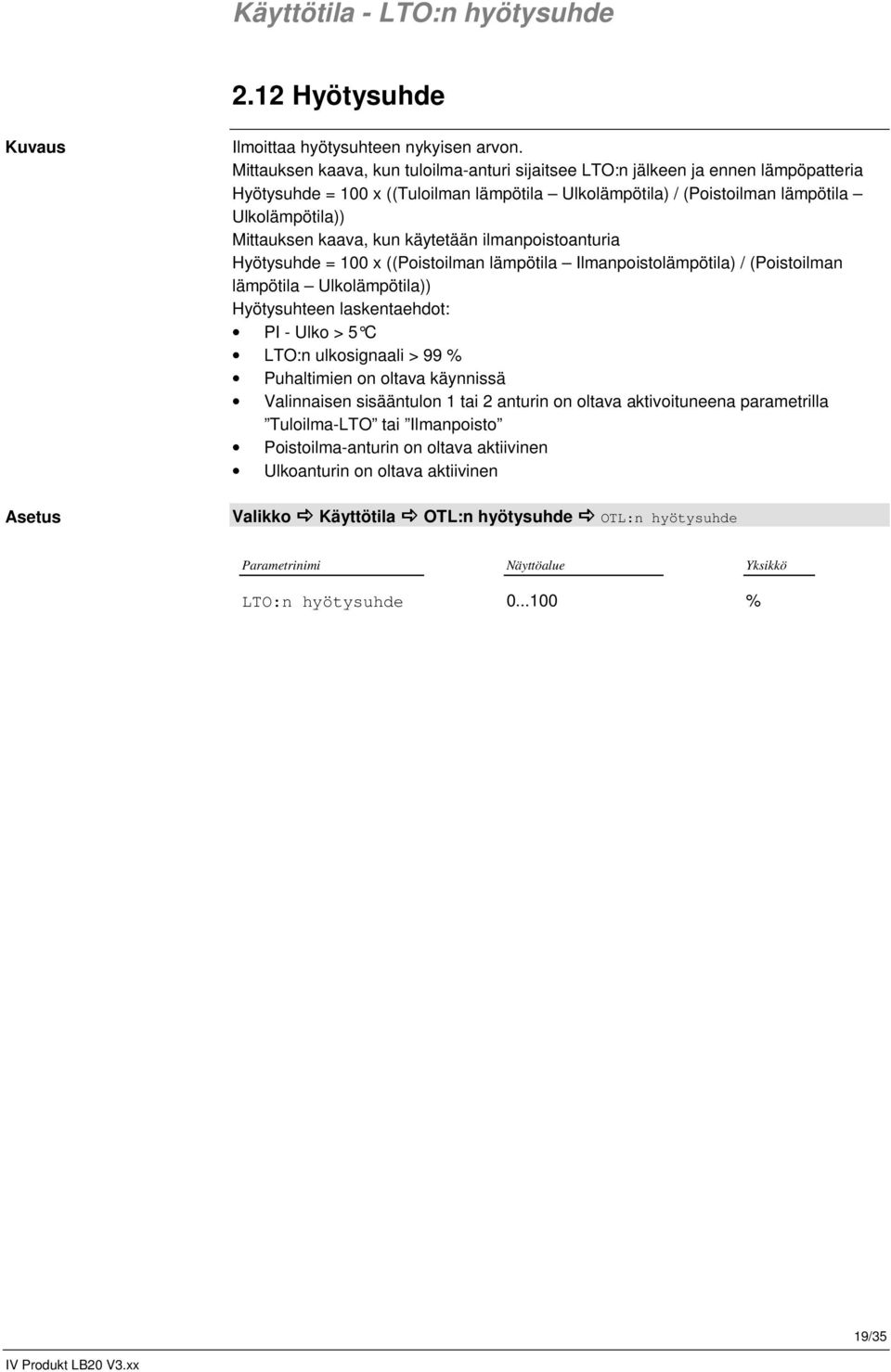

19 Käyttötila LTO:n hyötysuhde 2.12 Hyötysuhde Ilmoittaa hyötysuhteen nykyisen arvon. Mittauksen kaava, kun tuloilmaanturi sijaitsee LTO:n jälkeen ja ennen lämpöpatteria Hyötysuhde = 100 x ((Tuloilman lämpötila Ulkolämpötila) / (Poistoilman lämpötila Ulkolämpötila)) Mittauksen kaava, kun käytetään ilmanpoistoanturia Hyötysuhde = 100 x ((Poistoilman lämpötila Ilmanpoistolämpötila) / (Poistoilman lämpötila Ulkolämpötila)) Hyötysuhteen laskentaehdot: PI Ulko > 5 C LTO:n ulkosignaali > 99 % Puhaltimien on oltava käynnissä Valinnaisen sisääntulon 1 tai 2 anturin on oltava aktivoituneena parametrilla TuloilmaLTO tai Ilmanpoisto Poistoilmaanturin on oltava aktiivinen Ulkoanturin on oltava aktiivinen Valikko Käyttötila OTL:n hyötysuhde OTL:n hyötysuhde Parametrinimi Näyttöalue Yksikkö LTO:n hyötysuhde % 19/35 IV Produkt LB20 V3.xx

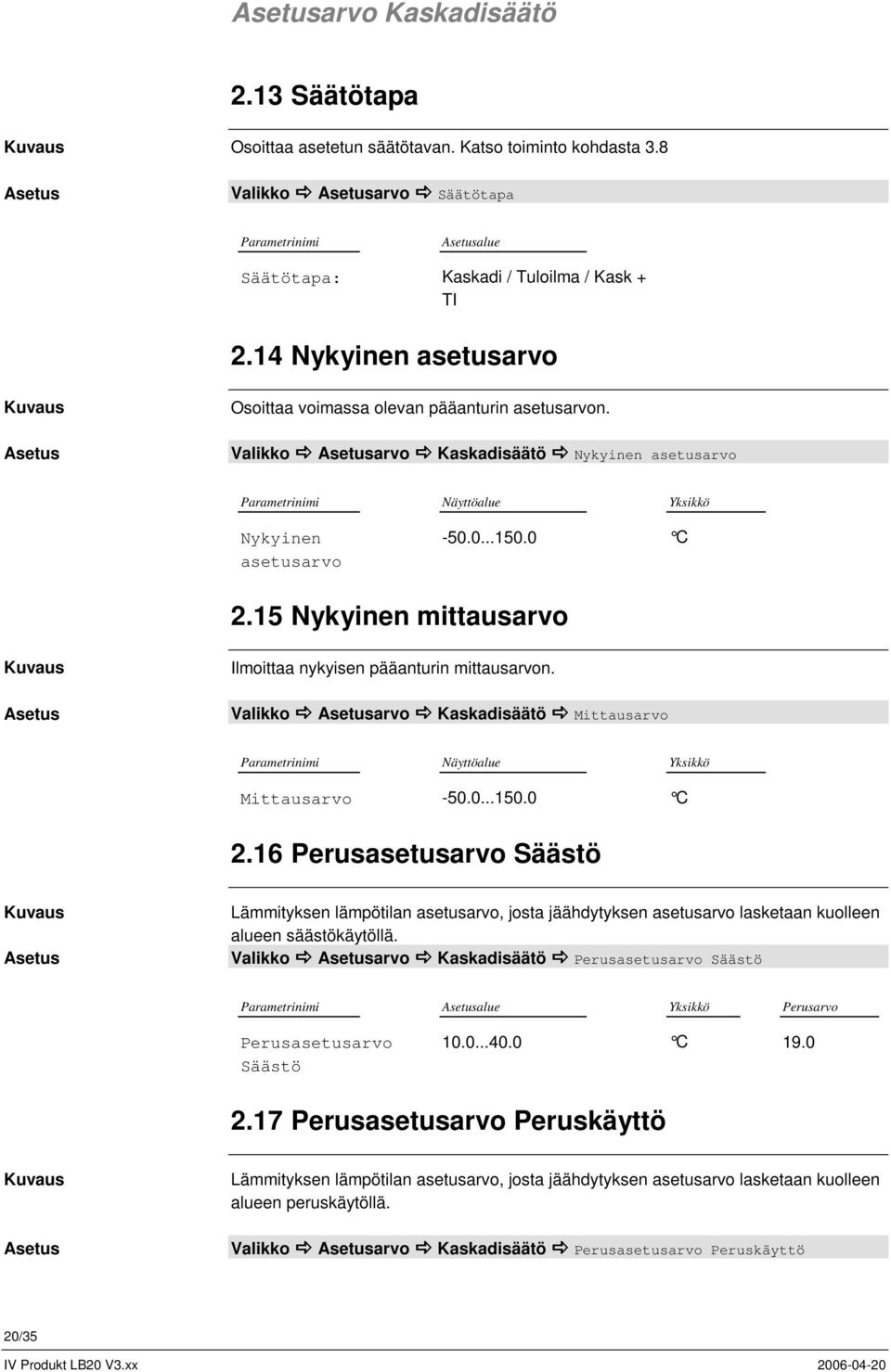

20 arvo Kaskadisäätö 2.13 Säätötapa Osoittaa asetetun säätötavan. Katso toiminto kohdasta 3.8 Valikko arvo Säätötapa Parametrinimi alue Säätötapa: Kaskadi / Tuloilma / Kask + TI 2.14 Nykyinen asetusarvo Osoittaa voimassa olevan pääanturin asetusarvon. Valikko arvo Kaskadisäätö Nykyinen asetusarvo Parametrinimi Näyttöalue Yksikkö Nykyinen asetusarvo C 2.15 Nykyinen mittausarvo Ilmoittaa nykyisen pääanturin mittausarvon. Valikko arvo Kaskadisäätö Mittausarvo Parametrinimi Näyttöalue Yksikkö Mittausarvo C 2.16 Perusasetusarvo Säästö Lämmityksen lämpötilan asetusarvo, josta jäähdytyksen asetusarvo lasketaan kuolleen alueen säästökäytöllä. Valikko arvo Kaskadisäätö Perusasetusarvo Säästö Parametrinimi alue Yksikkö Perusarvo Perusasetusarvo Säästö C Perusasetusarvo Peruskäyttö Lämmityksen lämpötilan asetusarvo, josta jäähdytyksen asetusarvo lasketaan kuolleen alueen peruskäytöllä. Valikko arvo Kaskadisäätö Perusasetusarvo Peruskäyttö 20/35 IV Produkt LB20 V3.xx

21 Parametrinimi alue Yksikkö Perusarvo Perusasetusarvo Peruskäyttö C Kuolleen alueen peruskäyttö Lämpötilan asetusarvon kuollut alue, joka on voimassa peruskäytöllä. Valikko arvo Kaskadisäätö Kuolleen alueen peruskäyttö Parametrinimi alue Yksikkö Perusarvo Kuolleen alueen peruskäyttö C Kuolleen alueen säästökäyttö Lämpötilan asetusarvon kuollut alue, joka on voimassa säästökäytöllä. Valikko arvo Kaskadisäätö Kuolleen alueen säästökäyttö Parametrinimi alue Yksikkö Perusarvo Kuolleen alueen säästökäyttö C Ulkoinen asetusarvo Kun ulkopuoliselle ohjaukselle on valittu UlkAsarv010V, UlkAsarvNI1000 tai UlkAsarv +3K (katso kohta 3.6 tai 6.7), Perusasetusarvo ohitetaan, jos kone käy peruskäytöllä. Valikko arvo Kaskadisäätö Ulkoinen asetusarvo Parametrinimi alue Yksikkö Perusarvo Ulkoinen asetusarvo C /35 IV Produkt LB20 V3.xx

22 arvo Min/Max Tuloilman lämpötila 2.21 Lämpötilaeron säätötapa Tuloilman lämpötilaeron säätötapa. Useimpien säätöjen yhteydessä käytetään nopeaa rajoitusta, mutta jos ilmastoinnissa käytetään ns. mataimpulssilaitetta, käytetään liukuvaa min/maxrajoitusta. Tässä käytetään kaskadisäätöä liukuvalla tuloilman rajoituksella (lämpötilaeron säätö vastakohtana huoneilman säädölle). Nykyisen huonelämpötilan perusteella lasketaan tuloilman lämpötilan liukuvat rajat, jolloin tuloilman lämpötila saa liukua enintään laskettujen minimi ja maksimirajaarvojen välillä. 28 T [ C] Max.begränsning av tillufttemperatur (MaxTemp TF) Glidande begränsning Rumstemperatur Värmediff. Kyldiff. 16 Min.begränsning av tillufttemperatur (MinTemp TF) t 3221D12D Asetukset Valikko arvo Min/Max TIlämpötila Min/Maxraja: Parametrinimi alue Perusarvo Min/Maxraja: Nopea / Liukuva Nopea 2.22 Nykyinen lämpötilan asetusarvo Ilmoittaa nykyisen lämmityksen asetusarvon tuloilman lämpötilalle. Valikko arvo Min/Max TIlämpötila Nykyinen lämmityksen asetusarvo Parametrinimi Näyttöalue Yksikkö Nykyinen lämmityksen asetusarvo C 2.23 Nykyinen jäähdytyksen asetusarvo Ilmoittaa nykyisen jäähdytyksen asetusarvon tuloilman lämpötilalle. Valikko arvo Min/Max TIlämpötila Nykyinen jäähdytyksen asetusarvo 22/35 IV Produkt LB20 V3.xx

23 Parametrinimi Näyttöalue Yksikkö Nykyinen jäähdytyksen asetusarvo C 2.24 Tuloilman lämpötila Ilmoittaa tuloilman lämpötilan. Valikko arvo Min/Max TIlämpötila Tuloilman lämpötila Parametrinimi Näyttöalue Yksikkö Tuloilman lämpötila C 2.25 Min tuloilman asetusarvo Pienin sallittu tuloilman lämpötila käytettäessä nopeaa rajoitusta. Valikko arvo Min/Max TIlämpötila Min TIlämpötila Parametrinimi alue Yksikkö Perusarvo Min TIlämpötila C Max tuloilman asetusarvo Suurin sallittu tuloilman lämpötila käytettäessä nopeaa rajoitusta. Valikko arvo Min/Max TIlämpötila Max TIlämpötila Parametrinimi alue Yksikkö Perusarvo Max TIlämpötila C Lämpötilaero Asetukset Tuloilman ja huoneen lämpötilojen maksimieron syöttö liukuvalla minimirajoituksella. Valikko arvo Min/Max TIlämpötila Lämpötilaero Parametrinimi alue Yksikkö Perusarvo Lämpötilaero K Jäähdytysero Asetukset Tuloilman ja huoneen lämpötilojen maksimieron syöttö liukuvalla maksimirajoituksella. Valikko arvo Min/Max TIlämpötila Jäähdytysero 23/35 IV Produkt LB20 V3.xx

24 Parametrinimi alue Yksikkö Perusarvo Jäähdytysero K /35 IV Produkt LB20 V3.xx

25 Tuloilmansäätimen asetusarvot 2.29 Nykyinen asetusarvo Ilmoittaa nykyisen asetusarvon tuloilman lämpötilalle. Valikko arvo Tuloilmansäädin Nykyinen lämpötilan asetusarvo Parametrinimi Näyttöalue Yksikkö Nykyinen asetusarvo C 2.30 Tuloilman lämpötila Ilmoittaa tuloilman lämpötilan. Valikko arvo Tuloilmansäädin Tuloilman lämpötila Parametrinimi Näyttöalue Yksikkö Tuloilman lämpötila C 2.31 Perusasetusarvo Säästö Lämmityksen lämpötilan asetusarvo, josta jäähdytyksen asetusarvo lasketaan kuolleen alueen säästökäytöllä. Valikko arvo Kaskadisäätö Perusasetusarvo Säästö Parametrinimi alue Yksikkö Perusarvo Perusasetusarvo Säästö C Perusasetusarvo Peruskäyttö Lämmityksen lämpötilan asetusarvo, josta jäähdytyksen asetusarvo lasketaan kuolleen alueen peruskäytöllä. Valikko arvo Tuloilmasäädin Perusasetusarvo Peruskäyttö Parametrinimi alue Yksikkö Perusarvo Perusasetusarvo Peruskäyttö C Kuolleen alueen peruskäyttö Lämpötilan asetusarvon kuollut alue, joka on voimassa peruskäytöllä. 25/35 IV Produkt LB20 V3.xx

26 Valikko arvo Tuloilmansäädin Kuolleen alueen peruskäyttö Parametrinimi alue Yksikkö Perusarvo Kuolleen alueen peruskäyttö C Kuolleen alueen säästökäyttö Lämpötilan asetusarvon kuollut alue, joka on voimassa säästökäytöllä. Valikko arvo Tuloilmansäädin Kuolleen alueen säästökäyttö Parametrinimi alue Yksikkö Perusarvo Kuolleen alueen säästökäyttö C Ulkoinen asetusarvo Kun ulkoiseksi asetusarvoksi on valittu UlkAsarv010V tai UlkAsarvNI1000 (katso kohta 3.6 tai 6.7), Perusasetusarvo ohitetaan eikä kesä/talvikompensointi ole enää käytössä. Valikko arvo Tuloilmansäädin Ulkoinen asetusarvo Parametrinimi alue Yksikkö Perusarvo Ulkoinen asetusarvo C /35 IV Produkt LB20 V3.xx

27 Ilmamäärän säätimen asetusarvot 2.36 Tuloilman nykyinen asetusarvo Osoittaa voimassa olevan asetusarvon tuloilman virtaukselle tai paineelle valitun säätötavan mukaan. Valikko arvo Virtaussäädin Nykyinen asetusarvo TI Parametrinimi Nykyinen asetusarvo TI Yksikkö l/s / Pa 2.37 Tuloilman nykyinen paine Ilmoittaa nykyisen paineen tuloilmalle, jos tämä toiminto on aktivoitu ulkopuolisella ohjauksella, katso kohta 3.6 tai 6.7. Jos toimintoa ei ole aktivoitu, ilmoituksena on "Ei aktiivinen". Valikko arvo Virtaussäädin TIpaine (dynaaminen) Parametrinimi TIpaine Yksikkö Pa 2.38 Tuloilman nykyinen virtaus/paine Ilmoittaa nykyisen tuloilman virtauksen tai paineen valitun säätötavan mukaan. Valikko arvo Virtaussäädin TIvirtaus / TIpaine Parametrinimi TIvirtaus TIpaine Yksikkö l/s Pa 2.39 Poistoilman nykyinen asetusarvo Ilmoittaa voimassa olevan asetusarvon poistoilman virtaukselle tai paineelle valitun säätötavan mukaan. Valikko arvo Virtaussäädin Nykyinen asetusarvo PI Parametrinimi Nykyinen asetusarvo PI Yksikkö l/s / Pa 2.40 Poistoilman nykyinen virtaus/paine Ilmoittaa nykyisen poistoilman virtauksen tai paineen valitun säätötavan mukaan. 27/35 IV Produkt LB20 V3.xx

28 Valikko arvo Virtaussäädin PIvirtaus / PIpaine Parametrinimi PIvirtaus PIpaine Yksikkö l/s Pa 2.41 Tuloilman asetusarvo hitaalla käytöllä Virtauksen/paineen asetusarvo tuloilmapuhaltimen hitaalla käytöllä. Valikko arvo Virtaussäädin arvo TI hidas Parametrinimi Yksikkö Perusarvo arvo TI hidas l/s / Pa 500 / Tuloilman asetusarvo nopealla käytöllä Virtauksen/paineen asetusarvo tuloilmapuhaltimen nopealla käytöllä. Valikko arvo Virtaussäädin arvo TI nopea Parametrinimi Yksikkö Perusarvo arvo TI nopea l/s / Pa 1000 / Poistoilman asetusarvo hitaalla käytöllä Virtauksen/paineen asetusarvo poistoilmapuhaltimen hitaalla käytöllä. Valikko arvo Virtaussäädin arvo PI hidas Parametrinimi Yksikkö Perusarvo arvo PI hidas l/s / Pa 500 / Poistoilman asetusarvo nopealla käytöllä Virtauksen/paineen asetusarvo poistoilmapuhaltimen nopealla käytöllä. Valikko arvo Virtaussäädin arvo TI nopea Parametrinimi Yksikkö Perusarvo arvo PI nopea l/s / Pa 1000 / Tuloilmamäärän maksimiasetusarvo Tuloilmapuhaltimen maksimiasetusarvo käytettäessä puhaltimen kompensointia. Valikko arvo Virtaussäädin Maksimiasetusarvo TI 28/35 IV Produkt LB20 V3.xx

29 Parametrinimi Yksikkö Perusarvo Maksimiasetusarvo TI l/s / Pa 1500 / Poistoilmamäärän maksimiasetusarvo Poistoilmapuhaltimen maksimiasetusarvo käytettäessä puhaltimen kompensointia. Valikko arvo Virtaussäädin Maksimiasetusarvo PI Parametrinimi Yksikkö Perusarvo Maksimiasetusarvo PI l/s / Pa 1500 / Kuolleen alueen lämpötila puhaltimen kompensoinnilla Puhaltimien edessä oleva aseteltava lämpötilan kuollut alue alkaa pienentää kierroslukuaan puhaltimen kompensoinnilla lämpö. Valikko arvo Virtaussäädin Kuollen alueen kompensointi lämpö Parametrinimi Yksikkö Perusarvo Kuolleen alueen kompensointi lämpö C Kuolleen alueen jäähdytys puhaltimen kompensoinnilla Puhaltimien edessä oleva aseteltava lämpötilan kuollut alue alkaa nostaa kierroslukuaan puhaltimen kompensoinnilla jäähdytys. Valikko arvo Tuloilmansäädin Kuolleen alueen kompensointi jäähdytys Parametrinimi Yksikkö Perusarvo Kuolleen alueen kompensointi jäähdytys C PI asetusarvon kompensointi Painettaessa +Virtaussäädin, jolloin poistoilmapuhallinta ohjataan tuloilman virtauksesta, voidaan asetusarvoa pienentää asetellulla prosentilla. Käytetään halutun tasapainon saavuttamiseksi laitoksessa. Valikko arvo Virtaussäädin Kompensointi PI asetusarvo Parametrinimi Yksikkö Perusarvo Kompensointi PI asetusarvo % 0 29/35 IV Produkt LB20 V3.xx

30 Puhallinnopeuden asetusarvot 12 nopeuspuhaltimille, joita ohjataan taajuusmuuttajilla, voidaan asetella kiinteät ulostulosignaalit hitaalle ja nopealle käytölle 2.50 Tuloilmapuhallin, hidas käyttö Kiinteän signaalin asetus tuloilmapuhaltimelle hitaalla käytöllä Valikko arvo Puhallinnopeus Hidas käyttö TI: Parametrinimi alue Yksikkö Perusarvo Hidas käyttö TI % Tuloilmapuhallin, nopea käyttö Kiinteän signaalin asetus tuloilmapuhaltimelle nopealla käytöllä Valikko arvo Puhallinnopeus Nopea käyttö TI: Parametrinimi alue Yksikkö Perusarvo Nopea käyttö TI % Poistoilmapuhallin, hidas käyttö Kiinteän signaalin asetus poistoilmapuhaltimelle hitaalla käytöllä Valikko arvo Puhallinnopeus Hidas käyttö PI: Parametrinimi alue Yksikkö Perusarvo Hidas käyttö PI % Poistoilmapuhallin, nopea käyttö Kiinteän signaalin asetus poistoilmapuhaltimelle nopealla käytöllä Valikko arvo Puhallinnopeus Nopea käyttö PI: Parametrinimi alue Yksikkö Perusarvo Nopea käyttö PI % 80 30/35 IV Produkt LB20 V3.xx

31 Lisäsäädön asetusarvot 2.54 Säätötapa Tässä ilmoitetaan käytettävä lisäsäätötapa. Katso lisätietoja kohdasta "Säätimen toiminnot" Valikko arvo Jälkikäsittely: Parametrinimi Jälkikäsittely: alue Alkaa / Lämpö / Jäähdytys 2.55 Lämpötilan lisäsäädön mittausarvo Ilmoittaa säätöpiirin nykyisen lämpötilan. Valikko arvo Jälkilämmityssäädin Mittausarvo Parametrinimi alue Yksikkö Mittausarvo C 2.56 Lisäsäädön asetusarvo Säätöpiirin asetusarvo. Valikko arvo Jälkikäsittelysäädin arvo Parametrinimi alue Yksikkö Perusarvo arvo C 21.0 Hälytyshistoria 2.57 Hälytyshistoria Tässä näytetään 15 viimeisintä hälytystä. Hälytykset voivat olla joko aktiivisia tai hälytyksiä, jotka on jo hoidettu. Valikko Hälytyshistoria Hälytyshistorian palautus Muuttamalla parametrin asetus "Ei" asetukseksi "Kyllä" voit poistaa koko luettelon tiedot. HUOM! Nähdäksesi nykyiset tiedot siirry uudelleen valikkoon. Valikko Hälytyshistoriikki 31/35 IV Produkt LB20 V3.xx

32 Parametrinimi alue Perusarvo Palautus Ei/Kyllä Ei 32/35 IV Produkt LB20 V3.xx

33 Salasana 2.58 Sisäänkirjautuminen Sisäänkirjautumalla salasanan avulla päästään asennusparametreihin. Perusasetusten selaus. Valikko Salasana Kirjaudu sisään Parametrinimi Tehdasasetus Kirjaudu sisään Uloskirjautuminen Uloskirjautumalla estetään asennusparametrien tarpeeton käyttö. Katso myös kohta Valikko Salasana Kirjaudu ulos Parametrinimi Kirjaudu ulos 2.60 Salasanan vaihtaminen Tietyn salasanan vaihtaminen. Voit vaihtaa salasanan vain siinä paikassa tai sillä tasolla, johon olet kirjautunut sisään. Valikko Salasana Muuta salasanaa Parametrinimi Vaihda salasana Laitostiedot 2.61 Laitostiedot Laitoksen tiedot, joita käytetään esimerkiksi mahdollisen hälytyksen yhteydessä SMS:n kautta. Jotta syötettävä teksti voitaisiin tallentaa, sen lopussa on oltava huutomerkki (!). Valikko Laitostiedot Parametrinimi Tehdasasetus Laitos Katu Kaupunki 33/35 IV Produkt LB20 V3.xx

34 34/35 IV Produkt LB20 V3.xx

35 IV Produkt AB, Box 3103, Växjö Puh: Faksi: /35 IV Produkt LB20 V3.xx
