AEROGYR RWI65.02-OHJAUSKESKUKSEN KÄYTTÖOHJE

Transkriptio

1 AEROGYR RWI65.0-OHJAUSKESKUKSEN KÄYTTÖOHJE Ohjelmaversio.0. Yleistä ohjaussäätimestä RWI65.0. Normaali käyttötaso. Hälytysten käsittely 4. Lämpötilojen asettelu 5. Aikaohjelmien asettelu 6. Kojepisteluettelo Tammikuu 000 Sivu /8

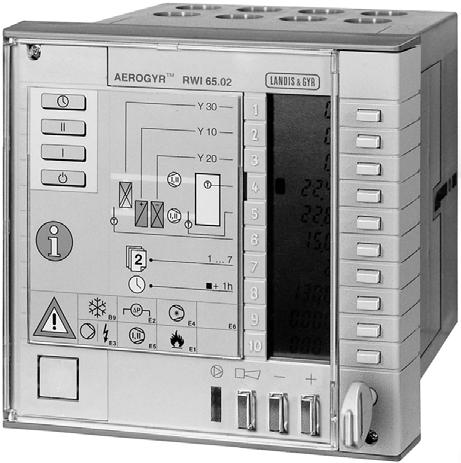

2 . Yleistä ohjaussäätimestä RWI65.0 Säätimessä on läpinäkyvä, lukittava kansi joka avataan avainta (oikeassa alakulmassa) kääntämällä vasemmalle. Säätimessä on oikealla sivustalla kymmenen valintapainiketta sekä alareunassa plus- ja miinuspainikkeet arvojen muuttamista varten. Laitetta käytetään komento- ja plus/miinuspainikkeiden avulla. Ohjaussäätimessä on kolme käyttäjätasoa. LCD-näyttö 0 rivipainiketta Kannen avaus +/- painikkeet arvojen asettelua varten Hälytysmerkkivalo / kuittauspainike Puhaltimen ohjaustilan merkkivalo Tammikuu 000 Sivu /8

3 . Normaali käyttötaso Käyttäjätaso on aktiivinen silloin kun ohjaussäätimen kansi on suljettuna. Tässä tasossa ohjaussäätimen tulisi olla normaalissa käyttötilanteessa.! T B9 E p I,II E E5 I,II I,II Y 0 Y 0 Y 0 T T h E4 E6 E A0b0 0 04Z Automaattikäytön valintapainike. Puhallinnopeuden valintapainike ( puhallin käy jatkuvasti /-nopeudella ). Puhallinnopeuden valintapainike ( puhallin käy jatkuvasti ½-nopeudella ) 4. Puhallin SEIS -valintapainike ( jäätymissuoja aktiivinen ) 5. Ei käytössä 6. Ei käytössä 7. Viikonpäivän asettelupainike ( = maanantai... 7 = sunnuntai ) 8. Realiajan asettelupainike ( hh.mm ) 9. Ei käytössä 0. Ei käytössä. Y0 lähdön ( LTO:n tai raitisilmapellin asento ) hetkellinen arvo % ( = Vdc ). Y0 lähdön ( lämmitysventtiilin asento ) hetkellinen arvo % ( = Vdc ). Y0 lähdön ( jäähdytyksen ) hetkellinen arvo % ( = Vdc ) 4. Huonelämpötila ( tai poistoilmalämpötila ) 5. Tuloilman lämpötila 6. Ulkolämpötila 7. Valitun käyttötavan osoitus ( Auto / Käsi / Käsi / Seis ) 8. Kesäajan osoitus ; ei osoitusta = talviaika ( vaihto suoritetaan painamalla rivinäppäimiä 7 ja 8 yhtäaikaa n. s ) Tammikuu 000 Sivu /8

4 . Hälytysten käsittely Normaalissa käyttötasossa riveillä 9 ja 0 ilmaistaan tila- ja hälytystietoa. Tilatiedot ilmastaan numeroilla 0 ja Hälytykset ilmaistaan kirjaimilla A ja b ( A = hälytysluokka, b = huoltohälytys ) 4! B9 E p I,II E E5 E4 E E6 9 A 0 b Z Toiminta Näytöllä Hälytyksen syy Jäätymissuoja 0 = normaali tila Puhaltimen tila 0 = normaali tila = seis / käynnistystila Jäähdytyskojeiston tila 0 = normaali tila = koje käy A/b = hälytystila 4 Suodatinvahdin tila 0 = normaali tila b = hälytystila Paluuveden lämpötila liian alhainen Puhaltimen kontaktori ei vedä tai puhaltimen hihnat poikki Jäähdytyskojeiston ylilämpösuoja lauennut Suodatin likainen 5 Vesipatterikoje: Kiertovesipumpun ohjaustila 0 = pumppuohjaus pois päältä = pumppuohjaus päällä Kiertovesipumpun ylilämpösuoja lauennut Sähköpatterikoje: Patterin ylikuumenemissuoja 0 = sähkötehonohjaus pois päältä = sähkötehonohjaus päällä 6 Puhaltimen ohjaustila 0 = puhallin seis = puhallin käy ½-nopeudella = puhallin käy /-nopeudella 7 Palovaara 0 = normaali tila Sähköpatterin ylikuumenemissuoja lauennut Puhallinmoottorin ylilämpösuoja lauennut Palovaarailmaisin lauennut Hälytysten kuittaus tapahtuu punaisella kuittauspainikkeella. Punainen valo vilkkuu: kuittaamaton hälytys, jatkohälytys päällä Punainen valo palaa kiinteästi: hälytys kuitattu, jatkohälytys pois päältä Punainen valo sammuneena: ei hälytyksiä Tammikuu 000 Sivu 4/8

5 4. Lämpötilojen asettelu Lämpötilojen asettelutasolle pääsee avaamalla säätimen kansi avaimella. Esimerkiksi mukavuusjakson lämmityksen asetusarvon muutos tapahtuu seuraavasti: Paina rivin painiketta kerran jolloin arvo näytön rivillä alkaa vilkkua. Muuta näytön arvo + tai - painikkeella kunnes haluttu uusi arvo näkyy näytöllä. Kuittaa uusi arvo muistiin painamalla rivin painiketta kerran jolloin arvo näytöllä lakkaa vilkkumasta. Mikäli kuittaus jää tekemättä, on edellinen arvo voimassa. Huom! Mukavuusjakson jäähdytyksen asetusarvo täytyy olla sama tai korkeampi kuin mukavuusjakson lämmityksen asetusarvo. Säästöjakson lämmityksen asetusarvo täytyy olla sama tai alhaisempi kuin mukavuusjakson asetusarvo. Säästöjakson jäähdytyksen asetusarvo täytyy olla sama tai korkeampi kuin mukavuusjakson asetusarvo. AEROGYR TM Lämmitys Jäähdytys Tuloilman min. lämpötila Tuloilman maks. lämpötila Säädin tilassa Kojepiste nro Kojepiste arvo RWI65.0 Lämmitys Mukavuus Co Jäähdytys Säästö Ec Ajankoht. Lämmitys Jäähdytys Ajankohtainen asetusarvo rivillä 5: - näytöllä näkyy hetkellinen asetusarvo ( musta osoitus = lämmitys, ei osoitusta = jäähdytys ) - ajankohtaiseen asetusarvoon vaikuttavat mm. ulkokompensointi, asetusarvon kaukoasetus, aikaohjelma, oletusasetusarvo tukitoiminnoille ( yötuuletus, yölämmitys, yöjäähdytys, lisäaika ). Säädin tilassa rivillä 8: - näytöllä näkyy mikä toiminto tai käsky ohjaa säädintä = säädin käsikäytöllä, ktso Normaali käyttötaso kohdat - = tiedonsiirtotilassa, ainoastaan jos säädin on liitetty tiedonsiirtoväylään = ulkopuolinen ohjauskäsky esim. ulkopuolinen käsikytkin 4 = aikaohjelma ( normaali tila ) 5 = käyttöönottotila 6 = koestustila 7 = häiriötila 8 = yölämmitys aikaohjelman ulkopuolella 9 = yöjäähdytys aikaohjelman ulkopuolella 0 = yötuuletus aikaohjelman ulkopuolella. Kojepisteet riveillä 9 ja 0: - normaalikäytössä suositellaan jätettäväksi näytölle riville 9 kojepiste nro jolloin rivillä 0 näkyy jatkuvasti paluuveden lämpötila Tammikuu 000 Sivu 5/8

6 5. Aikaohjelman asettelu Painamalla rivien ja rivinäppäintä yhtäaikaa kun ollaan edellisessä asettelutasossa ( säätimen kansi auki ) siirrytään aikaohjelman asettelutasolle. ( + käännä opastekstikorttia ) Päivä... 7 Kytkentäaika Asetusarvo / Puhallinnopeus Kytkentäaika Asetusarvo / Puhallinnopeus Kytkentäaika Asetusarvo / Puhallinnopeus Kytkentäaika 4 Asetusarvo / Puhallinnopeus Kopiointi päiville Co 7.00 OFF OFF OFF 4 5. Asettamalla riville viikonpäivän numeron ( = ma... 7 = su ), näkyy ko. päivän aikaohjelma kokonaisuudessaan riveillä Kytkentäaika asetellaan seuraavasti: - painetaan ko. rivinäppäintä jolloin näytön kaksi ensimmäistä numeroa ( tunnit ) alkaa vilkkua. - asetellaan haluttu tuntiluku, esim 08, ja painetaan samaa rivinäppäintä kerran vielä jolloin tunnit syötetään muistiin ja näytön kaksi viimeistä numeroa ( minuutit) alkaa vilkkua. - asetellaan haluttu minuuttiluku, esim 00, ja painetaan samaa rivinäppäintä kerran vielä jolloin minuutit syötetään muistiin.. Asetusarvo asetellaan vastaavalla tavalla kuin kytkentäaika esim. Co Lyhenteiden selitys: - Co = mukavuusjakson asetusarvo ( Comfort ), ktso lämpötilojen asettelu - Ec = säästöjakson asetusarvo ( Economy ), ktso lämpötilojen asettelu - = puhallinnopeus = ½-nopeus - = puhallinnopeus = /-nopeus 4. Ohjaussäätimen kello etsii uutta käskyä jokaisen asetellun kytkentäajan kohdalta. Tästä syystä on aina muistettava että ensimmäisen OFF-käskyn jälkeen kaikkien jäljelläolevien kytkentäaikojen on oltava ilman aika-asettelua ( ) sekä OFF-käskyllä. 5. Mikäli johonkin viikonpäivään soveltuu sama aikaohjelma kuin jo aseteltu aikaohjelma, voidaan se helposti kopioida sellaisenaan valitsemalla rivillä sen viikonpäivän aikaohjelma jota halutaan kopioida ja sen jälkeen valitaan rivillä 0 se viikonpäivä mihin aikaohjelma kopioidaan ( muista kuittaus). Kopiointi suoritetaan päivä kerrallaan. Aikaohjelma-asettelusta poistutaan normaaliin käyttötasoon sulkemalla säätimen kansi! Tammikuu 000 Sivu 6/8

7 6. Kojepisteluettelo Nro Kuvaus Tehdasasetus Muutettu arvo Ajankohtaiset Paluuveden lämpötila ( lukuarvo ) ( lukuarvo ) mittausarvot Z Tulosuure ( lukuarvo ) ( lukuarvo ) Hälytyksen jälleenanto ( lukuarvo ) ( lukuarvo ) 4 Ulkop. puh.ohjaus ½-nopeus ( lukuarvo ) ( lukuarvo ) 5 Ulkop. puh.ohjaus /-nopeus ( lukuarvo ) ( lukuarvo ) Rajoitus 6 Raitisilmapellin min.rajoitus 0 % Oletus- 7 Puhallinnopeus ( = ½, = / ) asetukset 8 Asetusarvo ( Co = mukav., Ec = säästö ) Co Yölämmitys 9 Huonelämpötilan min. lämpötila 5 C Yöjäähdytys 0 Huonelämpötilan maks. lämpötila 0 C Puhaltimen minimi käyntiaika 00.0 hh.mm Yötuuletus Huonelämpötilan maks. lämpötila C Ulkolämpötilan min. lämpötila C 4 Min. lämpötilaero huone / ulko 5 K 5 Puhaltimen minimi käyntiaika 00.0 hh.mm Jäätymissuojan 6 Jäätymishälytysarvo 5 C asetusarvot 7 Yökäytön asetusarvo 5 C Jäätymissuojan 8 P-alue päiväkäytössä ( = ennakointi ) 5 K parametrit 9 P-alue yökäytössä 7 K 0 I-aika yökäytössä 0.00 mm.ss Puhaltimen Puhallinnopeuden esto tehonvaihto ulkolämpötilan perusteella -5 C Syrjäyttävä Lämmityksen lämpötilaero 4 K ilmanvaihto Jäähdytyksen lämpötilaero K Huonesäätimen 4 Kaskadivaikutus ( KE ).0 säätöparam. 5 Kaskadisäätimen I-aika mm.ss Tuloilmasäät- 6 P-alue, lämmitys ( Y0 ) 0 K imen säätö- 7 I-aika, lämmitys 0.0 mm.ss parametrit 8 P-alue, LTO ( Y 0 ) 5 K 9 I-aika, LTO 0.00 mm.ss 0 P-alue, jäähdytys ( Y 0 ) 5 K I-aika, jäähdytys 0.00 mm.ss Jäähdytys- Päällekytkentä SA ( % Y0:stä ) 0 % kompressorin Poiskytkentäero SD ( % Y0:stä ) 0 % kytkentäpisteet Kesäulko- 4 Aloituspiste ulkolämpötilassa 5 C kompensointi 5 Loppupiste ulkolämpötilassa 0 C 6 Kompensointi loppupisteessä K Talviulko- 7 Aloituspiste ulkolämpötilassa 5 C kompensointi 8 Loppupiste ulkolämpötilassa -0 C 9 Kompensointi loppupisteessä K Tammikuu 000 Sivu 7/8

8 Nro Kuvaus Tehdasasetus Muutettu arvo Hälytys- 40 E Palovaara / savu A prioriteetit 4 E Virtausvahti / puhaltimen tila A 4 E Kiertovesipumpun moott.suoja / tila A 4 E4 Jäähd.kojeen hälytys A 44 E5 Puhallinmoottorin moott.suoja A 45 E6 Suodatinvahdin hälytys A 46 B9 Jäätymissuojahälytys A Aikaelementit 47 Puhaltimen jälkikäynti ( vain sähköpatt. ) mm.ss 48 Kiertov.pumpun min.käyntiaika mm.ss 49 Kiertov.pumpun intervallikäynti Auto 50 Hälytyksen viive, E, käynnistystilanne 00.0 mm.ss 5 Hälytyksen viive, E, käyntitilanne 00.0 mm.ss 5 Hälytyksen viive, E mm.ss 5 Puhalt. käyntiaika pulssin jälkeen, E7, E hh.mm 54 Käynnistyslogiikka kiertoilmapellille mm.ss 55 Esilämmitysaika mm.ss 56 Uudelleenkäynnistyksen hidastus mm.ss LTO:n 57 Asetusarvo C huurteenesto 58 P-alue 0 K 59 I-aika 0.00 mm.ss Tarpeen- 60 Puh.nop. kytkentäarvo 700 ppm mukainen 6 Puh.nop. kytkentäarvo 00 ppm tuuletus 6 Mitoitusarvo tilan täyskuormalla 000 ppm 6 P-alue 400 ppm Sekalaista 64 Puhaltimen käyttötunnit x 0 ( lukuarvo ) 65 Normaalin käyttötason toimintonäppäinten lukitus OFF 66 RWI-ohjelmaversio ( lukuarvo ) 67 Säätimen osoite ( tiedonsiirtokortilla ) LPB-väylä 68 Segmentin numero 0 69 Lomaohjelman lähettävän laitteen nro 0 70 Lomaohjelman lähettävän segmentin nro 0 7 Kellonajan lähettävä laite 0 7 Väylän jännitteensyöttö Lämityskäyrä 7 Ulkolämpötila min.lämmöntarpeella 0 C lämmöntarvetta 74 Minimi lämmöntarve 40 C varten 75 Ulkolämpötila maks.lämmöntarpeella -5 C 76 Maksimi lämmöntarve 60 C 77 Ajankohtainen lämmöntarveviesti ( lukuarvo ) Jäähdytyksen 78 Jäähdytyksen vapautus ulkolämpötilassa 4 C vapautus Tammikuu 000 Sivu 8/8
