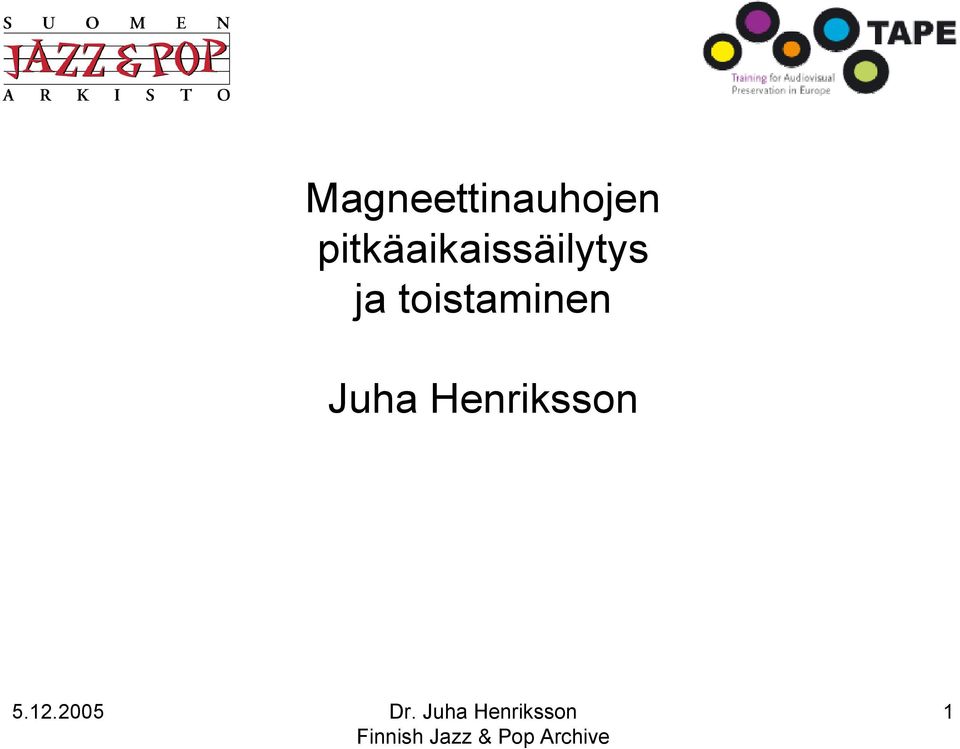

1 Magneettinauhojen pitkäaikaissäilytys ja toistaminen Juha Henriksson 1

2 Analogiset nauhat digiprojekti/frames.htm (Marko Aho, Timo Piipponen, Jari Mäenpää) Analoginen tieto heikkenee väistämättä kopioitaessa -> vain digitaalisessa muodossa oleva tieto voidaan säilyttää muuttumattomana Digitointi on mittava prosessi, joka vaatii paljon aikaa, rahaa ja tietotaitoa 2

3 Analogiset nauhat 1 tunnin nauhan digitointi vie noin 3 tuntia Jos metadata puuttuu, aikaa kuluu ainakin 6 tuntia / 1 tunnin nauha Analogisten magneettinauhojen oikeanlainen säilytys on erittäin tärkeää, jotta nauhat pysyvät mahdollisimman hyvässä kunnossa ennen kuin ne ehditään digitoida 3

4 Nauhojen käsittely Nauhaa ei saa sormeilla Kelaa ei saa puristaa nauhan reuna vahingoittuu. Nauhakeloja säilytetään pystyasennossa Demagnetoitumisen vaara: nauhoja ei tule sijoittaa kaiutinten eikä muiden magneettikentän omaavien laitteiden läheisyyteen Kelat ja kasetit tulisi säilyttää loppuun kelattuna 4

5 Nauhan rakenne 5

6 Tukikerros Nauhan paksuin osa on tukikerros, johon muut heikommat kerrokset kiinnittyvät Ennen 1960-lukua tukikerroksen valmistukseen käytettiin asetaattia, joka on altis rappeutumiselle. Rappeutuminen aiheutuu hydrolyysiksi kutsutusta ilmiöstä, jossa ilmankosteus reagoi tukikerroksen kanssa tehden nauhasta haurasta ja katkeilevaa. Rappeutuneen asetaattikalvon tunnistaa jo etikkamaisesta tuoksusta 6

7 Tukikerros 1960-luvun jälkeen tukikerroksen valmistukseen omaksuttiin ongelmattomampi polyesteri, mutta uudemmissa polyesternauhoissa on ongelmia Tukikerroksen säilyvyydelle on tärkeää alhaisen ilman kosteuden lisäksi lämpötilan ja ilman kosteuden stabiilius näiden muutokset aiheuttavat nauhassa laajenemista ja kutistumista, mitkä aiheuttavat nauhan venymistä 7

8 Sidosaine Polyesternauhoissa sidosaineen hydrolyysistä johtuva rappeutuminen ilmenee yleisimmin nauhan tahmaisena pintana, joka aiheuttaa mm. vikisevää ääntä aiheuttaessaan kitkaa magnetofonin äänipäässä ja nauhaohjaimissa Irronnut sidosaine voi tukkia äänipään kokonaan, ja ääritapauksessa koko sidoskerros magneettipigmentteineen voi irrota 8

9 Sidosaine Sidosaine reagoi hydrolyysissä veden kanssa tästä syystä nauha-arkiston ilmankosteuden oltava alhainen Nauhojen kuivattaminen erityisessä uunissa tekee nauhoista taas hetkeksi soittokelpoisia, mutta nauhat kopioitava tällöin välittömästi, koska nauhat muuttuvat pian soittokelvottomiksi Kuivatus vaatii ammattitaitoa! 9

10 Magneettiset partikkelit Informaatio tallentuu magneettisiin partikkeleihin eli pigmenttiin Muutokset magneettisissa osasissa rappeuttavat tallennettua ääni-informaatiota Magneettisen signaalin hävikki kuuluu äänen selkeyden heikentymisenä ja tason tippumisena eri taajuusalueilla 10

11 Magneettiset partikkelit Ainoa keino magneettisen rappeutumisen ehkäisemiseen on säilytys viileässä lämpötilassa Nauha voi demagnetoitua ulkopuolisen magneettikentän vaikutuksesta! Metalli- ja kromidioksidinauhat ovat säilyvyydeltään huonompia kuin rautaoksidinauhat, mutta niiden laatu pysyy silti parempana pitkään, koska niiden magneettisuuden lähtötaso on korkeampi kuin rautaoksidinauhojen 11

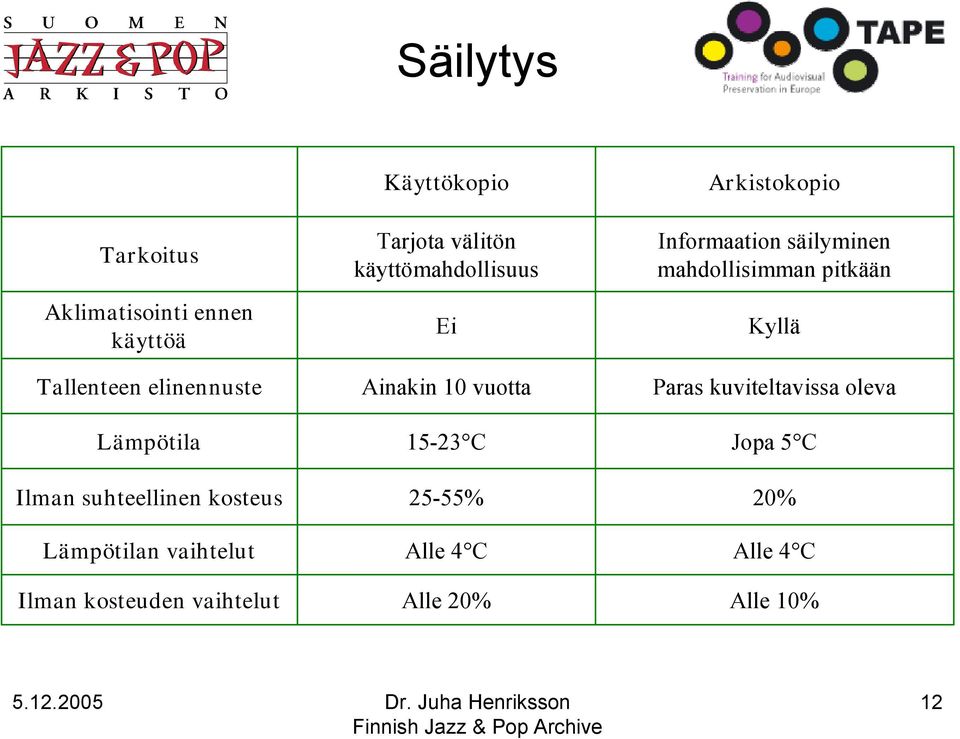

12 Säilytys Tarkoitus Aklimatisointi ennen käyttöä Tallenteen elinennuste Lämpötila Ilman suhteellinen kosteus Lämpötilan vaihtelut Ilman kosteuden vaihtelut Käyttökopio Tarjota välitön käyttömahdollisuus Ei Ainakin 10 vuotta C 25-55% Alle 4 C Alle 20% Arkistokopio Informaation säilyminen mahdollisimman pitkään Kyllä Paras kuviteltavissa oleva Jopa 5 C 20% Alle 4 C Alle 10% 12

13 Käyttökopio Arkistokopio Huoneolosuhteissa säilytettävä tallenne on heti valmis käyttöön Optimi arkisto-olosuhteissa säilytettävä tallenne vaatii aklimatisoinnin ennen käyttöä 13

14 Säilytys Säilytys korkeassa lämpötilassa (yli 23 C) lisää nauhakakun tiiviyttä ja vaurioittaa tukikerrosta Säilytys kosteassa vaurioittaa sidosainetta Liian kuivassa ja kylmässä nauhakakut hajoavat koteloihinsa tiiviyden hävitessä Nauhoja on syytä kelailla muutaman vuoden välein jotta nauhan jännitteet sijoittuvat uusiin kohtiin 14

15 Elinikä Magneettinauhojen elinikä riippuu sekä nauhamateriaalin ominaisuuksista että säilytysolosuhteista Yleisesti ottaen nauhoille ei kannata toivoa yli 30 vuoden elinikää Eri nauhamerkkien ja jopa eri valmistuserien elinikä vaihtelee suuresti 15

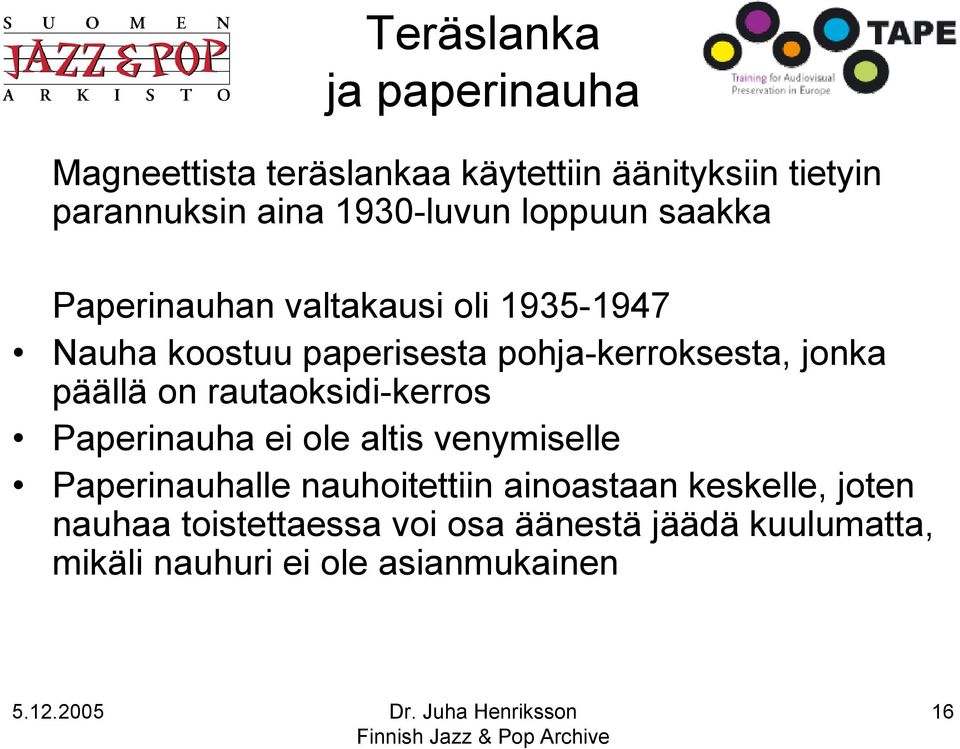

16 Teräslanka ja paperinauha Magneettista teräslankaa käytettiin äänityksiin tietyin parannuksin aina 1930-luvun loppuun saakka Paperinauhan valtakausi oli Nauha koostuu paperisesta pohja-kerroksesta, jonka päällä on rautaoksidi-kerros Paperinauha ei ole altis venymiselle Paperinauhalle nauhoitettiin ainoastaan keskelle, joten nauhaa toistettaessa voi osa äänestä jäädä kuulumatta, mikäli nauhuri ei ole asianmukainen 16

17 Asetaattinauha Asetaattinauha oli suosittua aina 1960-luvun puoleenväliin saakka Asetaatti ei veny, mutta kutistuu ja haurastuu helposti Asetaattinauhan tunnistaa helposti tarkastelemalla sitä sivuttain valonlähdettä päin, jolloin se näyttää läpikuultavalta Huonokuntoisen asetaattinauhan voi tunnistaa miedosta etikan hajusta 17

18 Polyesterinauha Korvasi asetaattinauhat 1960-luvulla Kestää kulutusta, ei kutistu vanhetessaan Polyesterinauhan tunnistaa läpinäkymättömyydestä ja tummasta väristä Oksidit ja sidosaineet kehittyivät, mutta yksi kehitysaskel osoittautui huonoksi Ongelmia erityisesti uudempien nauhojen säilyvyydessä ja toistettavuudessa 18

19 Tahmaiset nauhat Sidosaine on tuhoutunut -> hydrolyysi Nauhat ovat tahmaisia ja niistä irtoaa nauhuriin likaa ja tahroja Nauha saattaa kirskua ja jopa täysin jumiuttaa nauhurin toiminnan Vuosina valmistetut nauhat kuuluvat riskiryhmään 19

20 Tahmaiset nauhat Seuraavien nauhojen kanssa on ollut ongelmia: Agfa 369 ja 468 Ampex 406, 407 ja 456 3M 250 Scotch 808 (3M) Kaikki em. nauhat eivät kärsi tästä ongelmasta! Hydrolyysi on pitkällinen prosessi ja arkistointiolosuhteet vaikuttavat ratkaisevasti prosessin alkamiseen! 20

21 Analoginauhojen toistaminen Analogilaitteet ja niiden oikea käyttö vaikuttaa paljon enemmän digitoinnin laatuun kuin digitaalitekniikka Vrt. 5,0 megapikselin digikamera, jossa on huono tai likainen objektiivi ja/tai joka on väärin tarkennettu Käytä mahdollisimman laadukasta analoginauhuria! Ammatti- ei harrastajataso Periaatteessa alkuperäinen nauhuri olisi paras, mutta käytännössä sen äänipäät ovat yleensä kuluneet ja laite on muutenkin huonossa kunnossa 21

22 Nauhojen toistaminen Esim. videonauhan tallennusformaatti riippuu useimmiten nauhan tyypistä, mutta avokelanauhoille on voitu tallentaa monoa, stereopuoliraitaa, neljännesraitaa yms. Myös tallennusnopeudet, tallennussuunta ja jopa ekvalisointi saattaa vaihdella Mikäli nauhakoteloista ei löydy teknistä metadataa, voi optimaalinen toistaminen olla todella hidas ja työläs prosessi 22

23 Ääniraidat 23

24 Äänipäät 24

25 Äänipään leveys ¼-tuuman puoliraitanauhuri: Ampex IEC 94-6 (2 track 1985-) IEC home stereo (-1985) NAB (1965-) IEC-I Time code (DIN mono half track) IEC 94-6 Stereo (1985-) IEC-I Stereo (-1985) IEC ½ inch 1,9 mm 1,95 mm 2,0 mm 2,1 mm 2,3 mm 2,58 mm 2,775 mm 5,0 mm 25

26 Ekvalisointi Useimpien analogisten audioformaattien taajuuden toistokäyrä on tarkoituksellisesti epälineaarinen Nauhoja toistettaessa tulisi siis tietää, mikä ekvalisointistandardi on ollut käytössä nauhoitusta tehtäessä Standardit ovat muuttuneet vuosien varrella! 26

27 Ekvalisointi standardit 38 cm/s IECI (1968-) & 35 µs CCIR (1953-) DIN (1962) BS 38 cm/s NAB (1953-) 3180 µs 50 µs EIA (1963-) 27

28 Ekvalisointi standardit 19 cm/s IECI (1968-) & 70 µs DIN studio (1965-) CCIR (1966-) 19 cm/s IEC 2 (1965-) 3180 µs 50 µs NAB DIN home (1966-) EIA (1963-) RIAA (1968-) 28

29 Ekvalisointi standardit 19 cm/s Ampex (1967-) & 50 µs 19 cm/s CCIR (-1966) & 100 µs IEC (-1968) DIN (-1965) BS 29

30 Ekvalisointi standardit 9,5 cm/s ja 4,75 cm/s nopeuksille on omat standardit, joita on myös useita erilaisia Lisätietoja: IASA TC-04: Guidelines on the Production and Preservation of Digital Audio Objects 30

31 Kohinanpoisto Useita erilaisia kohinanpoistostandardeja: Dolby A ja Dolby SR (ammattilaitteet) Dolby B ja Dolby C (kuluttajalaitteet) dbx I (ammatti) ja dbx II (kuluttaja) Äänipään oikea asento on erittäin tärkeää kohinanpoiston oikean toiminnan kannalta! Kohinanpoisto on mahdollista myös jälkikäteen, mutta IASA suosittelee, että se tehtäisiin digitoinnin yhteydessä 31

32 Äänipäiden puhdistus Äänipäihin ja nauhaohjaimiin kerääntyy pölyä ja muuta likaisuutta varsinkin vanhoista nauhoista Kun äänipää on likaantunut, magneettinauha ei enää saa kunnon kosketusta äänipäähän ja varsinkin korkeiden äänien toisto kärsii Äänipäät puhdistetaan varovasti esim. vanupuikon ja spriin avulla Vanhoja likaisia nauhoja toistettaessa äänipäät puhdistetaan jokaisen nauhan jälkeen 32

33 Äänipäiden säätö Erittäin tärkeää äänenlaadun kannalta! Vrt. videonauhurin tracking-säätö Tärkeää varsinkin silloin, jos nauhoitus on tehty eri laitteella kuin millä toistetaan Äänipään säätö edellyttää ammattitaitoa ja tarkkaa korvaa Äänipään asennon aiheuttamaa virhettä lopputulokseen ei voi korjata myöhemmin 33

34 Azimuth säätö Jos nauhalla on korkeataajuuksinen testiääni, säätö voidaan tehdä oskilloskoopin tai vectorscopin avulla 34

35 Azimuth säätö Väärä äänipään kulma vaikuttaa eniten korkeisiin taajuuksiin Apuna voidaan käyttää tietokoneohjelmaa joka näyttää äänen taajuuden ja vaiheen Azimuth säätö on ensiarvoisen tärkeää C-kaseteilla, sillä niissä nauha kulkee hitaasti, jolloin väärän kulman vaikutus vaihe-eroon on suurempi 35

36 Muita ongelmia Kuluneet äänipäät Kelalautaset pyörivät epätasaisesti Kumirulla ei painaudu tarpeeksi voimakkaasti vetoakselia vasten Kumirulla vanhentunut (kovettunut) Laitteet kannattaa huollattaa säännöllisesti ammattiliikkeissä 36

37 Nauhurit ja varaosat Analoginauhureiden saatavuus heikentynyt voimakkaasti Ammattitason C-kasettidekit? Avokelanauhurit? Laitteita ja varaosia on syytä hankkia varastoon, jos digitointityö kestää pitkään tai uutta analogista aineistoa saadaan myös jatkossa 37

38 DAT-nauhat Informaatio on talletettu vinoina juovina kuten videonauhoille, joten DAT-nauhat ovat erityisen arkoja venymiselle Informaatio menetetään yleensä täydellisesti näiden nauhojen venyessä perinteisessä pitkittäisessä tallennuksessa informaatio vain rappeutuu nauhan venyessä Itse nauha on ohutta ja kapeaa 38

39 Videonauhat DAT-nauhat 39
