1 1 OHJEITA LAIKUNLAVAN PUISTOKONSERTTIESIINTYJILLE Tämä Ohje koskee vain niitä tamperelaisia esiintyjäryhmiä, jotka esiintyvät osana Puistokonserttisarjaa. Muille Laikunlavan käyttöönsä vuokranneille esiintyjille ja tapahtumajärjestäjille on laadittu oma ohje osoitteeseen Laikunlava lyhyesti: Lavalla on sähköt, cd soitin, kaksi langatonta mikrofonia, sekä yleisö ja monitorikaiuttimet. Kuorot voivat käyttää lavan mikrofoneja juontoihin. Tanssiryhmiä varten on valmiina cdsoitin. Henkilökunta opastaa näiden käytössä. Äänentoistoa käyttävien bändien on tuotava paikalle omat äänenhallintalaitteet, johdot ja mahdollisesti miksaaja. Yhtyeet voivat käyttää joko lavan kaiuttimia tai tuoda paikalle omat. 1. Lavan koko, varustelut ja muut tiedot Lavan koko on n. 50 m², yleisölle avautuva muoto. Leveys x syvyys: 8,2 11,2 x 5,0 m (takakuoroportaat poistettuna) 8,4 11,2 x 4,0 m (takakuoroportaat paikallaan) + 6,0 7,0 x 2,4 m (takaesiintymislava) Vapaa korkeus: 4,2 m 4,5 m (varsinainen esiintymislava, takareuna etureuna) 1,7 m 2,3 m (takaesiintymislava, takareuna etureuna) Esiintymisalueen pintamateriaali on puuta. Lavan edessä maan tasalla on lisäksi noin 6 metrin kivetty esiintymisalue / yleisön tanssialue. Kuoroportaat: Kuoroportaat on madallettu puoleen aiemmista vuosista. Etukuoroportaat, 3 askelmaa, leveys n. 11,4 m Takakuoroportaat, 3 askelmaa, leveys n. 5,8 m Kuoroportaat ovat liikuteltavissa.

fi/laikunlava Laikunlava lyhyesti: Lavalla on sähköt, cd soitin, kaksi langatonta mikrofonia, sekä yleisö ja monitorikaiuttimet. Kuorot voivat käyttää lavan mikrofoneja juontoihin.

2 2 Katsomo: 88 kpl kiinteitä penkkejä, koko 2 x 0,4 m, istumatilaa 350 hengelle. Pukutilat: Lavan takana on 9 neliömetrin kokoinen pukutila sekä 4,5 neliön kokoinen inva wc. Huoltoreitti: Roudaus tapahtuu lavan takana sijaitsevaa luiskaa pitkin, ajo Puutarhakadun puolelta. Parkkeeraus: Pysäköinti puistoalueelle on valitettavasti kielletty eikä esiintyjille ole varattu erikseen pysäköintipaikkoja. Lähimmät maksulliset pysäköintipaikat löytyvät Frenckelin edustalta. Esteettömyys: Lavan ja katsomon välillä on tasainen kiveys, joka ulottuu myös lavan takaosaan. Lavalle pääsee myös pyörätuolilla luiskaa pitkin, käynti lavan takaosasta. Esiintyjien penkit: Lavan pukutilasta löytyy noin 20 jakkaraa esiintyjille. Sähköt ja lavan liitospisteet: Lavan pääsulakkeet ovat 3 x 63A. Pääsulakkeet (kuten kaikki muutkin sulakkeet) ovat pukeutumistilassa sijaitsevassa sähkökeskuksessa. Sähkökeskus on peitetty teräsverholla, jonka saa ylös avainkatkaisijalla. Avain löytyy lavan pukutilasta, mutta sitä saa käyttää vain ja ainoastaan sulakkeiden pettäessä. Lavan vasemman puolen (katsomosta katsottuna) lattiarasiassa on 1 kpl 3 vaiheinen 32A pistorasia (voimavirta) + 3kpl 2 liitäntäistä schuko pistorasiaa (jokainen omalla vaiheella) Lavan takaosan seinärasiassa on 3kpl 2 liitäntäistä schuko pistorasiaa (jokainen omalla vaiheella) Lavan oikean puolen (katsomosta katsottuna) lattiarasiassa on 1kpl 3 vaiheinen 16A pistorasia + 3kpl 2 liitäntäistä schuko pistorasiaa (jokainen omalla vaiheella) Lisäksi kaikissa lattia ja seinärasioissa on kussakin 3kpl XLR liittimiä, joihin voidaan liittää mikserin master ulostulot (main L ja R ) sekä monitor kaiuttimien ohjaus. 2. Lavan äänentoisto ja tekniikka Laikunlavaan on asennettu kiinteitä äänentoistolaitteita ja muuta tekniikka, jotka ovat puistokonserttiesiintyjien käytössä. Laitteiden käytössä opastaa paikalla oleva tapahtumahenkilökunta. Muut kuin alla mainitut äänentoistolaitteet tulee esiintyjän tuoda paikalle itse. Lavan äänentoisto äänentoistojärjestelmän kaiuttimet (yleisö ja esittäjien tarkkailukaiuttimet) on ripustettu kattorakenteisiin.

Parkkeeraus: Pysäköinti puistoalueelle on valitettavasti kielletty eikä esiintyjille ole varattu erikseen pysäköintipaikkoja. Lähimmät maksulliset pysäköintipaikat löytyvät Frenckelin edustalta.

3 3 Siirrettävät ja laajennus äänenhallintalaitteet voidaan liittää lavan kiinteään äänentoistojärjestelmään lavalla sijaitsevien linjatason liitäntäpisteiden välityksellä. PA kamat ovat Crown XLS 2500 vahvistimia. Pääkaiuttimia varten on oma vahvistin 2x775W. Subwoofer kaiuttimen vahvistin on siltaan kytketty eli 1500W. Monitorikaiuttimien vahvistin on 2x775W. Kaiuttimet ovat JBL merkkisiä. Pääkaiuttimet ovat AW 566 ; 600W ( 2400W peak) Subwoofer ASB 6115 ; 675W ( 2700W peak ) Monitorit EON 305 Pääkaiuttimet ovat ylä ja keskiäänille sekä subbari alaäänille. Kun käytetään erillistä mikseriä lavan luukuista, säädetään kaikki voimakkuudet mikseristä. Lavan luukkuihin ei saa missään tapauksessa yhdistää vahvistinta! Näin toimii lavan tekniikka Paikalla oleva tapahtumahenkilökunta opastaa laitteiden käytössä. Lavan pukutilaan tultaessa, vasemman käden puolella näkyy useita katkaisimia. Katkaisimet on nimetty. Katkaisimista saadaan päälle lavan valot, sähköt sekä äänentoistolaitteet. Käynnistymisessä on muutaman sekunnin viive. Katkaisimien vieressä on lukkokatkaisija, jonka avain on paikalla olevalla tapahtumahenkilökunnalla. Avaimella saa rullattua auki teräsverholla peitetyn sähkökeskuksen, jossa sijaitsevat myös äänenhallintalaitteet, mikrofonit ja lavan cd soitin.

Kaiuttimet ovat JBL merkkisiä. Pääkaiuttimet ovat AW 566 ; 600W ( 2400W peak) Subwoofer ASB 6115 ; 675W ( 2700W peak ) Monitorit EON 305 Pääkaiuttimet ovat ylä ja keskiäänille sekä subbari alaäänille.

4 4 Lavan kiinteillä välineillä voi siis soittaa musiikkia cd levyltä (tanssiryhmät!) ja muistitikulta sekä juontaa käyttämällä langattomia mikrofoneja. Lavan kaiuttimet on ripustettu lavan kattorakenteisiin.

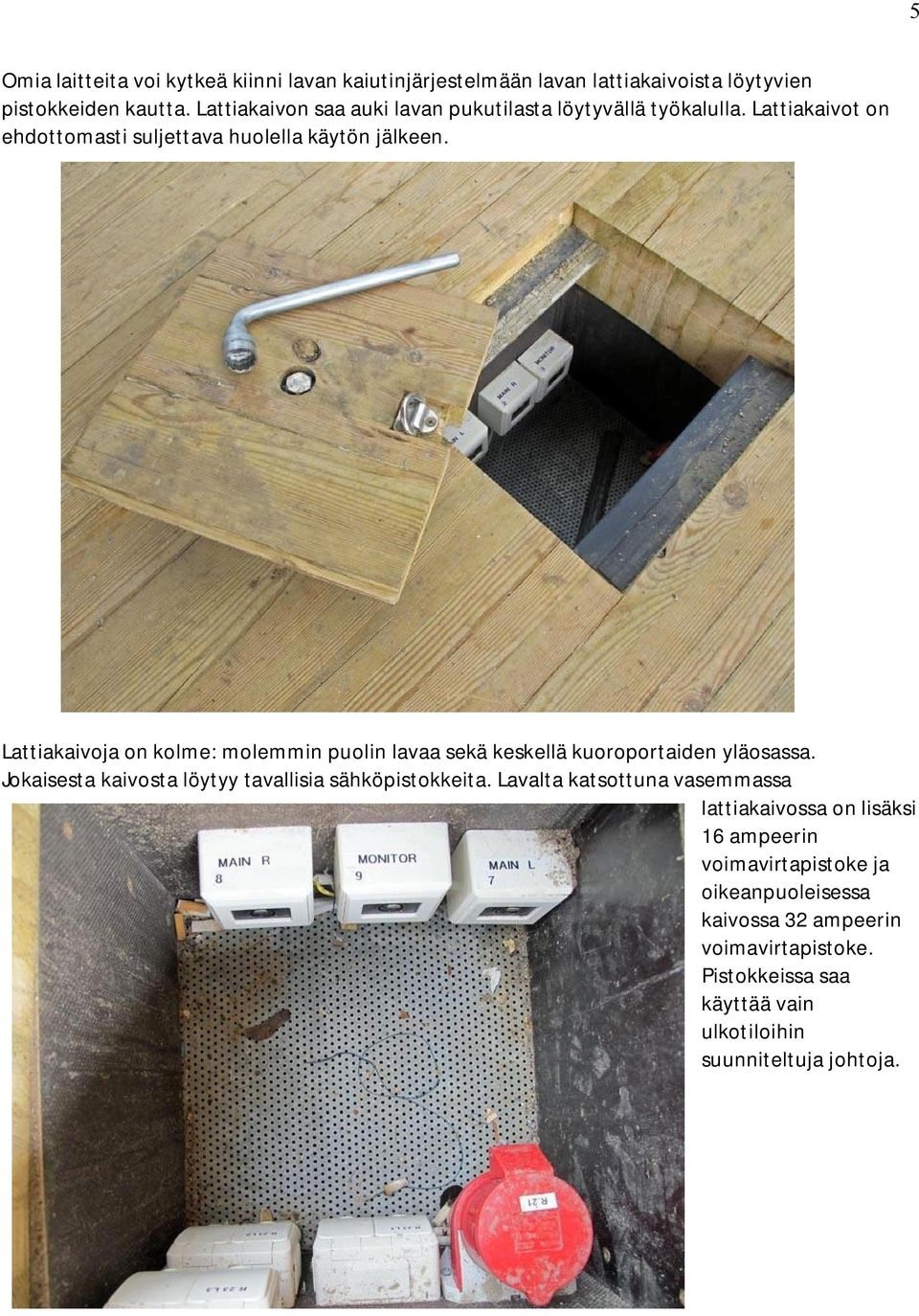

5 5 Omia laitteita voi kytkeä kiinni lavan kaiutinjärjestelmään lavan lattiakaivoista löytyvien pistokkeiden kautta. Lattiakaivon saa auki lavan pukutilasta löytyvällä työkalulla. Lattiakaivot on ehdottomasti suljettava huolella käytön jälkeen. Lattiakaivoja on kolme: molemmin puolin lavaa sekä keskellä kuoroportaiden yläosassa. Jokaisesta kaivosta löytyy tavallisia sähköpistokkeita. Lavalta katsottuna vasemmassa lattiakaivossa on lisäksi 16 ampeerin voimavirtapistoke ja oikeanpuoleisessa kaivossa 32 ampeerin voimavirtapistoke. Pistokkeissa saa käyttää vain ulkotiloihin suunniteltuja johtoja.

Lattiakaivoja on kolme: molemmin puolin lavaa sekä keskellä kuoroportaiden yläosassa. Jokaisesta kaivosta löytyy tavallisia sähköpistokkeita.

6 6 Kaikissa lattiakaivoissa on XLR sisääntulot, joihin voi liittää oman mikserin ja äänilähteet. Sisääntulot ovat yhteydessä lavan kiinteisiin kaiuttimiin. Vahvistimien käyttö on ehdottomasti kielletty! Jos lava käy tanssiryhmälle tai muulle esitykselle liian ahtaaksi, voi lavan ensimmäiset kuoroportaat poistaa väliaikaisesti. Huom! Portaat ovat kuvan portaita 50 % matalammat. (Madallustyöt toukokuussa 2015) Kuoroportaat keräävät sisälleen paljon roskaa. Portaiden alta paljastuvan ryönän voi lakaista pois pukutiloista löytyvillä välineillä.

Jos lava käy tanssiryhmälle tai muulle esitykselle liian ahtaaksi, voi lavan ensimmäiset kuoroportaat poistaa väliaikaisesti. Huom!
