1 Päivitetty VESALA Tekninen rider ja lavakartta kesä 2019 ( ) Tämä dokumentti sisältää: 1) Lava ja sisäänlastaus 2) Lava (tarpeemme) 3) Apukädet 4) Valo ja visuaalinen tekniikka 5) Valo (tarpeemme) 6) Video (tarpeemme) 7) Äänentoisto 8) Äänentoisto (tarpeemme) 9) Tekniikan yhteystiedot 10) Lavakartta 11) Havainnekuva 12) IP-osoitteet valoverkossa 13) Radiopuhelimien taajuusinformaatio 1) Lava ja sisäänlastaus Tarvitsemme vähintään 12m x 8m -kokoisen esiintymisalueen. Lavan sivutiloista tarvitsemme tilat monitorimikserille (4m x 2m) SL-puolelle ja valo- ja videoräkeille (2m x 1,5m) SR-puolelle. Esiintymisalueen ja sivutilojen tulee olla tasaiset ja sääsuojatut. Lavan tulee olla vapaa ylimääräisestä kalustosta ryhmämme saapuessa paikalle. Kalustomme puretaan lavalle kuorma-autosta jossa on takalaitanostin. Suurimmat esineemme painavat yli 130kg / kpl joten tarvitsemme esteettömän pääsyn esiintymistasoon joko suoraan takalaitanostimelta tai teidän toimittamalta rampilta. Ramppi tarvitaan sekä sisään että uloslastausvaiheissa. Kalustoa ei saada paikalle rappusia pitkin. Lastausreittiä pitkin kuljetetaan LED-screen-vaunumme jonka pinta-ala on 2,04m x 0,75m ja korkeus 2,5m. Tarvitsemme 3kpl 2m x 2m, 40cm -korkuiset riserit käyttöömme viimeistään edeltävän esiintyjän aikana. Tuomme risereihin omat reunamaskilevyt, on erittäin tärkeää että riserien pinnan korkeus lavapinnasta on 40cm. Mikäli riserien korkeus on jotain muuta tarvitsemme niihin mustat reunakankaat. Lavalta tulee poistaa kaikki ylimääräiset tavarat vierailumme ajaksi, lava ei ole varasto. Lava, sivutilatarpeet ja riserit näkyvät lavakartassa

2 2) Lava (tarpeemme) -Vähintään 12m x 8m -kokoinen sääsuojattu, muusta kalustosta vapaa esiintymisalue. -Sivutiloista sääsuojatut alueet monitorimikserillemme SL (4m x 2m) ja valoräkeille SR (2m x 1,5m). -3kpl 2m x 2m, 40cm -korkuiset riserit (kts. lavakartta). -Tukeva lastausramppi, esteetön pääsy esiintymistasoon. -Vähintään 2,5m -korkea ja 0,8m leveä lastausreitti esiintymistasoon. 3) Apukädet Tarvitsemme neljä reipasta ja työkykyistä henkilöä avustamaan meitä kalustomme sisäänlastauksessa, vaihdossa sekä uloslastauksessa. Otathan yhteyttä etukäteen jos tässä osa-alueessa on jotain epäselvää tai kysyttävää, niin selvitetään asia etukäteen eikä vasta keikkapäivänä, kiitos. 4) Valo ja visuaalinen tekniikka Tuomme mukanamme oman valo- ja videosetin jota käytämme kaikilla keikoilla. Kattauksemme sisältää 14kpl tolppia joista korkeimmat ovat 3,5m. Mukana kulkee myös 2m x 3m -kokoinen LED-screen - videopinta, 10m x 6m -kokoinen taustakangas, lattiavaloja, savukoneet sekä ohjauslaitteet. Tarvitsemme puolestanne taustascreenin (LED), IMAG-screenit ja -kuvauksen sekä laadukkaan lavan kokoon suhteutetun ja kattoon ripustetun valaisinkattauksen. Ohjaamme kaikkia laitteita, myös teidän valojanne omalla valopöydällämme. Valopöytä, ohjauslaiteräkki, valoräkit sivutilassa ja verkkoyhteys lavalle pystytetään ja kytketään viimeistään edellisen esiintyjän aikana, ei vaihdossa. LED-screen kasataan esityskorkeuteen (3,5m) ennen vaihtoa taustakankaan takana, ei sivutilassa. Paikan päällä olevasta valokalustosta tarvitaan tiedot (plotit ja patch) etukäteen sähköisessä muodossa (kts. tekniikan yhteystiedot). 5) Valo (tarpeemme) -Ripustusmahdollisuus taustakankaalle (koko 10m x 6m). Käytämme taustakangasta mikäli paikan päällä ei ole taustascreeniä (kts. Video tarpeemme). -Tila, n. 80cm -korkeat tasot valopöydälle (grandma2 Light) (110cm x 90cm; 45kg) ja ohjauslaiteräkille (55cm x 65cm; 15kg) sekä schukosähkö foh-pisteelle, mahdollisimman keskelle yleisöä. -Mitattu 63A 3-vaihe voimavirta SR-puolelle valoräkkien luokse. (kts. lavakartta) -Tila valoräkeille SR-US -puolelle 2m x 1,5m (kts. lavakartta) -CAT6 -verkkoyhteys valo foh -pisteen ja SR-US -räkkien välille. Yhteydellä siirretään TCP/IP - verkkoliikennettä. Mikäli yhteys kulkee kytkimienne läpi tarvitsemme 1Gb -nopeudella toimivan linkin sekä muista laitteista vapaan Virtual LAN -segmentin käyttöömme. Valoverkossamme käytössä olevat IP-osoitteet on listattu tämän dokumentin osiossa

3 -Käytämme kaikilla keikoillamme savukonetta joten mahdollisten savuhälyttimien irtikytkentä tulee hoitaa ennen ryhmämme saapumista paikalle. -Laadukas kattoon ripustettu valosetti. Vähintään 7kpl laadukkaita ja tehokkaita spot-tyyppisiä ja 6kpl laadukkaita ja tehokkaita wash-tyyppisiä liikkuvia valaisimia. -Kattava etuvalo koko esiintymisalueelle. Mikäli etuvalot ovat konventionaalisia, tarvitaan puolestanne henkilö suuntaamaan ne. 6) Video (tarpeemme) -Lavan takaseinän levyinen, 16:9 -kuvasuhteinen led-screen, pixel pitch 15mm. Syöttö annetaan valoräkkien luota SR-US -sijainnista (kts. lavakartta). Syöttöformaatti on 1080p50 liittimelllä SDI tai DVI tai HDMI. LED-screen tulee asettaa 50Hz -virkistystaajuuteen. -IMAG-kamerat, -operaattorit, -ohjaus ja -screenit. IMAG -järjestelmästä tarvitaan PGM-syöttö ja paluu serveriimme valoräkkien luokse SR-US -sijaintiin. Syötön formaatti 1080i50, SDI. Serveristämme syötämme paluun järjestelmäänne formaatissa 1080i50 SDI. -Ole yhteydessä etukäteen, lisätietoa tarvittaessa (kts. yhteystiedot) 7) Äänentoisto Tuomme mukanamme tarvittavat mikrofonit, ständit, lavakaapelit ja mikserit. Käytössämme on PSM korvamonitorointijärjestelmä K10E ikkunassa ( Mhz, 50mW), jota varten tarvitsemme kuusi (6) vapaata taajuutta. Käytössämme on myös radiopuhelimet (Vertex VX261) joita varten tarvitsemme yhden (1) kanavan. Radiopuhelimiemme kanavien taajuustiedot löytyvät tämän dokumentin osiosta 13. Hyödynnämme mielellämme valmiiksi asemoituja ambienssimikrofoneja. 8) Äänentoisto (tarpeemme) -Sekä lavanpään monitorimaailma että FOH äänimikseri räkkeineen rakennetaan käyttökuntoon viimeistään edellisen bändin aikana. Vaihdon aikana meillä on muita hommia joten tila meidän äänilaitteille tulee olla vapaana hyvissä ajoin. -16A kolmivaihesähkö SL puolelle monitorimikserin välittömään läheisyyteen toimitettuna. Sähkösyötön täytyy olla testattu ja mitattu toimivaksi ennen saapumistamme. -4m x 2m -tila monitorimikserille ja siihen liittyville räkeille. (kts. lavakartta) -HUOM: Pyydämme festivaalin järjestäjää huolehtimaan asianmukaisen taajuuskoordinoinnin siten, että festivaalin taajuuskoordinaattori antaa käyttöömme VAPAAT ja KESKENÄÄN YHTEENSOPIVAT taajuudet viimeistään 2h ennen vaihtoaikamme alkua. -3m x 2m tilan Foh-mikserille (SD10-24) ja räkille. Mikseri laitetaan käyttöasentoon meidän oman work boxin päälle. Mikserin välittömään läheisyyteen tulee serveriräkki

4 -FOH -kopin taka-ja sivuseinät tulee olla vuorattuna mahdollisimman paksulla kankaalla. Mikäli sää sallii, tulee kopin seiniä avata mahdollisimman paljon. Tärkein FOH -kopin ominaisuus on kuitenkin suojella laitteita kosteudelta ja pölyltä. -Kaapelointi SL puolen monitorimikserin ja FOH:in välille: 2kpl max 100m pitkiä 75ohm BNC -liittimillä päätettyjä koaksiaalikaapeleita DiGiCon MADI käyttöön. 1kpl XLR paluu (Foh -> Mon) talkbackia varten. 1kpl suojattu min. CAT5e s/ftp Ethercon-liittimillä ääniryhmän COM:ille. 1kpl schukosähkö Foh -mikserille keskuksesta, joka on haaroitettu samasta pääkeskuksesta kuin lavanpään äänisähkö. -Ulkomaalaisvalmisteinen kaiutinjärjestelmä joka on testattu ja mitattu toimivaksi ennen saapumistamme. Tarvitsemme jokaisella keikalla etufillit vaikka saattaisikin vaikuttaa siltä, että main PA kattaa myös eturivin. PA syöttö mikseristämme järjestelmään on analoginen L&R ja mahdollista antaa vain FOH mikseristä. 9) Tekniikan yhteystiedot Kiertuevastaava / Bussi / yhtyeen aikataulut ja kulkemiset Harri Oksanen / / harri.oksanen@huvipaja.fi FOH-ääni: Timo Liski / / timo.liski@soundsolutions.fi MON-ääni: Pasi Manninen / / pasi@cordyard.com Valo, video ja visuaalinen tekniikka: Eero Keskinen / / eero.keskinen@visual45.com Kuorma-auto: Juha-Matti Anttila / / mikkivahti@hotmail.com - 4 -

5 10) Lavakartta 1,5m 12m LED Screen Valo- ja videoräkit: 63A -voimavirta 2m CAT6 -> Valo FOH Taustascreen -syöttö IMAG -syöttö ja paluu 2m 2m Monitorimikseri, miksaaja ja räkit: 16A -voimavirta Drums Keys Paula 2x BNC-> Ääni FOH 1x CAT5e -> Ääni FOH 650W Fresnel 650W Fresnel 1x XLR -paluu -> Ääni FOH 2m Bass ZR44 AF 1 Fan Floor Pa S r6 Bla /N 4 ck Par6 4 Bla ck 3,5m AF 1 Fan Floor ZR44 Pa S r6 Bla /N 4 ck 4 r6 Pa /N k S c Bla -5- GTR 4m 0,8m 8m 0,8m

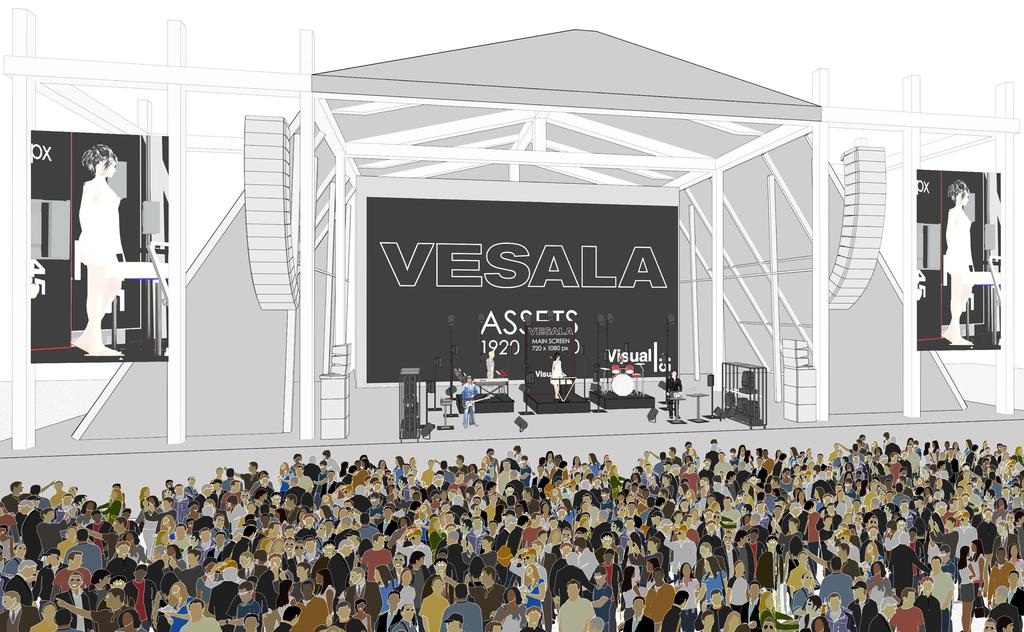

6 11) Havainnekuva -6-

7 12) Valoverkon IP-osoitteet Valoverkossamme on käytössä listan IP-osoitteet:

8 13) Radiopuhelimien taajuustiedot CHANNEL TX-FREQ (MHz) RX-FREQ (MHz) SUB TONE BANDWIDTH (khz) TX-POWER (W) C C C C C C C C C C C C C
