1 Bio-energia-alueen tutkimuksen esittely Martti Aho

2 2 VTT:N HENKILÖSTÖN MÄÄRÄ JA TOIMIPAIKKOJEN SIJAINTI HENKILÖSTÖ Espoo Oulu 383 Tampere 301 Jyväskylä 129 Turku 36 Lappeenranta 14 Muut toimipaikat 26 Yhteensä Tampere Turku Oulu Raahe Kajaani Nurmijärvi Helsinki Espoo Kuopio Jyväskylä Lappeenranta

3 3 BIOENERGIA Jouni Hämäläinen Leijupolton prosessikehitys Antti Tourunen 10 hlö, JYK Monipolttoainekäyttö Pasi Vainikka 18 hlö, JYK, OTA Lämmöntuotanto Veli-Pekka Heiskanen 15 hlö, JYK Biopolttoaineiden tuotanto Arvo Leinonen 13 hlö, JYK

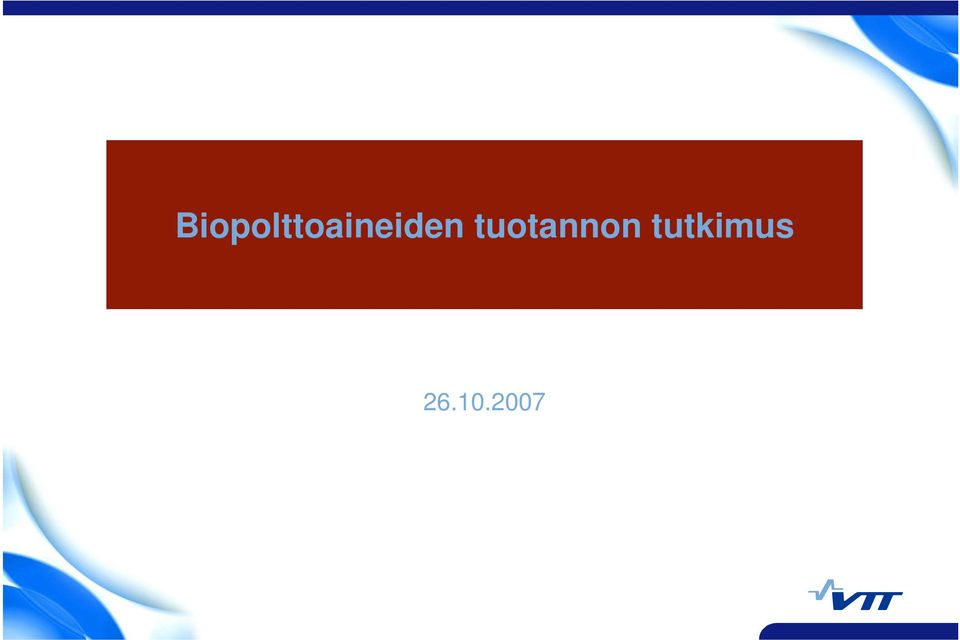

4 Biopolttoaineiden tuotannon tutkimus

5 5 Tutkimusaiheet Biopolttoaineiden tuotanto ja käsittely Metsähakkeen tuotanto - hakkuutähde, pienpuu ja kannot Energiaturpeen tuotanto Peltobiomassan tuotanto - Ruokohelpi ja olki Polttopuun tuotanto Biopolttoaineiden jalostus Pellettien valmistus Pellettien jakelu ja käsittely käyttöpaikalla Pellettiliiketoiminta Tuhkan uusiokäyttö

6 Leijuprosessien kehitystyö: esimerkkitapauksia, joihin VTT on osallistunut 6

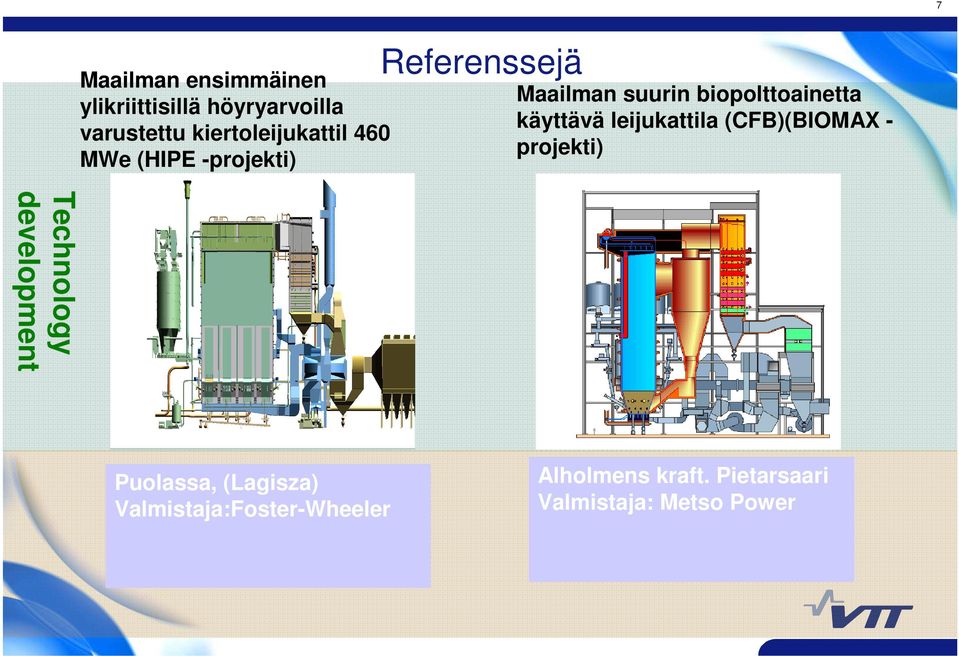

7 7 Maailman ensimmäinen ylikriittisillä höyryarvoilla varustettu kiertoleijukattil 460 MWe (HIPE -projekti) Referenssejä Maailman suurin biopolttoainetta käyttävä leijukattila (CFB)(BIOMAX - projekti) Technology development Puolassa, (Lagisza) Valmistaja:Foster-Wheeler Alholmens kraft. Pietarsaari Valmistaja: Metso Power

8 8 HAPPIPOLTOLLA VÄHÄPÄÄSTÖISTÄ ENERGIAA HIILESTÄ JA TURPEESTA VTT kehittää teknologiaa, jolla hiiltä sisältävät polttoaineet voidaan hyödyntää energiantuotannossa entistä tehokkaammin ja jopa niin, että hiilidioksidia ei pääse ilmaan. Lisätietoja: Teknologiapäällikkö Jouni Hämäläinen

9 9 Mitä on happipoltto? Käyttämällä palamiskaasuna happea ilman sijasta, estetään typpeä laimentamasta savukaasua, jolloin CO 2 :n erottaminen on edullisempaa. Hapen valmistuslaitos Polttoaine Ilma O 2 Kattila N 2 Savukaasun puhdistus Osittainen savukaasun kierrätys CO 2 /H 2 O Osa savukaasusta kierrätetään takaisin tulipesään palamislämpötilan hallitsemiseksi. CO 2 Lauhdutin Lähes puhdas CO 2 on erotettu savukaasusta, jonka jälkeen se paineistetaan nestemäiseksi, jolloin se voidaan kuljettaa varastoitavaksi. Höyryturbiini H 2 O G Energiavirrat Talousarviot

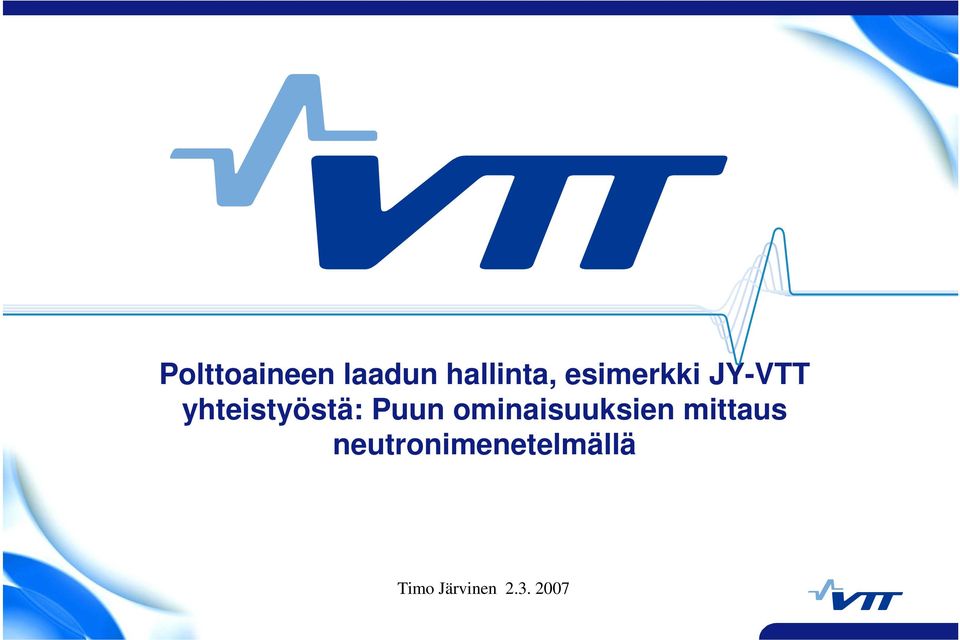

10 Polttoaineen laadun hallinta, esimerkki JY-VTT yhteistyöstä: Puun ominaisuuksien mittaus neutronimenetelmällä Timo Järvinen

11 11 Neutronimenetelmän kehittämistä VTT:n ja JKL yliopiston kanssa: visio mittauksesta Esimerkki; puukuorma gammailmaisimet n-generaattori C/O-suhde ja epäpuhtaudet + H + -absorptio Ari virtanen

12 Pienpoltto, esimerkki VTT-JY yhteistyöstä 12

13 Genano Tulikivi Velj. Ala-Talkkari Sähköavusteinen hiukkaspoisto pienpolttoon (VTT) JY TKK Puupolttoaineiden pientuotanto ja käyttö TTY TEKES

14 Pienpoltto: Mittausjärjestelyt VTT:n tiloissa Jyväskylässä eräässä JY-VTT-TTY projektissa 14

15 15 Biopolttoaineiden aiheuttamista haasteista Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

16 16 Tulipesän kannalta. Kierrätyspolttoaine Turve Sahan puru Metsätähde Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

17 Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

18 18 Ruokohelven korjuuta (karhennus ja murskaus) Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

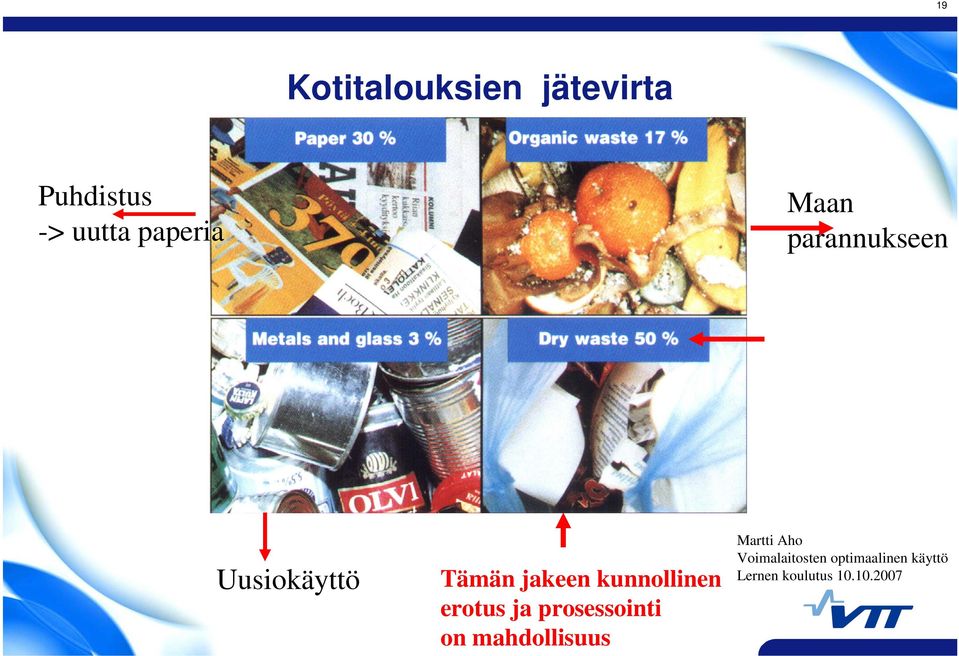

19 19 Kotitalouksien jätevirta Puhdistus -> uutta paperia Maan parannukseen Uusiokäyttö Tämän jakeen kunnollinen erotus ja prosessointi on mahdollisuus Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

20 20 Valvomo Vastaanotto Syntypaikkalajiteltua pakkausjätettä Huom! Klooria 0,4-0,7p-% vs. metsä hakkeen 0,02-0,03p-% Pelletöintimatriisi REF-pelllejä n. 25 MJ/kg muovisisällön ansiosta!!! OPET Finland Cocombustion of recycled fuels with biomass VTT Energy/E. Alakangas Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

21 21

22 22 Tulistinputkien korroosiovaurioita Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

23 23 VTT:llä Jyväskylässä hyvät polttotutkimuslaitteet BENCH SCALE REACTOR (BFB/CFB) CIRCULATING FLUIDIZED BED REACTOR Observation port Sampling port/deposit probe Gas coolig Customer/product Cooler Cyclone Bag filter To Stack Filter Cooler/heater Fuel batch feed To stack Observation and Sampling port/ Deposit probe Zone 4 Primary cyclone Secondary cyclone Sampling port Zone 3 Secondary air Continuous fuel feed Sampling port Zone 2 Sampling port Fuel container 1 and 2 Additive container Zone 1 Nitrogen O2, CO2, CO, N2, SO2, NO Sampling port Secondary air (preheated) PC control and data logging system Primary gas heating Air PC control and data logging system Primary gas heating Air 1D-MODEL flue gas to stack Model analyses Volatile, moisture release CO combustion Mixing Char combustion n τv = b exp( A/ T)( d/ d ref ) d d t k = /(1/ Y CO = k Y ef CO + τ ) ef 1 k CO m n n+1 n-1 n-2 dm c rc = = km cx dt n O2 Secondary air Primary air Bench scale 1 kw phenomena characterisations parameters for modelling Pilot scale 100 kw Process characterisations Problem solution 1-D process modelling kw/m 2 Full scale MW s Process measurements 3-D modelling kw /m 2

24 Pilot-kokoluokan koetoiminta leijukerrospolton ympäristössä 24

25 Leijukerroskoelaite (korkeus 8.5 m) 25 FTIR sampling port Gas analysator Bag filter Gas cooling Deposit probe port To stack Sampling port Observation port Secondary cyclone Sampling port Zone 4 Primary Sampling port cyclone FTIR sampling port Sampling port Zone 3 Sampling port Zone 2 Sampling port Fuel container 1 and 2 Additive container Zone 1 Secondary air Nitrogen M Primary gas heating Air PC control and data logging system Sampling port

26 26 20 kw:n kerrosleijureaktori, korkeus 4m To stack Observation port Gas probe Gas cooling Deposit probe Gas sample Temperature control Sampling port Bag filter Sampling port Heating zone 4 Obervation port/ Deposit probe Heating zone 3 Sampling port Cyclone Tertiary air optional Obervation port Tertiary air optional Tertiary air (preheated) Heating zone 2/ Cooling zone 2 Fuel container 2 Fuel container 1 Additive container Obervation port Heating zone 1/ Cooling zone 1 Obervation port BED made of quarz PC control and data logging system Secondary air (preheated) Primary gas heating Nitrogen Air

27 Arinapolton pilot- tutkimus

28 Arinapolttokoelaite, korkeus 10 m 28

29 Polttoaineiden reaktiivisuusmittauksista 29

30 30 BENCH SCALE REACTOR (BFB/CFB) Cooler Cyclone To Stack Filter Fuel batch feed Cooler/heater Pieni n. 1kW:n laite Secondary air Continuous fuel feed Nitrogen PC control and Primary gas heating data logging system Air

31 Reaktori: Korkeus 10 m Paineastia 7.5 t Minimi viiveaika Näytteenottoon Aika 50 ms Näytettä mg 31

32 32 Tulipesäongelmien ratkaisuun tähtäävä tutkimus Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

33 Laitosmittauksista 33

34 Monipolttoaineiden käyttötutkimukset Tulistimien likaantuminen, sondimittaukset voimalaitoksilla 34

35 35 Korroosio/kerrostumanäytteenotin laitoskäytössä altistusajat > 1000 h Renkaita eri metalliseoksista korroosiokestävyyden tutkimiseksi. Metallin kuluma mitataan Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus Likaantumisnopeutta voidaan määrittää myös reaaliajassa kerrostuma-alueen anturoinnin avulla (T,..)

36 36 Pilot-kokoluokka (polttokokeet VTT:n koehallissa) Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

37 37 Kerrostumanäytteenottoa VTT:n Pilot-reaktorista Jyväskylässä, näytteenottoaika n. 3 tuntia 30m m 16m m Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

38 38 Kerrostuman analysointi pilot-laitteista kerättyjen kerrostumien eri kohdista, Åbo Akademi Jättöpuoli L Lee side Kriittinen sivupiste S 50 o from Wind side β=50 Tacky deposit Pintalämpötila säädetty Tiettyyn tasoon Wind side Tulopuoli W Inorganic vapors Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

39 39 Kerrostumanäytteenoton + analyysin antia: kerrostumien klooripitoisuuksia eri kohdissa kolmella polttoaineseoksella 30 % Cl kerrostumassa W 500S 500L 420W 420S 420L 20CYN-SAC 30CYN-SAC 50CYN-SAC Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

40 40 Uusinta: Korroosion esto tulipesään ruiskutettavien kemikaalien avulla Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

41 41 2MCl + SO 3 + H 2 O -> M 2 SO HCl Suoraan SO 3 Na2SO4 K2SO4 HCl hyökkäys NaCl, KCl Martti Aho Voimalaitosten optimaalinen käyttö Lernen koulutus

42 42 Yhteistyöaiheita: - Metallipintojen korroosion alkuhetkien havainnointi ja ennusteiden teko siltä pohjalta (muutaman tunnin tulipesäaltistumisen jälkeen metallin pinnasta tulisi löytää korroosiotuotteita syvyyden funktiona) - Lento- ja pohjatuhkan sulaosan määrän ja lämpötilan välinen riippuvuus, kvantitatiivista tietoa lentotuhkan ja slagien kemiallisista yhdisteistä - Rikkitrioksidin tuottaminen ja syöttö suoraan polttolaitteeseen. SO 3 -rikin merkitseminen radioaktiivisella isotoopilla ja radioaktiivisen rikin analysoiminen lentotuhkasta ja savukaasuista - Savukaasun on-line kokonaiskloorianalysin ja on-line HCl-analyysin (FTIR-pohjainen) yhdistäminen samaan laitteistokokonaisuuteen. Näytteenoton kehittäminen ko. analyysiin

43 43 Yhteistyöaiheita, jatkoa - Raskasmetallianalyysi suoraan kerrostuneesta lentotuhkasta paikan funktiona - Leijukerrospoltossa käytetyn hiekan (jyväkoon suuruusluokka, 1 mm) pinnoittumisen analyysi - Poltossa käytettävien lisäaineiden huokoisuus- ja rakennetutkimukset - Tarkka halogeenianalyysi (Cl, F, Br, I) polttoaineesta, havaintoraja < 0.001p-% - FTIR savukaasuanalyysin havaintorajan laskeminen suola- ja fluorivetyhapolle, sekä virhemahdollisuuksien eliminointi - Polyaromaattisten hiilivetyjen on-line analytiikan kehittäminen
