1 GTK/ESY Malmiesiintymän 3Dmallinnus Gemcom GEMSohjelmistolla Pinnat ja solidit Esko Koistinen

2

3 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Sisällysluettelo Kuvailulehti 1 MAAN JA KALLIONPINNAN MALLINNUS Maanpinnan mallinnus Kallionpinnan mallinnus 14 2 SOLIDIMALLINNUS DIGITOIDUISTA POIKKILEIKKAUKSISTA Polylines worspacen luominen malmileikkausten 3Drinkuloille Malmileikkausten digitointi kairaprofiileille Solidiworspacen luominen (Triangulation Worspace) Malmisolidien muodostaminen 3D rinkuloista siteiden avulla 43 KIRJALLISUUSLUETTELO

4 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ MAAN JA KALLIONPINNAN MALLINNUS Tehdään maanpinnan ja kalliopinnan korkeusmallit Laplace interpolointimenetelmällä syväkairausten maakairausten perusteella. 1.1 Maanpinnan mallinnus Poimitaan (Extract) ensin pointareaworkspaceen niiden pisteiden koordinaatit, joista maakairaus alkaa, toisin sanoen reikien lähtöpisteet Worspace/Extract Points valitse oletusworspace PointAreaA ja oletusdisplayprofiili POINT. Voit tehdä tietenkin myös omat, esim. worspace voisi olla Topo ja displayprofiili Elevation, jossa eri korkeuksille olisi omat värinsä. Valitse esim. näin. From ja First Occurence oleelliset, jotta maakairauksen alkupisteen koordinaatit saadaan pointareaworspaceen./ok

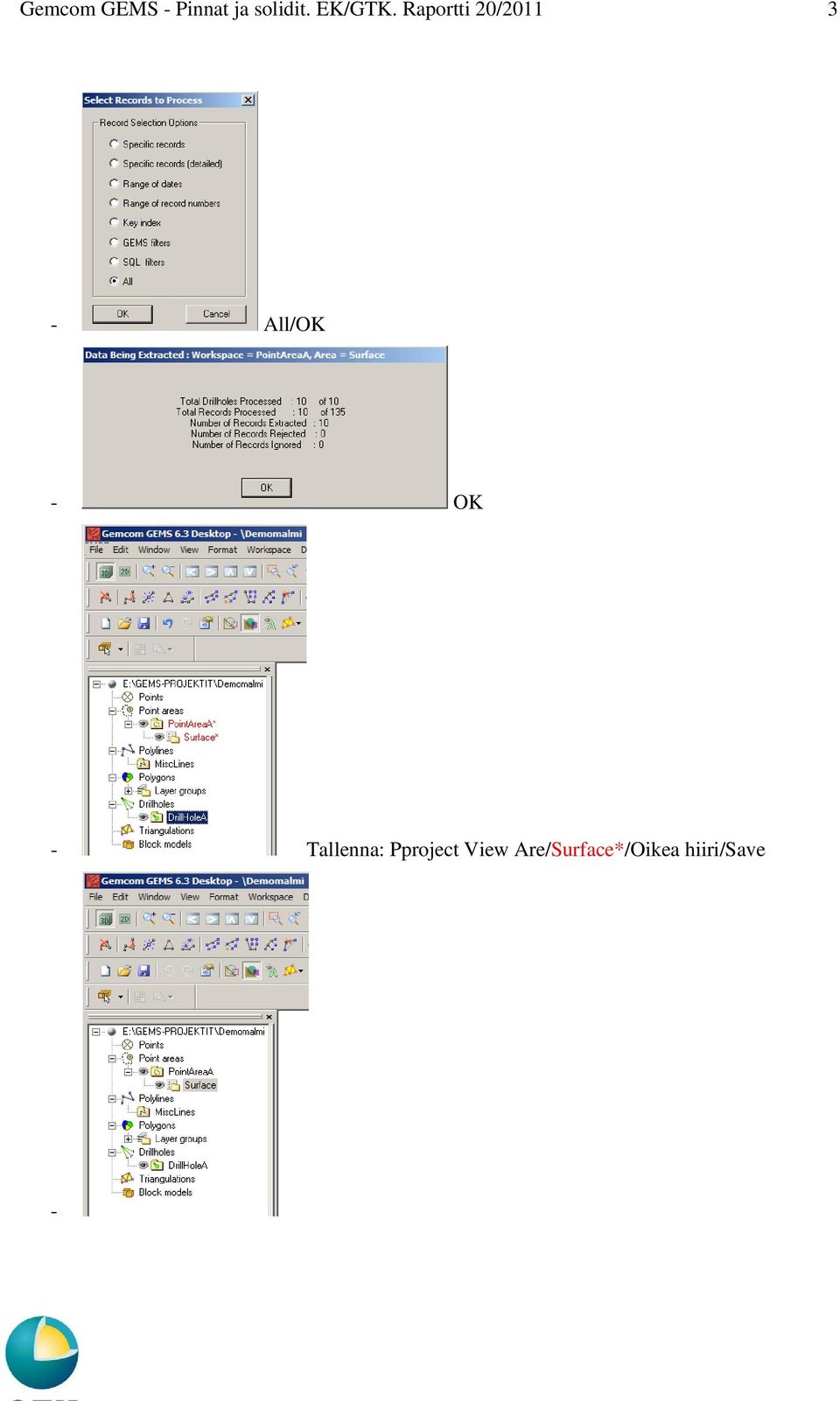

5 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ All/OK OK Tallenna: Pproject View Are/Surface*/Oikea hiiri/save

6 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Tarkista PointAreaA/Surface: Worspace/Start Data editor/valitse PointAreaA/Surface :..

7 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Aktivoi joku vaakaleikkaus, esim. ALL; ainakin tässä oletusdisplayprofiili POINT tekee turhan suuren kuvion: Muokataan POINT profiilia: Format/PointAreas/Valitse POINT : Muuta Height 1:stä 0.1:een/OK

8 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Tehdään pinnan korkeusmalli. Zoomaa näyttöön sopiva alue: Surface/Create/Create Surface by Laplace Gridding/Define grid location graphically

9 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Select lower left corner of grid Select upper left corner of grid; vedä hiirellä alue ja huomio rotation 45 astetta Valitse esim. näin/ok

10 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Valitse NO, jos osoitit hiirellä huonon alueen ja tee uudelleen (siis voit tässä kokeilla) Valitaan tämä, joka kattaa sopivasti kairausalueen/yes

11 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Gemcom surface TIN Anna nimi (esim. Surface ; voit tehdä nimestä kolmeosaisen mutta varaa ainakin kolmas nimi mahdollisille myöhemmille automaattioperaatioille) ja alitse näin/ok

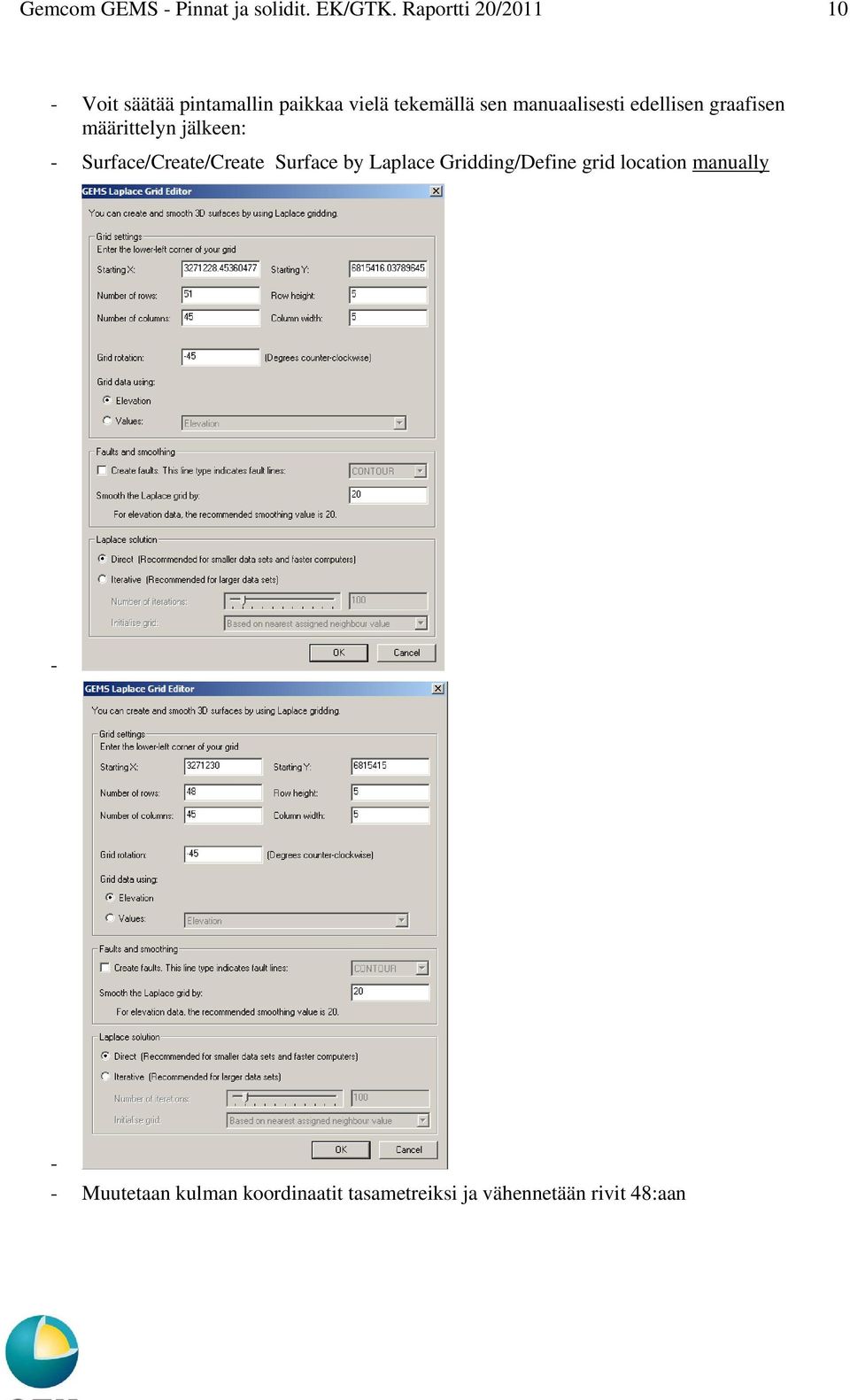

12 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Voit säätää pintamallin paikkaa vielä tekemällä sen manuaalisesti edellisen graafisen määrittelyn jälkeen: Surface/Create/Create Surface by Laplace Gridding/Define grid location manually Muutetaan kulman koordinaatit tasametreiksi ja vähennetään rivit 48:aan

13 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ YES Gemcom Surface TIN/OK Täytä esim. näin/ok

14 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ YES Yes Project View Area/TinA*/Save Katso pintamallia 3D:ssä. Näet että pinta kulkee pisteiden kautta ja että kairareijät lähtevät pinnasta

15 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Jos haluat tarkastella melko tasaisen topografian eroja, skaalaa Z esim. 10 kertaiseksi: Window/Set Display Area Option: Palauta enne seuraavaa tehtävää Zskaala 1:si Sulje pisteet: Project View Area/PointAreaA/Surface/Close Sulje pintamalli Surface : Project View Area/TinA/Oikea hiiri/close

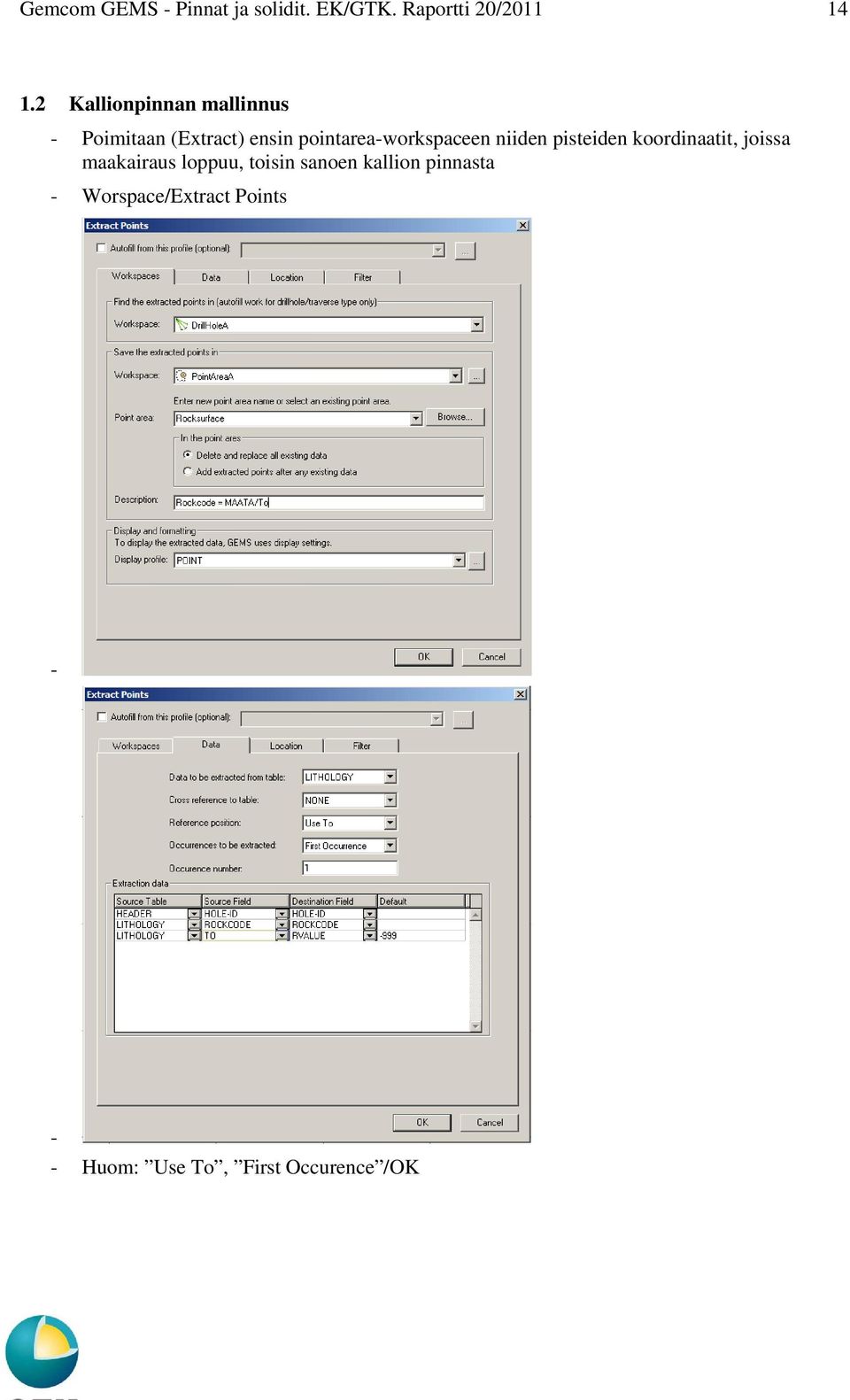

16 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Kallionpinnan mallinnus Poimitaan (Extract) ensin pointareaworkspaceen niiden pisteiden koordinaatit, joissa maakairaus loppuu, toisin sanoen kallion pinnasta Worspace/Extract Points Huom: Use To, First Occurence /OK

17 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ ALL/OK OK Project View Area/PointAreaA*/Rocksurface/Save

18 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Tarkista PointAreaA/Surface: Worspace/Start Data editor/valitse PointAreaA/Rockurface :

19 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Surface/Create/Create Surface by Laplace Gridding/Define Grid Location Manually OK YES

20 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Gemcom Surface TIN/OK Anna nimi (esim. Rocksurf) ja valitse näin/ok

21 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Tallenna kallionpinnan malli: Project View Area/Triangulations/TinA*/Save Katso 3D:ssä. Näet että pisteet ovat pinnalla ja kairareikien kalliolävistykset alkavat pinnasta:

22 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Sulje pisteet: Project View Area/PointAreaA/Rocksurface/Close Avaa myös maanpinnan malli (Project View Area/Triangulations/TinA/Open: Open Valitse Surface /OK

23 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/

24 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/

25 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ SOLIDIMALLINNUS DIGITOIDUISTA POIKKILEIKKAUKSISTA 2.1 Polylines worspacen luominen malmileikkausten 3Drinkuloille Digitoidaan malmileikkaukset kairaprofiileille Ptkomposiiteistä 3Drinkuloina (3D Rings). Rinkulat voidaan tallentaa oletuksena syntyvään MiscLines PolyLines worspaceen mutta järkevää on tehdä niille oma Polylines workspace: Worspace/Create or Modify Worspace New Valitse Set up worspace, Copy the structure /Next

26 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Valitse MiscLines (josta kopioidaan)/next Next Finish

27 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Save Save Workspace/Exit

28 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Project View/Polylines/Oikea hiiri/add Worspace OreLines /Select

29 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Malmileikkausten digitointi kairaprofiileille Digitoidaan malmileikkaukset kairaprofiileille Ptkomposiiteistä 3Drinkuloina (3D Rings) ja talletetaan rinkulat OreLines worspaceen. Tehdään Rock Code ORE ; Format/Other profiles/rock Codes: New Profile OK Valitse näin General lehdelle ja jätä muut lehdet muuttamatta/save/ok

30 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Avataan kairareijät PT_COMP displayprofiililla; Project View/DrillHoleA/Oikea hiiri/open: OK All/OK

31 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Digitoinnin helpottamiseksi korostetaan komposiittien from ja topisteet: Drillhole/Select/Select and Snap Settings: Valitse COMPOSITE, From and To /OK

32 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Aktivoidaan profiili 100VS; Project View/Profiles/100VS/Oikea hiiri/set Active Rajoitetaan näkymä 100VS profiilille; Revert : Digitoidaan (tulkiten) malmileikkaus komposiittien perusteella: Polyline/Create/Feature Line: Valitse 3D Rings /OK

33 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Klikkaa Vasen hiiri esim. alimman reijän komposiitin alkupisteeseen, sitten keskimmäisen reijän komposiitin alkupisteeseen ja sitten ylimmän reijän komposiitin alkupisteeseen: Jatka ja klikkaa Vasen hiiri reilusti kallionpinnan yläpuolelle (Malmisolidi leikataan myöhemmin kallionpinnalla) ja hyväksy pisteen (Vertex) paikka/ok

34 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Jatka digitoimista kunnes rinkula on enää sulkemista vaille valmis:

35 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Klikkaa c (Connect): rinkula sulkeutuu ja avautuu ikkuna, jossa annat tietoja rinkulan tallentamiseen: OK Tallenna: Project View/Objects/OreLines*/Oikea hiiri/save

36 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Digitoidaan profiilille 100VS toinen, pienempi malmileikkaus: Pisteitä (Vertex) voit siirtää ja muotoilla siten tulosta. Siistitään rinkulaa siirtämällä sen alapään pisteet tasolle Z = 100; zomaa ensin lähemmäs : Poolyline/Vertex/2D Move/Tartu pisteeseen Vasemmalla hiirellä ja pudota se uuteen paikkaan Vasemmalla hiirellä:

37 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Viimeistellään piste tarkallenn tasolle Z = 100 Editorissa: Polyline/Vertex/ViewEdit (Planar Coordinates): Vasemman puoleiselle pisteelle Vertex Northing: aseta 100; Northing tarkoitaa tässä Z Oikean puoleiselle pisteelle Asetetaan pienemmän malmileikkauksen yläpää tasolle Z = 50: Talleta rinkulat muutoksineen; Project View/Objects/OreLines*/Oikea hiiri/save

38 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Digitoi ja viimeistele samalla tavalla kaikki profiilit yksi kerrallaan; vihje: Löydät useimmat tarvittavat, jo ennen käytetyt komennot pinosta, kun klikkaat Oikealla hiirellä näyttöä VS150 VS200 VS 250

39 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Tehdään vielä rinkulat malmin molempiin päihin 25 m:n päähän viimeisistä profiileista; voidaanhan malmille olettaa jatkuvuutta. Tehdään nämä rinkulat kopioimalla reunimmaisten profiilien rinkulat, ensin aktiivisena olevalla V250 profiililla: Polyline/Line/Copy => Select line to copy with mouse /Klikkaa Oikea hiiri Anna 25, kun kopioidaan poispäin tasosta/ok Kopioi molemmat malmirinkulat

40 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Aktivoi profiili V100 ja kopio rikulat; anna nyt Z offset 25, koska kopiodaan tasosta katsojaan pain: OK Talleta rinkulat muutoksineen; Project View/Objects/OreLines*/Oikea hiiri/save

41 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Voit tarkastella ja muokata rinkuloita myös Editorissa; Worspace/Start data Edotor OreLines /Select Jos esim. haluat pienemmälle malmiolle oman rockkoodin (Rock Code), voit kirjoittaa sen tässä määrittele se Format/Other profiles/rock Codes Sulje dataeditori

42 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Solidiworspacen luominen (Triangulation Worspace) Malmisolidit voidaan tallentaa TinA worspaceen, mutta on järkevää tehdä niille oma Triangualtion worspace, esim. OreSolids Worspace/Create or Modify Workspace New Valitse/Next Valitse/Next

43 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Valitse/Next Anna nimi OreSolids ja selite/next Finish

44 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Save Save Lisää Project View listaan: Project View/Triangulations/Oikea hiiri/add Worspace: OreSolids /Select

45 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Malmisolidien muodostaminen 3D rinkuloista siteiden avulla Malmisolidi muodostetaan yhdistämällä ensin profiileille digitoidut 3D rinkulat siteillä (Tielines) Jos rinkulat eivät ole avattuina, avaa ne: Project View/Objects/OreLines/Oikea hiiri/open Open

46 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Valitse malmirinkulat/ok Aseta rinkulat 3Dnäkymään niin, että näet niiden järjestyksen hyvin, esim. näin: Maanpinnan ja kallionpinnan malleja ei tarvita, mutta tässä ne auttavat näkemään rinkuloiden yläpäät selvemmin Digitoidaan siteet (Tie Lines); Polyline/Create/Feature Line Valitse Tie Lines /OK

47 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Klikkaa Vasemmalla hiirellä esim. oikeanpuolimmaisen rinkulan nurkkapisteeseen, sitten seuraavan profiilin rinkulan nurkaan => Valitse Worspace OreLines, Display Profiili TOPO (siteille olisi voitu tehdä oma viivatyyppi, mutta esim. TOPO toimii), Tag Text esim. Tieline Yhdistä kaikki malmirinkulat molemmista malmioita: Project View/Objects/OreLines*/Oikea hiiri/save

48 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Paremman ja virheettömämmän solidin aikaansaamiseksi lisätään rinkuloihin ja sideviivoihin solmupisteitä (Vertex); Solid/Create/Create Solids from Tied Polylines/Groom/Active Lines: Valitse ja anna näin/ok OK

49 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Muodostetaan solidi: Solid/Create/Create Solid from Tied Polylines/Create Solid from Tied Polylines: Valitse Worspace OreSolid, anna nimi esim. Oredraft, Category Geology Project View/Triangulations/OreSolids*/Save

50 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Leikataan malmisolidit kallionpinnalla: Solid/Intersect/Clip o Select solid to be clipped. (Right click when done) o eli klikkaa Oredraft solidia o Select surface or solid to clip against o eli klikkaa kallionpinnan mallia Valitse Worspace OreSolids, anna nimi esim. Ore ja valitse Clip option Above surface)

51 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Close Tallenna; Project View/Triangulations/OreSolids*/Save Sulje Oresolids ; Project View/Triangulations/OreSolids/Close Avaa solidi Ore ; Project View/Triangulations/OreSolids/Open Open

52 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Valitse Ore /OK Sulje OreLines : Projectt View/OreLines/Oikea hiiri/close No Näet, että solidin yläpinta on tarkasti kallion pinnassa:

53 Gemcom GEMS Pinnat ja solidit. EK/GTK. Raportti 20/ Piilota TinA (kallion ja maanpinta); Project View/TinA/Hide
