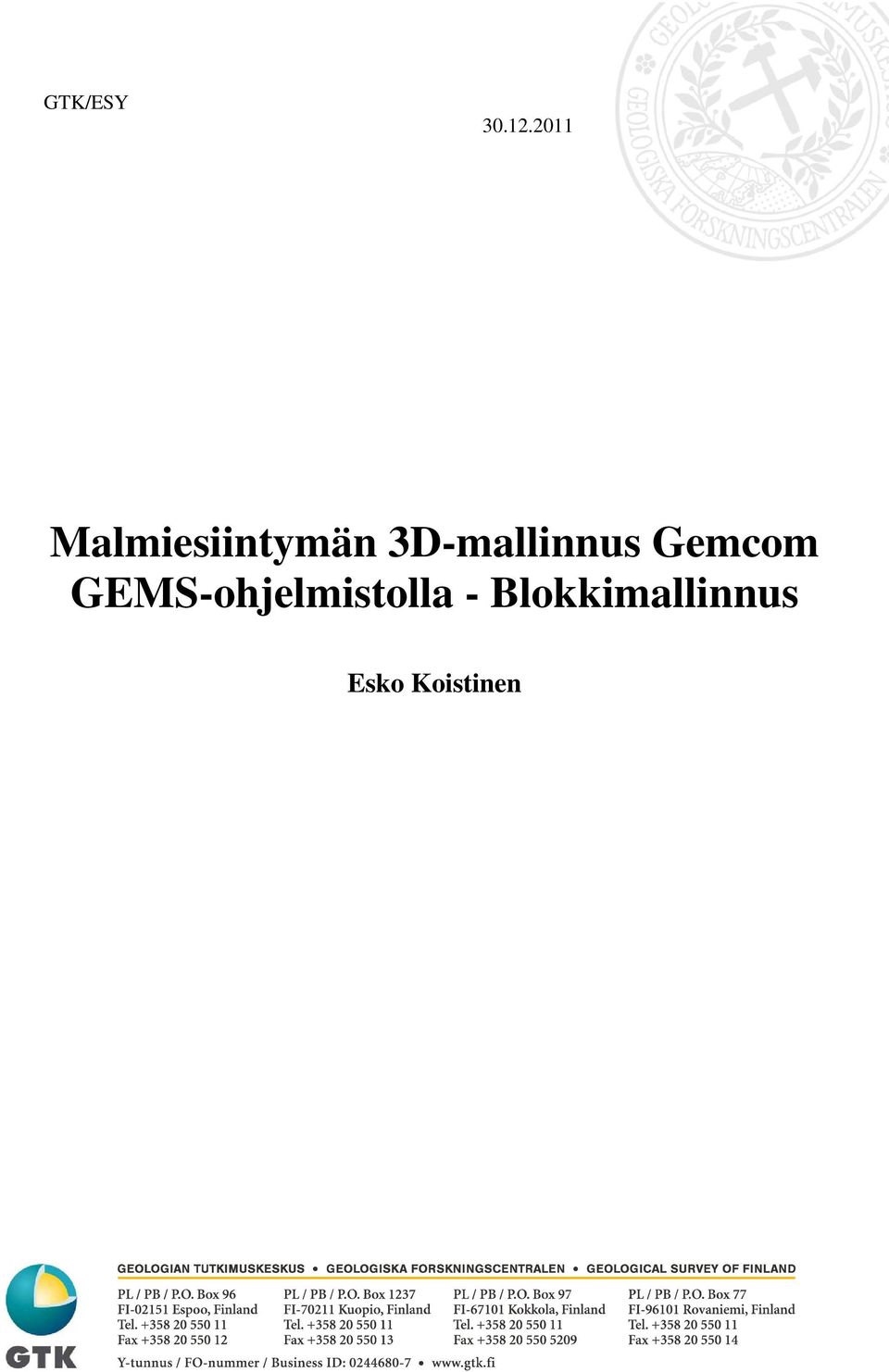

1 GTK/ESY Malmiesiintymän 3Dmallinnus Gemcom GEMSohjelmistolla Blokkimallinnus Esko Koistinen

2

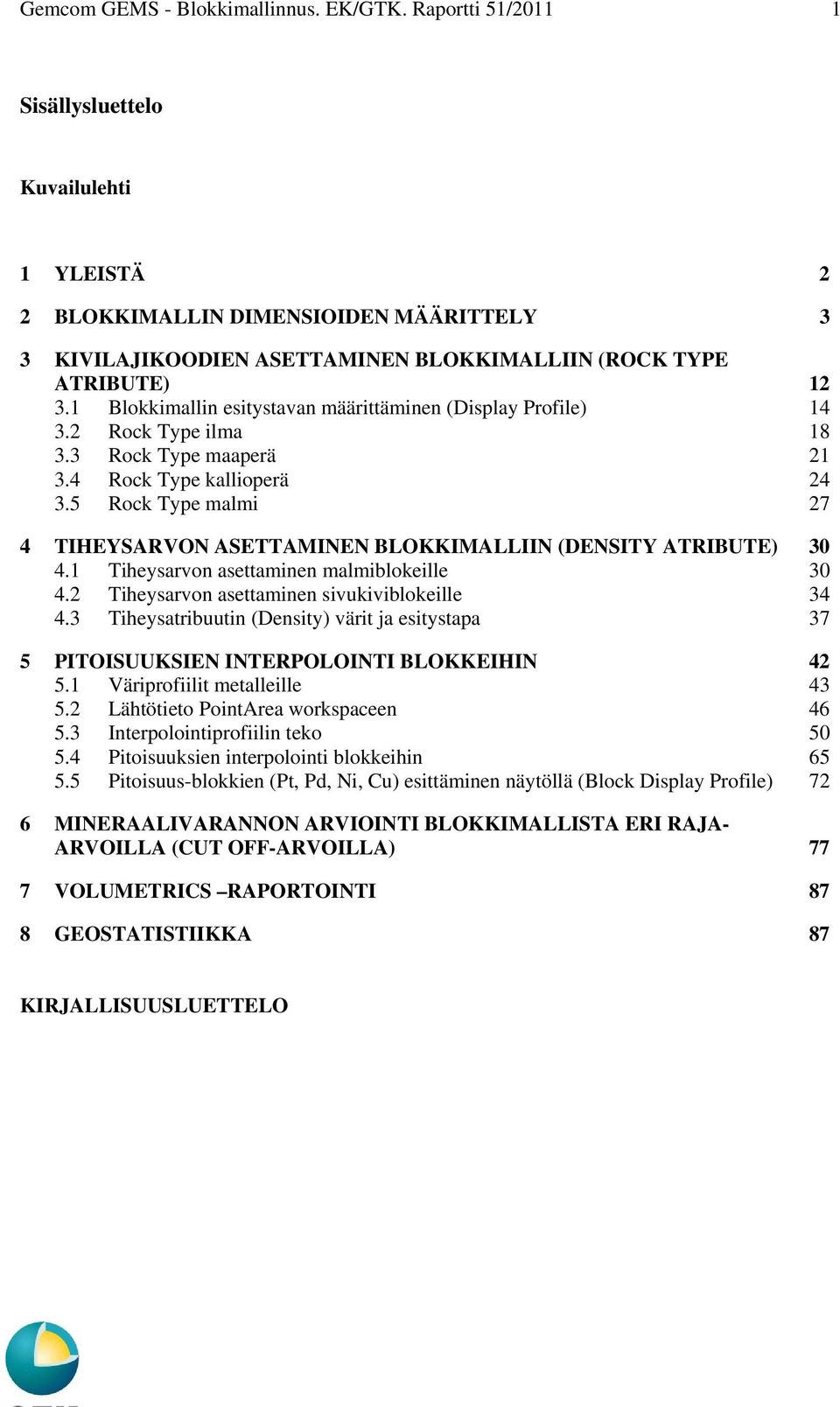

3 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Sisällysluettelo Kuvailulehti 1 YLEISTÄ 2 2 BLOKKIMALLIN DIMENSIOIDEN MÄÄRITTELY 3 3 KIVILAJIKOODIEN ASETTAMINEN BLOKKIMALLIIN (ROCK TYPE ATRIBUTE) Blokkimallin esitystavan määrittäminen (Display Profile) Rock Type ilma Rock Type maaperä Rock Type kallioperä Rock Type malmi 27 4 TIHEYSARVON ASETTAMINEN BLOKKIMALLIIN (DENSITY ATRIBUTE) Tiheysarvon asettaminen malmiblokeille Tiheysarvon asettaminen sivukiviblokeille Tiheysatribuutin (Density) värit ja esitystapa 37 5 PITOISUUKSIEN INTERPOLOINTI BLOKKEIHIN Väriprofiilit metalleille Lähtötieto PointArea workspaceen Interpolointiprofiilin teko Pitoisuuksien interpolointi blokkeihin Pitoisuusblokkien (Pt, Pd, Ni, Cu) esittäminen näytöllä (Block Display Profile) 72 6 MINERAALIVARANNON ARVIOINTI BLOKKIMALLISTA ERI RAJA ARVOILLA (CUT OFFARVOILLA) 77 7 VOLUMETRICS RAPORTOINTI 87 8 GEOSTATISTIIKKA 87 KIRJALLISUUSLUETTELO

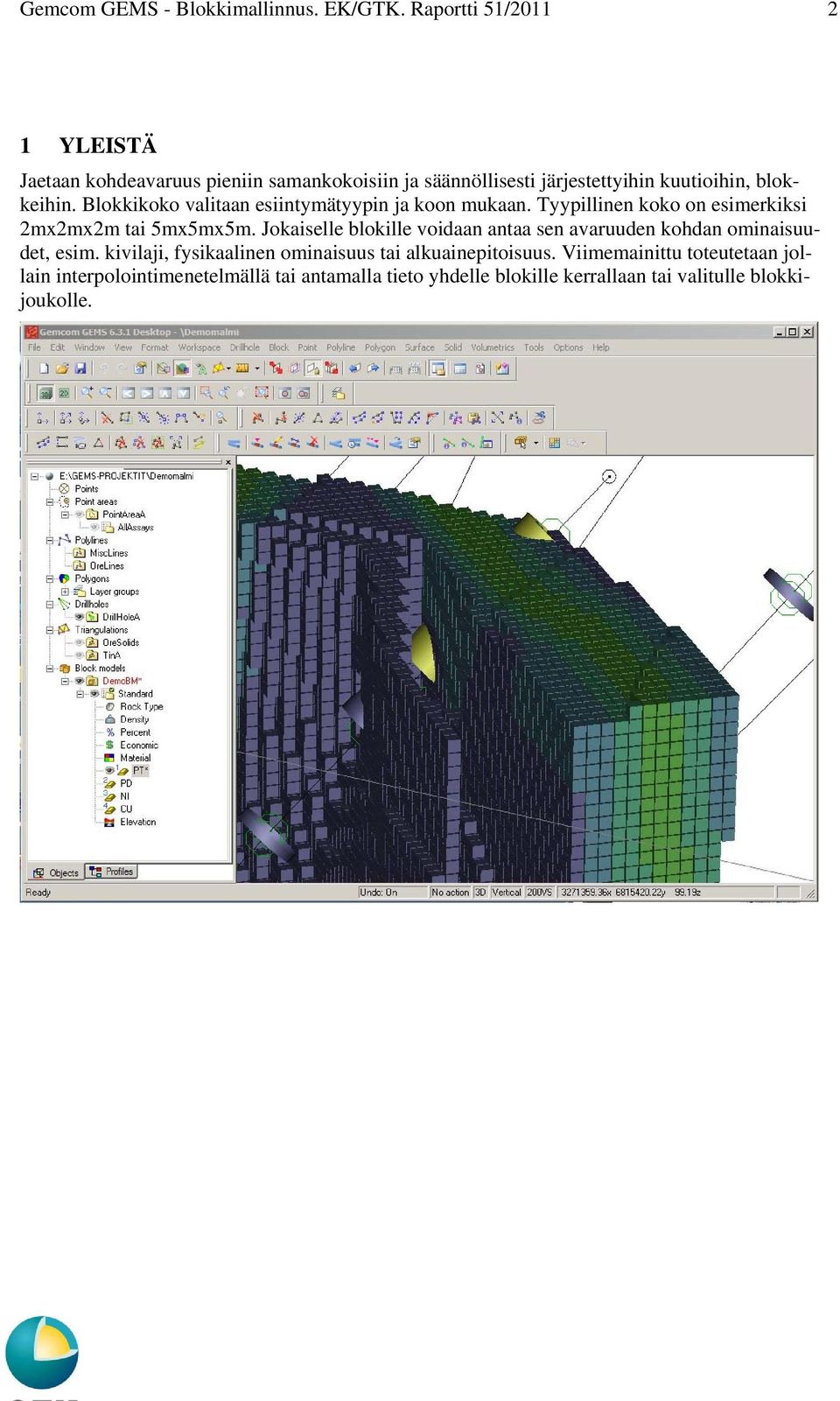

4 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ YLEISTÄ Jaetaan kohdeavaruus pieniin samankokoisiin ja säännöllisesti järjestettyihin kuutioihin, blokkeihin. Blokkikoko valitaan esiintymätyypin ja koon mukaan. Tyypillinen koko on esimerkiksi 2mx2mx2m tai 5mx5mx5m. Jokaiselle blokille voidaan antaa sen avaruuden kohdan ominaisuudet, esim. kivilaji, fysikaalinen ominaisuus tai alkuainepitoisuus. Viimemainittu toteutetaan jollain interpolointimenetelmällä tai antamalla tieto yhdelle blokille kerrallaan tai valitulle blokkijoukolle.

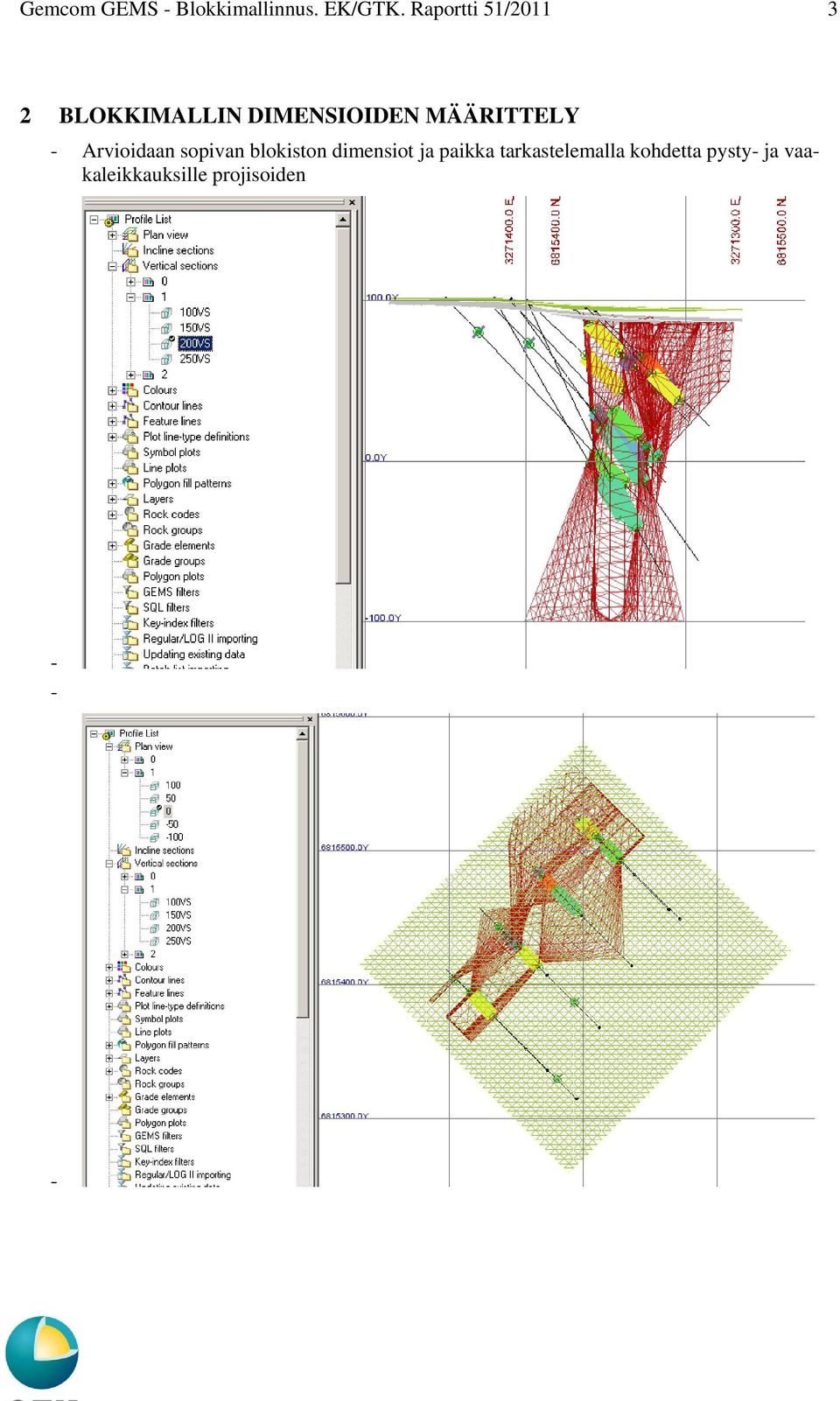

5 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ BLOKKIMALLIN DIMENSIOIDEN MÄÄRITTELY Arvioidaan sopivan blokiston dimensiot ja paikka tarkastelemalla kohdetta pysty ja vaakaleikkauksille projisoiden

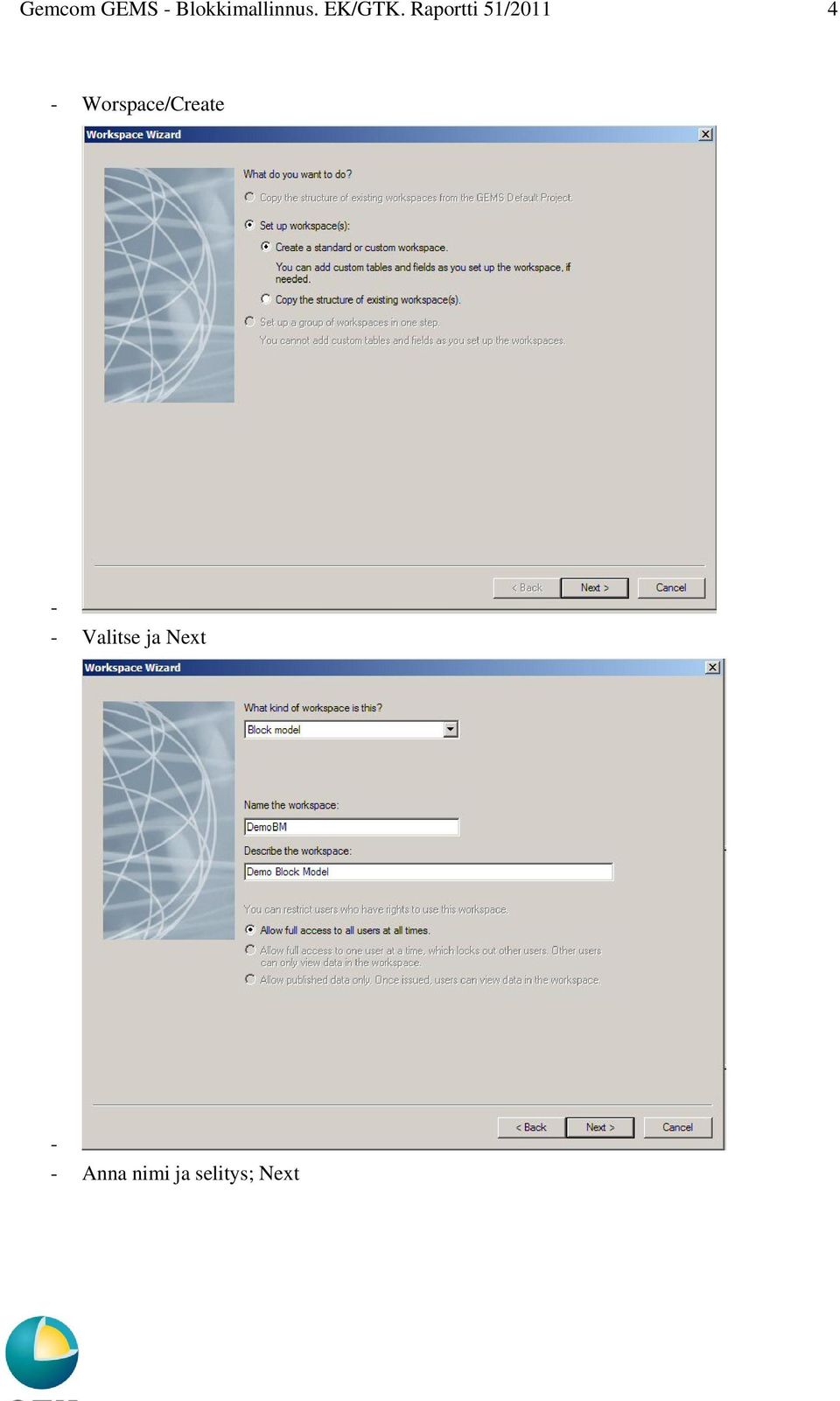

6 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Worspace/Create Valitse ja Next Anna nimi ja selitys; Next

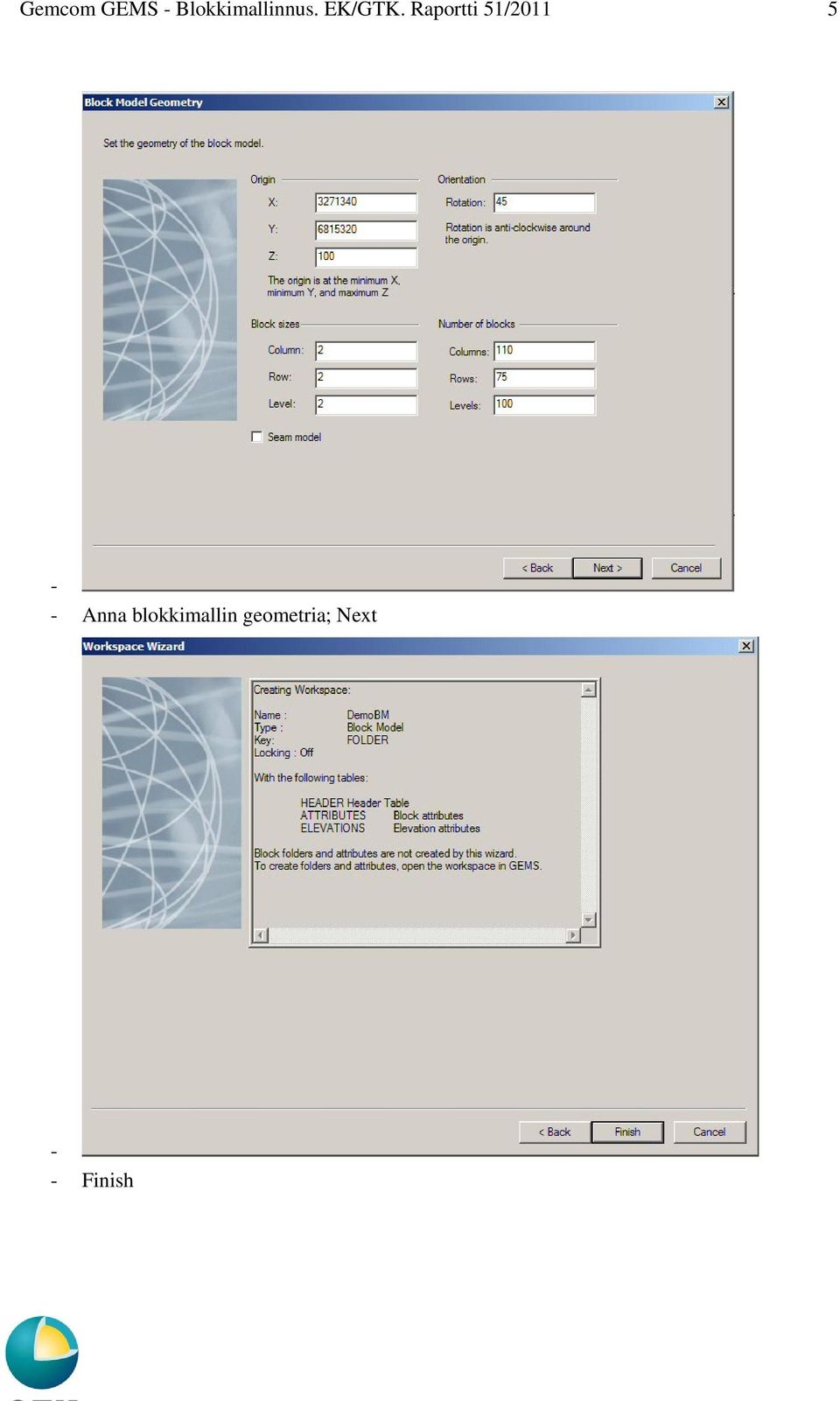

7 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Anna blokkimallin geometria; Next Finish

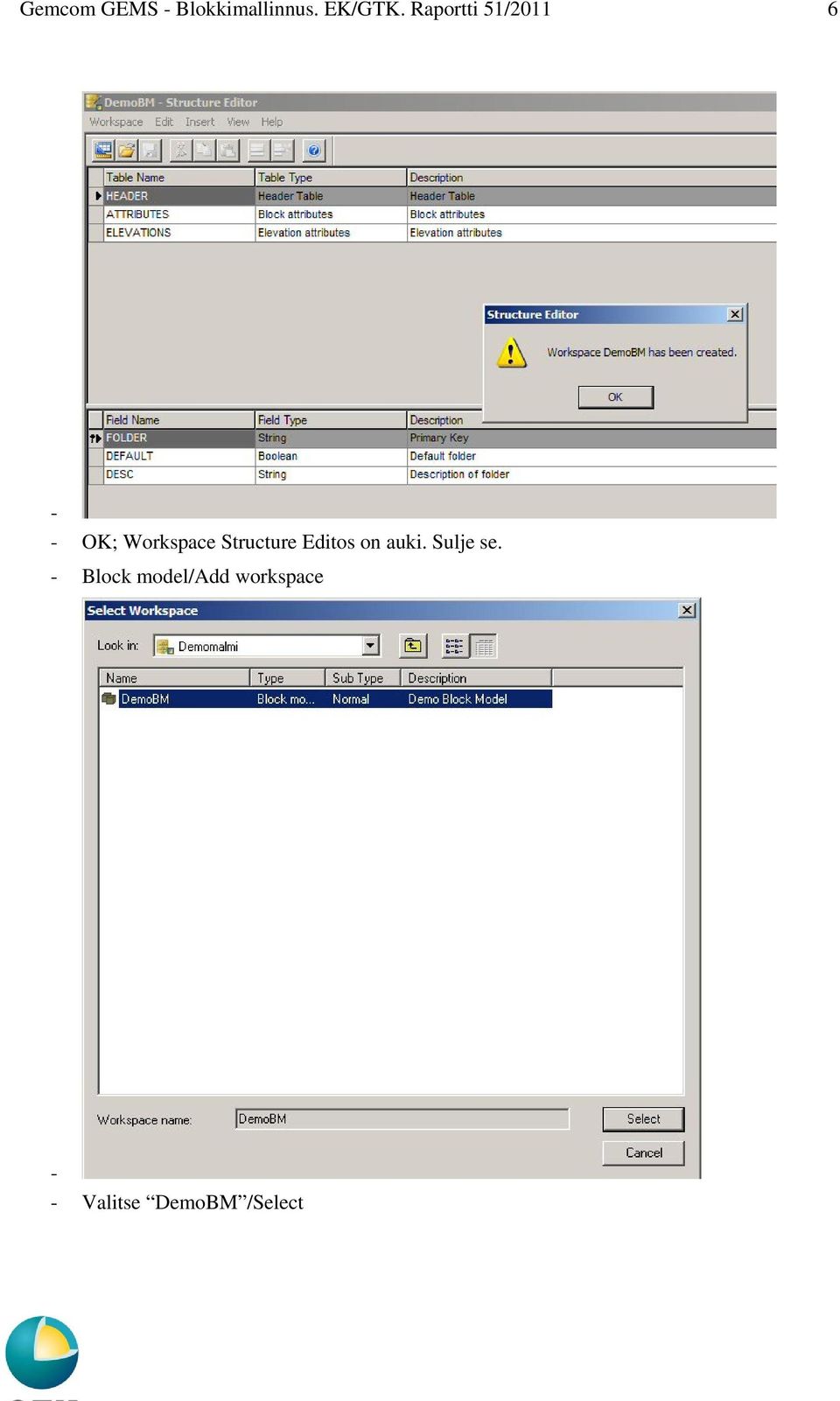

8 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ OK; Workspace Structure Editos on auki. Sulje se. Block model/add workspace Valitse DemoBM /Select

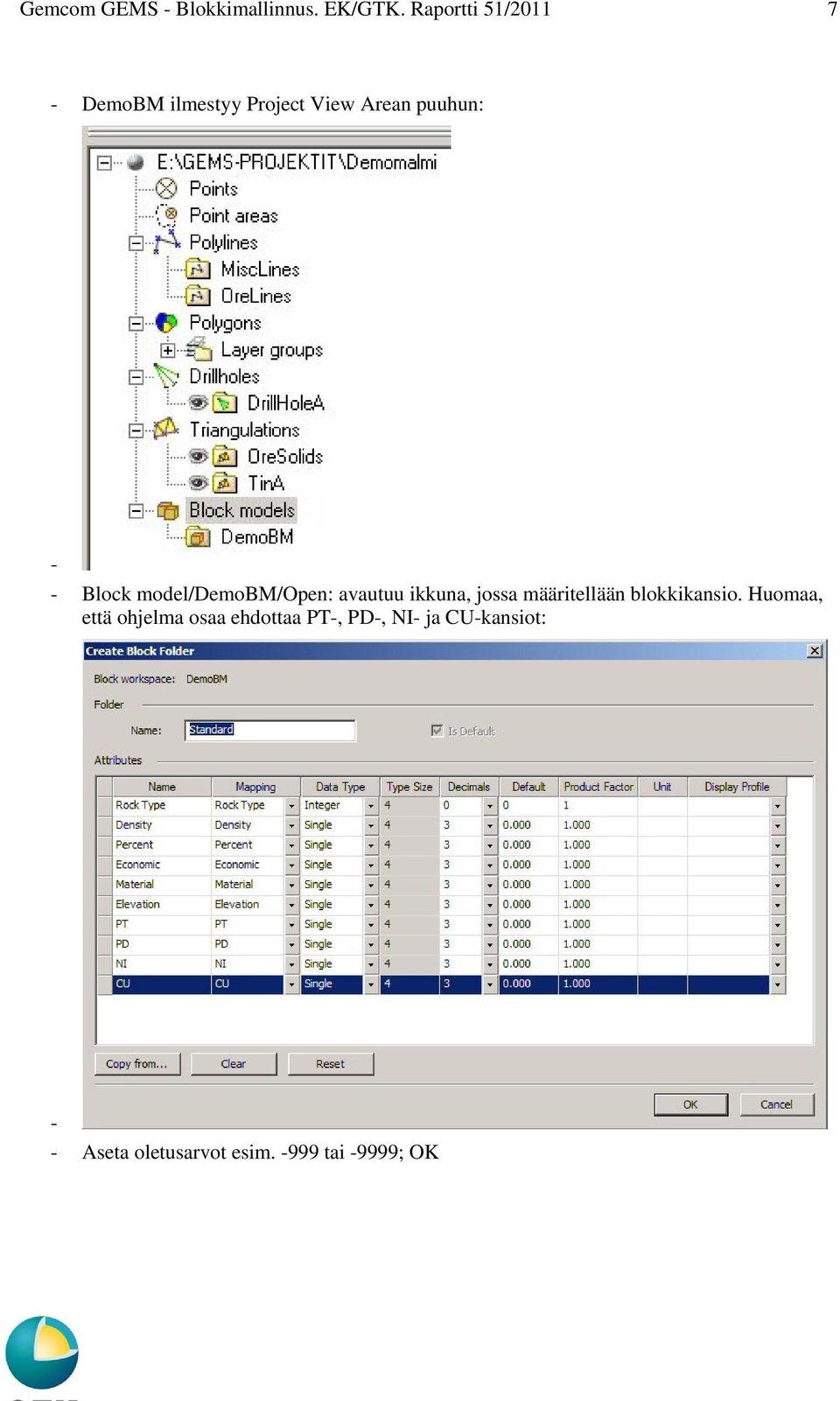

9 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ DemoBM ilmestyy Project View Arean puuhun: Block model/demobm/open: avautuu ikkuna, jossa määritellään blokkikansio. Huomaa, että ohjelma osaa ehdottaa PT, PD, NI ja CUkansiot: Aseta oletusarvot esim. 999 tai 9999; OK

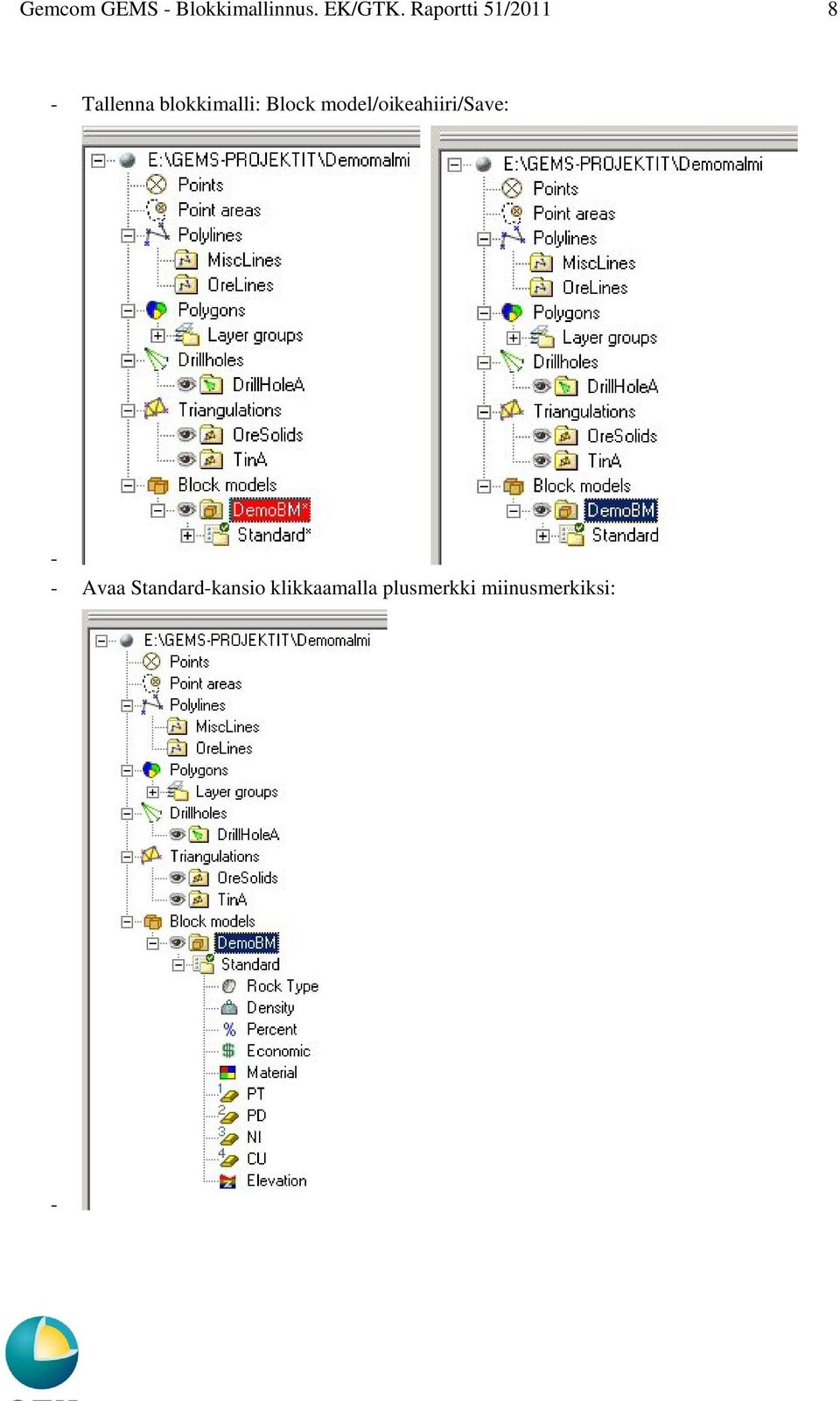

10 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tallenna blokkimalli: Block model/oikeahiiri/save: Avaa Standardkansio klikkaamalla plusmerkki miinusmerkiksi:

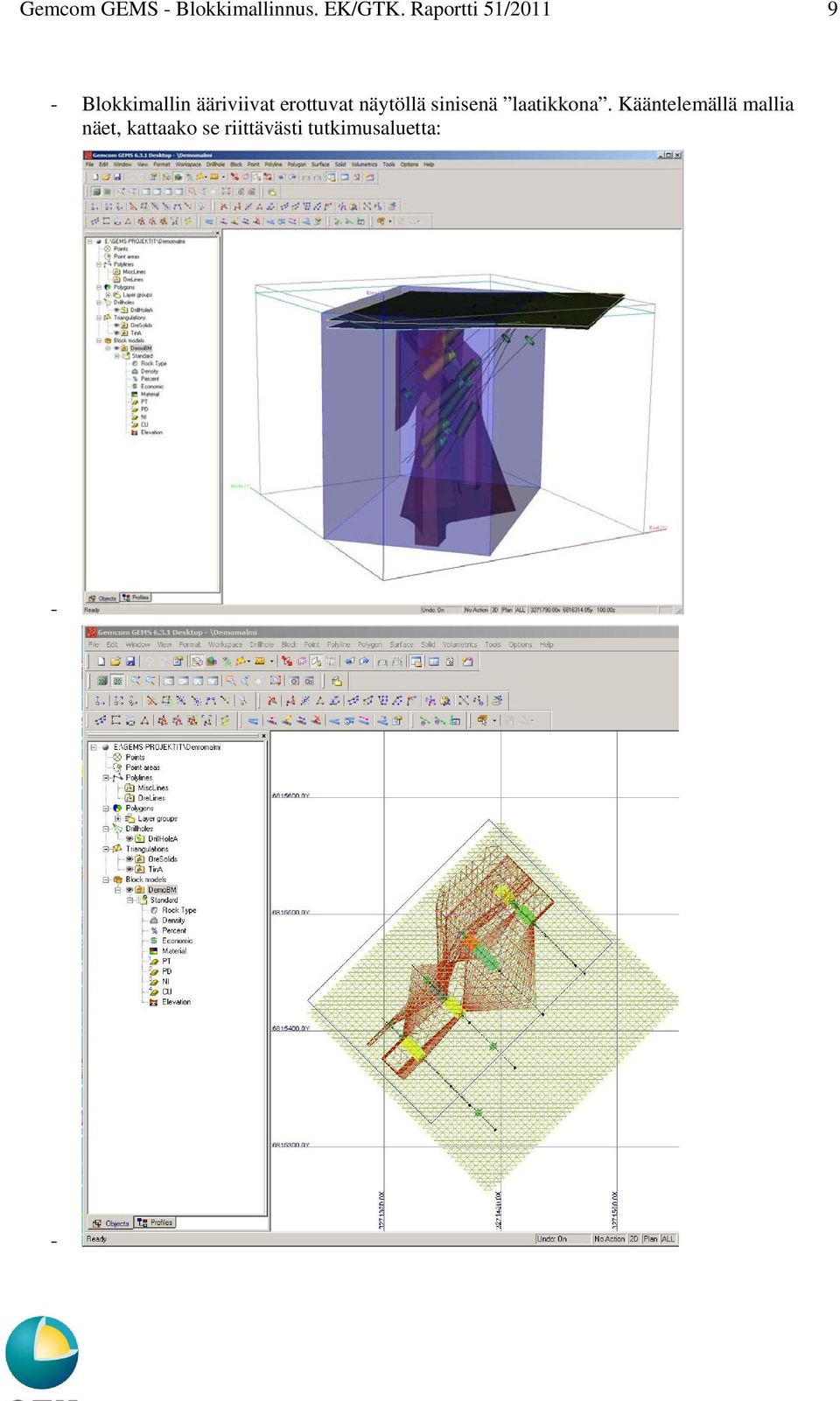

11 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Blokkimallin ääriviivat erottuvat näytöllä sinisenä laatikkona. Kääntelemällä mallia näet, kattaako se riittävästi tutkimusaluetta:

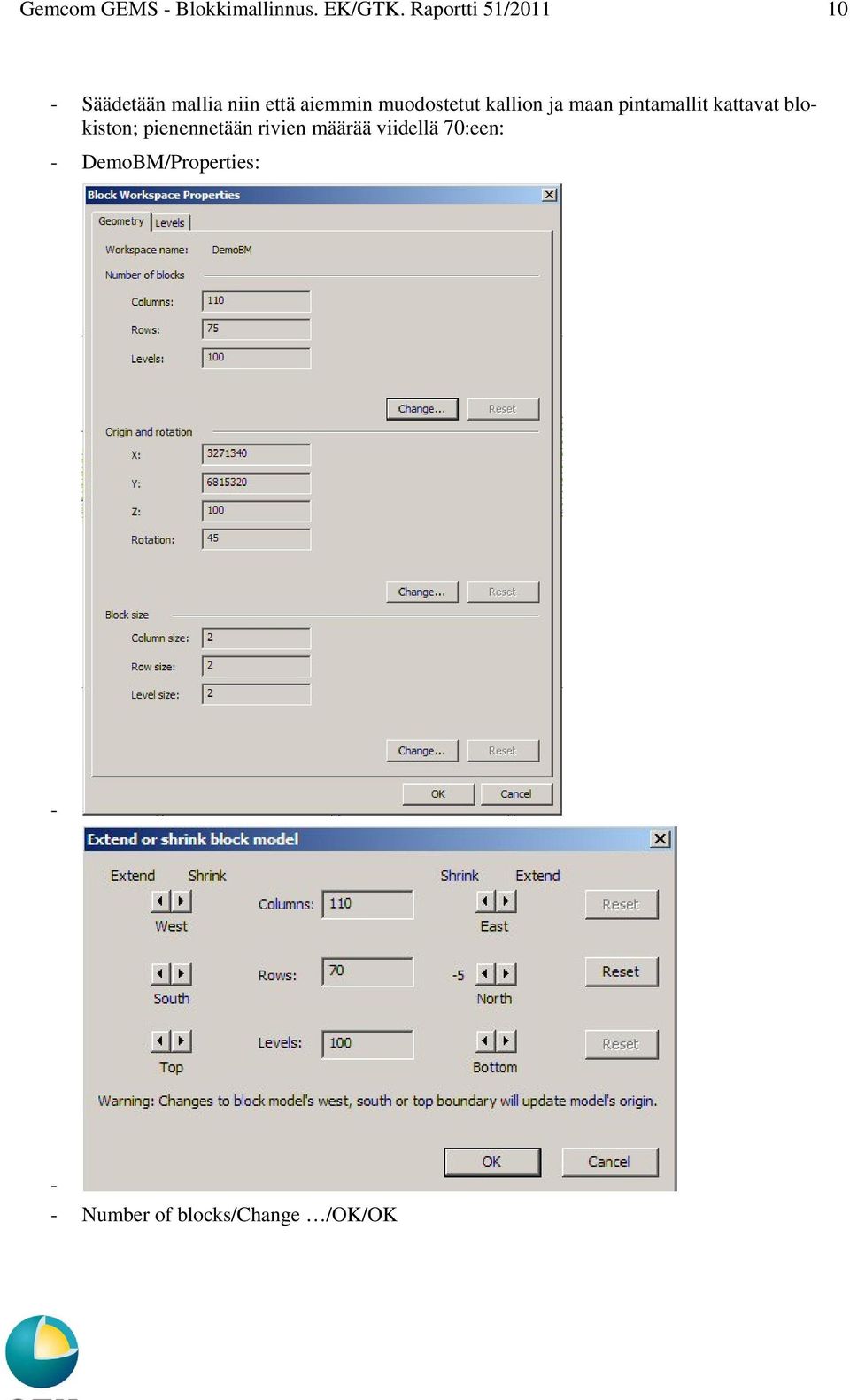

12 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Säädetään mallia niin että aiemmin muodostetut kallion ja maan pintamallit kattavat blokiston; pienennetään rivien määrää viidellä 70:een: DemoBM/Properties: Number of blocks/change /OK/OK

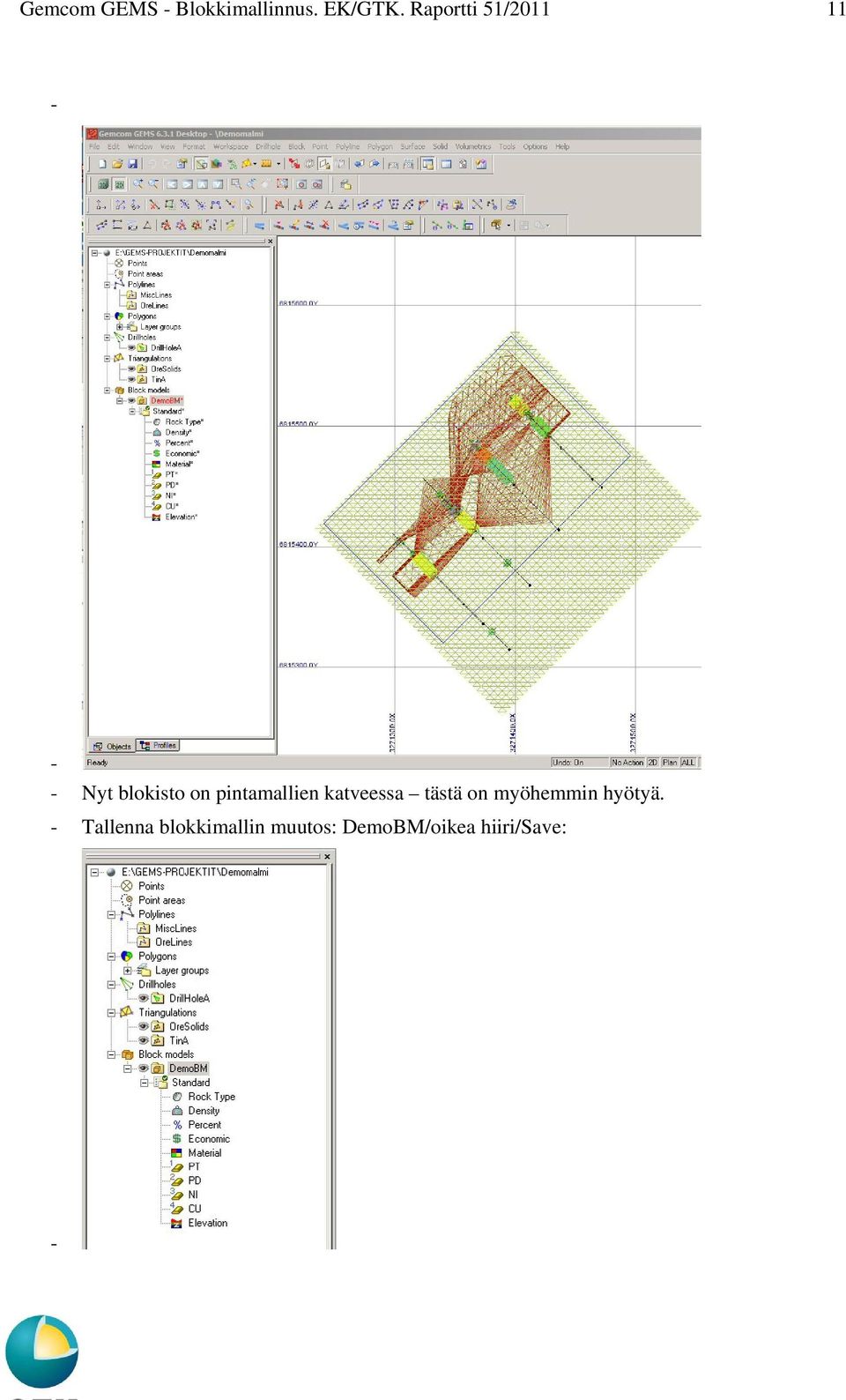

13 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Nyt blokisto on pintamallien katveessa tästä on myöhemmin hyötyä. Tallenna blokkimallin muutos: DemoBM/oikea hiiri/save:

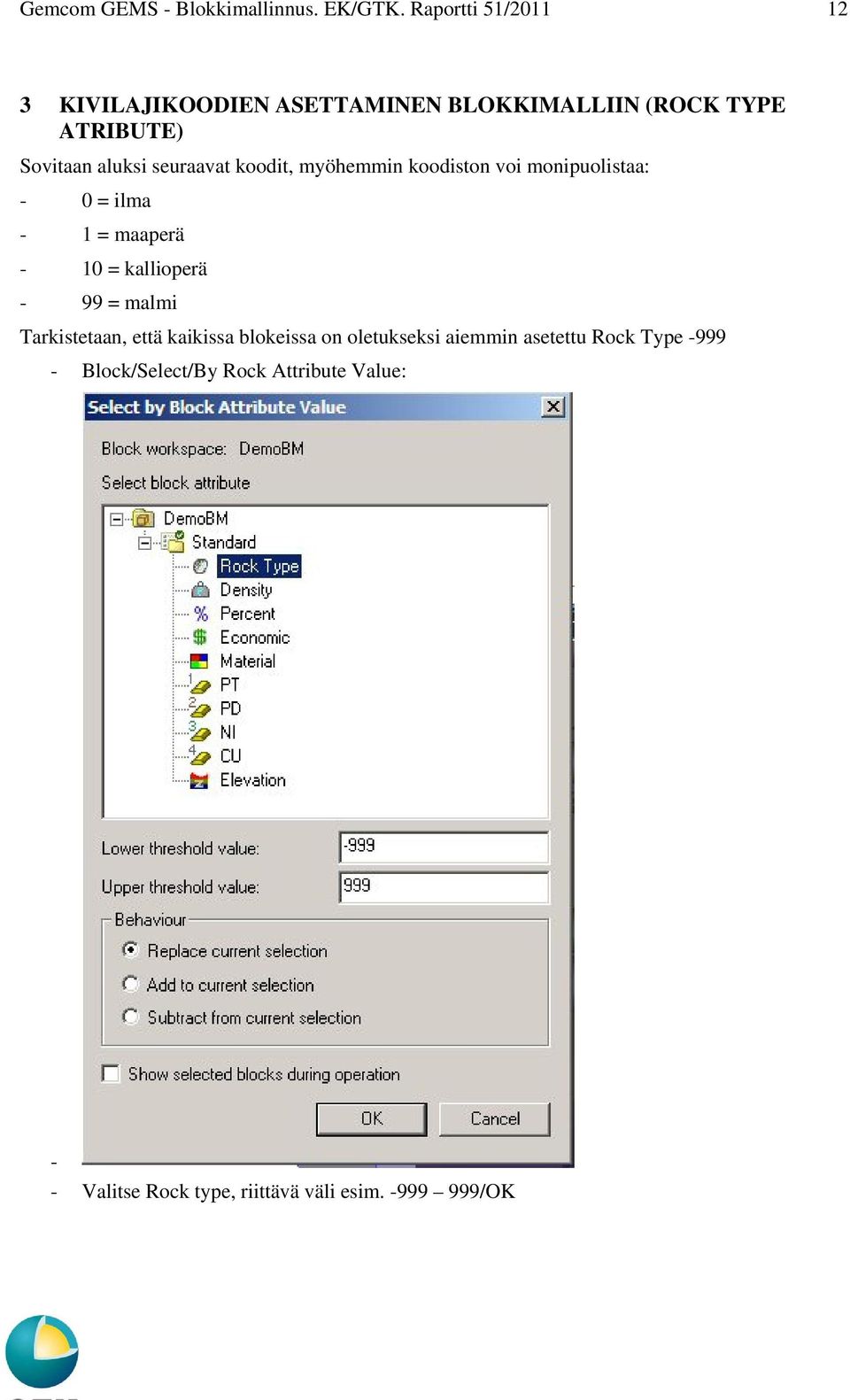

14 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ KIVILAJIKOODIEN ASETTAMINEN BLOKKIMALLIIN (ROCK TYPE ATRIBUTE) Sovitaan aluksi seuraavat koodit, myöhemmin koodiston voi monipuolistaa: 0 = ilma 1 = maaperä 10 = kallioperä 99 = malmi Tarkistetaan, että kaikissa blokeissa on oletukseksi aiemmin asetettu Rock Type 999 Block/Select/By Rock Attribute Value: Valitse Rock type, riittävä väli esim /OK

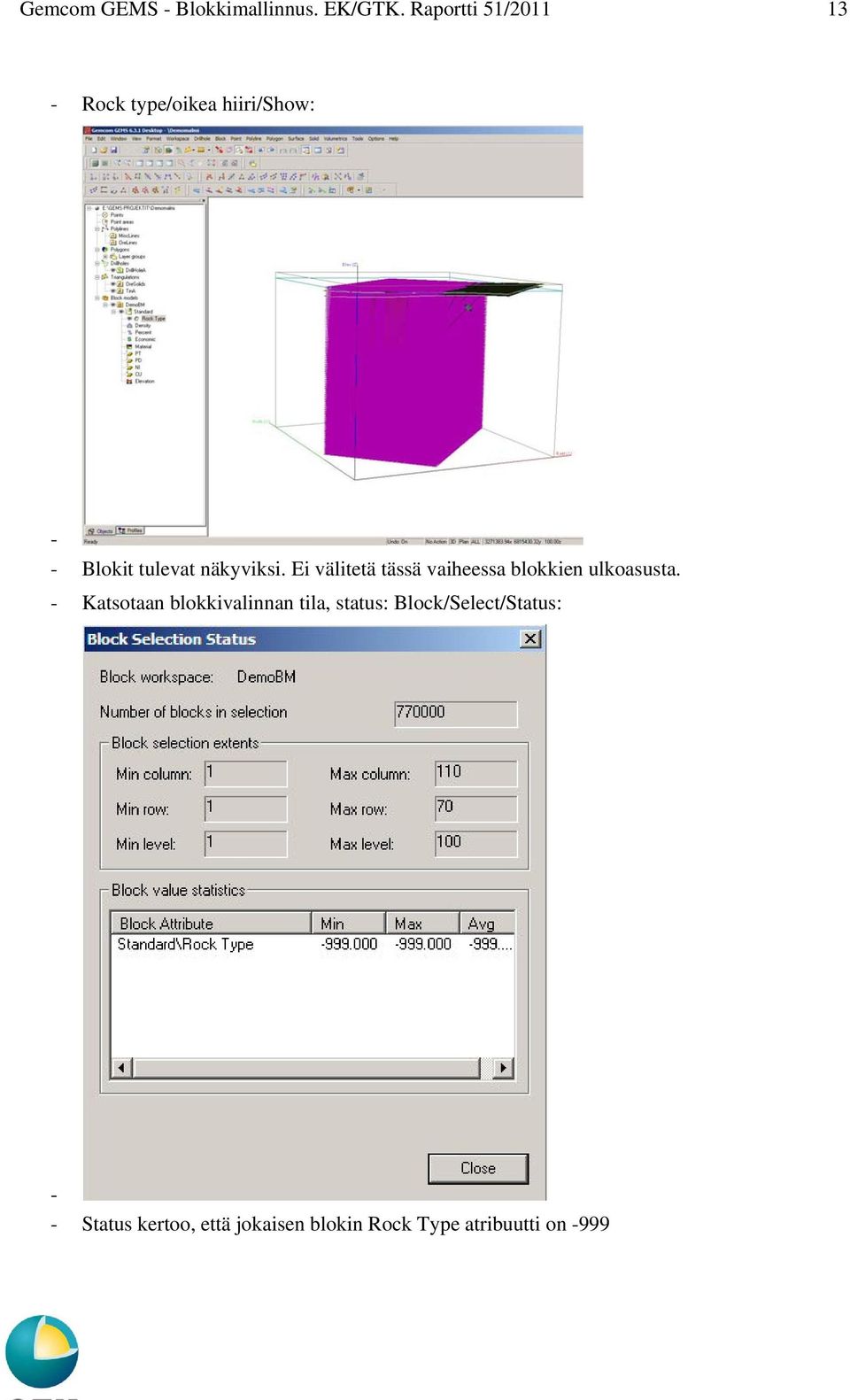

15 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Rock type/oikea hiiri/show: Blokit tulevat näkyviksi. Ei välitetä tässä vaiheessa blokkien ulkoasusta. Katsotaan blokkivalinnan tila, status: Block/Select/Status: Status kertoo, että jokaisen blokin Rock Type atribuutti on 999

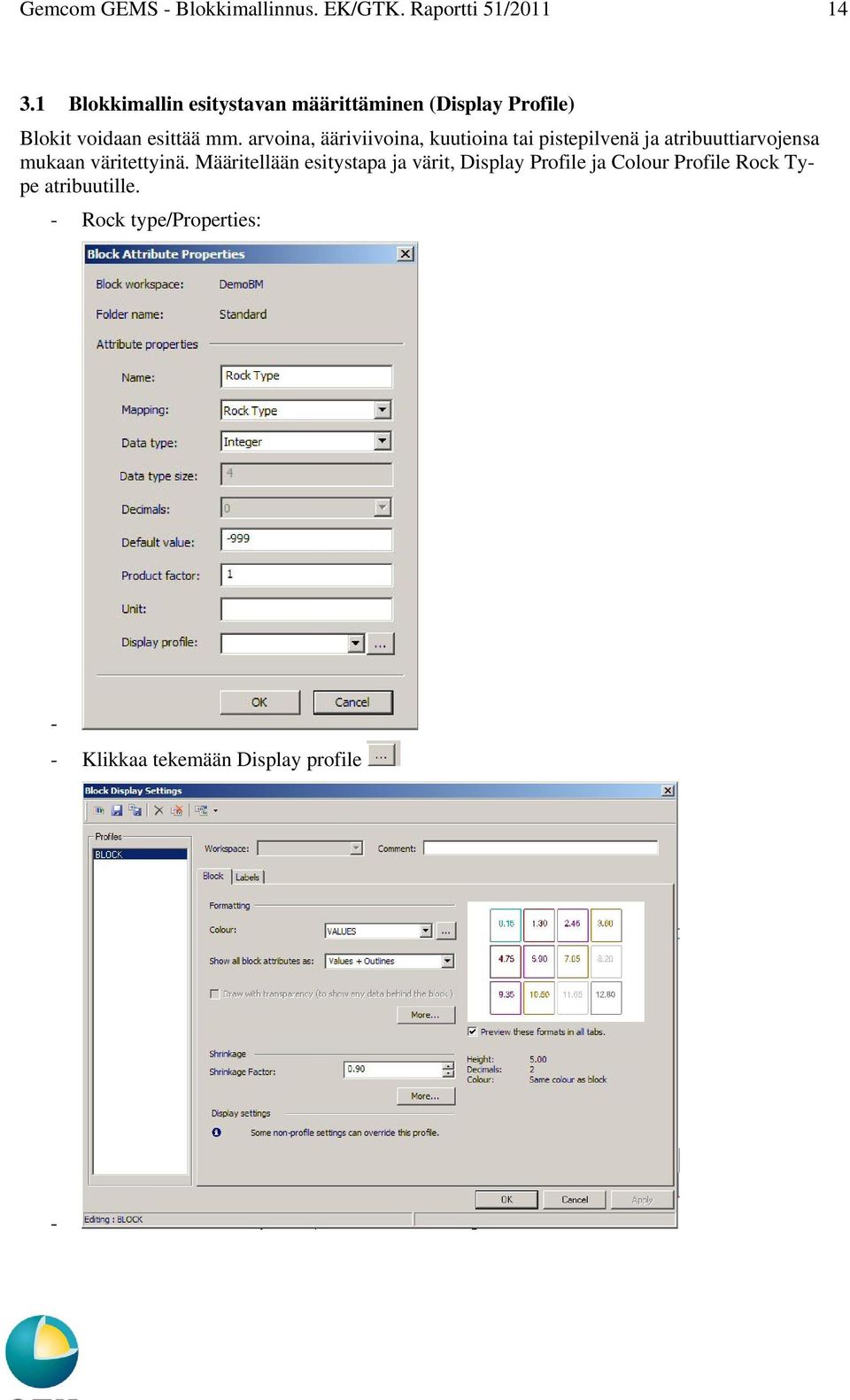

16 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Blokkimallin esitystavan määrittäminen (Display Profile) Blokit voidaan esittää mm. arvoina, ääriviivoina, kuutioina tai pistepilvenä ja atribuuttiarvojensa mukaan väritettyinä. Määritellään esitystapa ja värit, Display Profile ja Colour Profile Rock Type atribuutille. Rock type/properties: Klikkaa tekemään Display profile

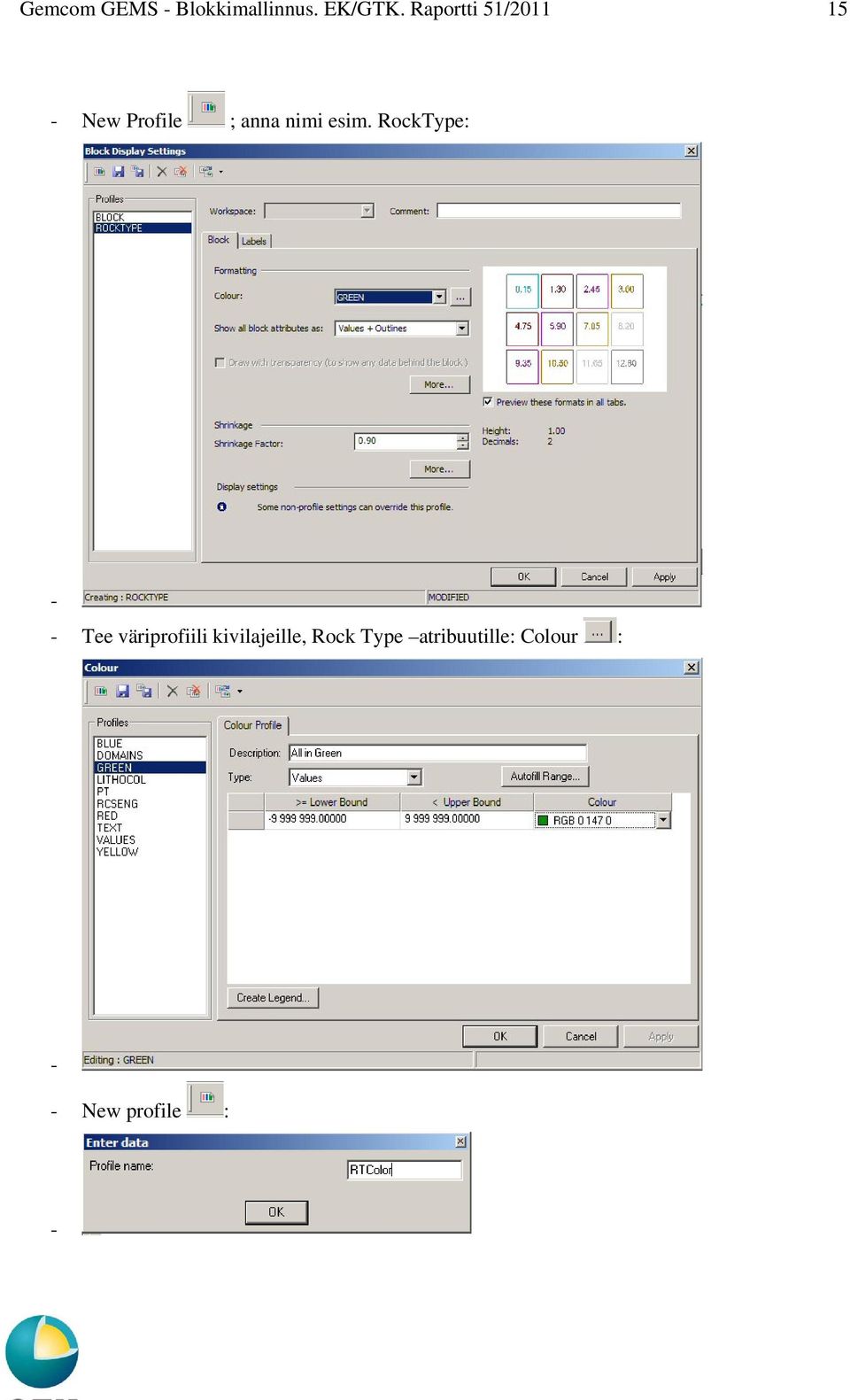

17 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ New Profile ; anna nimi esim. RockType: Tee väriprofiili kivilajeille, Rock Type atribuutille: Colour : New profile :

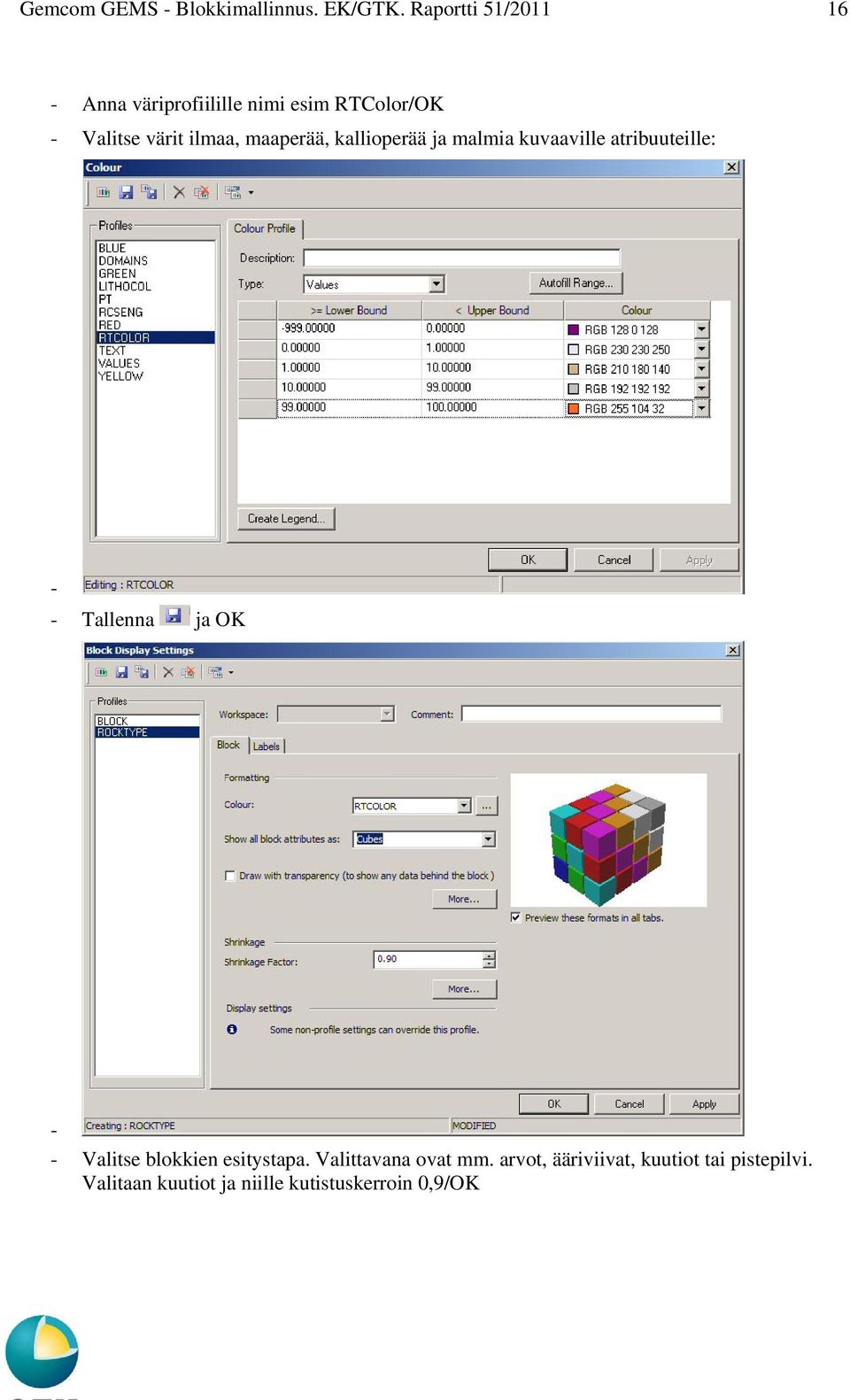

18 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Anna väriprofiilille nimi esim RTColor/OK Valitse värit ilmaa, maaperää, kallioperää ja malmia kuvaaville atribuuteille: Tallenna ja OK Valitse blokkien esitystapa. Valittavana ovat mm. arvot, ääriviivat, kuutiot tai pistepilvi. Valitaan kuutiot ja niille kutistuskerroin 0,9/OK

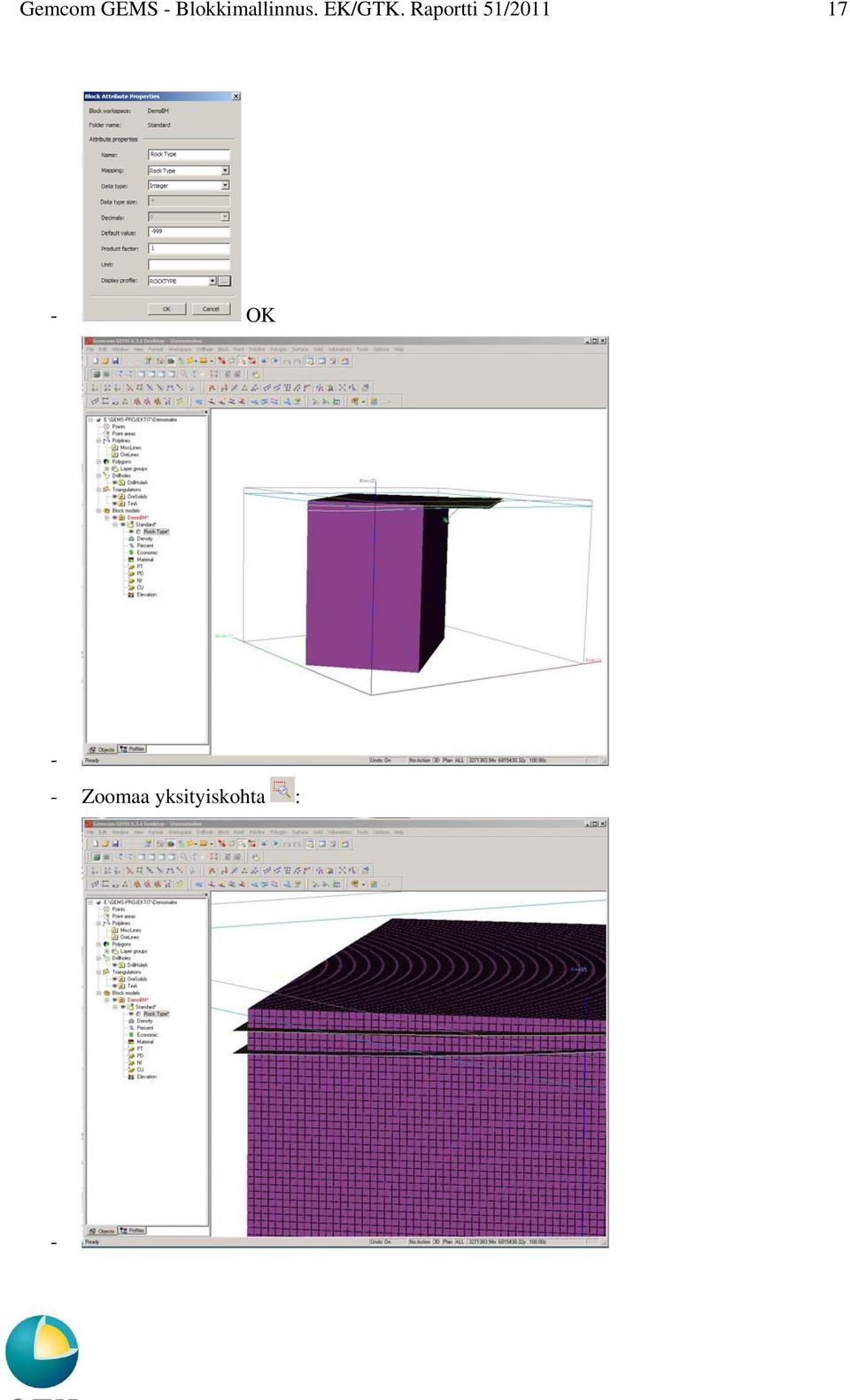

19 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ OK Zoomaa yksityiskohta :

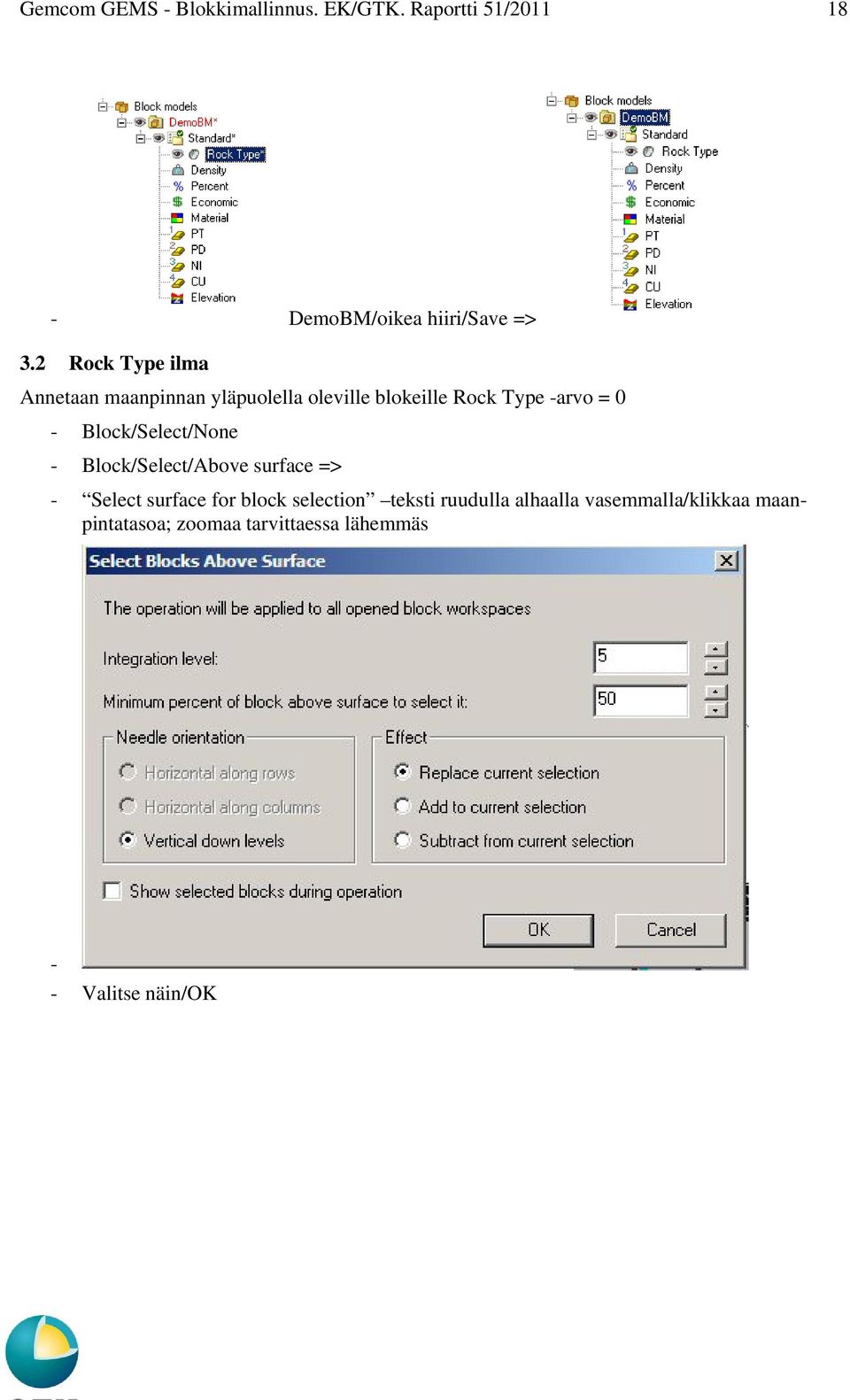

20 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ DemoBM/oikea hiiri/save => 3.2 Rock Type ilma Annetaan maanpinnan yläpuolella oleville blokeille Rock Type arvo = 0 Block/Select/None Block/Select/Above surface => Select surface for block selection teksti ruudulla alhaalla vasemmalla/klikkaa maanpintatasoa; zoomaa tarvittaessa lähemmäs Valitse näin/ok

21 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Asetetaan valituille, maanpinnan yläpuolisille blokeille arvo 0: Rock Type/Initialize: Aseta arvo 0/OK

22 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Ilmablokeilla on nyt vaalea väri. Tarkistetaan valinnan status: Block/Select/Status: Statuksen mukaan valituilla blokilla on nyt arvo 0/Close

23 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ DemoBM/oikea hiiri/save => 3.3 Rock Type maaperä Annetaan maaperäblokeille kallion yläpuolella mutta maanpinnan alapuolella oleville blokeille Rock Type arvo = 1 Block/Select/None Block/Select/Above surface => Select surface for block selection teksti ruudulla alhaalla vasemmalla/klikkaa kalliopintatasoa; zoomaa tarvittaessa lähemmäs Valitse näin/ok

24 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Block/Select/Above Surface: Select surface for block selection teksti vasemmalla alhaalla opastaa; klikkaa MAA PERÄPINTAA Valitse näin; HUOM subtract from /OK

25 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valittuna on nyt maaperäblokit. Annetaan näille Rock type arvoksi 1: RockType/Oikea hiiri/initialize/: Valitse näin; HUOM Blocks in the current selection /OK

26 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Block/Select/Status: Statuksen mukaan valituilla blokilla on nyt arvo 1/Close DemoBM/Oikea hiiri/save 3.4 Rock Type kallioperä Annetaan kallioperäblokeille kalliopinnan alapuolella oleville blokeille Rock Type arvo = 10 Block/Select/None Block/Select/Below surface => Select surface for block selection teksti vasemmalla alhaalla/klikkaa kalliopintatasoa; zoomaa tarvittaessa lähemmäs Valitse näin/ok

27 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ RockType/Oikea hiiri/initialize/: Valitse näin; HUOM Blocks in the current selection /OK

28 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Block/Select/Status: Statuksen mukaan valituilla blokilla on nyt arvo 10/Close DemoBM/Oikea hiiri/save

29 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Rock Type malmi Annetaan malmiblokeille malmisolidin sisällä oleville blokeille Rock Type arvo = 99 Block/Select/None Block/Select/Select inside solid => Select solid for block selection teksti ruudulla vasemmalla alhaalla/klikkaa malmisolidia: Valitse näin/ok

30 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Blokeilla on vielä kallioperäblokin harmaa väri, malmisolidin punainen väri paistaa läpi RockType/Oikea hiiri/initialize/: Anna valituille malmiblokeille Rock Type arvo 99/OK

31 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Block/Select/Status: Statuksen mukaan valituilla blokilla on nyt arvo 99/Close DemoBM/Oikea hiiri/save

32 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ TIHEYSARVON ASETTAMINEN BLOKKIMALLIIN (DENSITY ATRIBU TE) Tiheysmittauksia ei Demomalmista ole, joten annetaan malmiblokeille tiheys 2,9 g/cm3 ja sivukivelle tiheys 2,7 g/cm3. Jos tiheysmittauksia on käytettävissä, ne voidaan interpoloida mittausarvoista samoin kuin seuraavassa kappaleessa interpoloidaan metallipitoisuudet. Interpolointi voidaan rajata kivilajeittain, jos ne on voitu mallintaa solideiksi, 4.1 Tiheysarvon asettaminen malmiblokeille Varmistetaan ensin, että ei ole aktiivista blokkivalintaa: Block/Select/None Valitaan malmiblokit aktiivisiksi: Block/Select/By block attribute value Valitse Rock Type atribuutin arvo välille 99 99/OK

33 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Aktivoi blokkimallin Density atribuutti: Density/Oikea hiiri/show:

34 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Varmista valinta: Block/Select/Status: Asetetaan valittujen malmiblokkien tiheydeksi 2,9 g/cm3: Density/Oikea hiiri/initilalize: Valitse näin/ok

35 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Varmista status:block/select/status: Close Nyt malmiblokkien Rock type on 99 ja tiheys 2,9 DemoBM/Oikea hiiri/save

36 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tiheysarvon asettaminen sivukiviblokeille Varmistetaan ensin, että ei ole aktiivista blokkivalintaa: Block/Select/None Valitaan sivukiviblokit aktiivisiksi: Block/Select/By block attribute value: Valitse Rock Type atribuutin arvo välille 10 10/OK

37 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Varmista status: Block/Select/Status: Close

38 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Asetetaan valittujen sivukiviblokkien tiheydeksi 2,7 g/cm3: Density/Oikea hiiri/initilalize: Valise näin/ok

39 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Varmista status:block/select/status: Nyt sivukiviblokkien Rock Type on 10 ja tiheys 2,7/Close DemoBM/Oikea hiiri/save 4.3 Tiheysatribuutin (Density) värit ja esitystapa Sovitaan, että malmin tiheys esitetään punaisella ja sivukiven harmaalla. Jos tiheysarvoja on mitattu, voidaan väriprofiili tehdä yksityiskohtaisemmaksi Density/Proporties: Siirry tekemään uusi blokkimallin Diplayprofiili; klikkaa Display Profile :

40 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tee uusi blokkimallin Displayprofiili; klikkaa : Anna nimi, esim. Density/OK

41 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Siirry tekemään väriprofiili tiheysarvoille; klikkaa Colour : Tee uusi väriprofiili; klikkaa : Anna väriprofiilille nimi, esim. Dencolor/OK Valitse luokat ja värit esim. näin; riviltä toiselle siirryt tabulaattorilla/ok

42 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse esitysmuodoksi vielä esim. kuutiot, Cubes/OK OK

43 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tässä sivukivi peittää malmin; RockType atribuutti piilotettu (RockType/Oikea hiiri/hide), malmisolidi piilotettu (OreSolid/Oikea hiiri/hide) Katso status; Block/Select/Status: Close

44 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Rajoita näkymä profiilille 150VS; : Tässä sekä sivukiviblokkeja että malmiblokkeja näkyy DemoBM/Oikea hiiri/save 5 PITOISUUKSIEN INTERPOLOINTI BLOKKEIHIN Interpoloidaan Pt, Pd, Ni ja Cuarvot blokkimalliin. Mikäli ko. metalleille ei ole vielä väriprofiileja, voidaan ne tehdä ensin. Ne voi myös poiketa tekemään prosessin aikana. Aluksi on haettava (Extrapolate) käytettävät analyysit omaan pistejoukkotaulukkoon (PointArea Workspace). Ennen interpolointia määritellään interpoloinnin ehdot interpolointiprofiilissa.

45 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Väriprofiilit metalleille Määritellään Pt, Pd, Ni ja Cuarvoille väriprofiilit (Kuten aiemminkin esim. opas Projektin perustaminen, luku 5; opas Blokkimallinnus, luku 3.1). Project View Area/Profiles lehti/colours/oikea hiiri/properties: Luettelossa oleva PTniminen profiili tehtiin komposiitteja varten eikä kata koko Ptjakaumaa. Tee siksi uusi, kattava profiili New Profile Anna nimi, esim. PT_ASSAY/OK

46 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tee kaiken kattava väriskaala; klikkaa AutofilRange/Valitse esim. näin: Tämä kaiken kattava skaala on yleispätevä tietokannan platinaarvoille mutta tiettyihin esityksiin voit tarvita toisenlaista korostusta; esim. blokkimalliin interpolointi tasoittaa huippuarvoja ja blokeista ehkä puuttuvat keltapunahuiput. OK Tallenna /OK

47 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ PT_ASSAY väriprofiili on nyt käytettävissä Tee samalla tavalla väriprofiilit Pd, Ni ja Cuarvoille. Nyt ovat käytettävissä väriprofiilit kaikille metalleille muuallakin kuin blokkimallissa.

48 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Lähtötieto PointArea workspaceen Interpoloinnissa käytettävät näytteet ja analyysit talletetaan PointArea workspacetaulukkoon. Voidaan käyttää oletus workspacea PointAreaA. Workspace/Extract Points Valitse näin

49 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ o Workspace, josta analyysit haetaan: DrillHoleA o Workspace, johon dataa siirretään: PointAreaA o Anna pistejoukolle nimi, esim. AllAssays o Valitse oletusdisplay Profiili POINT tai tee oma Siirry Datalehdelle Valitse näin Siirry Locationlehdelle Koska emme rajoita pisteitä alueellisesti, käytetään oletusarvoja

50 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Siirry Filterlehdelle Koska haluamme tähän pistejoukkoon kaikki analyysit, käytetään oletusarvoja OK Tässä on vielä mahdollisuus valintoihin/ok

51 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Lyhyt ilmoitus prosessista/ok PointAreaA*/Oikea hiiri/save Tarkista DataEditorissa pistevalinta: Workspace/Start DataEditor:

52 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse PointAreaA/Select: File/Close Data Editor tai 5.3 Interpolointiprofiilin teko Interpoloinnin ehdot määritellään interpolointiprofiilissa; tehdään ensin profiili Ptanalyysien interpoloimiseksi blokkimalliin: Tools/Geostatistics/Interpolation/Interpolation profile:

53 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tehdään uusi pofiili; New Profile : Anna nimi, esim. PT_INT/OK Valitse näin

54 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ o Calculation method: Inverse Distance (Anisotropic) o Inversedistance power: 2 o Number of samples to use: Minimum esim. 2; Maximum esim. 12 Siirry Data and Constraintslehdelle Valitse block workspace DemoMB Klikkaa Data selection: Klikkaa By blocks

55 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse Use the blocks that you select before interpolation starts Klikkaa By rock codes Valitse block attribute, josta block code katsotaan

56 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse tästä Rock Type/OK Valitse näin o Target rock code: 99 o Point area workspace: pointareaa o Point area: AllAssays o Grade field: PT

57 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Poikkea määrittelemään hakuellipsi: ; hakuellipsin voit määritellä myös menemällä suoraan valikoista Tools/Geostatistics/Interppolation/Other profiles/search Ellipse: Tee uusi profiili: New Profile : Anna esim. nimi Elli_1/OK Valitse näin

58 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ o Esiintymän anisotropian ilmaisemiseen on GEMS:ssä monipuoliset mahdollisuudet mutta tässä niitä ei voisi perusteellisesti selvittää. Tämä valinta perustuu havaintoon, että esiintymä on SWNE suuntainen ja se on lähes pysty. Todetaan, että principal Azimuth on 315, Principal Dip 90 ja Intermediate Azimuth SWNE eli 45. Asetetaan hakusäde 100 m:iin trendin kulun suunnassa, 100 m:iin kaateen (pysty)suunnassa ja 25 m:iin esiintymän poikkisuunnassa. Valinnat on hyvä tarkistaa myöhemmin tarkastelemalla interpoloinnin suuntautumista blokistossa.; syntyvät kiekot pitäisi olla esiintymän suuntaisia. OK Klikkaa By values:

59 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse esim. näin; ilmeisesti näin sinullakin oletuksena Klikkaa Results: Klikkaa Block models:

60 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Laita ruksi paikkaa Save the grade results in grade attributes ja mene valitsemaan attribuutti/ valitse PT: OK Klikkaa Display:

61 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse Colour profile for blocks and points: PT_ASSAY Klikkaa Reporting options: Valitse esim. näin Klikkaa Cross validation:

62 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse näin; luultavasti oletuksenasi Klikkaa Advanced options: Valitse näin; luultavasti oletuksenasi Tallenna/OK

63 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tehdään vastaavat interpolointiprofiilit Pd Ni, ja Cuarvojen interpoloimiseksi. Käytetään hyväksi äsken tehtyä Ptinterpolointipprofiilia; talletetaan se uudella nimellä ja tehdään pienet muutokset niihin. Tarvittavat muutokset Pdinterpolointiprofiilille: Tools/Geostatistics/Interpolation/Interpolation Profile

64 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Save Profile As Anna nimi PD_INT/OK Valitse Data and Constraints lehti/by rock codes/valitse siihen näin: Muutat siis vain PT:n PD:si

65 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse Data and Constraints lehti/block models/valitse siihen Standard / PD: Muutat siis vain PT:n PD:si Valitse Data and Constraints lehti/display/valitse siihen väriprofiiliksi PD_ASSAY: Siis vain väriprofiilin vaihto/ok

66 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tee samalla tavalla vastaavat interpolointiprofiilit Ni ja Cuarvojen interpoloimiseksi. Käytä hyväksi Ptinterpolointipprofiilia; talleta ne uudella nimellä ja tee pienet muutokset niihin.

67 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Pitoisuuksien interpolointi blokkeihin Interpoloidaan Pt, Pd, Ni ja Cupitoisuudet blokkimalliin käyttäen edellä tehtyjä interpolointiprofiileja sekä PointAreaA:han talletettuja analyysitietoja. Jos blokkimalli DemoBM on suljettuna, avaa se ensin: Project Wiev Area/Objectslehti/DemoBM/Oikea hiiri/open: Klikkamalla + merkkiä standard sanan edessä, blokkimallin atribuutit tulevat näkyviin: Valitaan aktiivisiksi malmiblokit käyttäen hyväksi tietoa, että ne on merkattu RockType atribuutin arvolla 99. Interpolointiprofiileihin asetettiin myös ehto hakea blokkeja, joilla on kyseinen atribuuttiarvo. Block/Select/Select by Block Attribute Value Valitse seuraavasti:

68 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ OK Aseta Rock Type atribuutti näkyväksi: ProjectWievArea/RockType/Show: Tarkistetaan valinta; Block/Select/Status:

69 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Status kertoo, että vain kaikki malmiblokit ovat aktiivisia/close Tehdään nyt interpolointi: Tools/Geostatistics/Interpolation/Interpolate and Report: Avaa tähän ponnahdusvalikosta interpolointiprofiilit; voit interpoloida yhden metallin kerrallaan tai valita useita; valitaan kaikki neljä:

70 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ OK Interpolointi käynnissä

71 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Ilmoitus 4 onnistuneesta interpoloinnista. Prosessit on raportoitu yksityiskohtaisesti yllä mainituissa hakemistoissa ja tiedostoissa. Klikkaa View Report File: Raportin loppuosa (yllä) kertoo mm. Ptatribuutin blokkikeskiarvon, näytteiden keskiarvon, malmiblokkien määrän (143868; Rock Type niissä = 99), interpoloitujen blokkien määrän (136763), blokkien määrän, joille hakusäteellä on liian vähän näytteitä (48) ja blokkien määrän, joille ei ole hakusäteellä näytteitä (7057). Close Tee myös Ptatribuutti näkyväksi; ProjectWievArea/PT/Show:

72 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Älä välitä vielä ulkoasusta mutta katso status: Block/Select/Status: Huomaat, että statuksen arvot poikkeavat interpolointiraportin arvoista. Tämä johtuu siitä, että interpolointiraportissa eivät ole mukana ne 99blokit, jotka eivät interpoloituneet mutta saivat arvon 0. Tarkistetaan tämä seuraavassa: Close Tee blokkivalinta, jossa on vain nollaa suuremmat Ptarvot; Block/Select/By Block Attribute Value:

73 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ OK Nämä tiedot vastaavat interpolointiraportin lukuja

74 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Close Talleta blokkimalli; ProjectWievArea/Oikea hiiri DemoMB*/Save: 5.5 Pitoisuusblokkien (Pt, Pd, Ni, Cu) esittäminen näytöllä (Block Display Profile) Piilota pisteet AllAssays PointAreaA:ssa; ProjectWievArea/PointAreaA/Oikea hiiri/hide: Piilota malmisolidi OreSolid; ProjectWievArea/OreSolids/Oikea hiiri/hide: Piilota pintamallit; ProjectWievArea/TinA/Oikea hiiri/hide: Piilota Rock Type blokkiatribuutti; ProjectWievArea/Rock Type/Oikea hiiri/hide: Tässä on nyt vain Ptblokit aktiivisina:

75 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tehdään profiili blokkien esittämiseksi paremmin: ProjectWievArea/PT/Oikea hiiri/properties: Poikkea tekemään Display profile ; klikkaa :

76 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tee uusi profiili; klikkaa New Profile; : Anna nimi, esim. PL_BLOCK/OK Valitse esim. näin

77 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Tallenna /OK OK Zoomaa:

78 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Kaikkia Ptarvoja edustava väriprofiili PT_ASSAY ei ole tässä esityksessä paras; vain sinivihreät värit ovat käytössä. Voit tehdä sopivamman väriprofiilin ja sijoittaa sen (Block) Display Profiiliin. Talleta blokkimalli: Project Wiev Area/DemoBM/Oikea hiiri/save Tee samalla tavalla (Block) Display Profile myös Pd, Ni ja Cuatribuuteille.

79 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ MINERAALIVARANNON ARVIOINTI BLOKKIMALLISTA ERI RAJA ARVOILLA (CUT OFFARVOILLA) Blokkimallin avulla voidaan laskea mineraalivarannon massa ja vastaava keskipitoisuus eri rajaarvoilla. Tuloksista voidaan laatia varantokäyriä. Lasketaan varantoarvio käyttäen platinapitoisuuksia rajaarvona. Varsinkin jos blokkimalli on suuri, voi blokkimallin piilottaa: Block/Display/Display Overrides: Poista ruksi kohdasta Show block model data : OK:

80 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Aseta Rock Type, Density, Pt, Pd, Ni ja Cuatribuutit näkyviksi ( Show; blokit eivät näy mutta toimivat aktiivisina) Project Wiev Area/ao. atribuutti/oikea hiiri/show: Aloitetaan blokkivalinta puhtaalta pöydältä poistamalla mahdollinen valinta: Block/Select/None Tarkista status; Block/Select/Status: Close

81 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitaan blokit rajaarvolla Pt = 0,1 Block/Select/By Atribute value: Valitse seuraavasti: OK

82 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Näytössö ei tapahdu mitään tässä vaiheessa Tulostetaan valinnasta raportti Exceliin: Project Wiev Area/DemoBM/Oikea hiri/statistics Valitse seuraavasti: Report

83 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Excel raportti ilmoittaa Pt, Pd, Ni ja Cukeskipitoisuudet (Average) Ptpitoisuuden rajaarvolla Pt = 0,1. Raportissa on myös blokkien määrä (Number); kun tiedät blokin koon ja tiheyden voit laskea esim. Excelissä varannon massan. Close Näytössö ei tapahdu mitään tässä vaiheessa Valitaan blokit rajaarvolla Pt = 0,3 Block/Select/By Atribute value:

84 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Valitse seuraavasti; pudotetaan valinnasta alle Pt < 0,3: OK Project Wiev Area/DemoBM/Oikea hiiri/statistics

85 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Report Close

86 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Näytössö ei tapahdu mitään tässä vaiheessa Valitaan blokit rajaarvolla Pt = 0,3 Block/Select/By Atribute value: Valitse seuraavasti; pudotetaan valinnasta alle Pt < 0,5: OK

87 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Project Wiev Area/DemoBM/Oikea hiiri/statistics Report Close

88 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Näytössö ei tapahdu mitään tässä vaiheessa Kun tiedämme blokkien määrän ja keskipitoisuudet Ptpitoisuuden rajaarvoilla 0,1, 0,3 ja 0,5, voimme piirtää varantokäyrät rajaarvon (cut off) funktiona. Katsotaan vielä, miltä näyttää viimeinen valinta; piilota ensin kaikki muut attribuutit paitsi Pt Project Wiev Area/ko. atribuutti/hide Aseta blokkimalli näkyväksi; Block/Display/Display Overrides; laita ruksi paikkaan Show block model data : OK

89 Gemcom GEMS Blokkimallinnus. EK/GTK. Raportti 51/ Kierrä ja zoomaa: Interpoloinnin muoto vahvistaa hakuellipsin suuntauksen sellaiseksi kuin oli päätetty; haulla on pitempi säde kaateen ja kulun suunnassa ja lyhyt säde kohtisuorassa pystyä, laattamaista esiintymää. 7 VOLUMETRICS RAPORTOINTI GEMS:n Volumetrics valikossa on monipuoliset työkalut blokkimalliarvion laadintaan ja esittämiseen (Volumetrics/Report reserves). 8 GEOSTATISTIIKKA GEMS:ssä on monipuoliset geostatistiikan työkalut mineraalivarannon arvioimiseksi ja muuhun datan interpolointiin. Geostatistiikan käytön selvittäminen vaatisi oman raporttinsa.
