2 Johdanto 1 Johdanto Tämä lisäys täydentää mallin SUPERB omistajan käsikirjaa, julkaisu (jatkossa: Käsikirja). Lisäyksen tiedot kumoavat käsikirjan vastaavat tiedot. Erikoisvarusteet on merkitty tähdellä *. Hyvää matkaa! Škoda Auto a.s. Monitoiminäyttö (ajotietokone)* Monitoiminäytössä on (varustuksen mukaan) seuraavat tiedot: Öljyn lämpötila Ohje Kun öljyn lämpötila on alle 50 C tai öljyn lämpötilan mittauksessa on virhe, näytetään lämpötilan sijasta kolme viivaa. Informaationäyttö* () Asetukset Valikossa Setup (asetukset) voit valita (auton varustuksen mukaan) seuraavat valikkokohdat: Autom. blind (Autom. rullapeite) Punainen symboli Punaisten symbolien merkitys: DSG-automaattivaihteiston* kytkimen ylikuumeneminen DSG-automaattivaihteiston* kytkimen lämpötila sivu 1 Jos DSG-automaattivaihteiston kytkimen lämpötila on liian korkea, tulee informaationäyttöön* symbol ja varoitusteksti: Gearbox overheated: Stop! Owner's man.! (Vaihteisto ylikuumentunut: Seis! Ohjekirja!) Lisäksi kuuluu merkkiääni. HUOMIO! Jos joudut pysähtymään autoon tulleen vian vuoksi, pysäköi auto turvallisen välimatkan päähän ajokaistasta, sammuta moottori ja kytke varoitusvilkut päälle. Varoitus! Jos automaattivaihteiston kytkin on ylikuumentunut, pysäytä auto ja sammuta moottori. Odota, kunnes merkkivalo ja varoitusteksti sammuvat - vaihteiston rikkoutumisen vaara! Voit jatkaa ajamista, kun merkkivalo ja varoitusteksti ovat sammuneet. Automaattinen rullapeite () Tässä voit ottaa aktivoida / poistaa aktivoinnin toiminnosta, jolla tavaratilan rullapeite kelautuu sisään automaattisesti, kun avaat tavaratilan luukun.

3 2 Elektroninen ajonvakautusjärjestelmä (ESP)* Elektroninen ajonvakautusjärjestelmä (ESP)* Avaimen pariston vaihto Kuva 1 ESP-näppäin Kuva 2 Avaa avaimen kansi. Merkkivalo vilkkuu nopeasti, kun ESP vaikuttaa auton toimintaan. ESP-järjestelmää ei voi kytkeä pois toiminnasta. Näppäintä kuva 1 painamalla kytkeytyy vain ASR-järjestelmä pois toiminnasta. Silloin merkkivalo vilkkuu hitaasti. Jos ESP-järjestelmässä on vika, merkkivalo palaa jatkuvasti. Jos merkkivalo palaa heti moottorin käynnistymisen jälkeen, ESP-järjestelmä voi olla kytketty pois toiminnasta teknisistä syistä. Tässä tapauksessa voit kytkeä ESPjärjestelmän uudelleen toimintaan katkaisemalla ja kytkemällä virran uudelleen. Kun merkkivalo sammuu, ASR-järjestelmä on taas täysin toimintakuntoinen. Kuva 3 Keskuslukituksen radiokaukoohjain ja avain Jokaisessa radiokauko-ohjainavaimessa on kannen AB alla paristo kuva 2. Paristo on tyhjentynyt, jos jotakin avaimen näppäintä painettaessa punainen merkkivalo A ei pala kuva 3. Vaihda paristo seuraavasti: Taita avain esiin. Paina paristokoteloa peukalolla tai litteällä ruuvitaltalla nuolten A1 kuva 2 kohdista. Poista tyhjentynyt paristo avaimesta painamalla paristoa alaspäin nuolen A2 osoittamasta paikasta kuva 2. Laita uusi paristo avaimeen. Varmista, että pariston merkintä + osoittaa ylöspäin. Oikea napaisuus on kuvattu kotelon kannessa. Asenna kansi avaimeen. Paina sitä niin, että se lukkiutuu kuuluvasti.

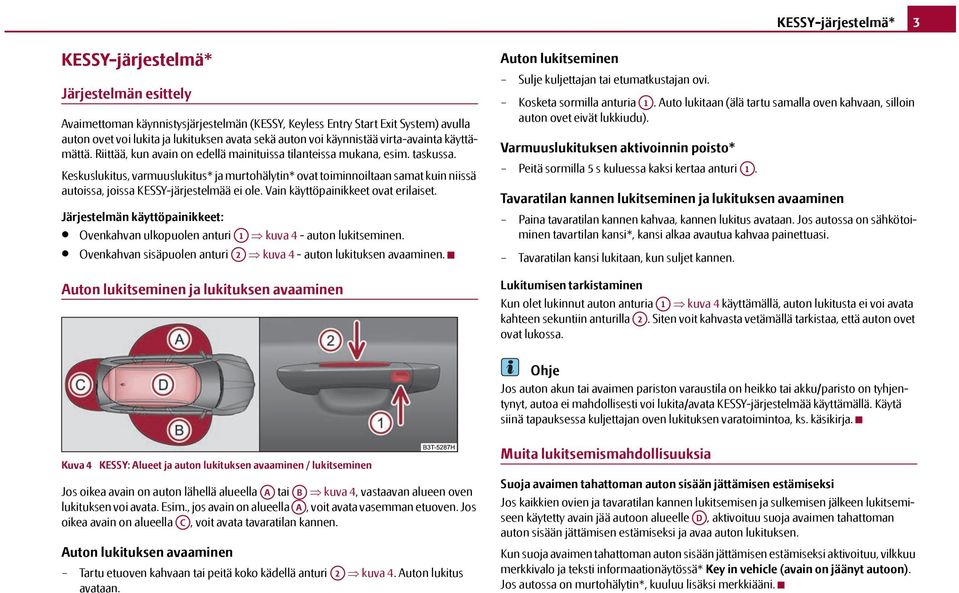

4 KESSY-järjestelmä* 3 KESSY-järjestelmä* Järjestelmän esittely Avaimettoman käynnistysjärjestelmän (KESSY, Keyless Entry Start Exit System) avulla auton ovet voi lukita ja lukituksen avata sekä auton voi käynnistää virta-avainta käyttämättä. Riittää, kun avain on edellä mainituissa tilanteissa mukana, esim. taskussa. Keskuslukitus, varmuuslukitus* ja murtohälytin* ovat toiminnoiltaan samat kuin niissä autoissa, joissa KESSY-järjestelmää ei ole. Vain käyttöpainikkeet ovat erilaiset. Järjestelmän käyttöpainikkeet: Ovenkahvan ulkopuolen anturi A1 kuva 4 - auton lukitseminen. Ovenkahvan sisäpuolen anturi A2 kuva 4 - auton lukituksen avaaminen. Auton lukitseminen ja lukituksen avaaminen Auton lukitseminen Sulje kuljettajan tai etumatkustajan ovi. Kosketa sormilla anturia A1. Auto lukitaan (älä tartu samalla oven kahvaan, silloin auton ovet eivät lukkiudu). Varmuuslukituksen aktivoinnin poisto* Peitä sormilla 5 s kuluessa kaksi kertaa anturi A1. Tavaratilan kannen lukitseminen ja lukituksen avaaminen Paina tavaratilan kannen kahvaa, kannen lukitus avataan. Jos autossa on sähkötoiminen tavartilan kansi*, kansi alkaa avautua kahvaa painettuasi. Tavaratilan kansi lukitaan, kun suljet kannen. Lukitumisen tarkistaminen Kun olet lukinnut auton anturia A1 kuva 4 käyttämällä, auton lukitusta ei voi avata kahteen sekuntiin anturilla A2. Siten voit kahvasta vetämällä tarkistaa, että auton ovet ovat lukossa. Ohje Jos auton akun tai avaimen pariston varaustila on heikko tai akku/paristo on tyhjentynyt, autoa ei mahdollisesti voi lukita/avata KESSY-järjestelmää käyttämällä. Käytä siinä tapauksessa kuljettajan oven lukituksen varatoimintoa, ks. käsikirja. Kuva 4 KESSY: Alueet ja auton lukituksen avaaminen / lukitseminen Jos oikea avain on auton lähellä alueella A tai AB kuva 4, vastaavan alueen oven lukituksen voi avata. Esim., jos avain on alueella A, voit avata vasemman etuoven. Jos oikea avain on alueella AC, voit avata tavaratilan kannen. Auton lukituksen avaaminen Tartu etuoven kahvaan tai peitä koko kädellä anturi A2 kuva 4. Auton lukitus avataan. Muita lukitsemismahdollisuuksia Suoja avaimen tahattoman auton sisään jättämisen estämiseksi Jos kaikkien ovien ja tavaratilan kannen lukitsemisen ja sulkemisen jälkeen lukitsemiseen käytetty avain jää autoon alueelle AD, aktivoituu suoja avaimen tahattoman auton sisään jättämisen estämiseksi ja avaa auton lukituksen. Kun suoja avaimen tahattoman auton sisään jättämisen estämiseksi aktivoituu, vilkkuu merkkivalo ja teksti informaationäytössä* Key in vehicle (avain on jäänyt autoon). Jos autossa on murtohälytin*, kuuluu lisäksi merkkiääni.

5 4 Sähkötoiminen tavaratilan luukku* () Informaationäytön* tekstit Joitakin informaationäytön* KESSY-järjestelmää koskevia varoituksia ja ilmoituksia: No key Teksti No key ( Ei avainta ) näkyy, jos aiot käynnistää moottorin eikä autossa ole oikeaa avainta. Näin voi käydä, jos avain on auton ulkopuolella, avaimen paristo on tyhjentynyt, avain on vikaantunut tai sähkömagneettisessa kentässä on vahvoja häiriöitä. Key not found (Avainta ei löydy.) Teksti näkyy, jos sytytysvirta on kytkettynä tai moottori on käynnissä mutta järjestelmä ei löydä autosta oikeaa avainta. Keyless defective (Keyless-vika.) KESSY-järjestelmässä on vika. Ota yhteys huoltoon. Ikkunoiden mukavuuskäyttö Jos pidät sormea autoa lukitessasi anturilla A1 sivu 3, kuva 4 yli 2 s, avoinna olevat ikkunat ja lasikattoikkuna suljetaan. Kun vapautat anturin A1, sulkeutuminen keskeytyy. Ikkunoiden ja lasikattoikkunan sulkeutuminen jatkuu, kun kosketat uudelleen anturia A1. Jos sulkiessasi ikkunoita ja lasikattoikkunaa anturia A1 käyttäen kosketat anturia A2 tai vedät ovenkahvasta, kaikki ikkunat lasikattoikkuna avautuvat jälleen. Sähkötoiminen tavaratilan luukku* () Esittely Renew key battery! (Vaihda avaimen paristo!) Avaimen pariston varaustila on matala, vaihda paristo. Auton pysäköiminen Jos auton lukitusta ei avata 60 tunnin kuluessa, eumatkustajan ovenkahvan anturien A1 ja A2 sivu 3, kuva 4 aktivointi poistuu. Yhden seuraavista ehdoista on toteuduttava, jotta aktivointi tulee uudelleen voimaan: Kuljettajan oven lukituksen avaaminen anturilla A2 sivu 3, kuva 4, tavaratilan kannen kahvan painaminen, auton ovien lukituksen avaaminen kauko-ohjainavaimen näppäintä painamalla, kuljettajan oven lukituksen avaaminen varatoiminnolla (ks. käsikirja). Jos auton lukitusta ei avata 90 tunnin kuluessa, poistuu myös kuljettajan ovenkahvan anturien A1 ja A2 sivu 3, kuva 4 aktivointi. Yhden seuraavista ehdoista on toteuduttava, jotta aktivointi tulee uudelleen voimaan: auton ovien lukituksen avaaminen kauko-ohjainavaimen näppäintä painamalla, kuljettajan oven lukituksen avaaminen varatoiminnolla (ks. käsikirja). Kuva 5 Tavaratilan luukun käyttö Kuva 6 Tavaratilan luukun käyttö - keskikonsolin näppäin Sähkötoimisen tavaratilan luukun käyttämiseen on useita vaihtoehtoja:

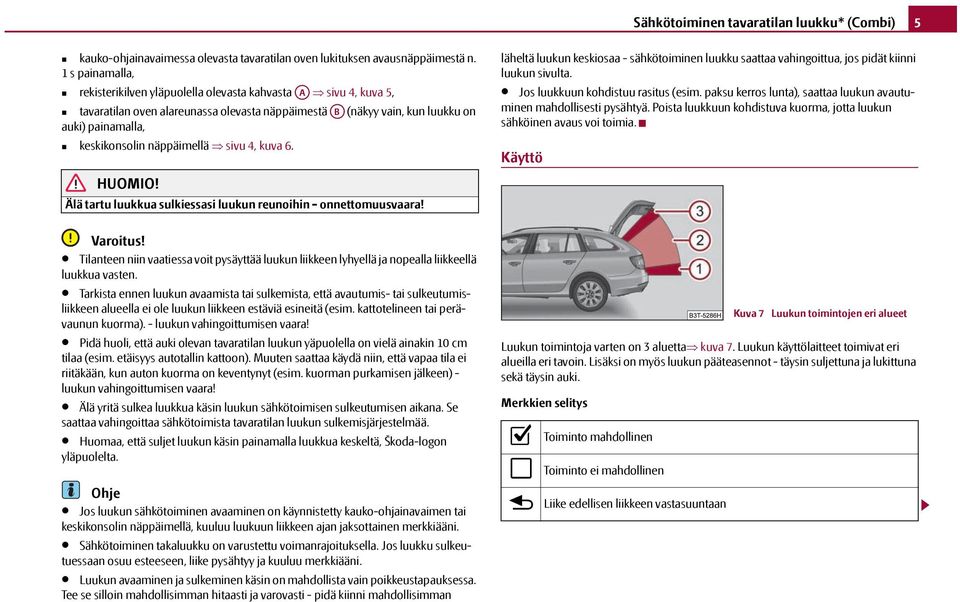

6 Sähkötoiminen tavaratilan luukku* () 5 kauko-ohjainavaimessa olevasta tavaratilan oven lukituksen avausnäppäimestä n. 1 s painamalla, rekisterikilven yläpuolella olevasta kahvasta A sivu 4, kuva 5, tavaratilan oven alareunassa olevasta näppäimestä AB (näkyy vain, kun luukku on auki) painamalla, keskikonsolin näppäimellä sivu 4, kuva 6. HUOMIO! Älä tartu luukkua sulkiessasi luukun reunoihin - onnettomuusvaara! läheltä luukun keskiosaa - sähkötoiminen luukku saattaa vahingoittua, jos pidät kiinni luukun sivulta. Jos luukkuun kohdistuu rasitus (esim. paksu kerros lunta), saattaa luukun avautuminen mahdollisesti pysähtyä. Poista luukkuun kohdistuva kuorma, jotta luukun sähköinen avaus voi toimia. Käyttö Varoitus! Tilanteen niin vaatiessa voit pysäyttää luukun liikkeen lyhyellä ja nopealla liikkeellä luukkua vasten. Tarkista ennen luukun avaamista tai sulkemista, että avautumis- tai sulkeutumisliikkeen alueella ei ole luukun liikkeen estäviä esineitä (esim. kattotelineen tai perävaunun kuorma). - luukun vahingoittumisen vaara! Pidä huoli, että auki olevan tavaratilan luukun yäpuolella on vielä ainakin 10 cm tilaa (esim. etäisyys autotallin kattoon). Muuten saattaa käydä niin, että vapaa tila ei riitäkään, kun auton kuorma on keventynyt (esim. kuorman purkamisen jälkeen) - luukun vahingoittumisen vaara! Älä yritä sulkea luukkua käsin luukun sähkötoimisen sulkeutumisen aikana. Se saattaa vahingoittaa sähkötoimista tavaratilan luukun sulkemisjärjestelmää. Huomaa, että suljet luukun käsin painamalla luukkua keskeltä, Škoda-logon yläpuolelta. Ohje Jos luukun sähkötoiminen avaaminen on käynnistetty kauko-ohjainavaimen tai keskikonsolin näppäimellä, kuuluu luukuun liikkeen ajan jaksottainen merkkiääni. Sähkötoiminen takaluukku on varustettu voimanrajoituksella. Jos luukku sulkeutuessaan osuu esteeseen, liike pysähtyy ja kuuluu merkkiääni. Luukun avaaminen ja sulkeminen käsin on mahdollista vain poikkeustapauksessa. Tee se silloin mahdollisimman hitaasti ja varovasti - pidä kiinni mahdollisimman Luukun toimintoja varten on 3 aluetta kuva 7. Luukun käyttölaitteet toimivat eri alueilla eri tavoin. Lisäksi on myös luukun pääteasennot - täysin suljettuna ja lukittuna sekä täysin auki. Merkkien selitys Toiminto mahdollinen Toiminto ei mahdollinen Liike edellisen liikkeen vastasuuntaan Kuva 7 Luukun toimintojen eri alueet

7 6 Sähkötoiminen tavaratilan luukku* () Tavaratilan luukun käyttö avaimella ja keskikonsolin näppäimellä Toiminto Luukku kiinni Tavaratilan luukkua ei voi käyttää avaimesta, jos sytytysvirta on kytkettynä. Jos auto on lukittu ulkopuolelta, ei tavaratilan luukkua voi käyttää keskikonsolin sivu 4, kuva 6 näppäimestä. Tavaratilan luukun käyttö kahvasta A Alue Luukku auki Avaaminen Pysäyttäminen Sulkeminen Toiminto Luukku kiinni A1 A2 A3 Alue A1 A2 A3 Luukku auki Avaaminen Pysäyttäminen Sulkeminen Tavaratilan luukun käyttö kahvasta A sivu 4, kuva 5 on mahdollista vain, kun auto ei ole lukittuna. Tavaratilan luukun käyttö sisäpuolella olevasta näppäimestä AB Toiminto Luukku kiinni Alue A1 A2 A3 Luukku auki Avaaminen Pysäyttäminen Sulkeminen Tavaratilan luukun käyttö sisäpuolella olevasta näppäimestä AB sivu 4, kuva 5 on mahdollista vain, kun tavaratilan luukku on auki. Merkkiäänet Merkkiäänet ovat aktivoituina tavaratilan luukun sähköisen toiminnon aikana. Niiden tarkoitus on turvallisuuden varmistaminen. Ne myös tiedottavat toiminnon onnistumisesta. Merkkiääni Tila Jaksottainen ääni Avaaminen (avaimen tai keskikonsolin näppäimellä sivu 4, kuva 6) 1 jatkuva ääni Voimanrajoitin 3 nousevaa ääntä Luukun asennon tallentumisen vahvistusääni 3 samaa ääntä Häiriö Ohje Alue A3 sivu 5, kuva 7 laajenee suhteellisesti sen mukaan, miten luukun yläasento on asetettu sivu 7, Luukun yläasennon asettaminen. Kun säädät luukun yläasentoa alueella A2, alue A3 ei aktivoidu, alue A2 muuttuu suhteessa asetettuun luukun yläasentoon.

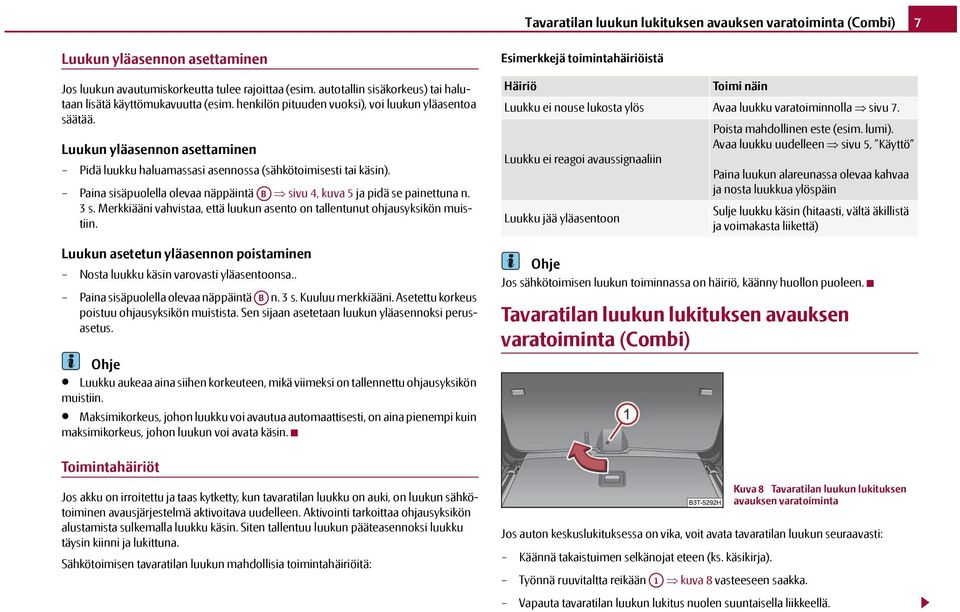

8 Tavaratilan luukun lukituksen avauksen varatoiminta () 7 Luukun yläasennon asettaminen Jos luukun avautumiskorkeutta tulee rajoittaa (esim. autotallin sisäkorkeus) tai halutaan lisätä käyttömukavuutta (esim. henkilön pituuden vuoksi), voi luukun yläasentoa säätää. Luukun yläasennon asettaminen Pidä luukku haluamassasi asennossa (sähkötoimisesti tai käsin). Paina sisäpuolella olevaa näppäintä AB sivu 4, kuva 5 ja pidä se painettuna n. 3 s. Merkkiääni vahvistaa, että luukun asento on tallentunut ohjausyksikön muistiin. Luukun asetetun yläasennon poistaminen Nosta luukku käsin varovasti yläasentoonsa.. Paina sisäpuolella olevaa näppäintä AB n. 3 s. Kuuluu merkkiääni. Asetettu korkeus poistuu ohjausyksikön muistista. Sen sijaan asetetaan luukun yläasennoksi perusasetus. Ohje Luukku aukeaa aina siihen korkeuteen, mikä viimeksi on tallennettu ohjausyksikön muistiin. Maksimikorkeus, johon luukku voi avautua automaattisesti, on aina pienempi kuin maksimikorkeus, johon luukun voi avata käsin. Toimintahäiriöt Jos akku on irroitettu ja taas kytketty, kun tavaratilan luukku on auki, on luukun sähkötoiminen avausjärjestelmä aktivoitava uudelleen. Aktivointi tarkoittaa ohjausyksikön alustamista sulkemalla luukku käsin. Siten tallentuu luukun pääteasennoksi luukku täysin kiinni ja lukittuna. Sähkötoimisen tavaratilan luukun mahdollisia toimintahäiriöitä: Esimerkkejä toimintahäiriöistä Häiriö Toimi näin Luukku ei nouse lukosta ylös Avaa luukku varatoiminnolla sivu 7. Poista mahdollinen este (esim. lumi). Avaa luukku uudelleen sivu 5, Käyttö Luukku ei reagoi avaussignaaliin Paina luukun alareunassa olevaa kahvaa ja nosta luukkua ylöspäin Sulje luukku käsin (hitaasti, vältä äkillistä Luukku jää yläasentoon ja voimakasta liikettä) Ohje Jos sähkötoimisen luukun toiminnassa on häiriö, käänny huollon puoleen. Tavaratilan luukun lukituksen avauksen varatoiminta () Kuva 8 Tavaratilan luukun lukituksen avauksen varatoiminta Jos auton keskuslukituksessa on vika, voit avata tavaratilan luukun seuraavasti: Käännä takaistuimen selkänojat eteen (ks. käsikirja). Työnnä ruuvitaltta reikään A1 kuva 8 vasteeseen saakka. Vapauta tavaratilan luukun lukitus nuolen suuntaisella liikkeellä.

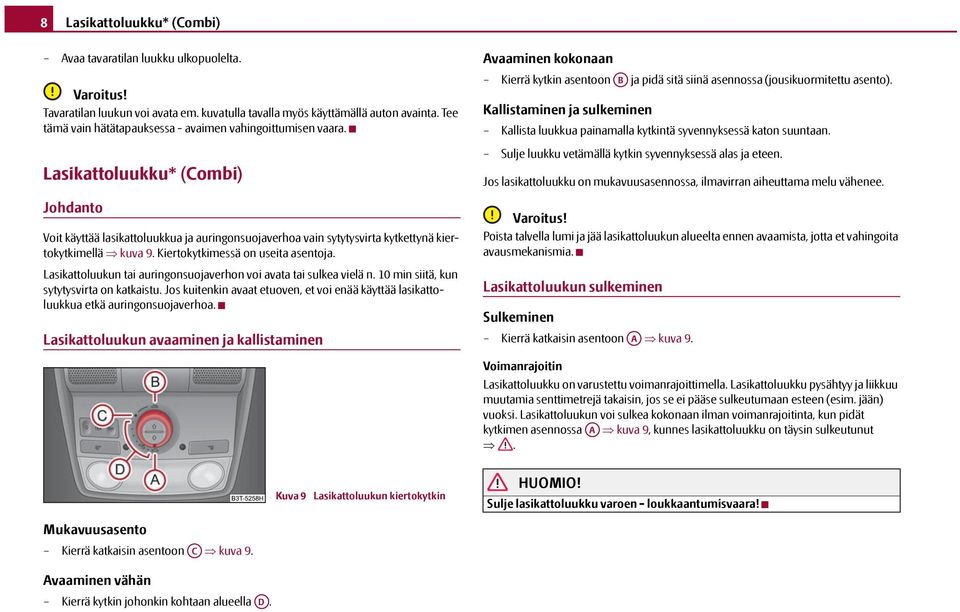

9 8 Lasikattoluukku* () Avaa tavaratilan luukku ulkopuolelta. Varoitus! Tavaratilan luukun voi avata em. kuvatulla tavalla myös käyttämällä auton avainta. Tee tämä vain hätätapauksessa - avaimen vahingoittumisen vaara. Lasikattoluukku* () Johdanto Voit käyttää lasikattoluukkua ja auringonsuojaverhoa vain sytytysvirta kytkettynä kiertokytkimellä kuva 9. Kiertokytkimessä on useita asentoja. Lasikattoluukun tai auringonsuojaverhon voi avata tai sulkea vielä n. 10 min siitä, kun sytytysvirta on katkaistu. Jos kuitenkin avaat etuoven, et voi enää käyttää lasikattoluukkua etkä auringonsuojaverhoa. Lasikattoluukun avaaminen ja kallistaminen Avaaminen kokonaan Kierrä kytkin asentoon AB ja pidä sitä siinä asennossa (jousikuormitettu asento). Kallistaminen ja sulkeminen Kallista luukkua painamalla kytkintä syvennyksessä katon suuntaan. Sulje luukku vetämällä kytkin syvennyksessä alas ja eteen. Jos lasikattoluukku on mukavuusasennossa, ilmavirran aiheuttama melu vähenee. Varoitus! Poista talvella lumi ja jää lasikattoluukun alueelta ennen avaamista, jotta et vahingoita avausmekanismia. Lasikattoluukun sulkeminen Sulkeminen Kierrä katkaisin asentoon A kuva 9. Voimanrajoitin Lasikattoluukku on varustettu voimanrajoittimella. Lasikattoluukku pysähtyy ja liikkuu muutamia senttimetrejä takaisin, jos se ei pääse sulkeutumaan esteen (esim. jään) vuoksi. Lasikattoluukun voi sulkea kokonaan ilman voimanrajoitinta, kun pidät kytkimen asennossa A kuva 9, kunnes lasikattoluukku on täysin sulkeutunut. Kuva 9 Lasikattoluukun kiertokytkin HUOMIO! Sulje lasikattoluukku varoen - loukkaantumisvaara! Mukavuusasento Kierrä katkaisin asentoon AC kuva 9. Avaaminen vähän Kierrä kytkin johonkin kohtaan alueella AD.

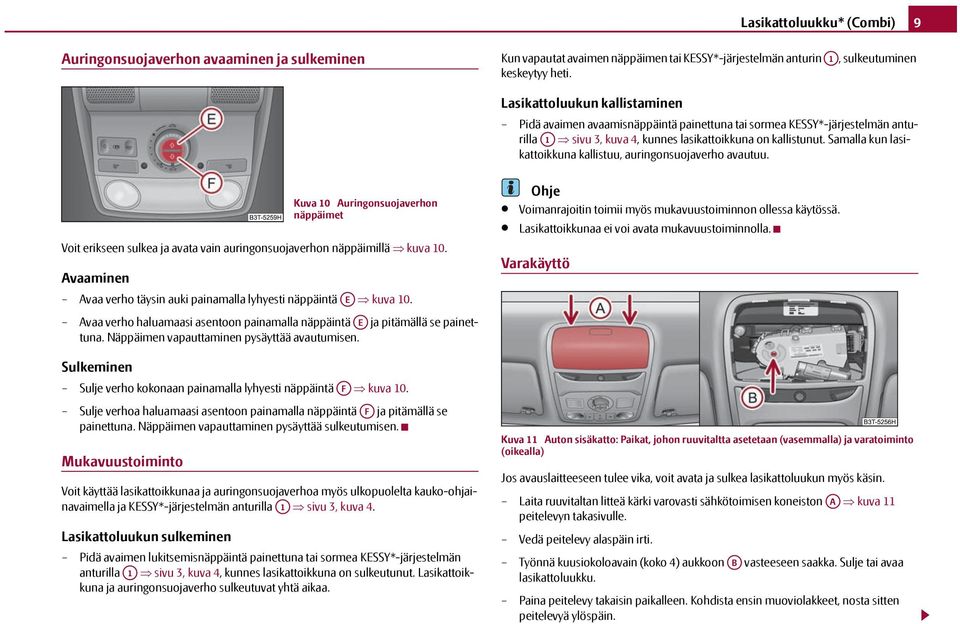

10 Lasikattoluukku* () 9 Auringonsuojaverhon avaaminen ja sulkeminen Kun vapautat avaimen näppäimen tai KESSY*-järjestelmän anturin A1, sulkeutuminen keskeytyy heti. Lasikattoluukun kallistaminen Pidä avaimen avaamisnäppäintä painettuna tai sormea KESSY*-järjestelmän anturilla A1 sivu 3, kuva 4, kunnes lasikattoikkuna on kallistunut. Samalla kun lasikattoikkuna kallistuu, auringonsuojaverho avautuu. Voit erikseen sulkea ja avata vain auringonsuojaverhon näppäimillä kuva 10. Avaaminen Avaa verho täysin auki painamalla lyhyesti näppäintä AE kuva 10. Avaa verho haluamaasi asentoon painamalla näppäintä AE ja pitämällä se painettuna. Näppäimen vapauttaminen pysäyttää avautumisen. Sulkeminen Sulje verho kokonaan painamalla lyhyesti näppäintä AF kuva 10. Sulje verhoa haluamaasi asentoon painamalla näppäintä AF ja pitämällä se painettuna. Näppäimen vapauttaminen pysäyttää sulkeutumisen. Mukavuustoiminto Kuva 10 Auringonsuojaverhon näppäimet Voit käyttää lasikattoikkunaa ja auringonsuojaverhoa myös ulkopuolelta kauko-ohjainavaimella ja KESSY*-järjestelmän anturilla A1 sivu 3, kuva 4. Lasikattoluukun sulkeminen Pidä avaimen lukitsemisnäppäintä painettuna tai sormea KESSY*-järjestelmän anturilla A1 sivu 3, kuva 4, kunnes lasikattoikkuna on sulkeutunut. Lasikattoikkuna ja auringonsuojaverho sulkeutuvat yhtä aikaa. Ohje Voimanrajoitin toimii myös mukavuustoiminnon ollessa käytössä. Lasikattoikkunaa ei voi avata mukavuustoiminnolla. Varakäyttö Kuva 11 Auton sisäkatto: Paikat, johon ruuvitaltta asetetaan (vasemmalla) ja varatoiminto (oikealla) Jos avauslaitteeseen tulee vika, voit avata ja sulkea lasikattoluukun myös käsin. Laita ruuvitaltan litteä kärki varovasti sähkötoimisen koneiston A kuva 11 peitelevyn takasivulle. Vedä peitelevy alaspäin irti. Työnnä kuusiokoloavain (koko 4) aukkoon AB vasteeseen saakka. Sulje tai avaa lasikattoluukku. Paina peitelevy takaisin paikalleen. Kohdista ensin muoviolakkeet, nosta sitten peitelevyä ylöspäin.

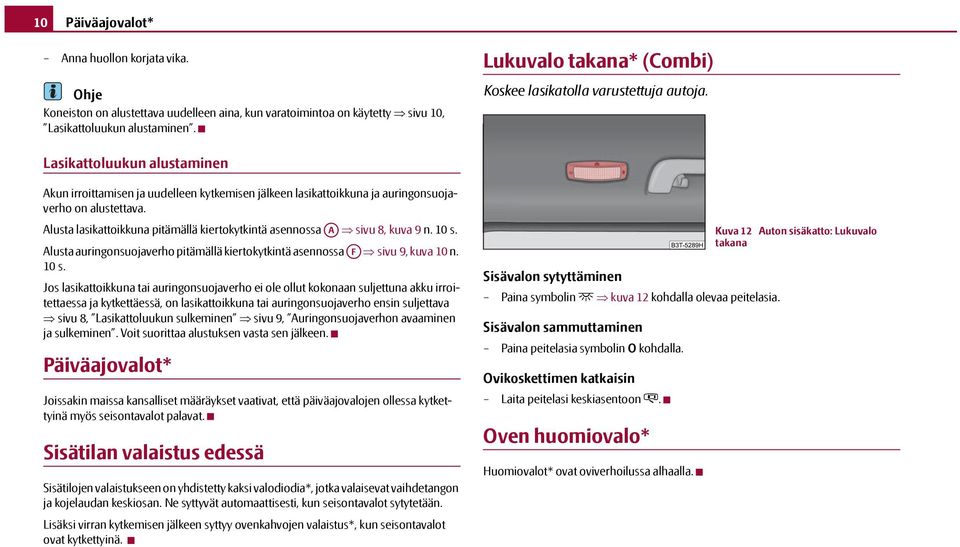

11 10 Päiväajovalot* Anna huollon korjata vika. Ohje Koneiston on alustettava uudelleen aina, kun varatoimintoa on käytetty sivu 10, Lasikattoluukun alustaminen. Lukuvalo takana* () Koskee lasikatolla varustettuja autoja. Lasikattoluukun alustaminen Akun irroittamisen ja uudelleen kytkemisen jälkeen lasikattoikkuna ja auringonsuojaverho on alustettava. Alusta lasikattoikkuna pitämällä kiertokytkintä asennossa A sivu 8, kuva 9 n. 10 s. Alusta auringonsuojaverho pitämällä kiertokytkintä asennossa AF sivu 9, kuva 10 n. 10 s. Jos lasikattoikkuna tai auringonsuojaverho ei ole ollut kokonaan suljettuna akku irroitettaessa ja kytkettäessä, on lasikattoikkuna tai auringonsuojaverho ensin suljettava sivu 8, Lasikattoluukun sulkeminen sivu 9, Auringonsuojaverhon avaaminen ja sulkeminen. Voit suorittaa alustuksen vasta sen jälkeen. Päiväajovalot* Joissakin maissa kansalliset määräykset vaativat, että päiväajovalojen ollessa kytkettyinä myös seisontavalot palavat. Sisätilan valaistus edessä Sisätilojen valaistukseen on yhdistetty kaksi valodiodia*, jotka valaisevat vaihdetangon ja kojelaudan keskiosan. Ne syttyvät automaattisesti, kun seisontavalot sytytetään. Lisäksi virran kytkemisen jälkeen syttyy ovenkahvojen valaistus*, kun seisontavalot ovat kytkettyinä. Sisävalon sytyttäminen Paina symbolin kuva 12 kohdalla olevaa peitelasia. Sisävalon sammuttaminen Paina peitelasia symbolin O kohdalla. Ovikoskettimen katkaisin Laita peitelasi keskiasentoon. Oven huomiovalo* Huomiovalot* ovat oviverhoilussa alhaalla. Kuva 12 Auton sisäkatto: Lukuvalo takana

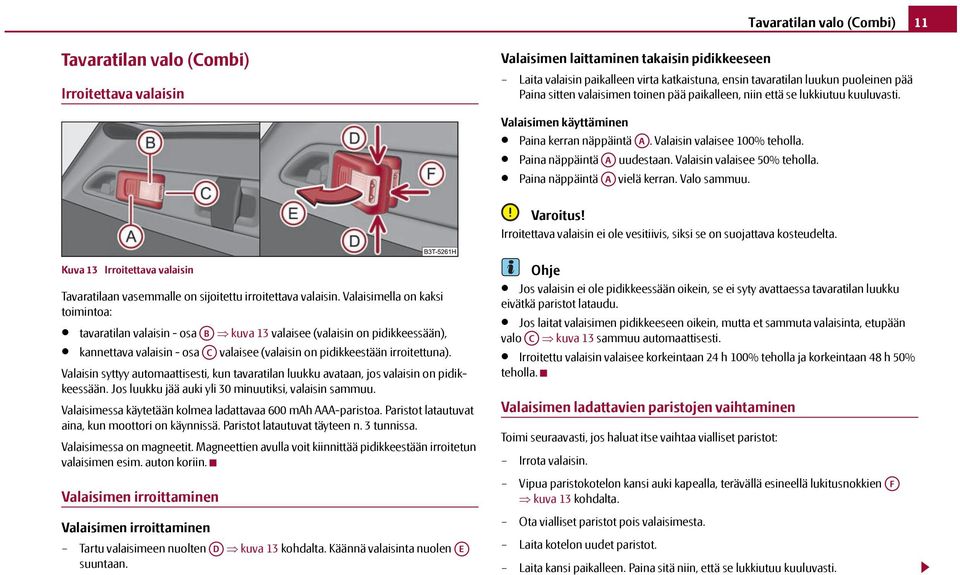

12 Tavaratilan valo () 11 Tavaratilan valo () Irroitettava valaisin Valaisimen laittaminen takaisin pidikkeeseen Laita valaisin paikalleen virta katkaistuna, ensin tavaratilan luukun puoleinen pää Paina sitten valaisimen toinen pää paikalleen, niin että se lukkiutuu kuuluvasti. Valaisimen käyttäminen Paina kerran näppäintä A. Valaisin valaisee 100% teholla. Paina näppäintä A uudestaan. Valaisin valaisee 50% teholla. Paina näppäintä A vielä kerran. Valo sammuu. Varoitus! Irroitettava valaisin ei ole vesitiivis, siksi se on suojattava kosteudelta. Kuva 13 Irroitettava valaisin Tavaratilaan vasemmalle on sijoitettu irroitettava valaisin. Valaisimella on kaksi toimintoa: tavaratilan valaisin - osa AB kuva 13 valaisee (valaisin on pidikkeessään), kannettava valaisin - osa AC valaisee (valaisin on pidikkeestään irroitettuna). Valaisin syttyy automaattisesti, kun tavaratilan luukku avataan, jos valaisin on pidikkeessään. Jos luukku jää auki yli 30 minuutiksi, valaisin sammuu. Valaisimessa käytetään kolmea ladattavaa 600 mah AAA-paristoa. Paristot latautuvat aina, kun moottori on käynnissä. Paristot latautuvat täyteen n. 3 tunnissa. Valaisimessa on magneetit. Magneettien avulla voit kiinnittää pidikkeestään irroitetun valaisimen esim. auton koriin. Valaisimen irroittaminen Valaisimen irroittaminen Tartu valaisimeen nuolten AD kuva 13 kohdalta. Käännä valaisinta nuolen suuntaan. AE Ohje Jos valaisin ei ole pidikkeessään oikein, se ei syty avattaessa tavaratilan luukku eivätkä paristot lataudu. Jos laitat valaisimen pidikkeeseen oikein, mutta et sammuta valaisinta, etupään valo AC kuva 13 sammuu automaattisesti. Irroitettu valaisin valaisee korkeintaan 24 h 100% teholla ja korkeintaan 48 h 50% teholla. Valaisimen ladattavien paristojen vaihtaminen Toimi seuraavasti, jos haluat itse vaihtaa vialliset paristot: Irrota valaisin. Vipua paristokotelon kansi auki kapealla, terävällä esineellä lukitusnokkien AF kuva 13 kohdalta. Ota vialliset paristot pois valaisimesta. Laita kotelon uudet paristot. Laita kansi paikalleen. Paina sitä niin, että se lukkiutuu kuuluvasti.

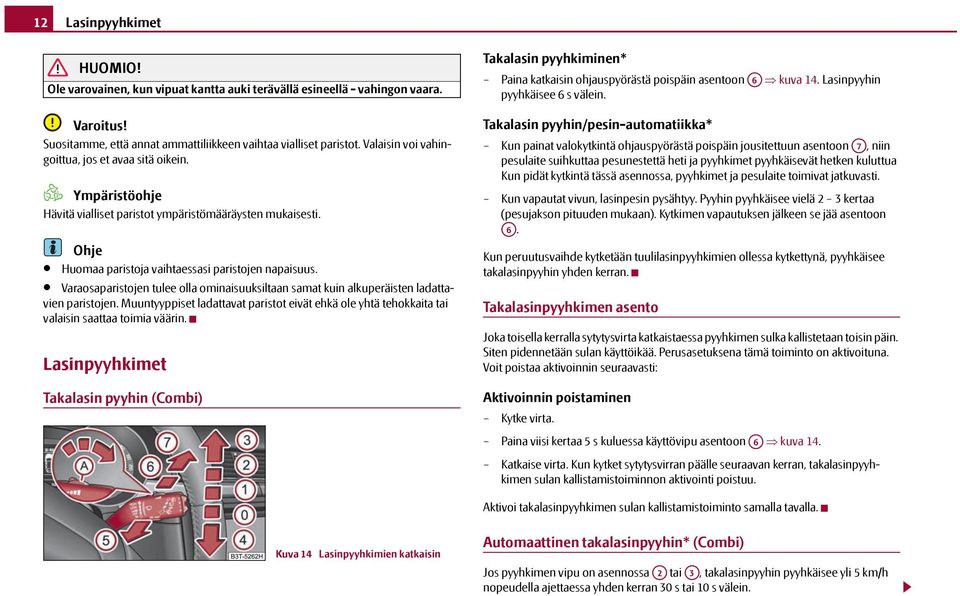

13 12 Lasinpyyhkimet HUOMIO! Ole varovainen, kun vipuat kantta auki terävällä esineellä - vahingon vaara. Varoitus! Suositamme, että annat ammattiliikkeen vaihtaa vialliset paristot. Valaisin voi vahingoittua, jos et avaa sitä oikein. Ympäristöohje Hävitä vialliset paristot ympäristömääräysten mukaisesti. Ohje Huomaa paristoja vaihtaessasi paristojen napaisuus. Varaosaparistojen tulee olla ominaisuuksiltaan samat kuin alkuperäisten ladattavien paristojen. Muuntyyppiset ladattavat paristot eivät ehkä ole yhtä tehokkaita tai valaisin saattaa toimia väärin. Lasinpyyhkimet Takalasin pyyhin () Takalasin pyyhkiminen* Paina katkaisin ohjauspyörästä poispäin asentoon A6 kuva 14. Lasinpyyhin pyyhkäisee 6 s välein. Takalasin pyyhin/pesin-automatiikka* Kun painat valokytkintä ohjauspyörästä poispäin jousitettuun asentoon A7, niin pesulaite suihkuttaa pesunestettä heti ja pyyhkimet pyyhkäisevät hetken kuluttua Kun pidät kytkintä tässä asennossa, pyyhkimet ja pesulaite toimivat jatkuvasti. Kun vapautat vivun, lasinpesin pysähtyy. Pyyhin pyyhkäisee vielä 2 3 kertaa (pesujakson pituuden mukaan). Kytkimen vapautuksen jälkeen se jää asentoon A6. Kun peruutusvaihde kytketään tuulilasinpyyhkimien ollessa kytkettynä, pyyhkäisee takalasinpyyhin yhden kerran. Takalasinpyyhkimen asento Joka toisella kerralla sytytysvirta katkaistaessa pyyhkimen sulka kallistetaan toisin päin. Siten pidennetään sulan käyttöikää. Perusasetuksena tämä toiminto on aktivoituna. Voit poistaa aktivoinnin seuraavasti: Aktivoinnin poistaminen Kytke virta. Paina viisi kertaa 5 s kuluessa käyttövipu asentoon A6 kuva 14. Katkaise virta. Kun kytket sytytysvirran päälle seuraavan kerran, takalasinpyyhkimen sulan kallistamistoiminnon aktivointi poistuu. Aktivoi takalasinpyyhkimen sulan kallistamistoiminto samalla tavalla. Kuva 14 Lasinpyyhkimien katkaisin Automaattinen takalasinpyyhin* () Jos pyyhkimen vipu on asennossa A2 tai A3, takalasinpyyhin pyyhkäisee yli 5 km/h nopeudella ajettaessa yhden kerran 30 s tai 10 s välein.

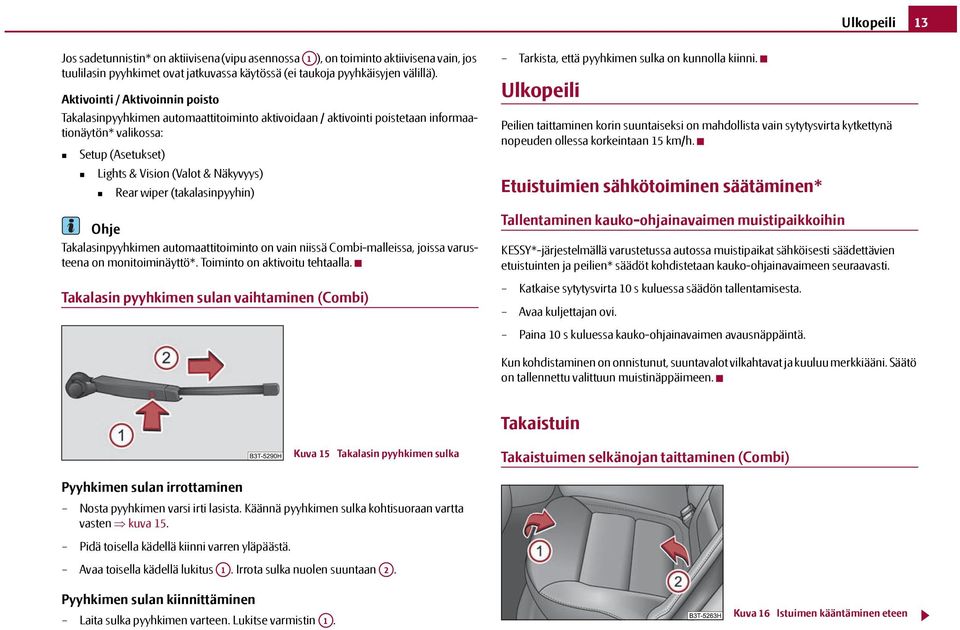

14 Ulkopeili 13 Jos sadetunnistin* on aktiivisena (vipu asennossa A1 ), on toiminto aktiivisena vain, jos tuulilasin pyyhkimet ovat jatkuvassa käytössä (ei taukoja pyyhkäisyjen välillä). Aktivointi / Aktivoinnin poisto Takalasinpyyhkimen automaattitoiminto aktivoidaan / aktivointi poistetaan informaationäytön* valikossa: Setup (Asetukset) Lights & Vision (Valot & Näkyvyys) Rear wiper (takalasinpyyhin) Ohje Takalasinpyyhkimen automaattitoiminto on vain niissä -malleissa, joissa varusteena on monitoiminäyttö*. Toiminto on aktivoitu tehtaalla. Takalasin pyyhkimen sulan vaihtaminen () Tarkista, että pyyhkimen sulka on kunnolla kiinni. Ulkopeili Peilien taittaminen korin suuntaiseksi on mahdollista vain sytytysvirta kytkettynä nopeuden ollessa korkeintaan 15 km/h. Etuistuimien sähkötoiminen säätäminen* Tallentaminen kauko-ohjainavaimen muistipaikkoihin KESSY*-järjestelmällä varustetussa autossa muistipaikat sähköisesti säädettävien etuistuinten ja peilien* säädöt kohdistetaan kauko-ohjainavaimeen seuraavasti. Katkaise sytytysvirta 10 s kuluessa säädön tallentamisesta. Avaa kuljettajan ovi. Paina 10 s kuluessa kauko-ohjainavaimen avausnäppäintä. Kun kohdistaminen on onnistunut, suuntavalot vilkahtavat ja kuuluu merkkiääni. Säätö on tallennettu valittuun muistinäppäimeen. Takaistuin Kuva 15 Takalasin pyyhkimen sulka Takaistuimen selkänojan taittaminen () Pyyhkimen sulan irrottaminen Nosta pyyhkimen varsi irti lasista. Käännä pyyhkimen sulka kohtisuoraan vartta vasten kuva 15. Pidä toisella kädellä kiinni varren yläpäästä. Avaa toisella kädellä lukitus A1. Irrota sulka nuolen suuntaan A2. Pyyhkimen sulan kiinnittäminen Laita sulka pyyhkimen varteen. Lukitse varmistin A1. Kuva 16 Istuimen kääntäminen eteen

15 14 Tavaratila Takaistuimen voi kääntää eteen tavaratilan suurentamista varten. Tarvittaessa voi istuinosan irrottaa kokonaan. Esiin taitettavat koukut () Istuimen kääntäminen eteen Nosta istuin nuolen suuntaan A1 ylös sivu 13, kuva 16 ja käännä se nuolen suuntaan A2 eteen. Ohje Saat tavaratilan lattian vaakasuoraan, kun irrotat taakaistuimen pääntuet ennen selkänojien taittamista alas. Säilytä pääntuet siten, että ne eivät vahingoitu eivätkä likaannu. Tavaratila Tavaraverkot - verkon kiinnitys* () Tavaratilan kummallakin sivulla on esiin taitettavat koukut pienten tavaroiden, esim. kassin ripustamista varten kuva 18. Ohje Koukkuihin saa ripustaa enintään 7,5 kg painavan esineen. Kuva 18 Tavaratila: Taitettavat koukut Tavaratilan lattian kiinnittäminen () Kuva 17 Tavaraverkot Tavaraverkon kiinnitysesimerkkejä pitkittäistaskuna, vasemmalla kuva 17 ja poikittaistaskuna, oikealla. Ohje Tavaratilan molemmilla puolilla olevat koukut A on tarkoitettu vain tavaraverkon kiinnitämiseen. Kuva 19 Tavaratila: Pohjalevyn kiinnittäminen Pohjalevyssä on alapuolella koukku. Kun käsittelet varapyörää*, voit kiinnittää ylös nostetun pohjalevyn koukulla tavaratilan luukun reunaan.

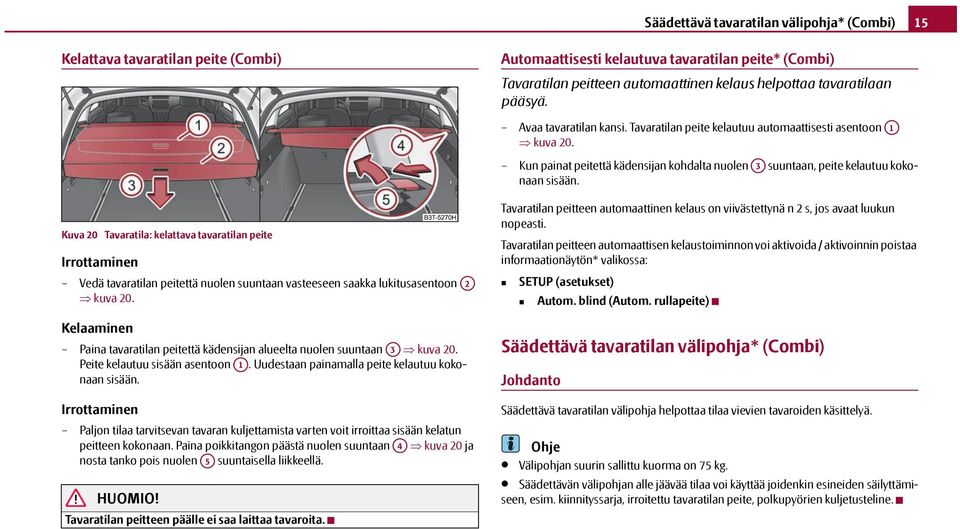

16 Säädettävä tavaratilan välipohja* () 15 Kelattava tavaratilan peite () Automaattisesti kelautuva tavaratilan peite* () Tavaratilan peitteen automaattinen kelaus helpottaa tavaratilaan pääsyä. Avaa tavaratilan kansi. Tavaratilan peite kelautuu automaattisesti asentoon kuva 20. Kun painat peitettä kädensijan kohdalta nuolen A3 suuntaan, peite kelautuu kokonaan sisään. A1 Kuva 20 Tavaratila: kelattava tavaratilan peite Irrottaminen Vedä tavaratilan peitettä nuolen suuntaan vasteeseen saakka lukitusasentoon kuva 20. Kelaaminen Paina tavaratilan peitettä kädensijan alueelta nuolen suuntaan A3 kuva 20. Peite kelautuu sisään asentoon A1. Uudestaan painamalla peite kelautuu kokonaan sisään. Irrottaminen Paljon tilaa tarvitsevan tavaran kuljettamista varten voit irroittaa sisään kelatun peitteen kokonaan. Paina poikkitangon päästä nuolen suuntaan A4 kuva 20 ja nosta tanko pois nuolen A5 suuntaisella liikkeellä. HUOMIO! Tavaratilan peitteen päälle ei saa laittaa tavaroita. A2 Tavaratilan peitteen automaattinen kelaus on viivästettynä n 2 s, jos avaat luukun nopeasti. Tavaratilan peitteen automaattisen kelaustoiminnon voi aktivoida / aktivoinnin poistaa informaationäytön* valikossa: SETUP (asetukset) Autom. blind (Autom. rullapeite) Säädettävä tavaratilan välipohja* () Johdanto Säädettävä tavaratilan välipohja helpottaa tilaa vievien tavaroiden käsittelyä. Ohje Välipohjan suurin sallittu kuorma on 75 kg. Säädettävän välipohjan alle jäävää tilaa voi käyttää joidenkin esineiden säilyttämiseen, esim. kiinnityssarja, irroitettu tavaratilan peite, polkupyörien kuljetusteline.

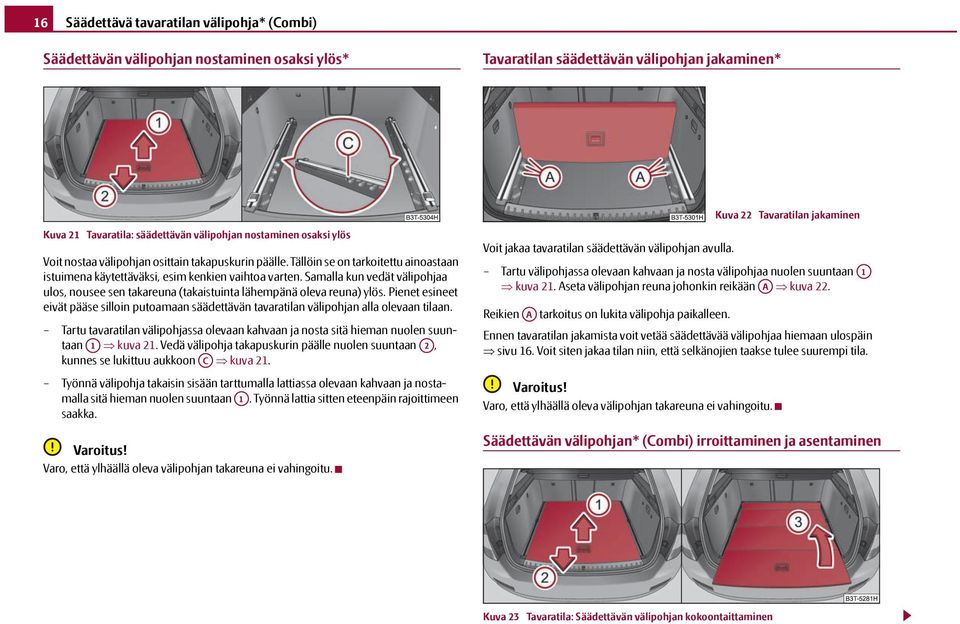

17 16 Säädettävä tavaratilan välipohja* () Säädettävän välipohjan nostaminen osaksi ylös* Tavaratilan säädettävän välipohjan jakaminen* Kuva 22 Tavaratilan jakaminen Kuva 21 Tavaratila: säädettävän välipohjan nostaminen osaksi ylös Voit nostaa välipohjan osittain takapuskurin päälle. Tällöin se on tarkoitettu ainoastaan istuimena käytettäväksi, esim kenkien vaihtoa varten. Samalla kun vedät välipohjaa ulos, nousee sen takareuna (takaistuinta lähempänä oleva reuna) ylös. Pienet esineet eivät pääse silloin putoamaan säädettävän tavaratilan välipohjan alla olevaan tilaan. Tartu tavaratilan välipohjassa olevaan kahvaan ja nosta sitä hieman nuolen suuntaan A1 kuva 21. Vedä välipohja takapuskurin päälle nuolen suuntaan A2, kunnes se lukittuu aukkoon AC kuva 21. Työnnä välipohja takaisin sisään tarttumalla lattiassa olevaan kahvaan ja nostamalla sitä hieman nuolen suuntaan A1. Työnnä lattia sitten eteenpäin rajoittimeen saakka. Varoitus! Varo, että ylhäällä oleva välipohjan takareuna ei vahingoitu. Voit jakaa tavaratilan säädettävän välipohjan avulla. Tartu välipohjassa olevaan kahvaan ja nosta välipohjaa nuolen suuntaan A1 kuva 21. Aseta välipohjan reuna johonkin reikään A kuva 22. Reikien A tarkoitus on lukita välipohja paikalleen. Ennen tavaratilan jakamista voit vetää säädettävää välipohjaa hiemaan ulospäin sivu 16. Voit siten jakaa tilan niin, että selkänojien taakse tulee suurempi tila. Varoitus! Varo, että ylhäällä oleva välipohjan takareuna ei vahingoitu. Säädettävän välipohjan* () irroittaminen ja asentaminen Kuva 23 Tavaratila: Säädettävän välipohjan kokoontaittaminen

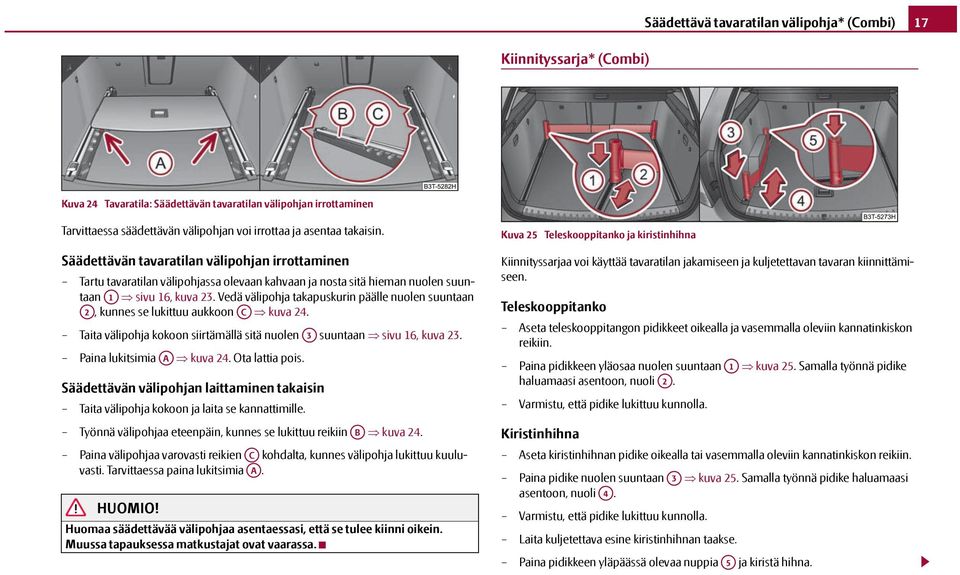

18 Kiinnityssarja* () Säädettävä tavaratilan välipohja* () 17 Kuva 24 Tavaratila: Säädettävän tavaratilan välipohjan irrottaminen Tarvittaessa säädettävän välipohjan voi irrottaa ja asentaa takaisin. Säädettävän tavaratilan välipohjan irrottaminen Tartu tavaratilan välipohjassa olevaan kahvaan ja nosta sitä hieman nuolen suuntaan A1 sivu 16, kuva 23. Vedä välipohja takapuskurin päälle nuolen suuntaan A2, kunnes se lukittuu aukkoon AC kuva 24. Taita välipohja kokoon siirtämällä sitä nuolen A3 suuntaan sivu 16, kuva 23. Paina lukitsimia A kuva 24. Ota lattia pois. Säädettävän välipohjan laittaminen takaisin Taita välipohja kokoon ja laita se kannattimille. Työnnä välipohjaa eteenpäin, kunnes se lukittuu reikiin AB kuva 24. Paina välipohjaa varovasti reikien AC kohdalta, kunnes välipohja lukittuu kuuluvasti. Tarvittaessa paina lukitsimia A. HUOMIO! Huomaa säädettävää välipohjaa asentaessasi, että se tulee kiinni oikein. Muussa tapauksessa matkustajat ovat vaarassa. Kuva 25 Teleskooppitanko ja kiristinhihna Kiinnityssarjaa voi käyttää tavaratilan jakamiseen ja kuljetettavan tavaran kiinnittämiseen. Teleskooppitanko Aseta teleskooppitangon pidikkeet oikealla ja vasemmalla oleviin kannatinkiskon reikiin. Paina pidikkeen yläosaa nuolen suuntaan A1 kuva 25. Samalla työnnä pidike haluamaasi asentoon, nuoli A2. Varmistu, että pidike lukittuu kunnolla. Kiristinhihna Aseta kiristinhihnan pidike oikealla tai vasemmalla oleviin kannatinkiskon reikiin. Paina pidike nuolen suuntaan A3 kuva 25. Samalla työnnä pidike haluamaasi asentoon, nuoli A4. Varmistu, että pidike lukittuu kunnolla. Laita kuljetettava esine kiristinhihnan taakse. Paina pidikkeen yläpäässä olevaa nuppia A5 ja kiristä hihna.

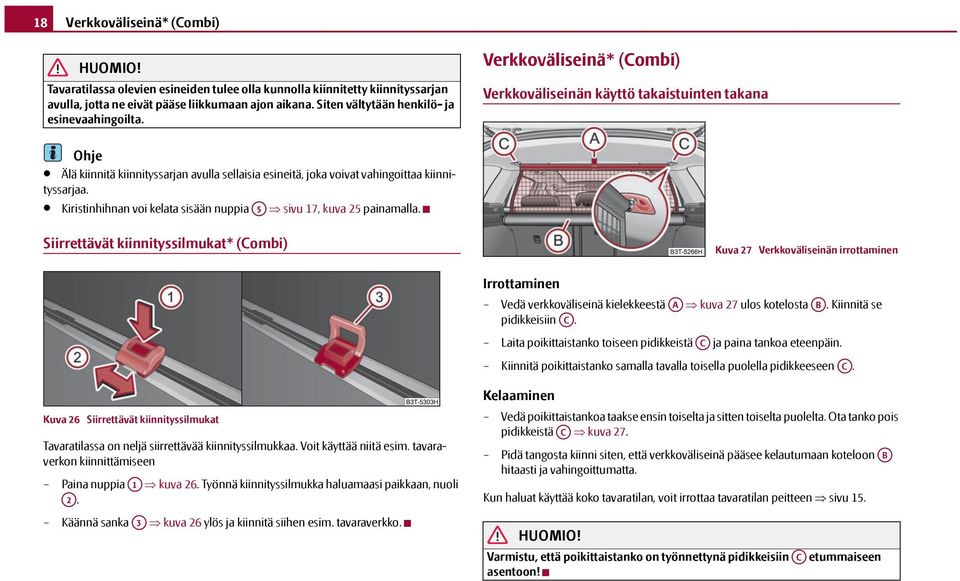

19 18 Verkkoväliseinä* () HUOMIO! Tavaratilassa olevien esineiden tulee olla kunnolla kiinnitetty kiinnityssarjan avulla, jotta ne eivät pääse liikkumaan ajon aikana. Siten vältytään henkilö- ja esinevaahingoilta. Verkkoväliseinä* () Verkkoväliseinän käyttö takaistuinten takana Ohje Älä kiinnitä kiinnityssarjan avulla sellaisia esineitä, joka voivat vahingoittaa kiinnityssarjaa. Kiristinhihnan voi kelata sisään nuppia A5 sivu 17, kuva 25 painamalla. Siirrettävät kiinnityssilmukat* () Kuva 27 Verkkoväliseinän irrottaminen Irrottaminen Vedä verkkoväliseinä kielekkeestä A kuva 27 ulos kotelosta AB. Kiinnitä se pidikkeisiin AC. Laita poikittaistanko toiseen pidikkeistä AC ja paina tankoa eteenpäin. Kiinnitä poikittaistanko samalla tavalla toisella puolella pidikkeeseen AC. Kuva 26 Siirrettävät kiinnityssilmukat Tavaratilassa on neljä siirrettävää kiinnityssilmukkaa. Voit käyttää niitä esim. tavaraverkon kiinnittämiseen Paina nuppia A1 kuva 26. Työnnä kiinnityssilmukka haluamaasi paikkaan, nuoli A2. Käännä sanka A3 kuva 26 ylös ja kiinnitä siihen esim. tavaraverkko. Kelaaminen Vedä poikittaistankoa taakse ensin toiselta ja sitten toiselta puolelta. Ota tanko pois pidikkeistä AC kuva 27. Pidä tangosta kiinni siten, että verkkoväliseinä pääsee kelautumaan koteloon AB hitaasti ja vahingoittumatta. Kun haluat käyttää koko tavaratilan, voit irrottaa tavaratilan peitteen sivu 15. HUOMIO! Varmistu, että poikittaistanko on työnnettynä pidikkeisiin AC etummaiseen asentoon!

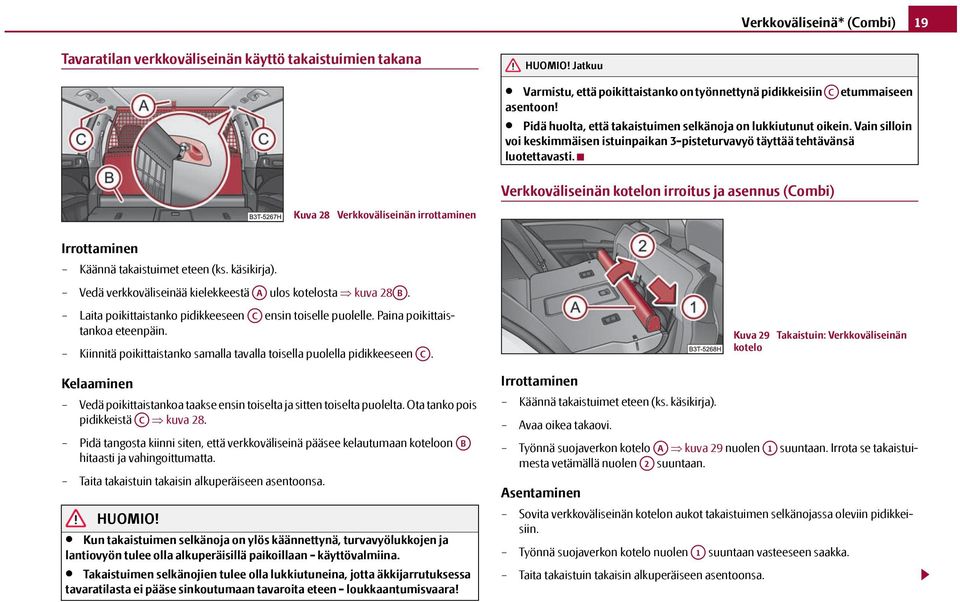

20 Verkkoväliseinä* () 19 Tavaratilan verkkoväliseinän käyttö takaistuimien takana HUOMIO! Jatkuu Varmistu, että poikittaistanko on työnnettynä pidikkeisiin AC etummaiseen asentoon! Pidä huolta, että takaistuimen selkänoja on lukkiutunut oikein. Vain silloin voi keskimmäisen istuinpaikan 3-pisteturvavyö täyttää tehtävänsä luotettavasti. Verkkoväliseinän kotelon irroitus ja asennus () Kuva 28 Verkkoväliseinän irrottaminen Irrottaminen Käännä takaistuimet eteen (ks. käsikirja). Vedä verkkoväliseinää kielekkeestä A ulos kotelosta kuva 28 AB. Laita poikittaistanko pidikkeeseen AC ensin toiselle puolelle. Paina poikittaistankoa eteenpäin. Kiinnitä poikittaistanko samalla tavalla toisella puolella pidikkeeseen AC. Kelaaminen Vedä poikittaistankoa taakse ensin toiselta ja sitten toiselta puolelta. Ota tanko pois pidikkeistä AC kuva 28. Pidä tangosta kiinni siten, että verkkoväliseinä pääsee kelautumaan koteloon hitaasti ja vahingoittumatta. Taita takaistuin takaisin alkuperäiseen asentoonsa. HUOMIO! Kun takaistuimen selkänoja on ylös käännettynä, turvavyölukkojen ja lantiovyön tulee olla alkuperäisillä paikoillaan - käyttövalmiina. Takaistuimen selkänojien tulee olla lukkiutuneina, jotta äkkijarrutuksessa tavaratilasta ei pääse sinkoutumaan tavaroita eteen - loukkaantumisvaara! AB Kuva 29 Takaistuin: Verkkoväliseinän kotelo Irrottaminen Käännä takaistuimet eteen (ks. käsikirja). Avaa oikea takaovi. Työnnä suojaverkon kotelo A kuva 29 nuolen A1 suuntaan. Irrota se takaistuimesta vetämällä nuolen A2 suuntaan. Asentaminen Sovita verkkoväliseinän kotelon aukot takaistuimen selkänojassa oleviin pidikkeisiin. Työnnä suojaverkon kotelo nuolen A1 suuntaan vasteeseen saakka. Taita takaistuin takaisin alkuperäiseen asentoonsa.

21 20 Pistorasia tavaratilassa () HUOMIO! Pidä huolta, että takaistuimen selkänoja on lukkiutunut oikein. Vain silloin voi keskimmäisen istuinpaikan 3-pisteturvavyö täyttää tehtävänsä luotettavasti. Pistorasia tavaratilassa () Avaa pistorasian kansi kuva 30. Työnnä sähkölaitteen pistoke pistorasiaan. Pistorasiaan saa kytkeä ainoastaan hyväksyttyjä sählölaitteita, joiden virrankulutus on enintään 120 W. Kuitenkin moottorin ollessa sammutettuna akku tyhjentyy tällöin. Suksipussi* Kuva 30 Tavaratila: Pistorasia Irroitettava suksipussi on tarkoitettu vain suksien kuljettamiseen. Suksipussi on tarkoitettu neljälle suksiparille. Suksien yhteispaino saa olla korkeintaan 17 kg. Kiinnittäminen Kiristä hihna A suksien ympärille siteiden edestä kuva 31. Käännä selkänojaa hieman eteen. Vie varmistushihna AB selkänojan aukosta selkänojan yläosan ympäri. Käännä selkänoja jälleen taakse, niin että se lukittuu varmistu lukittumisesta vetämällä selkänojaa eteenpäin. Työnnä varmistushihna AB lukkoon AC niin, että se lukkiutuu kuuluvasti. Jos autossa on verkkoväliseinä, vie varmistushihna AB kotelon ympäri, kun verkkoväliseinä on kiinni kelattuna. Verkkoväliseinän kiinnityksen jälkeen sitä ei voi enää kelata auki. HUOMIO! Suksipussi on varmistettava hihnalla AB, kun sukset on pakattu suksipussiin. Hihnan A on oltava tiukasti suksien ympärillä. Huomaa, että hihna A tulee siteiden eteen (katso myös suksipussiin painettua kuvaa). Suljettava sivulokero* () Kuva 31 Suksipussin varmistus Kuva 32 Tavaratila: Suljettava sivulokero

22 Ei suljettava sivulokero () 21 Avaa tavaralokero vetämällä kahvasta nuolen suuntaan kuva 32. Tässä lokerossa on CD-vaihdin*, TV-viritin*. Voit säilyttää tässä lokerossa myös ensiapulaukun* ja varoituskolmion*. Ei suljettava sivulokero () Liikkeellelähtö ja ajaminen - KESSY-järjestelmä* Johdanto KESSY-järjestelmän avulla voi sytytysvirran kytkeä tai katkaista ja moottorin käynnistää tai sammuttaa avainta käyttämättä. Ohjauksen lukitseminen ja vapauttaminen Kuva 33 Ei suljettava sivulokero Voit irroittaa tavaralokeron kannen. Siten saat tavaratilan suuremmaksi. Ota kiinni kannen yläosasta. Ota se pois varovasti nuolen suuntaan vetämällä kuva 33. Varoitus! Varo, että sivulokeron kansi ei vahingoitu kantta irroittaessasi tai takaisin laittaessasi. Kuormaaminen tavaratilaan Varoitus! Huolehdi, että kuljetettavan tavaran terävät reunat eivät vahingoita: takalasin lämmityksen vastuslankoja, takalasiin integroidun antennin johdinlankoja (), takimmaiseen sivulasiin integroidun antennin johdinlankoja (). Ohjauksen lukitsemiseksi tulee oikean avaimen olla autossa sisällä. Ohjauslukon vapauttaminen Avaa kuljettajan ovi. Istu autoon. Sulje kuljettajan ovi. Ohjauksen lukitus vapautetaan. Kuva 34 Käynnistysnäppäin Ohjauksen lukitseminen Pysäytä auto. Sammuta moottori tai katkaise sytytysvirta käynnistysnäppäimestä kuva 34. Avaa kuljettajan ovi. Ohjaus lukitaan. Ohjaus lukitaan myös, kun auton ovet lukitaan. Jos ohjaus on lukittuna eikä KESSY-järjestelmä onnistu poistamaan ohjauksen lukitusta (esim. jos auton pyörät ovat vasten kadun reunakiveystä), järjestelmä yrittää vielä kaksi kertaa.

23 22 Liikkeellelähtö ja ajaminen - KESSY-järjestelmä* Jos ohjauksen lukitusta ei vieläkään saatu vapautettua, järjestelmä pyytää informaationäytössä* Move steering wheel! (Käännä ohjauspyörää!) liikuttamaan ohjauspyörää. 2 s jälkeen seuraa vielä 3 yritystä avata ohjauslukko. Jos ohjauksen lukitusta ei siitäkään huolimatta saatu vapautettua, informaationäyttöön* tulee 10 sekunniksi teksti Steering wheel still locked. (Ohjaus on edelleen lukittuna.). Selvitä, mikä estää ohjauslukon vapauttamisen, poista syy ja yritä ohjauslukon vapauttamista sen jälkeen uudelleen. Sähkötoimisen ohjauslukon suoja Sähkötoimisessa ohjauslukossa on suoja, joka hidastaa toimintaa, mikäli käynnistysnäppäintä painetaan useita kertoja nopeasti peräkkäin. Ohje Lukittuna oleva ohjaus vapautetaan, kun käynnistysnäppäintä painetaan. Samalla aktivoituvat auton sähkölaitteet (radio, navigaattori jne.) ja kytketään sytytysvirta. Paina käynnistysnäppäintä, jos ohjauksen lukituksen jälkeen ja oikea avain hallussasi et ole poistunut autosta etkä istunut autoon takaisin, mutta silti haluat vapauttaa ohjauslukon. Samalla auton sähköä tarvitsevat laitteet (radio, navigaattori jne.) aktivoituvat ja sytytysvirta kytketään. Ohjausta ei lukita, jos katkaiset sytytysvirran tai sammutat moottorin painamalla käynnistysnäppäintä, kun kuljettajan ovi on jo auki. Lukitse ohjaus avaamalla ja sulkemalla kuljettajan ovi uudelleen. Sytytysvirran kytkeminen Sytytysvirran kytkemiseksi tulee oikean avaimen olla autossa sisällä ja ohjauslukon vapautettuna. Kun painat käynnistysnäppäintä lyhyesti sivu 21, kuva 34, sytytysvirta kytketään. Sytytysvirran katkaiseminen Kun painat käynnistysnäppäintä lyhyesti sivu 21, kuva 34, sytytysvirta katkaistaan. Sytytysvirran voi katkaista vielä 2 km/h nopeudessa. Käsivaihteistolla varustetun auton kytkintä ei saa painaa sytytysvirran katkaisemiseksi, koska silloin järjestelmä yrittää käynnistää autoa. Automaattivaihteistolla varustetun auton vaihteenvalitsimen tulee olla asennossa P tai N eikä jarrupoljinta saa painaa. Sytytysvirran hätäkatkaisu Hätätapauksessa sytytysvirran voi katkaista myös yli 2 km/h nopeudessa, ns. sytytysvirran hätäkatkaisu. Paina käynnistysnäppäintä sivu 21, kuva 34 yli 1 s tai paina sitä kaksi kertaa 1 s kuluessa. HUOMIO! Älä katkaise sytytysvirtaa autoa ajaessasi, koska silloin ohjaus ja jarrut eivät toimi - onnettomuusvaara! Moottorin käynnistäminen Auton käynnistämiseksi tulee oikean avaimen olla autossa sisällä, ohjauslukon vapautettuna ja sytytysvirran kytkettynä. Käynnistä käsivalintaisella vaihteistolla varustettu auto pitämällä kytkinpoljin ja automaattivaihteistolla varustettu auto pitämällä jarrupoljin painettuna. Bensiinimoottorit Paina käynnistysnäppäintä sivu 21, kuva 34, kunnes moottori on käynnistynyt. Dieselmoottorit Paina käynnistysnäppäintä koko hehkutusajan, moottori käynnistyy, kun merkkivalo on sammunut. Voit käynnistää dieselmoottorin samoin käynnistysnäppäintä painamalla. Sytytysvirta pysyy kytkettynä ja hehkutuksen merkkivalo palaa. Odota, kunnes hehkutuksen

24 Liikkeellelähtö ja ajaminen - KESSY-järjestelmä* 23 merkkivalo on sammunut. Paina sitten käynnistysnäppäintä, kunnes moottori on käynnistynyt. Hätätapauksessa, jos auto on käynnistettävä nopeasti (esim. uhkaavassa tilanteessa), voit käynnistää auton jo ennen hehkutuksen merkkivalon sammumista painamalla käynnistysnäppäintä uudestaan. HUOMIO! Älä jätä avainta autoon lasten ulottuville. Lapsi voi käynnistää auton helposti vahingossa - onnettomuusvaara! Ohje Jos ohjaus on lukittuna, kun moottori käynnistyy, se vapautuu käynnistysnäppäintä painamalla, sähköä tarvitsevat laitteet (radio, navigaattori jne.) aktivoituvat, sytytysvirta kytketään ja moottori käynnistetään. Moottorin hätäkäynnistys Ohje Moottorin hätäkäynnistyksen aikana avain on pidettävä oikeassa asennossa kuva 35. Moottorin sammuttaminen Pysäytä auto. Sammuta moottori käynnistysnäppäintä sivu 21, kuva 34 painamalla. Samalla katkeaa sytytysvirta. Ohje KESSY-järjestelmässä on varmistus moottorin tahattoman sammuttamisen varalle, moottorin voi silloin sammuttaa siis vain hätäsammutuksella sivu 22. Informaationäytön* tekstit Jos KESSY-järjestelmän sähkötoiminen lukkoon on tullut vika, informaationäyttöön tulee teksti. Steering column lock: Workshop! (Ohjauslukko: Korjaamo!) Jos informaationäytössä on em. teksti ja lisäksi symboli, voit ajaa varovasti edelleen. Vie auto huoltoon viipymättä. Kuva 35 Auton hätäkäynnistys Jos avaimen tarkistustoiminto ei löytänyt oikeaa avainta, tulee informaationäyttöön* teksti No key ( Ei avainta ). On suoritettava moottorin hätäkäynnistys. Paina käynnistysnäppäintä kuva 35 ja pidä avain sen jälkeen käynnistysnäppäimen lähellä tai Steering column lock defective. (Ohjauslukossa on vika.) Jos informaationäytössä on em. teksti ja lisäksi symboli, pysäytä auto ja toimita se huoltoon. Tällöin sytytysvirran katkaisemisen jälkeen ei ole enää mahdollista lukita ohjausta, aktivoida sähköä tarvitsevia laitteita (esim. radio, navigaattori), kytkeä sytytysvirtaa uudelleen eikä käynnistää moottoria. Move selector lever to position P/N! (Siirrä vaihteenvalitsin asentoon P tai N!) 1) Tämä teksti tulee informaationäyttöön, jos vaihteenvalitsin ei ole ohjaus lukittaessa, sytytysvirta kytkettäessä/katkaistaessa tai moottori sammutettaessa asennossa P tai N. paina käynnistysnäppäintä avaimella. 1) Koskee autoja, joissa automaattivaihteisto

25 24 Taloudellinen ja ympäristöä säästävä ajaminen Move selector lever to position P! (Siirrä vaihteenvalitsin asentoon P!) 1) Tämä teksti tulee informaationäyttöön, jos vaihteenvalitsin ei ole asennossa P, kun kuljettajan ovi avataan ja sytytysvirta on katkaistuna tai jos vaihteenvalitsin ei ole asennossa P, kun kuljettajan ovi on auki ja sytytysvirta katkaistaan. Teksti poistuu muutaman sekunnin kuluttua, sytytysvirta kytkettäessä tai siirrettäessä vaihteenvalitsin asentoon P. Pysäköinti pysäköintiavustinta käyttäen ja pysäköinnin lopettaminen Taloudellinen ja ympäristöä säästävä ajaminen Kuva 37 Informaationäyttö: Pysäköintitaskun löytäminen Kuva 36 Vaihtamissuositus Vaihtamissuositus* Mittaristossa näkyy kytkettynä oleva vaihde A kuva 36. Näyttöön tulee vaihtamissuositus, jolla polttoaineen kulutus voidaan saada mahdollisimman pieneksi. Jos ohjausyksikkö on laskenut, että kannattaisi vaihtaa, näyttöön tulee nuoli AB. Nuoli osoittaa ylös- tai alaspäin. Näin suositellaan vaihtamaan joko suuremmalle tai pienemmälle vaihteelle. Samalla näytetään kytkettynä olevan vaihteen A sijasta suositeltu vaihde. Kuva 38 Informaationäyttö: Pysäköinnin lopettaminen Aikaraja pysäköinnin aloittamiseksi pysäköintiavustinta käyttäen on 180 s. Pysäköintiavustimen löytämä sopiva pysäköintitasku näkyy informaationäytössä* A kuva 37. Aja vielä eteenpäin, kunnes näyttöön tulee AB kuva 37, jolloin tulee vaihtaa peruutusvaihteelle. Pysäytä auto vähintään 1 sekunniksi. Vaihda peruutusvaihteelle tai aseta vaihteenvalitsin* asentoon R. Informaationäyttöön* tulee teksti: Steering interv. active. Monitor area around veh.! (Ohjauksen haltuunotto! Tarkkaile ympäristöä!), irroita ohjauspyörästä, järjestelmä huolehtii ohjaamisesta.

26 Muut informaationäytön* pysäköintiavustinta koskevat varoitukset ja ilmoitukset: 25 Tarkkaile ympäristöä. Peruuta korkeintaan 7 km/h nopeudella. Säädä peruutusta polkimilla. Jos pysäköinti ei onnistu yhdellä kerralla, jatka pysäköintiä yrittämällä uudestaan. Jos informaationäytössä* AC vilkkuu nuoli eteen sivu 24, kuva 38, kytke 1. vaihteelle tai siirrä vaihteenvalitsin* asentoon D. Odota, kunnes ohjauspyörä kääntyy itsestään tarvittavaan asentoon. Aja sitten varovasti korkeintaan 7 km/h nopeudella vähän eteenpäin, käytä samalla polkimia. Jos informaationäytössä* AD vilkkuu nuoli taakse sivu 24, kuva 38, kytke peruutusvaihde uudestaan tai siirrä vaihteenvalitsin* asentoon R. Odota, kunnes ohjauspyörä kääntyy itsestään tarvittavaan asentoon. Aja sitten varovasti taaksepäin. Voit toistaa nämä vaiheet useita kertoja. Lopeta pysäköinti järjestelmän etäisyydestä antamien tietojen perusteella. Kun pysäköinti on päättynyt, kuuluu merkkiääni ja informaationäyttöön* tulee teksti: Steering interv. finished. Please take over steering! (Ohjauksen haltuunotto päättynyt. Ota ohjaus hallintaasi!). Pysäköintiavustimen kytkeminen pois toiminnasta Pysäköintiavustin kytkeytyy pois toiminnasta seuraavissa tapauksissa: nopeus 30 km/h ylittyy, peruutusnopeus 7 km/h ylittyy pysäköinnin aikana, 180 s aikaraja pysäköintitoimenpidettä varten ylittyy, pysäköintiavustimen painiketta on painettu, pysäköintiavustin aktivoituna, kuljettaja ohjaa autoa automaattiohjauksen aikana (pitää kiinni ohjauspyörästä), ASR-järjestelmä kytketään pois toiminnasta, siirto pois peruutusvaihteelta tai vaihteenvalitsimen* siirto pois asennosta R peruutettaessa pysäköinnin aikana. Muut informaationäytön* pysäköintiavustinta koskevat varoitukset ja ilmoitukset: Park Assist finished. ASR switched off (Pysäköintiavustin kytketty pois toiminnasta! ASR ei ole toiminnassa.) Pysäköintiä ei voi jatkaa, koska ASR on kytketty pois toiminnasta. ASR switched off. Please take over steering! (ASR ei ole toiminnassa. Ota ohjaus hallintaasi!) Pysäköinti on päättynyt, koska ASR-järjestelmä on kytketty pysäköinnin aikana pois toiminnasta. Park Assist finished. Trailer (Pysäköintiavustin kytketty pois toiminnasta! Perävaunu) Pysäköintiavustin ei ole käytössä, koska autoon on kytketty perävaunu ja vetokoukun pistorasiaan on kytketty pistoke. System fault: Park Assist finished. (Pysäköintiavustin kytketty pois toiminnasta. Järjestelmän virhe.) Pysäköinti pysäköintiavustimella ei ole mahdollista, koska autossa on vika. Korjauta vika huollossa. Park Assist defective. Workshop! (Pysäköintiavustimessa on vika. Korjaamo!) Pysäköintiapu ei ole käytössä, koska pysäköintiavustimessa on vika. Korjauta vika huollossa. Steering interv. active. Monitor area around veh.! (Ohjauksen haltuunotto. Tarkkaile ympäristöä!) Pysäköintiavustin on toiminnassa ja ottaa auton ohjauksen hallintaansa. Tarkkaile ympäristöä ja peruuta varovasti. Säädä peruuttamista polkimilla. Please take over steering! Finish parking proc. manually (Ota ohjaus hallintaasi! Jatka pysäköintiä manuaalisesti!) Ota ohjaus hallintaasi. Jatka pysäköinti loppuun ilman pysäköintiavustinta.

27 26 DSG-automaattivaihteisto* Park Assist: Stationary time not sufficient. (Pysäköintiavustin: Pysäytysaika ei riitä.) Auton pysäytysaika oli alle 1 s. Park Assist: Speed too low! (Pysäköintiavustin: Nopeus liian pieni.) Auton nopeuden tulee ylittää sytytysvirran kytkemisen jälkeen ainakin yhden kerran 10 km/h. DSG-automaattivaihteisto* Varoitus! DSG-automaattivaihteiston kaksoiskytkin on varustettu ylikuormitussuojalla. Kun käytetään mäkilähtöapua, jolloin auto seisoo paikallaan tai ryömii hiljaa eteenpäin, kytkin on vaarassa kuumentua normaalia enemmän. Informaationäyttöön* syttyy merkkivalo ja varoitusteksti sivu 1, jos kytkin pääsee ylikuumenemaan. Siinä tapauksessa pysäytä auto, sammuta moottori ja odota, kunnes merkkivalo ja varoitusteksti sammuvat - vaihteiston vahingoittumisen vaara! Voit jatkaa ajamista, kun merkkivalo ja varoitusteksti ovat sammuneet. Vaihteenvalitsimen hätävapautus Tartu vaihteenvalitsimen kanteen nuolen A kohdalta ja nosta sitä varovasti ylöspäin kuva 39. Vapauta kannen lukitus myös toiselta puolelta. Paina sormella keltainen muoviosa nuolen AB suuntaan. Paina vaihteenvalitsimen salpanuppia ja siirrä samalla valitsin asentoon N (jos siirrät valitsimen takaisin asentoon P, valitsin lukkiutuu uudelleen). Vedessä ajaminen Kuva 40 Pykälä helman alareunassa Huomaa seuraavat asiat, jotta vältät auton vikaantumisen, kun ajat vedessä (esim. kadulle tulvinut vesi): Selvitä veden syvyys ennen veteen ajoa. Vesi saa ulottua korkeintaan helman alareunan pykälään saakka kuva 40. Aja korkeintaan kävelyvauhtia. Suuremmalla nopeudella ajaminen saattaa muodostaa auton eteen aallon, josta saattaa päästä vettä moottorin ilmanottojärjestelmään tai muihin auton laitteisiin. Älä pysähdy veteen. Älä peruuta. Älä sammuta moottoria. Kuva 39 Vaihteenvalitsimen hätävapautus Tiukkaa käsijarru hyvin. HUOMIO! Vedessä, liejussa, lumisohjossa yms. ajaminen saattaa pienentää jarrujen vaikutusta ja pidentää jarrutusmatkaa - onnettomuusvaara! Vältä heti vedessä ajamisen jälkeen yhtäkkistä ja voimakasta jarrutusta.

28 Ympäristöystävällisyys 27 HUOMIO! Jatkuu Akkuun kohdistuvat toimenpiteet Vedessä ajon jälkeen jarrut on puhdistettava ja kuivattava mahdollisimman pian jarruttamalla kevyesti useita kertoja. Käytä jarruttamista jarrujen kuivaamiseksi ja jarrulevyjen puhdistamiseksi vain silloin, kun muu liikenne sen sallii. Muuta liikennettä ei saa vaarantaa. Varoitus! Vedessä ajettaessa saattaa esim. moottori, vaihteisto, katalysaattori, alusta tai sähkölaitteet vikaantua. Vastaan ajava auto saattaa muodostaa aallon, jonka korkeus ylittää autollesi sallitun vedenkorkeuden. Vedessä saattaa olla näkymättömissä kuoppa, mutaa tai kiviä, mikä puolestaan vaikeuttaa tai estää vedessä ajamisen kokonaan. Suolaisessa vedessä ei saa ajaa. Suola saattaa aiheuttaa korroosiota. Pese puhtaalla vedellä heti sellaiset auton osat, jotka ovat joutuneet suolaisen veden kanssa kosketukseen. Ohje Vedessä ajamisen jälkeen suositamme tarkistuttamaan auton huollossa. Ympäristöystävällisyys Vanhojen autojen takaisinotto Škoda Auto huolehtii ympäristön suojelusta ja luonnonvarojen säästäväisestä käytöstä. 95 % Škoda-autojen raaka-aineesta on kierrätettävää materiaalia 2). Useissa maissa on järjestelmiä, jotka ottavat vastaan vanhoja autoja. Auton luovutuksesta saat todistuksen, joka osoittaa, että auto menee kierrätykseen. Ohje Tarkemmat tiedot vanhan auton takaisinotosta ja kierrätyksestä saat Škodahuoltopisteestä. Akku on moottoritilassa polyesterikannen alla. Käännä akun kansi sivuun nuolen suuntaan kuva 41. Asenna akun kansi takaisin päinvastaisessa järjestyksessä. Akun kannen reuna laitetaan akun ja akun kotelon sivuseinän väliin, kun akun parissa työskennellään. Varoituskolmio* Varoituskolmion voi kiinnittää kumihihnoilla takaseinän verhoiluun. Työkalut Auton työkalusarja ja tunkki* ovat varapyörässä* olevassa kotelossa tai varapyörälle tarkoitetussa tilassa. Pyöränvaihto Kuva 41 Moottoritila: Akun polyesterikansi Viimeistely Vaihda vahingoittunut rengas tai selvitä huollossa, miten renkaan voi korjata. 2) Maakohtaisten määräysten mukaan.
