1 SOKLEX EPS-TUOTTEET Tehdashinnasto ja tuoteluettelo SOKLEX OY Eristeet - Perustusmuotit - Soklex

2 2

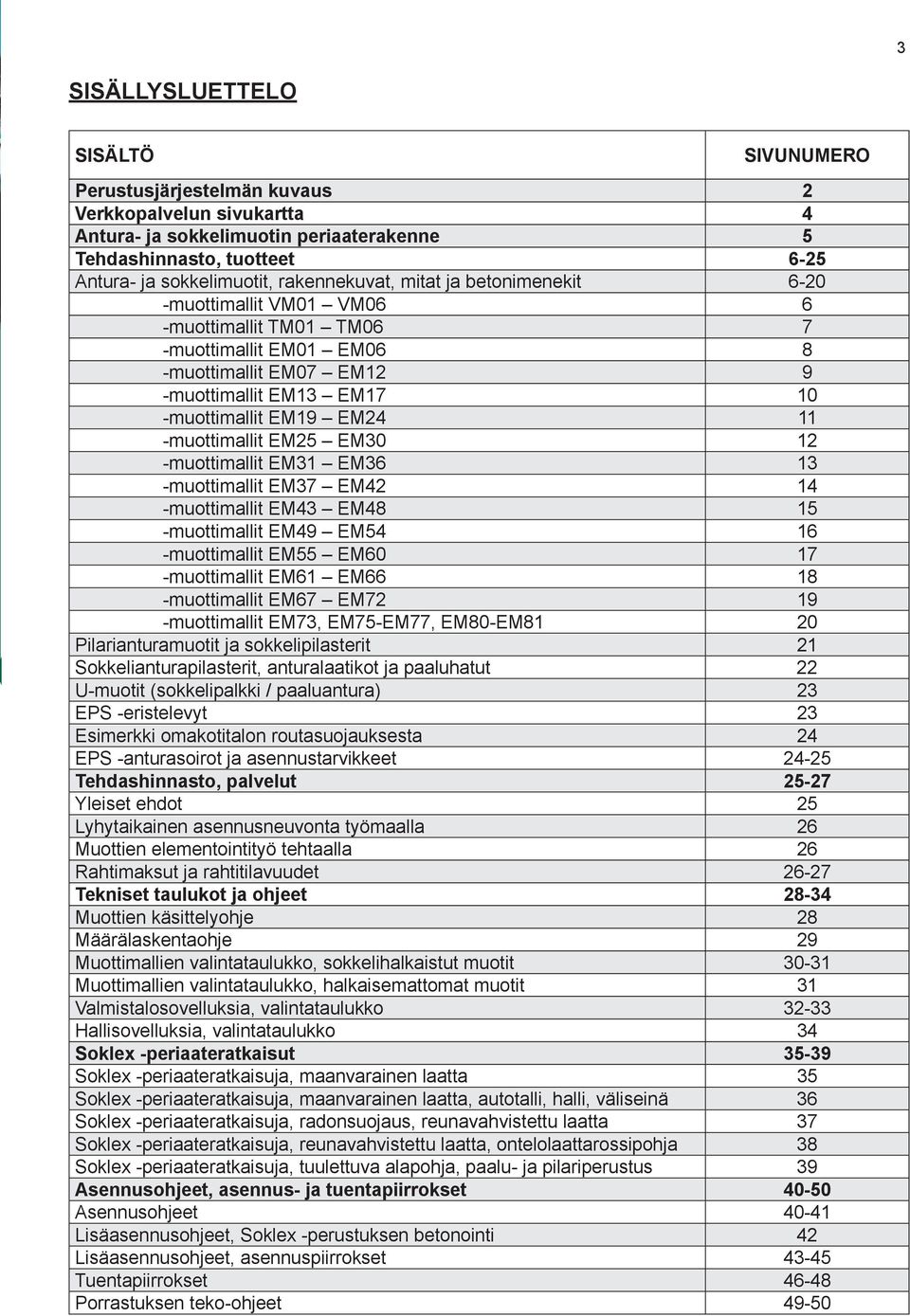

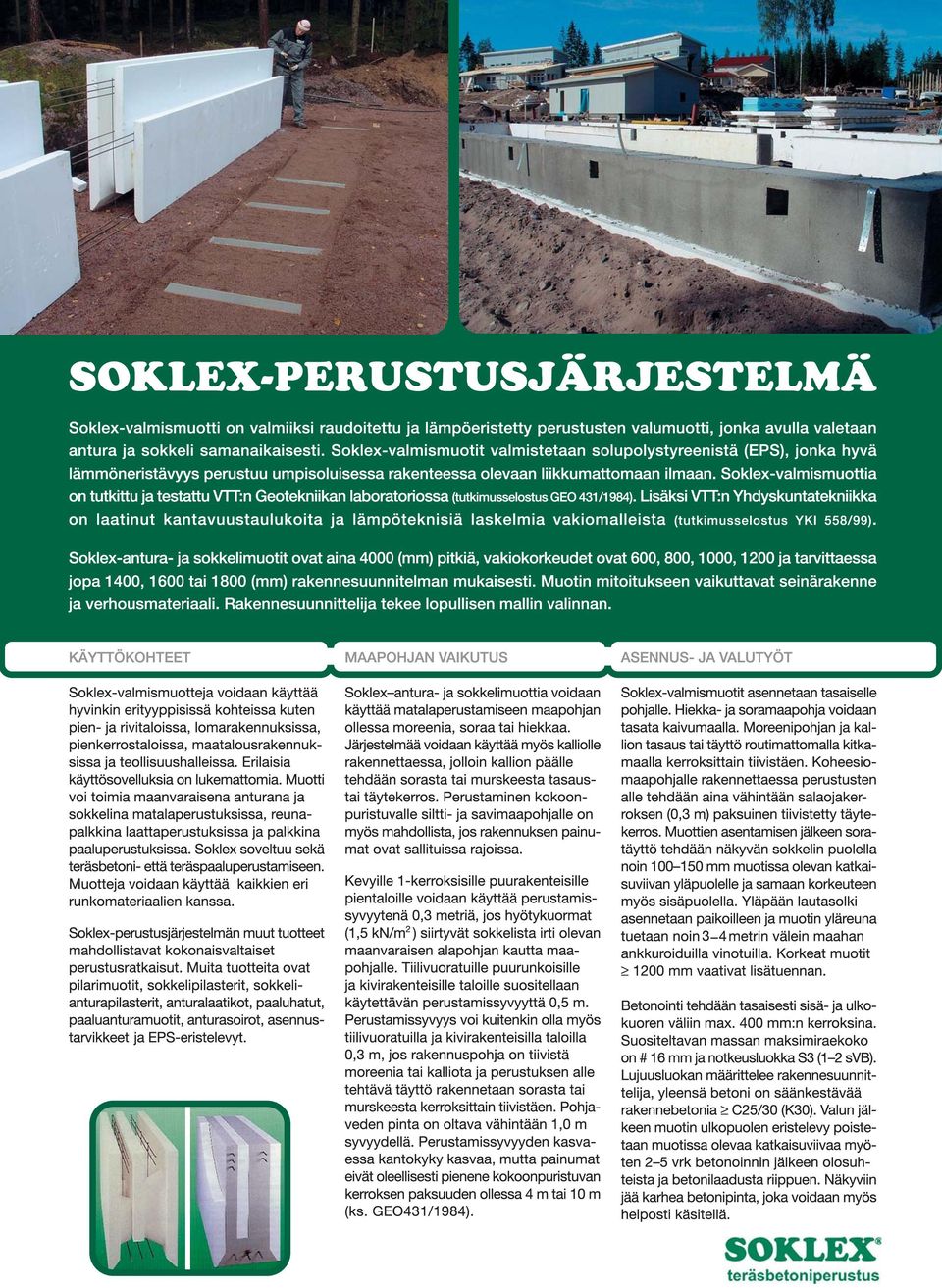

3 3 SISÄLLYSLUETTELO SISÄLTÖ SIVUNUMERO Perustusjärjestelmän kuvaus 2 Verkkopalvelun sivukartta 4 Antura- ja sokkelimuotin periaaterakenne 5 Tehdashinnasto, tuotteet 6-25 Antura- ja sokkelimuotit, rakennekuvat, mitat ja betonimenekit muottimallit VM01 VM06 6 -muottimallit TM01 TM06 7 -muottimallit EM01 EM06 8 -muottimallit EM07 EM12 9 -muottimallit EM13 EM muottimallit EM19 EM muottimallit EM25 EM muottimallit EM31 EM muottimallit EM37 EM muottimallit EM43 EM muottimallit EM49 EM muottimallit EM55 EM muottimallit EM61 EM muottimallit EM67 EM muottimallit EM73, EM75-EM77, EM80-EM81 20 Pilarianturamuotit ja sokkelipilasterit 21 Sokkelianturapilasterit, anturalaatikot ja paaluhatut 22 U-muotit (sokkelipalkki / paaluantura) 23 EPS -eristelevyt 23 Esimerkki omakotitalon routasuojauksesta 24 EPS -anturasoirot ja asennustarvikkeet Tehdashinnasto, palvelut Yleiset ehdot 25 Lyhytaikainen asennusneuvonta työmaalla 26 Muottien elementointityö tehtaalla 26 Rahtimaksut ja rahtitilavuudet Tekniset taulukot ja ohjeet Muottien käsittelyohje 28 Määrälaskentaohje 29 Muottimallien valintataulukko, sokkelihalkaistut muotit Muottimallien valintataulukko, halkaisemattomat muotit 31 Valmistalosovelluksia, valintataulukko Hallisovelluksia, valintataulukko 34 Soklex -periaateratkaisut Soklex -periaateratkaisuja, maanvarainen laatta 35 Soklex -periaateratkaisuja, maanvarainen laatta, autotalli, halli, väliseinä 36 Soklex -periaateratkaisuja, radonsuojaus, reunavahvistettu laatta 37 Soklex -periaateratkaisuja, reunavahvistettu laatta, ontelolaattarossipohja 38 Soklex -periaateratkaisuja, tuulettuva alapohja, paalu- ja pilariperustus 39 Asennusohjeet, asennus- ja tuentapiirrokset Asennusohjeet Lisäasennusohjeet, Soklex -perustuksen betonointi 42 Lisäasennusohjeet, asennuspiirrokset Tuentapiirrokset Porrastuksen teko-ohjeet 49-50

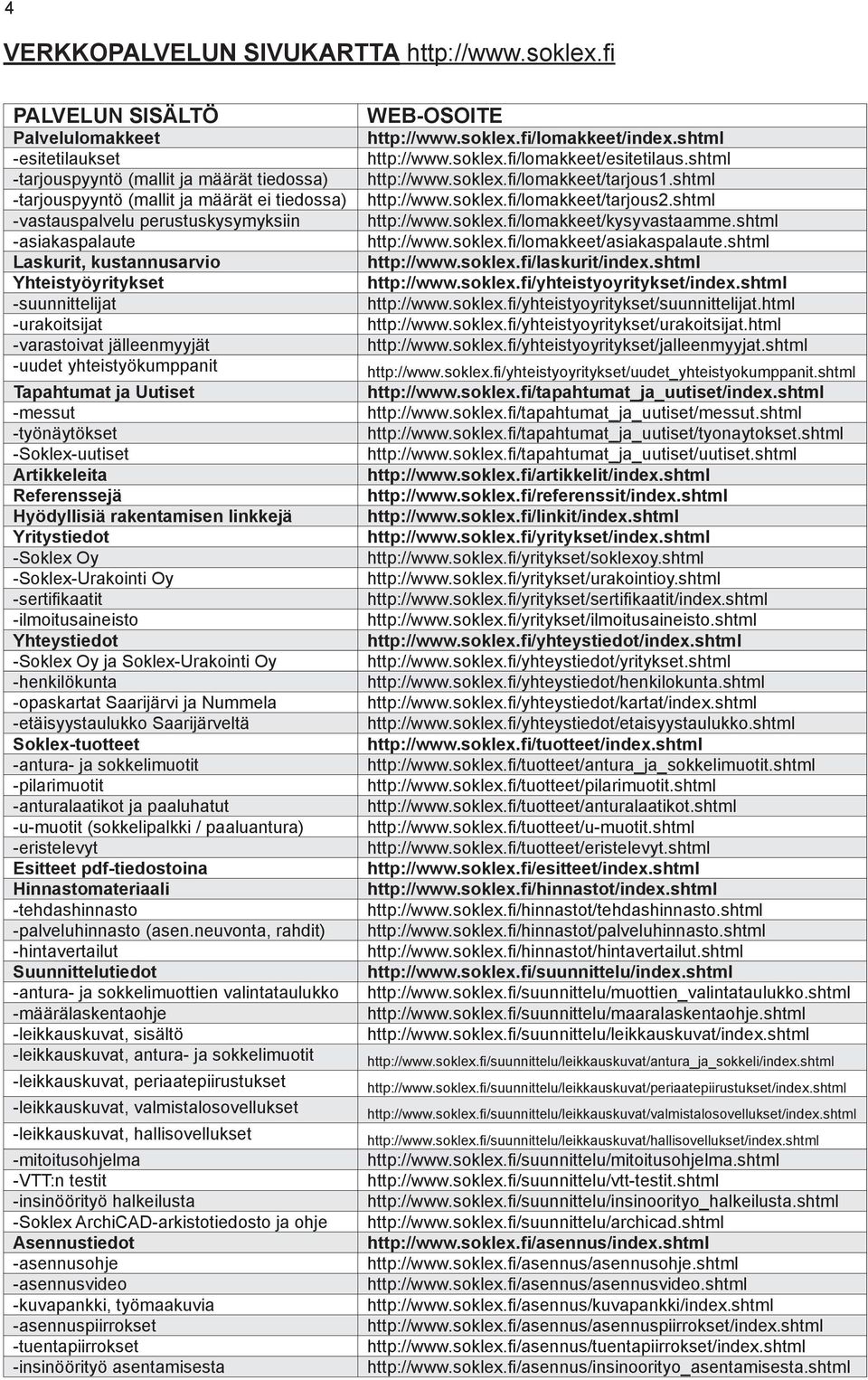

4 4 VERKKOPALVELUN SIVUKARTTA PALVELUN SISÄLTÖ Palvelulomakkeet -esitetilaukset -tarjouspyyntö (mallit ja määrät tiedossa) -tarjouspyyntö (mallit ja määrät ei tiedossa) -vastauspalvelu perustuskysymyksiin -asiakaspalaute Laskurit, kustannusarvio Yhteistyöyritykset -suunnittelijat -urakoitsijat -varastoivat jälleenmyyjät -uudet yhteistyökumppanit Tapahtumat ja Uutiset -messut -työnäytökset -Soklex-uutiset Artikkeleita Referenssejä Hyödyllisiä rakentamisen linkkejä Yritystiedot -Soklex Oy -Soklex-Urakointi Oy -sertifikaatit -ilmoitusaineisto Yhteystiedot -Soklex Oy ja Soklex-Urakointi Oy -henkilökunta -opaskartat Saarijärvi ja Nummela -etäisyystaulukko Saarijärveltä Soklex-tuotteet -antura- ja sokkelimuotit -pilarimuotit -anturalaatikot ja paaluhatut -u-muotit (sokkelipalkki / paaluantura) -eristelevyt Esitteet pdf-tiedostoina Hinnastomateriaali -tehdashinnasto -palveluhinnasto (asen.neuvonta, rahdit) -hintavertailut Suunnittelutiedot -antura- ja sokkelimuottien valintataulukko -määrälaskentaohje -leikkauskuvat, sisältö -leikkauskuvat, antura- ja sokkelimuotit -leikkauskuvat, periaatepiirustukset -leikkauskuvat, valmistalosovellukset -leikkauskuvat, hallisovellukset -mitoitusohjelma -VTT:n testit -insinöörityö halkeilusta -Soklex ArchiCAD-arkistotiedosto ja ohje Asennustiedot -asennusohje -asennusvideo -kuvapankki, työmaakuvia -asennuspiirrokset -tuentapiirrokset -insinöörityö asentamisesta WEB-OSOITE /lomakkeet/esitetilaus.shtml /lomakkeet/tarjous1.shtml /lomakkeet/tarjous2.shtml /lomakkeet/kysyvastaamme.shtml /lomakkeet/asiakaspalaute.shtml /yhteistyoyritykset/suunnittelijat.html /yhteistyoyritykset/urakoitsijat.html /yhteistyoyritykset/jalleenmyyjat.shtml /yhteistyoyritykset/uudet_yhteistyokumppanit.shtml /tapahtumat_ja_uutiset/messut.shtml /tapahtumat_ja_uutiset/tyonaytokset.shtml /tapahtumat_ja_uutiset/uutiset.shtml /yritykset/soklexoy.shtml /yritykset/urakointioy.shtml /yritykset/sertifi kaatit/index.shtml /yritykset/ilmoitusaineisto.shtml /yhteystiedot/yritykset.shtml /yhteystiedot/henkilokunta.shtml /yhteystiedot/kartat/index.shtml /yhteystiedot/etaisyystaulukko.shtml /tuotteet/antura_ja_sokkelimuotit.shtml /tuotteet/pilarimuotit.shtml /tuotteet/anturalaatikot.shtml /tuotteet/u-muotit.shtml /tuotteet/eristelevyt.shtml /hinnastot/tehdashinnasto.shtml /hinnastot/palveluhinnasto.shtml /hinnastot/hintavertailut.shtml /suunnittelu/muottien_valintataulukko.shtml /suunnittelu/maaralaskentaohje.shtml /suunnittelu/leikkauskuvat/index.shtml /suunnittelu/leikkauskuvat/antura_ja_sokkeli/index.shtml /suunnittelu/leikkauskuvat/periaatepiirustukset/index.shtml /suunnittelu/leikkauskuvat/valmistalosovellukset/index.shtml /suunnittelu/leikkauskuvat/hallisovellukset/index.shtml /suunnittelu/mitoitusohjelma.shtml /suunnittelu/vtt-testit.shtml /suunnittelu/insinoorityo_halkeilusta.shtml /suunnittelu/archicad.shtml /asennus/asennusohje.shtml /asennus/asennusvideo.shtml /asennus/kuvapankki/index.shtml /asennus/asennuspiirrokset/index.shtml /asennus/tuentapiirrokset/index.shtml /asennus/insinoorityo_asentamisesta.shtml

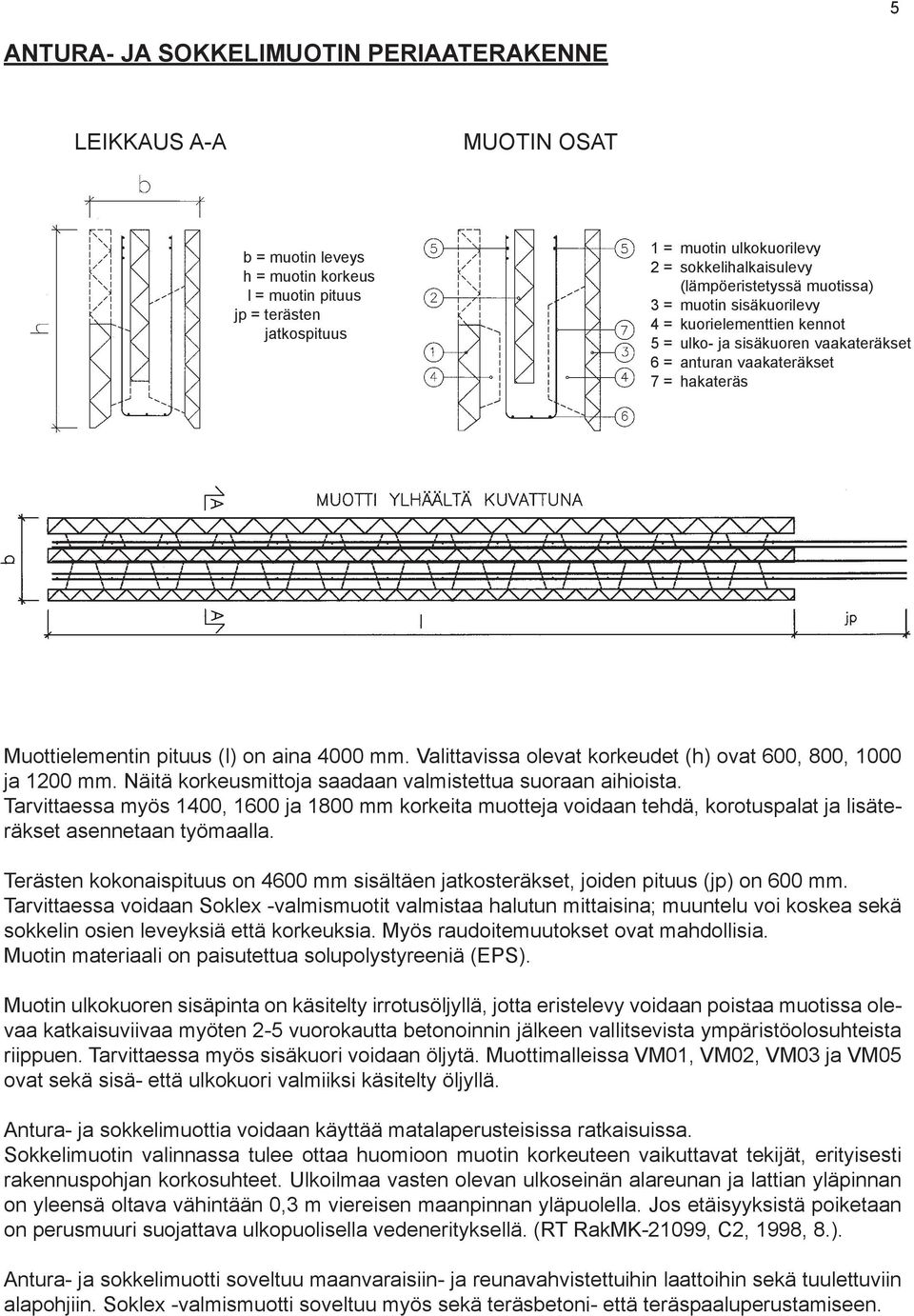

5 5 ANTURA- JA SOKKELIMUOTIN PERIAATERAKENNE LEIKKAUS A-A MUOTIN OSAT b = muotin leveys h = muotin korkeus l = muotin pituus jp = terästen jatkospituus 1 = muotin ulkokuorilevy 2 = sokkelihalkaisulevy (lämpöeristetyssä muotissa) 3 = muotin sisäkuorilevy 4 = kuorielementtien kennot 5 = ulko- ja sisäkuoren vaakateräkset 6 = anturan vaakateräkset 7 = hakateräs Muottielementin pituus (l) on aina 4000 mm. Valittavissa olevat korkeudet (h) ovat 600, 800, 1000 ja 1200 mm. Näitä korkeusmittoja saadaan valmistettua suoraan aihioista. Tarvittaessa myös 1400, 1600 ja 1800 mm korkeita muotteja voidaan tehdä, korotuspalat ja lisäteräkset asennetaan työmaalla. Terästen kokonaispituus on 4600 mm sisältäen jatkosteräkset, joiden pituus (jp) on 600 mm. Tarvittaessa voidaan Soklex -valmismuotit valmistaa halutun mittaisina; muuntelu voi koskea sekä sokkelin osien leveyksiä että korkeuksia. Myös raudoitemuutokset ovat mahdollisia. Muotin materiaali on paisutettua solupolystyreeniä (EPS). Muotin ulkokuoren sisäpinta on käsitelty irrotusöljyllä, jotta eristelevy voidaan poistaa muotissa olevaa katkaisuviivaa myöten 2-5 vuorokautta betonoinnin jälkeen vallitsevista ympäristöolosuhteista riippuen. Tarvittaessa myös sisäkuori voidaan öljytä. Muottimalleissa VM01, VM02, VM03 ja VM05 ovat sekä sisä- että ulkokuori valmiiksi käsitelty öljyllä. Antura- ja sokkelimuottia voidaan käyttää matalaperusteisissa ratkaisuissa. Sokkelimuotin valinnassa tulee ottaa huomioon muotin korkeuteen vaikuttavat tekijät, erityisesti rakennuspohjan korkosuhteet. Ulkoilmaa vasten olevan ulkoseinän alareunan ja lattian yläpinnan on yleensä oltava vähintään 0,3 m viereisen maanpinnan yläpuolella. Jos etäisyyksistä poiketaan on perusmuuri suojattava ulkopuolisella vedenerityksellä. (RT RakMK-21099, C2, 1998, 8.). Antura- ja sokkelimuotti soveltuu maanvaraisiin- ja reunavahvistettuihin laattoihin sekä tuulettuviin alapohjiin. Soklex -valmismuotti soveltuu myös sekä teräsbetoni- että teräspaaluperustamiseen.

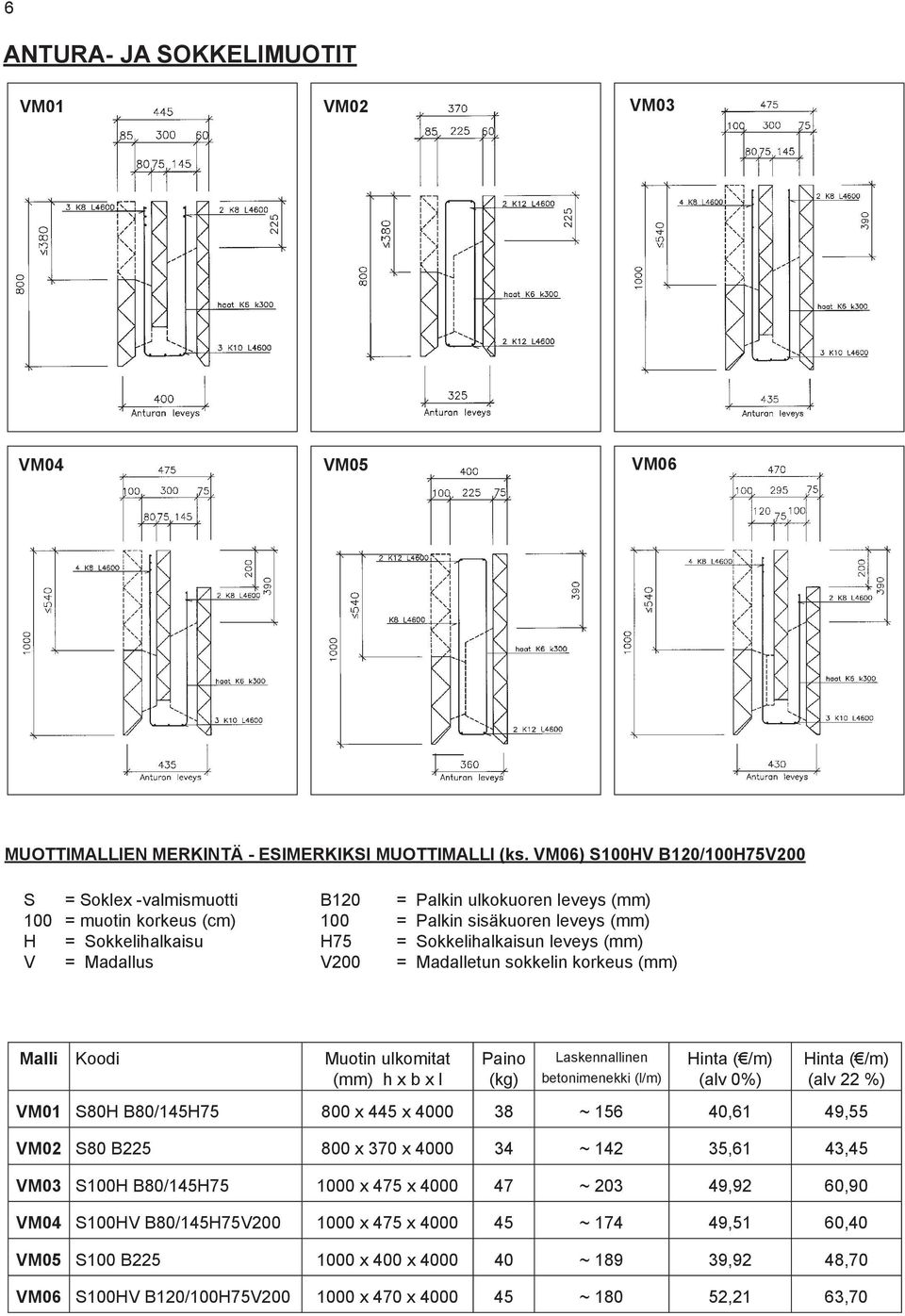

6 6 ANTURA- JA SOKKELIMUOTIT VM01 VM02 VM03 VM04 VM05 VM06 MUOTTIMALLIEN MERKINTÄ - ESIMERKIKSI MUOTTIMALLI (ks. VM06) S100HV B120/100H75V200 S = Soklex -valmismuotti B120 = Palkin ulkokuoren leveys (mm) 100 = muotin korkeus (cm) 100 = Palkin sisäkuoren leveys (mm) H = Sokkelihalkaisu H75 = Sokkelihalkaisun leveys (mm) V = Madallus V200 = Madalletun sokkelin korkeus (mm) Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) VM01 S80H B80/145H x 445 x ~ ,61 49,55 VM02 S80 B x 370 x ~ ,61 43,45 VM03 S100H B80/145H x 475 x ~ ,92 60,90 VM04 S100HV B80/145H75V x 475 x ~ ,51 60,40 VM05 S100 B x 400 x ~ ,92 48,70 VM06 S100HV B120/100H75V x 470 x ~ ,21 63,70

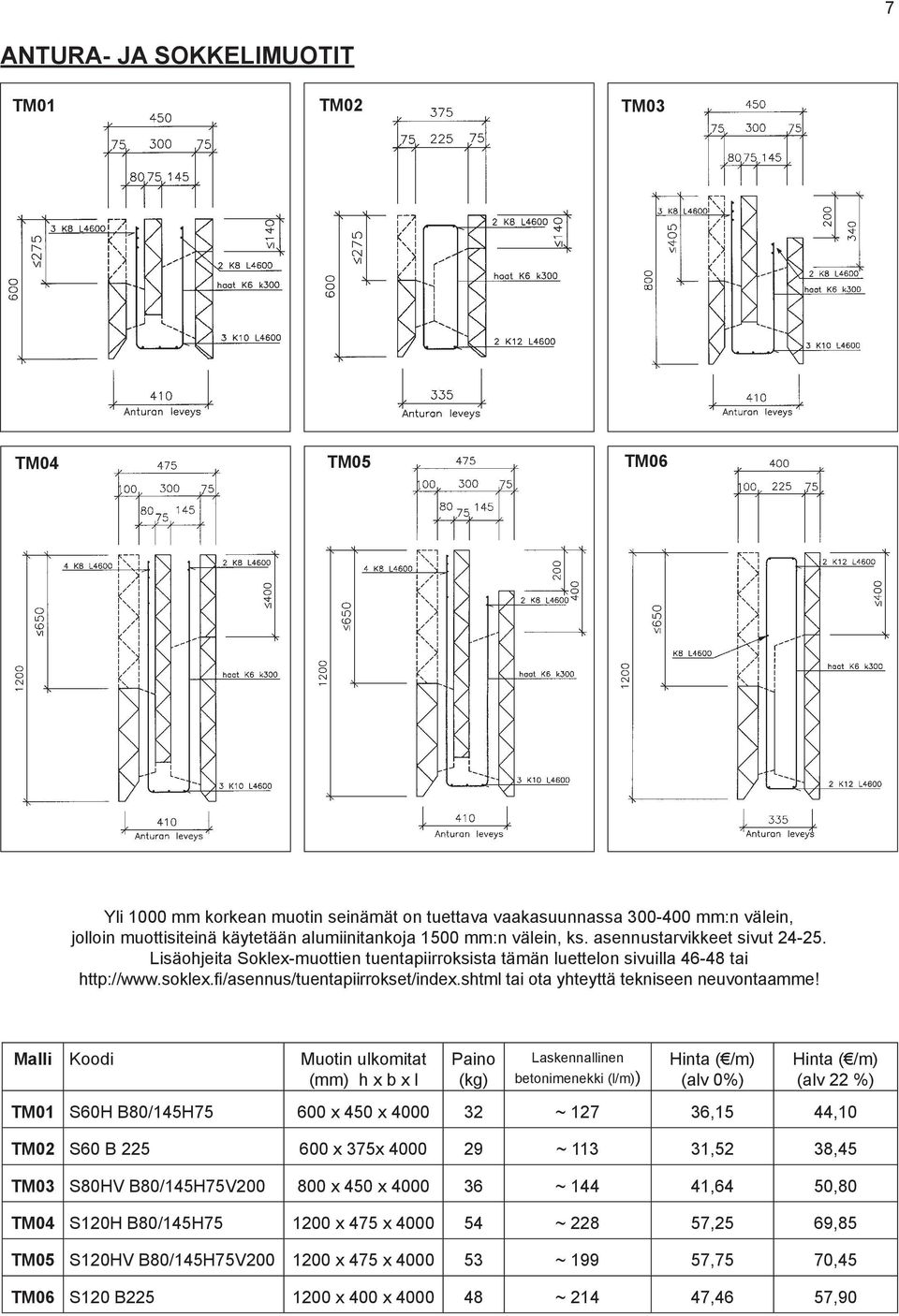

7 7 ANTURA- JA SOKKELIMUOTIT TM01 TM02 TM03 TM04 TM05 TM06 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein, ks. asennustarvikkeet sivut Lisäohjeita Soklex-muottien tuentapiirroksista tämän luettelon sivuilla tai tai ota yhteyttä tekniseen neuvontaamme! Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m)) (alv 0%) (alv 22 %) TM01 S60H B80/145H x 450 x ~ ,15 44,10 TM02 S60 B x 375x ~ ,52 38,45 TM03 S80HV B80/145H75V x 450 x ~ ,64 50,80 TM04 S120H B80/145H x 475 x ~ ,25 69,85 TM05 S120HV B80/145H75V x 475 x ~ ,75 70,45 TM06 S120 B x 400 x ~ ,46 57,90

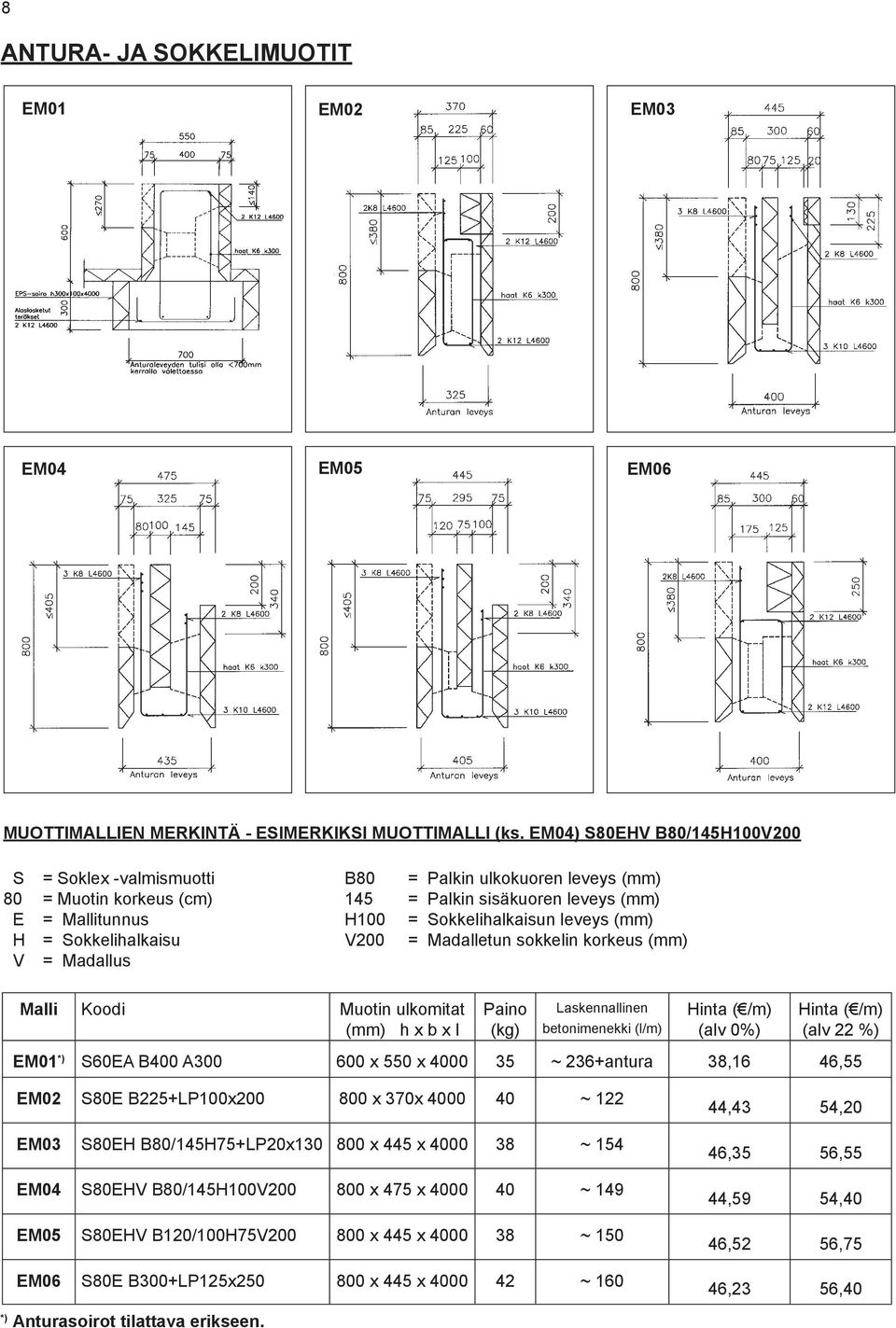

8 8 ANTURA- JA SOKKELIMUOTIT EM01 EM02 EM03 EM04 EM05 EM06 MUOTTIMALLIEN MERKINTÄ - ESIMERKIKSI MUOTTIMALLI (ks. EM04) S80EHV B80/145H100V200 S = Soklex -valmismuotti B80 = Palkin ulkokuoren leveys (mm) 80 = Muotin korkeus (cm) 145 = Palkin sisäkuoren leveys (mm) E = Mallitunnus H100 = Sokkelihalkaisun leveys (mm) H = Sokkelihalkaisu V200 = Madalletun sokkelin korkeus (mm) V = Madallus Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM01 *) S60EA B400 A x 550 x ~ 236+antura 38,16 46,55 EM02 S80E B225+LP100x x 370x ~ 122 EM03 S80EH B80/145H75+LP20x x 445 x ~ 154 EM04 S80EHV B80/145H100V x 475 x ~ 149 EM05 S80EHV B120/100H75V x 445 x ~ 150 EM06 S80E B300+LP125x x 445 x ~ 160 *) Anturasoirot tilattava erikseen. 44,43 54,20 46,35 56,55 44,59 54,40 46,52 56,75 46,23 56,40

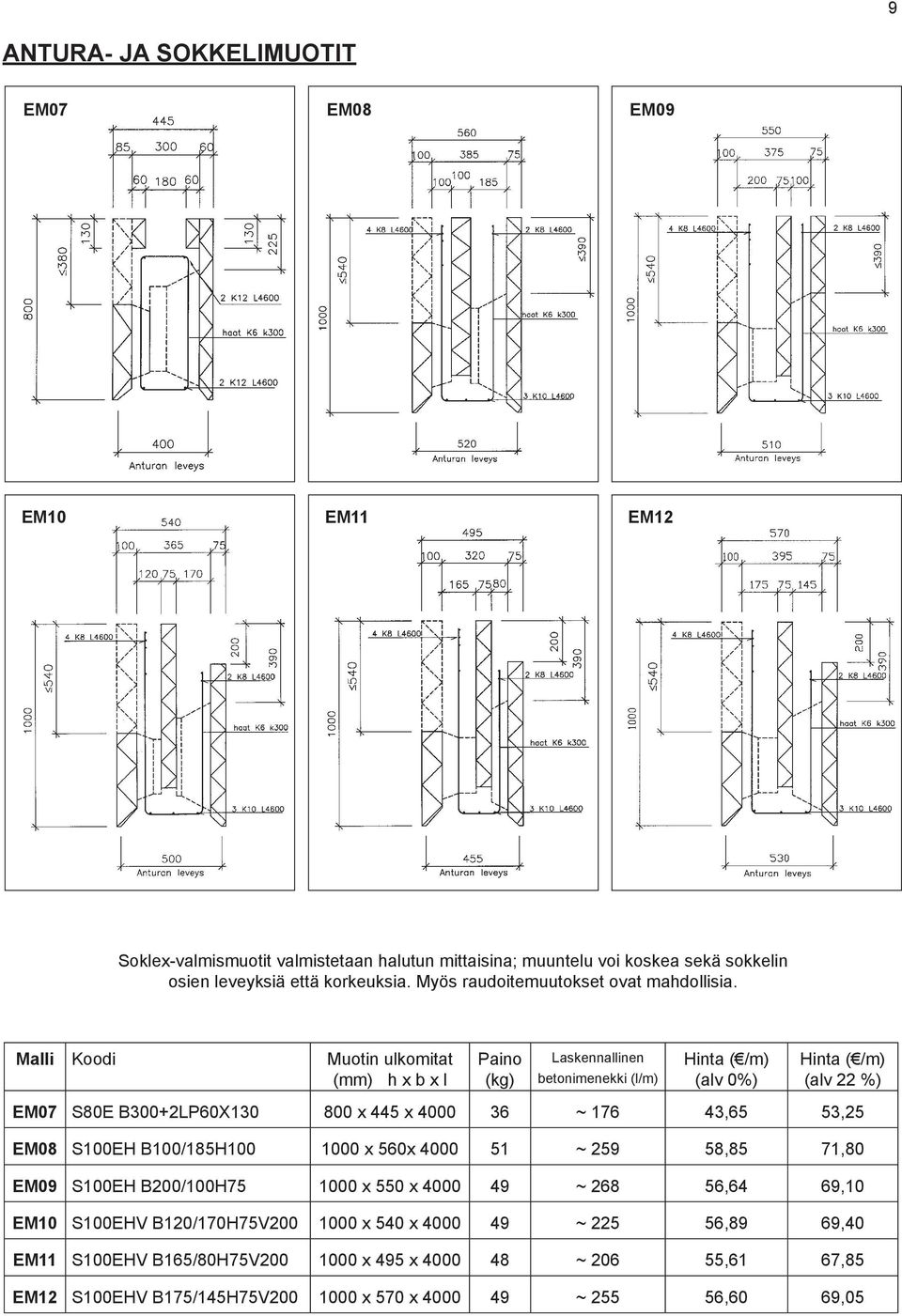

9 9 ANTURA- JA SOKKELIMUOTIT EM07 EM08 EM09 EM10 EM11 EM12 Soklex-valmismuotit valmistetaan halutun mittaisina; muuntelu voi koskea sekä sokkelin osien leveyksiä että korkeuksia. Myös raudoitemuutokset ovat mahdollisia. Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM07 S80E B300+2LP60X x 445 x ~ ,65 53,25 EM08 S100EH B100/185H x 560x ~ ,85 71,80 EM09 S100EH B200/100H x 550 x ~ ,64 69,10 EM10 S100EHV B120/170H75V x 540 x ~ ,89 69,40 EM11 S100EHV B165/80H75V x 495 x ~ ,61 67,85 EM12 S100EHV B175/145H75V x 570 x ~ ,60 69,05

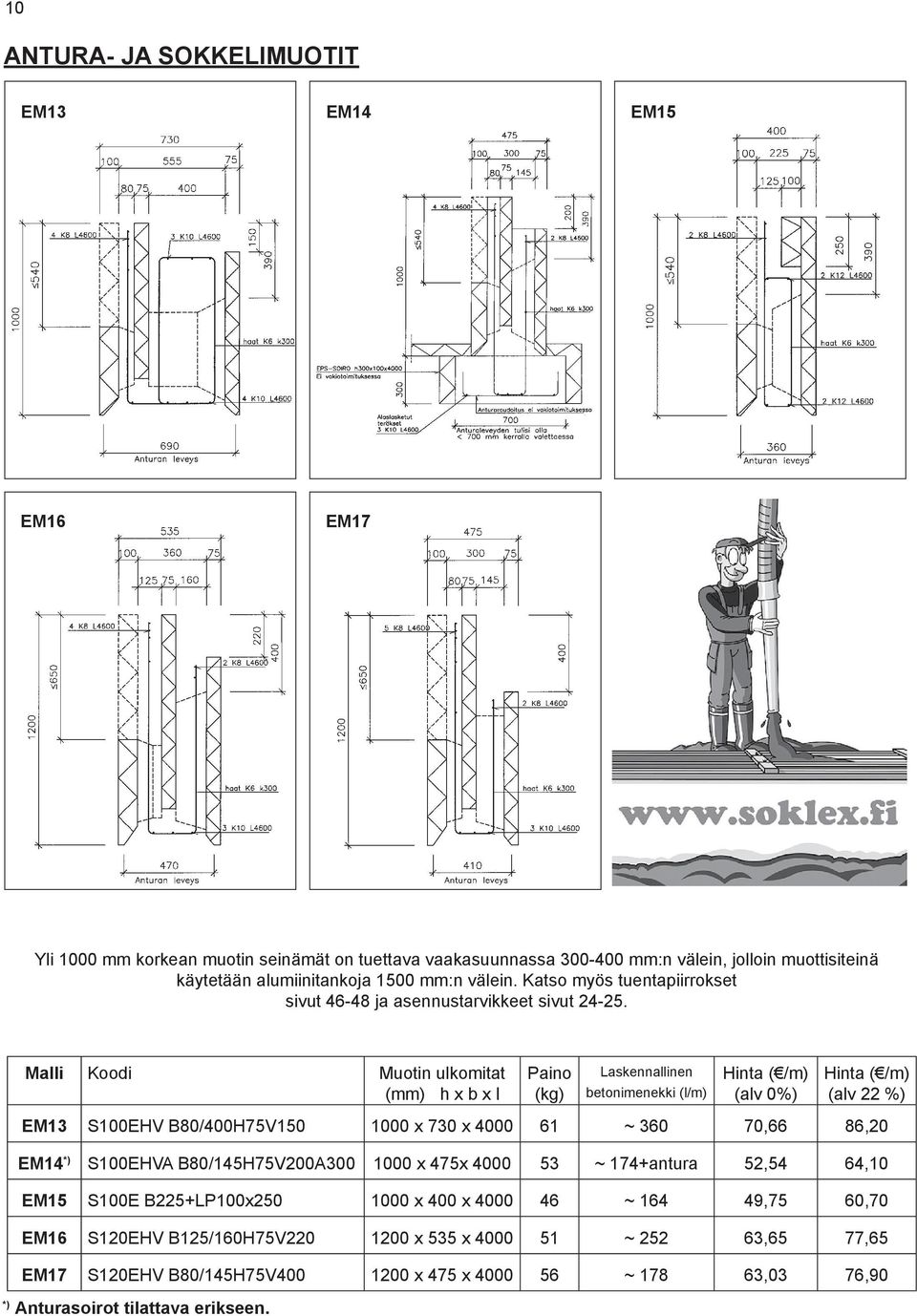

10 10 ANTURA- JA SOKKELIMUOTIT EM13 EM14 EM15 EM16 EM17 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivut Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM13 S100EHV B80/400H75V x 730 x ~ ,66 86,20 EM14 *) S100EHVA B80/145H75V200A x 475x ~ 174+antura 52,54 64,10 EM15 S100E B225+LP100x x 400 x ~ ,75 60,70 EM16 S120EHV B125/160H75V x 535 x ~ ,65 77,65 EM17 S120EHV B80/145H75V x 475 x ~ ,03 76,90 *) Anturasoirot tilattava erikseen.

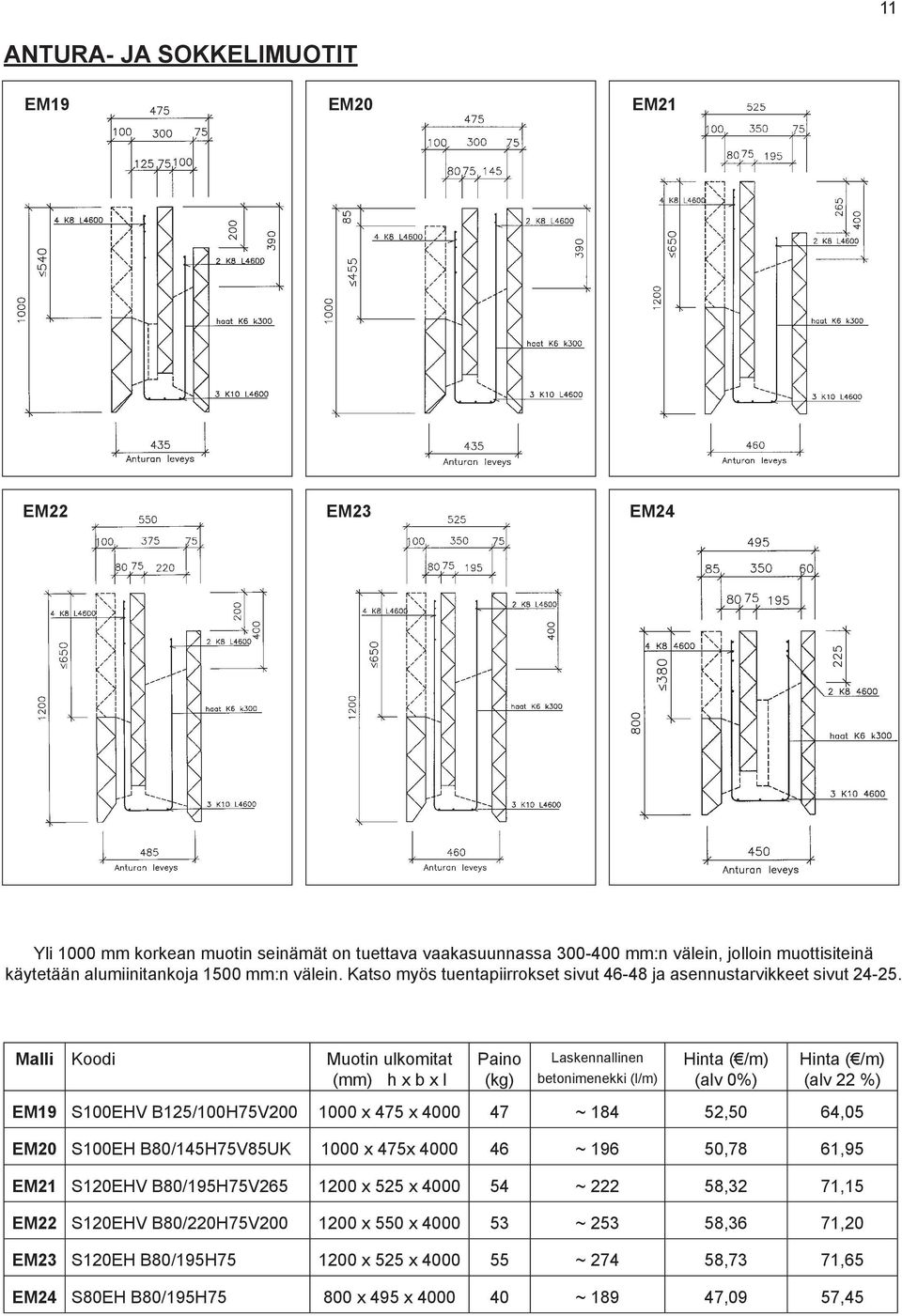

11 11 ANTURA- JA SOKKELIMUOTIT EM19 EM20 EM21 EM22 EM23 EM24 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivut Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM19 S100EHV B125/100H75V x 475 x ~ ,50 64,05 EM20 S100EH B80/145H75V85UK 1000 x 475x ~ ,78 61,95 EM21 S120EHV B80/195H75V x 525 x ~ ,32 71,15 EM22 S120EHV B80/220H75V x 550 x ~ ,36 71,20 EM23 S120EH B80/195H x 525 x ~ ,73 71,65 EM24 S80EH B80/195H x 495 x ~ ,09 57,45

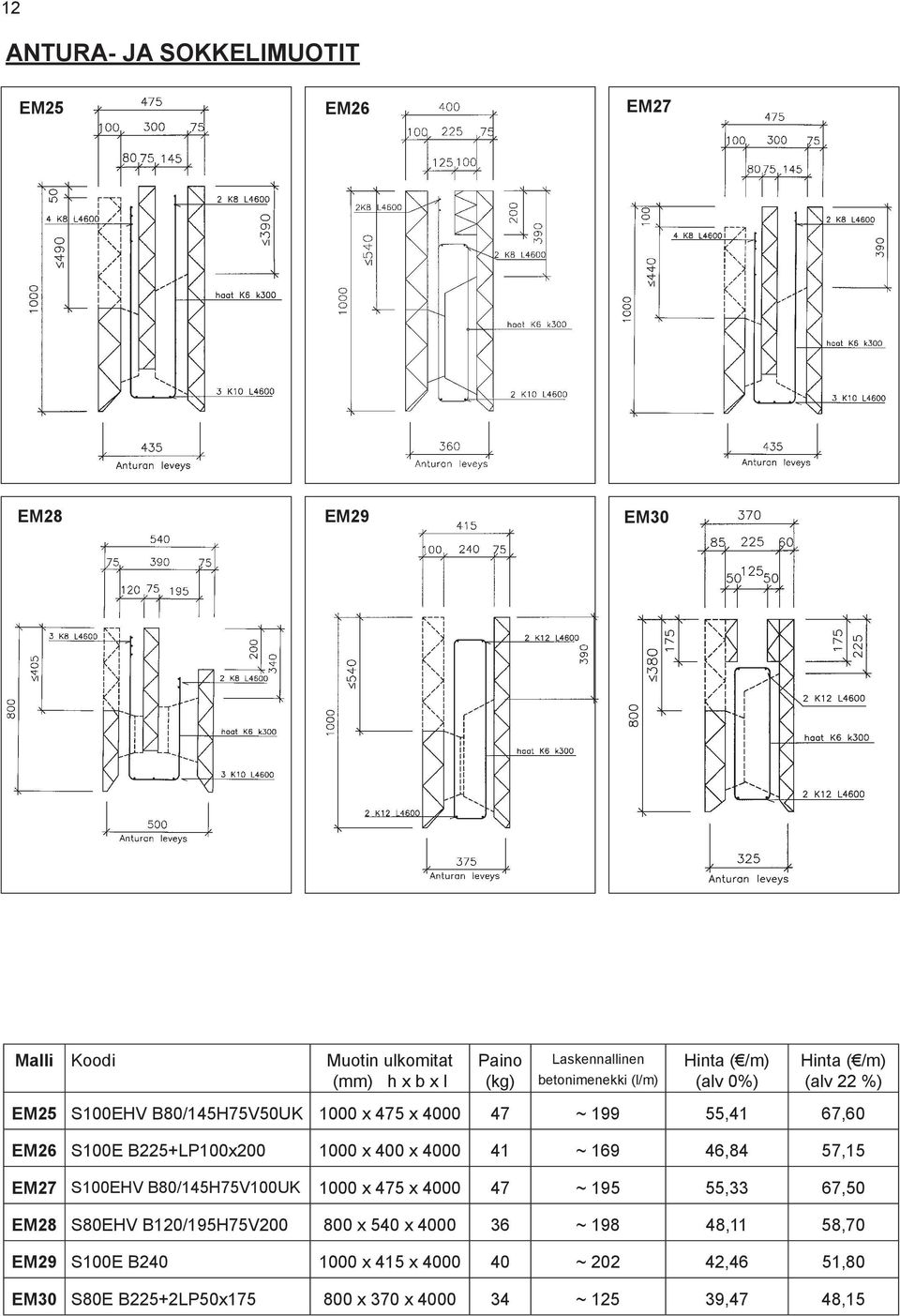

12 12 ANTURA- JA SOKKELIMUOTIT EM25 EM26 EM27 EM28 EM29 EM30 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM25 S100EHV B80/145H75V50UK 1000 x 475 x ~ ,41 67,60 EM26 S100E B225+LP100x x 400 x ~ ,84 57,15 EM27 S100EHV B80/145H75V100UK 1000 x 475 x ~ ,33 67,50 EM28 S80EHV B120/195H75V x 540 x ~ ,11 58,70 EM29 S100E B x 415 x ~ ,46 51,80 EM30 S80E B225+2LP50x x 370 x ~ ,47 48,15

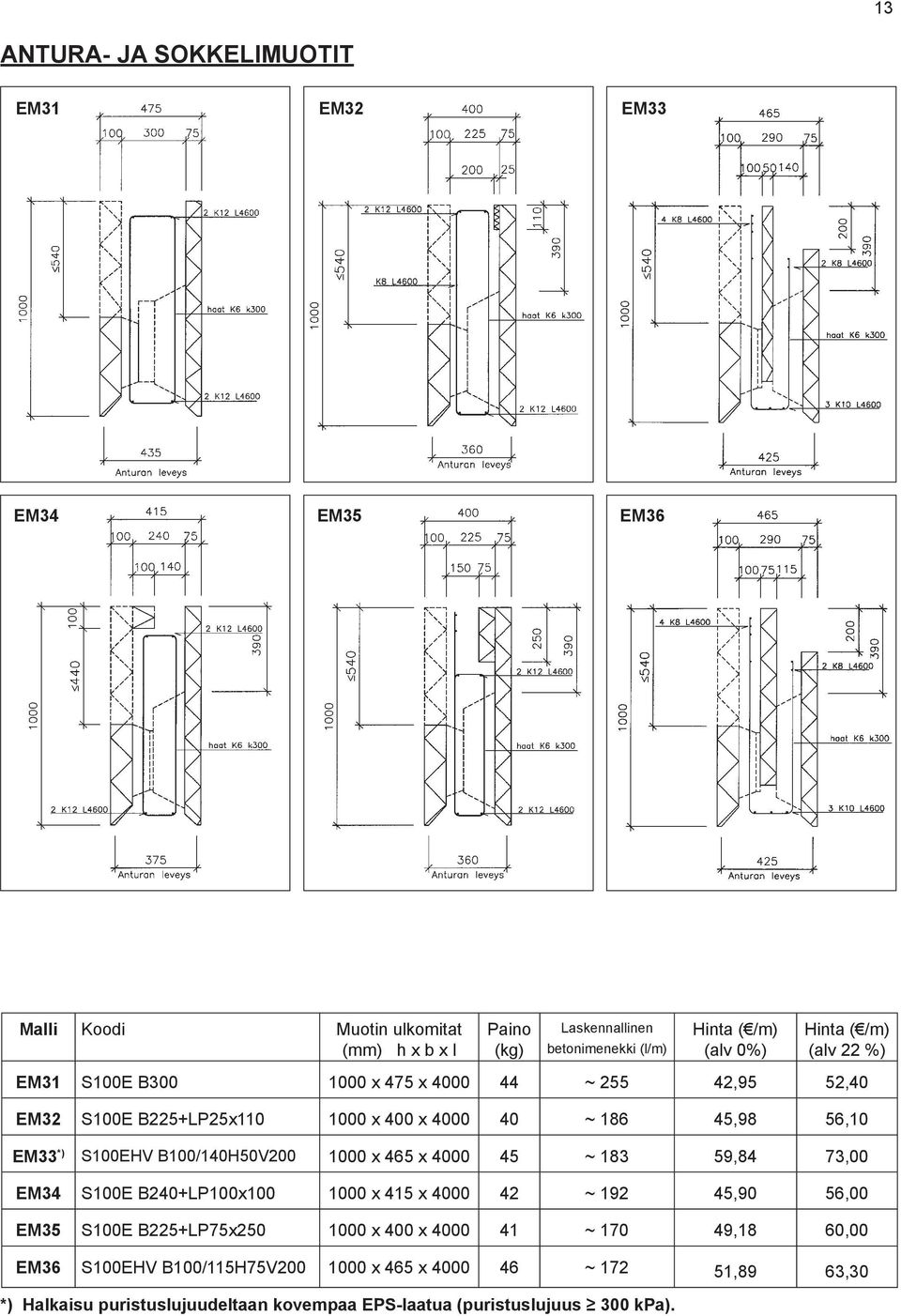

13 13 ANTURA- JA SOKKELIMUOTIT EM31 EM32 EM33 EM34 EM35 EM36 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM31 S100E B x 475 x ~ ,95 52,40 EM32 S100E B225+LP25x x 400 x ~ ,98 56,10 EM33 *) S100EHV B100/140H50V x 465 x ~ ,84 73,00 EM34 S100E B240+LP100x x 415 x ~ ,90 56,00 EM35 S100E B225+LP75x x 400 x ~ ,18 60,00 EM36 S100EHV B100/115H75V x 465 x ~ ,89 63,30 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

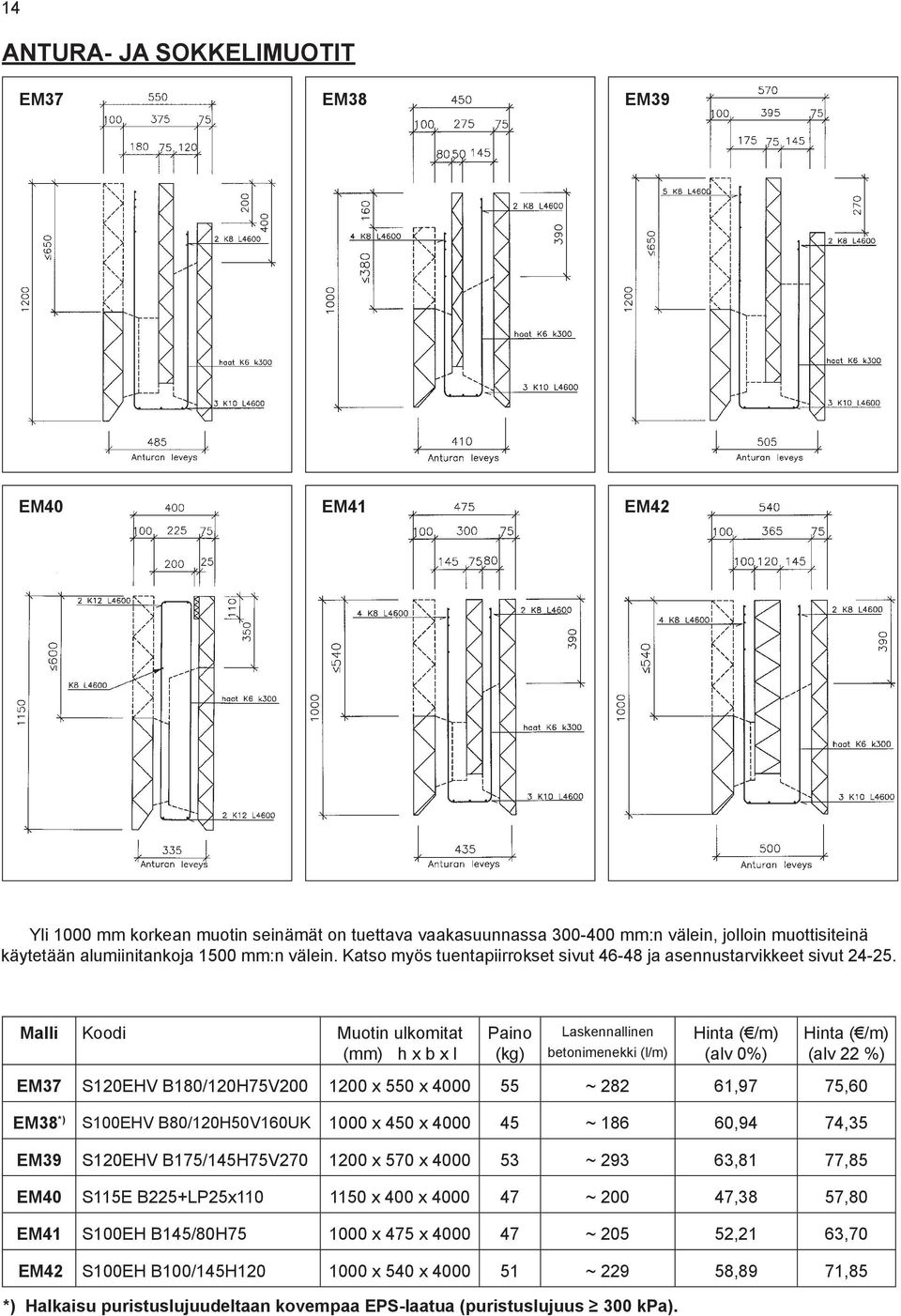

14 14 ANTURA- JA SOKKELIMUOTIT EM37 EM38 EM39 EM40 EM41 EM42 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivut Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM37 S120EHV B180/120H75V x 550 x ~ ,97 75,60 EM38 *) S100EHV B80/120H50V160UK 1000 x 450 x ~ ,94 74,35 EM39 S120EHV B175/145H75V x 570 x ~ ,81 77,85 EM40 S115E B225+LP25x x 400 x ~ ,38 57,80 EM41 S100EH B145/80H x 475 x ~ ,21 63,70 EM42 S100EH B100/145H x 540 x ~ ,89 71,85 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

15 15 ANTURA- JA SOKKELIMUOTIT EM43 EM44 EM45 EM46 EM47 EM48 Y Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivut Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM43 S100E B x 430 x ~ ,66 52,05 EM44 S100EH B100/145H x 520 x ~ ,32 71,15 EM45 S120E B285+LP120x x 460 x ~ ,28 77,20 EM46 S120EHV B175/145H75V x 570 x ~ ,80 79,05 EM47 S120EHV B150/195H75V x 595 x ~ ,77 77,80 EM48 S120EHV B120/145H75V x 515 x ~ ,48 77,45

16 16 ANTURA- JA SOKKELIMUOTIT EM49 EM50 EM51 EM52 EM53 EM54 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM49 *) S100EH B80/145H x 450 x ~ ,34 69,95 EM50 S80E B225+LP50x x 370 x ~ ,14 47,75 EM51 *) S100EHV B100/100H50V x 425 x ~ ,57 73,90 EM52 *) S80EHV B100/100H50V x 400 x ~ ,54 64,10 EM53 S80EHV B175/80H75V x 480 x ~ ,87 52,30 EM54 S80EHV B150/80H75V x 455 x ~ ,75 52,15 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

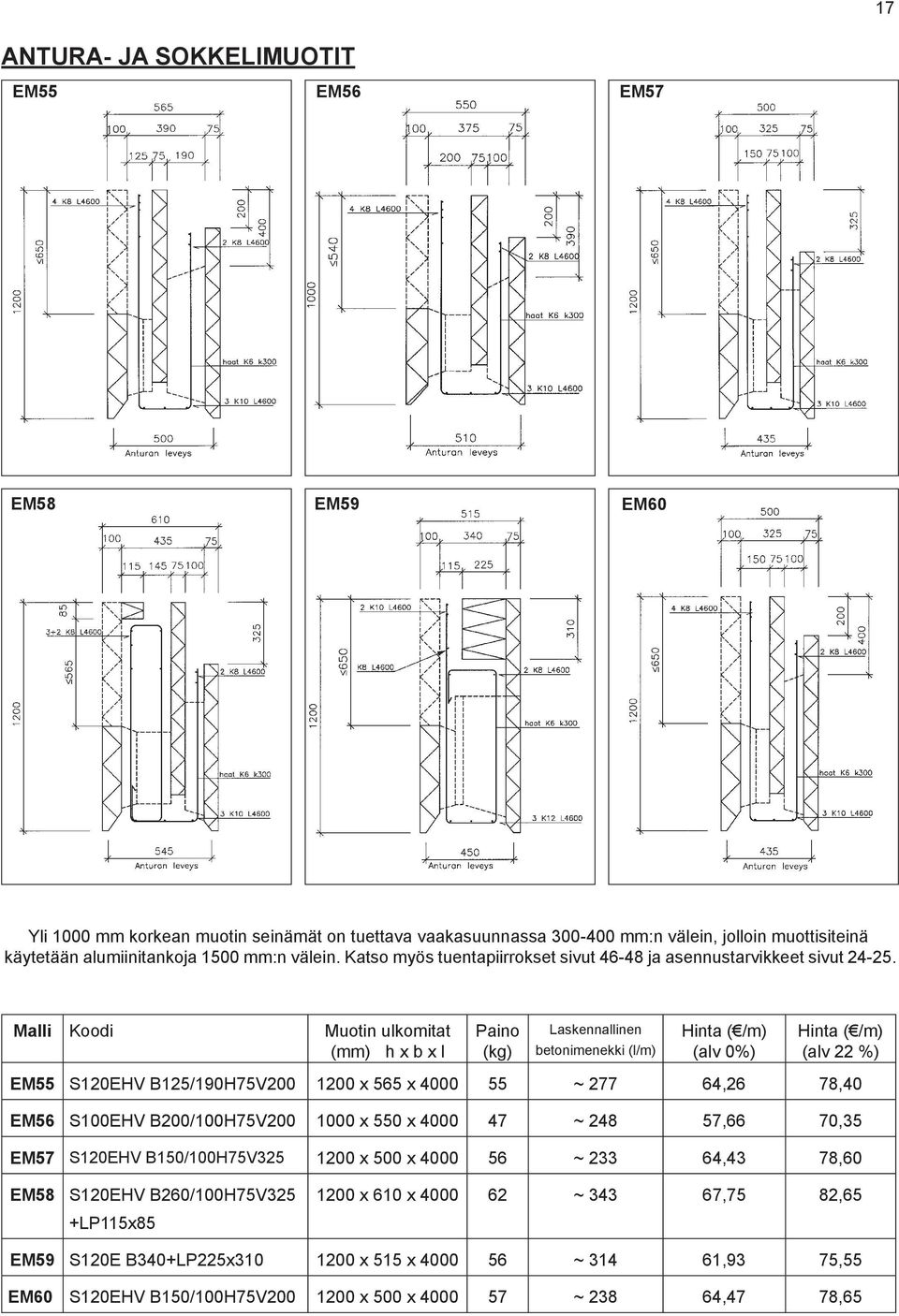

17 17 ANTURA- JA SOKKELIMUOTIT EM55 EM56 EM57 EM58 EM59 EM60 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivut Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM55 S120EHV B125/190H75V x 565 x ~ ,26 78,40 EM56 S100EHV B200/100H75V x 550 x ~ ,66 70,35 EM57 S120EHV B150/100H75V x 500 x ~ ,43 78,60 EM58 S120EHV B260/100H75V325 +LP115x x 610 x ~ ,75 82,65 EM59 S120E B340+LP225x x 515 x ~ ,93 75,55 EM60 S120EHV B150/100H75V x 500 x ~ ,47 78,65

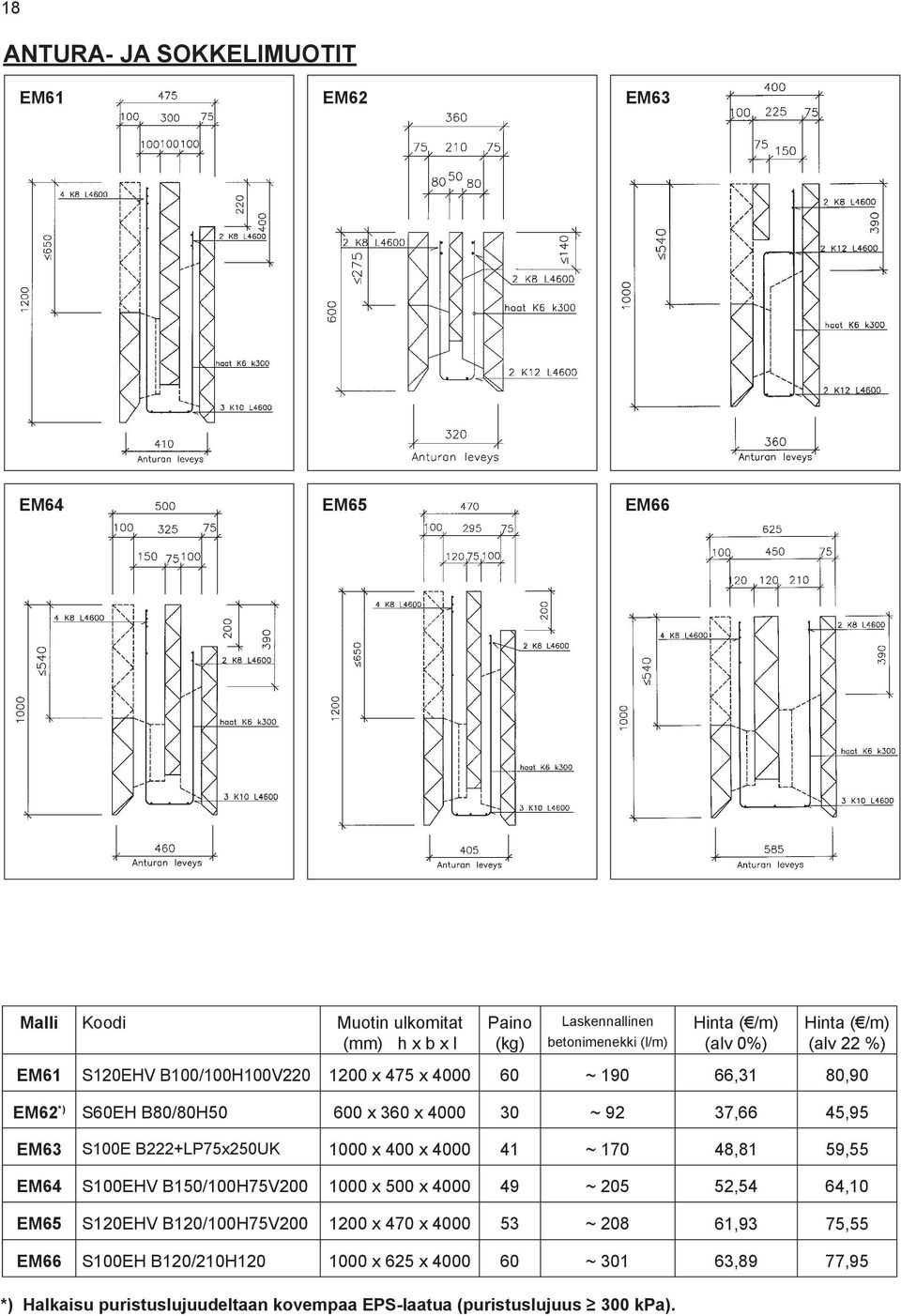

18 18 ANTURA- JA SOKKELIMUOTIT EM61 EM62 EM63 EM64 EM65 EM66 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM61 S120EHV B100/100H100V x 475 x ~ ,31 80,90 EM62 *) S60EH B80/80H x 360 x ~ 92 37,66 45,95 EM63 S100E B222+LP75x250UK 1000 x 400 x ~ ,81 59,55 EM64 S100EHV B150/100H75V x 500 x ~ ,54 64,10 EM65 S120EHV B120/100H75V x 470 x ~ ,93 75,55 EM66 S100EH B120/210H x 625 x ~ ,89 77,95 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

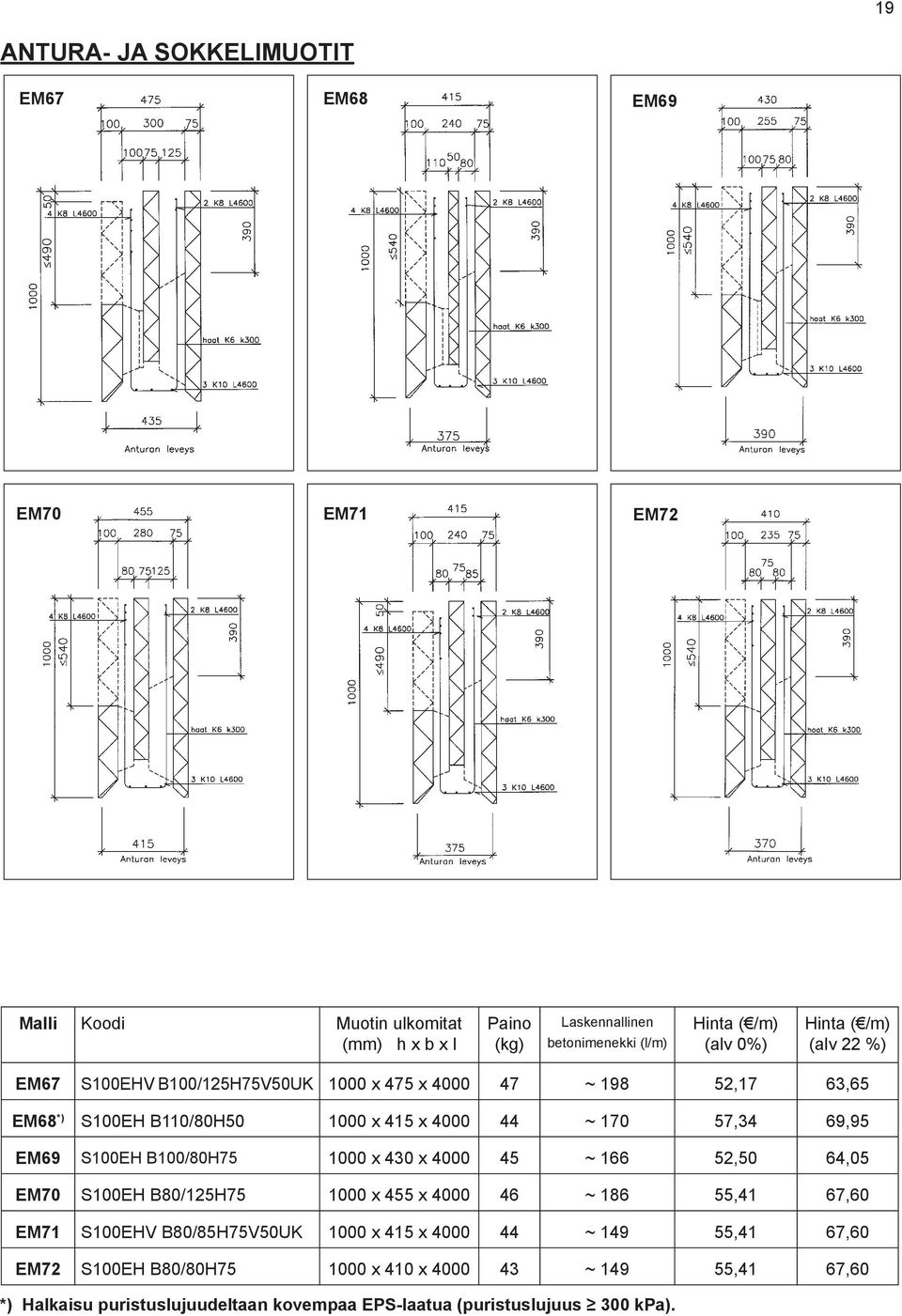

19 19 ANTURA- JA SOKKELIMUOTIT EM67 EM68 EM69 EM70 EM71 EM72 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM67 S100EHV B100/125H75V50UK 1000 x 475 x ~ ,17 63,65 EM68 *) S100EH B110/80H x 415 x ~ ,34 69,95 EM69 S100EH B100/80H x 430 x ~ ,50 64,05 EM70 S100EH B80/125H x 455 x ~ ,41 67,60 EM71 S100EHV B80/85H75V50UK 1000 x 415 x ~ ,41 67,60 EM72 S100EH B80/80H x 410 x ~ ,41 67,60 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

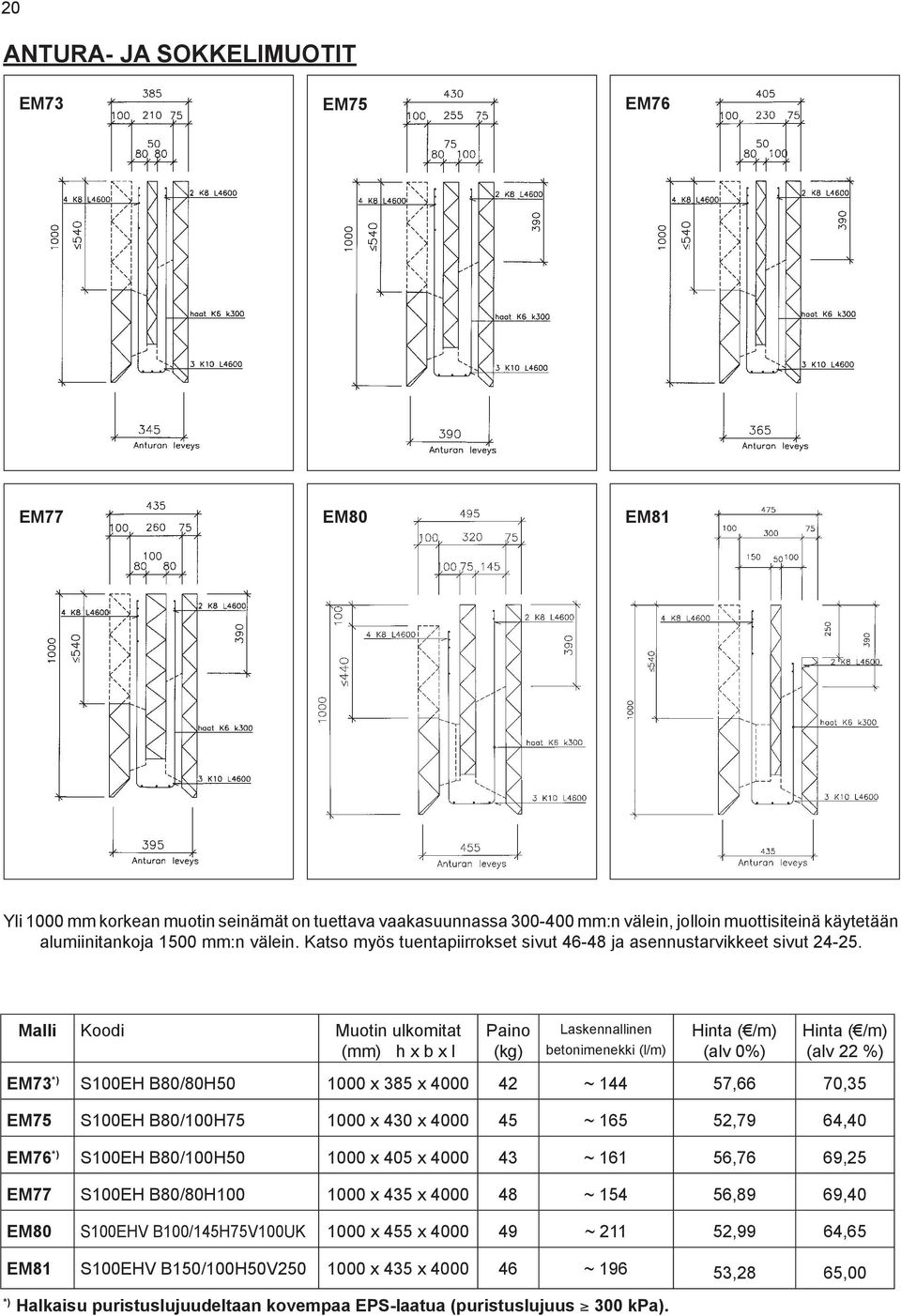

20 20 ANTURA- JA SOKKELIMUOTIT EM73 EM75 EM76 EM77 EM80 EM81 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivut Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM73 *) S100EH B80/80H x 385 x ~ ,66 70,35 EM75 S100EH B80/100H x 430 x ~ ,79 64,40 EM76 *) S100EH B80/100H x 405 x ~ ,76 69,25 EM77 S100EH B80/80H x 435 x ~ ,89 69,40 EM80 S100EHV B100/145H75V100UK 1000 x 455 x ~ ,99 64,65 EM81 S100EHV B150/100H50V x 435 x ~ ,28 65,00 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

21 21 PILARIMUOTIT PILARIANTURAMUOTIT Malli Mitat A x B / C x D Paino (kg) Lask. betonimenekki (l/kpl) Hinta ( /kpl) (alv 0%) Hinta ( /kpl) (alv 22 %) PLA x 400 / 400 x ~ 48 46,39 56,60 PLA x 600 / 400 x ~ 56 48,11 58,70 PLA x 800 / 400 x ~ 64 52,21 63,70 PLA x 1000 / 400 x ~ 72 55,16 67,30 PLA x 400 / 600 x ~ 88 49,59 60,50 PLA x 600 / 600 x ~ 96 53,40 65,15 PLA x 800 / 600 x ~ ,16 67,30 PLA x 1000 / 600 x ~ ,33 67,50 PLA x 600 / 600 x ~ ,69 65,50 PLA x 800 / 600 x ~ ,30 69,90 PLA x 1000 / 600 x ~ ,53 73,85 PLA x 600 / 600 x ~ ,01 69,55 PLA x 800 / 600 x ~ ,07 74,50 PLA x 1000 / 600 x ~ ,12 79,45 Pilarianturamuotin vakioteräkset 4 K10 + haat 3 K6 k50 + K6 k150 Betonin lujuusluokka rakennesuunnittelijan ohjeen mukaisesti. Raudoitemuutokset ovat mahdollisia Muille tyypeille anna mitat A x B / C x D Hinnat tarjousten mukaan. SOKKELIPILASTERIT Malli Mitat a x b x h Paino (kg) Laskennallinen betonimenekki (l/kpl) Hinta ( /kpl) (alv 0%) Hinta ( /kpl) (alv 22 %) SPL x 200 x ~ 24 14,18 17,30 SPL x 200 x ~ 32 17,34 21,15 SPL x 200 x ~ 40 22,13 27,00 SPL x 240 x ~ 35 15,16 18,50 SPL x 240 x 800 1,5 ~ 46 17,17 20,95 SPL x 240 x ~ 58 23,77 29,00 Sokkelipilasterin vakioteräkset 4 K10 + haat K6 k150

22 22 SOKKELIANTURAPILASTERIT Malli Mitat A x B / C1 x C2 x D Paino (kg) Lask. betonimenekki (l/kpl) Hinta ( /kpl) (alv 0%) Hinta ( /kpl) (alv 22 %) SPLA01 200x400 / 300x400x200 5 ~ 40 43,77 53,40 SPLA02 200x600 / 300x400x200 6 ~ 48 46,52 56,75 SPLA03 200x800 / 300x400x200 7 ~ 56 49,26 60,10 SPLA04 200x1000 / 300x400x200 8 ~ 64 51,68 63,05 SPLA05 200x400 / 400x600x200 6 ~ 64 46,07 56,20 SPLA06 200x600 / 400x600x200 7 ~ 72 48,69 59,40 SPLA07 200x800 / 400x600x200 8 ~ 80 51,31 62,60 SPLA08 200x1000 / 400x600x200 9 ~ 88 53,89 65,75 SPLA09 240x600 / 400x600x200 7 ~ 83 49,75 60,70 SPLA10 240x800 / 400x600x200 8 ~ 95 52,66 64,25 SPLA11 240x1000 / 400x600x200 9 ~ ,57 67,80 SPLA12 350x600 / 500x800x200 9 ~ ,92 67,00 SPLA13 350x800 / 500x800x ~ ,61 71,50 SPLA14 350x1000 / 500x800x ~ ,30 76,00 Sokkelianturapilasterin vakioteräkset 4 K10 + haat 3 K6 k50 + K6 k150 Betonin lujuusluokka rakennesuunnittelijan ohjeen mukaisesti. Raudoitemuutokset ovat mahdollisia Muille tyypeille anna mitat A x B / C1 x C2 x D Hinnat tarjousten mukaan. ANTURALAATIKOT / PAALUHATUT s b s Malli Mitat a x b x h x s Paino (kg) Laskennallinen betonimenekki (l/kpl) Hinta ( /kpl) (alv 0%) Hinta( /kpl) (alv 22 %) s a s b AL x 600 x 200 x 75 1 ~ 72 6,15 7,50 AL x 600 x 400 x ~ ,25 18,60 AL x 800 x 200 x 75 1 ~ 128 7,21 8,80 AL x 800 x 400 x ~ ,63 23,95 AL x 1000 x 200 x 75 2 ~ 200 8,89 10,85 AL x 1000 x 400 x ~ ,02 29,30 h AL x 600 x 650 x ~ ,74 49,70 Anturalaatikot ja paaluhatut ovat ilman raudoituksia. Raudoitteiden hinnat, muut koot sekä pohjalliset paaluhatut - tarjousten mukaan.

23 U -MUOTIT (sokkelipalkki / paaluantura) 23 b Malli Mitat h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) UM x 400 x ~ ,59 17,80 UM x 600 x ~ ,27 19,85 h UM x 800 x ~ ,99 21,95 UM x 400 x ~ ,43 23,70 U-muotit ovat ilman raudoituksia. Raudoitteiden hinnat tarjousten mukaan. Muut koot tarjousten mukaan. UM x 600 x ~ ,15 25,80 UM x 800 x ~ ,83 27,85 UM x 400 x ~ ,30 29,65 UM x 600 x ~ ,98 31,70 UM x 800 x ~ ,66 33,75 EPS-ERISTELEVYT Vakiopakkaukset Levykoko kpl / pkt m 2 / pkt m 3 / pkt kpl / suurpakk m 2 / suurpakk m 3 / suurpakk 1200 x 1000 x , x 1000 x , x 1000 x ,4 0, , x 1000 x ,2 0, , x 1000 x , Alapohjaeristeet Soklex EPS 100 Lattia (VTT: n sertifi kaatti nro VTT-C , Soklex EPS 100 Lattia) Malli Levykoko Hinta ( /m 2 ) (alv 0 %) Hinta ( /m 2 ) (alv 22 %) Hinta ( /pkt) (alv 0 %) Hinta ( /pkt) (alv 22 %) L100/ x 1000 x 25 1,23 1,50 29,51 36,00 L100/ x 1000 x 50 2,42 2,95 29,02 35,40 L100/ x 1000 x 70 3,48 4,25 29,26 35,70 L100/ x 1000 x 75 3,73 4,55 26,84 32,75 L100/ x 1000 x 100 4,84 5,90 29,02 35,40 Routaeristeet Soklex EPS 120 Routa (VTT: n sertifi kaatti nro VTT-C , Soklex EPS 120 Routa) Malli Levykoko Hinta ( /m 2 ) (alv 0 %) Hinta ( /m 2 ) (alv 22 %) Hinta ( /pkt) (alv 0 %) Hinta ( /pkt) (alv 22 %) R120/ x 1000 x 25 1,48 1,80 35,41 43,20 R120/ x 1000 x 50 2,87 3,50 34,43 42,00 R120/ x 1000 x 70 4,06 4,95 34,10 41,60 R120/ x 1000 x 75 4,39 5,35 31,56 38,50 R120/ x 1000 x 100 5,74 7,00 34,43 42,00 Hinnasto käsittää ainoastaan laatuluokat EPS 100 Lattia ja EPS 120 Routa sekä vakiolevykoot 1000 x 1200 mm, paksuudet 25, 50, 70, 75 ja 100 mm. Muut levykoot ja lujuusluokat tarjotaan pyydettäessä, maksimi koko 1200 x 4000 mm ja paksuus 500 mm. Eristelevyt toimitetaan pääsääntöisesti 20 paketin suurpakkauksissa ja täysin paketein.

24 24 ESIMERKKI OMAKOTITALON ROUTASUOJAUKSESTA Kuva: EPS -rakennuseristeteollisuus, lisätietoja EPS-ANTURASOIROT (anturoiden valamiseen) Hinta / anturasoirometri eli sisältää anturan yhden sivun. Muut koot - hinnat tarjousten mukaan. Malli Mitat (alv 0%) (alv 22%) AS75 75 x 200 x ,98 1,20 AS x 300 x ,01 2,45 SOKLEX-ASENNUSTARVIKKEET Malli Tuote Koko (mm) Hinta ( /yks.) (alv 0%) Hinta ( /yks.) (alv 22%) MULA07 Korkolauta, muovia l = ,84 2,25 MULA09 Korkolauta, muovia l = ,97 2,40 MULA30 Korkolauta, muovia l = ,90 7,20 SOKA20 Sokkelikaista, SBS-kermiä 0,20 m x 10 m 8,69 10,60 RAKA Radonkaista, TL2-bitumikermiä 0,5 m x 10 m 25,57 31,20 AL10 AL -surritanko, yli 1000 mm korkean muotin tukemiseen Ø10 x ,07 9,85

25 25 Malli Tuote Koko (mm) Hinta ( /yks.) (alv 0%) Hinta ( /yks.) (alv 22%) HT06 Harjaterästanko 6 mm Ø6 x ,72 2,10 HT08 Harjaterästanko 8 mm Ø8 x ,83 3,45 HT10 Harjaterästanko 10 mm Ø10 x ,34 5,30 HT12 Harjaterästanko 12 mm Ø12 x ,23 7,60 HT16 Harjaterästanko 16 mm Ø16 x ,76 14,35 HTJ08 Harjateräsjatko 8 mm Ø8 x ,61 0,75 HTJ10 Harjateräsjatko 10 mm Ø10 x ,86 1,05 HTJ12 Harjateräsjatko 12 mm Ø12 x ,27 1,55 HTK08 Harjateräskulma 8 mm Ø8 / ,74 0,90 HTK10 Harjateräskulma 10 mm Ø10 / ,07 1,30 HTK12 Harjateräskulma 12 mm Ø12 / ,43 1,75 HTK16 Harjateräskulma 16 mm Ø16 / ,93 2,35 HTT06 Harjaterästappi, nippu n. 50 kpl Ø6, l = ,54 9,20 HTT08 Harjaterästappi, nippu n. 50 kpl Ø8, l = ,60 14,15 IRTO1 Muottiöljy Pullo, 1 l 4,18 5,10 IRTO5 Muottiöljy Kannu, 5 l 11,39 13,90 YLEISET EHDOT Toimitusehto Toimitusaika Vapaasti varastossamme Saarijärvellä. Sopimuksen mukaan. Tavaran toimittaminen kohteeseen tapahtuu yleensä ostajan tai tavaran vastaanottajan kanssa sovittuna ajankohtana. Laskutuslisä 5,00 (alv 0%), 6,10 (alv 22%) Noudon lastausmaksu 42,05 (alv 0%), 51,30 (alv 22%) alkava lastaustunti noudoista sovittava erikseen. Rahti Myyjän järjestämistä kuljetuksista peritään rahti. Rahti ei sisällä kuorman purkua. Kuljetus Myyjän järjestämän kuljetuksen suorittaja vastaa kuljetuksen aikana mahdollisesti sattuneista vahingoista kuorma- ja rahtikirjaan merkittyyn purkupaikkaan saakka. Vakuutus Kuljetusvakuutus (0,4 % x materiaalitilauksen arvo) asiakkaan pyynnöstä, vakuutusmaksu veloitetaan. Palautukset Palautuksista on aina sovittava erikseen, hyvitys enintään 75 %. Palautuksesta aiheutuvat kulut maksaa palauttaja. Laskutus Sopimusliikkeen kautta. Laskutus tapahtuu tavaran tilauspäivänä voimassa olevien hintojen ja ehtojen mukaisesti. Omistus Pidätämme omistusoikeuden myymiimme tuotteisiin, kunnes kauppahinta on kokonaisuudessaan maksettu. Noudatamme Rakennustuotteiden yleisiä hankinta- ja toimitusehtoja (RYHT 2000)

26 26 LYHYTAIKAINEN ASENNUSNEUVONTA TYÖMAALLA Työsuoritus ja / tai kulukorvaus Hinta ( / yksikkö) alv ( 0 % ) Hinta ( / yksikkö) alv ( 22 % ) Asennusneuvonta työmaalla 40,00 48,80 Kilometrikorvaus 0,51 0,62 Kokopäiväraha 32,00 39,04 Puolipäiväraha 14,00 17,08 Majoituskorvaus / yö 89,00 108,58 MUOTTIEN ELEMENTOINTITYÖ TEHTAALLA Rakennuksen perustusvalumuotit voidaan tilata myös elementoituna, jolloin muotit mitoitetaan, sahataan ja merkataan lopullista työmaa-asennusta varten. Elementointiin liittyvät työt tehtaalla veloitetaan työveloituksena 15,00 / m (alv 0 %), 18,30 / m (alv 22 %). Elementoinnista aiheutuva leikkuujäte ja hukkapalat jäävät tehtaalle ellei toisin ole sovittu. Kysy tarjous talokohtaisesta elementoinnista. RAHTIMAKSUT (voimassa toistaiseksi, hinnat tarkistettava tilattaessa) ETÄISYYS (km) Saarijärveltä VYÖHYKE NUPPI ( / kuljetusyksikkö) alv 0% alv 22% 1/2-PERÄVAUNU ( / kuljetusyksikkö) alv 0% alv 22% 1/1-PERÄVAUNU ( / kuljetusyksikkö) alv 0% alv 22% MODULI ( / kuljetusyksikkö) alv 0% alv 22% 0-25 I 104, , , , II 140, , , , III 185, , , , IV 263, , , , V 313, , , , VI 341, , , , VII 369, , , , VIII 397, , , , IX 424, , , , yli 400 X tarjous tarjous tarjous tarjous LASTAUS PURKU Kuorman lastaus Soklex Oy:n tehtaalla sisältyy rahtihintaan. Kuorman purkaminen järjestettävä ostajan toimesta ja kustannuksella purkupaikalla. Purkupaikalla tarvitaan kuljettajan apuna kaksi henkilöä. Ostaja vastaa kuorman purkupaikalle johtavan tien ja kääntöpaikan ajokelpoisuudesta perävaunuyhdistelmälle ja että purkupaikka on asianmukaisessa kunnossa. Ostaja vastaa siitä, että kuorma voidaan purkaa viivytyksettä. Myyjä (Soklex Oy) voi laskuttaa sille aiheutuvat kustannukset, mikäli kuorman purkaminen viivästyy yli tunnin odotusajan ostajasta tai tavaran vastaanottajasta johtuvasta syystä (esim. nostovälineen tai purkajien puuttuminen tai kuorman purkaminen kestää yli tunnin). NOUDON 42,05 (alv 0%), 51,30 (alv 22%) alkava lastaustunti noudoista sovittava erikseen. LASTAUSMAKSU

27 27 ANTURA- JA SOKKELIMUOTTIEN VAATIMAT RAHTITILAVUUDET + kuljetustila eristelevyille tai muille tuotteille MUOTTIMALLI NUPPI muotti eristetila kpl (pkt) 1/2-PERÄVAUNU muotti eristetila kpl (pkt) 1/1-PERÄVAUNU muotti eristetila kpl (pkt) MODULI muotti eristetila kpl (pkt) VM01, TM03, EM03, EM04, EM05, EM06, EM07, EM24, EM53, EM VM02, EM02, EM30, EM50, EM VM03, TM06, VM04, VM06, EM01, EM19, EM20, EM25, EM27, EM28, EM31, EM33, EM36, EM38, EM40, EM41, EM49, EM51, EM67- EM72,EM75-EM77, EM81 VM05, EM15, EM26, EM29, EM32, EM34, EM35, EM43, EM TM TM02, EM TM04, TM05, EM11, EM14, EM16, EM17, EM21, EM23, EM44, EM45, EM48, EM57, EM59, EM60, EM61, EM64, EM65, EM80 EM08, EM09, EM10, EM12, EM22, EM37, EM39, EM42, EM46, EM47, EM55, EM56, EM58, EM EM EPS -ERISTELEVYJEN VAATIMAT RAHTITILAVUUDET NUPPI 1/2-PERÄVAUNU 1/1-PERÄVAUNU MODULI noppa irtopaketti yhteensä (kpl) (pkt) (pkt) noppa irtopaketti yhteensä (kpl) (pkt) (pkt) noppa irtopaketti yhteensä (kpl) (pkt) (pkt) noppa irtopaketti yhteensä (kpl) (pkt) (pkt) Eristelevyt toimitetaan pääsääntöisesti 20 paketin suurpakkauksissa (noppa) ja täysin paketein. Vakiopakkaukset Levykoko kpl / pkt m 2 / pkt m 3 / pkt kpl / suurpakk m 2 / suurpakk m 3 / suurpakk 1200 x 1000 x , x 1000 x , x 1000 x ,4 0, , x 1000 x ,2 0, , x 1000 x ,

28 28 SOKLEX-VALMISMUOTIN KÄSITTELY- JA VARASTOINTIOHJE SOKLEX-VALMISMUOTIN KÄSITTELYSTÄ Käsittelyjen ja kuljetuksien aikana on huolehdittava siitä, että raudoitukset eivät pääse liikkumaan ja vaurioittamaan muotin pintaa. Vahinkojen välttämiseksi on erityisesti varottava raudoitteiden jatkoksia, jotka tulevat noin 600 mm muotin ulkopuolelle. Muotteja tulee mahdollisuuksien mukaan nostaa aina alimmasta muottilevystä. Nostamista nurkasta on vältettävä, koska tällöin on vaarana kulman lohkeaminen. Kuljetuksissa tai siirroissa mahdollisesti lohjenneet EPS-kappaleet voidaan kiinnittää paikoilleen esimerkiksi polyuretaanivaahdolla sekä ohuilla ( 6 mm) harjaterästapeilla. Kuorma puretaan autosta käsin, joten työmaalla tarvitaan kuljettajan apuna 2 henkilöä. Purkaminen pudottamalla on kielletty, jotta muotit eivät vaurioituisi. SOKLEX-VALMISMUOTIN VARASTOINNISTA SOKLEX-valmismuotit varastoidaan työmaalla tasaisella alustalla aina siten, että rakennuksen sisäpuolinen osa muotista on alaspäin. Näin suojataan parhaiten muotin pintaa näkyvän sokkelin osalta. Talvella estetään muottien kiinnijäätyminen alustaansa laittamalla poikittaiset laudat (50x100) 2 kpl muottipinon alle ja laudat (22x100) 2 kpl muottikerroksien väliin. Aluslaudat sijoitetaan muotin läpäisevien kennojen kohdalle noin metrin päähän kummastakin päästä. Muottilevy, joka poistetaan valun jälkeen näkyvän sokkelin osalta, on sisäpinnaltaan erikoiskäsitelty muottiöljyllä. Pitkäaikaisessa varastoinnissa ja vaihtelevissa työmaaolosuhteissa öljyn irrotusominaisuudet saattavat heiketä. Tällöin käsittely on uusittava ennen betonivalua, jotta eristelevy voidaan helposti poistaa näkyvän sokkelin osalta. Uusintakäsittelyyn soveltuu esimerkiksi pellavaöljy tai kasviöljypohjainen teräketjuöljy. Huom! Auringon UV-säteily muuttaa suojaamattoman SOKLEX-valmismuotin pinnan kellertäväksi pitkäaikaisessa ulkovarastoinnissa. Tämä ei kuitenkaan vaikuta haitallisesti muotin ominaisuuksiin eikä edellytä erityisiä suojaustoimenpiteitä työmaalla. SOKLEX - VALMISMUOTIT

29 29 SOKLEX-MÄÄRÄLASKENTA Laskennan apuna voitte käyttää myös kustannusarviolaskuria kotisivuillamme ASUINRAKENNUKSEN ULKOSEINÄSOKKELIT Lämpimien rakennusten perustamiseen soveltuvat sokkelihalkaistut mallit, kuten Soklex-vakiomallit VM01, VM03, VM04 ja VM06. Tarvittavaa muottimäärää laskettaessa: mitataan rakennuksen ulkopiiri. sisänurkista aiheutuva lisämenekki = 2 x Soklex-muotin leveys (ks. taulukot / muotin ulkomitat, leveys = b-mitta). ulkonurkista aiheutuva lisämenekki = 1 x Soklex-muotin ulkokuoren leveys (ks. leikkauskuvat) valmismuottien menekit lasketaan muottimalleittain. tarvittava muottimäärä / malli on oltava jaollinen 4:llä, koska antura- ja sokkelivaluun tarkoitettujen valmismuottien pituus on aina 4 metriä. Tarve pyöristettävä ylöspäin. ASUNNON JA AUTOTALLIN VÄLISEINÄSOKKELI SEKÄ KUISTIN JA TERASSIN REUNASOKKELIT Kylmien rakennusten perustamiseen soveltuvat halkaisemattomat mallit, kuten Soklex-vakiomallit VM02 ja VM05. Tarvittavaa muottimäärää laskettaessa: mitataan väliseinät ottaen huomioon ulkoseinämuotin leveys, kuistien ja terassien ulkopiirit. muutoin toimitaan kuten asuinrakennuksen muottimäärää laskettaessa. Vaihtoehtoisesti kuistien ja terassien perustukset voidaan tehdä pilareilla, jolloin käytetään Soklex-pilarianturamuottia PLA (ks. sivu 21) VALMISBETONI Perustuksien valamiseen soveltuu useimmiten normaalisti kovettuva betoni, jonka määrittelee rakennesuunnittelija. Betoni on yleensä suositusten mukaisesti säänkestävää rakennebetonia, lujuusluokka C25/30 (K30). Suositeltavan massan maksimiraekoko on # 16 mm ja notkeusluokka S3 (1-2 svb o ). Laskennalliset betonimenekit (l/m) saadaan seuraavien sivujen taulukoista ja betonin kokonaistarve laskemalla yhteen eri muottimallien metri- / kpl -määrä x betonin menekki, joka sisältää antura- ja sokkelimuoteissa ja pilarianturamuoteissa sekä anturan että sokkelin tarvitseman betonimäärän. TUENTAPUUTAVARA Yläpään tuenta sekä vinotuet tehdään puutavarasta 50x100 mm ja ylätuennan sidoslautoina käytetään lautaa 22x50 mm tai (22x100 mm). Muottien pohjalautoina käytetään muovilautaa (MULA, ks. sivu 24). Yli 1000 mm korkeat muotit on tuettava myös vaakasuunnassa mm:n välein. Katsokaa lisäohjeita Soklex-valmismuottien asennus- ja tuentaohjeista sivuilla

30 30 SOKLEX-MUOTTIMALLIEN VALINTAULUKKO (hallisovellukset EM68-EM78, ks. sivut ja 34) Sokkelihalkaistut muotit, muotit ovat taulukossa korkeusjärjestyksessä. Samankorkuiset muotit leveysjärjestyksessä. Soklex korkeus (h) leveys (B) leveys (B kok ) leveys (B ant ) leveys (B uk ) leveys (B sk ) halkaisu (H) madallus (h muk ) madallus (h msk ) levxkork (B lp x h lp ) lp kuva malli antura+ sokkeli betonikuoret + halkaisu muotti antura betoni ulkokuori betoni sisäkuori eps ulkokuori sisäkuori lisäpala sivu no. EM TM EM EM VM EM / x130 8 TM EM EM EM EM EM EM EM EM EM EM VM VM EM VM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM TM TM EM EM EM EM EM

31 31 Soklex korkeus (h) leveys (B) leveys (B kok ) leveys (B ant ) leveys (B uk ) leveys (B sk ) halkaisu (H) madallus (h muk ) madallus (h msk ) levxkork (B lp x h lp ) lp kuva malli antura+ sokkeli betonikuoret + halkaisu muotti antura betoni ulkokuori betoni sisäkuori eps ulkokuori sisäkuori lisäpala sivu no. EM EM EM EM EM EM EM EM EM EM x85 UK 17 Halkaistu muotti Merkkien selitykset Halkaisematon muotti Merkkien selitykset B kok = muotin leveys B = betonikuoret + halkaisu B uk = sokkelin ulkokuori B sk = sokkelin sisäkuori B lp = lisäpalan leveys B ant = anturan leveys H = sokkelin halkaisu h = anturan+sokkelin korkeus h muk = ulkokuoren madallus h msk = sisäkuoren madallus h lp = lisäpalan korkeus B kok = muotin leveys B = betonikuori B lp = lisäpalan leveys B ant = anturan leveys h = anturan+sokkelin korkeus h lp = lisäpalan korkeus Halkaisemattomat muotit, muotit ovat taulukossa korkeusjärjestyksessä. Samankorkuiset muotit leveysjärjestyksessä. leveys Soklex korkeus (h) leveys (B) (B kok ) leveys (B ant ) leveys (B- B lp ) lisäpala kuva malli antura+sokkeli betonikuori muotti antura yläpinnan betonikuori määrä / B lp x h lp TM VM EM x200 8 EM / 50x EM x EM x250 8 EM / 60x130 9 EM VM EM x EM x EM x250 UK 18 EM x EM x EM x50 12 EM x EM EM EM x TM EM x EM x sivu no.

32 32 SOKLEX-VALMISTALOSOVELLUKSIA (pdf- ja dwg-kuvat saatavissa tai neuvonnastamme) Sovellukset on lajiteltu talotehtaittain aakkosjärjestyksessä. Tilaajan rakennesuunnittelija tarkastaa sovelluksen ja tekee lopullisen muottimallin valinnan. Talotyyppi Muottimalli Rakennustyyppi Seinärakenne Alapohjarakenne Talotyyppi Muottimalli Rakennustyyppi Seinärakenne Alapohjarakenne Design M1 VM01 asunto puu, puuverhous rv-laatta Kannustalot VM02 sis.t.kuisti kuistirakenne mv-laatta Design M1 EM11 asunto puu, puuverhous mv-laatta Kannustalot EM35 kuisti puu, puuverhous mv-laatta Design M1 EM43 asunto puu, puuverhous mv-laatta Kannustalot EM52 autos./var. puu, puuverhous mv-laatta Finnlamelli VM04 asunto hirsiseinä 88mm mv-laatta Kannustalot EM64 varasto puu, puuverhous mv-laatta Finnlamelli EM09 asunto hirsis.113mm+le mv-laatta Kannustalot EM30 väliseinä puu mv-laatta Finnlamelli VM05 asunto hirsis.180mm mv-laatta Kannustalot EM30 väliseinä tiili mv-laatta Finnlamelli EM11 asunto hirsis.180mm mv-laatta Kannustalot EM64 asunto puu, puuverhous rv-laatta Finnlamelli TM06 asunto hirsis.165mm rossipohja Kannustalot EM52 autos./var. puu, puuverhous rv-laatta Finnlamelli PLA10 asunto hirsis.202mm pilariantura Kannustalot EM64 varasto puu, puuverhous rv-laatta HerralaPP02 EM05 asunto puu, puuverhous mv-laatta Kastelli EM35 asunto puu, puuverhous mv-laatta HerralaPP02 VM06 asunto puu, puuverhous mv-laatta Kastelli EM11 asunto puu, puuverhous mv-laatta Herrala EM35 asunto puu, puuverhous mv-laatta Kastelli EM29 asunto puu, tiiliverhous mv-laatta HerralaPP07 VM06 autot./var. puu, puuverhous mv-laatta Kodikas 309 EM26 asunto puu, puuverhous mv-laatta HerralaPT03 EM34 asunto puu, tiiliverhous mv-laatta Kodikas 400 EM35 asunto puu, puuverhous mv-laatta HerralaPT10 EM27 asunto puu, tiiliverhous mv-laatta Kodikas 100 VM03 asunto puu, tiiliverhous mv-laatta Herrala EM27 autot./var. puu, tiiliverhous mv-laatta Kodikas 103 EM43 asunto puu, tiiliverhous mv-laatta Honka EM15 asunto hirsiseinä 88mm mv-laatta Kodikas 300 EM63 asunto puu, puuverhous mv-laatta Honka VM04 asunto hirsis. 88mm+le mv-laatta Kodikas EM51 varasto puu, puuverhous mv-laatta Honka EM15 asunto hirsis.112mm mv-laatta Kodikas 104 VM05 autov./var. puu, tiiliverhous mv-laatta Honka EM36 asunto hirsis.112 mm mv-laatta Kodikas 503 PLA10 terassi puu pilariantura Honka EM15 asunto hirsis.112mm+le mv-laatta Kodikas 504 VM05 terassi puu mv-laatta Honka EM15 asunto hirsis.134 mm mv-laatta Kodikas 509 EM30 väliseinä puu mv-laatta Honka EM10 asunto hirsis.134mm mv-laatta Kontio 111 VM04 asunto hirsiseinä 95mm mv-laatta Honka EM15 asunto hirsis.182mm mv-laatta Kontio 173 EM06 asunto hirsis. 205mm mv-laatta Honka EM06 asunto hirsis.204mm mv-laatta Kontio 173 EM37 asunto hirsis. 205mm rossipohja Honka EM12 asunto hirsis.204mm mv-laatta Kontio 234 EM32 asunto pyöröh. 200/230 mv-laatta Honka EM11 asunto pyöröhirsi mv-laatta Kontio 235 EM32 asunto pyöröh. 200/230 mv-laatta Honkamajat EM29 asunto hirsiseinä mv-laatta Kontio 236 EM32 asunto, mt pyöröh. 200/230 mv-laatta Honkamajat EM05 asunto hirsiseinä rv-laatta Kontio 111 TM03 asunto hirsiseinä 95mm rv-laatta Honkamajat PLA10 asunto hirsiseinä pilariantura Kreivi-talot EM53 asunto puu, puuverhous mv-laatta Jetta EM76 asunto puu, puuverhous mv-laatta Kreivi-talot EM12 asunto puu, puuverhous mv-laatta Jetta EM80 asunto puu, tiiliverhous mv-laatta Lapin Punah VM06 asunto hirsis. 118mm mv-laatta Jetta EM32 asun./autot väliseinä mv-laatta Lapin Punah PLA03 terassi puu pilariantura Jokeri AP1 EM11 asunto puu, puuverhous mv-laatta Lapin Punah EM15 asunto hirsis. 118 mm mv-laatta Jokeri EM35 autotalli puu, puuverhous mv-laatta Lapplitalot VM05 asunto puu, puuverhous mv-laatta Jokeri VM01 asunto puu, tiiliverhous mv-laatta Lapplitalot EM35 asunto puu, puuverhous mv-laatta Jokeri EM27 asunto puu, tiiliverhous mv-laatta Lapplitalot EM11 asunto puu, puuverhous mv-laatta Jokeri AP1 EM45 asunto puu, puuverhous rossi+ontelol Lapplitalot EM31 asunto puu, puuverhous rossipohja Jukka EM11 asunto puu, puuverhous mv-laatta Leca Design EM42 asunto harkkos. 380mm mv-laatta Jukka EM20 asunto puu, tiiliverhous mv-laatta Leca Design EM44 asunto harkkos. 380mm mv-laatta Jukka EM57 asunto puu, puuverhous puurossi Mammuttihir. EM06 asunto hirsis. 205x220 mv-laatta Jukka EM47 asunto puu, puuverhous rossi+ontelol Mammuttihir. EM06 asunto hirsis. 205x220 mv-laat+pl Jukka EM58 asunto puu, tiiliverhous puurossi Mammuttihir. EM06 asunto, kt hirsis. 205x220 mv-laatta Jukka EM59 asunto puu, tiiliverhous rossi+ontelol Mammuttihir. EM32 asunto hirsis. 205x220 mv-laatta Jukka EM54 asunto puu, puuverhous rv-laatta Mammuttihir EM32 asunto hirsis. 205x220 mv-laat+pl Jukka VM01 asunto puu, tiiliverhous rv-laatta Mammuttihir EM32 asunto, kt hirsis. 205x220 mv-laatta Jukka, miljöö VM06 autok./vaja puu, puuverhous mv-laatta I Mammuttihir EM32 terassi hirsis. 205x220 mv-laatta Jukka, miljöö VM06 autok./vaja puu, puuverhous mv-laatta II Mammuttihir PLA07 ter.tuenta puu pilariantura Jukka, miljöö EM60 asunto puu, puuverhous mv-laatta Mammuttihir EM40 k.väliseinä hirsis. 205x220 mv-laatta Jukka, miljöö VM05 asunto puu, puuverhous puurossi Mammuttihir EM45 k.väliseinä hirsis. 205x220 mv-laatta Jukka, miljöö EM57 asunto puu, puuverhous puurossi Mammuttihir EM15 väliseinä tiili mv-laatta Jukka, miljöö EM47 asunto puu, puuverhous rossi+ontelol Mammuttihir EM45 asunto hirsis. 205x220 rossipohja Jukka, miljöö EM61 asunto puu, puuverhous rossi+ontelol Mammuttihir EM45 asunto hirsis. 205x220 rossipohja Jämerä 1121 EM21 asunto Siporex-harkkos. rossipohja Mammuttihir EM37 asunto hirsis. 205x220 rossipohja Jämerä 1123 EM22 asunto yhdistelmäseinä rossipohja Mammuttihir EM37 asunto hirsis. 205x220 rossipohja Jämerä 1124 EM23 asunto yhdistelmäseinä mv-laatta Mammuttihir VM05 välituki rossipohja Jämerä 1125 EM21 asunto yhdistelmäseinä rossipohja Mittava koti EM06 asunto puu, puuverhous mv-laatta Jämerä 1126 VM03 asunto Siporex-harkkos. mv-laatta Mittava koti EM06 asunto puu, puuverhous mv-laatta Jämerä 1141 TM06 asun./välis. yhdistelmäseinä rossipohja Mittava koti EM32 asunto puu, puuverhous mv-laatta Jämerä 1151 EM31 huon.välis. yhdistelmäseinä rossipohja Mittava koti EM11 asunto puu, puuverhous mv-laatta Jämerä 1153 EM32 huon.välis. yhdistelmäseinä mv-laatta Mittava koti EM11 asunto puu, puuverhous mv-laatta Kannustalot EM64 asunto puu, puuverhous mv-laatta Mittava koti EM11 asunto puu, puuverhous mv-laatta Kannustalot EM60 asunto puu, puuverhous mv-laatta Mittava koti EM25 asunto puu, tiiliverhous mv-laatta Kannustalot EM34 asunto puu, tiiliverhous mv-laatta Mittava koti EM38 asunto puu, tiiliverhous mv-laatta Kannustalot EM27 asunto puu, tiiliverhous mv-laatta Mittava koti EM39 asunto puu, puuverhous rossipohja

33 33 Talotyyppi Muottimalli Rakennustyyppi Seinärakenne Alapohjarakenne Talotyyppi Muottimalli Rakennustyyppi Seinärakenne Alapohjarakenne Mittava koti EM46 asunto puu, puuverhous rossipohja Teema-Talot EM35 asunto puu, puuverhous mv-laatta Omat./Puut. EM26 asunto puu, puuverhous mv-laatta Teema-Talot VM06 asunto puu, puuverhous mv-laatta Omat./Puut. VM06 asunto puu, puuverhous mv-laatta Teema-Talot EM29 asunto puu, tiiliverhous mv-laatta Omat./Puut. VM02 asunto puu, tiiliverhous mv-laatta Vaajatalot EM35 asunto puu, puuverhous mv-laatta Omat./Puut. EM49 asunto puu, tiiliverhous mv-laatta Vaajatalot VM06 asunto puu, puuverhous mv-laatta Omat./Puut. EM48 asunto puu, puuverhous rossipohja Vaajatalot EM02 varasto puu, puuverhous mv-laatta Omat./Puut. VM04 väliseinä puu mv-laatta Vaajatalot EM29 asunto puu, tiiliverhous mv-laatta Plania VM06 asunto puu, vaakapan.v mv-laatta Vaajatalot EM29 autotalli puu, tiiliverhous mv-laatta Plania VM06 asunto puu, pystypan.v. mv-laatta Vaajatalot EM29 varasto puu, tiiliverhous mv-laatta Plania VM06 asunto puu, lomalautav. mv-laatta Vaajatalot VM05 terassi mv-laatta Plania VM06 asunto puu, rimalautav. mv-laatta Vaaran Aihki VM06 asunto hirsis. 220mm mv-laatta Plania EM35 asunto puu, vaakapan.v mv-laatta Vaaran Aihki VM06 asunto hirsis. 220mm mv-laat+pl Plania EM35 asunto puu, pystypan.v. mv-laatta Vaaran Aihki VM06 asunto hirsis. 220mm rossipohja Plania EM35 asunto puu, lomalautav. mv-laatta Vaaran Aihki EM26 terassi hirsis. 220mm rossipohja Plania EM35 asunto puu, rimalautav. mv-laatta Vaaran Aihki VM05 välituki rossipohja Plania EM02 varasto puu, vaakapan.v mv-laatta Vieskatalot EM35 asunto puu, puuverhous mv-laatta Plania EM02 varasto puu, pystypan.v. mv-laatta Vieskatalot EM29 asunto puu, tiiliverhous mv-laatta Plania EM02 varasto puu, lomalautav. mv-laatta Vieskatalot VM05 terassi/kuis rv-laatta Plania EM02 varasto puu, rimalautav mv-laatta Vieskatalot EM26 väliseinä puu mv-laatta Plania VM03 asunto puu, tiiliverhous mv-laatta Vieskatalot EM81 asunto puu, puuverhous mv-laatta Plania EM32 asunto puu, tiiliverhous mv-laatta Plania EM32 varasto puu, tiiliverhous mv-laatta Plania EM11 asunto puu, eristerap. mv-laatta Plania EM56 asunto puu, eristerap. mv-laatta Plania EM11 asunto/var. väliseinä mv-laatta Plania EM07 asunto väliseinä mv-laatta Plania EM07 asunto/var. väliseinä mv-laatta Plania EM55 asunto puu, vaakapan.v rossipohja Plania EM55 asunto puu, pystypan.v. rossipohja Plania EM55 asunto puu, lomalautav. rossipohja Rantasalmi EM32 asunto hirsiseinä mv-laatta Rantasalmi VM05 väliseinä puu mv-laatta Rantasalmi EM11 asunto hirsiseinä rossipohja Rantasalmi EM32 kuisti rossipohja Simons elem EM35 asunto puu, puuverhous mv-laatta Simons elem VM06 asunto puu, puuverhous mv-laatta Simons elem EM64 asunto puu, puuverhous mv-laatta Syöte-huvilat EM56 asunto hirsis. 88mm+le mv-laatta Syöte-huvilat VM04 asunto hirsiseinä 95mm mv-laatta Syöte-huvilat EM11 asunto hirsis. 205mm mv-laatta Syöte-huvilat EM36 asunto pyöröhir.170mm mv-laatta HONKA Asuinrakennus, hirsiseinä ja maanvarainen laatta Soklex-muottimalli EM15 KASTELLI Asuinrakennus, puurunko, puuverhous ja maanvarainen laatta Soklex-muottimalli EM11 JUKKA Asuinrakennus, puurunko, puuverhous ja puurossipohja Soklex-muottimalli EM57
