1 Rakennusohjeet Tee koti, jossa mieli lepää.

2 Hyvä Cello-saunan rakentaja Onnea hyvästä saunavalinnasta. Olemme koonneet ohjeita ja neuvoja, joiden avulla Cello-saunan rakentaminen onnistuu helposti. Näin rakennat Cello-saunan Muistathan tarkistuttaa rakenteet rakennesuunnittelijalla. LVIS-suunnittelu tulee teettää ammattilaisilla. Huomioi kiukaan asennuksessa suojaetäisyydet. Kiukaan turvalliseen asennukseen saat apua kuntasi pelastusviranomaisilta. 1. Purku Pura vanhat lauteet ja panelointi. Apuna voit käyttää vasaraa tai purkurautaa. Aloita paneelien purku alimmasta seinäpaneelista. Höyrysulku rikkoontuu usein paneeleita purkaessa, joten se kannattaa uusia. Samalla voit tarkistaa runkorakenteiden ja eristeiden kunnon. 2. Laatoitus Laatoita lattia ja seinän alaosa n. 20 cm korkeuteen. Laatoitusohjeita löydät mm. osoitteista tai

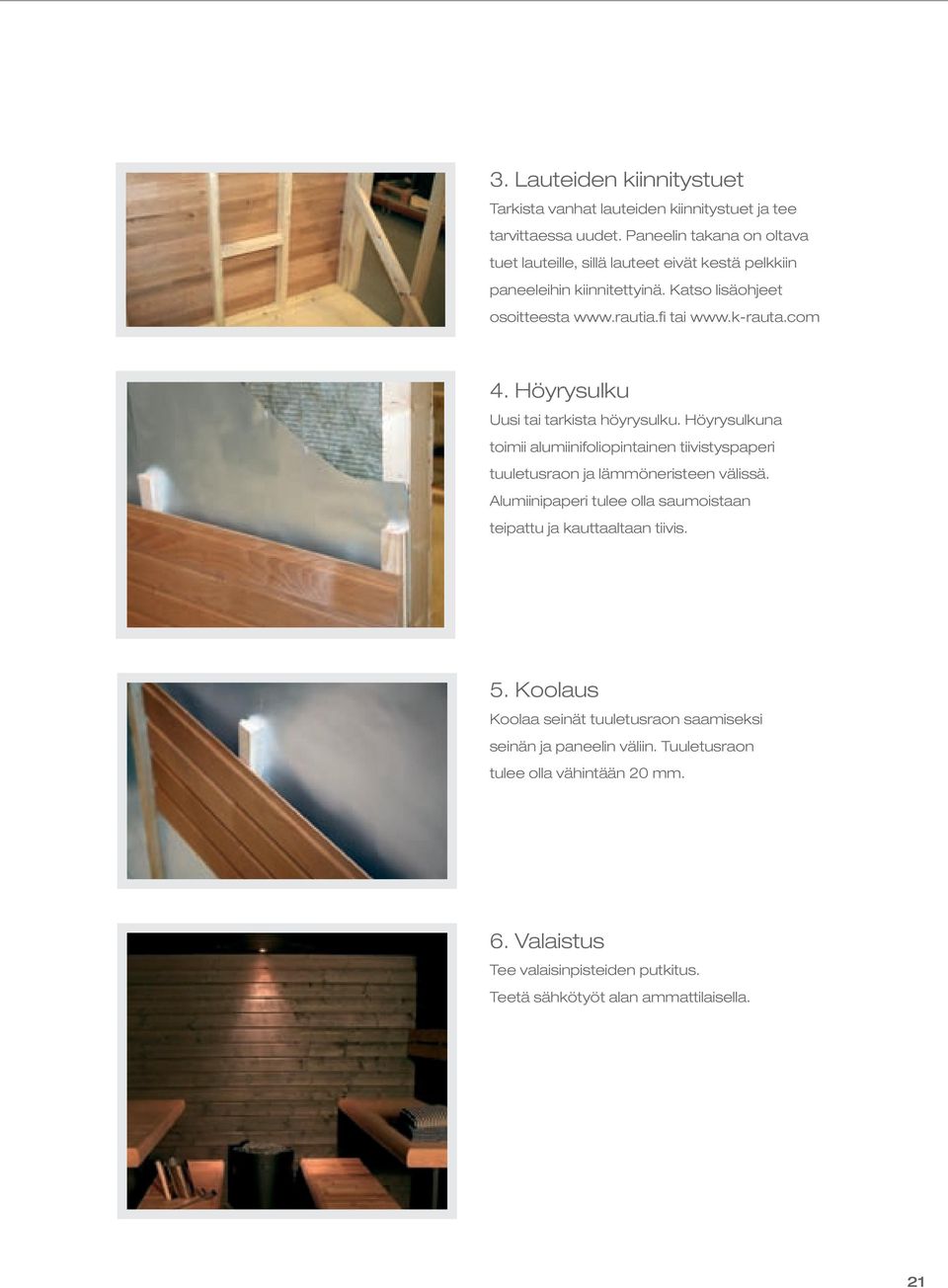

3 3. Lauteiden kiinnitystuet Tarkista vanhat lauteiden kiinnitystuet ja tee tarvittaessa uudet. Paneelin takana on oltava tuet lauteille, sillä lauteet eivät kestä pelkkiin paneeleihin kiinnitettyinä. Katso lisäohjeet osoitteesta tai 4. Höyrysulku Uusi tai tarkista höyrysulku. Höyrysulkuna toimii alumiinifoliopintainen tiivistyspaperi tuuletusraon ja lämmöneristeen välissä. Alumiinipaperi tulee olla saumoistaan teipattu ja kauttaaltaan tiivis. 5. Koolaus Koolaa seinät tuuletusraon saamiseksi seinän ja paneelin väliin. Tuuletusraon tulee olla vähintään 20 mm. 6. Valaistus Tee valaisinpisteiden putkitus. Teetä sähkötyöt alan ammattilaisella. 21

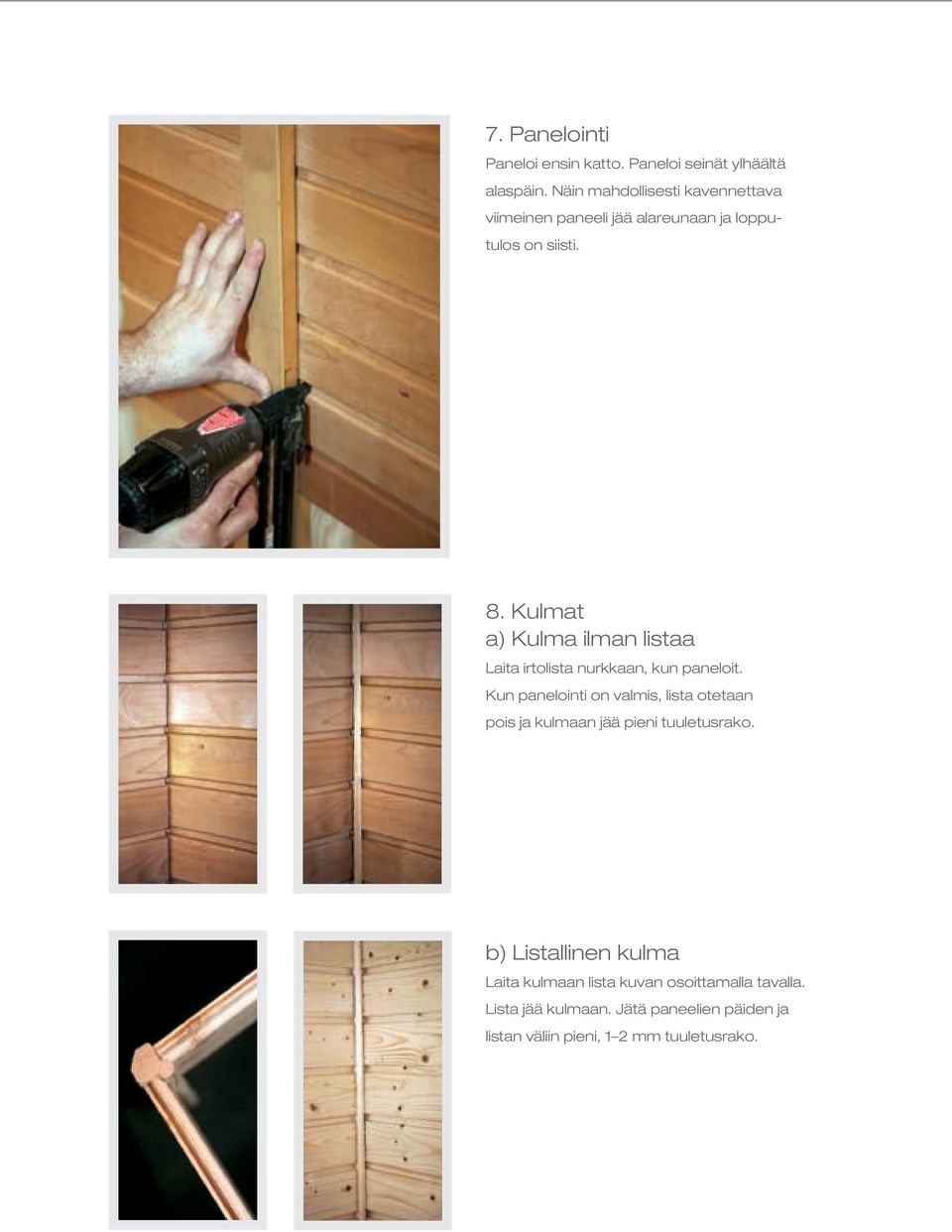

4 7. Panelointi Paneloi ensin katto. Paneloi seinät ylhäältä alaspäin. Näin mahdollisesti kavennettava viimeinen paneeli jää alareunaan ja lopputulos on siisti. 8. Kulmat a) Kulma ilman listaa Laita irtolista nurkkaan, kun paneloit. Kun panelointi on valmis, lista otetaan pois ja kulmaan jää pieni tuuletusrako. b) Listallinen kulma Laita kulmaan lista kuvan osoittamalla tavalla. Lista jää kulmaan. Jätä paneelien päiden ja listan väliin pieni, 1 2 mm tuuletusrako.

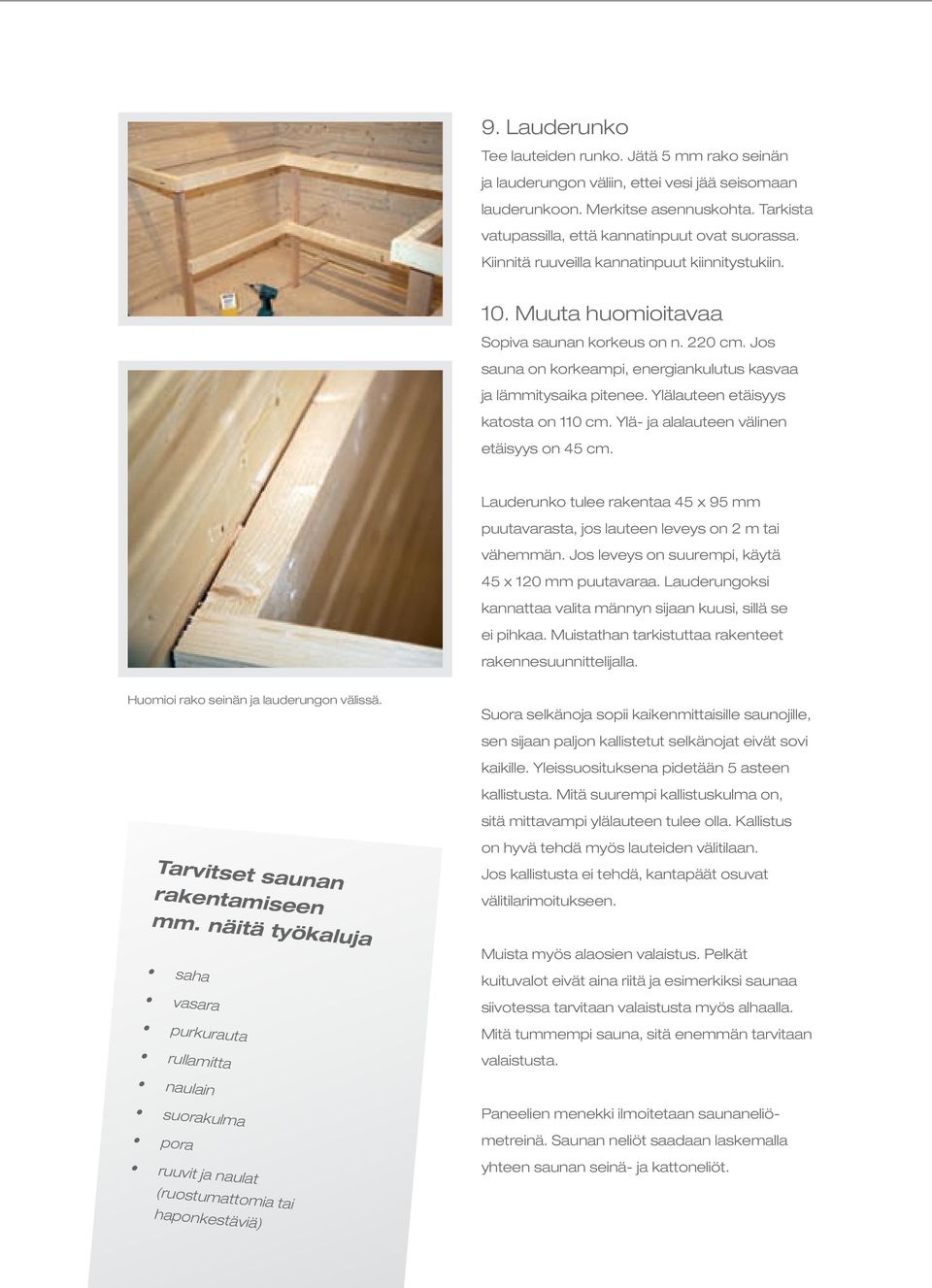

5 9. Lauderunko Tee lauteiden runko. Jätä 5 mm rako seinän ja lauderungon väliin, ettei vesi jää seisomaan lauderunkoon. Merkitse asennuskohta. Tarkista vatupassilla, että kannatinpuut ovat suorassa. Kiinnitä ruuveilla kannatinpuut kiinnitystukiin. 10. Muuta huomioitavaa Sopiva saunan korkeus on n. 220 cm. Jos sauna on korkeampi, energiankulutus kasvaa ja lämmitysaika pitenee. Ylälauteen etäisyys katosta on 110 cm. Ylä- ja alalauteen välinen etäisyys on 45 cm. Lauderunko tulee rakentaa 45 x 95 mm puutavarasta, jos lauteen leveys on 2 m tai vähemmän. Jos leveys on suurempi, käytä 45 x 120 mm puutavaraa. Lauderungoksi kannattaa valita männyn sijaan kuusi, sillä se ei pihkaa. Muistathan tarkistuttaa rakenteet rakennesuunnittelijalla. Huomioi rako seinän ja lauderungon välissä. Tarvitset saunan rakentamiseen mm. näitä työkaluja saha vasara purkurauta rullamitta Suora selkänoja sopii kaikenmittaisille saunojille, sen sijaan paljon kallistetut selkänojat eivät sovi kaikille. Yleissuosituksena pidetään 5 asteen kallistusta. Mitä suurempi kallistuskulma on, sitä mittavampi ylälauteen tulee olla. Kallistus on hyvä tehdä myös lauteiden välitilaan. Jos kallistusta ei tehdä, kantapäät osuvat välitilarimoitukseen. Muista myös alaosien valaistus. Pelkät kuituvalot eivät aina riitä ja esimerkiksi saunaa siivotessa tarvitaan valaistusta myös alhaalla. Mitä tummempi sauna, sitä enemmän tarvitaan valaistusta. naulain suorakulma pora ruuvit ja naulat Paneelien menekki ilmoitetaan saunaneliömetreinä. Saunan neliöt saadaan laskemalla yhteen saunan seinä- ja kattoneliöt. (ruostumattomia tai haponkestäviä)
