2 2 Rakentaminen alkaa perustuksista Maanrakennuksen ja perustuksien osuus rakennuskustannuksista on keskimäärin vain kymmenen prosentin luokkaa, mutta perustamisessa tehdyt virheet ovat varsin kalliita ja vaikeita korjata. Hyvän rakentamisen ehdoton edellytys on luja perustus, sillä sen tehtävänä on siirtää rakenteista aiheutuvat kuormitukset maapohjaan, estää rakennuksen painuminen ja suojata ylempiä rakenteita roudalta ja kosteudelta. Tavanomaisessa perustamisessa lattian pinta on oltava vähintään 300 mm viereistä maanpintaa korkeammalla. Milloin lattian pinta on erityisestä syystä alempana, estetään sokkelin vedeneristyksellä, tehokkaalla pintavesien poisjohtamisella ja salaojituksella sade- ja sulamisvesien pääsy lattia- ja seinärakenteisiin. Lisäksi rakennusta ympäröivä maanpinta muotoillaan rakennuksesta poispäin viettäväksi. Routasuojausta käytetään rakennettaessa routivalle maaperälle. Routasuojauksen tarkoituksena on estää maan jäätymisen eteneminen anturoiden alle. Erityisesti matalaperustusta käytettäessä ja kylmien rakenteiden perustuksissa on huolehdittava riittävästä routasuojauksesta. Routaeristykseen soveltuvat parhaiten alhaisen lämmönjohtavuuden omaavat materiaalit kuten EPS-eristelevyt. Perustamistavan valinta Perustamistavan valinta riippuu pohjasuhteista; onko maaperä kantava vai pehmeä, millä tasolla on pohjaveden pinta ja mikä on maaperän radonpitoisuus. Pohjasuhteiden selvittämiseksi on rakennuspaikalla useimmiten suoritettava pohjatutkimus, mikä kannattaa käynnistää yhteistyössä rakennusvalvontaviranomaisten kanssa. Kunnan rakennusvirastossa saattaa olla valmiita maaperäkarttoja, joista ilmenee tietoja alueen maaperästä. Maaperätutkimuksen perusteella rakennesuunnittelija valitsee perustamistavan ja määrittää tarvittavan anturaleveyden ja raudoitukset. Heikosti kantavilla maapohjilla joudutaan käyttämään joko massanvaihtoja, kevennystäytteitä tai paalutusta. Tontille parhaiten soveltuvat perustusratkaisut kannattaakin selvittää huolellisesti jo suunnitteluvaiheen alussa. Soklex-perustusjärjestelmä Luonnonvoimia vastaan lujin ja pitkäikäisin perustus syntyy luonnollisesti paikalla valetusta teräsbetonirakenteesta. Betoni on nopeinta valaa valmiiksi raudoitettuun ja lämpöeristettyyn Soklex-perustusvalumuottiin, jonka avulla valetaan sekä antura että sokkeli samanaikaisesti. Muotit ovat mittatarkkoja ja helposti työstettävissä tavallisilla käsityökaluilla ja siten soveltuvat hyvin myös omatoimirakentajalle. Myös nurkkien ja erkkereiden teko työmaalla on vaivatonta. Hyvän lämmöneristyksen takia valutyöt voidaan tehdä myös talvella. Betonin menekki on Soklex-valmismuotin rakenteesta johtuen pienempi kuin lauta- tai vanerimuottia käytettäessä. Hyvän lopputuloksen takaa varmasti paikallaan pysyvä sokkelihalkaisu Muotit ovat Valtion teknillisen tutkimuskeskuksen (VTT) tutkimia ja testaamia (GEO 431/1984 ja YKI 558/99). Soklex-perustusvalumuotit ovat aina 4000 mm pitkiä, korkeudet vaihtelevat välillä mm rakennesuunnitelman mukaisesti. Muotin mitoitukseen vaikuttavat mm. seinärakenne, verhousmateriaali, lattian korkeusasema sokkeliin nähden, näkyviin jäävä sokkelin korkeus ja perusmaan kantavuus. Rakennesuunnittelija tekee lopullisen mallin valinnan. Soklex -muotteja voidaan käyttää hyvinkin erityyppisissä kohteissa kuten pien- ja rivitaloissa, lomarakennuksissa, pienkerrostaloissa, maatalousrakennuksissa ja teollisuushalleissa. Erilaisia käyttösovelluksia on lukemattomia. Muotti voi toimia maanvaraisena anturana ja sokkelina matalaperustuksissa, reunapalkkina laattaperustuksissa ja palkkina paaluperustuksissa. Soklex soveltuu sekä teräsbetoni- että teräspaaluperustamiseen. Muotteja voidaan käyttää kaikkien runkomateriaalien kanssa. Soklex -perustusjärjestelmän muut tuotteet mahdollistavat kokonaisvaltaiset perustusratkaisut. Muita tuotteita ovat mm. pilarianturamuotit, sokkelipilasterit, sokkelianturapilasterit, anturalaatikot, paaluhatut, paaluanturamuotit, anturasoirot, asennustarvikkeet, EPS-harkot ja -levyt. Soklex-mallisto Soklex-mallistoon kuuluu kymmeniä muottimalleja. Sokkelin halkaisulla varustetut soveltuvat lämpimien rakennusten perustamiseen. Halkaisemattomat muottimallit soveltuvat väliseinien, autotallien, terassien, kuistien ja muiden kylmien rakennusten tai rakennelmien perustamiseen. Vakiomuottimallien korkeudet ovat 600, 800, 1000 ja 1200 mm. Kaikki muottimallit ovat valmiiksi raudoitettuja (teräslaatu B 500 K). Raudoituksissa on valmiina 600 mm jatkospituus. Soklex-perustusvalumuotteja voidaan joustavasti muunnella tilaajan rakennesuunnittelijan antaman mitoituksen mukaisesti. Sekä sokkelin osien leveyksiä että korkeuksia voidaan portaattomasti muunnella. Muutokset vakioraudoituksiin ovat myös mahdollisia. Mistä tahansa Soklex-muottimallista voidaan tehdä myös reunavahvistettu laattasovellus, jolloin sokkeli ja teräsbetonilaatta voidaan betonoida yhdellä valukerralla. Soklex-perustusjärjestelmällä voidaan toteuttaa monia työmaakohtaisia ratkaisuja, kuten tuulettuvat alapohjat, korkeat sokkelit, porrastukset, väliseinät, erkkerit, sokkelipilasterit, kaarevat sokkelit ja leveät anturat. Soklexmuottimalleista löytyy sovellukset useimpiin rakenteisiin ja valmistalotoimittajien talomalleihin.

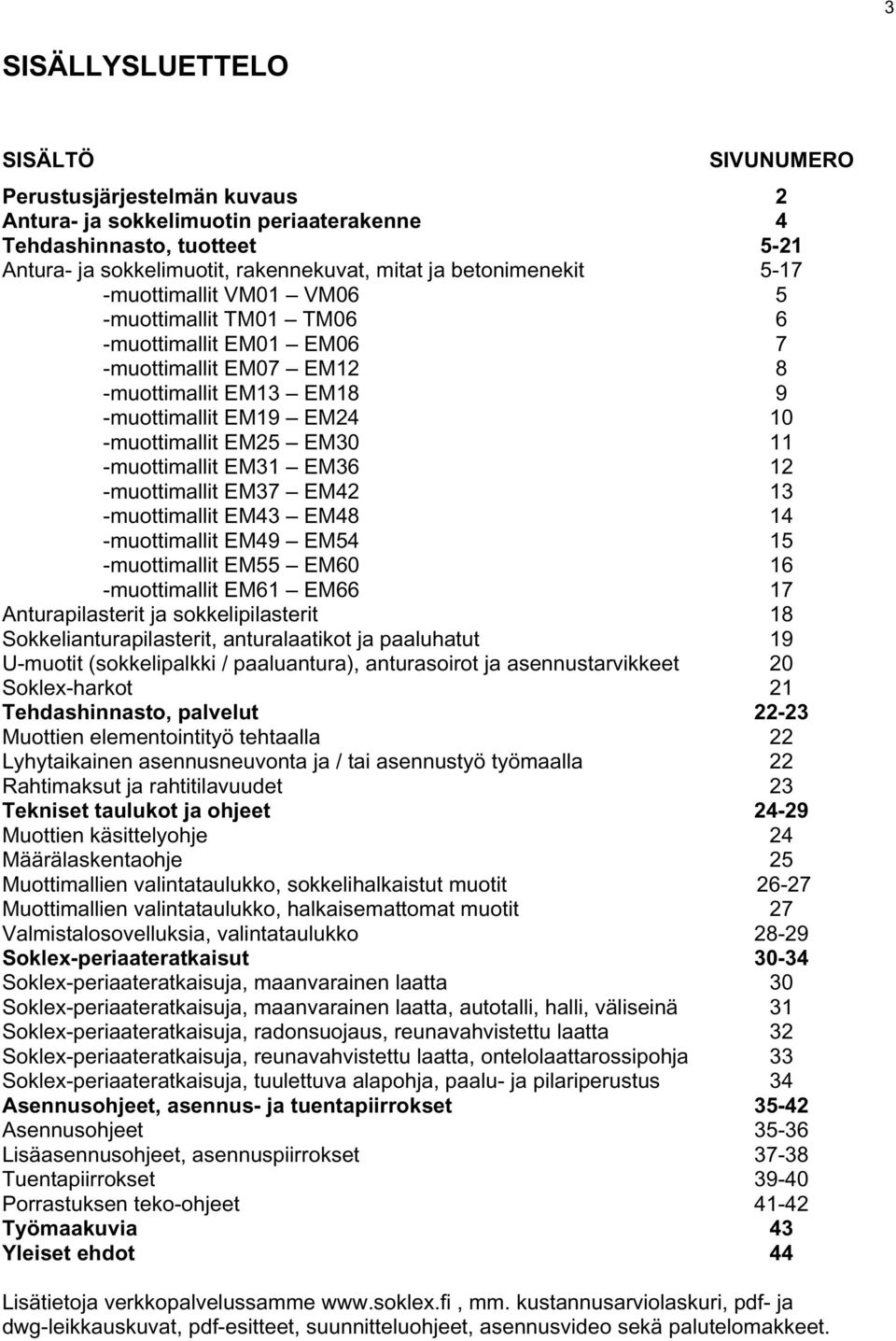

3 3 3 SISÄLLYSLUETTELO SISÄLTÖ SIVUNUMERO Perustusjärjestelmän kuvaus 2 Antura- ja sokkelimuotin periaaterakenne 4 Tehdashinnasto, tuotteet 5-21 Antura- ja sokkelimuotit, rakennekuvat, mitat ja betonimenekit muottimallit VM01 VM06 5 -muottimallit TM01 TM06 6 -muottimallit EM01 EM06 7 -muottimallit EM07 EM12 8 -muottimallit EM13 EM18 9 -muottimallit EM19 EM muottimallit EM25 EM muottimallit EM31 EM muottimallit EM37 EM muottimallit EM43 EM muottimallit EM49 EM muottimallit EM55 EM muottimallit EM61 EM66 17 Anturapilasterit ja sokkelipilasterit 18 Sokkelianturapilasterit, anturalaatikot ja paaluhatut 19 U-muotit (sokkelipalkki / paaluantura), anturasoirot ja asennustarvikkeet 20 Soklex-harkot 21 Tehdashinnasto, palvelut Muottien elementointityö tehtaalla 22 Lyhytaikainen asennusneuvonta ja / tai asennustyö työmaalla 22 Rahtimaksut ja rahtitilavuudet 23 Tekniset taulukot ja ohjeet Muottien käsittelyohje 24 Määrälaskentaohje 25 Muottimallien valintataulukko, sokkelihalkaistut muotit Muottimallien valintataulukko, halkaisemattomat muotit 27 Valmistalosovelluksia, valintataulukko Soklex-periaateratkaisut Soklex-periaateratkaisuja, maanvarainen laatta 30 Soklex-periaateratkaisuja, maanvarainen laatta, autotalli, halli, väliseinä 31 Soklex-periaateratkaisuja, radonsuojaus, reunavahvistettu laatta 32 Soklex-periaateratkaisuja, reunavahvistettu laatta, ontelolaattarossipohja 33 Soklex-periaateratkaisuja, tuulettuva alapohja, paalu- ja pilariperustus 34 Asennusohjeet, asennus- ja tuentapiirrokset Asennusohjeet Lisäasennusohjeet, asennuspiirrokset Tuentapiirrokset Porrastuksen teko-ohjeet Työmaakuvia 43 Yleiset ehdot 44 Lisätietoja verkkopalvelussamme mm. kustannusarviolaskuri, pdf- ja dwg-leikkauskuvat, pdf-esitteet, suunnitteluohjeet, asennusvideo sekä palutelomakkeet.

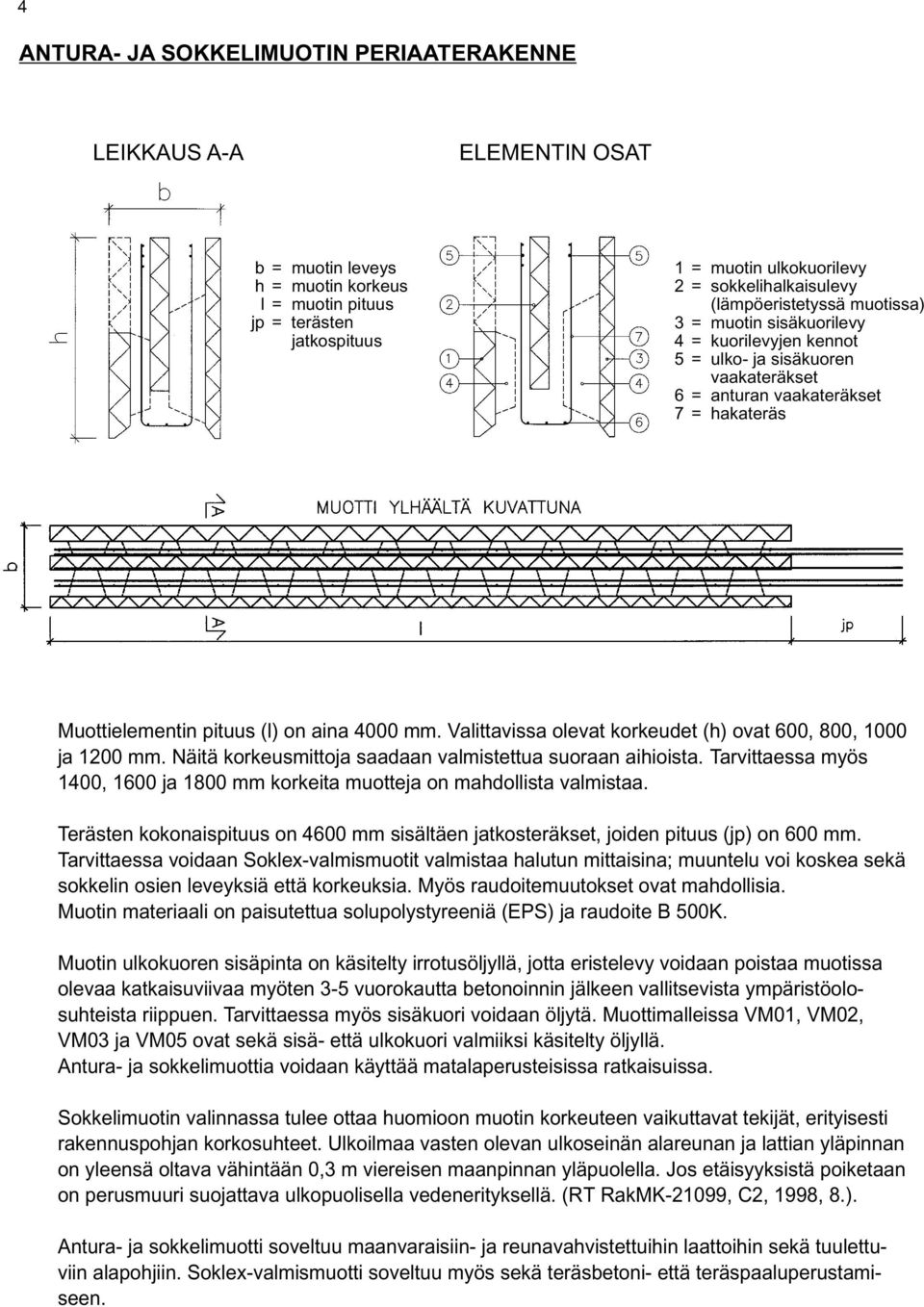

4 4 ANTURA- JA SOKKELIMUOTIN PERIAATERAKENNE LEIKKAUS A-A ELEMENTIN OSAT b = muotin leveys h = muotin korkeus l = muotin pituus jp = terästen jatkospituus 1 = muotin ulkokuorilevy 2 = sokkelihalkaisulevy (lämpöeristetyssä muotissa) 3 = muotin sisäkuorilevy 4 = kuorilevyjen kennot 5 = ulko- ja sisäkuoren vaakateräkset 6 = anturan vaakateräkset 7 = hakateräs Muottielementin pituus (l) on aina 4000 mm. Valittavissa olevat korkeudet (h) ovat 600, 800, 1000 ja 1200 mm. Näitä korkeusmittoja saadaan valmistettua suoraan aihioista. Tarvittaessa myös 1400, 1600 ja 1800 mm korkeita muotteja on mahdollista valmistaa. Terästen kokonaispituus on 4600 mm sisältäen jatkosteräkset, joiden pituus (jp) on 600 mm. Tarvittaessa voidaan Soklex-valmismuotit valmistaa halutun mittaisina; muuntelu voi koskea sekä sokkelin osien leveyksiä että korkeuksia. Myös raudoitemuutokset ovat mahdollisia. Muotin materiaali on paisutettua solupolystyreeniä (EPS) ja raudoite B 500K. Muotin ulkokuoren sisäpinta on käsitelty irrotusöljyllä, jotta eristelevy voidaan poistaa muotissa olevaa katkaisuviivaa myöten 3-5 vuorokautta betonoinnin jälkeen vallitsevista ympäristöolosuhteista riippuen. Tarvittaessa myös sisäkuori voidaan öljytä. Muottimalleissa VM01, VM02, VM03 ja VM05 ovat sekä sisä- että ulkokuori valmiiksi käsitelty öljyllä. Antura- ja sokkelimuottia voidaan käyttää matalaperusteisissa ratkaisuissa. Sokkelimuotin valinnassa tulee ottaa huomioon muotin korkeuteen vaikuttavat tekijät, erityisesti rakennuspohjan korkosuhteet. Ulkoilmaa vasten olevan ulkoseinän alareunan ja lattian yläpinnan on yleensä oltava vähintään 0,3 m viereisen maanpinnan yläpuolella. Jos etäisyyksistä poiketaan on perusmuuri suojattava ulkopuolisella vedenerityksellä. (RT RakMK-21099, C2, 1998, 8.). Antura- ja sokkelimuotti soveltuu maanvaraisiin- ja reunavahvistettuihin laattoihin sekä tuulettuviin alapohjiin. Soklex-valmismuotti soveltuu myös sekä teräsbetoni- että teräspaaluperustamiseen.

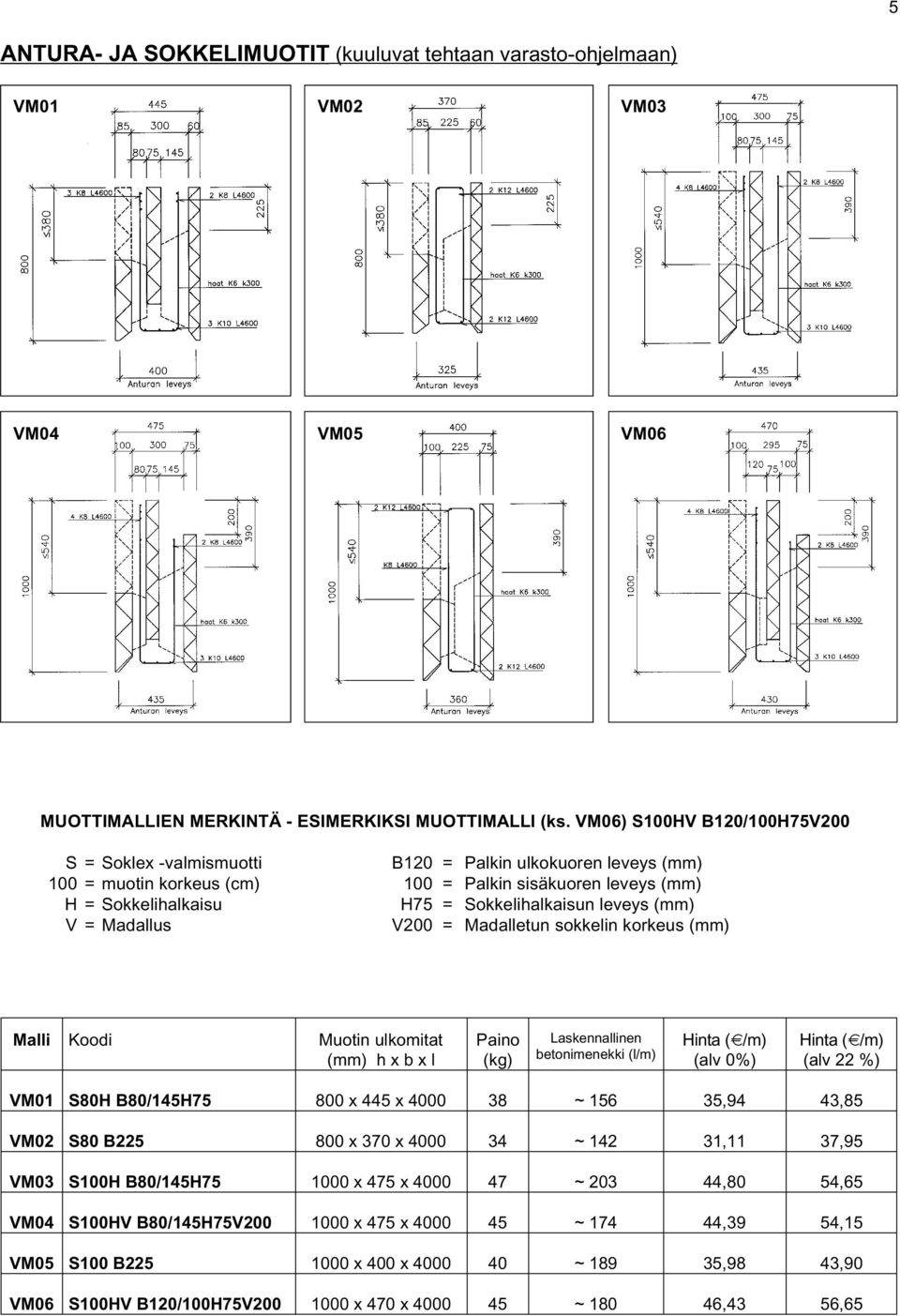

5 5 5 ANTURA- JA SOKKELIMUOTIT (kuuluvat tehtaan varasto-ohjelmaan) VM01 VM02 VM03 VM04 VM05 VM06 MUOTTIMALLIEN MERKINTÄ - ESIMERKIKSI MUOTTIMALLI (ks. VM06) S100HV B120/100H75V200 S = Soklex -valmismuotti B120 = Palkin ulkokuoren leveys (mm) 100 = muotin korkeus (cm) 100 = Palkin sisäkuoren leveys (mm) H = Sokkelihalkaisu H75 = Sokkelihalkaisun leveys (mm) V = Madallus V200 = Madalletun sokkelin korkeus (mm) Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) VM01 S80H B80/145H x 445 x ~ ,94 43,85 VM02 S80 B x 370 x ~ ,11 37,95 VM03 S100H B80/145H x 475 x ~ ,80 54,65 VM04 S100HV B80/145H75V x 475 x ~ ,39 54,15 VM05 S100 B x 400 x ~ ,98 43,90 VM06 S100HV B120/100H75V x 470 x ~ ,43 56,65

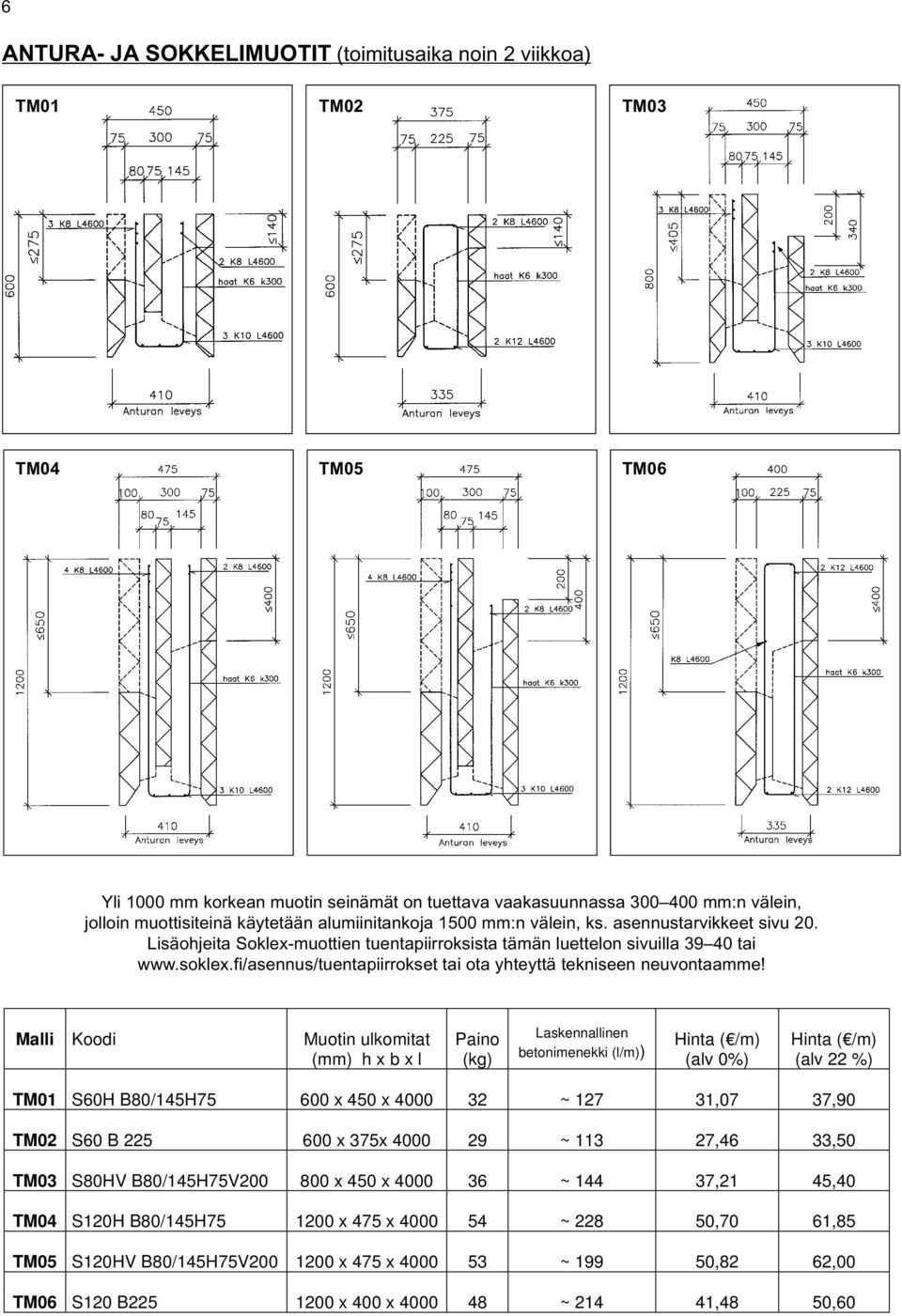

6 6 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) TM01 TM02 TM03 TM04 TM05 TM06 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein, ks. asennustarvikkeet sivu 20. Lisäohjeita Soklex-muottien tuentapiirroksista tämän luettelon sivuilla tai tai ota yhteyttä tekniseen neuvontaamme! Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m)) (alv 0%) (alv 22 %) TM01 S60H B80/145H x 450 x ~ ,07 37,90 TM02 S60 B x 375x ~ ,46 33,50 TM03 S80HV B80/145H75V x 450 x ~ ,21 45,40 TM04 S120H B80/145H x 475 x ~ ,70 61,85 TM05 S120HV B80/145H75V x 475 x ~ ,82 62,00 TM06 S120 B x 400 x ~ ,48 50,60

7 7 7 ANTURA- JA SOKKELIMUOTIT (EM05 varastomalli, muiden toimitusaika noin 2 viikkoa) EM01 EM02 EM03 EM04 EM05 EM06 MUOTTIMALLIEN MERKINTÄ - ESIMERKIKSI MUOTTIMALLI (ks. EM04) S80EHV B80/145H100V200 S = Soklex -valmismuotti B80 = Palkin ulkokuoren leveys (mm) 80 = Muotin korkeus (cm) 145 = Palkin sisäkuoren leveys (mm) E = Mallitunnus H100 = Sokkelihalkaisun leveys (mm) H = Sokkelihalkaisu V200 = Madalletun sokkelin korkeus (mm) V = Madallus Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM01 *) S60EA B400 A x 550 x ~ 236+antura 33,61 41,00 EM02 S80E B225+LP100x x 370x ~ ,98 47,55 EM03 S80EH B80/145H75+LP20x x 445 x ~ ,12 48,95 EM04 S80EHV B80/145H100V x 475 x ~ ,57 47,05 EM05 S80EHV B120/100H75V x 445 x ~ ,41 49,30 EM06 S80E B300+LP125x x 445 x ~ ,37 49,25 *) Anturasoirot tilattava erikseen.

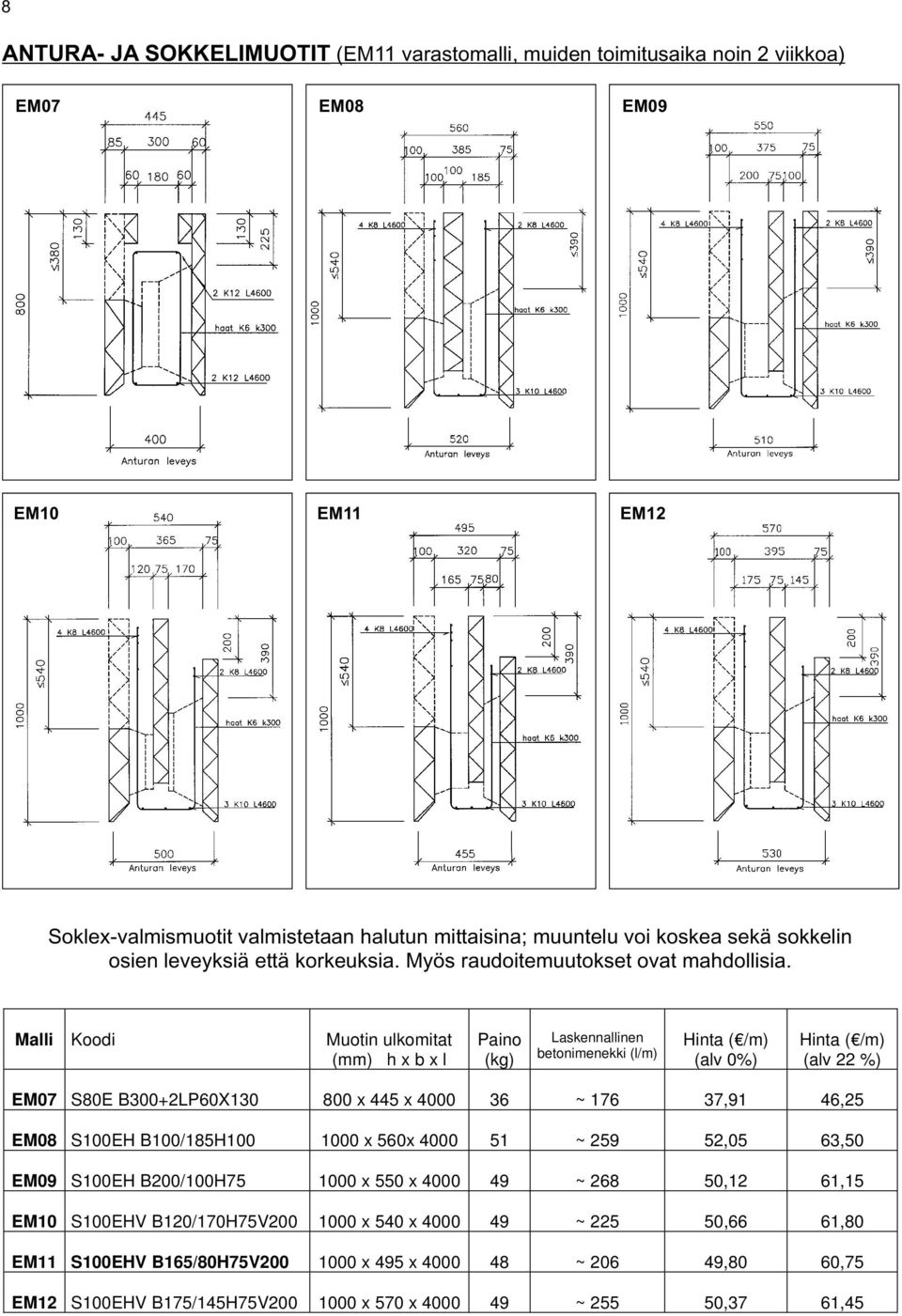

8 8 ANTURA- JA SOKKELIMUOTIT (EM11 varastomalli, muiden toimitusaika noin 2 viikkoa) EM07 EM08 EM09 EM10 EM11 EM12 Soklex-valmismuotit valmistetaan halutun mittaisina; muuntelu voi koskea sekä sokkelin osien leveyksiä että korkeuksia. Myös raudoitemuutokset ovat mahdollisia. Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM07 S80E B300+2LP60X x 445 x ~ ,91 46,25 EM08 S100EH B100/185H x 560x ~ ,05 63,50 EM09 S100EH B200/100H x 550 x ~ ,12 61,15 EM10 S100EHV B120/170H75V x 540 x ~ ,66 61,80 EM11 S100EHV B165/80H75V x 495 x ~ ,80 60,75 EM12 S100EHV B175/145H75V x 570 x ~ ,37 61,45

9 9 9 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM13 EM14 EM15 EM16 EM17 EM18 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivu 20. Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM13 S100EHV B80/400H75V x 730 x ~ ,82 74,20 EM14 *) S100EHVA B80/145H75V200A x 475x ~ 174+antura 49,47 60,35 EM15 S100E B225+LP100x x 400 x ~ ,47 54,25 EM16 S120EHV B125/160H75V x 535 x ~ ,73 65,55 EM17 S120EHV B80/145H75V x 475 x ~ ,28 65,00 EM18 S140EHV B80/145H75V x 525 x ~ ,93 96,30 *) Anturasoirot tilattava erikseen.

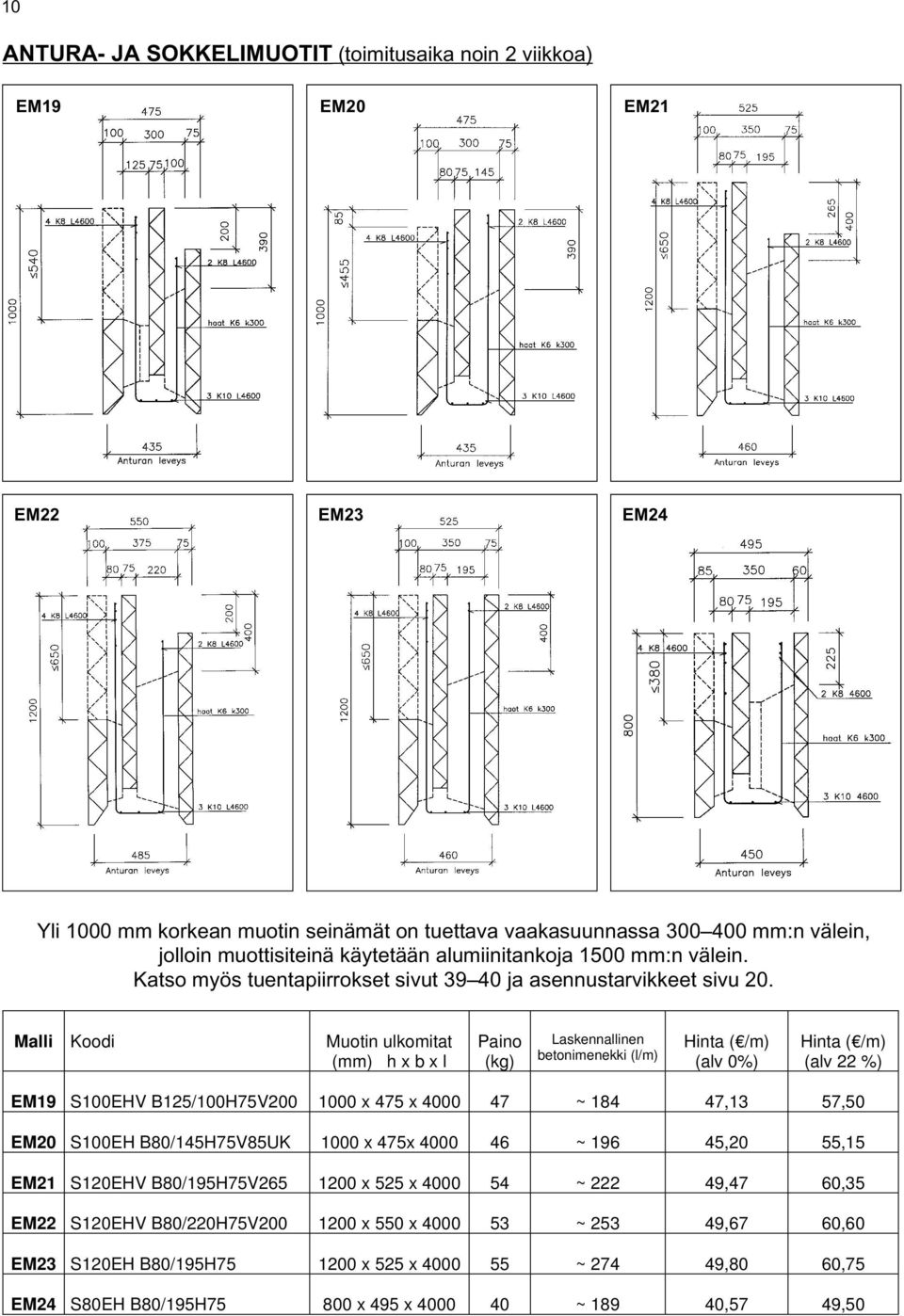

10 10 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM19 EM20 EM21 EM22 EM23 EM24 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivu 20. Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM19 S100EHV B125/100H75V x 475 x ~ ,13 57,50 EM20 S100EH B80/145H75V85UK 1000 x 475x ~ ,20 55,15 EM21 S120EHV B80/195H75V x 525 x ~ ,47 60,35 EM22 S120EHV B80/220H75V x 550 x ~ ,67 60,60 EM23 S120EH B80/195H x 525 x ~ ,80 60,75 EM24 S80EH B80/195H x 495 x ~ ,57 49,50

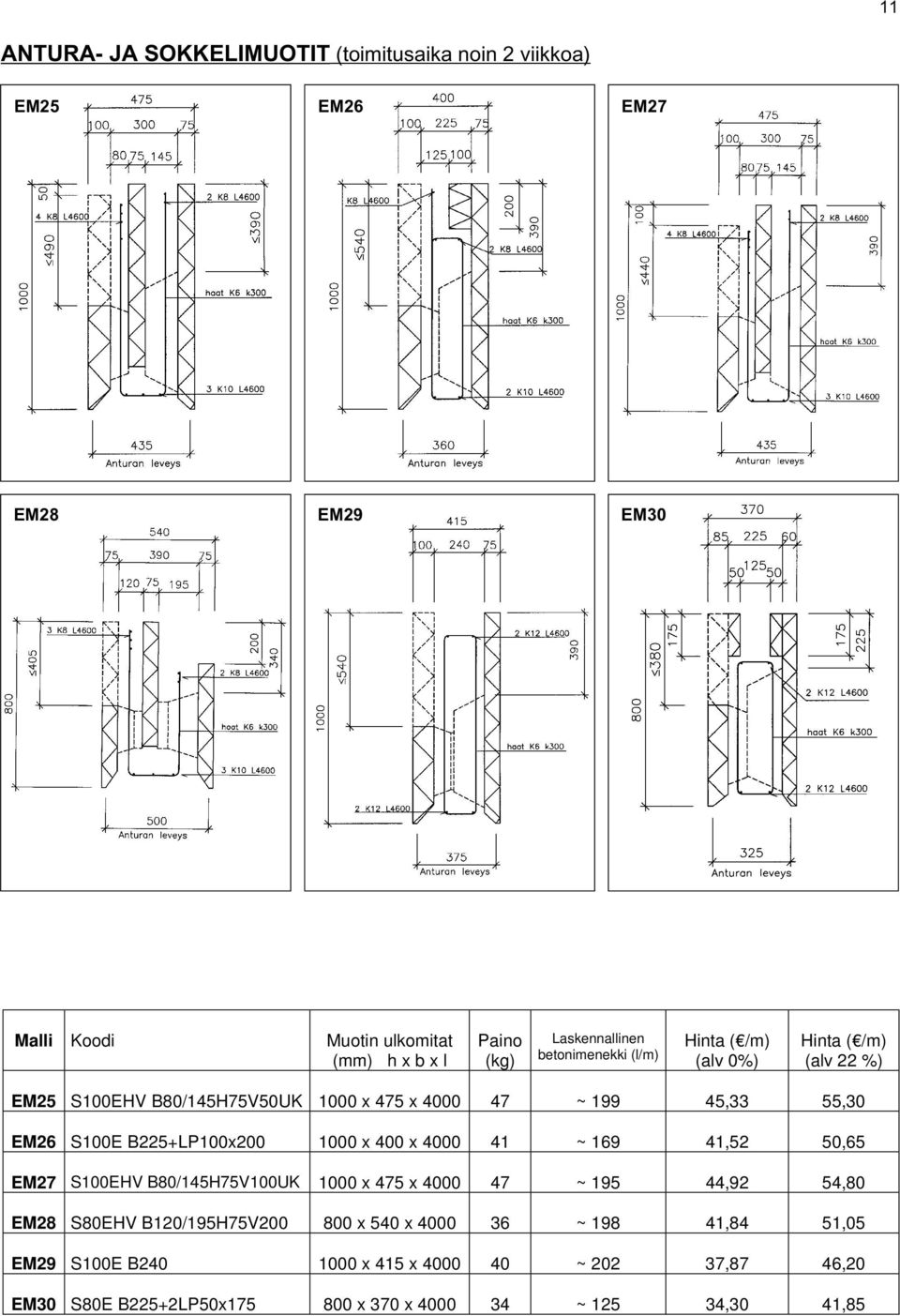

11 11 11 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM25 EM26 EM27 EM28 EM29 EM30 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM25 S100EHV B80/145H75V50UK 1000 x 475 x ~ ,33 55,30 EM26 S100E B225+LP100x x 400 x ~ ,52 50,65 EM27 S100EHV B80/145H75V100UK 1000 x 475 x ~ ,92 54,80 EM28 S80EHV B120/195H75V x 540 x ~ ,84 51,05 EM29 S100E B x 415 x ~ ,87 46,20 EM30 S80E B225+2LP50x x 370 x ~ ,30 41,85

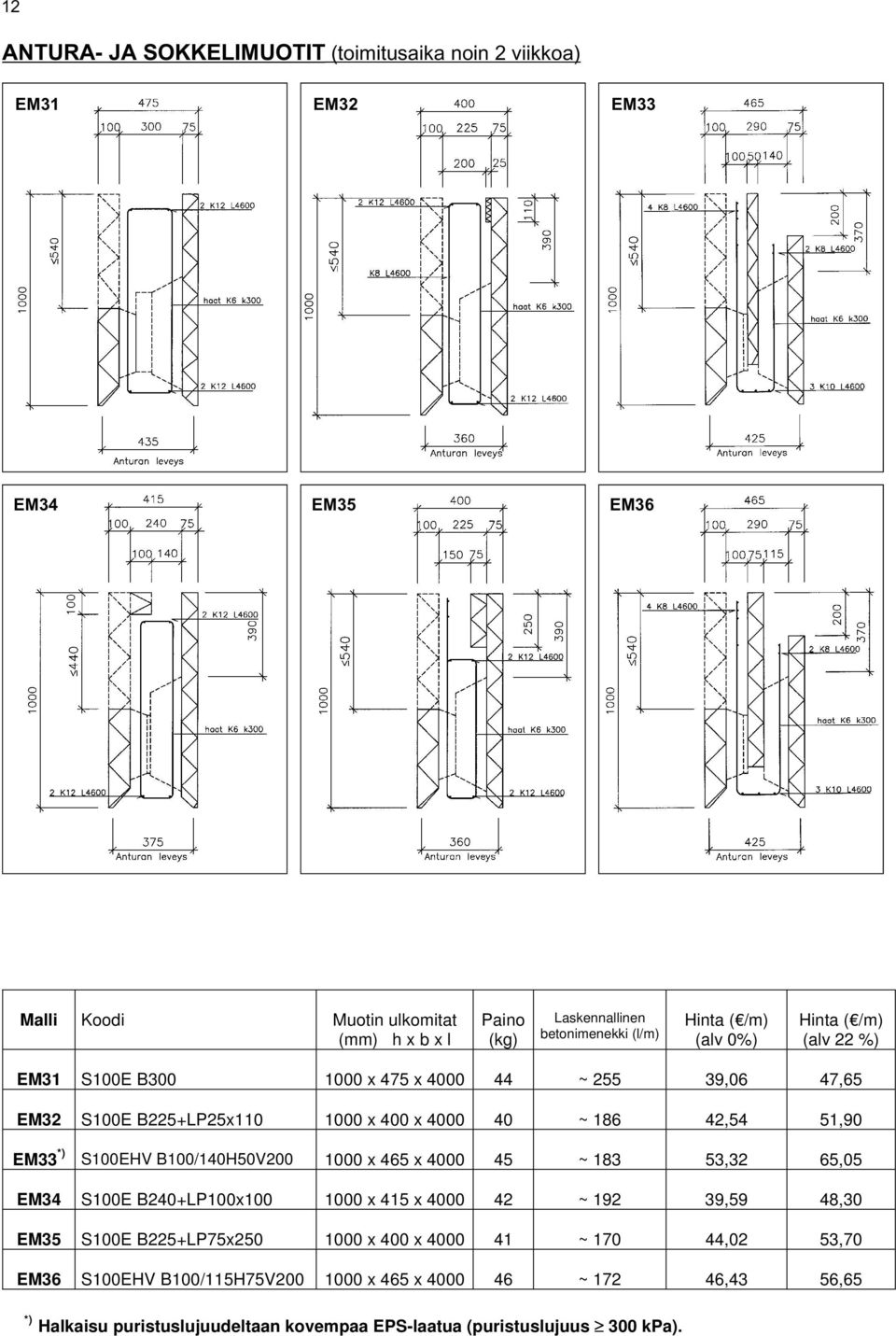

12 12 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM31 EM32 EM33 EM34 EM35 EM36 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM31 S100E B x 475 x ~ ,06 47,65 EM32 S100E B225+LP25x x 400 x ~ ,54 51,90 EM33 *) S100EHV B100/140H50V x 465 x ~ ,32 65,05 EM34 S100E B240+LP100x x 415 x ~ ,59 48,30 EM35 S100E B225+LP75x x 400 x ~ ,02 53,70 EM36 S100EHV B100/115H75V x 465 x ~ ,43 56,65 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

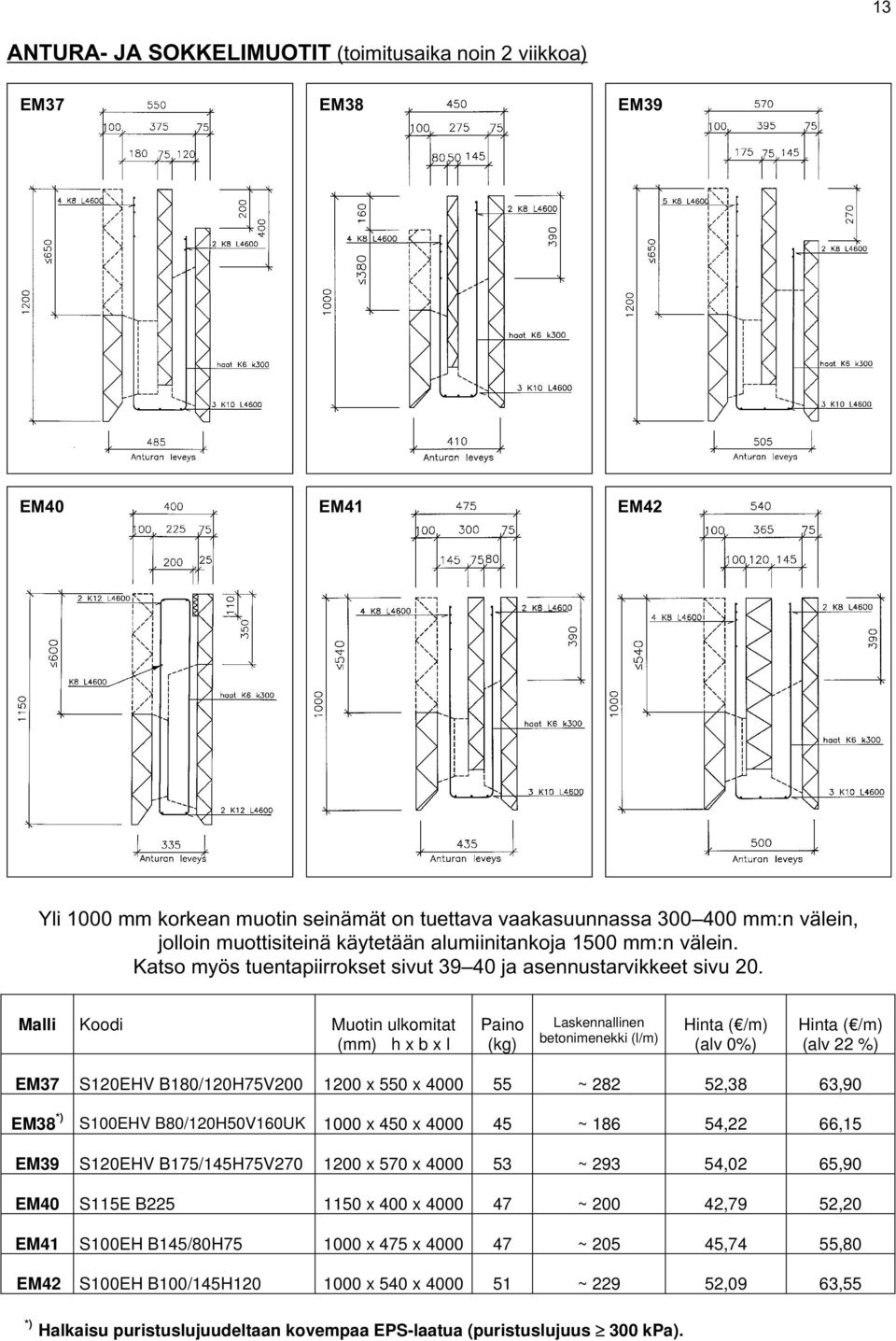

13 13 13 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM37 EM38 EM39 EM40 EM41 EM42 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivu 20. Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM37 S120EHV B180/120H75V x 550 x ~ ,38 63,90 EM38 *) S100EHV B80/120H50V160UK 1000 x 450 x ~ ,22 66,15 EM39 S120EHV B175/145H75V x 570 x ~ ,02 65,90 EM40 S115E B x 400 x ~ ,79 52,20 EM41 S100EH B145/80H x 475 x ~ ,74 55,80 EM42 S100EH B100/145H x 540 x ~ ,09 63,55 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

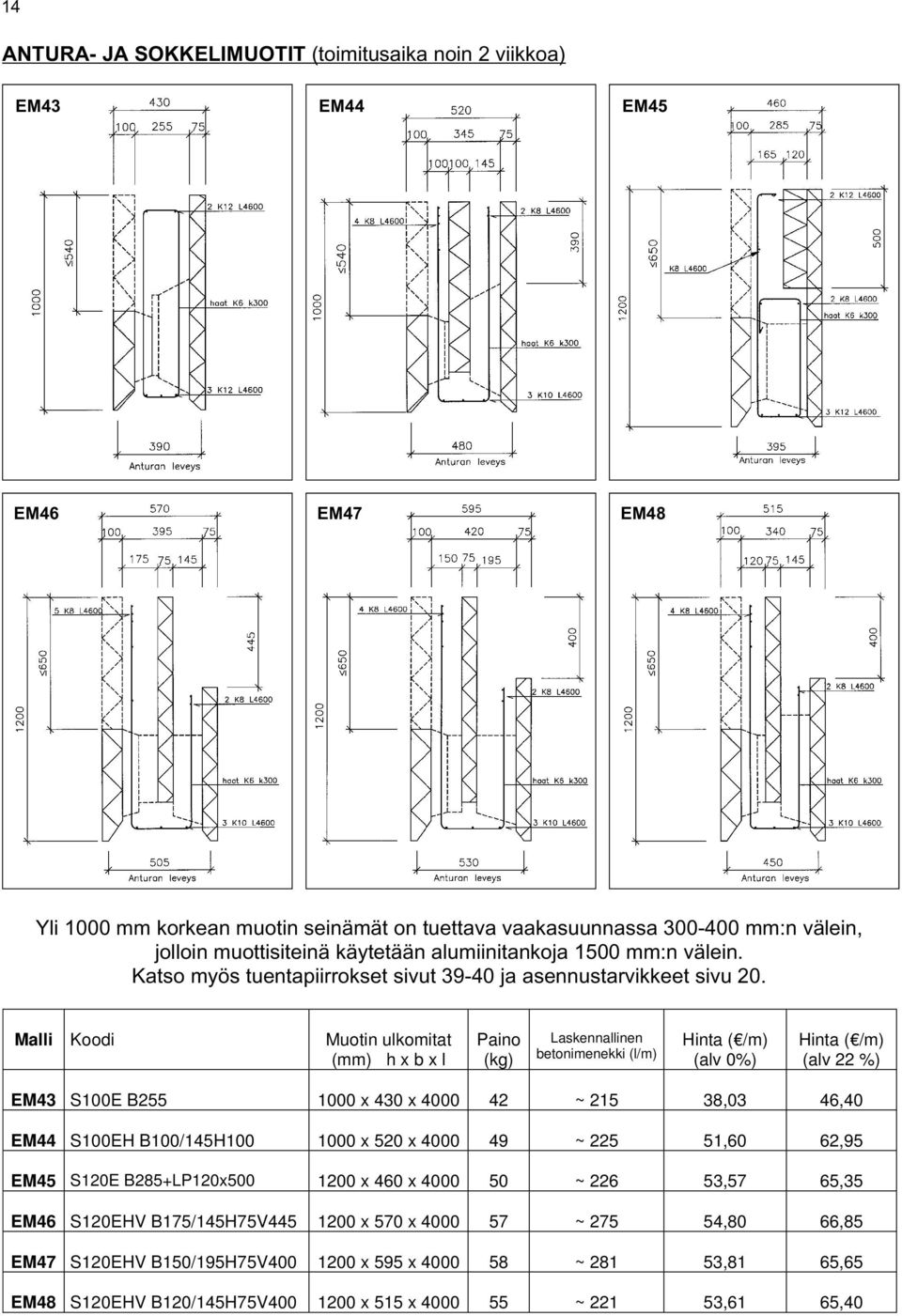

14 14 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM43 EM44 EM45 EM46 EM47 EM48 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivu 20. Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM43 S100E B x 430 x ~ ,03 46,40 EM44 S100EH B100/145H x 520 x ~ ,60 62,95 EM45 S120E B285+LP120x x 460 x ~ ,57 65,35 EM46 S120EHV B175/145H75V x 570 x ~ ,80 66,85 EM47 S120EHV B150/195H75V x 595 x ~ ,81 65,65 EM48 S120EHV B120/145H75V x 515 x ~ ,61 65,40

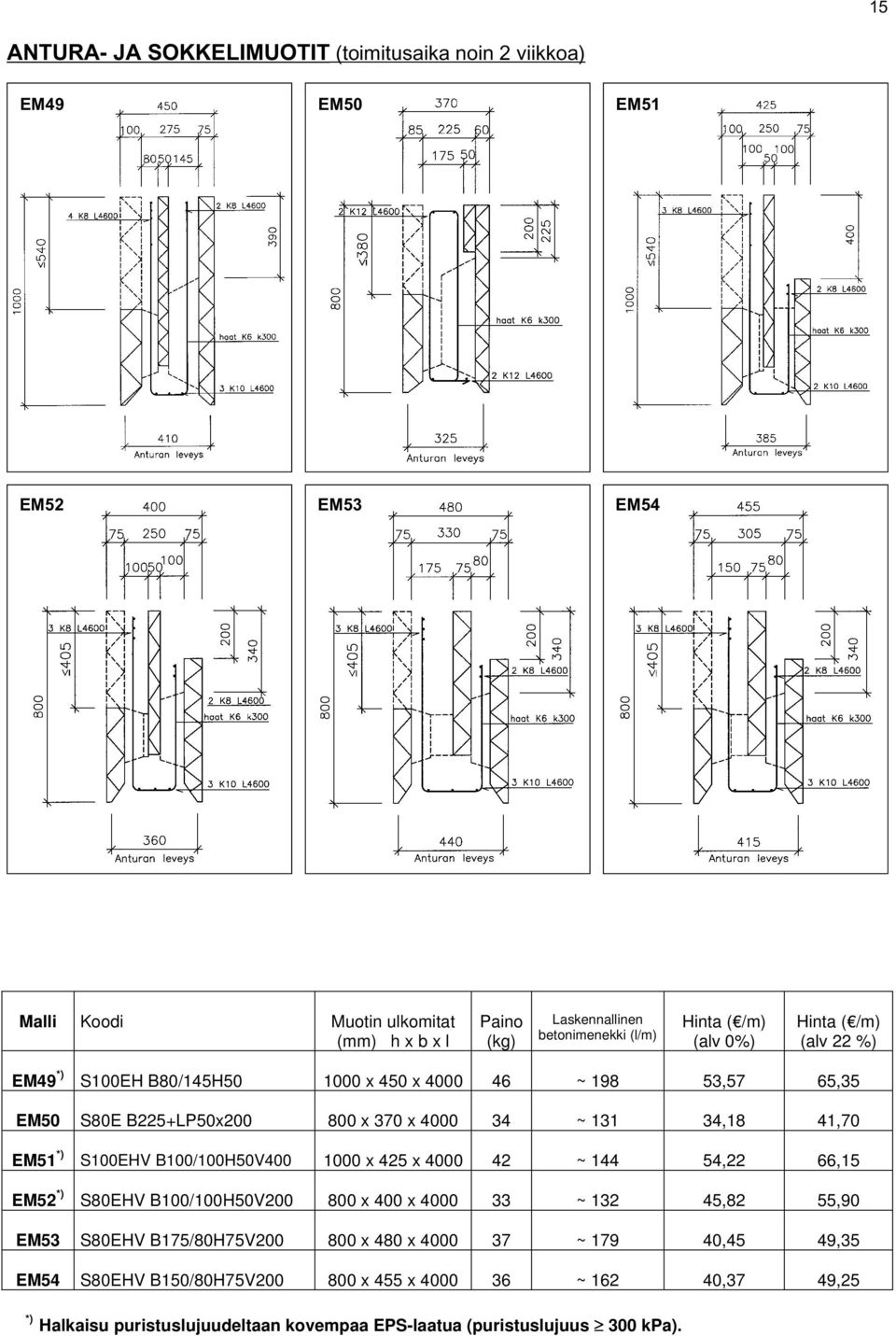

15 15 15 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM49 EM50 EM51 EM52 EM53 EM54 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM49 *) S100EH B80/145H x 450 x ~ ,57 65,35 EM50 S80E B225+LP50x x 370 x ~ ,18 41,70 EM51 *) S100EHV B100/100H50V x 425 x ~ ,22 66,15 EM52 *) S80EHV B100/100H50V x 400 x ~ ,82 55,90 EM53 S80EHV B175/80H75V x 480 x ~ ,45 49,35 EM54 S80EHV B150/80H75V x 455 x ~ ,37 49,25 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

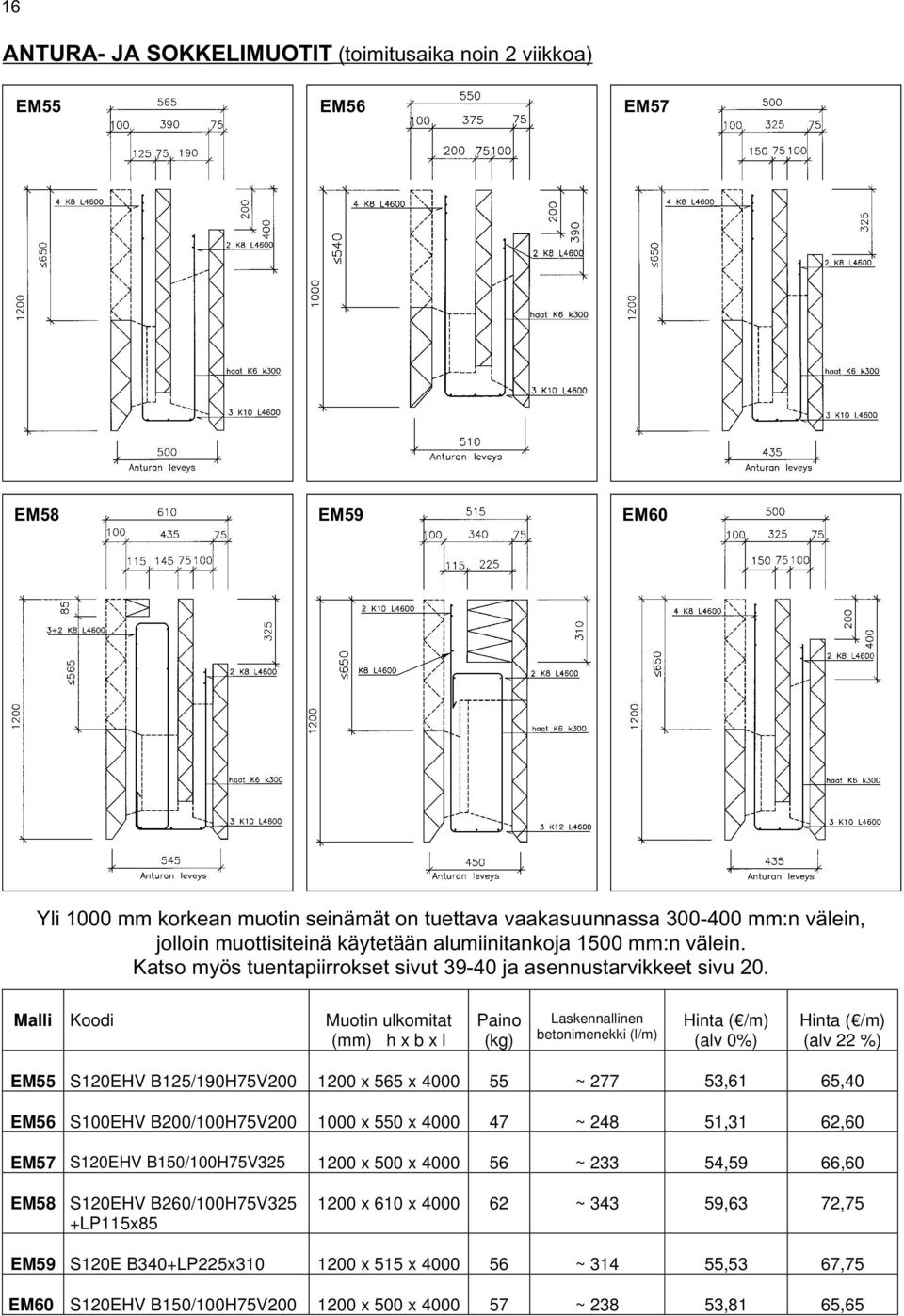

16 16 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM55 EM56 EM57 EM58 EM59 EM60 Yli 1000 mm korkean muotin seinämät on tuettava vaakasuunnassa mm:n välein, jolloin muottisiteinä käytetään alumiinitankoja 1500 mm:n välein. Katso myös tuentapiirrokset sivut ja asennustarvikkeet sivu 20. Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM55 S120EHV B125/190H75V x 565 x ~ ,61 65,40 EM56 S100EHV B200/100H75V x 550 x ~ ,31 62,60 EM57 S120EHV B150/100H75V x 500 x ~ ,59 66,60 EM58 S120EHV B260/100H75V325 +LP115x x 610 x ~ ,63 72,75 EM59 S120E B340+LP225x x 515 x ~ ,53 67,75 EM60 S120EHV B150/100H75V x 500 x ~ ,81 65,65

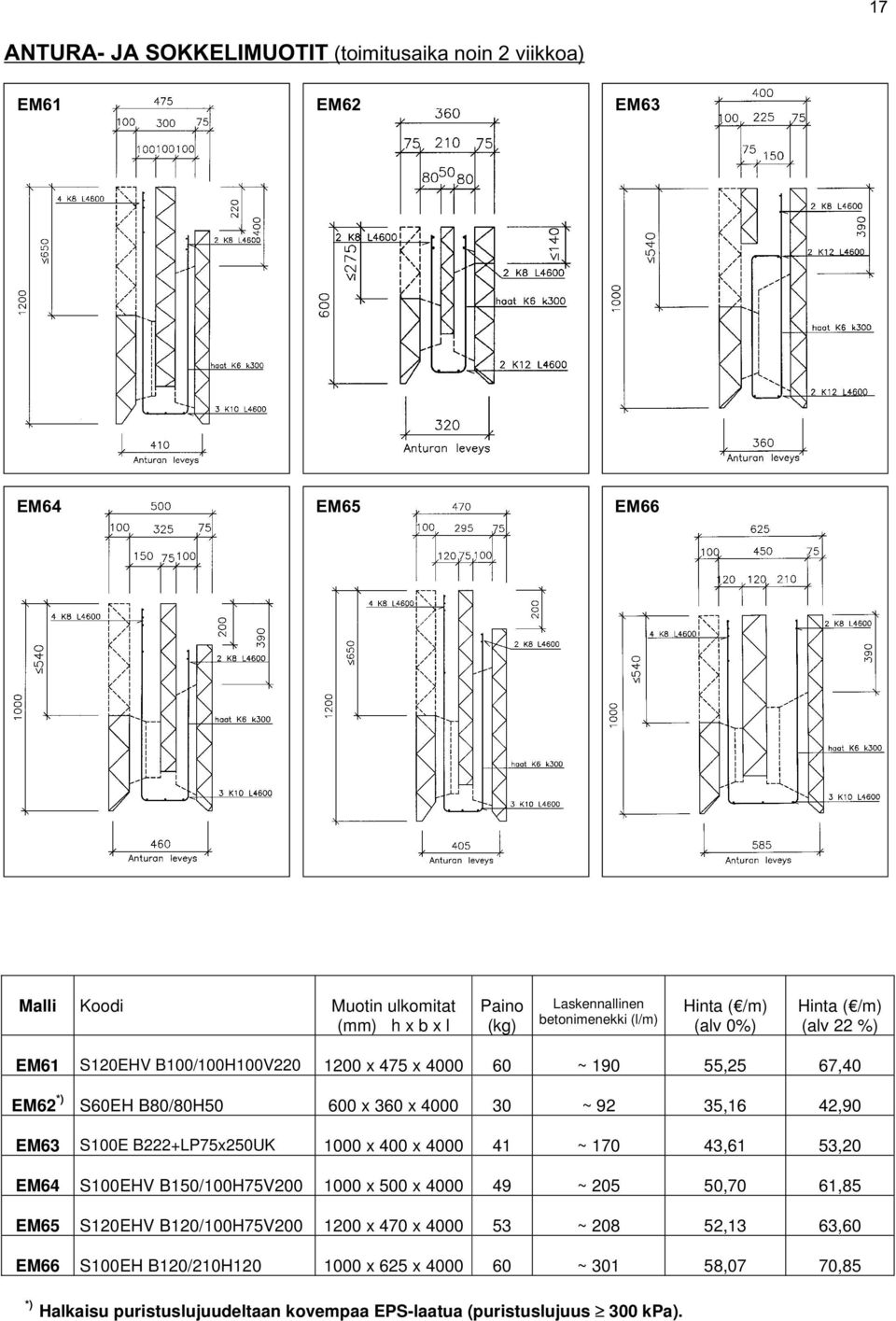

17 17 17 ANTURA- JA SOKKELIMUOTIT (toimitusaika noin 2 viikkoa) EM61 EM62 EM63 EM64 EM65 EM66 Malli Koodi Muotin ulkomitat (mm) h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) EM61 S120EHV B100/100H100V x 475 x ~ ,25 67,40 EM62 *) S60EH B80/80H x 360 x ~ 92 35,16 42,90 EM63 S100E B222+LP75x250UK 1000 x 400 x ~ ,61 53,20 EM64 S100EHV B150/100H75V x 500 x ~ ,70 61,85 EM65 S120EHV B120/100H75V x 470 x ~ ,13 63,60 EM66 S100EH B120/210H x 625 x ~ ,07 70,85 *) Halkaisu puristuslujuudeltaan kovempaa EPS-laatua (puristuslujuus 300 kpa).

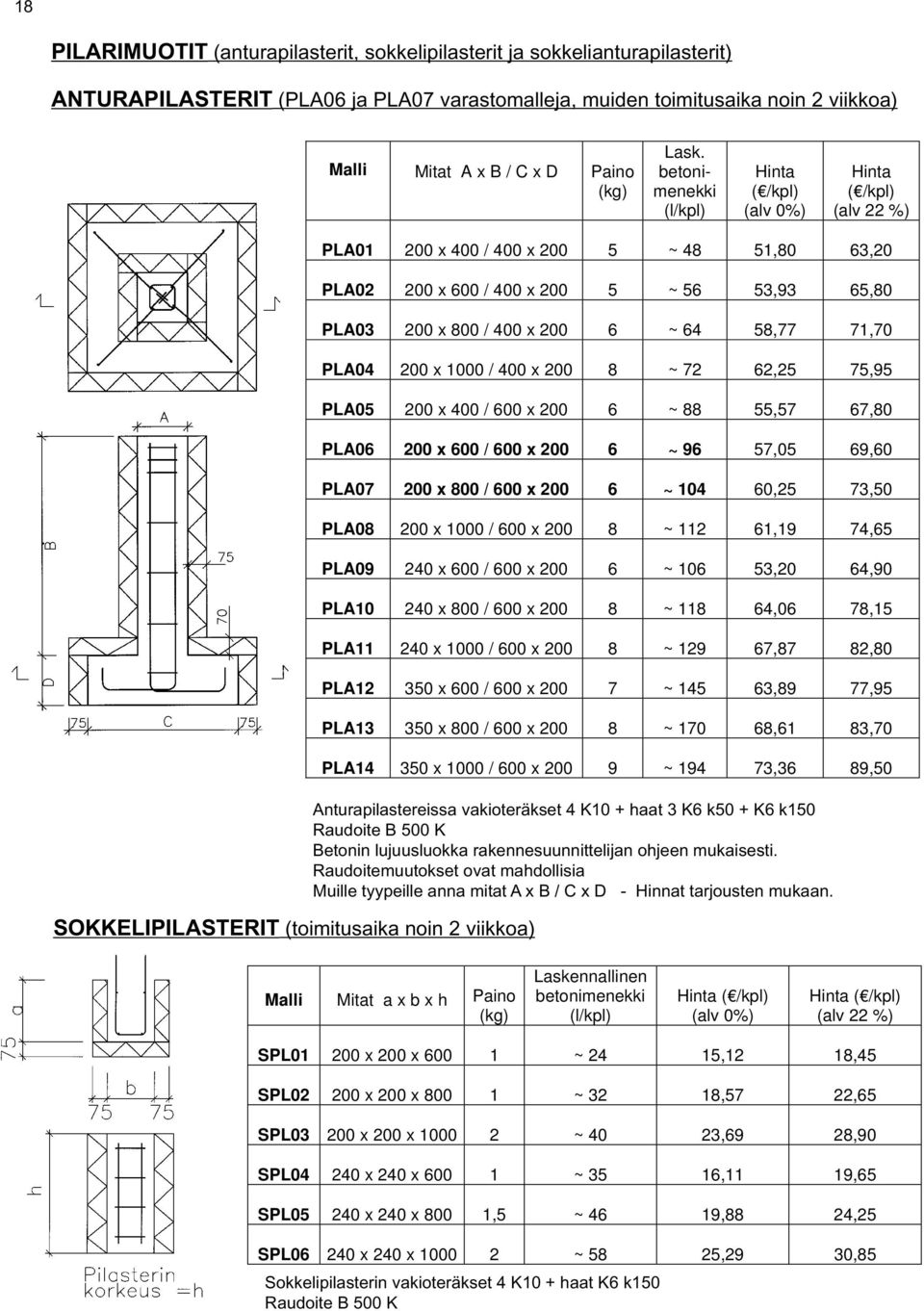

18 18 PILARIMUOTIT (anturapilasterit, sokkelipilasterit ja sokkelianturapilasterit) ANTURAPILASTERIT (PLA06 ja PLA07 varastomalleja, muiden toimitusaika noin 2 viikkoa) Malli Mitat A x B / C x D Paino (kg) Lask. betonimenekki (l/kpl) Hinta ( /kpl) (alv 0%) Hinta ( /kpl) (alv 22 %) SOKKELIPILASTERIT (toimitusaika noin 2 viikkoa) PLA x 400 / 400 x ~ 48 51,80 63,20 PLA x 600 / 400 x ~ 56 53,93 65,80 PLA x 800 / 400 x ~ 64 58,77 71,70 PLA x 1000 / 400 x ~ 72 62,25 75,95 PLA x 400 / 600 x ~ 88 55,57 67,80 PLA x 600 / 600 x ~ 96 57,05 69,60 PLA x 800 / 600 x ~ ,25 73,50 PLA x 1000 / 600 x ~ ,19 74,65 PLA x 600 / 600 x ~ ,20 64,90 PLA x 800 / 600 x ~ ,06 78,15 PLA x 1000 / 600 x ~ ,87 82,80 PLA x 600 / 600 x ~ ,89 77,95 PLA x 800 / 600 x ~ ,61 83,70 PLA x 1000 / 600 x ~ ,36 89,50 Anturapilastereissa vakioteräkset 4 K10 + haat 3 K6 k50 + K6 k150 Raudoite B 500 K Betonin lujuusluokka rakennesuunnittelijan ohjeen mukaisesti. Raudoitemuutokset ovat mahdollisia Muille tyypeille anna mitat A x B / C x D - Hinnat tarjousten mukaan. Malli Mitat a x b x h Paino (kg) Laskennallinen betonimenekki (l/kpl) Hinta ( /kpl) (alv 0%) Hinta ( /kpl) (alv 22 %) SPL x 200 x ~ 24 15,12 18,45 SPL x 200 x ~ 32 18,57 22,65 SPL x 200 x ~ 40 23,69 28,90 SPL x 240 x ~ 35 16,11 19,65 SPL x 240 x 800 1,5 ~ 46 19,88 24,25 SPL x 240 x ~ 58 25,29 30,85 Sokkelipilasterin vakioteräkset 4 K10 + haat K6 k150 Raudoite B 500 K

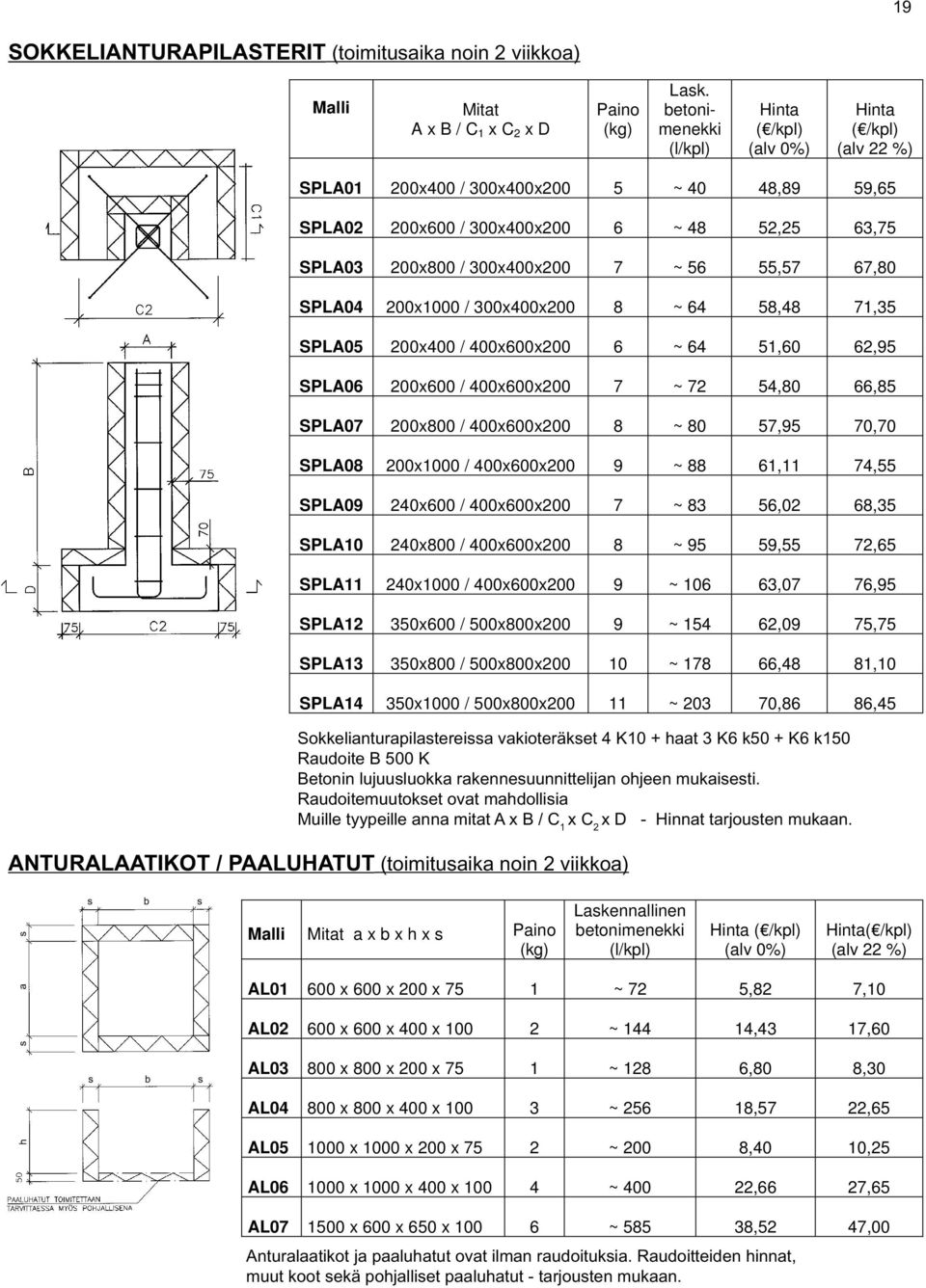

19 19 19 SOKKELIANTURAPILASTERIT (toimitusaika noin 2 viikkoa) Malli Mitat A x B / C 1 x C 2 x D Paino (kg) Lask. betonimenekki (l/kpl) Hinta ( /kpl) (alv 0%) Hinta ( /kpl) (alv 22 %) SPLA01 200x400 / 300x400x200 5 ~ 40 48,89 59,65 SPLA02 200x600 / 300x400x200 6 ~ 48 52,25 63,75 SPLA03 200x800 / 300x400x200 7 ~ 56 55,57 67,80 SPLA04 200x1000 / 300x400x200 8 ~ 64 58,48 71,35 SPLA05 200x400 / 400x600x200 6 ~ 64 51,60 62,95 SPLA06 200x600 / 400x600x200 7 ~ 72 54,80 66,85 SPLA07 200x800 / 400x600x200 8 ~ 80 57,95 70,70 SPLA08 200x1000 / 400x600x200 9 ~ 88 61,11 74,55 SPLA09 240x600 / 400x600x200 7 ~ 83 56,02 68,35 SPLA10 240x800 / 400x600x200 8 ~ 95 59,55 72,65 SPLA11 240x1000 / 400x600x200 9 ~ ,07 76,95 SPLA12 350x600 / 500x800x200 9 ~ ,09 75,75 SPLA13 350x800 / 500x800x ~ ,48 81,10 SPLA14 350x1000 / 500x800x ~ ,86 86,45 Sokkelianturapilastereissa vakioteräkset 4 K10 + haat 3 K6 k50 + K6 k150 Raudoite B 500 K Betonin lujuusluokka rakennesuunnittelijan ohjeen mukaisesti. Raudoitemuutokset ovat mahdollisia Muille tyypeille anna mitat A x B / C 1 x C 2 x D - Hinnat tarjousten mukaan. ANTURALAATIKOT / PAALUHATUT (toimitusaika noin 2 viikkoa) s a s h s b s s b s Malli Mitat a x b x h x s Paino (kg) Laskennallinen betonimenekki (l/kpl) Hinta ( /kpl) (alv 0%) Hinta( /kpl) (alv 22 %) AL x 600 x 200 x 75 1 ~ 72 5,82 7,10 AL x 600 x 400 x ~ ,43 17,60 AL x 800 x 200 x 75 1 ~ 128 6,80 8,30 AL x 800 x 400 x ~ ,57 22,65 AL x 1000 x 200 x 75 2 ~ 200 8,40 10,25 AL x 1000 x 400 x ~ ,66 27,65 AL x 600 x 650 x ~ ,52 47,00 Anturalaatikot ja paaluhatut ovat ilman raudoituksia. Raudoitteiden hinnat, muut koot sekä pohjalliset paaluhatut - tarjousten mukaan.

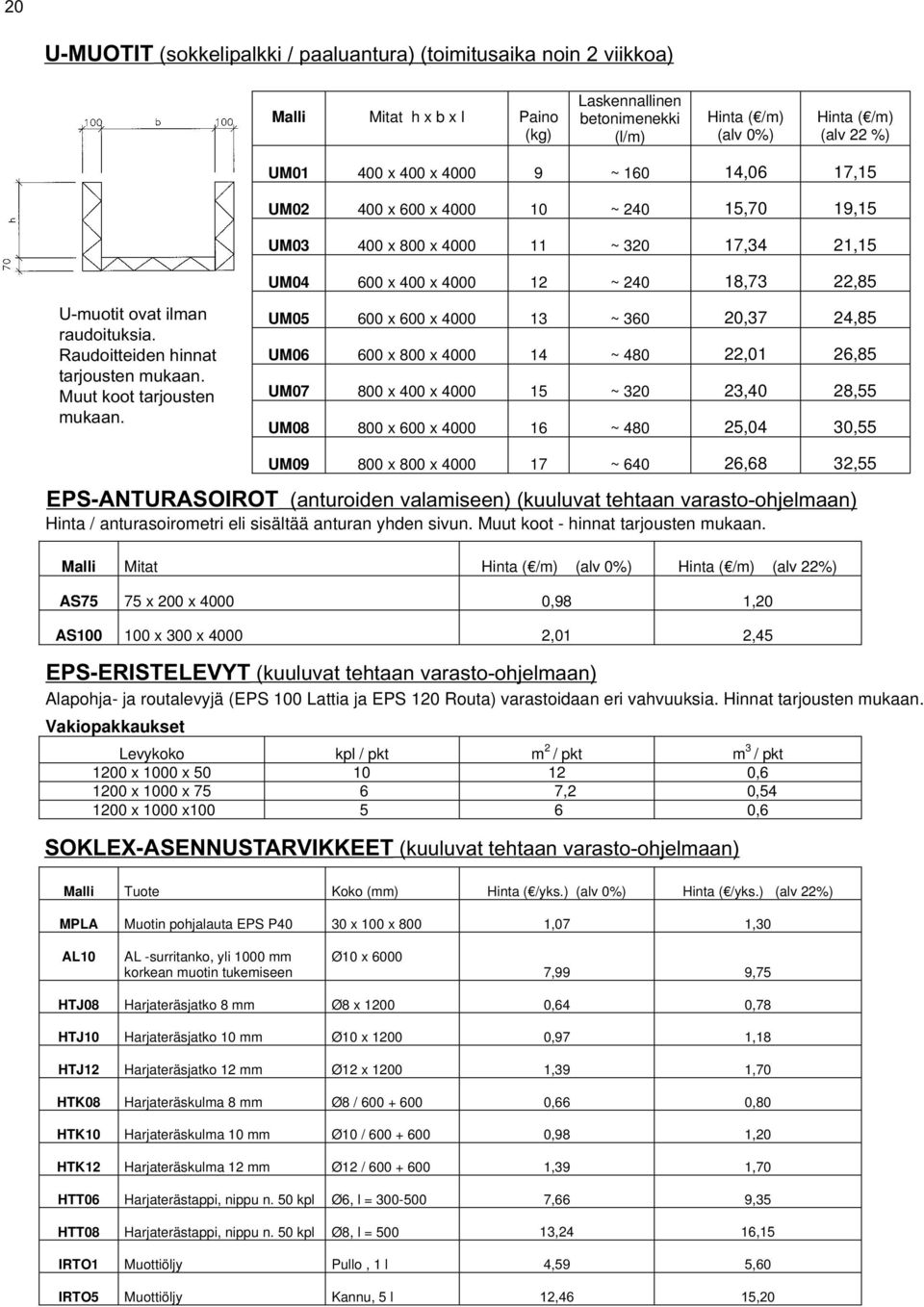

20 20 U-MUOTIT (sokkelipalkki / paaluantura) (toimitusaika noin 2 viikkoa) Malli Mitat h x b x l Paino (kg) Laskennallinen betonimenekki (l/m) (alv 0%) (alv 22 %) UM x 400 x ~ ,06 17,15 UM x 600 x ~ ,70 19,15 UM x 800 x ~ ,34 21,15 UM x 400 x ~ ,73 22,85 U-muotit ovat ilman raudoituksia. Raudoitteiden hinnat tarjousten mukaan. Muut koot tarjousten mukaan. UM x 600 x ~ ,37 24,85 UM x 800 x ~ ,01 26,85 UM x 400 x ~ ,40 28,55 UM x 600 x ~ ,04 30,55 UM x 800 x ~ ,68 32,55 EPS-ANTURASOIROT (anturoiden valamiseen) (kuuluvat tehtaan varasto-ohjelmaan) Hinta / anturasoirometri eli sisältää anturan yhden sivun. Muut koot - hinnat tarjousten mukaan. Malli Mitat (alv 0%) (alv 22%) AS75 75 x 200 x ,98 1,20 AS x 300 x ,01 2,45 EPS-ERISTELEVYT (kuuluvat tehtaan varasto-ohjelmaan) Alapohja- ja routalevyjä (EPS 100 Lattia ja EPS 120 Routa) varastoidaan eri vahvuuksia. Hinnat tarjousten mukaan. Vakiopakkaukset Levykoko kpl / pkt m 2 / pkt m 3 / pkt 1200 x 1000 x , x 1000 x ,2 0, x 1000 x ,6 SOKLEX-ASENNUSTARVIKKEET (kuuluvat tehtaan varasto-ohjelmaan) Malli Tuote Koko (mm) Hinta ( /yks.) (alv 0%) Hinta ( /yks.) (alv 22%) MPLA Muotin pohjalauta EPS P40 30 x 100 x 800 1,07 1,30 AL10 AL -surritanko, yli 1000 mm korkean muotin tukemiseen Ø10 x ,99 9,75 HTJ08 Harjateräsjatko 8 mm Ø8 x ,64 0,78 HTJ10 Harjateräsjatko 10 mm Ø10 x ,97 1,18 HTJ12 Harjateräsjatko 12 mm Ø12 x ,39 1,70 HTK08 Harjateräskulma 8 mm Ø8 / ,66 0,80 HTK10 Harjateräskulma 10 mm Ø10 / ,98 1,20 HTK12 Harjateräskulma 12 mm Ø12 / ,39 1,70 HTT06 Harjaterästappi, nippu n. 50 kpl Ø6, l = ,66 9,35 HTT08 Harjaterästappi, nippu n. 50 kpl Ø8, l = ,24 16,15 IRTO1 Muottiöljy Pullo, 1 l 4,59 5,60 IRTO5 Muottiöljy Kannu, 5 l 12,46 15,20

21 21 21 SOKLEX-HARKOT (toimitusaika noin 2 viikkoa) Harkon koko l x h x b (mm) b1 (mm) b2 (mm) 1200 x 250 x x 250 x Malli Tyyppi Harkon mitat l x h x b (mm) Paino (kg) Laskennallinen betonimenekki (l/m2) Hinta ( /kpl) (alv 0%) Hinta ( /kpl) (alv 22%) HA20 Avoin harkko, listauralla 1200 x 250 x 200 1,1 ~ 85 8,07 9,85 HA21 Avoin harkko, ilman listauraa 1200 x 250 x 200 1,1 ~ 85 7,58 9,25 HU20 Umpipääty harkko, listauralla 1200 x 250 x 200 1,1 ~ 85 8,07 9,85 HU21 Umpipääty harkko, ilman listauraa 1200 x 250 x 200 1,1 ~ 85 7,58 9,25 HPO20 Pääty, oikea, listauralla 1200 x 250 x 200 1,1 ~ 85 8,07 9,85 HPO21 Pääty, oikea, ilman listauraa 1200 x 250 x 200 1,1 ~ 85 7,58 9,25 HPV20 Pääty, vasen, listauralla 1200 x 250 x 200 1,1 ~ 85 8,07 9,85 HPV21 Pääty, vasen, ilman listauraa 1200 x 250 x 200 1,1 ~ 85 7,58 9,25 HA30 Avoin harkko, listauralla 1200 x 250 x 300 1,7 ~ ,15 13,60 HA31 Avoin harkko, ilman listauraa 1200 x 250 x 300 1,7 ~ ,45 12,75 HU30 Umpipääty harkko, listauralla 1200 x 250 x 300 1,7 ~ ,15 13,60 HU31 Umpipääty harkko, ilman listauraa 1200 x 250 x 300 1,7 ~ ,45 12,75 HPO30 Pääty, oikea, listauralla 1200 x 250 x 300 1,7 ~ ,15 13,60 HPO31 Pääty, oikea, ilman listauraa 1200 x 250 x 300 1,7 ~ ,45 12,75 HPV30 Pääty, vasen, listauralla 1200 x 250 x 300 1,7 ~ ,15 13,60 HPV31 Pääty, vasen, ilman listauraa 1200 x 250 x 300 1,7 ~ ,45 12,75 Soklex -harkot toimitetaan ilman raudoituksia, jotka määrittelee rakennesuunnittelija. Pakkauskoot: Harkko 1200 x 250 x kpl/pkt 3,6 m 2 /pkt Harkko 1200 x 250 x kpl/pkt 2,7 m 2 /pkt

22 22 MUOTTIEN ELEMENTOINTITYÖ TEHTAALLA Muotin korkeus (mm) / Hinta ( / yksikkö) Työvaihe 600 (alv 0%) 600 (alv22%) 800 (alv0%) 800 (alv22%) 1000 (alv0%) 1000 (alv22%) 1200 (alv 0%) 1200 (alv22%) Suoran muotin lyhentäminen 7,50 9,15 7,91 9,65 8,24 10,05 8,65 10,55 Ulkokulman leikkaus (2 muottiin) *) 15,00 18,30 15,74 19,20 16,52 20,15 17,25 21,05 Sisäkulman leikkaus (2 muottiin) *) 22,50 27,45 23,65 28,85 24,75 30,20 25,90 31,60 Vinokulman leikkaus (2 muottiin 30,00 36,60 31,52 38,45 32,99 40,25 34,51 42,10 esim. erkkerit) *) Kulman terästen taivutus 7,50 9,15 7,91 9,65 8,24 10,05 8,65 10,55 Kulman asennusteräkset nippuun hitsattuna, halkaistu muotti Kulman asennusteräkset nippuun hitsattuna, halkaisematon muotti 11,11 13,55 11,11 13,55 11,11 13,55 11,11 13,55 8,73 10,65 8,73 10,65 8,73 10,65 8,73 10,65 *) Sisältää terästen merkkauksen, ei taivutusta. Muut elementointiin liittyvät työt tehtaalla veloitetaan tuntityöveloituksena 30 / h (alv 0 %), 36,60 / h (alv 22 %). Elementoinnista aiheutuva leikkuujäte ja hukkapalat jäävät tehtaalle ellei toisin ole sovittu. Kysy tarjous talokohtaisesta elementoinnista. LYHYTAIKAINEN ASENNUSNEUVONTA JA / TAI ASENNUSTYÖ TYÖMAALLA Työsuoritus ja / tai kulukorvaus Hinta ( / yksikkö) alv ( 0 % ) Hinta ( / yksikkö) alv ( 22 % ) Asennusneuvonta- ja / tai asennustyötunti 30,00 36,60 Kilometrikorvaus 0,43 0,52 Kokopäiväraha 29,00 35,38 Puolipäiväraha 13,00 15,86 Majoituskorvaus / yö 87,00 106,14 Koko työmaan perustusten urakoinnista toteutettuna Soklex-perustusjärjestelmän tuotteilla annamme pyydettäessä erillisen tarjouksen, mikäli asennuskapasiteettia on vapaana. Tarjouspyynnön voitte lähettää meille postitse, faksilla, sähköpostilla tai suoraan verkkopalvelussamme:

23 23 23 RAHTIMAKSUT (voimassa toistaiseksi, hinnat tarkistettava tilattaessa) ( / kuljetusyksikkö) ( / kuljetusyksikkö) ( / kuljetusyksikkö) ( / kuljetusyksikkö) LASTAUS PURKU NOUDON LASTAUSMAKSU Kuorman lastaus Soklex Oy:n tehtaalla sisältyy rahtihintaan. Kuorman purkaminen järjestettävä tilaajan toimesta ja kustannuksella työmaalla. Työmaalla tarvitaan kuljettajan apuna kaksi henkilöä. Tilaaja on velvollinen pitämään ajoväylät sellaisessa kunnossa, että raskaat ajoneuvoyhdistelmät pääsevät perille ja voivat viivytyksettä purkaa kuormat. Mikäli kuljetusliike ei pääse viivytyksettä purkamaan kuormaa, niin Soklex Oy:llä on oikeus periä tilaajalta siitä aiheutuneet kustannukset. 42,05 (alv 0%), 51,30 (alv 22%) alkava lastaustunti noudoista sovittava erikseen. ANTURA- JA SOKKELIMUOTTIEN VAATIMAT RAHTITILAVUUDET + kuljetustila eristelevyille (muut tuotteet)

24 24 SOKLEX-VALMISMUOTIN KÄSITTELY- JA VARASTOINTIOHJE SOKLEX-VALMISMUOTIN KÄSITTELYSTÄ Käsittelyjen ja kuljetuksien aikana on huolehdittava siitä, että raudoitukset eivät pääse liikkumaan ja vaurioittamaan muotin pintaa. Vahinkojen välttämiseksi on erityisesti varottava raudoitteiden jatkoksia, jotka tulevat noin 600 mm muotin ulkopuolelle. Muotteja tulee mahdollisuuksien mukaan nostaa aina alimmasta muottilevystä. Nostamista nurkasta on vältettävä, koska tällöin on vaarana kulman lohkeaminen. Kuljetuksissa tai siirroissa mahdollisesti lohjenneet EPS-kappaleet voidaan kiinnittää paikoilleen esimerkiksi polyuretaanivaahdolla sekä ohuilla ( 6 mm) harjaterästapeilla. Kuorma puretaan autosta käsin, joten työmaalla tarvitaan kuljettajan apuna 2 henkilöä. Purkaminen pudottamalla on kielletty, jotta muotit eivät vaurioituisi. SOKLEX-VALMISMUOTIN VARASTOINNISTA SOKLEX-valmismuotit varastoidaan työmaalla tasaisella alustalla aina siten, että rakennuksen sisäpuolinen osa muotista on alaspäin. Näin suojataan parhaiten muotin pintaa näkyvän sokkelin osalta. Talvella estetään muottien kiinnijäätyminen alustaansa laittamalla poikittaiset laudat (50x100) 2 kpl muottipinon alle ja laudat (22x100) 2 kpl muottikerroksien väliin. Aluslaudat sijoitetaan muotin läpäisevien kennojen kohdalle noin metrin päähän kummastakin päästä. Muottilevy, joka poistetaan valun jälkeen näkyvän sokkelin osalta, on sisäpinnaltaan erikoiskäsitelty muottiöljyllä. Pitkäaikaisessa varastoinnissa ja vaihtelevissa työmaaolosuhteissa öljyn irrotusominaisuudet saattavat heiketä. Tällöin käsittely on uusittava ennen betonivalua, jotta eristelevy voidaan helposti poistaa näkyvän sokkelin osalta. Uusintakäsittelyyn soveltuu esimerkiksi pellavaöljy tai kasviöljypohjainen teräketjuöljy. Huom! Auringon UV-säteily muuttaa suojaamattoman SOKLEX-valmismuotin pinnan kellertäväksi pitkäaikaisessa ulkovarastoinnissa. Tämä ei kuitenkaan vaikuta haitallisesti muotin ominaisuuksiin eikä edellytä erityisiä suojaustoimenpiteitä työmaalla.

25 25 25 SOKLEX-MÄÄRÄLASKENTA Laskennan apuna voitte käyttää myös kustannusarviolaskuria kotisivuillamme ASUINRAKENNUKSEN ULKOSEINÄSOKKELIT Lämpimien rakennusten perustamiseen soveltuvat sokkelihalkaistut mallit, kuten Soklex-muottimallit VM01, VM03, VM04 ja VM06. Tarvittavaa muottimäärää laskettaessa: - mitataan rakennuksen ulkopiiri. - sisänurkista aiheutuva lisämenekki = 2 x Soklex-muotin leveys (ks. taulukot / muotin ulkomitat, leveys = b-mitta). - ulkonurkista aiheutuva lisämenekki = 1 x Soklex-muotin ulkokuoren leveys (ks. leikkauskuvat) - valmismuottien menekit lasketaan muottimalleittain. - tarvittava muottimäärä / malli on oltava jaollinen 4:llä, koska antura- ja sokkelivaluun tarkoitettujen valmismuottien pituus on aina 4 metriä. Tarve pyöristettävä ylöspäin. ASUNNON JA AUTOTALLIN VÄLISEINÄSOKKELI SEKÄ KUISTIN JA TERASSIN REUNASOKKELIT Kylmien rakennusten perustamiseen soveltuvat halkaisemattomat mallit, kuten Soklex-muottimallit VM02 ja VM05. Tarvittavaa muottimäärää laskettaessa: - mitataan väliseinät ottaen huomioon ulkoseinämuotin leveys, kuistien ja terassien ulkopiirit. - muutoin toimitaan kuten asuinrakennuksen muottimäärää laskettaessa. Vaihtoehtoisesti kuistien ja terassien perustukset voidaan tehdä pilareilla, jolloin käytetään Soklex-anturapilasteria PLA (ks. sivu 18) VALMISBETONI Perustuksien valamiseen soveltuu useimmiten normaalisti kovettuva betoni, jonka määrittelee rakennesuunnittelija. Betoni on yleensä suositusten mukaisesti säänkestävää rakennebetonia, lujuusluokka K30. Suositeltavan massan maksimiraekoko on # 16 mm ja notkeusluokka 1-2 svb 0 (suositus 1 svb 0 ). - Laskennalliset betonimenekit (l/m) saadaan seuraavien sivujen taulukoista ja betonin kokonaistarve laskemalla yhteen eri muottimallien metri- / kpl -määrä x betonin menekki, joka sisältää antura- ja sokkelimuoteissa ja pilarianturamuoteissa sekä anturan että sokkelin tarvitseman betonimäärän. TUENTAPUUTAVARA Yläpään tuenta sekä vinotuet tehdään puutavarasta 50x100 mm ja ylätuennan sidoslautoina käytetään lautaa 22x50 mm tai (22x100 mm). Muottien pohjalautoina käytetään joko lautaa 22x100 mm tai vaihtoehtoisesti suuren puristuslujuuden omaavaa EPS-lautaa MPLA (ks. sivu 20). Yli 1000 mm korkeat muotit on tuettava myös vaakasuunnassa mm:n välein. Katsokaa lisäohjeita Soklex-valmismuottien asennus- ja tuentaohjeista sivuilla

26 26 SOKLEX-MUOTTIMALLIEN VALINTAULUKKO (varastomallit lihavoituna) Sokkelihalkaistut muotit, muotit ovat taulukossa korkeusjärjestyksessä. Samankorkuiset muotit leveysjärjestyksessä. Soklex korkeus (h) leveys (B) leveys (B kok) leveys (B ant) leveys (B uk) leveys (B sk) halkaisu (H) madallus (h muk) madallus (h msk) levxkork (B lpx h lp) kuva malli antura+ sokkeli betonikuoret + halkaisu muotti antura betoni ulkokuori betoni sisäkuori eps ulkokuori sisäkuori lisäpala sivu no. EM TM EM EM VM EM / x130 7 TM EM EM EM EM EM EM EM EM EM EM VM VM EM VM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM EM TM TM EM EM EM EM EM EM EM

27 27 27 Soklex malli korkeus (h) antura+ sokkeli leveys (B) leveys (B kok) leveys (B ant) betonikuoret + halkaisu muotti antura leveys (B uk) betoni ulkokuori leveys (B sk) halkaisu (H) madallus (h muk) madallus (h msk) levxkork (B lpx h lp) kuva betoni sisäkuori eps ulkokuori sisäkuori lisäpala sivu no. EM EM EM EM EM EM EM EM x85 UK 16 EM EM Halkaistu muotti Merkkien selitykset Halkaisematon muotti Merkkien selitykset B kok = muotin leveys B = betonikuoret + halkaisu B uk = sokkelin ulkokuori B sk = sokkelin sisäkuori B lp = lisäpalan leveys B ant = anturan leveys H = sokkelin halkaisu h = anturan+sokkelin korkeus h muk = ulkokuoren madallus h msk = sisäkuoren madallus h lp = lisäpalan korkeus B kok = muotin leveys B = betonikuori B lp = lisäpalan leveys B ant = anturan leveys h = anturan+sokkelin korkeus h lp = lisäpalan korkeus Halkaisemattomat muotit, muotit ovat taulukossa korkeusjärjestyksessä. Samankorkuiset muotit leveysjärjestyksessä. Soklex korkeus (h) leveys (B) leveys (B kok) leveys (B ant) leveys (B- B lp) lisäpala kuva malli antura+sokkeli betonikuori muotti antura yläpinnan betonikuori määrä / B lpx h lp sivu no. TM VM EM x200 7 EM / 50x EM x EM x250 7 EM / 60x130 8 EM VM EM x EM x EM x250 UK 17 EM x EM x250 9 EM x50 11 EM x EM EM EM x TM EM x EM x310 16

28 28 SOKLEX-VALMISTALOSOVELLUKSIA (pdf- ja dwg-kuvat saatavissa tai neuvonnastamme) Sovellukset on lajiteltu talotehtaittain aakkosjärjestyksessä. Tilaajan rakennesuunnittelija tarkastaa sovelluksen ja tekee lopullisen muottimallin valinnan. Talotyyppi Muottimalli Rakennus -tyyppi Seinärakenne Alapohjarakenne Talotyyppi Muottimalli Rakennus -tyyppi Seinärakenne Alapohjarakenne Design M1 VM01 asunto puu, puuverhous rv-laatta Kannustalot EM27 asunto puu, tiiliverhous mv-laatta Design M1 EM11 asunto puu, puuverhous mv-laatta Kannustalot VM02 sis.t.kuisti kuistirakenne mv-laatta Design M1 EM43 asunto puu, puuverhous mv-laatta Kannustalot EM35 kuisti puu, puuverhous mv-laatta Finnlamelli VM04 asunto hirsiseinä 88mm mv-laatta Kannustalot EM52 autos./var. puu, puuverhous mv-laatta Finnlamelli EM09 asunto hirsis.113mm+le mv-laatta Kannustalot EM64 varasto puu, puuverhous mv-laatta Finnlamelli VM05 asunto hirsis.180mm mv-laatta Kannustalot EM30 väliseinä puu mv-laatta Finnlamelli EM11 asunto hirsis.180mm mv-laatta Kannustalot EM30 väliseinä tiili mv-laatta Finnlamelli TM06 asunto hirsis.165mm rossipohja Kannustalot EM64 asunto puu, puuverhous rv-laatta Finnlamelli PLA10 asunto hirsis.202mm pilariantura Kannustalot EM52 autos./var. puu, puuverhous rv-laatta HerralaPP02 EM05 asunto puu, puuverhous mv-laatta Kannustalot EM64 varasto puu, puuverhous rv-laatta HerralaPP02 VM06 asunto puu, puuverhous mv-laatta Kastelli EM35 asunto puu, puuverhous mv-laatta Herrala EM35 asunto puu, puuverhous mv-laatta Kastelli EM11 asunto puu, puuverhous mv-laatta HerralaPP07 VM06 autot./var. puu, puuverhous mv-laatta Kastelli EM29 asunto puu, tiiliverhous mv-laatta HerralaPT03 EM34 asunto puu, tiiliverhous mv-laatta Kodikas 309 EM26 asunto puu, puuverhous mv-laatta HerralaPT10 EM27 asunto puu, tiiliverhous mv-laatta Kodikas 400 EM35 asunto puu, puuverhous mv-laatta Herrala EM27 autot./var. puu, tiiliverhous mv-laatta Kodikas 100 VM03 asunto puu, tiiliverhous mv-laatta Honka EM15 asunto hirsiseinä 88mm mv-laatta Kodikas 103 EM43 asunto puu, tiiliverhous mv-laatta Honka VM04 asunto hirsis. 88mm+le mv-laatta Kodikas 300 EM63 asunto puu, puuverhous mv-laatta Honka EM15 asunto hirsis.112mm mv-laatta Kodikas EM51 varasto puu, puuverhous mv-laatta Honka EM36 asunto hirsis.112 mm mv-laatta Kodikas 104 VM05 autov./var. puu, tiiliverhous mv-laatta Honka EM15 asunto hirsis.112mm+le mv-laatta Kodikas 503 PLA10 terassi puu pilariantura Honka EM15 asunto hirsis.134 mm mv-laatta Kodikas 504 VM05 terassi puu mv-laatta Honka EM10 asunto hirsis.134mm mv-laatta Kodikas 509 EM30 väliseinä puu mv-laatta Honka EM15 asunto hirsis.182mm mv-laatta Kontio 111 VM04 asunto hirsiseinä 95mm mv-laatta Honka EM06 asunto hirsis.205mm mv-laatta Kontio 173 EM06 asunto hirsis. 205mm mv-laatta Honka EM12 asunto hirsis.205mm mv-laatta Kontio 173 EM37 asunto hirsis. 205mm rossipohja Honka EM11 asunto pyöröhirsi mv-laatta Kontio 234 EM32 asunto pyöröh. 200/230 mv-laatta Honkamajat EM29 asunto hirsiseinä mv-laatta Kontio 235 EM32 asunto pyöröh. 200/230 mv-laatta Honkamajat EM05 asunto hirsiseinä rv-laatta Kontio 236 EM32 asunto, mt pyöröh. 200/230 mv-laatta Honkamajat PLA10 asunto hirsiseinä pilariantura Kontio 111 TM03 asunto hirsiseinä 95mm rv-laatta Jetta EM11 asunto puu, puuverhous mv-laatta Kreivi-talot EM53 asunto puu, puuverhous mv-laatta Jetta EM11 asunto puu, puuverhous mv-laatta Kreivi-talot EM12 asunto puu, puuverhous mv-laatta Jetta VM01 asunto puu, tiiliverhous mv-laatta Lapin Punah VM06 asunto hirsis. 118mm mv-laatta Jetta EM32 asun./autot väliseinä mv-laatta Lapin Punah PLA03 terassi puu pilariantura Jokeri AP1 EM11 asunto puu, puuverhous mv-laatta Lapin Punah EM15 asunto hirsis. 118 mm mv-laatta Jokeri EM35 autotalli puu, puuverhous mv-laatta Lapplitalot VM05 asunto puu, puuverhous mv-laatta Jokeri VM01 asunto puu, tiiliverhous mv-laatta Lapplitalot EM35 asunto puu, puuverhous mv-laatta Jokeri EM27 asunto puu, tiiliverhous mv-laatta Lapplitalot EM11 asunto puu, puuverhous mv-laatta Jokeri AP1 EM45 asunto puu, puuverhous rossi+ontelol Lapplitalot EM31 asunto puu, puuverhous rossipohja Jukka EM11 asunto puu, puuverhous mv-laatta Leca Design EM42 asunto harkkos. 380mm mv-laatta Jukka EM20 asunto puu, tiiliverhous mv-laatta Leca Design EM44 asunto harkkos. 380mm mv-laatta Jukka EM57 asunto puu, puuverhous puurossi Mammuttihir. EM06 asunto hirsis. 205x220 mv-laatta Jukka EM47 asunto puu, puuverhous rossi+ontelol Mammuttihir. EM06 asunto hirsis. 205x220 mv-laat+pl Jukka EM58 asunto puu, tiiliverhous puurossi Mammuttihir. EM06 asunto, kt hirsis. 205x220 mv-laatta Jukka EM59 asunto puu, tiiliverhous rossi+ontelol Mammuttihir. EM32 asunto hirsis. 205x220 mv-laatta Jukka EM54 asunto puu, puuverhous rv-laatta Mammuttihir EM32 asunto hirsis. 205x220 mv-laat+pl Jukka VM01 asunto puu, tiiliverhous rv-laatta Mammuttihir EM32 asunto, kt hirsis. 205x220 mv-laatta Jukka, miljöö VM06 autok./vaja puu, puuverhous mv-laatta I Mammuttihir EM32 terassi hirsis. 205x220 mv-laatta Jukka, miljöö VM06 autok./vaja puu, puuverhous mv-laatta II Mammuttihir PLA07 ter.tuenta puu pilariantura Jukka, miljöö EM60 asunto puu, puuverhous mv-laatta Mammuttihir EM40 k.väliseinä hirsis. 205x220 mv-laatta Jukka, miljöö VM05 asunto puu, puuverhous puurossi Mammuttihir EM45 k.väliseinä hirsis. 205x220 mv-laatta Jukka, miljöö EM57 asunto puu, puuverhous puurossi Mammuttihir EM15 väliseinä tiili mv-laatta Jukka, miljöö EM47 asunto puu, puuverhous rossi+ontelol Mammuttihir EM45 asunto hirsis. 205x220 rossipohja Jukka, miljöö EM61 asunto puu, puuverhous rossi+ontelol Mammuttihir EM45 asunto hirsis. 205x220 rossipohja Jämerä 1121 EM21 asunto Siporex-harkkos. rossipohja Mammuttihir EM37 asunto hirsis. 205x220 rossipohja Jämerä 1123 EM22 asunto yhdistelmäseinä rossipohja Mammuttihir EM37 asunto hirsis. 205x220 rossipohja Jämerä 1124 EM23 asunto yhdistelmäseinä mv-laatta Mammuttihir VM05 välituki rossipohja Jämerä 1125 EM21 asunto yhdistelmäseinä rossipohja Mittava koti EM06 asunto puu, puuverhous mv-laatta Jämerä 1126 VM03 asunto Siporex-harkkos. mv-laatta Mittava koti EM06 asunto puu, puuverhous mv-laatta Jämerä 1141 TM06 asun./välis. yhdistelmäseinä rossipohja Mittava koti EM32 asunto puu, puuverhous mv-laatta Jämerä 1151 EM31 huon.välis. yhdistelmäseinä rossipohja Mittava koti EM11 asunto puu, puuverhous mv-laatta Jämerä 1153 EM32 huon.välis. yhdistelmäseinä mv-laatta Mittava koti EM11 asunto puu, puuverhous mv-laatta Kannustalot EM64 asunto puu, puuverhous mv-laatta Mittava koti EM11 asunto puu, puuverhous mv-laatta Kannustalot EM60 asunto puu, puuverhous mv-laatta Mittava koti EM25 asunto puu, tiiliverhous mv-laatta Kannustalot EM34 asunto puu, tiiliverhous mv-laatta Mittava koti EM38 asunto puu, tiiliverhous mv-laatta
