1 Muinaisesineiden 3D talletus Muinaisesineiden 3D talletus tapahtuu niiden pintamuotojen 3D kuvaamisella. 3D kuvaaminen tehdään asiakkaan määrittelemällä tarkkuustasolla. 3D kuvaamiseen käytämme smartscan HE 4 C laitteistoa. Sen 3D piirretarkkuus yltää tarkimmillaan 0,008 millimetrin tarkkuuteen. Laitteisto tekee kuvaamisen kahdella 4 Megapixelin HD värikameralla. 3D kuvaamisen tuloksena syntyy: useita kymmeniä 2-ulotteisia suuren tarkkuuden (HD) digitaalisia värikuvia kohteen 3D pintamalli, halutulla piirretarkkuudella (1mm 0,008 mm) kohteen 3D tekstuurimalli eli ulkopinnan 3D värimalli. 3D kuvaamisen tuloksia voidaan hyödyntää: Digitaalisia värikuvia voidaan hyödyntää kohteen piirteiden tarkasteluun, kohteen tietojen arkistointiin ja tietojen jakeluun 3D mallia voidaan käyttää erilaisiin tarkasteluihin; esimerkiksi kohteen tilavuuden laskentaan 3D mallia voidaan käyttää näyttely- ja kuljetuslaatikoiden valmistamiseen 3D mallia voidaan käyttää vauriotarkasteluun 3D tekstuurimallia voidaan käyttää arkistointiin ja kohteen piirteiden tutkimiseen; sen suuri tarkkuus mahdollistaa pientenkin yksityiskohtien tutkimisen ilman kohteen fyysistä käsittelyä. 3D tekstuurimallin avulla voidaan 3D tulostaa fyysisiä kopioita kohteesta esimerkiksi lähetettäväksi näyttelyihin ulko- ja kotimaahan 3D tekstuurimalli voidaan sisällyttää osaksi internetissä toimivia digitaalisia museoita, näyttelyitä ja virtuaalimaailmoja Kaikki digitaalinen aineisto on helppoa käsitellä ja sisällyttää osaksi nykyisiä ja tulevia arkistointijärjestelmiä 3D mallien mukana toimitetaan myös ilmainen katseluohjelma.

2 Esimerkki Puukontuppi Tämä puukontuppi on hautalöytö, joka ajoittuu rautakauteen Suomessa. Aikaan, jolloin viikingit liikkuivat Itämerellä. Se kuuluu Museoviraston kokoelmiin. Puukontuppi 3D kuvattiin Museovirastossa Se kuului varakkaalle naiselle, joka haudattiin tammiarkussa. Kuvaaminen tehtiin smartscan HE 4 C laitteistolla, käyttäen 102 mm kuva-aluetta. Tällä kuvaalueasetuksella laitteiston piirretarkkuus on maksimissaan 0,008 mm. 3D kuvaamisessa otettiin yhteensä 48 otosta kahden kameran asetuksella, eli yhteensä 96 kuvaa. Kohteena ollut Puukontuppi pidettiin paikallaan lasilevyn päällä, jottei se vaurioituisi. Kuvaamisen aikana kameran asemaa ja asentoa muutettiin, jotta saataisiin kuvattua koko kohde kattavasti. Alla olevasta periaatekuvasta selviää 3D kuvaamisen periaate. Se perustuu useasta eri suunnasta otettujen kuvien yhdistämiseen tekemällä ns. kolmiopistelaskentaa. smartscan laitteistossa käytetään kohteen pinnalle heijastettavia valokuvioita laskennassa käytettävien kolmiointipisteiden valintaan. Ennen valokuvioiden heijastamista otokseen kuuluu normaali digitaalikuvien ottaminen. Niitä käytetään pinnan värityksen eli tekstuurin käsittelyyn.

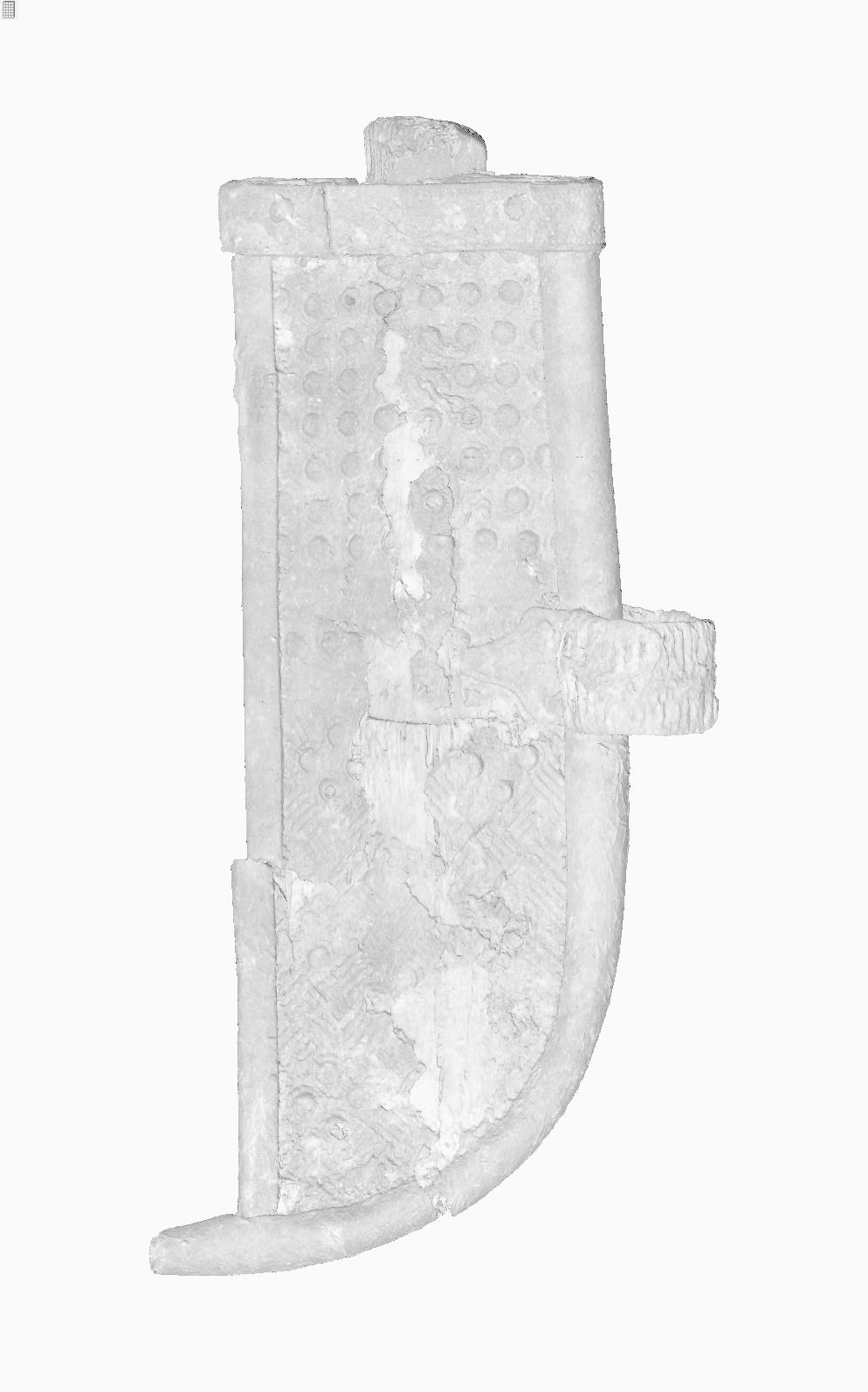

3 Kuvia Puukontupesta Kuva 1, Puukontupen 3D malli edestäpäin Kuva 2, Etuviistosta

4 Kuva 3, Takaviistosta Kuva 4, Takaa

5 Kuva 5, Takaviistosta Kuva 6, Etuviistosta

6 Kuva 7, Puukon karan tynkä Kuva 8, Puukon karan tynkä

7 Kuva 9, tarkastelua vyölenkin hela Kuva 10, vyölenkin hela pakotustyötä

8 Säilytys- ja kuljetuslaatikko 3D kuvaamisen tuloksena syntyvän 3D mallin perusteella voidaan valmistaa säilytys- ja kuljetuslaatikko halutusta materiaalista. Tässä tapauksessa materiaaliksi valikoitui Polypropeenivaahtomuovi. Se on mekaanisesti kestävää, joustavaa, vettä hylkivää, kemiallisesti neutraalia ja pitkäikäistä. Säilytys- ja kuljetuslaatikko koostuu kahdesta ulkokuoresta ja kahdesta sisätuesta. Ulkokuori valmistettiin kiinteästä ja tiheästä solumuovista. Sisätuet valmistettiin harvemmasta ja vaahdotetusta solumuovista, puukontupen 3D muotojen mukaiseksi. Kuva 1, Puukontupen takapuolen kuljetuspesä Kuva 2, Puukontupen etupuolen kuljetuspesä

9 Kuva 3, Säilytys- ja kuljetuslaatikon molemmat puolet

10 Kuva 4, Puukontuppi koteloonsa Kuva 5, Läheltä katsottuna Muovisuikaleita käytettiin tupen nostamiseen sovitusvaiheen aikana.

11 Kuva 6, Tyytyväisiä asiakkaita Kuvissa: Stina Björklund konservaattori, Päivi Pykälä-aho kokoelmien hoitaja ja Vesa Hongisto osastopäällikkö Museovirasto. Asiakaskommentteja: Hienoa, nyt meidän ei tarvitse ottaa sitä pois laatikosta tutkimista varten, koska 3D mallia käyttäen voidaan tarkastella myös sen takapuolta Nyt sen voi turvallisesti lähettää näyttelyihin Nyt kun siitä on 3D malli, voimme tehdä vauriotarkasteluja aineiston pohjalta Niitä 3D malleja ja kuvia voidaan hyödyntää viraston nettisivuilla ja näyttelyissä Kiitämme Museoviraston henkilöstöä tuesta tämän dokumentin teossa. tj. Ins. Tapio Saarinen Titako Oy National Board of Antiquities (NBA) Kiviperäntie 1, Lempäälä, Finland Sturenkatu 2a, Helsinki, Finland tel tel
