TUULIVOIMAPUISTO PONSIVUORI

Transkriptio

1 KUVASOVITTEET TUULIVOIMAPUISTO PONSIVUORI Etha Wind Oy Phone VAT REG FI Kirkkopuistikko 4, Vaasa Fax FINLAND

2 Page 2 of 10 Sisällysluettelo 1 Yhteenveto Asetukset... 4 Lähteet Liitteet... 8 Versiohistoria Versio Tehty Tarkastettu Hyväksytty Tiivistelmä Ver 1, ArM JRd JRd Ponsivuoren tuulivoimapuiston kuvasovitteet. Etha Wind Oy Phone VAT REG FI

3 Page 3 of 10 1 Yhteenveto Tehtävä: Työmenetelmät: Kuvasovitteiden tekeminen kahdesta kuvauspaikasta: Louka ja Pettaja. Pettajan kuvat otetaan kahdesta suunnasta: Pettaja A ja Pettaja B. Kuvasovitteisiin mallinnetaan seitsemän Ponsivuoren tuulivoimalaa. Kuvasovitteet mallinnettiin WindPRO Ver3.1 ohjelmalla. Mallinnuksessa käytetään kameran asetuksia sekä kuvista valittuja kiintopisteitä. Kuvat tehtiin käyttämällä voimalatyyppiä, jonka roottorinhalkaisija on 150 m, napakorkeus on 155 m ja kokonaiskorkeus on 230 m. Tulokset: Yhteensä kuusi kuvaa, kaksi kuvaa jokaiselta kuvauspaikalta, mallinnettiin lähtötietojen pohjalta. Ensimmäinen kuva havainnollistaa Ponsivuoren tuulivoimaloiden näkymisen kuvauspaikalle ja toisessa kuvassa voimalat on merkitty punaisilla ympyröillä. Kuvien tarkkuus arvioidaan kuvakohtaisesti, koska kiintopisteiden varmuus vaihtelee merkittävästi. Kuvat antavat kuitenkin hyvän yleiskuvan voimaloiden näkyvyydestä kuvauspisteisiin, vaikka voimaloiden sijainti ja koko voivat hieman poiketa todellisuudesta. Etha Wind Oy Phone VAT REG FI

4 Page 4 of 10 2 Asetukset Yleiset tiedot kuvista ja asetuksista on esitetty alla olevissa taulukoissa. Taulukko 2-1. Asetukset ja yleiset tiedot panoraamakuvasta Loukan kuvauspisteestä. Koord. X [ETRS-TM35FIN] Koord. Y [ETRS-TM35FIN] Suunta 193 Tyyppi Yksittäinen kuva Voimalatyyppi Roottorin halkaisija 150 m, napakorkeus 155 m, kokonaiskorkeus 230 m Sijoitussuunnitelma Seitsemän voimalan sijoitussuunnitelma Katselupiste 1.5 m Etäisyys voimaloille km Kuvauspaikan korkeustaso ~140 m Voimalapaikkojen korkeustaso ~ m Näkymä 60 mm Kameran sivusuuntainen korjaus Kameran pystysuuntainen 0.51 korjaus Kiintopisteet Kolme rakennusta Laskennan epätarkkuus Kuvan epävarmuus on pieni, koska käytettiin kiinteää polttoväliä ja kiintepisteet ovat hyviä. Tehdyt kuvat Yksi kuva mallinnetuilla voimaloille ja yksi kuva, johon voimalat on merkitty ympyröillä. Voimaloiden näkyvyys Ponsivuoren tuulivoimalat näkyvät hyvin kuvauspisteeseen. Etha Wind Oy Phone VAT REG FI

5 Page 5 of 10 Taulukko 2-2. Asetukset ja yleiset tiedot panoraamakuvasta Pettajan A kuvauspisteestä. Koord. X [ETRS-TM35FIN] Koord. Y [ETRS-TM35FIN] Suunta 111 Tyyppi Yksittäinen kuva Voimalatyyppi Roottorin halkaisija 150 m, napakorkeus 155 m, kokonaiskorkeus 230 m Sijoitussuunnitelma Seitsemän voimalan sijoitussuunnitelma Katselupiste 1.5m Etäisyys voimaloille km Kuvauspaikan korkeustaso ~119 m Voimalapaikkojen korkeustaso ~ m Näkymä 60 mm Kameran sivusuuntainen 0.38 korjaus Kameran pystysuuntainen 0.16 korjaus Kiintopisteet Kaksi vapaa-ajan asuntoa Laskennan epätarkkuus Kuvan epävarmuus on suhteellisen pieni, koska käytettiin kiinteää polttoväliä ja kiintopisteet ovat kohtuullisen hyviä. Tehdyt kuvat Yksi kuva mallinnetuilla voimaloille ja yksi kuva, johon voimalat on merkitty ympyröillä. Voimaloiden näkyvyys Joidenkin Ponsivuoren voimaloiden lavat näkyvät kuvauspisteeseen osittain. Etha Wind Oy Phone VAT REG FI

6 Page 6 of 10 Taulukko 2-3. Asetukset ja yleiset tiedot panoraamakuvasta Pettajan B kuvauspisteestä. Koord. X [ETRS-TM35FIN] Koord. Y [ETRS-TM35FIN] Suunta 128 Tyyppi Yksittäinen kuva Voimalatyyppi Roottorin halkaisija 150 m, napakorkeus 155 m, kokonaiskorkeus 230 m Sijoitussuunnitelma Seitsemän voimalan sijoitussuunnitelma Katselupiste 1.5 m Etäisyys voimaloille km Kuvauspaikan korkeustaso ~119 m Voimalapaikkojen korkeustaso ~ m Näkymä 60 mm Kameran sivusuuntainen korjaus Kameran pystysuuntainen 0.0 korjaus Kiintopisteet Yksi vapaa-ajan asunto ja metsän raja. Laskennan epätarkkuus Kuvien epävarmuus on kohtalainen, koska käytettiin kiinteää polttoväliä, mutta kiintopisteiden täsmällinen sijainti on epävarmaa. Kuva antaa kuitenkin hyvän yleiskuvan voimaloiden näkyvyydestä kuvauspisteeseen, vaikka voimaloiden sijainti ja koko voivat hieman poiketa todellisuudesta. Tehdyt kuvat Yksi kuva mallinnetuilla voimaloille ja yksi kuva, johon voimalat on merkitty ympyröillä. Voimaloiden näkyvyys Joidenkin Ponsivuoren voimaloiden lavat näkyvät kuvauspisteeseen osittain. Etha Wind Oy Phone VAT REG FI

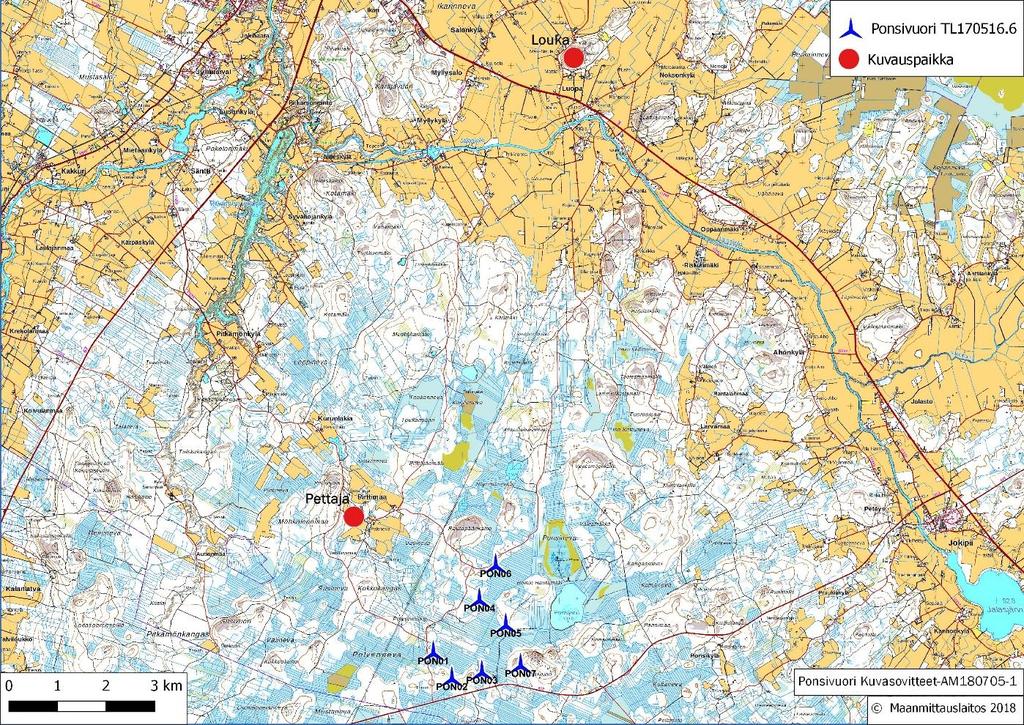

7 Page 7 of 10 Kuva 1. Kuvauspaikat ja 7 voimalan sijoitussuunnitelma. Lähteet Etha Wind Oy (2016). 03-Photomontages-CGAT Rev3. WindPRO (2016). windpro 3.1 User Manual. Visual. help.emd.dk/knowledgebase/content/windpro3.1/c7-uk_windpro3.1-visual.pdf Etha Wind Oy Phone VAT REG FI

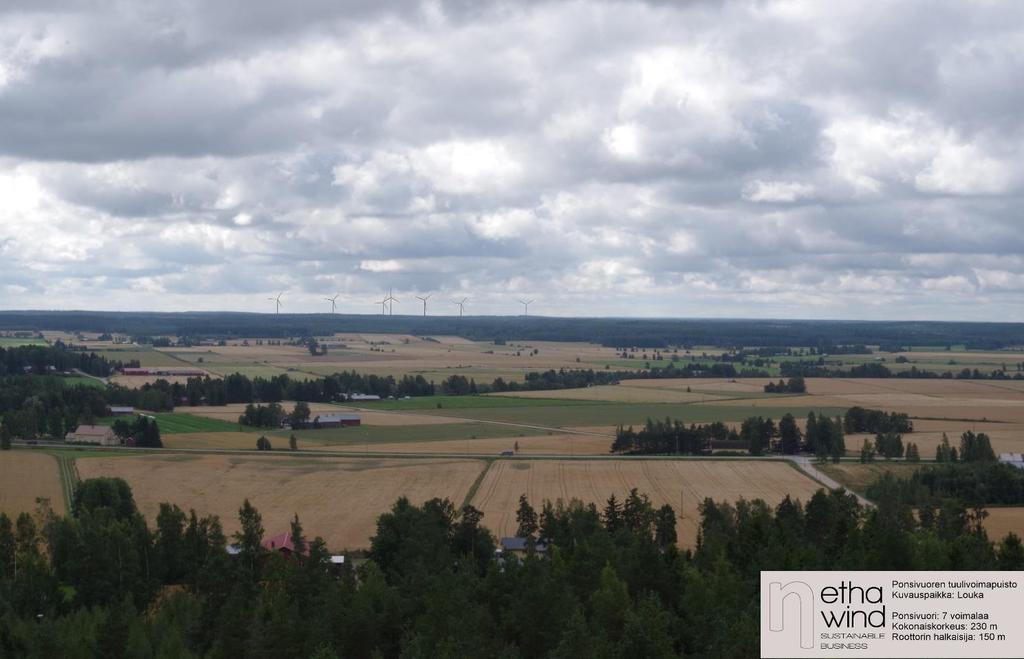

8 Page 8 of 10 3 Liitteet Alla listattuna panoraamakuvat Loukan ja Pettajan kuvauspisteistä. Täysikokoiset kuvat löytyvät liitteistä. Louka_Ponsivuori 7x V TH_symbols-1.jpg Louka_Ponsivuori 7x V TH_rendered-2.jpg Pettaja A_Ponsivuori 7x V TH_symbols-4.jpg Pettaja A_Ponsivuori 7x V TH_rendered-5.jpg Pettaja B_Ponsivuori 7x V TH_symbols-7.jpg Pettaja B_Ponsivuori 7x V TH_rendered-8.jpg Kuva 2. Louka Etha Wind Oy Phone VAT REG FI

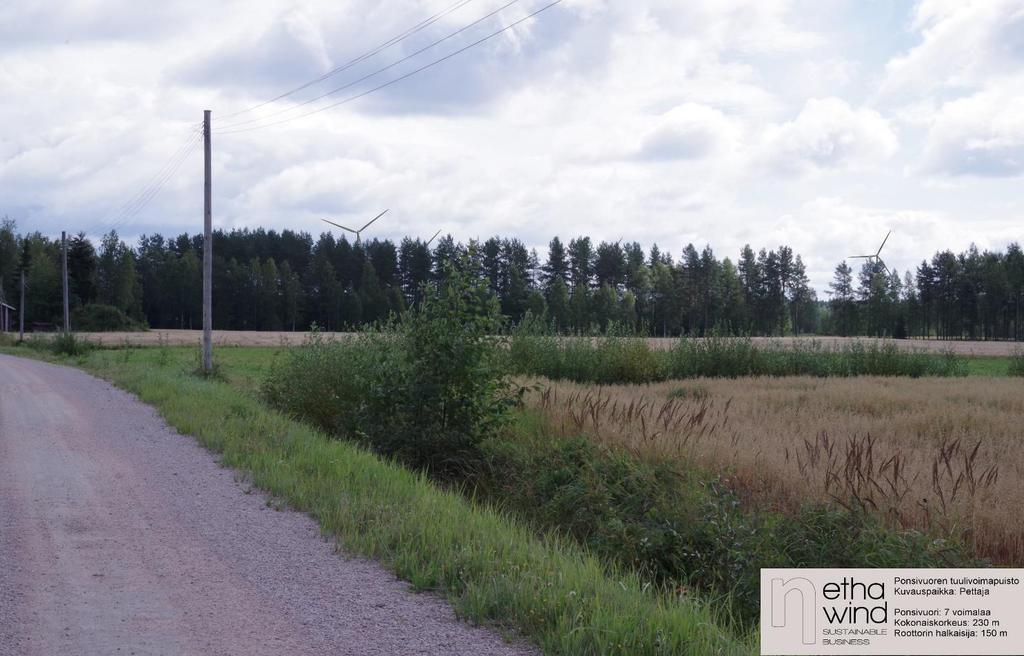

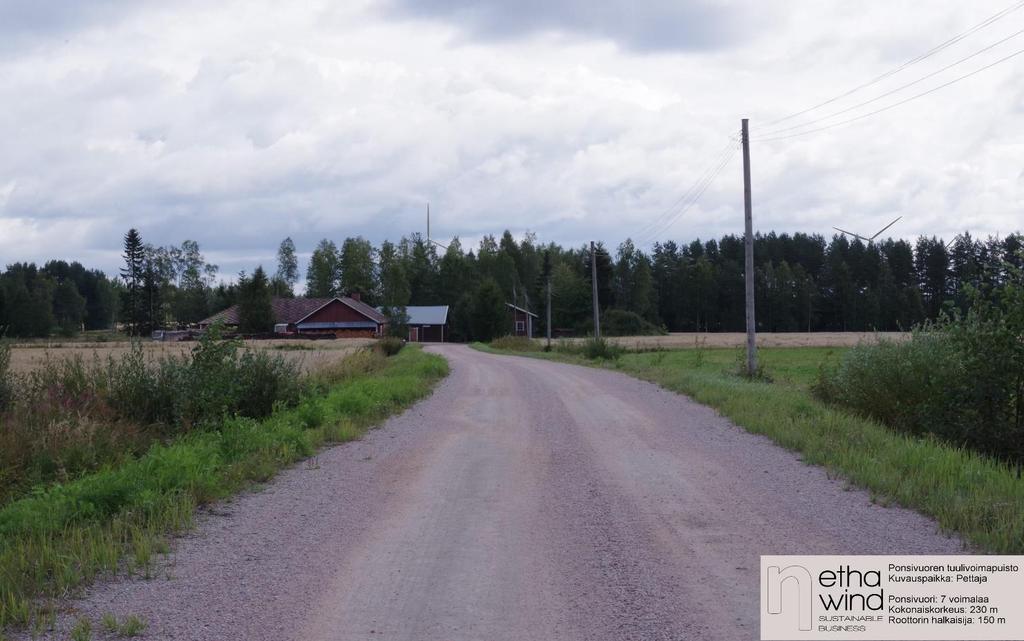

9 Page 9 of 10 Kuva 3. Pettaja A Kuva 4 Pettaja B Etha Wind Oy Phone VAT REG FI

10 Page 10 of 10 Taulukko 3-1. Ponsivuoren voimaloiden sijaintitiedot Voimala Voimala ID (TL ) Itäinen Koord. Pohjoinen koord. Napakorkeus / Roottorin halkaisija / Kokonaiskorkeus (m) PON01 Pon /150/230 PON02 Pon /150/230 PON03 Pon /150/230 PON04 Pon /150/230 PON05 Pon /150/230 PON06 Pon /150/230 PON07 Pon /150/230 Etha Wind Oy Phone VAT REG FI
