1 Kehittynyt Koneiden käyttökunnon seuranta [Testeri T30 ja Condmaster Pro]

2 Suunnitelmallinen kunnonvalvonta kustannukset kuriin Vältä suunnittelemattomat seisokit Valvo kriittiset laitteet Aikainen varoitus parantaa kannattavuutta

3 Tehokas ja kannattava tuotanto [huolehdi siitä!] Testeri T30 on käsimittauslaite koneiden säännölliseen käyttökunnon seurantaan. Sitä käyttävät johtavat teollisuusyritykset ympäri maailman ennakoivaan vaurioseurantaan, tuotantohävikkien minimoimiseen suunnittelemattomien seisokkien kautta ja kunnossapidon kokonaiskustannuksien vähentämiseen. Testeri T30 käyttää kaikkia kolmea johtavaa kunnonseurantamenetelmää. Jokaisesta koneesta voit valita juuri niiden menetelmien yhdistelmän joka parhaiten vastaa teknisiä vaatimuksiasi: Vierintälaakereiden iskusysäysmittaus antaa tietoa alkavista laakerivaurioista, voitelun toimivuudesta sekä linjauksen ja kuorman vaikutuksesta käyttökuntoon. Monessa sovellutuksessa ovat laakerit ainoat koneosat, jotka vaativat seurantaa. Tärinän kokonaistason mittaus on ISO:n suosittelema menetelmä koneiden yleiseen käyttökunnon seurantaan. Sillä havaitaan yleisimmät mekaaniset viat, kuten epätasapaino, rakenteen heikkous ja löystyneet osat. Tärinämittaus FFT-analyysilla auttaa havaitsemaan yksittäiset vikaoireet ja saat konekohtaisen käyttökunnon arvion. Tämän lisäksi Testeri T30 mittaa pyörimisnopeuden ja lämpötilan. Voit käyttää mittauslaitetta yksittäisiin tarkastuksiin, laajoihin kartoituksiin ja jatkuvaan mittaukseen yksittäisessä ongelmakohteessa. Mittauslaitetta on saatavana kolme eri versiota: Basic, Logger ja Expert. Kaikilla tasoilla mittaustulokset arvioidaan automaattisesti ja tulos näytetään vihreä - keltainen - punainen käyttökuntoasteikolla, näin tulevat ongelmakohdat erottuvat selvästi. Kalibroimalla ja asettamalla raja-arvoja voit säätää automaattisen arvioinnin tarkasti ja saat heti luotettavan diagnoosin. Basic versio edellyttää mittaustulosten kirjaamista käsin. Logger ja Expert ovat sarjaliikenneyhteydessä SPM Condmaster Pro ohjelman kanssa. Tämä viidennen sukupolven ohjelma siirtää mittausreitit T30:een ja lukee mittaustulokset arviointia ja trendinäyttöä varten.

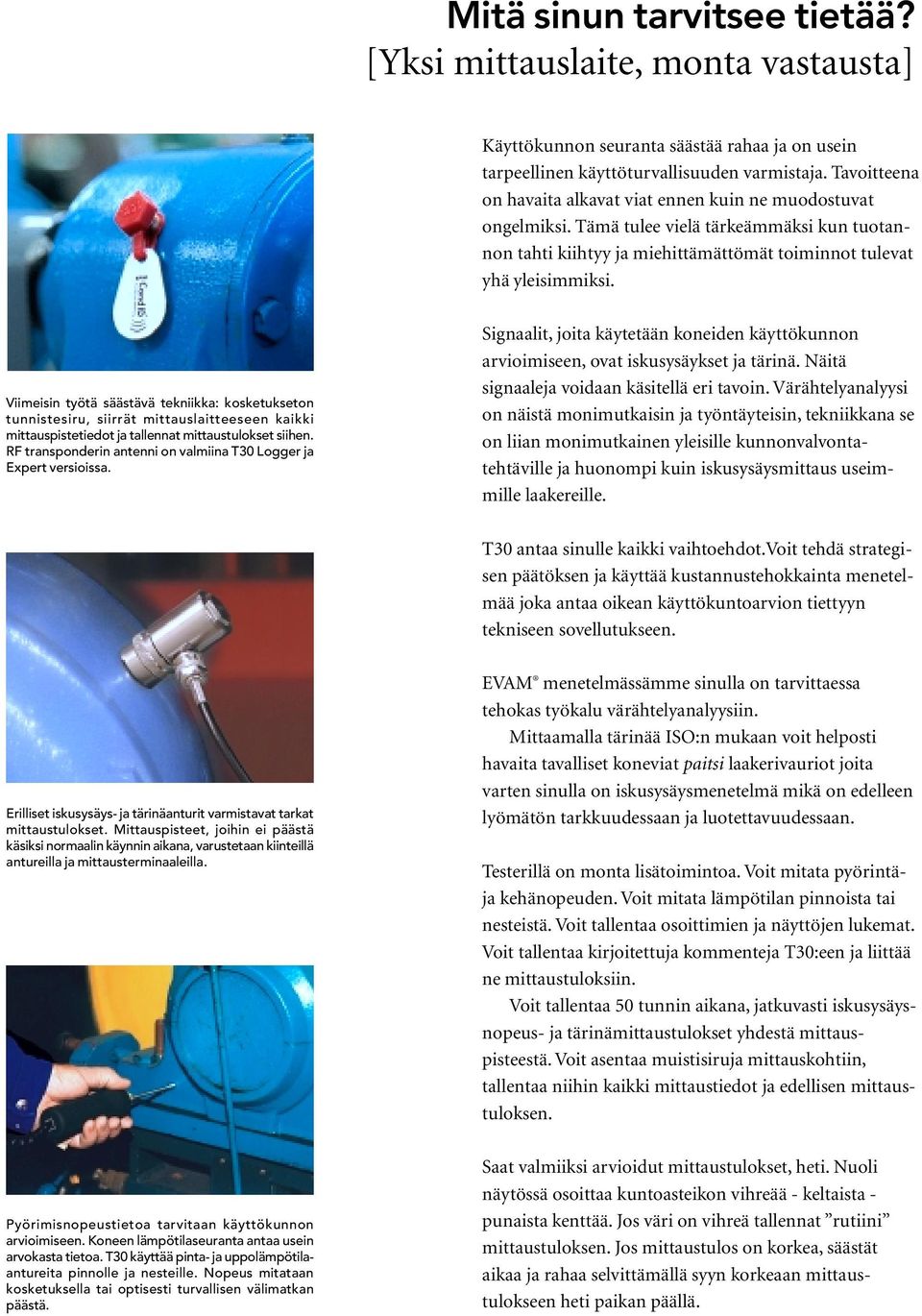

4 Mitä sinun tarvitsee tietää? [Yksi mittauslaite, monta vastausta] Käyttökunnon seuranta säästää rahaa ja on usein tarpeellinen käyttöturvallisuuden varmistaja. Tavoitteena on havaita alkavat viat ennen kuin ne muodostuvat ongelmiksi. Tämä tulee vielä tärkeämmäksi kun tuotannon tahti kiihtyy ja miehittämättömät toiminnot tulevat yhä yleisimmiksi. Viimeisin työtä säästävä tekniikka: kosketukseton tunnistesiru, siirrät mittauslaitteeseen kaikki mittauspistetiedot ja tallennat mittaustulokset siihen. RF transponderin antenni on valmiina T30 Logger ja Expert versioissa. Signaalit, joita käytetään koneiden käyttökunnon arvioimiseen, ovat iskusysäykset ja tärinä. Näitä signaaleja voidaan käsitellä eri tavoin. Värähtelyanalyysi on näistä monimutkaisin ja työntäyteisin, tekniikkana se on liian monimutkainen yleisille kunnonvalvontatehtäville ja huonompi kuin iskusysäysmittaus useimmille laakereille. T30 antaa sinulle kaikki vaihtoehdot.voit tehdä strategisen päätöksen ja käyttää kustannustehokkainta menetelmää joka antaa oikean käyttökuntoarvion tiettyyn tekniseen sovellutukseen. Erilliset iskusysäys- ja tärinäanturit varmistavat tarkat mittaustulokset. Mittauspisteet, joihin ei päästä käsiksi normaalin käynnin aikana, varustetaan kiinteillä antureilla ja mittausterminaaleilla. Pyörimisnopeustietoa tarvitaan käyttökunnon arvioimiseen. Koneen lämpötilaseuranta antaa usein arvokasta tietoa. T30 käyttää pinta- ja uppolämpötilaantureita pinnolle ja nesteille. Nopeus mitataan kosketuksella tai optisesti turvallisen välimatkan päästä. EVAM menetelmässämme sinulla on tarvittaessa tehokas työkalu värähtelyanalyysiin. Mittaamalla tärinää ISO:n mukaan voit helposti havaita tavalliset koneviat paitsi laakerivauriot joita varten sinulla on iskusysäysmenetelmä mikä on edelleen lyömätön tarkkuudessaan ja luotettavuudessaan. Testerillä on monta lisätoimintoa. Voit mitata pyörintäja kehänopeuden. Voit mitata lämpötilan pinnoista tai nesteistä. Voit tallentaa osoittimien ja näyttöjen lukemat. Voit tallentaa kirjoitettuja kommenteja T30:een ja liittää ne mittaustuloksiin. Voit tallentaa 50 tunnin aikana, jatkuvasti iskusysäysnopeus- ja tärinämittaustulokset yhdestä mittauspisteestä. Voit asentaa muistisiruja mittauskohtiin, tallentaa niihin kaikki mittaustiedot ja edellisen mittaustuloksen. Saat valmiiksi arvioidut mittaustulokset, heti. Nuoli näytössä osoittaa kuntoasteikon vihreää - keltaista - punaista kenttää. Jos väri on vihreä tallennat rutiini mittaustuloksen. Jos mittaustulos on korkea, säästät aikaa ja rahaa selvittämällä syyn korkeaan mittaustulokseen heti paikan päällä.

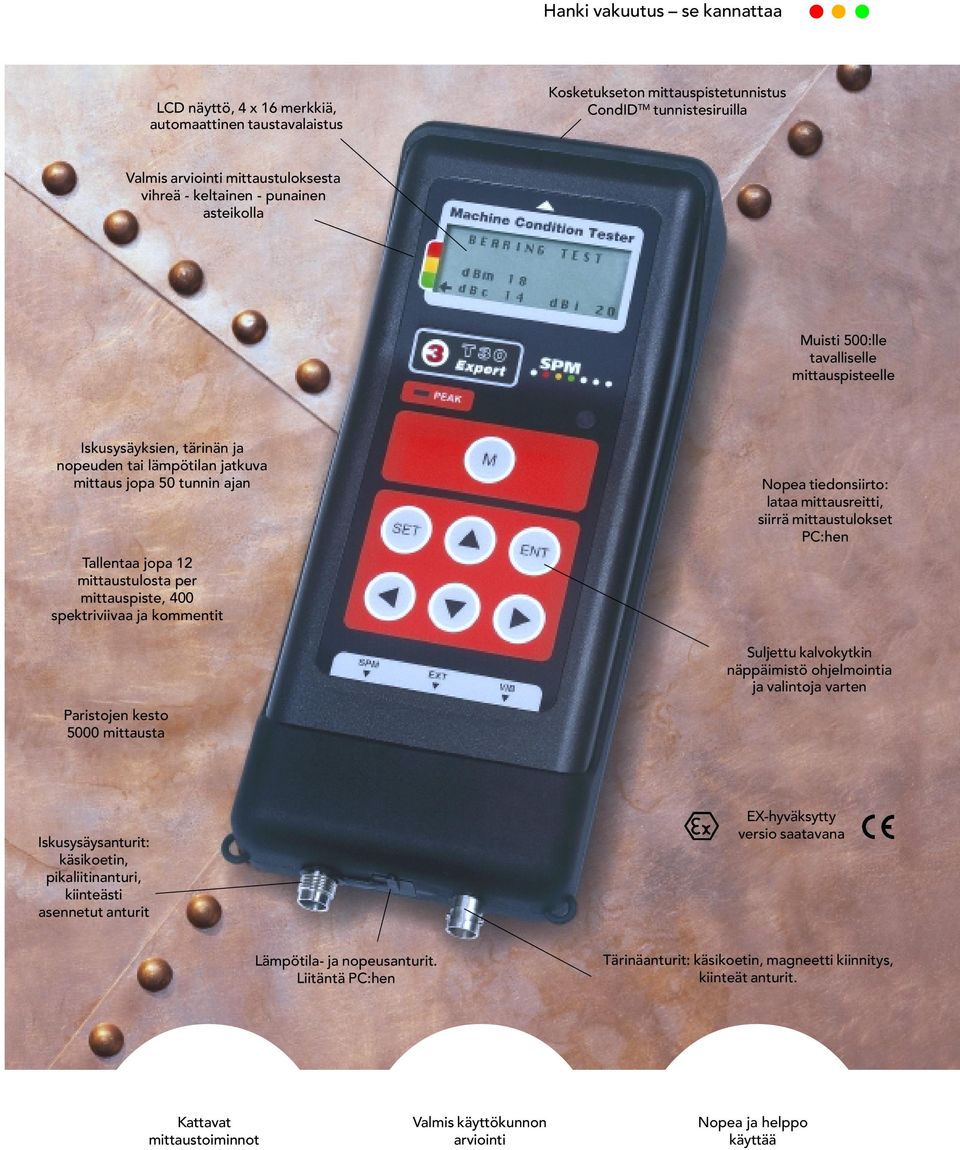

5 Hanki vakuutus se kannattaa LCD näyttö, 4 x 16 merkkiä, automaattinen taustavalaistus Kosketukseton mittauspistetunnistus CondID TM tunnistesiruilla Valmis arviointi mittaustuloksesta vihreä - keltainen - punainen asteikolla Muisti 500:lle tavalliselle mittauspisteelle Iskusysäyksien, tärinän ja nopeuden tai lämpötilan jatkuva mittaus jopa 50 tunnin ajan Tallentaa jopa 12 mittaustulosta per mittauspiste, 400 spektriviivaa ja kommentit Nopea tiedonsiirto: lataa mittausreitti, siirrä mittaustulokset PC:hen Suljettu kalvokytkin näppäimistö ohjelmointia ja valintoja varten Paristojen kesto 5000 mittausta Iskusysäysanturit: käsikoetin, pikaliitinanturi, kiinteästi asennetut anturit EX-hyväksytty versio saatavana Lämpötila- ja nopeusanturit. Liitäntä PC:hen Tärinäanturit: käsikoetin, magneetti kiinnitys, kiinteät anturit. Kattavat mittaustoiminnot Valmis käyttökunnon arviointi Nopea ja helppo käyttää

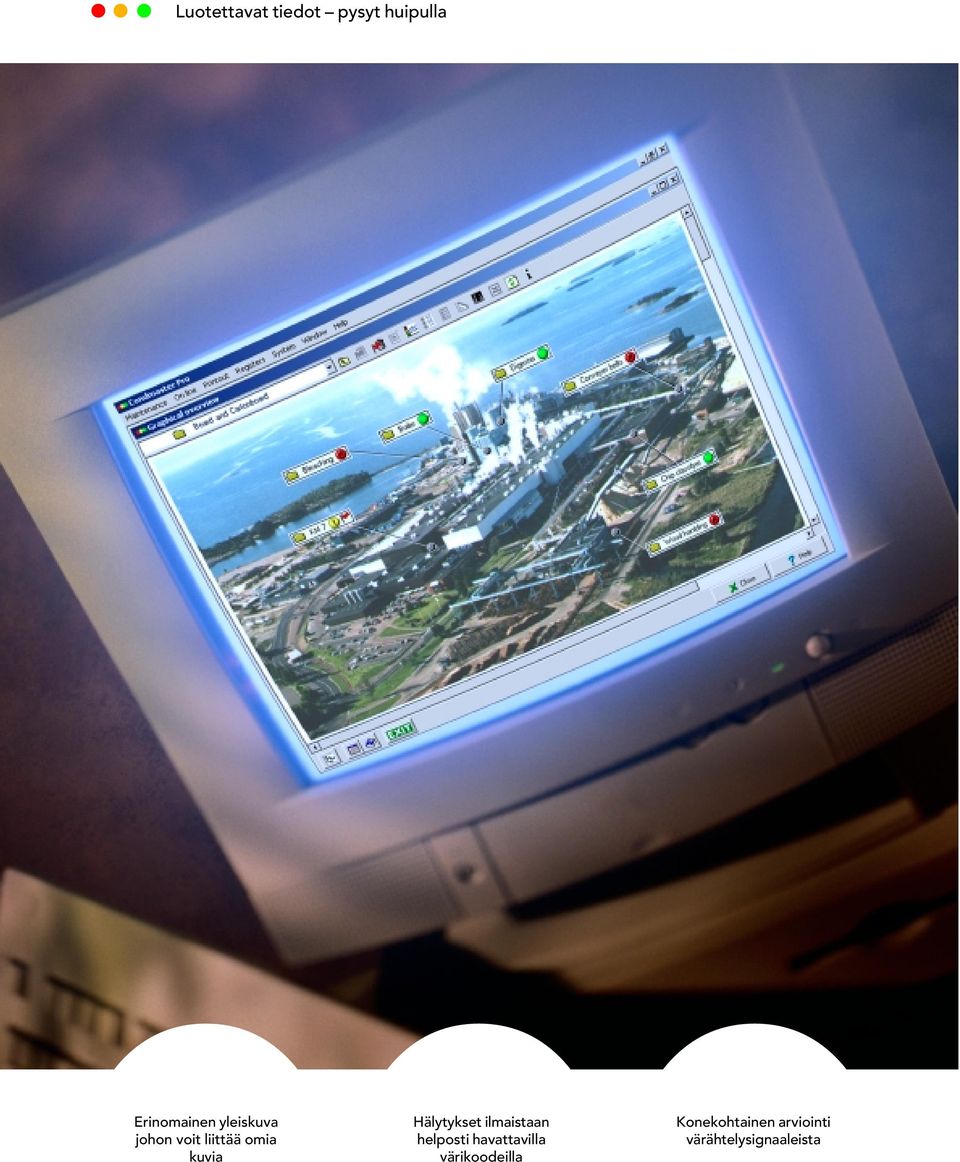

6 Luotettavat tiedot pysyt huipulla Erinomainen yleiskuva johon voit liittää omia kuvia Hälytykset ilmaistaan helposti havattavilla värikoodeilla Konekohtainen arviointi värähtelysignaaleista

7 Täydellinen hallinta reaaliaikaisilla käyttökuntotiedoilla [paras ohjelma] Condmaster Pro on SPM:n kattava käyttökunnonvalvontaohjelma, sitä käytetään käsimittauslaitteille sekä jatkuvasti mittaaville kiinteille järjestelmille. Se toimii kaikkien 32- bittisten Windows versioiden alaisuudessa ja käyttää SQL Serveriä tietokantakäsittelijänä. Puhtaasti hallinnolliset tiedot pidetään minimissään - voit luoda yhdelle mittauspisteelle jopa 9 eri seurantatehtävää, joista kaksi on vapaata tietoa käyttäjän määrittelemästä mittaustoiminnasta. Työskentelet tutuilla konepaikkatunnisteilla ja asetat Condmaster Pro:n käyttämään nimi- ja numerointiformaattejasi. Asiantuntijatieto, jota tarvitaan koneiden käyttökunnon arvioimiseen, sisältyy ohjelmaan: laaja laakerirekisteri, voiteluainetiedot, SPM arviointisäännöt, ISO:n koneluokkien raja-arvot, matemaattiset mallit värähtelyanalyysiin ja vikaoireiden tunnistus sekä paljon muuta. Osiossa Lubmaster voit laskea laakerin mahdollisen käyttöikäparannuksen jonka voit saavuttaa vaihtoehtoisilla voiteluaineilla. Condmaster Pro:n graafiset toiminnot helpottavat käyttökunnon kehityksen seurantaa. Vertailemalla eri mittausmenetelmien tuloksia diagrammit osoittavat vikojen syyt. Voit arvioida korjausten kiirreellisyyden ja voit suorittaa korjaukset tehokkaasti suunniteltujen seisokkien aikana. Määrittelet hälytysrajat ja luot mittausreitit ja mittausvälit. Ohjelma tukee ajan käytön suunnittelua ja muita hallinnollisia tehtäviä jotka liittyvät mittauksiin, voiteluun ja kunnossapitotöihin. Aktivoit vain ne mittaustoiminnot joita tarvitset ja muut jäävät automaattisesti pois näkyvistä. Täten voit työskennellä yksinomaan käsimittauslaitteilla tai yhdistää nämä käyttökuntoa jatkuvasti mittaavaan CMS-järjestelmään. Hälytyslista saadaan automaattisesti asetettujen arviointisääntöjen mukaan. Näitä voit muuttaa asettamalla omia hälytysrajoja. Kun mittausreitti on mitattu voit siirtää mittauslaitteeseen hälyttävät mittauspisteet ja suorittaa tarkastusmittaukset kaikista niistä mittauspisteistä joilla on korkeat mittausarvot. Erinomainen työkalu tehokkaaseen kunnossapitoon Tarvittaville tiedoille saat opastavat valikot, oletusarvot ja aputekstit. Voit käyttää toimintoja kopiointi ja muuta ajan säästämiseksi kun luot laite- ja mittauspisterekisterejä. Tehokkain osa on EVAM Evaluated Vibration Analysis Method. Se on paljon enemmän kuin tavallinen värähtelyanalyysi. 5 yleisen kuntoparametrin lisäksi voit valita vikaoireet yksittäisten vikojen tunnistamiseen ja voit luoda konekohtaiset arviointikriteerit. Kuten aina, SPM painottaa teollisen kunnonseurannan päävaatimusta: nopea ja helppo viantunnistus automaattisen mittaustulosten arvioinnin kautta. Evam spektrissä vikaoireet näytetään nopeusarvoineen suhteessa koneen kokonaistärinätasoon

8 Muutamia tosiasioita Käyttökunnon seuranta vaatii muutakin kuin älykkäät mittauslaitteet ja tietokoneohjelmat. Sinun täytyy työskennellä teollisuusympäristössä ja selviytyä lämmöstä, melusta, öljystä ja kemikaaleista sillä koneita ei ole rakennettu tai sijoitettu niin, että niitä olisi helppo mitata. SPM on ratkaissut nämä ympäristöongelmat kaikilla teollisuuden aloilla. Meiltä saat kaikki tarvittavat laitteet, kiinteistä mittauspisteistä käsimittauslaitteita varten, laajoihin jatkuvasti mittaaviin järjestelmiin sekä maailmanlaajuisen teknisen tuen ja huollon. Tekniset tiedot Testeri T30 Iskusysäys (SPM dbm/dbc) Mittausalue: dbsv Erottelukyky: 1 dbsv Tarkkuus: ± 1 dbsv Tärinän kokonaistaso (ISO 10816) Mittausalue: mm/s RMS Erottelukyky: 0.1 mm/s Tarkkuus: ± (0.2 mm/s + 2% lukemasta) Taajuusalue: Hz Värähtelyanalyysi (EVAM ) Ikkunointi: Hanning Näytteiden määrä: 1024 / 2048 FFT tulos: 400 / 800 spektriviivaa Taajuusalue: Hz Näytetyt viivat: 15 korkeinta, vaihto Hz / cpm Tallennetut viivat: korkeinta Nopeusmittaus Mittausalue: Mittausetäisyys: Erottelukyky: Tarkkuus: rpm optinen enint. 0.6 m 1 rpm ± (1 kierr % lukemasta) Lämpötilamittaus Mittausalue: C Erottelukyky: 1 C Mittauslaitteen tekniset tiedot Lämpötila-alue: C Virransyöttö: 6 x 1.5 V LR6 alkaalikennoa Pariston kesto: lepotilassa 1 vuosi, tai 5000 mittausta, tai 50 tuntia jatkuvaa mittausta Koko: 255 x 105 x 60 mm Paino: 0.85 kg Kotelo/ suoja: ABS / polyuretaani Näppäimistö: suljettu kalvokytkin Näyttö: LCD, 4x16 merkkiä, LED taustavalo Muisti: tavallisesti 500, enint. 999 mittauspistettä Muistin / kellon varmistus: noin 24 tuntia Se kasvaa tehtävien mukaan... Enemmän perustoimintoja kuin koskaan ja useampia lisätoimintoja. Valitse mitä sinä tarvitset. Voit jättää mittaustoimintoja pois valitsemalla vain ne tarvikkeet joita haluat käyttää. Voit helposti päivittää, milloin tahansa. Mittaustekniikat ja muut ominaisuudet Iskusysäys, dbm/dbc Tärinän kokonaistaso, ISO Lämpötilamittaus Nopeusmittaus, kosketus ja optinen Jatkuva mittaus Anturilinjatesti Paristotesti Ajan ja pvm:n näyttö Version ID näyttö Kielisyyden valinta Automaattinen taustavalo Automaattinen lepotila, virta pois Ex-hyväksytty malli saatavana Tiedonsiirto Condmaster Pro ohjelmalla Mittauspistetunnistus Pitkäaikainen tallennus Vapaan lukeman tallennus Kommenttien tallennus Tarkastuspiste muistutus Värähtelyspektri EVAM, värähtelyanalyysin arviointi Testeri T30 Basic Logger Expert SPM, EVAM ja Condmaster ovat SPM Instrument AB:n rekisteröidyt tuotemerkit. Windows on Microsoft, Inc.rekisteröity tuotemerkki. SPM Instrument Oy Pihkatie Helsinki Finland Puh Fax spmoy@dystopia.fi I Copyright SPM Instrument AB ISO 9001 sertifioitu. Pidätämme oikeuden muuttaa teknisiä tietoja ilman ennkkoilmoitusta.
