LIIKKEENVAHVISTUSKUVAUS

Koko: px

Aloita esitys sivulta:

Download "LIIKKEENVAHVISTUSKUVAUS"

Oskari Hovinen
4 vuotta sitten
Katselukertoja:

1 LIIKKEENVAHVISTUSKUVAUS feat. 3D-skannaus Teemu Ritvanen

MLT Machine & Laser Technology Oy ESTABLISHED 1988 33 EMPLOYEES Provides

Homebase in Göteborg, Sweden. Founded in 1988. TOTAL TURNOVER 2018 7.

2 MLT Machine & Laser Technology Oy ESTABLISHED EMPLOYEES Provides products and services for demanding industrial measurement applications. Homebase in Göteborg, Sweden. Founded in TOTAL TURNOVER MILLION EUR OPERATES IN 3 COUNTRIES Subsidiaries in Jyväskylä, Finland and Oslo, Norway. Representations:

3 Toimimme 3 MAASSA MLT konsernin toiminta kattaa pääosin kolme maata: Suomi, Ruotsi ja Norja. Pääkonttori Göteborgissa. Suomen toiminnat Jyväskylässä. Paikallisia edustuksia Tukholmassa, Arvikassa, Motalassa, Oslossa.

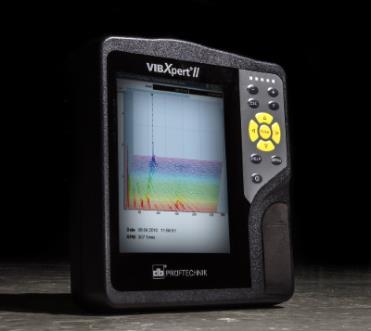

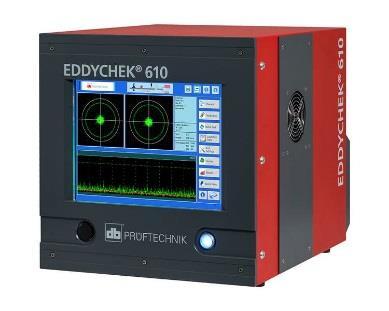

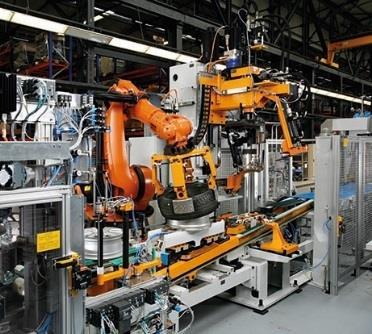

4 Viisi tukijalkaa VÄRÄHTELY & KUNNONVALVONTA LASERMITTAUS & LINJAUS NDT TARKASTUS 3D MITTAUS & SKANNAUS INTEGROIDUT MITTAUSJÄRJESTELMÄT Kaikissa sektoreilla laitemyynnin lisäksi myös palvelut

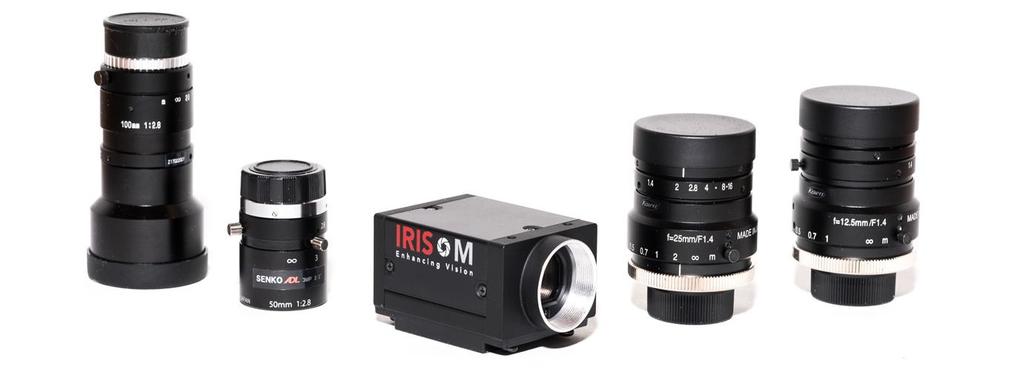

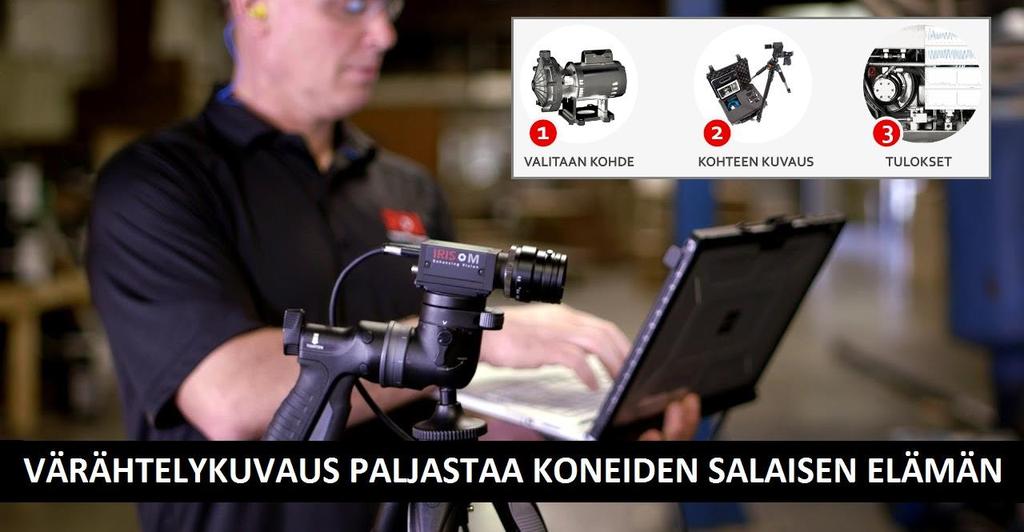

6 IRIS M liikkeenvahvistuskamera Teknologian on kehittänyt, patentoinut ja tuotteistanut amerikkalainen RDI Technologies Tuote julkaistu 2 vuotta sitten, järjestelmiä toimitettu globaalisti noin 200 kpl

7 IRIS M liikkeenvahvistuskuvaus LYHYESTI: Täysin uusi tapa nähdä värähtelyliike Täysin koskettamaton mittausväline Ei kiinteää mittausanturia, 2 miljoona mittapistettä Ei ainoastaa video liikkeestä, saadaan myös Spektri-, aikataso- ja ratakäyrät Haluttu taajuussuodatus jälkikäteen fps kuvausnopeus ylärajataasjuu Hz Helppo ja nopea tapa selvittää värähtelykäyttäytyminen! ONGELMARATKAISUUN: Värähtelyongelmat Ominaisvärähtelyn mittaus ns. Transient ilmiöt ODS-analyysin sijaan LUKUISAT KOHTEET: Kaikki pyörivät koneet Pedit, koneikot Erityyppiset rakenteet Putkilinjat ja kannakointi Infra esim. sillat

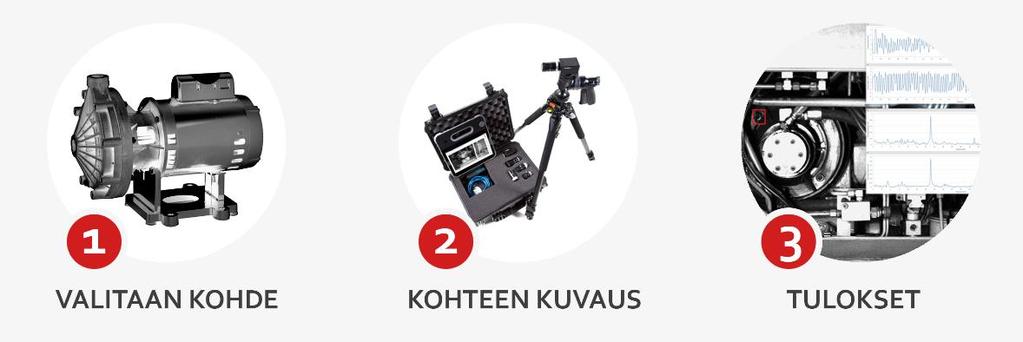

8 Onko näköyhteys? Häiriö tekijöitä? Ajotilanne? Pyörimisnopeus? Vakaa alusta Kuvausaika (5-60 s) Valaistus riittävä Kuvakulma Etäisyys 0,1-100 m Kuvausnopeus Fmax (esim. 100 fps 50 Hz) Valmis video jo kuvauksien aikana, liikkeenvahvistus 1-50x Videosta saadaan FFT, aikatasot Ja haluttu taajuussuodatus [Hz] Toistonopeus Analysoinnit

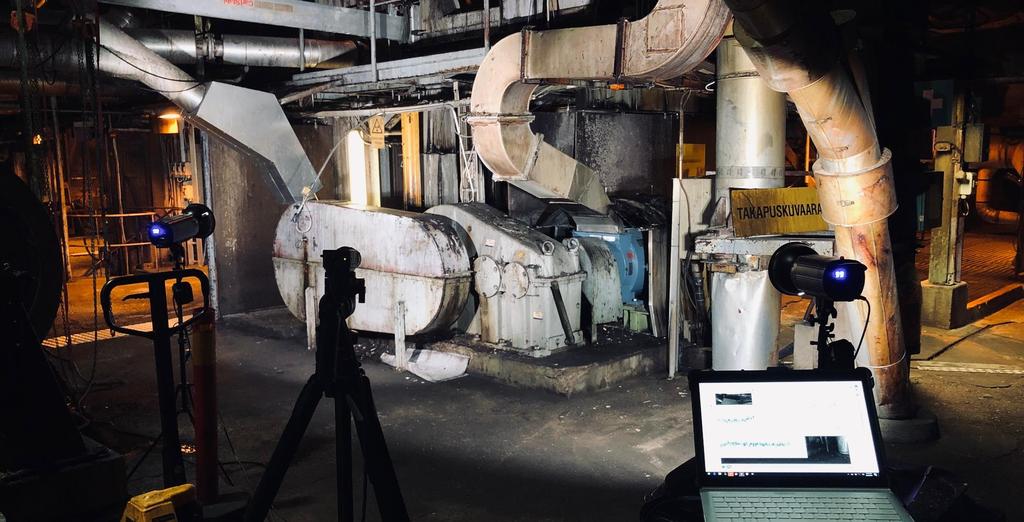

9 LED valaisin LED valaisin IRIS M kamera Tietokone Kuvausjärjestelmän set-upin pystyttäminen kestää ~15 min

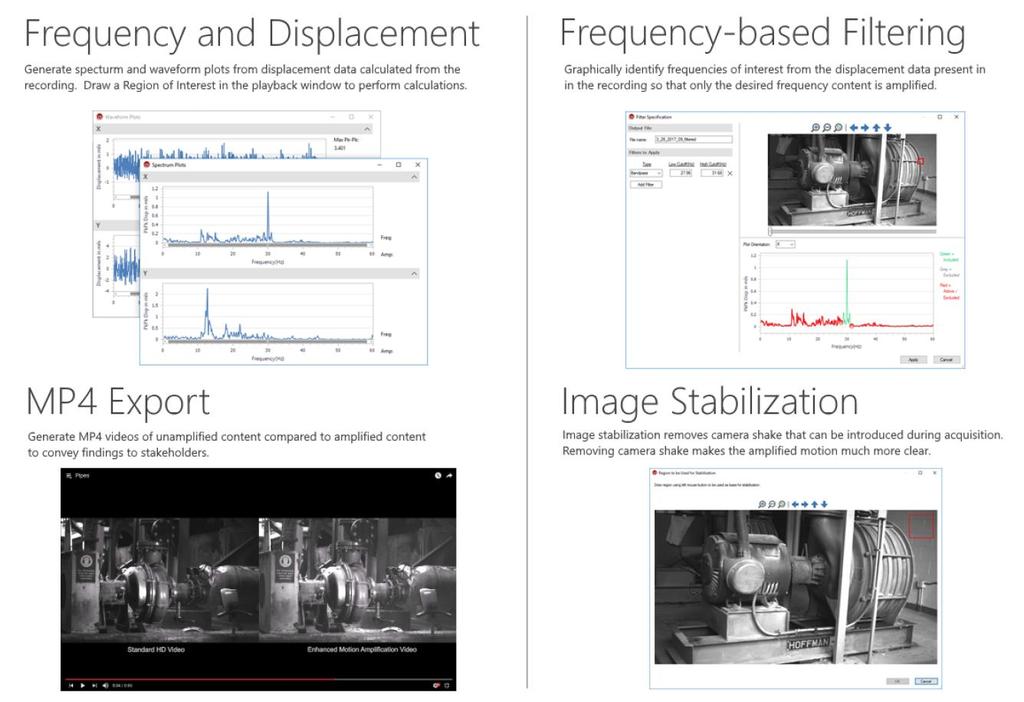

IRIS M ohjelmiston työkalut Spektri- ja aikataso Luo spektri- ja/tai aikatasonäkymä valitusta kohdasta. Arvot lasketaan vain määritetystä alueesta. Voidaan valita useita.

10 IRIS M ohjelmiston työkalut Spektri- ja aikataso Luo spektri- ja/tai aikatasonäkymä valitusta kohdasta. Arvot lasketaan vain määritetystä alueesta. Voidaan valita useita. Taajuussuodatus Määritetään suodatettu alue graafisesti. Punainen taajuusalue suodatetaan pois videosta. MP4 tallennus Luo mp4 videotiedosto haluamillasi asetuksilla: liikkeenvahvistuksen määrä, toistonopeus. Voidaan lisätä kommentteja. Kuvanvakautus Kuvanvakautus poistaa kameran tärinää. Voit vakauttaa koko kuvan tai vain halutun osan.

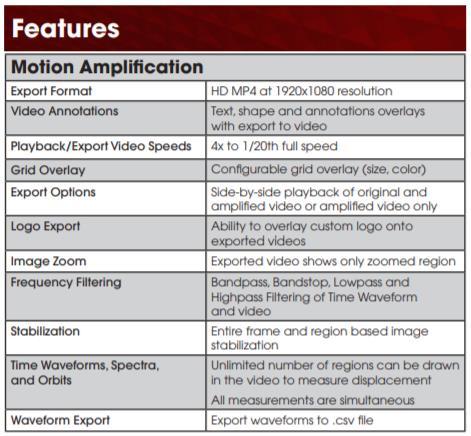

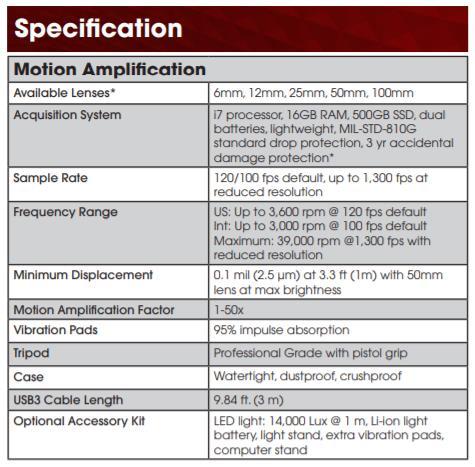

11 IRIS M kameran tekniset tiedot

12 IRIS MX kameran tekniset tiedot

13 Muutamia liikkeenvahvistusvideoita Liikkeenvahvistus suomeksi: Voimakas pumppujen värähtely: IRIS MX in action (korkeat taajuudet) Putkiston värähtely:

14 3D-Skannaus on HOT

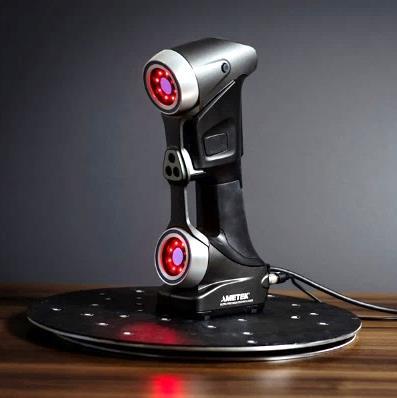

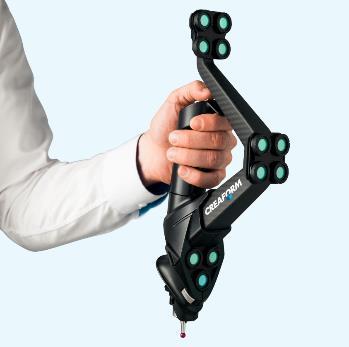

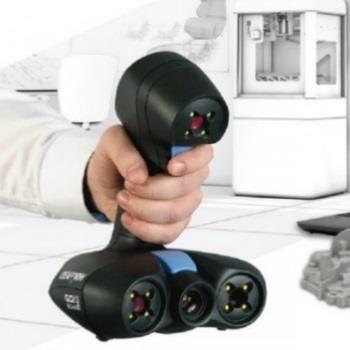

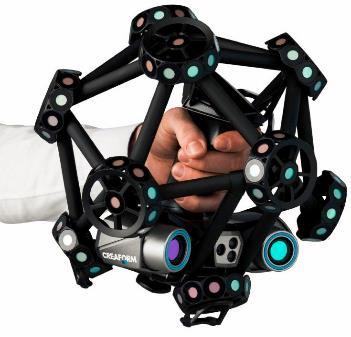

15 3D mittaus- ja skannaus MetraScan NEXT HandyScan3D 0,03 mm Go!Scan3D 0,03mm HandyProbe 0,1mm 0,044mm

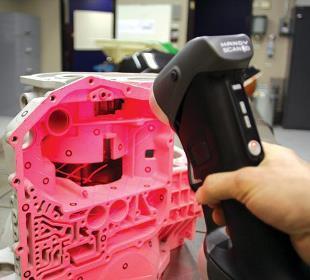

16 3D-skannausdemo

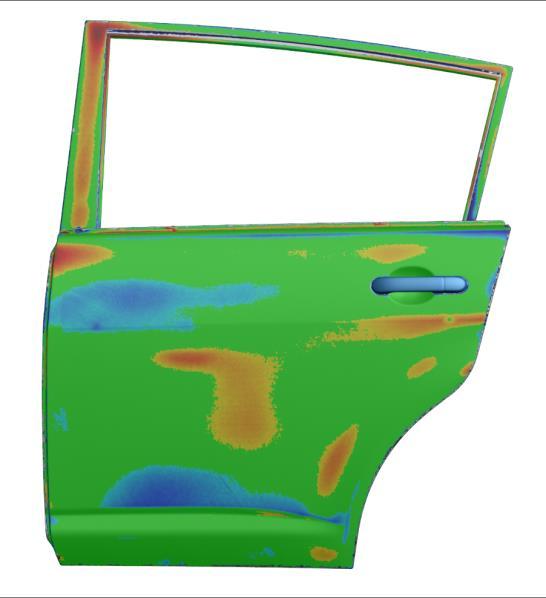

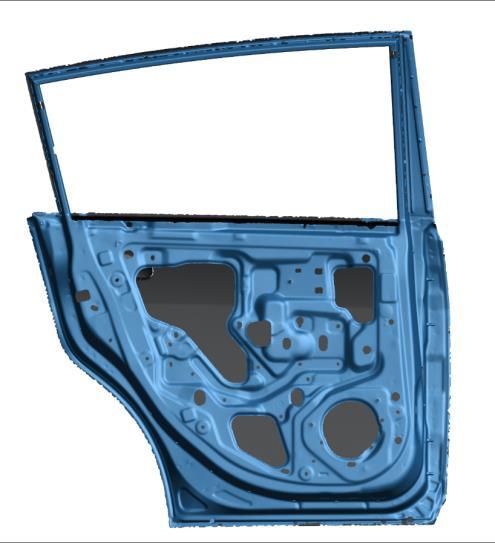

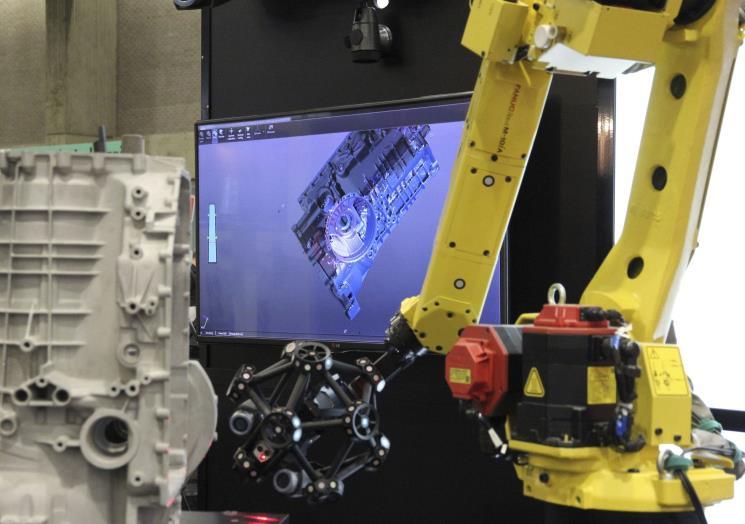

17 Laaduntarkastus tuotannossa 3D scan Reference CAD model VS 3D-skannausdata ja CAD-mallia verrataan

18 Reverse engineering Takaisinpäin mallinnus Skannausdatasta tehdään CAD-malli

19 3D-skannaukset sovellutukset

20 3D-Skannauksesta suoraan 3D-tulostustukseen

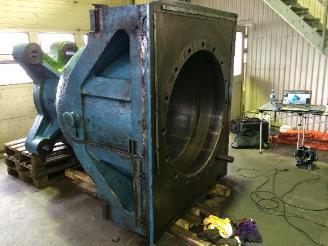

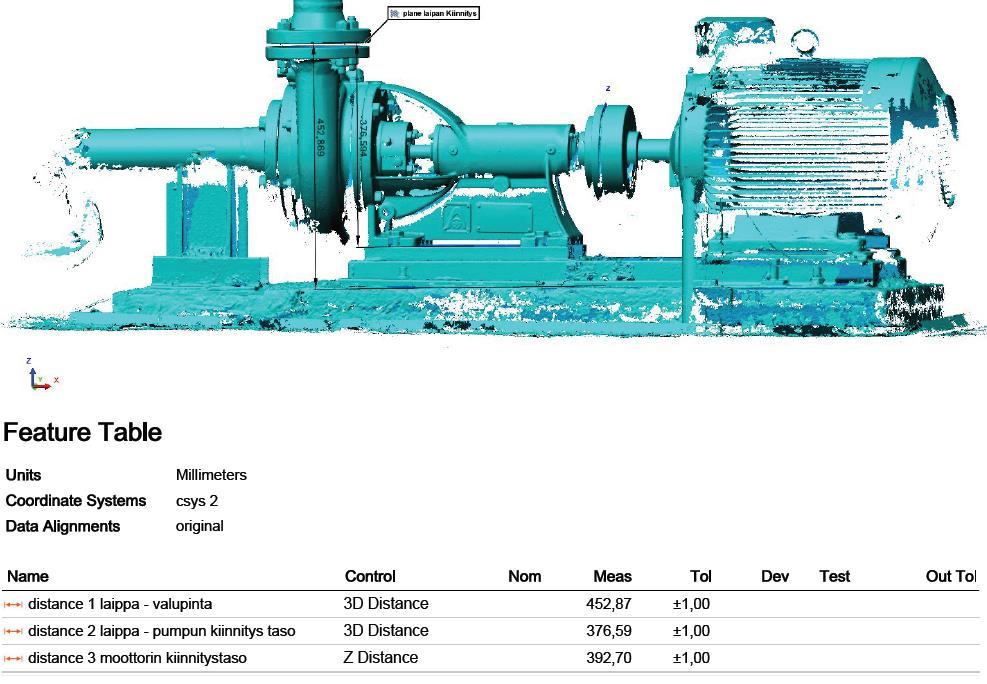

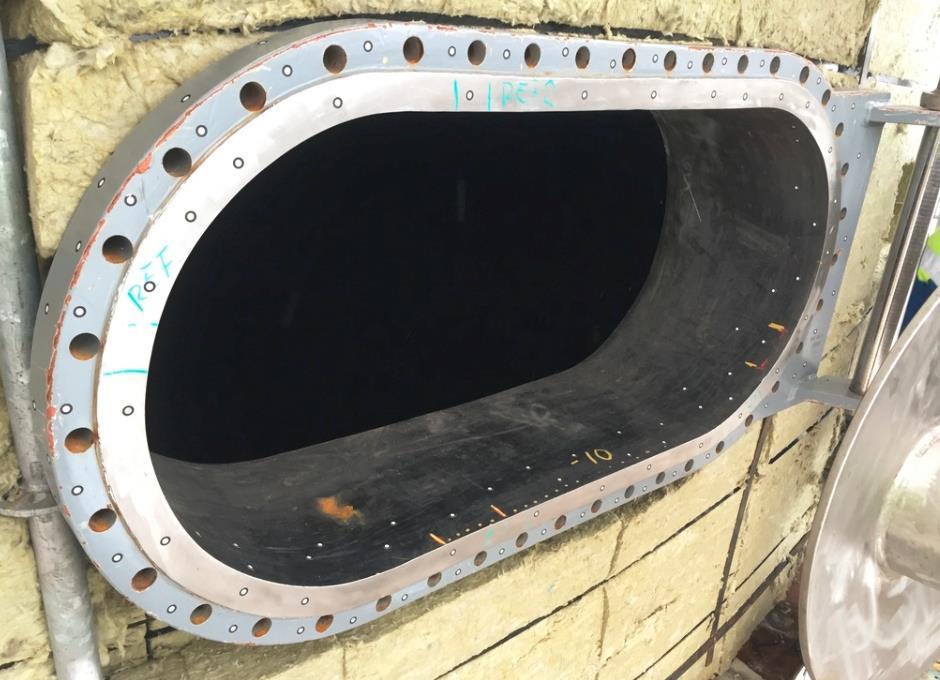

21 3D-skannaukset sovellutukset Pumpun pedin päämittojen selvittäminen modernisointia varten.

22 Halutut mitat saadaan helposti skannausdatasta

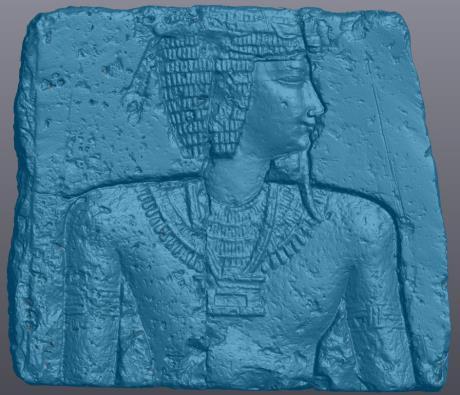

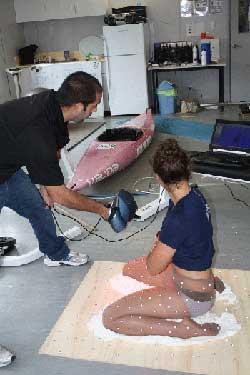

23 3D-skannaukset monipuoliset sovellutukset

24 Tarkkuus keskipisteessä
