fi Sähkövasara EHB 11 BL, BLM, BLS. Käyttöohje

Transkriptio

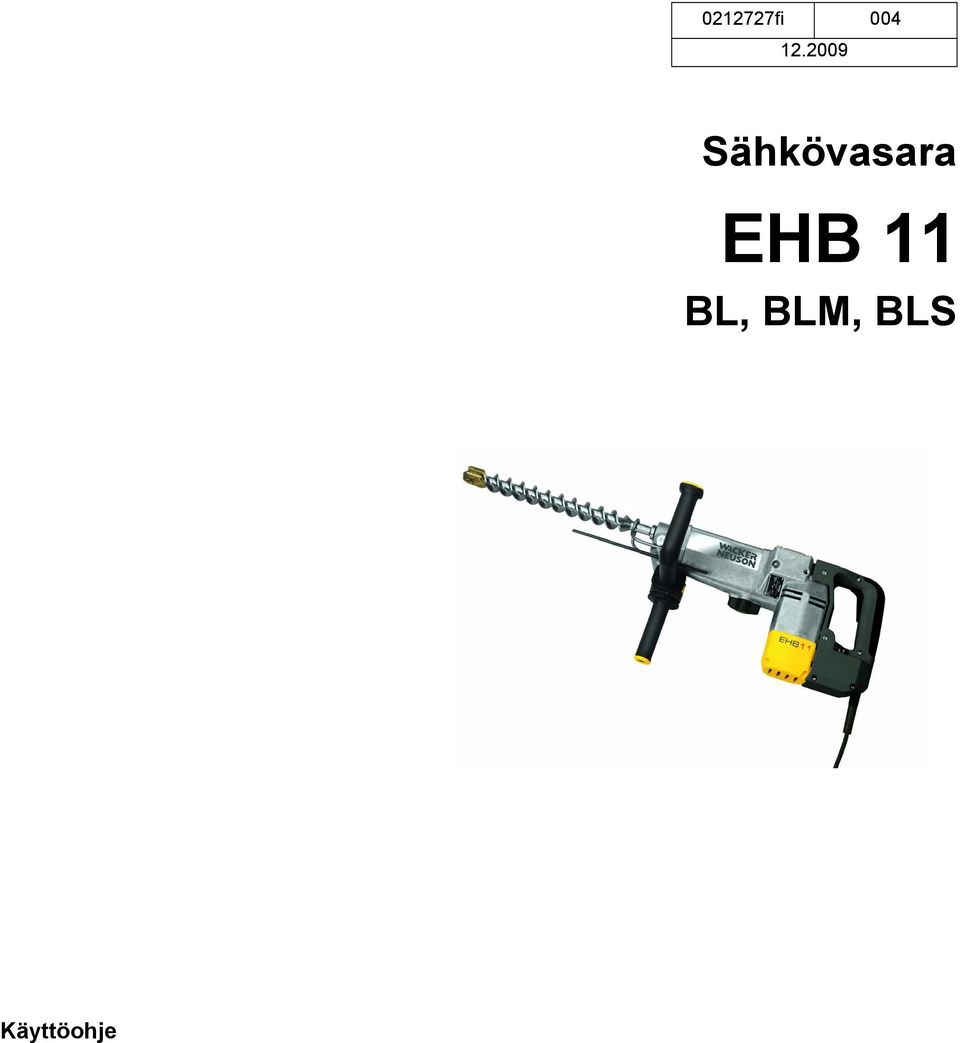

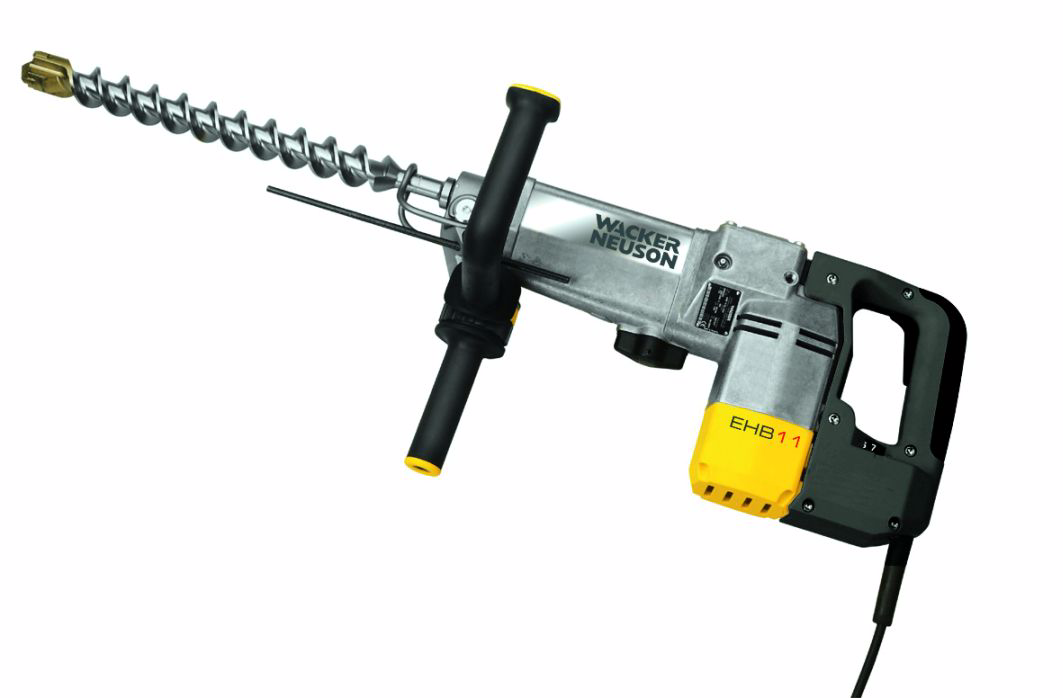

1 fi Sähkövasara EHB 11 BL, BLM, BLS Käyttöohje

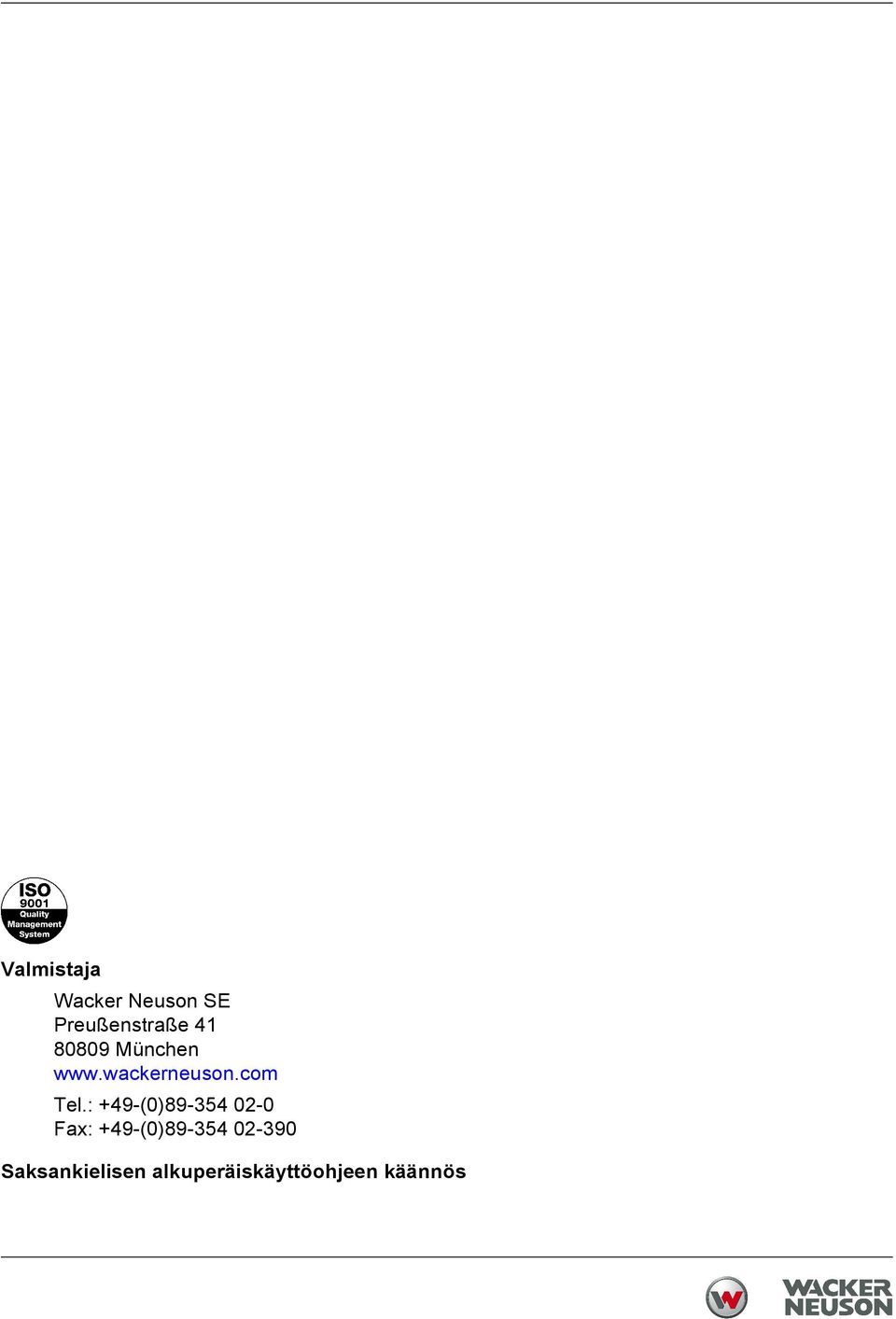

2 Valmistaja Wacker Neuson SE Preußenstraße München Tel.: +49-(0) Fax: +49-(0) Saksankielisen alkuperäiskäyttöohjeen käännös

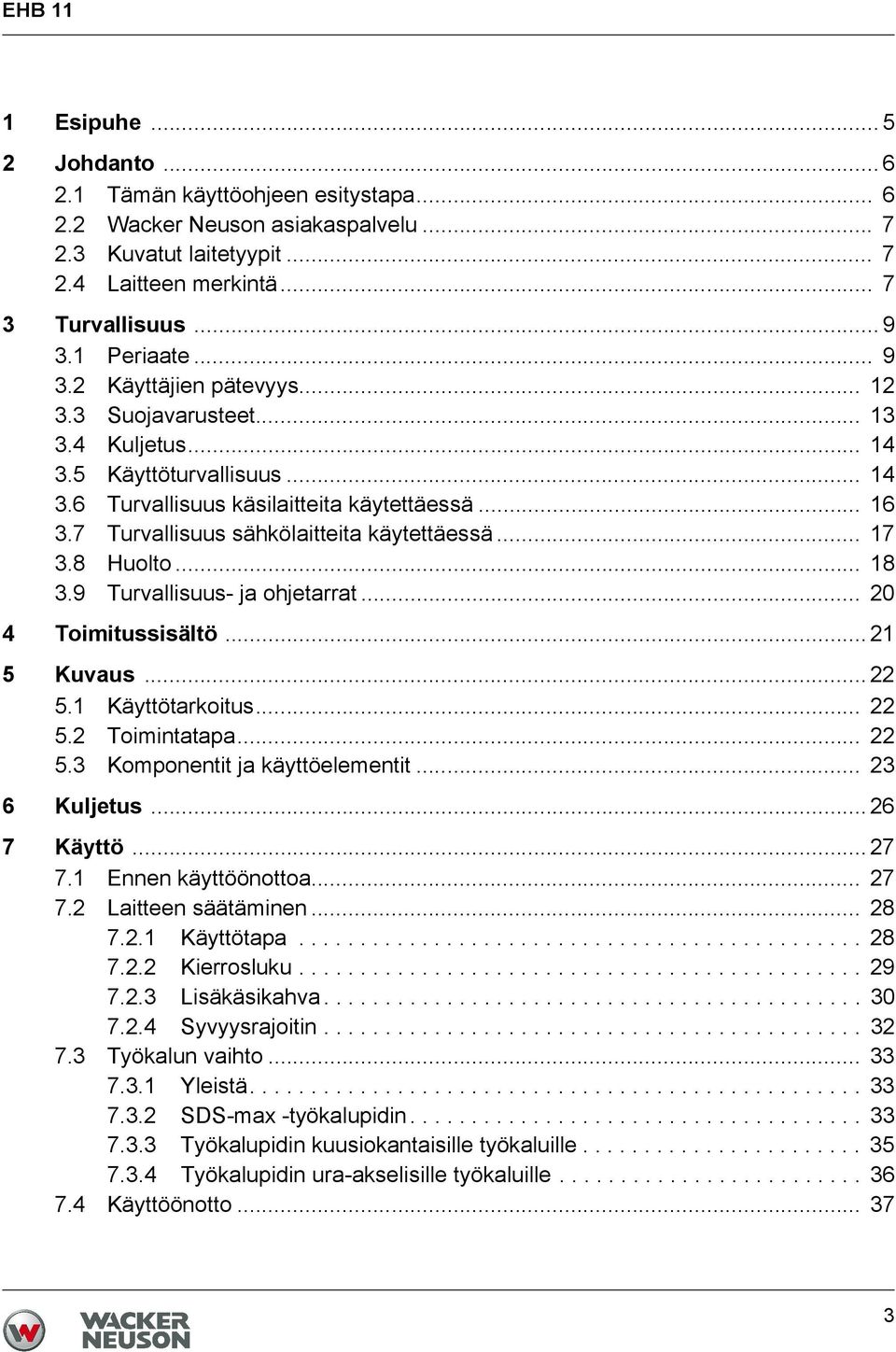

3 Inhalt EHB 11 1 Esipuhe Johdanto Tämän käyttöohjeen esitystapa Wacker Neuson asiakaspalvelu Kuvatut laitetyypit Laitteen merkintä Turvallisuus Periaate Käyttäjien pätevyys Suojavarusteet Kuljetus Käyttöturvallisuus Turvallisuus käsilaitteita käytettäessä Turvallisuus sähkölaitteita käytettäessä Huolto Turvallisuus- ja ohjetarrat Toimitussisältö Kuvaus Käyttötarkoitus Toimintatapa Komponentit ja käyttöelementit Kuljetus Käyttö Ennen käyttöönottoa Laitteen säätäminen Käyttötapa Kierrosluku Lisäkäsikahva Syvyysrajoitin Työkalun vaihto Yleistä SDS-max -työkalupidin Työkalupidin kuusiokantaisille työkaluille Työkalupidin ura-akselisille työkaluille Käyttöönotto

4 EHB Käytöstä poisto Huolto Huoltosuunnitelma Huoltotyöt Laitteen puhdistaminen Kiertokangen voitelu Työkalunpitimen kuluneisuuden tarkastus Häiriönpoisto Hävittäminen Lisävarusteet Tekniset tiedot EHB 11 BL/BLM EHB 11 BL/BLM EHB 11 BLS Jatkojohto EY-vaatimustenmukaisuusvakuutus UL Certificate Sanasto

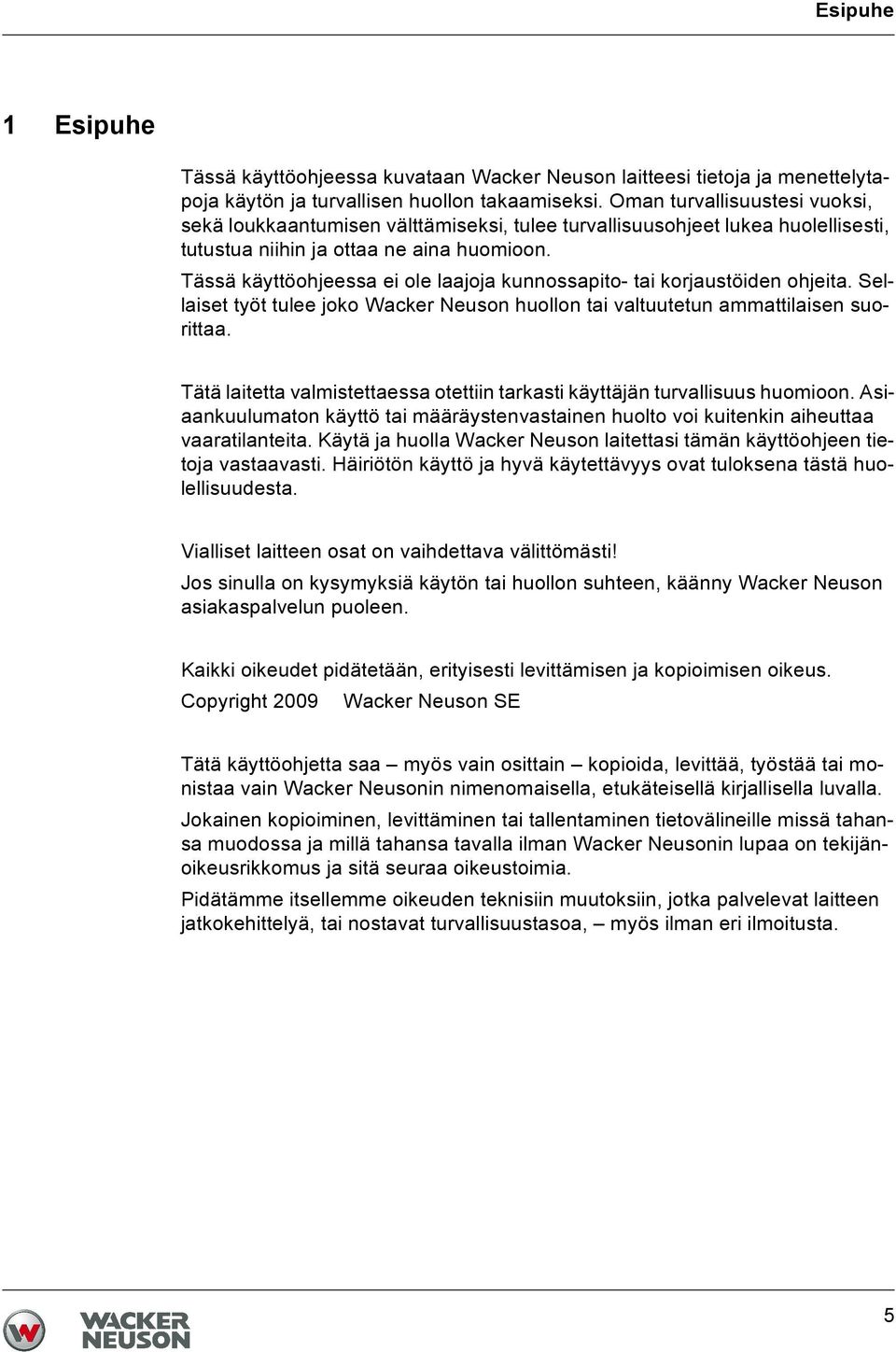

5 Esipuhe 1 Esipuhe Tässä käyttöohjeessa kuvataan Wacker Neuson laitteesi tietoja ja menettelytapoja käytön ja turvallisen huollon takaamiseksi. Oman turvallisuustesi vuoksi, sekä loukkaantumisen välttämiseksi, tulee turvallisuusohjeet lukea huolellisesti, tutustua niihin ja ottaa ne aina huomioon. Tässä käyttöohjeessa ei ole laajoja kunnossapito- tai korjaustöiden ohjeita. Sellaiset työt tulee joko Wacker Neuson huollon tai valtuutetun ammattilaisen suorittaa. Tätä laitetta valmistettaessa otettiin tarkasti käyttäjän turvallisuus huomioon. Asiaankuulumaton käyttö tai määräystenvastainen huolto voi kuitenkin aiheuttaa vaaratilanteita. Käytä ja huolla Wacker Neuson laitettasi tämän käyttöohjeen tietoja vastaavasti. Häiriötön käyttö ja hyvä käytettävyys ovat tuloksena tästä huolellisuudesta. Vialliset laitteen osat on vaihdettava välittömästi! Jos sinulla on kysymyksiä käytön tai huollon suhteen, käänny Wacker Neuson asiakaspalvelun puoleen. Kaikki oikeudet pidätetään, erityisesti levittämisen ja kopioimisen oikeus. Copyright 2009 Wacker Neuson SE Tätä käyttöohjetta saa myös vain osittain kopioida, levittää, työstää tai monistaa vain Wacker Neusonin nimenomaisella, etukäteisellä kirjallisella luvalla. Jokainen kopioiminen, levittäminen tai tallentaminen tietovälineille missä tahansa muodossa ja millä tahansa tavalla ilman Wacker Neusonin lupaa on tekijänoikeusrikkomus ja sitä seuraa oikeustoimia. Pidätämme itsellemme oikeuden teknisiin muutoksiin, jotka palvelevat laitteen jatkokehittelyä, tai nostavat turvallisuustasoa, myös ilman eri ilmoitusta. 5

6 EHB 11 2 Johdanto 2.1 Tämän käyttöohjeen esitystapa Varoitussymbolit Tämä käyttöohje sisältää seuraavien luokkien turvallisuusohjeita: VAARA, VAROITUS, VARO, HUOMIO. Näitä on noudatettava, ettei käyttäjälle aiheudu hengenvaaraa tai loukkaantumisvaaraa, ettei synny aineellisia vahinkoja, tai asiattoman huollon poissulkemiseksi. VAARA Tämä varoitusohje viittaa välittömästi uhkaaviin vaaroihin, jotka johtavat vakaviin loukkaantumisiin tai kuolemaan. Voit välttää vaaran kulloinkin mainitulla menetelmällä. VAROITUS Tämä varoitusohje viittaa mahdollisiin vaaroihin, jotka voivat johtaa vakaviin loukkaantumisiin tai kuolemaan. Voit välttää vaaran kulloinkin mainitulla menetelmällä. VARO Tämä varoitusohje viittaa mahdollisiin vaaroihin, jotka voivat johtaa lieviin loukkaantumisiin. Voit välttää vaaran kulloinkin mainitulla menetelmällä. HUOMIO Tämä varoitusohje viittaa mahdollisiin vaaroihin, jotka voivat johtaa aineellisiin vahinkoihin. Voit välttää vaaran kulloinkin mainitulla menetelmällä. Ohjeet Ohje: Tästä saat täydentävää tietoa. 6

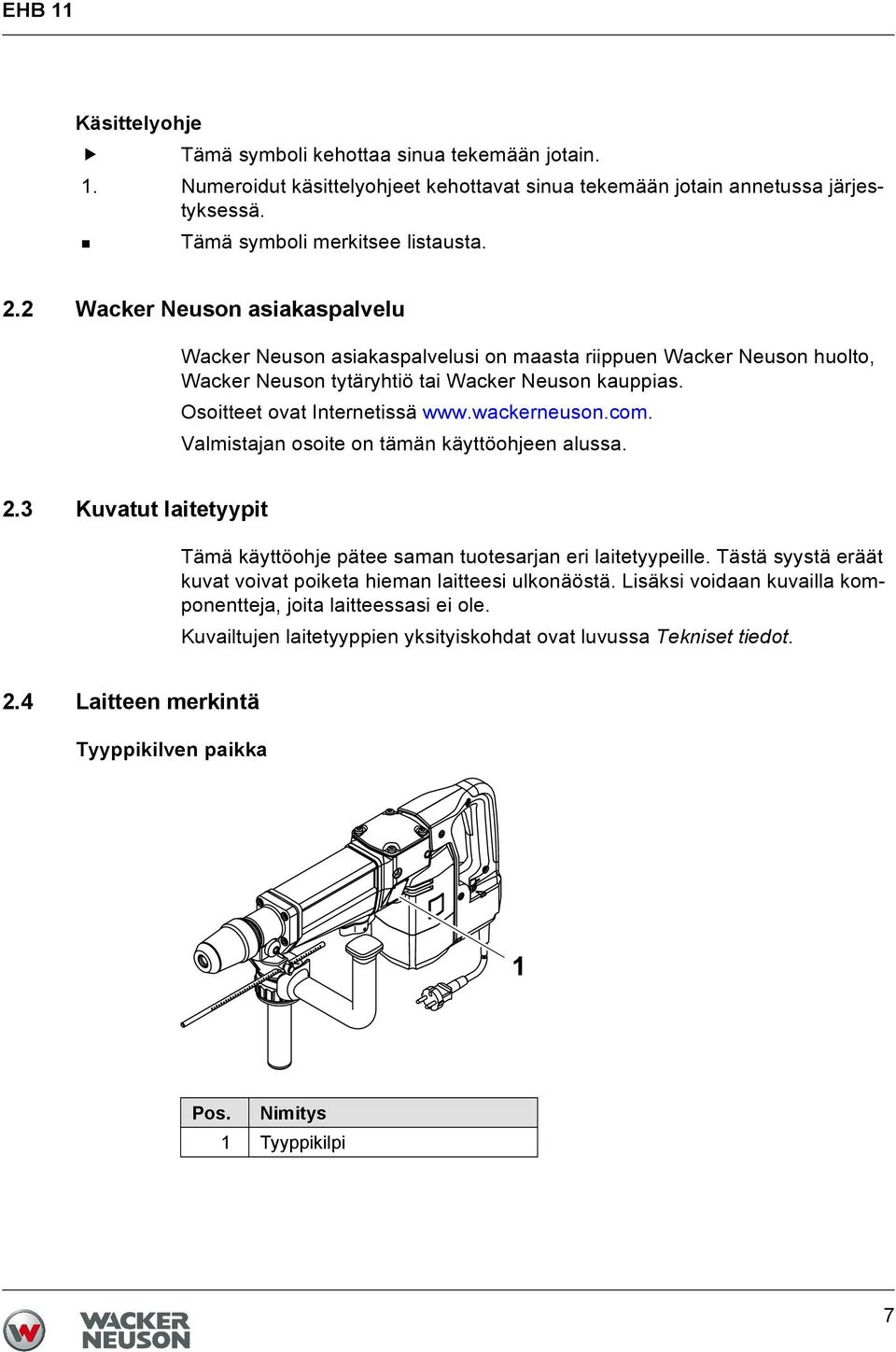

7 EHB 11 Käsittelyohje Tämä symboli kehottaa sinua tekemään jotain. 1. Numeroidut käsittelyohjeet kehottavat sinua tekemään jotain annetussa järjestyksessä. Tämä symboli merkitsee listausta. 2.2 Wacker Neuson asiakaspalvelu Wacker Neuson asiakaspalvelusi on maasta riippuen Wacker Neuson huolto, Wacker Neuson tytäryhtiö tai Wacker Neuson kauppias. Osoitteet ovat Internetissä Valmistajan osoite on tämän käyttöohjeen alussa. 2.3 Kuvatut laitetyypit Tämä käyttöohje pätee saman tuotesarjan eri laitetyypeille. Tästä syystä eräät kuvat voivat poiketa hieman laitteesi ulkonäöstä. Lisäksi voidaan kuvailla komponentteja, joita laitteessasi ei ole. Kuvailtujen laitetyyppien yksityiskohdat ovat luvussa Tekniset tiedot. 2.4 Laitteen merkintä Tyyppikilven paikka Pos. Nimitys 1 Tyyppikilpi 7

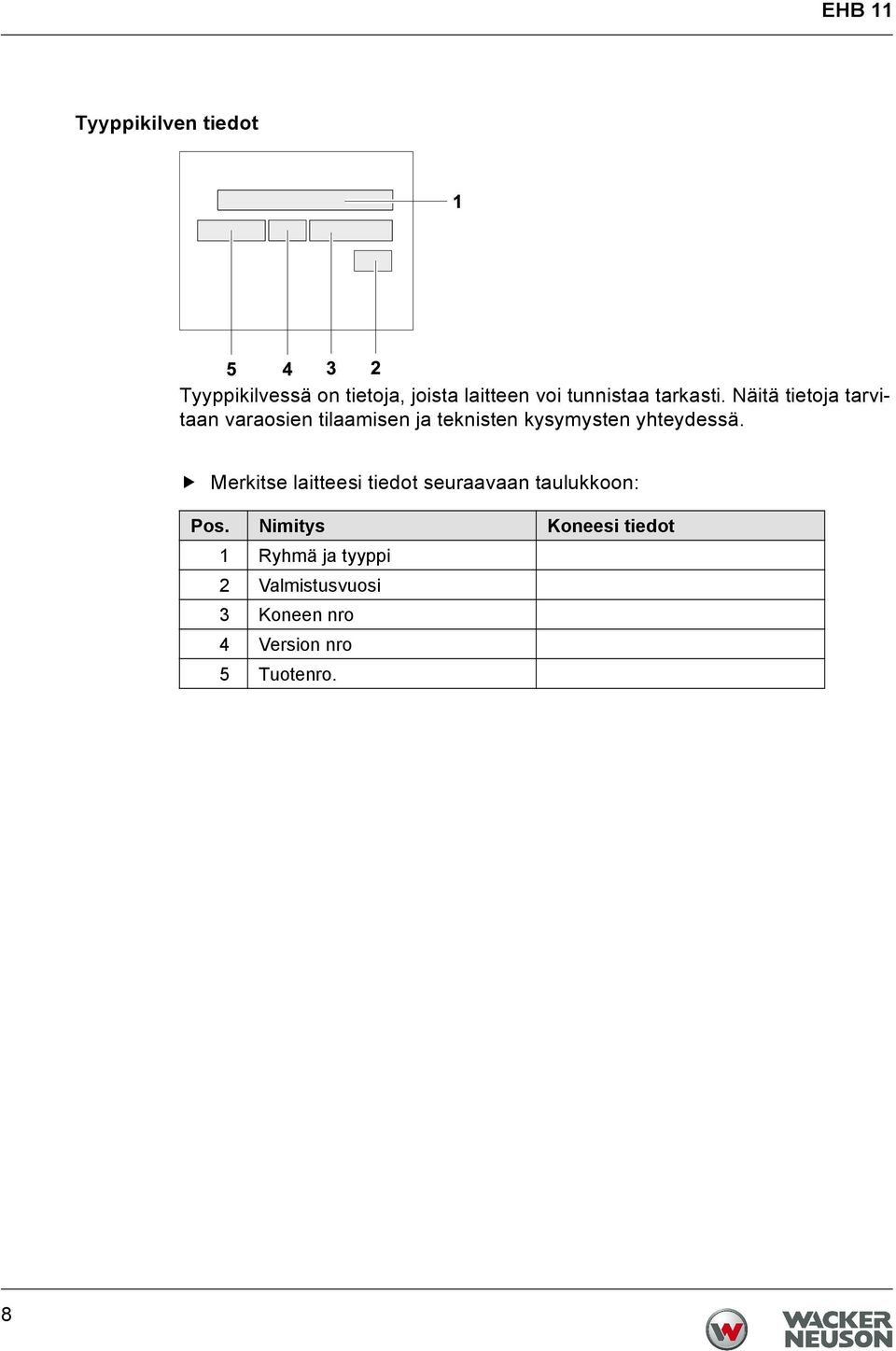

8 EHB 11 Tyyppikilven tiedot Tyyppikilvessä on tietoja, joista laitteen voi tunnistaa tarkasti. Näitä tietoja tarvitaan varaosien tilaamisen ja teknisten kysymysten yhteydessä. Merkitse laitteesi tiedot seuraavaan taulukkoon: Pos. Nimitys Koneesi tiedot 1 Ryhmä ja tyyppi 2 Valmistusvuosi 3 Koneen nro 4 Version nro 5 Tuotenro. 8

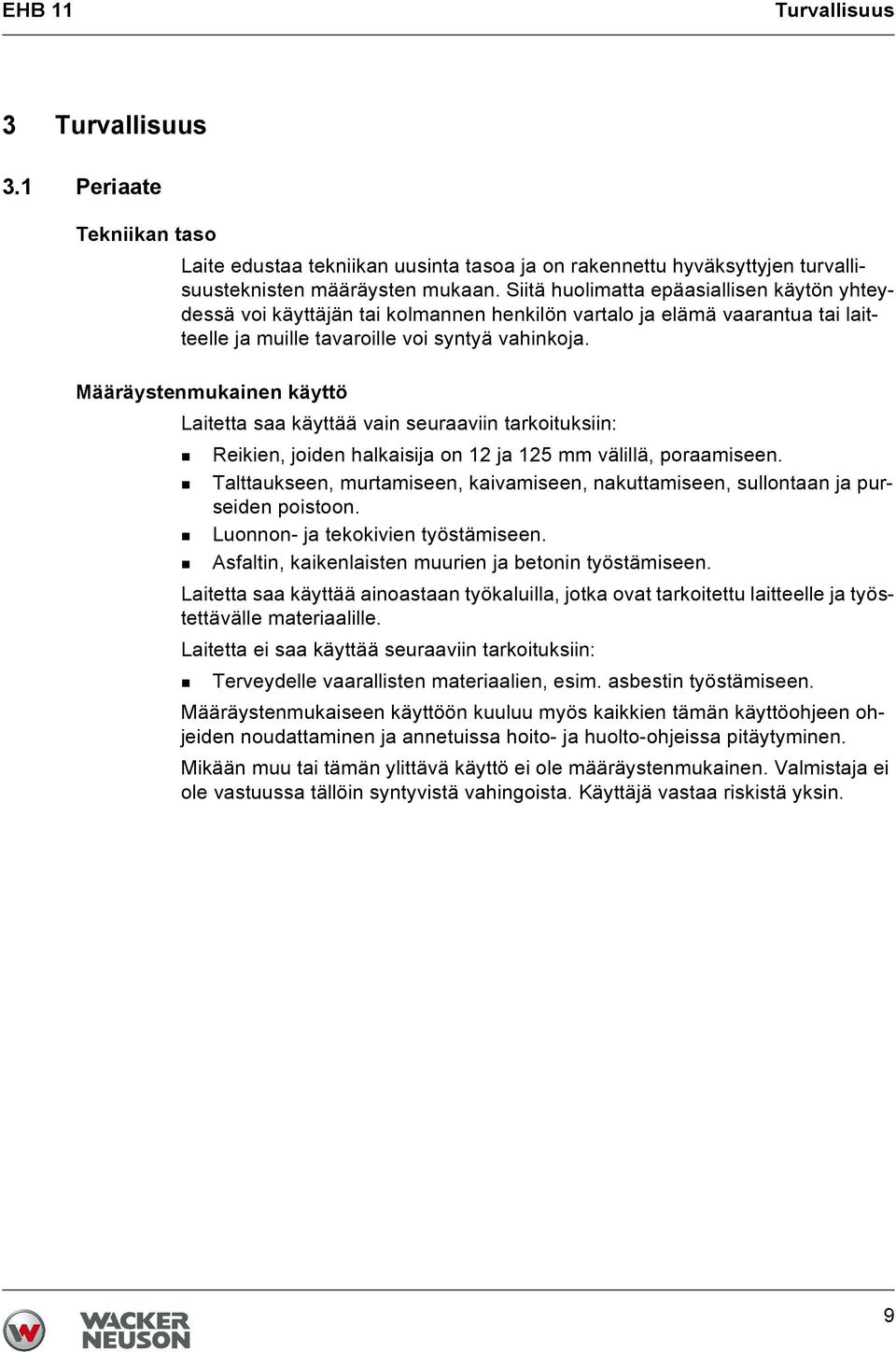

9 EHB 11 Turvallisuus 3 Turvallisuus 3.1 Periaate Tekniikan taso Laite edustaa tekniikan uusinta tasoa ja on rakennettu hyväksyttyjen turvallisuusteknisten määräysten mukaan. Siitä huolimatta epäasiallisen käytön yhteydessä voi käyttäjän tai kolmannen henkilön vartalo ja elämä vaarantua tai laitteelle ja muille tavaroille voi syntyä vahinkoja. Määräystenmukainen käyttö Laitetta saa käyttää vain seuraaviin tarkoituksiin: Reikien, joiden halkaisija on 12 ja 125 mm välillä, poraamiseen. Talttaukseen, murtamiseen, kaivamiseen, nakuttamiseen, sullontaan ja purseiden poistoon. Luonnon- ja tekokivien työstämiseen. Asfaltin, kaikenlaisten muurien ja betonin työstämiseen. Laitetta saa käyttää ainoastaan työkaluilla, jotka ovat tarkoitettu laitteelle ja työstettävälle materiaalille. Laitetta ei saa käyttää seuraaviin tarkoituksiin: Terveydelle vaarallisten materiaalien, esim. asbestin työstämiseen. Määräystenmukaiseen käyttöön kuuluu myös kaikkien tämän käyttöohjeen ohjeiden noudattaminen ja annetuissa hoito- ja huolto-ohjeissa pitäytyminen. Mikään muu tai tämän ylittävä käyttö ei ole määräystenmukainen. Valmistaja ei ole vastuussa tällöin syntyvistä vahingoista. Käyttäjä vastaa riskistä yksin. 9

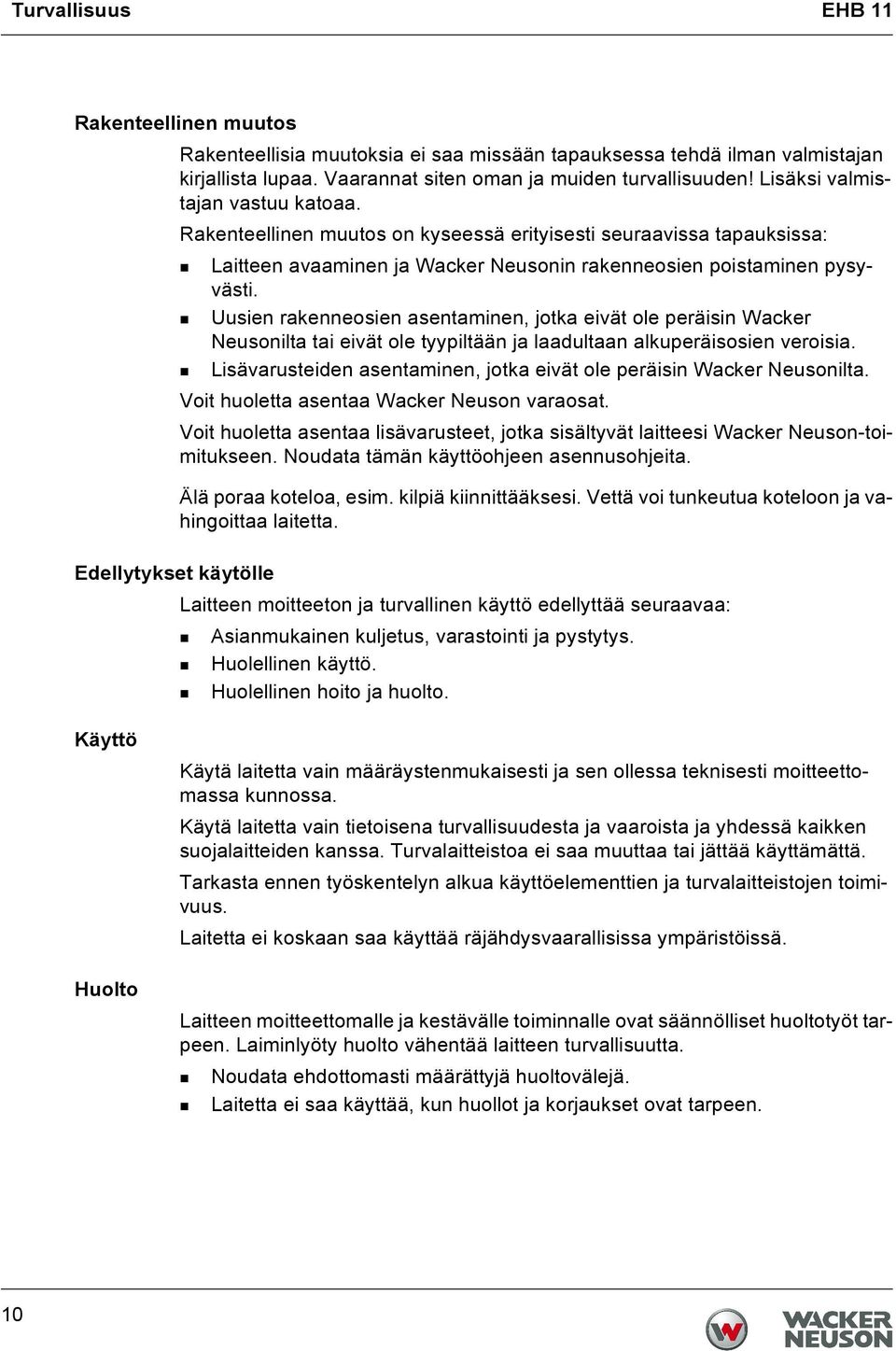

10 Turvallisuus EHB 11 Rakenteellinen muutos Rakenteellisia muutoksia ei saa missään tapauksessa tehdä ilman valmistajan kirjallista lupaa. Vaarannat siten oman ja muiden turvallisuuden! Lisäksi valmistajan vastuu katoaa. Rakenteellinen muutos on kyseessä erityisesti seuraavissa tapauksissa: Laitteen avaaminen ja Wacker Neusonin rakenneosien poistaminen pysyvästi. Uusien rakenneosien asentaminen, jotka eivät ole peräisin Wacker Neusonilta tai eivät ole tyypiltään ja laadultaan alkuperäisosien veroisia. Lisävarusteiden asentaminen, jotka eivät ole peräisin Wacker Neusonilta. Voit huoletta asentaa Wacker Neuson varaosat. Voit huoletta asentaa lisävarusteet, jotka sisältyvät laitteesi Wacker Neuson-toimitukseen. Noudata tämän käyttöohjeen asennusohjeita. Älä poraa koteloa, esim. kilpiä kiinnittääksesi. Vettä voi tunkeutua koteloon ja vahingoittaa laitetta. Edellytykset käytölle Laitteen moitteeton ja turvallinen käyttö edellyttää seuraavaa: Asianmukainen kuljetus, varastointi ja pystytys. Huolellinen käyttö. Huolellinen hoito ja huolto. Käyttö Huolto Käytä laitetta vain määräystenmukaisesti ja sen ollessa teknisesti moitteettomassa kunnossa. Käytä laitetta vain tietoisena turvallisuudesta ja vaaroista ja yhdessä kaikken suojalaitteiden kanssa. Turvalaitteistoa ei saa muuttaa tai jättää käyttämättä. Tarkasta ennen työskentelyn alkua käyttöelementtien ja turvalaitteistojen toimivuus. Laitetta ei koskaan saa käyttää räjähdysvaarallisissa ympäristöissä. Laitteen moitteettomalle ja kestävälle toiminnalle ovat säännölliset huoltotyöt tarpeen. Laiminlyöty huolto vähentää laitteen turvallisuutta. Noudata ehdottomasti määrättyjä huoltovälejä. Laitetta ei saa käyttää, kun huollot ja korjaukset ovat tarpeen. 10

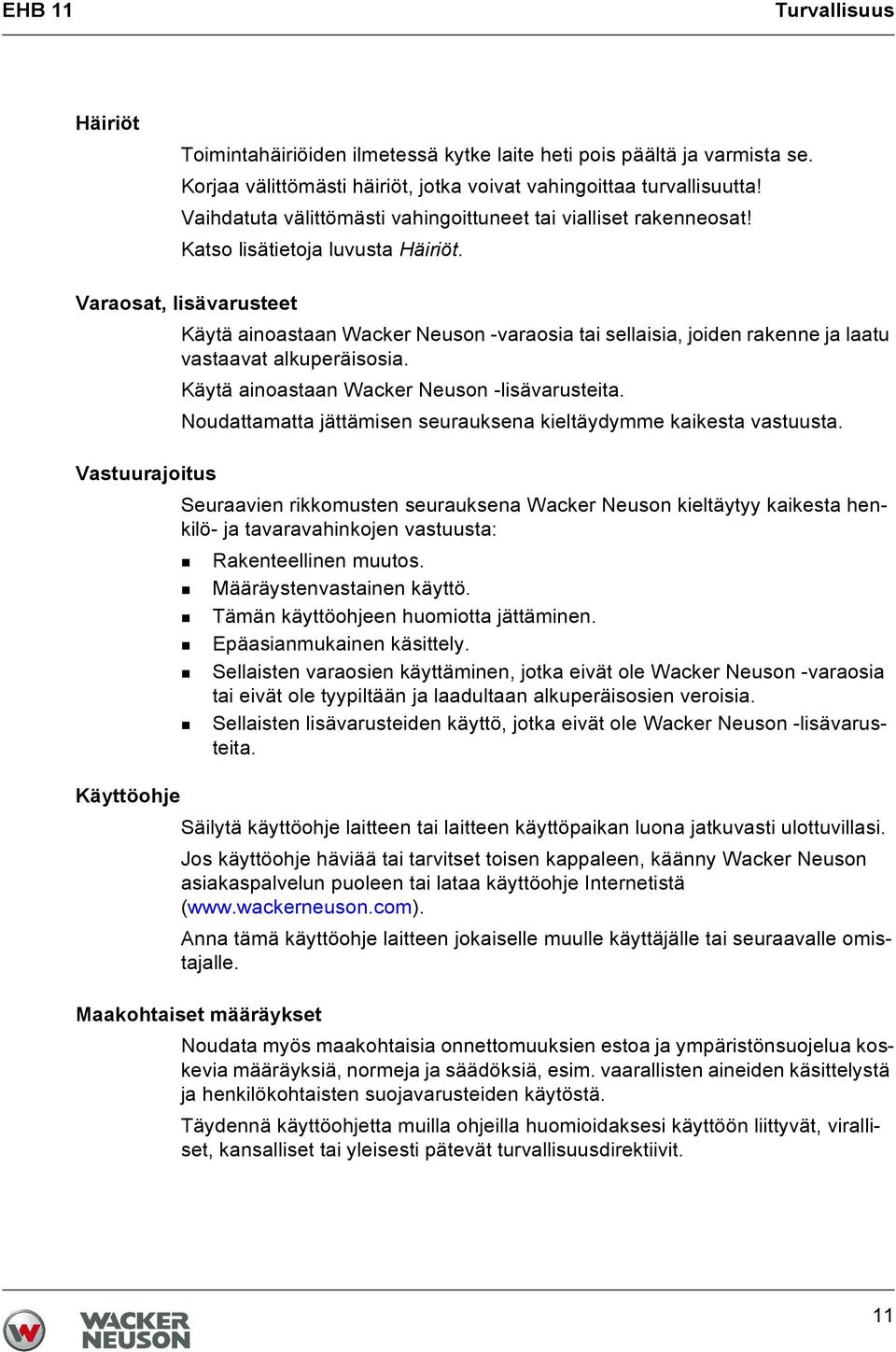

11 EHB 11 Turvallisuus Häiriöt Toimintahäiriöiden ilmetessä kytke laite heti pois päältä ja varmista se. Korjaa välittömästi häiriöt, jotka voivat vahingoittaa turvallisuutta! Vaihdatuta välittömästi vahingoittuneet tai vialliset rakenneosat! Katso lisätietoja luvusta Häiriöt. Varaosat, lisävarusteet Käytä ainoastaan Wacker Neuson -varaosia tai sellaisia, joiden rakenne ja laatu vastaavat alkuperäisosia. Käytä ainoastaan Wacker Neuson -lisävarusteita. Noudattamatta jättämisen seurauksena kieltäydymme kaikesta vastuusta. Vastuurajoitus Seuraavien rikkomusten seurauksena Wacker Neuson kieltäytyy kaikesta henkilö- ja tavaravahinkojen vastuusta: Rakenteellinen muutos. Määräystenvastainen käyttö. Tämän käyttöohjeen huomiotta jättäminen. Epäasianmukainen käsittely. Sellaisten varaosien käyttäminen, jotka eivät ole Wacker Neuson -varaosia tai eivät ole tyypiltään ja laadultaan alkuperäisosien veroisia. Sellaisten lisävarusteiden käyttö, jotka eivät ole Wacker Neuson -lisävarusteita. Käyttöohje Säilytä käyttöohje laitteen tai laitteen käyttöpaikan luona jatkuvasti ulottuvillasi. Jos käyttöohje häviää tai tarvitset toisen kappaleen, käänny Wacker Neuson asiakaspalvelun puoleen tai lataa käyttöohje Internetistä ( Anna tämä käyttöohje laitteen jokaiselle muulle käyttäjälle tai seuraavalle omistajalle. Maakohtaiset määräykset Noudata myös maakohtaisia onnettomuuksien estoa ja ympäristönsuojelua koskevia määräyksiä, normeja ja säädöksiä, esim. vaarallisten aineiden käsittelystä ja henkilökohtaisten suojavarusteiden käytöstä. Täydennä käyttöohjetta muilla ohjeilla huomioidaksesi käyttöön liittyvät, viralliset, kansalliset tai yleisesti pätevät turvallisuusdirektiivit. 11

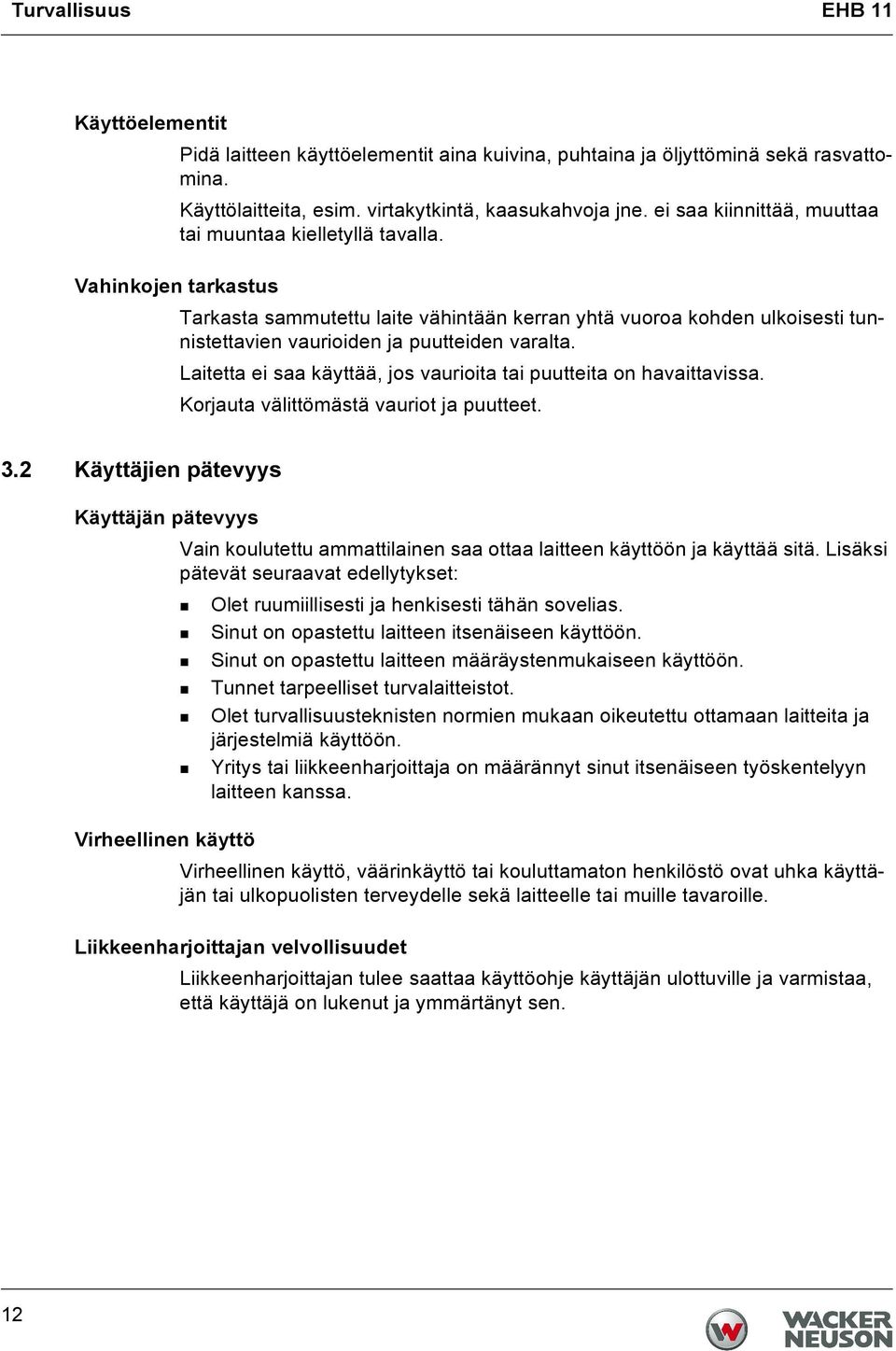

12 Turvallisuus EHB 11 Käyttöelementit Pidä laitteen käyttöelementit aina kuivina, puhtaina ja öljyttöminä sekä rasvattomina. Käyttölaitteita, esim. virtakytkintä, kaasukahvoja jne. ei saa kiinnittää, muuttaa tai muuntaa kielletyllä tavalla. Vahinkojen tarkastus Tarkasta sammutettu laite vähintään kerran yhtä vuoroa kohden ulkoisesti tunnistettavien vaurioiden ja puutteiden varalta. Laitetta ei saa käyttää, jos vaurioita tai puutteita on havaittavissa. Korjauta välittömästä vauriot ja puutteet. 3.2 Käyttäjien pätevyys Käyttäjän pätevyys Vain koulutettu ammattilainen saa ottaa laitteen käyttöön ja käyttää sitä. Lisäksi pätevät seuraavat edellytykset: Olet ruumiillisesti ja henkisesti tähän sovelias. Sinut on opastettu laitteen itsenäiseen käyttöön. Sinut on opastettu laitteen määräystenmukaiseen käyttöön. Tunnet tarpeelliset turvalaitteistot. Olet turvallisuusteknisten normien mukaan oikeutettu ottamaan laitteita ja järjestelmiä käyttöön. Yritys tai liikkeenharjoittaja on määrännyt sinut itsenäiseen työskentelyyn laitteen kanssa. Virheellinen käyttö Virheellinen käyttö, väärinkäyttö tai kouluttamaton henkilöstö ovat uhka käyttäjän tai ulkopuolisten terveydelle sekä laitteelle tai muille tavaroille. Liikkeenharjoittajan velvollisuudet Liikkeenharjoittajan tulee saattaa käyttöohje käyttäjän ulottuville ja varmistaa, että käyttäjä on lukenut ja ymmärtänyt sen. 12

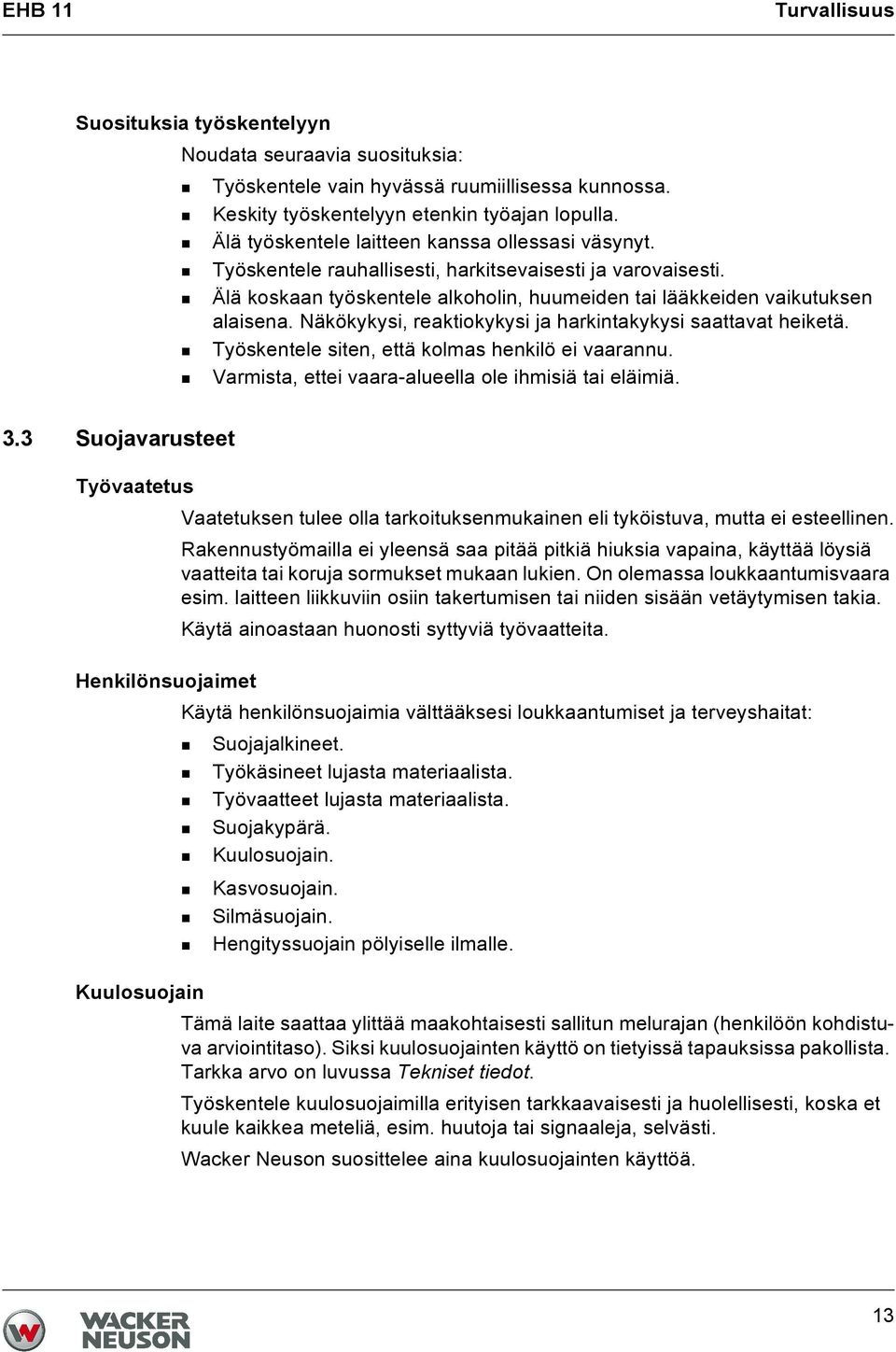

13 EHB 11 Turvallisuus Suosituksia työskentelyyn Noudata seuraavia suosituksia: Työskentele vain hyvässä ruumiillisessa kunnossa. Keskity työskentelyyn etenkin työajan lopulla. Älä työskentele laitteen kanssa ollessasi väsynyt. Työskentele rauhallisesti, harkitsevaisesti ja varovaisesti. Älä koskaan työskentele alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Näkökykysi, reaktiokykysi ja harkintakykysi saattavat heiketä. Työskentele siten, että kolmas henkilö ei vaarannu. Varmista, ettei vaara-alueella ole ihmisiä tai eläimiä. 3.3 Suojavarusteet Työvaatetus Vaatetuksen tulee olla tarkoituksenmukainen eli tyköistuva, mutta ei esteellinen. Rakennustyömailla ei yleensä saa pitää pitkiä hiuksia vapaina, käyttää löysiä vaatteita tai koruja sormukset mukaan lukien. On olemassa loukkaantumisvaara esim. laitteen liikkuviin osiin takertumisen tai niiden sisään vetäytymisen takia. Käytä ainoastaan huonosti syttyviä työvaatteita. Henkilönsuojaimet Käytä henkilönsuojaimia välttääksesi loukkaantumiset ja terveyshaitat: Suojajalkineet. Työkäsineet lujasta materiaalista. Työvaatteet lujasta materiaalista. Suojakypärä. Kuulosuojain. Kasvosuojain. Silmäsuojain. Hengityssuojain pölyiselle ilmalle. Kuulosuojain Tämä laite saattaa ylittää maakohtaisesti sallitun melurajan (henkilöön kohdistuva arviointitaso). Siksi kuulosuojainten käyttö on tietyissä tapauksissa pakollista. Tarkka arvo on luvussa Tekniset tiedot. Työskentele kuulosuojaimilla erityisen tarkkaavaisesti ja huolellisesti, koska et kuule kaikkea meteliä, esim. huutoja tai signaaleja, selvästi. Wacker Neuson suosittelee aina kuulosuojainten käyttöä. 13

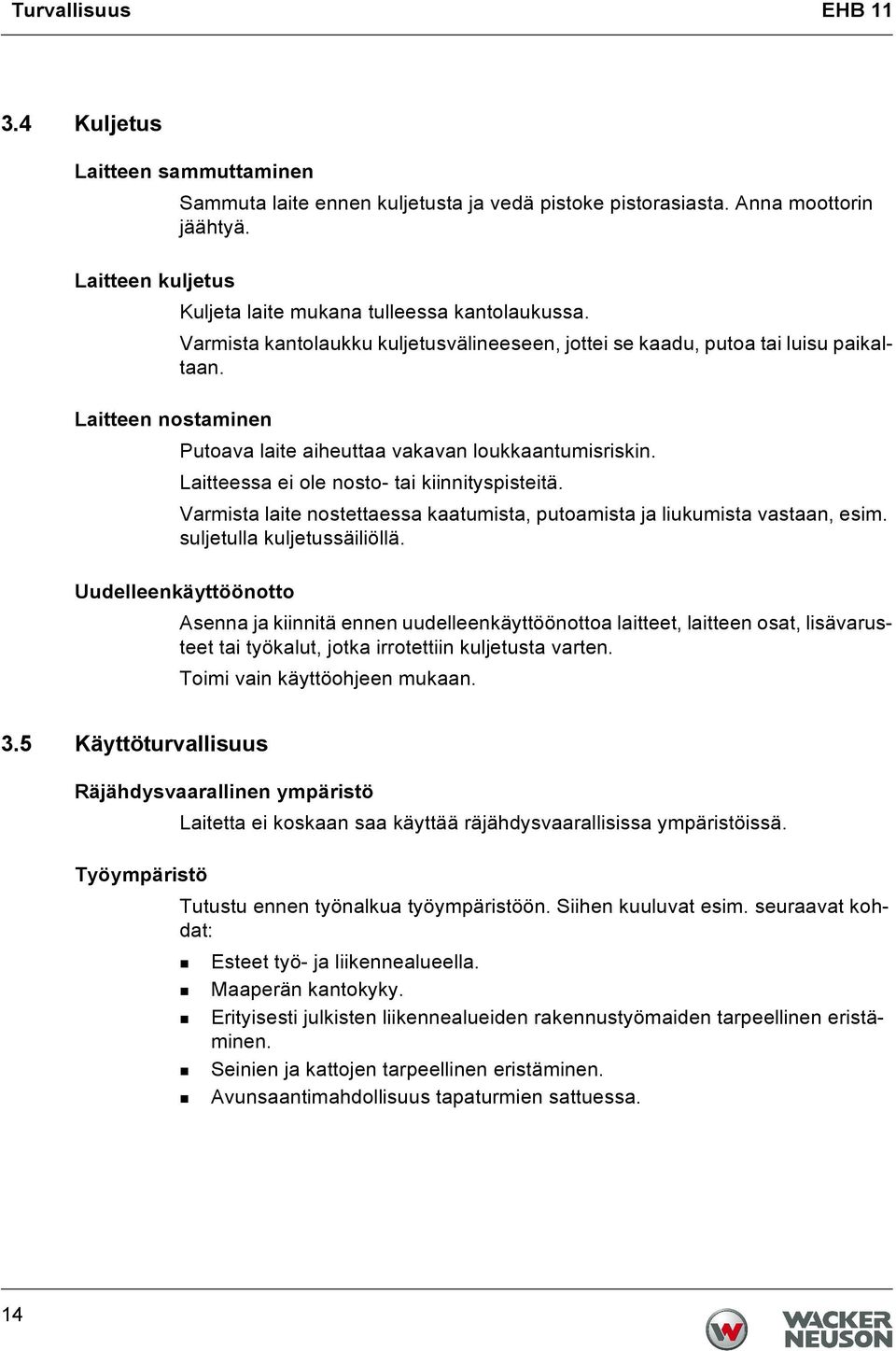

14 Turvallisuus EHB Kuljetus Laitteen sammuttaminen Sammuta laite ennen kuljetusta ja vedä pistoke pistorasiasta. Anna moottorin jäähtyä. Laitteen kuljetus Kuljeta laite mukana tulleessa kantolaukussa. Varmista kantolaukku kuljetusvälineeseen, jottei se kaadu, putoa tai luisu paikaltaan. Laitteen nostaminen Putoava laite aiheuttaa vakavan loukkaantumisriskin. Laitteessa ei ole nosto- tai kiinnityspisteitä. Varmista laite nostettaessa kaatumista, putoamista ja liukumista vastaan, esim. suljetulla kuljetussäiliöllä. Uudelleenkäyttöönotto Asenna ja kiinnitä ennen uudelleenkäyttöönottoa laitteet, laitteen osat, lisävarusteet tai työkalut, jotka irrotettiin kuljetusta varten. Toimi vain käyttöohjeen mukaan. 3.5 Käyttöturvallisuus Räjähdysvaarallinen ympäristö Laitetta ei koskaan saa käyttää räjähdysvaarallisissa ympäristöissä. Työympäristö Tutustu ennen työnalkua työympäristöön. Siihen kuuluvat esim. seuraavat kohdat: Esteet työ- ja liikennealueella. Maaperän kantokyky. Erityisesti julkisten liikennealueiden rakennustyömaiden tarpeellinen eristäminen. Seinien ja kattojen tarpeellinen eristäminen. Avunsaantimahdollisuus tapaturmien sattuessa. 14

15 EHB 11 Turvallisuus Turvallisuus työalueella Huomioi erityisesti seuraavat asiat työskennellessäsi laitteen kanssa: Sähköjohdot tai putket työalueella. Kaasujohdot tai vesijohdot työalueella. Sirpaloituva, putoava tai sinkoava materiaali. Älä saata muita ihmisiä vaaraan. Ole erittäin varovainen jyrkänteillä ja rinteissä. Putoamisriski. Riittävä etäisyys syttyviin materiaaleihin. Tarkastaminen ennen työskentelyn alkua Tarkasta ennen työskentelyn alkua seuraavat asiat: Työkalujen kunto. Laiteasetukset. Laitteen liitäntäarvot. Laitteen käyttöönotto Noudata laitteen ja käyttöohjeen turvallisuusohjeita ja varoituksia. Älä koskaan ota käyttöön huoltoa tai korjausta tarvitsevaa laitetta. Ota laite käyttöön käyttöohjeen mukaan. Asennon tukevuus Huomioi aina tukeva asento työskennellessäsi laitteen kanssa. Tämä pätee erityisesti työskenneltäessä telineillä, tikkailla, epätasaisilla ja liukkailla alustoilla jne. Varo kuumia osia Älä kosketa kuumia osia kuten työkalua, työkalunpidintä tai ohjaussylinteriä käytön aikana tai välittömästi sen jälkeen. Nämä osat voivat olla erittäin kuumia ja ne voivat aiheuttaa palovammoja. Varo liikkuvia osia Pidä kädet, jalat ja löysät vaatteet loitolla laitteen liikkuvista tai pyörivistä osista. Vakava loukkaantumisriski tarttumisesta tai puristumisesta. Varo myrkyllisiä materiaaleja Monissa materiaaleissa voi olla mykyllisiä aineita, jotka vapautuvat murtamisen yhteydessä. Käytä siksi henkilökohtaista suojavarustusta, jotta et hengitä sisään työpölyä ja ihollesi ei pääse työpölyä. 15

16 Turvallisuus EHB 11 Älä suuntaa kohti henkilöitä Älä suuntaa laitetta käytön aikana kohti ympärillä seisovia henkilöitä. Työkalu voi sinkoutua ulos ja aiheuttaa vakavia loukkaantumisia. Henkilöitä ei saa vaarantaa Pidä huolta, etteivät sinkoavat tai putoavat materiaalit vaaranna ketään. Työskentele aina erittäin huolellisesti ja ennakoivasti. Laitteen sammuttaminen Seuraavissa tilanteissa sammuta laite ja vedä pistoke pistorasiasta: Ennen taukoa. Kun et käytä laitetta. Kun vaihdat työkalua. Kun poistat lastuja tai sälöjä. Odota ennen laitteen pois asettamista, kunnes se on pysähtynyt täysin. Aseta laite pois siten, että se ei voi kaatua, pudota tai liukua paikaltaan. Laakerointi Aseta laite pois varmasti, ettei se voi kaatua, pudota tai liukua paikaltaan. Säilytyspaikka Varastoi jäähtynyt laite käytön jälkeen suljettuun, puhtaaseen, pakkaselta suojattuun ja kuivaan paikkaan, joka on lapsien ulottumattomissa. 3.6 Turvallisuus käsilaitteita käytettäessä Turvallinen työskentely käsilaitteiden kanssa Varmista irtonaiset työkappaleet sopivin menetelmin. Työskennellessäsi pitele laitetta aina molemmin käsin sitä varten tarkoitetuista kahvoista. Käytä laitteen mukana toimitettuja lisäkahvoja. Ohjaa laitetta työskenneltäessä niin, että käsivammat vältetään koviin esineisiin osuttaessa. Käsilaitteen asianmukainen asettaminen sivuun Aseta laite varovasti sivuun. Älä heitä laitetta lattialle tai alas suurista korkeuksista. Laite voi alas pudotessaan aiheuttaa henkilövahinkoja tai vahingoittua itse. 16

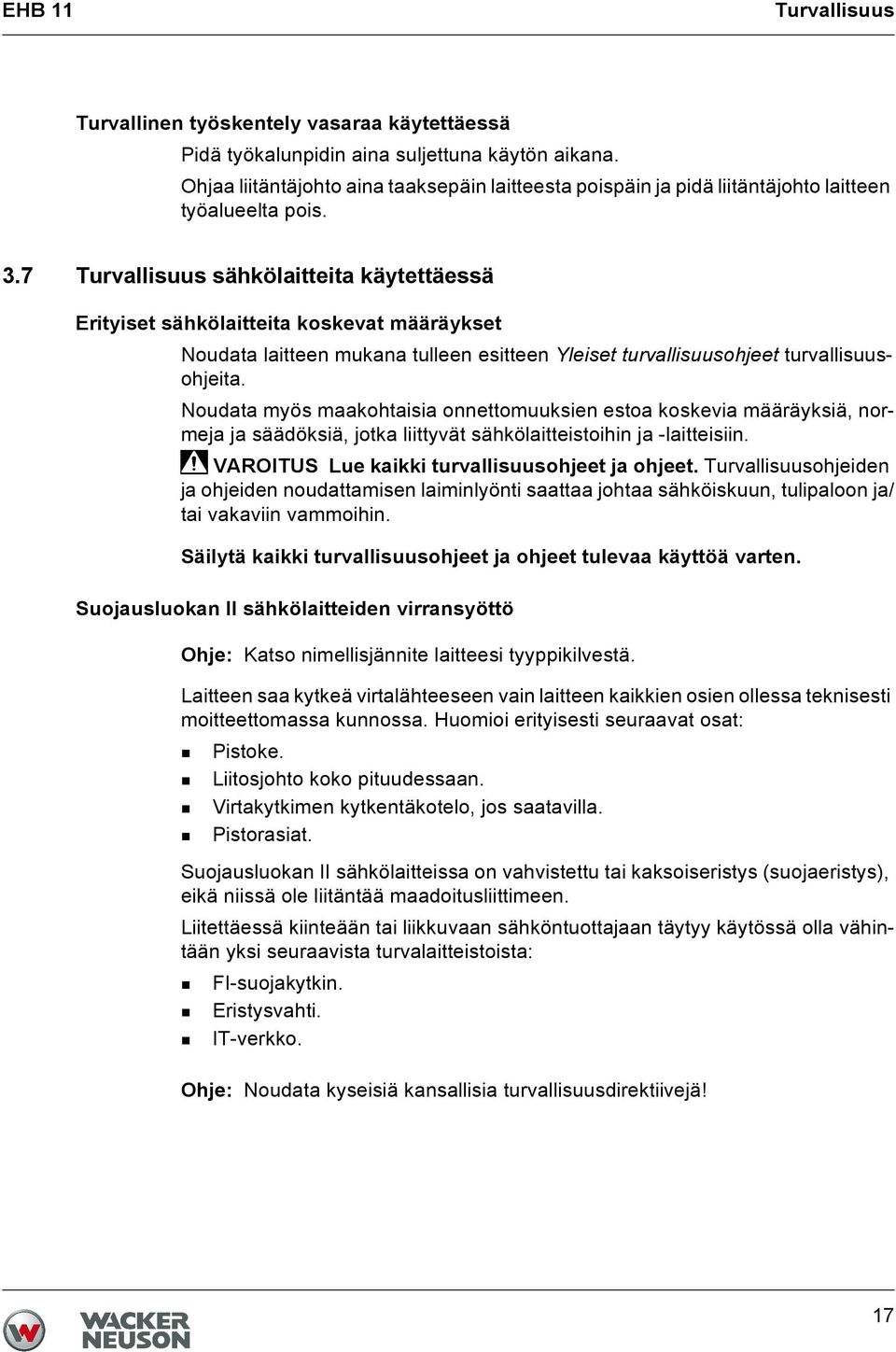

17 EHB 11 Turvallisuus Turvallinen työskentely vasaraa käytettäessä Pidä työkalunpidin aina suljettuna käytön aikana. Ohjaa liitäntäjohto aina taaksepäin laitteesta poispäin ja pidä liitäntäjohto laitteen työalueelta pois. 3.7 Turvallisuus sähkölaitteita käytettäessä Erityiset sähkölaitteita koskevat määräykset Noudata laitteen mukana tulleen esitteen Yleiset turvallisuusohjeet turvallisuusohjeita. Noudata myös maakohtaisia onnettomuuksien estoa koskevia määräyksiä, normeja ja säädöksiä, jotka liittyvät sähkölaitteistoihin ja -laitteisiin. VAROITUS Lue kaikki turvallisuusohjeet ja ohjeet. Turvallisuusohjeiden ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/ tai vakaviin vammoihin. Säilytä kaikki turvallisuusohjeet ja ohjeet tulevaa käyttöä varten. Suojausluokan II sähkölaitteiden virransyöttö Ohje: Katso nimellisjännite laitteesi tyyppikilvestä. Laitteen saa kytkeä virtalähteeseen vain laitteen kaikkien osien ollessa teknisesti moitteettomassa kunnossa. Huomioi erityisesti seuraavat osat: Pistoke. Liitosjohto koko pituudessaan. Virtakytkimen kytkentäkotelo, jos saatavilla. Pistorasiat. Suojausluokan II sähkölaitteissa on vahvistettu tai kaksoiseristys (suojaeristys), eikä niissä ole liitäntää maadoitusliittimeen. Liitettäessä kiinteään tai liikkuvaan sähköntuottajaan täytyy käytössä olla vähintään yksi seuraavista turvalaitteistoista: FI-suojakytkin. Eristysvahti. IT-verkko. Ohje: Noudata kyseisiä kansallisia turvallisuusdirektiivejä! 17

18 Turvallisuus EHB 11 Jatkojohto Laitetta saa käyttää vain vahingoittumattoman ja tarkastetun jatkojohdon kanssa! Jatkojohtoa saa käyttää vain maadoitusliittimen ja pistokkeen ja kytkennän oikean maadoitusliitännän kanssa (vain suojausluokan I laitteet, katso luku Tekniset tiedot). Vain sellaisia tarkastettuja jatkojohtoja saa käyttää, jotka soveltuvat käytettäviksi rakennustyömaalla: Keskipitkä kumiletkujohdin H05RN-F tai mieluummin Wacker Neuson suosittelee H07RN-F:ä, SOW-johtoa tai maakohtaista vastaavaa mallia. Jatkojohdot, joissa on vaurioita (esim. repeämiä suojuksessa) tai löysät pistokkeet ja kytkennät, on vaihdettava heti. Kaapelirumpujen ja monipistorasioiden tulee täyttää samat vaatimukset kuin jatkojohdon. Suojaa jatkojohto, monipistorasia, kaapelirummut ja liitäntäkytkimet sateelta, lumelta tai muulta kosteudelta. Kaapelirummun kelaaminen täysin auki Palovaara, jos kaapelirumpua ei ole rullattu auki. Kelaa kaapelirumpu kokonaan auki ennen käyttöä. Liitosjohdon suojaaminen Laitetta ei saa vetää tai nostaa liitosjohdosta. Liitosjohdon pistoketta ei saa vetää johdosta irti pistorasiasta. Suojaa liitosjohto kuumuudelta, öljyltä ja teräviltä kulmilta. Wacker Neuson asiakaspalvelun tulee vaihtaa välittömästi liitosjohto, joka on vaurioitunut tai jonka pistoke on löysä. Kosteudelta suojaaminen Suojaa laite sateelta, lumelta ja muulta märältä. Vahingot ja muut vikatoiminnot ovat mahdollisia. 3.8 Huolto Huoltotyöt Hoito- ja huoltotöitä saa suorittaa vain siinä laajuudessa, jossa ne ovat kuvaillut tässä käyttöohjeessa. Kaikki muut toimenpiteet on jätettävä Wacker Neuson asiakaspalvelun hoidettaviksi. Katso lisätietoja luvusta Huolto. 18

19 EHB 11 Turvallisuus Virransyötöstä irrottaminen Ennen hoito- ja huoltotöitä laite on irrotettava virransyötöstä vetämällä pistoke pistorasiasta. Puhdistus Pidä laite aina puhtaana ja puhdista se jokaisen käytön jälkeen. Älä käytä polttoaineita tai liuottimia. Räjähdysvaara! Älä käytä korkeapainepesuria. Sisään tunkeutuva vesi voi vahingoittaa laitetta. Sähkölaitteet aiheuttavat sähköiskun aiheuttaman vakavan loukkaantumisriskin. Voitelunipan puhdistaminen Pyyhi voitelunippa laitteen voitelemisen jälkeen puhtaalla liinalla. Jos voitelunipassa on liiallista rasvaa, on olemassa sähköiskun aiheuttama vaara. 19

20 Turvallisuus EHB Turvallisuus- ja ohjetarrat Laitteessa olevat tarrat antavat tärkeitä ohjeita ja turvallisuusohjeita. Pidä kaikki tarrat luettavassa kunnossa. Korvaa puuttuvat tai epäselvät tarrat. Tarrojen tuotenumerot löydät varaosaluettelosta. Pos. Tarrat Kuvaus 1 Taattu äänenvoimakkuuden taso. 2 Käytä henkilönsuojaimia välttääksesi loukkaantumiset ja terveyshaitat: Kuulosuojain. Silmäsuojain. Lue käyttöohje ennen käyttöönottoa US-laitteet Varoitus. WARNING WARNUNG ADVERTENCIA ADVERTISSEMENT

21 EHB 11 Toimitussisältö 4 Toimitussisältö Pos. Nimitys 1 Kantolaukku ja työkalulokerot 2 Rasvapuristin 3 Poravasara 4 Käyttöohje 5 Varaosaluettelo Yleiset turvallisuusohjeet (ei kuvaa) 21

22 Kuvaus EHB 11 5 Kuvaus 5.1 Käyttötarkoitus 5.2 Toimintatapa Käytä laitetta ainoastaan määräystenmukaisesti, katso luku Turvallisuus, Määräystenmukainen käyttö. Erilaisten, nopeasti vaihdettavien työkalujen avulla laitetta voidaan käyttää halkaisijaltaan mm:n reikien poraamiseen, talttaamiseen, murtamiseen, kaivamiseen, nakuttamiseen, sullomiseen ja purseiden poistamiseen. Laite soveltuu luonnon- ja keinokivien sekä asfaltin, kaikenlaisten muurien ja betonin työstämiseen. Periaate Laite on murtovasara, jossa on pneumaattinen iskujärjestelmä ja lisänä poraustoiminto. Käyttövoima saadaan huoltovapaasta 3-vaihemoottorista. Taajuusmuunnin muuntaa sisään tulevan vaihtovirran tarvittavaksi kiertovirraksi. Käyttötapa "Talttaus" 3-vaihemoottorin pyörimisliike muuttuu käyttötavassa "Talttaus" vaihteiston ja kiertokangen avulla iskuliikkeeksi. Kiertokangen eteen- ja taaksepäin liikuttama mäntä puristaa ilmaa kokoon (liike eteenpäin) tai tuottaa alipainetta (liike takaisinpäin). Paineen vaihtelu liikuttaa iskumäntää eteen- ja taaksepäin (ilmatyynyiskujärjestelmä) ja iskee työkaluun. Käyttötavassa "Talttaus" moottori on vapautettu turvakytkimestä ja työkalupitimen työkaluistukka on lukittu pyörimistä vastaan. Käyttötapa "Vasaraporaus" Käyttötavassa "Vasaraporaus" moottorin pyörimisliike siirtyy liitännän kautta käyttöakselille. Käyttöakseli pyörittää hammaspyörillä työkalunpitimen työkaluistukkaa. 22

23 EHB 11 Kuvaus 5.3 Komponentit ja käyttöelementit Pos. Nimitys 1 Työkalunpidin 2 Virtakytkin 3 Kierrosluvun esivalinnan säätöpyörä 4 Talttauksen/vasaraporauksen säätövipu 5 Lisäkäsikahva 6 Syvyysrajoitin Työkalunpidin Laite on valinnaisesti saatavana 3 erilaisella työkalupitimellä: SDS-max Kuusikanta ja lukituskaari Ura-akseli 23

24 Kuvaus EHB 11 Virtakytkin Virtakytkimeen on liitetty käynnistyssuoja. Käynnistyssuoja vaikuttaa niin, että virtakytkimen painalluksen jälkeen poravasaran isku- tai kierrosluku kasvaa hitaasti. Käynnistyssuoja estää tai vähentää taltan poishyppäämisen tai poran jumiutumisen. Kierrosluvun esivalinnan säätöpyörä Kierrosluvun esivalinnan säätöpyörällä suoritetaan kierrosluvun esivalinta. Kierrosluvun alentaminen heikentää iskujärjestelmän iskua, esim. kaakeleiden poistossa vaaditulla tavalla. Talttauksen/vasaraporauksen säätövipu Talttauksen/vasaraporauksen säätövivulle on 3 asentoa, jotka on listattu alla. Kotelon nuoli ja sitä vastapäätä oleva symboli säätövivussa osoittavat valitun käyttötavan. Talttaus Vasaraporaus Paikoitus Käyttötavassa "Paikoitus" on mahdollista esim. pyörittää lattataltta käsin oikeaan työasentoon. 24

25 EHB 11 Kuvaus Lisäkäsikahva Pos. Nimitys 1 Kulmakahva (ei kaikissa laitteissa) 2 Säteiskahva 3 Kiristyspyörä (ei kaikissa laitteissa) 4 Kiinnityskappale Pro-Ergo -lisäkäsikahvaa voidaan säätää monipuolisesti ja se mahdollistaa jokaisessa työasennossa turvallisen ja väsymättömän otteen. Lisäkäsikahvaan kuuluvat kulmakahva ja säteiskahva. Säätömahdollisuudet: Koko lisäkäsikahvaa voidaan kääntää portaattomasti 360. Kulmakahvaa voidaan kääntää 22,5 :n välein n. 270 (ei kaikissa laitteissa). Säteiskahva voidaan ruuvata kiinni lisäkäsikahvaan tai kotelon kylkiin. Syvyysrajoitin Syvyysrajoittimen ansiosta poraussyvyys on säädettävissä portaattomasti. 25

26 Kuljetus EHB 11 6 Kuljetus VAROITUS Väärä ja asiaton käsittely voi johtaa loukkaantumisiin tai vakaviin aineellisin vahinkoihin. Lue ja noudata kaikkia tämän käyttöohjeen turvallisuusohjeita, katso luku Turvallisuus. Laitteen kuljetus Laitteen kuljetus tapahtuu mukana tulleessa kantolaukussa. 1. Poista työkalu. 2. Käännä kulmakahva taakse (ei kaikissa laitteissa). 3. Jos säteiskahva on asennettu koteloon, ruuvaa se irti ja kiinnitä se lisäkäsikahvaan. 4. Aseta laite kantolaukkuun. 5. Vyyhditä liitosjohto ja aseta kantolaukkuun. Ohje: Liitosjohtoa ei saa taittaa! 6. Laita työkalut kantolaukkuun. 7. Aseta kantolaukku soveltuvaan kuljetusvälineeseen. 8. Varmista kantolaukku, ettei se kaadu, putoa tai luisu paikaltaan. 26

27 EHB 11 Käyttö 7 Käyttö VAROITUS Väärä ja asiaton käsittely voi johtaa loukkaantumisiin tai vakaviin aineellisin vahinkoihin. Lue ja noudata kaikkia tämän käyttöohjeen turvallisuusohjeita, katso luku Turvallisuus. 7.1 Ennen käyttöönottoa Laite on pakkauksesta poiston jälkeen käyttövalmis. Laitteen tarkastaminen Tarkasta laite ja kaikki komponentit vaurioiden varalta. Sähköverkon tarkastaminen Tarkasta, onko virtaverkossa tai rakennustyömaan jakelijassa oikea käyttöjännite (katso laitteen tyyppikilpi tai luku Tekniset tiedot). Tarkasta, onko virtaverkko tai rakennustyömään jakelija varmistettu voimassa olevien kansallisten normien ja säädöksien mukaan. 27

28 Käyttö EHB Laitteen säätäminen Käyttötapa Käyttötavan valitseminen VAROITUS Laitteen käynnistyminen käyttötavan vaihtamisen yhteydessä! Kontrolloimattomasta käynnistymisestä aiheutuva loukkaantumisvaara. Käytä talttauksen/vasaraporauksen säätövipua vain laitteen ollessa seisahduksissa. Pos. Nimitys 1 Talttauksen/vasaraporauksen säätövipu Tarkasta talttauksen/vasaraporauksen säätövivun asento. Jos asetus ei vastaa toivottua käyttötarkoitusta, vaihda talttauksen/ vasaporauksen säätövivun asetusta: Käännä talttauksen/vasaraporauksen säätövipua puoli kierrosta, kunnes se lukittuu. 28

29 EHB 11 Käyttö Kierrosluku Kierrosluvun säätäminen Pos. Nimitys 1 Kierrosluvun esivalinnan säätöpyörä Kierrosluvun säätäminen säätöpyörällä: Kierrä kierrosluvun esivalinnan säätöpyörää vastapäivään (-) kierrosluvun alentamiseksi. Kierrä kierrosluvun esivalinnan säätöpyörää myötäpäivään (+) kierrosluvun lisäämiseksi. 29

30 Käyttö EHB Lisäkäsikahva Lisäkäsikahvan sovittaminen Käytä laitetta vain lisäkäsikahvan kanssa. Säätömahdollisuudet löytyvät seuraavasta kuvasta. Kulmakahvan säätäminen Ohje: Kulmakahvaa ei ole kaikissa laitteissa. Pos. Nimitys 1 Kulmakahva 2 Kiristyspyörä 1. Kierrä kiristyspyörä auki vastapäivään. 2. Käännä kulmakahva haluttuun asentoon (huomioi lukitusasennot). 3. Kiristä kiristyspyörä myötäpäivään. 30

31 EHB 11 Käyttö Säteiskahvan asennon muuttaminen Pos. Nimitys 1 Säteiskahva 1. Kierrä säteiskahva irti vastapäivään. 2. Ruuvaa säteiskahva haluttuun asentoon (lisäkäsikahvaan tai koteloon). Lisäkäsikahvan kääntäminen Pos. Nimitys 1 Säteiskahva 2 Kuusioruuvi 3 Kiinnityskappale 4 Kuusioavain 1. Kierrä säteiskahva irti vastapäivään. 2. Avaa säteiskahvan kiinnityskappaleen kuusioruuvi kuusioavaimella. 3. Käännä lisäkäsikahva haluttuun asentoon. 4. Kiristä kuusioruuvi uudelleen. 5. Ruuvaa säteiskahva haluttuun asentoon (lisäkäsikahvaan tai koteloon). 31

32 Käyttö EHB Syvyysrajoitin Syvyysrajoittimen säätäminen Pos. Nimitys 1 Siipiruuvi 2 Syvyysrajoitin 1. Löysää siipiruuvi. 2. Vedä tai työnnä syvyysrajoitin haluamaasi kohtaan. 3. Kiristä siipiruuvi. 32

33 EHB 11 Käyttö 7.3 Työkalun vaihto Yleistä Yleiset ohjeet Voit vaihtaa työkalun ilman eri apuvälineitä. Ohjeita työkalujen käyttöön Käytä ainoastaan tyäkaluja, jotka ovat seuraavanlaisia: Työkalun on sovelluttava työkalupitimeen. Työkalun pään tulee olla kunnossa. Työkalun tulee olla riittävän terävä kimmoiskujen estämiseksi. Työkalun on sovelluttava suunniteltuun käyttötarkoitukseen SDS-max -työkalupidin Työkalun sisäänlaittaminen Pos. Nimitys 1 Työkalu 2 Työkalunpidin 1. Puhdista työkalun pää. 2. Aseta työkalu työkalupitimeen. 3. Käännä työkalua ja paina sitä sisään, kunnes työkalupidin lukittuu itsestään. 4. Vedä työkalua tarkastaaksesi lukituksen. 33

34 Käyttö EHB 11 Työkalun poistaminen Pos. Nimitys 1 Työkalu 2 Lukitusholkki 1. Työnnä lukitusholkkia taaksepäin. Lukitus aukeaa. 2. Vedä työkalu eteenpäin pois työkalupitimestä. 34

35 EHB 11 Käyttö Työkalupidin kuusiokantaisille työkaluille Työkalun sisäänlaittaminen Pos. Nimitys 1 Työkalu 2 Pidätysjousi 1. Puhdista työkalun pää. 2. Käännä pidätysjousi ulos. 3. Työnnä työkalu työkalunpitimeen vasteeseen asti. 4. Käännä pidätysjousi takaisin sisään. 5. Vedä työkalua tarkastaaksesi lukituksen. Työkalun poistaminen 1. Käännä pidätysjousi ulos. 2. Vedä työkalu työkalunpitimestä. 3. Käännä pidätysjousi takaisin sisään. 35

36 Käyttö EHB Työkalupidin ura-akselisille työkaluille Työkalun sisäänlaittaminen Pos. Nimitys 1 Työkalu 2 Lukituspultti 1. Puhdista työkalun pää. 2. Käännä lukituspulttia Työnnä työkalu työkalunpitimeen vasteeseen asti. Talttaa asentaessasi huomioi, että työkalun jyrsin on ura-akseliin päin. 4. Käännä lukituspultti 90 takaisin. 5. Vedä työkalua tarkastaaksesi lukituksen. Työkalun poistaminen 1. Käännä lukituspulttia Vedä työkalu työkalunpitimestä. 3. Käännä lukituspultti takaisin. 36

37 EHB 11 Käyttö 7.4 Käyttöönotto Laitteen liittäminen virransyöttöön Liitä laite vain 1-vaiheiseen vaihtovirtaan, katso liitäntäarvot luvusta Tekniset tiedot. HUOMIO Sähköinen jännite. Väärä jännite voi johtaa laitteen vahingoittumiseen. Tarkasta, vastaako virtalähteen jännite laitteen tietoja, katso luku Tekniset tiedot. VAROITUS Sähköinen jännite. Sähköiskusta loukkaantuminen. Tarkasta liitosjohto ja jatkojohto vaurion varalta. Käytä vain jatkojohtoja, joiden maadoitusliitin on liitetty pistokkeeseen ja kytkentään (vain suojausluokan I laitteet). 1. Jos tarpeen, yhdistä sallittu jatkojohto laitteeseen. Ohje: Katso sallitut jatkojohtojen pituudet ja poikkipinnat luvusta Tekniset tiedot. 2. Työnnä pistoke pistorasiaan. 37

38 Käyttö EHB 11 Laitteen käynnistys VAROITUS Kontrolloimattomasta laitteen käyttämisestä johtuva loukkaantumisvaara. Pidä aina molemmilla käsillä kiinni laitteesta ja ota tukeva asento. Pos. Nimitys 1 Virtakytkin Paina virtakytkintä. 7.5 Käytöstä poisto Laitteen sammuttaminen 1. Vapauta virtakytkin. 2. Odota, kunnes laite on täysin seisahtunut. 3. Laita laite siten pois, että se ei voi kaatua, pudota alas tai luisua pois. 4. Vedä pistoke pistorasiasta. 38

39 EHB 11 Huolto 8 Huolto VAROITUS Väärä ja asiaton käsittely voi johtaa loukkaantumisiin tai vakaviin aineellisin vahinkoihin. Lue ja noudata kaikkia tämän käyttöohjeen turvallisuusohjeita, katso luku Turvallisuus. 8.1 Huoltosuunnitelma Toimenpide Päivittäin ennen käyttöä 20 tunnin välein Kuukausit tain Tarkasta, että liitosjohto on moitteettomassa kunnossa vaihdata viallinen liitosjohto. * Kaikkien rakenneosien silmämääräinen tarkastus vahingoilta. Puhdista laite. Tarkasta työkalun sisäänlaittopää ja terät anna tarvittaessa teroittaa, takoa tai uusia. Voitele kiertokanki. Tarkasta työkalupidin kulumien varalta anna vaihtaa tarvittaessa. * * Anna Wacker Neuson asiakaspalvelun huollon hoitaa nämä työt. 39

40 Huolto EHB Huoltotyöt VAROITUS Sähköinen jännite. Sähköiskusta loukkaantuminen. Vedä pistoke aina pistorasiasta ennen laitteen käsittelyä. Työskentely työpajalla Tee huoltotyöt työpajan työpöydällä. Hyödyt siitä seuraavasti: Laite on suojassa työmaan lialta. Tasainen ja puhdas työtaso helpottaa työtä. Pienosat ovat paremmin näkyvillä eivätkä häviä niin helposti Laitteen puhdistaminen 1. Puhdista tuuletusaukko sopivalla apuvälineellä. 2. Pyyhi kotelo kostealla ja puhtaalla liinalla. 40

41 EHB 11 Huolto Kiertokangen voitelu Pos. Nimitys 1 Voitelunippa 1. Poista epäpuhtaudet voitelunipan alueelta. 2. Aseta täytetty käsitoiminen rasvapuristin voitelunippaan ja paina rasvaa kertaa. Ohje: Käytä voitelemiseen vain erityisvoiteluainetta, katso luku Tekniset tiedot. 3. Pyyhi voitelunipan alue puhtalla liinalla. 41

42 Huolto EHB Työkalunpitimen kuluneisuuden tarkastus Pos. A B Arvo 200 mm Maks. 6 mm 1. Aseta uusi työkalu paikalleen. Ohje: Käytä uutta työkalua mitataksesi työkalupitimen kuluneisuuden, ei työkalun kuluneisuutta. 2. Mittaa työkalun holkkuma 200 mm etäisyydellä sisäänvientikohdasta. Holkkuma saa olla maksimissaan 6 mm. Jos holkkuma on suurempi kuin 6 mm, työkalunpidin on vaihdettava uuteen. 42

43 EHB 11 Häiriönpoisto 9 Häiriönpoisto Seuraavassa taulukossa ovat mahdolliset häiriöt, niiden syyt ja poistaminen. Häiriö Syy Aputoimenpide Laite ei toimi 230 V:n laitteille: Tulojännite liian korkea (> 300 V) tai liian alhainen (< 80 V). Luo oikea jännite, tarvittaessa käytä jatkojohtoa, jossa riittävä halkaisija. Iskujärjestelmä jumittaa Pora jumiutuu 115 V:n laitteille: Tulojännite liian korkea (> 150 V) tai liian alhainen (< 45 V). Muuttaja on sammunut liian korkean lämpötilan takia. Liitosjohto katkennut. Korkea rasvakitka erittäin alhaisten lämpötilojen vuoksi. Liikkuvien rakenneosien kiinnileikkautuminen (esim. pidemmän kuivakäytön vuoksi). Porausreiässä liian paljon porauksessa syntynyttä purua. Häiritsevä raudoitusteräs. * Anna Wacker Neuson asiakaspalvelun huollon hoitaa nämä työt. Luo oikea jännite, tarvittaessa käytä jatkojohtoa, jossa riittävä halkaisija. Anna laitteen jäähtyä. Tarkasta liitosjohto, vaihdatuta viallinen. * Anna laitteen käydä lämpimäksi lämpimämmässä ympäristössä (esim. lämmitetyissä tiloissa). Vaihdata vialliset rakenneosat uusiin. * Vedä pora ulos ja poista purut. Tee porausreikä toiseen kohtaan. 43

44 Hävittäminen EHB Hävittäminen Kierrätä laite ja pakkaus ympäristöystävällisesti. Noudata hävittäessäsi alueellisia säädöksiä ja määräyksiä, esim. eurooppalaista sähkö- ja elektroniikkalaiteromudirektiiviä. Älä heitä laitetta jätteiden sekaan, vaan toimita se erilliseen keräyspisteeseen. 44

45 EHB 11 Lisävarusteet 11 Lisävarusteet Laitteelle on tarjolla laaja lisävarustevalikoima. Lisätietoja yksittäisistä lisävarusteista saat Internetistä osoitteesta 45

46 Tekniset tiedot EHB Tekniset tiedot 12.1 EHB 11 BL/BLM Nimitys Yksikkö EHB 11 BL EHB 11 BLM Tuotenro Pituus x leveys x korkeus mm 560 x 105 x x 105 x 245 Paino kg 11 11,7 Nimellisjännite V ~ Nimellistaajuus Hz Nimellisottoteho kw 1,38 Nimellisvirranotto A 7,5 Generaattoriteholle asetettu vähimmäisvaatimus yksittäisliittymällä Iskuluku elektronisesti säädettävissä Poran kierrosluku elektronisesti säädettävissä kw 3,3 min min Yksittäisiskuenergia J 19 Murtoteho (betoni C25) kg/h 600 Työkalunpidin Hex 19 x 82,5 SDS-max Erityisvoiteluaine Käyttölaite Suojausluokka * Suojausluokka ** Äänenpainetaso L PA käyttöpaikalla *** Kiihdytyksen värähtelyn kokonaisarvo a hv **** Shell Retinax LX2 3-vaihemoottori II IP2X db(a) m/s 2 9,8 Epävarmuus K m/s 2 1,5 46

47 EHB 11 Tekniset tiedot * DIN EN 61140:n mukaan, selitys. ** DIN EN 60529:n mukaan. *** ISO 11201:n mukaan. ****Mitattu DIN EN ISO 5349 mukaisesti EHB 11 BL/BLM Nimitys Yksikkö EHB 11 BL EHB 11 BLM Tuotenro Pituus x leveys x korkeus mm 560 x 105 x x 105 x 245 Paino kg 11 11,7 Nimellisjännite V ~ Nimellistaajuus Hz Nimellisottoteho kw 1,2 Nimellisvirranotto A 13 Generaattoriteholle asetettu vähimmäisvaatimus yksittäisliittymällä Iskuluku elektronisesti säädettävissä Poran kierrosluku elektronisesti säädettävissä kw 3,3 min min

48 Tekniset tiedot EHB 11 Nimitys Yksikkö EHB 11 BL EHB 11 BLM Yksittäisiskuenergia J 19 Murtoteho (betoni C25) kg/h 600 Työkalunpidin Hex 19 x 82,5 SDS-max Erityisvoiteluaine Käyttölaite Suojausluokka * Suojausluokka ** Äänenpainetaso L PA käyttöpaikalla *** Kiihdytyksen värähtelyn kokonaisarvo a hv **** Shell Retinax LX2 3-vaihemoottori II IP2X db(a) m/s 2 9,8 Epävarmuus K m/s 2 1,5 * DIN EN 61140:n mukaan, selitys. ** DIN EN 60529:n mukaan. *** ISO 11201:n mukaan. ****Mitattu DIN EN ISO 5349 mukaisesti. 48

49 EHB 11 Tekniset tiedot 12.3 EHB 11 BLS Nimitys Yksikkö EHB 11 BLS Tuotenro Pituus x leveys x korkeus mm 620 x 105 x 245 Paino kg 11,5 Nimellisjännite V ~ Nimellistaajuus Hz Nimellisottoteho kw 1,2 Nimellisvirranotto A 13 Generaattoriteholle asetettu vähimmäisvaatimus yksittäisliittymällä Iskuluku elektronisesti säädettävissä Poran kierrosluku elektronisesti säädettävissä kw 3,3 min min Yksittäisiskuenergia J 19 Murtoteho (betoni C25) kg/h 600 Työkalunpidin Suuri ura-akseli koko 19 Erityisvoiteluaine Käyttölaite Suojausluokka * Suojausluokka ** Äänenpainetaso L PA käyttöpaikalla *** Kiihdytyksen värähtelyn kokonaisarvo a hv **** Shell Retinax LX2 3-vaihemoottori II IP2X db(a) 93 m/s 2 9,8 Epävarmuus K m/s 2 1,5 * DIN EN 61140:n mukaan, selitys. ** DIN EN 60529:n mukaan. *** ISO 11201:n mukaan. ****Mitattu DIN EN ISO 5349 mukaisesti. 49

50 Tekniset tiedot EHB Jatkojohto VAROITUS Sähköinen jännite. Sähköiskusta loukkaantuminen. Tarkasta liitosjohto ja jatkojohto vaurion varalta. Käytä vain jatkojohtoja, joiden maadoitusliitin on liitetty pistokkeeseen ja kytkentään (vain suojausluokan I laitteet, katso luku Tekniset tiedot). Käytä ainoastaan sallittuja jatkojohtoja, katso luku Turvallisuus. Katso tarvittava jatkojohdon poikkipinnan halkaisija seuraavasta taulukosta: Ohje: Laitteesi tyyppikuvaus ja jännite löytyvät tyyppikilvestä ja luvusta Tekniset tiedot tuotenumeron kohdalta. Jännite [V] Jatke [m] Poikkipinta [mm 2 ] ~ < 8 1,5 < 13 2,5 < 20 4,0 < 30 6, ~ < 27 1,5 < 44 2,5 < 70 4,0 < 105 6,0 Esimerkki Sinulla on EHB 11 BLM/230 ja haluat käyttää 50 m:n pituista jatkojohtoa. Laitteella on 230 V:n tulojännite. Taulukon mukaan jatkojohdon poikkipinnan on oltava 4,0 mm 2. 50

51 EY-vaatimustenmukaisuusvakuutus Valmistaja Wacker Neuson SE Preußenstraße 41, München Tuote Tyyppi EHB 11 BL EHB 11 BLM EHB 11 BLS Tuotetyyppi Murtovasara/poravasara Tuotenro , , , , , , , , Paino kg 11 11,7 11,5 Mitattu äänenvoimakkuuden taso Taattu äänenvoimakkuuden taso db(a) db(a) Vaatimustenmukaisuuden arviointimenetelmät 2000/14/EY:n mukaan, liite VIII, 2005/88/EY seuraavassa tarkastuspisteessä: VDE Prüf- und Zertifizierungsinstitut, Merianstraße 28, Offenbach/Main Direktiivit ja normit Tässä vakuutamme, että tämä tuote vastaa seuraavien asiaankuuluvien direktiivien ja normien määräyksiä ja vaatimuksia: 98/37/EY, alk: 2006/42/EY, 2006/95/EY, 2000/14/EY, 2005/88/EY, 2004/108/EY, EN 61000, EN Teknisistä asiakirjoista vastaava: Axel Häret München, Franz Beierlein Tuotehallinnan johtaja Dr. Michael Fischer Johto tutkimus ja kehitys

52

53 UL Certificate

54

55 13 Sanasto 13 Sanasto Suojausluokka Sähköiskulta suojauksen standardin DIN EN mukainen suojausluokka luokittelee sähkölaitteet turvallisuustoimenpiteiden kannalta. Suojausluokkia on neljä: Suojausluokka Merkitys 0 Peruseristyksen lisäksi ei erillistä suojaa. Ei maadoitusliitintä. Pistoliitäntä ilman maadoituskontaktia. I II III Kaikilla sähköä johtavilla kotelon osilla kytkentä maadoitusliittimeen. Maadoituskontaktillinen pistoliitäntä. Vahvistettu tai kaksoiseristys (suojaeristys). Ei liitäntää maadoitusliittimeen. Pistoliitäntä ilman maadoituskontaktia. Laitteet toimivat pienoisjännitteellä (< 50 V). Kytkentä maadoitusliittimeen ei ole tarpeen. Pistoliitäntä ilman maadoituskontaktia. 55

56 13 Sanasto Kotelointiluokka IP Standardin DIN EN mukainen kotelointiluokka ilmoittaa sähkölaitteiden soveltuvuuden tiettyihin ympäristöolosuhteisiin ja suojan vaaroja vastaan. Kotelointiluokka määritellään IP-koodilla standardin DIN EN mukaan. 1. numeron merkitys: Suojaus vaarallisten osien koskemista vastaan. Suojaus vieraiden esineiden sisäänpääsyä vastaan. 0 Ei suojattu kosketusta vastaan. Ei suojattu vieraita esineitä vastaan. 1 Suojattu käden selällä koskettamista vastaan. Suojattu suuria vierasesineitä vastaan, joiden halkaisija on > 50 mm. 2 Suojattu sormella koskettamista vastaan. Suojattu keskisuuria vierasesineitä vastaan (halkaisija > 12,5 mm). 3 Suojattu koskettamista vastaan työkalulla (halkaisija > 2,5 mm). Suojattu pieniä vierasesineitä vastaan (halkaisija > 2,5 mm). 4 Suojattu koskettamista vastaan johdolla (halkaisija > 1 mm). Suojattu raemaisia vierasesineitä vastaan (halkaisija > 1 mm). 5 Suojattu koskettamista vastaan. Suojattu sisäosan pölykerrostumia vastaan. 6 Suojattu kokonaan kosketusta vastaan. Suojattu pölynpääsyä vastaan. Koodi Koodi 2. numeron merkitys: Suojaus sisäänpääsevää vettä vastaan 0 Ei suojattu sisäänpääsevää vettä vastaan. 1 Suojattu pystystä tippuvaa vettä vastaan. 2 Suojattu vinosti tippuvaa vettä vastaan (15 kallistus). 3 Suojattu roiskevettä vastaan (60 kallistus). 4 Suojattu vesiruiskulta joka suunnasta. 5 Suojattu vesiruiskun joka suunnasta. 6 Suojattu suurpaineruiskuvettä vastaan (tulva). 7 Suojattu väliaikaista veteen upotusta vastaan. 8 Suojattu pysyvää veteen upotusta vastaan. 56
