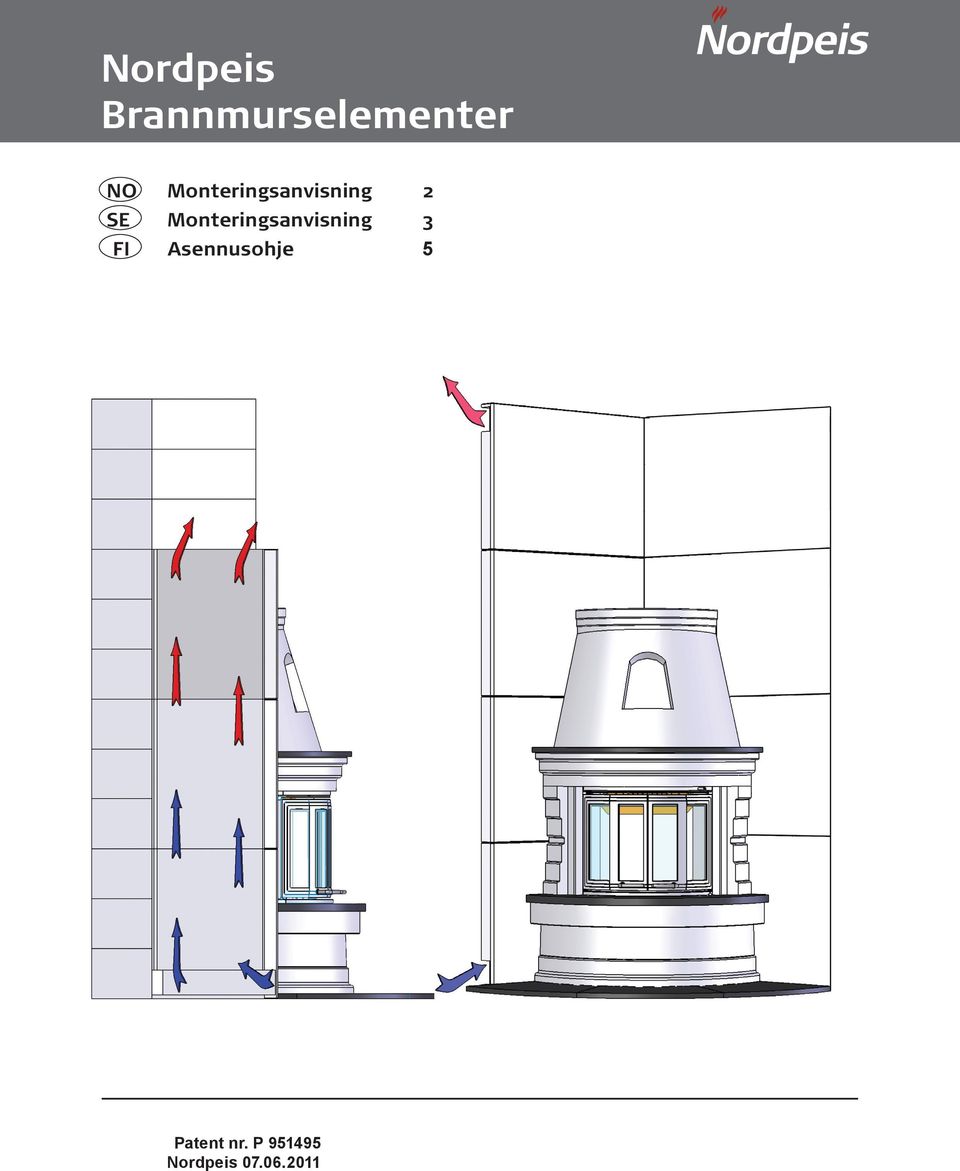

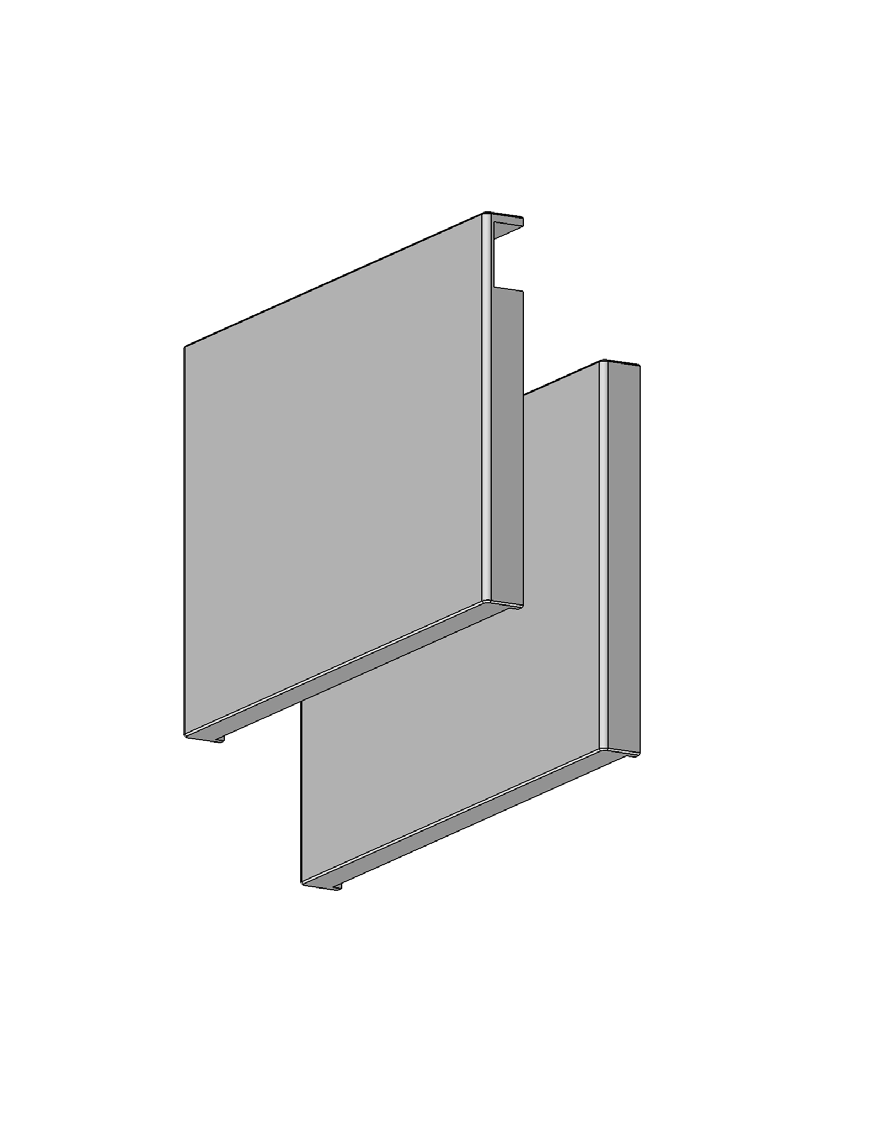

1 Nordpeis Brannmurselementer NO SE FI Monteringsanvisning Monteringsanvisning sennusohje Patent nr. P Nordpeis

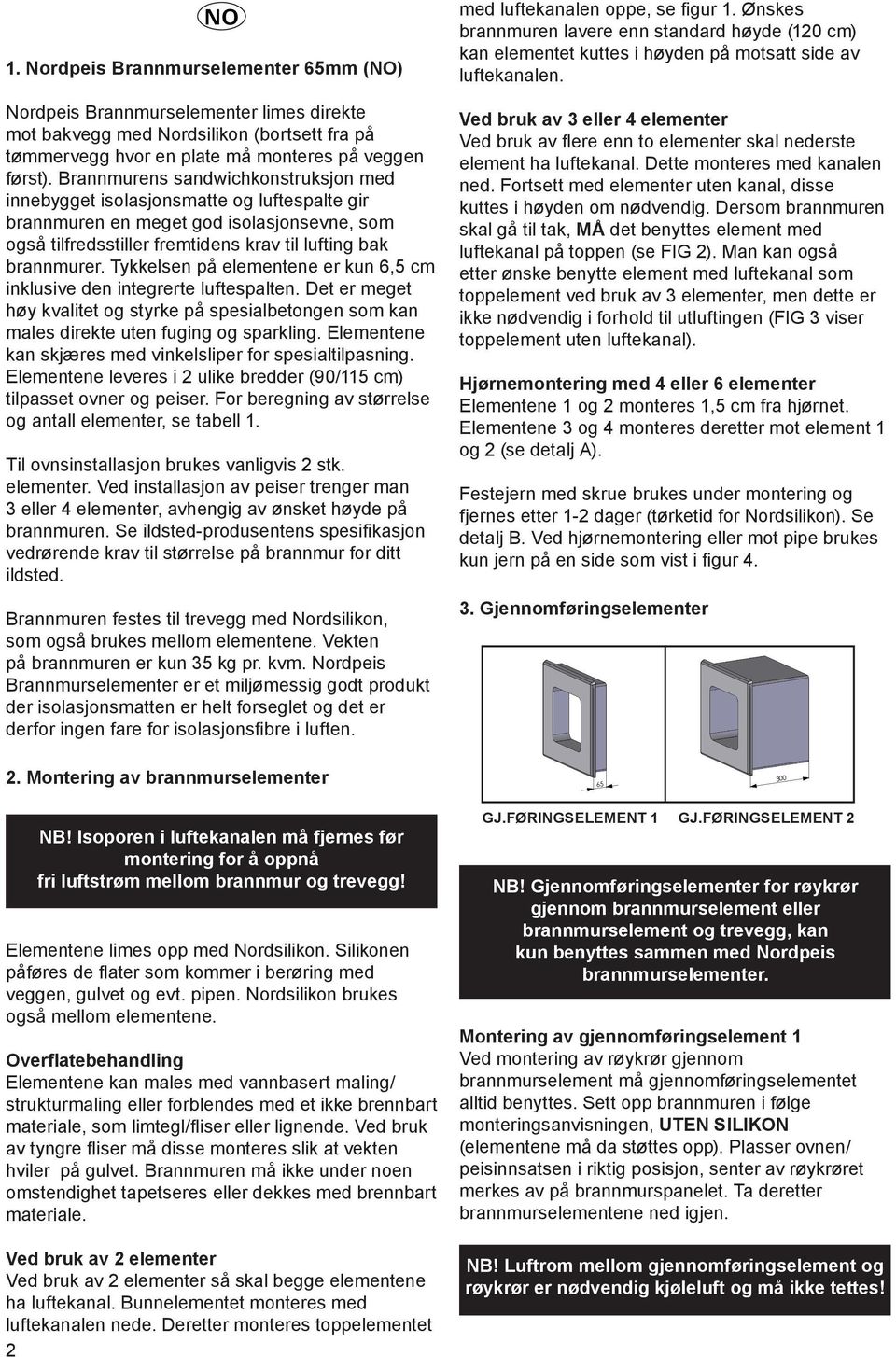

2 NO 1. Nordpeis Brannmurselementer 65mm (NO) Nordpeis Brannmurselementer limes direkte mot bakvegg med Nordsilikon (bortsett fra på tømmervegg hvor en plate må monteres på veggen først). Brannmurens sandwichkonstruksjon med innebygget isolasjonsmatte og luftespalte gir brannmuren en meget god isolasjonsevne, som også tilfredsstiller fremtidens krav til lufting bak brannmurer. Tykkelsen på elementene er kun 6,5 cm inklusive den integrerte luftespalten. Det er meget høy kvalitet og styrke på spesialbetongen som kan males direkte uten fuging og sparkling. Elementene kan skjæres med vinkelsliper for spesialtilpasning. Elementene leveres i 2 ulike bredder (90/115 cm) tilpasset ovner og peiser. For beregning av størrelse og antall elementer, se tabell 1. Til ovnsinstallasjon brukes vanligvis 2 stk. elementer. Ved installasjon av peiser trenger man 3 eller 4 elementer, avhengig av ønsket høyde på brannmuren. Se ildsted-produsentens spesifikasjon vedrørende krav til størrelse på brannmur for ditt ildsted. Brannmuren festes til trevegg med Nordsilikon, som også brukes mellom elementene. Vekten på brannmuren er kun 35 kg pr. kvm. Nordpeis Brannmurselementer er et miljømessig godt produkt der isolasjonsmatten er helt forseglet og det er derfor ingen fare for isolasjonsfibre i luften. med luftekanalen oppe, se figur 1. Ønskes brannmuren lavere enn standard høyde (120 cm) kan elementet kuttes i høyden på motsatt side av luftekanalen. Ved bruk av 3 eller 4 elementer Ved bruk av flere enn to elementer skal nederste element ha luftekanal. Dette monteres med kanalen ned. Fortsett med elementer uten kanal, disse kuttes i høyden om nødvendig. Dersom brannmuren skal gå til tak, MÅ det benyttes element med luftekanal på toppen (se FIG 2). Man kan også etter ønske benytte element med luftekanal som toppelement ved bruk av 3 elementer, men dette er ikke nødvendig i forhold til utluftingen (FIG 3 viser toppelement uten luftekanal). Hjørnemontering med 4 eller 6 elementer Elementene 1 og 2 monteres 1,5 cm fra hjørnet. Elementene 3 og 4 monteres deretter mot element 1 og 2 (se detalj ). Festejern med skrue brukes under montering og fjernes etter 1-2 dager (tørketid for Nordsilikon). Se detalj B. Ved hjørnemontering eller mot pipe brukes kun jern på en side som vist i figur Gjennomføringselementer 2. Montering av brannmurselementer NB! Isoporen i luftekanalen må fjernes før montering for å oppnå fri luftstrøm mellom brannmur og trevegg! Elementene limes opp med Nordsilikon. Silikonen påføres de flater som kommer i berøring med veggen, gulvet og evt. pipen. Nordsilikon brukes også mellom elementene. Overflatebehandling Elementene kan males med vannbasert maling/ strukturmaling eller forblendes med et ikke brennbart materiale, som limtegl/fliser eller lignende. Ved bruk av tyngre fliser må disse monteres slik at vekten hviler på gulvet. Brannmuren må ikke under noen omstendighet tapetseres eller dekkes med brennbart materiale. Ved bruk av 2 elementer Ved bruk av 2 elementer så skal begge elementene ha luftekanal. Bunnelementet monteres med luftekanalen nede. Deretter monteres toppelementet 2 GJ.FØRINGSELEMENT 1 GJ.FØRINGSELEMENT 2 NB! Gjennomføringselementer for røykrør gjennom brannmurselement eller brannmurselement og trevegg, kan kun benyttes sammen med Nordpeis brannmurselementer. Montering av gjennomføringselement 1 Ved montering av røykrør gjennom brannmurselement må gjennomføringselementet alltid benyttes. Sett opp brannmuren i følge monteringsanvisningen, UTEN SILIKON (elementene må da støttes opp). Plasser ovnen/ peisinnsatsen i riktig posisjon, senter av røykrøret merkes av på brannmurspanelet. Ta deretter brannmurselementene ned igjen. NB! Luftrom mellom gjennomføringselement og røykrør er nødvendig kjøleluft og må ikke tettes!

3 Utsparingen i elementet skal være 40,5x40,5 cm med senter i avmerket punkt. Følg pipeleverandørens beskrivelse for hull i pipe og montering av røykrør/røykstuss. Etter montering av røykstuss og evt. røykrør, monteres brannmuren med Silikon. Gjennomføringselementet monteres med silikon mot pipe og brannmur. Montering av gjennomføringselement 2 (FIG 6-7) Ved montering av røykrør gjennom brannmurselement og trevegg må gjennomføringselement 2 alltid benyttes. Sett opp brannmuren ifølge monteringsanvisningen, UTEN SILIKON (brannmuren må da støttes opp). Plasser ovnen/peisinnsatsen i riktig posisjon. Senter av røykrøret merkes av på brannmurspanelet. Bor eller slå en spiker gjennom brannmurspanelet i merket punkt, slik at punktet også blir synlig på treveggen bak. Ta deretter brannmuren ned igjen. Utsparingen i elementet skal være 40,5x40,5 cm med senter i avmerket punkt. Utsparing i trevegg gjøres for medfølgende avstandsramme (utvendig mål 49x49cm). Dybden på rammen tilpasses til lik tykkelse som treveggen, bruk sag. Pass på at membranen og vindsperren er intakte og tette etter montering dersom gjennomføringselementet benyttes i yttervegg. vstandsrammens hensikt er å sørge for 3 cm luft rundt gjennomføringselementet. Følg pipeleverandørens beskrivelse for hull i pipe og montering av røykstuss/røykrør. FIG 7. Trevegg B. Brannmurselement C. Pipe D. vstandsramme E. Gjennomføringselement 2. SE 1. Nordpeis Brandmurselement (SE) Nordpeis brandmurselement limmas direkt mot bakväggen med Nordsilikon (med undantag för timmervägg då en plåt måste monteras på väggen först). Brandmurens sandwichkonstruktion med en inbyggd isolermatta och luftspalt ger brandmuren en mycket god isoleringsförmåga, som även uppfyller kommande krav på luftning bakom brandmurar. Elementens tjocklek är endast 6,5 cm inklusive den integrerade luftspalten. Specialbetongen har mycket hög kvalité och hållfasthet och kan målas direkt utan fogning eller spackling. Elementen kan bearbetas med vinkelslip om särskild anpassning krävs. Elementen levereras i 2 olika bredder (90/115 cm) anpassade för kaminer och murspisar. Se tabell 1 för beräkning av storlek och antal element. Vid installation av kamin behövs normalt 2 element. Vid installation av murspisar behövs 3 eller 4 element, beroende på vilken höjd som önskas på brandmuren. Se eldstadstillverkarens specifikation angående tillhörande krav på storlek på brandmuren för din eldstad. Brandmuren fästs på träväggar med Nordsilikon, som också används mellan elementen. Brandmurens vikt är endast 35 kg/m2. Nordpeis brandmurselement är en miljömässigt bra produkt med helt förseglad isolermatta, vilket innebär att det inte finns någon risk för isolerfibrer i rumsluften. 2.Monteringsanvisning för brandmurselement OBS! Isoporen i luftkanalen måste tas bort före montering för att uppnå fri luftströmning mellan brandmur och trävägg! Elementen limmas upp med Nordsilikon. Silikonet stryks på de ytor som kommer i kontakt med väggen, golvet och eventuellt skorstenen. Nordsilikon används även mellan elementen. Ytbehandling Elementen kan målas med vattenbaserad målarfärg/ strukturfärg eller förblandas med ej brännbara material, som limtegel/kakel eller liknande. Om tyngre plattor används måste dessa monteras så att vikten vilar mot golvet. Brandmuren får inte under några förhållanden tapetseras eller täckas med brännbara material. Om 2 element används Om 2 element används, ska båda elementen ha luftkanal. Det undre elementet monteras med luftkanalen nederst. Därefter monteras det övre elementet med luftkanalen överst. Om en brandmur lägre än standardhöjden (120 cm) önskas kan elementen kapas i höjdled på motsatt sida av luftkanalen. Om 3 eller 4 element används Om fler än två element används ska det undre elementet var försett med luftkanal. Detta monteras med kanalen nederst. Fortsätt med element utan kanal, dessa kapas i höjdled om det behövs. Om brandmuren går ända upp till taket, MÅSTE element med luftkanal användas överst (se figur 2). Man kan också om så önskas använda element med luftkanal som övre element om 3 element används, men detta är inte nödvändigt för utluftningen (figur 3 visar övre element utan luftkanal). 3

4 Hörnmontering med 4 eller 6 element Elementen 1 och 2 monteras 1,5 cm från hörnet. Elementen 3 och 4 monteras därefter mot element 1 och 2 (se detalj ). Fästjärn med skruvar används vid montering och tas bort efter 1 2 dagar (torktid för Nordsilikon). Se detalj B. Vid hörnmontering eller mot skorsten används bara järn på en sida, såsom visas i figur 4. Genomföringselement träväggen bakom. Ta sedan ned brandmuren igen. Hålet i elementet ska vara 40,5 x 40,5 cm med centrum i markerad punkt. Hålet i träväggen görs för medföljande avståndsram (utvändigt mått 49 x 49cm). Ramens djup anpassas efter träväggens tjocklek, använd en såg. Kontrollera att plastskikt och vindspärr är hela och täta efter montering om genomföringselementet används i en yttervägg. vståndsramen är till för att ge en 3 cm bred luftspalt runt genomföringselementet. Följ skorstensleverantörens beskrivning om hål i skorsten och montering av rökrör/rökstos. G.FÖRINGSELEMENT G.FÖRINGSELEMENT 2 FIG 7. Trävägg B. Brandmurselement C. Skorsten D. vståndsram E. Genomföringselement 2 Obs! Genomföringselement för rökrör genom brandmurselement eller brandmurselement och trävägg, kan endast användas tilsammans med Nordpeis brandmurselementer. Montering av genomföringselement 1 Vid montering av rökrör genom brandmurselement måste genomförinselementet alltid användas. Sätt upp brandmuren enligt monteringsanvisningen, UTN SILIKON (elementen måste då ha stöd). Placera kaminen/spisinsatsen i rätt läge. Rökrörets centrum markeras på brandmurspanelen. Ta sedan ned brandmurselementen igen. Hålet i elementet ska vara 40,5 x 40,5 cm med centrum i markerad punkt. Följ skorstensleverantörens beskrivning om hål i skorsten och montering av rökrör/rökstos. Efter montering av rökstos och evetuellt rökrör, monteras brandmuren med silikon. Genomföringselementet monteras med silikon mot skorsten och brandmur. OBS! Luftspalt mellan genomföringselement och rökrör är nödvändigt för kylluft och får inte tätas! Montering av genomföringselement 2 FIG 6-7 Vid montering av rörkrör genom brandmurselement och trävägg måste genomföringselement 2 alltid användas. Sätt upp brandmuren enligt monteringsanvisningen UTN SILIKON (elementen måste då ha stöd). Placera kaminen/ spisinsatsen i rätt läge. Rökrörets centrum markeras på brandmurspanelen. Borra eller slå en spil genom brandmurspanelen i markerad punkt, så att punkten även syns på 4 FI 1. Nordpeis-palomuurielementti (FI) Nordpeis-palomuurielementti liimataan Nordsilikonliimalla suoraan takaseinään (poikkeuksena hirsiseinä, johon on ensin asennettava levy). Palomuurin kerrosrakenne, jossa on sisäänrakennettu eristysmatto ja ilmaväli, saa aikaan hyvän erityskyvyn, joka täyttää myös tulevat vaatimukset, jotka koskevat läpipuhallusta palomuurien takana. Elementti on vain 6,5 cm paksu sisäinen ilmaväli mukaan luettuna. Erikoisbetoni on erittäin korkealaatuista ja kestävää. Sitä voidaan maalata suoraan ilman saumausta tai tasoitusta. Elementtiä voidaan työstää kulmahiomalaitteella, jos tarvitaan erityistä sovitusta. Elementti on saatavilla kahtena eri leveytenä (90/115 cm) takan mukaan. Katso elementtien koko- ja määrälaskelma taulukosta 1. Teräslevytulipesän asennuksessa tarvitaan yleensä kaksi elementtiä. Muurattujen takkojen asennuksessa tarvitaan kolme tai neljä elementtiä palomuurin halutun korkeuden mukaan. Katso takan valmistajan tiedot tulipesäsi palomuurin kokovaatimuksista. Palomuuri kiinnitetään puuseiniin Nordsilikonilla, jota käytetään myös elementtien välissä. Palomuurin paino on vain 35 kg/m2. Nordpeis-palomuurielementti on ympäristöystävällinen tuote, jossa on täysin umpioitu eristysmatto, minkä ansiosta huoneilmassa ei ole eristyskuitujen riskiä.

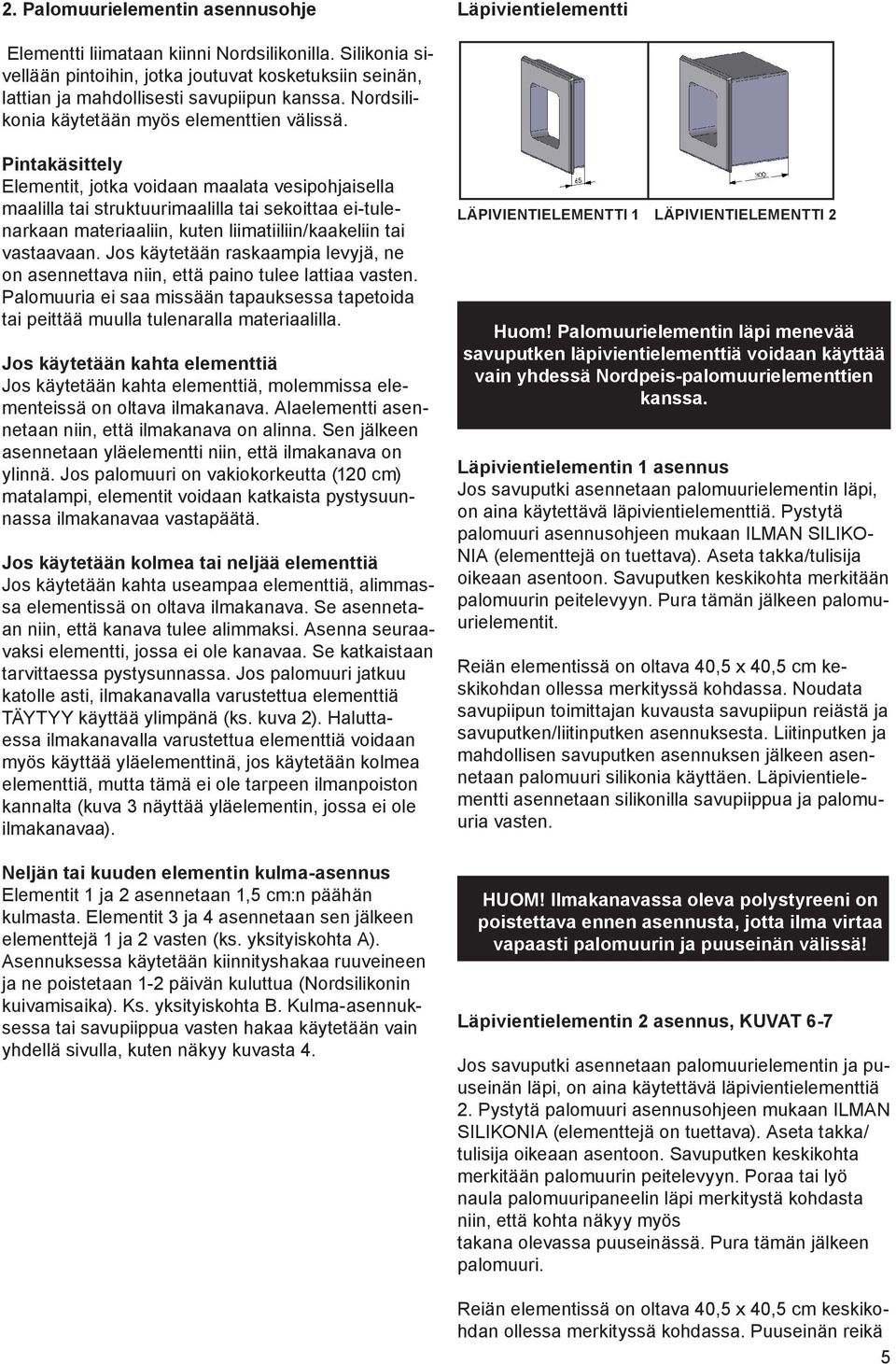

5 2. Palomuurielementin asennusohje Läpivientielementti Elementti liimataan kiinni Nordsilikonilla. Silikonia sivellään pintoihin, jotka joutuvat kosketuksiin seinän, lattian ja mahdollisesti savupiipun kanssa. Nordsilikonia käytetään myös elementtien välissä. Pintakäsittely Elementit, jotka voidaan maalata vesipohjaisella maalilla tai struktuurimaalilla tai sekoittaa ei-tulenarkaan materiaaliin, kuten liimatiiliin/kaakeliin tai vastaavaan. Jos käytetään raskaampia levyjä, ne on asennettava niin, että paino tulee lattiaa vasten. Palomuuria ei saa missään tapauksessa tapetoida tai peittää muulla tulenaralla materiaalilla. Jos käytetään kahta elementtiä Jos käytetään kahta elementtiä, molemmissa elementeissä on oltava ilmakanava. laelementti asennetaan niin, että ilmakanava on alinna. Sen jälkeen asennetaan yläelementti niin, että ilmakanava on ylinnä. Jos palomuuri on vakiokorkeutta (120 cm) matalampi, elementit voidaan katkaista pystysuunnassa ilmakanavaa vastapäätä. Jos käytetään kolmea tai neljää elementtiä Jos käytetään kahta useampaa elementtiä, alimmassa elementissä on oltava ilmakanava. Se asennetaan niin, että kanava tulee alimmaksi. senna seuraavaksi elementti, jossa ei ole kanavaa. Se katkaistaan tarvittaessa pystysunnassa. Jos palomuuri jatkuu katolle asti, ilmakanavalla varustettua elementtiä TÄYTYY käyttää ylimpänä (ks. kuva 2). Haluttaessa ilmakanavalla varustettua elementtiä voidaan myös käyttää yläelementtinä, jos käytetään kolmea elementtiä, mutta tämä ei ole tarpeen ilmanpoiston kannalta (kuva 3 näyttää yläelementin, jossa ei ole ilmakanavaa). Neljän tai kuuden elementin kulma-asennus Elementit 1 ja 2 asennetaan 1,5 cm:n päähän kulmasta. Elementit 3 ja 4 asennetaan sen jälkeen elementtejä 1 ja 2 vasten (ks. yksityiskohta ). sennuksessa käytetään kiinnityshakaa ruuveineen ja ne poistetaan 1-2 päivän kuluttua (Nordsilikonin kuivamisaika). Ks. yksityiskohta B. Kulma-asennuksessa tai savupiippua vasten hakaa käytetään vain yhdellä sivulla, kuten näkyy kuvasta 4. LÄPIVIENTIELEMENTTI 1 LÄPIVIENTIELEMENTTI 2 Huom! Palomuurielementin läpi menevää savuputken läpivientielementtiä voidaan käyttää vain yhdessä Nordpeis-palomuurielementtien kanssa. Läpivientielementin 1 asennus Jos savuputki asennetaan palomuurielementin läpi, on aina käytettävä läpivientielementtiä. Pystytä palomuuri asennusohjeen mukaan ILMN SILIKO- NI (elementtejä on tuettava). seta takka/tulisija oikeaan asentoon. Savuputken keskikohta merkitään palomuurin peitelevyyn. Pura tämän jälkeen palomuurielementit. Reiän elementissä on oltava 40,5 x 40,5 cm keskikohdan ollessa merkityssä kohdassa. Noudata savupiipun toimittajan kuvausta savupiipun reiästä ja savuputken/liitinputken asennuksesta. Liitinputken ja mahdollisen savuputken asennuksen jälkeen asennetaan palomuuri silikonia käyttäen. Läpivientielementti asennetaan silikonilla savupiippua ja palomuuria vasten. HUOM! Ilmakanavassa oleva polystyreeni on poistettava ennen asennusta, jotta ilma virtaa vapaasti palomuurin ja puuseinän välissä! Läpivientielementin 2 asennus, KUVT 6-7 Jos savuputki asennetaan palomuurielementin ja puuseinän läpi, on aina käytettävä läpivientielementtiä 2. Pystytä palomuuri asennusohjeen mukaan ILMN SILIKONI (elementtejä on tuettava). seta takka/ tulisija oikeaan asentoon. Savuputken keskikohta merkitään palomuurin peitelevyyn. Poraa tai lyö naula palomuuripaneelin läpi merkitystä kohdasta niin, että kohta näkyy myös takana olevassa puuseinässä. Pura tämän jälkeen palomuuri. Reiän elementissä on oltava 40,5 x 40,5 cm keskikohdan ollessa merkityssä kohdassa. Puuseinän reikä 5

6 tehdään mukana toimitettavaa välikehystä varten (ulkomitta 49 x 49cm). Kehyksen syvyys sovitetaan puuseinän paksuuden mukaan. Käytä tähän sahaa. Tarkista, että muovikerros ja tuulenesto ovat ehjät ja tiiviit asennuksen jälkeen, jos läpivientielementtiä käytetään ulkoseinässä. Välikehyksen tarkoitus on saada aikaan 3 cm:n levyinen ilmarako läpivientielementin ympärille. Noudata savupiipun toimittajan kuvausta savupiipun rei istä ja savuputken/liitinputken asennuksesta. KUV 7:. Puuseinä B. Palomuurielementti C. Savupiippu D. Välikehys E. Läpivientielementti 2 6

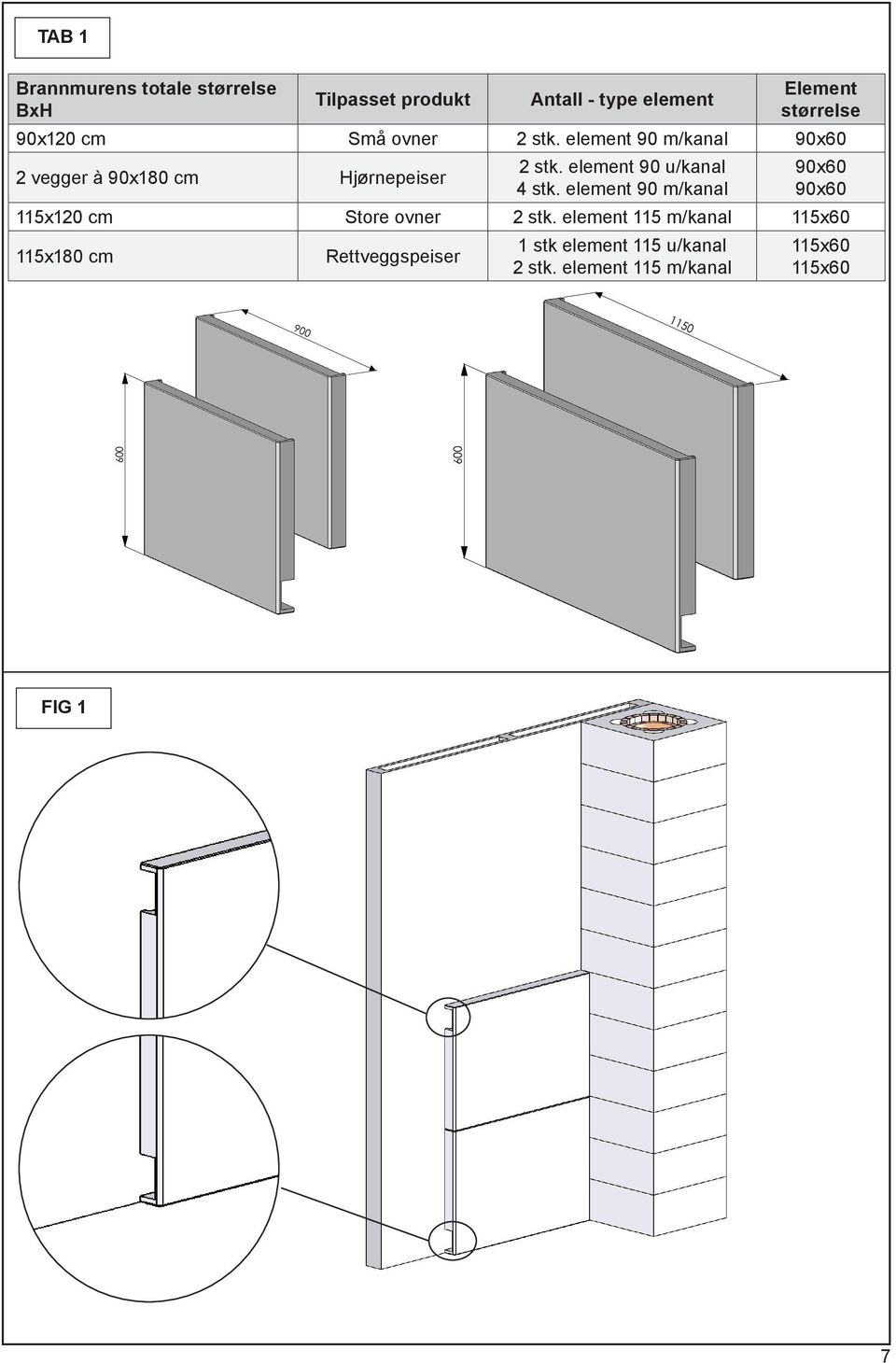

7 TB 1 Brannmurens totale størrelse BxH Tilpasset produkt ntall - type element Element størrelse 90x120 cm Små ovner 2 stk. element 90 m/kanal 90x60 2 vegger à 90x180 cm Hjørnepeiser 2 stk. element 90 u/kanal 4 stk. element 90 m/kanal 90x60 90x60 115x120 cm Store ovner 2 stk. element 115 m/kanal 115x60 115x180 cm Rettveggspeiser 1 stk element 115 u/kanal 2 stk. element 115 m/kanal 115x60 115x FIG 1 7

8 FIG 2 FIG 3 FIG 4 15 mm 3 & 4 1 & B B 8

9 FIG 5 FIG 6 FIG 7 B C E D 9

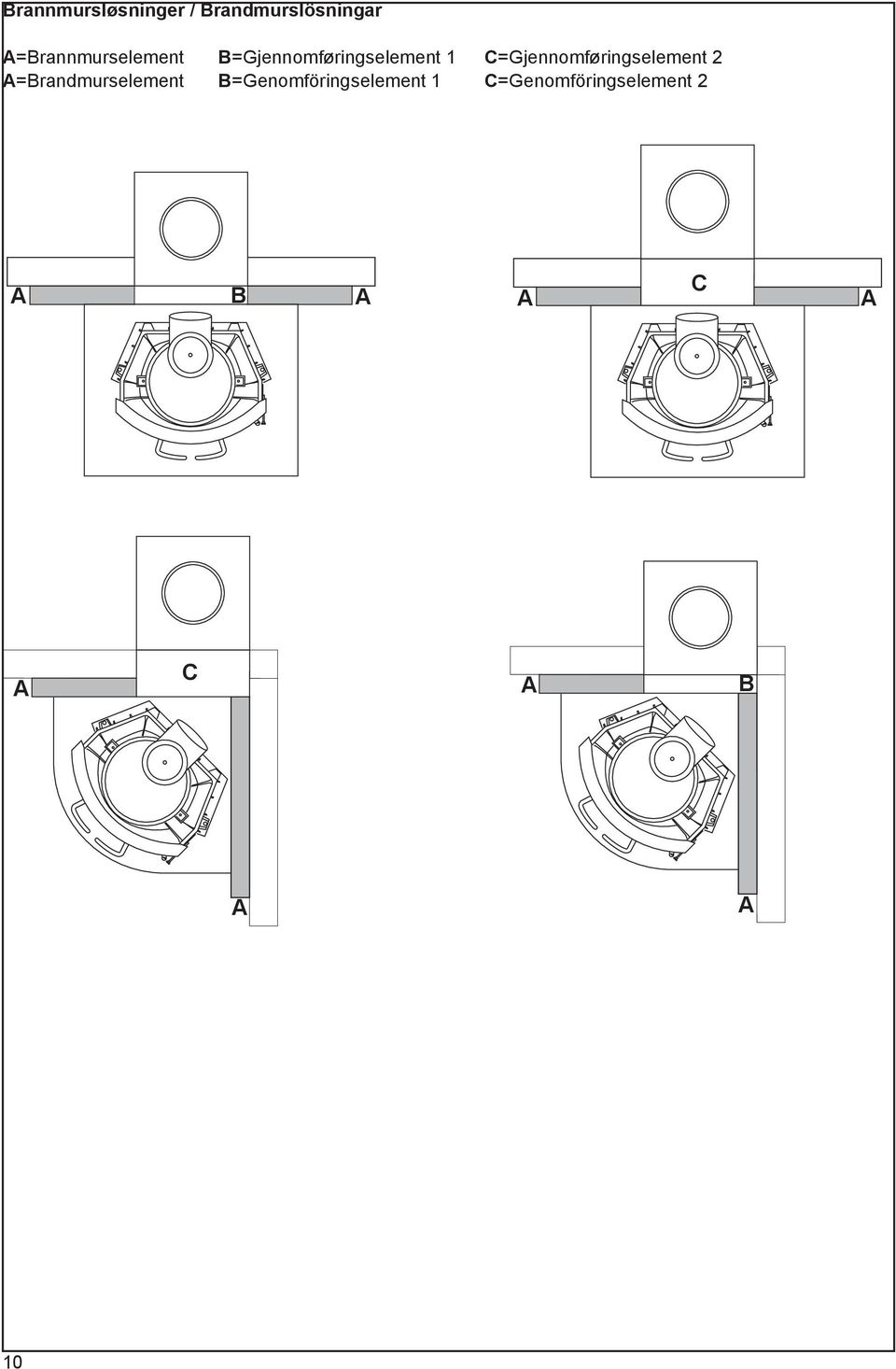

10 Brannmursløsninger / Brandmurslösningar =Brannmurselement B=Gjennomføringselement 1 C=Gjennomføringselement 2 =Brandmurselement B=Genomföringselement 1 C=Genomföringselement 2 B C C B 10

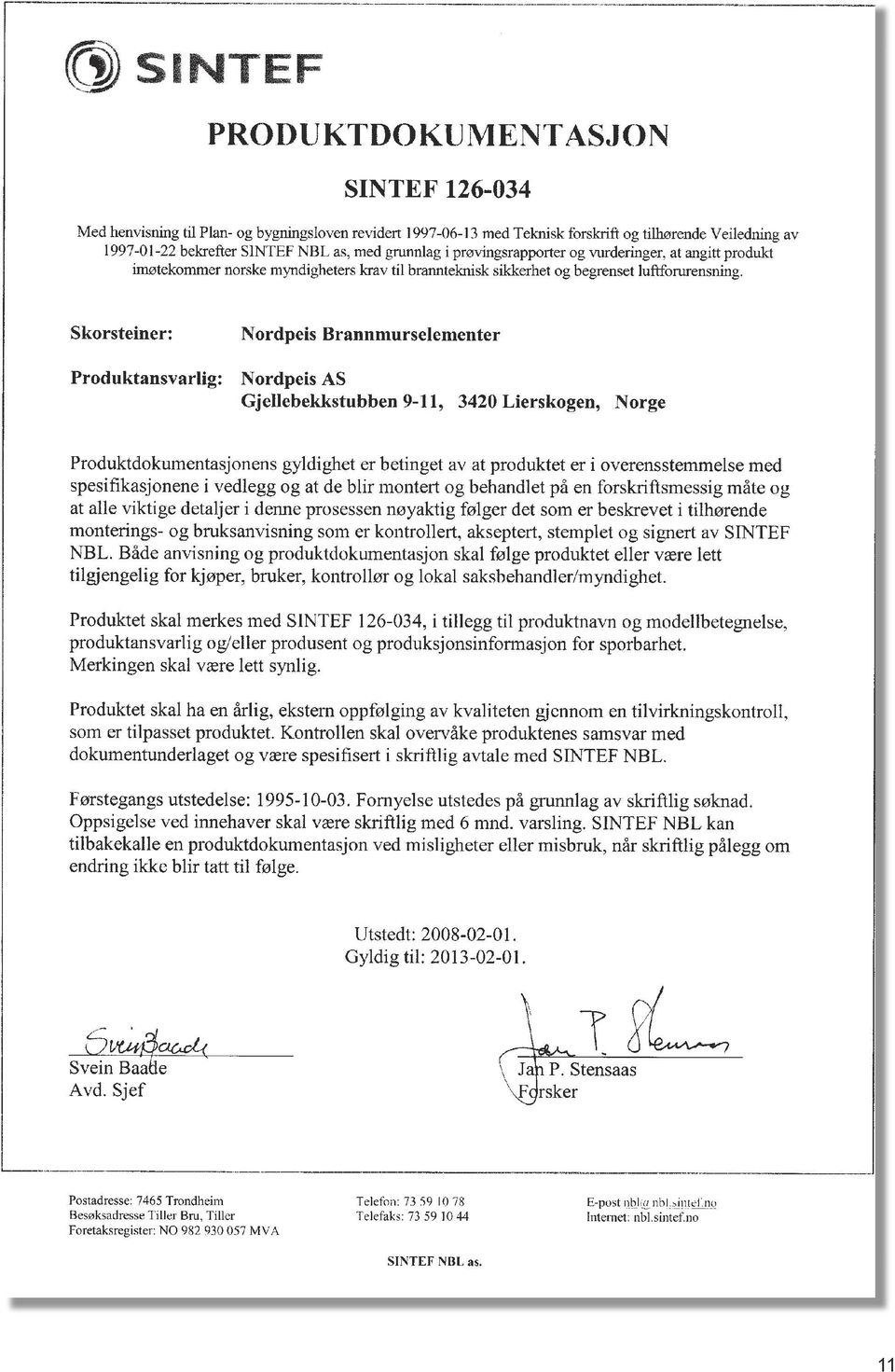

11 11

12 12 Nordpeis S, Gjellebekkstubben 9/11, N-3420 Lierskogen, Norway
