1 PERUSTUKSEN LÄMPÖOMINAISUUDET Olettamukset Rakenne: Legalett t ja pasiivipuurunko laatan päällä. 300mm EPS pohjaeriste Maapohja: Sora (lambda 3,0) saven päällä (lambda 1,4) Lämpötilaolosuhteet: Ulkolämpötila: "-26 astetta C 1-14 helmikuuta ennen sitä 10 vuotta suomen lämpötilavyöhyke 1 kuukausikeskilämpötilat. Sisälämpötila: 20 astetta C. Tulokset Oleelliset lämpötilat: Alin pintalämpötila sisällä = n. 18 astetta C. Korkein maalämpötila perustuksen alla: Lämmityskauden aikana = 9 astetta C Kesäkauden aikana = 9 astetta C (elokuussa) Energian kulutus / vuosi suomen 1 vyöhykkeessä: Kohta 6 (ulkoseinän yläosa, 0,5m ylöspäin) = 6,6kWh/m Kohta 7 (ulkoseinän alaosa, 0-0,5m) = 8,4kWh/m Kohta 8 (Sokkelin näkyvä osa ) = 7,3kWh/m Kohta 9 (maanpinta) = 40,1 kwh/m Yhteensä = 62,4kWh/m

2 Ulkolämpötila -26 astetta

3 Tammikuussa keskilämpötila -6 astetta

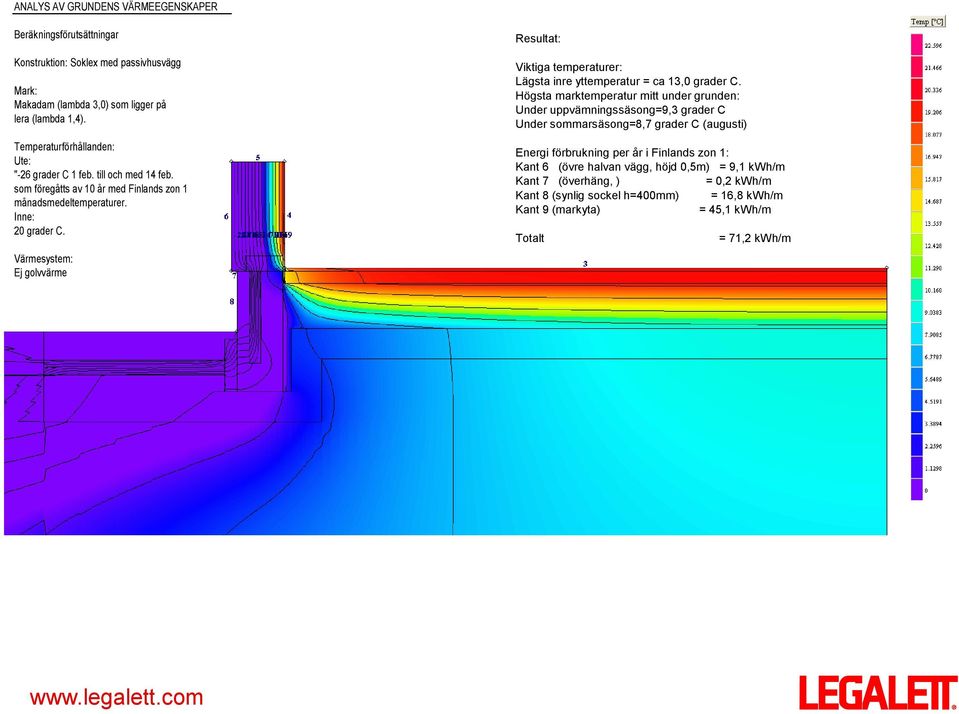

4 ANALYS AV GRUNDENS VÄRMEEGENSKAPER Beräkningsförutsättningar Konstruktion: Soklex med passivhusvägg Mark: Makadam (lambda 3,0) som ligger på lera (lambda 1,4). Temperaturförhållanden: Ute: "-26 grader C 1 feb. till och med 14 feb. som föregåtts av 10 år med Finlands zon 1 månadsmedeltemperaturer. Inne: 20 grader C. Värmesystem: Ej golvvärme Resultat: Viktiga temperaturer: Lägsta inre yttemperatur = ca 13,0 grader C. Högsta marktemperatur mitt under grunden: Under uppvämningssäsong=9,3 grader C Under sommarsäsong=8,7 grader C (augusti) Energi förbrukning per år i Finlands zon 1: Kant 6 (övre halvan vägg, höjd 0,5m) = 9,1 kwh/m Kant 7 (överhäng, ) = 0,2 kwh/m Kant 8 (synlig sockel h=400mm) = 16,8 kwh/m Kant 9 (markyta) = 45,1 kwh/m Totalt = 71,2 kwh/m

5 Ulkolämpötila -26 astetta

6 Tammikuussa keskilämpötila -6 astetta

7 ANALYS AV GRUNDENS VÄRMEEGENSKAPER Beräkningsförutsättningar Konstruktion: Betongfundament med trävägg Mark: Makadam (lambda 3,0) som ligger på lera (lambda 1,4). Temperaturförhållanden: Ute: "-26 grader C 1 feb. till och med 14 feb. som föregåtts av 10 år med Finlands zon 1 månadsmedeltemperaturer. Inne: 20 grader C. Värmesystem: Ej golvvärme Resultat: Viktiga temperaturer: Lägsta inre yttemperatur = ca 11,5 grader C. Högsta marktemperatur mitt under grunden: Under uppvämningssäsong=10,2 grader C Under sommarsäsong=9,3 grader C Energi förbrukning per år i Finlands zon 1: Kant 6 (vägg, höjd 1,0m) = 19,3 kwh/m Kant 7 (överhäng) = 0,1 kwh/m Kant 8 (Synlig sockel ) = 27,0 kwh/m Kant 9 (markyta) = 48,6 kwh/m Totalt = 95,0 kwh/m

8 Sisäseinään lämpötila on vain 11,5 astetta kun ulkona on mitoituslämpötila -26 astetta, mikä tarkoittaa, että suhteellinen kosteus huoneilmassa lähinnä seinää on kasvanut 8,5 astetta x 5% per aste = 42,5%. Tämä tarkoittaa, että jos huoneilman suhteellinen kosteus on 57,5% tai yli ja huoneessa on 20 asteen sisäilmalämpötila, niin seinän sisäpinnalle alkaa jo muodostua kondensaatiota. Kannattaa myös huomata, että lämpötilat, esimerkiksi ulkokulmat ja kaapien takana tulee olemaan selvästi alempi kuin mitä meidän laskelmat osoittavat. Juuri tästä syystä pitäisi tällaisia rakenteita karttaa.

9 PERUSTUKSEN LÄMPÖOMINAISUUDET Olettamukset Rakenne Legalett 50, betoniulkoseinäelementti laatan päällä : 200mm EPS pohjaeriste Maapohja: Sora (lambda 3,0) saven päällä (lambda 1,4) Lämpötilaolosuhteet: Ulkolämpötila: "-26 astetta C 1-14 helmikuuta ennen sitä 10 vuotta suomen lämpötilavyöhyke 1 kuukausikeskilämpötilat. Sisälämpötila: 20 astetta C. Lämmönjakojärjestelmä: Ilmakiertoinen lattialämmitys teho 30W/m2 ulkolämpötilan ollessa -26 astetta C. (50mm putket) Tulokset Oleelliset lämpötilat: Alin pintalämpötila sisällä = n. 22 astetta C. Korkein maalämpötila perustuksen alla: Lämmityskauden aikana =11 astetta C Kesäkauden aikana =11 astetta C (elokuussa) Energian kulutus / vuosi suomen 1 vyöhykkeessä: Kohta 6 (ulkoseinän yläosa, 0,5m ylöspäin) = 15,0 kwh/m Kohta 7 (ulkoseinän alaosa, 0-0,5m) = 15,0 kwh/m Kohta 8 (Sokkelin näkyvä osa ) = 9,0 kwh/m Kohta 9 (maanpinta) = 49,0 kwh/m Yhteensä = 88,0 kwh/m

10

11 Olettamukset: Legalett 50, Puuverhoiltu seinäelemetti 170mm Ilmakiertoinen lattialämmitys 30W/M2 Tulokset Oleelliset lämpötilat: Alin pintalämpötila sisällä = n. 18 astetta C. Korkein maalämpötila perustuksen alla: Lämmityskauden aikana =11 astetta C Kesäkauden aikana =11 astetta C (elokuussa) Energian kulutus / vuosi suomen 1 vyöhykkeessä: Kohta 6 (ulkoseinän yläosa, 0,5m ylöspäin) = 15,0 kwh/m Kohta 7 (uloseinän alaosa, 0-0,5m) = 22,0 kwh/m Kohta 8 (Sokkelin näkyvä osa ) = 16,0 kwh/m Kohta 9 (maanpinta) = 47,0 kwh/m Yhteensä = 100,0 kwh/m

12

13 Olettamukset: Lecaterm, tiilivuorattu puurunko Vesikiertoinen lattialämmitys 50W/m2 Tulokset: Oleelliset lämpötilat: Alin pintalämpötila sisällä = n. 19 astetta C. Korkein maalämpötila perustuksen alla: Lämmityskauden aikana =17 astetta C Kesäkauden aikana =15 astetta C (elokuussa) Energian kulutus / vuosi suomen 1 vyöhykkeessä: Kohta 6 (ulkoseinän yläosa, 0,5m ylöspäin) = 11,2 kwh/m Kohta 7 (uloseinän alaosa, 0-0,5m) = 11,3 kwh/m Kohta 8 (tiilen alapinta ) = 0,4 kwh/m Kohta 9 (Sokkelin näkyvä osa ) = 14,6kWh/m Kohta 10 (maanpinta) = 91,7 kwh/m Yhteensä = 129,2 kwh/m

14

15 Olettamukset: Socklex, tiilivuorattu puuseinä Vesikiertoinen lattialämmitys 50W/m2 Tulokset Oleelliset lämpötilat: Alin pintalämpötila sisällä = n. 17 astetta C. Korkein maalämpötila perustuksen alla: Lämmityskauden aikana =16,5 astetta C Kesäkauden aikana =14,7 astetta C (elokuussa) Energian kulutus / vuosi suomen 1 vyöhykkeessä: Kohta 6 (ulkoseinän yläosa, 0,5m ylöspäin) = 11,1 kwh/m Kohta 7 (uloseinän alaosa, 0-0,5m) = 10,7 kwh/m Kohta 8 (tiilen alapinta ) = 0,3 kwh/m Kohta 9 (Sokkelin näkyvä osa ) = 21,9 kwh/m Kohta 10 (maanpinta) = 94,1 kwh/m Yhteensä = 138,1 kwh/m

16
