1 PERI UP Rosett Flex Järjestelmäteline joustava - turvallinen - nopea

2 Painos 03/2008 PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Telefon +49 (0) Telefax +49 (0) Tärkeää: Käytettäessä tuotteitamme on lisäksi huomioitava kunkin maan omat turvallisuusmääräykset. Tämän esitteen kuvituksessa on käytetty valokuvia, jotka on otettu työmaan senhetkisestä työvaiheesta. Yksityiskohdat tuennoissa, muottisiteissä jne. saattavat olla vielä keskeneräisiä. Turvallisuusnäkökohdat ja kuormitusolosuhteet on tarkoin otettava huomioon. Normaaliin työmenetelmään tehtävä muutos aiheuttaa aina uuden tarkastelun lujuuslaskelmiin. Pidätämme itsellämme oikeuden teknisiin muutoksiin.

3 Sisällysluettelo Nopeasti asennetut turvalliset työskentelyalueet PERI UP täyttää teollisuuden vaatimukset 2 Järjestelmäteline uudenlaisella joustavuudella Yhtenäinen ruutumitoitus avaa paljon mahdollisuuksia 4 PERI UP Rosett - vahva liitos Korkea kuormituskapasiteetti jäykkyyden kautta 6 Itselukkiutuva vaakajuoksu Nopea, yksinkertainen ja turvallinen 8 Vaakajuoksut kaikkiin tarkoituksiin Niin kaiteeksi kuin materiaalien varastointiin 10 Lähtökohtana turvallisuus ja kustannustehokkuus Telinetasot ruutujärjestelmässä 12 Tasojen nopea asentaminen Tasot voidaan asentaa monella eri tavalla 14 Turvallisuustekijät huomataan jo kaukaa Keltainen varvaslauta 16 Pienillä lisäosilla merkittävä rooli PERI-liitososat takaavat joustavuuden 18 Juoksuliitin helpottaa telineen käyttöä Pyöreiden säiliöiden telineet yhtenäisellä sivusuojauksella 20 Työtasojen monipuoliset ulokkeet Rosetit ulokekonsolien päissä 22 Kulkutie jopa 90 m korkeuteen Porrastornit nopeaan asentamiseen 24 Työmaakulkutiet helposti asennettavilla askelmilla Käytännöllinen kulkutie myös työkalujen kanssa 26 Järjestelmätelineen osaluettelo 28 PERI ympäri maailmaa 40 1

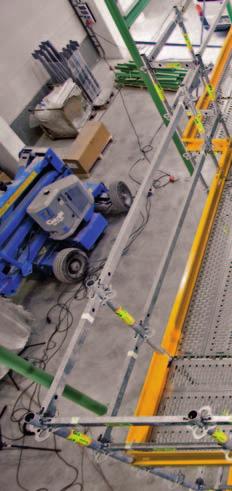

4 Nopeasti asennetut turvalliset työskentelyalueet PERI UP täyttää teollisuuden vaatimukset Teollisuudessa käytettävän telineen täytyy olla erittäin joustava. Samalla jokaisen asennetun tason tulee täyttää korkeimmat turvallisuudelle asetetut vaatimukset. Luonnollisesti teline täytyy myös voida asentaa nopeasti. Jotta nämä kolme tärkeää vaatimusta voitiin kohdata, laajennettiin PERI UP Rosett -järjestelmätelinettä uusilla osilla. Tuloksena syntyi joustava järjestelmäteline, joka ottaa huomioon lähes kaiken mahdollisen. PERI UP Rosett Flex ominaisuudet: Täydellinen mukautumiskyky Työturvallisuuden korkea taso Nopea asentaa Järjestelmätelineen mukautumiskyvyn ansiosta monimutkaisetkin toteutukset ovat nopeasti tehdyt. 2

5 Asennus- ja huoltotasot asennetaan vain paikkoihin, joissa niitä vaaditaan ja tarvitaan. Ympärikiertävät kaiteet ja varvaslaudat varmistavat työturvallisuuden korkean tason. 3

6 50 Järjestelmäteline uudenlaisella joustavuudella Yhtenäinen ruutumitoitus avaa paljon mahdollisuuksia Järjestelmätelineen pääosilla, kuten jatkosalot, juoksut ja telinetasot, on yhtenäinen 25 tai 50 cm:n ruutumitoitus pituus- ja leveyssuunnassa. Tällä järjestelyllä päästään työmaalla melkein mihin ratkaisuihin tahansa, jotka ovat olleet aikaisemmin mahdollisia vain telineputkilla ja putkiliittimillä. Valmiit ja helppokäyttöiset varvaslaudat voidaan laittaa tasoilla sekä sisä- että ulkoreunoille. Juoksuja ja tasoja on saatavilla eripituisina. Mikä mahdollistaa telineen käytön eri paikoissa tasojen maksimikuormitusarvojen rajoissa. PERI UP Rosett Flex ominaisuudet: Järjestelmämitat 25 ja 50 cm Metrinen ruutumitoitus täydelliseen joustavuuteen cm cm 4

7 Aukot ja putket kierretään järjestelmän vakiotasoilla, -kaiteilla ja -varvaslaudoilla. 5

8 PERI UP Rosett - vahva liitos Korkea kuormituskapasiteetti jäykkyyden kautta PERI UP kiinnityslevy, rosetti, antaa jopa kaksitoista liitosmahdollisuutta: neljä juoksua (UH) neljä juoksuvinosidettä (UBL) ja neljä rosett-vinosidettä (UBK) Vaakaliitosten jäykkyyden ansiosta pystyosien muodonmuutokset ovat erittäin pieniä. Tämän vuoksi saavutetaan suuria tolppakuormia, ja monissa tapauksissa vinosidontaa ei tarvita vaakajuoksut vahvistavat rakennetta riittävästi. Rosetin muodon ansiosta pystyosien pakkaaminen on helppoa, kun osat eivät vieri pois toistensa päältä Construction Approval PERI UP telinejärjestelmän rosetin on hyväksynyt, Deutsches Institut für Bautechnik. PERI UP Rosett sallii juoksun asentamisen 45 asteen kulmaan. 6

9 Saksan Rakennustekniikan Instituutin tyyppihyväksynnän Z suunnitteluarvot Juoksun momentti M y, d = 89,1 kncm M y P ki P ki ϕ Juoksun vaakavoima N d = 24,7 kn N h P ki = 2 M y 1 h ϕ PERI UP liitosten suuri jäykkyys mahdollistaa erittäin korkeat jalkakuormat. Juoksun leikkausvoima V y, d = 11,3 kn V Y V Y M y PERI UP Muut P ki Juoksun leikkausvoima V z, d = 30,4 kn V Z V Z Rosett-vinositeet (UBK) ovat tarpeellisia mm. ulokkeita tehtäessä. Tukivoima N v, d 9,6 kn N V Juoksuvinositeet (UBL) asennetaan suoraan juoksuissa oleviin reikiin. N V 7

10 Itselukkiutuva vaakajuoksu Nopea, yksinkertainen ja turvallinen PERI UP -järjestelmän itsestään lukkiutuva pää mahdollistaa nopean ja turvallisen asennuksen. Kun juoksun pää asetetaan rosettiin, kiila putoaa painovoiman ansiosta reikään ja lukitsee juoksun. Juoksujen suorakulmainen muoto estää telineputkien ja putkiliittimien avulla kiinnitettävien väärien osien asentamisen juoksuille. Juoksun itsestään lukkiutuva pää liittää juoksun jäykästi rosettiin. Itsestään lukittuva pää mahdollistaa juoksujen yksinkertaisen ja turvallisen asennuksen. Juoksu voidaan helposti asentaa turvallisesta paikasta. Kiila putoaa rosetin reikään painovoiman ansiosta ja lukkiutuu automaattisesti. 116 Liitoksen suuri jäykkyys syntyy kiilan 116 mm pitkästä tukipisteiden etäisyydestä. 8

11 Kapean profiilinsa ansiosta UH juoksuja voidaan kantaa useita kerrallaan. Juoksua voidaan käyttää useaan eri tarkoitukseen: Tasojen yläpuolella kaiteena Tasojen asennustukena Tämä vähentää erilaisten osien tarvetta. 9

12 Vaakajuoksut kaikkiin tarkoituksiin Niin kaiteeksi kuin materiaalien varastointiin Pituudet ja vaakasuuntaisten osien tyypit voidaan valita kuormituksen mukaan. Kaikilla juoksuilla on suorakulmainen profiili, mikä tekee osista noin 30 % kevyempiä kuin samoilla kuormitusarvoilla olevat pyöreät putket. Pieniin kuormituksiin ja tukiväleihin vakiojuoksu on riittävä. Suurempiin kuormituksiin käytetään vahvistettuja juoksuja. Juoksujen rakojen peittäminen ei ole tarpeellista. Millä tahansa juoksun pituudella, alue voidaan täydellisesti peittää järjestelmän vakiotelinetasoilla. Työskentelytaso kokonaan peitettynä PERI UP -vakiotasoilla. Kevyet juoksut kaiteina. Työskentelytasoilla käytetään kuormitusvaatimuksista riippuen joko vahvistettuja tai vakiojuoksuja. 10

13 Juoksu UH Vahvistetut UHV juoksut suunniteltu kevyenä rakenteena Kevyttä UH juoksua on saatavilla eripituisena 25 tai 50 cm:n jaolla. Tämä tarkoittaa, että kaikkia pituuksia voidaan käyttää niin kaiteina kuin tasojen kannattimina. Vahvistettu UHV juoksu on oikea valinta, kun tason kannattimen pituus on 1,50 m tai enemmän. Kuormasta riippuen, saatavilla on kaksi erilaista versiota. Paino [kg] F [kn] q [kn/m] Paino [kg] F [kn] q [kn/m] UH 25 1,40 18,5 50 2,00 18,5 75 2,60 6,3 18, ,40 4,5 9, ,00 3,3 4, ,80 3,3 4, ,10 2,6 2, ,50 2,1 1, ,80 1,8 1, ,50 1,4 0,7 UHV-L ,60 6,3 * 4, ,30 5,8 * 3,8 UHV ,10 13,3 19, ,80 11,6 13, ,00 9,9 * 8, ,80 9,0 * 6,9 * tuetaan sivusuunnassa telinetasoilla tai vastaavilla 11

14 Lähtökohtana turvallisuus ja kustannustehokkuus Telinetasot ruutujärjestelmässä Uusille PERI UP teollisuustasoille valittiin 25 cm leveys. Jotta järjestelmää käytettäessä työtasot tulevat kokonaan peitetyiksi, ilman yhtään rakoa. Tasoissa on nousemisen estävä kiinteä lukitusmekanismi sekä karkeakuvioinen pinta, joka estää liukastumisen. Asentamalla juoksu tasojen väliin, isot alueet voidaan jakaa pienemmiksi, jotta putkille tai tolpille saadaan sopivan kokoinen läpivienti telineessä. Tason pieni kokonaiskorkeus ja tarkkaan valittu leikkausprofiili mahdollistaa tasojen siirtämisen helposti käsin. Työskentelyalueet voivat olla täydellisesti peitetyt. Erilaiset teollisuuden rakenteet voidaan tehdä vakio-osista kasatun telineen päältä. 12

15 25 cm 50/75/100/125/150/200/250/300 cm UDI teollisuustasoja on saatavilla 50 cm:stä 3,0 m: iin 25 tai 50 cm:n jaoilla. Tason lukitsin aukeaa vetämällä ja lukittuu painovoiman ansiosta. Tämä tarkoittaa, että tason nouseminen on näin estetty. Taso asennetaan juoksun päälle. Tasojen asentamiseen ei vaadita erillisiä juoksuja. 13

16 Tasojen nopea asentaminen Tasot voidaan asentaa monella eri tavalla Juoksuja asennetaan tasojen kannattimiksi, sen mukaan miten päin ja minkä pituiset telinetasot halutaan asentaa. Putkien asennus voidaan tehdä turvalliselta ja aukottomalta työtasolta. Kun juoksu laitetaan telinetasojen väliin, voidaan tasoille valita sopiva asennussuunta. Tasojen läpi tulevia pystyputkia tai vinositeitä varten voidaan muodostaa pieniä aukkoja limittämällä tasoja. Telinetasojen joustavuus pystytään hyödyntämään monimutkaisissa teollisuuskohteissa, asennusnopeudesta tinkimättä. 14

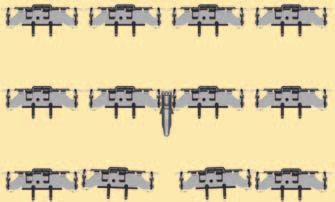

17 PERI UP teollisuustasot yksityiskohtaisesti: Tasojen limittäminen mahdollista (asennettaessa putkia tasojen läpi) Täydellinen ja aukoton suojaus kaikilla korkeuksilla Tasojen leveydet 25 ja 37,5 cm Kiinteä lukitusmekanismi tason nousemisen estämiseksi Helppo kantaa ja siirrellä Tasojen pinta karkea (ei-liukas) Telinetasot voidaan liittää toisiinsa telinetasoliittimen avulla Juoksu voidaan tarvittaessa asentaa telinetasojen väliin. Pienet läpiviennit hoituvat tasojen limittämisellä. max. 48 mm UDI terästasojen kuormitukset Pituus [cm] Paino [kg] DIN EN mukaan Kuormaluokka Sall. kuormitus [kn/m²] Suurin mahd. pintakuorma* [kn/m²] UDI 25 x 50 UDI 25 x 75 UDI 25 x 100 UDI 25 x 125 UDI 25 x 150 UDI 25 x 200 UDI 25 x 250 UDI 25 x 300 4,00 5,40 6,70 8,10 9,50 12,30 15,00 17, ,00 6,00 6,00 6,00 6,00 6,00 4,50 3,00 40,0 26,7 20,0 16,0 13,3 10,0 8,0 6,3 UDI 37,5 x 50 UDI 37,5 x 75 UDI 37,5 x 100 UDI 37,5 x 125 UDI 37,5 x 150 UDI 37,5 x 200 UDI 37,5 x 250 UDI 37,5 x 300 5,10 6,80 8,50 10,20 11,80 15,20 18,50 21, ,00 6,00 6,00 6,00 6,00 6,00 4,50 3,00 40,0 26,7 20,0 16,0 13,3 10,0 7,5 5,2 *ilman taipumarajoituksia 15

18 Turvallisuustekijät huomataan jo kaukaa Keltainen varvaslauta Varvaslaudat rajaavat työskentelytason kaikilta sivuilta. Huomiovärinsä ansiosta, valmis teline voidaan tarkastaa kauempaakin. Varvaslaudat takaavat turvallisuuden työtasoilla. Varvaslauta asennetaan aina kahden pystyputken väliin. Sitä voidaan käyttää myös nurkissa tällöin toinen varvaslauta käännetään toisin päin. Varvaslaudat eivät pala, ovat erittäin kevyitä ja voidaan helposti pakata päällekkäin. Helppo siirtäminen kevyen painon ja yksinkertaisen pakkaamisen ansiosta. 16

19 UPY 50 Välipituuksia varten voidaan UPY 50 ja UPY 75 laudat kiinnittää pidempiin varvaslautoihin pultin avulla. L UPY 75 L L + 25 cm L + 50 cm Kulkuaukon luukun aukaiseminen onnistuu, vaikka varvaslaudat olisivatkin vieressä. 17

20 Pienillä lisäosilla merkittävä rooli PERI liitososat takaavat joustavuuden PERI-liitoksilla, juoksut (juoksu-juoksulle) tai pystysalot (pysty-juoksulle) voidaan liittää käytössä olevien juoksujen päälle. Asentaminen on yksinkertaista: juoksut jaetaan niin, että telinetasot ja pystysalot voidaan asentaa järjestelmän vaatimalla tavalla. Tasot voidaan viedä hyvin lähelle esteitä. Tasojen reunat varmistetaan kaiteilla ja varvaslaudoilla. Työskentelytaso asennettu putken ympärille PERI-liitososien avulla. Tasot voidaan asentaa aukkojen ympärille vaatimusten mukaisesti. 18

21 Kaiteet ja varvaslaudat voidaan asentaa kaikenlaisiin olosuhteisin. Juoksu-juoksulle -liitin yhdellä tai kahdella liitosmahdollisuudella. Juoksun tappiliitin juoksuliitoksilla tai ilman. Juoksu-juoksulle -liitos. Pystysalko-juoksulle -liitos. 19

22 Juoksuliitin helpottaa telineen käyttöä Pyöreiden säiliöiden telineet yhtenäisellä sivusuojauksella Pyöreät rakenteet vaativat usein telineputkien ja putkiliittimien käyttöä. Rosett Flexiä käytettäessä teline voidaan tehdä vakio-osia käyttäen. Tämä pienentää huomattavasti telineen kasausaikaa. Telineen ulkopuolen sivusuojauksessa käytetään järjestelmään kuuluvia kaiteita ja varvaslautoja. Tasojen tukijuoksut asennetaan lohkoissa poikittain. Telinelohkojen väliin jäävä suunnikkaan muotoinen alue peitetään PERI UP UPD Täyttölevyllä. Vain yksi UPD Täyttölevy tarvitaan täyttämään erikokoisten pyöreiden rakennusten telineiden täytöt. PERI UPD Täyttölevy peittää telinetasojen väliin jäävät raot pyöreissä telineratkaisuissa. 20

23 0,50 m 30 Täyttölevy on kiinnitetty tukevasti vasemmanpuoleiseen juoksuun. Oikeanpuoleista osaa voi vapaasti kääntää ja sovittaa säteeseen sopivaksi. Pyöreän säiliön telineen kolmiosainen sivusuojaus on toteutettu järjestelmän vakio-osilla. 21

24 Työtasojen monipuoliset ulokkeet Rosetit ulokekonsolien päissä Ulokekonsoleiden avulla saadaan työskentelytasoista leveämpiä tai rakennuksen ja telineen välisistä raoista pienempiä. Industrial-tasot lukittuvat samalla tavoin konsoleihin kuin normaaleihin juoksuihin, ja näin myös konsoleita käytettäessä tason nouseminen on estetty. Konsolien päähän on mahdollista liittää juoksu tai pystysalko. Tämän ansiosta voidaan mm. telinetasojen sisänurkista tehdä täysin tiiviitä. Telineen sisäpuoliset konsolit pyöreän säiliön ympärillä. Telinetasot asennetaan juoksuille ja konsoleille. Rakennusten sisäkulmissa voi konsolit asentaa kahteen eri suuntaan samanaikaisesti - ilman korkoeroa. 22

25 Konsoli puolirosetilla pieniin seinäetäisyyksiin. Juoksut voidaan asentaa vasemmalle ja oikealle. Konsoli rosetilla Juoksut voidaan asentaa kolmeen suuntaan. Konsoli rosetilla ja liitostapilla Liittämään juoksut ja pystyt esimerkiksi kaiteiksi. Konsolien kuormitettavuustaulukko UCM 50 puolirosetilla UCM 75 puolirosetilla UCM 50-2 UCM 75-2 UCM 50 liitostapilla UCM 75 liitostapilla Pistekuorma F [kn] 3,9 3,9 3,9 3,9 3,9 3,9 F 23

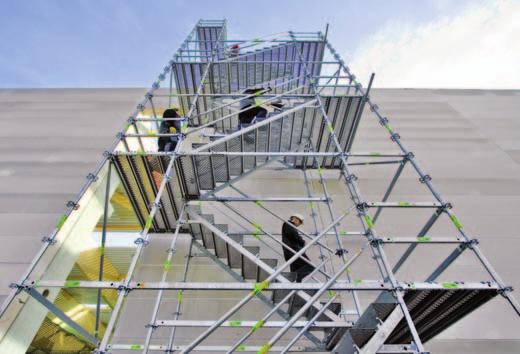

26 1,00 m 0,50 m 0,50 m Kulkutie jopa 90 m korkeuteen Porrastornit nopeaan asentamiseen PERI UP Rosett Flex porrastornit voidaan rakentaa jopa 90 m korkeiksi esikasattuja porrasyksiköitä käyttäen. Asentaminen on yksinkertaista ja nopeaa 75 cm leveän ja kestävän alumiiniportaan ansiosta. Sallittu kuormitus on 2,00 kn/m². Vastakkaisiin suuntiin menevissä portaissa jää pään yläpuolelle enemmän tilaa ja noustava matka on lyhyempi. Samaan suuntaan menevät portaat on suosituin asennusvaihtoehto, ja se mahdollistaa myös työskentelyn tasolta. Rakennuksen kerroskorkeuksiin sovittaminen onnistuu ulokekonsoleille asennettujen matalampien portaiden kanssa, joissa nousukorkeus on 50 tai 100 cm. Portaita voidaan käyttää myös työskentelytasojen keskellä tason korkeuden muuttuessa. 1,50 m 1,50 m 1,50 m Porras UAS 75x150/50T Porras UAS 75x150/50S Porras UAS 75x150/100 24

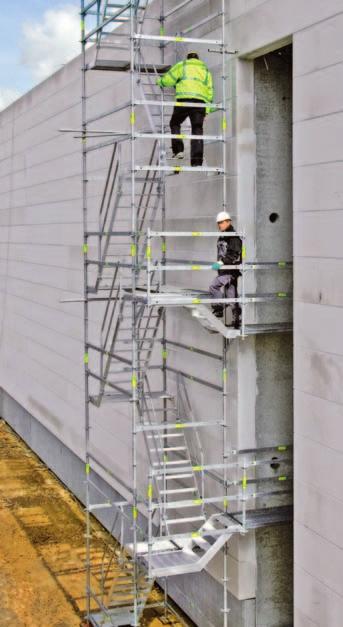

27 Ulokkeella oleva korkeuden sovitusporras jättää porrastornin lepotasot vapaiksi kulkua varten. Tasojen korkeussäätö rakennukseen meneviin kulkuteihin voidaan rakentaa riippumatta kerroskorkeudesta. 25

28 200 Työmaakulkutiet helposti asennettavilla askelmilla Käytännöllinen kulkutie myös työkalujen kanssa Työmaille, joissa portaalta vaaditaan suurempaa kuormituksen kestävyyttä ja helpompaa kulkua. PERI UP työmaakulkutie asennetaan 10-jalkaisena 100 tai 150 cm syvillä lepotasoilla. Yhdessä 100 cm leveiden askelmien kanssa, porrastorni tarjoaa helpon ja mukavan kulkemisen - tarpeeksi tilaa ohittaa. Kuormituksen kestävyys on 3,0 kn/m², ja porras voidaan rakentaa näin jopa 50 m korkeaksi. Asentaminen on yksinkertaista ja nopeaa. Reisilankkujen asentamisen jälkeen ladotaan porrasaskelmat, jotka lukittuvat asentamisen aikana toisiinsa. Nousun ylin askelma varmistaa aina koko systeemin lukituksen. Lepotasojen leveys voi olla joko 100 tai 150 cm. Porrastornit sopivat luontevasti työmaan pääkulkuteille. Sallittu kuormitus on 3,0 kn/m² Porraskulkutien maksimi henkilökuorma on 40 kn. Tämä tarkoittaa, että jopa 50 ihmistä voi käyttää portaita yhtä aikaa. 26

29 Askelmien ja tasojen karhea pinnan muoto vähentää talvella jään muodostumista tasoille. Pystytys ilman työkaluja Kevyet yksittäiset askelmat lukitsevat itse itsensä asennuksen aikana. 100 cm leveä porras mahdollistaa sujuvan liikkumisen työkalujen kanssa. 27

30 Paino kg Tuote nro Säätöjalka UJB 38-50/30 3, Irtoamaton säätömutteri, punainen Julkisivutelineisiin ja tukitorneihin ø 38 Lisätarvikkeet: Säätöjalan salpa UJS 1, Säätövara min. 45 max Säätömutteri, punainen ø 10 ø 17 Säätöjalka UJB 38-50/30 4, Irtoamaton säätömutteri, keltainen Julkisivutelineisiin ja tukitorneihin ø 38 Säätövara min. 45 max ø Lisätarvikkeet: Säätöjalan salpa UJS 1, Säätömutteri, keltainen ø 17 Säätöjalka TR 38-70/50 5, Irtoamaton säätömutteri, sink. Raskaampiin tuentoihin. ø Säätövara min. 47 max ø 21 Lisätarvikkeet: Säätöjalan salpa UJS 1, ø 19 ø 14 ø 10 28

31 Paino kg Tuote nro Tukipää TR 38-70/50, sink. 6, Irtoamaton säätömutteri, sink , ,5 ø ø ø 19 ø ø 10 ø 21 Haarukan maksimi kaltevuus = 4,4 % kaikkiin suuntiin. Haarukkapää TR 38-70/50 7, Irtoamaton säätömutteri, sink. Pitää yhden tai kaksi GT 24- tai VT 20K-palkkia tukevasti pystyssä.. ø 6, Säätövara min max Säätövara min. 51 max. 535 ø 38 Säätöjalan salpa UJS 1, Telineen nostoja varten. SW 19 Vaatii 19mm avaimen 29

32 Paino kg Tuote nro Aloituskappale UVB 24 2, Käytetään, kun halutaan kiinnittää juoksu säätömutterin lähelle. Mahdollistaa suurempia kuormituksia sekä asentamisen yhdellä henkilöllä ø 57 ø 13 ø ø 48,3 Jatkosalko UVR UVR 50 3, UVR 100 5, UVR 150 7, UVR , UVR , UVR , ø ø ø ø ø ø ø 11 ø 11 ø ø ø ø 11 ø 48,3 ø 48,3 ø 48,3 ø 48,3 ø 48,3 ø 48,3 Päätysalko UVH UVH 50 2, UVH 100 4, UVH 150 7, UVH 200 9, UVH , ø ø ø ø ø 11 ø ø 11 ø ø 11 ø 11 ø 48,3 ø 48,3 ø 48,3 ø 48,3 ø 48,3 30

33 Paino kg Tuote nro Juoksu UH Juoksu merkitty pituuden mukaan erivärisin tarroin L 25 ø L Tarra UH 25 1, UH 50 2, UH 75 2, valkoinen UH 100 3, valkoinen UH 125 4, UH 150 4, UH 200 6, valkoinen UH 250 7, punainen UH 300 8, musta UH , Juoksu UHV-L , Juoksu UHV-L , Ø Ø Lisätarvikkeet: Juoksuliitin UHA 0, Juoksu UHV Käytetään raskaissa kuormituksissa ø ø ø ø L UHV , UHV , UHV , UHV , Lisätarvikkeet: Juoksuliitin UHA 0,

34 L Paino kg Tuote nro Tappiliitin UH 1, ø Ø38 Ø H Juoksuliitin UHA 0, Käytetään liittämään juoksu toiseen juoksuun. Tuplajuoksuliitin UHA 1, Tuplajuoksuliitin UHA tapilla 1, Vinoside UBL Käytetään tukitorneissa. Vinositeet on merkitty pituuden mukaan erivärisin tarroin. ø 42,4 X L X H Tarra UBL 150/ 50 3, UBL 150/100 4, UBL 150/150 5, UBL 150/200 6, UBL 150/250 samanlainen kuin UBL 300/50 UBL 200/ 50 5, UBL 200/100 5, UBL 200/150 6, UBL 200/200 7, valkoinen UBL 250/50 samanlainen kuin UBL 200/150 UBL 250/100 6, UBL 250/150 7, UBL 250/200 8, punainen UBL 300/ 50 7, UBL 300/100 7, UBL 300/150 8, UBL 300/200 9, musta Muut pituudet pyydettävä erikseen. 32

35 L Paino kg Tuote nro Vinoside UBK Ulokkeiden yms. erikoisratkaisujen tekoon PERI UP Rosett -järjestelmässä. Vinositeet on merkitty pituuden mukaan erivärisin tarroin. ø 42,4 X L Y H L X H Tarra UBK 72/200 7, UBK 104/100 5, UBK 104/200 7, UBK 150/100 5, UBK 150/150 6, UBK 150/200 7, UBK 200/100 7, UBK 200/150 7, UBK 200/200 8, valkoinen UBK 250/100 8, UBK 250/150 8, UBK 250/200 9, punainen UBK 300/100 9, UBK 300/200 10, musta Muut pituudet pyydettävä erikseen. Vinoside UBH Tukitornien vaakasuuntaiseen jäykistämiseen. ø 48,3 X Muut pituudet pyydettävä erikseen. L X Y UBH 150/150 7, UBH 200/200 9, UBH 250/150 10, UBH 250/200 11, UBH 250/250 12, UBH 300/150 11, UBH 300/300 15,

36 Paino kg Tuote nro Telinetaso UDI Asennetaan juoksun UH tai UHV päälle. Karkeapintainen terästaso. L L Sallittu kuormitus UDI 25x 50 3, ,0kN/m 2 UDI 25x 75 5, ,0kN/m 2 UDI 25x100 6, ,0kN/m 2 UDI 25x125 8, ,0kN/m 2 UDI 25x150 9, ,0kN/m 2 UDI 25x200 12, ,0kN/m 2 UDI 25x250 15, ,5kN/m 2 UDI 25x300 17, ,0kN/m 2 Telinetaso UDI Asennetaan juoksun UH tai UHV päälle. Karkeapintainen terästaso. X L Sallittu kuormitus UDI 37,5x 50 5, ,0kN/m 2 UDI 37,5x 75 6, ,0kN/m 2 UDI 37,5x100 8, ,0kN/m 2 UDI 37,5x125 10, ,0kN/m 2 UDI 37,5x150 11, ,0kN/m 2 UDI 37,5x200 15, ,0kN/m 2 UDI 37,5x250 18, ,5kN/m 2 UDI 37,5x300 21, ,0kN/m 2 Telinetasoliitin UDC 0, Liittää kaksi UDI-tasoa alapuolelta yhteen Luukku UAF Asennetaan UH juoksujen päälle. UAF 50x 75 8, UAF 75x100 13, / / / 750 Lisätarvikkeet: Tikkaat UAF 200 3,

37 Paino kg Tuote nro Tikkaat UAF 200 3, Käytetään luukun UAF kanssa x 280 = Täyttölevy UPD 75 6, Sulkee telinelohkojen väliin jäävät raot pyöreiden rakennusten telineissä. 75 cm leveisiin telineisiin Varvaslauta UPY Liitetään pystysalkoihin tai telineputkeen Ø 48,3 mm. L L UPY 50 0, UPY 75 1, UPY 100 1, UPY 150 3, UPY 200 4, UPY 250 5, UPY 300 6, UPY 72 1, UPY 104 2,

38 Paino kg Tuote nro Ulokekonsoli UCM UCM 50 4, UCM 75 5, / / UCM 50 tapilla 5, UCM 75 tapilla 6, Ø / / UCM 50 puoli-rosetilla 4, UCM 75 puoli-rosetilla 5, / /

39 Paino kg Tuote nro Ulokekonsolin side UCM 7, / 750 Kaideliitin UPW 0, Mahdollistaa kaiteen UPG käyttämisen Rosett -järjestelmässä Lisätarvikkeet: Kaide UPG Kaide UPG Kaiteet on merkitty pituuden mukaan erivärisin tarroin. 23 L 23 ø 38 L Tarra UPG 150 2, UPG 200 3, valkoinen UPG 250 4, punainen UPG 300 4, musta UPG 400 9, Niveljuoksu UPK 75 2, Avataan pystysuunnassa Ø22 Saranaportti UPX 100 5, Avataan vaakasuunnassa. 100 cm leveisiin telineisiin

40 Paino kg Tuote nro Porras UAS Sallittu kuormitus 2kN/m 2. UAS 75x150/50T 17, UAS 75x150/50S 17, UAS 75x150/100 17, UAS 75x150/250 27, UAS 75x150/300 32, / 3000 Portaan käsijohde UAG 10, Käytetään sisä- ja ulkopuolella portaissa UAS 250/200 ja UAS 300/200. Portaan sisäp. käsijohde UAH 4, Asennetaan portaaseen UAS. 38

41 Paino kg Tuote nro Reisilankku UA 250/200 15, Rosett-liitos UH 200 juoksulle Lisätarvikkeet: Lukitusaskelma UAE 100 (1x) 3, Porrasaskelma UAR 100 (8x) 7, Telinetaso UDI 25x100 (1x) 6, Juoksu UH 200 6, Porrasaskelma UAR 100 7, Karkeapintainen terästaso Lisätarvikkeet: Lukitusaskelma UAE 100 3, Lukitusaskelma UAE 100 3, Portaan ylin porrasaskelma, jolla lukitaan kaikki reisilankun UA askelmat
