1 Niveltyötaso FB 180 Kevyt ja käyttövalmis työtasojärjestelmä betonirakentamiseen

2 Painos 01/2015 PERI GmbH Formwork Scaffolding Engineering Rudolf-Diesel-Strasse Weissenhorn Germany Tel. +49 (0) Fax+49 (0) Tärkeää huomioida Käytettäessä tuotteitamme on lisäksi huomioitava kunkin maan omat turvallisuusmääräykset. Tämän esitteen kuvituksessa on käytetty valokuvia, jotka on otettu työmaan senhetkisistä työvaiheista. Yksityiskohdat tuennoissa, kaiteissa, kulkuteissä jne. saattavat olla vielä keskeneräisiä. Osa kuvien rakenteista on keskeneräisiä, jotta niistä saisi paremman kuvan. Mahdolliset puuttuvat turvallisuusasennukset on oltava silti kohdillaan. Turvallisuusnäkökohdat ja kuormitusolosuhteet on tarkoin otettava huomioon. Normaaliin työmenetelmään tehty muutos aiheuttaa aina uuden tarkastelun lujuusja vakavuuslaskelmiin. Pidätämme itsellämme oikeuden teknisiin muutoksiin, sekä mahdollisiin kirjoitus- ja painovirheisiin.

3 Sisältö Niveltyötaso FB Työtasokonsolit, betonointitasot Yksinkertainen suunnittelu 4 Nopea ja helppo asennus Edullinen suunnittelu ja käyttö 6 Pieni määrä erilaisia tasoja sekä niiden identtiset ankkurointietäisyydet Jokaiseen pohjakuvaan 8 Välit, sekä sisä- että ulkokulmat ilman erityisratkaisuja Tehokkaat ratkaisut 9 Ulkoista kulmatasoa voidaan käyttää sekä oikealla että vasemmalla puolella Tasot muotin työtelineenä 10 Muoteille 5,40 m korkeuteen saakka Tasot betonirungon rakentamisessa 12 Myös jälkihoitotasoina Käyttö katon reunan suojakaiteena 13 Yksinkertainen asennus Ankkureiden sijainti ja tasojen ripustus 14 Vähentää materiaali- ja työkustannuksia Käytännön ohjeita Monia hyödyllisiä tekijöitä 16 Työmaa-ystävällinen suunnittelu, järkevät logistiset ratkaisut 18 Osaluettelo

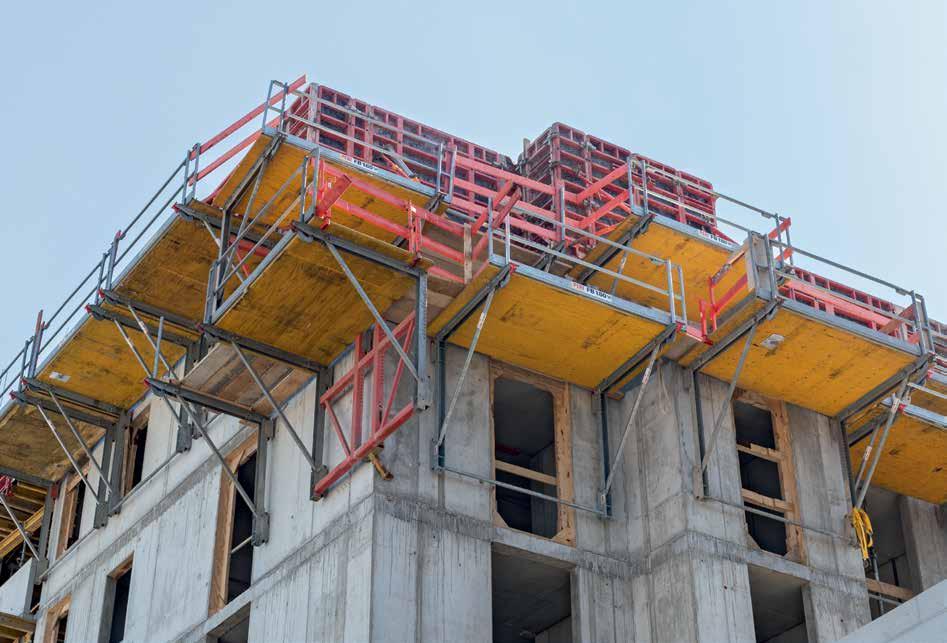

4 Niveltyötaso FB 180 Työtasokonsolit, betonointitasot PERI FB 180 -niveltyötaso on kevyt ja käyttövalmiiksi esikasattu työtasojärjestelmä betonirakentamiseen. Järjestelmää voidaan käyttää työtelineenä DIN EN mukaan, ja suojatelineenä DIN 4420 mukaan. Lisäksi niveltyötasoja voidaan käyttää telineenä enintään 5,40 m korkeille muoteille, ja katon reunan suojakaiteena. Sisä- ja ulkokulmiin löytyy ratkaisut vakio-osilla. Sama uloketaso sopii sekä vasemmalle, että oikealle puolelle. FB 180 toimitetaan valmiiksi asennettuna työmaille. Yksittäisten osien, sekä erityyppisten niveltyötasojen vähäinen määrä takaa pienemmät materiaali- ja työvoimakustannukset järjestelmää käytettäessä. 2

5 Yksinkertainen suunnittelu Nopea ja helppo asennus Edullinen suunnittelu ja käyttö Vain 3 erilaista tasoa, sekä niiden identtiset ankkurointietäisyydet Jokaiseen pohjakuvaan Täytöt, sekä sisä- että ulkokulmat ilman erityisratkaisuja Tehokkaat ratkaisut Uloketasoa voidaan käyttää sekä vasen- että oikeakätisesti - mukautuu nopeasti katon reunan suojakaiteeksi 3

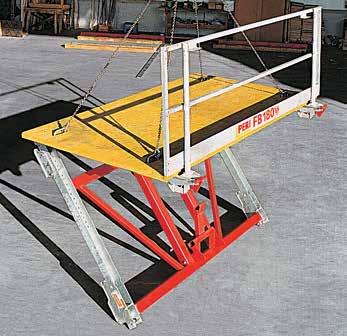

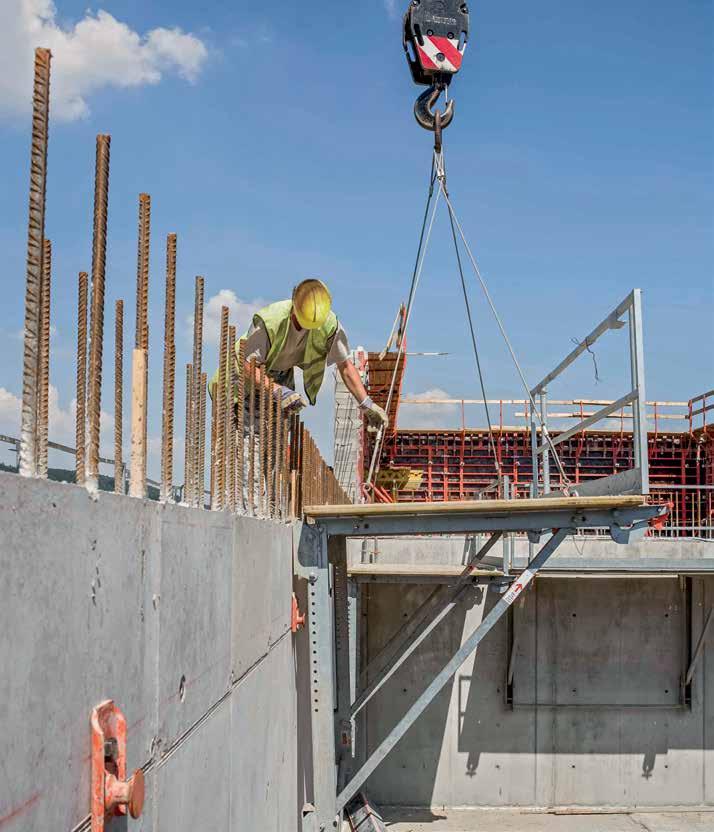

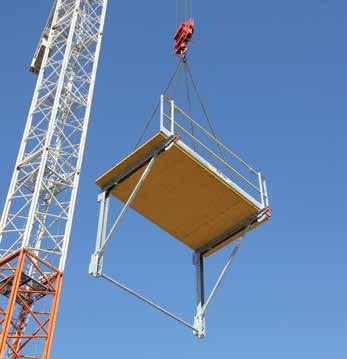

6 Yksinkertainen käyttö Nopea ja helppo asennus FB 180 toimitetaan valmiiksi asennettuna, joten asennusvaihe työmailla on minimaalinen. Vain 3 erilaista tasoa, sekä järkevästi mietityt kulmaratkaisut mahdollistavat työ- ja suojatasojen käytön rakennuksen eri muotoihin. Tasot menevät pieneen tilaan kuljetuksessa kokoontaitettavan kaiteensa vuoksi. Asennusvaihe työmaalla on erittäin helppo ja turvallinen. Tasot valmistellaan rakennukseen liittämistä varten muutamalla yksinkertaisella vaiheella. Tasojen levy on 15-kerroksista kertopuuta, joka kestää sään ja mekaanisen rasituksen, eikä ole liukas. Niveltyötaso on asennettu valmiiksi, ja se voidaan asettaa paikoilleen nopeasti nostorakseilla. Asennus on nopeaa ja helppoa: Vapauta turvasalpa ja nosta kaide-elementti pystyasentoon. Turvasalvat lukittuvat automaattisesti. 4-haaraiset nostoraksit liitetään tasossa oleviin nostolenkkeihin. Taso avautuu kun sitä nostetaan. Vinotuki asetetaan myöhemmin oikeaan asentoonsa. Liitintapit on kiinnitetty vinotukeen vaijereilla, joten ne eivät pääse häviämään kuljetuksen aikana. Työkaluja ei tarvita tässä vaiheessa. 4

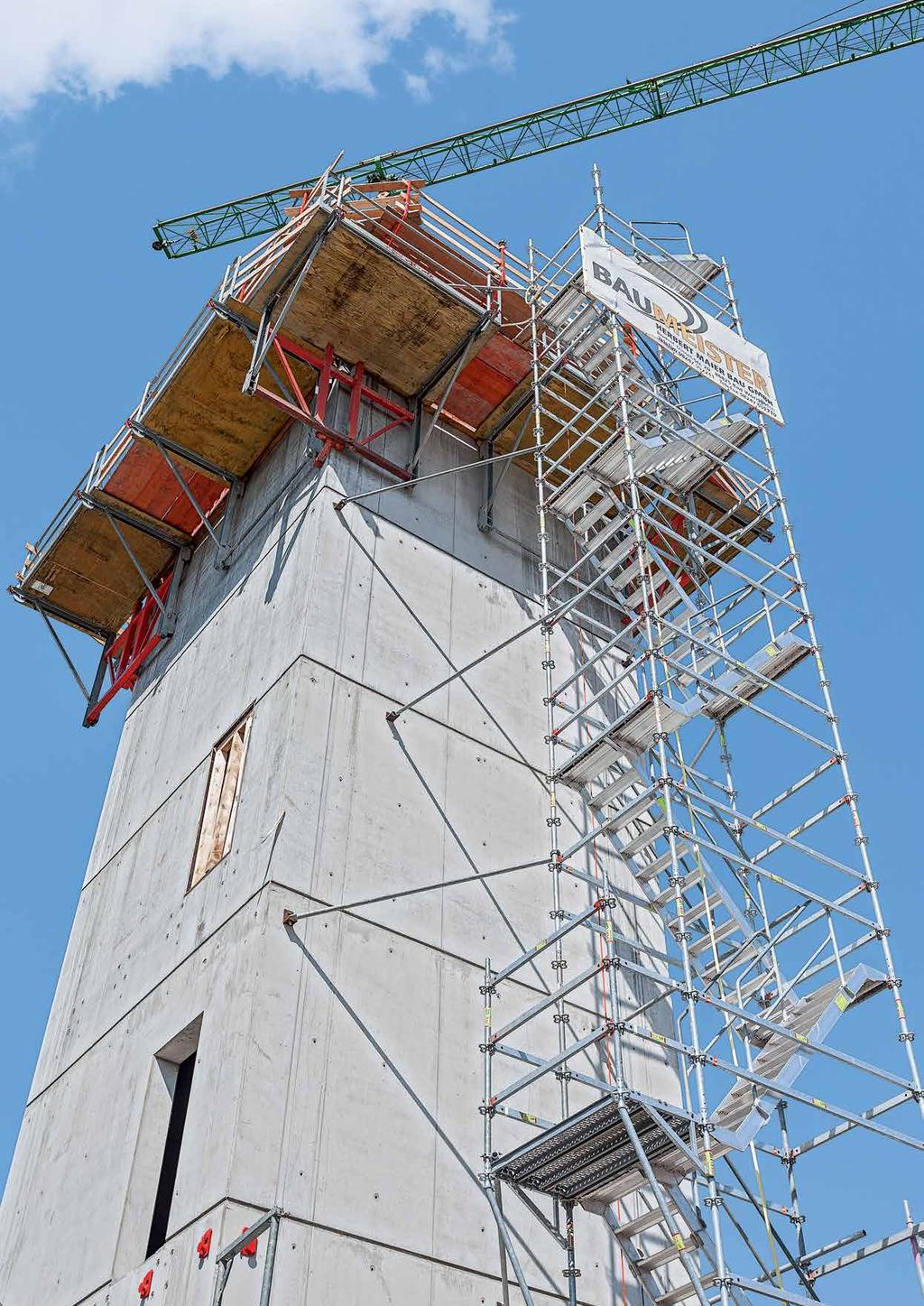

7 Kun niveltyötasoja käytetään porraskuiluissa tarjoaa PERI UP Flex -porrastorni turvallisen kulun työtasoille.

8 Edullinen suunnittelu ja käyttö Vain 3 erilaista tasoa, sekä niiden identtiset ankkurointietäisyydet Niveltyötasot käytössä muotin työtelineenä teollisuusrakentamisessa. Järjestelmä sopii loistavasti tiloihin, jossa on rajoitettu korkeus. 6

9 Kolme erilaista tasoa riittää kattamaan kaikki vaatimukset. Järjestelmän osilla saadaan ratkaisut sisä- ja ulkokulmiin, ilman erityistasoja. Normaalikäytössä yhdistellään pää- ja välitasoja. Pää- ja välitasojen tasainen ankkurointiväli on 2,50 m. Kiinnityspisteiden yhtenäinen vakioväli yksinkertaistaa kiinnitysosien asentamista. Päätasojen pienemmät ankkurointivälit voidaan täyttää välitasoilla. Tällä tavoin tasojen pituudet saadaan sopimaan seinän pituuteen. Sisäkulmissa välitasoon kiinnitetään yksittäinen nivelkonsoli, jolloin saadaan siirrettävä yksikkö. Ulkokulmissa käytetään uloketasoa. Niveltyötaso FB 180/300 Päätasona DIN EN ja DIN 4420 mukainen työ- ja suojateline, sekä seinämuotin teline Välitaso FBZ 240 Voidaan käyttää välitasona, tai irtokonsolin kanssa päätytasona / sisäkulmissa. Uloketaso FEB 180/300 Voidaan käyttää vasen- ja oikeakätisesti ulkokulmissa. Voidaan käyttää myös normaalin niveltyötason tavoin FB FBZ FB FB FB Pää-, väli- ja kulmatasojen peruskäyttö Sallittu kuormitus 300 kg / m² (kuormaluokka 4) Sallii kuormaa / tasometri 540 kg käytettynä esimerkiksi varastotasona raudoitteille. Erikoistilanne pelkkiä päätasoja käyttäen Sallittu kuormitus 450 kg / m² (kuormaluokka 5) Sallittu kuormitus noin 2400 kg / taso käytettynä esimerkiksi laskutasona työkoneille tai rakennustarvikkeille. 7

10 Jokaiseen pohjakuvaan Välit, sekä sisä- että ulkokulmat ilman erityisratkaisuja Välitasoa voidaan käyttää todella monipuolisesti. Se varmistaa turvallisuuden täyttökohdissa ja rakennuksen sisänurkissa. Täyttötasona Mahdollistaa ankkuroinnit tasavälein. Se kompensoi toleransseja, joita ei saa nostaa millään tavoin. FB = niveltyötaso FBZ = välitaso FEB = uloketaso FBZ FBZ FB FB FB Tasojen käyttö vuorottain Välitason avulla pitkittäistäytöt päätasojen välissä aina 2,02 m saakka. Kaikki pohjakuvat ovat siten helposti mukailtavissa Käyttö päädyssä Välitasoa, johon on kiinnitetty yksittäinen nivelkonsoli, voidaan käyttää myös päätytasona. Suurin sallittu aukko saa näin olla 2,20 m. Käyttö sisäkulmassa Kiinnittämällä välitasoon yksittäinen nivelkonsoli saadaan siirreltävä yksikkö, jota voidaan käyttää myös sisäkulmissa. Kun välitason irrotettava kaideyksikkö poistetaan, voidaan varmistaa esteetön kulku myös sisäkulmassa. Tasojen käyttö vuorottain Käyttö sisäkulmassa 2,50 2,50 2,50 2,50 2,50 FBZ FB FB FB FBZ 0,35 Käyttö päädyssä 2,50 max. 2,50 2,50 2,50 max. 2,10 max. 2,20 Ankkureiden sijainti Tasot max. 2,02 Rakennuksen sisänurkka FB Täytelevy, ei sisälly toimitukseen. FBZ FB Tasot 2,05 Ankkureiden sijainti FBZ max. 2,50 Täytelevy, ei sisälly toimitukseen. max. 2,50 FB FBZ FB FBZ FB FBZ FEB FB Täytelevy, ei sisälly Täyttöalue välitasolla FBZ Uloke Välitasoa voidaan käyttää myös päätytasona. Max. 2 m leveät aukot voidaan täyttää helposti. FBZ Sisäkulmaratkaisu välitasolla FBZ ja irtokonsolilla. Pohjapiirroksen suunnittelu niveltyötasojärjestelmällä: Ensin määritellään reuna-alueet (sisä- ja ulkokulmat, rajoitetut alueet). Tämän jälkeen täytetään jäljelle jääneet alueet pää- ja välitasoilla. 8

11 Tehokkaat ratkaisut Ulkoista kulmatasoa voidaan käyttää sekä oikealla että vasemmalla puolella Uloketasoa voidaan käyttää sekä oikea- että vasenkätisesti. Se toimitetaan yhtenä yksikkönä ulokekehyksen kanssa. Uloketason käyttö on yhtä nopeaa kuin päätason käyttö. Uloketasoa voidaan käyttää myös suoralla seinällä kun päätykaide on laskettu alas. Tämä takaa korkean käyttökapasiteetin ja lisää siten järjestelmän tehokkuutta. Uloketasoa voidaan käyttää ulkokulmissa sekä vasen- että oikeakätisesti. Tämä vähentää työmaan kalustotarpeita, ja yksinkertaistaa logistiikkaa. Uloketason käyttö suoralla seinällä yhdessä PERI UP -raudoitustelineen kanssa. Uloketasoa käytetään ulkokulmissa. Ne taitetaan yhtä helposti kuin päätasotkin. Kääntyvällä tuella työtason ulokkeet ulkonevat noin 1,50 m. Tämä takaa jatkuvan työtason ulkokulmissa. Aukot turvakaiteissa suljetaan standardisuojakaiteilla. 9

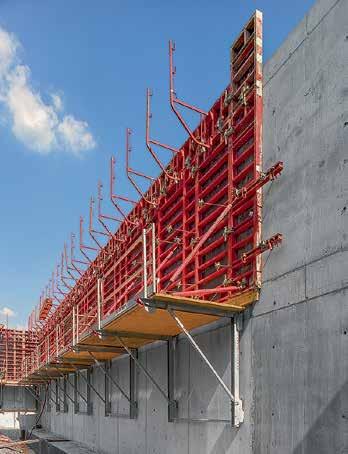

12 Niveltyötasot muotin työtelineenä Muoteille 5,40 m korkeuteen saakka Kun niveltyötasoa käytetään muotin tukemiseen, on kyse suurista kuormituksista. Työkalut ja -materiaalit on lisäksi oltava saatavilla samoissa korkeuksissa. Jopa 5,40 m korkea muotti on mahdollista tukea niveltyötasojen varaan. Jos raudoitustyöt on tehty ulkopuolelta tarjoaa niveltyötaso riittävän kuormituskapasiteetin materiaalin varastointiin aina 540 kg per juoksumetri. Erikoistapauksissa sallittu kuorma voi olla jopa 450 kg/m², pelkkiä päätasoja käyttäen. Tällöin voidaan asentaa raudoitusteline. Tasoilla olevan muotin tuennassa käytetään vino- ja vaakatukia. Tukilevyt kiinnitetään niveltyötasojen monikäyttöliittimiin. Tässä tapauksessa muotin maksimikorkeus riippuu tuulikuormista. Tuulisissa oloissa muotti tulee tukea sisäänpäin. Tukilevyn kiinnittäminen monikäyttöliittimeen DW 15. Työmuotti sisäpuolella, tuplaus ulkopuolella (raudoitteiden asennus ulkopuolelta) Työmuotti ulkopuolella, tuplaus sisäpuolella (raudoitteiden asennus sisäpuolelta) 10

13 Niveltyötasot sallivat suuria kuormia, joten korkeat julkisivutelineet voidaan asentaa niille. Tästä on etua kun maasto työskentelyalueen alapuolella on vaikeaa. Tuulikuormat voidaan siirtää turvallisesti rakenteisiin tuulisiteiden avulla. Tuulisiteet Tuulisiteet varmistavat korkean muotin ja estävät sitä kallistumasta jos vakauttamiseen tarkoitetut raudoitteet eivät riitä. 11

14 Tasot betonirungon rakentamisessa Myös jälkihoitotasoina Tukivarsi mahdollistaa niveltyötason käytön ilman monimutkaisia tukirakenteita konsolin alapäässä varren tukikohta voidaan säätää kerroskorkeuden mukaan. Tukivartta 300 ja tukisauvaa käytetään 4,5 metrin kerroskorkeuteen asti. Tukivarsien (pituudet 2,00 m ja 3,00 m) kiinnittäminen niveltyötasoon on yksinkertaista ja ne lukittuvat automaattisesti. Tukivarsien käyttö ei vähennä niveltyötasojen kuormitettavuutta. 4,50 m Tukivarsien tilalla seinässä olevien aukkojen ylitykset voidaan hoitaa myös vaakasuoraan asennettujen puiden avulla. Tukisauva FB-2 Tukivarsi 300 FB-2 Tukivarret ja jälkihoitotaso mukautuvat seinän aukkoihin. Tukivarsiin voidaan kiinnittää jälkihoitotaso. Tältä turvalliselta työtasolta voidaan suorittaa seinän jälkihoito- ja viimeistelytyöt. Myös jälkihoitotason kaide voidaan taittaa kokoon. Näin se vie vähemmän tilaa kuljetuksessa ja varastoinnissa sekä nopeuttaa asennusta ja purkua työmaalla. Tukeva kertopuutaso takaa turvalliset työskentelyolosuhteet ja pitkän käyttöiän jälkihoitotasolle. 12

15 Niveltyötasot katon reunan suojakaiteena Yksinkertainen asennus Niveltyötasojärjestelmää voidaan käyttää myös vesikattovaiheen työ- ja suojatelineenä turvaverkkojen kanssa. Kaidetolpan jatke FB asennetaan yksinkertaisesti niveltyötason kaiteen putkeen. Kaidetolpan jatkeen päässä oleva putkiliitin mahdollistaa telineputken kiinnittämisen. 2 m korkeat turvaverkot telineputkilla asennetaan helposti neiveltyötasoon. 2,00 m Kaidetolpan jatke FB asennetaan yksinkertaisesti niveltyötason kaiteen putkeen. Telineputki on pujotettu turvaverkon silmukoihin ja kiinnitetty sitten kaidetolpan jatkeen liittimeen. Niveltyötasoja voidaan käyttää katon reunan suojakaiteena DIN 4420 mukaan. 13

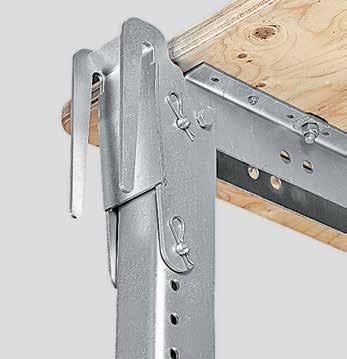

16 Ankkureiden sijainti ja tasojen ripustus Vähentää materiaali- ja työkustannuksia Järjestelmän kanssa tarvitaan minimaalinen määrä ankkurointipisteitä. Kohteesta riippuen käytetään joko ripustushaarukkaa tai lenkkihaarukkaa. Niveltyötasoja käytettäessä suurin mahdollinen ankkurointiväli on 2,50 m - mikä on huomattavasti suurempi kuin yksittäisillä konsoleilla. Näin työ- ja materiaalikustannukset alenevat merkittävästi. Normaaliin ankkurointiin niveltyötasojen muotti- tai työtelineenä. Kun käytetään ripustushaarukkaa FB, niveltyötasolle voidaan sallia 450 kg/m² kuormitus. Jopa 5,40 m korkea muotti voidaan tukea tasolle. 2,5 cm 2,5 cm Konsolin keskilinja Ripustushaarukkaa käytettäessä ripustusnuppi FB mahdollistaa ± 25 mm:n vaakatoleranssin ankkurin sijoittelulle. Tästä on hyötyä esimerkiksi silloin, kun raudoituksen takia ankkuria ei voida sijoittaa täsmällisesti oikealle paikalle. min. 180 min. min Ø 8 Ankkurointi on mahdollista sekä holvin reunaan, että seiniin. 200 Soveltuu ankkurointiin, kun niveltyötasoa käytetään työtelineenä. Kun käytetään lenkkihaarukkaa FB niveltyötasoon voidaan soveltaa telinekuormaluokkaa 5. Leikkaus Pohjakuva Ankkurilenkit kiertyvät raudoituksen ympäri Konsolin keskilinja 80 14

17 Ankkurointi Kiinnitysosat Kiinnityslevy Tiivistys Ankkurihylsy M24* Ankkurikartio M24* Ripustusnuppi FB Kuusioruuvi M24 x Ripustushaarukka FB Kartion kiinnityslevy M24 PP-tulppa ankkurikartioon M24* Ankkurilaippa 20* Ruuvikartio-2 M24/ DW 20 Kiipeämisrengas 15 Kuusioruuvi M24 x Ripustushaarukka FB Kartion kiinnityslevy M24 KK-betonikartio* M24-67/52 Ruuvikartio Ankkurihylsy *valuun jäävät osat Ankkurilenkki Ankkurilenkki FB Käytetään pareittain Lenkkihaarukka Lenkkihaarukka-2 FB Ankkurilenkki 15

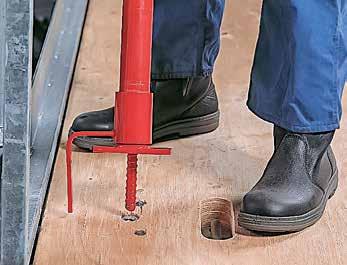

18 Monia hyödyllisiä tekijöitä Työmaa-ystävällinen suunnittelu, järkevät logistiset ratkaisut Niveltyötasojen vakio-osien suunnittelussa on huomioitu myös työmaiden erikoistilanteet. Monet yksityiskohdat takaavat tehokkaan ja yksinkertaisen käsittelyn logistiikkatoiminnoista aina työmaiden käyttöön. Niveltyötason kaidekehyksissä on naulanreikiä. Nämä mahdollistavat aukkojen kohdalla puutavaran kiinnittämisen kaiteiksi naulaamalla. Telineputki voidaan kiinnittää putkiliittimillä kaiteeksi kaidetolppaan ja päätykaidetolppaan. Tukeva 45 mm paksu 15-kerroksinen kertopuutaso pyöristettyine reunoineen ei ole liukas ja sillä on hyvä kuormituksen kestävyys ja jäykkyys. Tasot eivät ole niin alttiita vaurioille kuin esimerkiksi lankkutasot, ja ne täyttävät kaikki turvallisuusvaatimukset. Kaikki turvallisuuskomponentit on maalattu punaisiksi. Ne ovat irtoamattomia ja itselukkiutuvia. Taso on 45 mm paksu ja 15-kerroksinen. Helppo ja yksinkertainen telineputken ø 48,3 mm liitos putkiliittimellä DK 1. Päätykaidetolppa FBP kierretään niveltyötasossa oleviin kiinnityskohtiin (DW 15) ja lisätään puukaiteet. 16

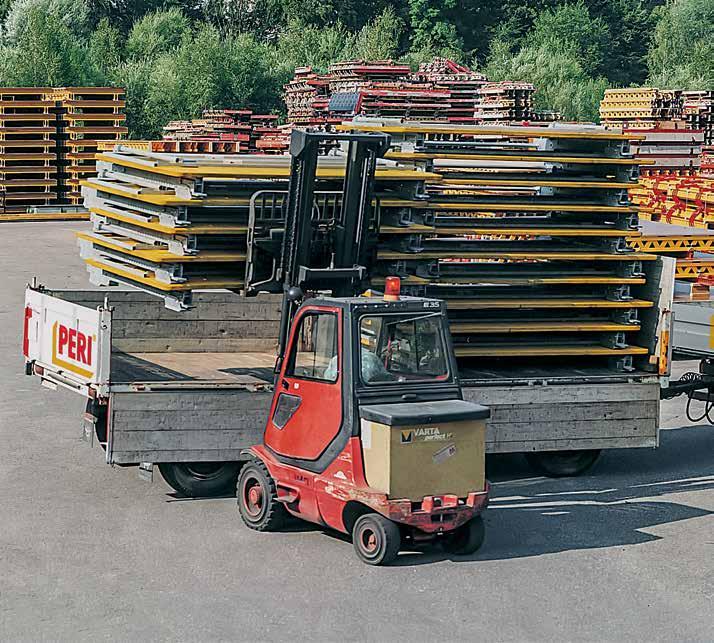

19 Välitasot voidaan lastata poikittain niiden 2,40 m leveyden ansiosta. Sen pinoamiskorkeus on 9 cm, joten yhdeksän tason pino on vain 81 cm korkea. 9 kpl välitasoja FBZ 240 Korkeus = 810 mm 9 kpl niveltyötasoja FB Korkeus = 2470 mm Niveltyötasojen pinoamiskorkeus on ainoastaan 270 mm, minkä ansiosta ne vievät vähän tilaa kuljetuksessa ja varastoinnissa. Tasojen ulkoreunoissa olevista nostokohdista voidaaan nosturilla nostaa jopa 10 niveltyötasoa kerralla. Välitasojen pinot on helposti siirreltävissä nostohihnoilla. Kuorma-autoon, jonka lavan koko on 2,50 x 5,00 m, mahtuu 45 juoksumetriä tasoja. 9 niveltyötason pino on 2,47 m korkea Uloketason kehyksen punainen väri erottuu helposti pinosta. Pinoamiskorkeuteen se ei vaikuta. Välitason pinoamiskorkeus Niveltyötason pinoamiskorkeus 17

20 Niveltyötaso FB 180 Tuotenro. Paino kg ,000 Niveltyötaso FB 180-3/300 Työ- ja turvateline. Täysimittainen 45 mm paksu taso sekä taittuva kaidekehys. Tekniset tiedot Sallittu kuormitus 300 kg/m². Erikoistilanteessa jopa 450 kg/m² Ø48, ,000 Uloketaso FEB 180-3/300 Voidaan käyttää vasen- ja oikeakätisesti. Uloketason kehyksellä FBE täydennetty niveltyötaso. Tekniset tiedot Sallittu kuormitus 300 kg/m²

21 Niveltyötaso FB 180 Tuotenro Paino kg ,000 Välitaso FBZ 240 Voidaan käyttää välitasona, tai irtokonsolin kanssa päätytasona. Täysimittainen 45 mm paksu taso sekä taittuva kaidekehys. Tekniset tiedot Sallittu kuormitus 300 kg/m² ,400 Nivelkonsoli FB Erikoistasojen liittämiseen, kuten välitasojen FBZ asentamiseen päätytasoksi. Ø x 50 = Ø17 Ø48, x 80 =

22 Niveltyötaso FB 180 Tuotenro. Paino kg ,000 Jälkihoitotaso FBN-2/300 Täysimittainen 45 mm paksu taso sekä taittuva kaidekehys. Kiinnittyy tukivarsiin 200 tai 300 FB-2, sink. Tekniset tiedot Sallittu kuormitus 150 kg/m² ,100 Jälkihoitotasokonsoli FBN-2 Jälkihoitotasojen asentamiseen erikoistapauksissa. Ø9 Ø48, ,800 Tukivarsi 200 FB-2, sink. Alemman tukipisteen siirtämiseksi alaspäin. Huom: Säätövara 0,60-2,00 m. Säätö 100 mm:n välein. 14 x 100 =

23 Niveltyötaso FB 180 Tuotenro Paino kg ,300 Tukivarsi 300 FB-2, sink. Alemman tukipisteen siirtämiseksi alaspäin. Käytetään vain Tukisauva FB-2:n kanssa. Huom: Säätövara 1,30-3,00 m. Säätö 100 mm:n välein x 100 = ,200 Lisätarvikkeet Tukisauva FB ,200 Tukisauva FB-2 Käytetään tukivarren 300 FB-2 kanssa ,000 Uloketason kehys FBE Mahdollistaa niveltyötason FB 180-3/300 käytön uloketasona vasen- ja oikeakätisenä. Toimitukseen sisältyy 6 kpl Kuusioruuvi ISO 4017 M16 x , sink. 6 kpl Mutteri ISO 7042 M16-8, sink

24 Niveltyötaso FB 180 Tuotenro. Paino kg ,120 Päätykaidetolppa FBP Päätykaiteen asentamiseen niveltyötasolle FB 180. Kierretään yläpuolelta tason kiinnityspisteisiin. Ø48, DW ,100 Päätykaidekehä 55 Kaidekehä, joka kiristetään työtason päätyyn. Soveltuu kaikkiin PERI:n tasoratkaisuihin max ,690 Kaidetolpan jatke Jatkaa kaidetolpan pituudeksi h = 2,00 m, kun FB 180:ntä käytetään suojatelineenä. Ø48, Ø38 22

25 Niveltyötaso FB 180 Tuotenro Paino kg ,330 Telineputken kiinnitin, sink. Käytetään erikoistilanteissa telineputkien Ø 48,3 mm kiinnittämiseksi nivelkonsoliin FB 180. Sisältyy 2 kpl Kuusioruuvi ISO 4017 M16 x , sink. 2 kpl Mutteri ISO 7042 M16-8, sink M 16x ,673 Ruuvilevy DW 15/115, sink. TRP- ja FB 180- työtasojen asentamiseen ,790 Tuuliside L = 5,70 m, 2,5 t Estää kiipeämiskonsoleiden kallistumisen tuulen voimasta. Huom: Katso asennus- ja käyttöohjeet! Tekniset tiedot Sallittu vetovoima 2,5 t min 1600 max ,620 Tuulisiteen kiinnityslevy M24 Käytetään tuulikuormien hallintaan tuulisiteen kanssa. Käy sekä CB-, että FB-järjestelmiin. Ø Ø ,334 Lisätarvikkeet Pultti ISO 4014 M16 x , sink. 23

26 Niveltyötaso FB 180 Tuotenro. Paino kg ,238 Pultti Ø 16 x 150, sink Ø5 Ø ,030 Jousisokka 4/1, sink. Ø ,621 Vinotuen pultti FB Vinotukien tukilevyn kiinnitykseen niveltyötasoon FB DW ,250 Ripustushaarukka FB, sink. Niveltyötason ripustamiseksi ripustusnuppiin FB tai kiipeämisrenkaaseen M

27 25 Niveltyötaso FB 180 Tuotenro Paino kg ,890 Ripustusnuppi FB Niveltyötason FB 180 ripustamiseksi ripustushaarukan FB avulla. Mahdollistaa ± 25 mm:n vaakatoleranssin ankkurin sijainnille. Ø ,334 Lisätarvikkeet Pultti ISO 4014 M24 x ,334 Pultti ISO 4014 M24 x Erikoisvahva pultti (musta) konsolien kiinnitykseen. 70 SW 36 M ,010 Ankkurihylsy M24 Käytetään valuun jäävänä ankkurina lenkkihaarukan FB-2 kanssa. Huom: Sallittu kuormitus: katso taulukoista ja tuotetiedoista Ø31 M ,026 0,005 0,116 0,123 0,033 0,200 Lisätarvikkeet PP-kartio Ø 31/26, c = 25 PP-tulppa 26 mm FZ-kartio Ø 32/52, c = 40 Kartion kiinnityslevy M 24, sink. FZ-tulppa Ø 32 mm Kartion kiinnityslevy M24 x 65, sink ,026 PP-kartio Ø 31/26, c = 25 Jättää betonin suojaetäisyydeksi 25 mm. Polypropeenia Ø26 Ø50 31 Ø26 Ø50 25

28 Niveltyötaso FB 180 Tuotenro. Paino kg ,005 PP-tulppa 26 mm PP-kartioon Ø 31 ankkurihylsyn M24 tulppaamiseen. Polypropeenia. 27 Ø23 Ø ,723 Kiipeämisrengas M24, sink. Ankkurijärjestelmä M24. Kiipeämiskonsolien ankkurointiin. Ø ,535 Lisätarvikkeet Pultti ISO 4014 M24 x ,535 Pultti ISO 4014 M24 x Erikoisvahva pultti (musta) konsolien kiinnitykseen. 120 M24 SW ,030 Ruuvikartio-2 M24/DW 20, sink. Ankkurijärjestelmä M24. Kiipeämiskonsolien ankkurointiin. Huom: Sallittu kuormitus: katso taulukoista ja tuotetiedoista. 150 SW 36 DW M ,801 Lisätarvikkeet Ankkurilaippa DW ,801 Ankkurilaippa DW 20 Käytetään sidepulttien DW 20, B 20 tai Ruuvikartio-2 M24/DW 20:n kanssa ankkurointiin betonissa. Huom: Valuun jäävä osa. DW 20 Ø

29 Niveltyötaso FB 180 Tuotenro Paino kg ,331 Kartion kiinnityspultti M 24, sink. Käytetään ankkurijärjestelmä M24:n kiinnittämiseen muottiin, kun muottilevyyn voidaan porata reikiä. 70 M 24 SW ,196 Lisätarvikkeet Kartiokiinnityksen tukilevy M 24, sink ,196 Kartiokiinnityksen tukilevy M 24, sink. Käytetään ankkurijärjestelmä M24:n kiinnittämiseen muottiin, kun muottilevyyn voidaan porata reikiä. Ø7 Ø ,005 Lisätarvikkeet Kansiruuvi DIN x 20, sink ,123 Kartion kiinnityslevy M24, sink. Käytetäään ankkurijärjestelmä M24:n kiinnittämiseen muottiin, kun muottilevyyn ei voi porata reikiä. Huom: Kuusiokoloavain SW 14. SW 14 Ø5 M ,445 0,005 Lisätarvikkeet Kuusiokoloavain SW 14 mm, pitkä Naula 3 x ,460 Lenkkihaarukka-2 FB Niveltyötasojen FB 180 ripustamiseen ankkurilenkkien varaan

30 Niveltyötaso FB 180 Tuotenro. Paino kg ,140 Ankkurilenkki Käytetään valuun jäävänä ankkurina ripustusnupin FB kanssa. Huom: Käytetään aina pareittain. Sallittu kuormitus: katso taulukoista ja tuotetiedoista ,460 Hylsyavain SW 36 Moniin käyttötarkoituksiin ,445 Kuusiokoloavain SW 14 mm, pitkä Sopii pultteihin M16. SW
