1 RAPID Pilarimuotti virheettömille puhdasvalupinnoille

2 Painos 01/2011 PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel +49 (0) Fax +49 (0) Tärkeää: Käytettäessä tuotteitamme on lisäksi huomioitava kunkin maan omat turvallisuusmääräykset. Tämän esitteen kuvituksessa on käytetty valokuvia, jotka on otettu työmaan senhetkisistä työvaiheista. Yksityiskohdat tuennoissa, kaiteissa, kulkuteissä jne. saattavat olla vielä keskeneräisiä. Turvallisuusnäkökohdat ja kuormitusolosuhteet on tarkoin otettava huomioon. Normaaliin työmenetelmään tehty muutos aiheuttaa aina uuden tarkastelun lujuusja vakavuuslaskelmiin. Pidätämme itsellämme oikeuden teknisiin muutoksiin.

3 Sisällysluettelo RAPID-pilarimuotti 2 puhdasvalubetonipinnoille 4 Nopea ja helppo käyton eri vaiheissa 5 Terävät kulmat ja suuret pilarit 6 Käytännön ohjeita asennukseen 8 Turvalliset nousutiet ja betonointitasot 10 Osaluettelo 18 PERI Suomessa 20 PERI ympäri maailmaa 1

4 RAPID-pilarimuotti puhdasvalubetonipinnoille Tasaiset betonipinnat PERI RAPID -järjestelmän ainutlaatuinen muottilevyn puristuskiinnitys poistaa naulojen ja ruuvien käytöstä aiheutuvat ongelmat. Koko sivun mittaisen muottilevyn käyttö tuottaa pinnan, joka täyttää tiukimmatkin vaatimukset - ei ruuvien, naulojen, levysaumojen tai sidepultinreikien jättämiä jälkiä. Puristusprofiili RAPID-nurkkaviistelista Muottilevy 21 mm Kiinnitysprofiili mm 120 RAPID-nurkkaviistelista helppo asentaa Puristusperiaate takaa, että RAPIDnurkkalista kiinnittyy tiukasti muotin perusasennuksen yhteydessä. Ilman nauloja! Eri pilarikoot helppo kasata Neliön tai suorakulmion muotoiset pilarit voidaan portaattomasti muotittaa 600 x 600 mm:iin asti. PERI RAPID -pilarimuotin puristusperiaate. RAPID-kulmaliitos - tiivis suurissakin betonin valupaineissa Nurkkaviistelista tiivistää luotettavasti muotin kulmat. Tämä takaa hyvän betonipinnan laadun. Sementtiliiman vuotaminen nurkista on käytännössä estetty. 60 x x 20 Korotukset 300 mm:n pykälissä Muottikokoja, joilla 300 mm korotukset tehdään, on vain kolme (3,00 m, 2,10 m ja 0,60 m). Muotit on helposti liitettävissä toisiinsa. Myös muut muottien korotusvaihtoehdot mahdollisia, kuin mitä tässä on esitetty

5 Korkea betonin valupaineen kestävyys PERI RAPID on suunniteltu 120 kn/m 2 betonin valupaineelle. Valunopeus voi näin olla erittäin suuri. Helposti puhdistettava ECC-pulverimaalaus vähentää puhdistuskustannuksia. Kestävä Pilarin muottirunkojen kestävä ja käytännöllinen suljettu rakenne mahdollistaa PERI RAPID -muoteille kovemman käsittelyn m korkeat, suuret pilarit muotitettuna nostettavilla muottielementeillä. RAPID:in korkea betonin valupaineen kestävyys sallii pilarien nopean betonoinnin

6 RAPID Pilarimuotti Nopea ja helppo käyton eri vaiheissa Ainutlaatuinen PERI RAPID puristusperiaate Muottilevy puristetaan muotin kehykseen nurkkaviistelistalla ja puristusprofiililla. Muottilevyjen asennus tai vaihtaminen suoritetaan etupuolelta, jottei muottia tarvitse laittaa muottipinta maata vasten niin, että muottipinta voisi vaurioitua. PERI RAPID -pilarimuotti voidaan toimittaa asiakkaan toivomuksesta myös valmiiksi kasattuna. PERI RAPID, vähän osia ja kaikki valmiiksi kiinnitettyinä. Aikaa säästyy joka käyttökerralla PERI RAPID -pilarimuotissa ei tarvita irto-osia kasattaessa ja purettaessa. Muotti suljetaan tai avataan muutamalla yksinkertaisella työvaiheella. Tämä säästää aikaa! Täydellinen RAPID-pilarimuotti betonitasoineen ja kulkuteineen sekä vinotukineen siirrettävänä työmaalla. Muotti valuasennossa RAPID-pilarimuottikehykset toimitetaan työmaalle niin, että niissä on mukana puristusprofiili, silmukkasidepultit, tappiliittimet ja siipimutterit. Ei pieniä ja häviäviä irto-osia. Muotti purettuna Nurkkasidonnat jäävät kiinni kuhunkin pilarikehykseen muottia siirrettäessä. Yksittäisiä osia ei tarvitse erikseen siirtää seuraavaan valupaikkaan. 4

7 Terävät kulmat ja suuret pilarit Terävät kulmat Toistuvasti lisääntyvät teräväkulmaiset pilarit voidaan helposti muotittaa PERI RAPID:lla myös ilman nurkkaviistelistaa. Puristusprofiili 30 mm paksu levy Kiinnitysprofiili Leikkaus muottilevyn urien sijainneista. 30 mm paksu muottilevy voidaan asentaa pilarikehykseen ilman nurkkaviistelistaa oheisen leikkauksen mukaisesti. Esimerkki 550 mm x 550 mm Muottilevyn leveys = Pilarin leveys + 12 mm = = 562 mm Suuret pilarikoot Leikkaukset 85 x 85 cm:stä maksimiin 130 x 130 cm:iin ovat mahdollisia. Kahden pilarikehyksen liitoksessa käytetään BFD-kiinnikettä. Muotti jäykistetään teräsjäykisteellä silmukkasidepultteja käyttäen. BFD-kiinnike 5 x per pilarikehys x per pilarikehys x per pilarikehys 60 Sidepultti DW 15 Teräsjäykiste SRZ 120/U100 4 x per pilarikehys x per pilarikehys x per pilarikehys 60 Tappiliitin ø 20 Siipimutteri aluslevyllä Silmukkasidepultti Leveät RAPID-pilarimuotit jäykistetään SRZ-teräsjäykisteillä. 5

8 RAPID Pilarimuotti Käytännön ohjeita asennukseen Muottilevyn leikkaaminen oikean kokoiseksi Käytä 21 tai 22 mm paksua hyvälaatuista muottilevyä niin, että levyn parempi kuormituksen kestävyys on pystysuunnassa. Levyjen jatkoskohtien vaakasaumat on sijoitettava kehyksen vaakatukien kohdalle. Muottilevyn leveys = Pilarin leveys - 8 mm Perusasennus ilman nosturia PERI RAPID -pilarimuotin kevyet osat mahdollistavat perusasennuksen tekemisen käsin. esim. Pilarin leveys 500 mm Vähennetään levyn koosta Muottilevyn katkaisuleveys 500 mm 8 mm 492 mm Kasaaminen on yksinkertaista 1 Kaikki asennustyöt suoritetaan yläpuolelta ilman muottikehyksen kääntämistä ympäri. Sijoita tarvittavat pilarikehykset asennuspukkien päälle ja yhdistä ne pitkittäin. Pilarikehykset liitetään toisiinsa kahdella M20 x 50 pultilla. (Säätöavain SW 30). 2 3 Sijoita oikean kokoiseksi katkaistu muottilevy ja nurkkaviistelista paikoilleen pilarikehykseen ja kiristä ne yhteen puristimia käyttäen. Kiristä puristuskiskon pultit SW 17 -avaimella. Varmista muottilevyn kiinnitys naulalla kehyksessä olevan reunan läpi. Esikasaa toinen kehys samalla tavalla. Aseta sitten toinen esikasattu kehys toisen päälle ja liitä ne toisiinsa silmukkasidepultein ja siipimutterein. Näin muotin toinen puoli on valmis. 6

9 Vinkki Jotta pilarimuotti saadaan asennettua laatalla täsmälleen oikeaan paikkaan, suosittelemme käyttämään ohjauslautoja, jotka asennetaan muottilevyn paksuuden d verran pilarin mittoja ulommaksi. Muottilevy menee muotin alapäässä n. 40 mm kehyksen yli. Levyn mahdollinen ulkonema ylhäällä alhaalla 100 max. 100 Ohjuripuu 40 Pilarikehys d 4 Asenna kaksi PERI RAPID -nostolenkki- 2:sta, tuote nro tai betonointitaso, tuote nro muotin yläosaan. Nämä osat myös suojaavat muottia betoniroiskeilta. Betonointitaso asennetaan puolikkaaseen muottiin, kun se on vaaka-asennossa. Kaksi nostolenkki 2:sta suojaa elementtejä betoniroiskeilta. 7

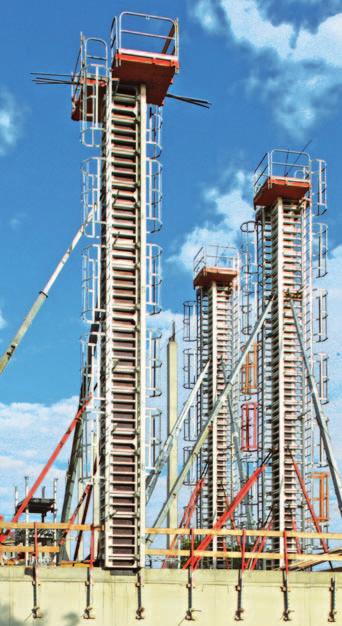

10 RAPID Pilarimuotti Turvalliset nousutiet ja betonointitasot Turvallista työskentelyä joka korkeudella. RAPID nousutiet ja betonointitasot oman turvallisuutesi takia. PERI-betonointitaso toimitetaan työmaalle käyttövalmiina: Ei erillisiä häviäviä irto-osia eikä yksittäisten konsolien, lankkujen ja kaiteiden jne. monimutkaista asennusta. Tason alapuolella ei ole myöskään häiritseviä vinojäykisteitä. Betonointitaso soveltuu mihin tahansa pilarikokoon 60 x 60 cm:iin asti. Alumiininen betonointitaso on tarpeeksi kevyt asennettavaksi käsin. PERI-betonointitason liitokset toimivat myös koko pilarimuotin nostolenkkeinä. Betonointitaso, käyttövalmis Tuotenro: Sallittu kuormitus 150 kg/m 2. 11,70 m korkea RAPIDpilari. Hyvän valupaineen kestävyyden ansiosta betonointi voidaan suorittaa nopeasti. 8

11 PERI RAPID pilarimuotti täydennettynä nousuteillä ja betonointitasolla. Nousutie PERI RAPID -pilarimuottiin Tikkaan turvakaari 150, Tuotenro Tikkaan turvakaari 75, Tuotenro Tikas 180/6, Tuotenro Ylätikas 180/2, Tuotenro Tikkaan liitin RAPID, Tuotenro Tikaskoukku, Tuotenro Tikkaan alatuki, Tuotenro

12 RAPID Pilarimuotti Tuotenro Paino kg ,400 Pilarikehys RAPID 300 Alu Pilarikehys 60 x 60 cm poikkileikkauksiin asti. Muottilevyn paksuus 21 mm. Sisältää puristusprofiilin, jonka avulla muottilevy kiinnitetään ilman ruuveja ja nauloja. 4 kpl Liitintappi Ø 20 x 205, sink. 4 kpl Silmukkasidepultti DW 15 4 kpl Kuulamutteri DW 15, sink. 2 kpl Pultti ISO 4017 M20 x 50-8,8, sink. 2 kpl Mutteri ISO 4032 M20-8, sink M 20x Ø ,800 Pilarikehys RAPID 210 Alu Pilarikehys 60 x 60 cm poikkileikkauksiin asti. Muottilevyn paksuus 21 mm. Sisältää puristusprofiilin, jonka avulla muottilevy kiinnitetään ilman ruuveja ja nauloja. 3 kpl Liitintappi Ø 20 x 205, sink. 3 kpl Silmukkasidepultti DW 15 3 kpl Kuulamutteri DW 15, sink. 2 kpl Pultti ISO 4017 M20 x 50-8,8, sink. 2 kpl Mutteri ISO 4032 M20-8, sink ,700 Pilarikehys RAPID 60 Alu Pilarikehys 60 x 60 cm poikkileikkauksiin asti. Muottilevyn paksuus 21 mm. Sisältää puristusprofiilin, jonka avulla muottilevy kiinnitetään ilman ruuveja ja nauloja. 1 kpl Liitintappi Ø 20 x 205, sink. 1 kpl Silmukkasidepultti DW 15 1 kpl Kuulamutteri DW 15, sink. 2 kpl Pultti ISO 4017 M20 x 50-8,8, sink. 2 kpl Mutteri ISO 4032 M20-8, sink

13 RAPID Pilarimuotti Tuotenro Paino kg ,641 Silmukkasidepultti DW 15 RAPID-pilarikehysten sitomiseen toisiinsa. Tekniset tiedot Sallittu kuormitus DIN 18216:n mukaan 90 kn. 315 DW 15 Ø ,736 Liitintappi Ø 20 x 205, sink. RAPID-pilarikehysten sitomiseen toisiinsa. 1 kpl Jousisokka 4/1, sink Ø ,030 Lisätarvikkeet Jousisokka 4/1, sink ,583 Kuulamutteri DW 15, sink. RAPID-pilarikehysten sidontaan DW 15:llä. Huomioitava Säätöavain SW 27 Tekniset tiedot Sallittu kuormitus 90 kn. 110 SW ,320 RAPID-nurkkaviistelista L = 3,00 m Muottilevyn asentamiseen RAPID-pilarikehykseen

14 RAPID Pilarimuotti Tuotenro Paino kg ,010 Tukijalan liitin-3 RAPID, sink. Vino- ja vaakatukien kiinnitämiseen RAPIDpilarikehykseen. 1 kpl Liitintappi Ø 20 x 205, sink. 1 kpl Pultti Ø 16 x 42, sink. 2 kpl Jousisokka 4/1, sink. DW Ø16x ,200 Nostolenkki-2 RAPID RAPID-pilarimuottien nostamiseen. Tärkeä turvallisuusohje Sallittu kuormitus 0,5 t. 500 Ø22 Ø ,000 Betonointitaso, käyttövalmis Työ- ja betonointitaso TRIO-, RAPID- ja QUATTROpilarimuoteille. 1 kpl Betonointialusta, Alu 2 kpl Tasokaide 52, sink. 2 kpl Tasokaide 134, sink. 3 kpl Betonointitason nostolenkki 12

15 RAPID Pilarimuotti Tuotenro Paino kg ,400 Betonointialusta, Alu Soveltuu mihin tahansa pilarikokoon 60 x 60 cm:iin asti. Asennetaan betonointitason nostolenkkien kanssa. Tekniset tiedot Sallittu kuormitus 150 kg/m ,500 Tasokaide 52, sink. Turvakaide PERI Betonointitasolle. Lukittuu paikalleen automaattisesti ,000 Tasokaide 134, sink. Turvakaide PERI Betonointitasolle. Lukittuu paikalleen automaattisesti

16 RAPID Pilarimuotti Tuotenro Paino kg ,700 Betonointitason nostolenkki Betonointitason kiinnittämiseen RAPID- ja QUATTRO-pilarikehyksiin. Tärkeä turvallisuusohje Sallittu kuormitus 1,0 t ,700 Tikas 180/6, sink. PERI-muottijärjestelmien nousuteille. 4 kpl Pultti ISO 4017 M12 x 40-8,8, sink. 4 kpl Mutteri ISO 7042 M12-8, sink x 298 = ,180 Tikkaan alatuki Estää tikkaiden liukumisen alapäässä ,400 Ylätikas 180/2, sink. PERI-muottijärjestelmien nousuteille. 4 kpl Pultti ISO 4017 M12 x 40-8,8, sink. 4 kpl Mutteri ISO 7042 M12-8, sink

17 RAPID Pilarimuotti Tuotenro Paino kg ,684 Tikaskoukku, sink. Säätää alempaa tikasta. Käytetään aina pareittain. 2 kpl Pultti ISO 4017 M12 x 25-8,8, sink. 2 kpl Mutteri ISO 7042 M12-8, sink. 330 SW ,400 Tikkaan liitin RAPID, sink. Tikkaan kiinnittämiseen RAPID-pilarikehykseen. 2 kpl Pultti ISO 4017 M12 x 25-8,8, sink. 2 kpl Puristuslevy Fl 25 x 10 x ,600 25,200 Tikkaan turvakaaret Tikkaan turvakaari 75, sink. Tikkaan turvakaari 150, sink. Turvakaari PERI:n tikkaisiin. 4 kpl Pultti ISO 4017 M12 x 25-8,8, sink. 4 kpl Puristuslevy Fl 25 x 10 x / ,800 Vinotuki RSS I Pituuden säätö L = 2,05-2,94 m. PERI-muottijärjestelmien asentamiseen ja tukemiseen. Huomioitava Kuormitustiedot selviävät PERI:n taulukkokirjasta. min 2050 max 2940 Ø32 Ø16, Ø70 Ø16,

18 RAPID Pilarimuotti Tuotenro Paino kg ,900 Vinotuki RSS II Pituuden säätö L = 2,91-3,80 m. PERI-muottijärjestelmien asentamiseen ja tukemiseen. Huomioitava Kuormitustiedot selviävät PERI:n taulukkokirjasta. Ø32 min 2910 max 3800 Ø16, Ø70 Ø16, ,400 Vinotuki RSS III Pituuden säätö L = 4,60-6,00 m. PERI-muottijärjestelmien asentamiseen ja tukemiseen. Huomioitava Kuormitustiedot selviävät PERI:n taulukkokirjasta. min 4600 max 6000 Ø48,3 16, Ø82,5 16, ,180 Vaakatuki AV Pituuden säätö L = 1,08-1,40 m. PERI-muottijärjestelmien asentamiseen ja tukemiseen. 1 kpl Liitintappi Ø 16 x 42, sink. 1 kpl Jousisokka 4/1, sink. Huomioitava Kuormitustiedot selviävät PERI:n taulukkokirjasta. min 1080 max 1400 Ø30 Ø38 Ø16x42 Ø16, ,000 Vaakatuki AV 210 Pituuden säätö L = 1,28-2,10 m. PERI-muottijärjestelmien asentamiseen ja tukemiseen. 1 kpl Liitintappi Ø 16 x 42, sink. 1 kpl Jousisokka 4/1, sink. Huomioitava Kuormitustiedot selviävät PERI:n taulukkokirjasta. min 1280 max 2100 Ø36 Ø70 Ø16x42 Ø16,

19 RAPID Pilarimuotti Tuotenro Paino kg ,900 Vaakatuki AV RSS III Pituuden säätö L = 2,03-2,92 m. PERI-muottijärjestelmien asentamiseen ja tukemiseen. 1 kpl Liitintappi Ø 16 x 42, sink. 1 kpl Jousisokka 4/1, sink. Huomioitava Kuormitustiedot selviävät PERI:n taulukkokirjasta. Ø32 min 2030 max 2920 Ø70 Ø16x42 Ø16, ,820 Tukilevy RSS-2, sink. Vinotukien RSS asentamiseen. 1 kpl Liitintappi Ø 16 x 42, sink. 1 kpl Jousisokka 4/1, sink. 150 Ø11 Ø ,330 Ankkuriruuvi PERI MMS 20 x 130 Vinotukien yms. asentamiseen ilman tulppia. Voidaan käyttää useita kertoja. Huomioitava Kuormitustiedot selviävät PERI:n taulukkokirjasta. Säätöavain SW 30. MMS SW 30 17

20 PERI Suomessa Toimipisteemme 1.0 PERI Suomi Ltd. Oy Hakakalliontie Hyvinkää Puh: Fax: info@perisuomi.fi Jyväskylä Yliopistonkatu 30 C, 3.krs Jyväskylä Puh: Haukipudas Pajatie Haukipudas Puh: Fax:

21 PERI Suomi Ltd Oy Muotit Telineet Suunnittelu Hakakalliontie Hyvinkää info@perisuomi.fi Ivalo Rovaniemi 3 Haukipudas Kajaani Kokkola Vaasa Kuopio Joensuu 2 Jyväskylä Pori Tampere Turku 1 Hyvinkää Toimipisteet Pääkonttori Sivutoimistot Helsinki 19

22 PERI ympäri maailmaa PERI GmbH Rudolf-Diesel-Strasse Weissenhorn Ranska PERI S.A.S Meaux Cedex peri.sas@peri.fr 09 Italia PERI S.p.A Basiano info@peri.it 16 Itävalta PERI Ges.mbH 3134 Nußdorf ob der Traisen office@peri.at 23 Korea PERI (Korea) Ltd. Seoul info@perikorea.com 29 Slovenia PERI Slowenien 2000 Maribor peri.slo@triera.net 03 Sveitsi PERI AG 8472 Ohringen info@peri.ch 10 Japani PERI Japan K.K. Tokyo info@perijapan.jp 17 Tšekki PERI spol. s r.o Jesenice u Prahy info@peri.cz 24 Portugali PERIcofragens Lda Queijas info@peri.pt 30 Slovakia PERI spol. s r.o Senec info@peri.sk 04 Espanja PERI S.A Algete - Madrid info@peri.es 11 Iso-Britannia/Irlanti PERI Ltd. Rugby, CV23 0AN info@peri.ltd.uk 18 Tanska PERI Danmark A/S 2670 Greve peri@peri.dk 25 Argentiina PERI S.A. B1625GPA Escobar Bs. As. info@peri.com.ar 31 Australia PERI Australia Pty. Ltd. Glendenning NSW 2761 info@periaus.com.au 05 Belgia/Luxemburg N.V. PERI S.A Londerzeel info@peri.be 06 Hollanti PERI B.V AH-Schijndel info@peri.nl 12 Turkki PERI Kalıp ve İskeleleri Esenyurt / İstanbul info@peri.com.tr 13 Unkari PERI Kft Budapest info@peri.hu 07 USA 14 Malesia PERI Formwork Systems, Inc. PERI Formwork Malaysia Elkridge, MD Sdn. Bhd. info@peri-usa.com Seri Kembangan, Selangor Darul Ehsan info@perimalaysia.com 08 Indonesia PT Beton Perkasa Wijaksana Jakarta Singapore bpw@betonperkasa.com PERI ASIA Pte. Ltd Singapore pha@periasia.com 19 Suomi PERI Suomi Ltd. Oy Hyvinkää info@perisuomi.fi 20 Norja PERI Norge AS 3036 Drammen info@peri.no 21 Puola PERI Polska Sp. z o.o Płochocin info@peri.pl.pl 22 Ruotsi PERIform Sverige AB Halmstad peri@periform.se 26 Brasilia PERI Formas e Escoramentos Ltda. Vargem Grande Paulista São Paulo info@peribrasil.com.br 27 Chile PERI Chile Ltda. Colina, Santiago de Chile peri.chile@peri.cl 28 Romania PERI România SRL Baloteşti info@peri.ro 32 Eesti PERI AS Saku vald Harjumaa peri@peri.ee 33 Kreikka PERI Hellas Ltd Koropi info@perihellas.gr 34 Latvia PERI SIA 2118 Salaspils novads, Rigas rajons info@peri-latvija.lv 35 Arabiemiraatit PERI (L.L.C.) Dubai perillc@perime.com 20

23 Kanada PERI Formwork Systems, Inc. Bolton, ON L7E 1K1 info@peri.ca 37 Libanon Lebanon Representative Office Jdeideh lebanon@peri.de 38 Liettua PERI UAB Vilnius info@peri.lt 39 Marokko PERI S.A. Tanger peri25@menara.ma 40 Israel PERI Formwork Engineering Ltd Petach Tikva, info@peri.co.il 41 Bulgaria PERI Bulgaria EOOD 1839 Sofia peri.bulgaria@peri.bg 42 Islanti Armar ehf. 220 Hafnarfjörður 43 Kasachan TOO PERI Kazakhstan Almaty peri@peri.kz 44 Venäjä OOO PERI , Noginsk District moscow@peri.ru 45 Etelä-Afrikka Wiehahn Formwork and Scaffolding (Pty) Ltd Stellenbosch info@wiehahn.co.za 46 Ukraina TOW PERI Ukraina Brovary peri@peri.ua 47 Egypti Egypt Branch Office Heliopolis / Cairo info@peri.com.eg 48 Serbia PERI Oplate d.o.o Dobanovci office@peri.rs 49 Meksiko PERI Cimbras y Andamios, S.A. de C.V. Estado de México, info@peri.com.mx 50 Azerbaidzan PERI Kalıp ve İskeleleri Baku peribaku@peri.com.tr 51 Turkmenistan PERI Kalıp ve İskeleleri Aşgabat ahmet.kadioglu@peri.com.tr 52 Valko-Venäjä PERI Belarus Minsk info@peri.by 53 Kroatia PERI oplate i skele d.o.o Donji Stupnik/ Zagreb info@peri.com.hr 54 Iran PERI GmbH Iran Branch Office Tehran info@peri.ir 55 Intia PERI (India) Pvt Ltd Mumbai info@peri.in 56 Jordania PERI GmbH - Jordan Amman jordan@peri.com 57 Kuwait PERI Kuwait Kuwait kuwait@peri.com 58 Saudi-Arabia PERI Engineering Division of Jamjoom Consult Saudi Arabia Jeddah info@peri.com.sa 59 Qatar PERI Qatar LLC P.O.Box: Doha info@periqatar.com 60 Algeria Société PERI S.A.S. Kouba - Alger peri.alger@peri.fr 61 Albania PERI Sh.p.k. Tirane erti.hasanaj@peri.com.tr 62 Peru PERI Peruana SAC Chorrillos, Lima contacto@peri.com.pe 63 Panama PERI Panama Inc Panama City info@peri.com.pa 64 Angola PERIcofragens, Lda. Luanda renato.portugal@peri.pt 65 Nigeria Heights Access Nigeria Ltd. Victoria Island, Lagos info@heightsaccessng.com www. heightsaccessng.com 66 Oman PERI (L.L.C.) Muscat perimct@perime.com 21

24 PERI Tuotteet Seinämuottijärjestelmät Kasettimuotit Puupalkkimuotit Kaarevan seinän muotit Puhdasvalumuotit Vastenvalumuotit Kiipeävät muotit Kiipeämiskonsolit Itsekiipeävä muotti Kiipeävät suojaseinät Kiipeävät työtasot Pilarimuotit Tasasivuiset pilarit Suorakulmaiset pilarit Pyöreät pilarit Telineet, portaat, työtasot Julkisivutelineet Työtasot Sääsuojat Portaat ja kulkutiet Holvimuottijärjestelmät Alumiinikasettimuotti Palkki-ristikkomuotti Puupalkkimuotti Pöytämuotti Palkkimuotti Silta- ja tunnelimuotit Sillan reunan kelkka Sillan reunan työtaso Suunnittelu Tuentajärjestelmät Teräksiset holvituet Alumiiniset holvituet Tukitornit Raskaat HD-tuennat Palvelut Muotin kasaus Puhdistus / Korjaus Muottisuunnittelu Suunnitteluohjelmat Statiikka Erikoisratkaisut Muita tuotteita Työmaan turvajärjestelmät Muottilevyt Puupalkit Päätytopparit Varastokehikot ja -häkit Kuljetuspakkaukset FIN fin 01/2011 1ma Art.-Nr.: Copyright by PERI GmbH PERI Suomi Ltd Oy Muotit Telineet Suunnittelu Hakakalliontie Hyvinkää puhelin +358 (0) fax +358 (0) info@perisuomi.fi
