1 BG-PRÜFZERT FB Niveltyötaso Bau Monikäyttöinen, DIN 4420 mukainen työ- ja suojateline geprüfte Sicherheit tuoteryhmä 5.50

2 Painos 03/2006 Valmistaja: PERI GmbH P.O. Box Weissenhorn Puh.: / Fax: / info@peri.de Myynti ja vuokraus: PERI Suomi Ltd Oy Hakakalliontie Hyvinkää Puh.: Fax Niveltyötason FB yksityiskohtaiset tekniset tiedot on esitetty käyttöohjeessa. Tärkeää: Käytettäessä tuotteitamme on lisäksi huomioitava kunkin maan omat turvallisuusmääräykset. Tämän esitteen kuvituksessa on käytetty valokuvia, jotka on otettu työmaan senhetkisestä työvaiheesta. Yksityiskohdat muottien sidonnoissa, tuennoissa, kaiteissa, kulkuteissä jne. saattavat olla vielä keskeneräisiä. Turvallisuusnäkökohdat ja kuormitusolosuhteet on tarkoin otettava huomioon. Normaaliin työmenetelmään tehty muutos aiheuttaa aina uuden tarkastelun lujuus- ja vakavuuslaskelmiin. Pidätämme itsellämme oikeuden teknisiin muutoksiin.

3 Sisällysluettelo Sivu Niveltyötaso FB Nopea ja yksinkertainen ottaa käyttöön 2 Ratkaisu joka tilanteeseen ja vain 2 erilaista tasoa 3 Työtasojen suunnittelu 4 Välitaso FBZ Neljä eri tapaa käyttää 5 Lisäämällä niveltyötasoon kehä FBE syntyy monikäyttöinen uloketaso 6 Kaiteen korotus vesikattotyötä varten 7 Käyttö rakennuksen runkovaiheessa 8 Niveltyötason FB käyttö muotin tukemiseen 9 Ankkureiden sijainti ja tasojen ripustus Turvallisuutta lisääviä yksityiskohtia 12 Varastointi ja kuljetus 13 Tuotevalikoima PERI ympäri maailmaa

4 Niveltyötaso FB Nopea ja yksinkertainen ottaa käyttöön Niveltyötasossa on kaikki, mitä tarvitaan nopeaan ja turvalliseen työskentelyyn: Se toimitetaan työmaalle käyttövalmiina. Kaikki tarvittavat osat ovat mukana tason saattamiseksi käyttökuntoon. Liitä 4-haaraiset nostoraksit tasossa oleviin nostolenkkeihin. Lisätarvikkeet, kuten pystytuen jatke, jälkihoitotaso tai kaiteen jatke, lukittuvat ilman liitintappeja ja pultteja, kun ne asetetaan paikoilleen. Harva konsolijako, 2.50 m, säästää työtä ja ankkureita. Vapauta turvasalpa ja nosta kaide-elementti pystyasentoon. Konsolin vinotuki kiinnitetään yksinkertaisesti liitintapeilla. Liitintapit on kiinnitetty vinotukeen vaijereilla. 2

5 Ratkaisu joka tilanteeseen ja vain 2 erilaista tasoa Päätasona Niveltyötaso FB / 300 Välitasona Välitaso FBZ 240 1,79 2,98 1,68 2,41 1,08 1,07 2,38 2,01 Tasojen levy on 15-kerroksista kertopuuta, joka kestää sään ja mekaanisen rasituksen eikä ole liukas. Niveltyötaso FB on DIN 4420:n mukainen työ- ja suojateline Saksalainen telineen kuormaluokka 4 Sallittu kuorma 300 kg/m 2 Normaali käyttö pää-, väli- ja uloketasojen avulla Saksalainen telineen kuormaluokka 5 Sallittu kuorma 450 kg/m 2 Erikoistilanne pelkkiä päätasoja käyttäen FB FBZ FB FB FB Esimerkiksi raudoitustelineenä sallien tasometrille kuormaa 500 kg. Esimerkiksi rakentamista ja asennustöitä palvelevana kulkutienä; 450 kg/m 2 vastaa 2430 kg/taso. 3

6 Niveltyötaso FB Työtasojen suunnittelu Niveltyötaso FB ja välitaso FBZ 240 soveltuvat lähes kaikkiin pohjaratkaisuihin. Sisä- ja ulkokulmissa voidaan useimmiten käyttää vakio-osia. Niveltyötason erilaiset ripustusmenetelmät sallivat ankkureiden sijainnille reilut toleranssit, sivusuunnassakin ± 25 mm. 2,05 maks. 2,30 2,50 max. 2,50 2,50 2,50 1,00 0,20 0,20 2,50 1,75 1,65 0,35 FBZ FB FBZ FB FBZ FEB Täytelevy ei sisälly toimitukseen. 3,00 2,50 FB Täytelevy ei sisälly toimitukseen. Aukko täytetty välitasolla FBZ. 1,45 1,55 Uloke FB = niveltyötaso FBZ = välitaso FEB = uloketaso (FB varustettuna uloketason kehyksellä) Täytelevy ei sisälly toimitukseen. Aukko täytetty välitasolla FBZ. Täytelevy ei sisälly toimitukseen. 4

7 Välitaso FBZ 240 Neljä eri tapaa käyttää Välitaso FBZ 240 varmistaa turvallisuuden täyttökohdissa ja rakennuksen sisänurkissa. Vaaralliset viritelmät kuuluvat menneisyyteen. 1. Tasojen käyttö vuorottain Ankkurit tasavälein. Välitaso nostetaan niveltyötasojen päälle siten, että välitason kaiteen koukut lukittuvat viereisten tasojen kaideputkiin. 2,50 2,50 2,50 2,50 2,50 2. Tason käyttö täyttönä Niveltyötasojen välinen aukko 0 2,0 m voidaan peittää portaattomasti. 2,00 2,50 maks. 2,50 2,50 3. Käyttö sisäkulmassa Kiinnittämällä välitasoon yksittäinen nivelkonsoli saadaan siirreltävä yksikkö, jota voidaan käyttää myös sisäkulmissa. Kun välitason irrotettava kaideyksikkö poistetaan, voidaan varmistaa esteetön kulku myös sisäkulmassa. 1. Käyttö päädyssä Välitasoa, johon on kiinnitetty yksittäinen nivelkonsoli, voidaan käyttää myös päätytasona. Suurin sallittu aukko saa näin olla 2,20 m. FB Ankkureiden sijainti 2,50 1,65 3,00 Täytelevy, ei sisälly toimitukseen. Tasot 1,75 FBZ FB 0,35 Yksittäinen nivelkonsoli kiinnitettynä kahdella sidelevyllä DW 15/115, kaidetolppa käännettynä alas 3,00 Tasot 2,05 Ankkureiden sijainti 2,50 2,50 maks. 2,20 2,50 maks. 2,10 0,35 Rakennuksen sisänurkka 5

8 Niveltyötaso FB Lisäämällä niveltyötasoon uloketason kehä FBE syntyy monikäyttöinen uloketaso. Uloketason kehä FBE on helposti asennettava lisätarvike. Kehien avulla tasojen käyttö monipuolistuu ja kustannustehokkuus paranee, sillä: Uloketason taitto kuljetus- tai käyttökuntoon tapahtuu normaalisti. Jokainen niveltyötaso voidaan täydentää uloketason kehällä uloketasoksi. Kehä voidaan kiinnittää mainiosti myös työmaalla. Uloketasoa voidaan käyttää myös normaalin niveltyötason tavoin. Uloketaso taittuu kuljetusasentoon kuten niveltyötaso. Uloketasoa voidaan käyttää sekä oikea- että vasenkätisesti. Tasokuva niveltyötasosta FB ja uloketasosta FEB (vasenkätisenä) Yllä uloketasoa käytetty oikeankätisenä. Uloketason käyttö suoralla seinällä. FB 0,20 0,20 2,50 1,0 Viereisessä kuvassa uloketasoa on käytetty vasenkätisesti. Täytelevy, ei sisälly toimitukseen 1,55 Uloke FEB 1,45 Toimitukset: Tilauksen yhteydessä on sovittava, toimitetaanko kehät irrallaan vai valmiiksi kiinnitettyinä, kts. sivu 14. 6

9 Kaiteen korotus vesikattotyötä varten Muutamalla yksinkertaisella toimenpiteellä niveltyötaso FB voidaan muuttaa vesikattovaiheen työ- ja suojatelineeksi. Kaidetolpan jatke FB on helppo työntää tason kaidetolpan sisään. Kaidetolpan jatkeen päässä oleva putkiliitin mahdollistaa telineputken kiinnittämisen. Kätevät 2,0 m leveät turvaverkot ovat 6,0 m pitkiä. Näin saadaan turvallinen työteline niveltyötason ja kaidetolpan jatkeiden avulla. Turvaverkko pujotettu telineputken 48,3 mm päälle. Niveltyötason kanssa käytetty turvaverkkoa. a h 2,00 Yksityiskohtia: Turvaverkon ja telineputken kiinnitys kaidetolpan jatkeeseen. Mikäli ei ole käytettävissä kaidetolpan jatkeita, voidaan käyttää telineputkia ja putkiliittimiä. Normien DIN 4420 mukaan (kohta 6.1.3) räystään ulkonemalla a = 80 cm kattotyön suojateline ei saa sijaita enempää kuin h = 1,50 m räystään alapuolella. Telineputki on pujotettu turvaverkon silmukoihin ja kiinnitetty sitten kaidetolpan jatkeen liittimeen. Telineputki 48,3 mm kiinnitetty niveltyötason kaidetolppaan kääntyvillä putkiliittimillä DK 1. 7

10 Niveltyötaso FB Käyttö rakennuksen runkovaiheessa Rakennuksen runkovaiheessa seinien aukot haittaavat usein tasojen käyttöä. Niveltyötason tukivarsi tuo tähän ratkaisun. Tukivarren FB-2 L = 200 avulla selvitään vielä 3,50 m:n kerroskorkeudesta. Tukivartta FB-2 L = 300 ja tukisauvaa käytetään 4,50 m:n kerroskorkeuteen asti. maks. 3,50 maks. 4,50 Tukisauva FB-2 Tukivarsien kiinnittäminen niveltyötasoon on yksinkertaista ja ne lukittuvat automaattisesti. Tukivarsien käyttö ei vähennä tasojen kuormitettavuutta. Tukivarsien asemesta seinässä olevien aukkojen ylitykset voidaan hoitaa myös vaakasuoraan asennettujen puiden avulla. Tukivarsi FB-2 L = 200 Tukivarsi FB-2 L = 300 Tukivarsien avulla ripustettava jälkihoitotaso antaa turvallisen työtelineen niveltyötason alla suoritettaville työvaiheille. Jälkihoitotaso asennetaan niveltyötason kahteen tukivarteen. Kuljetusta ja varastointia varten jälkihoitotaso voidaan taittaa kokoon. Tukeva kertopuutaso on kestävä ja turvallinen. Tukivarren lukittumisen varmistaa turvasalpa. Tukivarret ja jälkihoitotaso mukautuvat seinän aukkoihin. 8

11 Niveltyötaso FB Käyttö muotin tukemiseen Kun niveltyötasoa käytetään muotin tukemiseen, on kyse suurista kuormituksista. Raskas kalusto on pidettävä paikoillaan kaikissa työvaiheissa. Jopa 5,40 m korkea muotti on mahdollista tukea niveltyötasojen varaan laskelmat huomioiden. Raudoitustyölle sallittu hyötykuorma on 300 kg/m 2. Tämä tarkoittaa tasometrille kuormaa yli puoli tonnia. Erikoistapauksessa sallittu kuorma voi olla jopa 450 kg/m 2. Jos muotin tukeminen rakennuksen runkoon ei ole mahdollista, voidaan tukijalat kiinnittää niveltyötasossa oleviin kiinnityskohtiin DW 15. Muotit tuettu niveltyötasoon, joka on varustettu myös jälkihoitotasolla. Tuulikuormat voidaan siirtää turvallisesti tuulisiteiden avulla rakenteisiin. Kuvan kohteessa rakennuksen päätyseinän muotit on haluttu tukea ulkopuolen niveltyötasoihin raudoitustyön helpottamiseksi. 9

12 Niveltyötaso FB Ankkureiden sijainti ja tasojen ripustus Haat 2 kpl ø 8 mm** 10 Niveltyötasolla FB ankkureita 40 % vähemmän Ripustushaarukkaa tai lenkkihaarukkaa käytettäessä 2,50 m:n ankkurivälit ovat huomattavasti pidemmät kuin käytettäessä yksittäisten konsoleiden ja telinelankkujen mahdollistamaa 1,50 m:n ankkurointijakoa. Näin työ- ja materiaalikustannukset alenevat 40 %. min.16(18*) min.8 (10*) min. 8 Ripustushaarukka FB Tasokuva Jos käytetään ripustushaarukkaa FB, niveltyötasoon voidaan soveltaa saksalaista telinekuormaluokkaa 5. Jopa 5,40 m korkea muotti voidaan tukea tasolle. Ripustushaarukka FB maks. 20 * Kun käytetään vuorottain välitasoja FBZ tai tuetaan muotteja. ** Jokainen ankkurointikohta vahvistetaan 8 mm:n hakasilla ellei varsinaisen raudoituksen jo katsota riittävän. Lenkkihaarukka FB-2 Tätä ripustusosaa käytetään kun on ylitettävä tiiliverhous tai esimerkiksi lämpöeriste. 13 Ankkurilenkit kiertyvät raudoituksen ympäri. 10 Haarukoiden vaihtaminen niveltyötasoon on nopeata. Jos käytetään lenkkihaarukkaa FB-2, niveltyötasoon voidaan soveltaa saksalaista telinekuormaluokkaa 5. Tasolle voidaan tukea 2,70 m korkea muotti. Kun käytetään korkeussäätöhaarukkaa, niveltyötaso tulee mm alemmaksi kuin käytettäessä lenkkihaarukkaa FB-2. Näin voidaan soveltaa saksalaista telinekuormaluokkaa 2. Tasokuva 11 Konsolin keskilinja Lenkkihaarukka FB-2 8 Normien DIN 4420 mukaiset ankkurointilenkit 10

13 Ripustusnuppi FB Ripustushaarukkaa käytettäessä ripustusnuppi FB mahdollistaa ± 25 mm:n vaakatoleranssin ankkurin sijoittelulle. Tästä on hyötyä esimerkiksi silloin, kun raudoituksen takia ankkuria ei voida sijoittaa täsmällisesti oikealle paikalle. 2,5 2,5 Patentoitu ripustusnuppi FB sallii ± 25 mm:n vaakatoleranssin. Käytettävä haarukka Kierrätettävät osat Valuun jäävät osat Ripustushaarukka FB Tuote nro Kuusioruuvi M24 x Tuote nro Ripustusnuppi FB Tuote nro Ankkurin kiinnityslevy M24 Tuote nro PVC-Ankkurikartio 26 mm Tuote nro Ankkurihylsy M24 Tuote nro Ripustushaarukka FB Tuote nro Kuusioruuvi M24 x Tuote nro Kiipeämisrengas 15 Tuote nro Ankkurin kiinnityslevy M24 Tuote nro Ruuvikartio M24 / DW20 Tuote nro Ankkurilaippa DW20 Tuote nro Ripustushaarukka FB Tuote nro Kuusioruuvi M24 x Tuote nro Kiipeämisrengas 15 Tuote nro Ankkurin kiinnityslevy M24 Tuote nro Kiipeämiskartio 2 M24 / DW15 Tuote nro Sidepultti DW15 Tuote nro Ankkurilaippa DW15 Tuote nro Lenkkihaarukka FB-2 Tuote nro ! TÄRKEÄ TURVALLISUUSNÄKÖKOHTA Ankkurilenkki FB Tuote nro Käyttö pareittain Ankkureiden tulee olla PERI:n juuri tähän tarkoitukseen valmistamia osia. 11

14 Niveltyötaso FB Turvallisuutta lisääviä yksityiskohtia Niveltyötason vakio-osien suunnittelussa on huomioitu myös työmaiden erikoistilanteet: Niveltyötason kaidekehyksessä on naulanreikiä. Nämä mahdollistavat aukkojen kohdalla puusoirojen kiinnittämisen kaiteiksi naulaamalla. Telineputki voidaan kiinnittää putkiliittimillä kaiteeksi kaidetolppaan ja päätykaidetolppaan. Ja esimerkiksi vesikattotyön turvallinen työ- ja suojateline voidaan aikaansaada telineputkilla ja liittimillä ilman kaidetolpan jatkeita. Tukeva 45 mm paksu 15-kerroksinen kertopuutaso ei ole liukas ja pyöristetyt reunat ja nurkat kestävät hyvin kolhuja. Yksittäiset nivelkonsolit on varusteltu niin, että niiden avulla on mahdollista kasata myös erikoismittaisia tasoja. Kaikki turvallisuuskomponentit on maalattu punaisiksi. Ne ovat irtoamattomia ja itsestäänlukittuvia. Taso on 45 mm paksu ja 15-kerroksinen. Päätykaidetolppa FBP kierretään niveltyötasossa oleviin kiinnityskohtiin (DW15) ja lisätään puusoirot kaiteiksi. Kaidekehässä olevat reiät mahdollistavat kaidepuiden naulaamisen. 12

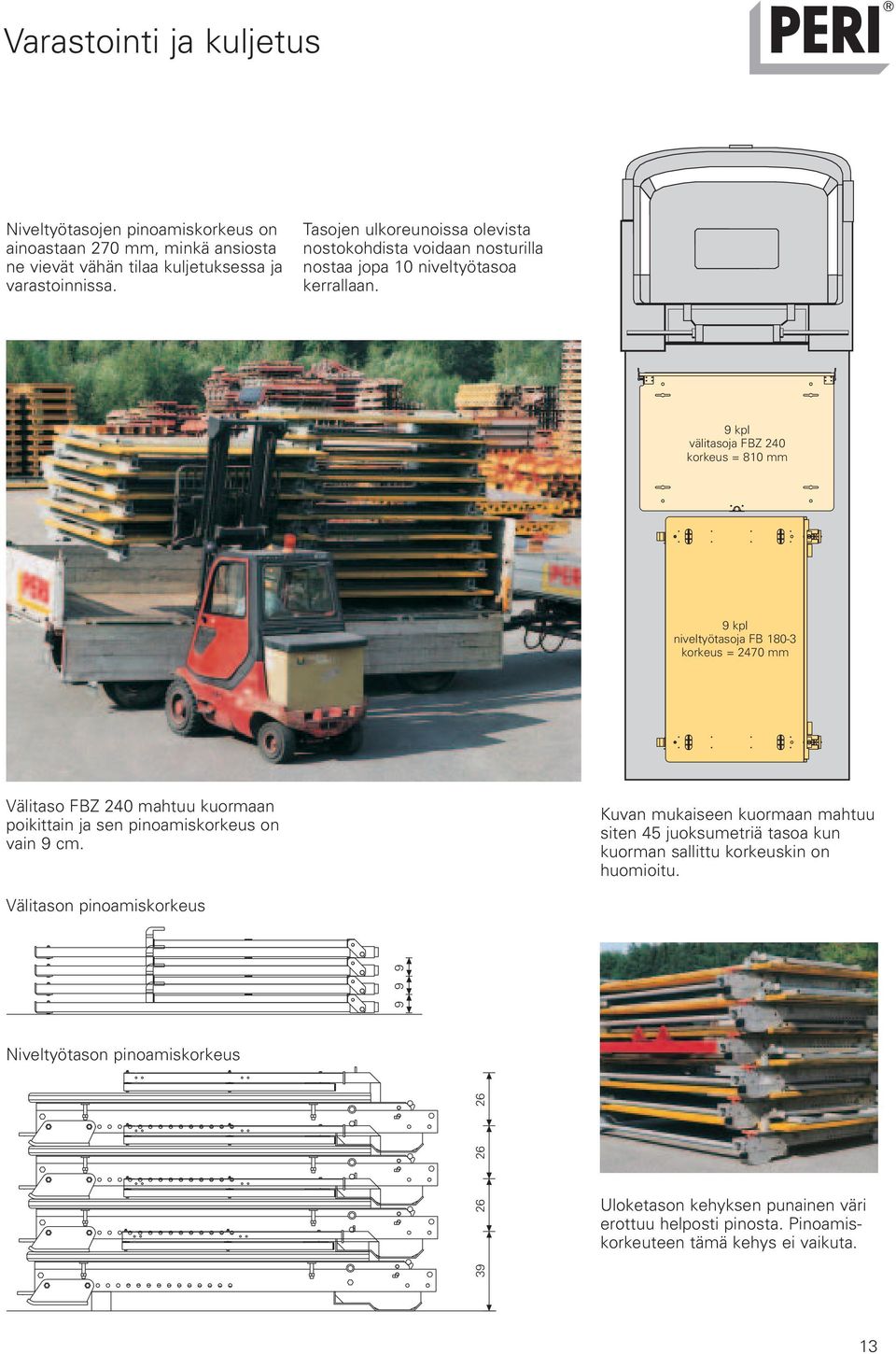

15 Varastointi ja kuljetus Niveltyötasojen pinoamiskorkeus on ainoastaan 270 mm, minkä ansiosta ne vievät vähän tilaa kuljetuksessa ja varastoinnissa. Tasojen ulkoreunoissa olevista nostokohdista voidaan nosturilla nostaa jopa 10 niveltyötasoa kerrallaan. 9 kpl välitasoja FBZ 240 korkeus = 810 mm 9 kpl niveltyötasoja FB korkeus = 2470 mm Välitaso FBZ 240 mahtuu kuormaan poikittain ja sen pinoamiskorkeus on vain 9 cm. Kuvan mukaiseen kuormaan mahtuu siten 45 juoksumetriä tasoa kun kuorman sallittu korkeuskin on huomioitu. Välitason pinoamiskorkeus Niveltyötason pinoamiskorkeus Uloketason kehyksen punainen väri erottuu helposti pinosta. Pinoamiskorkeuteen tämä kehys ei vaikuta. 13

16 Niveltyötaso FB ja lisätarvikkeet Paino kg Tuote nro Niveltyötaso FB 180-3/ , Tasainen hyötykuorma: 300kg/m 2 Täysimittainen 45 mm paksu taso ja Erikoistilanteessa jopa 450kg/m 2 taittuva kaidekehys sekä nivelkonsolit. Sisältää vinotuet FB (2x) ja ripustushaarukat FB (2x). DIN 4420 mukainen työ- ja suojateline Detalji x ø ø 9 x x50= Uloketaso FEB 180-3/ , Uloketason kehyksellä FBE täydennetty niveltyötaso. Sisältää vinotuet FB (2x) ja ripustushaarukat FB (2x). ø 48,3 ø 9 ø 13 ø 48, Niveltyötasojen pinoaminen 14

17 Paino kg Tuote nro Välitaso FBZ , Täysimittainen 45 mm paksu taso ja taittuva irrotettava kaidekehys. DIN 4420 mukainen työ- ja suojateline ø 32 ø Konsoleiden keskilinjat 2414 Välitasojen pinoaminen Tasainen hyötykuorma: 300 kg/m Ruuvilevy DW15/115 0, Käytetään nivelkonsoleiden FB kiinnittämiseksi välitasoon FBZ. 2 kpl / konsoli. 100 B Jälkihoitotaso FBN-2/ , Kiinnittyy tukivarsiin FB-2 L = 200 tai 300. Täysimittainen 45 mm paksu taso ja taittuva kaidekehys. DIN 4420 mukainen työ- ja suojateline. 805 ø Jälkihoitotasojen pinoaminen 900 Naulanreikä ø 9 mm ø 48,3 Tasainen hyötykuorma: 150 kg/m

18 Paino kg Tuote nro Tukivarsi FB-2 L = 2,0 m 29, Tukivarsi FB-2 L = 3,0 m 42, sinkittyjä Alemman tukipisteen siirtämiseksi alaspäin 0,60 2,00 m tai 1,50 3,00 m. Säätö 100 mm:n välein x100= x100= Lisätarvike tukivarrelle FB-2 L = 3,0 m: Tukisauva FB-2 21, Tukisauva FB-2 21, Tarvitaan aina, kun käytetään tukivartta FB-2 L = 3,0 m Vinotuki FB , Toimitetaan niveltyötason, uloketason ja nivelkonsolin mukana. Sisältyy: Liitintappi ø 22 (2x) 50 ø

19 Paino kg Tuote nro Vaakatuki 10, Sisältyy: Kuusioruuvi ISO 4017 M16x45, sink. (4x) Kuusiomutteri ISO 7042 M16-8, sink (4x) ø 48, (Konsoleiden keskilinjat 2500) 60 Kaidekehys FB , Lisätarvikkeet kehyksen asentamiseksi niveltyötasoon FB 180-3/300 tai jälkihoitotasoon FBN-2: Kuusioruuvi ISO 4014 M8x100, sink. (2x) 0, Kuusioruuvi ISO 4014 M8x60, sink. (2x) 0, Itsepuhdistava mutteri M8, sink. (4x) 0, ø Kertopuutasot d = 45 mm, 15-kerroksinen FB x , FBZ x236 85, FBN-2 81x298 51, FB FBZ FBN

20 Paino kg Tuote nro Nivelkonsoli FB , Toimitukseen sisältyy: Vinotuki FB (1x) ja Ripustushaarukka FB (1x) Seinäpinta 385 Kaidetolppa on mahdollista kaataa ø 9 ø 48, x50= ø x80= Lisätarvikkeet kertopuutason asentamiseen: Lukkokantaruuvi DIN 803 M8x60 Mu, sink. (8x) 0, Telineputken kiinnitin, sink. 2, Käytetään erikoistilanteissa telineputken 48,3 mm kiinnittämiseksi nivelkonsoliin, kun telineputkella korvataan vaakatuki. Sisältyy: Kuusioruuvi ISO 4017 M16x45-8.8, sink. (2x) Kuusiomutteri ISO 7042 M16-8, sink. (2x) M16x45 muttereineen Jälkihoitotasokonsoli FBN-2 15, ø ø 48, Jälkihoitotasokonsoli kokoon taitettuna 1275 Lisätarvikkeet kertopuutason asentamiseen: Lukkokantaruuvi DIN 803 M8x60 Mu, sink. (6x) 0,

21 Paino kg Tuote nro Uloketason kehys FBE 178, pulverimaalattu Sisältyy: Kuusioruuvi ISO 4017 M16x45-8.8, sink. (6x) Kuusiomutteri ISO 7042 M16-8, sink. (6x) Mahdollistaa niveltyötason FB 180-3/300 käytön uloketasona. Tukeutuu rakenteen nurkkaan, uloke = 1,55 m. kiinnitys ei mahdollinen x50 3x Tuuliside CB L = 5,7 m, 25 kn 2, Käytetään tuulikuormien siirtämiseksi rakenteeseen. Nivelkonsoliin kiinnittämiseksi tarvitaan lisäksi liitintappi ø 16x150 (715357) ja jousisokka 4/1 (018060). noin 1000 Sallittu vetovoima: 25 kn maks. noin 5700 min. noin 1600 Tuulisiteen kiinnityslevy CB-2 1, Tuulisiteen kiinnittämiseksi alapuoliseen ankkuriin Lisätarvike: Kuusioruuvi ISO 4014 M24x , Nokkamutteri DW15, sink. 0, Tukijalan kiinnittämiseksi tason kiinnityspisteisiin DW SW Lisätarvike: Sidepultti DW 15, erikoismitta 1,44/m

22 Paino kg Tuote nro Päätykaidetolppa FBP 6, pulverimaalattu Kierretään niveltyötason kiinnityspisteisiin DW ø 48, DW Kaidetolpan jatke FB 3, Jatkaa kaidetolpan pituudeksi h = 2,00 m. Sisältyy: Putken päähän hitsattu putkiliitin. Putkiliitin Ø 48,3 977 ø Turvaverkko 6,0x2,0 m 2, Verkko telineen sivusuojaukseen lujasta polypropyleenistä, paksuus 5 mm, solmuton. Verkkotyyppi A2, DIN EN mukaisesti. Energiasisältö 4,2 kj Väri: vihreä Työturvallisuus testattu Telineputki ø 48,3x3,2 L = 1,0m 3, L = 2,0m 7, L = 3,0m 10, L = 4,0m 14, L = 5,0m 17, L = 6,0m 21, Erikoismitat 3,55/m Katkaisu erikoismittaiseksi

23 Paino kg Tuote nro Nostohaarukka FB 180-2, sink. 202, Nostokapasiteetti 750 kg, joka vastaa niveltyötason, tukivarsien ja jälkihoitotason painoa.! Huomioitava: Noudatettava käyttöohjetta! Ei saa käyttää henkilöiden nostamiseen. Ei pinojen nostamiseen Käytössä huomioitava tyyppikilven merkinnät Tyyppikilpi ø 25x Nostoapuväline VBG 9a mukainen. Sallittu kuormitus 750 kg Käyttöasennot: Korvake 4 1 Niveltyötaso FB tai välitaso FBZ Uloketaso FEB 180-3/300 ja/tai jälkihoitotaso FBN-2 Nosto tyhjänä (tason nouto pinosta) Kuljetusasento (nosto korvakkeesta) 21

24 Niveltyötason FB ankkurointi Paino kg Tuote nro! Tärkeä turvallisuusnäkökohta: Ankkureiden tulee olla PERI:n juuri tähän tarkoitukseen valmistamia osia. Ripustushaarukka FB 6, Niveltyötason ripustamiseksi ripustusnuppiin FB tai kiipeämisrenkaaseen 15. Ankkurin keskilinja Ripustusnuppi FB 2, Niveltyötason ripustamiseksi ripustushaarukan FB avulla. Mahdollistaa ± 25 mm:n vaakatoleranssin ankkurin sijainnille Lisätarvike: Kuusioruuvi ISO 4014 M24x , Ankkurihylsy M24 1, Käytetään valuun jäävänä ankkurina ripustusnupin FB kanssa ø 12 M24 21 ø 26 ø 24 ø 35 ø 30 Lisätarvikkeet: PVC-Ankkurikartio 26 mm 0, PVC-Tulppa 26 mm 0, PVC-Ankkurikartio 26 mm PVC-Ankkurikartio 26 mm 0, Jättää betonin suojakertoimeksi 24 mm ø PVC-Tulppa 26 mm 0, PVC-Ankkurikartion 26 mm tulppaamiseen Kuusioruuvit ISO M 24x70 0, M 24x120 0, Korkealaatuiset pultit (mustia) tasojen ankkurointiin. SW 36 M24 70 (120) 22

25 Paino kg Tuote nro! Tärkeä turvallisuusnäkökohta: Ankkureiden tulee olla PERI:n juuri tähän tarkoitukseen valmistamia osia. Ruuvikartio M24 / DW20, sink. 1, Muotinpuoleinen kierre M24 ja betoninpuoleinen kierre DW24. Sallittu kuormitus: katso tuoteseloste! SW 36 ø 28 ø ,4 Lisätarvike: Ankkurilaippa DW20 0, KK betonikartio M24-67/52 rk 0, Ruuvikartion M24/DW20 jättämän kolon täyttämiseksi. 23,5 72,5 ø 58 ø 24,5 ø 50 ø 73 ø 67,4 ø 36,2 52 Pakkauksen koko 50 kpl Lisätarvike: Liima bet.kartiolle, 5 kg 6, Ankkurilaippa DW20 0, Sallittu kuormitus: katso tuoteseloste! 65 6 ø 32 ø 100 DW20 M 24 DW 20 Kiipeämisrengas 15, sink. 0, Niveltyötason FB 180-3/300 asentaminen ripustushaarukan FB avulla. 65 Lisätarvikkeet: Kuusioruuvi ISO 4014 M24x ,

26 Paino kg Tuote nro! Tärkeä turvallisuusnäkökohta: Ankkureiden tulee olla PERI:n juuri tähän tarkoitukseen valmistamia osia. Kartion kiinnityspultti M24, sink. 0, Kun ankkurihylsy M24, ruuvikartio M24 tai kiipeämiskartio-2 M24/DW15 kiinnitetään muotin pintaan poraamalla reikä muottilevyyn. ø 34 M ø 7 ø 60 SW 19 Lisätarvike: Kartiokiinnityksen tukilevy 15, sink. 0, Kartiokiinnityksen tukilevy 15, sink. 0, Käytetään kartion kiinnityspultin M24 kanssa ø 25 6 Lisätarvikkeet: Kansiruuvi 6x20 DIN 571, sink. (4x) 0, Ankkurin kiinnityslevy M24 0, Kun ankkurihylsy M24, ruuvikartio M24 tai kiipeämiskartio-2 M24/DW15 kiinnitetään muotin pintaan poraamatta reikää muottilevyyn. M 24 2,8 40 ø 4,8 Lisätarvikkeet: Kuusiokoloavain SW14, pitkä 0, Naulat 30x80 (4x) 0, Kuusiokoloavain SW14, pitkä 0, Ankkurin kiinnityslevyjen M24, M30 ja M36 irrottamiseen. Hylsyavain SW36 2, Käytetään ruuvikartioiden M24/DW20 ja kiipeämiskartioiden M24/DW15 irrotuksessa. Pituus noin 500 mm. 24

27 Paino kg Tuote nro! Tärkeä turvallisuusnäkökohta: Ankkureiden tulee olla PERI:n juuri tähän tarkoitukseen valmistamia osia. Lenkkihaarukka FB-2 5, Kun niveltyötaso ripustetaan ankkurilenkkien varaan ø Lisätarvikkeet: Ankkurilenkki 2 kpl / ankkurointikohta 1, Ankkurilenkki 1, Käytetään aina pareittain. Korkeussäätöhaarukka 18, Kun niveltyötaso halutaan mm alemmaksi, kuin normaalia lenkkihaarukkaa FB-2 käytettäessä Lisätarvikkeet: Ankkurilenkki 2 kpl / ankkurointikohta 1,
