Yleistä Laattojen katkaisu Reiät Suunnittelu Pinnat Valmistus Palonkestävyys Vesireiät Sähköputkitukset Laadunvarmistus Onteloiden valutulpat
|
|
- Maija-Leena Hukkanen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1
2 2 Yleistä Betset Oy:n ontelolaattoja valmistetaan kolmella eri paikkakunnalla: Kyyjärvellä, Hämeenlinnassa ja Nurmijärvellä. Ontelolaattoja on valmistettu v alkaen. Betset-ontelolaattojen kokonaisvuosituotanto on n m2. Suunnittelu Rakennesuunnittelija toimittaa ontelolaattojen tasokuvat kuormitus- ja reikätietoineen, sekä A4- lappukuvat ja elementtiluettelot. Tarkemmat tiedot, katso kohta: Suunnitelmien sisältämät tiedot. Laattojen tunnuksien numeroinnissa suositellaan käyttämään eri 100-lukuja eri tasojen välillä (esim alapohja 001 jne, 1 krs 100 jne, 2 krs 200). Myös eri laattatunnusten osalta on vältettävä samojen 100-lukujen käyttöä (esim O / O ) Laattojen punossuunnittelu tulee Betset Oy:ltä, jolla on suunnittelusta sopimus Insinööritoimisto Timo Rintalan kanssa.suunnittelussa noudatetaan EC 2:ta ( SFS-EN ja -1-2), standardia SFS-EN 1168+A2:ta ja sen kansallisia liitteitä ja standardissa SFS 7016 annettuja ohjeita. Valmistus Ontelolaattojen valmistus tapahtuu pitkillä valualustoilla lähes automaattisena tuotantona. Laatat valetaan liukuvalukoneilla ja katkaistaan timanttisahalla suunnitelmien mukaiseen pituuteen betonin saavutettua riittävän lujuuden. Vesireiät Ontelolaatan molempiin päihin, noin mm etäisyydelle laatan päistä, porataan tehtaalla laatan alapintaan onteloiden kohdille vesireiät ø mm. Vesireiät porataan laattojen muotistapurkuvaiheessa, laattojen alapuolelta. Mikäli reikä, varaus tai jälkivalu onteloon estää reiän tekemisen normaali kohtaan, tilaaja tekee em. vesireiät työmaalla. Viimeistelytöiden yhteydessä reiät yleensä täytetään. Ulkotiloihin jäävissä ontelolaatoissa vesireikiä ei saa sulkea. Onteloiden valutulpat Ontelolaattojen onteloihin asennetaan tehtaalla muovitulpat estämään saumavalun pääsy onteloihin. Laattojen katkaisu Ontelolaattojen peruskatkaisu on suora poikkikatkaisu. Ontelolaatta on mahdollista katkaista sahaamalla vinopäiseksi. Sahauskulma on aina pystysuora laatan tasoon nähden. Reiät Suunnittelija merkitsee lappukuviin kaikki reiät joilla on mahdollinen vaikutus laatan raudoitukseen. Kuitenkaan alle 150 mm reikiä ei tuotantoteknisistä syistä ontelolaattoihin tehdä tehtaalla. Mikäli jokin pienempi kuin 150 mm reikä (esim 80 mm tappireikä) on asennustyön jouhevan etenemisen vuoksi tehtävä tehtaalla, on se piirrettävä 150 mm reikäkokona jolloin se sellaisena valmistetaan. Muussa tapauksessa näistä reiìstä tulee ilmoittaa tilaajalle, jotta osaavat varautua työmaalla tarvittavin porauslaittein kuorman saavuttua Pinnat Ontelolaatan alapinta on teräsmuottia vasten valettu betonipinta. Laatan yläpinta on käsittelemätön valukonepinta. Laatan yläpintaan voidaan tehdä pituussuuntainen uritus pintalaatan tartunnan varmistamiseksi. Palonkestävyys Ontelolaattojen palonkestävyys on REI60-REI240 laattatyypistä ja lisäsuojauksesta riippuen. Palonkestävyys osoitetaan eurokoodimitoituksessa laskennallisesti. Sähköputkitukset Sähköputkien sijoituksesta ja lukumäärästä saumoissa on annettu ohjeet ääniteknisissä rakennekorteissa kts. -osoitteesta julkaisut / äänitekniset kortit. Laadunvarmistus Ontelolaatta on CE-merkitty tuote. Osa laatoista kuuluu vielä tyyppihyväksyntämenettelyn mukaiseen laadunvalvontaan. Inspecta Oy valvoo tarkastuskäyntien ja tehtaan raportoinnin avulla, että laadunvarmistusta koskevia vaatimuksia noudatetaan. Tämän lisäksi ontelolaatan kantokykyä valvotaan CEmerkinnän mukaisen laadunvalvontamenettelyn ja laattojen kuormituskokeiden avulla (VTT).
3 3 Betset-ontelolaattojen perustyypit 1.1. Tyyppimerkinnät Betset Oy:n ontelolaattojen merkinnässä käytetään tyyppimerkintää O ja sen perässä laatan korkeutta kuvaava luku. Esim. O20 (laatan korkeus 200 mm) Lisämääreet kuvaavat laatan käyttötarkoitusta ja ominaisuuksia: Laattatunnuksen EDESSÄ käytettävät: E = eristetty laatta Y = ulokelaatta tai yläpunoksellinen laatta P = palolaatta, palonkesto REI90 2P = palolaatta, palonkesto REI120 Laattatunnuksen JÄLKEEN käytettävät: K = madallettu laatta (kylpyhuonelaatta) Jos samassa laatassa on useampia lisämääreitä, liitetään ne tunnukseen eteen peräkkäin, poikkeuksena K-tunnus joka on ainoana laattatunnuksen jälkeen: -PO27K = REI90 palolaatta, 265 mm laattatyyppi, madallettu -YEO27 = yläpunoksellinen, eristetty 265 mm laatta Varausmerkinnät: R = Reikä S = Syvennys V = Vinopää K = yläpinnan Karhennus/uritus ST = Syvät Tulpat P = Pasi-lenkki J = Jälkivalu T = lisäterästys, kiinn.lätkät B = Betonin lujuus poikkeaa normaalista (tehdas merkitsee) A = Alkujännitys poikkeaa normaalista (tehdas merkitsee) 1.2. Perustyypit Betset Oy:n ontelolaattojen perustyypeistä esitetään seuraavilla sivuilla poikkileikkaustiedot, kantokyky, taipumat ja muut tekniset tiedot. Oheisessa taulukossa on esitetty ontelolaattojen perustyyppien tyyppimerkinnät. Tunnus Vahvuus Ontelomäärä Omapaino Saumattuna O vahvuus mm ontelomäärä 8 kpl omapaino O O mm 6 kpl O mm 5 kpl O mm 4 kpl O32M 320 mm 5 kpl O mm 5 kpl O mm 4 kpl O mm 4 kpl Kaikilla Betset Oy:n tehtailla ei ole tuotannossa kaikkia edellä esitettyjä laattatyyppejä. Eri tehtaiden tuotantokalustosta johtuen ontelolaattojen poikkileikkausmitat, reikämäärät ja painot saattavat hieman poiketa toisistaan. Eroavuudet ovat pieniä eikä niillä ole vaikutusta laattojen käyttöön. Tarkat poikkileikkaustiedot saat tarvittaessa laattatehtaalta.
4 4 K-laatat Kylpyhuonelaatat valmistetaan tekemällä laattaan syvennys ( O27K= 265/175 mm, O32K= 320/200 mm, O37K= 370/200 mm). Kylpyhuonelaatat merkitään aina K-tunnuksella. Kylpyhuonesyvennys tehdään laattaan koneellisesti tai käsin 600 tai 1200 mm leveänä. Esim. 800 mm leveä syvennysosuus valmistetaan 1200 mm leveänä, tai 400 mm leveä syvennys valmistetaan 600 mm leveänä. Mikäli syvennys menee laatassa vain reunaonteloon saakka, poistetaan tehtaalla ontelon sivu ja kansi. Pohjan valu vaadittuun korkoon tehdään työmaalla saumavalujen yhteydessä. Näissä laatoissa ei käytetä K-merkintää, vaan ontelon avaus merkitään lappukuvaan syvennyksenä. Palolaatat Palonkestävyys Betset-ontelolaattoja voidaan käyttää sellaisenaan rakenteisiin, joissa on vaatimuksena <REI120 (2 h), lukuunottamatta tyyppejä O15 ja O20. Työmaalla tehtävällä lisäerityksellä voidaan saavuttaa jopa REI240 (4h) palonkestävyys. Palolaatat ovat palonkestoltaan luokkaa REI120 (tyyppimerkinnät esim. 2PO27) tai REI90 (tyyppimerkinnät esim. PO27). Korkeammissa palonkestoluokissa REI 180 ja REI240 käytetään laattojen alapuolista, työmaalla tehtävää erillissuojausta. Mikäli vain pienehkö osa laatastosta vaatii korkeampaa paloluokkaa, on paloluokan kasvattaminen laatan alapuolisella erillissuojauksella edullisempi ratkaisu. Palolaattojen kantokyky Koska laattojen paloluokitus lisää suojabetonietäisyyttä raudoituksiin nähden, laattojen kantokyky pienenee oleellisesti peruslaattaan verrattuna tilanteesta riippuen. Tämä tulee huomioida laattojen kapasiteettia peruskäyrästöiltä tarkasteltaessa. Ulokelaatat Ulokelaattoja valmistetaan joko yläpunoksilla varustettuina tai pienet määrät niin soveltuessa onteloita umpeenvalamalla/lisäraudoittamalla. Lyhyissä ulokkeissa (n. 500 mm) voidaan käyttää ratkaisuna normaalisti raudoitettua ontelolaattaa ja työmaalla laattojen saumoihin ja/tai pintabetoniin asennettua lisäraudoitusta. Pitkissä ulokkeissa ontelolaatat raudoitetaan tehtaalla yläpunoksilla, tyyppimerkintä esim. YO27. Ulokelaattojen mitoitus Laattojen kantokyky ulokeosalla poikkeaa oleellisesti peruslaattaan verrattuna. Tarkista tarvittaessa Betset Oy:n raudoitussuunnittelijalta ulokeosan kantavuus annetuille kuormille.

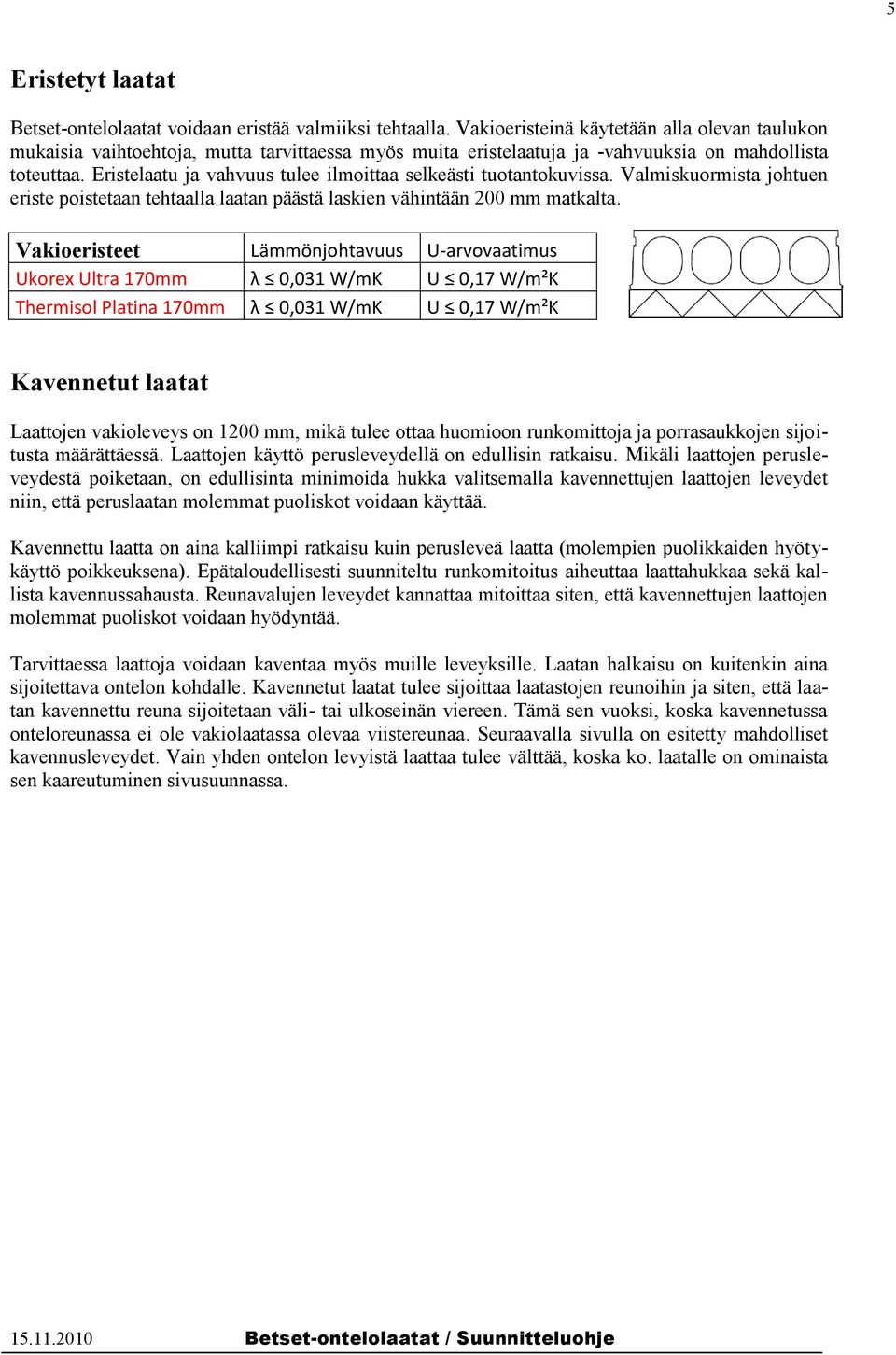

5 5 Eristetyt laatat Betset-ontelolaatat voidaan eristää valmiiksi tehtaalla. Vakioeristeinä käytetään alla olevan taulukon mukaisia vaihtoehtoja, mutta tarvittaessa myös muita eristelaatuja ja -vahvuuksia on mahdollista toteuttaa. Eristelaatu ja vahvuus tulee ilmoittaa selkeästi tuotantokuvissa. Valmiskuormista johtuen eriste poistetaan tehtaalla laatan päästä laskien vähintään 200 mm matkalta. Vakioeristeet Lämmönjohtavuus U-arvovaatimus Ukorex Ultra 170mm λ 0,031 W/mK U 0,17 W/m²K Thermisol Platina 170mm λ 0,031 W/mK U 0,17 W/m²K Kavennetut laatat Laattojen vakioleveys on 1200 mm, mikä tulee ottaa huomioon runkomittoja ja porrasaukkojen sijoitusta määrättäessä. Laattojen käyttö perusleveydellä on edullisin ratkaisu. Mikäli laattojen perusleveydestä poiketaan, on edullisinta minimoida hukka valitsemalla kavennettujen laattojen leveydet niin, että peruslaatan molemmat puoliskot voidaan käyttää. Kavennettu laatta on aina kalliimpi ratkaisu kuin perusleveä laatta (molempien puolikkaiden hyötykäyttö poikkeuksena). Epätaloudellisesti suunniteltu runkomitoitus aiheuttaa laattahukkaa sekä kallista kavennussahausta. Reunavalujen leveydet kannattaa mitoittaa siten, että kavennettujen laattojen molemmat puoliskot voidaan hyödyntää. Tarvittaessa laattoja voidaan kaventaa myös muille leveyksille. Laatan halkaisu on kuitenkin aina sijoitettava ontelon kohdalle. Kavennetut laatat tulee sijoittaa laatastojen reunoihin ja siten, että laatan kavennettu reuna sijoitetaan väli- tai ulkoseinän viereen. Tämä sen vuoksi, koska kavennetussa onteloreunassa ei ole vakiolaatassa olevaa viistereunaa. Seuraavalla sivulla on esitetty mahdolliset kavennusleveydet. Vain yhden ontelon levyistä laattaa tulee välttää, koska ko. laatalle on ominaista sen kaareutuminen sivusuunnassa.
6 6

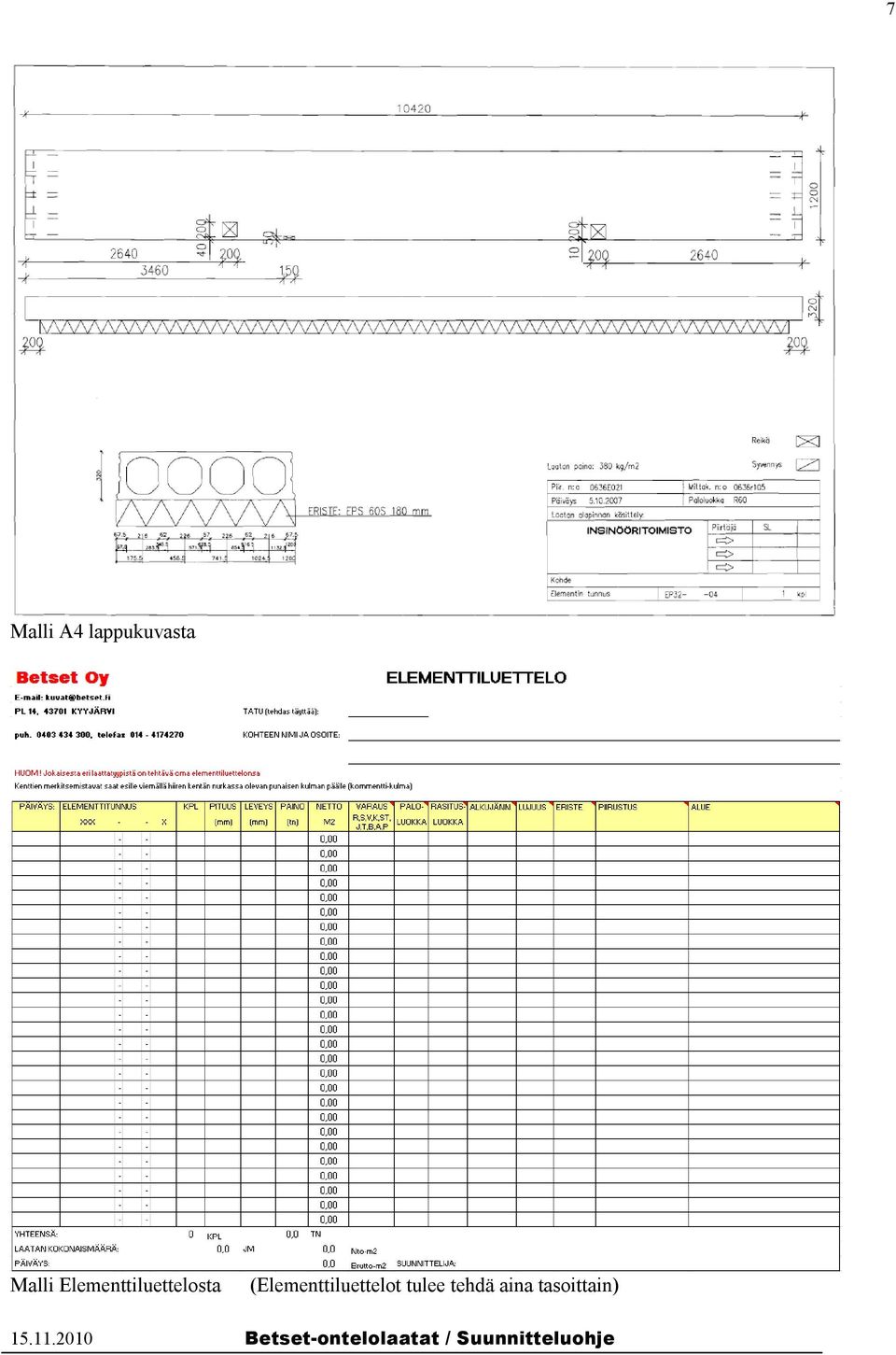

7 7 Malli A4 lappukuvasta Malli Elementtiluettelosta (Elementtiluettelot tulee tehdä aina tasoittain)
8 8 Laattatyypin valinta Alustava laattatyypin valinta voidaan tehdä alla olevan kuvaajan avulla. Kuvaajassa on esitetty eri laattatyyppien maksimikantokyvyt, kun hyötykuorman muuttuva osuus 80% ja pysyvä osuus 20%.
9 9 Alla esitetyt tiedot koskevat lähinnä Kyyjärven ja Hämeenlinnan tehtaiden tuotantoa. Kysy tarkemmat tiedot tehtaalta! ONTELOLAATTA O15 (150 mm) O15-ontelolaatta soveltuu kantavuutensa ja keveytensä ansiosta mm. teollisuushallien vesikattorakenteiksi. Ko. ontelolaattaa ei suositella suunniteltavaksi pienkohteisiin tai kohteisiin, joissa laattamenekki on pieni (<500 m2). TEKNISET TIEDOT O15-ontelolaatan valmistusmitat - leveys 1200 mm - korkeus 150 mm -paino - sivun 3 taulukosta -laatan suunniteltu tukipinnan pituus vähintään 60 mm -palonkestävyys kantavana ja osastoivana rakennusosana REI30/REI60 POIKKILEIKKAUS O15 (150 mm) KANTOKYKY JA TAIPUMA -kantokyky, kun hyötykuoman muuttuva osuus 80 % ja pysyvä osuus 20 % O20 (200 mm) KANTOKYKY -kantokyky, kun hyötykuoman muuttuva osuus 80 O20 (200 mm) KANTOKYK % ja pysyvä osuus 20 % O20 (200 mm) KANTOKYKY

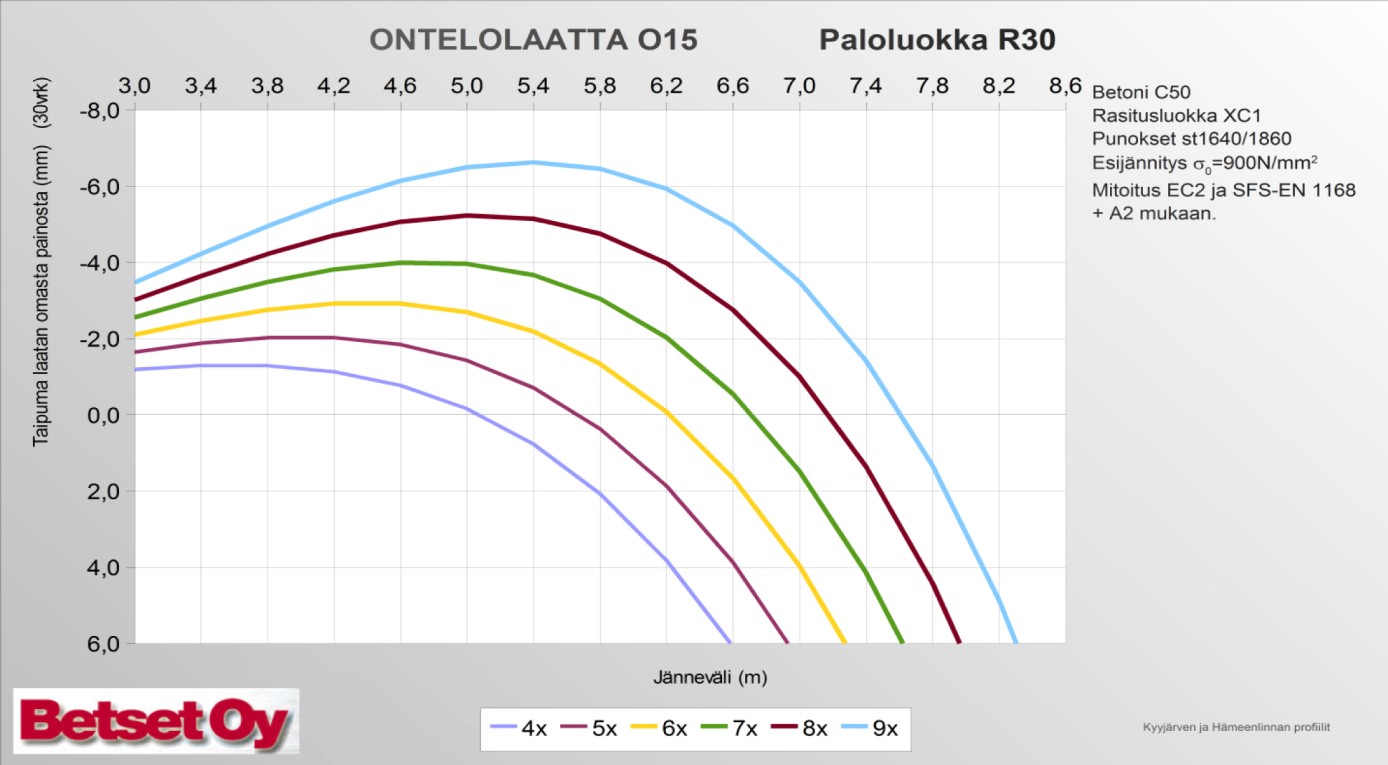

10 10 O15 KANTOKYKY -kantokyky, kun hyötykuorman muuttuva osuus 80% ja pysyvä osuus 20%.
11 11 ONTELOLAATTA O20 (200 mm) O20-ontelolaatta soveltuu kantavuutensa ja muiden teknisien ominaisuuksiensa puolesta käytettäväksi mm. rivitalojen ala-, väli- ja yläpohjiin, asuinkerrostalojen kerroksellisiin välipohjiin sekä teollisuus- ja liikerakennusten yläpohjiin. TEKNISET TIEDOT O20-ontelolaatan valmistusmitat - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään 60mm - korkeus 200 mm - palonkestävyys kantavana ja osastoitavana rakennusosana REI60 paino - sivun 3 taulukosta O20 POIKKILEIKKAUS
12 12 O20 KANTOKYKY -kantokyky, kun hyötykuorman muuttuva osuus 80% ja pysyvä osuus 20%.
13 13 ONTELOLAATTA O27 (265 mm) O27-ontelolaattaa käytetään kohteissa, joissa hyvän kantavuuden ja jäykkyyden lisäksi tarvitaan hyvää ääneneristyskykyä. Näitä ominaisuuksia tarvitaan mm. asuinkerrostaloissa. TEKNISET TIEDOT O27 ontelolaatan valmistusmitat - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään 60 mm - korkeus 265 mm - palonkestävyys kantavana ja osastoivana rakennusosana REI60 REI120. -paino - sivun 3 taulukosta POIKKILEIKKAUS
14 14 O27 KANTOKYKY -kantokyky, kun hyötykuoman muuttuva osuus 80 % ja pysyvä osuus 20 %
15 15 O27K (265/175 mm) KYLPYHUONESYVENNYSLAATTA O27K-ontelolaattaa käytetään asuinkerrostalojen märkätilojen alueilla. Laatta valmistetaan tehtaalla O27 laatasta tekemällä yläpintaan 90 mm:n syvennys ja valamalla jäljelle jäävä 175 mm betonilla umpeen. Kylpyhuonesyvennyslaatat eivät ole CE-merkittyjä tuotteita. TEKNISET TIEDOT O27K-ontelolaatan valmistusmitat - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään 60 mm - korkeus 265 /175mm - palonkestävyys kantavana ja osastoivana rakennusosana REI60 -paino (O27K) - laatta 430 kg/m 2 (madalletun osan kohdalla, 175 mm) -laattaa saatavana myös paloluokassa REI90/REI120 (lyhyillä jännevälillä), sovittava aina erikseen valmistavan tehtaan kanssa POIKKILEIKKAUS
16 16 O32 (320 mm) ONTELOLAATTA O32-ontelolaattaa käytetään hyvän kuormankantokykynsä vuoksi asuinkerrostaloissa ja toimisto- ja liikerakennuksissa. Myös märkätilojen rakentaminen helpottuu asuinkerrostaloissa O32 laatan ansiosta. TEKNISET TIEDOT O32 ontelolaatan valmistusmitat - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään 60 mm - korkeus 320 mm - palonkestävyys kantavana ja osastoivana rakennusosana REI60 REI120 -paino - sivun 3 taulukosta POIKKILEIKKAUS

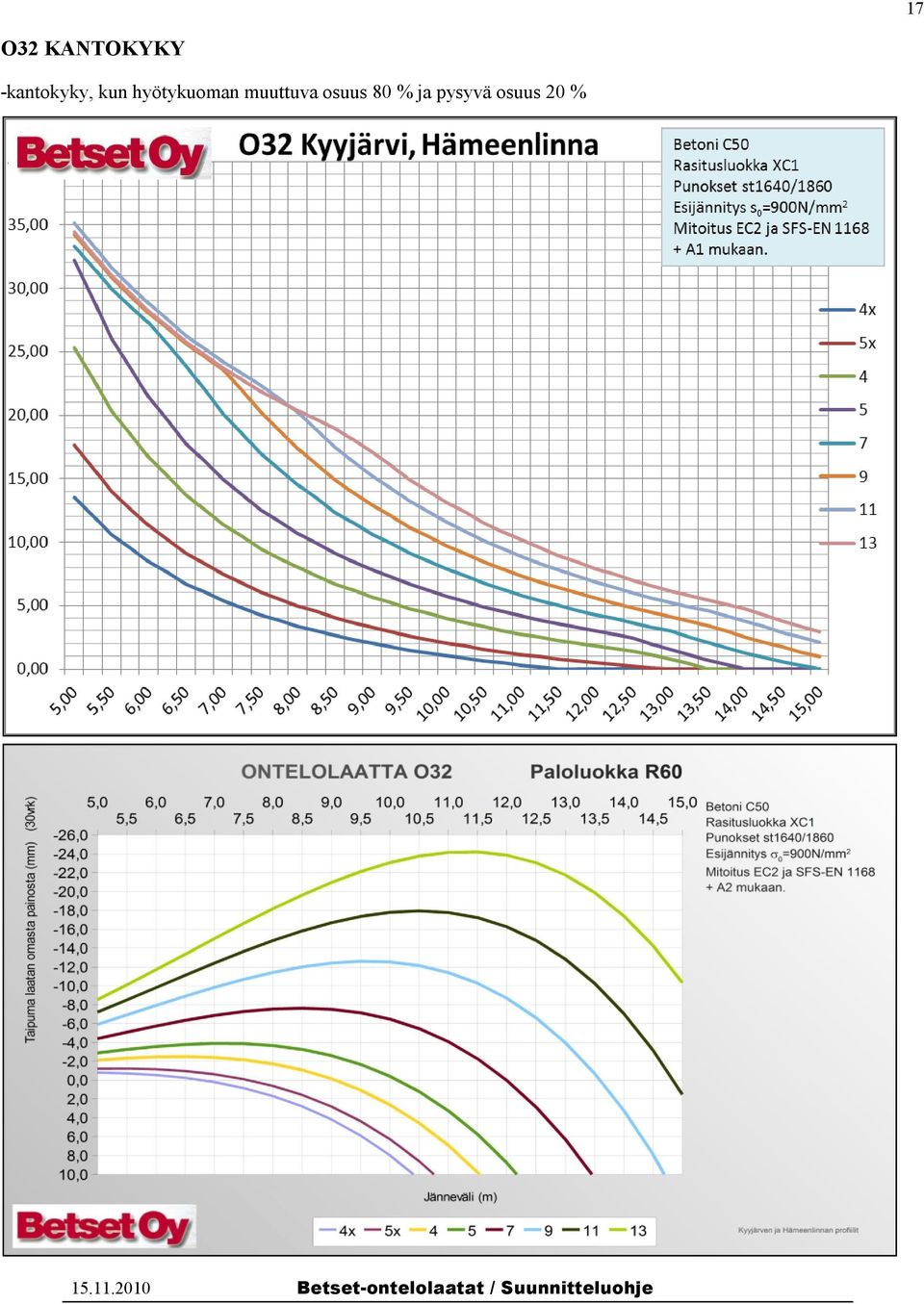

17 17 O32 KANTOKYKY -kantokyky, kun hyötykuoman muuttuva osuus 80 % ja pysyvä osuus 20 %

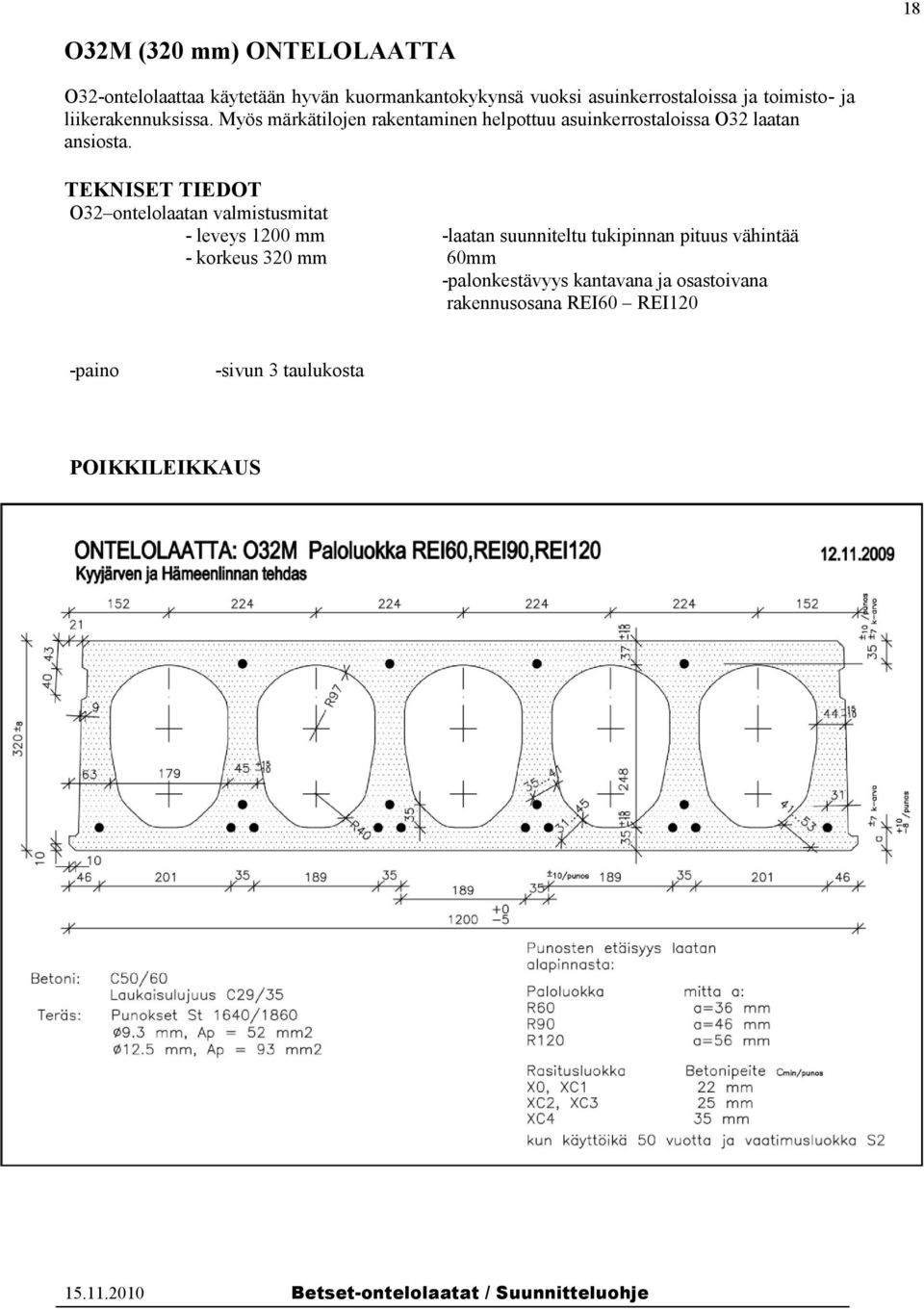

18 18 O32M (320 mm) ONTELOLAATTA O32-ontelolaattaa käytetään hyvän kuormankantokykynsä vuoksi asuinkerrostaloissa ja toimisto- ja liikerakennuksissa. Myös märkätilojen rakentaminen helpottuu asuinkerrostaloissa O32 laatan ansiosta. TEKNISET TIEDOT O32 ontelolaatan valmistusmitat - leveys 1200 mm -laatan suunniteltu tukipinnan pituus vähintää - korkeus 320 mm 60mm -palonkestävyys kantavana ja osastoivana rakennusosana REI60 REI120 -paino -sivun 3 taulukosta POIKKILEIKKAUS
19 19 O32M KANTOKYKY -kantokyky, kun hyötykuoman muuttuva osuus 80 % ja pysyvä osuus 20 %
20 20 O32K (320 mm/200 mm) KYLPYHUONESYVENNYSLAATTA O32K-ontelolaattaa käytetään asuinkerrostalojen märkätilojen alueilla. Laatta valmistetaan tehtaalla O32 laatasta tekemällä yläpintaan 120 mm:n syvennys ja valamalla jäljelle jäävä osa 200 mm betonilla umpeen. Kylpyhuonesyvennyslaatat eivät ole CE-merkittyjä tuotteita. TEKNISET TIEDOT O32K-ontelolaatan valmistusmitat - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään 60 mm - korkeus 320 mm - palonkestävyys kantavana ja osastoivana rakennusosana REI60-REI120 -paino: - laatta 490 kg/m (madalletun osan kohdalla, 200 mm) POIKKILEIKKAUS
21 21 O37 (370 mm) ONTELOLAATTA O37-ontelolaattaa käytetään asuinrakennusten välipohjissa. O37-laatalla saavutetaan vaadittu ääneneristävyys ilman pintabetonia. Pintamateriaaliksi soveltuu esim. lautaparketti. TEKNISET TIEDOT O37 ontelolaatan valmistusmitat - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään 60 mm - korkeus 370 mm - palonkestävyys kantavana ja osastoivana rakennusosana REI60 - REI 120 -paino - sivun 3 taulukosta POIKKILEIKKAUS
22 22 O37 KANTOKYKY -kantokyky, kun hyötykuoman muuttuva osuus 80 % ja pysyvä osuus 20 %
23 23 O37K (370 mm/200 mm) KYLPYHUONESYVENNYSLAATTA O37K-ontelolaattaa käytetään asuinkerrostalojen märkätilojen alueilla. Laatta valmistetaan tehtaalla O37- laatasta tekemällä yläpintaan 170 mm:n syvennys ja valamalla jäljelle jäävä 200 mm betonilla umpeen. O37-ontelolaatan madalletun osan korkeus on 200 mm. Tällöin viemäriputkia varten oleva 170 mm tilavaraus poistaa kokonaan työläät, pölyiset ja meluisat piikkaukset viemäriputkien asennusta varten. Kylpyhuonesyvennyslaatat eivät ole CE-merkittyjä tuotteita. TEKNISET TIEDOT O37 ontelolaatan valmistusmitat - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään - korkeus 370 mm 60 mm - palonkestävyys kantavana ja osastoivana rakennusosana REI60 REI120. -paino - laatta 485 kg/m (madalletun osan kohdalla, 200 mm) POIKKILEIKKAUS
24 24 O40 (400 mm) ONTELOLAATTA O40-ontelolaattaa käytetään hyvän kuormankantokykynsä ansiosta raskaasti kuormitettujen teollisuus- ja varastorakennusten ala- ja välipohjarakenteina. Sitä voidaan käyttää myös pitkillä jänneväleillä toimisto- ja liikerakennuksissa. TEKNISET TIEDOT O40 ontelolaatan valmistusmitat: - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään - korkeus 400 mm 100 mm - palonkestävyys kantavana ja osastoivana rakennusosana REI60-REI120 -paino - sivun 3 taulukosta POIKKILEIKKAUS
25 25 O40 KANTOKYKY -kantokyky, kun hyötykuoman muuttuva osuus 80 % ja pysyvä osuus 20 %
26 26 O50 (500 mm) ONTELOLAATTA O50 ontelolaatta soveltuu erittäin suuren kuormituskapasiteettinsa ansiosta raskaasti kuormitettujen teollisuus- ja varastorakennusten ala- ja välipohjarakenteeksi. Sitä voidaan käyttää myös pitkillä jännemitoilla mm. pysäköintitaloissa, pihakansissa ja silloissa. TEKNISET TIEDOT O50 ontelolaatan valmistusmitat: - leveys 1200 mm - laatan suunniteltu tukipinnan pituus vähintään - korkeus 500 mm 100 mm - palonkestävyys kantavana ja osastoivana rakennusosana REI60-REI120. -paino - sivun 3 taulukosta. POIKKILEIKKAUS
27 27 O50 KANTOKYKY -kantokyky, kun hyötykuoman muuttuva osuus 80 % ja pysyvä osuus 20 %
28 28 Suunnitelmien sisältämät tiedot A. Kohteen nimi, paikkakunta, tarkka osoite, korttelin ja tontin numero. B. Tasopiirustukset joista käy ilmi -laattojen mitat, saumakoot ja tukipituudet -laattojen mittatunnukset sekä reikien ja lovien paikat -kaikki laattojen rakennussuunnittelua varten tarvittavat kuormitustiedot (myös väliseinät, pintabetoni, hormit yms.) tasopiirustukseen merkittynä. -laataston palonkestovaatimus -laataston ympäristöluokka -tieto rakenteesta, johon laatta tuetaan (seinä, palkkityyppi ks. kohta C.) C. Tiedot palkkirakenteesta, joihin palkki tukeutuu Laattojen tukeutuessa taipuvalle tuelle tarvitaan laataston leikkauskapasiteetin tarkistamista varten seuraavat tiedot palkkirakenteista (tiedot merkitään tasopiirustuksissa): -palkkityyppi (betonipalkki, HQpalkki tai muu palkki) -laatan toimiva leveys määritettynä betoninormikortin betoninormikortin mukaisesti -palkin jänneväli -palkin kuormitus -palkin taivutusjäykkyys (EI), aksiaalinen jäykkyys (EA) sekä palkin painopiste tai yhdistetyn rakenteen taivutusjäykkyys ja painopiste -palkin jännitysaste; halkeamamomentin ja taivutuskapasiteetin suhde -palkin korkeus -laatan alapinnan asema palkin alapintaan nähden -palkin ja laatan välisen sauman leveys tai laattojen päiden väli -pintabetonin paksuus Näiden tietojen perusteella laatan valmistaja pystyy laskemaan yhdistetyn poikkileikkauksen jäykkyyden ja muut tarvittavat suureet laatalle yhteisvaikutuksesta syntyvien rasitusten määrittämiseksi. Laatan valmistaja määrittää myös onteloiden päiden umpeenvalun tarpeen. D. Elementtiluettelo, koko A4, josta ilmenee: -elementtien kappalemäärä (kerroskohtaisena) -laattojen mitat tyypeittäin -elementtien paino E. Elementtikohtaiset mittapiirustukset (A4) kaikista laatoista F. Rakenneleikkaukset ja detaljit -asian selvyyden vaativa määrä Suunnitelmien toimitusaikataulu Suunnitelmien on oltava valmistavalla tehtaalla 6 viikkoa ennen toimitusta tai erikseen sovitun aikataulun mukaisesti Tietojen lähetysohjeet 1. Kuvat lähetetään sähköpostin liitteenä os. kuvat@betset.fi: - tasopiirustukset DWG-muodossa - mittapiirustukset PDF-muodossa - elementtiluettelo PDF-muodossa 2. Muutokset Muutosten pitää ilmetä elementtiluettelossa, tasokuvissa ja mittakuvissa. MUUTOKSET MERKITTÄVÄ SELVÄSTI (esim. nuoli, pilvi). Lisätietoja: Betset Oy, Betonitie 1, PL Kyyjärvi p / myynti Em. tiedot laattojen suunnittelija saa kohteen päärakennesuunnittelijalta.
