1 LVI ohjetiedosto helmikuu 004 korvaa LVI () PUTKISTOJEN JA KANAVIEN KANNAKOINTI kannakointi, lämmitys, vesijohdot, jäähdytysvesi, viemärit, ilmanvaihtokanavat upphängning, värmeledningar, vattenledningar, avloppsrör support, heating pipes, water pipes, waste pipes Tässä ohjekortissa esitetään lämmitys-, käyttövesi- ja viemäriputkistojen sekä ilmanvaihtokanavien kannakointitavat, kannakkeiden kiinnitys rakenteisiin ja kannatusvälit. Ohjeita voi soveltuvin osin noudattaa myös muiden putkistojen kannakoinnissa. Erikoisputkistot, kuten sprinkleriputkistot on kannakoitava kyseiselle putkistolle laadittujen erityisohjeiden mukaan. kiinnitys yläpään rakenne ripustin alapään rakenne TSt/1/helmikuu 004/700/Vla/Rakennustieto Oy SISÄLLYSLUETTELO 1 YLEISTÄ LÄMMITYS- JA KÄYTTÖVESIPUTKET.1 Kannakointivälit. Kannakkeiden materiaali. Kannakointitavat..1 Seinäkannakointi.. Kattokannakointi.. Tasokannakointi..4 Kantavan alapohjan alapuolelle asennettavien putkien kannakointi..5 Lämpöliikkeen salliva kannakointi..6 Rakenteisiin asennettavien putkien kannakointi VIEMÄRIT.1 Kannakointivälit. Kannakkeiden materiaali. Viemäreiden kannakointitavat..1 Seinäkannakointi.. Kattokannakointi.. Tasokannakointi..4 Lämpöliikkeen salliva kannakointi..5 Kantavan alapohjan alapuolelle asennettavien viemäreiden kannakointi..6 Rakenteisiin asennettavien viemärien kannakointi 4 ILMANVAIHTOKANAVAT 4.1 Kannakointivälit 4. Kannakkeiden materiaali 4. Ilmanvaihtokanavien kannakointitavat 4..1 Seinäkannakointi 4.. Kattokannakointi 4.. Tasokannakointi 4..4 Vesikattokannakointi 4..5 Rakenteisiin asennettavien ilmanvaihtokanavien kannakointi 4.4 Päätelaitteiden huomioon ottaminen ilmanvaihtokanavien kannakoinnissa 5 KANNAKKEIDEN KIINNITYS RAKENTEISIIN 5.1 Puurunko 5. Betonirunko 5. Tiiliseinä 5.4 Kevytbetoniseinä 5.5 Pelti- tai teräsrunko KIRJALLISUUTTA

2 LVI ohjetiedosto 1 YLEISTÄ s a b Kuva 1. Putkien asennus- ja eristysvälit. Mitat a, b ja s taulukon 1 mukaan. Kannakoinnin on kestettävä putkien, kanavien, venttiilien, nesteen (yleensä vesi), eristeen ja mahdollisten ulkoisten kuormitusten paino sekä lämpöliikkeen ja nesteen virtauksen aiheuttamat rasitukset. Kannakkeiden materiaali valitaan vallitsevien olosuhteiden (kosteus, syövyttävyys, palosuojaus yms. perusteella. Kannakoinnin tulee estää putkien sivuttaisliike ja säilyttää putkien keskinäinen etäisyys. Kannakkeisiin ja niiden kiinnitykseen liittyy oleellisesti myös äänitekniikka. Painevaihtelut eli paineiskut etenkin käyttövesiputkistossa sekä viemäreiden värähtely ja pohjakulman aiheuttamat äänet asettavat putkiston kannakoinnille ääniteknisiä vaatimuksia. Ääniteknisesti hyvä lopputulos edellyttää, että äänitekniset asiat on otettu huomioon myös kannakoinnissa. Ääniteknisessä asennuksessa putket ja kanavat eristetään rakenteista ja kannakkeista. Vesikeskuslämmityksen, vesi- ja viemärilaitteiden sekä asunnon ilmanvaihtojärjestelmien äänitekniikka kannakoinnin osalta on myös esitetty LVI-ohjekorteissa LVI Vesikeskuslämmityksen äänitekninen suunnittelu ja äänenvaimennus, LVI Vesi- ja viemärilaitteiden äänitekninen suunnittelu ja äänenvaimennus, LVI 0-10 Ilmanvaihtolaitteiden äänitekninen suunnittelu ja äänenvaimennus asuinrakennuksissa. Kannakoinnin vaativin kohta ja kiinnitysalustan asettamat vaatimukset on selvitettävä. Kannakkeet kiinnitetään aina riittävän massiiviseen rakenteeseen. Kannakkeen kiinnitys rakenteisiin tehdään kiinnitysalustan asettamien vaatimusten ja kannakevalmistajan ohjeiden mukaisesti. Kannakoinnissa käytetään kyseiselle putkimateriaalille ja asennuspaikalle soveltuvia kannakkeita. Kiintopisteinä käytettävät kannakkeet ovat materiaaliltaan ja malliltaan sellaisia, että ne kestävät niihin kohdistuvat rasitukset niille määrätyissä olosuhteissa. Paloneristettyjen putkien ja kanavien kannakkeiden tulee vastata ko. putkien ja kanavien palonkestoaikaa. Kannakointi ei saa vahingoittaa putkistoa eikä aiheuttaa ääntä. Eristeelle on varattava riittävästi tilaa, kuva 1, taulukko 1. Kannakoinnissa käytetään ensisijaisesti ns. yhteiskannakointia, jossa lämmitys- ja käyttövesiputkilla, viemäreillä sekä ilmakanavilla on yhteinen kannatuskisko. Näkyviin jäävän kannakoinnin on täytettävä esteettiset vaatimukset. Putkien kannakointia on käsitelty standardeissa SFS 561 SFS 540. LÄMMITYS- JA KÄYTTÖVESIPUTKET.1 Kannakointivälit Taulukossa on esitetty suurimmat sallitut kannakointivälit teräs-, kupari- ja eräille muoviputkille. Taipuisat muoviputket kannakoidaan mieluiten hyllykannakointina. Pystynousu kannakoidaan niin, että oma paino ja nesteen, eristyksen yms. aiheuttamat voimat kohdistuvat kannatuspisteeseen eivätkä vaakaputken liitoskohtaan. Pystynousussa on välipohjan läpiviennin lisäksi oltava vähintään yksi kannake joka kerroksessa. Pitkässä pystynousussa, joka edellyttää lämpölaajenemisen kompensoimista, asennetaan kiintopiste keskelle nousua, jolloin lämpölaajenemisen aiheuttama liike ohjautuu tasaisesti kiintopisteen ylä- ja alapuolelle. Kahden eri materiaalin (esim. kupari ja muovi) liitoskohdan molemmin puolin asennetaan kiintopiste liitoksen välittömään läheisyyteen. Myös samasta materiaalista tehdyn putkiliitoksen välittömään läheisyyteen asennetaan kiintopiste molemmin puolin, jos liitostapa sitä edellyttää. Jokaisen haara- ja mutkakohdan läheisyyteen asennetaan kannake tai kiintopiste. Näiden paikka määritetään haaratai mutkakohtaan kohdistuvan lämpölaajenemisen mukaisesti, LVI-ohjekortti LVI Putkistojen lämpölaajeneminen. Yläjakoisen lämmitysputkiston patterin kytkentäjohdon pystyosuudelle asennetaan vähintään yksi kannake, kuva. Kannakkeen vähimmäisetäisyys rungosta määräytyy haarakohtaan kohdistuvan lämpöliikkeen mukaan. Käytettäessä joustavia patteriliittimiä on kytkentäjohto kannakoitava myös kulmakohdan läheisyydestä. Lattian alle sijoitettuun, muovi- tai muovipäällysteisestä kupariputkesta tehtyyn alajakoiseen lämmitysputkistoon asennetaan jakotukin ja patteriventtiilin välittömään läheisyyteen kiintopiste tai kiintopisteenä toimiva kytkentärasia, kuvat ja 4. Kiintopiste ohjaa lämpöliikkeen aaltomaisesti asennetun putken mutkiin. Ilman kiintopistettä lämpöliike vaikuttaa liittimeen, jolloin vuotoriski kasvaa tai patteri voi siirtyä kannakkeistaan. Taipuisien muoviputkien asennuksessa voidaan käyttää myös hyllykannakointia. Muoviputkesta tehtyyn käyttövesiputkistoon sijoitetaan kiintopisteet jakotukin liitoksen, jokaisen putkiliitoksen ja vesikalusteen välittömään läheisyyteen. Vesikalusteen yhteydessä kiintopiste voidaan korvata tyyppihyväksytyllä hanakulmarasialla tai toteuttaa kiintopiste kuvan 5 mukaisesti. Taulukko 1. Putkien eristyspaksuus s ja asennusvälit a ja b eristystilat huomioon ottaen. Mitat s, a ja b on esitetty kuvassa 1. Putken Halkaisija d u mm Sarja 1 s a b mm mm mm Sarja s a b mm mm mm Sarja s a b mm mm mm Sarja 4 s a b mm mm mm s = eristyspaksuus, a = eristettävien putkien väli, b = eristettävän putken ja rakenteen väli Sarja 5 s a b mm mm mm Sarja 6 s a b mm mm mm

3 ohjetiedosto LVI Taulukko. Vaakaputkien suurimmat sallitut kannakointivälit lämpötilassa +0 C. Teräsputket DN mm mm < Kupariputket d u mm mm <,0 150, , , , , , , , ,0 000 Muoviputket Monikerrosmuoviputket ) d u PVC, PEH, PEM PEL, PEX, PB d u mm mm mm mm mm < < pinta-asennuksessa lämmitysputket mm, käyttövesiputket 600 mm, hehkutettu kupariputki enintään 00 mm ) pinta-asennuksessa putket mm a a/ lämpöpatteri lämmitysputki kiintopiste (kannake 9b + kumieriste) peitelaippa ylimenopidike 9d suojaputki lämpöpatteri lämmitysputki peitelaippa kytkentärasia ylimenopidike 9d tukipuu tukipuu Kuva. Patterin kytkentäjohtojen kannakointi. Kannake sijoitetaan yleensä kytkentäjohdon keskelle. Kuva. Muoviputken kiintopiste ja kytkentärasia patterin yhteydessä. lämmitysputken kannake 9b lämmitysputki jakotukki jakotukin kannake 9b allaskaappi muoviputki kiintopiste (kannake 9b + kumieriste) suojaputki ylimenopidike 9d ylimenopidike 9d tukipuu Kuva 4. Jakotukin kannakointi ja kiintopisteet. vesikalusteen kytkentäjohdot kalustekohtainen kuulasulkuventtiili seinäkiinnikkein muovinen kytkentäjohto kiintopiste (kannake 9b + kumieriste) peitelaippa muoviputki suojaputkessa tiivis, kaukalomainen pinta, joka johtaa vuodot näkyville Kuva 5. Pesuallas- ja keittiöhanojen muovisten kytkentäjohtojen kannakointi.

4 LVI ohjetiedosto 4 kiintopiste (kannake 11n + kumieriste) tukijalka, kiinnitetään esim. seinään kupariputki/monikerrosmuoviputki eriste eriste Kuva 6. Kupariputken ja monikerrosmuoviputken kiintopiste. Kupariputkesta tehdyn käyttövesiputkiston kiintopisteiden paikat määräytyvät putkiston lämpölaajenemisen mukaan. Vesikalusteen yhteydessä käytetään joko kiintopistettä tai tyyppihyväksyttyä hanakulmaa, joka samalla toimii kiintopisteenä. Kuvissa 6 ja 7 on esimerkkejä kiintopisteiden toteutuksesta. Kaikki kiintopisteet kiinnitetään rakenteeseen, joka kestää lämpöliikkeen vaikutukset. Tarvittaessa kiinnityskohdan kestävyys varmistetaan lisätuella. Eristetyt putket kannakoidaan putkesta, ei eristyksen päältä. Kannakkeen kohdalla oleva pinnoitteen läpivienti tiivistetään pinnoitetta vastaavaksi.. Kannakkeiden materiaali kuparilaippa, jonka kaulus (s =,0 mm) on juotettu kiinni kupariputkeen kupariputki lämmöneriste juotoskohta kuparilaipan kiinnitysruuvi läpivientiputki Kannakkeet ovat yleensä sinkittyä terästä tai muovia. Ulkoisten olosuhteiden vaatiessa (kosteus, syövyttävyys yms.) käytetään kuparista, alumiinista tai ruostumattomasta tai haponkestävästä teräksestä valmistettuja kannakkeita. Jos kannake ja putki ovat eri metallia, asennetaan niiden väliin kumi- tai muovieriste, jolloin estetään epäjalomman metallin syöpyminen. Eriste vähentää myös mekaanista kulumista, kuva 8. Putken lämpölaajenemisesta aiheutuva liike saattaa työntää eristeen pois paikaltaan. Tämä estetään joko liimaamalla eriste kannakkeeseen tai käyttämällä olakkeellista eristenauhaa. Pinta-asennuksissa käytetään muovisia tai teräksisiä pinta-asennukseen tarkoitettuja kannakkeita. betoniseinä Kuva 7. Kupariputken kiintopiste betoniseinän läpiviennissä. Läpivienti tehdään palo- ja ääniteknisten vaatimusten mukaisesti. eriste Kuva 8. Kupariputken/monikerrosmuoviputken ja teräskannakkeen välinen eriste.

5 5 ohjetiedosto LVI Kannakointitavat..1 Seinäkannakointi Kuvassa 9 on esitetty eri putkimateriaaleille sopivia seinäkannakkeita. Seinäkannakoinnin ääneneristys toteutetaan asentamalla putken ja kannakkeen väliin eristekumi tai -muovi. Muoviputkille soveltuvat yleensä samat kannakkeet kuin teräs- ja kupariputkille. Kannakkeiden reunojen on oltava pyöristettyjä tai putken ja kannakkeen väliin on asennettava eristekumi tai -muovi. Suojaputkessa oleva muoviputki voidaan kiinnittää myös ylimenopidikkeellä, kuva 10. Kannake kiinnitetään niin, ettei suojaputki puristu kokoon ja estä varsinaisen virtausputken vaihtamista. Muoviset lämmitys- ja käyttövesiputket asennetaan aaltomaisesti mutkille ja putken molempiin päihin asennetaan kiintopiste. Tällöin lämpöliike ohjautuu putken aaltomaisiin mutkiin eikä liitoksiin. Kannakkeen 9e yhteydessä käytetään kierretanko-, vanne- tai tasokannakointia. 9a - monikerrosmuoviputket ) ) 9d - muoviputket ) 9b - monikerrosmuoviputket ) ) ) 9e ) 9c - monikerrosmuoviputket 9f - monikerrosmuoviputket ) ) 9g 9h - monikerrosmuoviputket ) ) ) ) pinta-asennukseen putken kannakointi kiskosta kierretangolla tai vanteella eriste putken ja kannakkeen välissä Kuva 9. Putkien seinäkannakkeita. virtausputki suojaputki ylimenopidike 9d Kuva 10. Suojaputkessa olevan muoviputken kiinnitys ylimenopidikkeellä.

6 LVI ohjetiedosto 6.. Kattokannakointi Putkistoja kattoon asennettaessa käytetään kierretankokannakointia vannekannakointia yhteiskannakointia sekä näiden sovelluksia. Kierretankokannakointi Kierretankokannakoinnin rakennevaihtoehtoja on esitetty kuvassa 11. Ääneneristys toteutetaan asentamalla putken ja kannakkeen sekä yläpään kiinnityksen väliin eristekumi tai -muovi. Muttereita ei saa kiristää liian tiukkaan. Tarvittaessa käytetään lukkomutteria kiinnityksen varmistamiseksi. Kannakkeen yläosan rakenne valitaan asennuspaikan, kattorakenteen ja tilantarpeen perusteella. Kuvan 11f mukainen kiinnitys voidaan tehdä kokonaan alakautta, muissa vaihtoehdoissa on päästävä käsiksi myös yläpuoliseen mutteriin. Alaosan rakenne valitaan putkimateriaalin mukaan, esimerkkivaihtoehdot 11g...11n. Yläosa 11a 11b 11c 11d 11e 11f ääneneriste lämmöneriste ääneneriste Alaosa 11g - monikerrosmuoviputket 11h - monikerrosmuoviputket eriste putken ja kannakkeen välissä 11j - monikerrosmuoviputket Kuva 11. Äänieristetyn kierretankokannakkeen kiinnitystapoja. 11k - viemärit 11m - monikerrosmuoviputket - viemärit 11n - monikerrosmuoviputket - viemärit

7 7 ohjetiedosto LVI Vannekannakointi Vannekannakointia voidaan käyttää piiloasennuksessa esim. alakaton sisällä, ei näkyville jäävissä asennuksissa. Vannekannakoinnin käytön tulee rajoittua ns. pienten kohteiden ja lyhyiden putkiosuuksien kannakointiin. Vannekannakointi toteutetaan kuvan 1 mukaisilla rakenteilla. Yläosan rakenne valitaan asennuspaikan mukaan. Ääneneristetyssä vannekannakoinnissa asennetaan vanteen ja putken väliin eristekumi tai -muovi. Tarvittaessa asennetaan myös kannatuskiskon ja rakenteen 1d väliin eristekumi tai -muovi. Kuvan 1 vanteen lukitushakanen asennetaan niin, että pidempi pää on vanteesta muodostuneen lenkin puolella. Hakasen päät taitetaan vanteeseen kiinni, pidempi pää ensin ja lyhyempi sen päälle. Päät puristetaan pihdeillä mahdollisimman tiukasti vannetta vasten. Lämmöneristeeseen tehdään ura vanteelle ja eriste asennetaan mahdollisimman tiiviisti putken ympärille. Eriste kiinnitetään esim. sinkityllä teräslangalla tai alumiiniteipillä. Eristeen läpivienti tiivistetään pinnoitetta vastaavaksi. 1a 40 1b 1c 1d 1e 40 Yhteiskannakointi Yhteiskannakoinnilla tarkoitetaan useiden putkien kannakointia yhteisellä kannatuksella. Yhteiskannakointi toteutetaan kierretankokannakoinnin kannakkeilla, kuva 1. Yhteiskannakoinnin toteutustapa valitaan asennuspaikan ja kannakoitavien putkien mukaan. Jos yhteiskannakoitavien putkien paineiskut, lämpölaajenemiset tai äänien siirtyminen putkesta toiseen ovat huomattavia, kannakoidaan putket erillisillä kannakkeilla. Kuva 1. Vannekannakointi. lämmöneriste 1f Kuva 1. Esimerkki yhteiskannakoinnista ja kiskoasennusjärjestelmästä.

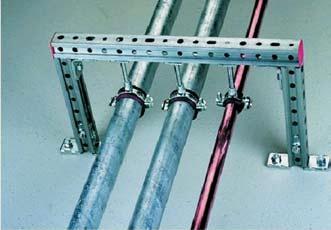

8 LVI ohjetiedosto 8.. Tasokannakointi Tasokannakoinnissa putket kannakkeineen ovat yhteisen tason, esimerkiksi kannatuskiskon tai hyllyn päällä. Hyllykannakointi on tasokannakoinnin erikoistapaus, jossa putki lepää koko pituudeltaan kannatushyllyn päällä. Tasokannakointia voidaan käyttää seinä-, katto- ja lattiakannakoinnin yhteydessä. Kuvassa 14 on esimerkkejä tasokannakoinnissa käytettävistä kannakkeista...4 Kantavan alapohjan alapuolelle asennettavien putkien kannakointi Kantavan alapohjan alapuolelle asennettavat lämmitys- ja käyttövesiputket kannakoidaan samalla tavalla kuin vastaavaan paikkaan asennettavat viemärit. Katso kohta Lämpöliikkeen salliva kannakointi Lämpöliikkeen salliva kannakointi tehdään joko liukukannakkeilla, kuva 15, tai kierretankokannakointina, kuva 16. Lämpöliikkeen sallivassa kierretankokannakoinnissa kiinnitysvarsi on terästä, jonka halkaisija on vähintään 6 mm ja pituus vähintään 10 x l, jossa l = matka, jonka putki lämpölaajenemisen johdosta liikkuu kiinnityspisteen kohdalla. Ala- ja välipohjat Betonivaluun asennettavat putket tuetaan niin, etteivät ne pääse valamisen aikana liikkumaan. Lämmitys- ja käyttövesiputket kiinnitetään esimerkiksi muovisilla nippusiteillä betonilattian raudoitusverkkoon. Lattialämmitysputket voidaan kiinnittää lattiarakenteeseen asennuslevyn avulla, lämmöneristeeseen kiinnitettävän putkipidikkeen avulla tai kiinnittämällä putket raudoitusverkkoon muovisilla nippusiteillä. Kuvat 17, 18 ja 19. Lattialämmitysputket asennetaan kokonaan betonin sisään. Ontelolaattaan asennettavat lämmitys- ja käyttövesiputket asennetaan ontelolaattaan tehtyyn uraan. Putket sijoitetaan uraan ja kiinnitetään niin, etteivät ne pääse liikkumaan, kun ura valetaan umpeen. Ontelolaatan yläpuolen pintavaluun tulevat putket kiinnitetään ontelolaatan pintaan ylimenopidikkeellä tai lattialämmitysputkien tavoin pintavalun raudoitusverkkoon nippusiteillä, kuva 19. Puurunkoiseen välipohjaan sijoitettavat lämmitys- ja käyttövesiputket asennetaan välipohjan eristeen päälle. Putket kiinnitetään puukannattajiin tai niiden väliin asennettaviin tukipuihin, kuva 0. Sisäkaton koolausvälin ollessa riittävä, voidaan putket asentaa myös sinne. Putket kiinnitetään sinkityillä ylimenopidikkeillä. Lattialämmitysputket asennetaan valmistajan ohjeiden mukaisesti puulattialle tarkoitetun asennuslevyn tai rakennuslevyn avulla, jossa on asennusurat putkelle. Putket eivät tällöin tarvitse lisäkiinnitystä. Puurunkoiseen alapohjaan lämmitys- ja käyttövesiputket asennetaan kuten puurunkoiseen välipohjaan. Kuva 14. Tasokannakoinnissa käytettäviä kannakkeita. Kuva 15. Lämpöliikkeen sallivia kannakkeita. Lämpöliike tapahtuu kannakkeen liuku-urassa, ei putken ja kannakkeen välissä. Seinät Puurunkoisen seinän sisään jäävät putket kannakoidaan runkopuihin tai niiden väliin asennettuihin tukipuihin. Kannaketyypin valinnassa otetaan huomioon putkimateriaali ja asennuspaikka. Seiniin asennettavat hanakulmat ja hanakulmarasiat kiinnitetään kiinnitysrei istään seinän sisälle asennettuun tukevaan tukipuuhun tai -peltiin. Betoni-, kevytbetoni-, kevytsoraharkko- yms. seinien sisään tuleville putkille tehdään urat ja putket kiinnitetään ylimenopidikkeillä. Tämän jälkeen urat valetaan umpeen. Elementtiseinissä voidaan rakenteisiin tulevat putket asentaa elementin teon yhteydessä tai niille voidaan varata urat myöhempää asennusta varten. Betoniseinään tai vastaavaan tukevaan rakenteeseen hanakulma tai hanakulmarasia kiinnitetään ilman erillistä tukirakennetta...6 Rakenteisiin asennettavien putkien kannakointi Rakenteisiin ei saa asentaa lattialämmitysputkia lukuun ottamatta muita putkia ilman suojaputkea tai vastaavaa tai rakenteen tulee olla avattavissa ja mahdollisten vuotojen helposti havaittavissa sekä putkien vaihdettavissa. Rakenteisiin asennettavien putkien asennuksessa noudatetaan lisäksi RakMK osan C määräyksiä ja ohjeita. Rakenteisiin asennettavien putkien kannakointi valitaan rakenteen ja putkimateriaalin mukaan. Rakenteisiin asennettavat putket kiinnitetään siten, ettei niiden värähtely aiheuta ääntä. Rakenteisiin asennettavien putkien kannakoinnissa voidaan soveltaa kohdan.. tasokannakointi ohjeita. eriste l 10 x l Kuva 16. Lämpöliikkeen salliva kierretankokannakointi, l = putkiosuuden lämpöpiteneminen.

9 9 ohjetiedosto LVI asennuslevy lattialämmitysputki lattiapinnoite kosteussulku pintavalu asennuslevy raudoitusverkko betonilaatta lämmöneriste lämmöneriste Kuva 17. Lattialämmitysputket kiinnitettynä asennuslevyyn. Teräsrankaseinien sisään tulevat putket kannakoidaan rankoihin tai rankojen väliin asennettuun tukipuuhun tai -peltiin. Kiinnityspellin paksuuden on oltava vähintään 1,5 mm. Kannakkeet kiinnitetään ruuveilla. Erikoisrakenteisiin elementteihin, kuten kevytelementteihin kiinnitettävät putket kannakoidaan ensisijaisesti runkorakenteista. Elementin rakenteesta ja kannakoitavan putken painosta riippuen voidaan kannake kiinnittää myös suoraan elementtiin peltiruuvilla. Erikoiselementtien yhteydessä käytettävässä kannakoinnissa noudatetaan elementti- ja kannakevalmistajien ohjeita. lattialämmitysputki putkikiinnike lattiapinnoite betonilaatta raudoitusverkko lämmöneriste Kuva 18. Lattialämmitysputket kiinnitettynä lämmöneristeeseen putkikiinnikkeellä. lattialämmitysputki lattiapinnoite pintavalu raudoitusverkko lämmöneriste + alumiinikalvo ontelolaatta lämmöneriste Kuva 19. Lattialämmitysputket kiinnitettynä muovisilla nippusiteillä pintavalun raudoitusverkkoon. tukipuu muoviputki + ylimenopidike 9d puukannattaja puukannattaja lattialevy + pinnoite muoviputki + ylimenopidike 9d tukipuu A A leikkaus A-A ääneneriste ristikoolaus sisäkatto Kuva 0. Aaltomaisesti mutkille asennetut, suojaputkessa olevat muoviputket puurakenteisessa välipohjassa.

10 LVI ohjetiedosto 10 VIEMÄRIT Viemäreiden kannakoinnin on täytettävä palo- ja äänitekniset määräykset. Pystyviemärit kannakoidaan niin, että putken oma paino ja nesteen, eristyksen yms. aiheuttamat voimat kohdistuvat sopivaan kannatuspisteeseen eivätkä vaakaputken liitoskohtaan. Viemäriputkien kannakoinnissa käytetään ainoastaan viemäriputkille tarkoitettuja kannakkeita, jotka ympäröivät putken kokonaan. Vaakaviemäreiden kannakkeiden tulee olla portaattomasti säädettävissä kaltevuuden aikaansaamiseksi. Eristetyt viemärit kannakoidaan putkesta, ei eristyksen päältä. Kannaketta varten pinnoitteeseen tehty läpivienti tiivistetään pinnoitetta vastaavaksi. Kannakkeet kiinnitetään riittävän massiiviseen rakenteeseen (kivirakenne) tai käytetään kerrosten välillä erillistä tukevaa teräspalkkia, joka kiinnitetään kivirakenteeseen. Viemärin pystylinjan alapää ja pohjakulma kannakoidaan ala-/välipohjasta siten, ettei pohjakulma irtoa liitoksestaan nesteen aiheuttaman voiman vaikutuksesta. Pystyviemäri kannakoidaan jokaisen kerroksen kohdalta. Kerroskorkeuden ollessa metriä tai enemmän asennetaan pystyviemäriin kannake joka kerrosväliin estämään viemärin värähtely ja sen eteneminen rakenteisiin. Jokaisen pystyviemärin alapäähän asennetaan kiintokannake tai kannakkeena toimiva suojabetonointi. Esimerkki eristetyn PP-muoviviemärin pystylinjan ja pohjakulman kannakoinnista ja suojabetonoinnista on esitetty kuvassa. Pystyviemärin pohjakulman/sivusiirron suojabetonointi riittää ko. kohdan kannakoinniksi. Viemärin kiinto- ja irtokannake on esitetty kuvassa. Valurautaviemäreiden suurimmat sallitut kannakointivälit rakennuksessa on esitetty taulukossa 4. Valurautaviemärin jokainen putken osa kannakoidaan pantaliitoksen vierestä. Valurautaisen pystyviemärin pohjakulma tehdään ja kannakoidaan kuten muoviviemärikin, kuva, tai putken valmistajan ohjeiden mukaisesti. Valurautaviemärit kannakoidaan ääntäeristävillä kannakkeilla. Läpiviennit eristetään rakenteista esim. mineraalivillalla. Jokainen liitospanta ja/tai putkenosa kannakoidaan. Jotkut valurautaviemärijärjestelmät sallivat tukikannatuksen myös pantaliitoksesta. Tällöin on noudatettava laitevalmistajan ohjeita. Taulukko 4. Valurautaviemärin suurimman sallitut kannakointivälit rakennuksessa. Putkikoko DN mm Sallittu kannakointiväli Vaakaviemäri mm Pystyviemäri mm Kannakointivälit PP-muoviviemäreiden suurimmat sallitut kannakointivälit rakennuksessa on esitetty taulukossa. Jos viemäröitävät vedet ovat erityisen kuumia ( 70 C), kuten suurkeittiöissä ja pesuloissa, käytetään noin 0 % pienempiä kannakointivälejä. Muoviviemäreiden muhviputket, haara- ja kulmayhteet kiinnitetään kiintokannakkeilla, jotka sijoitetaan välittömästi muhvin juureen. Jokainen viemärin haarakohta kannakoidaan kiintopisteellä niin, ettei se liiku. Jatkuva putkiyhteiden jono kannakoidaan joka toisen yhteen kohdalta. Haarakohdan kannakointi on esitetty kuvassa 1. Viemärin lämpölaajenemiselle jätetään liikevaraa muhviin tai käytetään erillistä paisuntayhdettä. kiintopiste liukukannake lämpöliikkeen vastaanottava muhvi Kuva 1. Esimerkki vaakaviemärin haaroituksen kannakoinnista päältä katsottuna. Taulukko. PP-muoviviemäreiden suurimmat sallitut kannakointivälit rakennuksessa (kumirengasliitos). L1 L1 L = kiintopidin = liukuohjain Putkikoko d u Suurin sallittu kannakointiväliväli mm Vaakaviemäri Pystyviemäri mm L1 L L1 L

11 11 ohjetiedosto LVI suojarakenne ääni- ja paloteknisten vaatimusten mukaisesti Betoninen äänenvaimennin raudoitetaan yhteen välipohjan kanssa ja kiinnitetään tiukasti välipohjaan. Vaakaviemärin sivuilla betonin vahvuus on vähintään 100 mm. V110M + ääneneristys haarayhde pohjakulman yläpuolista huoneistoa palveleville viemäreille esim. lattiakaivo kulmayhde 0 > 50 > V110M/100GR kiintokannake Kuva. Esimerkki muovisen pystyviemärin ja pohjakulman äänenvaimennetusta kannakoinnista ja suojabetonoinnista viemäriputki kannake lukitusruuvi 4 korotuspala 5 eristyskumi Kiintokannake 4 Irtokannake kiinto-/irtokannake DN/M8-kierretanko ( 80 mm) DN50/M8-kierretanko ( 80 mm) DN75/M8-, M10-kierretanko ( 80 mm) DN110/M8-, M10-kierretanko ( 80 mm) DN160/M8-, M10-kierretanko ( 80 mm) Kuva. Viemärin kiinto- ja irtokannake.. Kannakkeiden materiaali Viemärikannakkeiden materiaali on yleensä sinkittyä terästä. Ulkoisten olosuhteiden vaatiessa (kosteus, syövyttävyys yms.) käytetään ruostumattomasta tai haponkestävästä teräksestä valmistettuja kannakkeita. Alapohjan alapuolelle asennettavat kannakkeet ovat aina haponkestävää terästä. Eristämättömälle muoviviemärille, d e 50 mm voidaan käyttää myös tehdasvalmisteisia, tarkoitukseen soveltuvia muovisia kannakkeita. Metallisen kannakkeen sisäpinnan tulee olla sileä ja sisäkulmat pyöristettyjä tai kannakkeen sisäpintaan asennetaan eristyskumi.

12 LVI ohjetiedosto 1. Viemäreiden kannakointitavat..1 Seinäkannakointi Viemäreiden seinäkannakkeet valitaan putkimateriaalin ja asennuspaikan mukaan. Kuvassa 4 on esitetty viemäreille soveltuvia seinäkannakkeita. Muovi- ja valurautaviemärit d e Kattokannakointi Kannakoitaessa viemäriputkia katosta käytetään kierretankokannakointia yhteiskannakointia sekä näiden sovellutuksia. Kierretankokannakointi Viemärien kierretankokannakoinnin rakennevaihtoehtoja on esitetty kuvassa 5. Ääneneristys toteutetaan käyttämällä yläpään kiinnityksen välissä eristekumia tai muovia. Muttereita ei saa kiristää liian tiukkaan. Tarvittaessa käytetään lukkomutteria tms. kiinnityksen varmistamiseksi. Yläpään rakenne tehdään samoja rakenteita käyttäen kuin vesi- ja lämmitysputkien kierretankokannakoinnissa. Alapään rakenne valitaan putkimateriaalin mukaan, vaihtoehdot 5a...5e. Valurautaviemärin kierretankokannakointi on esitetty kuvassa 6. 4a Muoviviemärit d e...50, pinta-asennuksena 4e 4b 4c 4d Kuva 4. Muovi- ja valurautaviemärin seinäkannakkeita. Yhteiskannakointi Viemäriputkien yhteiskannakoinnilla tarkoitetaan useiden viemäriputkien kannakointia yhteisellä kannatuksella. Viemäreiden yhteiskannakointia käytetään ainoastaan silloin, kun asennuspaikan ahtaus sitä vaatii, kannakointi voidaan toteuttaa teknisesti oikein, kaltevuudet ovat kannakoitavilla viemäreillä samat eikä viemäreiden normaalia toimintaa häiritä. Yhteiskannakointi toteutetaan kierretankokannakkeilla. Toteutustapa valitaan asennuspaikan ja kannakoitavien putkien mukaan... Tasokannakointi Tasokannakoinnissa viemärit kannakoidaan yhteisen tason, esimerkiksi kannatuskiskon päälle. Tasokannakointia voidaan käyttää seinä-, katto- ja lattiakannakoinnin yhteydessä. Viemäreiden tasokannakoinnissa käytettävien kannakkeiden esimerkkejä on esitetty kuvissa 7 ja 8. 5a 5b 5c 5d 5e Kuva 5. Muovi- ja valurautaviemärin kierretankokannakointi. a Kuva 7. Tasokannakoinnissa käytettäviä viemärikannakkeita. viemärin pantaliitos viemärin kannake 5b, kiinnitys esim. kiskosta, joka on kiinnitetty yläpohjaan betoniyläpohja viemäriputki viemärin pantaliitos Kuva 6. Valurautaviemärin kierretankokannakointi katosta. Kannakointiväli (a) ja kannakkeiden lukumäärä määräytyvät putkikoon mukaan. A A leikkaus A-A Kuva 8. Vaakaviemärin kannakointi ns. korokelattian yhteydessä.

13 1 ohjetiedosto LVI Lämpöliikkeen salliva kannakointi Lämpöliikkeen sallivilla kannakkeilla ja kiintopisteillä ohjataan lämpöliike haluttuun kohtaan. Viemäreitten lämpöliikkeen salliva kannakointi tehdään kuvan 9 kannakkeilla tai kuvan 16 mukaisella kierretankokannakoinnilla. Lämpöliike tapahtuu kannakkeen liuku-urassa, ei putken ja kannakkeen välillä. Viemärin kiintopisterakenteena voidaan käyttää kuvien 0 ja 1 mukaisia ratkaisuja. Taulukko 5. Muovisten pohjaviemäreiden kannakointi kantavan alapohjan alla ilman alla olevaa tukiarinaa. Peitemaa hiekkaa, painuva perusmaa. Putkikoko d u Suurin peitesyvyys mm mm T T T Jokainen viemäriosa kannakoidaan. Kannakkeiden vähimmäismäärä kpl Putkiosan pituus 1 m m 5 m eristetyille putkille eristämättömille putkille Kuva 9. Putken lämpöliikkeen sallivia kannakkeita 00 viemäreille. Taulukko 6. Valurautaisten pohjaviemäreiden kannakointi kantavan alapohjan alla. Peitemaa hiekkaa, painuva perusmaa. Putkikoko DN Suurin peitesyvyys Suurin kannakointiväli mm mm mm Jokainen liitospanta ja/tai putkenosa kannakoidaan Kantavan alapohjan alapuolelle asennettavien viemäreiden kannakointi Kantavan alapohjan alapuolelle asennettavat viemärit kannakoidaan kierretankokannakointina. Kannakkeiden ja kiinnitystarvikkeiden kaikki osat ovat haponkestävää terästä. Jos viemärit asennetaan pohjaveden pinnan alapuolelle, käytetään esimerkiksi kuvan mukaista rakenteellista suojausta tai kierretankokannakointia, jonka yhteydessä käytetään kantavan alapohjan alapintaan kiinnitettyä haponkestävästä teräksestä tehtyä lisätukea, joka estää viemärin liikkumisen ylös ja sivuille. Kantavan pohjalaatan alle painuvaan perusmaahan asennettavien viemäreiden kannakevälit on esitetty taulukoissa 5 ja 6. Jos viemärit asennetaan alapohjaan ilman viemärin päälle tulevaa maatäyttöä tai maatäyttö on alle 00 mm, määräytyy kannakeväli taulukoiden ja 4 mukaan. A A 1 1,5 m 1 = kiintopisteenä toimiva kannake = liukuohjaimena toimiva kannake leikkaus A-A Kannakkeen toimiessa liukuohjaimena tulee kannake kiinnittää putkeen niin, että se sallii viemärin pituussuuntaisen liikkeen (esimerkiksi korotuspala sankojen väliin) Kuva 0. Esimerkki vaakaviemärin kiintopisteestä.

14 LVI ohjetiedosto 14 Viemärin sivuttaisliike estetään esimerkiksi kuvassa esitetyillä tavoilla. Jos viemärin päälle tulee vähintään 150 mm:n vahvuinen painumaton maatäyttö, ei erillistä sivuttaisliikkeen estämistä tarvita. Perusmaan ollessa painumatonta ja peitesyvyyden ollessa vähintään 500 mm ei kannakointia välttämättä tarvita. pintalaatta eriste kantava betonilaatta Kuva 1. Esimerkki vaakaviemärin kiintopisteestä. a a viemärin suojavalu viemäri alustäyttö Esimerkki A kierretangon kiinnitys aluslevyllä ja mutterilla (hst) pintavalu kantava alapohja ontelolaatta alapohjan eriste Kuva. Viemärin tukeminen suojavalun avulla. Suojavalu rakennesuunnittelijan ohjeiden mukaan, kuitenkin a 50 mm. 800 viemäriputki eristeineen, kannatus kuvan 5b mukaan sivuttaistuki lahoamatonta (esim. lämpökäsiteltyä) 50 mm x 100 mm puuta, upotussyvyys tarkistetaan maaperän mukaan, kuitenkin vähintään 00 mm Esimerkki B kierretangon kiinnitys aluslevyllä ja mutterilla (hst) hst-nauhan kiinnitys esimerkiksi ampumalla pintavalu kantava alapohja, ontelolaatta 800 a x a alapohjan eriste hst-nauha kierretään kerran viemärin ympäri ja kiristetään alapohjan yläpuolelle viemäriputki eristeineen, kannatus (hst) kuvan 5b mukaan Kuva. Kantavan alapohjan alapuolelle asennettujen putkien sivuttaisliikkeen estämistapoja.

15 15 ohjetiedosto LVI Kierretanko tai vanne kiinnitetään valettavan tai elementtirakenteisen alapohjan raudoitukseen tai tuomalla kierretanko tai vanne laatan päälle ja kiinnittämällä se laatan yläpintaan esimerkiksi ampumalla, kuva 4. Kierretanko voidaan kiinnittää myös sisäkierteisellä lyöntiankkurilla laatan alapintaan. Viemäriin kohdistuvaa kuormitusta voidaan tasata tekemällä viemärin alle tukiarina koko putkiosuudelle, kuva 5. kiinnitys saumasta mutterilla ja aluslevyllä kannatus betoniraudoituksesta kiinnitys ampumalla..6 Rakenteisiin asennettavien viemärien kannakointi Rakenteisiin asennettavat viemärit kannakoidaan pääasiassa kuten lämmitysja käyttövesiputket vastaavissa paikoissa. Kuva 4. Kannakkeen kiinnitys alapohjaan. Kannakkeet haponkestävää terästä. Ala- ja välipohjat Betonirakenteiseen ala- ja välipohjaan asennettavat viemärit kannakoidaan niin, etteivät ne valun aikana pääse liikkumaan. Viemärit tuetaan oikeaan asentoon esim. korkopitimellä, kuva 6, tai kiinnittämällä ne raudoitusverkkoon vannenauhalla. Betonivaluun viemärit asennetaan niin, että ne ovat kokonaan betonin sisällä. Palo- ja ääniteknisten vaatimusten mukaan viemärin yläpuolella on oltava vähintään 15 mm ja alapuolella vähintään 5 mm betonia. kannatus kantavasta pohjalaatasta kannake 5e kannatus kantavasta pohjalaatasta kannake 5e viemäriputki tukiarina, esimerkiksi lahoamaton (lämpökäsitelty) puu Kuva 5. Viemärin jatkuva kannakointi tukiarinalla. viemäriputki tukiarina kannake 4c, kiinnitys muottilevyyn esimerkiksi naulaamalla kannakkeen korkeus säädetään sen jalkoja taivuttamalla muottilevy viemäriputki muottilevy Kuva 6. Betonilaatan sisään jäävän viemärin kannakointi korkopitimellä.

16 LVI ohjetiedosto 16 Puurunkoiseen väli- ja alapohjaan tulevat viemärit kannakoidaan oikeaan kaltevuuteen kuvien 4 ja 5 mukaisilla viemärikannakkeilla. Kannakkeet kiinnitetään puukannattajiin tai niiden väliin asennettuihin tukipuihin, kuva 7. Ontelolaattarakenteeseen asennettavat viemärit asennetaan ontelon reikään, jonka päät tulpataan betonivalulla. Ontelon reikä täytetään osittain hiekalla. Viemäri asennetaan hiekan päälle oikeaan kaltevuuteen ja ontelon reikä valetaan umpeen varoen liikuttamasta putkia. Ontelolaatan pintavaluun tulevat putket asennetaan samalla lailla kuin betoniseen ala- ja välipohjaan tulevat viemärit. viemäriputki kannake 4a puukannattaja puukannattaja kannake 4a eriste eriste viemäriputki Kuva 7. Viemäri kannakoituna puukannattajaan puurakenteisessa ala- ja välipohjassa. Seinät Puurunkoisen seinän sisään jäävät viemärit kannakoidaan runkopuihin tai niiden väliin asennettuihin tukipuihin. Kannaketyypin valinnassa on otettava huomioon putkimateriaali ja asennuspaikka kohdan. mukaan. Betoni-, kevytbetoni-, kevytsoraharkko- yms. seinien sisään asennettaville viemäreille tehdään urat ja viemärit kiinnitetään ylimenopidikkeillä paikoilleen. Tämän jälkeen urat valetaan umpeen. Elementtiseinissä rakenteiden sisälle tulevat viemärit voidaan asentaa elementin teon yhteydessä tai varata niille urat myöhempää asennusta varten. Teräsrankaseinien sisään asennettavat viemärit kannakoidaan rankoihin tai rankojen väliin tulevaan tukipuuhun tai -peltiin. Kiinnityspellin paksuuden on oltava vähintään 1,5 mm. Kannakkeet kiinnitetään ruuveilla. Erikoisrakenteisiin elementteihin, kuten kevytelementteihin asennettavat viemärit kannakoidaan ensisijaisesti runkorakenteista. Elementin rakenteesta ja kannakoitavan putken painosta riippuen voidaan kannake kiinnittää myös suoraan elementtiin peltiruuvilla. Erikoiselementtien yhteydessä käytettävässä kannakoinnissa noudatetaan elementti- ja kannakevalmistajien ohjeita.

17 17 ohjetiedosto LVI ILMANVAIHTOKANAVAT Ilmanvaihtokanavien kannakoinnin on täytettävä palo- ja äänitekniset määräykset. Kannakoinnin on kestettävä oman painonsa lisäksi ilmanvaihtokanavien eristeiden ja pinnoitteiden painot, värähtelyn sekä nuohouksen aiheuttamat rasitukset, katso myös standardi SFS-EN Kannakointivälit Tyyppihyväksyttyjen pyöreiden kierresaumattujen ilmanvaihtokanavien suurimmat sallitut kannakointivälit on esitetty taulukossa 7. Jotta ilmanvaihtokanavien enimmäiskannakointiväliä voidaan käyttää, pitää ilmanvaihtokanavien sinkityn teräslevyn paksuuden olla määräysten mukainen ja osien kiinnityksessä käytettävien popniittien lukumäärän olla vähintään taulukon 8 mukainen. Kannakointivälien on käytännössä oltava,0,5 sekä eristämättömillä että eristetyillä pyöreillä ilmanvaihtokanavilla. Tyyppihyväksyttyjen suorakaidekanavien kannakointivälit ovat,0.,5 m sekä eristämättömillä että eristetyillä kanavilla. Eristettyjen ilmanvaihtokanavien kannakointi toteutetaan aina eristyksen sisällä olevasta ilmanvaihtokanavasta. Jos kanavassa on vaatimuksia sisäpuolista paloa tai muuta vastaan (EI 10-luokka tai suurempi), niin kannakointi toteutetaan myös eristeiden päältä. Jos joudutaan käyttämään erityistapauksissa taipuisia ilmanvaihtokanavia, niiden kannakointivälien tulee olla 1 m. Soikiokanavien kannakointivälit tulee vastata pyöreiden ilmanvaihtokanavien kannakointivälejä. Muovikanavien kannakoinnissa käytetään valmistajien ohjeiden mukaisia kannakointivälejä. Kuvassa 8 on esitetty osien vaikutus kannakointiväleihin. 4. Kannakkeiden materiaali Ilmanvaihtokanavien kannakkeet ovat yleensä sinkittyä terästä. Ulkoisten olosuhteiden ollessa syövyttäviä, kosteita yms. käytetään vallitsevien olosuhteiden vaikutusta kestäviä materiaaleja kuten alumiinia, ruostumatonta tai haponkestävää terästä. Ääniteknisesti vaativissa kohteissa kannakkeiden ja ilmanvaihtokanavien väliin asennetaan ääneneristyskumit tai -muovit. Kanavien kannakkeiden tulee olla vähintään samaa paloteknistä luokkaa kuin ilmanvaihtokanavien. Ilmanvaihtokanavien kannakkeiden tulee lisäksi täyttää standardin SFS-EN 16 sekä vastaavien SFS-standardien vaatimukset. Jos kannake ja ilmanvaihtokanava ovat eri metallia, asennetaan niiden väliin kumi- tai muovieriste, jolloin estetään epäjalomman metallin syöpyminen sekä mekaaninen kuluminen. Taulukko 7. Ilmanvaihtokanavien enimmäiskannakointivälit ja aukkovaraukset. Kanavakoko mm Enimmäiskannakointiväli m Aukkovaraus mm Taulukko 8. Popniittien lukumäärä ilmanvaihtokanavien ja osien kiinnityksessa. Kanavakoko mm Popniittien lukumäärä vähintään kpl 4 8 kannake kannake käyrä tai T-kappale liitos 400 Kuva 8. Liitososien vaikutus kanavien kannakointiväleihin. enimmäiskehyskaariväli 000 mm eristämätön kanava 000 mm eristetty kanava

18 LVI ohjetiedosto Ilmanvaihtokanavien kannakointitavat 4..1 Seinäkannakointi Ilmanvaihtokanavien seinäkannakkeet valitaan lähes aina asennuspaikan ja erityiskohteissa kanavamateriaalin mukaan. Kuvassa 9 on esitetty niin pyöreille kuin suorakaiteen muotoisille ilmanvaihtokanaville soveltuvia seinäkannakkeita. Eristetyt ilmanvaihtokanavat kannakoidaan eristeen sisällä olevasta kanavasta. 4.. Kattokannakointi Ilmanvaihtokanavien kattokannakoinnissa käytetään seuraavia kannakointitapoja: kierretanko ilmastointivanne ilmastointisanka yhteiskannakointi tai niiden sovellukset. Ilmastointivanteen käytön tulee rajoittua ainoastaan yhtä päätelaitetta palvelevaan kanavaan tai pientalon asennustarkoituksiin, ks. kuvat 48 ja 49. Kuvassa 40 on esitetty erityyppisiä vannekannakointitapoja. Kuvassa 41 on esitetty ilmanvaihtokanavien kattokannakointitapoja käytettäessä kierretankoja kanavaripustimina. Ilmanvaihtokanavien kierretankokannakoinnissa ääneneristys toteutetaan käyttämällä yläpään kiinnityksen välissä eristekumia tai -muovia. Käytettäessä suorakaidekanavan yhteydessä asennuskiskoa sijoitetaan vaimennuskumit kiskoprofiilin ja suorakaidekanavan väliin. 9a 9b 9c 9d 9e 9f 9g 9h 9i 9j 9k Kuva 9. Ilmanvaihtokanavien seinäkannakkeita. Yläpään rakenne 40a Alapään rakenne 40g 40b 40c 40d 40e 40f 40h Kuva 40. Ilmanvaihtokanavien kattokannakointi käytettäessä ilmastointivanteita Yläpään rakenne 41a 41b 41c 41d 41e 41f 41g 41h Alapään rakenne 41i 41l 41j 41m 41n 41k 41o 41p Kuva 41. Ilmanvaihtokanavien kattokannakointitapoja kierretankoja käytettäessä.

19 19 ohjetiedosto LVI h 41o/41p 41i 41l 41i (suorakaidekanava) Kuva 4. Eristettyjen ilmanvaihtokanavien kattokannakoinnin alapään rakennevaihtoehtoja käytettäessä yhtä tai kahta kierretankoa. 41m 41n Kuvassa 4 on esitetty eristettyjen ilmanvaihtokanavien kattokannakoinnin rakennevaihtoehtoja. Eristetyt ilmanvaihtokanavat kannakoidaan eristeen sisällä olevasta kanavasta. Ilmanvaihtokanavien yhteiskannakoinnilla tarkoitetaan useiden ilmanvaihtokanavien kannakointia yhteisellä kannakoinnilla. Yhteiskannakointi toteutetaan yleensä kierretankokannakkeilla. Toteutustapa valitaan asennuspaikan ja kannakoitavien kanavien mukaan. Kiskoasennusjärjestelmä on yksi kierretankokannakoinnin kannakointitavoista. Kuvassa 4 on esitetty eräs ratkaisu LVI-laitteiden kiskoasennusjärjestelmästä. Kuvassa 44 on esitetty yksi ilmanvaihtokanavien kierrekannakointitavoista. 4.. Tasokannakointi Tasokannakoinnissa ilmanvaihtokanavat kannakoidaan yhteisen tason, esimerkiksi kannatuskiskon päälle. Tasokannakointia voidaan käyttää seinä-, katto- ja lattiakannakoinnin yhteydessä. Kuvassa 45 on esitetty ilmanvaihtokanavien tasokannakointi. Kuva 4. LVI-laitteiden kiskoasennusjärjestelmä. Kuva 44. Ilmanvaihtokanavien kierretankokannakointi. erityyppisiä teräsprofiileja (esimerkiksi L-, I-, U-profiili) lattateräs neliöputki lattateräs Kuva 45. Ilmanvaihtokanavien tasokannakointi.

20 LVI ohjetiedosto Vesikattokannakointi Vesikatolle asennettavien ilmanvaihtokanavien kannakointi tuetaan jos mahdollista vesikaton alla olevasta tukevasta rakenteesta tai asennetaan vesikaton päälle. Kannakkeiden rakenteet määritellään aina tapauskohtaisesti asennuspaikan ja käyttöolosuhteiden perusteella. Kuvassa 46 on esitetty ilmanvaihtokanavan tuenta yläpohjan ontelolaattaan. Ilmanvaihtokanavien vesikattokannakointi tuetaan vesikaton alla olevaan laattaan (betoni-, ontelo- tai muu vastaava laatta). Vesikattokannakointi vesikaton päältä on useissa tapauksissa ainoa vaihtoehto. Tällöin on otettava huomioon painon, lämpöliikkeiden, tuulen, veden ja lumen aiheuttamat vaikutukset tuentaan ja vesikaton pinnoitteeseen. Kuvassa 47 on esitetty vaihtoehto ilmanvaihtokanavien tuentaan vesikaton päältä. Vesikattokannakointiratkaisuista on aina sovittava yhdessä rakennesuunnittelijan kanssa. Vesikatolle asennettava eristetyt ilmanvaihtokanavat tuetaan aina sisäkanavasta. Eristyspaksuudet ovat yleensä vähintään 150 mm. Pinnoitepelti tehdään vesitiiviiksi ja kiinnitetään alapinnastaan popniiteillä. Metallisangat ja tukimetallit tulee tehdä tai materiaali valita säänkestäväksi. Kannakointiväli vesikatolla on yleensä 4 m, tarvittaessa käytetään haruksia pinnoitepelti kiinnitetään popniiteillä alta läpivientikartio vedeneristyskaulus hst pyöreä putki hst eristys + suojaputki Kuva 46. Vesikatolle asennettu ilmanvaihtokanava, tuenta yläpohjan ontelolaatasta neliöputki hst lahoamaton (lämpökäsitelty) puukehikko vinosidelaudoitus, lahoamissuojakäsitelty puu vesikattopinta Kuva 47. Ilmanvaihtokanavien tuenta vesikaton päältä Rakenteisiin asennettavien ilmanvaihtokanavien kannakointi Rakenteisiin asennettavat ilmanvaihtokanavat kannakoidaan kuten katto-, seinä- ja tasokannakoinnissa on määritelty. Kanavat eristetään rakenteista. Puurunkoiseen väli- tai alapohjaan asennettavat ilmanvaihtokanavat kannakoidaan puukannattajiin tai niiden väliin asennettuihin tukipuihin, kuva 48. Hormitiloissa ilmanvaihtokanavat tulee kannakoida jokaisen kerroksen kohdalta ja lisäksi vähintään yhdellä kannakkeella joka kerrosväliltä. Seinien sisään asennettavat ilmanvaihtokanavat kannakoidaan kuten puurunkoiseen väli- tai alapohjaankin. Erikoisrakenteisiin elementteihin, kuten kevytelementteihin kiinnitettävät ilmanvaihtokanavat kannakoidaan ensisijaisesti runkorakenteista. Erikoiselementtien yhteydessä käytettävässä kannakoinnissa noudatetaan elementti- ja kannakevalmistajien ohjeita. Ullakolle asennettavien kanavien kannakointi kattoristikoista voidaan tehdä kuvan 49 mukaisesti. Kuva 48. Välipohjarakenteeseen reikänauhalla kiinnitetty kanava. Kuva 49. Ilmakanavan kannakointi kattoristikoista. reikänauhakannakointi eristeen ja reikänauhavanteen väliin asennetaan vähintään 00 mm leveä halkaistu pyöreä kierresaumakanava

21 1 ohjetiedosto LVI Päätelaitteiden huomioon ottaminen ilmanvaihtokanavien kannakoinnissa Ilmastointijärjestelmän ilmanjakolaitteet (päätelaitteet) tulee kannakoida omien kannakkeiden varaan, eikä jättää kanaviston kannakoinnin varaan. Kipsilevyseinä 5 KANNAKKEIDEN KIINNITYS RAKENTEISIIN Yleistä Kannakkeet kiinnitetään riittävän massiiviseen rakenteeseen, esim. betoniseen välipohjaan tai -seinään. Kevyisiin rakenteisiin kiinnittäminen voidaan korvata betoni- tai vastaaviin raskaisiin rakenteisiin tiukasti kiinnitettävällä tukevalla teräspalkilla kuva 50. Varsinaiset kannakkeet kiinnitetään sitten em. teräspalkkiin. 5.1 Puurunko Puurunkoisessa rakenteessa kannakkeet kiinnitetään ensisijaisesti runkopuihin tai niiden väliin asennettuihin tukipuihin. Jos osa kannakkeista joudutaan esim. korjausrakentamiskohteessa asentamaan pintamateriaaliin, käytetään kyseiselle materiaalille sopivaa kiinnitystapaa ja lyhyempää kannakeväliä, kuva 51. Runko- tai tukipuihin kiinnitetään riittävä määrä kannakkeita, jotta kannakointi täyttää kohdassa 1 esitetyt vaatimukset. Kannake voidaan kiinnittää ruuvilla suoraan levyseinään, jos kannakkeeseen ei kohdistu suurta kannakoitavaa kuormitusta. Levyruuvin kierre on harva ja se ulottuu ruuvin kantaan saakka. Jos kannakkeeseen kohdistuu niin suuri kuormitus, ettei pelkkä ruuvi riitä, käytetään kipsilevyseinälle tarkoitettuja kiinnitystapoja. Hanakulmien, hanakulmarasioiden ja pattereiden yms. kohdalle asennetaan lauta tai tukeva puulevy tukemaan kiinnitystä. Lastulevyseinä Kuva 51. Putken kiinnitystapoja eri pintamateriaaleihin. tukeva teräsprofiili (esim. U 50x50x4 mm), joka on tiukasti kiinni välipohjassa tai vastaavassa raskaassa rakenteessa tukeva teräsprofiili (esim. U 50x50x4 mm), joka on tiukasti kiinni välipohjassa kannake tiukasti kiinni teräsprofiilissa kannake kannake tiukasti kiinni teräsprofiilissa kannake Kuva 50. Esimerkki putken ja viemärin kannakoinnista välipohjissa tai vastaavissa raskaissa rakenteissa kiinni olevan tukevan teräsprofiilin avulla.

22 LVI ohjetiedosto kannake 11 a kannake 9e 5. Betonirunko Kannakkeet kiinnitetään betoniseinään, -kattoon tms. betonirakenteeseen tulpalla, kiila-ankkurilla tai lyöntiankkurilla, kuva 5. Kiinnityksessä voidaan käyttää myös valuun asennettavia kannakkeita. Pulttia valittaessa ja asennettaessa otetaan huomioon ankkurin sisäkierteen pituus. Kiila-ankkuri kiristyy seinään mutteria kiertämällä, kun taas lyöntiankkuri ei enää kiristy. Kuva 5. Kannakkeen kiinnitys lyöntiankkurilla betonikattoon. Kuva 5. Kannakkeen kiinnitys kiila-ankkurilla tiiliseinään. 5. Tiiliseinä Kannakkeet kiinnitetään tiiliseinään soveltuvalla tulpalla, kiila-ankkurilla tai lyöntiankkurilla, kuva 5. Kiinnityskohta valitaan seinärakenteen mukaan, varmin kiinnitys saadaan ehjän tiilen keskeltä. Reikätiilelle voidaan käyttää esimerkiksi karmitulppaa. Luotettavin kiinnitys reikätiileen saadaan injektioankkurilla. Kuva 54. Kannakkeen kiinnitys ontelotulpalla. kannake 11b 5.4 Kevytbetoniseinä Kannakkeet asennetaan kevytbetonieinään tai kevytsoraharkosta tehtyyn seinään rakenteelle sopivalla tulpalla tai injektioankkurilla. Kevyessä kiinnityksessä kevytsoraharkossa voidaan käyttää ns. ontelotulppaa, kuva 54. peltiseinä aluslevy levyankkurin kauluslevy kannake 9c aluslevy lukkomutteri silmuruuvi kierretanko 5.5 Pelti- tai teräsrunko Teräsrunkoon kannakkeet kiinnitetään hitsaamalla, niittaamalla tai ruuvikiinnityksellä. Peltiseinään tai -kattoon kannakkeet kiinnitetään ensisijaisesti runkorakenteisiin kyseiselle rakenteelle soveltuvalla tavalla. Jos kannakkeita ei voi kiinnittää runkorakenteisiin, käytetään esimerkiksi kuvan 55 mukaista levyankkuria tai asennetaan peltiseinään rakenteelle soveltuva kiinnitystuki, johon kannake kiinnitetään. Kuvassa 56 on esimerkki peltirakenteeseen asennettavan kannakkeen kiinnityksestä. Kuva 55. Kiinnitys peltiseinään levyankkurilla. Kuva 56. Kierretangon kannatus peltirakenteesta.

23 ohjetiedosto LVI KIRJALLISUUTTA Viranomaismääräyksiä ja -ohjeita C1 Ääneneristys ja meluntorjunta rakennuksessa. Määräykset ja ohjeet Ympäristöministeriö, asunto- ja rakennusosasto. Suomen rakentamismääräyskokoelma (LVI RakMK-00188). D1 Kiinteistöjen vesi- ja viemärilaitteistot. Määräykset ja ohjeet. Ympäristöministeriö. Suomen rakentamismääräyskokoelma (LVI RakMK-0009) D Rakennusten sisäilmasto ja ilmanvaihto. Määräykset ja ohjeet 00. Ympäristöministeriö, asunto- ja rakennusosasto. Suomen rakentamismääräyskokoelma. 00. (LVI RakMK- 0077) E1 Rakennusten paloturvallisuus. Määräykset ja ohjeet 00. Ympäristöministeriö, asunto- ja rakennusosasto. Suomen rakentamismääräyskokoelma.00.(lvi RakMK-0066). E7 Ilmanvaihtolaitteistojen paloturvallisuus. Ohjeet 004. Ympäristöministeriö, asunto- ja rakennusosasto. Suomen rakentamismääräyskokoelma. 00. (LVI RakMK-0078). Ohjeita ja standardeja LVI Vesikeskuslämmityksen äänitekninen suunnittelu ja äänen vaimennus. Rakennustietosäätiö RTS, 001. LVI Putkistojen lämpölaajeneminen. Rakennustietosäätiö RTS, 001. LVI Vesi- ja viemärilaitteiden äänitekninen suunnittelu ja äänenvaimennus. Rakennustietosäätiö RTS, 001. LVI Muoviviemäreiden palo- ja äänitekninen asennusohje. Rakennustietosäätiö RTS, 000. LVI 0-10 Ilmanvaihtolaitteiden äänitekninen suunnittelu ja äänenvaimennus asuinrakennuksessa. Rakennustietosäätiö RTS, 00. TalotekniikkaRYL 00 Talotekniikan rakentamisen yleiset laatuvaatimukset. Rakennustieto Oy, 00. (LVI , LVI ) RIL Maahan ja veteen asennettavat kestomuoviputket. Suomen Rakennusinsinöö rien Liitto RIL ry., Rakennusten vesijohdot ja viemärit. RVV-käsikirja. Suomen kunnallistekninen yhdistys. Julkaisu n:o 7/1987 Helsinki p. SFS 561 Putkiston kannatus. Kannakestandardien käyttö. Suomen Standardisoimisliitto SFS, 000,. p., 16 s. SFS 56 Putkiston kannatus. Kannatuksen yksinkertaistettu esittäminen. Suomen Standardisoimisliitto SFS, 000,. p., 8 s. SFS 56 Putkiston kannatus. Teräsputket. Suositeltavat kannatusvälit. Suomen Standardisoimisliitto SFS, 000,. p., 9 s. SFS 564 Putkiston kannatus. Teräsputket. Suositeltavat putkivälit. Suomen Standardisoimisliitto SFS, 000,. p., 9 s. SFS 565 Putkiston kannatus. Ohjaukset ja kiintopisteet Suomen Standardisoimisliitto SFS, 000,. p., 8 s. SFS 566 Putkiston kannatus. Kevyt kynsiohjain. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 567 Putkiston kannatus. Raskas kynsiohjain. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 568 Putkiston kannatus. Estopala. Suomen Standardisoimisliitto SFS, 000,.p., s. SFS 569 Putkiston kannatus. U-sanka. Suomen Standardisoimisliitto SFS, 000,.p., s. SFS 570 Putkiston kannatus. Putkisanka A. DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 571 Putkiston kannatus. Putkisanka B, DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 57 Putkiston kannatus. Putkisanka C. DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 57 Putkiston kannatus. Liukukannatin, matala. DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 574 Putkiston kannatus. Liukukannatin, matala. DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 575 Putkiston kannatus. Liukukannatin, matala. DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 576 Putkiston kannatus. Liukukannatin, korkea 00 C. DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 577 Putkiston kannatus. Liukukannatin, korkea 00 C. DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 578 Putkiston kannatus. Liukukannatin, korkea 00 C. DN Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 579 Putkiston kannatus. Putkeen hitsattava liukukannatin. DN Suomen Standardisoimisliitto SFS, 000,. p., 4 s. SFS 580 Putkiston kannatus. Riippukannakkeet. Rakenteet. Suomen Standardisoimisliitto SFS, 000, 4. p., 9 s. SFS 581 Putkiston kannatus. Riippukannakkeet. Ripustustanko. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 584 Putkiston kannatus. Riippukannakkeet. Kevyt kolmiolevy 00 C. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 585 Putkiston kannatus. Riippukannakkeet. Kiinnike A. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 586 Putkiston kannatus. Riippukannakkeet. Kiinnike B. Suomen Standardisoimisliitto SFS, 000, 4. p., s. SFS 587 Putkiston kannatus. Riippukannakkeet. Kiinnike C. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 588 Putkiston kannatus. Riippukannakkeet. Kevyt orsi. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 589 Putkiston kannatus. Riippukannakkeet. Silmämutteri. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 590 Putkiston kannatus. Riippukannakkeet. Kierrekorvake. Suomen Standardisoimisliitto SFS, 000, 4. p., s. SFS 591 Putkiston kannatus. Riippukannakkeet. Vanttiruuvi. Suomen Standardisoimisliitto SFS, 000,. p., 4 s. SFS 59 Putkiston kannatus. Riippukannakkeet. Jatkosmuhvi. Suomen Standardisoimisliitto SFS, 000,. p., s. SFS 59 Putkiston kannatus. Ripustusjousi. Suomen Standardisoimisliitto SFS, 000, 4. p., 11 s. SFS 594 Putkiston kannatus. Riippu- ja ulokekannake. Kevyt rakenne. Suomen Standardisoimisliitto SFS, 000, 4. p., 6 s. SFS 595 Putkiston kannatus. Koukkukiinnike. Kevyt rakenne. Suomen Standardisoimisliitto SFS, 000,. p., 4 s. SFS 596 Putkiston kannatus. Tasokannattimet. Suomen Standardisoimisliitto SFS, 199,. p., 5 s. SFS 597 Putkiston kannatus. Ulokekannatin. Suomen Standardisoimisliitto SFS, 199,. p., 15 s. SFS 598 Putkiston kannatus. Porttikannatin. Suomen Standardisoimisliitto SFS, 199,. p., 18 s. SFS 599 Putkiston kannatus. LM-putket. Suositeltavat putkivälit. Suomen Standardisoimisliitto SFS, 199,. p., s. SFS 5400 Putkiston kannatus. Putkisanka DN sisähalkaisijan mukaan standardisoiduille LM-putkille ja LM-vahvistetuille muoviputkille. Suomen Standardisoimisliitto SFS, 199,. p., s. SFS 5401Putkiston kannatus. Putkisanka DN sisähalkaisijan mukaan standardisoiduille LM-putkille ja LM-vahvistetuille muoviputkille. Suomen Standardisoimisliitto SFS, 199,. p., s. SFS 540 Putkiston kannatus. Putkisanka de ulkohalkaisijan mukaan standardisoiduille kestomuoviputkille. Suomen Standardisoimisliitto SFS, 199,. p., s. SFS 540 Putkiston kannatus. Putkisanka de ulkohalkaisijan mukaan standardisoiduille kestomuoviputkille. Suomen Standardisoimisliitto SFS, 199,. p., s. SFS-EN 16 Ventilation for buildings. Ductwork hangers and supports. Requirements for strength. Suomen Standardisoimisliitto SFS, 00, 8 s. Ohjeet on laadittu yhteistyössä Senewa Oy:n kanssa.
