BLÄUER & NURMI 2005 versio 1.1
|
|
- Yrjö Hakala
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 BLÄUER & NURMI 2005 versio 1.1
2 OHJEEN TARKOITUS Tämä ohje on tarkoitettu lyhyeksi perusesitykseksi sähkökitaran puisten osien päämuotojen valmistamisesta käsijyrsinjigien, käsijyrsimen ja alajyrsinpöydän avulla. Jigit voi hankkia oppimateriaali sivulta, puut Viilukeskuksesta ja terät Teroitusliike Tehosta. Opettajina olemme ohjetta kirjoittaessamme ajatelleet sen pääasialliseksi käyttökohteeksi yläluokkien oppilaat, jotka haluaisivat tehdä itselleen sähkökitaran. Ohjeen luettuaan oppilas ymmärtää valmistuksen etenemisen. Ohjeessa on esitetty yksi tapa tehdä Fender tyyppinen sähkökitara, joko Telecaster, Stratocaster tai JazzBasso. Valittuun tapaan on vaikuttanut ohjeen aiottu käyttäjäryhmä ja sen sanelemat vaatimukset. Tapoja ja ratkaisuja on monia ja tässä on esitetty vain yksi. Työtapoja voi muokata tekijöiden taitotason ja käytössä olevan laitteiston mukaiseksi. Ohjeen työtavat on pyritty suunnittelemaan yksinkertaisiksi ja aikaa säästäviksi. Tällöin oppilaalle jää paljon enemmän aikaa viimeistelyyn ja paremman lopputuloksen tavoitteluun. TYÖTURVALLISUUS Olet sitten oppilas, opettaja tai puutyön harrastaja. MUISTA aina työturvallisuus ja koneitten oikea, turvallinen käyttö. Peruskoulussa on aina pätevä opettaja ohjaamassa ja valvomassa työskentelyä. Hän osaa ohjata koneitten turvallista käyttöä oikein ja turvallisesti. Harrastajien kohdalla on vastuu työturvallisuudesta tietenkin itsellä. Ohjeessa ei ole aina esitetty koneitten käyttöä kokonaisuudessaan, koska tekijät tietävät sen olevan opettajan vastuulla. Opettaja selventää asiat oppilaille ja työ etenee. Te muut lukijat joudutte selvittämään ne asiat muualta. Esimerkiksi kansalais- tai työväenopistoissa on puutyöryhmiä joihin voi liittyä ja saada asianmukaista ohjausta. Emme suosittele yrittämistä ja erehtymistä. Se on huonoin ja vaarallisin tapa oppia. Ohjeen kirjoittajat Harri Bläuer ja Pasi Nurmi Kiitämme suuresti mestaria Tapani Kärnä Musitec, Turku Bläuer & Nurmi 2 / 16
3 LUE KOKO OHJE ENSIN. MIETI ASIOITA, TUTUSTU VALMISTUSVÄLINEISIIN JA RYHDY VASTA SITTEN RAKENTAMAAN. 1 MITÄ OTAT HUOMIOON ENNEN RAKENTAMISTA Soitanko oikea vain vasenkätisenä? Katso alapuolella olevaa kuvaa ja katso huomaatko niissä mitään eroja? Tämä ero on pidettävä mielessä koko valmistuksen ajan, koska se miten päin JIGIn kiinnität rungon tai kaulan aihion päälle määrää tuleeko kitarasta oikea- vai vasenkätisen kitara. Ohjeen kuvat on otettu oikeakätisen ihmisen valmistaessa kitaraa oikeakätiselle. Yleensä kitarat tehdään oikeakätisinä. Budjetti? Selvitä projektin kokonaiskustannukset ennen kuin lähdet valmistamaan kitaraa. Tarvitset: - Laadukkaat puut runkoa ja kaulaa varten. - Pintakäsittelyaineet. Voit lakata ja kiillottaa kitaran itse tai teettää työn puusepällä. - Sähköiset ja mekaaniset osat kitaraan eli virityskoneistot, kielet, kaularauta, otelauta, nauhat ja mikrofonit. Laatu ja erikoisuudet maksavat. Bläuer & Nurmi 3 / 16
4 2 RAKENTAMISEN TYÖVÄLINEET Käytettävissäsi tulee olla vannesaha, oiko- ja tasohöylä. Käsijyrsin ja hyvä alajyrsinpöytä. Hyvä alajyrsinpöytä on riittävän iso ja tukeva, silloin sen päällä on helppo työskennellä ja siihen saa kiinnitettyä tarvittavat suojaimet. Kuvassa olevat terät tarvitaan rungon valmistukseen jyrsintä käytettäessä. Terät voi hankkia Turusta Teroitusliike Tehosta p Näissä terissä 8mm istukka. Pohjaleikkuu terä i 16mm terän leikkaava pituus 12mm. Varsi on lyhennetty käsijyrsimeen sopivaksi. Jyrsimen vastinlevyn ollessa alhaalla, terä ei saa pistää ulos. Liian pitkä terä värisee helposti hieman. Lyhennä mahdollisimman lyhyeksi. Suurin tavoitesyvyys lopullisessa työssä vain liimalevyn paksuus. Kopioterä i12mm terän leikkaava pituus 25mm tai pidempi. Tappiterä i 6mm Terän kokonaispituus = liimalevyn paksuus 45 mm + kiinnitysholkin pituus. Tappiterä i 3mm Pohjaleikkuuterä on lyhennytty jyrsimeen sopivaksi. Kun jyrsimen vastelevy on alhaalla, leikkaava terä jää levyn sisäpuolelle suojaan, eikä pääse puraisemaan ketään. Riittävän suuri alajyrsinpöytä takaa mukavan ja turvallisen työskentelyalustan. HUOMAA pleksilevy terän päällä suojana ja urat ohjaimia varten. Tämän jyrsinpöydän mitat ovat 800x900mm. Korkeus on 900mm. Pöytä tehty oman suunnittelun ja kokemuksen pohjalta Kastun koulussa. Terä on helppo vaihtaa, koska koko pöytälevy nousee ylös. Jyrsin on kiinnitetty pyöreään ruostumattomasta teräksestä olevaan levyyn kuusiokolo koneruuveilla. Teräslevy on upotettu tarkasti pöytälevyn pintaan. Bläuer & Nurmi 4 / 16
5 3 JIGIT Tässä on esitetty kolmen kitaran jigit. Mikäli tarvitset jigit johonkin muuhun kitaratyyppiin ja osaat piirtää yksinkertaisella CAD-ohjelmalla. Ota yhteyttä ohjeen kirjoittajaan ja katsotaan mitä voidaan tehdä. Jigit on valmistettu 12mm koivuvanerista. Jokaisen jigin mukana tulevat seuraavat osat. 1. Kaulan jigi. 2. Kaularaudan uran jyrsintäjigi. 3. Mikrofonien ja kaulan kolojen jyrsintäjigi. 4. Rungon ulkomuodon viimeistelyjigi. 5. Kohdistuspalat Telecaster tyyppinen kitara Stratocaster tyyppinen kitara Jazzbasso tyyppinen kitara Bläuer & Nurmi 5 / 16
6 4 KITARAN MATERIAALIT Jos sinulla ei ole tiedossa ostopaikkaa, voimme suositella Turussa olevaa Viilukeskusta. Kitaran materiaalin on oltava laadukasta puuta. Viilukeskus lähettää puuta myös matkahuollon kautta. Runko Runko valmistetaan yleensä lepästä. Runkopuun pitäisi olla helppoa työstää, kevyttä mutta jäykkää ja kaunista pintakäsittelyn jälkeen. Viilukeskuksen varastohalli Turussa. Kaula Perinteinen kaulan materiaali on Vaahtera. Kova taivutusta kestävä puu on suositeltavaa. Voi käyttää myös valkopyökkiä, koivua, mahonkia, pähkinää jne. Jos katsomme aihiolautaa edestäpäin: - Olisi hyvä jos puun syyt kulkisivat kaulaan nähden vaakasuorassa. - Vinoittain olevassa laudassa voi olla vääntymiä ja jännityksiä, jotka purkautuvat myöhemmin työstön aikana tai sen jälkeen. - Kaula voidaan myös tehdä useammasta palasta yhteen liimaamalla. Silloin tavoitteena vähäinen puun eläminen. Otelauta Ruusupuu, Eebenholtsi. Suosittelemme täysin valmiin otelaudan käyttöä peruskoulussa. Kuvassa otelauta, johon sahattu urat valmiiksi ja otelauta, jossa kaikki valmiina. Vaikeinta on otelaudan urien mitoituksen ja radiuksen tekeminen. Tarkkuusvaatimus on 0.1mm luokkaa. Kaularauta Kaularauta vastustaa kaulan sisällä kielten vetovoimaa, näin kaula ei taivu kaarelle kun kielet viritetään. Osta kaularauta valmiina tai tee itse. Suosittelemme valmiin kaksitoimisen kaularaudan käyttöä peruskoulussa. Alakuvassa kaksitoiminen kaularauta. Alempi lepotilassa ja ylempi kiristettynä. Liike ei kaulan sisällä tietenkään ole näin iso. Muut osat Tarvitset vielä sähköiset osat, pleksin, nuppeja ja ruuveja ennen kuin kitara on valmis. Tässä ohjeessa ei käsitellä niiden hankintaa enempää. Bläuer & Nurmi 6 / 16
7 5 KAULAN JA RUNGON VALMISTAMINEN JYRSIMELLÄ 5.1 RUNKO Lankkujen liimaus ja höyläys oikeaan paksuuteen Runkoon tarvitset riittävän ison liimalevyn, jonka paksuus valmiina on Tele- ja Stratocaster tyyppisissä kitaroissa 44-45mm sekä Jazzbassossa 42mm. Liimalevyn koon voi tarkistaa JIGIstä. Huomio sydän- ja pintapuun vuorottelu levyn teossa ja jätä reunoihin työvaraa. Kysy lisäohjeita liimalevyn valmistamiseksi jos aikaisempaa kokemusta ei ole. Kitaranrakentajat suosivat yleensä Titebond merkkistä liimaa. Suosittelemme sen käyttöä. Nyt on siis valmiina tasapaksu- ja höylätty liimalevy, jota alamme työstämään. Mikrofoni- ja kaulajigin kiinnitys ja jyrsintä Aluksi liimalevyyn tehdään mikrofonien, kaulan ja sähköisten osien kolot. Tarvitaan hyvä tasainen paikka työskentelyä varten. Lisäksi hyvää kaksipuolista teippiä, puristimia, JIGIt, käsijyrsin, jyrsinterät, lyijykynä. Valitse liimalevystä siistimpi puoli kiinnitystä varten. Sijoittele JIGI liimalevylle siten, että reunoihin jää työvaraa ja levyn saumat kulkevat suorassa linjassa kuvitellun kaulan kanssa. Kiinnitetään JIGI-levy teipillä liimalevyyn. JIGI ei saa liikkua työstön aikana. Kun JIGI on tukevasti kiinni, piirretään lyijykynällä tarkasti jigin ääriviivat. Lyijykynän jäljestä voi tarkastaa, onko JIGI liikkunut työstön aikana. Myöhemmin sen avulla sahataan ylimääräinen puu pois ja tarkistetaan ulkomuoto JIGIn oikea paikka. Bläuer & Nurmi 7 / 16
8 Varmista vielä kappaleiden kiinnitys työpöytään kahden puristimen avulla. Jyrsittävä kappale ei saa liikkua työstön aikana mutta puristimet eivät saa estää jyrsimen liikkumista. Kokeile niille hyvät paikat ennen jyrsinnän aloitusta. PYYDÄ OPETTAJA PAIKALLE KUN JYRSIT!! Nyt on viimeistään aika tutustua käsijyrsimeen ja harjoitella ensin sen käyttöä. 2. Kiinnitä pohjaleikkuuterä käsijyrsimeen. Säädä terä seuraavasti: 1. Laita jyrsin JIGIn reunalle ja paina terä pohjaan, puun pintaan asti. Lukitse paikalleen. 2. Avaa pysäytystapin lukitus ja paina se pohjaan, vastintappiaan vasten. Säädä jyrsimen asteikko nollan kohdalle. Lukitse pysäytystappi. Jyrsin on nyt säädetty aloitusasentoon. 1. LAAKERIN AINA OLTAVA OHJAAVAA PINTAA VASTEN! Tärkein asia kopiolaakeriterissä on tukipisteen sijainti. Tukipiste sijaitsee aina laakerin kohdalla. Terän laakeri nojaa aina kopioitavaa muotoa vasten, jota kutsumme tukipisteeksi. Aluksi tämä on JIGIn tasainen pinta ja myöhemmin ehjä puun pinta. Laakerin on AINA oltava tasaista ehjää pintaa vasten, jotta muoto kopioituu tarkasti. Aseta jyrsin kaulan koloon ja säädä pysäytystapin ottoa 4mm ylöspäin. Tapin alaosan ja vastinpinnan väliin tulee vastaava rako. Tarkista vielä kokeilemalla, JIGIn reunaa vasten, että alaspäin mentäessä laakeri saa tukipisteen JIGIstä. Voit aloitusta varten tehdä 20mm oksaporalla 10mm syvän reiän. Se helpottaa työn aloitusta, jos jyrsinnästä on vähän kokemusta. IDEA SYVYYDENSÄÄDÖSSÄ Jos tarvitsee nollauksen jälkeen jyrsiä vaikkapa 16mm syvä kolo. On kolo silloin oikealla syvyydellä kun stopparin mittaviiva on 16mm kohdalla. Tarkista jyrsitty syvyys aina työntömitalla. Muista lisäksi vähentää työntömitan lukemasta JIGIn paksuus. Bläuer & Nurmi 8 / 16

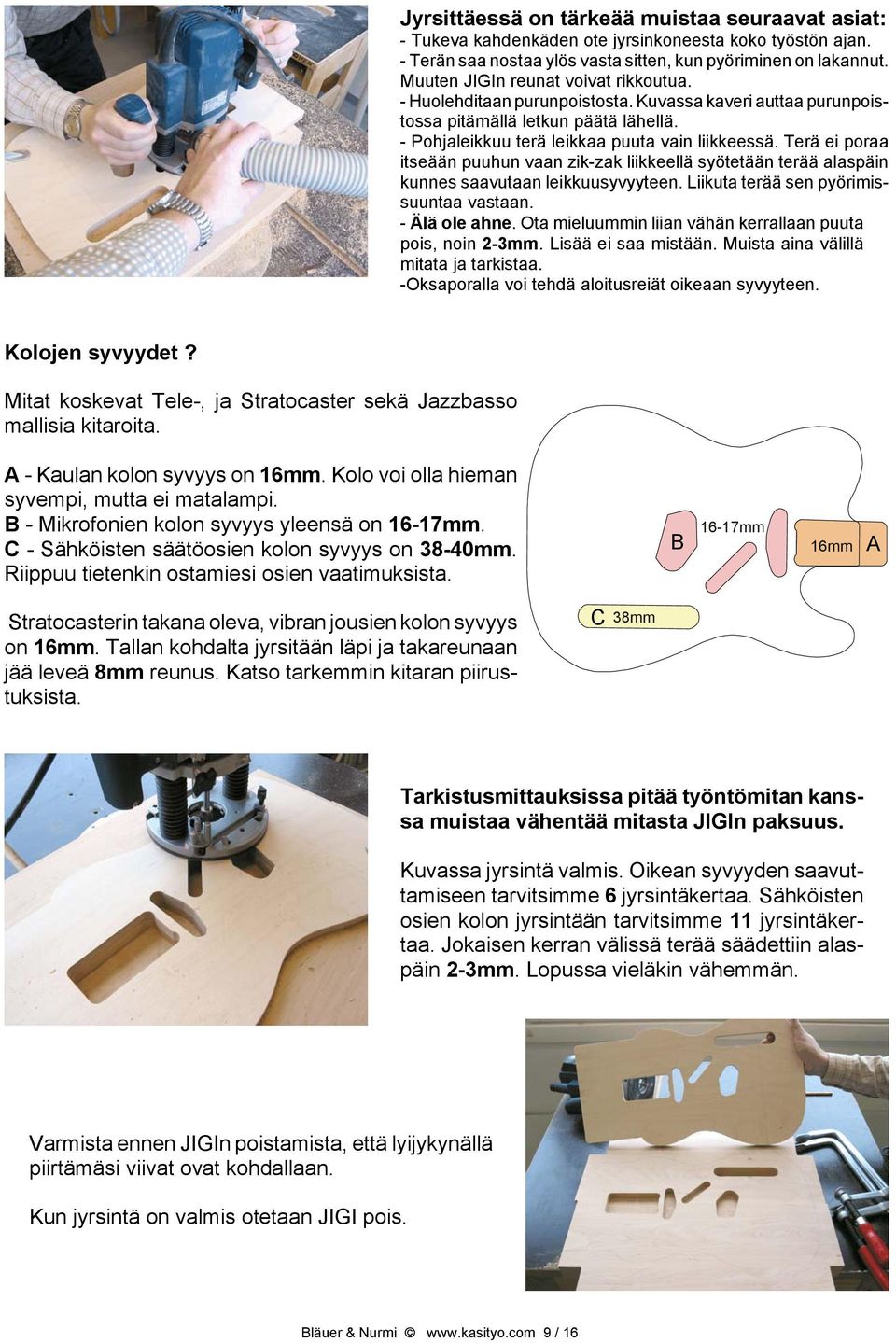

9 Jyrsittäessä on tärkeää muistaa seuraavat asiat: - Tukeva kahdenkäden ote jyrsinkoneesta koko työstön ajan. - Terän saa nostaa ylös vasta sitten, kun pyöriminen on lakannut. Muuten JIGIn reunat voivat rikkoutua. - Huolehditaan purunpoistosta. Kuvassa kaveri auttaa purunpoistossa pitämällä letkun päätä lähellä. - Pohjaleikkuu terä leikkaa puuta vain liikkeessä. Terä ei poraa itseään puuhun vaan zik-zak liikkeellä syötetään terää alaspäin kunnes saavutaan leikkuusyvyyteen. Liikuta terää sen pyörimissuuntaa vastaan. - Älä ole ahne. Ota mieluummin liian vähän kerrallaan puuta pois, noin 2-3mm. Lisää ei saa mistään. Muista aina välillä mitata ja tarkistaa. -Oksaporalla voi tehdä aloitusreiät oikeaan syvyyteen. Kolojen syvyydet? Mitat koskevat Tele-, ja Stratocaster sekä Jazzbasso mallisia kitaroita. A - Kaulan kolon syvyys on 16mm. Kolo voi olla hieman syvempi, mutta ei matalampi. B - Mikrofonien kolon syvyys yleensä on 16-17mm. C - Sähköisten säätöosien kolon syvyys on 38-40mm. Riippuu tietenkin ostamiesi osien vaatimuksista. B 16-17mm 16mm A Stratocasterin takana oleva, vibran jousien kolon syvyys on 16mm. Tallan kohdalta jyrsitään läpi ja takareunaan jää leveä 8mm reunus. Katso tarkemmin kitaran piirustuksista. C 38mm Tarkistusmittauksissa pitää työntömitan kanssa muistaa vähentää mitasta JIGIn paksuus. Kuvassa jyrsintä valmis. Oikean syvyyden saavuttamiseen tarvitsimme 6 jyrsintäkertaa. Sähköisten osien kolon jyrsintään tarvitsimme 11 jyrsintäkertaa. Jokaisen kerran välissä terää säädettiin alaspäin 2-3mm. Lopussa vieläkin vähemmän. Varmista ennen JIGIn poistamista, että lyijykynällä piirtämäsi viivat ovat kohdallaan. Kun jyrsintä on valmis otetaan JIGI pois. Bläuer & Nurmi 9 / 16
10 Tarkistusmittaus työntömitalla! Vielä tässä vaiheessa voi käsijyrsimellä tehdä korjausjyrsintöjä. Laakeri ottaa tukipisteensä kolojen sisäreunoista. Säädä jyrsin huolella ja tarkasti. MUISTILISTA - KAULA 16mm - MIKROFONIEN KOLOT 16-17mm - SÄHKÖISTEN OSIEN KOLO 38-40mm Seuraavaksi asetetaan rungon ulkomuodon antava JIGI paikoilleen. JIGIssä on kolme tai kaksi lukkopalaa, jotka lukitsevat JIGIn tarkasti kohdalleen. Lukkopalat menevät JIGIn lävitse valmiiksi jyrsittyihin koloihin. Ne estävät tehokkaasti JIGIn liikkumisen. Palat tulevat JIGIn mukana. Tarkista vielä lyijykynän viivasta, että ulkomuoto on tarkasti paikoillaan. Piirrä ulkomuoto JIGIn ääriviivat uudelleen lyijykynällä tarkasti puun pintaan. Etuosan viiva puuttuu. MuotoJIGIn kiinnitys ja jyrsintä Sahaa vannesahalla ylimääräinen puu pois rungosta. Älä sahaa viivaa pitkin, vaan jätä viivan ulkopuolelle 2mm puuta jäljelle työvaraksi. Mitä vähemmän sen parempi. 2mm reunus jyrsitään seuraavaksi pois. Tee vannesahalla tarpeen vaatiessa apusahauksia. Kuvassa on valmis sahattu ääriviiva. Jos puuta on liikaa jäljellä kun ulkomuotoa jyrsitään, saattaa puu lohkeilla, koska jyrsimen pitää poistaa liian paksu puukerros. Bläuer & Nurmi 10 / 16
11 Kiinnitä 16mm pohjaleikkuuterä alajyrsinpöytään. Kiinnitä ulkomuoto JIGI paikoilleen kaksipuolisella teipillä. Muista ensin laittaa kohdistuspalat paikoilleen. Tarkista lyijykynäviivasta JIGIn oikea kiinnitys. Syötä terän pyörimissuuntaa vasten. Laita JIGI ja kitaran aihio alajyrsinpöydälle JIGi pöydän pintaa vasten. Säädä terä ottamaan mahdollisimman vähän kerrallaan. Laakerin on kuitenkin saatava selvä tukipiste JIGIn pintaa vasten. Tässä esimerkki siitä miten käy kun on liian ahne. Kitaran kyljestä on lohjennut palanen, leppä ei ole mikään helppo jyrsittävä vaan se lohkeilee mielellään. Jyrsimistä on hyvä harjoitella etukäteen ennen kitaran valmistamista. Liimaa lohjennut pala paikoilleen ja yritä uudelleen. Nuolet osoittavat paikkoja, joissa puu lohkeilee useimmiten syyrakenteesta johtuen. Niissä kohdissa kannattaa jyrsiä varovasti. Jyrsintä vauhdissa. Kuljeta rauhallisesti puuta terän pyörimissuuntaa vasten. Bläuer & Nurmi 11 / 16

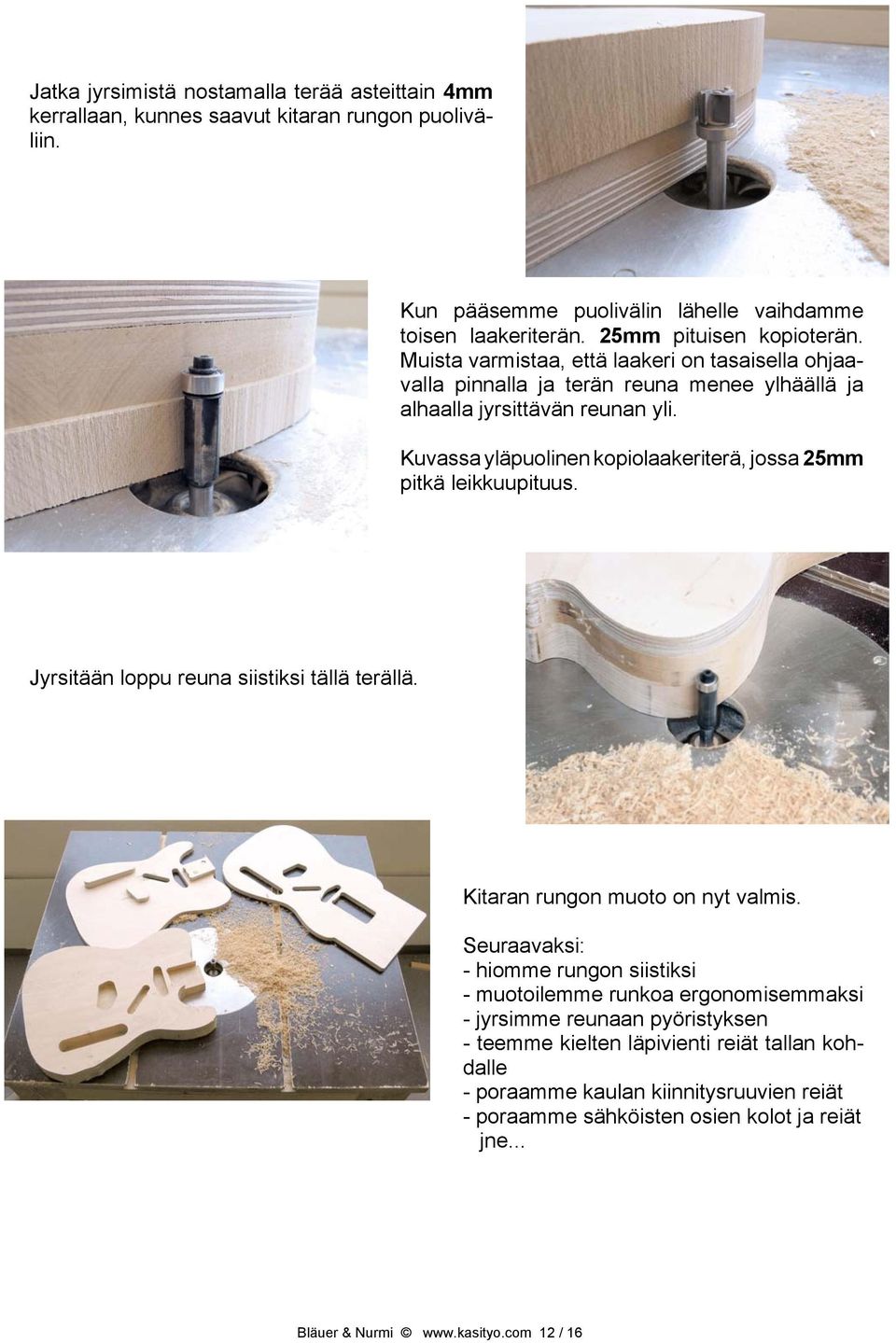

12 Jatka jyrsimistä nostamalla terää asteittain 4mm kerrallaan, kunnes saavut kitaran rungon puoliväliin. Kun pääsemme puolivälin lähelle vaihdamme toisen laakeriterän. 25mm pituisen kopioterän. Muista varmistaa, että laakeri on tasaisella ohjaavalla pinnalla ja terän reuna menee ylhäällä ja alhaalla jyrsittävän reunan yli. Kuvassa yläpuolinen kopiolaakeriterä, jossa 25mm pitkä leikkuupituus. Jyrsitään loppu reuna siistiksi tällä terällä. Kitaran rungon muoto on nyt valmis. Seuraavaksi: - hiomme rungon siistiksi - muotoilemme runkoa ergonomisemmaksi - jyrsimme reunaan pyöristyksen - teemme kielten läpivienti reiät tallan kohdalle - poraamme kaulan kiinnitysruuvien reiät - poraamme sähköisten osien kolot ja reiät jne... Bläuer & Nurmi 12 / 16
13 5.2 KAULA Puun höyläys ja sahaaminen oikean paksuiseksi Höylätään vaahteralankku oikean paksuiseksi oiko- ja tasohöylässä. Kaulan oikea paksuus valmiina on 25.4mm eli yksi tuuma. Silloin siinä on myös otelauta kiinni liimattuna. Eli kuvitellaanpa, että valmiina ostettu otelauta on 4mm paksu. Siispä kaulan vaahterapuisen osan pitäisi olla höylättynä n.21.4mm. Höylätään lankku 21.6mm paksuiseksi. Jätetään hieman hiomisvaraa. Kaikki riippuu siis valmiin otelaudan paksuudesta. Pääasia on, että valmis kaula on tuuman paksuinen. Ääriviivojen piirto ja sahaus vannesahalla Valmiiksi höylättyyn lankkuun piirretään kaulan JIGIn mallin kanssa ääriviivat lyijykynällä. Tarkoitus on sahata vannesahalla ylimääräinen puu pois, jätä 2mm ylimääräistä puuta reunaan työvaraksi. Työvara jyrsitään myöhemmin pois. Sahaa vannesahalla ylimääräinen puu pois. ÄLÄ SAHAA VIIVAA!!! JÄTÄ TYÖVARA!!! Jigin kiinnitys teipillä Kun tuleva kaula on sahattu valmiiksi, kiinnitetään kaulan JIGI ja kaula kaksipuolisella teipillä yhteen. Laita teippiä kaksi n. 15cm pitkää palaa. JIGI ja kaula eivät saa liikkua jyrsinnän aikana. KOKEILLE, että ne pysyvät kunnolla yhdessä. TARKISTA, että joka kohdassa on puuta jyrsittäväksi, eikä JIGI ole mistään reunan yli. Bläuer & Nurmi 13 / 16
14 Jyrsintä alajyrsimessä kopioterällä ja reikien poraus Poraa ennen jyrsintää kaulan virityskoneistojen paikat kohdalleen 6mm poralla. Reiän läpi voi jyrsittäessä vielä laittaa 6mm puutapin, jolloin sekin estää paloja liikkumasta jyrsinnän aikana. Laita jätelevyn pala kaulan alle. Muista kiinnittää kaula hyvin ennen porausta, ettei pora revi ulos tullessaan puuta rikki kaulan alapuolella. JIGIN tasainen pinta Aseta alajyrsinpöytään yläpäästään laakeroitu 25mm pitkällä terällä oleva kopioterä. Säädä terän korkeus sellaiselle tasolle, että laakeri on selvästi JIGIn tasaisella pinnalla kun lähdemme jyrsimään ja terän ala- ja yläreuna on molemmilta puolilta jyrsittävän kappaleen reunojen yli. PYYDÄ OPETTAJA PAIKALLE KUN KÄYTÄT ALAJYRSINTÄ. MUISTA aina käyttää jyrsittäessä suojaimia. Aloita jyrsiminen aina päätypuusta. Terän pyöriessä työnnät palan rauhallisesti terän laakeria vasten ja kuljetat kappaletta rauhallisesti terän pyörimissuuntaa vasten. Sormet siirtyvät pois terän tieltä. Terän pyörimissuunta Hankalimmat kohdat jyrsittäessä ovat ne, jolloin puun syysuunta vaihtuu. Silloin terä saattaa repäistä pienen palan puusta irti, eikä lopputulos ole siisti. Ole kulmakohdissa varovainen. Bläuer & Nurmi 14 / 16
15 Kuvassa jyrsinnän onnistunut lopputulos. Nyt voit varovasti irrottaa kaulan JIGIn valmiista kaulasta. Ole varovainen ettet tässä vaiheessa riko JIGIä tai kaulaa. Kaksipuolinen teippi pitää palat yleensä erittäin hyvin yhdessä. Kaularaudan uran jyrsintä Seuraavaksi jyrsitään kaularaudalle ura 6mm tappiterällä. Ura jyrsitään keskelle kaulaa. Jos käytämme kaksitoimista kaularautaa, tavoitesyvyys uralla on 9mm. Kuvassa näkyy JIGI uran jyrsintää varten. Kiinnitä JIGI puristimilla kiinni pöytään. Laita valmis kaula JIGIn koloon ja mittaa käsijyrsimen oikea liikerata eli jyrsinnän alku ja loppupiste. JIGIssä kiinni puinen rima, jota vasten jyrsintä tapahtuu. Rima on tukipiste, jota pitkin käsijyrsintä ohjataan Kokeile jätepalan kanssa, että terä menee oikealle syvyydelle. Älä yritä jyrsiä oikeaa syvyyttä yhdellä kertaa. Parempi on jyrsiä kolme kertaa 3mm lopulliseen syvyyteen. Mittaa työntömitan hännällä onko syvyys 9mm? Tavoite on tasan 9mm kaksitoimisella kaularaudalla. Mikäli urasta tuli liian syvä. Laitetaan kaularaudan uran pohjalle tai kaularaudan päälle ennen otelaudan liimausta ohutta puuviilua. Kaularauta ei saa olla väljä tai liikkua urassa. Bläuer & Nurmi 15 / 16
16 Kaareva kaularaudan ura. JIGIllä voi jyrsiä kaarevankin kaularaudan uran mutta silloin JIGIin on tehtävä kaksi kaarevaa ohjainta, joita pitkin jyrsintä tapahtuu. Jyrsin tarvitsee vielä oman ohjainpinnan, jotta kulkee suoraa linjaa. Seuraavaksi: - sovitetaan kaularauta paikoilleen - liimataan otelauta paikoilleen - jyrsitään otelaudan reuna pois - tehdään kaulan yläosan ohennus - tehdään kaulan takaosan radius - sovitetaan virityskoneisto paikoilleen ja otetaan pois - viimeistelyhionta ja suojaus lakkausta varten Idea kunnollisesta JIGIstä kaulan taka- ja etuosan radiuksen työstöön EI KUULU JIGIPAKETTIIN Kaulan kiinnitys höyläpenkkiin on aina hankala tehtävä. Kaulan pitäisi olla takaosan pyöristyksen tai otelaudan radiuksen teossa selvästi irti höyläpenkin pinnasta. Muuten työkaluja ei pysty käyttämään tehokkaasti. Lisäksi kaula olisi hyvä saada erilaisiin asentoihin hiomisen ja työstämisen helpottamiseksi. Tässä on tekijöitten oma ratkaisu ongelmaan. Kaulan ylä- ja alaosassa on tarkat palat joihin kaula sopii tarkasti. Palat pystyy tekemään kaularaudan urajigillä. Lisäksi pieni pikalukko, joka pitää kaulan paikallaan ja estää pois putoamisen. Yksityiskohta. Bläuer & Nurmi 16 / 16
