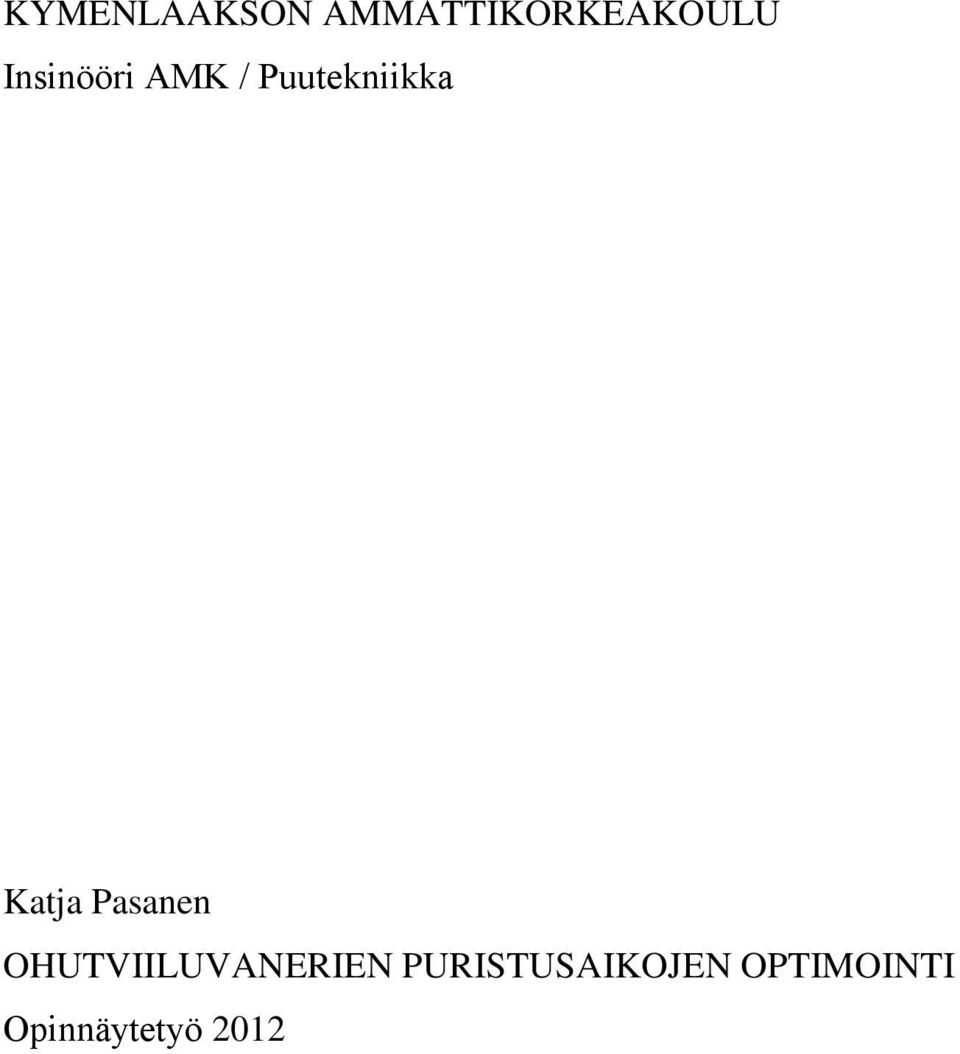

1 KYMENLAAKSON AMMATTIKORKEAKOULU Insinööri AMK / Puutekniikka Katja Pasanen OHUTVIILUVANERIEN PURISTUSAIKOJEN OPTIMOINTI Opinnäytetyö 2012

2 TIIVISTELMÄ KYMENLAAKSON AMMATTIKORKEAKOULU Puutekniikka PASANEN, KATJA Ohutviiluvanerien puristusaikojen optimointi Opinnäytetyö 17 sivua + 18 liitesivua Työn ohjaaja Lehtori Olavi Liukkonen Toimeksiantaja Koskisen Oy Maaliskuu 2012 Avainsanat ohutviiluvaneri, puristusaika, lämpötila, optimointi Tässä opinnäytetyössä tutkittiin ohutviiluvanerin puristusaikoja ja puristuslämpötiloja. Työssä selvitettiin olisiko nykyisiä ohutviiluvanerituotannossa käytössä olevia puristusaikoja mahdollisuutta lyhentää. Tutkimus suoritettiin mittaamalla puristuksen aikaisia lämpötiloja tuotannossa yleisimmin valmistettavista paksuuksista. Lämpötilamittaukset tehtiin termoparimittarilla vanerin keskimmäisestä liimasaumasta. Mittaustulokset analysoitiin ja niiden perusteella määritettiin uudet puristusajat. Uusilla ajoilla suoritettiin koepuristukset. Koelevyistä testattiin vetolujuudet laboratoriotestein. Koelevyjen liimasaumat tutkittiin myös silmämääräisesti ja niistä määritettiin tikkuprosentit. Tutkimuksesta selvisi, että mahdollisuus puristusaikojen lyhentämiselle on olemassa. Lyhyemmillä puristusajoilla tehtyjen koelevyjen testitulokset analysoitiin. Tulokset todettiin hyviksi ja tuotannossa käytössä olevien vaatimusten mukaisiksi. Jos lyhyemmät puristusajat halutaan ottaa käyttöön ohutviiluvanerituotannossa, täytyy koepuristuksia tehdä lisää. Tässä tutkimuksessa testattujen koelevyjen määrä ei ole tilastollisesti riittävä, jotta lyhyempien puristusaikojen voitaisiin katsoa olevan täysin luotettavia. Saatujen tulosten perusteella työn toimeksiantaja, Koskisen Oy, voi viedä puristusaikojen optimointia seuraavalle tasolle, jopa tuotantoon asti. Tämän opinnäytetyön tulokset ovat salaista tietoa, jota työn toimeksiantaja ei halua julkaista.

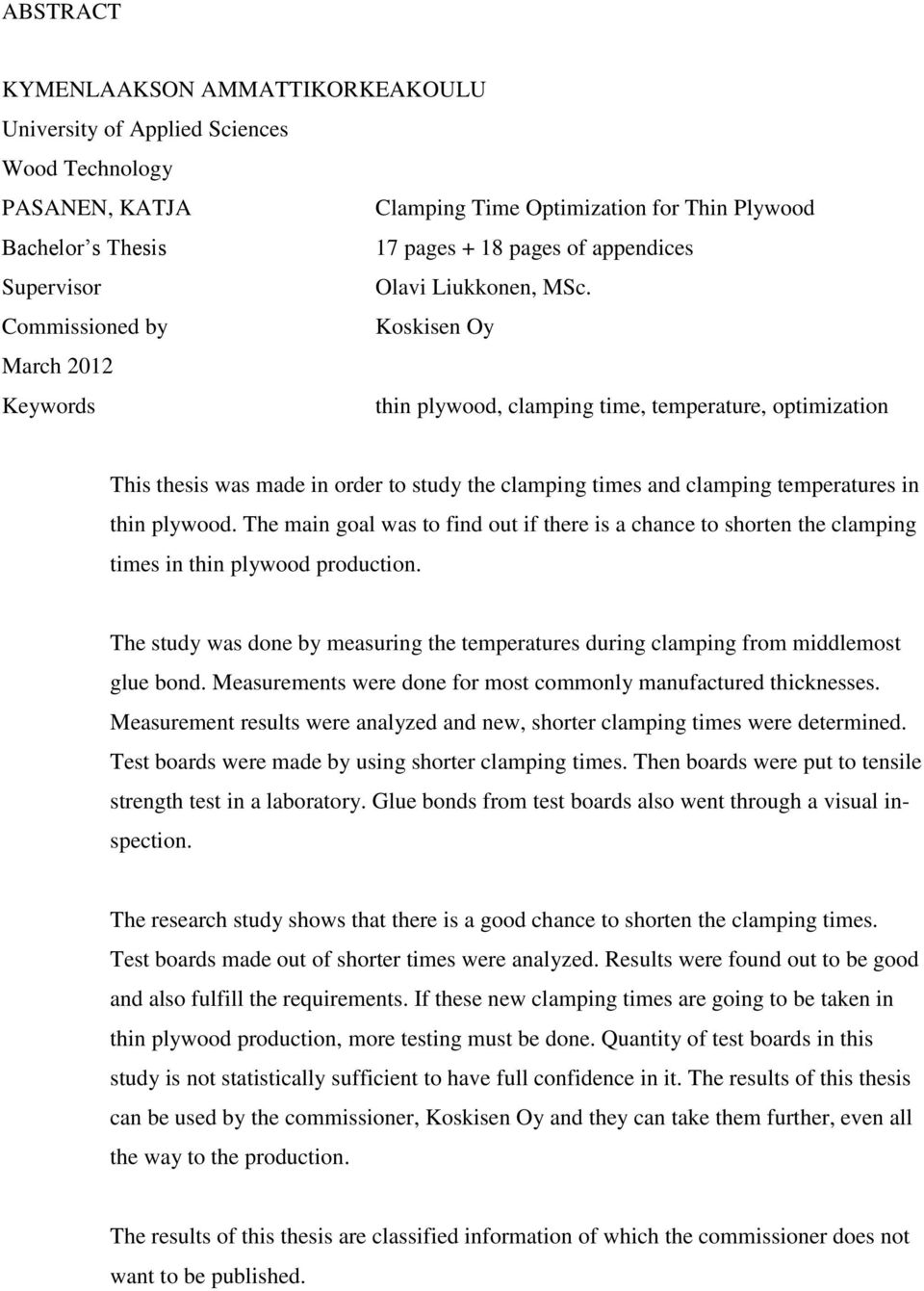

3 ABSTRACT KYMENLAAKSON AMMATTIKORKEAKOULU University of Applied Sciences Wood Technology PASANEN, KATJA Clamping Time Optimization for Thin Plywood Bachelor s Thesis 17 pages + 18 pages of appendices Supervisor Olavi Liukkonen, MSc. Commissioned by Koskisen Oy March 2012 Keywords thin plywood, clamping time, temperature, optimization This thesis was made in order to study the clamping times and clamping temperatures in thin plywood. The main goal was to find out if there is a chance to shorten the clamping times in thin plywood production. The study was done by measuring the temperatures during clamping from middlemost glue bond. Measurements were done for most commonly manufactured thicknesses. Measurement results were analyzed and new, shorter clamping times were determined. Test boards were made by using shorter clamping times. Then boards were put to tensile strength test in a laboratory. Glue bonds from test boards also went through a visual inspection. The research study shows that there is a good chance to shorten the clamping times. Test boards made out of shorter times were analyzed. Results were found out to be good and also fulfill the requirements. If these new clamping times are going to be taken in thin plywood production, more testing must be done. Quantity of test boards in this study is not statistically sufficient to have full confidence in it. The results of this thesis can be used by the commissioner, Koskisen Oy and they can take them further, even all the way to the production. The results of this thesis are classified information of which the commissioner does not want to be published.

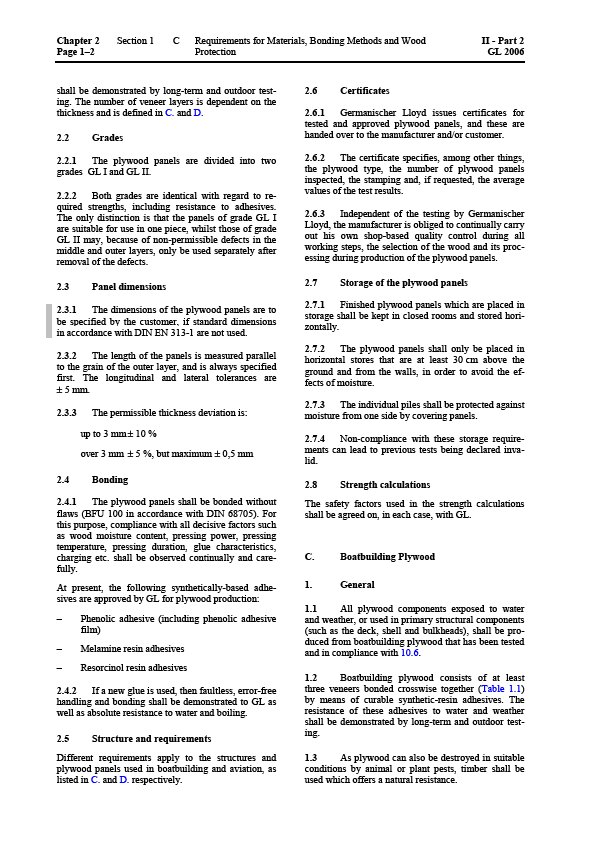

4 SISÄLLYS TIIVISTELMÄ ABSTRACT 1 JOHDANTO 6 2 KOSKISEN OY 7 3 OHUTVIILUVANERI Tuotannossa olevia levyvaihtoehtoja Käyttökohteita 8 4 OHUTVIILUVANERIN VALMISTUS Koivutukkien käsittely ja haudonta Tukkien katkaisu ja kuorinta Viilun sorvaus ja märkäleikkaus Viilun kuivaus ja lajittelu Ohutviiluvanerin ladonta ja puristus Ohutviiluvanerin jatkojalostus ja varastointi 11 5 LIIMAKALVOT 11 6 TERMODYNAMIIKKA Lämmön siirtyminen Lämmön johtuminen 13 7 MITTAUSMENETELMÄT Fluke- lämpömittari Mittauspisteet Mittaustapahtuma 15 8 TULOKSET Mittaustulosten analysointi 17 9 PÄÄTELMÄ 17 LIITTEET Liite 1. Technical Data Sheet Easy Bond 1105 Liite 2. Technical Data Sheet Easy Bond 1104 Liite 3. GL- ohjekirja

5

6 6 1 JOHDANTO Tämä insinöörityö käsittelee ohutviiluvaneria ja sen puristusaikojen optimointia. Työssä tutkitaan ohutviiluvanerin puristuksen aikaisia lämpötiloja vanerin keskimmäisessä liimasaumassa nykyisillä, käytössä olevilla puristusajoilla. Lämpötilamittaukset tehdään kaikille perustuotannossa oleville levypaksuuksille. Tavoitteena on selvittää voisiko nykyisin käytössä olevia puristusaikoja lyhentää. Tarve tällaiselle tutkimukselle oli olemassa, koska Koskisen Oy:n ohutviiluvanerituotanto on kasvava ja jatkuvasti kehittyvä tuotannonala. Yhtiön kasvatettua puristuskapasiteettia uudella puristimella myös tuotantoprosessin tehokkuutta tuli tarve päivittää. Työssä esitellään ohutviiluvanerin valmistuksen työvaiheita aina tukin käsittelystä valmiin vanerin viimeistelyyn asti. Työssä käsitellään myös lämmön siirtymisen perusteita. Mittausmenetelmät ja välineet esitellään omana osanaan. Tutkimustulokset - osio on jaettu kahteen osaan. Toisessa osassa käsitellään yleisiä mittauksiin liittyneitä asioita. Toisessa osassa tarkastellaan saatuja tuloksia tarkemmin. Tämä osa on luokiteltu työn tilaajan toimesta salaiseksi. Tässä työssä tutkitaan mahdollisuutta puristusaikojen lyhentämiseen. Mittaustuloksia tutkimalla määritetään mahdolliset uudet puristusajat ja niillä tehdään testipuristukset. Lyhyemmillä puristusajoilla tehdyt levyt testataan Koskisen Oy:n laboratoriossa Järvelässä. Saadut testitulokset analysoidaan ja niitä verrataan aikaisempiin, nykyisillä puristusajoilla tehtyihin levyihin. Toimeksiantajan tehtäväksi jää konkreettinen puristusaikojen optimointi, mikäli mahdollisuus siihen aukeaa. Työn tarkoituksena on antaa toimeksiantajalle tietoa, jonka pohjalta muutoksia puristusparametreihin voidaan tehdä.

7 7 2 KOSKISEN OY Koskisen Oy on 100-vuotias kansainvälisesti toimiva puunjalostuskonserni. Konsernin pääkonttori on Järvelässä, jossa sijaitsevat myös vaneri- ja lastulevytehdas ja saha. Vierumäellä on Herrala-taloja valmistava talotehdas. Hirvensalmella sijaitsee koivutuote-yksikkö (entinen Vilkon Oy), jolla on pitkät perinteet koivun jalostuksessa. Koskisella on myös sahalaitos Venäjällä, Sheksnassa. Koskisen Oy:n tuotevalikoimaan kuuluu mm. sahatavara, höylätavara, vaneri ja sisustuslevyt. Yrityksen päämarkkinat suuntautuvat huonekalu- ja puusepänteollisuuteen. Tuotannosta 55 % menee vientiin. Yrityksen liikevaihto vuonna 2010 oli 181 milj. ja palveluksessa oli n henkilöä. Puunhankinnasta konsernille vastaa Koskitukki Oy. Vuonna 2010 puuta hankittiin 1,2 milj. kuutiota. Koskisen Oy:n tuotteiden tuotantomääriä vuodelta 2010: Havusahatavara m 3 Koivusahatavara 6600 m 3 Höylätty sahatavara m 3 Koivuviilu 3800 m 3 Koivuliimalevy 660 m 3 Ohutviiluvaneri 760 m 3 Vaneri m 3 Kattoristikot kpl Lastulevy m 3 Puutalot 287 kpl Koivutuot e- teollisuus 5 % Puunhan kinta Puuraken 12 % taminen 9 % Lastulevy - teollisuus 12 % Liikevaihto tuotannoittain Vaneriteo llisuus 34 % Sahateolli suus 28 % Liikevaihto maantieteellisesti EU 43 % Suomi 45 % Muu maailma 12 % (Koskisen Oy)

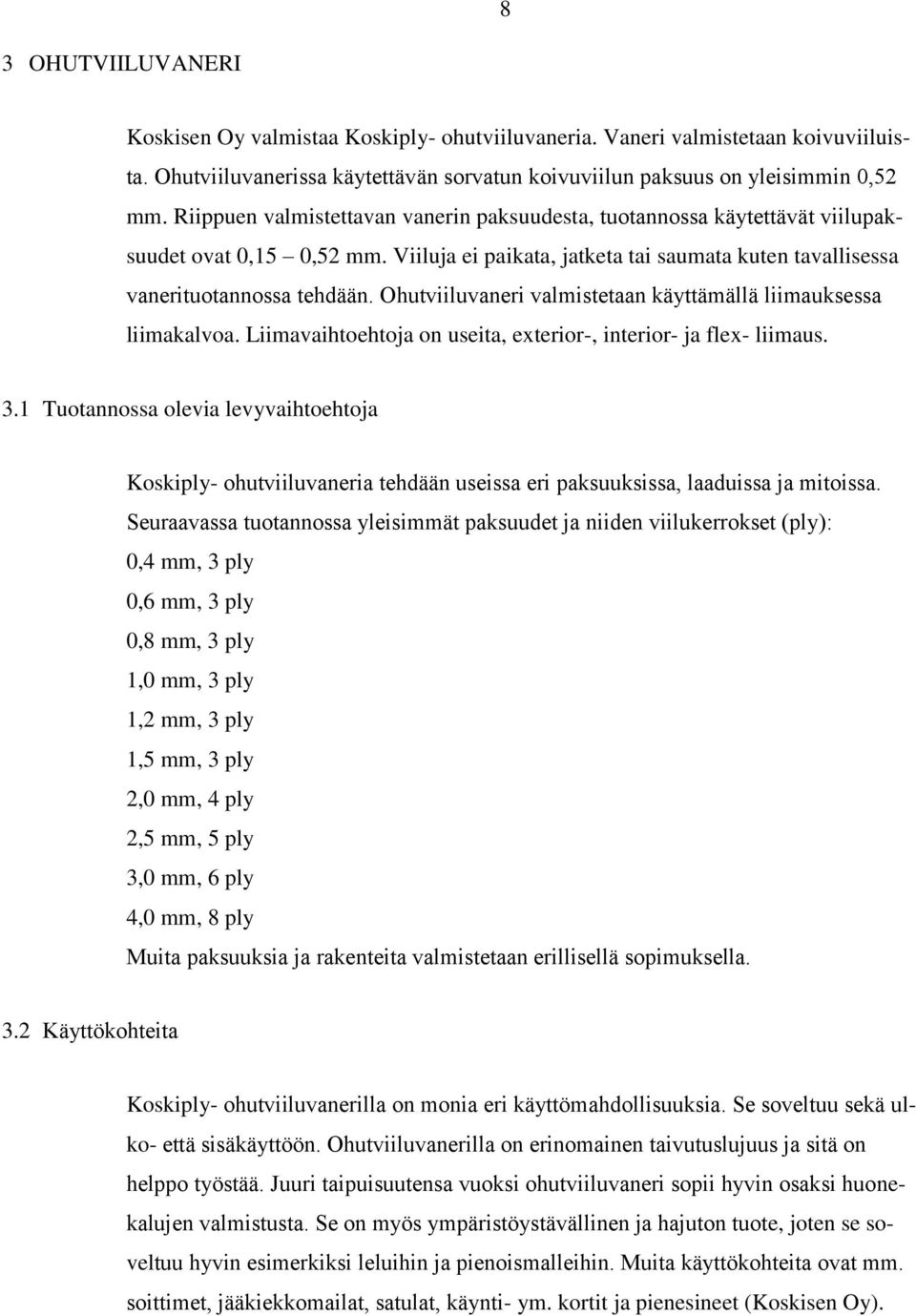

8 8 3 OHUTVIILUVANERI Koskisen Oy valmistaa Koskiply- ohutviiluvaneria. Vaneri valmistetaan koivuviiluista. Ohutviiluvanerissa käytettävän sorvatun koivuviilun paksuus on yleisimmin 0,52 mm. Riippuen valmistettavan vanerin paksuudesta, tuotannossa käytettävät viilupaksuudet ovat 0,15 0,52 mm. Viiluja ei paikata, jatketa tai saumata kuten tavallisessa vanerituotannossa tehdään. Ohutviiluvaneri valmistetaan käyttämällä liimauksessa liimakalvoa. Liimavaihtoehtoja on useita, exterior-, interior- ja flex- liimaus. 3.1 Tuotannossa olevia levyvaihtoehtoja Koskiply- ohutviiluvaneria tehdään useissa eri paksuuksissa, laaduissa ja mitoissa. Seuraavassa tuotannossa yleisimmät paksuudet ja niiden viilukerrokset (ply): 0,4 mm, 3 ply 0,6 mm, 3 ply 0,8 mm, 3 ply 1,0 mm, 3 ply 1,2 mm, 3 ply 1,5 mm, 3 ply 2,0 mm, 4 ply 2,5 mm, 5 ply 3,0 mm, 6 ply 4,0 mm, 8 ply Muita paksuuksia ja rakenteita valmistetaan erillisellä sopimuksella. 3.2 Käyttökohteita Koskiply- ohutviiluvanerilla on monia eri käyttömahdollisuuksia. Se soveltuu sekä ulko- että sisäkäyttöön. Ohutviiluvanerilla on erinomainen taivutuslujuus ja sitä on helppo työstää. Juuri taipuisuutensa vuoksi ohutviiluvaneri sopii hyvin osaksi huonekalujen valmistusta. Se on myös ympäristöystävällinen ja hajuton tuote, joten se soveltuu hyvin esimerkiksi leluihin ja pienoismalleihin. Muita käyttökohteita ovat mm. soittimet, jääkiekkomailat, satulat, käynti- ym. kortit ja pienesineet (Koskisen Oy).

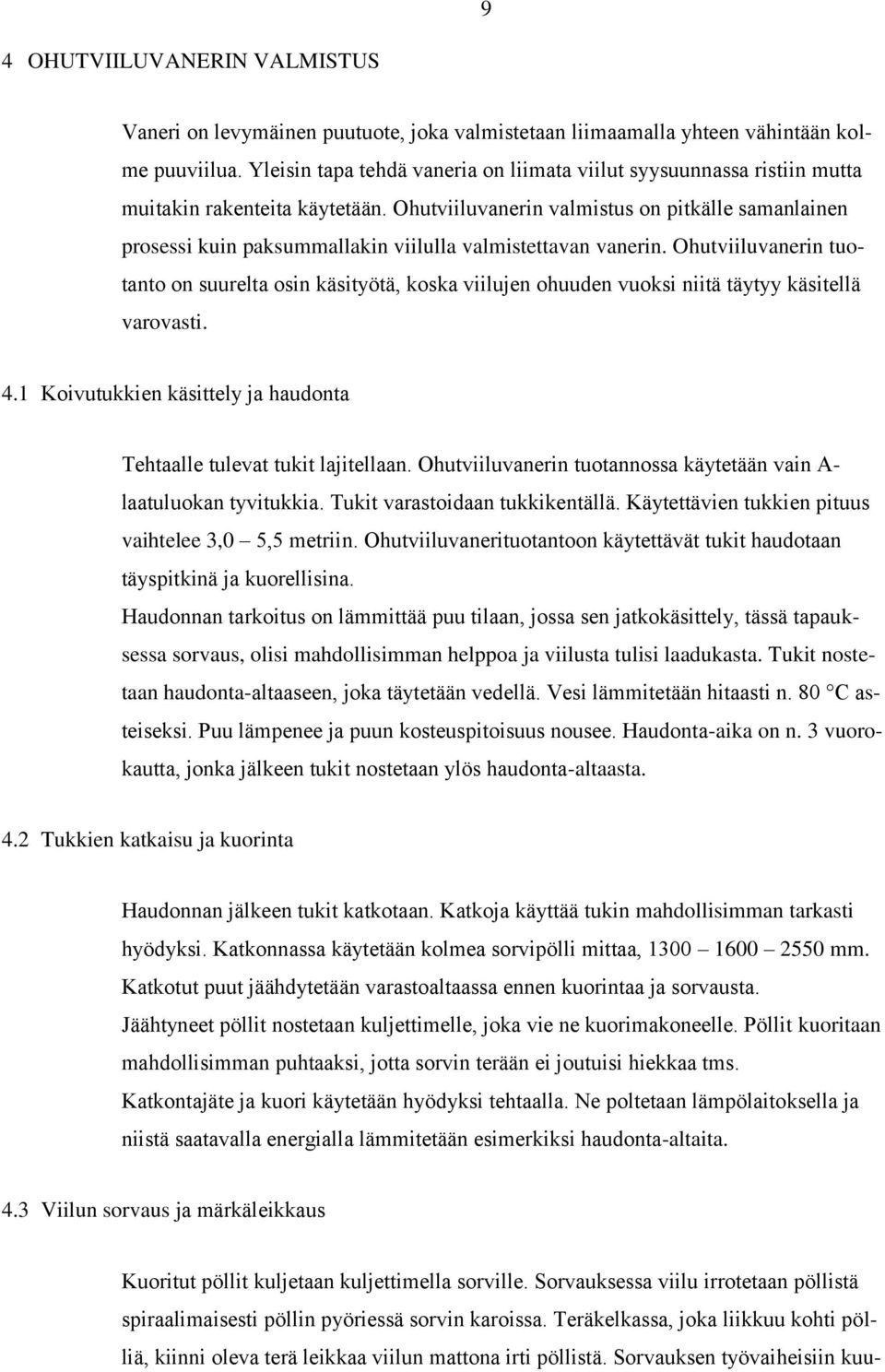

9 9 4 OHUTVIILUVANERIN VALMISTUS Vaneri on levymäinen puutuote, joka valmistetaan liimaamalla yhteen vähintään kolme puuviilua. Yleisin tapa tehdä vaneria on liimata viilut syysuunnassa ristiin mutta muitakin rakenteita käytetään. Ohutviiluvanerin valmistus on pitkälle samanlainen prosessi kuin paksummallakin viilulla valmistettavan vanerin. Ohutviiluvanerin tuotanto on suurelta osin käsityötä, koska viilujen ohuuden vuoksi niitä täytyy käsitellä varovasti. 4.1 Koivutukkien käsittely ja haudonta Tehtaalle tulevat tukit lajitellaan. Ohutviiluvanerin tuotannossa käytetään vain A- laatuluokan tyvitukkia. Tukit varastoidaan tukkikentällä. Käytettävien tukkien pituus vaihtelee 3,0 5,5 metriin. Ohutviiluvanerituotantoon käytettävät tukit haudotaan täyspitkinä ja kuorellisina. Haudonnan tarkoitus on lämmittää puu tilaan, jossa sen jatkokäsittely, tässä tapauksessa sorvaus, olisi mahdollisimman helppoa ja viilusta tulisi laadukasta. Tukit nostetaan haudonta-altaaseen, joka täytetään vedellä. Vesi lämmitetään hitaasti n. 80 C asteiseksi. Puu lämpenee ja puun kosteuspitoisuus nousee. Haudonta-aika on n. 3 vuorokautta, jonka jälkeen tukit nostetaan ylös haudonta-altaasta. 4.2 Tukkien katkaisu ja kuorinta Haudonnan jälkeen tukit katkotaan. Katkoja käyttää tukin mahdollisimman tarkasti hyödyksi. Katkonnassa käytetään kolmea sorvipölli mittaa, mm. Katkotut puut jäähdytetään varastoaltaassa ennen kuorintaa ja sorvausta. Jäähtyneet pöllit nostetaan kuljettimelle, joka vie ne kuorimakoneelle. Pöllit kuoritaan mahdollisimman puhtaaksi, jotta sorvin terään ei joutuisi hiekkaa tms. Katkontajäte ja kuori käytetään hyödyksi tehtaalla. Ne poltetaan lämpölaitoksella ja niistä saatavalla energialla lämmitetään esimerkiksi haudonta-altaita. 4.3 Viilun sorvaus ja märkäleikkaus Kuoritut pöllit kuljetaan kuljettimella sorville. Sorvauksessa viilu irrotetaan pöllistä spiraalimaisesti pöllin pyöriessä sorvin karoissa. Teräkelkassa, joka liikkuu kohti pölliä, kiinni oleva terä leikkaa viilun mattona irti pöllistä. Sorvauksen työvaiheisiin kuu-

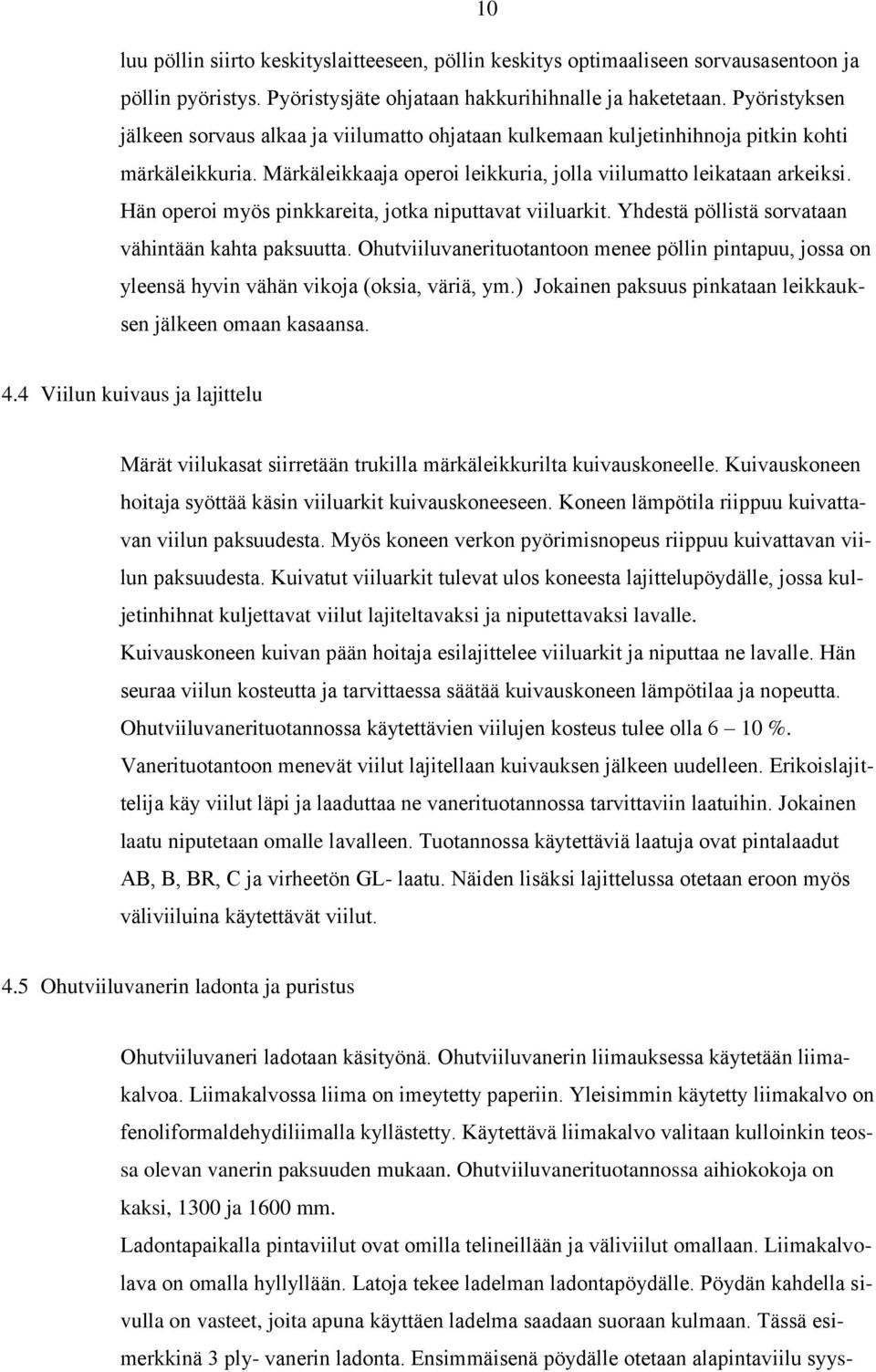

10 10 luu pöllin siirto keskityslaitteeseen, pöllin keskitys optimaaliseen sorvausasentoon ja pöllin pyöristys. Pyöristysjäte ohjataan hakkurihihnalle ja haketetaan. Pyöristyksen jälkeen sorvaus alkaa ja viilumatto ohjataan kulkemaan kuljetinhihnoja pitkin kohti märkäleikkuria. Märkäleikkaaja operoi leikkuria, jolla viilumatto leikataan arkeiksi. Hän operoi myös pinkkareita, jotka niputtavat viiluarkit. Yhdestä pöllistä sorvataan vähintään kahta paksuutta. Ohutviiluvanerituotantoon menee pöllin pintapuu, jossa on yleensä hyvin vähän vikoja (oksia, väriä, ym.) Jokainen paksuus pinkataan leikkauksen jälkeen omaan kasaansa. 4.4 Viilun kuivaus ja lajittelu Märät viilukasat siirretään trukilla märkäleikkurilta kuivauskoneelle. Kuivauskoneen hoitaja syöttää käsin viiluarkit kuivauskoneeseen. Koneen lämpötila riippuu kuivattavan viilun paksuudesta. Myös koneen verkon pyörimisnopeus riippuu kuivattavan viilun paksuudesta. Kuivatut viiluarkit tulevat ulos koneesta lajittelupöydälle, jossa kuljetinhihnat kuljettavat viilut lajiteltavaksi ja niputettavaksi lavalle. Kuivauskoneen kuivan pään hoitaja esilajittelee viiluarkit ja niputtaa ne lavalle. Hän seuraa viilun kosteutta ja tarvittaessa säätää kuivauskoneen lämpötilaa ja nopeutta. Ohutviiluvanerituotannossa käytettävien viilujen kosteus tulee olla 6 10 %. Vanerituotantoon menevät viilut lajitellaan kuivauksen jälkeen uudelleen. Erikoislajittelija käy viilut läpi ja laaduttaa ne vanerituotannossa tarvittaviin laatuihin. Jokainen laatu niputetaan omalle lavalleen. Tuotannossa käytettäviä laatuja ovat pintalaadut AB, B, BR, C ja virheetön GL- laatu. Näiden lisäksi lajittelussa otetaan eroon myös väliviiluina käytettävät viilut. 4.5 Ohutviiluvanerin ladonta ja puristus Ohutviiluvaneri ladotaan käsityönä. Ohutviiluvanerin liimauksessa käytetään liimakalvoa. Liimakalvossa liima on imeytetty paperiin. Yleisimmin käytetty liimakalvo on fenoliformaldehydiliimalla kyllästetty. Käytettävä liimakalvo valitaan kulloinkin teossa olevan vanerin paksuuden mukaan. Ohutviiluvanerituotannossa aihiokokoja on kaksi, 1300 ja 1600 mm. Ladontapaikalla pintaviilut ovat omilla telineillään ja väliviilut omallaan. Liimakalvolava on omalla hyllyllään. Latoja tekee ladelman ladontapöydälle. Pöydän kahdella sivulla on vasteet, joita apuna käyttäen ladelma saadaan suoraan kulmaan. Tässä esimerkkinä 3 ply- vanerin ladonta. Ensimmäisenä pöydälle otetaan alapintaviilu syys-

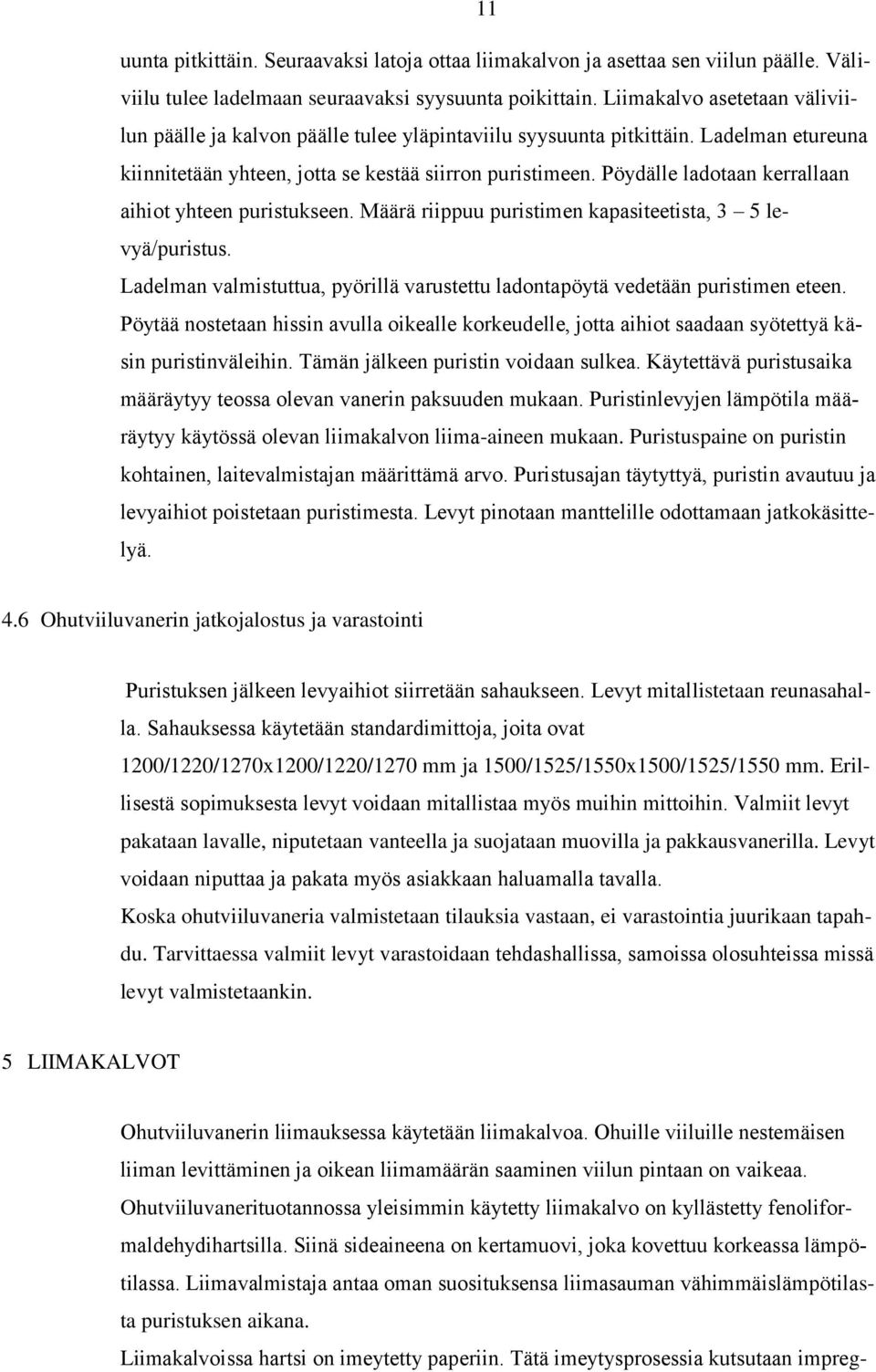

11 11 uunta pitkittäin. Seuraavaksi latoja ottaa liimakalvon ja asettaa sen viilun päälle. Väliviilu tulee ladelmaan seuraavaksi syysuunta poikittain. Liimakalvo asetetaan väliviilun päälle ja kalvon päälle tulee yläpintaviilu syysuunta pitkittäin. Ladelman etureuna kiinnitetään yhteen, jotta se kestää siirron puristimeen. Pöydälle ladotaan kerrallaan aihiot yhteen puristukseen. Määrä riippuu puristimen kapasiteetista, 3 5 levyä/puristus. Ladelman valmistuttua, pyörillä varustettu ladontapöytä vedetään puristimen eteen. Pöytää nostetaan hissin avulla oikealle korkeudelle, jotta aihiot saadaan syötettyä käsin puristinväleihin. Tämän jälkeen puristin voidaan sulkea. Käytettävä puristusaika määräytyy teossa olevan vanerin paksuuden mukaan. Puristinlevyjen lämpötila määräytyy käytössä olevan liimakalvon liima-aineen mukaan. Puristuspaine on puristin kohtainen, laitevalmistajan määrittämä arvo. Puristusajan täytyttyä, puristin avautuu ja levyaihiot poistetaan puristimesta. Levyt pinotaan manttelille odottamaan jatkokäsittelyä. 4.6 Ohutviiluvanerin jatkojalostus ja varastointi Puristuksen jälkeen levyaihiot siirretään sahaukseen. Levyt mitallistetaan reunasahalla. Sahauksessa käytetään standardimittoja, joita ovat 1200/1220/1270x1200/1220/1270 mm ja 1500/1525/1550x1500/1525/1550 mm. Erillisestä sopimuksesta levyt voidaan mitallistaa myös muihin mittoihin. Valmiit levyt pakataan lavalle, niputetaan vanteella ja suojataan muovilla ja pakkausvanerilla. Levyt voidaan niputtaa ja pakata myös asiakkaan haluamalla tavalla. Koska ohutviiluvaneria valmistetaan tilauksia vastaan, ei varastointia juurikaan tapahdu. Tarvittaessa valmiit levyt varastoidaan tehdashallissa, samoissa olosuhteissa missä levyt valmistetaankin. 5 LIIMAKALVOT Ohutviiluvanerin liimauksessa käytetään liimakalvoa. Ohuille viiluille nestemäisen liiman levittäminen ja oikean liimamäärän saaminen viilun pintaan on vaikeaa. Ohutviiluvanerituotannossa yleisimmin käytetty liimakalvo on kyllästetty fenoliformaldehydihartsilla. Siinä sideaineena on kertamuovi, joka kovettuu korkeassa lämpötilassa. Liimavalmistaja antaa oman suosituksensa liimasauman vähimmäislämpötilasta puristuksen aikana. Liimakalvoissa hartsi on imeytetty paperiin. Tätä imeytysprosessia kutsutaan impreg-

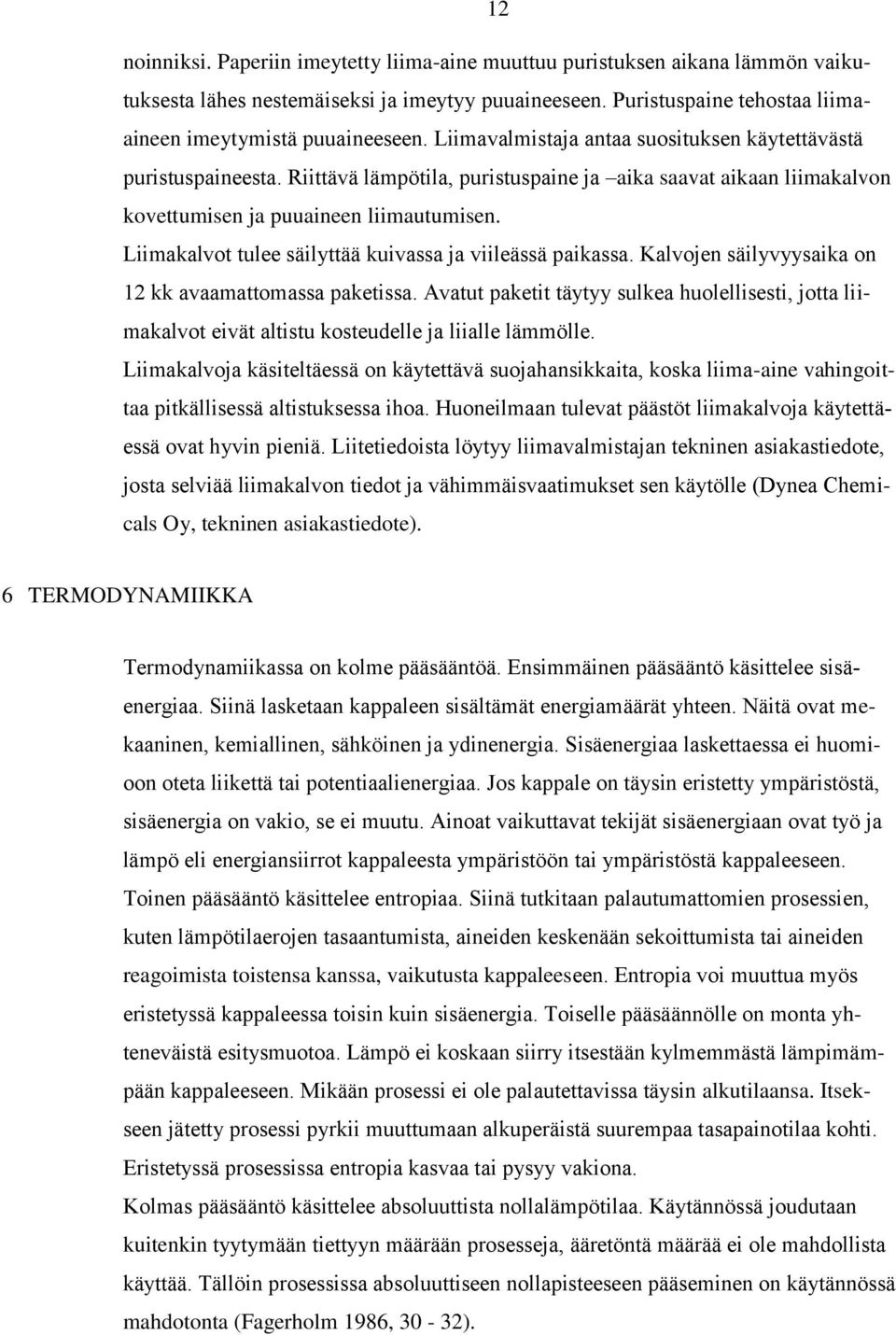

12 12 noinniksi. Paperiin imeytetty liima-aine muuttuu puristuksen aikana lämmön vaikutuksesta lähes nestemäiseksi ja imeytyy puuaineeseen. Puristuspaine tehostaa liimaaineen imeytymistä puuaineeseen. Liimavalmistaja antaa suosituksen käytettävästä puristuspaineesta. Riittävä lämpötila, puristuspaine ja aika saavat aikaan liimakalvon kovettumisen ja puuaineen liimautumisen. Liimakalvot tulee säilyttää kuivassa ja viileässä paikassa. Kalvojen säilyvyysaika on 12 kk avaamattomassa paketissa. Avatut paketit täytyy sulkea huolellisesti, jotta liimakalvot eivät altistu kosteudelle ja liialle lämmölle. Liimakalvoja käsiteltäessä on käytettävä suojahansikkaita, koska liima-aine vahingoittaa pitkällisessä altistuksessa ihoa. Huoneilmaan tulevat päästöt liimakalvoja käytettäessä ovat hyvin pieniä. Liitetiedoista löytyy liimavalmistajan tekninen asiakastiedote, josta selviää liimakalvon tiedot ja vähimmäisvaatimukset sen käytölle (Dynea Chemicals Oy, tekninen asiakastiedote). 6 TERMODYNAMIIKKA Termodynamiikassa on kolme pääsääntöä. Ensimmäinen pääsääntö käsittelee sisäenergiaa. Siinä lasketaan kappaleen sisältämät energiamäärät yhteen. Näitä ovat mekaaninen, kemiallinen, sähköinen ja ydinenergia. Sisäenergiaa laskettaessa ei huomioon oteta liikettä tai potentiaalienergiaa. Jos kappale on täysin eristetty ympäristöstä, sisäenergia on vakio, se ei muutu. Ainoat vaikuttavat tekijät sisäenergiaan ovat työ ja lämpö eli energiansiirrot kappaleesta ympäristöön tai ympäristöstä kappaleeseen. Toinen pääsääntö käsittelee entropiaa. Siinä tutkitaan palautumattomien prosessien, kuten lämpötilaerojen tasaantumista, aineiden keskenään sekoittumista tai aineiden reagoimista toistensa kanssa, vaikutusta kappaleeseen. Entropia voi muuttua myös eristetyssä kappaleessa toisin kuin sisäenergia. Toiselle pääsäännölle on monta yhteneväistä esitysmuotoa. Lämpö ei koskaan siirry itsestään kylmemmästä lämpimämpään kappaleeseen. Mikään prosessi ei ole palautettavissa täysin alkutilaansa. Itsekseen jätetty prosessi pyrkii muuttumaan alkuperäistä suurempaa tasapainotilaa kohti. Eristetyssä prosessissa entropia kasvaa tai pysyy vakiona. Kolmas pääsääntö käsittelee absoluuttista nollalämpötilaa. Käytännössä joudutaan kuitenkin tyytymään tiettyyn määrään prosesseja, ääretöntä määrää ei ole mahdollista käyttää. Tällöin prosessissa absoluuttiseen nollapisteeseen pääseminen on käytännössä mahdotonta (Fagerholm 1986, 30-32).

13 Lämmön siirtyminen Lämpöenergia on atomien liikettä aineessa. Kiinteässä aineessa atomit vain värähtelevät. Nesteessä tai kaasussa tapahtuu lämpövirtaus eli konvektio aineiden välillä. Lämpösäteily ei vaadi väliainetta siirtymiseen kappaleesta toiseen. Lämmön siirtymisen edellytyksenä on kappaleiden välinen lämpötilaero. Lämmönsiirto on palautumaton prosessi. Lämpöenergian siirtyminen kappaleessa riippuu aineen ominaisuuksista, kuten ominaislämpökapasiteetista ja lämmönjohtavuudesta (Fagerholm 1986, ). 6.2 Lämmön johtuminen Lämmön johtuminen kappaleesta toiseen tapahtuu mikäli kappaleet ovat kosketuksissa toisiinsa. Lämpö pyrkii johtumaan aina kuumemmasta kappaleesta kylmempään päin. Vanerin valmistuksessa lämmönjohtumisella on suuri merkitys liimauksen onnistumiseen. Vaneripuristimissa käytetään teräksestä valmistettuja lämpölevyjä. Metallit ovat tunnetusti hyvin lämpöä johtavia materiaaleja. Teräksen lämmönjohtavuus arvo λ (W/(m*K)) on Puristinlevyjen lämmittämiseen on useita mahdollisuuksia: sähkövastukset, höyry tai termoöljy. Puristinlevyjen sisällä kiertävä lämpö saa puristinlevyn lämpenemään. Puristinlevystä lämpö siirtyy johtumalla vaneriaihioon. Lämmön siirtymistä tehostetaan puristuspaineen avulla. Vanerin valmistuksessa käytettävien viilujen kosteudella on myös suuri merkitys lämmön johtumiseen vaneriaihion sisällä puristuksen aikana. Jos viilu on liian kuivaa, lämpö johtuu kappaleen sisään liian hitaasti ja aihion lämpötila ei nouse riittävän korkeaksi keskellä aihiota. Liimassa oleva vesi haihtuu liian nopeasti ja viilut eivät liimaudu kunnolla, koska liima kovettuu ennenaikaisesti. Mikäli taas käytettävät viilut ovat liian kosteita, lämpö johtuu liian nopeasti kappaleen sisällä. Liimassa oleva vesi ei ehdi haihtua riittävästi ja aihio jää liian kosteaksi. Liimaustulos voi tällöin jäädä heikoksi. Vanerin lämmönjohtavuus arvo λ on 0,12 0,15, siis huomattavasti pienempi kuin teräksellä. Lämmön johtumiseen puuaineessa vaikuttaa puuaineen tiheys. Mitä tiheämpi puu sitä parempi lämmönjohtavuus arvo sillä on (Inkinen 2002, ).

14 14 7 MITTAUSMENETELMÄT Työssäni mittasin puristuksen aikaisia lämpötiloja vaneriaihion keskimmäisestä liimasaumasta. Mittaukset suoritettiin yleisimmistä tuotannossa olevista vaneripaksuuksista, jotka ovat: 0,4 mm, 3 ply 0,6 mm, 3 ply 0,8 mm, 3 ply 1,0 mm, 3 ply 1,2 mm, 3 ply 1,5 mm, 3 ply 2,0 mm, 4 ply 2,5 mm, 5 ply 3,0 mm, 6 ply 4,0 mm, 8 ply Jokaisesta paksuudesta tehtiin viisi [5] mittausta. Ohutviiluvaneritehtaalla on käytössä kolme vaneripuristinta, joista kahdella suoritettiin mittauksia. Liimasauman lämpötilan mittauksen lisäksi, puristuksen aikainen vanerin ja lämpölevyn välinen lämpötila kontrolloitiin mittaamalla. 7.1 Fluke- lämpömittari Mittaukset tehtiin käyttämällä Fluke 54 II termoparimittaria. Mittaus suoritettiin käyttämällä termoelementtiä K, jonka mittausarvot ovat -200 C 1372 C. Mittarissa on kaksi tulokanavaa, joka mahdollistaa mittauksen kahdesta kohdasta samanaikaisesti. Mittarin tarkkuus K- termoelementillä on ± [0,05 % + 3 C], joka on laboratorio tasoinen tarkkuus. Mittari asetettiin tekemään mittaus joka viides [5] sekunti ja mittaustulokset tallentuivat mittarin muistiin (Fluke.com, tuotteet). 7.2 Mittauspisteet Mittaus tehtiin vaneriaihion keskimmäisestä liimasaumasta. Mittarin anturilangan pituus oli n. 1/3 aihion pituudesta eli 1300 mm aihiolla n. 400 mm ja 1600 mm aihiolla n. 500 mm. Anturilanka sijoitettiin mahdollisimman keskelle aihiota, jotta mittaustulos olisi realistinen. Kontrolli mittaukseen käytetty anturi sijoitettiin levyaihion pinnalle muutaman sentin päähän sisämittauspisteestä.

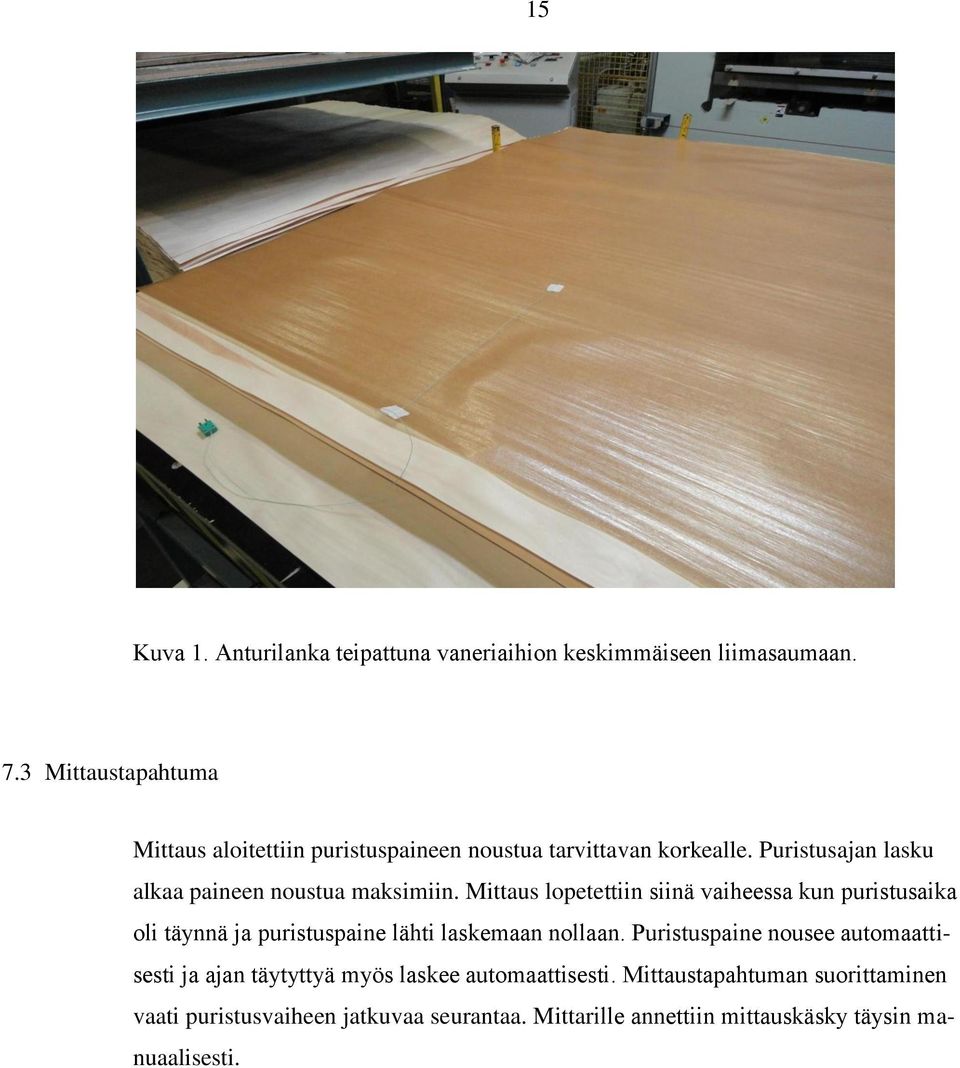

15 15 Kuva 1. Anturilanka teipattuna vaneriaihion keskimmäiseen liimasaumaan. 7.3 Mittaustapahtuma Mittaus aloitettiin puristuspaineen noustua tarvittavan korkealle. Puristusajan lasku alkaa paineen noustua maksimiin. Mittaus lopetettiin siinä vaiheessa kun puristusaika oli täynnä ja puristuspaine lähti laskemaan nollaan. Puristuspaine nousee automaattisesti ja ajan täytyttyä myös laskee automaattisesti. Mittaustapahtuman suorittaminen vaati puristusvaiheen jatkuvaa seurantaa. Mittarille annettiin mittauskäsky täysin manuaalisesti.

16 16 Kuva 2. Mittaustapahtuma käynnissä. 8 TULOKSET Työhön tehdyt mittaukset tehtiin ohutviiluvanerituotannossa olleista levyistä. Mittaukset suoritettiin noin kuukauden mittaisella ajanjaksolla. Mittaustapahtumat piti ajoittaa sen mukaan mitä paksuutta kulloinkin oli ohutviiluvaneripuristimilla teossa. Kustakin paksuudesta tehdyt mittaukset on suoritettu yhdellä kertaa, käyttäen samasta erästä olevia viiluja. Tällöin kaikissa viidessä mittauksessa on ollut käytössä saman kosteisia viiluja. Jokaisen mittaustapahtuman jälkeen saadut mittaustulokset siirrettiin mittarin muistista tietokoneelle. Siirto tapahtui käyttäen infrapuna-yhteyttä. Mittaustuloksia käsiteltiin mittarin omalla FlukeView- ohjelmalla. Jokainen viidestä mittauksesta siirrettiin yksitellen Excel- taulukkoon. Excelissä mittaustuloksista laskettiin puristuksen aikaisen lämpötilan keskiarvo. Keskiarvoa ei laskettu suoraan kaikista puristuksen aikaisista lämpötiloista vaan laskentatapa on kerrannainen. Ensimmäinen tulos, ensimmäinen ja toinen tulos, ensimmäinen, toinen ja kolmas tulos, jne [1:1, 1:2, 1:2:3]. Näin laskien saatiin selvitettyä lämpötilan nousu keskiarvollisesti.

17 17 Jokaisen viiden mittauksen lämpötilojen keskiarvoista piirrettiin käyrät kuvaamaan lämpötilan muutosta puristuksen aikana. 8.1 Mittaustulosten analysointi Tämä osa tästä työstä on luokiteltu salaiseksi. Se ei sisällä mitään numeerista tietoa eikä myöskään kuvaajia tai taulukoita. Tuloksia analysoitaessa voitiin todeta, että käytössä olevien puristusaikojen lyhentäminen olisi mahdollista. Testituloksien perusteella havaittiin, että tarvittava lämpötila vanerin keskimmäisessä liimasaumassa saavutetaan ennen puristusajan täyttymistä. Tästä johtuen määritettiin uudet, kokeelliset puristusajat. Uusilla lyhyemmillä ajoilla tehtiin testipuristukset jokaisesta tutkittavasta vaneripaksuudesta. Koelevyistä tutkittiin vetolujuus laboratoriotestein Koskisen Oy:n laboratoriossa. Testit suoritettiin standardin EN mukaisesti. Koelevyjen vetolujuusarvojen perusteella voitiin todeta, että kokeellisilla, lyhyemmillä puristusajoilla vanerien lujuusarvot olivat tuotannon asettamien vaatimusten mukaisia. 9 PÄÄTELMÄ Tämän opinnäytetyön aiheena oli ohutviiluvanerien puristusaikojen optimointi. Työ tehtiin tutkimalla tehtaalla tuotannossa olevien vanerien puristuksen aikaisia liimasauman lämpötiloja. Saatuja tuloksia verrattiin käytössä oleviin puristusaikoihin. Työn tarkoituksena oli tutkia onko puristusaikoja mahdollista lyhentää. Sain pohjatietoa uusien, lyhyempien puristusaikojen määritykselle vanerien keskimmäisen liimasauman lämpötilamittauksista. Aikojen määrityksessä apuna oli myös käytännön työkokemukseni ohutviiluvanerin valmistamisesta. Näiden tietojen pohjalta määritin uudet ajat, joilla koepuristukset suoritettiin. Olen tyytyväinen tämän työn tuloksiin. Onnistuin määrittämään lyhyemmät ajat, jotka olivat riittäviä ja koelevyistä tuli vaatimukset täyttäviä. Testitulokset eivät suoraan siirrettävissä tuotannon käyttöön. Koepuristuksia pitäisi suorittaa lisää, jotta tuloksille saataisiin tilastollinen varmuus. Kuitenkin tulokset ovat hyvin suuntaa-antavia ja käyttökelpoisia jatkotoimenpiteitä ajatellen.

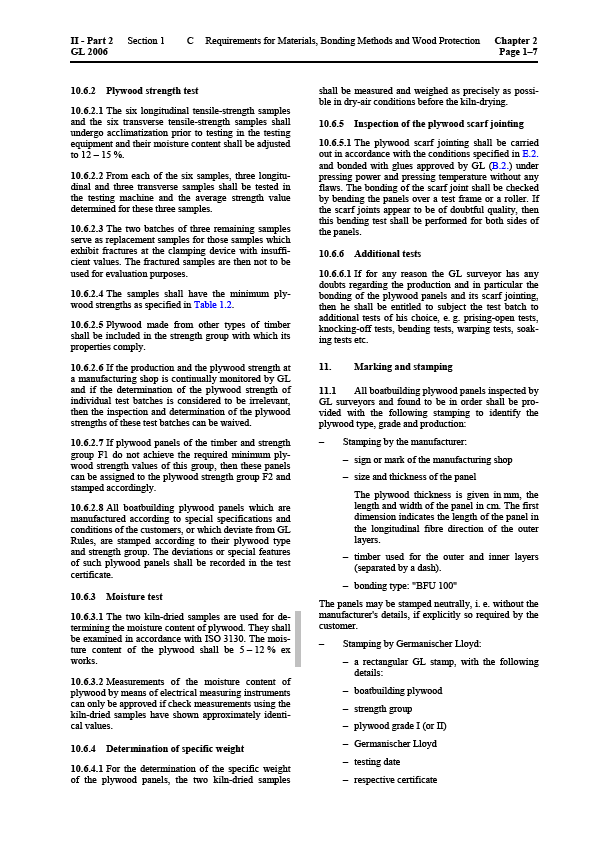

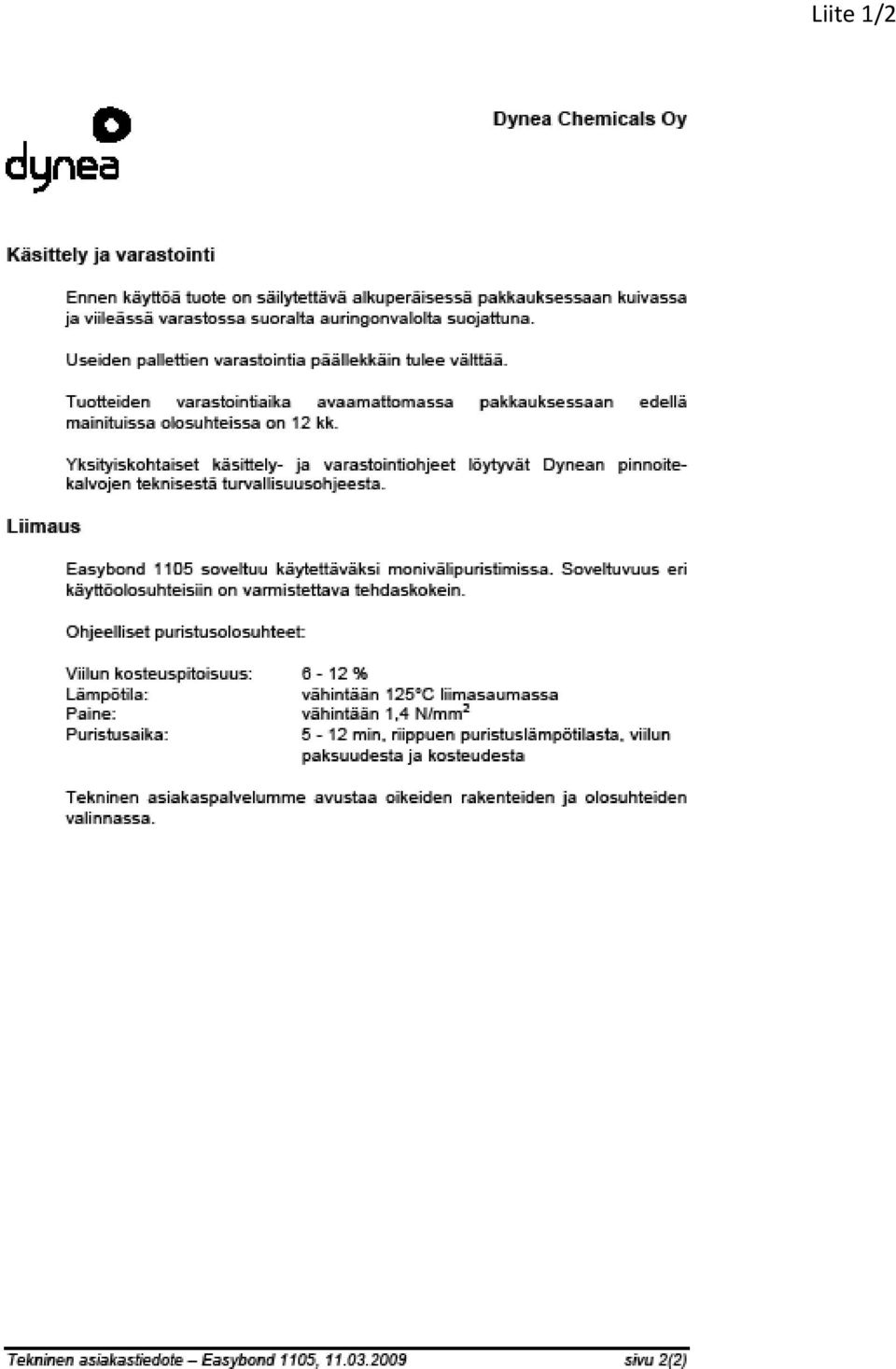

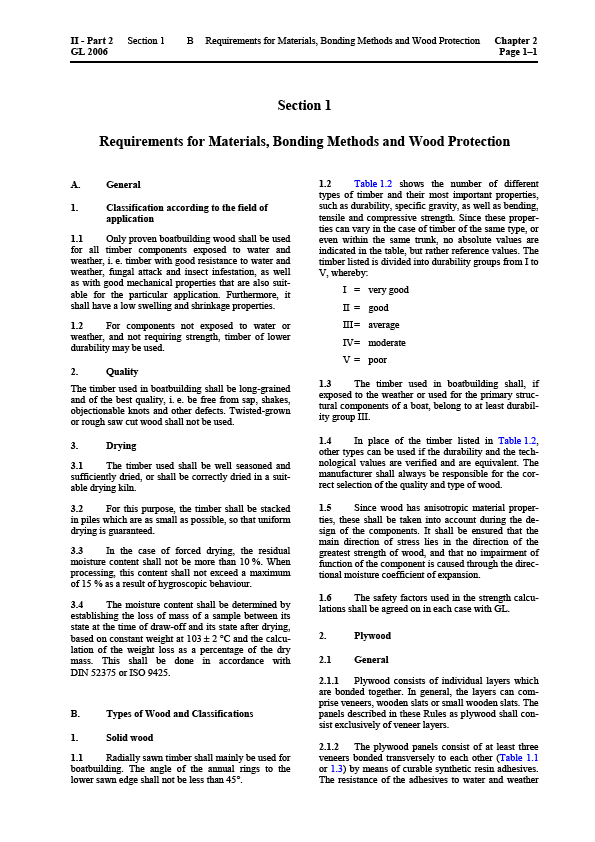

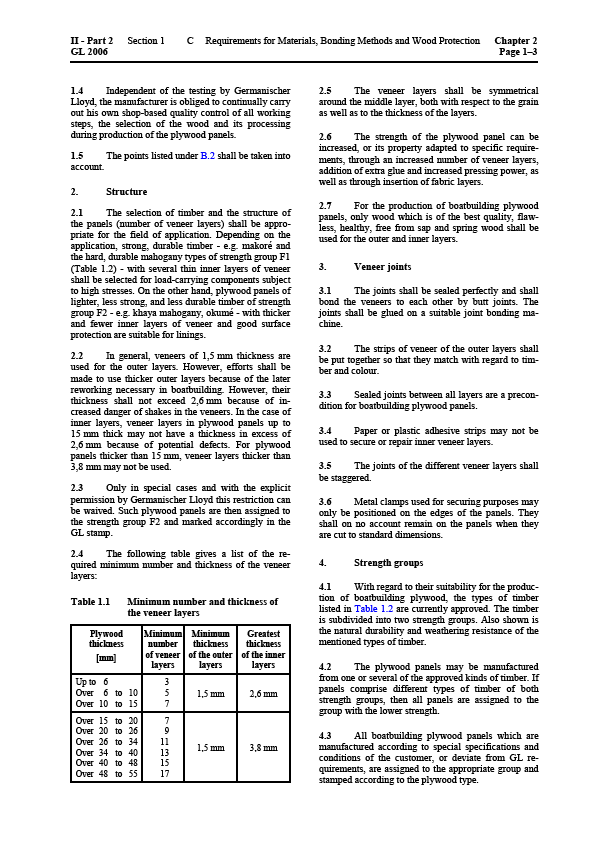

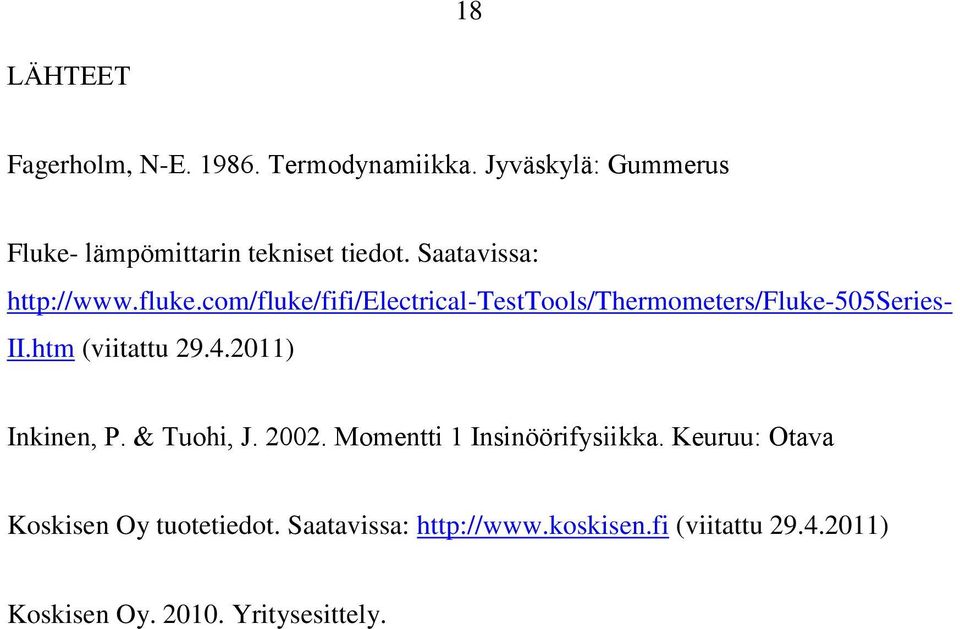

18 18 LÄHTEET Fagerholm, N-E Termodynamiikka. Jyväskylä: Gummerus Fluke- lämpömittarin tekniset tiedot. Saatavissa: II.htm (viitattu ) Inkinen, P. & Tuohi, J Momentti 1 Insinöörifysiikka. Keuruu: Otava Koskisen Oy tuotetiedot. Saatavissa: (viitattu ) Koskisen Oy Yritysesittely.
