Datalogic kulmapeilit SG-DM

Transkriptio

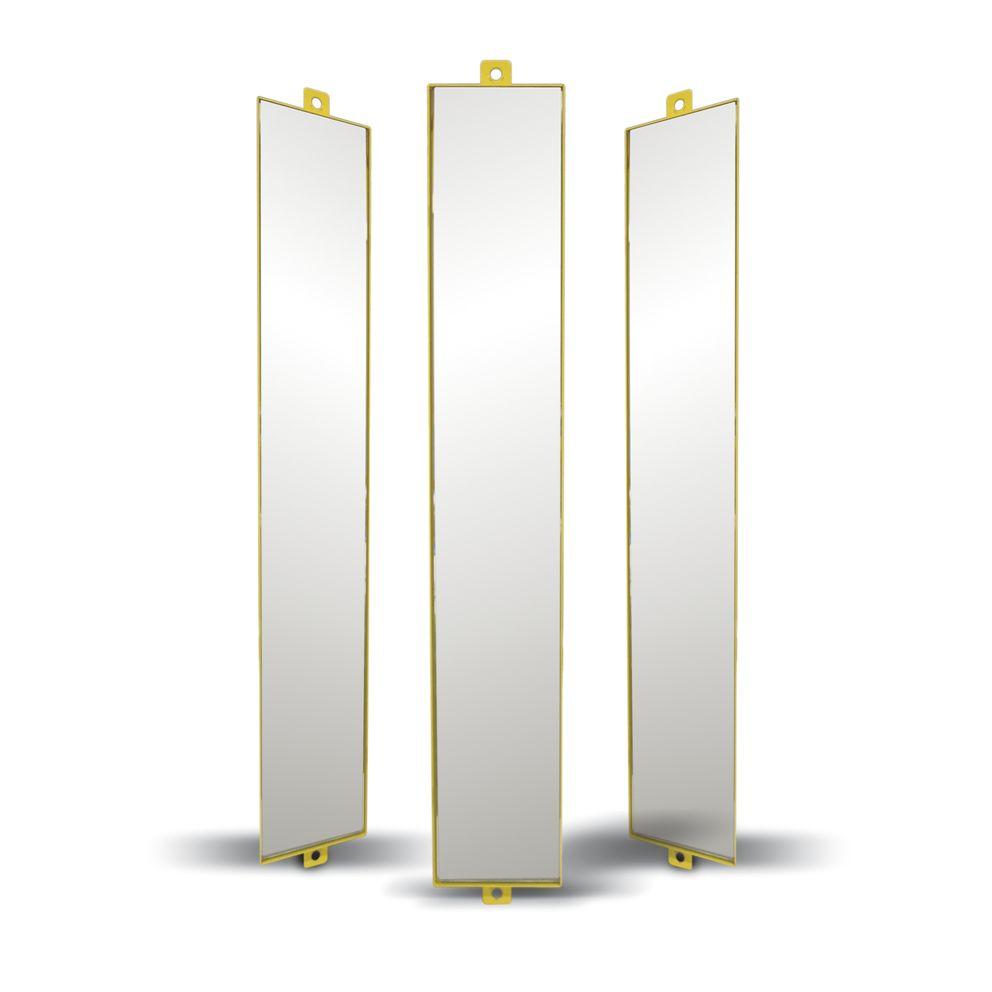

1 Turva Optiset turvalaitteet Tarvikkeet Datalogic kulmapeilit SG-DM Kulmapeili, korkeudet mm Leveys 80 mm Asennus erikseen tai SG-PSB suojatolppaan PUH, , FAX / 5

2 Toiminta Kulmapeilien avulla saadaan toteutettua useamman sivun aluesuojaus vain yhdellä turvavalopuomilla tai turvavaloverholla. Huom! Kulmapeili vähentää turvalaitteen toimintaetäisyyttä seuraavasti: Mikäli käytössä on 1 kulmapeili, todellinen etäisyys on 85 % max. toimintaetäisyydestä Mikäli käytössä on 2 kulmapeiliä, todellinen etäisyys on 65 % max. toimintaetäisyydestä Mikäli käytössä on 3 kulmapeiliä, todellinen etäisyys on 50 % max. toimintaetäisyydestä Turvavalopuomi yhdessä kahden peilitolpan kanssa muodostaa optisen aidan, joka tunnistaa ihmisen kehon. Tyypillinen sovellus on aluevalvonta Peilin kiinnitys SG-DM peilin voi kiinnittää joko Datalogicin SG-PSB suojatolppaan, jossa mm. kulma- ja korkeussäädöt tai erikseen esim. koneen runkoon. Mikäli kulmapeili asennetaan erikseen esim. koneen rakenteisiin on saatavana asennusta helpottava ST-DM "stand alone" kiinnikkeet joissa kulmasäätö. SG-DM (h mm) yhtenäiset kulmapeilit on tarkoitettu lähinnä turvavaloverhoille (resoluutio 14, 30, 50 tai 90 mm). SG-DM-150 on tarkoitettu lähinnä turvavalokennoille. Lisävarusteet SG-PSM peilitolppasarja Lisäksi valikoimassamme on SG-PSM peilitolppasarja, jossa on erillispeilit 2-, 3-, ja 4-säteisille turvavalopuomeille. Käyttökohteena kehon tunnistus aluevalvonnassa. SG-PSM peilitolppia on 4 mallia; 2-, 3- ja 4-säteisille turvavalopuomeille kehontunnistukseen. Peilit ovat valmiiksi asennettu standardin EN-999 (ISO 13855) mukaisiin korkeuksiin 500, 800, 900 ja 1200 mm. Jokainen peili on erikseen säädettävissä 3:lla kulmansäätöruuvilla. SG-PSM suojatolpat erillispeileillä Jokaisessa peilissä on 3 kulmansäätöruuvia asiakaspalvelu@oem.fi, PUH, , FAX / 5

3 SG-P jousijalka SG-P on lisätarvikkeena saatava jousijalka, joka koostuu teräslevystä ja 3:sta jousilla varustetusta pultista. SG-P jousijalka ehkäisee ympäristöstä aiheituvia tärinöitä sekä antaa suuremman kallistuksen säätömahdollisuuden kuin perusjalka. Manuaali SG-DM manuaali SG-DM datasivu SG-PSB datasivu Valmistajan kotisivuilla ladattavissa tuotteen 3D kuvat, manuaali ja datasivut PUH, , FAX / 5

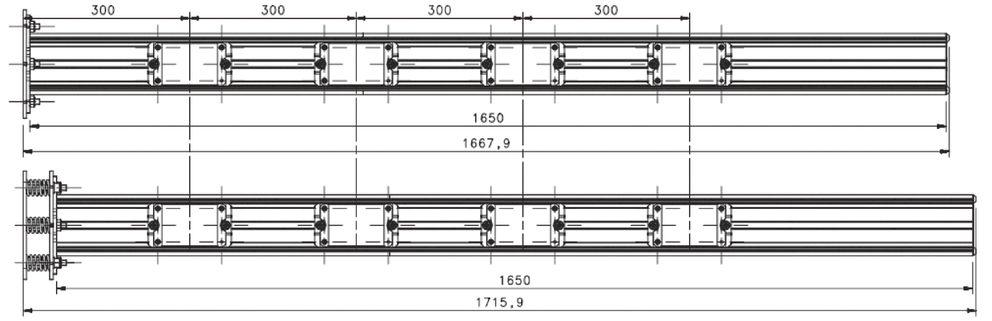

4 Mitat & tilausnumerot Mitat SG-DM kulmapeilit Mitat (150 mm versio, mittakuva sisältää ST-DM kiinnikkeen) Mitat ( mm versiot, mittakuva sisältää ST-DM kiinnikkeet) Tilausnumero Kuvaus Mitat L1 / L2 / L3 (mm) SG-DM-150 Kulmapeili h =150 mm SG-DM-600 Kulmapeili h =545 mm 545 / 376 / 580 SG-DM-900 Kulmapeili h =845 mm 845 / 676 / 880 SG-DM-1200 Kulmapeili h =1145 mm 1145 / 976 / 1180 SG-DM-1650 Kulmapeili h =1595 mm 1595 / 1426 / 1630 SG-DM-1900 Kulmapeili h =1845 mm 1845 / 1676 / 1880 ST-DM STAND ALONE kiinnike, kulmasäädöllä (sis. 2 kiinnikettä) SG-PSM kulmapeilit suojatolpassa + suojatolpat SG-PSB SG-PSB + SG-P jousijalka asiakaspalvelu@oem.fi, PUH, , FAX / 5

5 SG-PSM SG-PSM SG-PSM SG-PSM Jokainen peili on erikseen säädettävissä 3 :lla säätöruuvilla. Tilausnumero SG-PSB-600 SG-PSB-1000 SG-PSB-1200 SG-PSB-1650 SG-PSB-1900 SG-PSM SG-PSM SG-PSM SG-PSM SG-P ST-PS-DM ST-PS4-SG-BODY ST-PS4-SG-SE SG-DM-150 SG-DM-600 SG-DM-900 SG-DM-1200 SG-DM-1650 SG-DM-1900 Kuvaus Suojaava tolppa L = 600 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Suojaava tolppa L = 1000 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Suojaava tolppa L = 1200 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Suojaava tolppa L = 1650 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Suojaava tolppa L = 1900 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Peilitolppa 2 :lla peilillä, väli 500 mm, L = 1000 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Peilitolppa 3 :lla peilillä, väli 400 mm, L = 1200 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Peilitolppa 4 :lla peilillä, väli 300 mm, L = 1650 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Peilitolppa 4 :lla peilillä, väli 400 mm, L = 1650 mm, sis. säädettävän jalan: kulma- ja kallistussäädöillä Suojatolpan jousijalka (195x195x6 teräslevy 3:lla pultilla ja jousella) h 48 mm Asennuskiinnikkeet kulmapeilille (2 kpl / pkt), tarve 1 pkt / peili Asennuskiinnikkeet SG-BODY BIG (4 kpl / pkt) Asennuskiinnikkeet SG2/SG4/SE2/SE4 (4 kpl / pkt) Kulmapeili, 150 mm, (asennus SG-PSB tolppaan yhdessä kiinnikkeen ST-PS-DM kanssa) Kulmapeili, 545 mm, (asennus SG-PSB tolppaan yhdessä kiinnikkeen ST-PS-DM kanssa) Kulmapeili, 845 mm, (asennus SG-PSB tolppaan yhdessä kiinnikkeen ST-PS-DM kanssa) Kulmapeili, 1145 mm, (asennus SG-PSB tolppaan yhdessä kiinnikkeen ST-PS-DM kanssa) Kulmapeili, 1595 mm, (asennus SG-PSB tolppaan yhdessä kiinnikkeen ST-PS-DM kanssa) Kulmapeili, 1845 mm, (asennus SG-PSB tolppaan yhdessä kiinnikkeen ST-PS-DM kanssa) asiakaspalvelu@oem.fi, PUH, , FAX / 5
