1 Mirasys VMS 7.3 Järjestelmänvalvojan opas

2 SISÄLLYS Sisällys... 2 Ennen kuin aloitat... 6 Ohjeet...6 Ohjeen sisältö...6 Tekninen tuki... 7 Uutta... 7 Tietoja järjestelmästä Mikä on Mirasys-ohjelmisto? DVR- tai NVR-tallentimet Tallentimet Master-tallennin Asiakasohjelmat Mirasys VMS -ohjelmiston lisenssityypit Käyttöjärjestelmäyhteensopivuus Järjestelmän asetusten määrittäminen Sisäänkirjautuminen System Managerin lukitseminen Käyttöliittymä Tallentimet Tallentimien lisääminen ja poistaminen Varatallentimet...25 Tallentimien määrittäminen Yleiset asetukset Kamerat Analogisten kameroiden lisääminen ja poistaminen IP-kameroiden lisääminen ja poistaminen MIRASYS VMS 7.3 MIRASYS LTD SIVU 2

3 Kamera-asetusten muokkaus Liikkeentunnistus VCA Yksityisyysmaskit Ajastin (video) Monisuoratoisto...45 Etätyöasema Edge storage -tallennusominaisuus Multicasting Kuuntele äänet Audiolaitteiden lisäys, muokkaus ja poisto Audioasetukset Yleiset asetukset Äänentunnistus...52 Ajastin (audio)...54 Audioyhteyslaitteiston asetukset Audioyhteysasetukset...56 I/O-laitteet I/O-laitteiden (digitaalitulojen ja -lähtöjen) asetukset Videolähdöt Videolähtöasetukset Hälytykset Hälytysasetukset Hälytyslistan avaaminen Uuden hälytyksen lisääminen Hälytyksen muokkaaminen Hälytyksen poistaminen Hälytystoimintojen tyypit ja asetukset Erityispäivät MIRASYS VMS 7.3 MIRASYS LTD SIVU 3

4 Tallennustiedot...76 Aineistoasetukset Tallennustilan lisääminen Aineistoasetukset Kuvan, äänen ja tekstidatan automaattinen tuhoaminen...78 Arkistointi Tekstikanavat Tekstikanava-asetukset Profiilit Tietoa profiileista Profiilien lisäys ja muokkaus Laitteiden ja laiteryhmien lisääminen profiiliin Profiilikohtaisten hälytysasetusten muokkaaminen Karttojen lisääminen profiileihin Käyttäjät Käyttäjien roolit Käyttäjäryhmien lisääminen Toimialuepohjaiset ryhmät (LDAP) Käyttäjäryhmien muokkaus...95 Käyttäjäryhmien poistaminen...95 Uusien käyttäjien lisääminen Käyttäjien seuranta Käyttäjien pudottaminen Käyttäjätilin käyttöönotto tai poistaminen käytöstä Järjestelmä Yleiset järjestelmäasetukset Sähköpostiasetukset Tallenninten osoitteiden muokkaus Järjestelmän osotteiden muokkaus (Master-tallentimet) MIRASYS VMS 7.3 MIRASYS LTD SIVU 4

5 Tallentimien päivittäminen Lokitiedostojen vienti Asetusten varmuuskopiointi Asetusten palauttaminen SM-diagnostiikka Tallentimien diagnostiikka Lisenssit Ohjelmistovahti Uusien ajureiden ja pluginien asennus Ajureiden asentaminen Metadata-ajureiden asennus Asiakasajureiden asennus Asiakasohjelman pluginien asennus Tekijänoikeudet MIRASYS VMS 7.3 MIRASYS LTD SIVU 5

6 ENNEN KUIN ALOITAT Mirasys VMS -ohjelmisto on hajautettu digitaalinen videonhallintajärjestelmä (DVMS) video- ja audiovalvontasovelluksille. Järjestelmää voidaan käyttää reaaliaikaisen ja tallennetun kuva- ja äänimateriaalin tarkastelemiseen sekä IP- ja domekameroiden ja I/O-laitteiden ohjaamiseen samanaikaisesti jopa sadalla tallentimella. Järjestelmän avulla voidaan luoda paikallisista tai verkon yli toimivista etätallentimista koostuvia valvontaratkaisuja. Järjestelmissä voidaan käyttää samanaikaisesti sekä analogisia että digitaalisia kameroita. Yksittäiseen keskitettyyn järjestelmään voidaan liittää jopa 100 tallenninta. OHJEET Käytettävissä ovat seuraavat ohjeet: Asennusopas: Näyttää, kuinka tallentimet ja asiakasohjelmat asennetaan. Näyttää myös, kuinka järjestelmään lisätään laitteita, esimerkiksi IP-kameroita, domekameroita ja videomatriiseja. Järjestelmävalvojan opas: Opastaa, kuinka System Manager -ohjelmaa käytetään järjestelmän asetusten määrittämiseen. Käyttäjän opas: Opastaa, kuinka Workstation-ohjelmaa käytetään videoja audiovalvontaan. PDF-ohjeet ovat VMS-asennusmedialla. Voit käyttää Järjestelmävalvojan ohje ja User s Guide myös napsauttamalla kohtaa Ohje System Managerissa tai Workstationissa. OHJEEN SISÄLTÖ Tämä opas on tarkoitettu Mirasys VMS-ohjelmiston asentajalle. Se neuvoo, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetuksia muutetaan, kuinka käyttäjätilejä ja -profiileja lisätään sekä kuinka järjestelmää valvotaan. MIRASYS VMS 7.3 MIRASYS LTD SIVU 6

7 TEKNINEN TUKI Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. UUTTA Alla olevat listat sisältävät vain asennukseen liittyvät päivitykset. Katso asennuspakkaukseen kuuluva readme.txt, jos haluat nähdä täyden listan uusista ominaisuuksista ja muutoksista. UUTTA VERSIOISSA JA Uudet ominaisuudet versiossa 7.3.0: Suorituskykyparannukset: o Järjestelmä tukee nyt enintään 150 orjatallenninta myös korkealla kuormituksella. Myös suurempaa määrää orjatallentimia voidaan pitää, jos master-palvelin on hyvin suorituskykyinen ja orjatallentimia ei käytetä 100 % kuormituksella. Uudet ominaisuudet Spotterissa: o o o o o o ThruCast-kamerasuoratoisto: Spotter voi nyt avata toiston suoraan tietyistä tuetuista kameroista. Näin toistoa voidaan jatkaa, vaikka tallennin ei olisikaan käytettävissä. Arkistojen luonti ja katselu Spotterissa: Käyttäjät voivat nyt luoda ja katsella arkistoja Spotterissa. Asiakasohjelman yksityisyysmaskit Spotterissa: Voit nyt luoda yksityisyysmaskeja, jotka ovat voimassa Spotter-asiakasohjelmassa niin että tallennettuun materiaaliin ei jää yksityisyysmaskia. Liikehaku-plugin Spotterissa: Käyttäjät voivat valita kameran ja suorittaa haun, joka näyttää tuloksena pikkukuvat liikkeestä. Vain joidenkin kooderikanavien käyttäminen: Voit nyt valita kuinka monta kanavaa monikanavalaitteista lisätään. Automaattinen lukitus ja uloskirjautuminen Spotterissa: Spotter tukee nyt automaattista MIRASYS VMS 7.3 MIRASYS LTD SIVU 7

8 o o o o o o o o o o uloskirjautumista. Myös käyttöliittymän automaattinen tai manuaalinen lukitseminen on mahdollista. Profiilikartta-plugin Spotterissa: Spotter tukee nyt karttakuvia profiilissa Tekstidata Spotterissa: Spotter tukee nyt tekstidataa. Tekstidatan etsiminen historiasta on nyt myös mahdollista. Kameran sulkeminen numeronäppäimistön "-"-painikkeella: Voit sulkea kameran syöttämällä sen laitenumeron ja painamalla numeronäppäimistön "-"-painiketta. Hälytysten suodatus: Hälytysten suodattaminen tietyille aika aikaväleille on nyt mahdollista Spotterissa. Loputon SM-palvelimeen uudelleen yhdistäminen Spotterissa: Spotterissa on nyt asetus, jonka avulla Spotter ei sulkeudu, vaikka yhteys SM-palvelimeen menetettäisiin. Verkkoselain-plugin Spotteriin: Käyttäjät voivat valita Internet Explorer -selaimen version ja määritellä kotisivun sekä muita asetuksia. Päivämäärän ja ajan syöttämisen parannukset: Päivämäärän ja ajan voi syöttää käyttäen näppäimistöä. Tallentaminen ja hälytystunnistin Spotterissa: Laitepuussa on nyt sininen "pallo" tallentavien kameroiden kohdalla. Kun laitepuun kohde liittyy hälytykseen, korostetaan se keltaisella värillä. Parempi koko näytön tila: Spotter-näytössä näytön alhaalla ja oikealla olevien mustien alueiden koko on koko näytön tilassa nyt pienempi Kiinteät ruudukot Spotteriin (EI-AVM): Spotterissa on nyt ilman AVM:ää tapahtuvassa käytössä erilaisia kiinteitä kameraruudukoita, jotka tarjoavat suuremman näkymän joistain kameroista. Uudet ominaisuudet versiossa 7.3.1: Uudet ominaisuudet Spotterissa: o Profiilipuun haku: Käyttäjät voivat etsiä profiilipuusta syöttämällä tekstiä profiilipuun yläpuolella olevaan hakukenttään. MIRASYS VMS 7.3 MIRASYS LTD SIVU 8

9 o o o o o o o Kameran nimen ja ajan kytkeminen sekä värien säätö: Tekstin väriä voi muuttaa kaikille tai tietyille kameroille. Tekstin näkyvyyttä voi myös hallita. Kiinteiden ruudukoiden käyttö AVM ssä: AVM-konsolia voi käyttää Spotter-ruudukon valinnan hallitsemiseksi Spotterin käyttäjäroolit: Spotterissa on 80 erilaista asetusta, joilla voidaan hallita käyttäjän oikeuksia. AVM-konsolin pluginit ja hälytyslistan näkyvyyden hallinta: AVM-konsolia voi käyttää Spotterissa näytettävän hälytyslistan hallitsemiseen sekä Spotter-pluginien avaamiseen. Uusien 360-kameroiden tuki: 360-plugin tukee nyt uusia kameroita (katso Mirasys.com saadaksesi lisätietoja) Asettelulista ja asetteluiden ajastus: Asettelulistan voi organisoida kansiopuuhun, ja yksittäiset asettelut voi ajastaa. Workstation-asiakasohjelman asentaminen on valinnaista: Uusissa asennuksissa ja päivityksissä Workstation-asiakasohjelmaa ei asenneta enää oletuksena, mutta sen voi yhä valita asennettavaksi. UUTTA VERSIOSSA 7.2 Uudet ominaisuudet versiossa 7.2: Uudet ominaisuudet Spotterissa: o o Automaattinen käynnistys: Spotterin voi nyt määritellä käynnistymään automaattisesti joka kerta tietokoneen käynnistyessä (valinnan voi tehdä ohjelmistoa asennettaessa) VCA-visualisointi: VCA:n maskit ja jonot voi visualisoida Spotterissa. Lisäksi Spotterissa on yksinkertainen laskuri VCA-aktiviteeteille. Myös ANPR (automaattinen rekisterikilpien tunnistus) -tapahtumat voi visualisoida. Parannettu sähköpostien ryhmittely ja sähköpostiasetukset: Sähköpostitoiminnallisuutta on parannettu. Nyt voit käyttää myös sähköpostiryhmiä ja lisätä enemmän sähköpostiosoitteita. Voit määritellä tietyt sähköpostiosoitteet tai -ryhmät, joille lähetetään viesti tietyistä watchdog-tapahtumista. Sähköposteja voi käyttää myös hälytystapahtumina. MIRASYS VMS 7.3 MIRASYS LTD SIVU 9

10 Kuvasähköpostiliitteet hälytystapahtumina: hälytyssähköposteihin voi liittää yhden tai useamman kuvan Hälytysten parannettu määrittely VCA-metadatatapahtumien avulla: o o hälytysten luomiseksi VCA:n avulla metadatatapahtumia ei tarvitse enää kierrättää tekstikanavan kautta. Metadatapohjaisen hälytysmäärittelyn käyttöliittymä on myös suunniteltu uudestaan ja on nyt helpompi käyttää Useat osat metadatatapahtumajärjestelmästä ovat nyt ajureita, joten ne voi päivittää erikseen riippumatta pääohjelmistosta Optimoitu kamera-automaattihaku: ONVIF-ajuri sisältyy nyt asennuspakkaukseen. Käyttäjä voi valita joko natiiviajurin tai ONVIF-ajurin kameraan yhdistämiseksi. 360-kuvan selventäminen Spotterissa: Valittujen 360-kameroiden kuvat voi nyt selventää Spotter-asiakasohjelmassa. UUTTA VERSIOSSA 7.0 Uudet ominaisuudet versiossa 7.0: Spotterin laajat parannukset: Mirasys VMS 7.0 keskittyy päivittämään Mirasys Spotterin Windows-version toiminnallisuutta, sisältäen hälytyksien käsittelyn, I/O:n ja audiotuen. Katso readme.txt saadaksesi tietoja Spotteriin lisätyistä toiminnoista. Spotter-pluginit: Mirasys Spotterin Windows-versiota voi nyt parantaa eri plugineillä kuten hakutyökaluilla, ANPR+:lla ja geospatiaalisilla paikantimilla. Tämä ohjelmistopakkaus sisältää kaksi Spotter-pluginiä. Löydät ne kansiosta "Spotter Plugins" Ketterä virtuaalimatriisi: Spotteria voi nyt laajentaa ketterällä virtuaalimatriisilla (valinnainen), jonka avulla voi luoda videomatriiseja ja -seiniä. Katso Mirasys AVM Guide saadaksesi lisätietoja. Automaattiset päivitykset: Mirasys VMS -orjapalvelimet voi päivittää automaattisesti versioon 7.0 versiosta tai uudemmista. Palvelinlisenssi on päivitettävä (System Manager -ohjelmassa) ennen kuin automaattinen päivitys on mahdollista. Katso Installation Guide saadaksesi lisätietoja. Datakanavien lisäys: Datakanavien määrää per tallennin on korotettu, aikaisemman 32 sijasta kanavia voi nyt olla 64. MIRASYS VMS 7.3 MIRASYS LTD SIVU 10

11 Varapalvelimet: Järjestelmä tukee nyt varapalvelimia, jotka voivat ottaa toisen tallentimen tehtävät, jos palvelin rikkoutuu. Katso Installation Guide saadaksesi lisätietoja. Automaattinen sisäänkirjautuminen: Spotterin Windows-versio tukee nyt automaattista sisäänkirjautumista. Lisätietoja on Spotter pikaoppaassa. Sähköpostitodennus Watchdogissa: Watchdog-hälytykset tukevat nyt SMTP-sähköpostitodennusta, joten sähköpostia voi lähettää nyt suoraan minkä tahansa SMTP-palvelimen kautta. Parannettu VCA-tuki: Open VCA tuki lisätty. Asettelun varmuuskopiot: Käyttäjäasettelut tallennetaan nyt varmuuskopioina ja ne voi palauttaa järjestelmäpalautuksen avulla. Jaetut asettelut: Käyttäjät voivat nyt jakaa asetteluja keskenään Spotter - Windowsissa. Lisätietoja on Spotter pikaoppaassa. MIRASYS VMS 7.3 MIRASYS LTD SIVU 11

12 TIETOJA JÄRJESTELMÄSTÄ MIKÄ ON MIRASYS-OHJELMISTO? Mirasys-ohjelmisto on hajautettu digitaalinen videonhallintajärjestelmä (VMS tai DVMS) video- ja audiovalvontasovelluksille. Ohjelmistoa voidaan käyttää reaaliaikaisen ja tallennetun video-, ääni- ja tekstimateriaalin tarkastelemiseen sekä dome (PTZ) -kameroiden, I/O-laitteiden ja IP-kameroiden ohjaamiseen. Järjestelmän avulla voidaan luoda paikallisista tai verkon yli toimivista etätallentimista koostuvia valvontaratkaisuja. Järjestelmissä voidaan käyttää samanaikaisesti sekä analogisia että digitaalisia kameroita. Yksittäiseen keskitettyyn järjestelmään voidaan liittää jopa 100 tallenninta. Mirasys-ohjelmisto myydään erikseen osana Mirasys-videonhallintajärjestelmää, joka koostuu sekä ohjelmistosta että tallenninlaitteistosta. Ota yhteyttä Mirasys-jälleenmyyjääsi saadaksesi lisätietoja Mirasys-ohjelmistosta -laitteistoista. MITÄ JÄRJESTELMÄ SISÄLTÄÄ? Mirasys-järjestelmä koostuu näistä komponenteista: videotallenninta (NVR, verkkovideotallennin) Master-tallennin (yksi tallentimista) Orja-tallennin tai -tallentimet (jos järjestelmä koostuu useista tallentimista) Asiakasohjelmat: System Manager Spotter System Monitor Workstation (valinnainen versiosta lähtien) WebClient (valinnainen) MIRASYS VMS 7.3 MIRASYS LTD SIVU 12

13 DVR- TAI NVR-TALLENTIMET DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Tallenninta käytetään joko paikallisesti tai verkon yli System Manager ja Workstation -ohjelmien avulla. Jos ei toisin mainita, tässä oppaassa sana "tallennin" viittaa sekä DVR- että NVR-tallentimeen. TALLENTIMET DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Järjestelmää käytetään paikallisesti tai etäkäytöllä asiakasohjelmien avulla: System Manager, Spotter, WebClient ja mobiiliasiakasohjelmat kuten Spotter Mobile System Manageria käytetään järjestelmän hallintaan ja ohjaukseen. Spotteria ja muita asiakasohjelmia käytetään järjestelmän operointiin, eli reaaliaikaisen ja tallennetun materiaalin tarkastelemiseen ja viemiseen. Niitä käytetään myös laitteiden, kuten PTZ-kameroiden ja I/O-laitteiden, operointiin. Jos samassa järjestelmässä on useampi tallennin, yksi tallennin toimii master-tallentimena ja muut ovat orjatallentimia. Kaikki asiakassovellukset käyttävät master-tallenninta suoraan, ja asiakassovellusten ja orjatallentimien välinen liikenne siirretään master-tallentimen kautta. Näin loppukäyttäjä käyttää vain yhtä järjestelmän tallenninta suoraan. MASTER-TALLENNIN Yhden tallentimista on oltava Master-tallennin. Master-tallennin toimii järjestelmän keskustallentimena. Muut tallentimet ja asiakasohjelmat ovat yhteydessä Master-tallentimeen. Jos järjestelmässä on ainoastaan yksi tallennin, se on Master-tallennin. Jos tallentimia on useita, Master-tallentimen voi valita vapaasti. HUOMAA: Versiosta lähtien master-palvelimella on oltava asennettuna SQL Express tai muu Microsoft SQL -palvelinohjelmisto. Master-tallentimella on seuraavat toiminnot: Se tarkistaa kaikkien järjestelmään kirjautumaan pyrkivien ohjelmien ja käyttäjien identiteetin. Se tallentaa kaikki järjestelmän kokoonpanotiedot. MIRASYS VMS 7.3 MIRASYS LTD SIVU 13

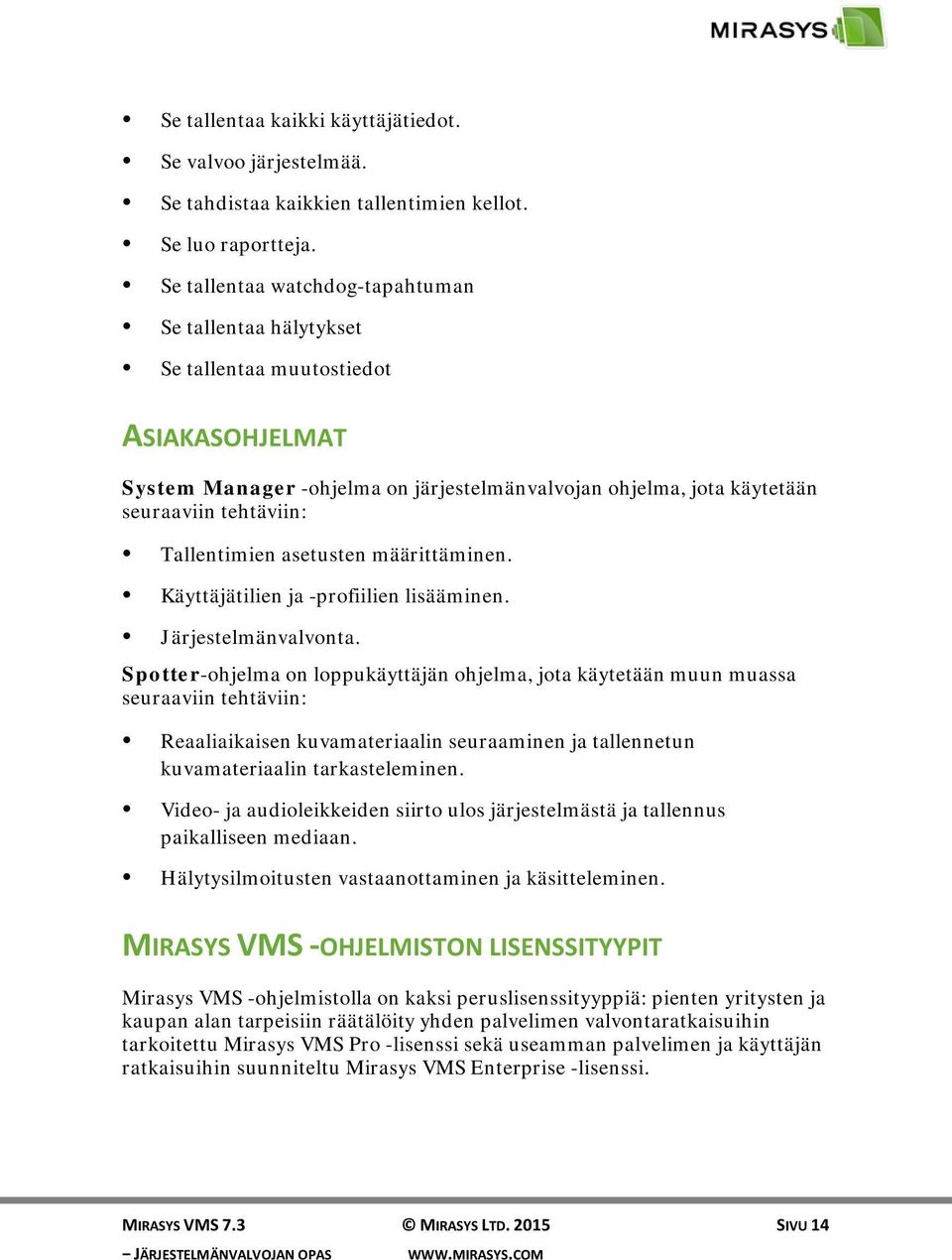

14 Se tallentaa kaikki käyttäjätiedot. Se valvoo järjestelmää. Se tahdistaa kaikkien tallentimien kellot. Se luo raportteja. Se tallentaa watchdog-tapahtuman Se tallentaa hälytykset Se tallentaa muutostiedot ASIAKASOHJELMAT System Manager -ohjelma on järjestelmänvalvojan ohjelma, jota käytetään seuraaviin tehtäviin: Tallentimien asetusten määrittäminen. Käyttäjätilien ja -profiilien lisääminen. Järjestelmänvalvonta. Spotter-ohjelma on loppukäyttäjän ohjelma, jota käytetään muun muassa seuraaviin tehtäviin: Reaaliaikaisen kuvamateriaalin seuraaminen ja tallennetun kuvamateriaalin tarkasteleminen. Video- ja audioleikkeiden siirto ulos järjestelmästä ja tallennus paikalliseen mediaan. Hälytysilmoitusten vastaanottaminen ja käsitteleminen. MIRASYS VMS -OHJELMISTON LISENSSITYYPIT Mirasys VMS -ohjelmistolla on kaksi peruslisenssityyppiä: pienten yritysten ja kaupan alan tarpeisiin räätälöity yhden palvelimen valvontaratkaisuihin tarkoitettu Mirasys VMS Pro -lisenssi sekä useamman palvelimen ja käyttäjän ratkaisuihin suunniteltu Mirasys VMS Enterprise -lisenssi. MIRASYS VMS 7.3 MIRASYS LTD SIVU 14

15 MIRASYS VMS PRO Mirasys VMS Pro -lisenssi on tarkoitettu yhden tallentimen ratkaisuihin. Lisenssi on räätälöity vastaamaan vähittäismyynnin ja pienyritysten tarpeisiin. Mirasys VMS Pro -lisenssi sisältää videovalvonnan perusominaisuudet, kuten reaaliaikaisen ja tallennetun videokuvan toiston, hakutyökalut sekä hälytystyökalut. Lisenssi ei tue edistyneempiä toimintoja, kuten karttatyökalua, arkistointia, audiokanavia tai tekstidatakanavia. Mirasys VMS Pro -lisenssi käyttää samaa käyttöliittymää kuin Mirasys VMS Enterprise. Lisenssiin kuulumattomat toiminnot näkyvät käyttöliittymässä vaaleanharmaina. MIRASYS VMS ENTERPRISE Mirasys VMS Enterprise -lisenssi sisältää Mirasys VMS -ohjelmiston täyden toiminnallisuuden. Se on tarkoitettu erityisesti useamman tallentimen ympäristöihin. Toisin kuin Mirasys VMS Pro -lisenssi, Mirasys VMS Enterprise tukee kaikkia Mirasys VMS -ohjelmiston toiminnallisuuksia. Lisenssi sallii maksimissaan alkaen 10 samanaikaista käyttäjää, joiden käyttäjäoikeudet voidaan määrittää profiilikohtaisesti. Mirasys VMS Pro -lisenssi voidaan päivittää Mirasys VMS Enterprise -lisenssiksi päivittämällä lisenssiavainta. Katso Mirasys VMS Installation Guide lisätietoja lisenssiavaimen päivittämisestä. LISENSSITYYPPIEN VERTAILUTAULUKKO Ominaisuus Pro Enterprise Kamerakanavat* Tallentimien maksimimäärä (6 tai enemmän päivitetyllä lisenssillä**) Käyttäjien maksimimäärä 5 samanaikaista 10 samanaikaista (11 tai enemmän päivitetyllä lisenssillä) Vista-tuki asiakasohjelmille *** KYLLÄ KYLLÄ MIRASYS VMS 7.3 MIRASYS LTD SIVU 15

16 WebClient & Gateway **** KYLLÄ KYLLÄ Tuki verkkolevyille (NAS) KYLLÄ KYLLÄ Äänen tallennus EI KYLLÄ Tekstidata EI KYLLÄ Karttatyökalu EI KYLLÄ Arkistointi EI KYLLÄ * = Lisenssi ei rajaa lisättävien kameroiden määrää. Kameroiden määrää rajaa käytännössä käytössä oleva laitteisto. ** = Päivitetyllä lisenssillä varustetut valvontajärjestelmät tukevat maksimissaan 100 tallentimen valvontajärjestelmiä. Lähetä sähköpostia osoitteeseen info@mirasys.com saadaksesi lisätietoja. Yli 160 orjatallentimen järjestelmät ovat mahdollisia tietyissä tapauksissa. *** = Vista-tuki vain VMS v6.2.5 versiolle tai vanhemmille versioille.. **** = Lisätietoa selainpohjaisesta WebClient-ohjelmasta on oppaassa Mirasys WebClient Gateway Installation Guide. KÄYTTÖJÄRJESTELMÄYHTEENSOPIVUUS Mirasys VMS tukee seuraavia käyttöjärjestelmiä: Käyttöjärjestelmä DVR NVR Sovellukset Gateway Spotter Windows XP SP 32bit Windows 7 Pro / Enterprise 32bit Windows 7 Pro / Enterprise 64bit (32-bittisessä tilassa) Windows 8 Pro ja Pro Retail 64bit (32-bittisessä tilassa) - X X X X X X X X X - X X X X MIRASYS VMS 7.3 MIRASYS LTD SIVU 16

17 Windows 2008 Server R2 Enterprise 64bit (32-bittisessä tilassa) Windows 2008 Server R2 Foundation 64bit (32-bittisessä tilassa) Windows 2012 Server Standard Edition 64bit (32-bittisessä tilassa) X X X X - X X X X - - X X X - HUOMAA: Mirasys VMS:n versio 6.4 tai sitä uudemmat eivät enää tue Windows XP:tä. Jos käytät yhä Windows XP:tä, älä asenna Mirasys VMS 6.4:ää. Jos käytössäsi on suurempi järjestelmä, missä kaikkia tallentimia ei voi päivittää Windows XP:stä uudempaan, tuettuun käyttöjärjestelmäversioon, mutta sinun on silti päivitettävä VMS-järjestelmä Mirasys VMS 6.4:ään, voit päivittää Master-tallentimen käyttöjärjestelmän ja jatkaa Mirasys VMS versioiden käyttöä orjatallentimilla. HUOMAA: DVR tarkoittaa, että palvelin tukee analogisia kameroita kaappauskorttien avulla. NVR tarkoittaa, että palvelin tukee IP-kameroita. MIRASYS VMS 7.3 MIRASYS LTD SIVU 17

18 JÄRJESTELMÄN ASETUSTEN MÄÄRITTÄMINEN Määritä järjestelmän asetukset ja lisää käyttäjätilejä ja -profiileja liitettyäsi kamerat ja muut laitteet tallentimiin. Määritä järjestelmän asetukset suorittamalla seuraavat toimenpiteet: 1. Lisää tallentimet järjestelmään ja määritä niiden asetukset. Katso Tallentimet. 2. Lisää oikeat lisenssit tallentimille. Katso Lisenssit. 3. Lisää IP-kamerat ja muut IP-laitteet. Katso Kamerat. 4. Lisää käyttäjäprofiilit. Katso Profiilit. 5. Lisää käyttäjätilit. Katso Käyttäjät. HUOMAA: Asenna asiakasohjelmat jokaiselle tietokoneelle, josta järjestelmää tullaan käyttämään verkon yli. Erillinen "vain Spotter" -asennusohjelma on saatavilla. HUOMAA: Konfiguroituasi järjestelmän ota varmuuskopio järjestelmäasetuksista ja tallenninten asetuksista Järjestelmä-välilehden kautta. Varmuuskopioiden avulla voit palauttaa asetukset esimerkiksi kiintolevyn vioittuessa. Lisätietoja on kohdassa Järjestelmä. MIRASYS VMS 7.3 MIRASYS LTD SIVU 18

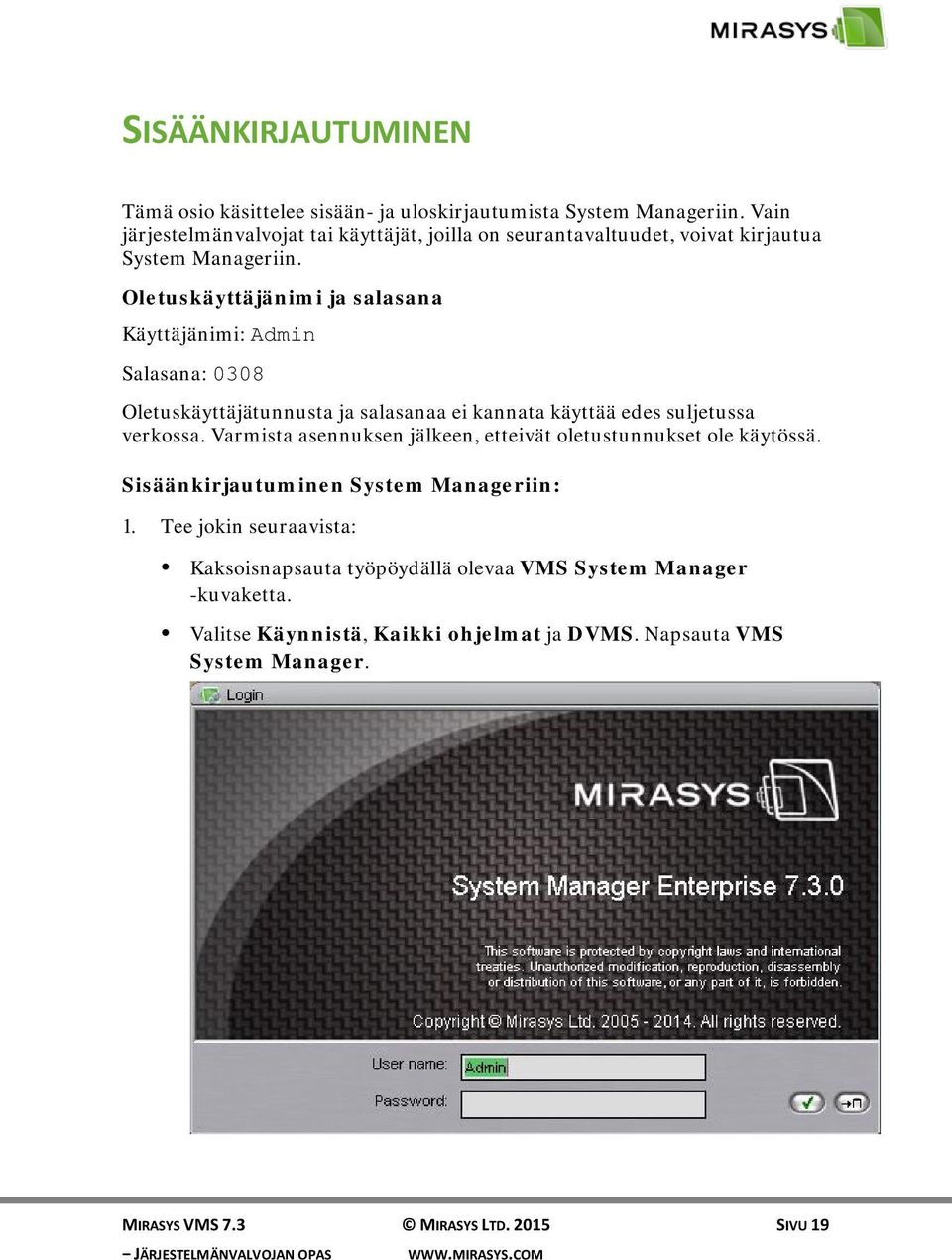

19 SISÄÄNKIRJAUTUMINEN Tämä osio käsittelee sisään- ja uloskirjautumista System Manageriin. Vain järjestelmänvalvojat tai käyttäjät, joilla on seurantavaltuudet, voivat kirjautua System Manageriin. Oletuskäyttäjänimi ja salasana Käyttäjänimi: Admin Salasana: 0308 Oletuskäyttäjätunnusta ja salasanaa ei kannata käyttää edes suljetussa verkossa. Varmista asennuksen jälkeen, etteivät oletustunnukset ole käytössä. Sisäänkirjautuminen System Manageriin: 1. Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa VMS System Manager -kuvaketta. Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta VMS System Manager. MIRASYS VMS 7.3 MIRASYS LTD SIVU 19

20 2. Näyttöön tulee sisäänkirjautumisikkuna. Valitse Järjestelmän osoite -listasta Master-tallennin, johon haluat ottaa yhteyden. 3. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4. Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Manager -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. Uloskirjautuminen käyttäjän vaihtamiseksi: 1. Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu -painiketta (näytön oikeassa alakulmassa). 2. Valitse valintaikkunasta Kirjaudu ulos kohta Kirjaa käyttäjä ulos ja napsauta OK. Ohjelman lopettaminen: 1. Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu -painiketta (näytön oikeassa alakulmassa). 2. Valitse valintaikkunasta Kirjaudu ulos kohta Poistu ja napsauta OK. Kirjautuminen toiselle tallentimelle: 1. Tee jokin seuraavista: MIRASYS VMS 7.3 MIRASYS LTD SIVU 20

21 Kaksoisnapsauta työpöydällä olevaa VMS System Manager -kuvaketta. Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta VMS System Manager. 2. Näyttöön tulee osoitteenvalintaruutu. Napsauta Lisätietoja. 3. Valitse osoite osoitelistasta tai napsauta Lisää ja kirjoita tallentimen IP-osoite. 4. Napsauta OK muodostaaksesi yhteyden valittuun tallentimeen. 5. Näyttöön tulee sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 6. Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Manager -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. SYSTEM MANAGERIN LUKITSEMINEN Voit suojata ohjelman lukitsemalla sen manuaalisesti, kun esimerkiksi poistut työpisteestäsi. Lukitse ohjelma tekemällä jokin seuraavista: Valitse valikkopalkista Käyttäjä ja sitten Lukitse ohjelma. Napsauta tilarivillä painiketta Lukitse ohjelma. Ohjelman lukituksen avaaminen: Lukittuasi ohjelman näyttöön ilmestyy sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. MIRASYS VMS 7.3 MIRASYS LTD SIVU 21

22 KÄYTTÖLIITTYMÄ System Managerin Käyttöliittymä System Managerin käyttöliittymässä on seuraavat osat: A. Valikkorivi. Napsauta Tiedosto ja sitten Lukitse ohjelma lukitaksesi ohjelman tai napsauta Kirjaudu ulos kirjautuaksesi ulos ohjelmasta. Napsauta Tiedosto ja Tuo tai Vie tuodaksesi esimerkiksi kameratai paikkatietoja. Napsauta Huolto ja Aseta huoltotila.. hallitaksesi varatallennuksen kytkemistä pois päältä. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. Napsauta Ohje ja sitten Ohjeen aiheet käyttääksesi online-ohjetta. MIRASYS VMS 7.3 MIRASYS LTD SIVU 22

23 B. Navigointiruutu. Sisältää seuraavat välilehdet: Järjestelmä, Tallentimet, Profiilit ja Käyttäjät. C. Palvelulista. Sisältää palvelut, laitteet, käyttäjät ja työkalut sen mukaan, mikä välilehti on valittuna Navigointiruudussa (B). D. Tilarivi. Näyttää nykyisen päivämäärän ja ajan sekä sen, onko tila normaalissa tilassa vai huoltotilassa. Sisältää myös painikkeet online-oppaan esiintuomiseksi, ohjelman lukitsemiseksi ja ohjelmasta uloskirjautumiseksi. Voit suorittaa seuraavat toiminnot välilehdillä: Järjestelmä-välilehdellä voit varmuuskopioida järjestelmäasetukset, asentaa uusia järjestelmäajureita (kamera-, metadata- tai asiakasajureita) sekä asentaa asiakasohjelma-plugineja. Välilehti sisältää myös diagnostiikkatyökaluja, varmuuskopiointityökaluja ja lisenssitietoja. Lisää tallentimia järjestelmään ja säädä niiden asetukset Tallentimet-välilehdellä. Lisää ja muokkaa käyttäjäprofiileja Profiilit-välilehdellä. Lisää ja muokkaa käyttäjätilejä Käyttäjät-välilehdellä. MIRASYS VMS 7.3 MIRASYS LTD SIVU 23

24 TALLENTIMET Seuraavissa kohdissa kerrotaan, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetukset määritetään. TALLENTIMIEN LISÄÄMINEN JA POISTAMINEN Järjestelmään voidaan kytkeä tallenninta. Yksikään tallennin ei saisi kuulua kuin yhteen järjestelmään. Voit määrittää salasanan jokaiselle tallentimelle. Järjestelmä tulee vaatimaan salasanaa mikäli tallenninta yritetään kytkeä toiseen järjestelmään. Tallentimen lisääminen järjestelmään: 1. Napsauta Tallentimet-välilehteä. 2. Napsauta Lisää tallennin -painiketta navigointiruudun vasemmassa alakulmassa. Näyttöön ilmestyy Yleiset asetukset-ikkuna. 3. Toimi seuraavasti: Kirjoita tallentimelle kuvaava nimi. Kirjoita tallentimen kuvaus. Kuvaus näkyy ainoastaan tällä välilehdellä. Kirjoita tallentimen IP-osoite tai DNS-nimi. Määrittääksesi tallentimelle salasanan tai muuttaaksesi olemassa olevaa salasanaa, napsauta Muuta salasana ja kirjoita salasana Uusi salasana ja Vahvista uusi salasana. Mikäli tallentimelle on jo määritetty salasana, salasanaa kysytään ennen uuden salasanan määrittämistä. Jos tallenninta käytetään integroidun järjestelmän osana tai Mirasys Remote Monitoring Center -järjestelmän kanssa, valitse Salli SDK- ja RMC-videopalvelut. Jos tallennin vastaanottaa hälytyksiä integroidusta järjestelmästä, valitse Salli SDK-hälytysten hallinta. MIRASYS VMS 7.3 MIRASYS LTD SIVU 24

25 Jos tallenninta käytetään varatallentimena, valitse laatikko. "käytä varatallentimena" 4. Napsauta OK. Tallennin ja siihen liitetyt laitteet (esimerkiksi kamerat ja audiokanavat) lisätään luetteloon. HUOMAA: Mikäli tallennin on salasanasuojattu, järjestelmä pyytää salasanaa. Tallentimen poistaminen järjestelmästä: 1. Valitse tallennin, jonka haluat poistaa. 2. Napsauta Tallentimen poisto -painiketta. 3. Vahvista napsauttamalla OK. Yhteyden tila: Kunkin tallentimen yhteyden tila ilmenee tallentimen nimen vieressä olevasta ympyrästä: Vihreä. Yhteys on kunnossa. Keltainen. Järjestelmä muodostaa yhteyttä tallentimeen. Punainen. Ei yhteyttä. Jos yhteys tallentimeen katoaa, System Manager -ohjelma yrittää automaattisesti palauttaa yhteyden tallentimeen. VARATALLENTIMET Kun lisäät uuden tallentimen järjestelmään, voit määritellä sen varatallentimeksi. Varatallennin toimii varana sellaisille tallentimelle, jotka on määritelty varasuojan alaisiksi. Versiossa varatallentimessa on oltava sama tiedostojärjestelmä (samat asemakirjaimet) kuin varasuojan alaisilla tallentimilla. Varatallentimia voi käyttää vain IP-kameroiden varatallentamiseen. Valmiustilassa ollessaan varatallentimet ilmestyvät erilliseen kansioon tallenninlistassa. Kun tallennin huomataan rikkoutuneeksi tai kun sitä ei voi käyttää, se asetetaan "rikkoutuneet tallentimet" -kansioon ja joku käytettävissä olevista varatallentimista ottaa rikkoutuneen tallentimen tehtävät hoitaakseen. Varatallennusasetukset voi määritellä tallentimen yleisistä asetuksista. Varatallennus aloitetaan, jos 1) kaikki levyillä oleva materiaali on rikkoutunutta tai 2) tallenninta ei voi käyttää yli määritellyn ajanjakson ajan MIRASYS VMS 7.3 MIRASYS LTD SIVU 25
