Mirasys VMS. Järjestelmänvalvojan opas

Koko: px
Aloita esitys sivulta:

Download "Mirasys VMS. Järjestelmänvalvojan opas"

Transkriptio

1 Mirasys VMS Järjestelmänvalvojan opas

2 SISÄLLYS Sisällys... 2 Ennen kuin aloitat... 6 Ohjeet... 6 Ohjeen sisältö... 6 Tekninen tuki... 7 Uutta... 7 Tietoja järjestelmästä Mikä on Mirasys NVR -ohjelmisto? DVR- tai NVR-tallentimet Tallentimet Master-tallennin Asiakasohjelmat Mirasys NVR -ohjelmiston lisenssityypit Käyttöjärjestelmäyhteensopivuus Järjestelmän asetusten määrittäminen Sisäänkirjautuminen System Managerin lukitseminen Käyttöliittymä Tallentimet Tallentimien lisääminen ja poistaminen...22 Tallentimien määrittäminen Yleiset asetukset Kamerat Analogisten kameroiden lisääminen ja poistaminen IP-kameroiden lisääminen ja poistaminen Kamera-asetusten muokkaus MIRASYS VMS 7.0 MIRASYS LTD SIVU 2

3 Liikkeentunnistus VCA Yksityisyysmaskit Ajastin (video) Monisuoratoisto (multi-streaming) Etätyöasema Edge storage -tallennusominaisuus Multicasting Kuuntele äänet Audiolaitteiden lisäys, muokkaus ja poisto Audioasetukset Yleiset asetukset Äänentunnistus Ajastin (audio) Audioyhteyslaitteiston asetukset Audioyhteysasetukset I/O-laitteet I/O-laitteiden (digitaalitulojen ja -lähtöjen) asetukset Videolähdöt Videolähtöasetukset Hälytykset Hälytysasetukset Hälytyslistan avaaminen Uuden hälytyksen lisääminen Hälytyksen muokkaaminen Hälytyksen poistaminen Hälytystoimintojen tyypit ja asetukset Erityispäivät Tallennustiedot MIRASYS VMS 7.0 MIRASYS LTD SIVU 3

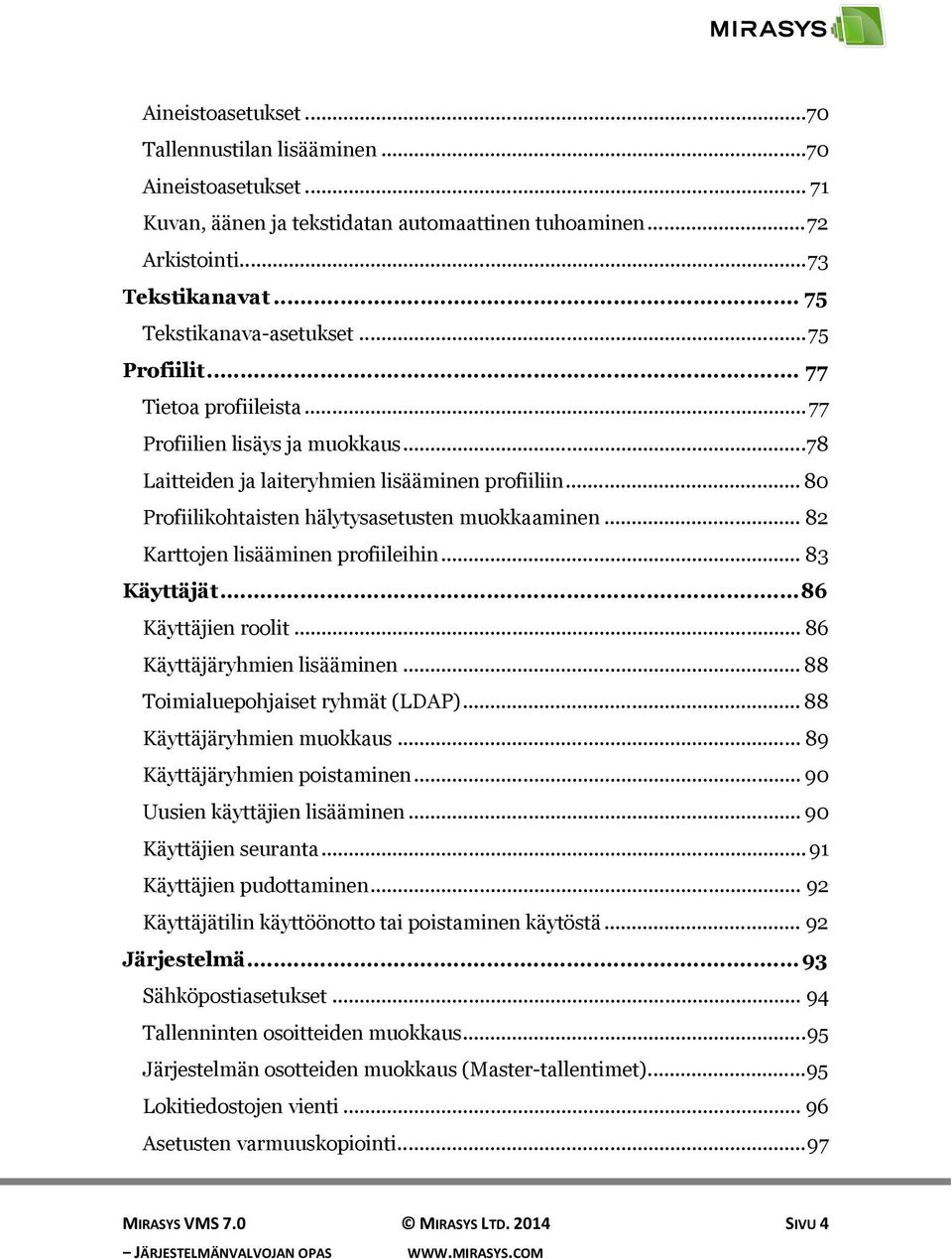

4 Aineistoasetukset Tallennustilan lisääminen Aineistoasetukset Kuvan, äänen ja tekstidatan automaattinen tuhoaminen Arkistointi Tekstikanavat Tekstikanava-asetukset Profiilit Tietoa profiileista Profiilien lisäys ja muokkaus Laitteiden ja laiteryhmien lisääminen profiiliin Profiilikohtaisten hälytysasetusten muokkaaminen Karttojen lisääminen profiileihin Käyttäjät Käyttäjien roolit Käyttäjäryhmien lisääminen Toimialuepohjaiset ryhmät (LDAP) Käyttäjäryhmien muokkaus Käyttäjäryhmien poistaminen Uusien käyttäjien lisääminen Käyttäjien seuranta Käyttäjien pudottaminen Käyttäjätilin käyttöönotto tai poistaminen käytöstä Järjestelmä Sähköpostiasetukset Tallenninten osoitteiden muokkaus Järjestelmän osotteiden muokkaus (Master-tallentimet) Lokitiedostojen vienti Asetusten varmuuskopiointi MIRASYS VMS 7.0 MIRASYS LTD SIVU 4

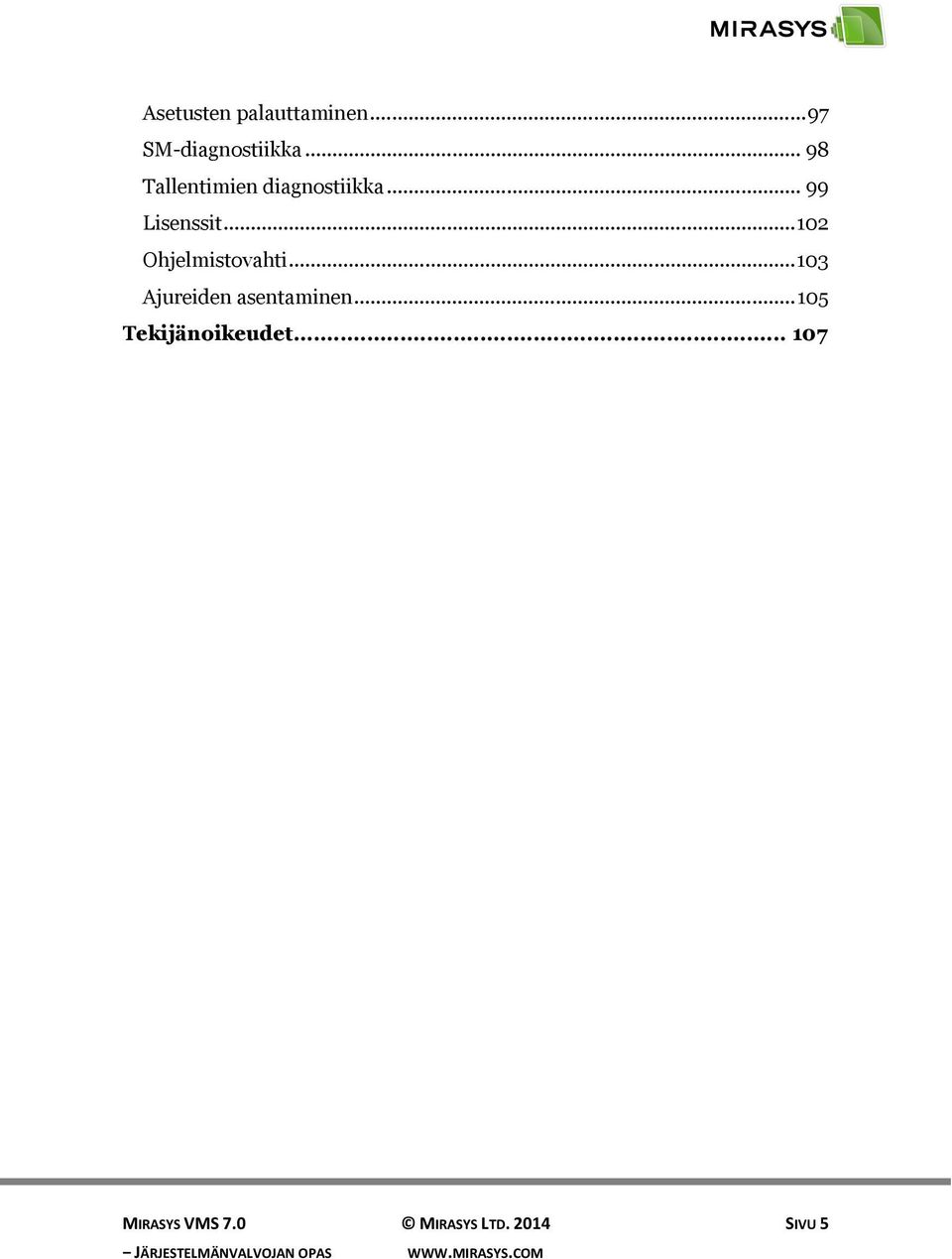

5 Asetusten palauttaminen SM-diagnostiikka Tallentimien diagnostiikka Lisenssit Ohjelmistovahti Ajureiden asentaminen Tekijänoikeudet MIRASYS VMS 7.0 MIRASYS LTD SIVU 5

6 ENNEN KUIN ALOITAT Mirasys NVR -ohjelmisto on hajautettu digitaalinen videonhallintajärjestelmä (DVMS) video- ja audiovalvontasovelluksille. Järjestelmää voidaan käyttää reaaliaikaisen ja tallennetun kuva- ja äänimateriaalin tarkastelemiseen sekä IP- ja domekameroiden ja I/O-laitteiden ohjaamiseen samanaikaisesti jopa sadalla tallentimella. Järjestelmän avulla voidaan luoda paikallisista tai verkon yli toimivista etätallentimista koostuvia valvontaratkaisuja. Järjestelmissä voidaan käyttää samanaikaisesti sekä analogisia että digitaalisia kameroita. Yksittäiseen keskitettyyn järjestelmään voidaan liittää jopa 100 tallenninta. OHJEET Käytettävissä ovat seuraavat ohjeet: Asennusopas: Näyttää, kuinka tallentimet ja asiakasohjelmat asennetaan. Näyttää myös, kuinka järjestelmään lisätään laitteita, esimerkiksi IP-kameroita, domekameroita ja videomatriiseja. Järjestelmävalvojan opas: Opastaa, kuinka System Manager -ohjelmaa käytetään järjestelmän asetusten määrittämiseen. Käyttäjän opas: Opastaa, kuinka Workstation-ohjelmaa käytetään videoja audiovalvontaan. PDF-ohjeet ovat DVMS-asennuslevyllä. Voit käyttää Järjestelmävalvojan ohje ja User s Guide myös napsauttamalla kohtaa Ohje System Managerissa tai Workstationissa. OHJEEN SISÄLTÖ Tämä opas on tarkoitettu Mirasys NVR -ohjelmiston asentajalle. Se neuvoo, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetuksia muutetaan, kuinka käyttäjätilejä ja -profiileja lisätään sekä kuinka järjestelmää valvotaan. MIRASYS VMS 7.0 MIRASYS LTD SIVU 6

7 TEKNINEN TUKI Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. UUTTA Alla olevat listat sisältävät vain asennukseen liittyvät päivitykset. Katso asennuspakkaukseen kuuluva readme.txt, jos haluat nähdä täyden listan uusista ominaisuuksista ja muutoksista. UUTTA VERSIOSSA 7.0 Uudet ominaisuudet versiossa 7.0: Laajat Spotter-päivitykset: Mirasys VMS 7.0 tuo lukuisia merkittäviä parannuksia Mirasys Spotter for Windowsiin, mukaan lukien audiotuen, hälytykset sekä I/O-tuen. Lisätietoa Spotterin uudistuksista on readme.txt-tiedostossa. Spotter-lisäosat: Spotterin toimintaa voi nyt tehostaa kolmannen osapuolen laajennuksilla ja lisäosilla (plugins). Lisäosilla voi tuoda Spotteriin muun muassa automaattisen rekisterikilpien tunnistuksen, karttapalveluita tai älykästä videoanalyysia. Peruspaketin mukana tulee kaksi hälytyslaajennusta jotka löytyvät Spotter plugins -kansiosta. Agile Virtual Matrix -videomatriisi: Mirasys 7 tuo tullessaan Spotter-yhteensopivuuden Mirasys Agile Video Matrix (AVM) -matriisille (myydään erillistuotteena), joka mahdollistaa laajojen, rajattomilla monitoreilla varusteltujen videoseinien ja matriisien luonnin. Lisätietoa Mirasys AVM -oppaassa. Automaattiset päivitykset: Mirasys VMS -orjapalvelimia voi päivittää versioon 7.0 automaattisesti Master-tallentimesta käsin, mikäli orjatallentimissa (ja Master-tallentimessa) on VMS tai uudempi. Lisätietoa automaattisesta asennuksesta on Installation Guide -oppaassa. Datakanavien määrä: Datakanavien määrää on nostettu 32 kanavasta 64 kanavaan. Failover-palvelimet: Järjestelmä tukee Failover-varmennuspalvelimia, jotka voivat korvata minkä tahansa aktiivisen palvelimen konerikon yhteydessä. Lisätietoa Failover-palvelimista on Installation Guide -oppaassa. MIRASYS VMS 7.0 MIRASYS LTD SIVU 7

8 Watchdogin sähköpostiautentikaatio: Watchdog-hälytykset tukevat nyt SMTP-autentikaatiota. Sähköpostia voi lähettää minkä tahansa SMTP-palvelimen yli. Asettelujen (layouts) varmuustallennus: Käyttäjäkohtaiset asettelut sisällytetään nyt varmuustallenteisiin ja voidaan palauttaa järjestelmän palauttamisen yhteydessä. Jaetut asettelut (layouts): Käyttäjät voivat nyt jakaa tekemiään asetteluja toistensa kanssa. Lisätietoa ominaisuudesta on Spotter for Windows -pikaoppaassa. UUTTA VERSIOSSA 6.4 Uudet ominaisuudet versiossa 6.4: Windows XP -tuki lopetettu: Mirasys VMS 6.4 ei enää tue Windows XP -käyttöjärjestelmää. Lisätietoja on kohdassa Käyttöjärjestelmäyhteensopivuus. IP+ -lisenssin lisäominaisuudet Enterprisessa: Aiemmin IP+ -lisensseihin sidotut lisäominaisuudet ovat nyt osa VMS Enterprise -peruslisenssiä. Näihin ominaisuuksiin kuuluvat kaksisuuntainen IP-audio, monisuoratoisto (multi-streaming) ja multicasting. Mirasys Flash-muistin varmuuskopiointi/palautus: Mirasys VMS 6.4 sisältää automaattisen flash-muistin varmuuskopiointi-/palautusominaisuuden, joka varmuuskopioi tallentimen asetukset automaattisesti. Sitä voi käyttää kovalevyn tai tietokoneen vikaantuessa palauttamaan tallentimen asetukset sekä asentamaan Windows-käyttöjärjestelmän ja tallenninohjelmiston uudelleen. Lisätietoja on Mirasys VMS Installation Guide -oppaassa (englanniksi). Huomaa: Tämä ominaisuus on käytettävissä vain tietyissä Mirasysin tallenninmalleissa. Toimialuepohjainen ryhmän päivitys: Toimialuepohjainen (LDAP) käyttäjäryhmän lisäys sisältää nyt hakutyökalun, jolloin laajojen toimialueiden käyttäjäoikeuksien hallinta on helpompaa. Lisätietoja on kohdassa Toimialuepohjaiset ryhmät (LDAP). UUTTA VERSIOSSA 6.2 Uudet ominaisuudet versiossa 6.2: VCA-ominaisuudet System Managerissa: Eri VCA-ominaisuuksia voi nyt kytkeä päälle tai pois päältä System Managerin kamera-asetuksista. Lisätietoja on kohdassa VCA. MIRASYS VMS 7.0 MIRASYS LTD SIVU 8

9 Windows 8 ja Server tuki: Mirasys NVR 6.2 tukee nyt Windows 8 ja Windows Server käyttöjärjestelmiä.katso Käyttöjärjestelmäyhteensopivuus saadaksesi lisätietoja ja tarkistaaksesi listan poikkeuksista. UUTTA VERSIOSSA 6.1 Uudet ominaisuudet versiossa 6.1: Mirasys Spotter: Mirasys NVR 6.1 sisältää uuden asiakasohjelman tosiaikaisten ja tallennettujen videoiden toistoa sekä videon ja kuvien tallentamista varten. Mirasys Spotter tarjoaa helppokäyttöisen ja kevyen käyttöliittymän videoiden katselua varten. Spotterin käytettävyys on kokonaan uudistetun graafisen käyttöliittymän ansiosta omaa luokkaansa. Lisätietoja on Mirasys Spotter pikaoppaassa. Mukautettu rooli: Mukautettu rooli on käyttäjäryhmärooli, jonka voi asettaa mille tahansa käyttäjälle paitsi järjestelmänvalvojalle. Mukautetun roolin avulla voi rajoittaa käyttäjien pääsyä Workstationin toimintoihin. Lisätietoja on kohdassa Mukautettu rooli:. UUTTA VERSIOSSA 6.0 Uudet ominaisuudet versiossa 6.0: Monisuoratoisto (multi-streaming): Monisuoratoisto (multi-streaming) mahdollistaa useamman videolähdön saannin yhdestä kamerasta. Tämän ominaisuuden avulla voi käyttää erillisiä videolähtöjä sekä tallentamiselle, katsomiselle että etätoistolle. Lisätietoja on kohdassa Monisuoratoisto. Etätyöasema: Etätyöasemaominaisuuden avulla käyttäjä voi avata kamerasta "ensisijaisen" videolähteen lisäksi erilaatuisella kuvalla varustetun videolähteen. Katso Etätyöasemasaadaksesi lisätietoja. Multicasting: Multicastingin avulla voidaan avata yksi videolähde ja lähettää se useammille työasemille samanaikaisesti. Multicastia käytettäessä jokaisen videokanavan videolähde lähetetään LAN-verkkoon vain kerran. Lisätietoja on kohdassa Multicasting. Edge Storage: Edge storage -tallennusominaisuus mahdollistaa tallennuksen jatkumisen verkon häiriöiden aikana. Jos verkossa on häiriö, tallennetaan video kameran SD-muistikortille. Kun verkkoyhteys avataan uudelleen, lähetetään video kameran MIRASYS VMS 7.0 MIRASYS LTD SIVU 9

10 SD-muistikortilta tallentimeen. Lisätietoja on kohdassa Edge storage -tallennusominaisuus. Lisenssit: Lisenssikäyttöliittymä on muuttunut hieman, jotta lisenssien hallinta olisi helpompaa. Katso Lisenssitsaadaksesi lisätietoja. Ohjelmistovahdin parannukset: Ohjelmistovahtiin on lisätty kolme uutta protokollaa: TCP, SMS (vaatii erillisen SMS-moduulin) ja sähköposti. Lisätietoja on kohdassa Uudet ohjelmistovahdin toimitustavat. MIRASYS VMS 7.0 MIRASYS LTD SIVU 10

11 TIETOJA JÄRJESTELMÄSTÄ MIKÄ ON MIRASYS NVR OHJELMISTO? Mirasys NVR -ohjelmisto on hajautettu digitaalinen videonhallintajärjestelmä (VMS tai DVMS) video- ja audiovalvontasovelluksille. Ohjelmistoa voidaan käyttää reaaliaikaisen ja tallennetun video-, ääni- ja tekstimateriaalin tarkastelemiseen sekä dome (PTZ) -kameroiden, I/O-laitteiden ja IP-kameroiden ohjaamiseen. Järjestelmän avulla voidaan luoda paikallisista tai verkon yli toimivista etätallentimista koostuvia valvontaratkaisuja. Järjestelmissä voidaan käyttää samanaikaisesti sekä analogisia että digitaalisia kameroita. Yksittäiseen keskitettyyn järjestelmään voidaan liittää jopa 100 tallenninta. Mirasys NVR -ohjelmisto myydään erikseen osana Mirasys-videonhallintajärjestelmää, joka koostuu sekä ohjelmistosta että tallenninlaitteistosta. Ota yhteyttä Mirasys-jälleenmyyjääsi saadaksesi lisätietoja Mirasys-ohjelmistosta tai Mirasys N series ja V series -laitteistoista. MITÄ JÄRJESTELMÄ SISÄLTÄÄ? Mirasys NVR -järjestelmä koostuu näistä komponenteista: videotallenninta (NVR, verkkovideotallennin) Master-tallennin (yksi tallentimista) Orja-tallennin tai -tallentimet (jos järjestelmä koostuu useista tallentimista) Asiakasohjelmat: System Manager Workstation WebClient (valinnainen) MIRASYS VMS 7.0 MIRASYS LTD SIVU 11

12 DVR TAI NVR TALLENTIMET DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Tallenninta käytetään joko paikallisesti tai verkon yli System Manager ja Workstation -ohjelmien avulla. Jos ei toisin mainita, tässä oppaassa sana "tallennin" viittaa sekä DVR- että NVR-tallentimeen. TALLENTIMET DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Järjestelmää käytetään paikallisesti tai etäkäytöllä asiakasohjelmien avulla: System Manager, Workstation ja WebClient. System Manageria käytetään järjestelmän hallintaan ja ohjaukseen. Workstationia ja WebClientia käytetään järjestelmän operointiin, eli reaaliaikaisen ja tallennetun materiaalin tarkastelemiseen ja viemiseen. Niitä käytetään myös laitteiden, kuten PTZ-kameroiden ja I/O-laitteiden, operointiin. Jos samassa järjestelmässä on useampi tallennin, yksi tallennin toimii master-tallentimena ja muut ovat orja-tallentimia. Kaikki asiakassovellukset käyttävät master-tallenninta suoraan, ja asiakassovellusten ja orjatallentimien välinen liikenne siirretään master-tallentimen kautta. Näin loppukäyttäjä käyttää vain yhtä järjestelmän tallenninta suoraan. MASTER TALLENNIN Yhden tallentimista on oltava Master-tallennin. Master-tallennin toimii järjestelmän keskustallentimena. Muut tallentimet ja asiakasohjelmat ovat yhteydessä Master-tallentimeen. Jos järjestelmässä on ainoastaan yksi tallennin, se on Master-tallennin. Jos tallentimia on useita, Master-tallentimen voi valita vapaasti. Master-tallentimella on seuraavat toiminnot: Se tarkistaa kaikkien järjestelmään kirjautumaan pyrkivien ohjelmien ja käyttäjien identiteetin. Se tallentaa kaikki järjestelmän kokoonpanotiedot. Se tallentaa kaikki käyttäjätiedot. MIRASYS VMS 7.0 MIRASYS LTD SIVU 12

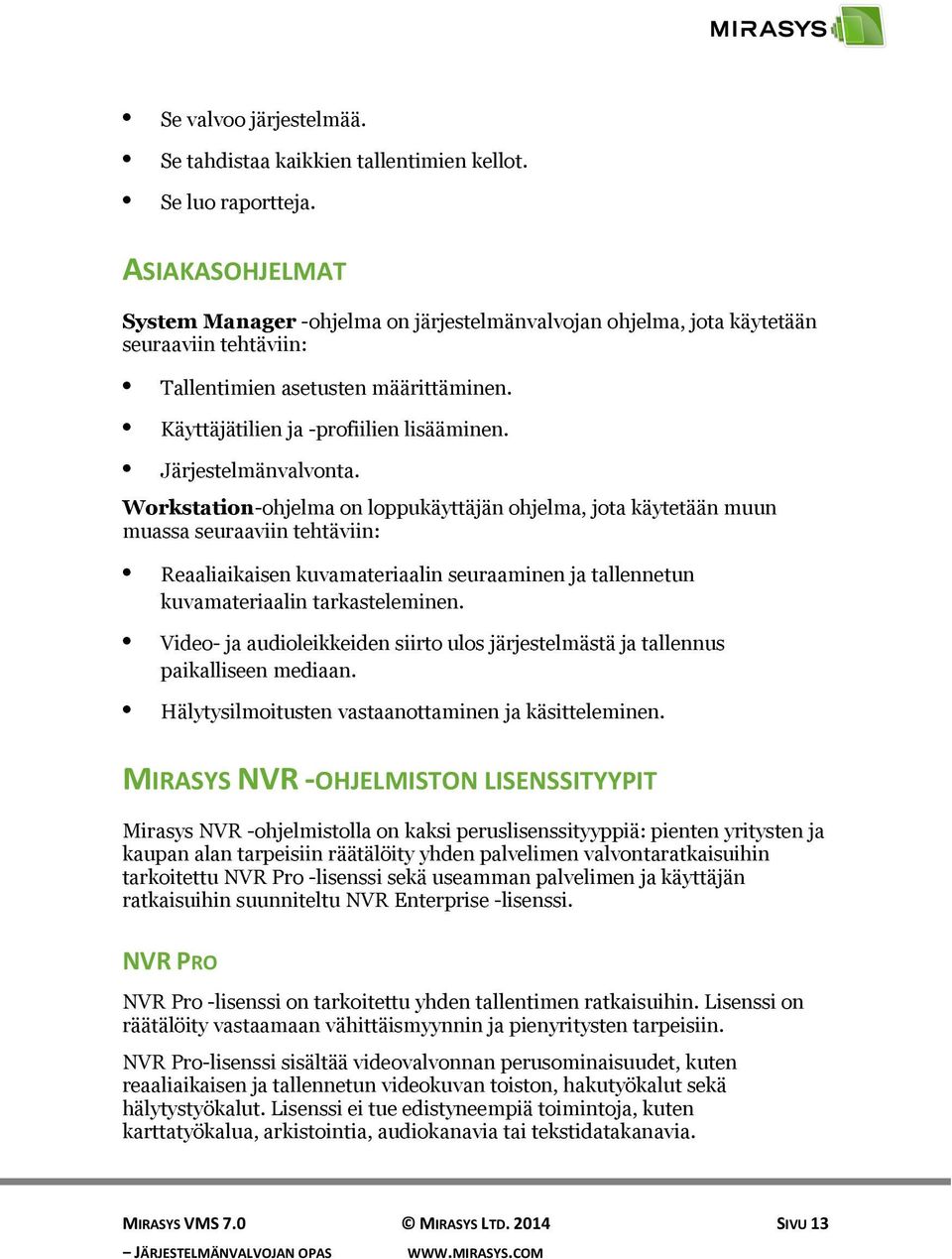

13 Se valvoo järjestelmää. Se tahdistaa kaikkien tallentimien kellot. Se luo raportteja. ASIAKASOHJELMAT System Manager -ohjelma on järjestelmänvalvojan ohjelma, jota käytetään seuraaviin tehtäviin: Tallentimien asetusten määrittäminen. Käyttäjätilien ja -profiilien lisääminen. Järjestelmänvalvonta. Workstation-ohjelma on loppukäyttäjän ohjelma, jota käytetään muun muassa seuraaviin tehtäviin: Reaaliaikaisen kuvamateriaalin seuraaminen ja tallennetun kuvamateriaalin tarkasteleminen. Video- ja audioleikkeiden siirto ulos järjestelmästä ja tallennus paikalliseen mediaan. Hälytysilmoitusten vastaanottaminen ja käsitteleminen. MIRASYS NVR OHJELMISTON LISENSSITYYPIT Mirasys NVR -ohjelmistolla on kaksi peruslisenssityyppiä: pienten yritysten ja kaupan alan tarpeisiin räätälöity yhden palvelimen valvontaratkaisuihin tarkoitettu NVR Pro -lisenssi sekä useamman palvelimen ja käyttäjän ratkaisuihin suunniteltu NVR Enterprise -lisenssi. NVR PRO NVR Pro -lisenssi on tarkoitettu yhden tallentimen ratkaisuihin. Lisenssi on räätälöity vastaamaan vähittäismyynnin ja pienyritysten tarpeisiin. NVR Pro-lisenssi sisältää videovalvonnan perusominaisuudet, kuten reaaliaikaisen ja tallennetun videokuvan toiston, hakutyökalut sekä hälytystyökalut. Lisenssi ei tue edistyneempiä toimintoja, kuten karttatyökalua, arkistointia, audiokanavia tai tekstidatakanavia. MIRASYS VMS 7.0 MIRASYS LTD SIVU 13

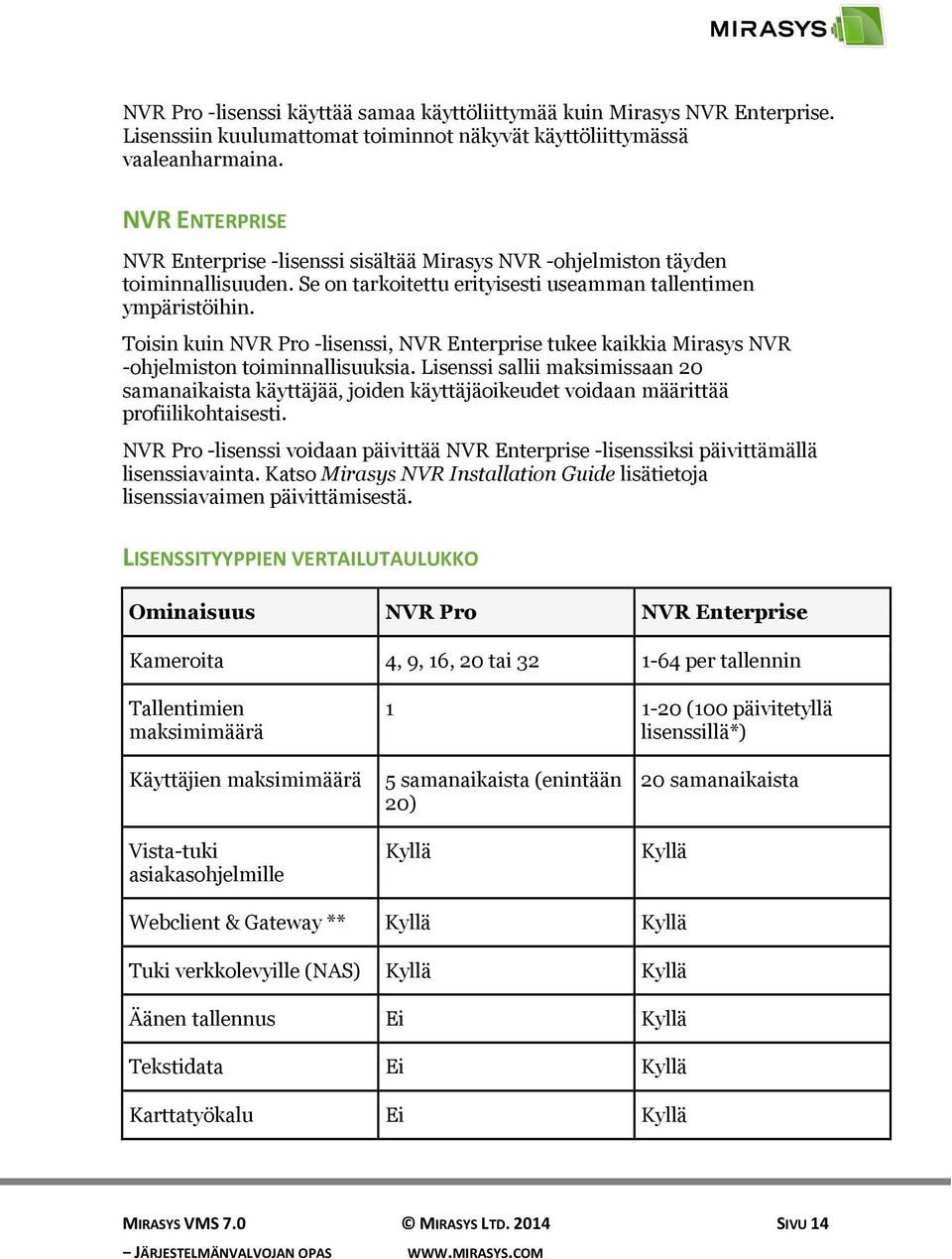

14 NVR Pro -lisenssi käyttää samaa käyttöliittymää kuin Mirasys NVR Enterprise. Lisenssiin kuulumattomat toiminnot näkyvät käyttöliittymässä vaaleanharmaina. NVR ENTERPRISE NVR Enterprise -lisenssi sisältää Mirasys NVR -ohjelmiston täyden toiminnallisuuden. Se on tarkoitettu erityisesti useamman tallentimen ympäristöihin. Toisin kuin NVR Pro -lisenssi, NVR Enterprise tukee kaikkia Mirasys NVR -ohjelmiston toiminnallisuuksia. Lisenssi sallii maksimissaan 20 samanaikaista käyttäjää, joiden käyttäjäoikeudet voidaan määrittää profiilikohtaisesti. NVR Pro -lisenssi voidaan päivittää NVR Enterprise -lisenssiksi päivittämällä lisenssiavainta. Katso Mirasys NVR Installation Guide lisätietoja lisenssiavaimen päivittämisestä. LISENSSITYYPPIEN VERTAILUTAULUKKO Ominaisuus NVR Pro NVR Enterprise Kameroita 4, 9, 16, 20 tai per tallennin Tallentimien maksimimäärä (100 päivitetyllä lisenssillä*) Käyttäjien maksimimäärä Vista-tuki asiakasohjelmille 5 samanaikaista (enintään 20) Kyllä 20 samanaikaista Kyllä Webclient & Gateway ** Kyllä Kyllä Tuki verkkolevyille (NAS) Kyllä Kyllä Äänen tallennus Ei Kyllä Tekstidata Ei Kyllä Karttatyökalu Ei Kyllä MIRASYS VMS 7.0 MIRASYS LTD SIVU 14

15 Arkistointi Ei Kyllä * = Päivitetyllä lisenssillä varustetut valvontajärjestelmät tukevat maksimissaan 100 tallentimen ja 6400 kameran valvontajärjestelmiä. ** = Lisätietoa selainpohjaisesta WebClient-ohjelmasta on oppaassa Mirasys WebClient Gateway Installation Guide. KÄYTTÖJÄRJESTELMÄYHTEENSOPIVUUS Mirasys VMS tukee seuraavia käyttöjärjestelmiä: Käyttöjärjestelmä DVR NVR Sovellukset Yhdyskä ytävä Spotter Windows XP SP 32bit Windows 7 Pro / Enterprise 32bit Windows 7 Pro / Enterprise 64bit (32-bittisessä tilassa) Windows 8 Pro ja Pro Retail 64bit (32-bittisessä tilassa) Windows 2008 Server R2 Enterprise 64bit (32-bittisessä tilassa) Windows 2008 Server R2 Foundation 64bit (32-bittisessä tilassa) Windows 2012 Server Standard Edition 64bit (32 bittisessä tilassa) - X X X X X X X X X - X X X X X X X X - X X X X - - X X X - MIRASYS VMS 7.0 MIRASYS LTD SIVU 15

16 JÄRJESTELMÄN ASETUSTEN MÄÄRITTÄMINEN Määritä järjestelmän asetukset ja lisää käyttäjätilejä ja -profiileja liitettyäsi kamerat ja muut laitteet tallentimiin. Määritä järjestelmän asetukset suorittamalla seuraavat toimenpiteet: 1. Lisää tallentimet järjestelmään ja määritä niiden asetukset. Katso Tallentimet. 2. Lisää oikeat lisenssit tallentimille. Katso Lisenssit. 3. Lisää IP-kamerat ja muut IP-laitteet. Katso Kamerat. 4. Lisää käyttäjäprofiilit. Katso Profiilit. 5. Lisää käyttäjätilit. Katso Käyttäjät. HUOMAA: Asenna asiakasohjelmat jokaiselle tietokoneelle, josta järjestelmää tullaan käyttämään verkon yli. Käynnistä tiedosto dvms.exe ja valitse asennettavaksi vain asiakasohjelmat. HUOMAA: Konfiguroituasi järjestelmän ota varmuuskopio järjestelmäasetuksista ja tallenninten asetuksista Järjestelmä-välilehden kautta. Varmuuskopioiden avulla voit palauttaa asetukset esimerkiksi kiintolevyn vioittuessa. Lisätietoja on kohdassa Järjestelmä. MIRASYS VMS 7.0 MIRASYS LTD SIVU 16

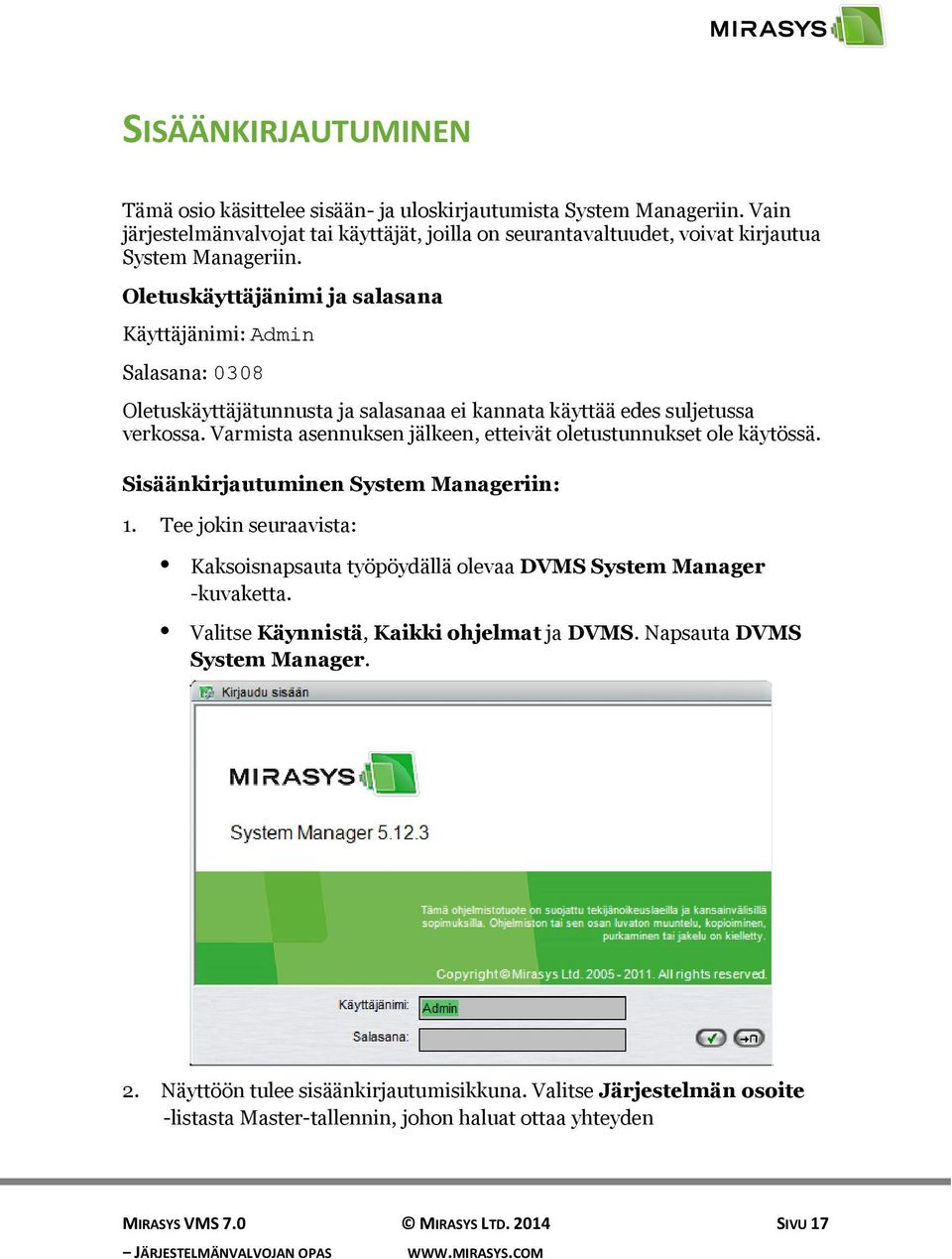

17 SISÄÄNKIRJAUTUMINEN Tämä osio käsittelee sisään- ja uloskirjautumista System Manageriin. Vain järjestelmänvalvojat tai käyttäjät, joilla on seurantavaltuudet, voivat kirjautua System Manageriin. Oletuskäyttäjänimi ja salasana Käyttäjänimi: Admin Salasana: 0308 Oletuskäyttäjätunnusta ja salasanaa ei kannata käyttää edes suljetussa verkossa. Varmista asennuksen jälkeen, etteivät oletustunnukset ole käytössä. Sisäänkirjautuminen System Manageriin: 1. Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS System Manager -kuvaketta. Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta DVMS System Manager. 2. Näyttöön tulee sisäänkirjautumisikkuna. Valitse Järjestelmän osoite -listasta Master-tallennin, johon haluat ottaa yhteyden MIRASYS VMS 7.0 MIRASYS LTD SIVU 17

18 3. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA:Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4. Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Manager -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. Uloskirjautuminen käyttäjän vaihtamiseksi: 1. Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu -painiketta (näytön oikeassa alakulmassa). 2. Valitse valintaikkunasta Kirjaudu ulos kohta Kirjaa käyttäjä ulos ja napsauta OK. Ohjelman lopettaminen: 1. Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu -painiketta (näytön oikeassa alakulmassa). 2. Valitse valintaikkunasta Kirjaudu ulos kohta Poistu ja napsauta OK. Kirjautuminen toiselle tallentimelle: 1. Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS System Manager -kuvaketta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 18

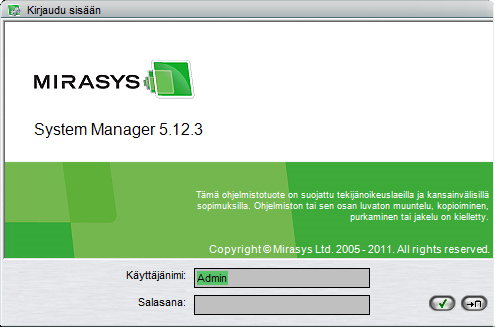

19 Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta DVMS System Manager. 2. Näyttöön tulee osoitteenvalintaruutu. Napsauta Lisätietoja. 3. Valitse osoite osoitelistasta tai napsauta Lisää ja kirjoita tallentimen IP-osoite. 4. Napsauta OK muodostaaksesi yhteyden valittuun tallentimeen. 5. Näyttöön tulee sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 6. Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Manager -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. SYSTEM MANAGERIN LUKITSEMINEN Voit suojata ohjelman lukitsemalla sen manuaalisesti, kun esimerkiksi poistut työpisteestäsi. Lukitse ohjelma tekemällä jokin seuraavista: Valitse valikkopalkista Käyttäjä ja sitten Lukitse ohjelma. Napsauta tilarivillä painiketta Lukitse ohjelma. Ohjelman lukituksen avaaminen: Lukittuasi ohjelman näyttöön ilmestyy sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. MIRASYS VMS 7.0 MIRASYS LTD SIVU 19

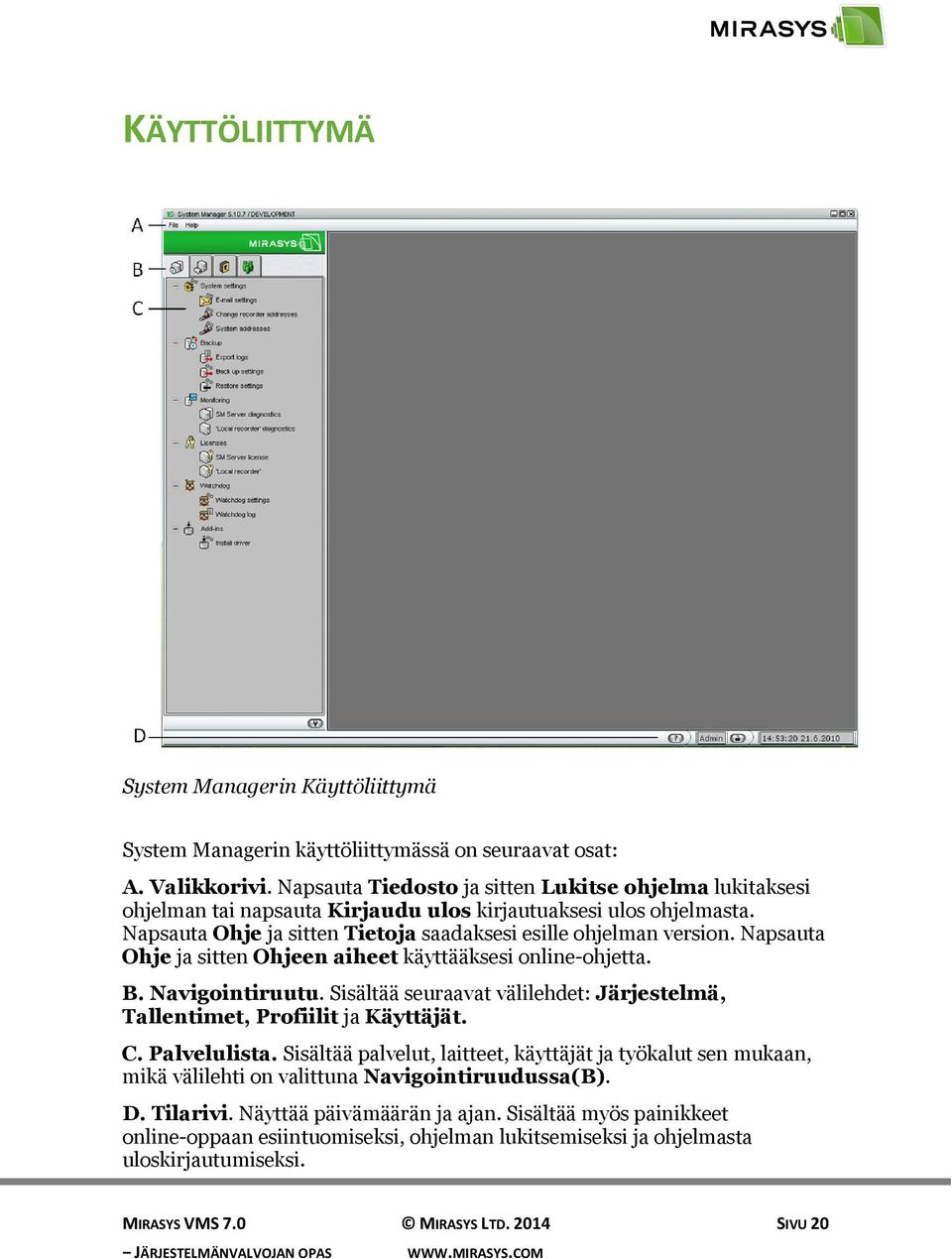

20 KÄYTTÖLIITTYMÄ System Managerin Käyttöliittymä System Managerin käyttöliittymässä on seuraavat osat: A. Valikkorivi. Napsauta Tiedosto ja sitten Lukitse ohjelma lukitaksesi ohjelman tai napsauta Kirjaudu ulos kirjautuaksesi ulos ohjelmasta. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. Napsauta Ohje ja sitten Ohjeen aiheet käyttääksesi online-ohjetta. B. Navigointiruutu. Sisältää seuraavat välilehdet: Järjestelmä, Tallentimet, Profiilit ja Käyttäjät. C. Palvelulista. Sisältää palvelut, laitteet, käyttäjät ja työkalut sen mukaan, mikä välilehti on valittuna Navigointiruudussa(B). D. Tilarivi. Näyttää päivämäärän ja ajan. Sisältää myös painikkeet online-oppaan esiintuomiseksi, ohjelman lukitsemiseksi ja ohjelmasta uloskirjautumiseksi. MIRASYS VMS 7.0 MIRASYS LTD SIVU 20

21 Voit suorittaa seuraavat toiminnot välilehdillä: Varmuuskopioi asetuksia ja asenna uusia kamera-ajureita Järjestelmä-välilehdellä. Välilehti sisältää myös diagnostiikkatyökaluja, varmuuskopiointityökaluja ja lisenssitietoja. Lisää tallentimia järjestelmään ja säädä niiden asetukset Tallentimet-välilehdellä. Lisää ja muokkaa käyttäjäprofiileja Profiilit-välilehdellä. Lisää ja muokkaa käyttäjätilejä Käyttäjät-välilehdellä. MIRASYS VMS 7.0 MIRASYS LTD SIVU 21

22 TALLENTIMET Seuraavissa kohdissa kerrotaan, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetukset määritetään. TALLENTIMIEN LISÄÄMINEN JA POISTAMINEN DVMS-järjestelmään voidaan kytkeä tallenninta. Yksikään tallennin ei saisi kuulua kuin yhteen järjestelmään. Voit määrittää salasanan jokaiselle tallentimelle. DVMS-järjestelmä tulee vaatimaan salasanaa mikäli tallenninta yritetään kytkeä toiseen DVMS-järjestelmään. Tallentimen lisääminen järjestelmään: 1. Napsauta Tallentimet-välilehteä. 2. Napsauta Lisää tallennin -painiketta navigointiruudun vasemmassa alakulmassa. Näyttöön ilmestyy Yleiset asetukset-ikkuna. 3. Toimi seuraavasti: Kirjoita tallentimelle kuvaava nimi. Kirjoita tallentimen kuvaus. Kuvaus näkyy ainoastaan tällä välilehdellä. Kirjoita tallentimen IP-osoite tai DNS-nimi. Määrittääksesi tallentimelle salasanan tai muuttaaksesi olemassa olevaa salasanaa, napsauta Muuta salasana ja kirjoita salasana Uusi salasana ja Vahvista uusi salasana. Mikäli tallentimelle on jo määritetty salasana, salasanaa kysytään ennen uuden salasanan määrittämistä. Jos tallenninta käytetään integroidun järjestelmän osana tai Mirasys Remote Monitoring Center -järjestelmän kanssa, valitse Salli SDK- ja RMC-videopalvelut. Jos tallennin vastaanottaa hälytyksiä integroidusta järjestelmästä, valitse Salli SDK-hälytysten hallinta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 22

23 4. Napsauta OK. Tallennin ja siihen liitetyt laitteet (esimerkiksi kamerat ja audiokanavat) lisätään luetteloon. HUOMAA: Mikäli tallennin on salasanasuojattu, järjestelmä pyytää salasanaa. Tallentimen poistaminen järjestelmästä: 1. Valitse tallennin, jonka haluat poistaa. 2. Napsauta Tallentimen poisto -painiketta. 3. Vahvista napsauttamalla OK. Yhteyden tila: Kunkin tallentimen yhteyden tila ilmenee tallentimen nimen vieressä olevasta ympyrästä: Vihreä. Yhteys on kunnossa. Keltainen. Järjestelmä muodostaa yhteyttä tallentimeen. Punainen. Ei yhteyttä. Jos yhteys tallentimeen katoaa, System Manager -ohjelma yrittää automaattisesti palauttaa yhteyden tallentimeen. TALLENTIMIEN MÄÄRITTÄMINEN Tallentimet-välilehdellä voit määrittää kunkin tallentimen seuraavat asetukset: Kuvake Nimi Kuvaus Tunnistetiedot Laitteisto Kamerat Kuuntele äänet Muuta tallentimen nimi ja kuvaus. Täältä löydät myös tallentimen IP-osoitteen. Lisää IP-kameroita ja valitse kamera- ja audioajureita. Muuta kameroiden parametreja, tallennusaikatauluja ja liikkeentunnistuksen asetuksia. Muuta äänentunnistuksen asetuksia ja tallennusaikatauluja. MIRASYS VMS 7.0 MIRASYS LTD SIVU 23

24 I/O-laitteet Määritä I/O-laitteiden asetukset. Videolähdöt Määritä videolähtöasetukset. Audioyhteys Ota käyttöön porttipuhelin. Hälytykset Määritä hälytystilanteet ja -toiminnot. Tallennustiedot Tekstikanavat Lisää tallentimeen kiintolevy ja määritä video-, audio- ja hälytystiedostojen säilytysajat. Aseta tekstidatakanavien nimet täällä. Siirry määrittämään asetuksia tekemällä jokin seuraavista: Valitse asetukset, jotka haluat määrittää (esimerkiksi Kamerat) ja napsauta sitten Muokkaa-painiketta oikeassa alakulmassa. navigointiruudun Kaksoisnapsauta asetuksia, jotka haluat määrittää. Vedä asetukset Tallentimet-välilehdeltä työalueelle. YLEISET ASETUKSET Yleisasetuksissa voit muuttaa tallentimen nimeä ja kuvausta. Voit myös määrittää tai muuttaa salasanan, jota käytetään tallentimen yleisten asetusten suojaamiseen. Mikäli määrität salasanan, DVMS-järjestelmä kysyy salasanaa mikäli tallenninta yritetään liittää toiseen DVMS-järjestelmään. HUOMAA: Tallentimen IP-osoitetta tai DNS-verkkotunnusta ei voi muuttaa yleisissä asetuksissa. Lisätietoja tallentimen IP-osoitteen tai DNS-verkkotunnuksen muuttamisesta on kohdassa Tallenninten osoitteiden muokkaus. MIRASYS VMS 7.0 MIRASYS LTD SIVU 24

25 KAMERAT ANALOGISTEN KAMEROIDEN LISÄÄMINEN JA POISTAMINEN Analogisen kameran asennus ja poistaminen on kuvattu Mirasys NVR Installation Guide. Analogisen kameroiden asetuksia voi säätää System Managerista. IP KAMEROIDEN LISÄÄMINEN JA POISTAMINEN IP-kameroiden asetukset voi määrittää Laitteistoasetukset Video-välilehdellä. IP-kameroiden ja videopalvelimien asetukset voidaan määrittää käyttäen automaattinen kamerahaku tai IP-kamerahaku-työkalua. Asetusten manuaalinen määrittäminen on tarpeellista vain silloin, jos automaattiset hakutoiminnot eivät löydä kameraa. Automaattinen hakutoiminto antaa järjestelmälle tarkat tiedot laitteesta. Manuaalisessa asetusten määrittämisessä jäädään paitsi joistain tiedoista (kuten tarkat kuvaresoluutiot). Jos kamerassa on yhteensopivat IP-audion tulo- tai lähtökanavat, voit lisätä ne samalla kerralla, kun lisäät kameran käyttäen automaattisia hakutoimintoja. Kun kameran IP-audion tulot ja lähdöt on lisätty järjestelmään, voi niitä muokata ja poistaa Ääni-välilehdeltä. Jos automaattiset hakutoiminnot eivät löydä audiolähtöjä tai tuloja, voi ne lisätä automaattisesti Ääni-välilehdeltä. Lisätietoja on kohdassa Audiolaitteiden lisäys, muokkaus ja poisto. IP-kameran lisäys: Lisättäessä kamera automaattisesti valintalistan kautta, käyttäjä valitsee valintalistasta vaihtoehdon Automaattinen kamerahaku ja syöttää järjestelmään kameran tiedot (IP-osoite, salasana, jne.). Automaattinen IP-kamerahaku etsii kameroita automaattisesti lähiverkosta ja lisää kamerat järjestelmään ilman että käyttäjän tarvitsee tietää kameran osoitetta. Asiakirjassa Supported IP Cameras on tietoja IP-kameramalleista, jotka voidaan lisätä järjestelmään. MIRASYS VMS 7.0 MIRASYS LTD SIVU 25

26 HUOMAA: Useimmissa dome-ip-kameroissa dome-toiminnot asennetaan samanaikaisesti kameran ajurien kanssa automaattisesta kamerahaun tai IP-kamerahaun kautta. Useimmissa analogisissa kameroissa dome-toimintojen ajurit asennetaan erillisen kamerakohtaisen asennuspakkauksen kautta. Lisätietoa dome-ajureiden asentamisesta on Mirasys NVR Installation Guide. IP-kameran asetusten määrittäminen automaattisen kamerahaun avulla: 1. Määritä kameran omiin asetuksiin IP-osoite tai DNS-verkkotunnus, käyttäjänimi ja salasana. Katso lisätietoja kameran käyttöohjeesta. 2. Napsauta Video-välilehdellä Lisää kamera. 3. Kirjoita kameran tai videopalvelimen IP-osoite tai DNS-verkkotunnus. 4. Kirjoita portin numero, tavallisesti Täytä kenttiin kameran käyttäjätunnus ja salasana. 6. Napsauta OK. 7. Asetukset-sarakkeessa näkyy linkki kameran omiin asetuksiin. Linkkiä napsauttamalla pääset muuttamaan asetuksia. HUOMAA: Jos automaattinen kamerahaku ei pysty löytämään kameraa annetusta osoitteesta, pyydetään sinua määrittämään kamera manuaalisesti ja valitsemaan kameramalli pudotusvalikosta ennen uudelleen yrittämistä. Manuaalista määrittämistä ei kuitenkaan suositella, sillä se antaa järjestelmälle vain rajatut tiedot kamerasta. Kameran määrittäminen automaattisen IP-kamerahaun avulla: 1. Määritä kameran omiin asetuksiin IP-osoite tai DNS-verkkotunnus, käyttäjänimi ja salasana. Katso lisätietoja kameran käyttöohjeesta. 2. Napsauta Video-välilehdellä IP-kamerahaku. 3. Kun IP-kamerahaku on etsinyt lähiverkon kamerat, valitse haluamasi kamerat listasta. 4. Täytä kenttiin kameran käyttäjätunnus ja salasana. 5. Napsauta Lisää valitut kamerat. Valitut kamerat lisätään järjestelmään annetulla käyttäjätunnuksella ja salasanalla. MIRASYS VMS 7.0 MIRASYS LTD SIVU 26

27 6. Mikäli järjestelmä ei pysty lisäämään osaa valituista kameroista väärän käyttäjätunnuksen tai salasanan vuoksi, voit toistaa kohdat Napsauta Sulje poistuaksesi IP-kamerahausta. VINKKI: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla kameraa, jonka haluat lisätä tai poistaa. IP-kameran poistaminen: 1. Napsauta Video-välilehdellä IP-kameran nimeä kameralistassa. 2. Napsauta Poista valittu IP-kamera -painiketta ruudun oikeassa alakulmassa. 3. Vahvista poistaminen napsauttamalla OK. KAMERA ASETUSTEN MUOKKAUS Voit muokata jokaisen kameran asetuksia tallentimina System Managerin välilehden Tallennin sivulta Kamerat. Kamera-asetusten avaaminen: Kamera-asetusten muokkaus: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Kamerat. Tunnistetiedot -välilehti näyttää yhteenvedon kamera-asetuksista. Voit muuttaa asetuksia ikkunan alaosassa. Ruutu sisältää seuraavat asetukset: Nro Järjestelmässä olevan kameran numero. Käytössä. Näyttää, onko kamera käytössä (vihreä valintamerkki) tai poissa käytöstä (punainen rasti). Nimi. Kameran nimi. Oletuksena kamerat nimetään Camera 1, Camera 2 ja niin edelleen. Oletusnimen voi muuttaa. Laatu. Kuvantallennuksen laatu (0 100 %). MIRASYS VMS 7.0 MIRASYS LTD SIVU 27

28 Resoluutio. Resoluutio, jolla kuvat tallennetaan. Analogisilla kameroilla vaihtoehdot ovat Normaali, Korkea ja Maksimi. Käsin konfiguroiduille IP-kameroille (lisätietoja kamera-asetusten määrittelemisestä on kohdassa IP-kameroiden lisääminen ja poistaminen) näytetään kolme vaihtoehtoa, joista suurin on kameran tukema maksimiresoluutio. Automaattisen kamerahaun kautta määritellyillä kameroilla vaihtoehtoina ovat kaikki kameran tukemat resoluutiot. Kuvatahti. Tallennuksen kuvatahti kuvina sekunnissa (ips). Kameran ajurin tiedot. Näyttää kameran ajurin tiedot. Lisätietoa kamera-ajurien valinnasta ja vaihtamisesta on kohdassa IP-kameroiden lisääminen ja poistaminen. Kuormitus. Yhteen kaapparikorttiin (tai IP-kamerapalvelimeen) valituilla tallennusnopeuksilla kohdistuva kuormitus. Jos kuormitus ylittää 100 %, ohjelma ei salli asetusten tallentamista. Kameran asetusten muokkaus: 1. Valitse Tunnistetiedot -välilehdestä kamera, jonka asetuksia haluat muokata. VIHJE: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla kameraa, jonka haluat lisätä tai poistaa. 2. Muokkaa kameran tietoja. 3. Tallenna muutokset napsauttamalla OK. HUOMAA: Huomaa, että jos valitset useamman kuin yhden kameran, voit muuttaa vain asetuksia joita kaikki valitut kamerat tukevat. Jos esimerkiksi valitset kolme kameraa, joista vain kaksi tukee H.264-videopakkausta, et voi asettaa H.264-pakkausta valituille kolmelle kameralle. Kameran asetukset Nimi. Kameran nimi. Oletuksena kamerat nimetään Camera 1, Camera 2 ja niin edelleen. Voit muuttaa nimen kuvaamaan paremmin kameran sijaintipaikkaa. Profiilin nimi näkyy käyttäjille Workstation-ohjelmassa. Käytössä. Poista rasti tästä ruudusta, mikäli kameratuloon ei ole liitetty kameraa tai haluat poistaa kameran käytöstä. Pakkaus. Videokuvan pakkauskoodekki, jota käytetään kuvan siirtoon tallentimen ja asiakasohjelmien, sekä IP-kameroiden kohdalla kameran ja MIRASYS VMS 7.0 MIRASYS LTD SIVU 28

29 tallentimen välillä. Analogisten kameroiden kohdalla järjestelmä käyttää pakkauskoodekkina JPEG:iä. IP-kameroiden kohdalla vaihtoehtoina ovat kaikki tallenninohjelmiston ja kameran tukemat koodekit. Tallenninohjelmisto tukee seuraavia koodekkeja: JPEG, MPEG-4 ja H.264. Laatu. Määritä arvo välille %. Korkeammalla arvolla kuvan laatu paranee, mutta kuvatiedoston koko kasvaa. Jos haluat pienentää kuvatiedoston kokoa, valitse matalampi arvo. Matalamman arvon valitseminen heikentää kuitenkin kuvan laatua. 50 % on yleensä riittävä arvo. Langattomilla ja matalakaistaisilla yhteyksillä valitse arvoksi 0 %. Resoluutio. Automaattisen kamerahaun kautta määritellyillä kameroilla vaihtoehtoina ovat kaikki kameran tukemat resoluutiot. Analogisilla kameroilla vaihtoehdot ovat Normaali, Korkea ja Maksimi. Käsin konfiguroiduille IP-kameroille (lisätietoja kamera-asetusten määrittelemisestä on kohdassa IP-kameroiden lisääminen ja poistaminen) näytetään kolme vaihtoehtoa, joista suurin on kameran tukema maksimiresoluutio. Analogisille ja käsin konfiguroiduille IP-kameroille suurin näytettävä resoluutio on kameran tukema maksimiresoluutio. Analogisille ja käsin konfiguroiduille IP-kameroille suurin näytettävä resoluutio on kameran tukema maksimiresoluutio. Toisiksi suurin resoluutio on tavallisesti yksi neljännes maksimiresoluutiosta, ja alin resoluutio on yksi kuudestoistaosa maksimiresoluutiosta. Tämä kuva havainnollistaa analogisten ja käsin konfiguroitujen IP-kameroiden käytettävissä olevia resoluutioita: MIRASYS VMS 7.0 MIRASYS LTD SIVU 29

30 Käytettävissä olevat resoluutiot analogisille ja käsin konfiguroiduille IP-kameroille. A. Maksimi B. Korkea C. Normaali Tallennuksen kuvatahti. Määritä tallennuksen kuvatahti. Suurin mahdollinen kuvatahti riippuu videostandardista ja kameratyypistä. Yleinen kuvaus. Tähän voit kirjoittaa kanavan kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Ylläpitäjän kuvaus. Voit kirjoittaa tähän kameran kuvauksen. Kuvaus näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. Monisuoratoisto. Lisätietoja on kohdassa Monisuoratoisto. Viitekuva. Viitekuva on kamerasta kaapattu kuva, jonka avulla kameroiden tunnistaminen on helpompaa. Sen lisäksi käyttäjät voivat Workstation-ohjelmassa vertailla videonäkymää viitekuvaan varmistaakseen, että kamera on suunnattu oikein. Voit vaihtaa viitekuvaa napsauttamalla Kaappaa kuva-painiketta. Poista viitekuva napsauttamalla Poista kuva -painiketta. Kuvatahtien optimointi Reaaliaikaisen videokuvan esittäminen paikallisesti kuormittaa tietokoneen prosessoria järjestelmän pakatessa ja purkaessa videokuvaa. Myös videokuvan tallentaminen vaatii prosessoritehoa. Mikäli tallenninta käytetään vain videokuvan tallentamiseen eikä reaaliaikaiseen seuraamiseen, tietokoneen prosessoriteho riittää suurempaan kuvatahtiin videokuvaa tallentaessa. HUOMAA: Paikallinen seuraaminen suoraan kaappauskortilta (pakkaamattoman raakavideokuvan seuraaminen) ei kuormita tietokoneen prosessoria. Mikäli paikallinen seuraaminen tapahtuu suoraan kaappauskortilta, voit käyttää oletusasetusta Paikallinen käyttö 50 % / Verkkokäyttö 50 % kuvatahdin optimointiin. Seuraa alla olevia suosituksia löytääksesi sopivat asetukset: Mikäli reaaliaikaista videokuvaa seurataan pääasiassa tallentimelta eikä tallennin tue suoraa seuraamista kaappauskortilta, aseta arvoiksi Paikallinen käyttö 100 % / Verkkokäyttö 0 %. Tämä mahdollistaa kuvan seuraamisen useammasta kamerasta samanaikaisesti. Mikäli reaaliaikaista videokuvaa seurataan vain verkon yli asiakastietokoneilta, aseta arvoiksi Paikallinen käyttö 0 % / Verkkokäyttö 100 %. Tämä antaa jopa 50 % lisäresursseja videokuvan tallentamiseen. MIRASYS VMS 7.0 MIRASYS LTD SIVU 30

31 Mikäli reaaliaikaista videokuvaa seurataan sekä paikallisesti että verkon yli, saatat joutua kokeilemaan eri arvoja löytääksesi sopivat asetukset. Oletusasetusten arvot ovat Paikallinen käyttö 50 % / Verkkokäyttö 50 %. Mikäli reaaliaikaisen videokuvan seuraamisessa on ongelmia, vedä liukusäädintä vasemmalle vapauttaaksesi enemmän resursseja videokuvan seuraamiseen. Kuormitus yhteensä. Tallentimeen valituilla tallennusnopeuksilla kohdistuva kokonaiskuormitus. Jos kuormitus ylittää 100 %, asetuksia ei voi tallentaa. Kiintolevyn kuormitus. Tallentimen kiintolevyihin valituilla tallennusnopeuksilla kohdistuva kokonaiskuormitus. Kuormitus on arvio joka perustuu kiintolevyjen keskimääräiseen kuormitukseen. Kuormitukseen tulee suhtautua vain arviona. Se ei takaa, ettei yksittäisen kiintolevyn kuormitus voisi poikkeustilanteessa ylittää keskiarvoa. Määriteltyäsi kuvatahtien optimoinnin videokuvan paikallisen tai etäseuraamisen mukaisiksi napsauta Optimoi-painiketta. Järjestelmä asettaa tallennuksen kuvatahdin korkeimpiin mahdollisiin arvoihin. LIIKKEENTUNNISTUS Jokaisella kameralla on liikkeentunnistuksen oletusmaski. Oletusmaskia käytettäessä järjestelmä tunnistaa liikkeen koko kuva-alalta. HUOMAA: Oletusmaskia ei voi muokata. Oletusmaskin lisäksi jokaiselle kameralle voi olla neljä lisämaskia. Kamera-asetusten Ajastin -välilehdellä ja hälytysasetusten Ajastin -välilehdellä voit valita viikon jokaiselle tunnille käyttöön eri maskin. Maski sisältää seuraavat parametrit: Valitut alueet. Järjestelmä tunnistaa liikkeen punaiseksi maalatuilla alueilla. Liikkeentunnistuksen herkkyys. Liikkeen vähimmäismäärä. Maskin muokkaaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Kamerat. MIRASYS VMS 7.0 MIRASYS LTD SIVU 31

32 3. Valitse kamera Liikkeentunnistus-välilehden listalta. 4. Napsauta maskia, jota haluat muokata. 5. Muuta maskin nimeä napsauttamalla Muuta maskin nimi ja kirjoita maskille uusi nimi. 6. Maalaa punaiseksi alueet, joilla haluat järjestelmän havaitsevan liikkeen ja poista punainen alueilta, joilla et halua tarkkailla liikettä. Käytä kynää tai muita piirtotyökaluja. Käytä esimerkiksi Pyyhekumia poistaaksesi punainen alueilta, joilla tapahtuvan liikkeen haluat jättää huomiotta. 7. Määritä tunnistuksen herkkyys. 8. Määritä vaadittava liikkeen vähimmäismäärä. 9. Valitse liikkeentunnistusmenetelmä: vertaileva, mukautuva tai hermeneuttinen. 10. Testaa asetukset napsauttamalla Liikelaskuri päälle/pois -painiketta. Havaittu liike näkyy kuvassa punaisena, ja laskurin lukema kasvaa aina, kun liikettä havaitaan. Säädä tunnistuksen herkkyyttä ja vaadittavaa liikkeen määrää tarpeen mukaan. Huomaa, että piirtotyökaluja ei voi käyttää testaustilassa. Piirtotyökalut Työkalu Nimi Kuvaus Kynä Pyyhekumi Lasso Käytä määrittämään liikkeentunnistusalue. Valitse kynän koko napsauttamalla jotakin työkalun koon valintapainikkeista (suuri, keskikoko, pieni). Käytä poistamaan alueet, joita et halua mukaan. Valitse pyyhekumin koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Käytä valitaksesi alueita suorien viivojen avulla. Jos kynä on valittuna, tämän työkalun käyttö suurentaa valittuja alueita. Jos pyyhekumi on valittuna, tämä työkalu pienentää valintaa. Napsauta kuvan kohtaa, josta haluat aloittaa MIRASYS VMS 7.0 MIRASYS LTD SIVU 32

33 valinnan. Napsauta uudelleen, kun haluat kiinnittää ääriviivan ja muuttaa suuntaa. Päätä valinta napsauttamalla aloituskohtaa. Valittu alue maalautuu punaiseksi, tai punainen väri poistetaan. Täytä/tyhjennä Käännä vastakkaiseksi Työkalun koko Jos kynä on valittuna, tämän painikkeen napsauttaminen valitsee koko kuva-alueen. Jos valittuna on pyyhekumi, tämän painikkeen napsauttaminen poistaa kaikki valinnat. Kääntää valitut ja valitsemattomat alueet vastakkaisiksi. Joskus on helpompaa valita alue, jota et halua maskiin, ja kääntää sitten valinta vastakkaiseksi. Napsauta jotakin painikkeista valitaksesi kynän tai pyyhekumin koon (suuri, keskikoko, pieni). Herkkyys ja määrä Järjestelmä tunnistaa liikkeen, kun: Pikseleiden muutos ylittää sallitun rajan (Herkkyys). Vaadittu pikselimäärä muuttuu (Määrä). Jos kuvassa on paljon taustakohinaa, kuten valaistuksen muutoksia, vähennä herkkyyttä vetämällä liukusäädintä vasemmalle tai lisää sallitun liikkeen määrää vetämällä liukusäädintä oikealle. Liikkeentunnistuksen kuvatahti Määrittää liikkeentunnistuksessa käytetyn kuvatahdin. Käyttääksesi oletusarvoista liikkeentunnistuksen kuvatahtia: Valitse Käytä oletusarvoa. Muuttaaksesi liikkeentunnistuksen kuvatahtia: Tyhjennä Käytä oletusarvoa -valintaruutu. Määritä liukusäätimestä haluamasi liikkeentunnistuksen kuvatahti. MIRASYS VMS 7.0 MIRASYS LTD SIVU 33

34 HUOMAA: Mikäli tuettuna on vain yksi kuvatahti, liukusäädin ei ole käytettävissä. Liikkeentunnistusmenetelmä Voit käyttää yhtä seuraavista kolmesta liikkeentunnistusalgoritmista: Vertaileva liikkeentunnistus Mukautuva liikkeentunnistus Hermeneuttinen liikkeentunnistus Vertaileva tunnistus vertaa kuvaa sitä edeltävään kuvaan. Jos erot ylittävät asetetut rajat, järjestelmä tunnistaa liikkeen. Vertaileva liikkeentunnistus sopii käytettäväksi useimmissa tilanteissa. Jos kuitenkin taustalla on paljon liikettä, kuten sadetta, liikkuvia lehtiä tai valaistuksen muutoksia, käytä mukautuvaa liikkeentunnistusta. Mukautuva tunnistus vertaa jokaista kuvaa taustakuvaan. Järjestelmä oppii taustakuvan ja siihen sisältyvän liikkeen automaattisesti. Siten järjestelmä ei tulkitse esimerkiksi liikkuvia lehtiä liikkeeksi. Jos yli puolet kuvan pikseleistä muuttuu, järjestelmä päättelee lisäksi, että valaistusolosuhteet ovat muuttuneet. Silloin se nollaa viitekuvan ja alkaa opetella sitä uudelleen. HUOMAA: Taustakuvan opetteleminen voi kestää jonkin aikaa. Hermeneuttinen tunnistus on edistynyt menetelmä joka sopii erinomaisesti haastaviin sääolosuhteisiin (esim. sade, häiriörikas tausta, liikenne) sekä tilanteisiin, joissa käytetään ulkoisia videoanalyysityökaluja (VCA). Menetelmää käytettäessä tulee huomioida, että se on huomattavan raskas ja tarvitsee merkittävästi muita enemmän prosessoriaikaa muihin menetelmiin nähden. Laskuri Voit kokeilla liikkeentunnistusasetuksia laskurin avulla. Laskuri näyttää ruudulla järjestelmän havaitseman Liikemukaisen liikkeen ja laskee liikettä sisältävien kuvien määrän. Laskurin käyttäminen: 1. Napsauta Liikelaskuri päälle/pois -painiketta. 2. Muokkaa liikkeentunnistusasetuksiaherkkyys-, Määrä- ja Liikkeentunnistuksen kuvatahti -kentissä yllä neuvotun mukaisesti. HUOMAA: Laskurin ollessa käynnissä Määrä -kentän oikeassa MIRASYS VMS 7.0 MIRASYS LTD SIVU 34

35 reunassa on ylimääräinen arvo. Tämä arvo sisältää muuttuneiden pikselien prosentuaalisen määrän koko kuvasta. 3. Napsauta Liikelaskuri päälle/pois -painiketta pysäyttääksesi laskurin. HUOMAA: Voit napsauttaa Nollaa laskuri -painiketta nollataksesi kohdan Liike. VCA Jos ohjelmistolisenssi sisältää VCA-ominaisuudet, voi asetuksia hallita kamerakohtaisesti VCA ominaisuus -välilehdeltä. Lisenssistä riippuen välilehdeltä voi kytkeä tiettyjä VCA-ominaisuuksia päälle ja pois päältä. MIRASYS VMS 7.0 MIRASYS LTD SIVU 35

36 VCA-ominaisuus-välilehti Normaalissa tilassa välilehti sisältää seuraavat VCA-ominaisuudet: Liiketiedot: Sisäiset VCA-liiketiedot, tietojen keräys, liikkeenseuranta ja -korostaminen. Katsottavissa visualisoidussa muodossa Mirasys Spotter Windowsissa (ei saatavilla Workstationissa). VCA: Kytkee täydet ulkoiset VCA-ominaisuudet päälle. Asetukset määritetään erillisellä VCA Configurator -sovelluksella. Katsottavissa visualisoidussa muodossa Mirasys Spotter Windowsissa (ei saatavilla Workstationissa). ANPR: Automaattinen rekisterinumeroiden tunnistus. Asetukset määritetään erillisellä ANPR+ -sovelluksella. MIRASYS VMS 7.0 MIRASYS LTD SIVU 36

37 Huomaathan, että VCA-ominaisuudet ovat käytettävissä vain, jos lisenssi sallii ne. Jotkin VCA-ominaisuudet on määriteltävä ulkoisten sovellusten avulla. YKSITYISYYSMASKIT Yksityisyysmaskit ovat kamerapohjaisia alueita joilta ei tallenneta tai esitetä kuvaa: Kuvadataa yksityisyysmaskin alueelta ei välitetä kameralta tallentimelle. Katso kamerasi valmistajan asiakirjat saadaksesi lisätietoja siitä, tukeeko kamerasi tätä ominaisuutta. Yksityisyysmaskeja voi luoda, muokata ja poistaa Yksityisyysmaskit-välilehdellä. Yksityisyysmaskit-välilehti Yksityisyysmaskin lisääminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Kamerat. 3. Valitse kamera Yksityisyysmaskit-välilehden listalta. 4. NapsautaLisää yksityisyysmaski (Privacy Zone). MIRASYS VMS 7.0 MIRASYS LTD SIVU 37

38 5. Maalaa yksityisyysmaski kameran kuva-alueelle. Vastaluotu yksityisyysmaski esitetään kuvaruudulla vaaleanharmaana. Voit muokata maskin kokoa ja liikuttaa sitä "raahaamalla". 6. Toista kohdat 1-3 luodaksesi uusia yksityisyysmaskeja. 7. Napsauta OK. HUOMAA: Mikäli valittu kamera ei tue yksityisyysmaskeja, maskien lisäämiseen liittyvät toiminnot ovat poissa käytöstä. Yksityisyysmaskin poistaminen: 1. Valitse kamera Yksityisyysmaskit-välilehden listalta. 2. Valitse yksityisyysmaski kameran kuva-alueelta. 3. Napsauta Poista yksityisyysmaski (Privacy Zone). 4. Napsauta OK. Kaikkien yksityisyysmaskien poistaminen: 1. Valitse kamera Yksityisyysmaskit-välilehden listalta. 2. Napsauta Poista kaikki yksityisyysmaskit (Privacy Zones). 3. Napsauta OK. AJASTIN (VIDEO) Kun olet avannut Kamerat-sivun yllä olevien ohjeiden mukaisesti, voit muokata kameran tallennusaikataulua. Oletuksena tallennin tallentaa kuvaa, kun järjestelmä tunnistaa liikettä kameran kuva-alassa. Voit kuitenkin määrittää erilaiset asetukset viikon jokaiselle tunnille. Voit esimerkiksi käyttää päivällä ja yöllä erilaisia liikkeentunnistusmaskeja. Määritä ensin tavallinen viikkoaikataulu Viikkokalenteri-välilehdellä, ja mikäli tarpeen, määritä sitten erityispäivien aikataulut Erityispäivät-välilehdellä. Valittavina ovat seuraavat vaihtoehdot: Ei. Videokuvaa ei tallenneta. Mahdolliset hälytykset kuitenkin tallennetaan. Hälytysasetuksia muokataan kohdassa Asetukset. MIRASYS VMS 7.0 MIRASYS LTD SIVU 38

39 Jatkuva. Kamera tallentaa kaikki kuvat. Tämä vaihtoehto vaatii paljon kiintolevytilaa. Oletusmaski. Kamera tallentaa kuvaa käyttäen liikkeentunnistuksen oletusmaskia ja oletusparametreja. Käyttäjän määrittelemä maski. Kamera tallentaa kuvaa käyttäen käyttäjän määrittelemää maskia. Jokaisella kameralla voi olla enintään neljä käyttäjän määrittelemää maskia. Säännöllisen aikataulun määrittäminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Kamerat. 3. Valitse kamera kameraluettelosta. 4. Napsauta Viikkokalenteri-välilehdellä vaihtoehtoa, jonka haluat ottaa käyttöön, ja napsauta sitten tunteja, jotka haluat muuttaa. VINKKI: Voit muuttaa useamman tunnin samanaikaisesti hiirellä vetämällä. Voit myös napsauttaa ensimmäistä solua ja sitten vaihtonäppäin (SHIFT) painettuna napsauttaa alueen viimeistä solua. Jos haluat muuttaa kaikki sarakkeen tai rivin tunnit, napsauta sarakkeen tai rivin otsikkoa. Jos haluat muuttaa viikon kaikki tunnit, napsauta tuntisarakkeen yläpuolella olevaa aluetta (viikonpäivät-otsikkorivin vasemmalla puolella). Kameran aikataulun kopioiminen kaikille kameroille: Voit kopioida valitun kameran aikataulun järjestelmän kaikille kameroille. 1. Napsauta Kopioi kalenteri. 2. Vahvista kopiointi napsauttamalla OK. Aikataulun asettaminen erityispäiville: Voit asettaa erityispäiville erilaiset tallennusaikataulut. Voit käyttää kohdassa Viikkokalenteri olevaa päiväaikataulua tai käyttäjän määrittelemää aikataulua. 1. Valitse vuosi ja kuukausi Erityispäivät-välilehdeltä. 2. Napsauta vasemmassa ruudussa aikataulua, jonka haluat ottaa käyttöön, ja napsauta sitten erityispäiviä kalenterissa. MIRASYS VMS 7.0 MIRASYS LTD SIVU 39

40 Käyttäjän määrittämän aikataulun lisääminen: 1. Napsauta Lisää aikataulu. Näyttöön tulee Lisää aikataulu -valintaikkuna. 2. Kirjoita aikataululle nimi. 3. Napsauta maskia, jonka haluat ottaa käyttöön, ja napsauta sitten kellonaikoja, joihin haluat liittää maskin. 4. Napsauta OK. Käyttäjän määrittelemän aikataulun muokkaaminen: 1. Valitse aikataulu ja napsauta Aikataulun muokkaus. 2. Muokkaa aikataulua ja napsauta OK. Käyttäjän määrittelemän aikataulun poistaminen: Valitse aikataulu vasemmasta ruudusta ja napsauta Poista aikataulu. Alkuperäisen aikataulun palauttaminen: Napsauta Palauta ja napsauta sitten päivää, jonka haluat palauttaa. MONISUORATOISTO (MULTI STREAMING) Monisuoratoisto (multi-streaming)mahdollistaa useamman videolähdön saannin yhdestä kamerasta. Tämän ominaisuuden avulla voi käyttää erillisiä videolähtöjä sekä tallentamiselle, katsomiselle että etätoistolle. Katso kamerasi valmistajan asiakirjat saadaksesi lisätietoja siitä, tukeeko kamerasi tätä ominaisuutta. Tämä ominaisuus on määriteltävä System Managerissa. Monisuoratoisto määritellään Mirasysin System Managerissa kohdasta kamera-asetukset: MIRASYS VMS 7.0 MIRASYS LTD SIVU 40

41 Noudata seuraavia ohjeita määritelläksesi monisuoratoiston System Managerissa: 1. Valitse yhteensopiva kamera ja mene kameran asetusvalikkoon. 2. Klikkaa Monisuoratoisto päälle. 3. Määritä välilehdet Tallennuslaatu, Katselulaatu ja Suoratoisto. Suoratoisto-välilehti on määriteltävä vain Etätyöasemaa käytettäessä (katso alla). ETÄTYÖASEMA Joissain tapauksissa on tarve avata sama videolähde eri paikoissa ja eri kuvanlaaduilla. Esimerkiksi ulkopuolista ja hitaalla verkkoyhteydellä varustettua käyttöä varten saatetaan tarvita eri kuvanlaatu kuin tietoturvakeskusta varten. Etätyöasemaominaisuuden avulla käyttäjä voi avata kamerasta "ensisijaisen" videolähteen lisäksi erilaatuisella kuvalla varustetun videolähteen. Katso kamerasi valmistajan asiakirjat saadaksesi lisätietoja siitä, tukeeko kamerasi tätä ominaisuutta. Tämä ominaisuus on määriteltävä System Managerissa sekä käytettävän etätyöaseman Workstation/Gateway XML -asetuksissa. Mirasys System Managerissa etätyöasema määritellään kamera-asetusten kohdasta monisuoratoisto (katso Monisuoratoisto saadaksesi lisätietoja). MIRASYS VMS 7.0 MIRASYS LTD SIVU 41

42 Noudata seuraavia ohjeita määritelläksesi etätyöaseman System Managerissa: 1. Valitse yhteensopiva kamera ja mene kameran asetusvalikkoon. 2. Klikkaa Monisuoratoisto päälle. 3. Määrittele Suoratoisto-välilehti vastaamaan työaseman vaatimuksia. Noudata seuraavia ohjeita määritelläksesi etätyöaseman Workstation XML -tiedostot: 1. Avaa XML-tiedosto. a. Workstation: C:\Users\[USERNAME]\AppData\Roaming\DVMS\workstation\6. 0.0\Workstation.exe.config b. Gateway: C:\Program Files (x86)\dvms\gateway\servicelauncher.exe.config 2. Etsi ja muokkaa seuraavaa merkkijonoa: <add key="videostreamtype" value="live"/><!-- Mahdolliset arvot: Live, Remote --> Korvaa teksti Live tekstillä Remote kytkeäksesi etätoiston päälle. Huomaa: Tässä kohdassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. HUOMAA: Tämän ominaisuuden käyttöä suositellaan vain edistyneille käyttäjille. XML-tiedostot ovat erittäin alttiita kirjoitusvirheille. Pienikin kirjoitusvirhe voi johtaa tuhoisiin virheisiin. Mirasys ei ota vastuuta tiedostojen muokkaamisesta johtuvista XML-virheistä. EDGE STORAGE TALLENNUSOMINAISUUS Edge storage -tallennusominaisuus mahdollistaa tallennuksen jatkumisen verkon häiriöiden aikana. Jos verkossa on häiriö, voidaan video tallentaa kameran SD-muistikortille. Kun verkkoyhteys avataan uudelleen, lähetetään video kameran SD-muistikortilta tallentimeen. Katso kamerasi valmistajan asiakirjat saadaksesi lisätietoja siitä, tukeeko kamerasi tätä ominaisuutta. Tämä ominaisuus määritellään pelkästään kameran omassa asetusohjelmassa, eikä sitä varten tarvitse tehdä muutoksia System Managerissa. Saadaksesi lisätietoja Edge storage -tallennuksen kytkemisestä päälle katso kamerasi ohjekirja. MIRASYS VMS 7.0 MIRASYS LTD SIVU 42

43 MULTICASTING Kun yksittäinen Workstation-videolähde avataan useamman kerran, kohdistuu tallentimeen ja verkkoon tarpeeton kuorma, sillä jokaista videolähdettä pidetään erillisenä kokonaisuutena. Multicastingin avulla voidaan avata yksi videolähde ja lähettää se useammille työasemille samanaikaisesti. Multicastia käytettäessä jokaisen videokanavan videolähde lähetetään LAN-verkkoon vain kerran. Kaikki LAN-verkossa olevat sovellukset voivat vastaanottaa yksittäisen videolähteen, joten verkon kaistaa käytetään paljon vähemmän kuin lähetettäessä videota jokaiselle sovellukselle erikseen. Tämä ominaisuus on määriteltävä System Managerissa sekä verkkoasetuksissa. Saadaksesi lisätietoja multicastingin kytkemisestä päälle katso kamerasi ohjekirja. Kysy tietoja multicasting-tuen kytkemisestä päälle verkkotasolla verkkoinfrastruktuurisi ylläpitäjältä. Noudata seuraavia ohjeita määritelläksesi multicastingin System Managerissa: MIRASYS VMS 7.0 MIRASYS LTD SIVU 43

44 1. Vaihda tallentimen yleisistä asetuksista protokolla "Ei määritetä" protokollaksi "RTP Multicast". 2. Muokkaa multicast-osoite. 3. Toista vaiheet 1-2 kaikille järjestelmän tallentimille. Huomaa: Jokaisen multicast-osoitteen on oltava eri. MIRASYS VMS 7.0 MIRASYS LTD SIVU 44

45 KUUNTELE ÄÄNET AUDIOLAITTEIDEN LISÄYS, MUOKKAUS JA POISTO Järjestelmä tukee kolmea eri perusäänikomponenttia: yksisuuntaiset analogiset ja IP-audiokanavat, kaksisuuntaiset IP-audiokanavat sekä yksi audioyhteyskanava. Lisätietoja komponenttityypeistä on kohdassa Audioasetukset. Audiolaitteiden määrittäminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Ääni. 3. Valitse kaappausajuri luettelosta. 4. Valitse jokin seuraavista vaihtoehdoista: Mono. Valitse, jos käytät kahta monofonista kanavaa. Stereo. Valitse, jos yhdistät kaksi monofonista kanavaa yhdeksi stereofoniseksi kanavaksi. 5. Napsauta OK. HUOMAA: IP-kameraan pohjautuvat IP-audion tulo- ja lähtökanavat lisätään järjestelmään ensisijaisesti käyttäen automaattisia kameranetsintätoimintoja (saadaksesi lisätietoja katso kohta IP-kameroiden lisääminen ja poistaminen). Jos IP-kameraan pohjautuvaa audiokanavaa ei voida lisätä kameranetsintätoimintoja käyttäen tai jos kanava halutaan lisätä myöhemmin, seuraa yllä olevia ohjeita sen lisäämiseksi. Audiolaitteen asentaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Ääni. 3. Napsauta Muokkaa äänikanavaa -painiketta ruudun oikeassa alakulmassa. Näytölle ilmestyy Audioasetusten konfigurointi-valintaikkuna. 4. Muokkaa tietoja. 5. Napsauta OK. MIRASYS VMS 7.0 MIRASYS LTD SIVU 45

46 Audiolaitteen poistaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Ääni. 3. Valitse välilehden oikeasta alakulmasta Poista listan viimeinen audiokanava. HUOMAA: Et voi poistaa audiolaitetta listan keskeltä. Voit poistaa aina vain viimeisimmäksi lisätyn audiolaitteen. 4. Audiolaitelistan viimeinen laite poistetaan tallentimelta. AUDIOASETUKSET Järjestelmä tukee kolmea eri perusäänikomponenttia: Yksisuuntaiset analogiset ja IP-audiokanavat: Näihin kuuluvat pääasiassa kamerapohjaiset ja erilliset mikrofonit. Kaksisuuntaiset IP-audiokanavat: Kaksisuuntaiset IP-audiokanavat vaativat IP-kameran, jossa on audion lähtö- ja tulokanavat. Kaksisuuntaisia IP-audiokanavia käytetään kamerapaikan ja Workstation-ohjelman väliseen viestintään. Vain yhtä Workstation-ohjelmaa voidaan käyttää viestintään yhdellä kertaa, mutta muut ohjelmat voivat kuunnella kanavaa samanaikaisesti ja jatkaa yhteydenpitoa, jos tarpeen. Kaikki kaksisuuntaisen IP-audiokanavan läpi kulkeva viestintä tallennetaan järjestelmään. Yksi audioyhteyskanava: Vanhempi yhteysmalli. Jokainen järjestelmä sisältää yhden yhteyskanavan. Audioyhteyskanavan käytön haittapuoli on se, että signaali ohittaa tallentimen, joten viestintää ei tallenneta järjestelmään. YLEISET ASETUKSET Kaikkien audiokanavien perusasetukset on lueteltu Ääni-sivun välilehdellä Tunnistetiedot: Nro Äänikanavan numero. Käytössä. Näyttää, onko kanava käytössä vai poissa käytöstä. Nimi. Kanavan nimi. MIRASYS VMS 7.0 MIRASYS LTD SIVU 46

47 Mono / stereo. Näyttää, onko kanava monofoninen vai stereofoninen. Äänen pakkaus. Näyttää, onko äänen pakkaus käytössä vai poissa käytöstä. Valintamerkki osoittaa, että äänen pakkaus on käytössä. Kaappauskortin ajuri. Näyttää käytössä olevan kaappariajurin. Valitse ajuri kohdasta Laitteistoasetukset. Yleisten asetusten muuttaminen: 1. Valitse kanava luettelosta. 2. Voit muuttaa seuraavia asetuksia ikkunan alaosassa: Nimi. Kanavan nimi. Käytössä. Valitse ottaaksesi kanavan käyttöön. Poista kanava käytöstä poistamalla valintamerkki ruudusta. Viiveaika. Viiveajalla voit säätää audion ja muiden laitteiden synkronointia. Viiveajalla voidaan esimerkiksi optimoida huulten liikkeiden ja äänen synkronointi. Äänen pakkaus. Valitse käyttääksesi äänen pakkausta. Pakatut äänitiedostot vaativat vähemmän kiintolevytilaa, mutta äänen laatu on hieman heikompi. Poista äänen pakkaus käytöstä poistamalla valintamerkki ruudusta. Yleinen kuvaus. Tähän voit kirjoittaa kanavan kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Ylläpitäjän kuvaus. Tähän voit kirjoittaa kanavan kuvauksen, joka näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. ÄÄNENTUNNISTUS Määritä äänentunnistuksen ylä- ja alarajat Ääni-sivun välilehdellä Äänentunnistus. Järjestelmä tallentaa ääntä, kun äänitaso ylittää ylärajan. Voit lisäksi määrittää järjestelmän hälyttämään, kun äänitaso ylittää ylärajan tai alittaa alarajan. Rajojen määrittäminen: 1. Valitse audiokanava luettelosta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 47

48 2. Napsauta Laskuri päälle/pois. Yläraja- ja Alaraja-ilmaisimet näyttävät audiotason, ja laskureita kasvatetaan aina, kuin äänentunnistus aktivoituu. Ylälaskurin lukema kasvaa, kun äänitaso ylittää ylärajan. Alemman laskurin lukema kasvaa, kun äänitaso alittaa alarajan. 3. Määritä yläraja niin, että äänitaso pysyy normaalioloissa rajan alapuolella. Äänentunnistus aktivoituu, kun raja ylittyy. 4. Määritä alaraja niin, että äänitaso pysyy normaalioloissa rajan yläpuolella. Äänentunnistus aktivoituu, kun raja alittuu. 5. Nollaa laskurit nollauspainikkeilla. 6. Testaa asetukset napsauttamalla Laskuri päälle/pois -painiketta. 7. Tallenna asetukset napsauttamalla OK. Äänentunnistuksen rajat. A. Äänitaso B. Alaraja C. Yläraja. Voit säätää äänenvoimakkuutta ja myös mykistää audiokanavan. Näitä asetuksia ei tallenneta, ne ainoastaan muuttavat toistettavan äänen ominaisuuksia. Mykistä. Mykistää audiokanavan. Säädä äänentasoa. Säätää äänenvoimakkuutta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 48

49 AJASTIN (AUDIO) Oletuksena ääntä tallennetaan, kun havaittu äänenvoimakkuus ylittää äänentunnistuksen oletustason (Yläraja). Voit halutessasi määrittää jokaiselle audiokanavalle erilaisen tallennusaikataulun. Määritä ensin tavallinen viikkoaikataulu Viikkokalenteri-välilehdellä, ja mikäli tarpeen, määritä sitten erityispäivien aikataulut Erityispäivät-välilehdellä. Voit määrittää erilaiset tallennusasetukset viikon jokaiselle tunnille. Valittavina ovat seuraavat vaihtoehdot: Ei. Ääntä ei tallenneta. Mahdolliset hälytykset kuitenkin tallennetaan. Jatkuva. Kaikki ääni tallennetaan. Äänentunnistus. Ääntä tallennetaan, kun mitattu äänenvoimakkuus ylittää rajan Yläraja. Aseta raja Äänentunnistus-välilehdellä. Säännöllisen aikataulun määrittäminen: 1. Valitse audiokanava Viikkokalenteri -välilehden pudotusvalikosta. 2. Napsauta vaihtoehtoa, jonka haluat ottaa käyttöön, ja napsauta sitten tunteja, jotka haluat muuttaa. VINKKI: Voit muuttaa useamman tunnin samanaikaisesti hiirellä vetämällä. Voit myös napsauttaa ensimmäistä solua ja sitten vaihtonäppäin (SHIFT) painettuna napsauttaa alueen viimeistä solua. Jos haluat muuttaa kaikki sarakkeen tai rivin tunnit, napsauta sarakkeen tai rivin otsikkoa. Jos haluat muuttaa viikon kaikki tunnit, napsauta tuntisarakkeen yläpuolella olevaa aluetta (viikonpäivät-otsikkorivin vasemmalla puolella). Voit asettaa erityispäiville erilaiset tallennusaikataulut. Voit käyttää kohdassa Viikkokalenteri olevaa päiväaikataulua tai käyttäjän määrittelemää aikataulua. Audiolaitteen aikataulun kopioiminen kaikille kameroille: Voit kopioida valitun audiolaitteen aikataulun järjestelmän kaikille kameroille. 1. Napsauta Kopioi kalenteri. 2. Vahvista kopiointi napsauttamalla OK. MIRASYS VMS 7.0 MIRASYS LTD SIVU 49

50 Aikataulun asettaminen erityispäiville: Voit asettaa erityispäiville erilaiset tallennusaikataulut. Voit käyttää kohdassa Viikkokalenteri olevaa päiväaikataulua tai käyttäjän määrittelemää aikataulua. 1. Valitse vuosi ja kuukausi Erityispäivät-välilehdeltä. 2. Valitse vasemmalla olevasta luettelosta päiväaikataulu, jota haluat käyttää erityispäiville. 3. Napsauta sitten kalenterista päivää, jolle haluat asettaa erityisaikataulun. Käyttäjän määrittämän aikataulun lisääminen: 1. Napsauta Lisää aikataulu. 2. Kirjoita aikataululle nimi. 3. Napsauta tallennusvaihtoehtoa, jonka haluat ottaa käyttöön, ja napsauta sitten tunteja, jotka haluat muuttaa. Jos haluat muuttaa useita tunteja kerrallaan, pidä vaihtonäppäintä (SHIFT) painettuna. Käyttäjän määrittelemän aikataulun muokkaaminen: 1. Valitse aikataulu ja napsauta Aikataulun muokkaus. 2. Muokkaa aikataulua ja napsauta OK. Käyttäjän määrittelemän aikataulun poistaminen: Valitse aikataulu vasemmasta ruudusta ja napsauta Poista aikataulu. Alkuperäisen aikataulun palauttaminen: Napsauta Palauta ja napsauta sitten päivää, jonka haluat palauttaa. AUDIOYHTEYSLAITTEISTON ASETUKSET Aseta Audioyhteys-välilehdellä tallentimen käyttämät kaappaus- ja toistolaitteet. Etätietokoneilla järjestelmä käyttää Windowsin oletuslaitteita. Audioyhteyskanavien asetusten määrittäminen: Valitse Audioyhteys-välilehdellä kaappausajuri audiosyöttölaitteelle ja sitten äänen toistamiseen käytettävä toistolaite. MIRASYS VMS 7.0 MIRASYS LTD SIVU 50

51 AUDIOYHTEYSASETUKSET Voit yhdistää tallentimeen soittopainikkeen, mikrofonin ja kaiuttimen ja käyttää niitä ovi- tai porttipuhelimena. Jokaisella tallentimella on yksi audioyhteyskanava. Ääni välitetään TCP/IP-verkossa. Kun soittopainiketta painetaan, järjestelmä lähettää soittosignaalin Workstation-ohjelmaan. Signaali näkyy käyttäjän työpöydällä animoituna puhelinkuvakkeena ja kuuluu soittoäänenä. Käyttäjä voi sen jälkeen vastata puheluun, jolloin hänen ja soittopainikkeen painajan välille syntyy suora kaksisuuntainen yhteyskanava. Käyttäjä voi avata yhteyskanavan myös ilman soittosignaalia. Laitteiden liittäminen: 1. Liitä soittopainike tai vastaava laite johonkin tallentimen digitaalituloista. 2. Liitä mikrofoni ja kaiutin tallentimeen ja käyttäjän työasemaan. Audioyhteyden asentaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Audioyhteys. 1. Valitse kaappausajuri ja toistolaite. 2. Kirjoita kohdassa Audioyhteysasetukset yhteyskanavalle nimi (tai käytä oletusnimeä). 3. Kirjoita kanavalle yleiskuvaus ja järjestelmänhallintakuvaus. Yleiskuvauksen näkevät kaikki käyttäjät, mutta järjestelmänhallintakuvauksen vain järjestelmänvalvojat. 4. Valitse digitaalitulo, johon soittopainike on liitetty. MIRASYS VMS 7.0 MIRASYS LTD SIVU 51

52 I/O LAITTEET I/O LAITTEIDEN (DIGITAALITULOJEN JA LÄHTÖJEN) ASETUKSET I/O-laitteiden asetuksissa voit lisätä ja poistaa digitaalituloja ja -lähtöjä ja muokata näiden asetuksia. Seuraavissa kohdissa kerrotaan kuinka I/O-laitteiden asetukset määritetään. HUOMAA: Ohjelmiston mukana tulevien I/O-laiteajureiden lisäksi järjestelmään voidaan lisätä uusia I/O-laitteita asentamalla näille ajurit System Managerin kautta. Lisätietoa ajureiden asentamisesta on kohdassa Ajureiden asentaminen. AJURIT Ohjelmiston mukana tulevien I/O-laiteajureiden lisäksi järjestelmään voidaan lisätä uusia I/O-laitteita asentamalla näille ajurit System Managerin kautta. Lisätietoa ajureiden asentamisesta on kohdassa Ajureiden asentaminen. Kun I/O-laitteen ajuri on asennettu järjestelmään, laite voidaan ottaa käyttöön Ajurit-välilehdeltä. /O-laitteen käyttöönotto: 1. Mikäli tarpeen, asenna ajuri kuten kohdassa Ajureiden asentaminenneuvotaan. 2. Avaa Tallentimet-välilehti. 3. Avaa oikea tallennin ja avaa sen valikosta sivu I/O-laitteet. 4. Napsauta Lisää I/O-ajuri -painiketta ruudun oikeassa alakulmassa. 5. Valitse ajuri Malli-valikosta. 6. Määritä laitteen asetukset Ominaisuudet-kenttään. 7. Tallenna asetukset napsauttamalla OK. HUOMAA: Määritettyäsi I/O-laitteen asetukset sinun on ehkä määritettävä tulo- ja lähtökohtaiset asetukset kuten kohdissa Digitaalitulot ja Digitaalilähdöt neuvotaan. MIRASYS VMS 7.0 MIRASYS LTD SIVU 52

53 I/O-ajurin asetusten muokkaaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu I/O-laitteet. 3. Kaksoisnapsauta I/O-laitteen ajurin nimeä. 4. Muokkaa laitteen asetuksia Ominaisuudet-kentässä. 5. Tallenna asetukset napsauttamalla OK. I/O-ajurin poistaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu I/O-laitteet. 3. Napsauta I/O-laitteen ajurin nimeä. 4. Napsauta Poista valittu I/O-ajuri -painiketta ruudun oikeassa alakulmassa. 5. Napsauta OK vahvistaaksesi ajurin poistamisen. DIGITAALITULOT Voit käyttää digitaalituloja hälytysten aktivoimiseen. Valitse digitaalitulojen asetuksissa tulojen polariteetti. Määritä hälytystoiminnot hälytysasetuksissa. Nimi. Vaihda nimeä napsauttamalla vastaavaa solua ja kirjoittamalla tulolle uusi nimi kohtaan Nimi. Aktiivisen tilan polariteetti. Valitse tulo ja määritä, aktivoidaanko se kun piiri avataan vai suljetaan. Tämänhetkinen fyysinen tila. Näyttää releen tilan reaaliajassa (Avoin tai Suljettu). Yleinen kuvaus. Tähän voit kirjoittaa valitun tulon kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Ylläpitäjän kuvaus. Tähän voit kirjoittaa valitun tulon kuvauksen, joka näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. DIGITAALILÄHDÖT Määritä digitaalilähtöjen asetuksissa avataanko vai suljetaanko rele (polariteetti), kun lähtö käynnistetään. MIRASYS VMS 7.0 MIRASYS LTD SIVU 53

54 Nimi. Vaihda nimeä napsauttamalla vastaavaa solua ja kirjoittamalla lähdölle uusi nimi kohtaan Nimi. Aktiivisen tilan polariteetti. Valitse lähtö ja määritä, avataanko vai suljetaanko se, kun se aktivoituu. Tämänhetkinen fyysinen tila. Näyttää releen tilan reaaliajassa (Avoin tai Suljettu). Yleinen kuvaus. Tähän voit kirjoittaa valitun lähdön kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Ylläpitäjän kuvaus. Tähän voit kirjoittaa valitun lähdön kuvauksen, joka näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. Testaa digitaalilähtö napsauttamalla Vaihda tilaa (Toggle) -painiketta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 54

55 VIDEOLÄHDÖT VIDEOLÄHTÖASETUKSET Videokuvaa voidaan näyttää ulkoisilla videomonitoreilla. Videolähtöasetuksissa voit muuttaa lähtöjen nimiä ja lisätä kamerakierroksia. Käyttäjät, joilla on kamerakierrosten lisäysoikeudet, voivat myös lisätä, muokata ja poistaa kamerakierroksia Workstation-ohjelmassa. Videolähtöjen käyttäminen edellyttää videolähtökortteja. Katso lisätietoja Installation Guide tai ota yhteys järjestelmän toimittajaan. Mirasys N -sarjan NVR-tallentimissa ei ole videolähtöjä. Videolähdön nimen muuttaminen: Valitse luettelosta monitori ja kirjoita sille uusi nimi. Kamerakierron lisääminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Videolähdöt. 3. Napsauta Kamerakiertojen muokkaus -painiketta. Näyttöön ilmestyy Kamerakiertojen muokkaus -valintaikkuna. 4. Toimi seuraavasti: c. Napsauta Lisää kamerakierto -painiketta. d. Anna ohjelmalle nimi. e. Valitse Valittavissa olevat kamerat -luettelosta kamerat, jotka haluat lisätä kierrokseen, ja napsauta oikeaa nuolipainiketta. VINKKI: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla sitten kameraa, jonka haluat lisätä tai poistaa. f. Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan. MIRASYS VMS 7.0 MIRASYS LTD SIVU 55

56 g. Poistaaksesi kameran valitse kamera listasta ja napsauta Poista kamera -painiketta. h. Muuta kameran pysähdysaikaa valitsemalla kamera ja vetämällä sitten luettelon alla olevaa liukusäädintä. 5. Tallenna kierto napsauttamalla OK. Kamerakierron muokkaaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Videolähdöt. 3. Napsauta Kamerakiertojen muokkaus -painiketta. Näyttöön ilmestyy Kamerakiertojen muokkaus -valintaikkuna. 4. Valitse luettelosta kierto, jota haluat muokata. Voit muokata seuraavia asetuksia: Muuta kierroksen nimi napsauttamalla Muuta kamerakierron nimi -painiketta ja kirjoita sitten kierrokselle uusi nimi. Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan luettelossa. Poista kamera valitsemalla se ja napsauttamalla Poista kamera -painiketta. Lisää kamera kierrokseen valitsemalla se Valittavissa olevat kamerat -luettelosta ja napsauttamalla oikeaa nuolinäppäintä. 5. Tallenna muutokset napsauttamalla OK. Kamerakierron poistaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Videolähdöt. 3. Napsauta Kamerakiertojen muokkaus -painiketta. Näyttöön ilmestyy Kamerakiertojen muokkaus -valintaikkuna. 4. Valitse kierrosluettelosta kierros, jonka haluat poistaa. 5. Napsauta luettelon vieressä olevaa Poista kamerakierto. MIRASYS VMS 7.0 MIRASYS LTD SIVU 56

57 6. Tallenna muutokset napsauttamalla OK. Lähtöjen kuvausten muokkaaminen: Yleinen kuvaus-välilehdelle voit kirjoittaa lähdön kuvauksen, joka näkyy kaikille käyttäjille Workstation-ohjelmassa. Ylläpitäjän kuvaus -välilehdelle voit kirjoittaa kuvauksen, joka näkyy vain järjestelmänvalvojille. MIRASYS VMS 7.0 MIRASYS LTD SIVU 57

58 HÄLYTYKSET HÄLYTYSASETUKSET Hälytystenhallintatyökalulla voit luoda tallenninkohtaisia hälytyksiä, jotka aktivoituvat erilaisista hälytyslähteistä. Hälytyslähteenä voi olla esimerkiksi liike, äänitason muutos tai tekstidataan liittyvä käynnistysehto. Hälytyslähteenä voidaan lisäksi käyttää mukautettuja kolmannen osapuolen moduuleita. Luo, muokkaa ja poista hälytyksiä Tallentimet-välilehden Hälytyslista-ikkunassa. HÄLYTYSLISTAN AVAAMINEN Hälytyslistan avaaminen: 1. Valitse tallennin Tallentimet-välilehdeltä. 2. Kaksoisnapsauta kohtaa Hälytyslista. 3. Kaikki tallentimelle luodut hälytykset näytetään Hälytyslista-listassa. 4. Halutessasi nähdä hälytyksestä lisätietoja, napsauta hälytyksen nimen vasemmalla puolella olevaa nuolta. Saat piilotettua tiedot napsauttamalla nuolta uudestaan. UUDEN HÄLYTYKSEN LISÄÄMINEN Uuden hälytyksen lisääminen: 1. Valitse tallennin Tallentimet-välilehdeltä. 2. Kaksoisnapsauta kohtaa Hälytyslista. 3. Napsauta Uusi hälytys -painiketta Hälytyslista-ikkunan vasemmassa alakulmassa. 4. Kirjoita uudelle hälytykselle nimi Nimi-kenttään. 5. Kirjoita uudelle hälytykselle kuvaus ja ylläpitäjän kuvaus vastaaviin kenttiin Nimi-kentän alle. MIRASYS VMS 7.0 MIRASYS LTD SIVU 58

59 6. Valitse hälytykselle prioriteetti. Vaihtoehdot ovat korkea, normaali ja matala. Jos samanaikaisesti tulee useita hälytyksiä, prioriteetti määrää, missä järjestyksessä ne käsitellään. 7. Jos haluat luoda jatkuvan hälytyksen, valitse Hälytys on aktiivinen kunnes se kuitataan. Kun vaihtoehto on valittuna, hälytys jatkuu, kunnes käyttäjä kuittaa sen Workstation-ohjelmassa. 8. Valitse Käytä hälytyksiä profiileissa -valikosta profiilit, joissa hälytystä käytetään. Huomaa: Voit lisätä hälytyksiä profiileihin myös Profiilit-välilehdellä. Lisätietoja on kohdassa Profiilikohtaisten hälytysasetusten muokkaaminen. 9. Avaa Lähde-välilehti. Määritä Lähde-välilehdellä, mikä aktivoi hälytystapahtuman. 10. Valitse hälytyslähteen tyyppi Tyyppi-valikosta. 11. Valitse Tyyppi-valikon alapuolella olevasta listasta laite, joka aktivoi hälytyksen. 12. Valitse oikeassa laidassa olevasta valikosta tilanne, joka aktivoi hälytyksen. Jos lähteenä on kamera, voit valita maskin, jota liikkeentunnistuksessa käytetään hälytyksen laukaisemiseen. Lisätietoja kameramaskien luomisesta on kohdassa Liikkeentunnistus. Jos lähteenä on audiotason muutos, voit valita aktivoituuko hälytys audiotason alituksesta vai ylityksestä. Lisätietoja audiotason asettamisesta on kohdassa Äänentunnistus. Jos lähteenä on tekstidata (esim. VCA, ANPR+ jne.), voit asettaa merkkijonon, joka laukaisee hälytyksen. Lisäksi voit halutessasi asettaa hälytyksen päättyvän johonkin merkkijonoon valitsemalla Määritä lopetusehto ja valitsemalla merkkijonon, joka päättää hälytyksen. Jos lähteenä on digitaalitulo, hälytys aktivoituu, kun tulon polariteetti muuttuu. 13. Avaa Toiminnot-välilehti. Määritä Toiminnot-välilehdellä hälytystoiminnot, jotka järjestelmä suorittaa hälytyksen aktivoituessa. 14. Valitse hälytystoiminnon tyyppi Tyyppi-valikosta. Toiminnon tyyppi määrittää hälytyksen perustoiminnallisuuden. MIRASYS VMS 7.0 MIRASYS LTD SIVU 59

60 15. Valitse Tyyppi-valikon alapuolella olevasta listasta laite, joka toteuttaa valitun toiminnon. Voit muuttaa listan ulkoasua napsauttamalla Näytä-painiketta. 16. Napsauta Lisää-painiketta lisätäksesi laitteen Käytössä -listalle. Käytössä-lista sisältää kaikki toiminnot, jotka suoritetaan, kun hälytys on aktivoitu. HUOMAA: Voit lisätä hälytykseen useita toimintoja toistamalla kohdat kullekin halutulle toiminnolle. 17. Lisättyäsi toiminnon Käytössä-listaan, voit muokata sen asetuksia napsauttamalla Käytössä-listassa toiminnon nimen vasemmalla puolella olevaa nuolta. Valittavissa olevat asetukset riippuvat valitun toiminnon tyypistä. Lisätietoja hälytystoimintojen asetusten muokkaamisesta on kohdassa Hälytystoimintojen tyypit ja asetukset. 18. Avaa toimintojen määrittämisen jälkeen Kalenteri-välilehti. Määritä kalenterivälilehdellä, milloin hälytys on aktiivinen. 19. Viikkokalenteri-lehdellä voit määrittää hälytykselle viikkoaikataulun. Oletuksena hälytys on aina aktiivinen. Luo aikataulu valitsemalla Ei käytössä ikkunan vasemmassa laidassa olevasta Käytössä/Ei käytössä -listasta ja merkitse kunkin viikonpäivän kohdalle tunnit, joina hälytys ei ole käytössä. 20. Voit lisätä kuukausi- tai vuosiaikatauluja erityispäiville valitsemalla Erityispäivät-lehden. Erityispäivät-lehdellä voit luoda omia aikatauluja esimerkiksi pyhäpäiville tai asettaa hälytyksen toimimaan tiettynä päivänä jonkun toisen viikonpäivän aikataulun mukaisesti. Lisätietoja erityspäivien aikataulujen luomisesta on kohdassa Erityispäivät. 21. Tallenna hälytys napsauttamalla OK. HUOMAA: Voit tarvittaessa muokata hälytykseen liittyvien profiilien käyttäjäoikeuksia. Katso lisätietoja kohdasta Profiilikohtaisten hälytysasetusten muokkaaminen. HUOMAA:Hälytykset toimivat riippumatta siitä, onko ne liitetty käyttäjäprofiiliin: Hälytysten liittäminen profiiliin vaikuttaa siihen, miten käyttäjät näkevät ja voivat hallita hälytyksiä. Mutta hälytys jää käyttöön riippumatta siitä, onko hälytys liitetty profiiliin vai ei, siihen asti kunnes se poistetaan System Managerissa. MIRASYS VMS 7.0 MIRASYS LTD SIVU 60

61 HÄLYTYKSEN MUOKKAAMINEN Hälytyksen muokkaaminen: 1. Valitse tallennin Tallentimet-välilehdeltä. 2. Kaksoisnapsauta kohtaa Hälytyslista. 3. Napsauta sen hälytyksen nimeä, jota haluat muokata. 4. Napsauta Muokkaa hälytystä -painiketta Hälytyslista-ikkunan vasemmassa alakulmassa. 5. Muokkaa hälytystä kuten on kerrottu osiossa Uuden hälytyksen lisääminenkohdissa Tallenna hälytys napsauttamalla OK-painiketta. HUOMAA: Voit tarvittaessa muokata hälytykseen liittyvien profiilien käyttäjäoikeuksia. Katso lisätietoja kohdasta Profiilikohtaisten hälytysasetusten muokkaaminen. HÄLYTYKSEN POISTAMINEN Hälytyksen poistaminen: 1. Valitse tallennin Tallentimet-välilehdeltä. 2. Kaksoisnapsauta kohtaa Hälytyslista. 3. Napsauta sen hälytyksen nimeä, jonka haluat poistaa. 4. Napsauta Poista hälytys -painiketta Hälytyslista-ikkunan vasemmassa alakulmassa. 5. Hälytys poistetaan järjestelmästä. HÄLYTYSTOIMINTOJEN TYYPIT JA ASETUKSET Alla oleva lista sisältää oletuksena tarjotut toimintotyypit ja niiden asetukset. Jotkut alla olevista hälytystoiminnoista eivät välttämättä ole saatavilla kaikissa järjestelmissä. MIRASYS VMS 7.0 MIRASYS LTD SIVU 61

62 HUOMAA: Oletuksena tarjottujen hälytystoimintojen lisäksi järjestelmään voidaan lisätä hälytystoimintoja asentamalla kolmannen osapuolen moduuleja. VIDEOTALLENNUS Videotallennus on kameroiden oletustoiminto. Jos hälytystoimintona on tämä hälytys, hälytyksen aktivoiduttua käytetään tallennuksessa kameran oletusasetusten sijaan hälytyksessä määritettyjä asetuksia. Jos ponnahdusikkunat on asetettu käyttöön käyttäjän profiilissa, Workstation-ohjelmassa näytetään hälytyksen aktivoituessa hälytysikkunassa videokuvia niiltä kameroilta, joiden toiminnoksi on määritetty Videotallennus. Hälytystoiminto sisältää seuraavat kentät ja parametrit: A)Viitekuva. Tämä staattinen kenttä sisältää kameran viitekuvan. B)Käytä kamera-asetuksia. Jos valitset tämän kohdan, hälytystallennuksessa käytetään kameran kamera-asetuksissa määritettyä resoluutiota ja kuvatahtia. MIRASYS VMS 7.0 MIRASYS LTD SIVU 62

63 C)Resoluutio. Voit muuttaa liukusäätimellä IP-kameran tallennusresoluutiota hälytystallennuksen ajaksi. Liukusäädin on käytettävissä ainoastaan IP-kameroiden kanssa. D)Tallennuksen kuvatahti. Voit muuttaa liukusäätimellä kameran tallennustahtia (kuvaa/s) hälytystallennuksen ajaksi. Liukusäädin ei ole käytettävissä, jos valintaruutu Käytä kamera-asetuksia on valittuna. E)Esitallennus. Valitse tämä kohta, jos haluat käyttää esitallennusta. Voit asettaa esitallennuksen keston Esitallennuksen kesto -liukusäätimellä. F)Jälkitallennus. Valitse tämä kohta, jos haluat käyttää jälkitallennusta. Voit asettaa jälkitallennuksen keston Jälkitallennuksen kesto -liukusäätimellä. G)Esi- ja jälkitallennuksen kesto. Näillä liukusäätimillä voit asettaa hälytystoiminnolle esi- ja jälkitallennuksen keston. Liukusäätimet ovat käytettävissä vain, jos esi- ja/tai jälkitallennus on aktivoitu. HUOMAA: Kaikki samaan hälytykseen kytketyt laitteet (kamerat ja mikrofonit), joilla on käytössä esi- ja/tai jälkitallennus, noudattavat samaa esi- ja jälkitallennusaika. ÄÄNEN TALLENNUS Audiotallennus on mikrofonien oletustoiminto. Jos hälytystoimintona on tämä hälytys, hälytyksen aktivoiduttua käytetään tallennuksessa mikrofonin oletusasetusten sijaan hälytyksessä määritettyjä asetuksia. Jos ponnahdusikkunat on asetettu käyttöön käyttäjän profiilissa, Workstation-ohjelmassa näytetään hälytyksen aktivoituessa hälytysikkunassa videokuvia niiltä kameroilta, joiden toiminnoksi on määritetty Audiotallennus. MIRASYS VMS 7.0 MIRASYS LTD SIVU 63

64 Hälytystoiminto sisältää seuraavat kentät ja parametrit: A)Esitallennus. Valitse tämä kohta, jos haluat käyttää esitallennusta. Voit asettaa esitallennuksen keston Esitallennuksen kesto -liukusäätimellä. B)Jälkitallennus. Valitse tämä kohta, jos haluat käyttää jälkitallennusta. Voit asettaa jälkitallennuksen keston Jälkitallennuksen kesto -liukusäätimellä. C)Esi- ja jälkitallennuksen kesto. Näillä liukusäätimillä voit asettaa hälytystoiminnolle esi- ja jälkitallennuksen keston. Liukusäätimet ovat käytettävissä vain, jos esi- ja/tai jälkitallennus on aktivoitu. HUOMAA: Kaikki samaan hälytykseen kytketyt laitteet (kamerat ja mikrofonit), joilla on käytössä esi- ja/tai jälkitallennus, noudattavat samaa esi- ja jälkitallennusaika. DIGITAALINEN LÄHTÖ Digitaalilähtö on digitaalisten I/O-laitteiden oletustoiminto. Jos hälytystoimintona on tämä hälytys, hälytyksen aktivoiduttua aktivoidaan I/O-laite. Lisätietoja I/O-laitteen asetusten muuttamisesta on kohdassa Digitaalilähdöt. HUOMAA: Vaikka Esi- ja jälkitallennuksen kesto -liukusäätimet ovat näkyvissä tämän hälytystoiminnon kohdalla, niillä ei ole vaikutusta tähän toimintoon. MIRASYS VMS 7.0 MIRASYS LTD SIVU 64

65 VIDEOLÄHTÖ YKSITTÄINEN KAMERA Videolähtö yksittäinen kamera -toiminnolla voidaan näyttää halutun kameran videokuvaa videomonitorissa. Jos hälytystoimintona on tämä hälytys, hälytyksen aktivoiduttua näytetään valitun kameran videokuvaa valitussa videolähdössä. Hälytystoiminto sisältää seuraavat kentät ja parametrit: ANäytä monitorissa. Valitse valikosta kamera, jonka videokuvaa näytetään hälytyksen aikana valitussa videolähdössä. HUOMAA: Vaikka Esi- ja jälkitallennuksen kesto -liukusäätimet ovat näkyvissä tämän hälytystoiminnon kohdalla, niillä ei ole vaikutusta tähän toimintoon. VIDEOLÄHTÖ KAMERAKIERTO Videolähtö kamerakierto -toiminnolla voidaan näyttää ennalta ohjelmoitu kamerakierros videomonitorissa. Jos hälytystoimintona on tämä hälytys, hälytyksen aktivoiduttua näytetään valitun kamerakierroksen videokuvia valitussa videolähdössä. Lisätietoja kamerakierrosten luomisesta on kohdassa Videolähtöasetukset. Hälytystoiminto sisältää seuraavat kentät ja parametrit: ANäytä monitorissa. Valitse valikosta kamerakierros, jonka videokuvia näytetään hälytyksen aikana valitussa videolähdössä. HUOMAA: Vaikka Esi- ja jälkitallennuksen kesto -liukusäätimet ovat näkyvissä tämän hälytystoiminnon kohdalla, niillä ei ole vaikutusta tähän toimintoon. DOMEKAMERA ASENTO Domekamera-asento-toiminolla voidaan kääntää domekamera ennalta määritettyyn asentoon. Jos hälytystoimintona on tämä hälytys, hälytyksen MIRASYS VMS 7.0 MIRASYS LTD SIVU 65

66 aktivoiduttua domekamera käännetään automaattisesti valittuun, ennalta ohjelmoituun asentoon. Lisätietoja domekameran asentojen ohjelmoinnista on Mirasys NVR User's Guide. Huomaa, että tämä toiminto kääntää domekameran esiasentoon, mutta se ei näytä videokuvaa domekameralta Workstation-ohjelman hälytysikkunassa, ellei kameralle ole määritetty hälytystoimeksi esimerkiksi Videotallennus. Hälytystoiminto sisältää seuraavat kentät ja parametrit: A)Asento. Valitse valikosta esiasento, johon domekamera käännetään hälytyksen aikana. HUOMAA: Vaikka Esi- ja jälkitallennuksen kesto -liukusäätimet ovat näkyvissä tämän hälytystoiminnon kohdalla, niillä ei ole vaikutusta tähän toimintoon. DOMEKAMERAKIERTO Domekamerakierto-toiminnolla voidaan käynnistää ennalta ohjelmoitu domekamerakierto. Hälytyksen aktivoituessa käynnistetään valittu domekamerakierto. Lisätietoja kamerakiertojen ohjelmoinnista on Mirasys NVR User's Guide. Huomaa, että tämä toiminto käynnistää domekamerakierron, mutta se ei näytä videokuvaa domekameralta Workstation-ohjelman hälytysikkunassa, ellei kameralle ole määritetty hälytystoimeksi esimerkiksi Videotallennus. Hälytystoiminto sisältää seuraavat kentät ja parametrit: AOhjelma. Valitse valikosta domekamerakierto, joka käynnistetään hälytyksen aktivoinnin seurauksena. HUOMAA: Vaikka Esi- ja jälkitallennuksen kesto -liukusäätimet ovat näkyvissä tämän hälytystoiminnon kohdalla, niillä ei ole vaikutusta tähän toimintoon. MIRASYS VMS 7.0 MIRASYS LTD SIVU 66

67 ASETA LIIKKEENTUNNISTUSMASKI Aseta liikkeentunnistusmaski-toiminnolla voidaan vaihtaa halutun kameran liikkeentunnistusmaskia hälytyksen ajaksi. Kun hälytys aktivoituu, valitun kameran liikkeentunnistusmaski vaihdetaan hälytyksessä määritettyyn maskiin. Kun hälytys päättyy, järjestelmä palaa oletusmaskiin. Hälytystoiminto sisältää seuraavat kentät ja parametrit: A)Maski. Valitse valikosta liikkeentunnistusmaski, jota käytetään hälytyksen aikana. HUOMAA: Vaikka Esi- ja jälkitallennuksen kesto -liukusäätimet ovat näkyvissä tämän hälytystoiminnon kohdalla, niillä ei ole vaikutusta tähän toimintoon. SÄHKÖPOSTIN LÄHETYS Sähköpostin lähetys-toiminnolla voidaan lähettää sähköpostia ennalta valituille vastaanottajille. Sähköpostiviesti lähetetään aina Järjestelmä-välilehden Sähköpostiasetukset-ikkunassa määritetylle vastaanottajalistalle. Saadaksesi lisätietoja sähköpostin vastaanottajalistan muokkaamisesta, katso kohta Sähköpostiasetukset. Hälytystoiminto sisältää seuraavat kentät ja parametrit: Muoto Määrittelee viestin muodoksi joko lyhyen tai normaalin. Lyhyt viesti sisältää enimmillään 160 merkkiä, eikä siihen voi sisältyä lisätekstiä (katso alla). Viesti Tämä kenttä sisältää viestin, joka lähetetään vastaanottajille hälytystilanteessa. Viestikenttä on käytettävissä vain, jos valittuna on pitkä viestimuoto. HUOMAA: Toisin kuin muut hälytystoiminnot, Sähköpostin lähetys -toiminto voidaan valita vai kerran kullekin hälytykselle. Kun valinta on kerran tehty, toiminto katoaa valittavissa olevien toimintojen listalta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 67

68 ERITYISPÄIVÄT Voit luoda hälytyskohtaisia erityisaikatauluja halutuille päiville tai voit asettaa halutun päivän käyttämään jonkun toisen viikonpäivän aikataulua. Erityispäivät-lehden saa esille hälytyksen Aikataulut-välilehdeltä kuten on kerrottu kohdassa Uuden hälytyksen lisääminen. Halutun päivän asettaminen toimimaan toisen viikonpäivän aikataulun mukaisesti: 1. Valitse viikonpäivä ikkunan vasemmassa laidassa olevasta luettelosta. 2. Valitse kalenterin yläpuolella olevista valikoista vuosi ja kuukausi. 3. Napsauta kalenterista päivämäärää, jonka haluat käyttävän valittua aikataulua. Käyttäjän määrittelemän aikataulun luominen: 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa Lisää -painiketta. 2. Kirjoita erityisaikataululle nimi Aikataulun nimi-kenttään. 3. Luo aikataulu valitsemalla Ei ikkunan vasemmassa laidassa olevasta Käytössä/Ei käytössä -listasta ja merkitse tunnit, joiden aikana hälytys ei ole käytössä. 4. Tallenna aikataulu napsauttamalla OK. 5. Valitse kalenterin yläpuolella olevista valikoista vuosi ja kuukausi. 6. Napsauta kalenterista päivämäärää, jonka haluat käyttävän valittua aikataulua. Käyttäjän määrittelemän aikataulun muokkaaminen: 1. Valitse erityisaikataulu ikkunan vasemmassa laidassa olevasta luettelosta. 2. Napsauta ikkunan vasemmassa yläkulmassa olevaa Muokkaa -painiketta. 3. Muokkaa aikataulua. 4. Tallenna muutokset napsauttamalla OK. MIRASYS VMS 7.0 MIRASYS LTD SIVU 68

69 Käyttäjän määrittelemän aikataulun poistaminen: 1. Valitse erityisaikataulu ikkunan vasemmassa laidassa olevasta luettelosta. 2. Napsauta ikkunan vasemmassa yläkulmassa olevaa painiketta Poista. Alkuperäisen aikataulun palauttaminen: 1. Napsauta ikkunan vasemman laidan listassa olevaa kohtaa Palauta. 2. Napsauta kalenterissa päivää, jonka haluat palauttaa. MIRASYS VMS 7.0 MIRASYS LTD SIVU 69

70 TALLENNUSTIEDOT AINEISTOASETUKSET Aineistoasetuksissa voit määrittää tallennetun videon, audion, tekstidatan sekä hälytystietojen säilytysajan. Jos lisäät tallentimeen kiintolevyn, määritä se aineistoasetuksissa tallennustilaksi. Aineistoasetuksissa voit myös ottaa käyttöön automaattisen arkistoinnin, joka tekee varmuuskopioita tallenninkohtaisesta video-, audio- ja tekstidatasta kerran päivässä tai kerran viikossa. TALLENNUSTILAN LISÄÄMINEN Voit lisätä järjestelmään tallennustilaa asentamalla tallentimeen ylimääräisiä kiintolevyjä tai määrittämällä tallennustilaa verkkolevyltä. Huomioi, että aineiston tallennustilaksi voidaan määrittää joko paikallisia kiintolevyjä tai yksi verkkolevy. Paikallisia kiintolevyjä ja verkkolevyä ei voi käyttää järjestelmässä samanaikaisesti aineiston tallentamiseen. Kun lisäät tallentimelle kiintolevyn, varmista, että sen kapasiteetti on sama kuin toisen levyn/toisten levyjen. Se on tarpeen, koska tallennin varaa saman verran tilaa jokaiselta levyltä ja kirjoittaa niihin tietoa hyvin samaan tapaan kuin RAID-0. Jos levyjä on esimerkiksi kolme, tallennin kirjoittaa sekunnin verran tietoa ensimmäiselle levylle, sekunnin toiselle levylle ja sekunnin kolmannelle levylle. Sen jälkeen se aloittaa uudestaan ensimmäisestä levystä. RAID-0:sta poiketen tallennin kopioi samat indeksitiedot jokaiselle levylle. Siten vain kolmannes tiedoista menetetään, jos kolmen levyn tallentimen levyistä yksi rikkoutuu. Useamman kuin yhden levyn käyttämisestä tallentimella on toinenkin etu. Jos levy rikkoutuu, tallennin jatkaa toimintaansa ja tallentaa tiedot jäljellä oleville levyille kiinnittämättä huomiota rikkoutuneeseen levyyn. Kiintolevyn lisääminen: 1. Asenna uusi levy. 2. Napsauta Aineistoasetukset-kohdassa Lisää levy -painiketta. Näyttöön tulee Lisää levy -valintaikkuna. Uudella levyllä on oltava MIRASYS VMS 7.0 MIRASYS LTD SIVU 70

71 vapaana tilaa vähintään -ikkuna näyttää tarvittavan vapaan tilan määrän. 3. Valitse levy luettelosta ja napsauta OK. Verkkolevyn määrittäminen: 1. Valitse Aineistoasetuksissa Verkkolevy-painike. 2. Napsauta Määritä verkkolevy -painiketta. 3. Syötä verkkolevyn käyttäjätunnus Käyttäjänimi ja Salasana -kenttiin. 4. Syötä verkkolevyn osoite Verkkolevyn osoite-kenttään. 5. Napsauta OK. 6. Määritä Varattu tila -liukusäätimellä verkkolevyltä aineiston tallennukseen varattu tila. HUOMAA: Aineiston tallennustilaksi voidaan määrittää joko paikallisia kiintolevyjä tai yksi verkkolevy. Paikallisia kiintolevyjä ja verkkolevyä ei voi käyttää järjestelmässä samanaikaisesti aineiston tallentamiseen. AINEISTOASETUKSET Video-, audio-, teksti- ja hälytystallenteet säilytetään, kunnes laitekohtainen Maksimi ylittyy tai tallentimen kaikki tallennustila on käytetty. Lisätietoja aineiston automaattisesta tuhoamisesta on kohdassa Kuvan, äänen ja tekstidatan automaattinen tuhoaminen. Video-, audio- ja tekstidata-aineiston säilytysasetukset Vähimmäisaika. Jos haluat määrittää yhden tai useamman kanavan tallenteille korkean prioriteetin, varmista, että muiden kanavien minimiarvot ovat riittävän alhaiset. Määritä sitten korkean prioriteetin kanavien arvot korkeammiksi. Jos valitset Ei määritetä, järjestelmä poistaa tallenteet kanavilta, jotka käyttävät eniten tallennustilaa. Maksimi. Järjestelmä tutkii tallenteet päivittäin ja poistaa määritettyä enimmäissäilytysaikaa vanhemmat tallenteet. Jos valitset Ei määritetä, tallenteet poistetaan vain, kun vapaata tilaa ei ole riittävästi. HUOMAA: Jos joidenkin kanavien vähimmäisarvot ovat liian korkeat, eikä muiden kanavien vähimmäisarvoja ole määritetty, järjestelmä poistaa tallenteet niiltä kanavilta, joille ei ole määritetty minimiaikaa. MIRASYS VMS 7.0 MIRASYS LTD SIVU 71

72 Hälytysten aineistoasetukset Vähimmäisaika. Järjestelmä poistaa hälytykset, jotka ovat minimiarvoa vanhempia. Jos valitset Ei määritetä, järjestelmä poistaa hälytystallenteet kanavilta, jotka käyttävät eniten tallennustilaa. Maksimi. Järjestelmä tutkii hälytystallenteet päivittäin ja poistaa määritettyä enimmäissäilytysaikaa vanhemmat tallenteet. Jos valitset Ei määritetä, tallenteet poistetaan vain, kun vapaata tilaa ei ole riittävästi. Lokimerkinnät. Tämä arvo määrittää, kuinka monta hälytystapahtumaa hälytyslokissa enintään säilytetään. Järjestelmä tutkii lokimerkintöjen määrän tunneittain ja poistaa vanhimmat, mikäli tämä arvo ylittyy. % maksimi. Tämä arvo määrittää, kuinka suuren osan koko tallennustilasta hälytystallenteet saavat käyttää. Niin kauan kuin tallennustilaa on vapaana, hälytystallenteiden käyttämä tila voi ylittää tämän määrityksen. Kun kaikki tallennustila on käytetty, järjestelmä poistaa ensin vanhimmat hälytystallenteet ja vasta sitten muut video- ja audiotallenteet. KUVAN, ÄÄNEN JA TEKSTIDATAN AUTOMAATTINEN TUHOAMINEN Ylitettyään laitekohtaisesti määritetyn enimmäistallennusaikansa video-, audio-, teksti- ja hälytysaineisto tuhotaan automaattisesti. Laitekohtaisen enimmäistallennusajan ylitykset tarkistetaan päivittäin. Lisätietoa aineiston maksimi- ja minimisäilytysajoista on kohdassa Aineistoasetukset. Tallennetun aineiston vaatiman kiintolevytilan arvioiminen voi olla hankalaa tallennettavan aineiston määrän vaihdellessa voimakkaasti esimerkiksi kamerassa havaittavan liikkeen tai äänitason muutosten vuoksi. Tämän vuoksi järjestelmä saattaa erityistilanteissa joutua tuhoamaan aineistoa, joka ei ole ylittänyt maksimitallennusaikaansa. Mikäli järjestelmä joutuu tuhoamaan aineistoa vapauttaakseen tallentimelle tallennustilaa, tuhoamisprosessi noudattaa seuraavaa kaavaa: 1. Mikäli tallentimelta loppuu tallennustila, järjestelmä tarkistaa, onko hälytyskohtaista aineistoa tallennettu yli määritellyn rajan. Mikäli hälytyskohtaisen aineiston määrä ylittää määritellyn rajan, järjestelmä tuhoaa hälytyskohtaista aineistoa vapauttaakseen levytilaa. Mikäli hälytyskohtaisen aineiston määrä alittaa määritellyn rajan, järjestelmä siirtyy tuhoamaan normaalia (ei hälytyslähtöistä) video-, audio- ja tekstiaineistoa. MIRASYS VMS 7.0 MIRASYS LTD SIVU 72

73 2. Määritettyään tuhottavaksi joko hälytyskohtaista tai muutoin tallennettua aineistoa, järjestelmä valitsee laitekohtaisen kanavan, jolta on tallennettu vanhin video-, audio- tai tekstilohko ja tuhoaa kanavalta aineistoa laitekohtaisesti määriteltyyn minimisäilytysaikaan asti. 3. Mikäli tuhoamisesta ei vapaudu tarpeeksi tilaa, järjestelmä toistaa kohtaa 2 kunnes tarpeeksi tilaa on vapautunut tai kaikki hälytyskohtaiset tai muut kanavat on käyty läpi. 4. Mikäli kaikkien hälytyskohtaisten tai muiden kanavien tyhjentäminen laitekohtaisesti määriteltyyn minimisäilytysaikaan mennessä ei vapauta tarpeeksi tilaa, järjestelmä toistaa kohtaa 2 kaikkien kanavien - niin hälytyskohtaisten kuin muidenkin - kohdalla aloittaen kanavasta, jolla on vanhin video-, audio- tai tekstilohko. 5. Mikäli tarpeeksi tilaa ei ole vapautunut, järjestelmä toistaa kohtaa 2 jättäen laitekohtaisesti määritellyn minimitallennusajan huomioimatta. HUOMAA: Jotta tilan puutteesta johtuva aineiston automaattisen tuhoamisen vaara voidaan minimoida, kannattaa tallennetun aineiston tilanvientiä tarkkailla säännöllisesti ja määrittää laitekohtaisia maksimitallennusaikoja ja aineistolle varatun tallennustilan määrää järjestelmän tarpeiden mukaan. Vanhaa aineistoa kannattaa myös tallentaa arkistoihin automaattisia tai manuaalisia arkistointityökaluja käyttäen, jotta varmistuttaisiin siitä, että aineistoa ei poistettaisi tallennustilan loppumisen takia. Lisätietoa arkistojen luomisesta on kohdassa Arkistointi. NEUVO: Voit asettaa Ohjelmistovahdin varoittamaan aineiston tallennustilan loppumisesta. ARKISTOINTI Voit asettaa järjestelmän tallentamaan automaattisesti varmuuskopioita video-, audio- ja tekstidatasta kerran päivässä tai kerran viikossa. Järjestelmä luo arkistotiedostot automaattisesti tallentimen kiintolevylle tai verkkoasemalle. Arkistotiedostot voidaan avata missä tahansa Workstation-ohjelmassa. HUOMAA: Arkistotiedostot voivat olla varsin suuria ja täyttää säilytystilan nopeasti. Arkistotiedostot kannattaa säännöllisesti siirtää pois tallentimen kiintolevyiltä tai verkkoasemilta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 73

74 Automaattisen arkistoinnin aikataulun määrittäminen: 1. Valitse kohdan Datatiedostojen säilytysaika alta laitteet, joiden aineiston haluat mukaan automaattiseen arkistointiin. VINKKI: Valitse vierekkäisiä laitteita tai kansioita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauta sitten ensimmäistä ja viimeistä niistä laitteista, jotka haluat valita. Lisää laite valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja valitsemalla laite, jonka haluat lisätä tai poistaa. HUOMAA: Laiteryhmän (kansion) valitseminen valitsee automaattisesti myös laiteryhmän sisällön. 2. Valitse kohta Arkisto. 3. Napsauta Muokkaa arkistointiasetuksia -painiketta. 4. Aseta arkiston salasana napsauttamalla Vaihda arkiston salasana -painiketta. 5. Määritä luodaanko arkisto päivittäin vai viikoittain valitsemalla Kerran päivässä tai Kerran viikossa. Jos asetat arkistoinnin tapahtumaan päivittäin, valitse Kellonaika-valikosta aika, jolloin arkisto luodaan. Jos asetat arkistoinnin tapahtumaan viikoittain, valitse Viikonpäivä-valikosta päivä ja Kellonaika-valikosta aika, jolloin arkisto luodaan. 6. Määritä arkiston pituus Arkistoitava aikaväli -liukusäätimellä. 7. Valitse, luodaanko arkisto tallentimen paikalliseen hakemistoon vai verkkolevylle valitsemalla Tallentimen hakemisto tai Verkkolevyn hakemisto. 8. Napsauttamalla Vaihda paikallinen hakemisto -painiketta tai Muuta verkkolevyn tietoja -painiketta johon arkistot tallennetaan. 9. Tallenna arkistointiaikataulu napsauttamalla OK. voit määrittää hakemiston, MIRASYS VMS 7.0 MIRASYS LTD SIVU 74

75 TEKSTIKANAVAT TEKSTIKANAVA ASETUKSET Tallentimet voivat vastaanottaa tekstidataa, joka tulee ulkoisista laitteista, esimerkiksi kassapäätteistä tai huoltamon polttoainemittareista. Tekstikanavien käyttö edellyttää, että ohjelmistolisenssi tukee tekstikanavia. Lisäksi tarvitaan tekstidatan kaappausajuri. Ajuri määrittää tallennettavat ja käyttäjälle näytettävät tiedot. Se määrittää myös mukautetut tapahtumat ja käytettävissä olevat hakuehdot. Ohjelmiston mukana tulevien tekstidata-ajureiden lisäksi uusia ajureita voi asentaa lisäosina. Lisätietoa ajureiden asentamisesta on kohdassa Ajureiden asentaminen. Tekstikanava-asetuksissa voit muuttaa tekstikanavan nimen ja lisätä sille kuvauksen tai muokata kuvausta. Aseta profiilin kohdastaasetukset käyttäjien valtuudet ja kunkin kanavan ja profiilin laiteikkuna-asetukset. Katso Profiilien lisäys ja muokkaus. Tekstidatakanavien lisääminen: 1. Napsauta Tekstikanava-asetukset -ikkunan oikeassa alakulmassa olevaa Lisää kanavia -painiketta. 2. Valitse Malli-valikosta käytettävä tekstidata-ajuri. 3. Määritä Datakanavien määrä -liukusäätimellä lisättävien kanavien määrä. 4. Määritä ajurikohtaiset tiedot Ominaisuudet-listaan. 5. Tallenna kanavat napsauttamalla OK. Tekstikanavien muokkaaminen: 1. Tekstidatakanavan nimen tai kuvauksen muuttaminen: a. Valitse tekstidatakanava kanavalistalta. b. Kirjoita kanavalle nimi Nimi-ruutuun. c. Kirjoita kanavalle yleiskuvaus ja järjestelmänhallintakuvaus vastaaviin kenttiin. Yleiskuvauksen näkevät kaikki käyttäjät, mutta järjestelmänhallintakuvauksen vain järjestelmänvalvojat. MIRASYS VMS 7.0 MIRASYS LTD SIVU 75

76 d. Valitse kohta Käytössä asettaaksesi kanavan aktiiviseksi tai poista valinta poistaaksesi kanavan käytöstä. 2. Tekstidatakanavan asetusten muokkaaminen: a. Valitse tekstidatakanava kanavalistalta. b. Napsauta Muokkaa kanavia -painiketta. c. Muokkaa ajurikohtaisia tietoja Ominaisuudet-listassa. d. Tallenna muutokset napsauttamalla OK. HUOMAA: Kun muokkaat tekstidatakanavan ajuriasetuksia, muutokset päivittyvät kaikkiin tekstidatakanaviin, jotka käyttävät samaa ajuria. Samaa ajuria käyttävien tekstikanavien poistaminen: 1. Valitse tekstidatakanava kanavalistalta. 2. Napsauta Tekstikanava-asetukset-ikkunan oikeassa alakulmassa olevaa Kanavien poisto -painiketta. 3. Kaikki samaa tekstidata-ajuria käyttävät kanavat poistetaan. HUOMAA: Jos haluat poistaa tekstidatakanavan poistamatta samalla kertaa muita samaa ajuria käyttäviä kanavia, napsauta Muokkaa kanavia -painiketta ja määritä tekstidatakanavien uusi määrä Kanavien määrä -liukusäätimellä. MIRASYS VMS 7.0 MIRASYS LTD SIVU 76

77 PROFIILIT TIETOA PROFIILEISTA Profiili määrittää käyttäjän valtuudet järjestelmässä. Jokaisella käyttäjällä voi olla 1 5 profiilia, joihin sisältyvät seuraavat laitteet: Kamerat (kiinteät kamerat ja domekamerat) Äänikanavat Audioyhteyskanava Digitaalitulot (hälytystulot) Digitaalilähdöt (ohjauslähdöt) Videolähdöt Tekstikanavat Hälytykset Voit lisätä profiiliin jopa 2000 ryhmää ja laitetta. Lisäksi voit ryhmittää laitteet mielesi mukaan. ESIMERKKI 1: Ryhmittele laitteet niiden fyysisen sijainnin mukaan. Voit esimerkiksi lisätä ensin ryhmät eri rakennuksille (seuraavassa kuvassa Rakennus A, Rakennus B, Rakennus C). Lisää sitten ryhmä laitteille, jotka ovat ensimmäisen rakennuksen ensimmäisessä kerroksessa. Jaa ensimmäinen kerros aliryhmiin. Lisää esimerkiksi ryhmä kaikille aulassa oleville laitteille ja sitten omat ryhmät kaikille ensimmäisen kerroksen osastoille. Kun olet lisännyt kaikki ryhmät ja alaryhmät, lisää laitteet ryhmiin. ESIMERKKI 2: Ryhmittele samantyyppiset laitteet samaan ryhmään, esimerkiksi kaikki digitaalilähdöt samaan ryhmään. HUOMAA: Voit lisätä saman laitteen useampaan kuin yhteen ryhmään, joten voit asettaa laitteen esimerkiksi sekä sijaintiin että laitetyyppiin perustuvaan ryhmään. MIRASYS VMS 7.0 MIRASYS LTD SIVU 77

78 Esimerkkiprofiili. A. Laiteryhmät B. Kamerat Lisätietoja profiilien lisäämisestä on kohdassa Profiilien lisäys ja muokkaus. PROFIILIEN LISÄYS JA MUOKKAUS Järjestelmässä on yksi oletusarvoinen profiili, Services. Oletusprofiili sisältää Master-tallentimen lisenssiavaimessa määritellyt laitteet. Laitteet on ryhmitetty laitetyypeittäin. Esimerkiksi kaikki kamerat kuuluvat yhteen ryhmään, ja kaikki audiokanavat kuuluvat omaan ryhmäänsä. Voit käyttää oletusprofiilia tai muokata sitä vapaasti. Voit esimerkiksi jakaa kamerat sijainnin perusteella määriteltyihin ryhmiin. Vaihtoehtoisesti voit luoda uusia profiileja. Profiili voi sisältää laitteita eri tallentimista. Profiilin lisääminen tai muokkaaminen: 1. Tee jokin seuraavista Profiilit-välilehdellä: MIRASYS VMS 7.0 MIRASYS LTD SIVU 78

79 Muokataksesi profiilia napsauta profiilin nimeä ja tämän jälkeen napsauta Muokkaa profiilia -painiketta navigaatioruudun oikeassa alakulmassa. Näytölle ilmestyy Muokkaa profiilia -ikkuna. Napsauta Lisää profiili -painiketta navigointiruudun vasemmassa alakulmassa. Näyttöön tulee Lisää profiili -valintaikkuna. 2. Voit muuttaa profiilin nimeä tai kuvausta Tunnistetiedot -välilehdellä. Voit poistaa profiilin tilapäisesti käytöstä napsauttamalla Aktiivinen-valintaruudun tyhjäksi. Kun haluat palauttaa profiilin käyttöön, napsauta rasti Aktiivinen-valintaruutuun. Profiilin nimi näkyy käyttäjälle Workstation-ohjelmassa. Kuvaus näkyy ainoastaan järjestelmänvalvojalle. 3. Laitteet-välilehdellä voit lisätä laitteita tai laiteryhmiä profiiliin. Voit myös poistaa laitteita, joiden et halua näkyvän käyttäjille. Voit valita laitteita eri tallentimista tai toisista profiileista. Voit myös poistaa olemassa olevia profiileja. Lisätietoja on kohdassa Laitteiden ja laiteryhmien lisääminen profiiliin. 4. Voit asettaa käyttöoikeudet jokaiselle laitteelle. Napsauta laitetta Valitut laitteet -välilehdellä ja valitse sitten haluamasi oikeudet. 5. Hälytyslista-välilehdellä voit valita hälytyksiä jotka haluat lisätä profiiliin. Voit lisätä vain jo valmiiksi olemassa olevia hälytyksiä. Voit luoda uusia hälytyksiä Tallentimet-välilehden kohdassa Hälytyslista. Lisätietoja hälytysten luomisesta on kohdassa Hälytykset. Lisätietoja hälytysten lisäämisestä profiileihin on kohdassa Profiilikohtaisten hälytysasetusten muokkaaminen. 6. Kartat-välilehdellä voit liittää karttoja tai pohjapiirroksia laiteryhmiin. Jokaisella laiteryhmällä voi olla oma karttansa, josta laitteiden sijainnit ilmenevät. Käyttäjät voivat käyttää laitteita suoraan kartalta. Lisätietoja kartoista on kohdassa Karttojen lisääminen profiileihin. Profiilin poistaminen: Valitse Profiilit-välilehdellä poistettava profiili ja napsauta Profiilin poisto -painiketta navigaatioruudun alaosassa. MIRASYS VMS 7.0 MIRASYS LTD SIVU 79

80 LAITTEIDEN JA LAITERYHMIEN LISÄÄMINEN PROFIILIIN Profiileille luotava puurakenne vastaa useimpien tietokonejärjestelmien kansiorakennetta. Puurakenteen tarkoituksena on luoda rakenne, joka tekee laitteiden löytämisen ja käyttämisen mahdollisimman helpoksi. Rakenne koostuu laitteista ja laiteryhmistä. Laitteet muistuttavat rakenteessa tiedostoja laiteryhmien muistuttaessa hakemistorakenteen kansioita. Aloita luomalla laiteryhmät (kansiot). Huomaa että laiteryhmillä voi olla aliryhmiä. Siirrä haluamasi laitteet profiilin laiteryhmiin. Profiilin käyttäjillä on pääsy näihin laitteisiin. Voit lisätä profiiliin maksimissaan 2000 laitetta ja laiteryhmää ja enintään kahdeksan tasoa laiteryhmiä. Käyttäjät näkevät luomasi rakenteen Workstation-ohjelmassa. Laiteryhmän lisääminen profiiliin: 1. Lisätäksesi laiteryhmiä profiiliin, napsauta Lisää laiteryhmä -painiketta Valitut laitteet -ruudun alla. Näyttöön tulee uusi laiteryhmä. HUOMAA: Uusi laiteryhmä lisätään aina valitun laiteryhmän alapuolelle. Jos haluat lisätä laiteryhmän ylimmälle tasolle, varmista, ettei valittuna ole muuta laiteryhmää. 2. Napsauta laiteryhmää ja kirjoita sille nimi Nimi-ruutuun Laitteen ominaisuudet-osioon. 3. Kirjoita laiteryhmän kuvaus kohdassa Yleinen kuvaus. 4. Jos haluat muuttaa laiteryhmän kuvaketta, napsauta Kuvakkeen vaihto. Valitse sitten kuvake, jota haluat käyttää. 5. Valitse kohdasta Laiteryhmän asetukset vaihtoehto Ryhmän laitteiden linkitys, jos haluat automaattisesti avata kaikkien ryhmän laitteiden laitenäkymät, kun käyttäjä avaa yhden laitenäkymän. Asetus on käytössä sekä reaaliaika- että toistotilassa. 6. Lisää niin monta laiteryhmää kuin on tarpeen. Poistaaksesi laitteita tai laiteryhmiä profiilista: Valitse laite tai laiteryhmä ja napsauta Poista -painiketta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 80

81 Laitteiden lisääminen profiiliin: 1. Valitse lähde: tallennin tai profiili. Valittavissa olevat laitteet näkyvät vasemmassa ruudussa. 2. Valitut laitteet -ruudussa valitse laiteryhmä, johon haluat lisätä laitteen. 3. Valitse laite, jonka haluat lisätä, ja napsauta sitten oikeaa nuolta. Voit myös vetää laitteen vasemmasta ruudusta oikeaan. VINKKI: Valitse vierekkäisiä laitteita tai kansioita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauta sitten ensimmäistä ja viimeistä niistä laitteista, jotka haluat valita. Lisää laite valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja valitsemalla laite, jonka haluat lisätä tai poistaa. HUOMAA: Laiteryhmän (kansion) valitseminen valitsee automaattisesti myös laiteryhmän sisällön. 4. Valitse laitteelle kuvake valitsemalla laite ja napsauttamalla Kuvakkeen vaihto. 5. Valitse Ensisijainen toiminto -valikosta toiminto joka suoritetaan, kun käyttäjä kaksoisnapsauttaa laitetta Workstationissa. 6. Jos laite on domekamera, voit määrittää profiilikohtaisen domekameran vapautusajan Domeohjauksen automaattinen vapautus -liukusäätimellä. Asetus määrittää ajan, jonka domekamera voi olla käyttämättä, ennen kuin järjestelmä vapauttaa domeohjauksen ja muut käyttäjät voivat ottaa ohjauksen haltuunsa. 7. Valitse kohdasta Käyttäjän valtuudet toiminnot, joita käyttäjällä on oikeus käyttää. 8. Tekstikanaville voit lisäksi valita, mitä dataa näytetään Workstationin laiteikkunassa. Napsauttamalla Laiteikkunan asetukset pääset asetuksiin. Tekstikanavien laiteikkuna-asetukset Laiteikkuna-asetuksissa voit valita, miten tekstidataa näytetään Workstationin laiteikkunassa. Valittavina ovat seuraavat vaihtoehdot: Näytä uusin tekstidata luettelon yläosassa. Oletuksena uusin tekstidata näytetään tekstidataluettelon alaosassa. Valitse tämä vaihtoehto, jos haluat, että uusin tekstidata näytetäänkin luettelon yläosassa. Näytä ylätunniste. Tämä valinta näyttää tekstidatan kaappausajurin määrittämiä tunnistetietoja. MIRASYS VMS 7.0 MIRASYS LTD SIVU 81

82 Näytä mukautetut tapahtuma. Tämä valinta näyttää tekstidatan kaappausajurin määrittämiä mukautettuja tapahtumia. Näytä mukautetut tapahtumat tekstidataluettelossa. Tämä valinta näyttää mukautetut tapahtumat tekstidataluettelossa (mukautettujen tapahtumien luettelon sijasta). Rivien määrä. Määritä tekstidataluettelossa kerrallaan näytettävien rivien enimmäismäärä. Kolme tekstikanavanäkymää laiteikkunassa Workstation-ohjelmassa. A. Ylätunniste B. Tekstidataluettelo C. Mukautettujen tapahtumien luettelo. PROFIILIKOHTAISTEN HÄLYTYSASETUSTEN MUOKKAAMINEN Hälytyslista-välilehdeltä voit valita hälytyksiä, jotka haluat lisätä profiiliin sekä muokata hälytyksen profiilikohtaisia käyttäjäoikeuksia. Hälytysten lisääminen profiiliin: 1. Avaa Hälytyslista-välilehti. 2. Valitse Lähde-valikosta tallennin. Valittavissa olevat hälytykset näkyvät vasemmassa ruudussa. 3. Valitse hälytys tai hälytykset, jotka haluat lisätä, ja napsauta sitten oikeaa nuolta. Voit myös vetää hälytyksen vasemmasta ruudusta oikeaan. 4. Tallenna profiili napsauttamalla OK. MIRASYS VMS 7.0 MIRASYS LTD SIVU 82

83 HUOMAA: Voit myös lisätä hälytyksiä profiileihin hälytysten luonti-/muokkausikkunassa kuten on kerrottu kohdassa Uuden hälytyksen lisääminen. Profiilikohtaisen hälytyksen käyttäjäoikeuksien muokkaaminen: 1. Avaa Hälytyslista-välilehti. 2. Napsauta Valitut hälytykset -ruudussa hälytystä. 3. Määritä käyttäjän valtuudet kullekin hälytykselle. Käyttäjän valtuudet löytyvät Hälytyslista-välilehden oikeasta alakulmasta. Voit asettaa erilaiset oikeudet kullekin hälytykselle tai voit valita useita hälytyksiä (pitämällä SHIFT- tai CONTROL-näppäintä painettuna) ja asettaa samat vaihtoehdot kaikille valituille hälytyksille. Käyttäjän valtuuksiin kuuluu: Reaaliaikainen seuranta. Valitse tämä, jos haluat, että käyttäjät saavat seurata reaaliaikaista hälytyskuvaa ja -ääntä. Ponnahdusvideo. Valitse, jos haluat käyttäjien saavan ottaa vastaan automaattisesti näytettävää hälytyskuvaa. Ponnahdusaudio. Valitse, jos haluat käyttäjien saavan ottaa vastaan automaattisesti avautuvia hälytysaudionäkymiä. Toisto. Valitse, jos haluat, että käyttäjät saavat toistaa hälytyskuvia. Tallenna. Valitse tämä vaihtoehto, jos käyttäjä saa tallentaa hälytyskuvia paikalliselle tallennusvälineelle. Kuittaa. Valitse, jos haluat, että käyttäjät saavat kuitata hälytyksiä. 4. Jos haluat tietokoneen soittavan hälytystilanteessa merkkiäänen, valitse Äänimerkki ja valitse sitten käytettävä ääni. Kokeile ääniä valitsemalla ääni luettelosta ja napsauttamalla Toista. 5. Tallenna asetukset napsauttamalla OK. KARTTOJEN LISÄÄMINEN PROFIILEIHIN Kuhunkin laiteryhmään voi liittää kartan tai pohjapiirroksen. Voit liittää karttaan kuvakkeita osoittamaan laitteiden sijainnit. Kuvakkeita napsauttamalla käyttäjät pääsevät käyttämään komponentteja suoraan kartalta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 83

84 Voit lisätä järjestelmään BMP-, JPEG- tai PNG-muotoihin tallennettuja karttakuvia. Kartan rakennehierarkiassa voi olla maksimissaan kahdeksan tasoa. Napsauttaessasi Kartat-välilehteä korkein karttataso esitetään oletusarvoisesti. Voit liikkua karttatasojen välillä valitsemalla haluamasi tason pudotusvalikosta. Napsauta Ylös-nuolta siirtyäksesi korkeammalle karttatasolle. Profiiliin kuuluvat laitteet näytetään vasemmanpuoleisessa ruudussa. Kartan lisääminen: 1. Napsauta Vaihda tasoa -painiketta ja valitse laiteryhmä johon haluat liittää kartan. Valittuun laiteryhmään kuuluvat laitteet näytetään vasemmanpuoleisessa ruudussa. Laitteiden lisäksi ruudussa näkyvät ryhmään kuuluvat aliryhmät. Voit siirtyä alemmalle karttatasolle myös kaksoisnapsauttamalla aliryhmien kuvakkeita vasemmanpuoleisessa ruudussa. 2. Napsauta Lisää kartta ja etsi kuvatiedosto, jota haluat käyttää karttana. 3. Valitse vasemmanpuoleisesta ruudusta laitteet ja laiteryhmät, jotka haluat lisätä karttaan. Tämän jälkeen napsauta Lisää karttalle -nuolta. Kartalla jo olevat laitteet näytetään vasemmanpuoleisessa ruudussa himmennettyinä. Mikäli lisäät kartalle aliryhmien kuvakkeita, kuvakkeet toimivat linkkeinä aliryhmien omille kartoille. Käyttäjät voivat siirtyä alemmalle karttatasolle kaksoisnapsauttamalla aliryhmien kuvakkeita. VIHJE: Jos haluat valita useita laitteita samalla kertaa, pidä vaihto (SHIFT)- tai CTRL-näppäintä painettuna. 4. Valittuasi kartalta laitteen tai laiteryhmän voit määrittää seuraavia asetuksia Laitteen ominaisuudet -ikkunasta: Voit valita kameroille suunnan, johon kuvake osoittaa. Oletusasetuksilla jokaisen laitteen nimi näytetään kartalla. Välttääksesi turhaa tekstiä ruudulla voit napsauttaa nimen näytön pois tyhjentämällä valintaruudun Nimi. Nimi näytetään tällöin erillisessä ponnahdusvalikossa. Mikäli joudut asettamaan huomattavan määrän laitteita pienelle alueelle, voit käyttää paikkamerkkejä laitteiden näyttämiseen kartalla. Napsauta Paikkamerkki-valintaruutua. Kartalle ilmestyy MIRASYS VMS 7.0 MIRASYS LTD SIVU 84

85 paikkamerkki (x) ja yhdistävä viiva. Vedä paikkamerkki (x) oikeaan kohtaan kartalla. Vedä kuvake sopivaan paikkaan. Kohdekartan poistaminen: Avaa kartta, jonka haluat poistaa, ja napsauta Poista kartta. Kuvakkeen poistaminen kohdekartalta: Valitse kuvake ja napsauta sitten Poista. MIRASYS VMS 7.0 MIRASYS LTD SIVU 85

86 KÄYTTÄJÄT Kaikki käyttäjät kuuluvat käyttäjäryhmään (katso alta), jonka avulla heidän oikeutensa määritellään ja hallinnoidaan. Järjestelmänvalvoja voi lisätä uusia käyttäjäryhmiä, hallita niiden oikeuksia ja lisätä niihin käyttäjiä. Järjestelmä tukee toimialuetason käyttöoikeuksien integraatiota (LDAP), joten käyttäjät voidaan synkronisoida toimialueryhmistä. Lisätietoja on kohdassa Toimialuepohjaiset ryhmät. Jokaisella käyttäjäryhmällä on oltava ainakin yksi profiili, joka määrittää laitteet, joihin käyttäjäryhmällä on järjestelmässä pääsy. Yhdellä ryhmällä voi olla enintään viisi profiilia. Katso Profiilit. Kaikki käyttäjätilit on suojattu käyttäjänimellä ja salasanalla. KÄYTTÄJIEN ROOLIT Järjestelmä tukee seuraavia käyttäjärooleja (jotka määritellään käyttäjäryhmien avulla): Järjestelmänvalvojan rooli: Valvojat saavat kirjautua sisään System Manageriin ja muuttaa kaikkia asetuksia (esimerkiksi muuttaa kamera-asetuksia tai lisätä uusia profiileja tai käyttäjätilejä). Seurantarooli: Käyttäjät, joilla on seurantavaltuudet, saavat kirjautua System Manageriin ja seurata järjestelmää Järjestelmä välilehdellä, mutta he eivät saa muuttaa asetuksia. Arkistojen katselurooli: Tämän roolin avulla käyttäjät voivat avata tietoja arkistosta Workstationilla (saadaksesi lisätietoja arkistoista katso kohta Arkistointi). Tämän roolin saaneet käyttäjät voivat kirjautua sisään Workstationiin, mutta eivät System Manageriin. Heillä on pääsy kaikkiin Workstation-ohjelmiston peruskäyttötoimintoihin. Mukautettu rooli: Mukautettu rooli on käyttäjäryhmärooli, jonka voi asettaa mille tahansa käyttäjälle paitsijärjestelmänvalvojan roolille. Mukautetun roolin voi asettaa käyttäjäryhmille, joilla ei ole roolia (katso kohta Loppukäyttäjä alla). Mukautetun roolin avulla voi rajoittaa käyttäjien pääsyä Workstationin toimintoihin. Lisätietoja on alla kohdassa Mukautettu rooli:. Loppukäyttäjä: Jos käyttäjäryhmälle ei valita tiettyä roolia, kohdellaan sen käyttäjiä loppukäyttäjinä. Loppukäyttäjät saavat MIRASYS VMS 7.0 MIRASYS LTD SIVU 86

87 kirjautua sisään Workstationiin, mutta eivät System Manageriin. Heillä on pääsy kaikkiin Workstation-ohjelmiston peruskäyttötoimintoihin, mutta he eivät voi tarkastella arkistoja. Tämä on normaalikäyttäjien oletusrooli. MUKAUTETTU ROOLI: Mukautetun roolin avulla voi rajoittaa käyttäjien pääsyä Workstationin toimintoihin. Mukautettua roolia ei voi asettaa käyttäjälle, jolla on järjestelmänvalvojan rooli. Mukautetun roolin käyttäjäominaisuuksia voi muokata kohdasta Mukautettu rooli klikkaamalla mukautetun roolin muokkauspainiketta. Mukautetun roolin ominaisuuksien hallintaikkunassa voit valita ominaisuudet, jota käyttäjäryhmä voi käyttää Workstationissa: MIRASYS VMS 7.0 MIRASYS LTD SIVU 87

88 KÄYTTÄJÄRYHMIEN LISÄÄMINEN Uuden käyttäjäryhmän lisääminen järjestelmään: 1. Napsauta Lisää käyttäjä painiketta Käyttäjät-välilehden vasemmassa yläkulmassa. Näyttöön tulee Lisää Käyttäjäryhmä -valintaikkuna. 2. Toimi seuraavasti: Kirjoita ryhmän nimi Ryhmän nimi-laatikkoon. Valitse ryhmän käyttäjäroolit. Lisätietoja on kohdassa Käyttäjien roolit. Valitse profiili tai profiilit, jotka haluat antaa ryhmälle. Napsauta oikeaa nuolipainiketta tai vedä profiilit vasemmasta ruudusta oikeaan. VIHJE: Jos haluat valita useita profiileja samalla kertaa, pidä vaihto- (SHIFT)- tai CTRL-näppäintä painettuna. 3. Tallenna uusi käyttäjäryhmä napsauttamalla OK. TOIMIALUEPOHJAISET RYHMÄT (LDAP) Järjestelmä tukee toimialuetason käyttöoikeuksien integraatiota (LDAP), joten käyttäjät voidaan synkronisoida toimialueryhmistä. Toimialuepohjaiset käyttäjät voivat kirjautua sisään NVR-järjestelmään käyttäen toimialueensa käyttäjänimeä ja salasanaa. Oletuksena käyttäjäryhmien oikeudet synkronisoidaan isäntätoimialueiden kanssa 30 minuutin välein. Ota yhteyttä järjestelmäsi toimittajaan, jos haluat vaihtaa 30 minuutin oletusjaksoa. Tämä ominaisuus vaatii Mirasys Carbon Server-lisenssin. Uuden toimialuepohjaisen käyttäjäryhmän lisääminen järjestelmään: 1. Napsauta Käyttäjät välilehden vasemmasta ylänurkasta painiketta Tuo käyttäjäryhmiä (Muokkaa Käyttäjäryhmää -painikkeen vieressä). Master-tallentimen on oltava yhdistettynä toimialueeseen, jotta painike olisi näkyvillä. Jos tallennin ei ole yhdistettynä toimialueeseen, ei painiketta näy. MIRASYS VMS 7.0 MIRASYS LTD SIVU 88

89 2. Kirjoita toimialueen nimi Käyttäjäryhmän toimialue (domain) -valintaikkunaan. 3. Valitse haluatko hakea kaikki käyttäjäryhmät tai tiettyjä ryhmiä. Jos haluat hakea tiettyjä ryhmiä nimellä, voit asettaa hakukriteeksi ryhmän nimen, merkkijonon ryhmän nimessä tai merkkijonon ryhmän nimen alussa tai lopussa. 4. Valitse haluatko ohittaa vai sisällyttää tyhjät käyttäjäryhmät hakuun. 5. Valitse haluatko tyhjentää tai pitää edelliset hakutulokset. 6. Napsauta Ok. 7. Valitse ikkunasta Tuo käyttäjäryhmiä ne käyttäjäryhmät, jotka haluat tuoda toimialueesta. 8. Napsauta Ok tuodaksesi valitut ryhmät. 9. Tuotujen käyttäjäryhmien roolien määrittämiseksi muokkaa niitä alla olevalla tavalla. KÄYTTÄJÄRYHMIEN MUOKKAUS Käyttäjäryhmän muokkaus (sekä järjestelmä- että toimialuepohjaiset): 1. Avaa Käyttäjät-välilehti. 2. Napsauta sitä käyttäjäryhmää, jota haluat muokata. 3. Voit muokata seuraavia asetuksia: Kirjoita ryhmän nimi Ryhmän nimi-laatikkoon. Valitse ryhmän käyttäjäroolit. Lisätietoja on kohdassa Käyttäjien roolit. MIRASYS VMS 7.0 MIRASYS LTD SIVU 89

90 Valitse profiili tai profiilit, jotka haluat antaa ryhmälle. Napsauta oikeaa nuolipainiketta tai vedä profiilit vasemmasta ruudusta oikeaan. VIHJE: Jos haluat valita useita profiileja samalla kertaa, pidä vaihto- (SHIFT)- tai CTRL-näppäintä painettuna. 4. Tallenna muutokset napsauttamalla OK. KÄYTTÄJÄRYHMIEN POISTAMINEN Käyttäjäryhmän poistaminen (sekä järjestelmä- että toimialuepohjaiset): 1. Avaa Käyttäjät-välilehti. 2. Napsauta sitä käyttäjäryhmää, jonka haluat poistaa. Huomaa, ettet voi poistaa ryhmää Ylläpitäjät. 3. Napsauta Poista käyttäjäryhmä -painiketta vasemmasta yläkulmasta. 4. Napsauta OK poistaaksesi ryhmän. HUOMAA: Toimialuepohjaisia käyttäjäryhmiä (LDAP) ei voi poistaa System Managerista. Toimialuepohjaisen ryhmän voi poistaa System Managerista, mutta sillä ei ole vaikutusta itse ryhmään. UUSIEN KÄYTTÄJIEN LISÄÄMINEN Uuden käyttäjän lisääminen järjestelmään: 1. Avaa Käyttäjät-välilehti. 2. Napsauta sitä käyttäjäryhmän nimeä, johon haluat lisätä käyttäjän. Huomaa, että voit lisätä käyttäjiä vain järjestelmän omiin ryhmiin, et toimialuepohjaisiin ryhmiin. 3. Napsauta Lisää käyttäjä painiketta Käyttäjät-välilehden vasemmassa yläkulmassa. Näyttöön tulee Lisää käyttäjä -valintaikkuna. 4. Toimi seuraavasti: Kirjoita tilin nimi Käyttäjänimi-ruutuun. Lisää tiliin salasana napsauttamalla Muuta salasana ja kirjoittamalla salasana kahdesti. MIRASYS VMS 7.0 MIRASYS LTD SIVU 90

91 Kirjoita halutessasi käyttäjätilin kuvaus. Käytä alasvetovalikkoa valitaksesi käyttäjäryhmän, johon haluat lisätä käyttäjän. Valitse käyttäjän käyttöliittymäkieli. Voit suojata ohjelman automaattisella lukituksella tai automaattisella uloskirjautumisella. Jos käyttäjä ei käytä ohjelmaa määritetyn ajan kuluessa, ohjelma lukkiutuu tai käyttäjä kirjautuu ulos. Käyttäjä voi myös milloin tahansa lukita Workstation-ohjelman manuaalisesti. 5. Tallenna uusi käyttäjätili napsauttamalla OK. HUOMAA: Käyttäjät voivat muuttaa salasanojaan ja käyttöliittymäkieltään Workstation-ohjelmassa. KÄYTTÄJIEN SEURANTA Käyttäjät-välilehdeltä näkyy, ovatko käyttäjät kirjautuneena järjestelmään: Kuvake Kuvaus (Vihreä). Käyttäjä on kirjautuneena sisään. Napsauta plus-merkkiä (+) nähdäksesi sen ohjelman nimen, jolle käyttäjä on kirjautunut sekä käyttäjän tietokoneen IP-osoitteen. Myös sisäänkirjautumis päivämäärä ja -aika näkyvät. (Punainen). Käyttäjä ei ole kirjautuneena sisään. (Harmaa) Käyttäjätili ei ole käytössä. MIRASYS VMS 7.0 MIRASYS LTD SIVU 91

92 KÄYTTÄJIEN PUDOTTAMINEN Jos sinulla on valvojaoikeudet, voit kirjata käyttäjän ulos Workstation-ohjelmasta. Käyttäjän pudottaminen: Napsauta käyttäjän nimeä Käyttäjät-välilehdellä ja napsauta Kirjaa käyttäjä ulos. KÄYTTÄJÄTILIN KÄYTTÖÖNOTTO TAI POISTAMINEN KÄYTÖSTÄ Mikäli haluat estää käyttäjää kirjautumasta järjestelmään, mutta haluat säilyttää tämän käyttäjätilin myöhempää käyttöä varten, voit poistaa käyttäjätilin käytöstä. Kun käyttäjän on jälleen sallittua kirjautua järjestelmään, voit aktivoida käyttäjätilin uudelleen. Käyttäjätilin käyttöönotto tai poistaminen käytöstä: 1. Avaa Käyttäjät-välilehti ja valitse haluamasi käyttäjätili. Avaa Muokataan käyttäjätiliä -valintaikkuna. 2. Tee jokin seuraavista: Ota käyttäjätili pois käytöstä napsauttamalla Aktiivinen-valintaruutu tyhjäksi. Aktivoi käyttäjätili napsauttamalla rasti Aktiivinen-valintaruutuun. 3. Napsauta OK. HUOMAA: Toimialuepohjaisia (LDAP) käyttäjiä ei voi poistaa käyttäen SM:ää. MIRASYS VMS 7.0 MIRASYS LTD SIVU 92

93 JÄRJESTELMÄ Järjestelmä-välilehdellä voit muokata ja varmuuskopioida järjestelmän asetuksia, valvoa järjestelmän tilaa ja seurata järjestelmän diagnostisia tietoja. Välilehdellä voit myös muuttaa tallentimien lisenssiavaimia lisätäksesi esimerkiksi tallentimen kameramäärää tai uusia IP-kamera-ajureita. Lisäksi voit määrittää ohjelmistovahdin asetukset. Välilehdellä on seuraavat osat: Järjestelmäasetukset Sähköpostiasetukset (katso Sähköpostiasetukset) Muokkaa tallentimien osoitteita (katso Tallenninten osoitteiden muokkaus) Järjestelmän osoitteet (katso Järjestelmän osotteiden muokkaus (Master-tallentimet)) Varmuuskopiointi Tiedostojen vieminen (katso Lokitiedostojen vienti) Järjestelmäasetusten varmuuskopiointi (katso Asetusten varmuuskopiointi) Järjestelmäasetusten palauttaminen (katso Asetusten palauttaminen) Diagnostiikka SM-palvelimen diagnostiikka (katso SM) Tallentimien diagnostiikka (Tallentimien diagnostiikka) Lisenssit (katso Lisenssit) Ohjelmistovahti (katso Ohjelmistovahti) Ohjelmalisäkkeet (katso Ajureiden asentaminen) Voit käynnistää työkalun seuraavin tavoin: Napsauta profiilia ja napsauta sitten Muokkaa. Kaksoisnapsauta työkalua. MIRASYS VMS 7.0 MIRASYS LTD SIVU 93

94 Vedä työkalu Järjestelmä-välilehdeltä työalueelle. SÄHKÖPOSTIASETUKSET Voit määrittää sähköpostiosoitteita, joihin järjestelmä lähettää raportteja valituista tapahtumista (katso Ohjelmistovahti). Kaikille määritetyille vastaanottajille lähetetään raportit kaikista valituista tapahtumista. Sähköpostiraporttien lähetysasetusten määrittäminen: 1. Napsauta Järjestelmä-välilehdellä Sähköpostiasetukset-painiketta. 2. Kirjoita lähettäjän osoite (osoite, jonka järjestelmä kirjaa sähköpostin lähettäjäksi) Lähettäjä-kenttään. Huomaa, että osa sähköpostiohjelmista on konfiguroitu vastaanottamaan sähköpostiviestejä vain oikein muotoilluista sähköpostiosoitteista (esim. 3. Kirjoita viestin lähetykseen käytettävän SMTP-palvelimen nimi Lähtevä sähköposti (SMTP) -kenttään. Järjestelmä lähettää kaikki sähköpostiraportit määritetyn palvelimen kautta. 4. Kirjoita SMTP-palvelun vaatimat kirjautumistiedot vastaaviin kenttiin. 5. Valitse sähköpostiraporteissa käytettävä kieli Sähköpostin kieli -valikosta. Raportit lähetetään kaikkiin sähköpostiosoitteisiin valitulla kielellä. 6. Aseta tapahtumat, joista järjestelmä raportoi sähköpostitse (katso Ohjelmistovahti). Sähköpostiosoitteen lisääminen raporttilistalle: 1. Napsauta Järjestelmä-välilehdellä Sähköpostiasetukset-painiketta. 2. Napsauta Lisää uusi sähköpostiosoite -painiketta. 3. Kirjoita Nimi ja Osoite -kenttiin vastaanottajan nimi ja sähköpostiosoite. 4. Napsauta OK. Sähköpostiosoitteen poistaminen raporttilistalta: 1. Napsauta Järjestelmä-välilehdellä Sähköpostiasetukset-painiketta. MIRASYS VMS 7.0 MIRASYS LTD SIVU 94

95 2. Valitse osoite, jonka haluat poistaa raporttilistalta. 3. Napsauta Poista valittu sähköpostiosoite -painiketta poistaaksesi valitun osoitteen. 4. Napsauta lopuksi OK. TALLENNINTEN OSOITTEIDEN MUOKKAUS Mikäli tallentimen IP-osoite vaihtuu, voit määrittää uuden osoitteen Muuta tallentimien osoitteita -työkalulla. Tallentimen IP-osoitteen vaihtaminen: 1. Napsauta Järjestelmä-välilehdellä Muuta tallentimien osoitteita -painiketta. 2. Valitse tallennin, jonka IP-osoitteen haluat vaihtaa. 3. Napsauta Vaihda tallentimen osoite -painiketta. 4. Kirjoita tallentimen IP-osoite tai DNS-verkkotunnus Tallentimen uusi osoite -kenttään. 5. Napsauta OK. JÄRJESTELMÄN OSOTTEIDEN MUOKKAUS (MASTER TALLENTIMET) Master-tallennin toimii järjestelmän keskustallentimena. Muut tallentimet ja asiakasohjelmat ovat yhteydessä Master-tallentimeen. Sisäänkirjautuessaan järjestelmään Workstationin tai System Managerin kautta käyttäjät voivat valita Master-tallentimen jolle kirjautuvat. Lisäksi Workstationin käyttäjät voivat vaihtaa Master-tallennintaan käytön aikana. Voit määrittää System Managerin kautta uusia Master-tallentimia joille käyttäjät voivat kirjautua sisäänkirjautumisen yhteydessä. Nämä osoitteet voi antaa IP-osoitteina (esim. tai DNS-niminä (esim. ). HUOMAA: Käyttäjät voivat kirjautua mille tahansa määritellylle Master-tallentimelle kunhan näillä on käyttöoikeudet (yhteensopiva käyttäjätunnus ja salasana) tallentimille. MIRASYS VMS 7.0 MIRASYS LTD SIVU 95

96 Master-tallentimen osoitteen lisääminen: 1. Napsauta Järjestelmä-välilehdellä Järjestelmäosoitteet -painiketta. 2. Napsauta Lisää uusi järjestelmän osoite -painiketta. 3. Anna uusi järjestelmäosoite (joko IP-osoite tai DNS-nimi) Lisää-kenttään. 4. Napsauta OK. Master-tallentimen osoitteen muuttaminen: 1. Napsauta Järjestelmä-välilehdellä Järjestelmäosoitteet -painiketta. 2. Napsauta Master-tallenninta jonka osoitteen haluat vaihtaa. 3. Napsauta Vaihda järjestelmän osoite -painiketta. 4. Kirjoita Master-tallentimen uusi IP-osoite tai DNS-verkkotunnus Vaihda järjestelmän osoite -kenttään. 5. Napsauta OK. Master-tallentimen osoitteen poistaminen: 1. Napsauta Järjestelmä-välilehdellä Järjestelmäosoitteet -painiketta. 2. Napsauta Master-tallenninta jonka haluat poistaa. 3. Napsauta Poista järjestelmän osoite -painiketta. LOKITIEDOSTOJEN VIENTI Jos järjestelmässä on ongelmia, voit tallentaa lokitiedostot ja lähettää ne järjestelmän toimittajalle. Voit tallentaa tapahtumatiedostot kiintolevylle, levykkeelle tai muulle siirrettävälle tai kiinteälle laitteelle. Lokitiedostot tallennetaan ZIP-tiedostoon. Lokitiedostojen tallennus: 1. Napsauta Järjestelmä-välilehdellä Lokien tallennus -painiketta. 2. Valitse tallennettavat lokit ja napsauta OK. Jos jossakin tallentimessa on ongelmia, valitse sen tallentimen lokit. Valitse lisäksi System Management Serverin ja asiakasohjelmien lokit. MIRASYS VMS 7.0 MIRASYS LTD SIVU 96

97 3. Valitse tallennuslaite ja kansio, johon haluat tallentaa lokitiedostot. Voit lisätä uuden kansion napsauttamalla Uusi kansio -painiketta. 4. Kirjoita ZIP-tiedostolle nimi ja napsauta OK. Järjestelmä tallentaa tiedostot ZIP-tiedostoon. Lähetä ZIP-tiedosto järjestelmän toimittajalle. ASETUSTEN VARMUUSKOPIOINTI Varmuuskopioi järjestelmäasetukset siltä varalta, että asetukset sisältävä kiintolevy hajoaa. Voit varmuuskopioida järjestelmäasetukset ja tallentimien asetukset. Järjestelmäasetukset sisältävät tiedot tallentimista, profiileista ja käyttäjätileistä. Tallenninasetuksissa on tiedot tallentimiin kytketyistä laitteista ja niiden asetuksista. Voit tallentaa varmuuskopion kiintolevylle, verkkolevylle, CD/DVD-levylle, levykkeelle tai muulle siirrettävälle tai kiinteälle laitteelle. Varmuuskopioiden tiedostotarkennin on vbk. Asetusten varmuuskopiointi: 1. Valitse Järjestelmä-välilehdestä Varmuuskopioi asetukset. Varmuuskopioi asetukset-ikkuna tulee näkyviin. 2. Valitse järjestelmäasetukset ja tallenninkohtaiset asetukset, jotka haluat varmuuskopioida, ja napsauta OK. 3. Valitse tallennuslaite ja kansio, johon haluat tallentaa varmuuskopion. Voit lisätä uuden kansion napsauttamalla Uusi kansio -painiketta. 4. Anna tiedostolle nimi ja napsauta sitten OK. Kuvaus on valinnainen. Järjestelmä luo varmuustiedoston. ASETUSTEN PALAUTTAMINEN Jos olet varmuuskopioinut järjestelmän ja tallentimien asetukset, voit palauttaa asetukset ongelmatilanteissa. Asetusten palauttaminen: 1. Napsauta Järjestelmä-välilehdellä Asetusten palautus -painiketta. Valintaikkuna Valitse varmuuskopiotiedosto tulee näyttöön. MIRASYS VMS 7.0 MIRASYS LTD SIVU 97

98 2. Etsi ja valitse varmuuskopiotiedosto (.vbk) ja napsauta OK. Järjestelmä purkaa tiedoston ja näyttää sen jälkeen valintaikkunan Asetusten palautus. Valintaikkunassa näkyy myös kuvaus asetuksista. 3. Valitse järjestelmäasetukset ja tallenninkohtaiset asetukset, jotka haluat palauttaa, ja napsauta Palauta. Asetukset palautetaan. 4. Napsauta OK hyväksyäksesi uudet asetukset tai napsauta Käynnistä palautus uudelleen palataksesi Asetusten palautus -ikkunaan. SM DIAGNOSTIIKKA SM-diagnostiikassa näytetään tietoja Master-tallentimella toimivasta System Management Server -palvelusta. TUNNISTETIEDOT Kohdassa SM Server -diagnostiikka voit tarkastella seuraavia tietoja: SM-palvelimen versio Tietokoneen nimi ja aikavyöhyke Käyttöjärjestelmätiedot Pääversio Aliversio Koontiversio Käyttöympäristön tunnus CSD-versio Service pack -pääversio Service pack -aliversio Suite mask Tuotteen tyyppi Framework-versio MIRASYS VMS 7.0 MIRASYS LTD SIVU 98

99 LOKITIEDOSTOT Jos järjestelmässä on ongelmia, voit tarkastella lokitiedostoja Lokitiedostot-välilehdellä. Lokitiedoston tarkasteleminen: Valitse tiedosto pudotusvalikosta. Sisältö näkyy kohdassa Valitun lokitiedoston sisältö. TALLENTIMIEN DIAGNOSTIIKKA Tallentimien diagnostiikassa näytetään tietoja tallentimesta, suorittimesta ja verkkokäytöstä. DIAGNOSTIIKKA Diagnostiikka-välilehdellä on seuraavat tiedot: Tallennintietoja: Ohjelmistoversio Malli Kameroiden, audiokanavien, digitaalitulojen, digitaalilähtöjen ja videolähtöjen lukumäärä Tietokoneen nimi ja aikavyöhyke Käyttöjärjestelmätiedot Suorittimen tiedot Asennetut ajurit, esimerkiksi kaappausajurit, videolähtöajurit, digitaalilähtöajurit sekä PTZ-ajurit. LOKITIEDOSTOT Lokitiedostot-välilehdellä on luettelo lokitiedostoista. Lokitiedoston sisällön tarkasteleminen: Valitse tiedosto pudotusvalikosta. Sisältö näkyy kohdassa Valitun lokitiedoston sisältö. MIRASYS VMS 7.0 MIRASYS LTD SIVU 99

100 SUORITUSKYKY Suorituskyky-välilehdellä voit seurata seuraavia: Suorittimen käyttö. Fyysisen muistin käyttö. Virtuaalisen muistin käyttö. Verkon käyttö. Käytetty levytila. TALLENNUSTIEDOT Tallennustiedot-välilehdellä voit seurata levyjen ja tiedostojen ominaisuuksia. Voit esimerkiksi tutkia vapaata levytilaa tai seurata kunkin kameran ja audiokanavan tallentamaa tietoa. Tunnistetiedot Tallennustila yhteensä. Näyttää tallennukseen varatun kokonaiskapasiteetin. Käytetty tila. Tallennetun aineiston käyttämä tila. Vapaa tila. Vapaa tallennustila. % käytetty. Levyn käytetty tallennuskapasiteetti prosentteina. Keskimääräinen tallennusnopeus. Lasketaan jakamalla tallentimen edellisen käynnistyksen jälkeen tallentaman tiedon määrä toiminta-ajalla. Tallentimen toiminta-aika. Näyttää ajan, jonka tallennin on ollut toiminnassa edellisen käynnistyksen jälkeen. Laskuri näyttää nykyisen ajan ja käynnistysajan erotuksen päivinä, tunteina ja minuutteina. Levyt Tallennustila yhteensä. Näyttää aineistolle varatun tallennuskapasiteetin valitulla levyllä. Käytetty tila. Käytetty levytila. Vapaa tila. Käytettävissä oleva vapaa tila valitulla levyllä. % käytetty. Tämä arvo osoittaa, kuinka suuren prosentuaalinen osuus on käytetty aineistolle varatusta kokonaiskapasiteetista. Väliaikainen tallennustila yhteensä. Näyttää kapasiteetin, joka on käytettävissä väliaikaiseen tallennukseen ennen kuin tiedot kirjoitetaan levylle MIRASYS VMS 7.0 MIRASYS LTD SIVU 100

101 pysyvästi. Väliaikaisen tallennustilan ansiosta tallennin voi aloittaa videon ja audion tallentamisen heti, kun se käynnistetään. Väliaikaista tallennustilaa käytetään myös esitallennukseen. Järjestelmä laskee automaattisesti tarvittavan väliaikaisen tilan määrän ja vapauttaa tilaa sen mukaan. Käytetty väliaikaisesta tallennustilasta. Parhaillaan käytössä oleva väliaikainen tallennustila. Väliaikaista tallennustilaa vapaana. Parhaillaan vapaana oleva väliaikainen tallennustila. Kamerat Vanhin aika. Vanhimman tallennetun kuvan päivämäärä ja aika. Uusin aika. Uusimman tallennetun kuvan päivämäärä ja aika. Kuvia yhteensä. Tallennettujen kuvien kokonaismäärä. Kuvien keskikoko. Kuvien keskikoko. Käytetty tila. Tämä arvo osoittaa, kuinka paljon tilaa kyseisestä kamerasta olevat kuvat ja metadatatiedostot käyttävät. % käytetty. Tämä arvo osoittaa, kuinka suuren prosentuaalisen osuuden kyseinen kamera käyttää tallennintiedoille varatusta kokonaiskapasiteetista. Äänikanavat Vanhin aika. Vanhimman tallennetun ääninäytteen päivämäärä ja aika. Uusin aika. Uusimman tallennetun näytteen päivämäärä ja aika. Ääninäytteitä yhteensä. Tallennettujen ääninäytteiden kokonaismäärä. Näytteiden keskikoko. Ääninäytteiden keskikoko. Käytetty tila. Tämä arvo osoittaa, kuinka paljon tilaa kyseiseltä audiokanavalta tallennettu äänidata ja metadatatiedostot käyttävät. % käytetty. Tämä arvo osoittaa, kuinka suuren prosentuaalisen osuuden kyseinen audiokanava käyttää tallennintiedoille varatusta kokonaiskapasiteetista. Tekstikanavat Vanhin aika. Vanhimman tallennetun tekstidatanäytteen päivämäärä ja aika. Uusin aika. Uusimman tallennetun näytteen päivämäärä ja aika. Ääninäytteitä yhteensä. Tallennettujen tekstidatanäytteiden kokonaismäärä. MIRASYS VMS 7.0 MIRASYS LTD SIVU 101

102 Näytteiden keskikoko. Tekstidatanäytteiden keskikoko. Käytetty tila. Tämä arvo osoittaa, kuinka paljon tilaa kyseiseltä tekstikanavalta tekstidata ja metatiedostot käyttävät. % käytetty. Tämä arvo osoittaa, kuinka suuren prosentuaalisen osuuden kyseinen tekstikanava käyttää tallennintiedoille varatusta kokonaiskapasiteetista. LISENSSIT Tallentimessa on oltava voimassaoleva lisenssi, jotta kaikki ominaisuudet olisivat käytettävissä. Asennuksesta riippuen sinun on ehkä päivitettävä lisenssitiedot lisätessäsi järjestelmään uusia ominaisuuksia tai kameroita. Saadaksesi lisenssi avaimen ota yhteyttä järjestelmän toimittajaan ja seuraa heidän antamia päivitysohjeita. Jos sinulla on ongelmia lisenssin päivityksen kanssa, ota yhteyttä osoitteeseen Voit myös lisätä tallentimen kameramäärää sekä VCA-valmiudet ja muita ominaisuuksia hankkimalla uuden lisenssiavaimen. Lisenssiavaimen tuominen: 1. Kaksoisnapsauta Järjestelmä-välilehdellä kohdan Lisenssit alla tallenninta, jonka haluat päivittää. 2. Kopioi MAC-osoite Lisenssitiedot -valintaikkunasta ja joko: a. Osta lisenssiavain Mirasys Extranetistä b. Tai lähetä MAC-osoite järjestelmäsi toimittajalle Saat vastauksena lisenssiavaimen tekstitiedostona. 3. Lisenssitiedoston saamisen jälkeen: MIRASYS VMS 7.0 MIRASYS LTD SIVU 102
