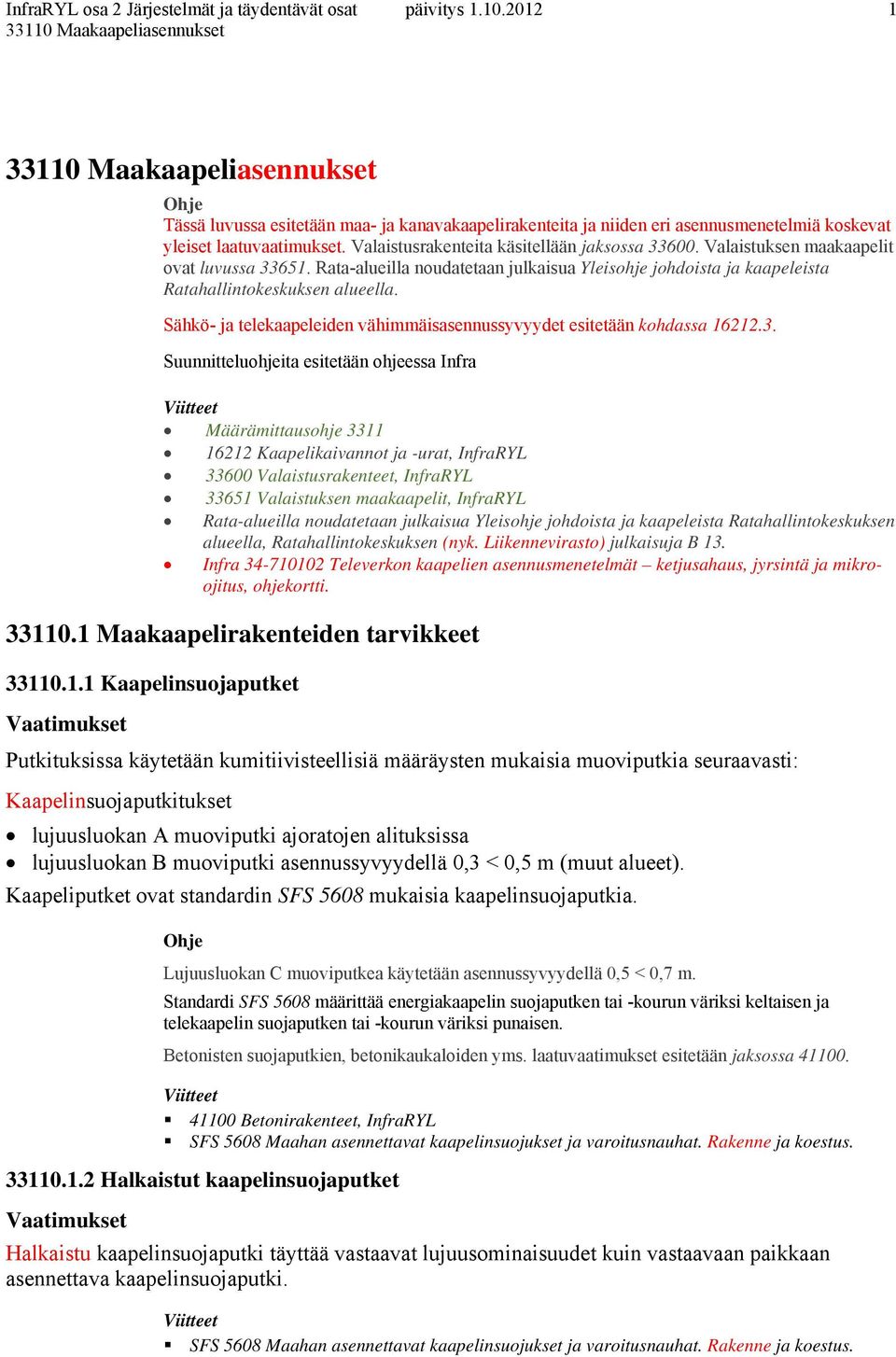

1 1 Tässä luvussa esitetään maa- ja kanavakaapelirakenteita ja niiden eri asennusmenetelmiä koskevat yleiset laatuvaatimukset. Valaistusrakenteita käsitellään jaksossa Valaistuksen maakaapelit ovat luvussa Rata-alueilla noudatetaan julkaisua Yleisohje johdoista ja kaapeleista Ratahallintokeskuksen alueella. Sähkö- ja telekaapeleiden vähimmäisasennussyvyydet esitetään kohdassa Suunnitteluohjeita esitetään ohjeessa Infra Määrämittausohje Kaapelikaivannot ja -urat, InfraRYL Valaistusrakenteet, InfraRYL Valaistuksen maakaapelit, InfraRYL Rata-alueilla noudatetaan julkaisua Yleisohje johdoista ja kaapeleista Ratahallintokeskuksen alueella, Ratahallintokeskuksen (nyk. Liikennevirasto) julkaisuja B 13. Infra Televerkon kaapelien asennusmenetelmät ketjusahaus, jyrsintä ja mikroojitus, ohjekortti Maakaapelirakenteiden tarvikkeet Kaapelinsuojaputket Putkituksissa käytetään kumitiivisteellisiä määräysten mukaisia muoviputkia seuraavasti: Kaapelinsuojaputkitukset lujuusluokan A muoviputki ajoratojen alituksissa lujuusluokan B muoviputki asennussyvyydellä 0,3 < 0,5 m (muut alueet). Kaapeliputket ovat standardin SFS 5608 mukaisia kaapelinsuojaputkia. Lujuusluokan C muoviputkea käytetään asennussyvyydellä 0,5 < 0,7 m. Standardi SFS 5608 määrittää energiakaapelin suojaputken tai -kourun väriksi keltaisen ja telekaapelin suojaputken tai -kourun väriksi punaisen. Betonisten suojaputkien, betonikaukaloiden yms. laatuvaatimukset esitetään jaksossa Betonirakenteet, InfraRYL SFS 5608 Maahan asennettavat kaapelinsuojukset ja varoitusnauhat. Rakenne ja koestus Halkaistut kaapelinsuojaputket Halkaistu kaapelinsuojaputki täyttää vastaavat lujuusominaisuudet kuin vastaavaan paikkaan asennettava kaapelinsuojaputki. SFS 5608 Maahan asennettavat kaapelinsuojukset ja varoitusnauhat. Rakenne ja koestus.

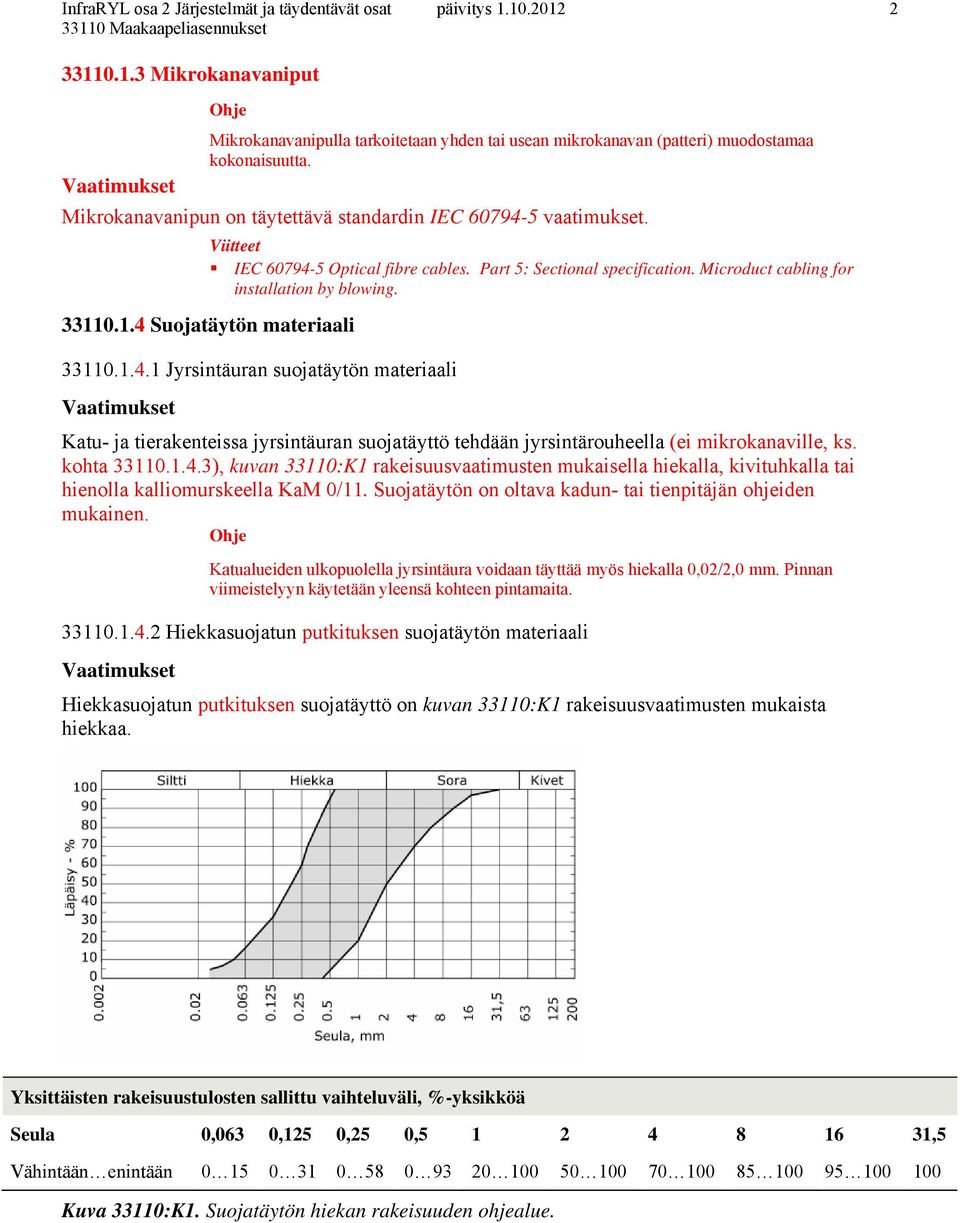

2 Mikrokanavaniput Mikrokanavanipulla tarkoitetaan yhden tai usean mikrokanavan (patteri) muodostamaa kokonaisuutta. Mikrokanavanipun on täytettävä standardin IEC vaatimukset. IEC Optical fibre cables. Part 5: Sectional specification. Microduct cabling for installation by blowing Suojatäytön materiaali Jyrsintäuran suojatäytön materiaali Katu- ja tierakenteissa jyrsintäuran suojatäyttö tehdään jyrsintärouheella (ei mikrokanaville, ks. kohta ), kuvan 33110:K1 rakeisuusvaatimusten mukaisella hiekalla, kivituhkalla tai hienolla kalliomurskeella KaM 0/11. Suojatäytön on oltava kadun- tai tienpitäjän ohjeiden mukainen. Katualueiden ulkopuolella jyrsintäura voidaan täyttää myös hiekalla 0,02/2,0 mm. Pinnan viimeistelyyn käytetään yleensä kohteen pintamaita Hiekkasuojatun putkituksen suojatäytön materiaali Hiekkasuojatun putkituksen suojatäyttö on kuvan 33110:K1 rakeisuusvaatimusten mukaista hiekkaa. Yksittäisten rakeisuustulosten sallittu vaihteluväli, %-yksikköä Seula 0,063 0,125 0,25 0, ,5 Vähintään enintään Kuva 33110:K1. Suojatäytön hiekan rakeisuuden ohjealue.

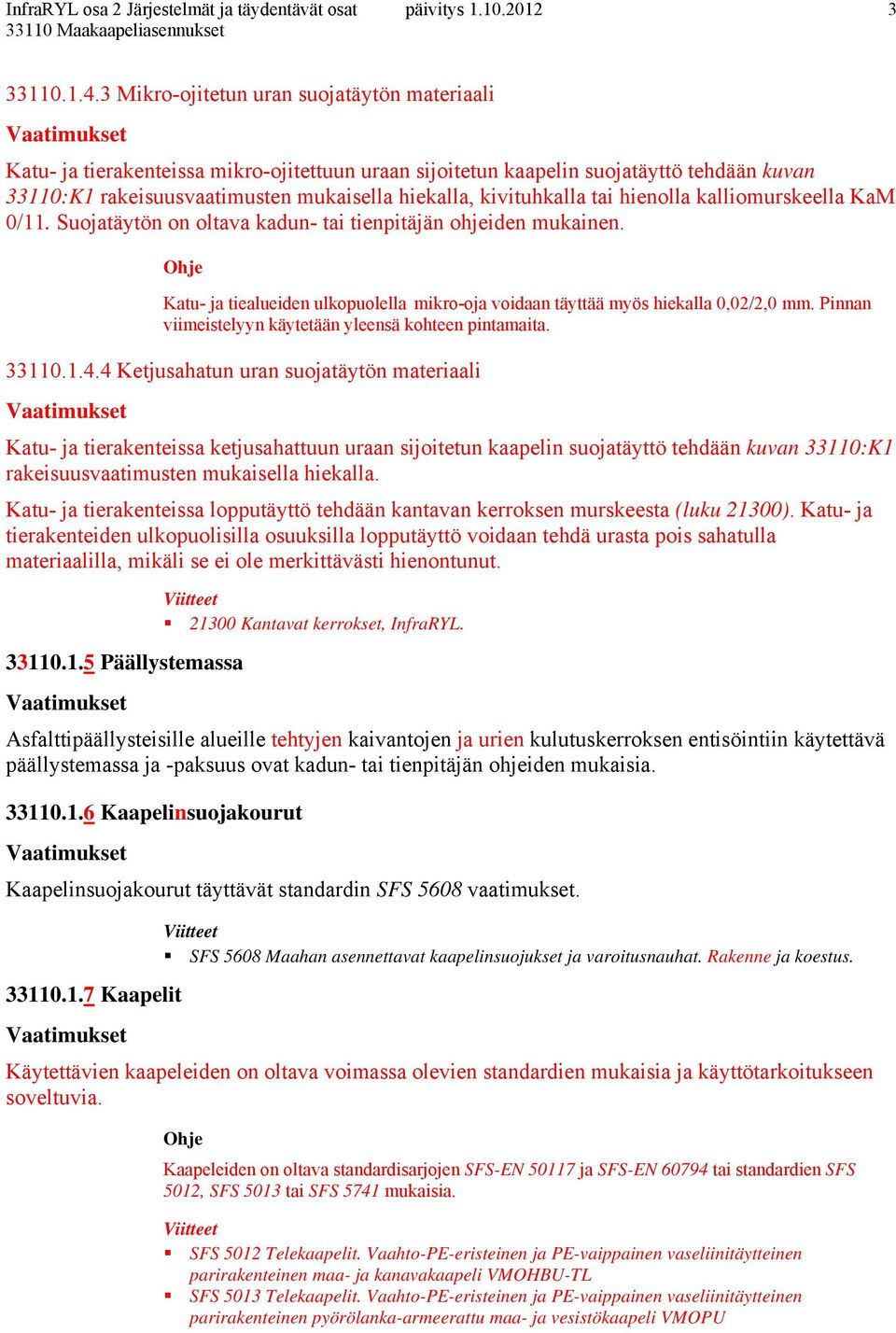

3 Mikro-ojitetun uran suojatäytön materiaali Katu- ja tierakenteissa mikro-ojitettuun uraan sijoitetun kaapelin suojatäyttö tehdään kuvan 33110:K1 rakeisuusvaatimusten mukaisella hiekalla, kivituhkalla tai hienolla kalliomurskeella KaM 0/11. Suojatäytön on oltava kadun- tai tienpitäjän ohjeiden mukainen. Katu- ja tiealueiden ulkopuolella mikro-oja voidaan täyttää myös hiekalla 0,02/2,0 mm. Pinnan viimeistelyyn käytetään yleensä kohteen pintamaita Ketjusahatun uran suojatäytön materiaali Katu- ja tierakenteissa ketjusahattuun uraan sijoitetun kaapelin suojatäyttö tehdään kuvan 33110:K1 rakeisuusvaatimusten mukaisella hiekalla. Katu- ja tierakenteissa lopputäyttö tehdään kantavan kerroksen murskeesta (luku 21300). Katu- ja tierakenteiden ulkopuolisilla osuuksilla lopputäyttö voidaan tehdä urasta pois sahatulla materiaalilla, mikäli se ei ole merkittävästi hienontunut Päällystemassa Kantavat kerrokset, InfraRYL. Asfalttipäällysteisille alueille tehtyjen kaivantojen ja urien kulutuskerroksen entisöintiin käytettävä päällystemassa ja -paksuus ovat kadun- tai tienpitäjän ohjeiden mukaisia Kaapelinsuojakourut Kaapelinsuojakourut täyttävät standardin SFS 5608 vaatimukset Kaapelit SFS 5608 Maahan asennettavat kaapelinsuojukset ja varoitusnauhat. Rakenne ja koestus. Käytettävien kaapeleiden on oltava voimassa olevien standardien mukaisia ja käyttötarkoitukseen soveltuvia. Kaapeleiden on oltava standardisarjojen SFS-EN ja SFS-EN tai standardien SFS 5012, SFS 5013 tai SFS 5741 mukaisia. SFS 5012 Telekaapelit. Vaahto-PE-eristeinen ja PE-vaippainen vaseliinitäytteinen parirakenteinen maa- ja kanavakaapeli VMOHBU-TL SFS 5013 Telekaapelit. Vaahto-PE-eristeinen ja PE-vaippainen vaseliinitäytteinen parirakenteinen pyörölanka-armeerattu maa- ja vesistökaapeli VMOPU

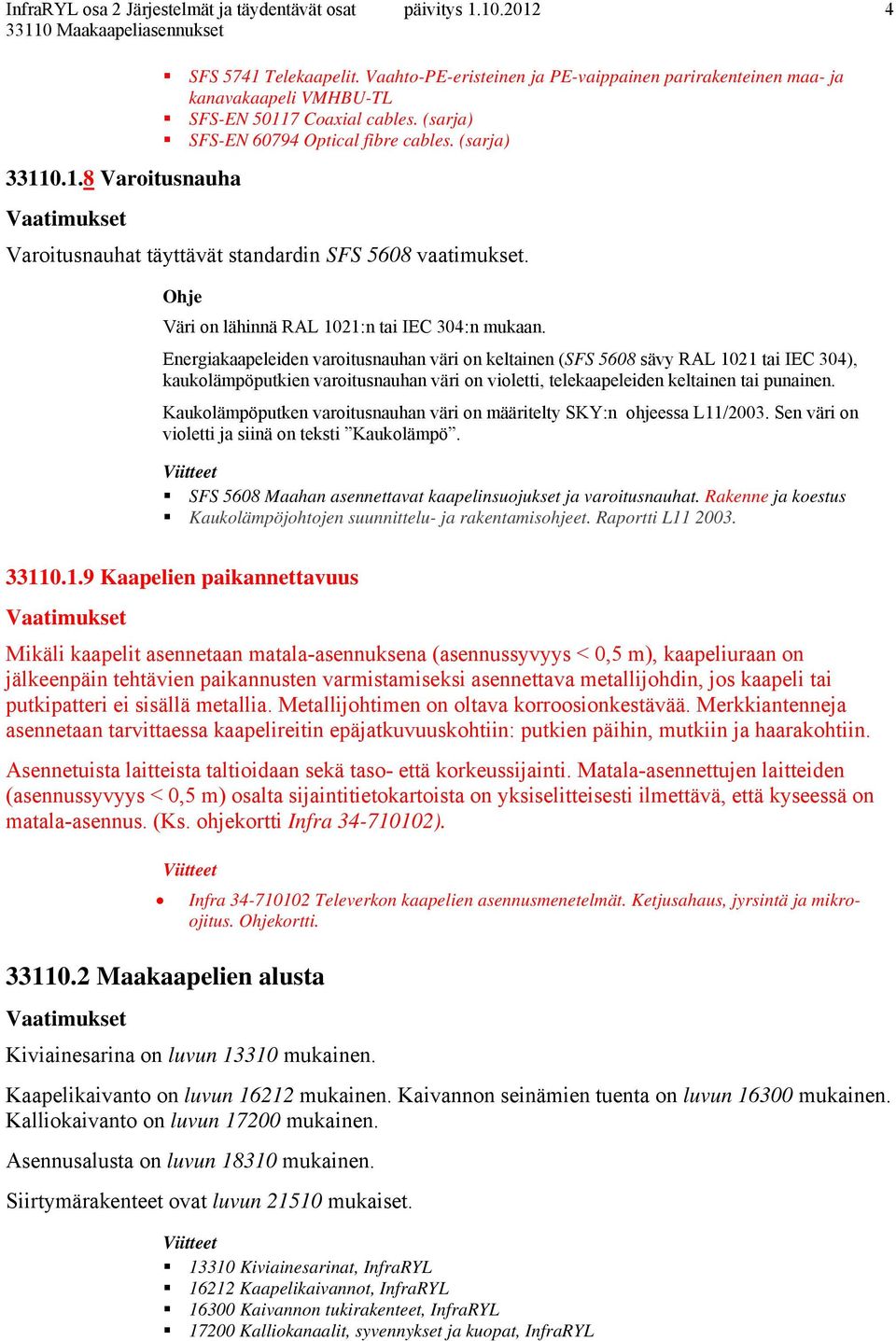

4 Varoitusnauha SFS 5741 Telekaapelit. Vaahto-PE-eristeinen ja PE-vaippainen parirakenteinen maa- ja kanavakaapeli VMHBU-TL SFS-EN Coaxial cables. (sarja) SFS-EN Optical fibre cables. (sarja) Varoitusnauhat täyttävät standardin SFS 5608 vaatimukset. Väri on lähinnä RAL 1021:n tai IEC 304:n mukaan. Energiakaapeleiden varoitusnauhan väri on keltainen (SFS 5608 sävy RAL 1021 tai IEC 304), kaukolämpöputkien varoitusnauhan väri on violetti, telekaapeleiden keltainen tai punainen. Kaukolämpöputken varoitusnauhan väri on määritelty SKY:n ohjeessa L11/2003. Sen väri on violetti ja siinä on teksti Kaukolämpö. SFS 5608 Maahan asennettavat kaapelinsuojukset ja varoitusnauhat. Rakenne ja koestus Kaukolämpöjohtojen suunnittelu- ja rakentamisohjeet. Raportti L Kaapelien paikannettavuus Mikäli kaapelit asennetaan matala-asennuksena (asennussyvyys < 0,5 m), kaapeliuraan on jälkeenpäin tehtävien paikannusten varmistamiseksi asennettava metallijohdin, jos kaapeli tai putkipatteri ei sisällä metallia. Metallijohtimen on oltava korroosionkestävää. Merkkiantenneja asennetaan tarvittaessa kaapelireitin epäjatkuvuuskohtiin: putkien päihin, mutkiin ja haarakohtiin. Asennetuista laitteista taltioidaan sekä taso- että korkeussijainti. Matala-asennettujen laitteiden (asennussyvyys < 0,5 m) osalta sijaintitietokartoista on yksiselitteisesti ilmettävä, että kyseessä on matala-asennus. (Ks. ohjekortti Infra ). Infra Televerkon kaapelien asennusmenetelmät. Ketjusahaus, jyrsintä ja mikroojitus. kortti Maakaapelien alusta Kiviainesarina on luvun mukainen. Kaapelikaivanto on luvun mukainen. Kaivannon seinämien tuenta on luvun mukainen. Kalliokaivanto on luvun mukainen. Asennusalusta on luvun mukainen. Siirtymärakenteet ovat luvun mukaiset Kiviainesarinat, InfraRYL Kaapelikaivannot, InfraRYL Kaivannon tukirakenteet, InfraRYL Kalliokanaalit, syvennykset ja kuopat, InfraRYL

5 Asennusalustat, InfraRYL Siirtymäkiilat, InfraRYL Maakaapelien asentaminen Kaapelikaivannot, yleistä Kaapelikaivannot tehdään siten, että kaapelit voidaan asentaa ja putkitukset/kanavat rakentaa suunnitelma-asiakirjojen mukaisesti sallittujen mittapoikkeamien rajoissa. Kuva 33110:K2. Kaapeleiden asennusetäisyydet. Kaapelien vähimmäisasennussyvyydet esitetään kohdassa Tehtyyn uraan asennetaan varoitusnauha, mikäli luvan myöntäjä tai kaapelin tilaaja niin edellyttää. Rakennekerrokset ja päällysteet entisöidään suunnitelma-asiakirjojen ja kadun- tai tienpitäjän ohjeiden mukaisesti Kaapelikaivannot, InfraRYL Maakaapelien ja kaapelinsuojaputkien asentaminen auraamalla Aurauspaikka ei poikkea suunnitelma-asiakirjojen tai luvan mukaisesta paikasta ja aurausviilto sulkeutuu ympäristöön sopeutuen. Auraamalla tehtävän uran poikkileikkaus on kuvan 33110:K3 mukainen. Jos suunnitelmaasiakirjojen mukaista syvyyttä ei olosuhteista johtuen saavuteta, voidaan auraussyvyyttä pienentää erikseen sovittaessa. Vähimmäissyvyys on kuitenkin 0,5 m. Aurattu ura saa poiketa suunnitelma-asiakirjojen mukaisesta sijainnista enintään 0,3 m (ks. julkaisu telekaapelit ja maantiet) ja korkeusasemasta enintään 0,1 m. Kaapelireitille jätettävät kaapelikiepit on asennettava pystysuoraan kaapelireitin suuntaisesti.

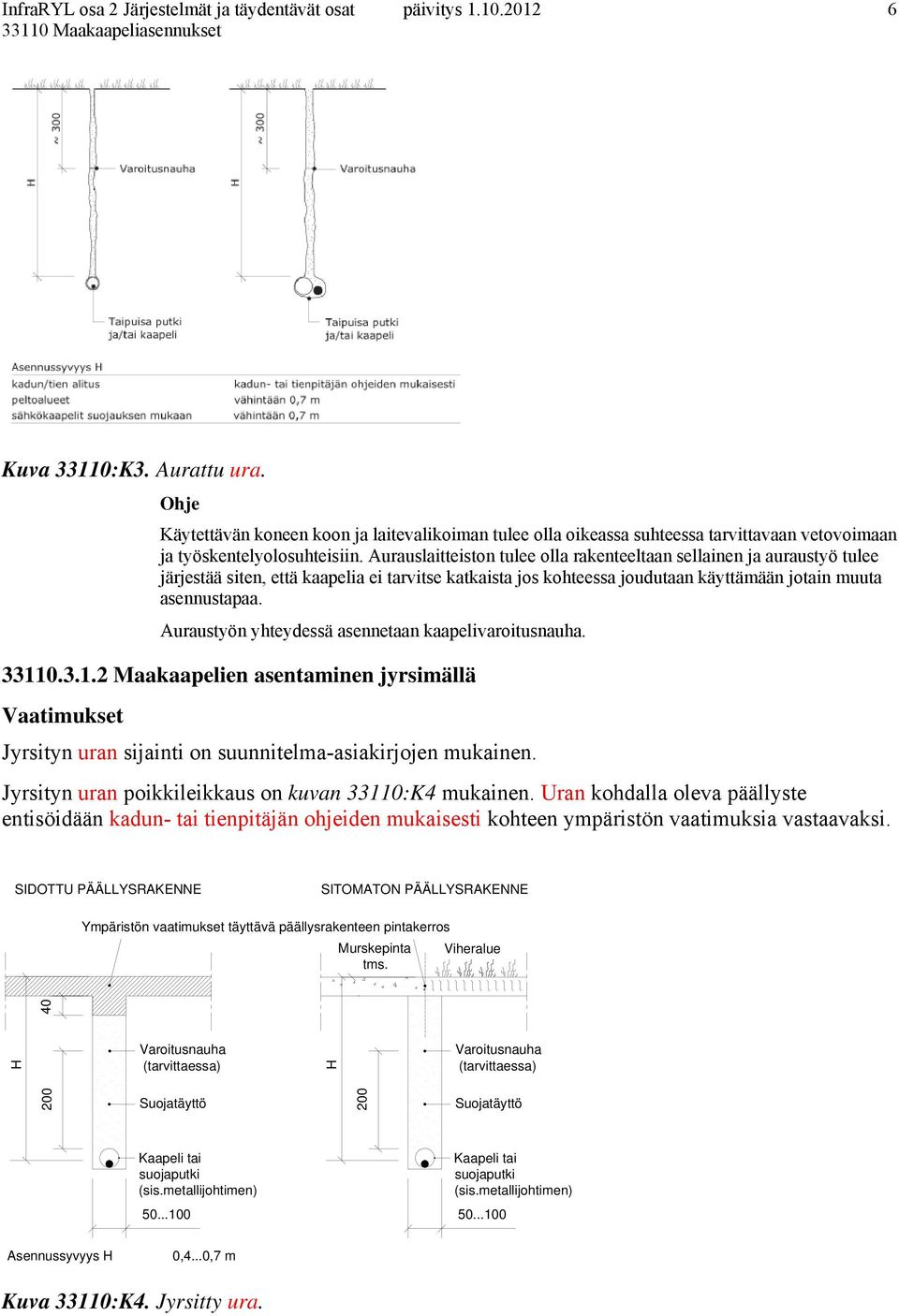

6 6 Kuva 33110:K3. Aurattu ura. Käytettävän koneen koon ja laitevalikoiman tulee olla oikeassa suhteessa tarvittavaan vetovoimaan ja työskentelyolosuhteisiin. Aurauslaitteiston tulee olla rakenteeltaan sellainen ja auraustyö tulee järjestää siten, että kaapelia ei tarvitse katkaista jos kohteessa joudutaan käyttämään jotain muuta asennustapaa. Auraustyön yhteydessä asennetaan kaapelivaroitusnauha Maakaapelien asentaminen jyrsimällä Jyrsityn uran sijainti on suunnitelma-asiakirjojen mukainen. Jyrsityn uran poikkileikkaus on kuvan 33110:K4 mukainen. Uran kohdalla oleva päällyste entisöidään kadun- tai tienpitäjän ohjeiden mukaisesti kohteen ympäristön vaatimuksia vastaavaksi. SIDOTTU PÄÄLLYSRAKENNE SITOMATON PÄÄLLYSRAKENNE Ympäristön vaatimukset täyttävä päällysrakenteen pintakerros Murskepinta Viheralue tms. 40 H Varoitusnauha (tarvittaessa) H Varoitusnauha (tarvittaessa) 200 Suojatäyttö 200 Suojatäyttö Kaapeli tai suojaputki (sis.metallijohtimen) Kaapeli tai suojaputki (sis.metallijohtimen) Asennussyvyys H 0,4...0,7 m Kuva 33110:K4. Jyrsitty ura.

7 7 Jyrsintäuran suojatäyttö ajoradoilla tehdään kuivalla materiaalilla, jotta ura täyttyy mahdollisimman hyvin. Kuiva suojatäyttömateriaali levitetään uraan ja uran tiivistämisessä käytetään apuna vesikastelua Mikrokanavien ja maakaapelien asentaminen mikro-ojittamalla Mikro-ojitetun uran sijainti on suunnitelma-asiakirjojen mukainen. Mikro-ojitetun uran poikkileikkaus on kuvan 33110:K5 mukainen. Uran kohdalla oleva päällyste entisöidään kadun- tai tienpitäjän ohjeiden mukaisesti kohteen ympäristön vaatimuksia vastaavaksi. Kuva 33110:K5. Mikro-ojitettu ura. Mikro-ojitetun uran suojatäyttö tehdään katu- ja tierakenteissa kuivalla materiaalilla, jotta ura täyttyy mahdollisimman hyvin. Kuiva suojatäyttömateriaali levitetään uraan ja uran tiivistämisessä käytetään apuna vesikastelua Maakaapelien asentaminen ketjusahaamalla Ketjusahatun uran sijainti on suunnitelma-asiakirjojen mukainen. Ketjusahatun uran poikkileikkaus on kuvan 33110:K6 mukainen. Uran kohdalla oleva päällyste entisöidään kadun- tai tienpitäjän ohjeiden mukaisesti kohteen ympäristön vaatimuksia vastaavaksi.

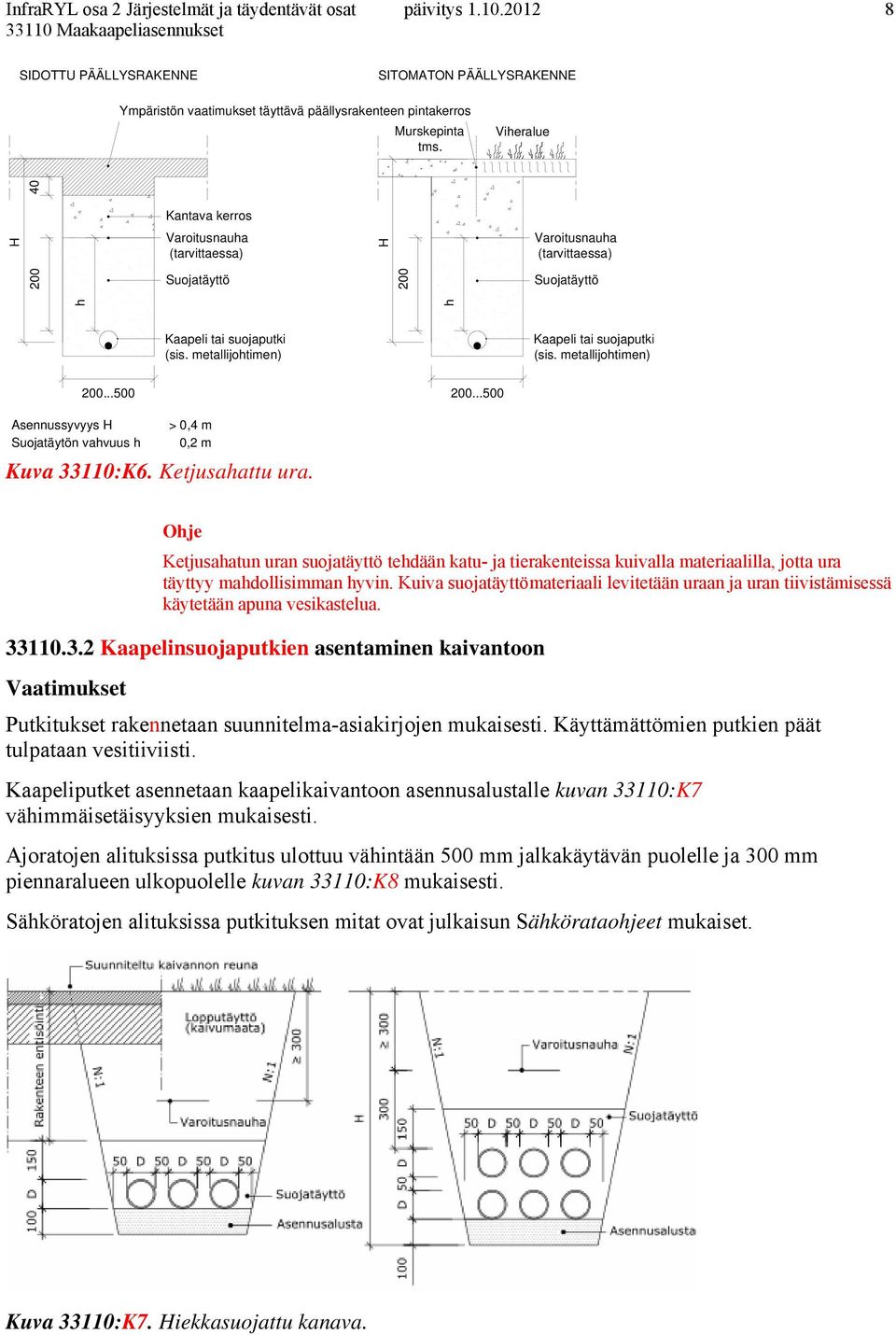

8 8 SIDOTTU PÄÄLLYSRAKENNE SITOMATON PÄÄLLYSRAKENNE Ympäristön vaatimukset täyttävä päällysrakenteen pintakerros Murskepinta tms. Viheralue 40 Kantava kerros H Varoitusnauha (tarvittaessa) H Varoitusnauha (tarvittaessa) 200 Suojatäyttö 200 Suojatäyttö h h Kaapeli tai suojaputki (sis. metallijohtimen) Kaapeli tai suojaputki (sis. metallijohtimen) Asennussyvyys H > 0,4 m Suojatäytön vahvuus h 0,2 m Kuva 33110:K6. Ketjusahattu ura. Ketjusahatun uran suojatäyttö tehdään katu- ja tierakenteissa kuivalla materiaalilla, jotta ura täyttyy mahdollisimman hyvin. Kuiva suojatäyttömateriaali levitetään uraan ja uran tiivistämisessä käytetään apuna vesikastelua Kaapelinsuojaputkien asentaminen kaivantoon Putkitukset rakennetaan suunnitelma-asiakirjojen mukaisesti. Käyttämättömien putkien päät tulpataan vesitiiviisti. Kaapeliputket asennetaan kaapelikaivantoon asennusalustalle kuvan 33110:K7 vähimmäisetäisyyksien mukaisesti. Ajoratojen alituksissa putkitus ulottuu vähintään 500 mm jalkakäytävän puolelle ja 300 mm piennaralueen ulkopuolelle kuvan 33110:K8 mukaisesti. Sähköratojen alituksissa putkituksen mitat ovat julkaisun Sähkörataohjeet mukaiset. Kuva 33110:K7. Hiekkasuojattu kanava.

9 9 Kuva 33110:K8. Ajoradan alitusputken asennus. Putkien, putken osien ja muiden tarvikkeiden käsittelyssä noudatetaan tuotteen valmistajan antamia ohjeita. Tarvikkeiden saavuttua työmaalle ne tulee välittömästi tarkastaa alustavasti. Vioittuneet tai muuten tämän luvun vaatimusten tai suunnitelma-asiakirjojen mukaan kelpaamattomat materiaalit poistetaan viipymättä työmaalta. Asentamisessa noudatetaan putkien ja tarvikkeiden valmistajien ohjeita. Asennustöitä ei tehdä silloin kun ilman lämpötila asennuspaikalla on alempi kuin putkien tai tarvikkeiden valmistajan suosittelema alin asennuslämpötila. Ennen asentamista tarkastetaan, että putkikaivanto ja asennusalusta ovat suunnitelma-asiakirjojen mukaisia. Putket asennetaan siten, että ne koko pituudeltaan tukeutuvat asennusalustaan. Putkia ei saa asentaa jäätyneelle alustalle. Asennettaessa putkia tunkkaamalla tms. voidaan noudattaa soveltuvin osin luvun vaatimuksia Ratarakenteiden alitukset, InfraRYL Sähkörataohjeet, Ratahallintokeskuksen julkaisuja B 22 Yleisohje johdoista ja kaapeleista Ratahallintokeskuksen alueella, Ratahallintokeskuksen julkaisuja B Hiekkasuojatun putkituksen asentaminen Putkitus asennetaan suunnitelma-asiakirjojen mukaisesti. Käyttämättömien putkien päät tulpataan vesitiiviisti.

10 10 Putket asennetaan kaapelikaivantoon asennusalustalle kuvan 33110:K7 vähimmäisetäisyyksien mukaisesti. Putkien, putken osien ja muiden tarvikkeiden käsittelyssä noudatetaan tuotteen valmistajan antamia ohjeita. Hiekkasuojatun kanavan kaapeliputket asennetaan putkirivi kerrallaan. Putket eivät saa olla kiinni toisissaan. Suojakerrosmateriaali levitetään asennetun putkirivin päälle siten, että hiekka valuu putkien väliin ja alle. Suojahiekka muodostaa seuraavan putkirivin asennusalustan. Suojatäytön eri vaiheet tehdään lapiotyönä tai muilla sellaisilla menetelmillä, että putket eivät siirry tai vaurioidu. Putkia ei saa asentaa jäätyneelle asennusalustalle, eikä jäätynyttä suojatäyttömateriaalia saa käyttää. Hiekan tulee ympäröidä putket mahdollisimman hyvin, jotta kanavaputket saavat riittävän sivutuen ja sähkökaapelit tarpeellisen jäähdytyksen Kaapelin asentaminen Maahan asennettaessa kaapelit sijoitetaan kuvien 33110:K2 K6 mukaisesti urien tai kaivantojen pohjalle, uran ja kaivannon syvyys määräytyy luvun mukaan. Maahan asennettava kaapeli suojataan myös isoilta tai teräviltä kiviltä tms. esineiltä joko mekaanisella suojalla esim. putki, tai käyttämällä kaapelin ympärillä hienojakoista suojahiekkaa kuva 33110:K1. Maassa olevan kaapelin yläpuolelle 0,3 m tai syvyyssuunnassa noin uran puoliväliin asetetaan tarvittaessa varoitusnauha varoittamaan kaapelin sijainnista maata kaivettaessa. Asennussyvyys riippuu paikallisista olosuhteista kuten maan laadusta ja sen routimisesta, maan omistussuhteista ja käyttötarkoituksesta mahdollisen liikenteen määrästä ja luonteesta tms. tekijöistä. Kaapeliojat, pääryhmä 71, HPO Vakiorakenteet Kaapelin asentaminen putkeen Kaapelin veto putkeen Kaapelin veto tehdään suunnitelma-asiakirjojen ja kaapelin valmistajan ohjeiden mukaisesti siten, että suurimpia sallittuja vetokuormituksia ei ylitetä ja pienimpiä sallittuja taivutussäteitä ei aliteta. Kaapelit vedetään putkeen siten, että kaapeli joutuu mahdollisimman vähän vetotyön aikana muodonmuutoksen kohteeksi. Kaapelin vetokitkaa pyritään vähentämään mahdollisimman paljon kelojen sijoituksella. Veto-osuuksilla tulee olla riittävällä tiheydellä kaapelikaivoja tai muita paikkoja, joissa kaapelin vetoa voidaan avustaa niin, että kaapeli voidaan vetää suurimpia sallittuja vetokuormia ylittämättä. Vetotyössä noudatetaan kaapelin valmistajan antamia suosituksia sallittavasta asennuslämpötilasta, vetokuormituksista ja taivutussäteistä. Kaapeleiden asennustyön aikaiset siirrot, välivarastointi ja kuljetukset tehdään kaapelikeloja käyttäen.

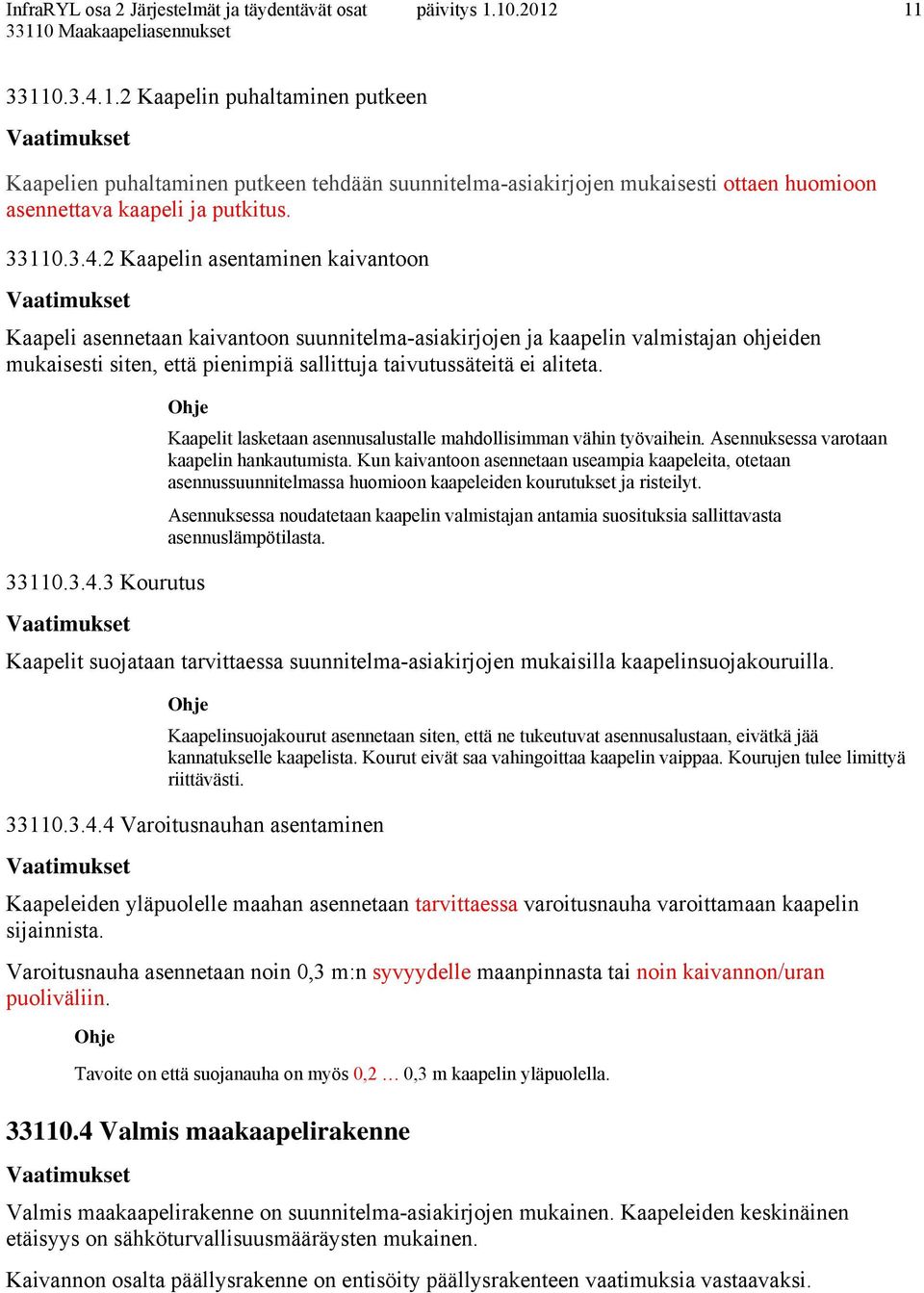

11 Kaapelin puhaltaminen putkeen Kaapelien puhaltaminen putkeen tehdään suunnitelma-asiakirjojen mukaisesti ottaen huomioon asennettava kaapeli ja putkitus Kaapelin asentaminen kaivantoon Kaapeli asennetaan kaivantoon suunnitelma-asiakirjojen ja kaapelin valmistajan ohjeiden mukaisesti siten, että pienimpiä sallittuja taivutussäteitä ei aliteta Kourutus Kaapelit lasketaan asennusalustalle mahdollisimman vähin työvaihein. Asennuksessa varotaan kaapelin hankautumista. Kun kaivantoon asennetaan useampia kaapeleita, otetaan asennussuunnitelmassa huomioon kaapeleiden kourutukset ja risteilyt. Asennuksessa noudatetaan kaapelin valmistajan antamia suosituksia sallittavasta asennuslämpötilasta. Kaapelit suojataan tarvittaessa suunnitelma-asiakirjojen mukaisilla kaapelinsuojakouruilla. Kaapelinsuojakourut asennetaan siten, että ne tukeutuvat asennusalustaan, eivätkä jää kannatukselle kaapelista. Kourut eivät saa vahingoittaa kaapelin vaippaa. Kourujen tulee limittyä riittävästi Varoitusnauhan asentaminen Kaapeleiden yläpuolelle maahan asennetaan tarvittaessa varoitusnauha varoittamaan kaapelin sijainnista. Varoitusnauha asennetaan noin 0,3 m:n syvyydelle maanpinnasta tai noin kaivannon/uran puoliväliin. Tavoite on että suojanauha on myös 0,2 0,3 m kaapelin yläpuolella Valmis maakaapelirakenne Valmis maakaapelirakenne on suunnitelma-asiakirjojen mukainen. Kaapeleiden keskinäinen etäisyys on sähköturvallisuusmääräysten mukainen. Kaivannon osalta päällysrakenne on entisöity päällysrakenteen vaatimuksia vastaavaksi.

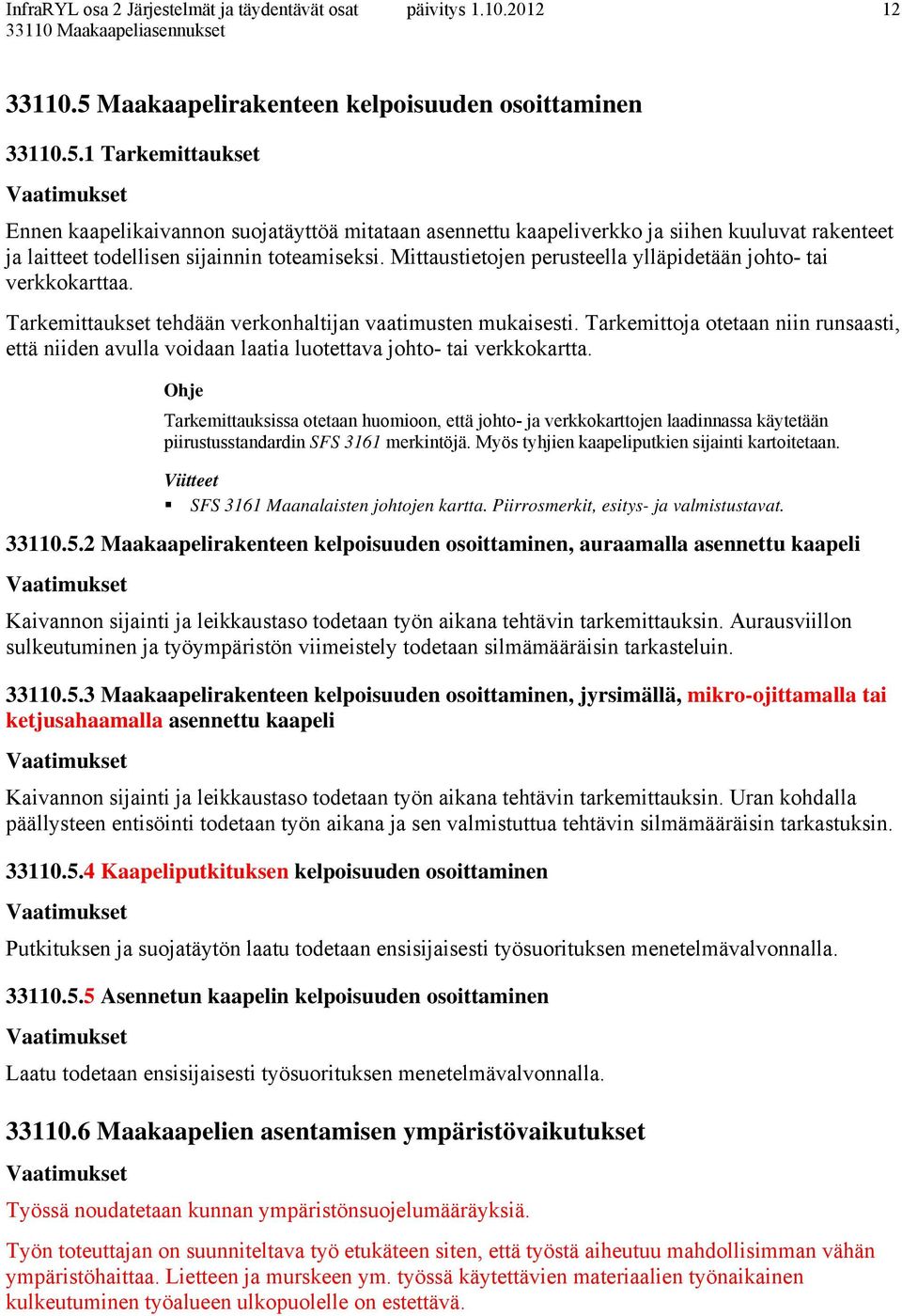

12 Maakaapelirakenteen kelpoisuuden osoittaminen Tarkemittaukset Ennen kaapelikaivannon suojatäyttöä mitataan asennettu kaapeliverkko ja siihen kuuluvat rakenteet ja laitteet todellisen sijainnin toteamiseksi. Mittaustietojen perusteella ylläpidetään johto- tai verkkokarttaa. Tarkemittaukset tehdään verkonhaltijan vaatimusten mukaisesti. Tarkemittoja otetaan niin runsaasti, että niiden avulla voidaan laatia luotettava johto- tai verkkokartta. Tarkemittauksissa otetaan huomioon, että johto- ja verkkokarttojen laadinnassa käytetään piirustusstandardin SFS 3161 merkintöjä. Myös tyhjien kaapeliputkien sijainti kartoitetaan. SFS 3161 Maanalaisten johtojen kartta. Piirrosmerkit, esitys- ja valmistustavat Maakaapelirakenteen kelpoisuuden osoittaminen, auraamalla asennettu kaapeli Kaivannon sijainti ja leikkaustaso todetaan työn aikana tehtävin tarkemittauksin. Aurausviillon sulkeutuminen ja työympäristön viimeistely todetaan silmämääräisin tarkasteluin Maakaapelirakenteen kelpoisuuden osoittaminen, jyrsimällä, mikro-ojittamalla tai ketjusahaamalla asennettu kaapeli Kaivannon sijainti ja leikkaustaso todetaan työn aikana tehtävin tarkemittauksin. Uran kohdalla päällysteen entisöinti todetaan työn aikana ja sen valmistuttua tehtävin silmämääräisin tarkastuksin Kaapeliputkituksen kelpoisuuden osoittaminen Putkituksen ja suojatäytön laatu todetaan ensisijaisesti työsuorituksen menetelmävalvonnalla Asennetun kaapelin kelpoisuuden osoittaminen Laatu todetaan ensisijaisesti työsuorituksen menetelmävalvonnalla Maakaapelien asentamisen ympäristövaikutukset Työssä noudatetaan kunnan ympäristönsuojelumääräyksiä. Työn toteuttajan on suunniteltava työ etukäteen siten, että työstä aiheutuu mahdollisimman vähän ympäristöhaittaa. Lietteen ja murskeen ym. työssä käytettävien materiaalien työnaikainen kulkeutuminen työalueen ulkopuolelle on estettävä.
