1 TL650 Interaktiivinen litteä paneeli Käyttöopas

2 Vastuuvapauslauseke BenQ Corporation ei anna mitään esityksiä tai takuita, joko suoria tai epäsuoria, tämän asiakirjan sisällöstä. BenQ Corporation pidättää oikeudet tarkistaa tätä julkaisua ja tehdä ajoittain muutoksia sen sisältöön ilman velvoitetta ilmoittaa tällaisista tarkistuksista tai muutoksista kenellekään. Tekijänoikeus Tekijänoikeudet 2012 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään osaa tästä julkaisusta ei saa monistaa, siirtää, transkriboida, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään keinolla, elektronisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muuten ilman BenQ Corporationilta edeltäkäsin saatua kirjallista lupaa.

3 Sisällysluettelo 3 Vastuuvapauslauseke... 2 Tekijänoikeus... 2 Turvallisuusvaroitukset ja huomautukset... 5 Tärkeitä turvallisuusohjeita... 6 Huomattavaa tämän näytön LCD-paneelista... 6 Kaukosäätimen turvallisuushuomautus... 7 Paristojen turvaohje... 7 BenQ ecofacts... 8 Pakkauksen sisältö... 9 Valinnainen lisälaite... 9 Näytön osat ja niiden toiminnot Etupaneeli Takapaneeli Tulo/lähtökontaktit Kaukosäädin Kaukosäätimen käyttö Näytön asetukset Näytön asentaminen Audio/videosignaalien liittäminen Kosketusmoduulin liittäminen Virran kytkeminen Kosketusruudun käyttö Kosketusruudun kalibrointi Tärkeitä ohjeita kosketusnäytön käyttämisen Perustoiminnot Näytön kytkeminen päälle ja pois Hallinnan lukitus/lukituksen poisto Tulosignaalin vaihto Äänenvoimakkuuden tason säätö säätää Verkkoyhteys LAN-verkkoon yhdistäminen Näytön hallinta OSD (ruutunäyttö)... 34

4 4 Yleisnäkymä OSD-valikosta OSD-valikon toiminnot Kuva valikko Ruutu valikko Audio valikko Määritys1 valikko Määritys2 valikko Valinta valikko Päivitä valikko Tuotetiedot Mitat Tekniset tiedot Tuettu tulosignaalin resoluutio Vianetsintä... 54

5 Turvallisuusvaroitukset ja huomautukset Turvallisuusvaroitukset ja huomautukset 5 Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä vaarallisesta jännitteestä, joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille. Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttö- ja kunnossapitoohjeisiin. TÄMÄ LAITTEISTO TÄYTYY MAADOITTAA Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen. Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan. Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta. Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille. Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille. Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun. Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin. Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon. Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

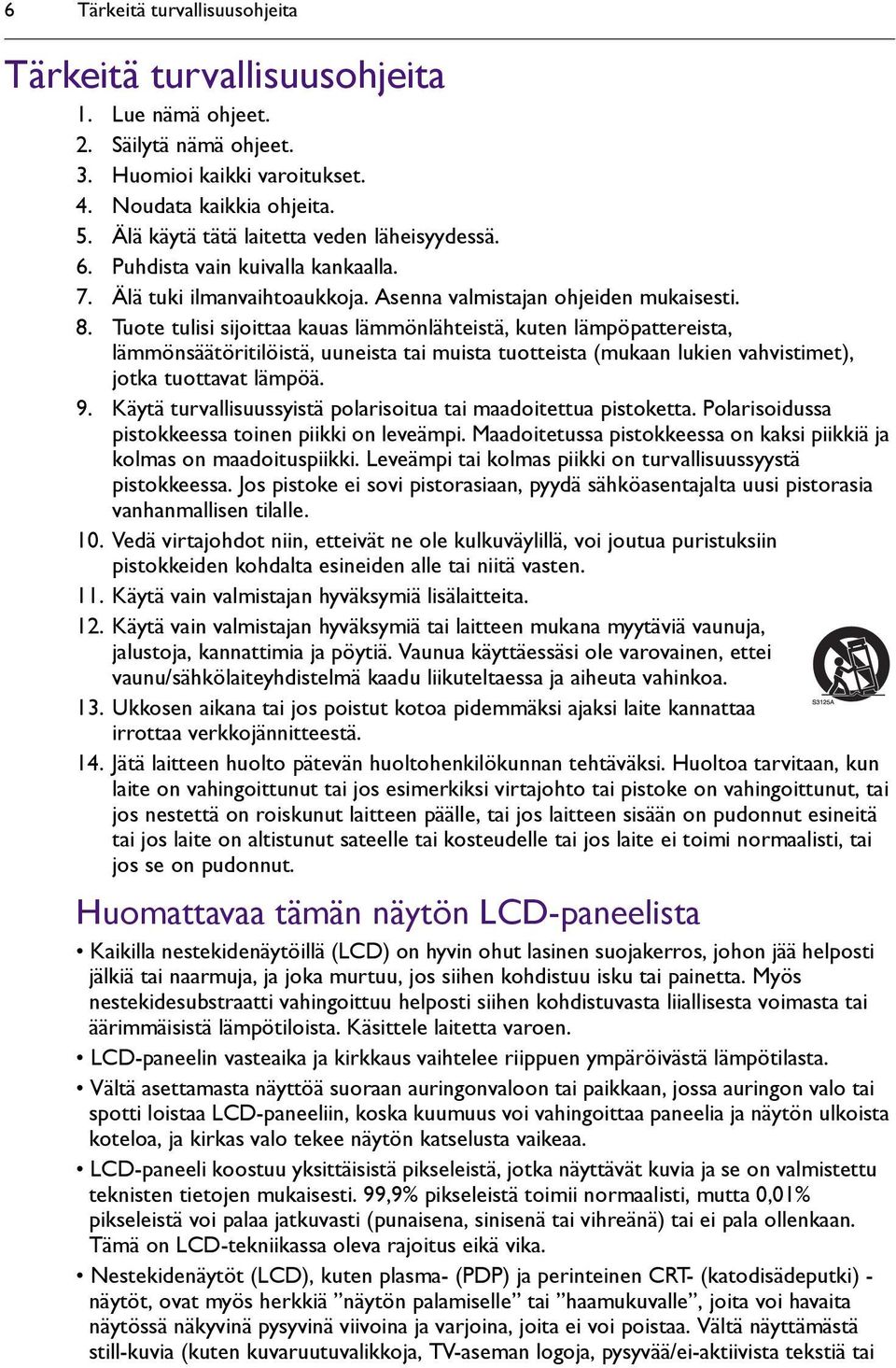

6 6 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista vain kuivalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 11. Käytä vain valmistajan hyväksymiä lisälaitteita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja, jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa. 13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä. 14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut. Huomattavaa tämän näytön LCD-paneelista Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen. LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta. Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa. LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika. Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä näytön palamiselle tai haamukuvalle, joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai

7 Tärkeitä turvallisuusohjeita 7 kuvakkeita) kahta tuntia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa. Huomautus: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista. Se on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä häviää n. 2 tunnin normaalin käytön jälkeen. Kaukosäätimen turvallisuushuomautus Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle. Älä pudota kaukosäädintä. Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö. Varmista, ettei kaukosäätimen ja TV-vastaanottimen kaukosäätimen vastaanottimen välissä ole mitään esteitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Paristojen turvaohje Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Huomaa seuraavaa: Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan suuntaan paristolokeroon merkityllä tavalla. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä. Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa. Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin mahdollista. TV-vastaanottimen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun pystyt ensimmäisen käytön jälkeen. Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.

8 8 Tärkeitä turvallisuusohjeita BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the Bringing Enjoyment 'N Quality to Life corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key ecofriendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements.

9 Pakkauksen sisältö 9 Pakkauksen sisältö Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunu, ota välittömästi yhteyttä laitteen myyjään. LCD-näyttö Virtajohto D-Sub (15-pinninen) kaapeli Kaukosäädin CD USB-kaapeli 4XLFN 6WDUW *XLGH AAA paristot Pikakäynnistysopas Kosketuskynä x 2 Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta. Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään. Älä jätä muovikääreitä pienten lasten ulottuville. Kosketuskynä on magneettinen ja se voidaan liittää kehykseen, kun sitä ei käytetä. Valinnainen lisälaite Normaalipakkauksessa mukana tulevien osien lisäksi seuraavat valinnaiset lisälaitteet ovat saatavilla erikseen: Pöytäteline

10 10 Näytön osat ja niiden toiminnot Näytön osat ja niiden toiminnot Etupaneeli 1 Nro Nimi Kuvaus 1 Kaukosäätimen anturi / Ympäröivän vaon anturi / Virran merkkivalo Vastaanottaa komentosignaalit kaukosäätimeltä. Havaitsee ympäröivät valaistusolosuhteet näytön ympärillä ja säätää ruudun kirkkautta automaattisesti kun ympäröivän valon anturitoiminto aktivoidaan. Osoittaa näytön käyttötilan: - Syttyy vihreäksi, kun virta laitetaan päälle. - Syttyy punaiseksi, kun näyttö sammutetaan. - Vilkkuu punaisena, kun näyttö on valmiustilassa. - Pois päältä kun päävirta on sammutettu.

11 Näytön osat ja niiden toiminnot 11 Takapaneeli Nro Nimi Kuvaus ENTER/VIDEO SOURCE MENU / / / Virtapainike Virran merkkivalo Valitsee videolähteen. Vahvistaa valintasi tai siirtyy alavalikkoon näyttövalikossa (OSD). Avaa OSD-valikon. Palaa edelliseen valikkoon tai poistuu OSD-valikosta. Vierittää OSD-valikon asetusten ja valintojen läpi. Laittaa näytön päälle tai siirtää sen standby-tilaan. Osoittaa näytön virran tilan: - Syttyy vihreäksi, kun virta laitetaan päälle. - Syttyy punaiseksi, kun näyttö sammutetaan. - Vilkkuu punaisena, kun näyttö on valmiustilassa. - Pois päältä kun päävirta on sammutettu.

12 12 Näytön osat ja niiden toiminnot Tulo/lähtökontaktit Nro Nimi Kuvaus RJ45 RS-232C IN/OUT USB VIDEO IN (COMPONENT) VGA OUT VGA IN DVI-D OUT DVI-D IN DISPLAY PORT VIDEO IN (HDMI) IR OUT/IN AUDIO IN (AUDIO1) AUDIO OUT (R/L) Liittää Ethernetin tai reitittimen RJ45 porttiin. Ulkoiselle hallinnalle ja moninäyttökäyttöön. RS-232C IN: vastaanottaa hallintasignaaleja tietokoneelta tai toiselta näytöltä. RS-232C OUT: tuottaa hallintasignaalin RS-232C IN-tulosta toiseen näyttöön. Liittää USB-muistiin (vain laitteistopäivityksille ja näytön kloonaukselle). Vastaanottaa komponettivideo (YPbPr) signaaleja ulkoiselta laitteelta (kuten DVD-soittimelta, HDTV-laiteelta tai Laserlevysoittimelta). Tuottaa analogisen RGB-signaalin VGA IN-tulosta toiseen näyttöön. Vastaanottaa RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Tuottaa DVI-D-signaaleja DVI-D IN-tulosta toiseen näyttöön. Vastaanottaa DVI-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Liittää DisplayPort yhteensopivaan laitteeseen. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta (kuten Blu-ray levysoittimelta). Käytettäväksi IR Laajentimen kanssa kaukosäätimen paremman vastaanottavuuden varmistamiseksi. Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten tietokoneelta). Tuottaa audiosignaaleja ääni- tai HDMI-tulolaitteelta ulkoiselle laitteelle.

13 Näytön osat ja niiden toiminnot SPEAKERS (R/L) AUDIO IN (AUDIO2/AUDIO3) AC SWITCH ON/ OFF AC IN AC OUT USB Tuottaa audiosignaaleja ääni- tai HDMI-tulolaitteelta ulkoisille kaiuttimille. Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Virran kytkeminen päälle ja pois. Yhdistää virtalähteeseen mukana tulevalla virtajohdolla. Välittää vaihtovirtaa AC IN liitännästä toiseen näyttöön. Liitä USB-kaapeli näytöstä tietokoneeseen käyttääksesi kosketusmoduulia.

14 14 Näytön osat ja niiden toiminnot Kaukosäädin INFO Näyttää nykyisen tulolähteen ja resoluution. 7 VGA Valitsee VGA tulolähteen. 8 DVI Valitsee DVI tulolähteen. 9 Virta Laittaa näytön päälle tai siirtää sen standby-tilaan. 10 EXIT Palaa edelliseen valikkoon tai poistuu OSDvalikosta. 11 ENTER Vahvistaa valintasi tai tallentaa muutokset. 12 / VOL+ Vierittää OSD-valikon asetusten ja valintojen läpi. Lisää äänenvoimakkuutta. 13 Vierittää OSD-valikon asetusten ja valintojen läpi. 14 MENU Avaa tai sulkee OSD-valikon. 1 MUTE Mykistyksen kytkeminen päälle ja pois. 2 Numeropainikkeet Näitä painikkeita ei käytetä eivätkä ne toimi. 3 INPUT Valitsee tulolähteen. 15 AV (ei toimintoa) 16 HDMI Valitsee HDMI tulolähteen. 17 YPbPr Valitsee YPbPr tulolähteen. 4 Vierittää OSD-valikon asetusten ja valintojen läpi. 5 / VOL- Vierittää OSD-valikon asetusten ja valintojen läpi. Hiljentää äänenvoimakkuutta.

15 YPbPr Kaukosäätimen käyttö Kauko säätimen paristojen asentaminen Näytön osat ja niiden toiminnot Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. Mukana tulevat paristot helpottavat niin että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisinpaikalleen. Kauko säätimen käyttö tvinkkejä Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone.) Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä. Maks. 10 m (32,8 jalkaa)

16 16 Näytön asetukset Näytön asetukset Näytön asentaminen Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana: Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin. Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan. Näytön asentaminen seinälle 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Poista pöytätelineet näytöstä jos ne on asennettu. 4. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään. 400 mm (15,75") *Ruuvityyppi: M8 400 mm (15,75") 5. Asenna seinäkiinnike näyttön ja liitä näyttö seinään seinäkiinnikkeiden ohjeiden mukaisesti. Ruuvin pituus tulisi olla vähintään 10 mm pidempi kuin seinäkiinnikkeen paksuus. Varmista, että kaikki ruuvit ovat kiristetty ja kiinni kunnolla. (Suositeltava vääntömomentti: N cm). Asennusvälineiden tulisi olla riittävän vahvoja kannattamaan näytön painon. LCD-näyttö 10 mm (0,39") Seinäkiinnikkeen paksuus

17 Näytön asetukset 17 Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10 mm tyhjää tilaa näytön takaosasta seinään. Ota yhteyttä ammattiasentakaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja. 10mm (0.39") Valinnaisten pöytä stelineiden asentaminen 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Aseta pöytätelineet näytölle kuten kuvassa. 4. Käytä ruuveja ja sopivaa ruuvimeisseliä kiinnittääksesi tuet näyttöön.

18 18 Näytön asetukset Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että väärät liitännät voivat vaikuttaa kuvan laatuun. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA tulon liittäminen 1. Liitä näytön VGA IN liitin näyttöön tietokoneen VGA lähtöön D-Sub (15-pinninen) -kaapelilla. 2. Liitä tietokoneen audiotuloliitin näytön AUDIO IN (AUDIO1) liitäntään käyttäen sopivaa audiokaapelia. 3. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen VGA-painiketta. D-Sub (15-pinninen) kaapeli Audiokaapeli Tietokone Tämä audiokaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

19 Näytön asetukset 19 Digitaalisentulon liittäminen 1. Liitä DVI-D IN liitin näyttöön tietokoneen DVI-D-liitäntään DVI-D-kaapelilla. Jos tietokoneessa on HDMI-lähtöliitäntä, liitä tietokoneen HDMI-lähtöliitäntä VIDEO IN (HDMI) näytön tuloliittimeen HDMI-kaapelilla tai DVI-D HDMI - muuntokaapelilla. 2. Liitä tietokoneen audiotuloliitin näytön AUDIO IN (AUDIO1) liitäntään käyttäen sopivaa audiokaapelia. 3. Katsellaksesi videokuvaa tästä tulosta, paina DVI tai HDMI painiketta kaukosäätimessä. DVI-D-kaapeli DVI-D - HDMI - muuntokaapeli HDMIkaapeli Audiokaapeli Tietokone Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen. Audiokaapeliliitäntä ei ole tarpeen, jos käytät HDMI-kaapelia.

20 20 Näytön asetukset YPbPr komponentti video itulon liittäminen 1. Liitä VIDEO IN (COMPONENT) liittimet näyttöön komponenttilähtöliittimeen A/V -laitteessa (kuten videonauhuri tai DVD -soitin) käyttäen komponenttivideokaapelia. 2. Liitä DVD-soittimen audiotuloliitin näytön AUDIO IN (AUDIO2 tai AUDIO3) liitäntään käyttäen sopivaa audiokaapelia. 3. Katsellaksesi videokuvaa tästä tulosta, paina YPbPr-painiketta kaukosäätimessä. Komponenttivideokaapeli Audiokaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

21 Näytön asetukset 21 DisplayPort-tulojen liittäminen 1. Kytke tietokoneen DisplayPort/DVI/VGA/HDMI-liitin DISPLAY PORT näytön liitäntään käyttämällä näyttöporttia DisplayPort kaapeliin tai näyttöporttia DVI/VGA/ HDMI-sovittimeen. 2. Aseta audiokaapeli näytön AUDIO IN (AUDIO1)-tuloon ja liitä vastaava PC-liitin. DVI Display Port VGA HDMI Audiokaapeli Tietokone Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen. Audiokaapeliliitäntä ei ole tarpeen, jos käytät DisplayPort DisplayPort -kaapeliin tai DisplayPort HDMI-sovittimeen.

22 22 Näytön asetukset Ulkoisten kaiuttimien liittäminen Näytön sisäänrakennetulla näytöllä voi tuottaa audiosignaaleja ulkoisten kaiuttimien kautta. Liitä ulkoiset kaiuttimet näytön SPEAKERS (R/L) liitäntöihin. Ulkoiset kaiuttimet Voit käyttää kaukosäädintä tai näytön hallintapaneeliasäätääksesi äänenvoimakkuutta.

23 Näytön asetukset 23 Useiden näyttöjen liittäminen Voit liittää rajapinnoilla useita näyttöjä sarjaan (ketjuttamalla) tietokoneeseen hallintaa varten. Liitettävien näyttöjen määrä riippuu käyttämäsi tulosignaalin resoluutiosta. Lisänäyttö RS-232C - kaapeli DVIkaapeli VGAkaapeli Infrapunakaapeli Ensimmäinen näyttö Tämä RS-232C-liitäntä tarvitsee RS-232C-portilla varustetun tietokoneen, jossa on asennettuna näytön hallintaohjelmisto. Kaapelit (paitsi VGA-kaapeli) eivät kuulu toimitukseen ja tulee ostaa erikseen. Käyttääksesi useita näyttöjä, katso IR-lähtö sivulla 47 ja Ruudut sivulla 47.

24 24 Näytön asetukset Kosketusmoduulin liittäminen Liitä USB-kaapeli tietokoneen näyttöön. Kosketusmoduuli tukee helppoja Plug-and-Play-toimintoja. Tietokoneelle ei tarvitse asentaa lisäajureita.

25 Näytön asetukset 25 Virran kytkeminen 1. Liitä virtajohdon toinen pää näytön AC IN liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähte on kytkimellä varustetta, laita kytkin päälle). 2. Paina virtapainiketta virran kytkemiseksi päälle. Näyttö siirtyy valmiustilaan ja virran merkkivalo syttyy punaiseksi. 2 1 Mukana tuleva virtajohto sopii käytettäväksi vain V AC virran kanssa. Kuvassa oleva virtajohto ja lähde voivat erota niistä joita alueellasi käytetään. Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä. Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa. Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä.

26 26 Kosketusruudun käyttö Kosketusruudun käyttö Voit käyttää optista kosketusnäyttö käyttöjärjestelmäsi hallintaan. Kosketusnäyttö emuloi hiiren perustoimintoja ja tukee moni-kosketustoimintoja Windows 7:ssa*. Seuraava taulukko näyttää luettelon liikeistä joita voit käyttää kosketusnäytöllä. Voit käyttää sormenpäätä tai mukana tulevaa kosketuskynää ruudun koskettamiseen. Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön. *Monikosketustoimintoja tukee vain Windows 7 versiot Home Premium, Professional, Enterprise ja Ultimate. Windows XP, Windows Vista and Windows 7 - Starter ja Home Basic versiota monikosketus ei tue. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Käyttöjärjestelmätoiminnot Windows XP, Windows Vista ja Windows 7 Klikkaa Napauta ruutua kerran. Liikkeet Kaksoisklikkaa Napauta ruutua kahdesti. Oikeanpuolinen klikkaus 1. Paina kohdetta. 2. Pidä ja odota kunnes sininen rengas tulee näkyviin. 3. Vapauta sormesi. Vedä Vedä yhtä sormea vasemmalle tai oikealle.

27 Kosketusruudun käyttö 27 Käyttöjärjestelmätoiminnot Windows Vista ja Windows 7 Valinta Liikkeet Vedä yhtä sormea vasemmalle tai oikealle. Panoraama ylös / Panoraama alas / Taakse / Eteen Vedä sormeasi nopeasti (sipaisu) haluttuun suuntaan. Monikosketustoiminnot Windows 7 versiot Home Premium, Professional, Enterprise ja Ultimate Oikeanpuolinen klikkaus 1. Paina kohdetta. 2. Napauta ruutua toisella sormella. 3. Vapauta toinen sormesi. Rullaus Vedä yhtä tai kahta sormea ylös tai alas. tai or Zoomi Liikuta kahta sormea erilleen tai kohti toisiaan.

28 28 Kosketusruudun käyttö Käyttöjärjestelmätoiminnot Erityisten sovellusten tukema Liikkeet Liikuta kahta sormea vastakkaisiin suuntiin. Käytä yhtä sormea kiertäen toisen ympäri. Erityisten sovellusten tukema Napauta kahta sormea samanaikaisesti. Kohteen tulisi olla sormien välin keskikohdassa. Windows XP, Windows Vista ja Windows 7 Windowsin lepotilasta Paina ja pidä pohjassa 4 sekunnin ajan. herääminen (S3)

29 Kosketusruudun käyttö 29 Kosketusruudun kalibrointi Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön. Voit kalibroida kosketusnäytön käyttääksesi sitä tehokkaammin. Katso kalibrointityökalut mukana tulevalla CD:llä toiminnon suorittamiseksi. Tärkeitä ohjeita kosketusnäytön käyttämisen Älä taivuta retroreflektiivisiä palkkeja. Kosketusnäyttö ei voi toimia normaalisti jos palkit ovat taittuneet. Pidä kosketusnäyttö poista suorasta auringonvalosta tai spottivaloista. Vältä näyttämästä still-kuvia välttääksesi kuvan palamista näytölle. Puhdista retroreflektiviiset palkit säännöllisesti puhtaalla, pehmeällä kankaalla. Pölyinen ympäristö voi vaikuttaa kosketusnäyttösi toimintaan. Puhdista rektroreflektiviiset palkit alla olevan kuvan mukaan. Älä puhdista ruudun yläosan kosketusantureita.

30 30 Perustoiminnot Perustoiminnot Näytön kytkeminen päälle ja pois Kytkeäksesi näytön päälle tai pois päältä, paina näytön hallintapaneelin tai kaukosäätimen virtapainiketta. Näytön valmiustila käyttää yhä virtaa. Katkaistaksesi virransyötön kokonaan, irrota virtajohto virtalähteestä. Näyttö noudattaa VESA-hyväksyttyä DPM virranhallintatoimintoa. Virranhallintatoiminto on energiaa säästävä ominaisuus, joka vähentää automaattisesti näytön virrankulutusta kun näppäimistöä tai hiirtä ei käytetä tiettyyn aikaan. Hallinnan lukitus/lukituksen poisto Voit lukita/poistaa lukituksen hallintapaneelista estääksesi ei-toivottuja tai vahinkotoimintoja. Hallinta paneelin painikkeet Paina ja pidä ja pohjassa samanaikaisesti 5 sekunnin ajan. Hallintapaneelin painikkeet eivät toimi lukittuina ennen kuin lukitus poistetaan. OSD valikko toiminto Paina ja pidä ja pohjassa samanaikaisesti 5 sekunnin ajan. MENU-painike ei toimi lukittuna ennen kuin lukitus poistetaan. Virta päällä/pois päältä ftoiminto Paina ja pidä MENU ja pohjassa 5 sekunnin ajan. Hallintapaneelin virtapainike ei toimi lukittuna ennen kuin lukitus poistetaan. Kauko säädin toiminnot Paina ja pidä MENU ja pohjassa 5 sekunnin ajan. Näyttö ei lukittuna vastaa kaukosäätimen toimintoihin ennen kuin lukitus poistetaan. Tulosignaalin vaihto Paina kaukosäätimen INPUT-painiketta tai INPUT-painiketta valitaksesi tulosignaalin. Äänenvoimakkuuden tason säätö säätää Paina kaukosäätimessä / tai VOL+/VOL- säätääksesi äänenvoimakkuutta.

31 Verkkoyhteys 31 Verkkoyhteys LAN-verkkoon yhdistäminen Liitä näyttö LAN-verkkoon: 1. Liitä RJ45-kaapeli vastaaviin näytön portteihin ja LAN-kytkimeen tai reitittimeen. 2. Siirry OSD-valikkoon Määritys1 > Verkkoasetukset. Näet OSD-sivun, joka on vastaava kuin seuraavassa kuvassa. 3. Käytä / / / -painikkeita asettaaksesi Verkkolaitteen nimi. 4. Jos olet DHCP-ympäristössä, korosta DHCP ja valitse Ota käyttöön. Valittuna IP-osoite, Aliverkon peite, ja Oletusyhdyskäytävä asetukset näytetään. Jos et ole DHCP-ympäristössä, korosta DHCP ja valitset Pois käytöstä. Contact your ITS administrator for information on the IP-osoite, Aliverkon peite, and Oletusyhdyskäytävä settings and enter it accordingly. 5. Varmista, että tiedot Kirjautumisnimi näytetään. 6. Käytä / / / -painikkeita asettaaksesi Salasana. Salasana vaaditaan käytettäessä tietokoneen selainta kirjautumiseen. 7. Hallitaksesi näyttöä tietokoneen selaimella, korosta LAN-portin hall. ja valitse Päällä. 8. Tallentaaksesi asetukset ja palataksesi edelliseen valikkoon, korosta Aseta ja paina SET-painiketta kaukosäätimessä. Näytön hallinta Kun olet korjannut näytön IP-osoitteen ja näyttö on päällä tai valmiustulassa, voit käyttää mitä tahansa samassa LAN-verkossa olevaa tietokonetta näytön ohjaamiseen. Et voi hallita näyttöä RS-232C liitännän kautta, jos LAN-ohjaus on käytössä. Tällä hetkellä useimpia selaimia tuetaan. Jos käytät Internet Explorer-selainta, vain 7.0-versiota tai uudempia tuetaan. Tämän ohjekirjan ruutukaappaukset ovat vain viitteellisiä, ja ne voivat erota siitä, mitä näytölläsi näkyy.

32 32 Verkkoyhteys 1. Syötä näytön osoite selaimen osoitepalkkiin ja paina Enter. Sisäänkirjautumissivu tulee näkyviin. Tässä on esimerkki koko osoitteesta: 2. Syötä sama salasana kuin mitä asetit Verkkoasetukset > Salasana valikossa ja paina sisäänkirjautumista. Jos salasanaa ei ole asetettu, syötä oletus Asetussivu tulee näkyviin. Power Setup (Virran asetukset): Voit hallita virtatilaa. Varmista, että LAN-portin hall. Määritys1 > Verkkoasetukset-valikossa on asetettu kohtaan Ota käyttöön, jos haluat kytkeä näytön päälle tältä verkkosivulta. A/V Setup (A/V asetukset): Tarjoaa useita vaihtoehtoja videon ja äänen hallintaan.

33 Verkkoyhteys 33 Configuration Setup (Konfigurointiasetukset): Tällä sivulla on joitakin usein käytettyjä asetuksia näytön ohjaamiseen. Tiling Setup (Ikkunoiden asetukset): Voit järjestellä useita näyttöjä videoseinällä tai matriisilla ja määritellä kunkin paikan. General Setup (Yleisasetukset): Muuttaa salasanan asetuksia.

34 34 OSD (ruutunäyttö) OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta Valikon nimi Valinnat/toiminnot Katso sivu Kuva Ruutu Audio Määritys1 Kirkkaus Kontrasti Terävyys Mustan taso Kohinanvaimennus Sävy Väri Värilämpötila Värin hallinta Valoanturi DCR Kuvatila Videolähde Kuvan resetointi Vaakasuunta Pystysuunta Kello Kellon vaihe Zoomaustila Oma zoomaus Ruudun resetointi Kaiutin Äänenvoimakkuus Tasapaino Diskantti Basso Mykistys Äänilähde Äänen resetointi Kytke tila päälle Autom. säätö Virransäästö Kieli Paneelin tall. Verkkoasetukset Määrittelyn resetointi Tehdasasetus

35 OSD (ruutunäyttö) 35 Määritys2 OSD sammutus Tiedot OSD Lepoajastin OSD Vaakasij. 45 OSD Pystysij. Näytön tiedot Kosketusomin. Valinta Tuloresoluutio Mustan tason laajennus Asetuksien kloonaus Hakutila Skannauksen muunto Filmitila IR-hallinta IR-lähtö Näppäimistön hallinta Ruudut 46 Kuuman tila Päivä ja aika Aikataulu Näytön tunnus DDC/CI HDMI CEC Virransäästö Autom. signaalin hav. Lisäval. Reset. Päivitä USB:ltä 49 Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.

36 36 OSD (ruutunäyttö) OSD-valikon toiminnot Hallintapaneelin painikkeiden käyttö Kaukosäätimen käyttö 1. Paina MENU avataksesi OSD -valikon. 1. Paina MENU avataksesi OSD -valikon. ENTER VIDEO SOURCE 2. Paina OSD-valikossa tai valitaksesi kohteen. 2. Paina tai valitaksesi kohdan. ENTER VIDEO SOURCE 3. Paina ENTER/VIDEO SOURCE vahvistaaksesi valinnan. 3. Paina ENTER vahvistaaksesi valinnan. ENTER VIDEO SOURCE 4. Paina tai valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER/VIDEO SOURCE tallentaaksesi muutokset. 4. Paina ja valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER vahvistaaksesi muutokset. ENTER VIDEO SOURCE 5. Paina MENU sulkeaksesi OSD - valikon. 5. Paina EXIT sulkeaksesi OSD -valikon. ENTER VIDEO SOURCE

37 OSD (ruutunäyttö) 37 Kuva valikko Kuva Ruutu Audio Määritys1 Määritys2 Valinta Päivitä Kirkkaus Kontrasti Terävyys Mustan taso Kohinanvaimennus Sävy Väri Värilämpötila Värin hallinta Valoanturi DCR Kirkkaus Nimi Kuvaus Säätää kuvan yleistä kirkkautta muuttamalla LCD-paneelin taustavalon voimakkuutta. Kontrasti Terävyys Mustan taso Kohinanvaimennus Tämä ominaisuus ei ole käytettävissä, jos DCR, Valoanturi tai Kirkkaus kohdassa Paneelin tall. on päällä. Ota nämä toiminnot pois käytöstä siirtyäksesi Kirkkaus OSD-valikosta. Säätää kuvan kontrastia kun Kuvatila on asetettu Käyttäjä. Säätää kuvan terävyyttä kun Kuvatila on asetettu Käyttäjä. Säädä muuttaaksesi kuvan kirkkautta. Säädä poistaaksesi kuvan kohinan. Voit valita sopivan kohinanvaimennustason. Sävy Vain komponenttitulolle lomitetussa videossa. Säätää värisävyä kun Kuvatila on asetettu Käyttäjä. Väri Vain komponentti:lle ja HDMI tuloilla, joissa YUV-väriavaruus. (YUVväriavaruutta käytetään tyypillisesti osana värikuvan tuotantoketjua.) Säätää värin syvyyttä kun Kuvatila on asetettu Käyttäjä. Värilämpötila Värin hallinta Vain komponentti:lle ja HDMI tuloilla, joissa YUV-väriavaruus. (YUVväriavaruutta käytetään tyypillisesti osana värikuvan tuotantoketjua.) Säätää värilämpötilaa. Tällä toiminnolla voit säätä kuvan värinsävyjä tarkasti muuttamalla R (punainen), G (vihreä) ja B (sininen) asetuksia haluamallasi tavalla. Tämä toiminto on käytettävissä vain kun Värilämpötila on asetettu Käyttäjä.

38 38 OSD (ruutunäyttö) Valoanturi Säätää ympäröivän valon herkkyyttä näytön ympärillä. DCR Tämä toiminto ei ole käytettävissä, kun DCR tai Kirkkaus kohdassa Paneelin tall. on päällä. Ota nämä toiminnot pois käytöstä siirtyäksesi Valoanturi OSD-valikosta. Kytkee DCR toiminnon päälle tai pois päältä. Tämä ominaisuus parantaa kuvan kontrastia tummissa näkymissä. Kuvatila Videolähde Kuvan resetointi Tämä toiminto ei ole käytettävissä, kun Valoanturi tai Kirkkaus kohdassa Paneelin tall. on päällä. Ota nämä toiminnot pois käytöstä siirtyäksesi DCR OSD-valikosta. Asettaa näyttötilan. Standardi: kuville (tehdasasetus) Kirkas: liikkuvalle kuvalle, kuten videolle srgb: tekstipohjaisille kuville Elokuva: elokuville. Käyttäjä: luo omat kuva-asetuksesi. Tämä tila on valittu automaattisesti sen jälkeen, kun muutat asetuksia Kuva-valikossa. Asettaan videon tulolähteen. Resetoi kaikki asetukset Kuva-valikossa.

39 OSD (ruutunäyttö) 39 Ruutu valikko Kuva Ruutu Audio Määritys1 Määritys2 Vaakasuunta Pystysuunta Kello Kellon vaihe Zoomaustila Oma zoomaus Ruudun resetointi Valinta Päivitä Nimi Vaakasuunta Pystysuunta Kello Kellon vaihe Kuvaus Säätää VGA tulokuvan vaakasijaintia. Säätää VGA pystysijaintia tulokuvalle. Säätää VGA kellotaajuutta tai YPbPr tulokuvaa. Säätää VGA vaihetta tai YPbPr tulokuvaa.

40 40 OSD (ruutunäyttö) Zoomaustila Vastaanottamasi kuva saatetaan siirtää 16:9 formaatissa (laajakuva) tai 4:3- formaatissa (perinteinen näyttö). 16:9-kuvissa on joskus musta nauha ruudun ylä- ja alaosassa (letterbox-formaatti). Tällä toiminnolla voit optimoida ruudun kuvanäytön. Saatavilla on seuraavat zoomaustilat: Täysi - Tämä tila palauttaa oikeat kuvien suhteet, jotka on siirretty 16:9:ssä käyttämällä koko ruudun näyttöä. Normaali - Kuva näytetään 4:3 formaatissa ja musta nauha näytetään kuvan molemmilla puolilla. Dynaaminen - Täytä koko näyttä venyttämällä 4:3 kuvia epäsuhdassa. Oma - Valitse ottaaksesi muokatut zoomausasetukset Oma zoomaus alavalikossa. Todellinen - Tämä tila näyttää kuvan pikseli pikseliltä ruudulla skaalaamatta alkuperäistä kuvan kokoa. Tässä tilassa ei tueta lomituksen poistoa. Ruutu saattaa välkkyä näytettäessä lomitettua videota. 21:9 - Kuva on suurennettu 21:9 formaattiin. Tätä tilaa suositellaan, kun näytetään kuvia, joissa on musta nauha ala- ja yläosassa (letterbox-formaatti). Tässä tilassa ei tueta lomituksen poistoa. Ruutu saattaa välkkyä näytettäessä lomitettua videota.

41 OSD (ruutunäyttö) 41 Oma zoomaus Käytä tätä toimintoa muokataksesi lisää zoomausasetuksia sopimaan kuvaan, jonka haluat näyttää. Zoomaus - Laajentaa kuvan vaaka-ja pystysuuntaista kokoa samanaikaisesti. H zoom - Laajentaa kuvan vaaka-ja pystysuuntaista kokoa samanaikaisesti. V zoom - Laajentaa vain kuvan vaakasuuntaista kokoa. Vaakasuunta - Laajentaa kuvan vaakasuuntaista sijaintia vasemmalle tai oikealle. Pystysuunta - Siirtää kuvan pystysuuntaista sijaintia ylös tai alas. Ruudun resetointi Tämä toiminto on käytettävissä vain kun Zoomaustila on asetettu Oma. Resetoi kaikki asetukset Ruutu-valikossa.

42 42 OSD (ruutunäyttö) Audio valikko Kuva Ruutu Audio Määritys1 Määritys2 Valinta Kaiutin Äänenvoimakkuus Tasapaino Diskantti Basso Mykistys Äänilähde Äänen resetointi Päivitä Nimi Kaiutin Äänenvoimakkuus Tasapaino Diskantti Basso Mykistys Äänilähde Kuvaus Asettaan äänilähteen. Ulkoinen: Valitsee audiolähdön lähteen SPEAKERS (R/L) :sta takaliitäntäpaneelissa. Linjalähtö: Valitsee audiolähdön lähteen AUDIO OUT (R/L) :sta takaliitäntäpaneelissa. Sisäinen: Valitsee audiotulon lähteen AUDIO IN :sta takaliitäntäpaneelissa. Säätää äänenvoimakkuutta. Säätää äänen tasapainoa. Säädä äänen diskanttia. Säädä äänen bassoa. Kytkee mykistyksen päälle tai pois päältä. Asettaan äänen tulolähteen. DisplayPort HDMI Ääni 1 Ääni 2 Ääni 3 Äänen resetointi Resetoi kaikki asetukset Audio-valikossa.

43 OSD (ruutunäyttö) 43 Määritys1 valikko Kuva Ruutu Audio Määritys1 Määritys2 Valinta Kytke tila päälle Autom. säätö Virransäästö Kieli Paneelin tall. Verkkoasetukset Määrittelyn resetointi Tehdasasetus Päivitä Nimi Kytke tila päälle Kuvaus Asettaa näytön päälle tai pois päältä, kun virtajohto on liitetty seinäpistokkeeseen. Viimeinen tila - Näyttö palaa edelliseen virtatilaansa (päällä/pois päältä/valmiustila) poistettaessa ja vaihdettaessa virtajohtoa. Pakotettu päälle - Näyttö menee päälle, kun virtajohto on liitetty seinäpistokkeeseen. Virta pois - Näyttö on edelleen pois päältä, kun virtajohto on liitetty seinäpistokkeeseen. Autom. säätö Virransäästö Kieli Jos irrotat virtajohdon ja kytket sen takaisin 7 sekunnin sisällä, näyttö ei toimi valitun asetuksen alla. Optimoi kuvanäytön automaattisesti VGA tulolle. Aseta näyttö vähentämään virrankulutusta. PC - Valitse Päällä antaaksesi näytön siirtyä DPMS (Display Power Management Signaling) tilaan, kun signaalia ei havaita HDMI, DVI-D:sta ja VGA tuloista kolmen peräkkäisen kierroksen jälkeen. Video - Valitse Päällä antaaksesi näytön siirtyä virransäästötilaan, kun signaalia ei havaita komponenttitulolle kolmen peräkkäisen kierroksen jälkeen. Asettaa halutunkielen OSD-valikolle.

44 44 OSD (ruutunäyttö) Paneelin tall. Vähentää kuvan pysyvyyden riskiä. Kirkkaus - Valitse Päällä ja kuvan kirkkaus vähenee sopivalle tasolle, ja Kirkkaus asetus Kuva-valikossaa ei ole enää käytettävissä. Jäännöskuva - Valitse aikaintervalli näytölle laajentaaksesi kuvan kokoa hieman ja siirtääksesi pikselin kohtaan neljään suuntaan (ylös, alas, vasemmalle ja oikealle). Oletusaikaväli on 300 sekuntia. Tämä auttaa helpottamaan kuvan tarttumisongelmia. Yhden pysyvän kuvan näkyvissä pitäminen ei ole suositeltavaa laitteella pitkäksi ajaksi. Tämä voi aiheuttaa kuvan palamista, tai haamukuvia, jotka huonontavat kuviesi laatua. Joissakin tapauksissa haamukuvat saattavat olla pysyviä. Välttääksesi tällaisia ongelmia suosittelemme yhtä seuraavista: Vaihda kuvaa säännöllisesti Ota käyttöön Jäännöskuva Käytä ruudunsäästäjää, jossa on muuttuvia kuvia Verkkoasetukset Katso listietoja Verkkoyhteys sivulla 31. Määrittelyn Resetoi kaikki asetukset Määritys1-valikossa. resetointi Tehdasasetus Resetoi kaikki asetukset Kuva, Ruutu, Audio, Määritys1, Määritys2, ja Valinta-valikoissa, palauttaen ne tehdasasetuksiin.

45 OSD (ruutunäyttö) 45 Määritys2 valikko Kuva Ruutu Audio Määritys1 Määritys2 OSD sammutus Tiedot OSD Lepoajastin OSD Vaakasij. OSD Pystysij. Näytön tiedot Kosketusomin. Valinta Päivitä Nimi OSD sammutus Tiedot OSD Lepoajastin Kuvaus Asettaa ajan, jonka OSD-valikko pysyy näytöllä (5120 sekunnista viimeiseen näppäimen painallukseen) Asettaa ajanjaksoksi kun tieto-osd pysyy ruudulla. Tieto-OSD näyttää, kun tulosignaali vaihtuu. Asettaa näytön sammumaan itsestään pois päältä valmiustilaan käyttäjän määrittämässä ajassa. (Pois-24 tuntia nykyisestä ajasta) OSD Vaakasij. OSD Pystysij. Näytön tiedot Kosketusomin. Kun Lepoajastin on aktivoitu, Aikataulu asetukset ovat pois käytöstä. Säätää OSD-valikon vaakasijaintia. Säätää OSD-valikon pystysijaintia. Näyttää näyttösi tiedot. Päällä ollessaan Vaakasuunta, Pystysuunta, Kello, Kellon vaihe, Zoomaustila, Oma zoomaus, Jäännöskuva, Tuloresoluutio, Hakutila ja Ruudut ovat pois käytöstä kosketustoimintojen optimoimiseksi. Tämä ominaisuus on saatavilla vain VGA, DVI ja HDMI tuloille.

46 46 OSD (ruutunäyttö) Valinta valikko Kuva Ruutu Audio Määritys1 Määritys2 Valinta Päivitä Tuloresoluutio Mustan tason laajennus Asetuksien kloonaus Hakutila Skannauksen muunto Filmitila IR-hallinta IR-lähtö Näppäimistön hallinta Ruudut Kuuman tila Nimi Tuloresoluutio Mustan tason laajennus Kuvaus Asettaa VGA tuloresoluution. Tämä tarvitaan vain kun näyttö ei tunnista resoluutiota oikein. Tämä ominaisuus tarjoaa syvempiä mustia parempaan kuvan laatuun. Valitse sopiva mustan tason laajennusasennus paljastaaksesi lisää yksityiskohtia kuvan tummissa osissa. Asetuksien kloonaus Hakutila Vain komponentti:lle ja HDMI (videotila) tuloille. Siirtää kaikki OSD-asetukset näytön ja USB-muistin välillä. Näyttää kuvan näyttöalueen. Overscan - Näyttää n. 95% kuvan alkuperäisestä koosta. Loput kuvaa ympäröivät alueet leikataan pois. aliskannaus - Näyttää kuvan alkuperäisessä koossa. Skannauksen muunto Vain komponentti:lle ja HDMI (videotila) tuloille. Asettaa IP:n (Interlace to Progressive) muunnostoiminnon. Edistyvä - Ota käyttöön IP-muunnostoiminto (suositellaan). Kun se on käytössä, lomituksen tulosignaali muunnetaan progressiiviseen formaattiin paremman näytön laadun saamiseksi. Lomitus: Ota IP-toiminto pois käytöstä. Tämä tila sopii liikkuvien kuvien näyttöön, mutta lisää jäännöskuvan mahdollisuutta. Vain komponentti:lle ja HDMI (videotila) tuloille.

47 OSD (ruutunäyttö) 47 Filmitila Kytkee elokuvatilan kehyksen muunnostoiminnon päälle tai pois päältä. Automaattinen - Ota käyttöön elokuvatilan kehyksen muunnostoiminnon elokuville. Näyttö muuntaa 24-kehystä sekunnissa (24 fps) tulosignaaliformaatin DVD-videosignaaliformaattiin. Kun tämä on käytössä, suosittelemme asettamaan Skannauksen muunto toiminnon kohtaan Edistyvä. Pois - Ota elokuvatilan kehyksen muunnostoiminto käyttöön. Tämä tila sopii TV-lähetyksiin ja videonauhurisignaaleille. IR-hallinta IR-lähtö Näppäimistön hallinta Ruudut Vain komponentti:lle ja HDMI (videotila) tuloille. Asettaa kaukosäätimen toimintatilan, kun useita laitteita on liitetty RS-232C-kaapeleiden kautta. Normaali - Kaikkia laitteita voi käyttää normaalisti kaukosäätimellä. Ensisij. - Aseta tämä näyttö ensisijaiseksi laitteeksi kaukosäätimen käytettäväksi. Vain tätä näyttöä käytetään kaukosäätimellä. Toissij. - Aseta tämä näyttö toissijaiseksi laitteeksi kaukosäätimen käytettäväksi. Tätä näyttöä ei voi käyttää kaukosäätimellä, ja se vastaanottaa vain ohjaussignaalin ensisijaiselta laitteelta RS-232Cyhteyden kautta. Lukko - Lukitse tämän näytön kaukosäädintoiminto. Poistaaksesi lukituksen, paina ja pidä pohjassa kaukosäätimen INFO-painiketta 5 sekunnin ajan. Käyttääksesi useita laitteita yhdellä kaukosäätimellä, valitse Ota käyttöön. Osoista kaukosäädin ensimmäiseene näyttöön, jonka IR OUTportti liittään toisen näytön IR IN portiin, ja toisen näytön IR OUT-portti littää kolmanenn näytön IR IN porttiin jne. Ks yhteyspiirros. Useiden näyttöjen liittäminen sivulla 23. Asettaa näppäimistön toiminnon (ohjauspainikkeet) näytöllä. Tällä toiminnolla voit luoda yksittäisen suuren ruutumatriisin (näyttöseinä), joka koostuu jopa 25 näytöstä (5 laitetta pystysuunnassa ja 5 vaakasuunnassa). Tämä vaatii, että liität kunkin laitteen toiseensa ketjuttamalla. Vaakanäytöt/Pystynäytöt - Asettaa käytettyjen näyttöjen määrän vaaka/pystysuunnassa. Sijainti - Asettaa tämän näytön paikan ruutumatriisissa. Paikka on määritetty näyttöjen kokonaismäärällä videoseinässä laskien ylhäältä, vasemmalta ja laskien vaakasuunnassa. Määrä jatkuu sitten seuraavaa riviä alas, ja prosessia jatketaan kunnes päästään viimeiseen näyttöön. Kehyksen pakk. - Säätää kuvia lähellä näytön kulmi, jotta näyttöseinän näkyvyys on optimaalinen. Ota käyttöön: Valitse ottaaksesi käyttöön tai pois käytöstä Ruudut - toiminnon. Jos käyttössä, näyttö ottaaa käyttöön asetukset Vaakanäytöt, Pystynäytöt, Sijainti, ja Kehyksen pakk. Kytkemisviive: Valitse ottaaksesi käyttöön tai pois käytöstä jakson käännettäessä ruutumatrisii päälle. Jos käytössä, näyttö menee kytkee päälle yhden vaakasuuntaisen matriisin kerrallaan alkaen ylimmästä rivistä.

48 48 OSD (ruutunäyttö) Kuuman tila Päivä ja aika Aikataulu Tällä toiminnolla voit tarkastaa yhden näytön lämpötilan kerrallaan. Näytetyn lämpötilan tarkkuus on _+ 5 Celsius-astetta. Säätää näytön sisäisen kellon päiväystä ja aikaa. Päivä ja aika: Asettaa nykyisen päiväyksen ja ajan. Aikataulu: Asettaa näytön sammumisajan ja mitä tulolähdettä käytetään millekin ajalle. Näytön tunnus DDC/CI HDMI CEC Asettaa nykyisen ajan ennen kuin asetat Aikataulu. Kun aikatauluasetukset menevät päällekkäin Joka päivä asetus ottaa prioriteetin viikottaisista asetuksista. Kun aikatauluasetukset menevät päällekkäin, aikataulutettu virta päällä -aika ottaa prioriteetin aikataulutetusta virta pois -ajasta. Jos kahdella aikataululla on samat asetukset, ensimmäinen luettelossa oleva aikataulu ottaa prioriteetin. Antaa tunnusnumeron nykyiselle näytölle useiden näyttöjen ollessa liitettyinä. Kytkee DDC/CI tiedonsiirtotoiminnon Päällä tai Pois. Käyttää HDMI CEC (Consumer Electronics Control) teollisuusstandandardiprotokollaa jakaakseen toiminnallisuutta näytön ja liitettyjen laitteiden välillä. Siirtääksesi järjestelmän komentoja tarvitset HDMI-kaapelia liittääksesi näytön HDMI CEC:llä varustettuun laitteeseen. Valitse Päällä tässä valikossa ja voit käyttää näyttösi päätoimintoja ja liitettyä laitetta yhdellä kaukosäätimellä. Virransäästö Autom. signaalin hav. Lisäval. Reset. Synkronointi muiden laitteiden kanssa HDMI CEC:n kautta voi olla käytettävissä, mutta sitä ei voida taata. Asettaa näytön vähentämään virrankulutusta automaattisesti. Asetuksella Korkea virtaa säästyy eniten. Havaitsee saatavilla olevat tulolähteet automaattisesti. Resetoi kaikki asetukset Valinta-valikossa.

49 OSD (ruutunäyttö) 49 Päivitä valikko Kuva USB:ltä Ruutu Audio Määritys1 Määritys2 Valinta Päivitä Nimi USB:ltä Kuvaus Näytön laiteohjelmiston päivitys: 1. Ota USB-muisti ja varmista, että se on formatoitu FAT32:een. 2. Luo kansio ja nimeä se fupgrade USB-muistissa. 3. Hanki laiteohjelmisto nimeltään usb_rootfs ja tallenna kansioon fupgrade. 4. Kytke USB-muisti näytön USB-porttiin. 5. Korosta Toiminto Päivitä > USB:ltä-valikossa ja paina SET. 6. Valitse Kyllä käynnistääksesi päivityksen. Tilaviesti tulee näkyviin. 7. Kun päivitysprosessi on valmis, näyttö käynnistyy uudelleen automaattisesti. Näyttö ei tue NTFS-formaatin USB-muisteja. Älä sammuta näyttöä päivityksen aikana. Se voi vahingoittaa näyttöä. Jos virheviesti tulee näkyviin Päivitä OSD-valikossa, varmista, että: - USB-muisti on kunnolla kytkettynä. - kansion nimi (fupgrade) ja tiedoston nimi (usb_rootfs) ovat oikein. - OSD-valikossa näytetty mallin nimi on sama kuin näytön. - laiteohjelmiston versio eroaa vanhasta. Näyttöä ei päivitetä, jos käytät samaa versiota.

50 50 Tuotetiedot Tuotetiedot Mitat Yksikkö: mm

51 Tuotetiedot 51 Tekniset tiedot Kohde Tekniset tiedot TL650 Aktiivinen alue (K x T mm) 1428,48 x 803,52 Pikselin korkeus (mm) 0,744 Natiiviresoluutio (pikseliä) 1920 x 1080 LCD-paneeli Kirkkaus (cd/m 2 ) (tyypillinen) 360 Kontrasti (tyypillinen) 4000:1 Dynaaminen kontrastisuhde (DCR) 13000:1 Vasteaika (ms) (tyypillinen) 8 Järjestelmä Kirkkaus (cd/m 2 ) (tyypillinen) 315 Teknologia Optiset kaksoikosketukset (vain Win 7:lle) Resoluutio x Kosketus Kapasiteetti 2 samanaikaista kosketusta Tarkkuus +/- 6mm yli 95% kosketettavalla alueella Kosketus lähtö USB 2.0 PC Tuki Windows XP/Vista/7 Lasi Temperoitu lasi 5 mm + 0 mm/-0,3 mm Tietokone VGA (D-Sub 15-pinninen) Video DVI (DVI-D), YPbPr (BNC-liittimet), HDMI (HDMI liitintyyppi A), näyttöportti Tulo Ääni L/R (RCA -liittimet), Linjatulo (3,5 mm:n miniliitin) IR IR In (audioliitin vihreä/sininen D3.6 ST) RS-232C (Mini D-Sub 9-pinninen) Säätö USB (SKT USB2.0 A RT4P) RJ45 (liitin RJ45 W/LED I) Tietokone VGA (D-Sub 15-pinninen) Video DVI-D (DVI-D) Lähtö Kaiutin Ulkoinen kaiutinliitin (12W+12W, 8 ohmia) Ääni L/R (RCA -liittimet) IR IR-lähtö (audioliitin vihreä/sininen D3.6 ST) Säätö RS-232C (Mini D-Sub 9-pinninen) Ääni Ääni W (A) 12W x 2 Sisäinen kaiutin 12W x 2 Syöttö V AC, 50/60 Hz Virta Kulutus max. < 310 W Kulutus valmiustila < 0,5 W

52 52 Tuotetiedot Ympäristö Mekaaninen Käyttölämpötila 0-40 o C, o F Käyttökosteus 10-90% (ei kondensoiva) Säilytyslämpötila o C, o F Varastointikosteus 10-95% (ei kondensoiva) Paino (kg) 71,5 Mitat (L x K x S) (mm) 1515,8 x 888,6 x 114,15 Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta.

53 Tuotetiedot 53 Tuettu tulosignaalin resoluutio Resoluutio 640 x 60Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 1024 x 60Hz 1024 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1600 x 60Hz 1920 x 60Hz 576i (25Hz) 480i (29,97Hz) 480p (59,94Hz) 576p (50Hz) 720p (50Hz) 720p (60Hz) 1080i (25Hz) 1080p (25Hz) 1080p (50Hz) 1080p (60Hz) Tulolähde YPbPr VGA HDMI DVI : tuettu Tyhjä: ei tuettu
