RP550+ / RP650 / RP650+ Interaktiivinen litteä paneeli Käyttöohje

Transkriptio

1 RP550+ / RP650 / RP650+ Interaktiivinen litteä paneeli Käyttöohje

2 Vastuuvapauslauseke BenQ Corporation ei tee suoraan ilmaistuja tai viitteellisiä tulkintoja tai anna takuita koskien tämän asiakirjan sisältöä. BenQ Corporation varaa oikeuden tarkistaa tämän julkaisun ja tehdä aika ajoin muutoksia tähän sisältöön antamatta niistä ennakkoilmoitusta. Tekijänoikeus Tekijänoikeudet 2014 BenQ Corporation. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa monistaa, siirtää, jäljentää, tallentaa mihinkään tallennusjärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muulla tavalla ilman BenQ Corporationin sitä edeltävää kirjallista lupaa.

3 Sisällysluettelo Sisällysluettelo i Turvallisuusvaroitukset ja huomautukset... 1 Tärkeitä turvallisuusohjeita... 2 Huomattavaa tämän näytön LCD-paneelista... 2 Kaukosäätimen turvallisuushuomautus... 3 Paristojen turvaohje... 3 BenQ ecofacts... 4 Pakkauksen sisältö... 5 Valinnainen lisälaite... 5 Näytön asetukset... 6 Kynätelineen ja I/O-kotelon kiinnittäminen... 6 Näytön asentaminen... 8 Näytön osat ja niiden toiminnot Etu/takapaneeli Tulo/lähtökontaktit Kaukosäädin Kaukosäätimen käyttö Liitäntä Audio/videosignaalien liittäminen Kosketusmoduulin liittäminen Virran kytkeminen Kosketusruudun käyttö Tärkeitä ohjeita kosketusnäytön käyttämisen Perustoiminnot Näytön kytkeminen päälle ja pois Hallinnan lukitus/lukituksen poisto Tulosignaalin vaihto Äänenvoimakkuuden tason säätö säätää Verkkoyhteys LAN-verkkoon yhdistäminen Näytön hallinta OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta... 32

4 ii Sisällysluettelo OSD-valikon toiminnot Kuva valikko Ääni valikko Näyttö valikko Asetus valikko Multimedia-OSD:n toiminta Kaukosäätimen multimediapainikkeet Tiedostojen katselu Valikkojärjestelmä Tuotetiedot Spesifikaatiot Mitat Tuettu tulosignaalin resoluutio Tuettu PAP-tulosignaaliyhdistelmä Vianmääritys... 65

5 Turvallisuusvaroitukset ja huomautukset Turvallisuusvaroitukset ja huomautukset 1 Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille. Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttö- ja kunnossapitoohjeisiin. TÄMÄ LAITTEISTO TÄYTYY MAADOITTAA Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen. Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan. Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta. Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille. Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille. Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun. Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin. Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon. Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

6 2 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista vain kuivalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 11. Käytä vain valmistajan hyväksymiä lisälaitteita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja, jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa. 13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä. 14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut. Huomattavaa tämän näytön LCD-paneelista Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen. LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta. Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa. LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika.

7 Tärkeitä turvallisuusohjeita 3 Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä näytön palamiselle tai haamukuvalle, joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai kuvakkeita) kahta tuntia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa. Jos tarvitset pysäytetyn kuvan toistoa, suosittelemme että otat käyttöön toiminnon Kuvan pys. esto valikoista Asetus ja Edistynyt. Huomautus: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista. Se on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä häviää n. 2 tunnin normaalin käytön jälkeen. Kaukosäätimen turvallisuushuomautus Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle. Älä pudota kaukosäädintä. Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö. Varmista, ettei kaukosäätimen ja TV-vastaanottimen kaukosäätimen vastaanottimen välissä ole mitään esteitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Paristojen turvaohje Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Huomaa seuraavaa: Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan suuntaan paristolokeroon merkityllä tavalla. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä. Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa. Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin mahdollista. TV-vastaanottimen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun pystyt ensimmäisen käytön jälkeen. Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.

8 4 Tärkeitä turvallisuusohjeita BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements.

9 Pakkauksen sisältö 5 Pakkauksen sisältö Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunu, ota välittömästi yhteyttä laitteen myyjään. LCD-näyttö Virtajohto x 4 (eri alueille) D-Sub (15-pinninen) kaapeli DVI-liitäntäkaapeli Ääniliitäntäkaapeli USB-kaapeli x 2 Kynäteline I/O-kotelo M3 x 6 -ruuvi (tasakantainen) x 4 M3 x 6 -ruuvi (pyöreäkantainen) x 8 AAA-paristo x 2 Kosketuskynä x 2 Kaukosäädin Pikakäynnistysopas Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta. DVI-liitäntäkaapeli on tarkoitettu kytkettäväksi ainoastaan I/O-kotelon DVI-liitännän ja näytön välille. Älä käytä sitä DVI-signaalin kytkemiseen. Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään. Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin säästämistä näytön tulevaa kuljetusta varten. Älä jätä muovikääreitä pienten lasten ulottuville. Valinnainen lisälaite Normaalipakkauksessa mukana tulevien osien lisäksi seuraavat valinnaiset lisälaitteet ovat saatavilla erikseen: Pöytäteline

10 6 Näytön asetukset Näytön asetukset Kynätelineen ja I/O-kotelon kiinnittäminen Asenna I/O-kotelo ja kynäteline noudattaen seuraavia ohjeita ennen näytön asentamista ja käyttöä. Asentamisessa on syytä olla mukana vähintään kaksi aikuista henkilöä vaaran ja vahinkojen välttämiseksi. 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. M3 x 6 -kokoiset tasakantaiset ruuvit 3. Kiinnitä I/O-kotelo kynätelineeseen neljällä M3 x 6 -kokoisella tasakantaisella ruuvilla. 4. Kiinnitä kynäteline näyttöön kahdeksalla M3 x 6 -kokoisella pyöreäkantaisella ruuvilla. 5. Liitä laitteen mukana tullut DVI-liitäntäkaapeli näytön ja I/O-kotelon DVI-liittimiin. 6. Liitä mukana toimitettu USB-kaapeli näytön USB Type A-liittimeen ja USB B -liitin I/Okoteloon. M3 x 6 -kokoiset pyöreäkantaiset ruuvit

11 Näytön asetukset 7 7. Liitä mukana toimitetun ääniliitäntäkaapelin toinen pää (se pää, jossa on 3,5 mm:n miniliitin ja kaksi RCA-tyyppistä liitintä) tuloliittimiin AUDIO (AUDIO1) ja AUDIO (AUDIO2) näytön taakse ja toinen pää (se pää, jossa on pelkkä 3,5 mm:n miniliitin) I/O-kotelon ääniliittimeen. 8. Reititä kaapelit kiinnittimien avulla.

12 8 Näytön asetukset Näytön asentaminen Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana: Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin. Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan. Näytön asentaminen seinälle 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Poista pöytätelineet näytöstä jos ne on asennettu. 400mm *Ruuvityyppi: M8 4. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään. 400mm 5. Asenna seinäkiinnike näyttön ja liitä näyttö seinään seinäkiinnikkeiden ohjeiden mukaisesti. Ruuvin pituus tulisi olla vähintään 10 mm pidempi kuin seinäkiinnikkeen paksuus. Varmista, että kaikki ruuvit ovat kiristetty ja kiinni kunnolla. (Suositeltava vääntömomentti: N cm). Asennusvälineiden tulisi olla riittävän vahvoja kannattamaan näytön painon. LCD-näyttö 10 mm (0,39") Seinäkiinnikkeen paksuus

13 Näytön asetukset 9 Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10 mm tyhjää tilaa näytön takaosasta seinään. Ota yhteyttä ammattiasentajaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja. 10mm (0.39") AC /- rasian tulisi liittimien päällä näyttöä pyöritettäessä. Valinnaisten pöytätelineiden asentaminen 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Aseta pöytätelineet näytölle kuten kuvassa. Ruuvityyppi: M8 x 15 mm Vääntömomentti: 25 RP Käytä ruuveja ja sopivaa ruuvimeisseliä kiinnittääksesi tuet näyttöön. RP650/ RP650+

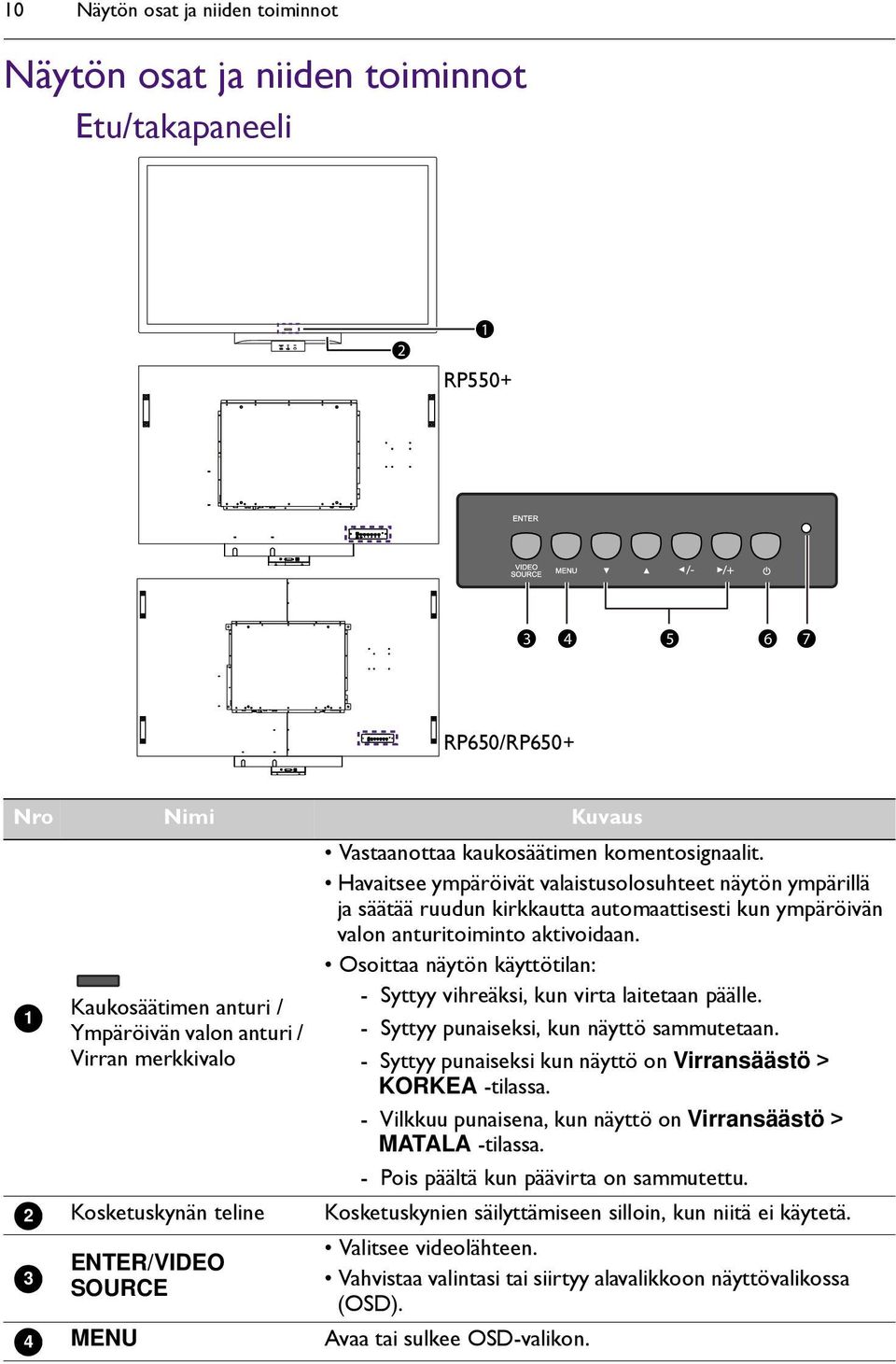

14 10 Näytön osat ja niiden toiminnot Näytön osat ja niiden toiminnot Etu/takapaneeli 2 1 RP RP650/RP650+ Nro Nimi Kuvaus Kaukosäätimen anturi / Ympäröivän valon anturi / Virran merkkivalo Kosketuskynän teline ENTER/VIDEO SOURCE MENU Vastaanottaa kaukosäätimen komentosignaalit. Havaitsee ympäröivät valaistusolosuhteet näytön ympärillä ja säätää ruudun kirkkautta automaattisesti kun ympäröivän valon anturitoiminto aktivoidaan. Osoittaa näytön käyttötilan: - Syttyy vihreäksi, kun virta laitetaan päälle. - Syttyy punaiseksi, kun näyttö sammutetaan. - Syttyy punaiseksi kun näyttö on Virransäästö > KORKEA -tilassa. - Vilkkuu punaisena, kun näyttö on Virransäästö > MATALA -tilassa. - Pois päältä kun päävirta on sammutettu. Kosketuskynien säilyttämiseen silloin, kun niitä ei käytetä. Valitsee videolähteen. Vahvistaa valintasi tai siirtyy alavalikkoon näyttövalikossa (OSD). Avaa tai sulkee OSD-valikon.

15 Näytön osat ja niiden toiminnot ,, /-, /+ Virta-painike Virran merkkivalo Vierittää OSD-valikon asetusten ja valintojen läpi. /-, /+: Pikanäppäimet äänenvoimakkuuden säädölle. Näytön kytkeminen päälle ja pois. Osoittaa näytön virran tilan: - Syttyy vihreäksi, kun virta laitetaan päälle. - Syttyy punaiseksi, kun näyttö sammutetaan. - Syttyy punaiseksi kun näyttö on Virransäästö > KORKEA -tilassa. - Vilkkuu punaisena, kun näyttö on Virransäästö > MATALA -tilassa. - Pois päältä kun päävirta on sammutettu.

16 12 Näytön osat ja niiden toiminnot Tulo/lähtökontaktit RP RJ-45 MULTI-MEDIA USB USB Type A Mini-B RP650/RP650+ MULTI-MEDIA USB Type A HDMI MIC DP HDMI RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A S-VIDEO Pr R Nro Nimi Kuvaus AC (1,7 A) AC (3,4 A) AC SWITCH ON/ OFF USB TYPE B FOR TOUCH AUDIO (R/L) AUDIO (AUDIO2) AUDIO (AUDIO1) VGA VGA AV AV Välittää vaihtovirtaa AC liitännästä toiseen näyttöön. Yhdistää virtalähteeseen mukana tulevalla virtajohdolla. Virran kytkeminen päälle ja pois. Liitä USB-kaapeli näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. Tuottaa äänisignaaleja ulkoiselle laitteelle. Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten tietokoneelta). Vastaanottaa RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Tuottaa analogisen RGB-signaalin VGA tulosta toiseen näyttöön. Vastaanottaa komposiittivideosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Tuottaa komposiittivideosignaalin AV tulosta toiseen näyttöön.

17 Näytön osat ja niiden toiminnot VIDEO (S-VIDEO) VIDEO (YPbPr) RS232C / HDMI DP (DisplayPort) USB Type A USB Mini-B RJ-45 MIC Vastaanottaa S-videosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Vastaanottaa komponettivideo (YPbPr) signaaleja ulkoiselta laitteelta (kuten DVD-soittimelta, HDTV-laiteelta tai Laserlevysoittimelta). Ulkoiselle hallinnalle ja moninäyttökäyttöön. RS232C : vastaanottaa hallintasignaaleja tietokoneelta tai toiselta näytöltä. RS232C : tuottaa hallintasignaalin RS232C tulosta toiseen näyttöön. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta (kuten Blu-ray levysoittimelta). Liittää DisplayPort-yhteensopivaan laitteeseen. Liitäntä USB-muistille tai WiFi-verkkosovittimelle. Liitäntä tietokoneeseen USB-näyttöä varten. Liitäntä Ethernet-reitittimen RJ-45-porttiin. Mikrofoniliitäntä. Liitännät #20, 21 ja 22 toimivat vain, kun DVI-, USB- ja ääniliitäntäkaapelit on kytketty. Katso lisätietoja kohdasta Kynätelineen ja I/O-kotelon kiinnittäminen sivulla 6.

18 14 Näytön osat ja niiden toiminnot Kaukosäädin ON/OFF Näytön kytkeminen päälle ja pois. 2 PUT Valitsee tulolähteen ENTER Vahvistaa valintasi tai tallentaa muutokset. 6 FO Näyttää nykyisen tulolähteen ja resoluution. 7 Numeropainikkeet (1-9)/Tulolähteen painikkeet Toimii numeropainikkeina kun OSD-valikko on näkyvillä. Toimii tulolähteen painikkeina kun OSD-valikko on pois päältä. Toiminnot DVI ja SDI eivät ole käytössä tällä näytöllä. 8 MENU Avaa tai sulkee OSD-valikon. 9 Numeropainikkeet (0)/MUTE Toimii numeropainikkeina, kun OSD-valikko on näkyvillä. Mykistyksen kytkeminen päälle ja pois. 10 BLANK/ Vierittää OSD-valikon asetusten ja valintojen läpi, kun OSD-valikko on näkyvillä. Piilottaa kuvan (ruutu menee tyhjäksi), kun OSDvalikko ei ole näkyvillä. Palaa normaaliin näyttöön painamalla tätä painiketta tai painamalla MENU. 11 MULTI-MEDIA -painikkeet Katso lisätietoja Multimedia-OSD:n toiminta sivulla EXIT/FREEZE Palaa edelliseen valikkoon tai poistuu OSD-valikosta OSD-valikon ollessa näkyvillä. Jäädyttää kuvan, kun OSD-valikko ei ole näkyvillä. Palaa normaaliin näyttöön painamalla tätä painiketta tai painamalla MENU. 4 / VOL- / / VOL+ Vierittää OSD-valikon asetusten ja valintojen läpi. Lisää/vähentää äänenvoimakkuutta.

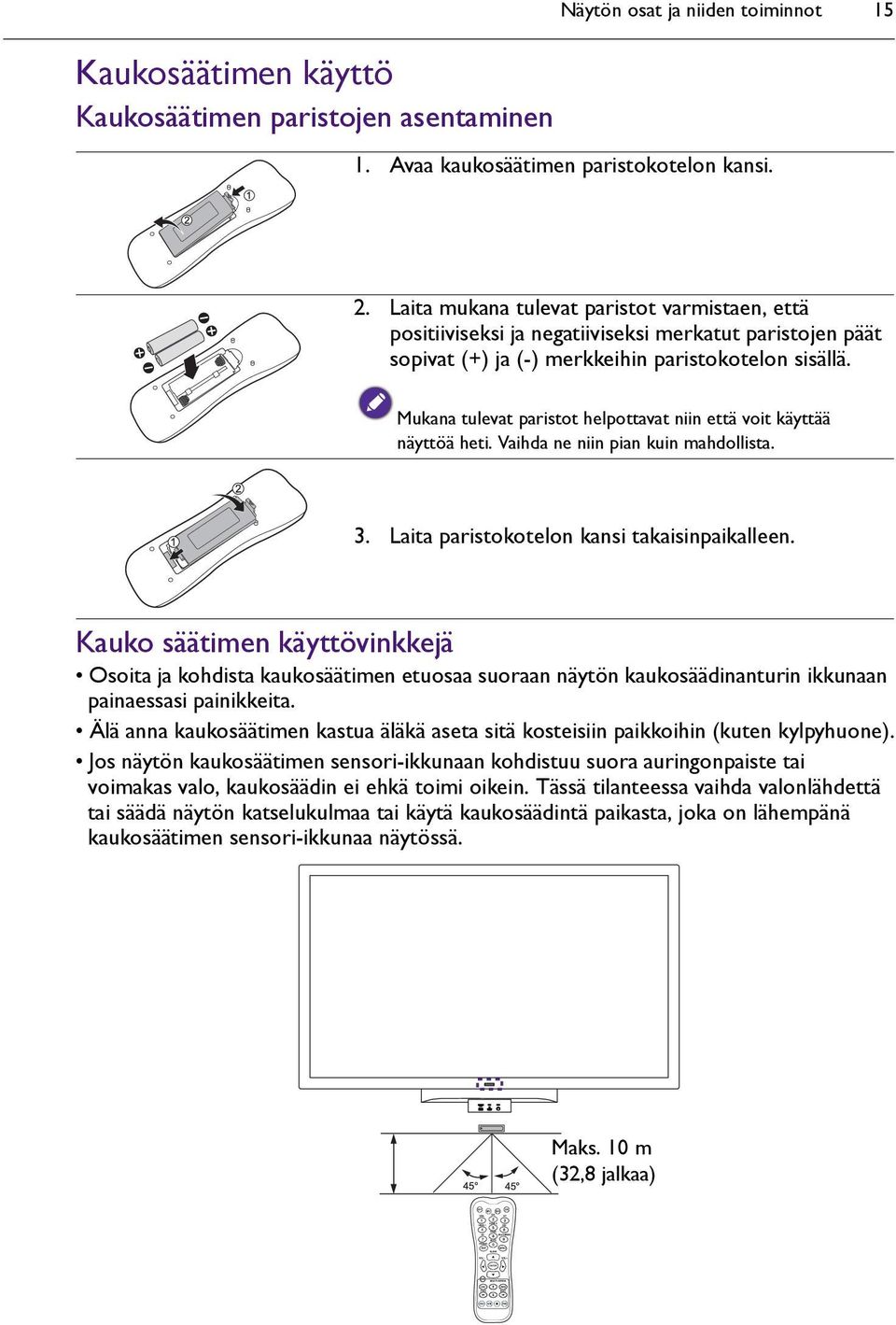

19 Kaukosäätimen käyttö Kaukosäätimen paristojen asentaminen Näytön osat ja niiden toiminnot Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. Mukana tulevat paristot helpottavat niin että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisinpaikalleen. Kauko säätimen käyttövinkkejä Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone). Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä. Maks. 10 m (32,8 jalkaa)

20 16 Liitäntä Liitäntä Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että väärät liitännät voivat vaikuttaa kuvan laatuun. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA-tulon liittäminen 1. Liitä näytön VGA liitin näyttöön tietokoneen VGA lähtöön D-Sub (15-pinninen) - kaapelilla. 2. Liitä tietokoneen äänilähtöliitin näytön AUDIO (AUDIO1) liitäntään käyttäen sopivaa äänikaapelia. 3. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen VGA -painiketta. Halutun äänilähteen valinta, katso lisätietoja kohdasta Äänilähde sivulla 35. RJ-45 MULTI-MEDIA RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A USB USB Type A Mini-B S-VIDEO Pr DP HDMI R D-Sub (15-pinninen) kaapeli Äänikaapeli Tietokone Tämä äänikaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

21 Liitäntä 17 Digitaalisten tulojen liittäminen 1. Liitä tietokoneen tai A/V-laitteen (kuten videonauhuri tai DVD-soitin) HDMIlähtöliitin näytön HDMI-tuloliittimeen HDMI-kaapelilla. Jos laitteessa on DisplayPortlähtöliitin, liitä se näytön DP-tuloliittimeen DisplayPort-kaapelilla. 2. Jos käytät DisplayPort-liitäntää, kytke laitteen äänilähtöliitin näytön AUDIO (AUDIO1)-liittimeen oikeanlaisella äänikaapelilla. HDMI-liitäntää käytettäessä tätä liitäntää ei tarvita. 3. Katsellaksesi videokuvaa tästä tulosta, paina HDMI-1 tai DP painiketta kaukosäätimessä. Halutun äänilähteen valinta, katso lisätietoja kohdasta Äänilähde sivulla 35. RJ-45 MULTI-MEDIA RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A USB USB Type A Mini-B S-VIDEO Pr DP HDMI R MULTI-MEDIA USB Type A HDMI MIC DisplayPortkaapeli HDMI-kaapeli Äänikaapeli Tietokone Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

22 18 Liitäntä YPbPr-komponenttivideotulon liittäminen 1. Liitä VIDEO (YPbPr) liittimet näyttöön komponenttilähtöliittimeen A/V - laitteessa (kuten videonauhuri tai DVD -soitin) käyttäen komponenttivideokaapelia. 2. Liitä DVD-soittimen äänilähtöliitin näytön AUDIO (AUDIO2) liitäntään käyttäen sopivaa äänikaapelia. 3. Katsellaksesi videokuvaa tästä tulosta, paina YPbPr -painiketta kaukosäätimessä. Halutun äänilähteen valinta, katso lisätietoja kohdasta Äänilähde sivulla 35. RJ-45 MULTI-MEDIA RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A USB USB Type A Mini-B S-VIDEO Pr DP HDMI R Komponenttivideokaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

23 Liitäntä 19 AV- ja S-Video-tulojen liittäminen 1. Liitä VIDEO (S-VIDEO) tai AV liittimet näyttöön lähtöliittimeen A/V - laitteessa (esim. videonauhuri) käyttäen sopivaa videokaapelia. 2. Liitä videonauhurin äänilähtöliitin näytön AUDIO liitäntään käyttäen sopivaa äänikaapelia. 3. Katsoaksesi videokuvaa tästä tulosta, paina kaukosäätimen AV -painiketta AVsignaalille, tai paina PUT -painiketta toistuvasti S-videosignaalille. Halutun äänilähteen valinta, katso lisätietoja kohdasta Äänilähde sivulla 35. RJ-45 MULTI-MEDIA RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A USB USB Type A Mini-B S-VIDEO Pr DP HDMI R S-videokaapeli AVkaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

24 20 Liitäntä Multimedia-tulojen liittäminen Liitä laite verkkoon jollain seuraavista tavoista. Käytä RJ-45-kaapelia ja liitä sen toinen pää näytön RJ-45-liittimeen ja toinen pää Ethernetiin tai reitittimen RJ-45-porttiin. Liitä langaton verkkosovitin näytön USB Type A-liittimeen. Liittäminen suoraan tietokoneeseen: Käytä USB-kaapelia ja liitä sen mini B -liitin näytön USB Mini-B-liittimeen ja A-liitin tietokoneeseen. Voit katsella lähdön tuottamaa videokuvaa painamalla kaukosäätimestä MULTI-MEDIA tai valitsemalla MULTI-MEDIA lähteen valintapalkista, jolloin pääset multimedia OSD - järjestelmään. Katso lisätietoja kohdasta Multimedia-OSD:n toiminta sivulla 42. RJ-45 MULTI-MEDIA RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A USB USB Type A Mini-B S-VIDEO Pr DP HDMI R MULTI-MEDIA USB Type A HDMI MIC RJ-45-kaapeli USB-kaapeli USB-muisti Langaton USB-verkkosovitin 1 2 Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

25 Liitäntä 21 Usean näytön liittäminen Voit liittää rajapinnoilla useita näyttöjä sarjaan (ketjuttamalla) tietokoneeseen hallintaa varten. Liitettävien näyttöjen määrä riippuu käyttämäsi tulosignaalin resoluutiosta. Lisänäyttö RJ-45 MULTI-MEDIA RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A USB USB Type A Mini-B S-VIDEO Pr DP HDMI R RS-232C - kaapeli AVkaapeli D-Sub (15-pinninen) kaapeli RJ-45 MULTI-MEDIA RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A USB USB Type A Mini-B S-VIDEO Pr Ensimmäinen näyttö DP HDMI R Tämä RS-232C-ketjutussovellus vaatii RS-232C-portin tietokoneella. Voit ketjuttaa laitteita RS-232C-nollamodeemikaapelilla. Vältä HDCP-lähteen käyttöä ketjutussovellukselle

26 22 Liitäntä Kosketusmoduulin liittäminen Liitä mukana toimitetun USB-kaapelin B-liitin näytön USB TYPE B FOR TOUCHliittimeen ja toinen pää tietokoneen USB-porttiin. Näytön kosketusmoduuli tukee helppoja Plug-and-Play-toimintoja. Tietokoneelle ei tarvitse asentaa muita laiteohjaimia. RJ-45 MULTI-MEDIA RS-232C VIDEO Pb Y AV VGA AUDIO AUDIO AUDIO USB TYPE B FOR TOUCH AC SWITCH AUDIO 1 AUDIO 2 ON/OFF L V~50-60Hz 3.4A 1.7A USB USB Type A Mini-B S-VIDEO Pr DP HDMI R USB-kaapeli Tietokone Älä koske kosketusnäytön kehykseen (siihen, missä anturit sijaitsevat) kosketusmoduulin käyttöönoton aikana. Suosittelemme, että liität näytön suoraan PC-tietokoneeseen tai kannettavaan. Älä asenna näyttöön mitään sen pintaan tulevaa lisälaitetta, joka saattaa häiritä kosketustoimintoja. Jos kuvassa näkyy haamukuvia, irrota kaikki USB-kaapelit ja liitä ne uudelleen paikalleen. Jos kuva ei vieläkään ole hyvä, käytä toista B:stä A:han -tyypin USB-kaapelia.

27 Virran kytkeminen 1. Liitä virtajohdon toinen pää näytön AC liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähte on kytkimellä varustetta, laita kytkin päälle). 2. Kytke virta päälle napsauttamalla virtakytkin asentoon PÄÄLLÄ. Liitäntä Mukana tuleva virtajohto sopii käytettäväksi vain V AC virran kanssa. Kuvassa oleva virtajohto ja lähde voivat erota niistä joita alueellasi käytetään. Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä. Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa. Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä.

28 24 Kosketusruudun käyttö Kosketusruudun käyttö Voit käyttää optista kosketusnäyttö käyttöjärjestelmäsi hallintaan. Kosketusnäyttö pystyy emuloimaan hiiren perustoimintoja ja tukee moni-kosketustoimintoja Windows 7/8:ssa*. Seuraava taulukko näyttää luettelon liikeistä joita voit käyttää kosketusnäytöllä. Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön. *Monikosketustoimintoja tukee vain Windows 8 sekä Windows 7 - versiot Home Premium, Professional, Enterprise ja Ultimate. Windows XP, Windows Vista ja Windows 7 - Starter ja Home Basic versiota monikosketus ei tue. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Käyttöjärjestelmätoiminnot Windows XP, Windows Vista ja Windows 7 Napauta ruutua kerran. Liikkeet Klikkaus Napauta ruutua kahdesti. Kaksoisklikkaa 1. Paina kohdetta. 2. Pidä ja odota kunnes sininen rengas tulee näkyviin. 3. Vapauta sormesi. Oikean painikkeen napsauttaminen Vedä yhtä sormea vasemmalle tai oikealle. Vedä

29 Kosketusruudun käyttö 25 Käyttöjärjestelmätoiminnot Windows Vista ja Windows 7 Liikkeet Vedä yhtä sormea vasemmalle tai oikealle. Valinta Vedä sormeasi nopeasti (sipaisu) haluttuun suuntaan. Panoraama ylös / Panoraama alas / Taakse / Eteen Monikosketustoiminnot Windows 7 versiot Home Premium, Professional, Enterprise ja Ultimate 1. Paina kohdetta. 2. Napauta ruutua toisella sormella. 3. Vapauta toinen sormesi. Oikean painikkeen napsauttaminen Vedä yhtä tai kahta sormea ylös tai alas. Rullaus tai or Liikuta kahta sormea erilleen tai kohti toisiaan. Zoomi

30 26 Kosketusruudun käyttö Käyttöjärjestelmätoiminnot Liikkeet Liikuta kahta sormea vastakkaisiin suuntiin. Käytä yhtä sormea kiertäen toisen ympäri. Erityisten sovellusten tukema Napauta kahta sormea samanaikaisesti. Kohteen tulisi olla sormien välin keskikohdassa. Erityisten sovellusten tukema Windows XP, Windows Vista ja Windows 7 Paina ja pidä pohjassa 4 sekunnin ajan. Windowsin lepotilasta herääminen (S3) Liike Windows 8:lle Kuvaus Opi painamalla ja pitämällä paikallaan Tämä kosketustoiminto avaa ohjeen (esimerkiksi työkalun vihjeen tai sisältövalikon) ilman, että itse toimintoa valitaan. Tällä tavalla näkyvät asiat eivät vaikuta käyttäjän sormea liu uttamalla tekemään panorointiin. Napauta ensisijaisen toiminnon suorittamiseksi Elementin napauttaminen suorittaa sen ensisijaisen toiminnon, esimerkiksi käynnistää sovelluksen tai suorittaa komennon.

31 Kosketusruudun käyttö 27 Liike Kuvaus Liu uta panoroidaksesi Liu utusta käytetään yleensä panorointiin, mutta sitä voidaan käyttää myös siirtämiseen, piirtämiseen tai kirjoittamisee. Liu utusta voidaan käyttää myös pienten, tiheässä olevien elementtien kohdistamiseen hankaamalla (liu uttamalla sormea elementtien, kuten valintapainikkeiden yli). Valitse, komenna tai siirrä pyyhkäisemällä Sormen liu uttaminen lyhyen matkaa panorointisuunnan vastaisesti valitsee kohteita luettelosta tai ruudukosta (ListViewja GridLayout-säätimet). Avaa Sovelluspalkin oikeilla komennoilla, kun kohteet valitaan. Nipistä tai venytä zoomataksesi Vaikka nipistämistä ja venyttämistä tavallisesti käytetäänkin koon muuttamiseen, niitä voidaan käyttää myös siirtymiseen alkuun, loppuun tai muuhun kohtaan sisällössä Semanttisella Zoomilla. Semanttinen Zoom on pienennetty näkymä ryhmästä kohteita, josta on helppo siirtyä haluttuun kohtaan sisällössä. Kierrä kääntämällä Voit kiertää kohdetta kiertämällä sitä kahdella tai useammalla sormella.

32 28 Kosketusruudun käyttö Tärkeitä ohjeita kosketusnäytön käyttämisen Puhdista kehys, kun havaitset ongelmia kosketusnäytön toiminnassa. Ennen ruudun puhdistamista varmista, että näytön virta on katkaistu ja irrota verkkojohto pistorasiasta. Puhdista ruutu ja infrapunasuodatin pölystä ja liasta säännöllisesti. Infrapunasuodattimen puhdistamiseen voi käyttää laimeaa alkoholipitoista puhdistusainetta. Älä koskaan puhdista ruutua hankaavia aineita sisältävällä puhdistusaineella. Puhdista kosketusnäyttö neutraalilla puhdistusaineella. Vältä syövyttävien ainesosien, banaaniöljyn tai ammoniakin käyttöä. Kostuta puhdas, pehmeä ja nukkaamaton liina neutraalilla puhdistusaineella ja puhdista kosketusnäyttö sillä. Älä suihkuta puhdistusainetta suoraan näyttöön tai laitteen runkoon. Se saattaa aiheuttaa oikosulun kosketusnäytössä. Pidä kosketusnäyttö kaukana suorasta auringonvalosta tai spottivaloista.

33 Perustoiminnot 29 Perustoiminnot Näytön kytkeminen päälle ja pois Kytkeäksesi näytön päälle tai pois päältä, paina näytön hallintapaneelin tai kaukosäätimen virtapainiketta. Näytön valmiustila käyttää yhä virtaa. Virran katkaisemiseksi kokonaan aseta virtakytkin offasentoon tai irrota virtajohto virtalähteestä. Näyttö noudattaa VESA-hyväksyttyä DPM virranhallintatoimintoa. Virranhallintatoiminto on energiaa säästävä ominaisuus, joka vähentää automaattisesti näytön virrankulutusta kun näppäimistöä tai hiirtä ei käytetä tiettyyn aikaan. Hallinnan lukitus/lukituksen poisto Voit lukita/poistaa lukituksen hallintapaneelista estääksesi ei-toivottuja tai vahinkotoimintoja. Hallintapaneelin painikkeet Voit lukita/avata hallintapaneelin painikkeet painamalla ja pitämällä pohjassa /- ja /+ samanaikaisesti 5 sekunnin ajan. Hallintapaneelin painikkeet eivät toimi lukittuina ennen kuin lukitus poistetaan. Kaukosäätimen (IR) toiminnot Voit lukita/avata kaukosäätimen (IR) toiminnot painamalla ja pitämällä pohjassa MENU ja /- 5 sekunnin ajan. Näyttö ei lukittuna vastaa kaukosäätimen toimintoihin ennen kuin lukitus poistetaan. Voit lukita/avata sekä hallintapaneelin että kaukosäätimen toiminnot painamalla 5 sekunnin ajan ja painamalla kaukosäätimestä ENTER. Hallintapaneelin tai kaukosäätimen painikkeet eivät toimi lukittuina ennen kuin lukitus poistetaan. Tulosignaalin vaihto Paina kaukosäätimen PUT -painiketta tai PUT -painiketta valitaksesi tulosignaalin. Äänenvoimakkuuden tason säätö säätää Paina kaukosäätimessä /- tai /+ tai VOL+/VOL- säätääksesi äänenvoimakkuutta.

34 30 Verkkoyhteys Verkkoyhteys LAN-verkkoon yhdistäminen Liitä näyttö LAN-verkkoon: 1. Liitä RJ45-kaapeli vastaaviin näytön portteihin ja LAN-kytkimeen tai reitittimeen. 2. Siirry OSD-valikkoon Asetus > Hallinta-asetus. Valitse LAN. 3. Siirry seuraavaan OSD-valikkoon Asetus > Verkkoasetukset. Jos olet DHCP-ympäristössä, korosta DHCP > Suorita ja valitse ENTER. Valittuna IP-osoite, Aliverkon peite, Oletusyhdyskäytävä, Ensisijainen DNS, ja Toissijainen DNS asetukset näytetään. Jos olet DHCP-ympäristössä, korosta Manuaalinen > Suorita ja valitse ENTER. Ota yhteys ITS-ylläpitäjääsi saadaksesi tiedot IP-osoite, Aliverkon peite, Oletusyhdyskäytävä, Ensisijainen DNS, ja Toissijainen DNS -asetukset. 4. Tallentaaksesi asetukset ja palataksesi edelliseen valikkoon, korosta Suorita ja paina ENTER -painiketta kaukosäätimessä. Näytön hallinta Kun olet korjannut näytön IP-osoitteen ja näyttö on päällä tai valmiustilassa, voit käyttää mitä tahansa samassa LAN-verkossa olevaa tietokonetta näytön ohjaamiseen. Et voi hallita näyttöä RS-232C liitännän kautta, jos LAN-ohjaus on käytössä. Suositellaan käyttämään Internet Explorerin versiota 7.0 tai uudempaa. 1. Syötä näytön IP-osoite selaimen osoitepalkkiin ja paina Enter. 2. Asetussivu tulee näkyviin. FORMATION (TIEDOT): Näyttää näytön tiedot. Tiedot ovat ohjeellisia. Mitään kohtia ei voi asettaa. PICTURE & SOUND (KUVA & ÄÄNI): Tarjoaa vaihtoehtoja kuvan ja äänen säädöille. SCREEN (NÄYTTÖ): Tarjoaa tietoja liittyen näytön säätöihin. SETTG (ASETUS): Tarjoaa tietoja liittyen näytön tarkempiin säätöihin. MAIL REPORT (SÄHKÖPOSTIRAPORTTI): Tarjoaa tietoja sähköpostitilien asetuksista, jotta saadaan tila- tai virheraportteja, joita näyttö lähettää. NETWORK (VERKKO): Tarjoaa vaihtoehtoja näytön IP-osoitteen manuaaliseen asettamiseen tai IP-osoitteen hakemiseen DHCP-palvelimelta. Varmista, että Asetus > Hallinta-asetus-valikko on asetettu tilaan LAN ja että Asetus > Virransäästö-valikko on asetettu tilaan MATALA tai POIS, jos haluat käynnistää näytön www-sivulta.

35 Verkkoyhteys 31 IP-osoite Päävalikot

36 32 OSD (ruutunäyttö) OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta Valikon nimi Valinnat/toiminnot Katso sivu Kuva Ääni Näyttö Asetus Kuvatila Taustavalo Kontrasti Taustavalo Värikylläisyys Vaihe Terävyys Värin lämpötila Kohinan vähennys Elokuvatila Resetoi Ääniasetus Diskantti Basso Tasapaino Surround Kaiutin Äänilähde Resetoi PAP-asetus Kuvasuhde Säädä näyttöä Pysäytä Kosketusomin. Kieli Aikataulu Virransäästö Hallinta-asetus Verkkoasetukset As. monitorin ID HDMI-hallinta Edistynyt Tiedot Kaikkien resetointi Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.

37 OSD (ruutunäyttö) 33 OSD-valikon toiminnot Hallintapaneelin painikkeiden käyttö 1. Paina MENU avataksesi OSD -valikon. Kaukosäätimen käyttö 1. Paina MENU avataksesi OSD -valikon. ENTER VIDEO SOURCE 2. Paina OSD-valikossa tai valitaksesi kohteen. 2. Paina tai valitaksesi kohdan. ENTER VIDEO SOURCE 3. Paina ENTER/VIDEO SOURCE vahvistaaksesi valinnan. 3. Paina ENTER vahvistaaksesi valinnan. ENTER VIDEO SOURCE 4. Paina tai valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER/VIDEO SOURCE tallentaaksesi muutokset. 4. Paina ja valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER vahvistaaksesi muutokset. ENTER VIDEO SOURCE 5. Paina MENU sulkeaksesi OSD -valikon. 5. Paina MENU sulkeaksesi OSD -valikon. ENTER VIDEO SOURCE

38 34 OSD (ruutunäyttö) Kuva valikko Kuva Kuvatila Standardi Taustavalo 100 Kontrasti 50 Taustavalo 50 Värikylläisyys 25 Vaihe 25 Terävyys 10 Värin lämpötila Viileä Kohinan vähennys Keskikok. Elokuvatila Resetoi Automaattinen :Siirrä ENTER :Syötä EXIT :Lopeta Kuvatila Nimi Taustavalo Kontrasti Taustavalo Värikylläisyys Vaihe Terävyys Värin lämpötila Kohinan vähennys Elokuvatila Kuvaus Asettaa näyttötilan. Säätää taustavalon voimakkuutta ruudulle. Tämä ominaisuus ei ole käytettävissä jos Ymp. Valon anturi tai Sovellettava kontrasti toiminto on asetettu PÄÄLLÄ. Säätää kuvan kontrastia. Säätää kuvan kirkkautta. Säätää kuvan värin syvyyttä. Säätää kuvan vaihetta. Säätää kuvan terävyyttä. Säätää värilämpötilaa. Vähentää eri mediasoittimien aiheuttamaa sähköistä kuvien kohinaa. Optimoi näytön automaattisesti havaitsemalla kuvan sisällön ja käyttäen käänteistä 3-2 tai 2-2 alasvetoprosessia. Kuva on selkeämpi ja luonnollisempi. Resetoi Toiminto ei ole käytettävissä näytettäessä kuvaa ja kuvaa (PAP). Toiminto ei toimi oikein riippuen tulosignaalista. Resetoi kaikki asetukset Kuva -valikossa.

39 OSD (ruutunäyttö) 35 Ääni valikko Ääni Ääniasetus Standardi Diskantti 0 Basso 0 Tasapaino Surround Kaiutin Keski POIS Sisäinen Äänilähde Ääni 1 Resetoi :Siirrä ENTER :Syötä EXIT :Lopeta Nimi Ääniasetus Diskantti Basso Tasapaino Surround Kaiutin Kuvaus Säätää äänentuloa kaiuttimista. Dynaaminen: Parantaa diskanttia ja bassoa. Standardi: Tasaiset asetukset. Oma: Palauttaa muokatut asetukset. Säädä äänen diskanttia. Säädä äänen bassoa. Säätää äänen tasapainoa. Näytön kytkeminen päälle ja pois. Asettaan äänilähteen. Linjalähtö: Valitsee äänilähdön lähteen AUDIO (R/L) : sta takaliitäntäpaneelissa. Sisäinen: Valitsee äänilähdön sisäisistä kaiuttimista. Asettaan äänen tulolähteen. AUDIO AUDIO AUDIO AUDIO 1 AUDIO 2 RJ-45 MULTI-MEDIA L USB Mini-B USB Type A Äänilähde DP HDMI R Resetoi DisplayPort HDMI Ääni 1 Ääni 2 Multi-Media: Äänilähde on multimediasisältö RJ-45-verkkoliitännän ja USB-portin kautta. Resetoi kaikki asetukset Ääni -valikossa.

40 36 OSD (ruutunäyttö) Näyttö valikko Näyttö PAP-asetus Kuvasuhde Säädä näyttöä Pysäytä Kosketusomin. Täysi POIS POIS :Siirrä ENTER :Syötä EXIT :Lopeta Nimi PAP-asetus (Kuva kuvassa) Kuvaus PAP: Kytkee PIP-toiminnon (kuva kuvassa) ja PBP-toiminnon (kuva kuvalta) päälle tai pois. Aktiivinen kuva: PIP-toiminnolle valitaan pää- tai alakuva käytettäväksi. PBP-toiminnolle valitaan vasen tai oikea kuva käytettäväksi. Vaihtaa pää/ ala tai vasen/oikea-kuvia. Kuvan koko: Vaihtaa alakuvan koon. Kuvan paikka: (Vain PIP) Vaihtaa alakuvan kohtaa. Kuvasuhde PAP ei ole käytettävissä kaikille signaalilähdeyhdistelmille. Ks. Tuettu PAPtulosignaaliyhdistelmä sivulla 64 lisätietoja tuetuista yhdistelmistä. PAP-tilassa vain äänet aktiivisesta kuvasta ovat käytettävissä. Asettaa kuvan kuvasuhteen. Leveä Zoomaus: Suurenee täyttämään ruudun mahdollisimman vähällä vääristymällä. Zoomaus: Suurentaa kuvaa säilyttäen saman kuvasuhteen. Täysi: Suurentaa kuvaa vaakasuunnassa sopiakseen näyttöön, kuvan kuvalähde on 4:3 (standardimääritelmä). Kun kuvalähde on 16:9 (korkealaatuinen), näytetään sama 16:9-kuvasuhde. 4:3: Näyttää kaikki kuvalähteet 4:3 kuvasuhteessa.

41 OSD (ruutunäyttö) 37 Täysi 1: Suurentaa kuvaa sopimaan näyttöön pystysuunnassa säilyttäen saman kuvasuhteen. Kuvan ympärille voi tulla musta kehys. Täysi 2: Suurentaa kuvaa sopimaan ruutuun. Todellinen: Näyttää kuvan alkuperäisessä pikselimäärässä. Videosignaalien tuloille 4:3 alkuperäinen lähde 16:9 alkuperäinen lähde Leveä Zoomaus Leveä Zoomaus Zoomaus Zoomaus Kuvasuhde (jatkoa) Täysi Täysi 4:3 4:3 PC:n signaalitulo Todellinen Täysi 1 Täysi 2 Säädä näyttöä Autom.säätö: Asettaa, optimoidaanko kuvan näyttö jokaiselle VGA tulolle. Vaihe: Säätää VGA vaihetta tai tulokuvaa. Kellontaajuus: Säätää VGA tulevan kuvan kellotaajuutta. Vaakasuunta: Säätää VGA tulokuvan vaakasijaintia. Pystysuunta: Säätää VGA pystysijaintia tulokuvalle.

42 38 OSD (ruutunäyttö) Pysäytä Kosketusomin. Jäädytä näytöllä näkyvä kuva valitsemalla PÄÄLLÄ. Pääset normaaliin näyttöön valitsemalla POIS. Voit myös painaa kaukosäätimestä FREEZE jäädyttääksesi kuvan tai palataksesi normaaliin kuvaan. Päällä ollessaan Kuvasuhde, PIP ja Yliskannaus ovat pois käytöstä kosketustoimintojen optimoimiseksi. Tämä toiminto on käytössä vain tuloilla VGA ja HDMI.

43 OSD (ruutunäyttö) 39 Asetus valikko Asetus Kieli Aikataulu Virransäästö Hallinta-asetus Verkkoasetukset Suomi KORKEA RS-232C As. monitorin ID 1 HDMI-hallinta POIS Edistynyt Tiedot Kaikkien resetointi :Siirrä ENTER :Syötä EXIT :Lopeta Kieli Nimi Aikataulu Kuvaus Asettaa halutun kielen OSD-valikolle. Päivä ja aika: Asettaa nykyisen päiväyksen ja ajan. Kellonäyttö: Asettaa sen, näytetäänkö nykyinen asetettu aika. Päällä/Pois ajastin: Asettaa sen, milloin näyttö kytketään päälle tai pois päältä. Virransäästö Asettaa nykyisen ajan ennen kuin asetat Päällä/Pois ajastin. Kun aikatauluasetukset menevät päällekkäin Joka päivä asetus ottaa prioriteetin viikottaisista asetuksista. Asettaa näytön siirtymään virransäästötilaan kun signaalia ei havaita. MATALA: Kaikki lähteet voivat siirtyä virransäästötilaan ja herättää näytön. KORKEA: Kaikki lähteet voivat siirtyä virransäästötilaan, mutta vain VGA-signaali voi herättää näytön tai sinun täytyy painaa virtapainiketta herättääksesi näytön kun toinen lähde on liitetty. POIS: Jos lähdelaitetta ei havaita, taustavalo jää palamaan. RS-232C voi siirtää laitteen pois mistä tahansa virransäästötilasta. Jos toiminnon Virransäästö asetus on KORKEA, LAN-toiminto ei ole käytössä jos näyttö on tilassa Virransäästö tai tilassa DC pois.

44 40 OSD (ruutunäyttö) Hallinta-asetus RS-232C/LAN: Asettaa päätteen hallitsemaan näyttöä. IR Läpäisy: Valitse, kun useita näyttöjä on liitetty RS-232C-kaapeleilla. - Ensisij.: Aseta tämä näyttö ensisijaiseksi laitteeksi kaukosäätimen käytettäväksi. Vain tätä näyttöä käytetään kaukosäätimellä. - Toissij.: Aseta tämä näyttö toissijaiseksi laitteeksi kaukosäätimen käytettäväksi. Tätä näyttöä ei voi käyttää kaukosäätimellä, ja se vastaanottaa vain ohjaussignaalin ensisijaiselta laitteelta RS-232- yhteyden kautta. Pääset takaisin oletusasetukseen (RS-232C) toiminnolle Hallinta-asetus painamalla FO kaukosäätimestä 5 sekunnin ajan. Verkkoasetukset Katso lisätietoja Verkkoyhteys sivulla 30. Antaa tunnusnumeron nykyiselle näytölle useiden näyttöjen ollessa liitettyinä. As. monitorin ID HDMI-hallinta Edistynyt Käytettäväksi RS-232C hallintatilassa. Käyttää HDMI CEC (Consumer Electronics Control) teollisuusstandandardiprotokollaa jakaakseen toiminnallisuutta näytön ja liitettyjen laitteiden välillä. Siirtääksesi järjestelmän komentoja tarvitset HDMI-kaapelia liittääksesi näytön HDMI CEC:llä varustettuun laitteeseen. Valitse PÄÄLLÄ tässä valikossa ja voit käyttää näyttösi päätoimintoja ja liitettyä laitetta yhdellä kaukosäätimellä. Autom. Haku: Asetuksella PÄÄLLÄ näyttö havaitsee tulolähteet automaattisesti. Autom.säätö: Optimoi kuvanlaadun automaattisesti VGA-tulolle. Yliskannaus: Näyttää kuvan näyttöalueen. Kun tämä toiminto on käytössä, kuvasta näkyy 96% alkuperäisestä koosta ja muut alueet kuvasta jäävät pois. - Automaattinen: Ottaa toiminnon Yliskannaus käyttöön videon ajoitukselle, asetus oltava POIS PC-ajoitukselle - PÄÄLLÄ: Ottaa Yliskannaus-toiminnon käyttöön videoajoitukselle - POIS: Poistaa toiminnon Yliskannaus käytöstä. Toiminto Yliskannaus ei ole käytössä (näkyy harmaana), kun: Toiminto Kosketusomin. valikossa Näyttö on käytössä, tai Toiminto PAP valikossa Näyttö on käytössä. RGB-signaali: Asettaa signaalityypin videolaitteen osaksi tai PC:n liitettynä näytön HDMI-kaapeliin Kuvan pys. esto: Näyttää automaattisesti nopeat siirtokuviot välttääkseen kuvan palamista ruudulle.

45 OSD (ruutunäyttö) 41 OSD pyöritys: Säätää OSD-kieritystä. Edistynyt Ks. Tuotteen tekniset tiedot malleista, joita suositellaan muotokuvasuunnassa. Vain maisemakuvassa käytetyt mallit muotokuvatilassa voivat johtaa ennenaikaiseen vikaantumiseen, eikä takuu kata tätä. OSD Infolaatikko: Olleessaan PÄÄLLÄ, vaihtaessa signaalituloja tai muuttaessa aikaa näyttö näyttää nykyisen tulolähteen ja resoluution näytöllä. Valitse POIS näyttääksesi näyttöruudun tietolaatikon kun painat FO kaukosäätimessä. Sovellettava kontrasti: Kytkee Sovellettava kontrasti toiminnon päälle tai pois päältä. Tämä ominaisuus parantaa kuvan kontrastia tummissa näkymissä. Tiedot Kaikkien resetointi Tämä ominaisuus ei ole käytettävissä jos Ymp. Valon anturi toiminto on asetettu PÄÄLLÄ. Ymp. Valon anturi: Ollessaan PÄÄLLÄ kuvan kirjkkaus säätyy automaattisesti ympäröivien valojen muuttuessa. Pysäytä-viesti: Asettaa ajan, jonka Pysäytä-viesti näkyy ruudulla, kun Pysäytä-toiminto on käytössä. Tyhjä-viesti: Asettaa ajan, jonka Tyhjä-viesti näkyy ruudulla, kun Tyhjä-toiminto on käytössä. Näyttää näytön seuraavat tiedot. Päiväys Mallin nimi Sarjanumero Käyttöaika Ohjelmistoversio LAN-versio IP-osoite Palauttaa kaikki asetukset tehtaan esiasetusarvoihin.

46 42 Multimedia-OSD:n toiminta Multimedia-OSD:n toiminta Multimedia OSD järjestelmä tarjoaa käyttöösi lukuisia asetuksia silloin, kun näyttö muodostaa yhteyttä USB-laitteisiin tai langattomaan verkkoon tai käyttää sisäistä tallennuslaitetta jne. Multimedia OSD -järjestelmää käytetään näin: 1. Varmista, että näyttö on muodostamassa yhteyttä multimedialaitteeseen. Katso lisätietoja Multimedia-tulojen liittäminen sivulla Paina kaukosäätimen painiketta MULTI-MEDIA tai valitse MULTI-MEDIA lähteen valintapalkista, jotta pääset multimedia OSD -järjestelmään. Pääsivu avautuu. 3. Valitse haluamasi valikko. Kaukosäätimen multimediapainikkeet Käytä multimedia OSD -järjestelmää kaukosäätimen painikkeilla. Nro Nimi Kuvaus HOME Takaisin pääsivulle. ESC Takaisin edelliselle sivulle. ENTER Aktivoi valitun kohdan valikosta. Suuntanuolet halutun kohdan valintaan. (PREV) (NEXT) REV Kelaa videota/äänileikettä taaksepäin. Toisto/tauko videolle/äänileikkeelle. 7 8 FWD Pysäyttää videon/äänileikkeen. Kelaa videota/äänileikettä eteenpäin.

47 Multimedia-OSD:n toiminta 43 Tiedostojen katselu Sisäisellä tallennuslaitteella olevat tiedostot Näytössä on sisäinen noin 3 GB:n kokoinen tallennuslaite. Voit siirtää tiedostoja näytön sisäiseen tallennuslaitteelle USB-kaapelilla. Liitä A-tyypin liitin tietokoneeseesi ja mini B - liitin näyttöön. Kun kaapeli on paikallaan, etsi tietokoneelta kohta Siirrettävä levy. Valitse ja vedä tiedostoja tietokoneeltasi Siirrettävälle levylle. Varmista, että tiedostot on kokonaan siirretty näytölle. Näet tiedostot valikosta EZ Media > Internal Memory (Sisäinen muisti). USB-muistissa olevat tiedostot Näet USB-muistissa olevat tiedostot liittämällä USB-muistin näytön USB A-liittimeen. Näet tiedostot valikosta EZ Media > USB. Voit katsella eri tiedostotyyppejä valikosta EZ Media > Internal Memory (Sisäinen muisti) tai EZ Media > USB. Photo (Valokuva): Tekee luettelon kaikista tuetuista tiedostomuodoista esikatselunäkymänä. Valitse haluamasi kuva ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kaukosäätimen painikkeen toiminta esikatselunäkymänä Nro Nimi Kuvaus HOME Takaisin pääsivulle. ESC Takaisin edelliselle sivulle. ENTER Avaa valitun valokuvan. Suuntanuolet halutun valokuvan valintaan. (PREV) (NEXT) REV FWD Ei käytössä Ei käytössä Ei käytössä Ei käytössä

48 44 Multimedia-OSD:n toiminta Kaukosäätimen painikkeen toiminta selausnäkymänä Nro Kuvake Kuvaus 1 2 Kierto Kierrä kuvaa myötäpäivään painamalla / /ENTER (0 > 90 > 180 > 270). Kierrä kuvaa vastapäivään painamalla / (0 > 270 > 180 > 90 > 0). Zoomi Zoomaa kuvaa lähemmäs/kauemmas painamalla ENTER Navigoi kuvassa painamalla. (PREV) (NEXT) Edellinen valokuva Seuraava valokuva Diaesitystila Palaa selaustilaan painamalla ESC/ENTER/. (PREV) (NEXT) Poisto Poista kuva painamalla ensin ENTER ja sitten /. Kopiointi Kopioi kuva painamalla ensin ENTER ja sitten /. Tiedot Näyttää kuvan tiedot. Palaa edelliselle sivulle.
