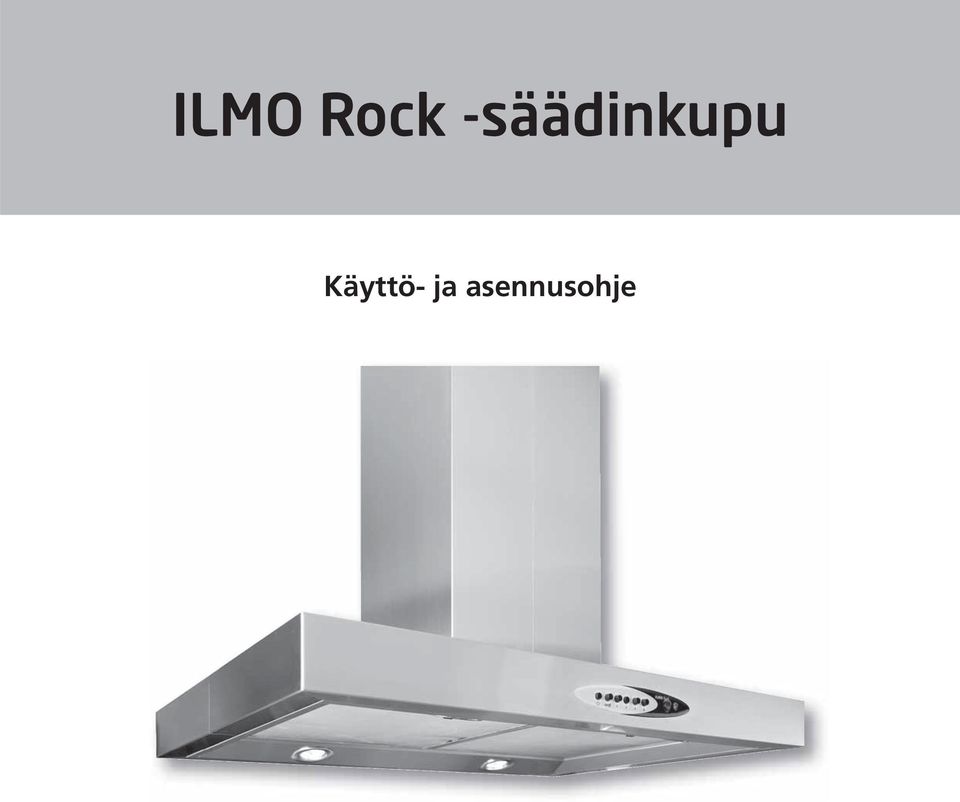

1 ILMO Rock -säädinkupu Käyttö- ja asennusohje

2 Asuntokohtaisen ilmanvaihtojärjestelmän ohjaus Rakennuksissa joissa on asuntokohtainen ilmanvaihto, on asukkaalla itsellään mahdollisuus vaikuttaa ilmanvaihdon tehoon. Ilmanvaihdon tehokkuuden säätö tapahtuu käyttötilanteiden mukaan säädinkuvun painikkeista. Painikkeet ovat lukkiutuvia sekä keskinäislaukaisulla ja -estolla toimivia. Käyttöasennot ovat ohjeellisia. Poissaolokäyttö (asento 1) Asunnon ollessa tyhjillään voidaan ilmanvaihtoa pienentää normaalikäyttöasennosta, ellei siitä aiheudu vaaraa rakenteille tai ilmanvaihtojärjestelmälle. Normaalikäyttö (asennot 2 tai 3) Ilmanvaihdon tulee olla jatkuvaa, eli rakennuksen ilmatilavuuden on vaihduttava vähintään kerran kahdessa tunnissa. Tehostuskäyttö (asennot 3 4) Ruuanlaitto, saunominen, peseytyminen, pyykinkuivaus, WC:n käyttö, vieraat, ylilämpö tai vastaava tilanne saattaa aiheuttaa normaalikäyttöä tehokkaamman ilmanvaihdon tarpeen. Tämä voidaan toteuttaa tehostamalla ilmanvaihtoa yleensä tai tilakohtaisesti. Esim. ruuanlaiton aikana pidetään liesikuvun läppä auki, muulloin se on kiinni. Silloin kun saunan katossa on säädettävä venttiili, pidetään se saunomisen aikana kiinni ja muulloin auki. Huippuimuriohjaus Säädinkuvulla voidaan ohjata katolla sijaitsevaa ILTO-huippuimuria. Tällöin huoneeseen on varmistettava korvausilman saanti esim. Fresh-korvausilmaventtiilillä. Säädinkuvun painikkeet: Liesikuvun valokatkaisin - ala-asennossa valo päällä - yläasennossa valo pois Ilmanvaihdon on/off -kytkin HUOM! Jatkuvatoimisena (eli pakkokytkettynä) säädinkupu toimitetaan ilman on/off-kytkintä - ala-asennossa päällä - yläasennossa pois Ilmanvaihdon tehokkuuden painikkeet 1. Poissaolo 2. Normaaliasento 3. Tehostusasento 4. Huippuasento Liesikuvun sulkupellin painike (sähköinen) Ilmanvaihtoa voidaan tehostaa painamalla ajastinpainiketta lyhyesti. Tehostuksen merkkivalo syttyy, sulkuläppä avautuu sähkömoottorin avulla ja tehostus päättyy automaattisesti 60 minuutin kuluttua. Tehostus voidaan keskeyttää painamalla ajastinpainiketta yli 2 sekunnin ajan, jolloin tehostuksen merkkivalo vilkahtaa kerran ja sammuu, ja ilmanvaihto palautuu normaaliksi. Jos ajastinpainiketta painetaan lyhyesti tehostuksen aikana, tehostus jatkuu painalluksen jälkeen 60 minuuttia. Tehostusta käytetään kun valmistetaan ruokaa liedellä tai uunissa. Tehostusta käytetään myös epätavallisissa keittiön kuormitustilanteissa, esim. voimakkaiden puhdistusaineiden käytön aikana. Liesikuvun valokatkaisin Ilmanvaihdon päällä/pois -kytkin (ei jatkuvatoimisessa mallissa) Liesikuvun sulkupellin painike Ilmanvaihdon tehokkuuden painikkeet Tehostuksen merkkivalo 2

Poissaolokäyttö (asento 1) Asunnon ollessa tyhjillään voidaan ilmanvaihtoa pienentää normaalikäyttöasennosta, ellei siitä aiheudu vaaraa rakenteille tai ilmanvaihtojärjestelmälle.

3 HUOM! Noudata ilmanvaihtosuunnitelmaa, jossa määritellään säätimen asennon normaalissa oleskelutilanteessa riittävän ilmanvaihdon aikaansaamiseksi. VAROITUS! Mikäli asunnon ilmanvaihto suljetaan, estyy samalla uuden puhtaan ulkoilman tulo asuntoon, sekä likaisen ilman ulosvienti. Ihmisistä, rakenteista ja maaperästä tulevat epäpuhtaudet kuten hiilidioksidi, kosteus, formaldehydi, pöly, radon jne. pilaavat nopeasti huoneilman aiheuttaen terveydellisiä haittoja. Liiallinen kosteus saattaa turmella rakenteet ja aikaansaada home- ja sienikasvustoa. Siksi rakentamismääräykset edellyttävät, että ilmanvaihto on jatkuvasti toiminnassa ja sen tehoa säädetään käyttäjän tarpeiden mukaan. Halogeenilampun vaihtaminen - Irrota halogeenilampun lukkorengas. Käytä tarvittaessa pihtejä. - Vedä halogeenilamppu esiin. - Irrota halogeenilamppu liittimestä ja kytke uusi lamppu liittimeen. - Aseta lamppu ja lukkorengas paikoilleen. - Halogeenilampun tyyppi: 12 V, teho 20 W. (Kanta GU 5.3). (Älä käytä muita kuin edellä mainittuja ominaisuuksia omaavia halogeenilamppuja). Varusteet Ilmo Rock -kuvun mukana tulee ruostumattomasta teräksestä valmistetut poistohormin peiteosat 2 kpl á L = 740 mm. Paino 32 kg hormisuojilla. VAROITUS! Laitteen alla ei saa liekittää ruokaa. Huolto Riittävän poistoilmamäärän varmistamiseksi huolehdi rasvansuodattimen puhtaudesta. Puhdista rasvasuodatin riittävän usein pesemällä se astianpesukoneessa. Pidä liesikupu puhtaana ja käytä ruostumattomiin metallipintoihin soveltuvia puhdistusaineita. Rasvansuodattimen irrottaminen - Avaa suodattimien lukitukset kiertämällä nupeista noin neljäsosakierros vastapäivään. - Rasvasuodatin irtoaa etureunasta alas. Vedä suodatin eteenpäin samalla varoen pudottamasta suodatinta liedelle. - Puhdistuksen jälkeen aseta rasvasuodattimien takareunan reiät kuvun pidikkeisiin, nosta etureuna ylös ja lukitse suodatin paikoilleen kiertämällä lukituksia neljäsosakierros myötäpäivään. Poistohormien peiteosien pituudet Säätöalue Ylähormisuoja Alahormisuoja Varustepussin sisältö - WRONIC 4,2 x 13 porakärki, 40 kpl (kiinnikerautojen yhteenkiinnitykseen 6 per kulma + 4 ylä- ja ala-kiinnitykseen) - WRONIC 4,2 x 13 RST piikkikärkinen, 4 kpl (hormisuojan kiinnitykseen kattolevyyn) - URARUUVI M5 x 50, 3 kpl (kuvun säätämiseen) Rasvansuodattimen puhdistaminen - Suodatin pestään astianpesukoneessa, kun suodattimeen on kertynyt selvästi havaittavissa määrin epäpuhtauksia, kuitenkin vähintään kerran kahdessa kuukaudessa. Käsinpesussa käytä harjaa ja emäksistä tiskiainetta, jolla rasva irtoaa parhaiten. Huuhtele suodatin vedellä ja anna sen kuivua ennen paikoilleenlaittoa. - Puhdistuksen laiminlyöminen aiheuttaa tulipalovaaran ja saattaa lyhentää laitteen toimintaikää. 3

Ihmisistä, rakenteista ja maaperästä tulevat epäpuhtaudet kuten hiilidioksidi, kosteus, formaldehydi, pöly, radon jne. pilaavat nopeasti huoneilman aiheuttaen terveydellisiä haittoja.

4 Asennusohje Ennen asennusta - Suojaa liesi ja sen lähiympäristö asennuksen ajaksi - Pura pakkaus varoen Kattolevyn kiinnitys kattoon Valmistelevat toimenpiteet: Kattolevy pitää sijoittaa keskeisesti lieden keskipisteen yläpuolelle. Hae asennettavan kattolevyn keskikohta lieden keskikohdan yläpuolelta joko luotilangalla tai pitkällä vatupassilla ja merkitse se. Kohdista kattolevy keskeisesti tekemääsi merkkiin ja kattolevyä apuna käyttäen merkitse porattavien reikien kohdat kattoon ja poraa reiät. Kiinnitä kattolevy kattoon. Kattolevyn kiinnitys. Huom! Kattolevy asennetaan siten, että hormisuojan kiinnikkeet jäävät sivuille. Kulmatukien kiinnittäminen kattolevyyn - Kiinnitä ylemmät kulmatuet kattolevyn nurkkiin kahdella ruuvilla. - Tarkasta tässä vaiheessa etäisyys liesipinnan tasoon. Sähköliedellä kuvun etäisyyden alin sallittu mitta on 50 cm lieden tasosta ja kaasuliedellä 65 cm. Suojaetäisyydet ovat myös suosittelemiamme asennuskorkeuksia. Jos asennuskorkeutta korotetaan huomattavasti, kärynpoiston tehokkuus heikkenee. - Mitoita kulmatukien alapäät minimissään 65 cm:n etäisyydelle sähkölieden pinnasta, tällöin kuvun etäisyys on noin 50 cm lieden pinnasta. - Kiinnitä alemmat kulmatuet ylempiin neljällä ruuvilla per kulmatuki. Tukevuuden takia ruuvit kiinnitetään uloimpiin mahdollisiin valmisreikiin. - Asenna ylempi hormisuoja paikoilleen pujottamalla se alhaalta kulmatukien yli. Ylemmän hormisuojan ritiläosa tulee kohti kattoa. - Lukitse hormisuoja yläosastaan neljällä ruuvilla paikoilleen. - Nosta alempi hormisuoja väliaikaisesti ylemmän päälle ja lukitse se ruuvilla kulmatukeen. - Asenna liesikupu paikoilleen kiinnittämällä se kahdeksalla ruuvilla kulmatukiin. - Asenna poistoilmakanava liesikuvun 125 mm:n lähtöön. Käytä tarvittaessa 30 asteen kanavaosia. - Kytke sähköjohdot liitinrimaan (saa suorittaa vain valtuutettu sähköasentaja). - Poista alemman hormisuojan väliaikainen lukitus ja ruuvaa se paikoilleen. Lopuksi - Tarkista, että minimi suojaetäisyys 500 mm toteutuu sähkölieden pinnasta kuvun alapintaan. - Tarkista, että kupu on tukevasti paikoillaan. Kulmatukien kiinnittäminen kattolevyyn. Lopullinen korkeus on 50 cm. Lieden pinta Kulmatukien jatkaminen. Kehitämme tuotteitamme jatkuvasti ja pidätämme oikeuden muutoksiin. 4

Kohdista kattolevy keskeisesti tekemääsi merkkiin ja kattolevyä apuna käyttäen merkitse porattavien reikien kohdat kattoon ja poraa reiät. Kiinnitä kattolevy kattoon. Kattolevyn kiinnitys. Huom!

5 Ylemmän hormisuojan asentaminen. Alemman hormisuojan asentaminen väliaikaisesti paikalleen. Liesikuvun kiinnittäminen. Mitat Ks. sivu 3 5

6 RENGASMUUNTAJAT VAIHE MAKS. 990 W SÄHKÖVASTUK- SELLE SÄÄDETTY VAIHE 390 W VAIHE SYÖTTÖ, L NOLLA, N MAADOITUS HUOM! LAITTEEN SYÖTTÖ VARUSTETTAVA PÄÄKYTKI- MELLÄ! (SFS ; ) AJASTINKORTTI PAKKOKÄYTTÖKYTKENTÄ: SULAKE SIIRRETÄÄN KATKOVIIVOITETTUUN PAIKKAAN (T 5A) PUN. MUSTA LILA VIHR. HALOGEENI GU 5.3 PELTIMOOTTORI SÄÄSTÖMUUNTAJA TEHONVALINTAKORTTI Sähköliitynnässä vaihe sähkövastukselle (liitin 2) on tarkoitetu ilmanvaihtokoneen sähkövastusten syöttöjännitteen (230 VAC) liittämiseen tarvittaessa. Mikäli ilmanvaihtokoneelle on tuotu erillinen sähkönsyöttö, jätetään ko. liitäntäpiste käyttämättä. 6

1) AJASTINKORTTI PAKKOKÄYTTÖKYTKENTÄ: SULAKE SIIRRETÄÄN KATKOVIIVOITETTUUN PAIKKAAN (T 5A) PUN. MUSTA LILA VIHR. HALOGEENI GU 5.

7 Mittauspaine-ero ILMO Rock -liesikuvun ilmanvaihdon säätö Ilmavirta saadaan mittaamalla liesikuvun sisällä olevasta säätöläpästä paine-ero ja lukemalla kuvaajasta säätöasentoa vastaava ilmavirta. Paine mitataan säätöläpän keskimmäisestä reiästä kuvan mukaisesti. Mittauspaine-ero Pa Säätöarvo reikiä auki Ilmavirta l/s 7

kuvaajasta säätöasentoa vastaava ilmavirta.

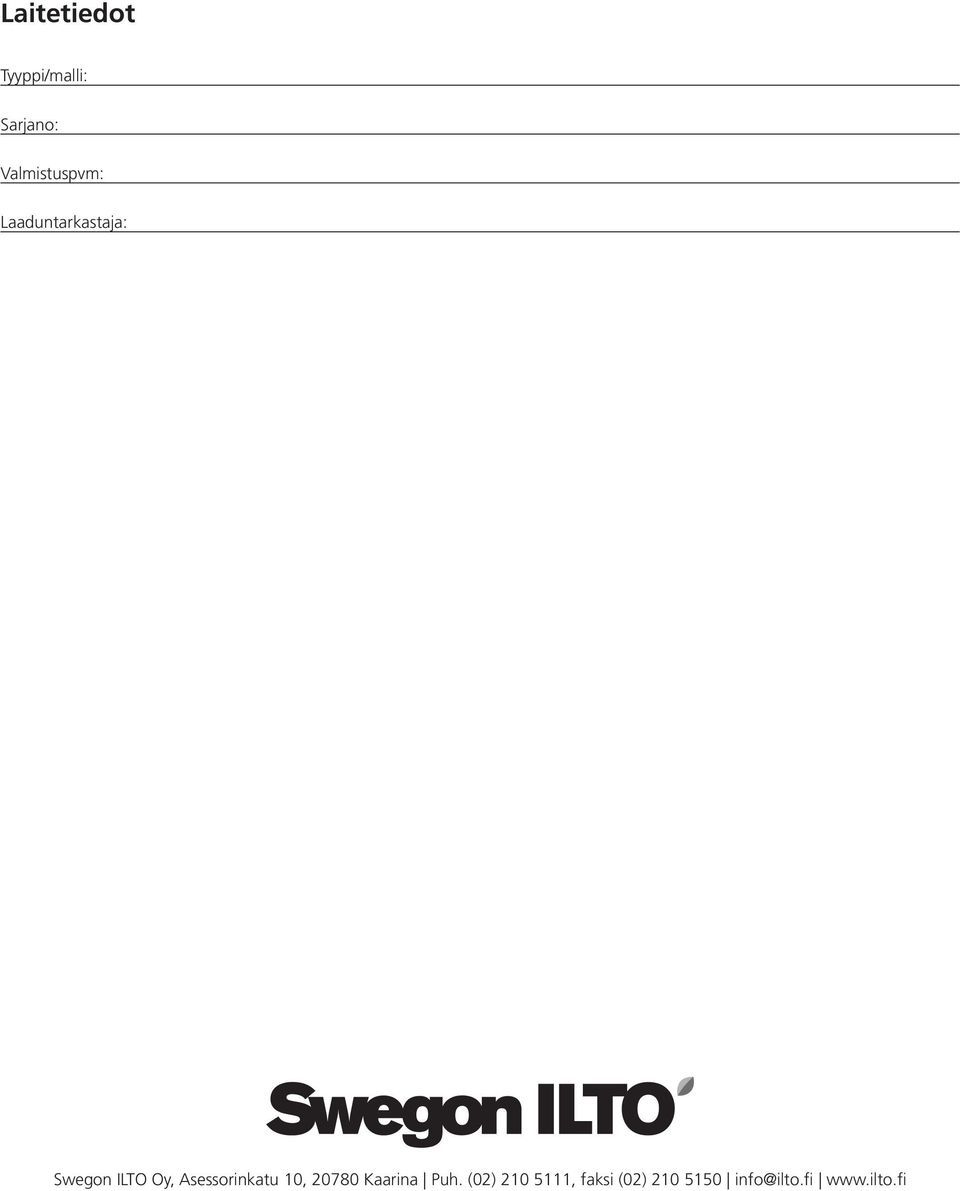

8 Laitetiedot Tyyppi/malli: Sarjano: Valmistuspvm: Laaduntarkastaja: Swegon ILTO Oy, Asessorinkatu 10, Kaarina Puh. (02) , faksi (02)

Oy, Asessorinkatu 10, 20780 Kaarina Puh.
