PREDATOR OUTLAW OMISTAJAN KÄSIKIRJA

Transkriptio

1 PREDATOR OUTLAW OMISTAJAN KÄSIKIRJA

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE 3 TAKUUEHDOT 4 TAKUUKORTIN TÄYTTÖOHJE 5 AJONEUVON TUNNISTETIEDOT 6 TURVALLISUUS -Varoitustarrat 7-9 -Ajajan varusteet 10 TURVALLISUUSOHJEITA Lyhyt yhteenveto Yleiset ohjeet 14 - Seikkaperäiset selostukset HALLINTALAITTEET Sähkökytkimet 24 - Varoitusvalot 25 - Kaasuvipu ja kytkinkahva 26 - Jarrut Rikastin ja polttoainehana 29 - Vaihteisto 30 AJONEUVON KÄYTTÖ Polttoaine 31 - Sisäänajo 32 - Ennen ajamista tehtävät tarkastukset 33 - Käynnistys 34 AJAMINEN Liikkeelle lähtö ja ohjaaminen 35 - Ajaminen liukkaalla ja ylämäessä 36 - Ajaminen kaltevassa rinteessä / alamäessä 37 - Kääntyminen mäessä 38 - Pysäköinti rinteessä, esteiden ylittäminen, vedessä ajaminen 39 - Peruuttaminen 40 PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN 41 AJONEUVON HUOLTO Yleisohjeet 42 - Huoltotaulukko 43 - Voitelutaulukko 44 - Kausihuoltotaulukko 45 - Moottoriöljyn määrän tarkastus 46 - Moottoriöljyn ja suodattimen vaihto 47 - Öljypumpun ilmaus 48 - Ilmansuodatin 49 - Jäähdytysjärjestelmä 50 1

3 - Ajovalot Katteet 53 - Sytytystulppa 54 - Toimenpiteet ajoneuvon uppoamisen jälkeen, äänenvaimentimen huolto 55 - Akku Renkaat ja vanteet 58 - Jarrut 59 - Ohjauslaitteisto 60 - Toisiovedon ketju Takavetoakselin suojakumit (Outlaw) 63 - Jousitus ja sen säädöt Kytkinkahvan ja kaasuvivun vapaaliike 67 - Ohjaustangon asennon ja tyhjäkäynnin säätö 68 AJONEUVON SÄILYTYS Puhdistus ja vahaaminen 69 - Pitkäaikainen säilytys ja kuljetus 70 REKISTERÖITY POLARIS PREDATOR/OUTLAW - Hallintalaitteiden poikkeavuudet VIANETSINTÄTAULUKOT TEKNISET TIEDOT(Ei tieliikenne) - Polaris Predator Polaris Outlaw

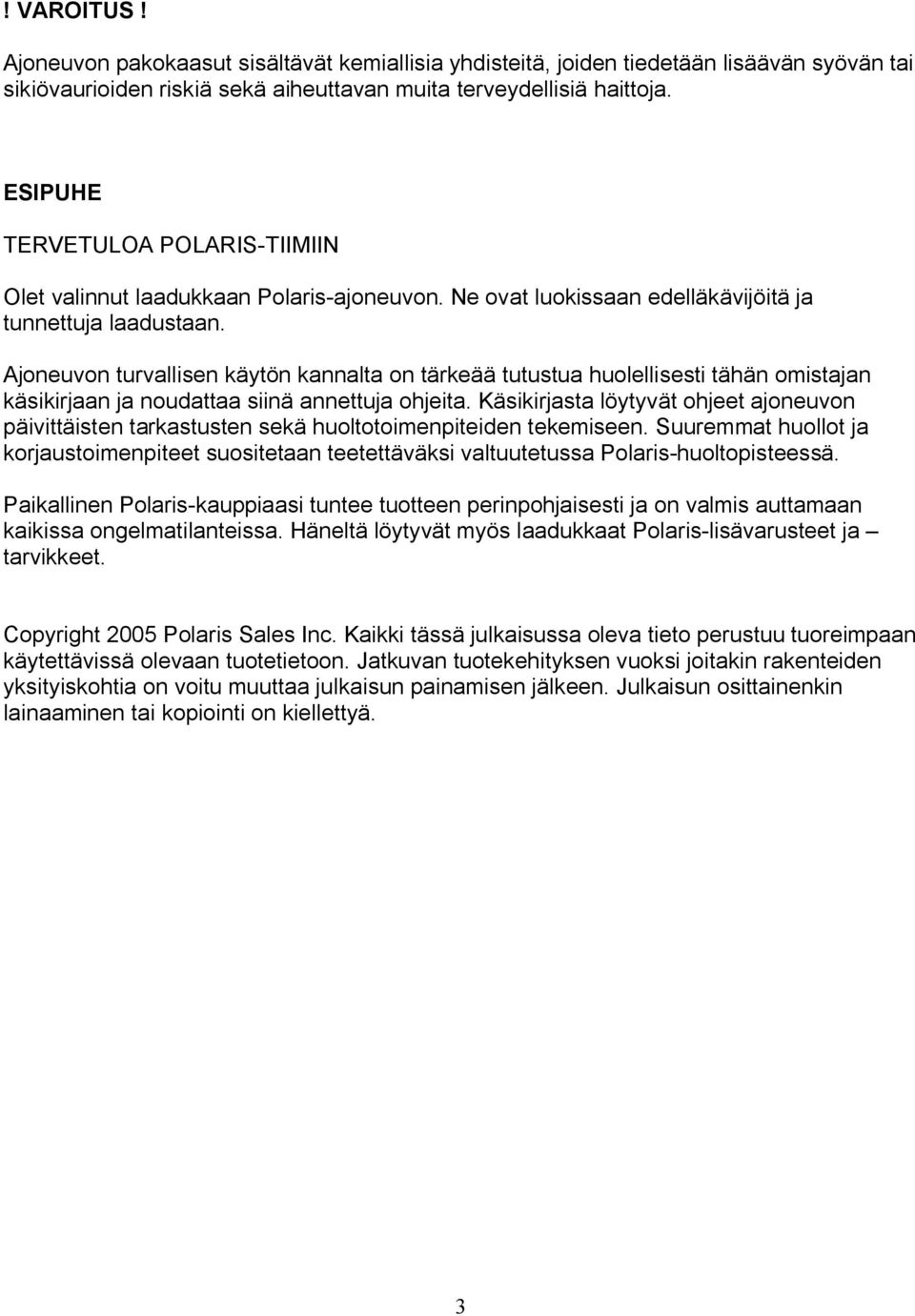

4 ! VAROITUS! Ajoneuvon pakokaasut sisältävät kemiallisia yhdisteitä, joiden tiedetään lisäävän syövän tai sikiövaurioiden riskiä sekä aiheuttavan muita terveydellisiä haittoja. ESIPUHE TERVETULOA POLARIS-TIIMIIN Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Suuremmat huollot ja korjaustoimenpiteet suositetaan teetettäväksi valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. Copyright 2005 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kiellettyä. 3

5 TAKUUEHDOT TAKUUAIKA ON YKSI(1) VUOSI OSTOPÄIVÄSTÄ YKSITYISKÄYTÖSSÄ. HUOLTOTAULUKOSSA OLEVAT HUOLLOT ON SUORITETTAVA OHJEIDEN MUKAISESTI VALTUUTETUSSA HUOLTOPISTEESSÄ JA MÖNKIJÄN MUKANA TULEVASTA HUOLTOKIRJASTA TÄYTYY LÖYTYÄ MERKINTÄ NIISTÄ. MOOTTORISSA ON KÄYTETTÄVÄ VAIN OIKEATA POLARIS 4-TAHTI MOOTTORIÖLJYÄ JA VOIMANSIIRROSSA VAIN POLARIS VOIMANSIIRTO-ÖLJYJÄ. TAKUU EI KORVAA NORMAALISTI KULUVIA OSIA KUTEN RENKAAT,HIHNA. TAKUU EI KORVAA, JOS LAITETTA ON MUUTETTU TAI SILLÄ ON KILPAILTU. TAKUU EI KORVAA VIRHEELLISESTÄ KÄYTÖSTÄ AIHEUTUVIA VAURIOITA. VIRHEELLISTÄ KÄYTTÖÄ ON MYÖS PÄIVITTÄISIEN TAI VIIKOTTAISIEN TARKASTUKSIEN / TOIMENPITEITTEN LAIMINLYÖNTI. TAKUUKORTIN ALLEKIRJOITUS VASTAA TAKUUSOPIMUSTA. TAKUUKORTTI TÄYTETÄÄN SÄHKÖISESTI EXTRANET JÄRJESTELMÄSSÄ. ELLEI TAKUUKORTTIA OLE TÄYTETTY, EI KO. LAITTEEN TAKUUASIOITA KÄSITELLÄ. HUOM! TAKUUEHDOT LÖYTYVÄT MYÖS HUOLTOKIRJASTA. Brandt-Polaris Oy Huolto-osasto 4

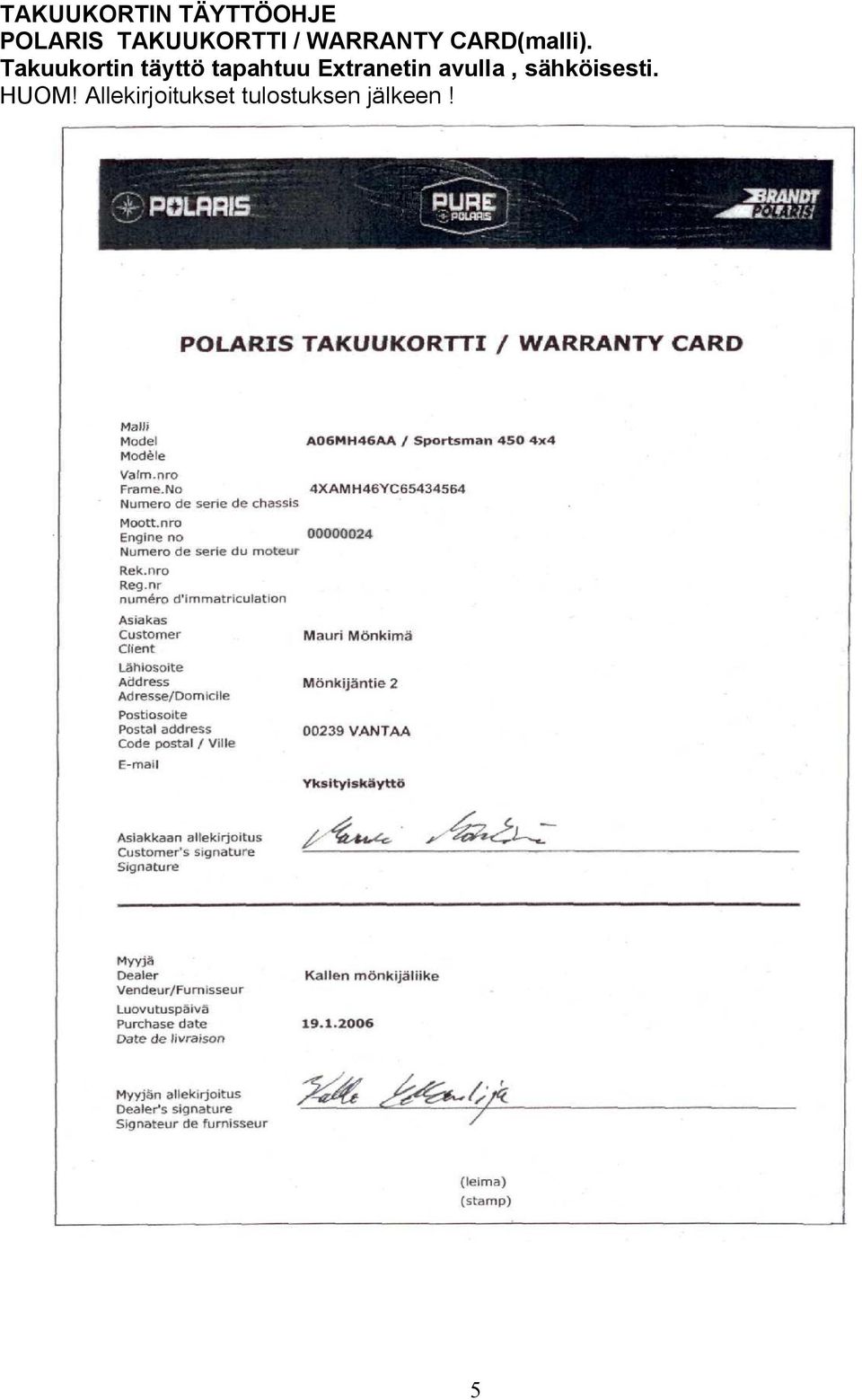

6 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD(malli). Takuukortin täyttö tapahtuu Extranetin avulla, sähköisesti. HUOM! Allekirjoitukset tulostuksen jälkeen! 5

7 AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. Sijoita vara-avain erilleen käyttämästäsi virta-avaimesta. Virta-avaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virtaavaimet, virtalukko pitää vaihtaa. Ajoneuvon tyyppi ja malli: Rungon numero (1): Moottorin sarjanumero (2): Virta-avaimen numero (3): Rekisteröidyn mallin tyyppikilpi (4): 4 6

8 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvon varoitustarroista, NOUDATA AJONEUVOSSA OLEVIEN VAROITUSTARROJEN OHJEITA. Jos varoitustarra repeää tai kuluu lukukelvottomaksi, tilaa uusi Polaris-kauppiaaltasi. Jokaisessa varoitustarrassa on tunnistenumero tilauksen helpottamiseksi. TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUSTARRA 1 vasemmassa etulokasuojassa (B), numero Ajoneuvon väärä käyttö lisää onnettomuusriskiä. Käytä aina hyväksyttyä suojakypärää ja suojaavaa vaatetusta sekä varustusta. Ajoneuvon käyttö yleisillä teillä on kielletty. Tätä ajoneuvoa ei ole tarkoitettu matkustajien kuljettamiseen. Älä käytä ajoneuvoa alkoholin tai muiden huumaavien aineiden vaikutuksen alaisena. ÄLÄ KOSKAAN KÄYTÄ: - ajoneuvoa saamatta asiantuntevaa opastusta sen käyttöön tai perehtymättä ajoneuvon käyttöohjeisiin - olosuhteisiin tai taitoihisi nähden liian suuria nopeuksia - ajoneuvoa yleisillä teillä pidempään kuin ehdottomasti tarpeellista - ajoneuvoa matkustajien kuljettamiseen. Matkustajan paino muuttaa ajoneuvon painopistettä ja vaikeuttaa siten sen ohjaamista. Opettele oikeat ajotekniikat ajoneuvon hallitsemiseksi vaikeissa maasto-olosuhteissa. Vältä päällystetyillä teillä ajamista, koska ajoneuvon hallinta poikkeaa merkittävästi maastokäytöstä. TUTUSTU HUOLELLISESTI OMISTAJAN KÄSIKIRJAAN. NOUDATA KAIKKIA OHJEITA. JOS OMISTAJAN KÄSIKIRJA ON KADONNUT, OTA YHTEYTTÄ PAIKALLISEEN POLARIS-JÄLLEENMYYJÄÄN UUDEN HANKKIMISEKSI. 7

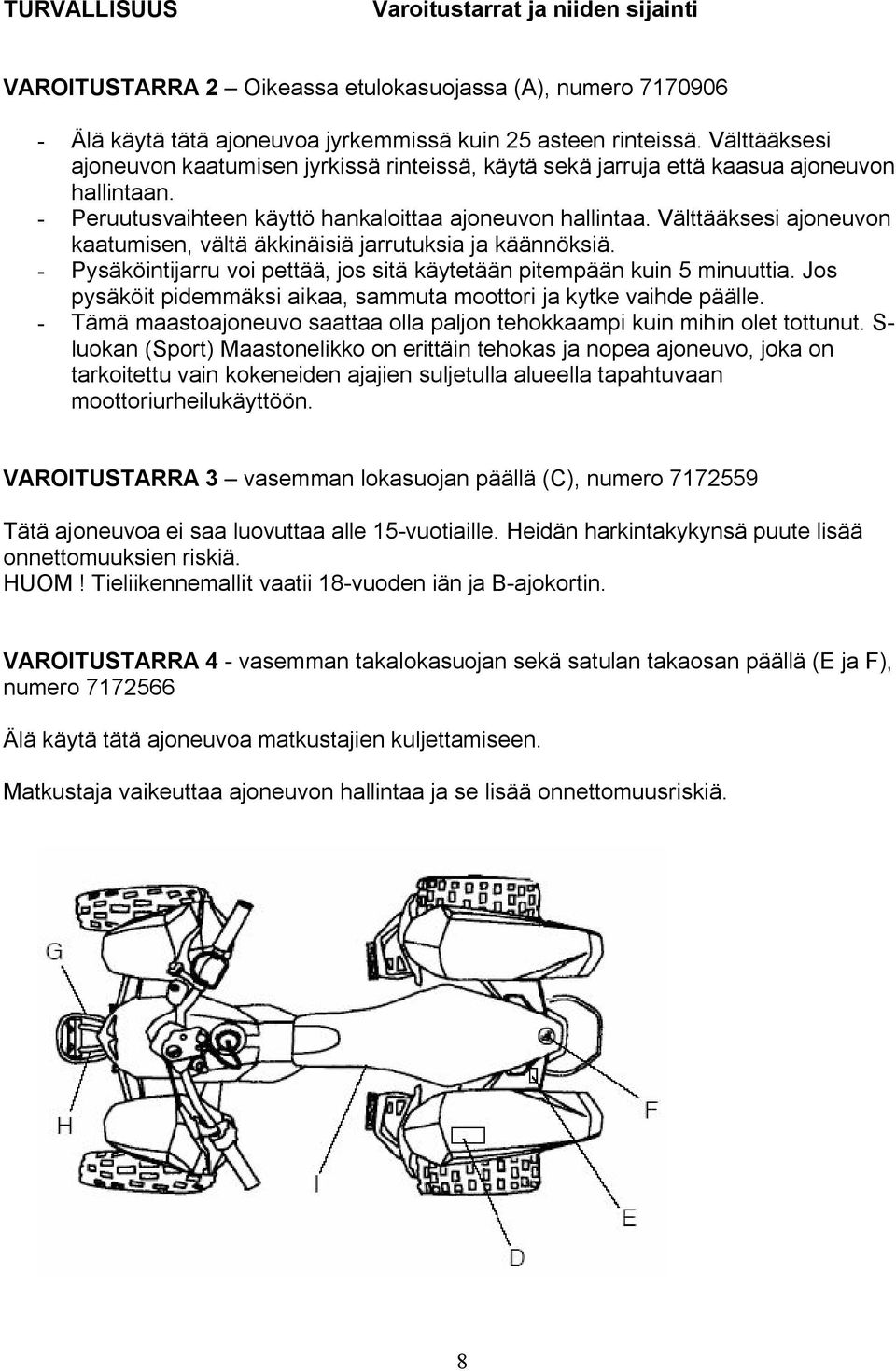

9 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUSTARRA 2 Oikeassa etulokasuojassa (A), numero Älä käytä tätä ajoneuvoa jyrkemmissä kuin 25 asteen rinteissä. Välttääksesi ajoneuvon kaatumisen jyrkissä rinteissä, käytä sekä jarruja että kaasua ajoneuvon hallintaan. - Peruutusvaihteen käyttö hankaloittaa ajoneuvon hallintaa. Välttääksesi ajoneuvon kaatumisen, vältä äkkinäisiä jarrutuksia ja käännöksiä. - Pysäköintijarru voi pettää, jos sitä käytetään pitempään kuin 5 minuuttia. Jos pysäköit pidemmäksi aikaa, sammuta moottori ja kytke vaihde päälle. - Tämä maastoajoneuvo saattaa olla paljon tehokkaampi kuin mihin olet tottunut. S- luokan (Sport) Maastonelikko on erittäin tehokas ja nopea ajoneuvo, joka on tarkoitettu vain kokeneiden ajajien suljetulla alueella tapahtuvaan moottoriurheilukäyttöön. VAROITUSTARRA 3 vasemman lokasuojan päällä (C), numero Tätä ajoneuvoa ei saa luovuttaa alle 15-vuotiaille. Heidän harkintakykynsä puute lisää onnettomuuksien riskiä. HUOM! Tieliikennemallit vaatii 18-vuoden iän ja B-ajokortin. VAROITUSTARRA 4 - vasemman takalokasuojan sekä satulan takaosan päällä (E ja F), numero Älä käytä tätä ajoneuvoa matkustajien kuljettamiseen. Matkustaja vaikeuttaa ajoneuvon hallintaa ja se lisää onnettomuusriskiä. 8

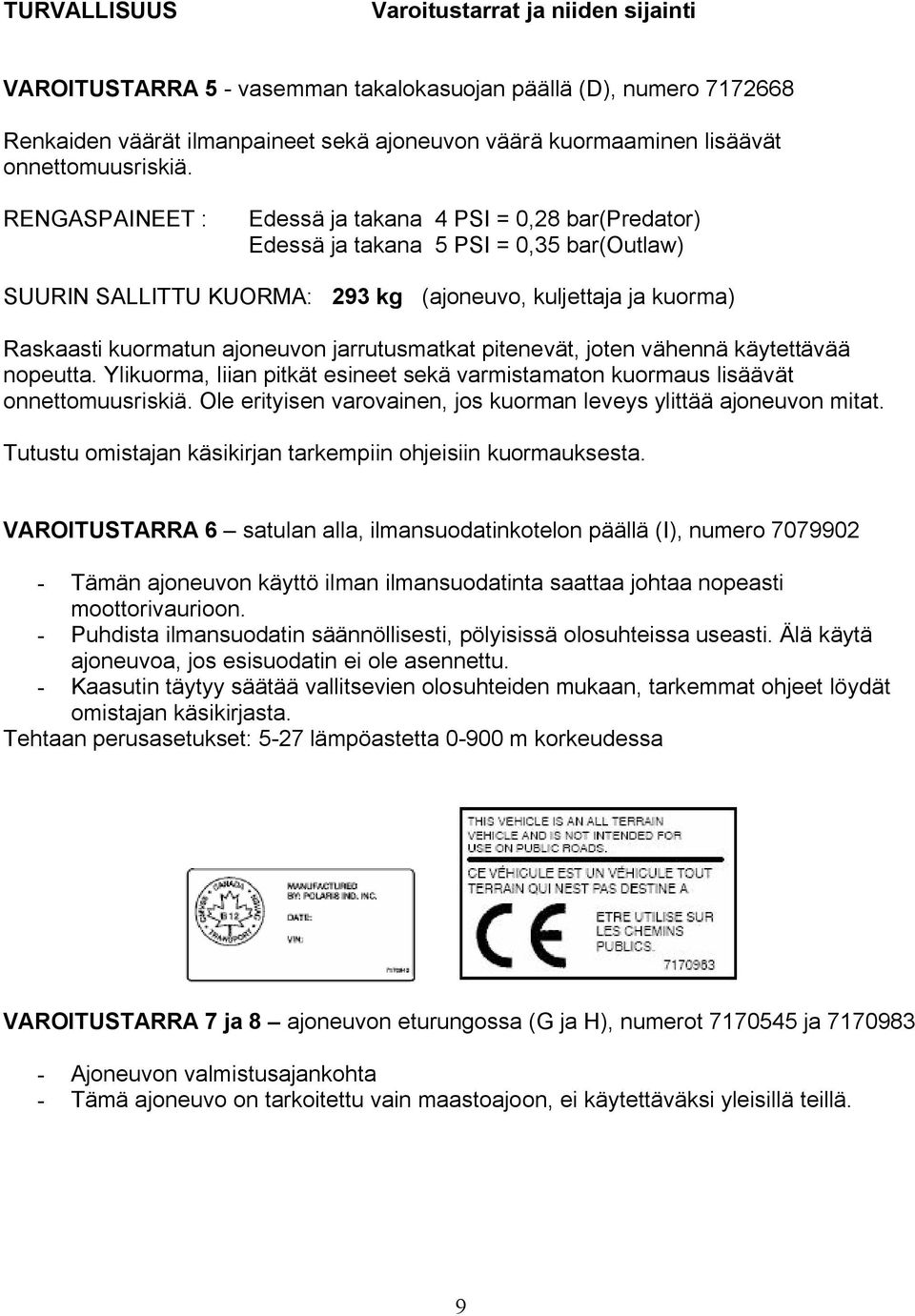

10 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUSTARRA 5 - vasemman takalokasuojan päällä (D), numero Renkaiden väärät ilmanpaineet sekä ajoneuvon väärä kuormaaminen lisäävät onnettomuusriskiä. RENGASPAINEET : Edessä ja takana 4 PSI = 0,28 bar(predator) Edessä ja takana 5 PSI = 0,35 bar(outla w) SUURIN SALLITTU KUORMA: 293 kg (ajoneuvo, kuljettaja ja kuorma) Raskaasti kuormatun ajoneuvon jarrutusmatkat pitenevät, joten vähennä käytettävää nopeutta. Ylikuorma, liian pitkät esineet sekä varmistamaton kuormaus lisäävät onnettomuusriskiä. Ole erityisen varovainen, jos kuorman leveys ylittää ajoneuvon mitat. Tutustu omistajan käsikirjan tarkempiin ohjeisiin kuormauksesta. VAROITUSTARRA 6 satulan alla, ilmansuodatinkotelon päällä (I), numero Tämän ajoneuvon käyttö ilman ilmansuodatinta saattaa johtaa nopeasti moottorivaurioon. - Puhdista ilmansuodatin säännöllisesti, pölyisissä olosuhteissa useasti. Älä käytä ajoneuvoa, jos esisuodatin ei ole asennettu. - Kaasutin täytyy säätää vallitsevien olosuhteiden mukaan, tarkemmat ohjeet löydät omistajan käsikirjasta. Tehtaan perusasetukset: 5-27 lämpöastetta m korkeudessa VAROITUSTARRA 7 ja 8 ajoneuvon eturungossa (G ja H), numerot ja Ajoneuvon valmistusajankohta - Tämä ajoneuvo on tarkoitettu vain maastoajoon, ei käytettäväksi yleisillä teillä. 9

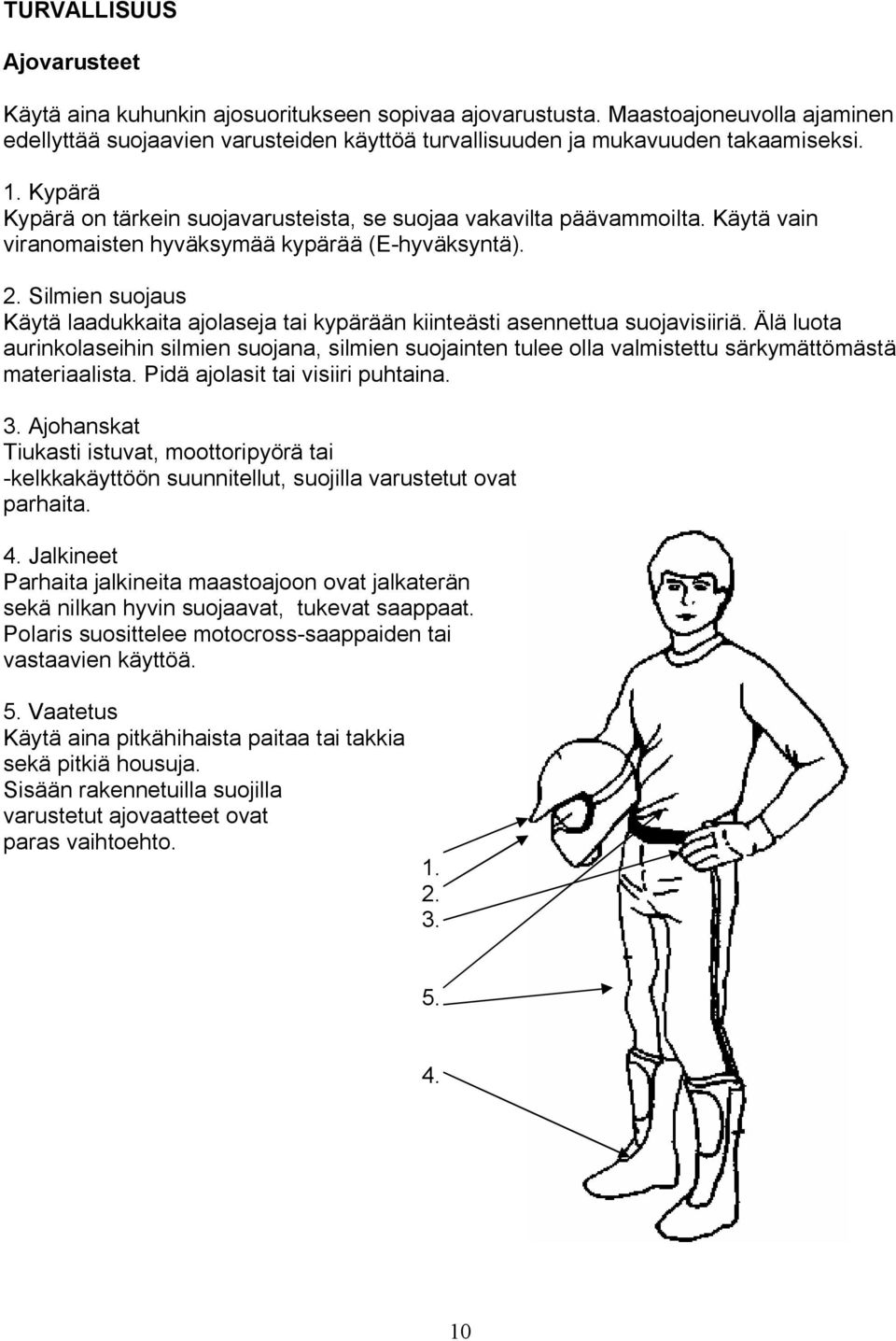

11 TURVALLISUUS Ajovarusteet Käytä aina kuhunkin ajosuoritukseen sopivaa ajovarustusta. Maastoajoneuvolla ajaminen edellyttää suojaavien varusteiden käyttöä turvallisuuden ja mukavuuden takaamiseksi. 1. Kypärä Kypärä on tärkein suojavarusteista, se suojaa vakavilta päävammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Älä luota aurinkolaseihin silmien suojana, silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat Tiukasti istuvat, moottoripyörä tai -kelkkakäyttöön suunnitellut, suojilla varustetut ovat parhaita. 4. Jalkineet Parhaita jalkineita maastoajoon ovat jalkaterän sekä nilkan hyvin suojaavat, tukevat saappaat. Polaris suosittelee motocross-saappaiden tai vastaavien käyttöä. 5. Vaatetus Käytä aina pitkähihaista paitaa tai takkia sekä pitkiä housuja. Sisään rakennetuilla suojilla varustetut ajovaatteet ovat paras vaihtoehto

12 TURVALLISUUSOHJEET Ajajan turvallisuus! VAROITUS! Seuraavien turvallisuusohjeiden laiminlyönti voi johtaa vakavaan loukkaantumiseen tai kuolemaan. Polaris-maastoajoneuvo ei ole lelu, sen käyttö sisältää aina onnettomuusriskin. ATV:n käytös poikkeaa merkittävästi muista ajoneuvoista, kuten autoista ja moottoripyöristä. Ajoneuvon hallinnan menettäminen ja esimerkiksi ympäriajo voi tapahtua huolimattomuuden seurauksena yllättävän nopeasti, jopa normaalien ajo-olosuhteiden tai suoritusten aikana. Sport-luokan maastonelikko on erittäin suorituskykyinen ja väärin käytettynä vaarallisen nopea ajoneuvo. Siksi sen käyttöä suositellaan vain kokeneille ajajille Tutustu huolellisesti omistajan käsikirjan ohjeisiin ja varoituksiin ennen kuin alat käyttää Polaris-maastoajoneuvoa. Varoitussymbolit Seuraavia symboleita käytetään tässä omistajan käsikirjassa kiinnittämään huomiota sellaisiin seikkoihin, jotka voivat lisätä ajoneuvon vaurioitumisen tai onnettomuuden riskiä.! Huutomerkki (!) on tarkoitettu kiinnittämään huomiotasi seikkoihin, joiden seurauksena onnettomuuden riski voi lisääntyä. Huutomerkin voit löytää omistajan käsikirjasta tai ajoneuvon rakenteista.! VAROITUS! Huutomerkki ja teksti! VAROITUS! (WARNING) varoittaa selkeästä onnettomuuden tai hengen menettämisen riskin kasvamisesta.! HUOMAA! Huutomerkki ja teksti! HUOMAA! (CAUTION) on tarkoitettu kiinnittämään huomiosi seikkoihin, joiden seurauksena onnettomuuden riski tai ajoneuvon vaurioitumisen riski saattaa kasvaa. HUOMAA Tämä merkintä (CAUTION) kertoo ajoneuvon vaurioitumisen mahdollisuudesta. NEUVO Neuvo-merkinnällä (NOTE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja. 11

13 TURVALLISUUSOHJEET Ajajan turvallisuus Ikärajoitus Tämä ajoneuvo on tarkoitettu vain AIKUISTEN KÄYTTÖÖN. Sen käyttö on kielletty kaikilta alle 15-vuotiailta. Tieliikennemallit vaatii 18-vuoden iän ja B-ajokortin. Tutustu ajoneuvoon Ajoneuvon kul jettajana ol et vastuussa pai tsi henkilökohtai sesta turvallisuudestasi, myös muiden henkilöiden sekä ympäristön turvallisuudesta. Turvallisuuden varmistamiseksi tutustu huolellisesti omistajan käsikirjaan ja sen tarjoamaan tietoon ajoneuvon turvallisesta käytöstä. Harjoittele Kun hankit maastoajoneuvon, sen myyjä opastaa ajoneuvon turvalliseen käyttöön. Kysy tarvittaessa lisäneuvoja sekä tutustu aiheesta julkaistuun materiaaliin. Päivitä tietoasi aina kun koet sen tarpeelliseksi, valtuutetun jälleenmyyjän luona. Polaris maastoajoneuvoja ei ole tarkoitettu yleisillä teillä liikkumiseen, ellei niitä ole sitä varten rekisteröity. Tutustu huolellisesti vallitsevaan lainsäädäntöön. Suosittelemme painokkaasti noudattamaan täydellisesti ajoneuvolle laadittua päivittäisen tarkastuksen listaa sekä suositeltuja huoltovälejä. Näiden toimenpiteiden tarkoitus on varmistaa ajoneuvon turvallisuus sekä luotettavuus. Rakenteiden muuttaminen Polariksen tavoitteena on varmistaa ajoneuvon turvallisuus kaikissa olosuhteissa, aiheuttamatta vaaraa niiden käyttäjille tai ympäristölle. Sen vuoksi painotamme erityisesti sitä, ettei ajoneuvojen rakenteisiin tehdä niiden suorituskykyyn tai turvallisuuteen vaikuttavia muutoksia. Erityisesti moottorien tehoa ja ajoneuvon huippunopeutta lisääviä viritystoimenpiteitä olisi syytä välttää. Kaikki alkuperäisiin rakenteisiin tehtävät muutokset lisäävät vahinkojen riskiä. Polaris-ajoneuvon takuu raukeaa välittömästi, jos ajoneuvon rakennetta muutetaan siten, että sen suorituskyky paranee. 12

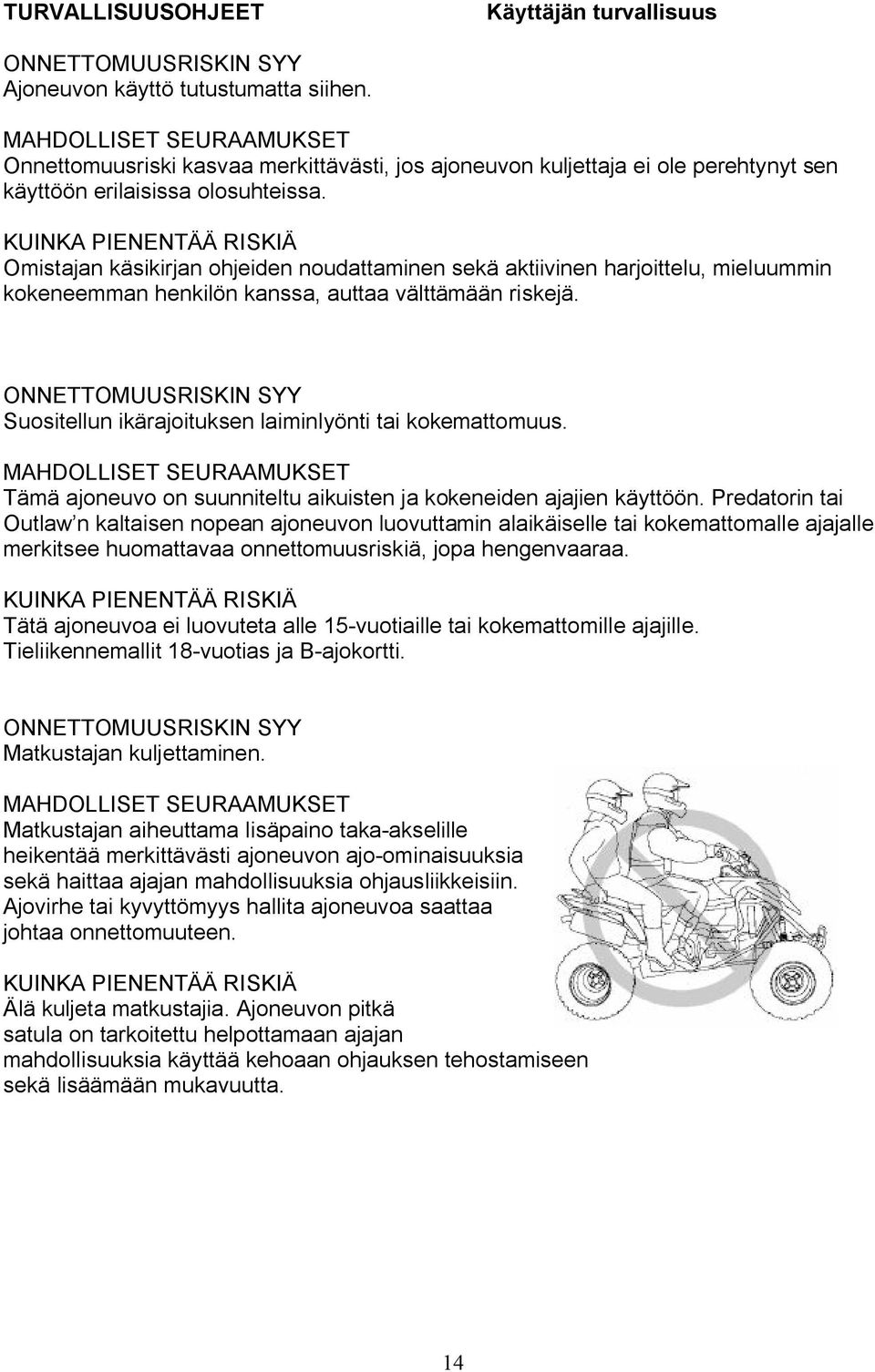

14 TURVALLISUUSOHJEET Lyhyesti - Jos Polaris-maastoajoneuvo joutuu onnettomuuteen tai kolariin, tarkistuta se aina valtuutetussa huoltopisteessä ennen käyttöön ottamista. - Älä koskaan aja jyrkemmissä rinteissä kuin ajoneuvosi ominaisuudet tai omat taitosi antavat mahdollisuuden. - Jyrkissä nousuissa täytyy olla erityisen varovainen. Tarkista ennen nousuyritystä rinteen maaperän laatu ja etsi hyvät ajolinjat. Sijoita kehosi paino mahdollisimman eteen. Älä yritä nousua erityisen liukkaissa olosuhteissa tai löysällä alustalla. Älä kaasuta voimakkaasti kesken nousun tai vaihda vaihdetta. Älä aja mäen laen yli kovalla vauhdilla. - Jyrkissä laskuissa kehon paino sijoitetaan mahdollisimman taakse. Tarkista maaperä ja etsi hyvät ajolinjat ennen laskeutumista. Laskeudu hitaasti. Vältä laskeutumasta rinteeseen nähden viistosti, aja mahdollisimman suoraan alas. - Vältä mahdollisuuksien mukaan viistosti rinteessä ajamista. Siirrä kehosi paino ajoneuvon ylärinteen puolelle. Älä yritä kääntää ajoneuvoa, jos et ole harjoitellut sitä (tasaisessa maastossa). - Pyri välttämään moottorin sammuttamista kesken nousun pitämällä tasainen veto päällä koko ajan. Jos moottori sammuu ja ajoneuvo lähtee valumaan alaspäin, käytä tässä ohjekirjassa sivulla 36 neuvottua jarrutustekniikkaa. Jos joudut nousemaan ajoneuvon päältä, tee se aina ylärinteen puolelta. Jos ATV:n keula osoittaa suoraan ylämäkeen, voit nousta kummalta puolen tahansa, valitse turvallisemman tuntuinen. - Tutustu aina huolellisesti uuden alueen maasto-olosuhteisiin. Älä yritä kiivetä suurien kivien tai puunrunkojen yli. Noudata toisaalla tässä ohjekirjassa annettuja neuvoja. - Ole erityisen huolellinen liukkaalla alustalla, kuten jäällä. Aja hitaasti ja luistoja vältellen. - Vältä syvässä vedessä tai voimakkaassa virrassa ajamista. Jos sitä ei voi välttää, etene hitaasti tasaista vauhtia. Säilytä hyvä tasapaino, vältä nopeita suunnan ja painopisteen muutoksia sekä äkkinäistä kaasun käyttöä. - Märät jarrut menettävät tehoaan merkittävästi. Kokeilen jarruja heti kun nouset vedestä. Jos ne ovat tehottomat, kuivaa ne painamalla jarruja muutama kerta kevyesti ajon aikana. - Ennen kuin lähdet peruuttamaan, varmista ettei ajoneuvon takana ole ihmisiä tai etenemistä haittaavia esteitä. Peruuta hitaasti ja vältä nopeita ohjausliikkeitä. - Käytä vain valmistajan suositusten mukaisia renkaita. Huolehdi oikeista ilmanpaineista. - Älä muuta ajoneuvon rakenteita käyttäessäsi tai asentaessasi lisävarusteita. - Älä koskaan ylitä suurinta sallittua painorajaa. Kaikki kuorma tulee lastata oikeaoppisesti ja kiinnittää huolellisesti. Raskaasti kuormatun ajoneuvon jarrutusmatka pitenee, joten aja hiljempaa. Tutustu omistajan käsikirjan kuormausohjeisiin. 13

15 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö tutustumatta siihen. MAHDOLLISET SEURAAMUKSET Onnettomuusriski kasvaa merkittävästi, jos ajoneuvon kuljettaja ei ole perehtynyt sen käyttöön erilaisissa olosuhteissa. KUINKA PIENENTÄÄ RISKIÄ Omistajan käsikirjan ohjeiden noudattaminen sekä aktiivinen harjoittelu, mieluummin kokeneemman henkilön kanssa, auttaa välttämään riskejä. ONNETTOMUUSRISKIN SYY Suositellun ikärajoituksen laiminlyönti tai kokemattomuus. MAHDOLLISET SEURAAMUKSET Tämä ajoneuvo on suunniteltu aikuisten ja kokeneiden ajajien käyttöön. Predatorin tai Outlaw n kaltaisen nopean ajoneuvon luovuttamin alaikäiselle tai kokemattomalle ajajalle merkitsee huomattavaa onnettomuusriskiä, jopa hengenvaaraa. KUINKA PIENENTÄÄ RISKIÄ Tätä ajoneuvoa ei luovuteta alle 15-vuotiaille tai kokemattomille ajajille. Tieliikennemallit 18-vuotias ja B-ajokortti. ONNETTOMUUSRISKIN SYY Matkustajan kuljettaminen. MAHDOLLISET SEURAAMUKSET Matkustajan aiheuttama lisäpaino taka-akselille heikentää merkittävästi ajoneuvon ajo-ominaisuuksia sekä haittaa ajajan mahdollisuuksia ohjausliikkeisiin. Ajovirhe tai kyvyttömyys hallita ajoneuvoa saattaa johtaa onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Älä kuljeta matkustajia. Ajoneuvon pitkä satula on tarkoitettu helpottamaan ajajan mahdollisuuksia käyttää kehoaan ohjauksen tehostamiseen sekä lisäämään mukavuutta. 14

16 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö asvaltilla tai muulla vastaavalla, kovapintaisella alustalla. MAHDOLLISET SEURAAMUKSET Maastonelikon renkaat on suunniteltu maastokäyttöön. Ne eivät toimi johdonmukaisesti kovalla maaperällä. Renkaista johtuvat yllättävät tapahtumat voivat johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamista kovalla maaperällä. Jos ajaminen kovalla maaperällä on välttämätöntä, vältä kovia nopeuksia ja äkkinäisiä ohjausliikkeitä sekä jarrutuksia. ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö yleisillä teillä. MAHDOLLISET SEURAAMUKSET Kolarointi toisen ajoneuvon kanssa. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan käytä ajoneuvoa yleisillä teillä, ei edes sorateillä. Tutustu lain määräyksiin. ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö ilman asianmukaista suojavarustusta. MAHDOLLISET SEURAAMUKSET Kypärän käytön laiminlyönti nostaa huomatta-vasti vakavan päähän kohdistuvan loukkaantumisen sekä menehtymisen riskiä. Silmien suojauksen laiminlyönti uhkaa näkökykyä, muiden varusteiden käytön laiminlyönti lisää ihon, lihaksiston ja luuston vahingoittumisen sekä hengenvaaran riskiä. KUINKA PIENENTÄÄ RISKIÄ Käytä aina hyväksyttyä kypärää sekä asianmukaisia ajolaseja tai kypärään kiinnitettyä visiiriä. Käytä täyspitkiä ajovarusteita, tukevia kenkiä, ajohanskoja sekä hyvin jalan ja nilkan suojaavia jalkineita. 15

17 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö alkoholin tai muun huumaavan aineen vaikutuksen alaisena. MAHDOLLISET SEURAAMUKSET Alkoholi ja muut huumaavat aineet heikentävät ihmisen arviointi- ja reagointikykyä sekä tasapainoaistia. Näiden seurauksena onnettomuusriski kasvaa merkittävästi. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan nauti alkoholia tai muita huumaavia aineita ennen kuin lähdet ajamaan, tai ajosuorituksen aikana. ONNETTOMUUSRISKIN SYY Liian suuret nopeudet MAHDOLLISET SEURAAMUKSET Liian suurten nopeuksien käyttö johtaa helposti tilanteisiin, joissa menettää ajoneuvon hallinnan. Se voi johtaa onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Käytä ajoneuvoa olosuhteisiin, maaperän laatuun sekä taitoihisi nähden sellaisella nopeudella, ettei riskejä pääse syntymään. ONNETTOMUUSRISKIN SYY Ajoneuvolla temppuilu: keuliminen, hypyt, kahdella pyörällä kurvailu ja vastaavat. MAHDOLLISET SEURAAMUKSET Ajoneuvolla temppuilu lisää merkittävästi riskiä menettää ajoneuvon hallinta. KUINKA PIENENTÄÄ RISKIÄ Älä temppuile, vältä tietoisesti näyttämisen tarvetta. 16

18 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttöönotto ilman perustarkastusta tai huollon laiminlyönti. MAHDOLLISET SEURAAMUKSET Huollon laiminlyönti saattaa aiheuttaa ajoneuvon rakenteiden heikentymistä ja jopa pettämisen. Se voi johtaa onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Tarkista ajoneuvo huolellisesti ennen jokaista käyttöönottoa. Noudata suositeltua huoltoohjelmaa. ONNETTOMUUSRISKIN SYY Käsien irrottaminen ohjaustangosta tai jalkojen nostaminen jalkatuilta ajon aikana. MAHDOLLISET SEURAAMUKSET Jo toisenkin käden irrottaminen ohjaustangolta heikentää merkittävästi mahdollisuuksia hallita ajoneuvoa, varsinkin yllättävissä tilanteissa. Vastaavasti jalan nostaminen jalkatuelta heikentää ajajan mahdollisuuksia hallita kehonsa painoa. Jalkatuelta nostettu jalka voi joutua kosketuksiin renkaiden kanssa. KUINKA PIENENTÄÄ RISKIÄ Pidä ajaessasi molemmat kädet ohjaustangolla sekä jalat asianmukaisilla paikoilla. ONNETTOMUUSRISKIN SYY Ajaminen huolettomasti ja ennakkoon tutustumatta tuntemattomalla seudulla. MAHDOLLISET SEURAAMUKSET Tuntemattoman ajomaaston kivet, kannot ja kuopat voivat yllättää ajajan ja aiheuttaa ajoneuvon hallinnan menetyksen. KUINKA PIENENTÄÄ RISKIÄ Aja vain sellaista nopeutta että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. 17

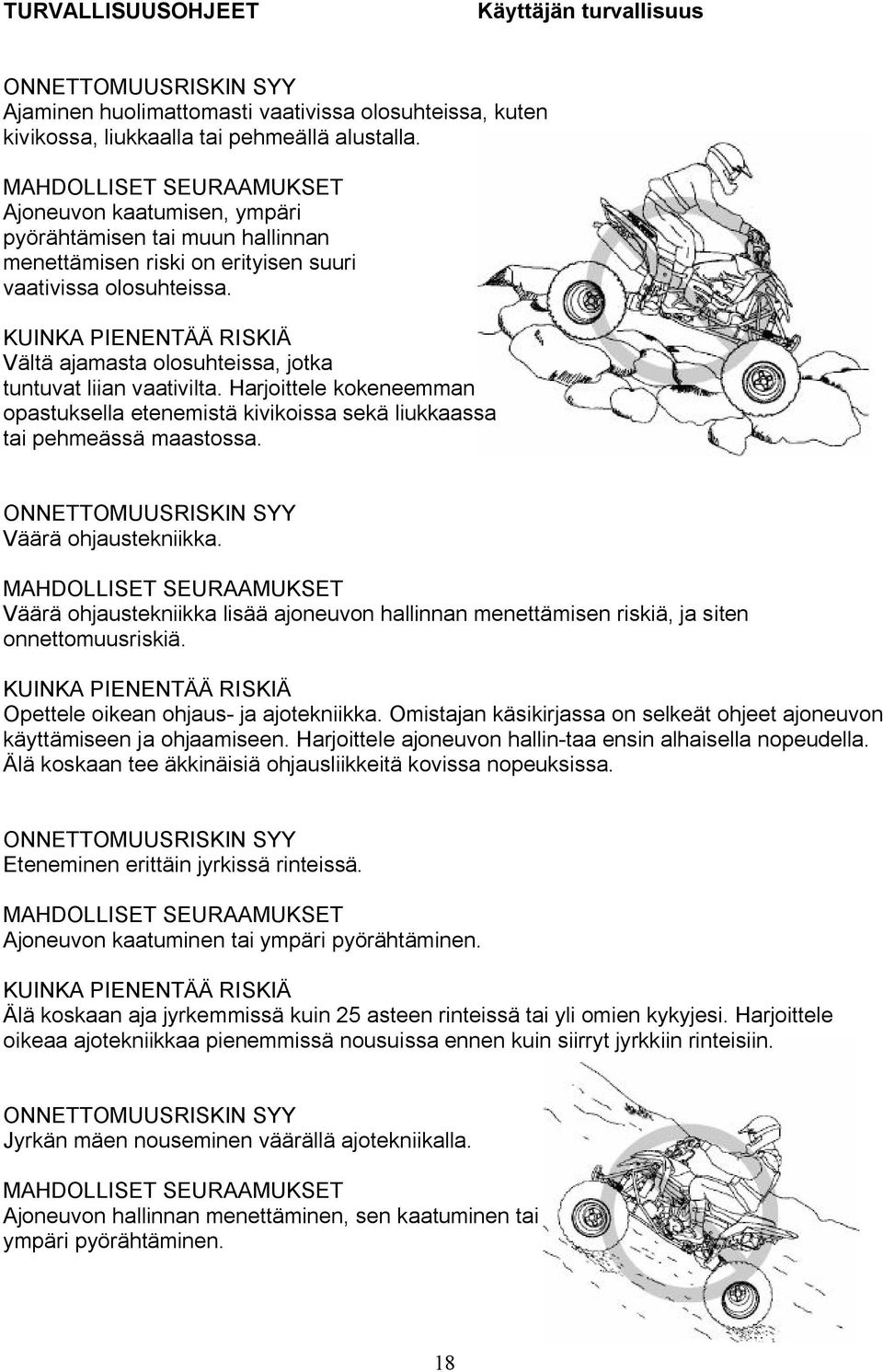

19 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajaminen huolimattomasti vaativissa olosuhteissa, kuten kivikossa, liukkaalla tai pehmeällä alustalla. MAHDOLLISET SEURAAMUKSET Ajoneuvon kaatumisen, ympäri pyörähtämisen tai muun hallinnan menettämisen riski on erityisen suuri vaativissa olosuhteissa. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamasta olosuhteissa, jotka tuntuvat liian vaativilta. Harjoittele kokeneemman opastuksella etenemistä kivikoissa sekä liukkaassa tai pehmeässä maastossa. ONNETTOMUUSRISKIN SYY Väärä ohjaustekniikka. MAHDOLLISET SEURAAMUKSET Väärä ohjaustekniikka lisää ajoneuvon hallinnan menettämisen riskiä, ja siten onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Opettele oikean ohjaus- ja ajotekniikka. Omistajan käsikirjassa on selkeät ohjeet ajoneuvon käyttämiseen ja ohjaamiseen. Harjoittele ajoneuvon hallin-taa ensin alhaisella nopeudella. Älä koskaan tee äkkinäisiä ohjausliikkeitä kovissa nopeuksissa. ONNETTOMUUSRISKIN SYY Eteneminen erittäin jyrkissä rinteissä. MAHDOLLISET SEURAAMUKSET Ajoneuvon kaatuminen tai ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan aja jyrkemmissä kuin 25 asteen rinteissä tai yli omien kykyjesi. Harjoittele oikeaa ajotekniikkaa pienemmissä nousuissa ennen kuin siirryt jyrkkiin rinteisiin. ONNETTOMUUSRISKIN SYY Jyrkän mäen nouseminen väärällä ajotekniikalla. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen, sen kaatuminen tai ympäri pyörähtäminen. 18

20 KUINKA PIENENTÄÄ RISKIÄ Opettele oikea ajotekniikka, mikä on kerrottu omistajan käsikirjassa sivulla 36. Tutustu ajo-olosuhteisiin sekä maaperään ennen kuin lähdet yrittämään nousua. Älä yritä nousua jyrkemmissä kuin 25 asteen rinteissä. Älä yritä nousua, jos maaperä on poikkeuksellisen liukas tai pehmeä. Siirrä kehosi paino mahdollisimman eteen. Älä kaasuta äkkinäisesti. Ajoneuvo voi pyörähtää ympäri. Älä aja mäen laen yli kovalla nopeudella. Sen takana voi olla jokin este, jyrkkä pudotus, toinen ajoneuvo tai ihminen. ONNETTOMUUSRISKIN SYY Väärä ajotekniikka ajettaessa jyrkkää rinnettä alaspäin. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Opettele oikea ajotekniikka, mikä on kerrottu omistajan käsikirjassa. NEUVO: Vauhdi n hil jentämi nen jyrkässä rinteessä edell yttää oikean ajotekniikan osaamista. Tutustu siihen sivulla 37. Tutustu ajo-olosuhteisiin sekä maaperään ennen kuin lähdet yrittämään nousua. Siirrä kehosi paino mahdollisimman taakse. Vältä laskeutumista rinteeseen nähden vinosti, se voi aiheuttaa ajoneuvon nopean luiskahduksen sivuttain. ONNETTOMUUSRISKIN SYY Väärä ajotekniikka ajettaessa mäkisessä maastossa ja rinteissä. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Älä yritä käännöksiä mäkisessä maastossa ja kaltevissa rinteissä, ennen kuin olet opetellun oikean ajotekniikan. Siitä kerrotaan omistajan käsikirjassa sivulla 38. Vältä mäkisessä maastossa ja rinteissä sivuttain ajamista, erityisesti jos alusta on liukas tai poikkeuksellisen pehmeä. Siirrä kehosi paino aina ylärinteen puolelle. 19

21 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Moottorin sammutta mine n, väärän vaihteen kytkeminen tai alaspäin luisuminen jyrkässä nousussa. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Etene tasaisesti vedättäen, kaasua pumppaamatta. Jos eteneminen loppuu: Pidä kehosi paino ylärinteen puolella. Käytä etujarruja määrätietoisesti. Käytä takajarrua vasta kun ajoneuvo pysähtyy ja kytke seisontajarru. Jos ajoneuvo alkaa valua alaspäin: Pidä kehosi paino ylärinteen puolella. ÄLÄ KOSKAAN yritä pysäyttää valumis-ta rajulla kaasun käytöllä. Älä käytä takajarrua jos valut alasäin perä edellä, jarruta määrätietoisesti etupyöriin vaikuttavalla jarrulla. Kun ajoneuvo pysähtyy, paina takajarru pohjaan sekä kytke seisontajarru. Nouse ajoneuvon päältä ylärinteen puolelta. Jos ajoneuvo on rinteeseen nähden keula suoraan ylöspäin, voit nousta kummalta puolen tahansa. Käännä ajoneuvo keula alaspäin. Löydät oikean ajotekniikan kuvauksen sivulta 38. ONNETTOMUUSRISKIN SYY Väärä ajotekniikka esteiden ylityksessä. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Ennen kuin lähdet etenemään vieraassa maastossa, tutustu siihen. Vältä mahdollisuuksien mukaan suurien kivien tai kaatuneiden puiden runkojen ylittämistä. Jos se ei ole mahdollista, etene erityisen varovaisesti. ONNETTOMUUSRISKIN SYY Sutiminen tai luistaminen. MAHDOLLISET SEURAAMUKSET Sutiminen sekä luistaminen voivat johtaa ajoneuvon hallinnan menettämiseen. Pidon äkkinäinen palautuminen voi johtaa ajoneuvon ympäri pyörähtämiseen. KUINKA PIENENTÄÄ RISKIÄ Aja erityisen varovaisesti liukkaalla alustalla, kuten jäällä tai märällä savella. 20

22 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Peruutusvaihteen väärä tai huolimaton käyttö. MAHDOLLISET SEURAAMUKSET Ajoneuvo voi törmätä kiinteään esteeseen, toiseen ajoneuvoon, eläimeen tai ihmiseen. Siitä voi aiheutua vakava loukkaantuminen. KUINKA PIENENTÄÄ RISKIÄ Ennen kuin kytket peruutusvaihteen, tarkista onko mahdollista peruuttaa ajoneuvoa. Sen takana tulee olla esteetön kulkureitti. Peruuta hitaasti. ONNETTOMUUSRISKIN SYY Ajaminen syvässä tai voimakkaasti virtaavassa vedessä. MAHDOLLISET SEURAAMUKSET Renkaat voivat menettää otteensa alustasta, mikä voi johtaa ajoneuvon kaatumiseen tai muuhun onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamista virtaavassa tai syvässä vedessä. Jos se ei ole mahdollista, noudata tässä omistajan käsikirjassa annettuja ohjeita. Älä aja syvemmistä kohdista kuin käsikirjassa kerrotaan. Etene hitaasti, tasapainota kehosi liikkeillä ajoneuvoa mahdollisimman hyvin. Varo nopeita liikkeitä, jarrutuksia ja kaasun avauksia. Märät jarrut saattavat menettää osan pitävyydestään. Kokeile jarrujen toiminta välittömästi kun olet päässyt pois vedestä. Kuivata jarrut jos se on tarpeellista painamalla jarruja kevyesti ajon aikana. ONNETTOMUUSRISKIN SYY Väärän kokoiset renkaat tai renkaiden väärä ilmanpaine. MAHDOLLISET SEURAAMUKSET Väärän kokoisten renkaiden asentaminen tai väärillä ilmanpaineilla ajaminen heikentävät ajoneuvon ajo-ominaisuuksia. Se lisää onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Käytä vain valmistajan suosittelemia rengastyyppejä ja -kokoja sekä suositeltuja rengaspaineita. 21

23 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvoon tehdyt rakenteelliset muutokset. MAHDOLLISET SEURAAMUKSET Lisävarusteiden asentamisessa tai muuten tehdyt ajoneuvon rakenteelliset muutokset saattavat huonontaa sen ominaisuuksia ja siten onnettomuusriski kasvaa. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan tee rakenteellisia muutoksia ajoneuvoon. Kaikkien ajoneuvoon asennettavien lisävarusteiden tulee olla Polariksen hyväksymiä sekä valmistajan antamien ohjeiden mukaan asennettuja. Lisätietoja antaa valtuutettu jälleenmyyjä. ONNETTOMUUSRISKIN SYY Väärä kuorman lastaus tai sidonta. MAHDOLLISET SEURAAMUKSET Ylikuorma tai huolimattomasti kiinnitetty kuorma voi heikentää ajoneuvon ominaisuuksia. Se, tai kuorman irtoaminen kesken ajosuorituksen lisää onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan kuljeta suurempaa lastia kuin ajoneuvolle sallitaan. Lastaa kuorma ohjeiden mukaan sekä kiinnitä se huolellisesti. Kuormattuna tai vetotehtävissä tulee edetä maltillisella nopeudella. ONNETTOMUUSRISKIN SYY Ajaminen jäällä. MAHDOLLISET SEURAAMUKSET Jään pettäessä vakavan loukkaantumisen tai hengenvaara. KUINKA PIENENTÄÄ RISKIÄ Vältä mahdollisuuksien mukaan jäällä ajamista. Älä liiku tuntemattomilla vesistöalueilla. 22

24 TURVALLISUUSOHJEET Yleiset ohjeet Poista virta-avain virtalukosta aina kun jätät ajoneuvon. Ajoneuvon luvaton käyttö vaikeutuu. Aina kun ajoneuvo joutuu onnettomuuteen tai se kaatuu, tarkistuta se valtuutetussa Polarishuollossa. Tämän ajoneuvon käyttö edellyttää täysiä henkisiä ja fyysisiä voimavaroja. Henkiseltä tai fyysiseltä suorituskyvyltään rajoittuneilla henkilöillä on suurempi riski joutua onnettomuuteen. Pakoputkisto ja äänenvaimennin kuumenevat voimakkaasti moottorin käydessä. Ne voivat aiheuttaa palovammoja, myös jonkin aikaa moottorin sammuttamisen jälkeen. Huolehdi siitä, ettei mikään kuumalle arka materiaali pääse kosketuksiin pakoputkiston kanssa. Ota huomioon korkean ruohikon ja muun aluskasvillisuuden syttymisriski. 23

25 HALLINTALAITTEET Ajoneuvon käyttöön liittyvät sähkökytkimet 1. Starttimoottorin nappi. Paina tästä napista kun haluat käynnistää moottorin. Lopeta napin painaminen heti kun moottori käynnistyy. 2. Moottorin (hätä)sammutuskytkin. Tätä kytkintä käytetään kun ajajan pitää sammuttaa moottori nopeasti esimerkiksi hätätilanteen takia. Moottori ei käynnisty moottorin sammutuskytkimen ollessa OFF-asennossa. 3. Virtalukko Ennen käynnistämistä virta-avain pitää kääntää RUN-asentoon. Varmista myös että moottorin sammutuskytkin on RUN-asennossa. HUOMAA: Sekä virta-avain että moottorin hätäsammutuskytkin katkaisevat virran kaikille ajoneuvon virtalaitteille, myös ajovaloille. Voit käyttää kumpaa tahansa moottorin sammuttamiseen. 24

26 HALLINTALAITTEET Ajoneuvon käyttöön liittyvät sähkökytkimet Varoitus- ja merkkivalot Polaris Predator Polaris Outlaw Ajovalon pitkät/lyhyet vaihtokytkin. 2. Moottorin ylikuumenemisen varoitusvalo. 3. Vaihteiston vapaa-asennon merkkivalo. 4. Peruutusvaihteen merkkivalo. HUOMAA: Ajovalojen vaihtokytkintä käytetään vaihtamaan kaukovaloilta lyhyille valoille ja päinvastoin. Ajovalot eivät toimi, ellei virta-avain ole ON-asennossa ja moottorin sammutuskytkin RUN-asennossa.! VAROITUS! Ajoneuvon käyttö pimeään aikaan, erityisesti teillä, lisää onnettomuusriskiä. Tätä ajoneuvoa ei ole varustettu tieliikennekäyttöön hyväksytyillä ajovaloumpi oilla. Sen vuoksi sitä saa käyttää vain maastoajoon. Näkyvyyden ollessa heikko sumun, lumi- tai vesisateen vuoksi, vähennä nopeutta. 25

27 HALLINTALAITTEET Kaasuvipu Kytkinkahva Kaasuvipu Moottorin käyntinopeutta ja ajoneuvon nopeutta säädetään ohjaustangon oikealla puolella olevan kaasuvivun (1) avulla. Sen palautumisen varmistaa jousi, kaasuvivun päästäminen laskee moottorin kierrokset tyhjäkäynnille.! VAROITUS! Ajoneuvon epänormaalisti toimiva kaasuvipu (suuri välys, hirttää kiinni) lisää onnettomuusriskiä. Älä käytä viallista ajoneuvoa, korjauta se välittömästi valtuutetussa huoltopisteessä. Tarkista ennen jokaista käynnistämistä sekä säännöllisesti ajon aikana kaasu-vivun normaali toiminta sekä erityisesti sujuva kaasuvivun palautuminen. Electronic Throttle Control (ETC) Tämä ajoneuvo on varustettu Polaris Electronic Throttle Control (ETC)-järjestelmällä. Se sammuttaa moottorin sekä katkaisee vedon takapyörille, jos kaasu jää auki (kaasuvaijeri rikki, kaasutin jäätynyt) vaikka ajaja päästää kaasuvivun palautumaan. VAROITUS Käyttäjän turvaksi kehitetty Polaris Electronic Throttle Control (ETC)-järjestelmä sammuttaa moottorin sekä katkaisee vedon takapyörille, jos kaasu jää tahattomasti auki. Älä poista ETC-järjestelmää käytöstä tai korvaa sitä jollakin tarvikelaitteistolla. Kytkinkahva (1) Ohjastangon vasemmal l a puolel la on kytkinkahva. Kytkin irrottaa vetämällä kahvasta. Kun haluat lähteä liikkeell e, päästä kytkinkahva hi taasti pal autumaan alkuasentoonsa. Käytä kytkinvipua myös vaihteiden vaihdon yhteydessä. 26

28 HALLINTALAITTEET Jarrut Takapyörien jarru Tämän ajoneuvon takapyöriin vaikuttavaa jarrua käytetään ajoneuvon oikealla puolella olevalla, jalkatapin (2) viereen asennetulla jarrupolkimella (1). Jos takarenkaat l ähtevät luistoon jarrua käytettäessä, kevennä välittömästi jarrupolkimeen kohdistuvaa painetta. Tarkasta säännöllisesti takajarrun jarruneste-säiliön jarrunesteen pinnan taso. Pinnan tason tulee olla jarrunestesäiliön kylkeen merkatun MIN- ja MAXviivojen välissä. Jarrunestesäiliö sijaitsee oikeanpuoleisen sivupaneelin takana.! VAROITUS! Älä käytä takapyöriin vaikuttavaa jarrua voimakkaasti, erityisesti jyrkissä rinteissä alas peruuttaessa. Tässä tilanteessa takajarrun käyttö voi aiheuttaa ajoneuvon pyörähtämisen taka-akselin ympäri. Vältä voimakasta takajarrun käyttöä myös muilla alustoilla, sillä jarrutuksessa lukkiutuvat takarenkaat aiheuttavat helposti hallitsemattoman sivuttaisluiston, mikä saattaa johtaa ajoneuvon hallinnan menettämiseen. Jarrukahva (1) Tämän ajoneuvon etupyöriin vaikuttavaa jarrua käytetään ohjaustangon vasemmalla puolella olevasta jarrukahvasta, jolla hallitaan nestepainetoimisi a levyjarruja. HUOMAA: Tarkista aina ennen liikkeelle lähtöä jarrukahvan normaali toiminta sekä jarrunesteen määrä jarrunestesäiliössä. Jarruvivun tulee antaa selkeä, jämäkkä vaste kun sitä painaa, se ei saa painua ohjaustankoon kiinni. Jarruvivun löysyys voi johtua jarrunesteen vähäisyydestä tai sen vuodosta jossain kohtaa jarrupiiriä. Jarrujen viat tai puutteet tulee korjata ennen kuin ajoneuvoa käyttää. Ota tarvittaessa yhteys valtuutettuun Polaris-huoltoon.! VAROITUS! Ohjaustankoa vasten painuva, pehmeän vasteen antava jarrukahva saattaa merkitä vakavaa jarrujärjestelmän vikaa. Se voi aiheuttaa onnettomuuden. Älä koskaan aja ajoneuvolla, jonka jarrujärjestelmä ei ole kunnossa. 27

29 HALLINTALAITTEET Jarrut Jarrunesteen määrän tarkastus Jarrukahvan yhteydessä on jarrune stesäi liö (2), jonka kannessa olevan jarrunestesäiliön tarkastusikkunasta (3) voi tarkastaa jarrunesteen määrän. Tumma tarkastusikkuna: Jarrunestettä on riittävästi. Kirkas tarkastusikkuna: Jarrunesteen pinnan taso on laskenut. Lisää jarrunestettä. Älä täytä liikaa. Käytä jarrunestetyyppiä DOT 4, Polaris varaosanumero NEUVO: Jarrunesteen pinnan tarkastusta varten ajoneuvo pitää olla tasaisella alustalla ja ohjaustanko vaakasuorassa asennossa.! VAROITUS! Liian täynnä oleva jarrunestesäiliö voi aiheuttaa jarrujen laahaamista ja niiden äkillisen lukittumisen, mikä voi johtaa onnettomuuteen. VAROITUS Älä varastoi vajaita jarrunestepulloja kylmissä ja kosteissa tiloissa, sillä jarru-neste sitoo itseensä herkästi kosteutta, jolloin jarrunesteen ominaisuudet heik-kenevät nopeasti. Kosteuden takia jarrunesteen kiehumispiste laskee, mikä saattaa johtaa jarrujen häipymiseen, jolloin onnettomuusriski kasvaa. Seisontajarru Seisontajarrun käyttö 1. Laita vaihde vapaalle tai ykkönen päälle. 2. Paina jarrukahvasta (1) 2-3 kertaa, vedä jarrukahva voimakkaasti pohjaan ja pidä sitä pohjassa. 3. Napsauta jarrukahvan lukitusvipu (2) päälle. Päästä jarrukahvasta irti. 4. Seisontajarru vapautuu, kun vedät voimakkaasti jarruvivusta. Turvallinen käyttö - Seisontajarru saattaa löystyä pitkäaikaisen käytön, kuten ajoneuvon säilytyksen aikana. - Jos joudut pysäköimään rinteessä, käytä seisontajarrun lisäksi renkaiden pyörimisen estävää kiilaa. Se voi olla kivi, oksanpätkä tai vastaava. Toisena vaihtoehtona on pysäköidä ajoneuvo rinteeseen nähden poikittain.! VAROITUS! Ajoneuvon käyttö seisontajarru kytkettynä saattaa vaurioittaa ajoneuvon rakenteita, mikä saattaa lisätä onnettomuusriskiä. Tarkista aina seisontajarrun asento ennen kuin lähdet liikkeelle 28

30 HALLINTALAITTEET Polttoainehana Rikastin Polttoainehana (1) Polttoainetankin hana sijaitsee polttoainetankin alaosassa ajoneuvon vasemmalla puolella. Hanassa on kolme asentoa: OFF: Kiinni. Sulje polttoainehana kuljetusten ja pitkän varastoinnin ajaksi. ON: Auki. RES: Varatankkiasento, jos polttoaine pääsee loppumaan päätankista. Varatankin polttoaine riittää noin 8-25 kilometrin ajamiseen. Rikastin Predator: Rikastimen käyttönuppi (1) on varoitusvalojen vieressä vasemmalla puolella. Outlaw: Käyttönuppi on satulan alapuolella, ajoneuvon vasemmalla puolella. Rikastinta käytetään vetämällä sen nuppi mahdollisimman ulos. Kun moottori on lämmennyt, nupin voi painaa ala-asentoon. Rikastimen käyttö helpottaa moottorin kylmäkäynnistystä. Tutustu kylmäkäynnistysohjeisiin sivulla 34. Polttoainetankin korkki Polttoainetankin korkki sijaitsee istuimen etuosan ja ohjaustangon välillä. Käytettävän bensiinin oktaaniluvun tulee olla vähintään 95. Polttoaineen suodatin Polttoaineen suodatin on sijoitettu polttoainehanan yhteyteen, polttoainetankin sisäpuolelle. Älä yritä huoltaa tai korjata sitä itse. Jos ongelmia ilmenee, ota yhteyttä valtuutettuun Polaris-huoltopisteeseen. 29

31 HALLINTALAITTEET Vaihteisto Vaihdepoljin Vaihdepoljin sijaitsee vasemman jalkatapin etupuolella. Sitä käytetään nostamalla tai painamalla jalkaterällä. Vaihdepolkimen täysimittainen liike ylös- tai alaspäin kytkee seuraavan vaihteen. Vaihdepoljin palautuu itsestään vaaka-asentoon käytön jälkeen. Pidemmän välityksen (suuremman vaihteen) kytkeminen tapahtuu nostamalla vaihdepoljinta, pienempi vaihde kytkeytyy vastaavasti vaihdepolkimen painalluksella alaspäin. NEUVO: Anna moottorin lämmetä ennen kuin kytket vaihteen. NEUVO: Aina kun käytät vaihteistoa, käytä kytkintä. Käynnistä moottori vaihteiston ollessa vapaalla ( vi hreä merkki val o N). Ykkönen kytkeytyy pai namal la vai hdepol ji nta al aspäi n. Suuremmat vaihteet (2-5) kytketään nostamalla vaihdepoljinta. Vastaavasti pienempi välitys kytkeytyy painamalla vaihdepoljinta alaspäin. Peruutusvaihteen kytkeminen (Predator vuosimallista 2005->) Peruutusvaihteen kytkeminen edellyttää sen turvalukituksen poistamista kytkemisen hetkellä. Peruutusvaihde on vaihteiston alimmai-sena, ykkösvaihteen alapuolella. Predator: Kytke ykkönen päälle, pidä kytkin pohjassa. Käännä tankin oikealla puolella olevaa turvalukitusvipua eteenpäin (1) ja paina vaihdepoljinta alaspäin. Mittaristoon syttyy R-merkkivalo. Päästä kytkin ja peruuta varovasti. Outlaw: Kytke ykkönen päälle, pidä kytkin pohjassa. Paina ohjaustangon oikealla puolella olevasta vivusta (1) ja paina vaihdepoljinta alaspäin. Mittaristoon syttyy R-merkkivalo. Päästä kytkin ja peruuta varovasti. HUOMAA: Peruutuksen turvalukitus palautuu automaattisesti, kun vaihde kytketään ykköselle. 30

32 AJONEUVON KÄYTTÖ Polttoaineen käsittely Polttoaineen käsittely! VAROITUS! Bensiini on erittäin helposti syttyvää ja räjähdysaltista määrätyissä olosuhteissa. - Ole erityisen huolellinen polttoainetta käsitellessäsi. - Sammuta moottori tankkauksen ajaksi. Tankkaa ulkona tai hyvin tuuletetuissa tiloissa. - Älä tupakoi, käytä sytytintä tai tulitikkuja tai aiheuta muuten kipinöintiä tankkauksen aikana tai polttoaineen säilytykseen käytettävissä tiloissa. - Älä täytä tankkia liian täyteen, niin että polttoaineen pinta nousee täyttöaukon reunan tasolle. Älä päästä polttoainetta roiskumaan tankin tai ajoneuvon päälle. - Jos polttoainetta roiskuu iholle tai vaatteille, pese roiskeet heti vedellä ja saippualla. Vaihda vaatteet. - Älä koskaan käytä moottoria suljetuissa tiloissa. Pakokaasut sisältävät hiilimonoksidia eli häkää. Sen hengittäminen johtaa nopeasti tajuttomuuteen ja saattaa aiheuttaa kuoleman. Sulje polttoainehana kuljetusten, pitkäaikaisen pysäköinnin sekä varastoinnin ajaksi. 31

33 AJONEUVON KÄYTTÖ Sisäänajo Sisäänajo Tämän ajoneuvon sisäänajojakso on sen ensimmäiset kolme käyttötuntia tai kaksi ensimmäistä täyttä polttoainetankillista. Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. HUOMAA: Älä päästä ajoneuvon moottoria ylikuumenemaan ensimmäisten kolmen ajotunnin aikana. Älä käytä täyttä kaasua tai suuria nopeuksia. Moottorin ylikuumeneminen sekä suuret nopeudet saattavat vaurioittaa moottoria tai voimansiirtoa sisäänajon aikana. Moottorin sisäänajo-ohjeet 1. Täytä polttoainetankki suositusten mukaisella bensiinillä. 2. Tarkista moottoriöljyn määrä. Lisää tarvittaessa. Katso sivu Käynnistä moottori ja anna sen lämmitä käyttölämpötilaan joutokäynnillä tai rauhallisesti kaasuttaen. 4. Aja aluksi rauhallisesti, mieluiten avoimella paikalla, jotta voit tutustua ajoneuvon ominaisuuksiin turvallisesti. 5. Vältä tasakaasulla ajamista. Anna moottorin kierrosluvun vaihdella. 6. Pysäytä ajoneuvo ja tee sille perustarkastus (katso sivu 33). Tarkkaile erityisesti nestepintojen asettumista. 7. Vaihda moottoriöljy ja öljynsuodatin yhden tunnin ajon tai ensimmäisen polttoainetankillisen jälkeen. 32

34 AJONEUVON KÄYTTÖ Ennen ajamista tehtävät tarkistukset Ennen ajamista tehtävät tarkistukset! VAROITUS! Ennen aja mista tehtävien tarkastusten laiminlyönti voi johtaa onnettomuusri skin lisääntymiseen. Sen välttämiseksi tarkista ajoneuvon kunto ennen jokaista ajosuoritusta. Lista ennen ajamista tehtävistä tarkastuksista Kohde Tehtävä tarkastus Etujarrukahvan liike Tarkasta toimivuus ja kahvan liikeradan pituus Takajarru Tarkasta jarrun toiminta Jarrut Jarrunesteen määrä Kytkinkahva Tarkasta kahvan vapaaliike ja herkkä toiminta Kaasuvipu Tarkasta toiminnan herkkyys ja palautuminen Etujousitus Tarkasta toiminta, voitele nivelet tarvittaessa Takajousitus Tarkasta toiminta, voitele nivelet tarvittaessa Ohjaus Tarkasta herkkä toimivuus sekä väljyydet Renkaat Tarkasta renkaiden kunto sekä ilmanpaineet Vanteet Tarkasta ehjyys sekä kiinnityspulttien kireys Rungon pultit Tarkasta pulttien ja mutterien kireys Polttoaine, öljy Tarkasta bensiinin riittävyys ja moottoriöljyn määrä Jäähdytysneste Tarkasta jäähdytysnesteen määrä säiliöstä, lisää tarvittaessa Moottorin letkut Tarkasta vuodot Varoitusvalot Tarkasta varoitusvalojen toiminta (Hätä)sammutin Tarkasta moottorin (hätä)sammutuskytkimen toiminta Ilmansuodatin Tarkasta ja puhdista tarvittaessa Ilmansuodatinkotelo Tarkasta ja puhdista tarvittaessa Ajovalo Tarkasta ajovalon toiminta Taka- / jarruvalo Tarkasta toiminta Ajovarusteet Pue kypärä, ajolasit ja muut suojaavat varusteet 33

35 AJONEUVON KÄYTTÖ Moottorin käynnistys! VAROITUS! Älä koskaan käytä moottoria suljetuissa tiloissa. Pakokaasut sisältävät hiilimonoksidia eli häkää. Pakokaasujen hengittäminen johtaa nopeasti tajuttomuuteen ja saattaa aiheuttaa kuoleman. Moottorin käynnistys 1. Kytke vaihteisto vapaalle (mittaristossa vihreä merkkivalo N). 2. Lukitse seisontajarru. 3. Käännä polttoainehana auki. 4. Istu ajoneuvon päällä. 5. Jos moottori on kylmä, vedä rikastimen (katso sivu 29) nuppi täysin ulos. 6. Varmista että moottorin hätäsammutin on asennossa RUN. 7. Käännä virta-avain asentoon ON ja varmista että varoitusvalot syttyvät. Paina käynnistysnapista. Älä käytä starttimoottoria pidempään kuin viisi sekuntia kerrallaan. Jos moottori ei käynnisty, odota viisi sekuntia ja yritä käynnistää uudestaan. Toista kunnes moottori käynnistyy. 8. Jos moottori n ki errokset laskevat tai se sammuu kokonaan l ämmi tyskäytön ai kana, käytä rikastinta tarpeen mukaan vain osittain auki. 9. Kaasuta kevyesti moottorin lämpiämistä nopeuttaaksesi. Kun moottori käy tasaisesti tyhjäkäyntiä, voit lopettaa rikastimen käytön. HUOMAA: Älä paina kaasuvivusta käynnistyksen aikana. NEUVO: Rikastinta voidaan käyttää sekä täysin auki että osa-asennossa. Täysin ulos vedettynä rikastin parantaa kylmän moottorin käynnistyvyyttä. Moottorin lämmetessä ri kasti men käyttöä voi vähentää jaksoittain, pai namalla sitä kiinnipäin. Moottori lämmittyä normaaliin käyttölämpötilaansa, paina rikastin pois päältä. Tarpeeton rikastimen käyttö lisää polttoaineen kulutusta sekä heikentää moottorin suorituskykyä. HUOMAA: Lämpi män moottori n käynni styksessä ei tarvi ta ri kasti men käyttöä. Sen tarpeeton käyttö voi johtaa sytytystulpan kastumiseen ja moottorin käynnistymisen vaikeutumiseen. Jos moottori on jäähtynyt niin paljon, ettei se käynnisty välittömästi, voidaan rikastinta käyttää osa-asennossa vetämällä rikastimen nuppi liikeratansa puoliväliin. NEUVO: Jos moottori on saanut liian paljon polttoainetta starttiyrityksissä, paina kaasu täysin auki samalla kun pyörität moottoria. Päästä kaasukahva välittömästi kun moottori käynnistyy. Jos moottori ei käynnisty, vaihda sytytystulppa. 34

36 AJONEUVON KÄYTTÖ Ajaminen Liikkeelle lähtö 1. Istu selkä suorana satulassa, molemmat jalat jalkatuilla sekä kädet ohjaustangolla. 2. Käynnistä moottori, anna sen lämmetä ja kytke ajovaihde. 3. Tarkista aikomasi reitin turvallisuus. 4. Vapauta seisontajarru. 5. Paina rauhallisesti oikealla peukalollasi kaasuvipua ja päästä kytkin. Ajoneuvon nopeutta säädellään kaasuvivun sekä vaihteiden avulla. 6. Aja rauhallisesti. Harjoittele kaasun ja jarrujen käyttöä sekä kääntymistä tasaisella alustalla. Ohjaaminen Tässä ajoneuvossa ei ole tasauspyörästöä taka-akselilla, joten molemmat takarenkaat pyörivät aina samalla nopeudella. Ulompi takarengas kulkee kaarteessa pidemmän matkan, ja sen takia sisempi takarengas luistaa, kun ajoneuvolla käännytään. Käännä ohjaustankoa haluamaasi suuntaan, paina ylävartaloasi sisäkaarteen puolelle samalla kun tuet vartaloasi ulkokaarteen puoleisella jalalla. Tämä ajotekniikka tasapainottaa taka-akseliston toimintaa ja tekee ohjaamisen helpommaksi. Käytä samaa ajotekniikkaa myös peruuttaessa. NEUVO: Harjoittele kääntymistä hitaissa nopeuksissa.! VAROITUS! Nopeat ohjausliikkeet suurissa nopeuksissa voivat johtaa ajoneuvon hallinnan menettämiseen ja sen kaatumiseen. 35

37 AJONEUVON KÄYTTÖ Ajaminen liukkaalla Ajaminen mäessä Ajaminen liukkaalla alustalla Jos joudut ajamaan liukkaalla alustalla, kuten märällä savella tai jäisillä pinnoilla, noudata seuraavia ohjeita: 1. Hiljennä vauhtia ennen kuin tulet liukkaaseen kohtaan. 2. Etene varovaisesti ja seuraa tarkasti ajoalustan muutoksia. Vältä nopeita ohjausliikkeitä, jarrutuksia sekä kaasun avauksia. 3. Korjaa luistot kääntämällä ohjaustankoa luiston suuntaan ja viemällä kehosi painoa etuakselille.! VAROITUS! Sutiminen sekä luistaminen voivat johtaa ajoneuvon hallinnan menettämiseen. Pidon äkkinäinen palautuminen voi johtaa ajoneuvon ympäri pyörähtämiseen. Älä käytä jarruja, jos ajoneuvo on luistossa. Vältä ajamista liukkaalla alustalla. Vähennä nopeutta. Ajaminen mäessä Noudata seuraavaa ajotekniikkaa mäkien nousemisessa: 1. Pyri aina ajamaan suoraan rinteen suuntaisesti mäkeä ylös. 2. Vältä mahdollisuuksien mukaan jyrkkiä mäkiä (nousu saa olla korkeintaan 25 astetta). 3. Pidä molemmat jalat tiukasti jalkatuilla. 4. Siirrä kehosi paino mahdollisimman eteen 5. Älä kaasuta äkkinäisesti, pyri pitämään mahdollisimman tasainen veto. 6. Ole tarkkaavainen ja valmistaudu hätätoimiin. Tämä tarkoittaa mm. valmistautumista hyppäämään pois ajoneuvon päältä.! VAROITUS! Mäessä ajaminen vaikuttaa merkittävästi ajoneuvon käyttäytymiseen sekä jarrujen tehoon. Ajoneuvon kaatumisen ja muun onnettomuuden riski kasvaa. 36

38 AJONEUVON KÄYTTÖ Ajaminen kaltevalla pinnalla Mäkien laskeutuminen Rinteen nousu tai laskeutuminen sivuttain Kaltevalla pinnalla ajaminen on yksi vaarallisimmista ajosuorituksista, ja sen vuoksi sitä on vältettävä mahdollisuuksien mukaan. Jos kuitenkin joudut ajamaan kaltevalla pinnalla, noudata seuraavia ohjeita: 1. Hiljennä vauhtia 2. Siirrä kehosi paino ylärinteen puolelle. Pidä jalat tukevasti jalkatuilla. 3. Ohjaa hillitysti rinteen suuntaisesti, jotta ajolinja säilyisi. NEUVO: Jos ajoneuvo alkaa valua rinteessä, käännä välittömästi eturenkaat alarinteen suuntaan. Jos ajoneuvo näyttää kaatuvan, hyppää heti pois sen päältä ylärinteen puolelle.! VAROITUS! Kaltevassa rinteessä ajaminen lisää merkittävästi ajoneuvon kaatumisen riskiä ja siten vakavan onnettomuuden riskiä. Mäkien laskeutuminen Noudata seuraavaa ajotekniikka mäkiä laskeutuessasi: 1. Suuntaa suoraan alaspäin. 2. Siirrä kehosi paino mahdollisimman taakse. 3. Aja hiljaa. 4. Käytä jarruja varovasti, jotta nopeus ei pääse nousemaan.! VAROITUS! Alamäkien ajaminen kovalla vauhdilla lisää merkittävästi onnettomuusriskiä. Aja aina hiljaa alamäissä. 37
