1 MASINO INDUSTRY OY Teollisuuden putkistotuotteet M A S I N O G R O U P

2 Masino Industry Oy kehittää tuotesovelluksia lukuisiin teollisuuskohteisiin Masino Industry Oy on laadukkaiden putkistotuotteiden kotimainen toimittaja. Monipuolinen metalliletku-, paljetasain- ja putkistotuotevalikoimamme soveltuu moneen käyttöön. Kemiallista ja mekaanista kulutusta sekä suuria lämpötilaeroja kestäviä tuotteitamme on käytetty lukemattomissa teollisuuskohteissa, myös vaativissa olosuhteissa. Toiminnassamme korostuu läheinen yhteistyö asiakkaidemme kanssa ja halu löytää parhaat ratkaisut yksilöllisiin tarpeisiin. Masino Industry Oy:n laatujärjestelmä on sertifioitu SFSEN ISO 9001:2015 -standardin mukaisesti. Sertifiointiin sisältyvä toiminta liittyy putkistokomponenttien markkinointiin ja tuotteiden asennus-, huolto- sekä logistiikkatoimintoihin. Myös Masino Industry Oy:n tuotanto on toiminut ISO standardin täyttävän laatujärjestelmän mukaisesti vuodesta 1994 alkaen. Yrityksen ISO 9001:2015 ja myös ISO :2005 -standardien mukaan sertifioitu laatujärjestelmä kattaa tuotteiden suunnittelun ja valmistuksen painelaitedirektiivin 2014/68/EU H-moduulin mukaisesti. Ylöjärven tehtaalla hitsattavat letkuasennelmat on testattu standardin ISO mukaisesti. Masino Industryllä on myös ISO 14001:2005 sekä OHSAS 18001:2007 -sertifikaatit. Ylöjärvellä sijaitseva tuotantoyksikkömme vastaa vaativaan teollisuuskäyttöön soveltuvien paljetasaimien, letkuasennelmien ja joustoliittimien valmistamisesta. Masino-tuotteet tunnetaan laadustaan ja tuotannosta suuri osa suuntautuu vientimarkkinoille. Masino Industry Oy on osa Masino Group -yritysryhmää, joka on lähes 60 vuoden ajan palvellut suomalaista teollisuutta laajalla tuotevalikoimallaan. Tuotteillamme on useiden kansainvälisten luokituslaitosten tai viranomaistahojen hyväksynnät. Lisäksi metallipaljetasaimille ja metalliletkuille voidaan hankkia tapauskohtaisia luokituslaitosten hyväksyntöjä. Masinolla on yksittäisiä tyyppihyväksyntöjä mm. seuraavilta luokituslaitoksilta: 3 Sertifikaatin numero: AQ-FIN-FINAS Alkuperäinen sertifikaatti myönnetty: 11. toukokuuta kesäkuuta 2017 Voimassaoloaika: 02. kesäkuuta toukokuuta 2019 Täten todistetaan, että Masino Industry Oy täyttää seuraavien johtamisjärjestelmästandardien vaatimukset: ISO 9001:2015/ ISO :2005 Tämä sertifikaatti on voimassa seuraavassa laajuudessa: Ylöjärvi: Paljetasainten ja metalliletkuasennelmien suunnittelu, tuotekehitys sekä valmistus. ISO :2005 toiminnan laajuus määritelty liitteessä. Vantaa: Paljetasainten ja metalliletkuasennelmien markkinointi ja myynti. Sertifikaatin myöntänyt: DNV GL Business Assurance Finland Oy Ab Paikka ja aika: Espoo, 02. kesäkuuta 2017 Kimmo Haarala Johdon edustaja Sertifikaatin voimassaolo edellyttää sertifointisopimuksen ehtojen täyttämistä. Akkreditoitu yksikkö: DNV GL BUSINESS ASSURANCE FINLAND OY AB, Keilasatama 5, Espoo, Finland. TEL: assurance.dnvgl.com Sertifikaatin numero: AHSO-FIN-FINAS Alkuperäinen sertifikaatti myönnetty: 02. kesäkuuta 2017 Voimassaoloaika: 02. kesäkuuta kesäkuuta 2020 Täten todistetaan, että Masino Industry Oy täyttää seuraavan johtamisjärjestelmästandardin vaatimukset: OHSAS 18001:2007 Tämä sertifikaatti on voimassa seuraavassa laajuudessa: Ylöjärvi: Paljetasainten ja metalliletkuasennelmien suunnittelu, tuotekehitys sekä valmistus. Vantaa: Paljetasainten ja metalliletkuasennelmien markkinointi ja myynti. Paikka ja aika: Espoo, 02. kesäkuuta 2017 Sertifikaatin myöntänyt: DNV GL Business Assurance Finland Oy Ab Kimmo Haarala Johdon edustaja Sertifikaatin voimassaolo edellyttää sertifointisopimuksen ehtojen täyttämistä. Akkreditoitu yksikkö: DNV GL BUSINESS ASSURANCE FINLAND OY AB, Keilasatama 5, Espoo, Finland. TEL: assurance.dnvgl.com 4 1 Esimerkkejä sovelluksista: Vakiovoimakannattimet voimalaitoksen putkistoissa, Alholmens Kraft, Pietarsaari (1). Vuosaari-tunnelissa Masino-metallipaljetasaimet (2). Tekstiilipaljetasain asennettuna savukaasukanavaan (3). Masino Industry Oy:n patentoima painebalansoitu paljerakenne turbiinin höyrylinjassa (4). 2 Masino-yhtiöt Asiakkuudesta kumppanuuteen Toimipisteemme Vantaalla ja Ylöjärvellä. Masino Industry Oy:n tehdasrakennuksen laajennus valmistui kesällä 2014.

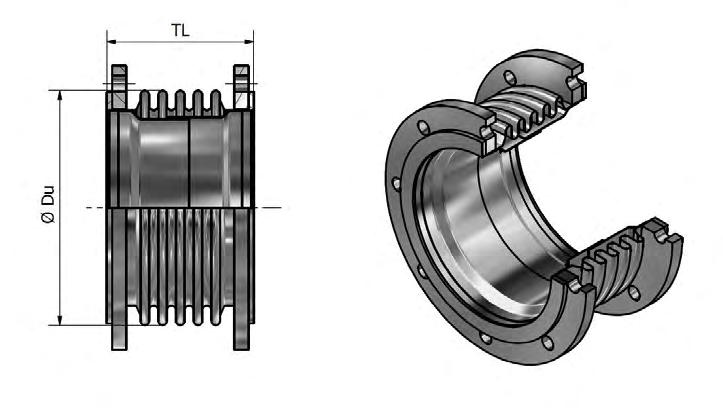

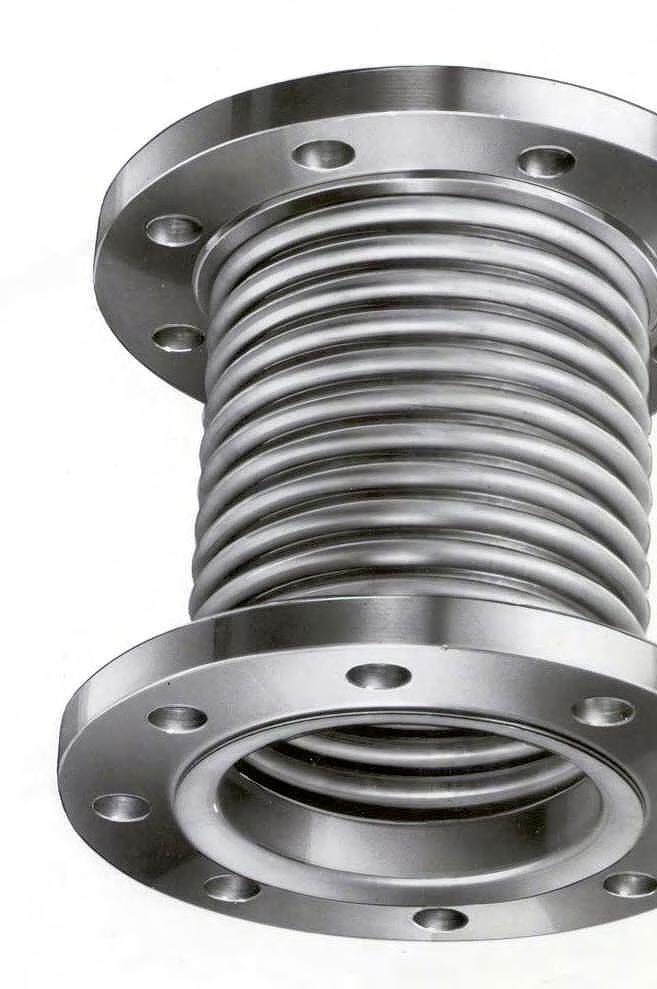

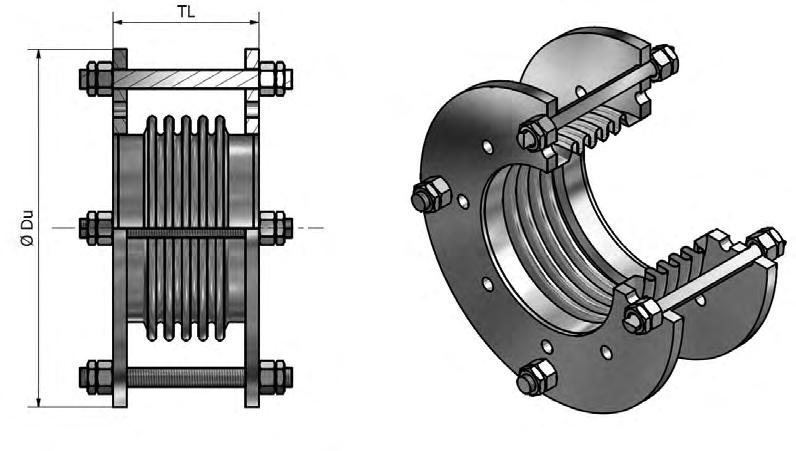

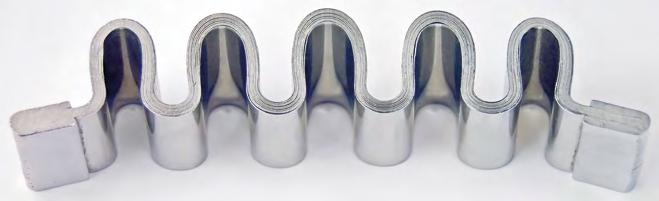

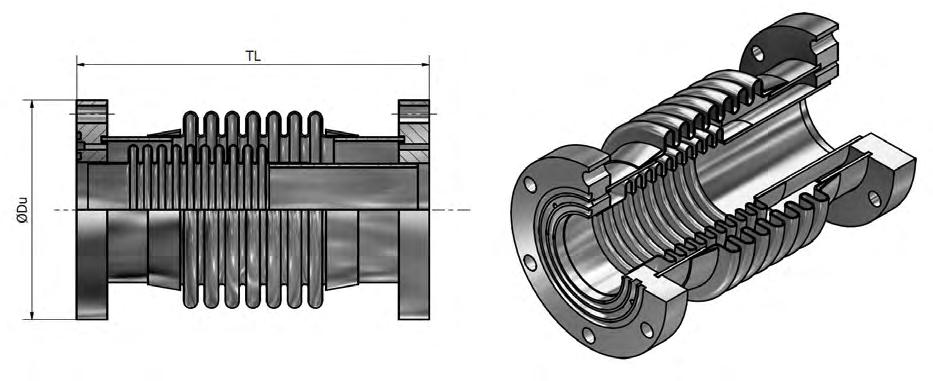

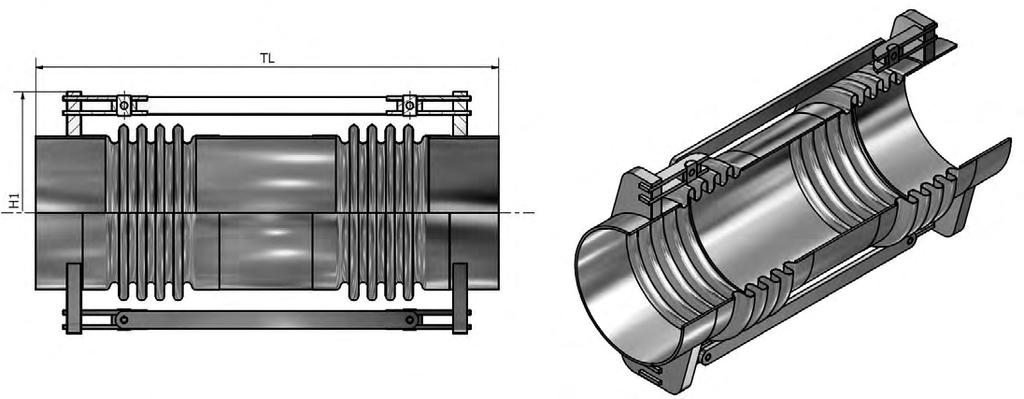

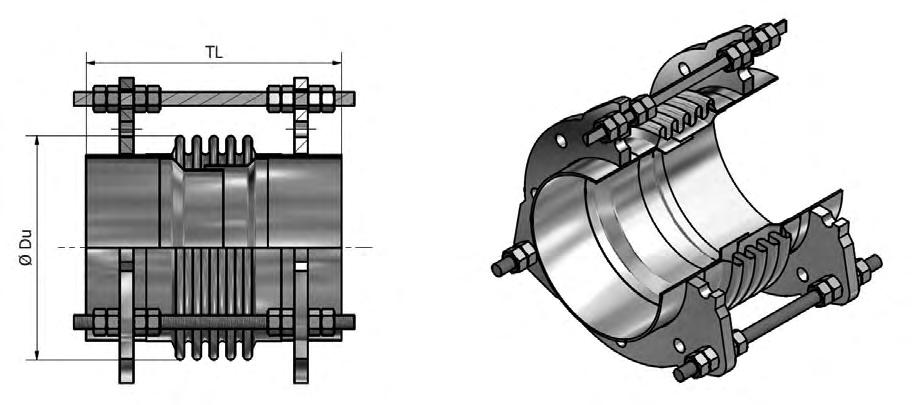

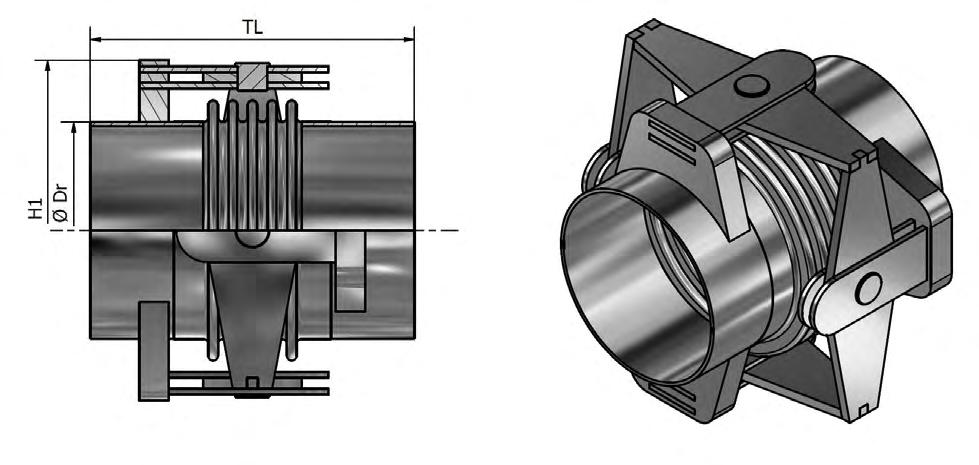

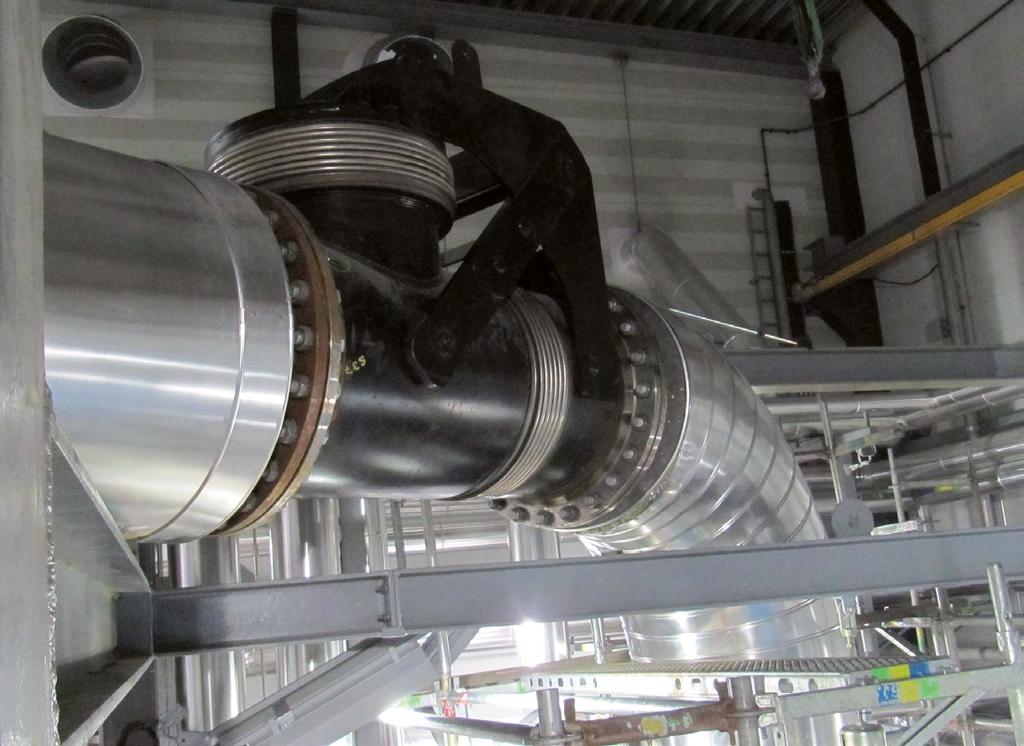

3 Metallipaljetasaimet Metallipaljetasaimet Metallipaljetasaimet valmistetaan mittatilaustyönä asiakkaiden käyttötarpeiden mukaisiksi. Tarkoin testatuilla paljetasaimilla kompensoidaan mm. putkistoissa tapahtuvia lämpöliikkeitä, mekaanista värähtelyä ja äänenkulkua. Käyttökohteita ovat mm. kaukolämpöverkkojen ja prosessiteollisuuden putkistot, laivat ja voimalaitokset. PRFV Paljetasain vetotangoilla laipoin Yleensä lateraalijoustoon missä tahansa tasossa, mutta myös aksiaalinen puristus tarvittaessa mah dollinen. Monikerroksinen paljerakenne PRRA Paljetasain hitsauspäin PRRN-1 (PRFN-1) Nivelpaljetasain putkipäin Ainoastaan yhdessä tasossa tapahtuvaan kulmajoustoon. (PRFN-1 kuten PRRN-1, mutta laipallisena.) PRFI (PRFU) Paljetasain irtolaipoin PRRN-2 (PRFN-2) Kaksiosainen nivelpaljetasain putkipäin Yleensä yhdessä tasossa tapahtuvaan lateraalijoustoon, mutta mahdollinen myös suureen kulmajoustoon yhdessä tasossa. (PRFN-2 kuten PRRN-2, mutta laipallisena.) PRFA Paljetasain kiintolaipoin PRRL (PRFL) Kaksiosainen nivelpaljetasain kardaaninivelillä putkipäin Lateraalijoustoon missä tahansa tasossa. (PRFL kuten PRRL, mutta laipallisena.) PRRO Paljetasain ohjausputkella Ainoastaan aksiaalijoustoon. Voidaan varustaa myös pituudenrajoittimilla. PRPB Painebalansoitu paljetasain PRRC (PRFC) Kardaanipaljetasain putkipäin Ainoastaan kulmajoustoon missä tahansa tasossa. (PRFC kuten PRRC, mutta laipallisena.) Aksiaali- ja/tai lateraalijoustoon. Poistaa paineesta johtuvan putkien tukiin kohdistuvan kuormituksen. Ainoiksi rasituksiksi jäävät paljetasainten jousivaki oiden suuruinen voima sekä lateraaliliikkeessä lisäk si nivelten kitkasta aiheutuvat voimat. Lähtevät put ket voivat olla joko yhdensuuntaiset tai 90 kulmas sa toisiinsa nähden. KAKSOISRAKENNE PRRV Paljetasain vetotangoilla putkipäin Yleensä lateraalijoustoon missä tahansa tasossa, mutta myös aksiaalinen puristus tarvittaessa mahdollinen. Suurta varmuutta vaativiin erityiskohteisiin on mahdollista tehdä rakenne, jossa on sisäkkäin kaksi paljetta. Käytetään mm. LNG-putkistoissa.

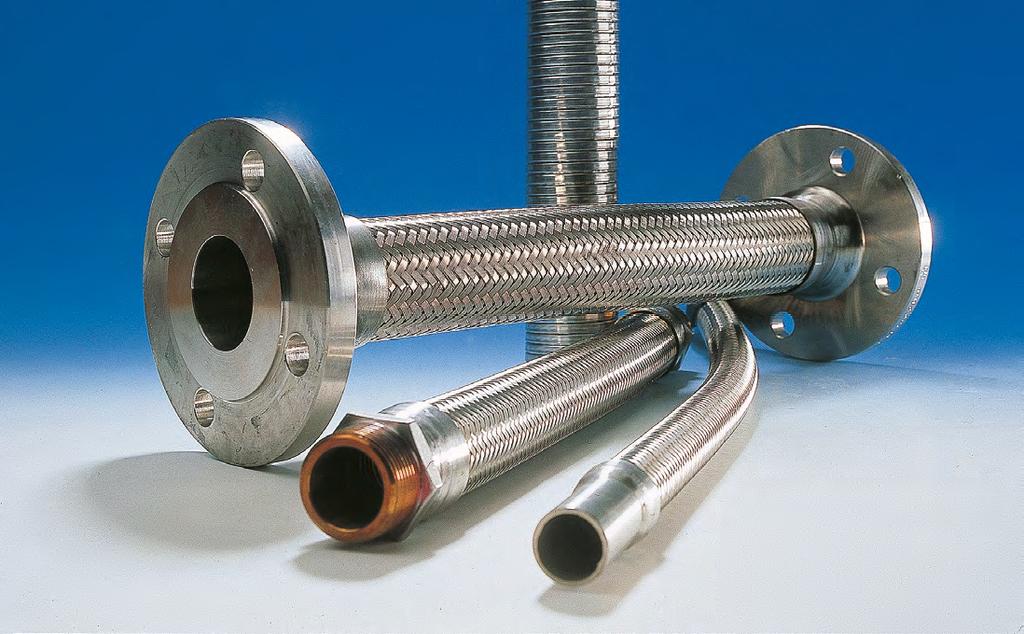

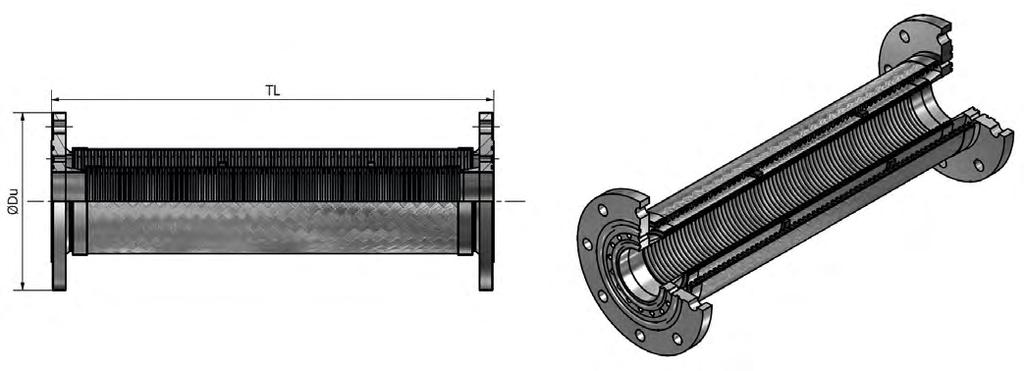

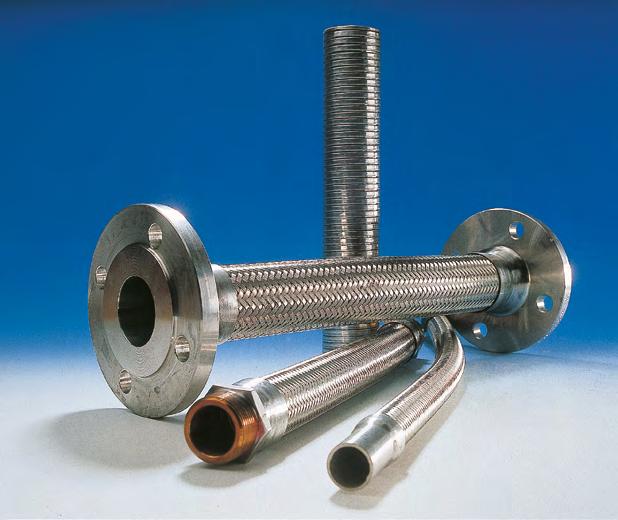

4 Metalliletkut Muut putkistotuotteet Metalliletkuasennelmat valmistetaan tuotantoyksikössämme Ylöjärvellä. Tuotteita käytetään mm. höyry-, lauhde-, kaasu-, öljy- ja kemikaaliputkistoihin ja ne kestävät mm. kemiallista ja mekaanista kulutusta sekä suuria lämpötilaeroja. Letkut testataan tarkoin ja niillä on lukuisia tyyppihyväksyntöjä eri luokituslaitoksilta. Hydra-metallipaljetasaimet Tuotetta käytetään mm. lämpöliikkeiden, mekaanisen värähtelyn ja äänenkulun kompensointiin höyry-, lauhde-, kaasu-, öljy- ja kemikaaliputkistoissa. LETKUTYYPPI RS 331 (... DN 100 ) LETKUTYYPPI RS 330 (DN ) Keskiraskas rakenne, normaalipoimu LETKUTYYPPI RS 531 (... DN 16) LETKUTYYPPI RS 430 (DN 20...) Raskas rakenne, normaalipoimu Masino-joustoliittimet Tuotteet kestävät kemiallista ja mekaanista kulutusta sekä suuria lämpötila- ja paine-eroja. Joustoliittimien materiaalina ovat mm. erilaiset kuitukangasyhdisteet, Hypalon, Viton, EPDM ja PTFE. Tuote soveltuu kaasu-, ilma-, kemikaali-, happo-, öljy- ja otsoniputkistoihin. Masino-kumipaljetasaimet Masino-kumipaljetasaimia käytetään mm. laajenemisliikkeiden kompensointiin, tärinän, melun ja värinän vaimennukseen sekä rakennuksen liikkuessa syntyvien asennuspoikkeamien tasaukseen aksiaali- ja lateraalisuunnassa. Käyttökohteita ovat mm. voimalaitosten ja muiden isojen laitosten jäähdytysvesiputkistot, suolanpoistolaitokset, juomavesijohdot, laivanrakennus, pumput, turbiinit ja säiliöt. Rakenne: Poimutettu kokometalliletku valmistettuna puskusaumahitsatusta putkesta Hydra-kannatinjärjestelmä Poimu: Ruostumaton austeniittiteräs ja tarvittaessa myös muut materiaalit Punos: Materiaali , tarvittaessa myös materiaali Liitososat: Laipat, kierreliitokset, hitsauspäät ja muut markkinoilla olevat Koot: RS 331 / RS 330: DN RS 531 / RS 430: DN Paineenkesto: Lämmönsieto: -270 C C RS 331 / RS 330: max 150 bar (riippuen koosta ja käyttölämpötilasta) RS 531 / RS 430: max 250 bar (riippuen koosta ja käyttölämpötilasta) Hydra-kannatinjärjestelmä on suunniteltu putkistojen ja kattiloiden kannatuksiin erilaisissa teollisuuskohteissa. Näiden vakiovoimakannattimien käyttöön liittyy oleellisesti Flexpertelaskentaohjelma. Ilma-, linssi- ja savukanavapalkeet Käytetään voimalaitosten ilma- ja savukanavissa lämpöliikkeiden kompensointiin. Tehdään mittatilaustyönä kanavakoon mukaan. Useita materiaalivaihtoehtoja. KAKSOISRAKENNE Suurta varmuutta vaativiin erityiskohteisiin on mahdollista tehdä rakenne, jossa on sisäkkäin kaksi letkua. Käytetään mm. LNG-putkistoissa.

5 P M A S I N O G R O U P Lupaamme - joustavan palvelun - luotettavan toiminnan - kokeneet alan ammattilaiset - suomalaisen perheyhtiön jatkuvuuden MASINO-YHTIÖT ASIAKKUUDESTA KUMPPANUUTEEN Masino Industry Oy (myynti) Puh industry@masino.fi Masino Industry Oy (tuotanto) Puh industry@masino.fi
