TUOTELUETTELO 2010 MASINO-METALLILETKUT

Koko: px
Aloita esitys sivulta:

Download "TUOTELUETTELO 2010 MASINO-METALLILETKUT"

Transkriptio

1 TUOTELUETTELO 2010 MASINO-METALLILETKUT

2

3

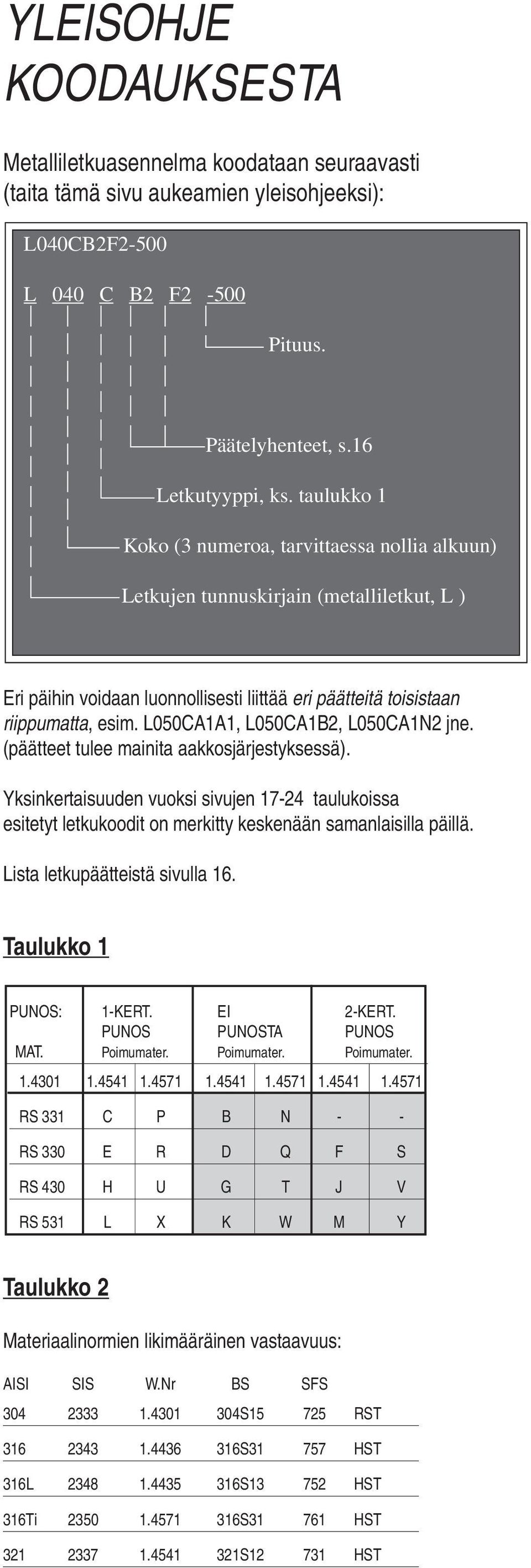

4 YLEISOHJE KOODAUKSESTA Metalliletkuasennelma koodataan seuraavasti (taita tämä sivu aukeamien yleisohjeeksi): L040CB2F2-500 L 040 C B2 F2-500 Pituus. Päätelyhenteet, s.16 Letkutyyppi, ks. taulukko 1 Koko (3 numeroa, tarvittaessa nollia alkuun) Letkujen tunnuskirjain (metalliletkut, L ) Eri päihin voidaan luonnollisesti liittää eri päätteitä toisistaan riippumatta, esim. L050CA1A1, L050CA1B2, L050CA1N2 jne. (päätteet tulee mainita aakkosjärjestyksessä). Yksinkertaisuuden vuoksi sivujen taulukoissa esitetyt letkukoodit on merkitty keskenään samanlaisilla päillä. Lista letkupäätteistä sivulla 16. Taulukko 1 PUNOS: 1-KERT. EI 2-KERT. PUNOS PUNOSTA PUNOS MAT. Poimumater. Poimumater. Poimumater RS 331 C P B N - - RS 330 E R D Q F S RS 430 H U G T J V RS 531 L X K W M Y Taulukko 2 Materiaalinormien likimääräinen vastaavuus: AISI SIS W.Nr BS SFS S RST S HST 316L S HST 316Ti S HST S HST

5 MASINO-METALLILETKUT Sisällysluettelo Sivu Prosperon laatujärjestelmä... 4 Luokitukset... 4 Peruskäsitteitä... 5 Asennusohjeita... 7 Laskukaavoja Letkutyyppi RS 331/ Letkutyyppi RS 531/ Letkupäätteiden lyhennemerkinnät Irtolaipalliset letkut Irto- ja kiintolaipalliset letkut Kiintolaipalliset letkut Letkut kierreliittimin Letkut putkipäin Varastoletkuasennelmat Muita letkuja

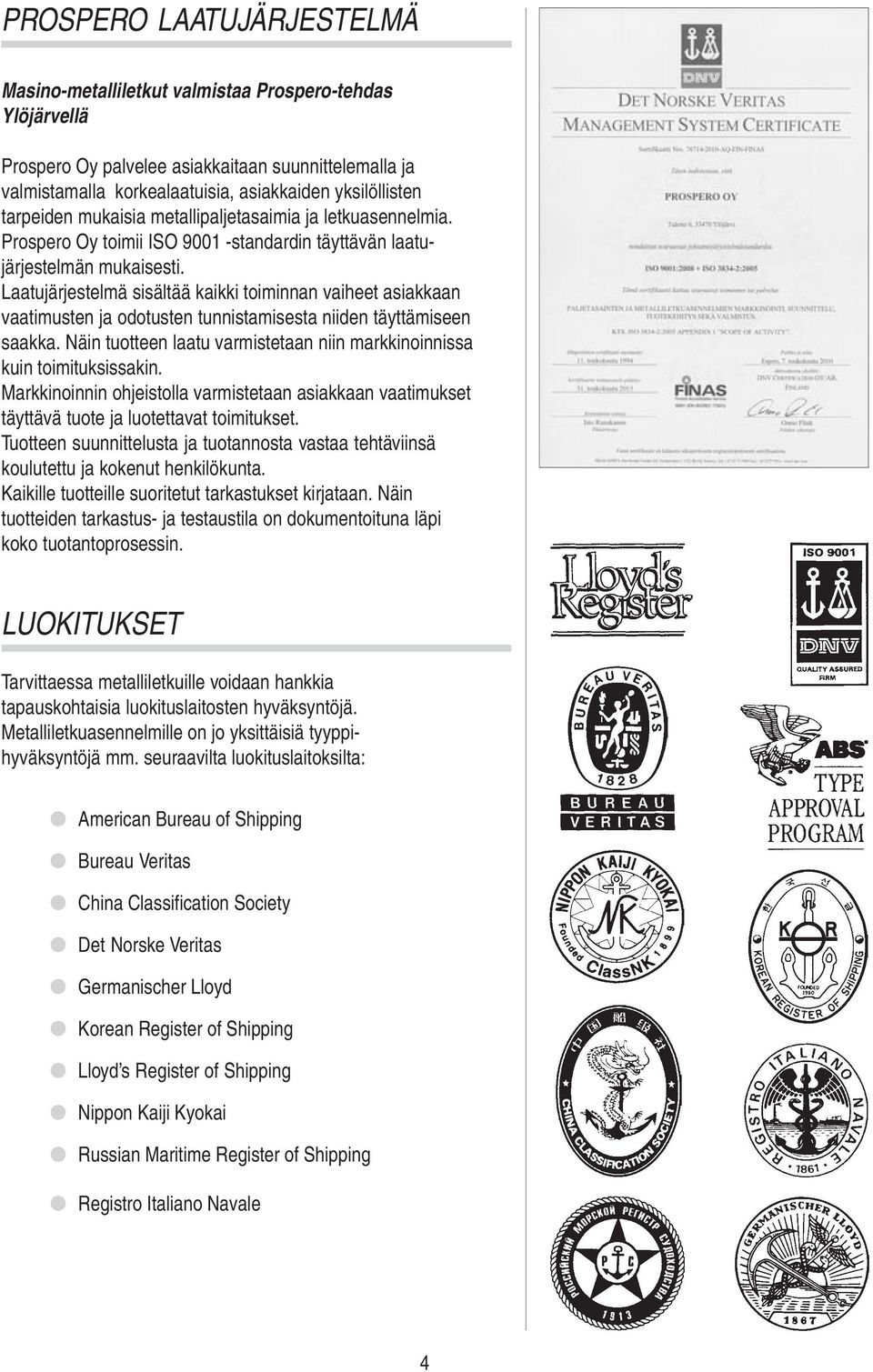

6 PROSPERO LAATUJÄRJESTELMÄ Masino-metalliletkut valmistaa Prospero-tehdas Ylöjärvellä Prospero Oy palvelee asiakkaitaan suunnittelemalla ja valmistamalla korkealaatuisia, asiakkaiden yksilöllisten tarpeiden mukaisia metallipaljetasaimia ja letkuasennelmia. Prospero Oy toimii ISO standardin täyttävän laatujärjestelmän mukaisesti. Laatujärjestelmä sisältää kaikki toiminnan vaiheet asiakkaan vaatimusten ja odotusten tunnistamisesta niiden täyttämiseen saakka. Näin tuotteen laatu varmistetaan niin markkinoinnissa kuin toimituksissakin. Markkinoinnin ohjeistolla varmistetaan asiakkaan vaatimukset täyttävä tuote ja luotettavat toimitukset. Tuotteen suunnittelusta ja tuotannosta vastaa tehtäviinsä koulutettu ja kokenut henkilökunta. Kaikille tuotteille suoritetut tarkastukset kirjataan. Näin tuotteiden tarkastus- ja testaustila on dokumentoituna läpi koko tuotantoprosessin. LUOKITUKSET Tarvittaessa metalliletkuille voidaan hankkia tapauskohtaisia luokituslaitosten hyväksyntöjä. Metalliletkuasennelmille on jo yksittäisiä tyyppihyväksyntöjä mm. seuraavilta luokituslaitoksilta: American Bureau of Shipping Bureau Veritas China Classification Society Det Norske Veritas Germanischer Lloyd Korean Register of Shipping Lloyd s Register of Shipping Nippon Kaiji Kyokai Russian Maritime Register of Shipping Registro Italiano Navale 4

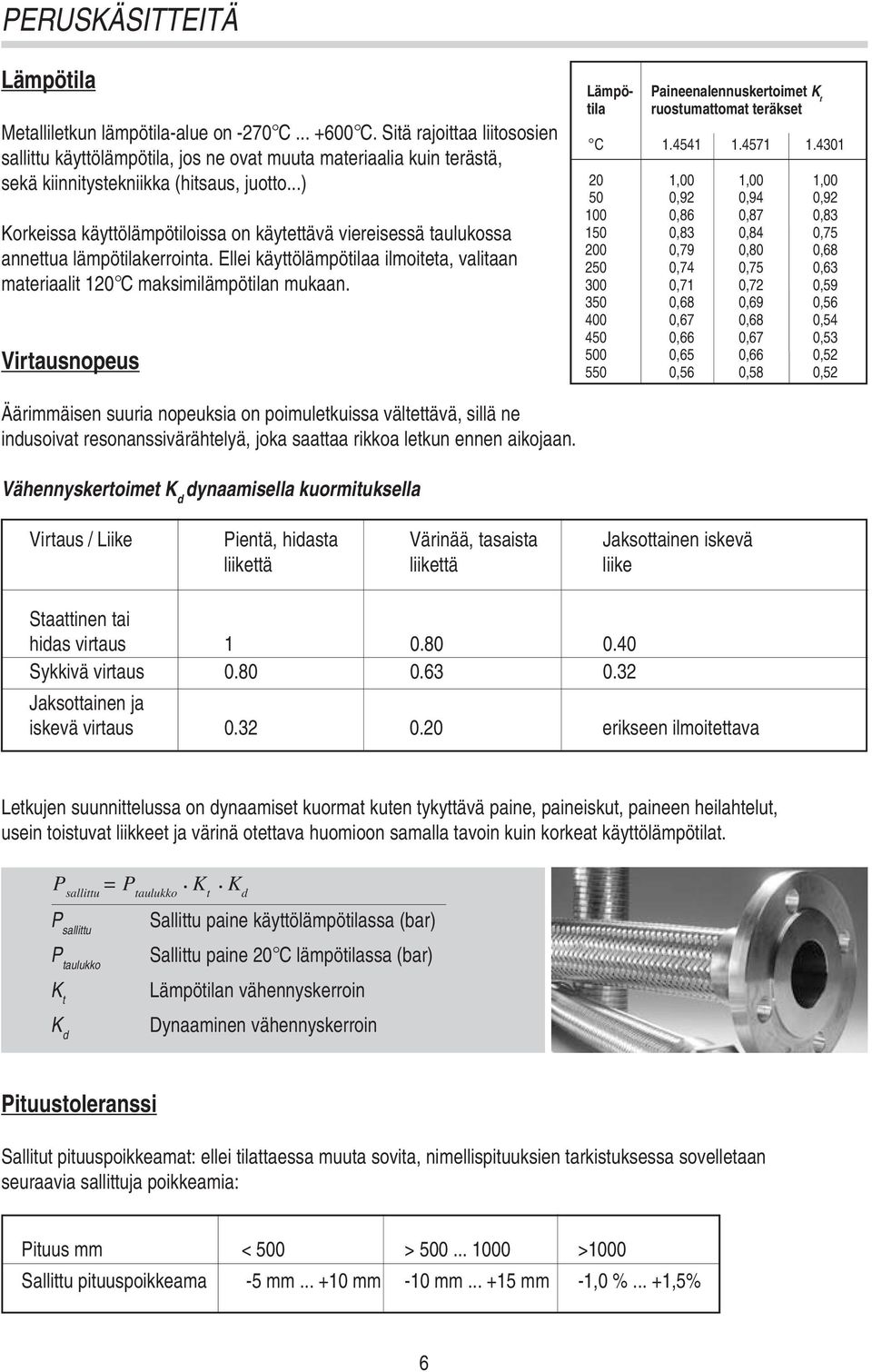

7 PERUSKÄSITTEITÄ Taivutussäde Letkukaaren säde letkun akselin suhteen on pitkälle riippuvainen käyttöolosuhteista, kuten paineen määrästä ja laadusta, liiketyypistä ja toistumistiheydestä sekä käyttölämpötilan korkeudesta ja kestosta. Nimellistaivutussäde: Taulukoissa annetuille toistuvan liikkeen dynaamisilla taivutussäteillä r n saadaan 180 kaarella pystyasennossa, 20 C lämpötilassa, nimellispaineella ja oikein asennettuna käyttöiäksi keskimäärin joustoa. Suurempiin kuormituslukuihin päästään alentamalla nimellispainetta ja/tai suurentamalla nimellistaivutussädettä. Nimellistaivutussädettä pienennettäessä kuormitusluku vastaavasti pienenee. Minimitaivutussäde: staattinen taivutussäde pienimmällä letkukaarella, johon poimuletkun voi turvallisesti taivuttaa. Tällainen taivutus ei saa olla toistuvaa, vaan tulee kysymykseen ainoastaan staattisessa kuormituksessa, (esim. asennuksen epätarkkuuden tasaaminen). Sallittua minimitaivutussädettä ei saa alittaa. Minimitaivutussäde riippuu paineesta, lämpötilasta ja vaaditusta kuormitusluvusta. Arvot löytyvät valitun letkutyypin teknisistä tiedoista. Paineet Rikkoutumispaine on aina vähintään kolminkertainen taulukon paineeseen verrattuna. Nimellispaine (PN): suurin sallittu staattinen käyttöpaine 20 C lämpötilassa. Sallittu käyttöpaine: sisäpuolinen paine, jolla metalliletkua voidaan jatkuvassa käytössä kuormittaa. 20 C lämpötilassa ja hydrostaattisessa kuormituksessa sallittu käyttöpaine on nimellispaineen suuruinen. Muunlaisissa käyttöolosuhteissa, esim. korkeammissa käyttölämpötiloissa, sykäyksittäisessä tai vaihtelevassa kuormituksessa, paineen vaihdellessa tms. sallitut käyttöpaineet ovat pienempiä. Koestuspaine: koestuspaine on 1,3 x käyttöpaine, ellei korkeampaa koestuspainetta ole vaadittu. Ellei käyttöpaineesta ole ilmoitettu mitään, letkuasennelmille tehdään vain tiiveyskoe. Punos Punoksella varmistetaan taulukoissa annetut nimellispaineet. Mekaanisesti tai syöpymällä vaurioituva punos heikentää välittömästi letkun paineenkestävyyttä. 5

8 PERUSKÄSITTEITÄ Lämpötila Metalliletkun lämpötila-alue on -270 C C. Sitä rajoittaa liitososien sallittu käyttölämpötila, jos ne ovat muuta materiaalia kuin terästä, sekä kiinnitystekniikka (hitsaus, juotto...) Korkeissa käyttölämpötiloissa on käytettävä viereisessä taulukossa annettua lämpötilakerrointa. Ellei käyttölämpötilaa ilmoiteta, valitaan materiaalit 120 C maksimilämpötilan mukaan. Virtausnopeus Lämpötila Paineenalennuskertoimet K t ruostumattomat teräkset C ,00 1,00 1, ,92 0,94 0, ,86 0,87 0, ,83 0,84 0, ,79 0,80 0, ,74 0,75 0, ,71 0,72 0, ,68 0,69 0, ,67 0,68 0, ,66 0,67 0, ,65 0,66 0, ,56 0,58 0,52 Äärimmäisen suuria nopeuksia on poimuletkuissa vältettävä, sillä ne indusoivat resonanssivärähtelyä, joka saattaa rikkoa letkun ennen aikojaan. Vähennyskertoimet K d dynaamisella kuormituksella Virtaus / Liike Pientä, hidasta Värinää, tasaista Jaksottainen iskevä liikettä liikettä liike Staattinen tai hidas virtaus Sykkivä virtaus Jaksottainen ja iskevä virtaus erikseen ilmoitettava Letkujen suunnittelussa on dynaamiset kuormat kuten tykyttävä paine, paineiskut, paineen heilahtelut, usein toistuvat liikkeet ja värinä otettava huomioon samalla tavoin kuin korkeat käyttölämpötilat. P sallittu = P taulukko K t K d P sallittu P taulukko K t K d Sallittu paine käyttölämpötilassa (bar) Sallittu paine 20 C lämpötilassa (bar) Lämpötilan vähennyskerroin Dynaaminen vähennyskerroin Pituustoleranssi Sallitut pituuspoikkeamat: ellei tilattaessa muuta sovita, nimellispituuksien tarkistuksessa sovelletaan seuraavia sallittuja poikkeamia: Pituus mm < 500 > >1000 Sallittu pituuspoikkeama -5 mm mm -10 mm mm -1,0 %... +1,5% 6

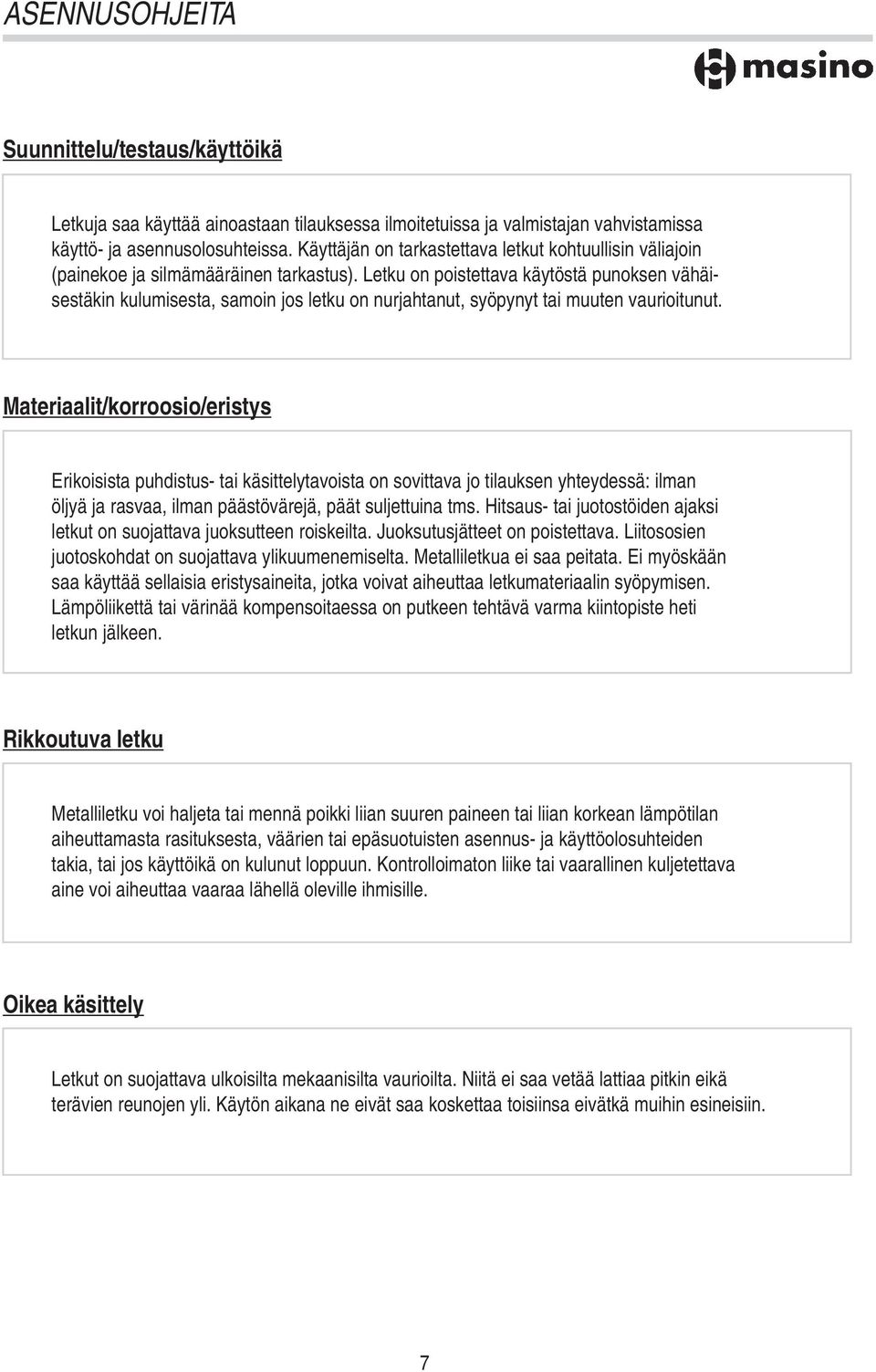

9 ASENNUSOHJEITA Suunnittelu/testaus/käyttöikä Letkuja saa käyttää ainoastaan tilauksessa ilmoitetuissa ja valmistajan vahvistamissa käyttö- ja asennusolosuhteissa. Käyttäjän on tarkastettava letkut kohtuullisin väliajoin (painekoe ja silmämääräinen tarkastus). Letku on poistettava käytöstä punoksen vähäisestäkin kulumisesta, samoin jos letku on nurjahtanut, syöpynyt tai muuten vaurioitunut. Materiaalit/korroosio/eristys Erikoisista puhdistus- tai käsittelytavoista on sovittava jo tilauksen yhteydessä: ilman öljyä ja rasvaa, ilman päästövärejä, päät suljettuina tms. Hitsaus- tai juotostöiden ajaksi letkut on suojattava juoksutteen roiskeilta. Juoksutusjätteet on poistettava. Liitososien juotoskohdat on suojattava ylikuumenemiselta. Metalliletkua ei saa peitata. Ei myöskään saa käyttää sellaisia eristysaineita, jotka voivat aiheuttaa letkumateriaalin syöpymisen. Lämpöliikettä tai värinää kompensoitaessa on putkeen tehtävä varma kiintopiste heti letkun jälkeen. Rikkoutuva letku Metalliletku voi haljeta tai mennä poikki liian suuren paineen tai liian korkean lämpötilan aiheuttamasta rasituksesta, väärien tai epäsuotuisten asennus- ja käyttöolosuhteiden takia, tai jos käyttöikä on kulunut loppuun. Kontrolloimaton liike tai vaarallinen kuljetettava aine voi aiheuttaa vaaraa lähellä oleville ihmisille. Oikea käsittely Letkut on suojattava ulkoisilta mekaanisilta vaurioilta. Niitä ei saa vetää lattiaa pitkin eikä terävien reunojen yli. Käytön aikana ne eivät saa koskettaa toisiinsa eivätkä muihin esineisiin. 7

10 ASENNUSOHJEITA Vääntörasituksen välttäminen Letkua asennettaessa ensin toinen pää kiristetään ja toinen pää kiinnitetään vain väljästi. Tämän jälkeen tehdään tyhjällä letkulla pari kolme kertaa letkun aiottu liike niin, että letku pääsee vapaasti suoristumaan kierteestä. Vasta sen jälkeen kiristetään liitos. Ruuvattaessa on ehdottomasti pidettävä toisella avaimella vastaan. Liitososien valinnassa on huomattava, että ainakin toisen letkunpään on päästävä pyörimään. Esimerkki 1 Letkuliitos tehdään siten, ettei siihen kohdistu vääntöä. Pyörivissä kierreliitoksissa on samalla pidettävä toisella avaimella (tai tarvittaessa putkipihdeillä) vastaan. Esimerkki kaarelle asennettassa letkunpäiden neutraali alue on jätettävä riittävän pitkäksi. Esimerkki 3 Jäykillä putkikaarilla estetään liian jyrkät taipeet heti liitoskohdan jälkeen. Tässäkin on huomioitava pienin sallittu taivutussäde. Esimerkki 4 Liikesuunnan on oltava letkun akselin tasossa. Näin vältetään vääntörasitus. Esimerkki 5 Liikesuunta on letkukaaren kanssa samassa tasossa. Näin vältetään vääntöjännitys. Esimerkki 6 Taivutusrasituksen vaihtelu ja liian jyrkät mutkat heti liitoskohdan jälkeen vältetään käyttämällä jäykkiä putkikaaria. Esimerkki 7 Letku asennetaan niin, ettei letku liikkeen ääriasennossakaan kosketa seinään. 8

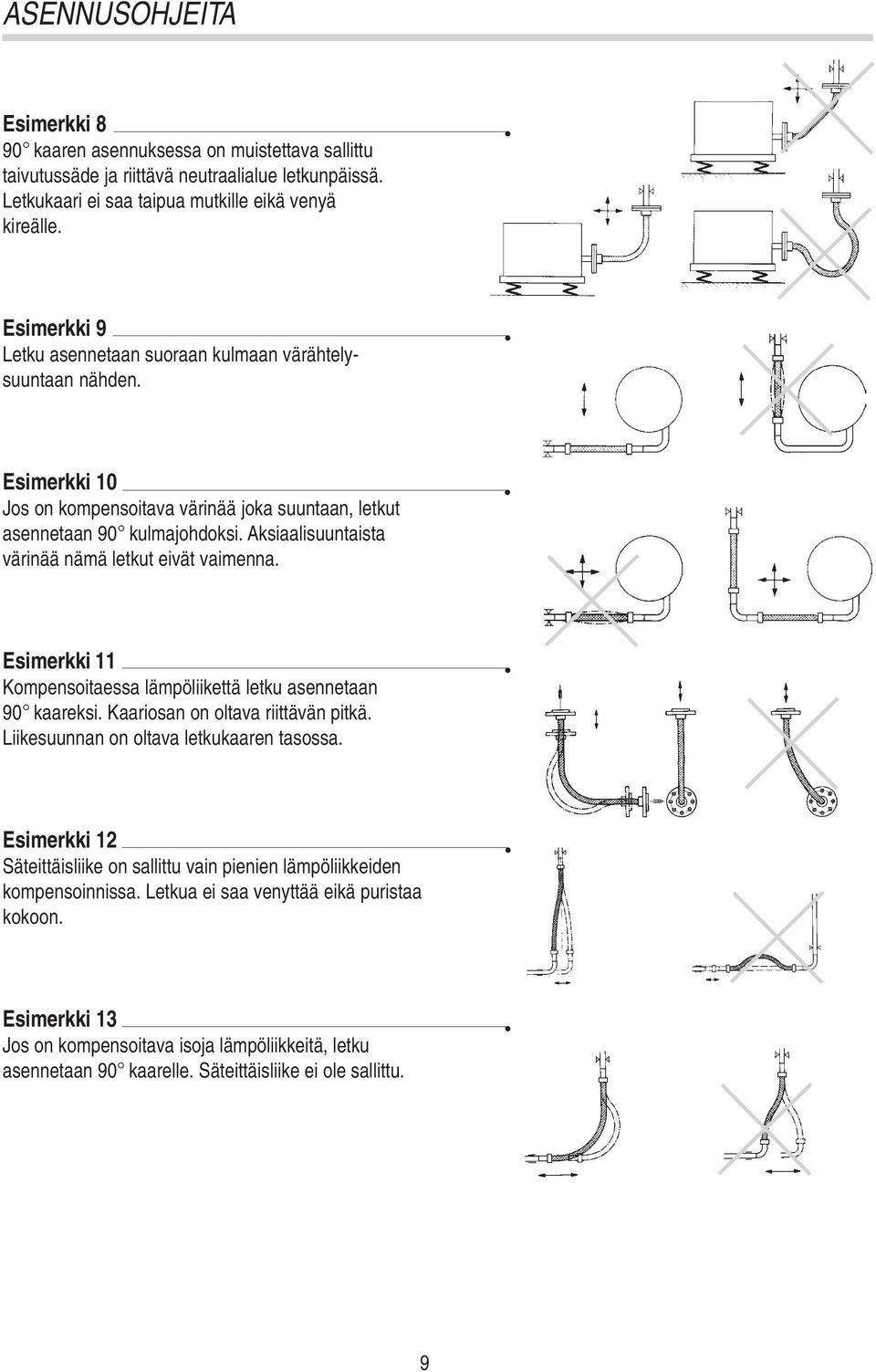

11 ASENNUSOHJEITA Esimerkki 8 90 kaaren asennuksessa on muistettava sallittu taivutussäde ja riittävä neutraalialue letkunpäissä. Letkukaari ei saa taipua mutkille eikä venyä kireälle. Esimerkki 9 Letku asennetaan suoraan kulmaan värähtelysuuntaan nähden. Esimerkki 10 Jos on kompensoitava värinää joka suuntaan, letkut asennetaan 90 kulmajohdoksi. Aksiaalisuuntaista värinää nämä letkut eivät vaimenna. Esimerkki 11 Kompensoitaessa lämpöliikettä letku asennetaan 90 kaareksi. Kaariosan on oltava riittävän pitkä. Liikesuunnan on oltava letkukaaren tasossa. Esimerkki 12 Säteittäisliike on sallittu vain pienien lämpöliikkeiden kompensoinnissa. Letkua ei saa venyttää eikä puristaa kokoon. Esimerkki 13 Jos on kompensoitava isoja lämpöliikkeitä, letku asennetaan 90 kaarelle. Säteittäisliike ei ole sallittu. 9

12 LASKUKAAVOJA Seuraavassa on muutamia laskukaavoja esimerkkeineen letkuasennelmien mitoituksen helpottamiseksi. Toistuvan liikkeen vaimennus Metalliletkuasennelman laskenta 180 asteen kulmaan taivutettuna (suuri liike ja pieni taajuus). Pystyliike 180 taivutettuna. NL = 4 r + s/2 + 2 l h1 = 1.43 r + s/2 + l h2 = 1.43 r + l Esimerkki Teräspunosletku kartioliittimin RS 331S12 DN 25 r =190 mm s = 320 mm r = Taivutussäde (mm) (arvot sivulta 13) l = Päätteiden pituus l = 88 mm NL = 4 x 190 mm mm/2 + 2 x 88 mm = 1096 mm h 1 = maks. korkeus 180 taivutettuna e = Päätteiden välinen etäisyys e = 2 x 190mm = 380 mm h 2 = min. korkeus 180 taivutettuna s = Liikkeen suuruus NL = Nimellispituus 10

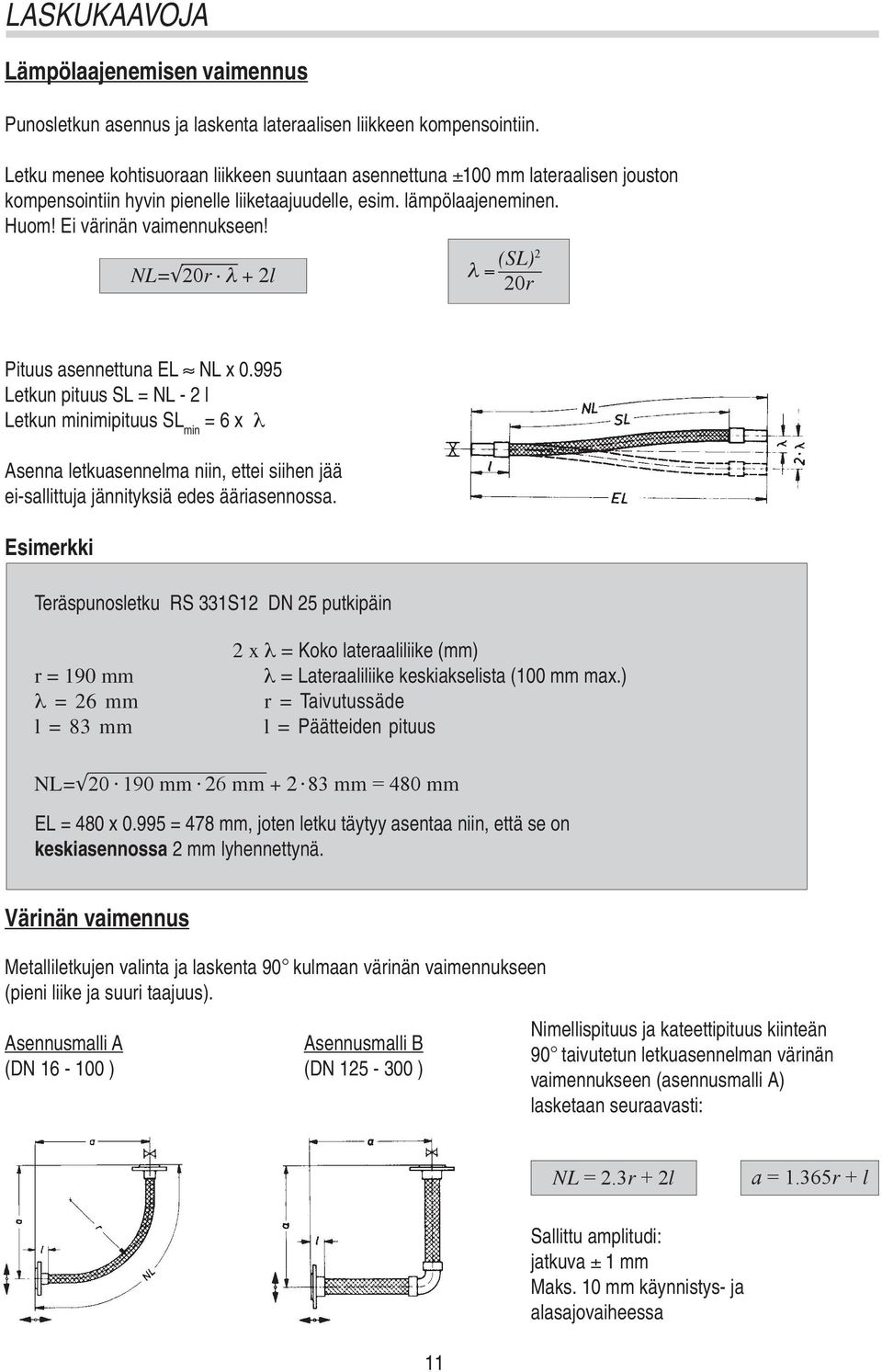

13 LASKUKAAVOJA Lämpölaajenemisen vaimennus Punosletkun asennus ja laskenta lateraalisen liikkeen kompensointiin. Letku menee kohtisuoraan liikkeen suuntaan asennettuna ±100 mm lateraalisen jouston kompensointiin hyvin pienelle liiketaajuudelle, esim. lämpölaajeneminen. Huom! Ei värinän vaimennukseen! NL= 20r λ + 2l λ = (SL)2 20r Pituus asennettuna EL NL x Letkun pituus SL = NL - 2 l Letkun minimipituus SL min = 6 x λ Asenna letkuasennelma niin, ettei siihen jää ei-sallittuja jännityksiä edes ääriasennossa. Esimerkki Teräspunosletku RS 331S12 DN 25 putkipäin r = 190 mm λ = 26 mm l = 83 mm 2 x λ = Koko lateraaliliike (mm) λ = Lateraaliliike keskiakselista (100 mm max.) r = Taivutussäde l = Päätteiden pituus NL= mm 26 mm mm = 480 mm EL = 480 x = 478 mm, joten letku täytyy asentaa niin, että se on keskiasennossa 2 mm lyhennettynä. Värinän vaimennus Metalliletkujen valinta ja laskenta 90 kulmaan värinän vaimennukseen (pieni liike ja suuri taajuus). Asennusmalli A Asennusmalli B (DN ) (DN ) Nimellispituus ja kateettipituus kiinteän 90 taivutetun letkuasennelman värinän vaimennukseen (asennusmalli A) lasketaan seuraavasti: NL = 2.3r + 2l a = 1.365r + l Sallittu amplitudi: jatkuva ± 1 mm Maks. 10 mm käynnistys- ja alasajovaiheessa 11

14 LETKUTYYPPI RS 331 (... DN 100 ), LETKUTYYPPI RS 330 (DN ) Metalliletkut keskiraskas rakenne, normaalipoimu Rakenne: Profiilin muoto: Raaka-aine: Poimutettu kokometalliletku valmistettuna puskusaumahitsatusta putkesta keskiraskas rakenne, normaalipoimu Ruostumaton austeniittiteräs , ja tarvittaessa myös materiaali DN DN 300 AISI 321 (vastaa materiaalia ) ja AISI 316 (vastaa materiaalia ) Punos: Materiaali , tarvittaessa myös mat Liitososat: Laipat, kierreliitokset, hitsauspäät Koot: DN 6... DN 300 Paineenkesto: Max 198 bar (riippuen koosta ja käyttölämpötilasta) Lämmönsieto: -270 C C Letkutyyppi: RS 331S00 ilman punosta RS 331S12 yksinkertainen punos RS 330S00 ilman punosta RS 330S12 yksinkertainen punos RS 330S42 yksinkertainen ristipunos RS 330S52 kaksinkertainen ristipunos 12

15 LETKUTYYPPI RS 331 (... DN 100), LETKUTYYPPI RS 330 (DN ) Metalliletkut, keskiraskas rakenne d1,d2,d3 Taivutussäde DN Tyyppi d1 d2, d3 toleranssi staattinen dynaaminen Pmax* Paino toim.pit. mm mm mm mm mm bar kg/m m max. 6 RS 331S00 6,2 9,7 +- 0, ,0 0, RS 331S12 6,2 10,8 +- 0, ,0 0, RS 331S00 8,3 12,3 +- 0, ,0 0, RS 331S12 8,3 13,7 +- 0, ,0 0, RS 331S00 10,2 14,3 +- 0, ,0 0, RS 331S12 10,2 15,7 +- 0, ,0 0, RS 331S00 12,2 16,8 +- 0, ,0 0, RS 331S12 12,2 18,2 +- 0, ,0 0, RS 331S00 16,2 21,7 +- 0, ,0 0, RS 331S12 16,2 23,3 +- 0, ,0 0, RS 331S00 20,2 26,7 +- 0, ,5 0, RS 331S12 20,2 28,3 +- 0, ,0 0, RS 331S00 25,5 32,2 +- 0, ,0 0, RS 331S12 25,5 34,2 +- 0, ,0 0, RS 331S00 34,2 41,0 +- 0, ,5 0, RS 331S12 34,2 43,0 +- 0, ,0 0, RS 331S00 40,1 49,7 +- 0, ,5 0, RS 331S12 40,1 52,0 +- 0, ,0 1, RS 331S00 50,4 60,3 +- 0, ,6 0, RS 331S12 50,4 62,6 +- 0, ,0 1, RS 331S00 65,3 78,0 +- 0, ,0 1, RS 331S12 65,3 81,2 +- 0, ,0 2, RS 331S00 80,2 94,8 +- 0, ,0 2, RS 331S12 80,2 98,0 +- 0, ,0 3, RS 331S00 100,0 116,2 +- 0, ,8 2, RS 331S12 100,0 119,4 +- 0, ,0 4, RS 330S00 126,2 145,0 +- 0, ,6 2, RS 330S12 126,2 148,2 +- 0, ,0 5, RS 330S00 151,6 171,0 +- 1, ,5 3, RS 330S12 151,6 174,2 +- 1, ,0 6, RS 330S42 151,6 174,8 +- 1, ,0 6, RS 330S52 151,6 178,8 +- 1, ,0 10, RS 330S00 200,1 227,0 +- 1, ,25 4,830 3,5 200 RS 330S12 200,1 232,5 +- 1, ,0 9,330 3,5 200 RS 330S42 200,1 238,0 +- 1, ,0 14,000 3,5 250 RS 330S00 250,3 280,3 +- 1, ,2 7,510 3,5 250 RS 330S42 250,3 286,0 +- 1, ,0 12,500 3,5 250 RS 330S52 250,3 291,5 +- 1, ,0 17,600 3,5 300 RS 330S00 300,3 333,1 +- 2, ,2 8,960 3,5 300 RS 330S42 300,3 338,7 +- 2, ,0 14,800 3,5 300 RS 330S52 300,3 344,7 +- 2, ,0 20,800 3,5 * = Pmax on sallittu paine 20 C lämpötilassa, ks. taulukko paineenvähennyskertoimista sivulta 6. 13

16 LETKUTYYPPI RS 531 (... DN 16), LETKUTYYPPI RS 430 (DN 20...) Metalliletkut raskas rakenne normaalipoimu Rakenne: Profiilin muoto: Raaka-aine: Poimutetttu kokometalliletku valmistettuna puskusaumahitsatusta putkesta raskas rakenne, normaalipoimu Ruostumaton austeniittiteräs , ja tarvittaessa myös materiaali DN DN 300 AISI 321 (vastaa materiaalia ) ja AISI 316 (vastaa materiaalia ) Punos: Materiaali , tarvittaessa myös mat Liitososat: Laipat, kierreliitokset, hitsauspäät Koot: DN 5... DN 300 Paineenkesto: Max 400 bar (riippuen koosta ja käyttölämpötilasta) Lämmönsieto: -270 C C Letkutyyppi: RS...S00 ilman punosta RS...S12 yksinkertainen punos RS...S22 kaksinkertainen punos RS...S42 yksinkertainen ristipunos RS...S52 kaksinkertainen ristipunos 14

17 LETKUTYYPPI RS 531 (... DN 16 ), LETKUTYYPPI RS 430 (DN ) Metalliletkut raskas rakenne normaalipoimu d1,d2,d3 Taivutussäde DN Tyyppi d1 d2, d3 toleranssi staattinen dynaaminen Pmax* Paino toim.pit. mm mm mm mm mm bar kg/m m max. 5 RS 531S00 5,3 9,1 +- 0, ,0 0, RS 531S12 5,3 10,2 +- 0, ,0 0, RS 531S22 5,3 11,3 +- 0, ,0 0, RS 531S00 6,0 10,1 +- 0, ,0 0, RS 531S12 6,0 11,5 +- 0, ,0 0, RS 531S22 6,0 12,9 +- 0, ,0 0, RS 531S00 8,0 12,8 +- 0, ,0 0, RS 531S12 8,0 14,4 +- 0, ,0 0, RS 531S22 8,0 16,0 +- 0, ,0 0, RS 531S00 10,0 15,9 +- 0, ,0 0, RS 531S12 10,0 17,5 +- 0, ,0 0, RS 531S22 10,0 19,1 +- 0, ,0 0, RS 531S00 12,0 18,7 +- 0, ,0 0, RS 531S12 12,0 20,3 +- 0, ,0 0, RS 531S22 12,0 21,9 +- 0, ,0 0, RS 531S00 16,0 24,4 +- 0, ,0 0, RS 531S12 16,0 26,4 +- 0, ,0 0, RS 531S22 16,0 28,4 +- 0, ,0 1, d1,d2,d3 Taivutussäde DN Tyyppi d1 d2, d3 toleranssi staattinen dynaaminen Pmax* Paino toim.pit. mm mm mm mm mm bar kg/m m max. 20 RS 430S00 20,2 29,2 +- 0, ,0 0, RS 430S12 20,2 31,2 +- 0, ,0 0, RS 430S22 20,2 33,2 +- 0, ,0 1, RS 430S00 25,2 34,2 +- 0, ,0 0, RS 430S12 25,2 36,2 +- 0, ,0 1, RS 430S22 25,2 38,2 +- 0, ,0 1, RS 430S00 33,7 42,7 +- 0, ,0 0, RS 430S12 33,7 45,0 +- 0, ,0 1, RS 430S22 33,7 47,2 +- 0, ,0 2, RS 430S00 40,0 55,0 +- 0, ,5 1, RS 430S12 40,0 57,3 +- 0, ,0 2, RS 430S22 40,0 59,5 +- 0, ,0 2, RS 430S00 50,0 65,0 +- 0, ,0 1, RS 430S12 50,0 68,2 +- 0, ,0 2, RS 430S22 50,0 71,3 +- 0, ,0 4, RS 430S00 65,0 81,0 +- 0, ,0 2, RS 430S12 65,0 84,2 +- 0, ,0 3, RS 430S22 65,0 87,3 +- 0, ,0 4, RS 430S00 79,8 98,3 +- 0, ,6 2, RS 430S12 79,8 101,5 +- 0, ,0 4, RS 430S22 79,8 104,6 +- 0, ,0 6, RS 430S00 99,8 117,8 +- 0, ,6 3, RS 430S12 99,8 121,0 +- 0, ,0 5, RS 430S22 99,8 124,1 +- 0, ,0 8, RS 430S00 125,6 146,0 +- 0, ,0 5, RS 430S12 125,6 149,2 +- 0, ,0 7, RS 430S22 125,6 152,4 +- 0, ,0 10, RS 430S00 149,7 178,5 +- 1, ,5 6, RS 430S42 149,7 182,5 +- 1, ,0 10, RS 430S52 149,7 186,5 +- 1, ,0 13,500 3,5 200 RS 430S00 200,0 232,5 +- 1, ,3 8,800 3,5 200 RS 430S42 200,0 238,0 +- 1, ,0 13,400 3,5 200 RS 430S52 200,0 243,5 +- 1, ,0 18,200 3,5 250 RS 430S00 250,0 285,0 +- 1, ,2 13,200 3,5 250 RS 430S42 250,0 290,5 +- 1, ,0 18,300 3,5 250 RS 430S52 250,0 296,0 +- 1, ,0 23,600 3,5 300 RS 430S00 300,0 337,4 +- 2, ,1 15,500 3,5 300 RS 430S42 300,0 343,0 +- 2, ,0 21,400 3,5 300 RS 430S52 300,0 349,0 +- 2, ,0 27,400 3,5 * = Pmax on sallittu paine 20 C lämpötilassa, ks. taulukko paineenvähennyskertoimista sivulta 6. 15

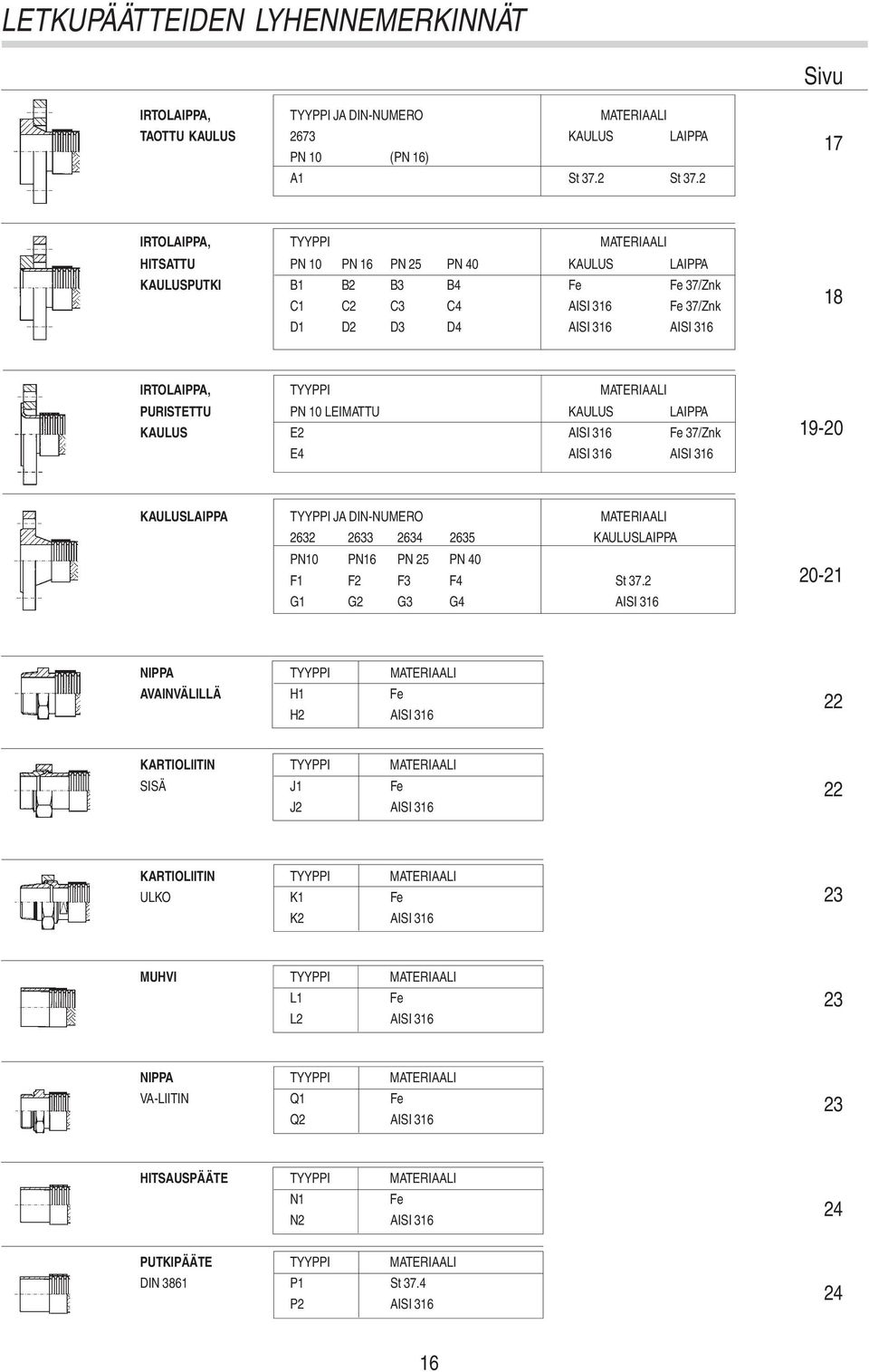

18 LETKUPÄÄTTEIDEN LYHENNEMERKINNÄT Sivu IRTOLAIPPA, TYYPPI JA DIN-NUMERO MATERIAALI TAOTTU KAULUS 2673 KAULUS LAIPPA PN 10 (PN 16) A1 St 37.2 St IRTOLAIPPA, TYYPPI MATERIAALI HITSATTU PN 10 PN 16 PN 25 PN 40 KAULUS LAIPPA KAULUSPUTKI B1 B2 B3 B4 Fe Fe 37/Znk C1 C2 C3 C4 AISI 316 Fe 37/Znk D1 D2 D3 D4 AISI 316 AISI IRTOLAIPPA, TYYPPI MATERIAALI PURISTETTU PN 10 LEIMATTU KAULUS LAIPPA KAULUS E2 AISI 316 Fe 37/Znk E4 AISI 316 AISI KAULUSLAIPPA TYYPPI JA DIN-NUMERO MATERIAALI KAULUSLAIPPA PN10 PN16 PN 25 PN 40 F1 F2 F3 F4 St 37.2 G1 G2 G3 G4 AISI NIPPA TYYPPI MATERIAALI AVAINVÄLILLÄ H1 Fe H2 AISI KARTIOLIITIN TYYPPI MATERIAALI SISÄ J1 Fe J2 AISI KARTIOLIITIN TYYPPI MATERIAALI ULKO K1 Fe K2 AISI MUHVI TYYPPI MATERIAALI L1 Fe L2 AISI NIPPA TYYPPI MATERIAALI VA-LIITIN Q1 Fe Q2 AISI HITSAUSPÄÄTE TYYPPI MATERIAALI N1 Fe N2 AISI 316 PUTKIPÄÄTE TYYPPI MATERIAALI DIN 3861 P1 St 37.4 P2 AISI

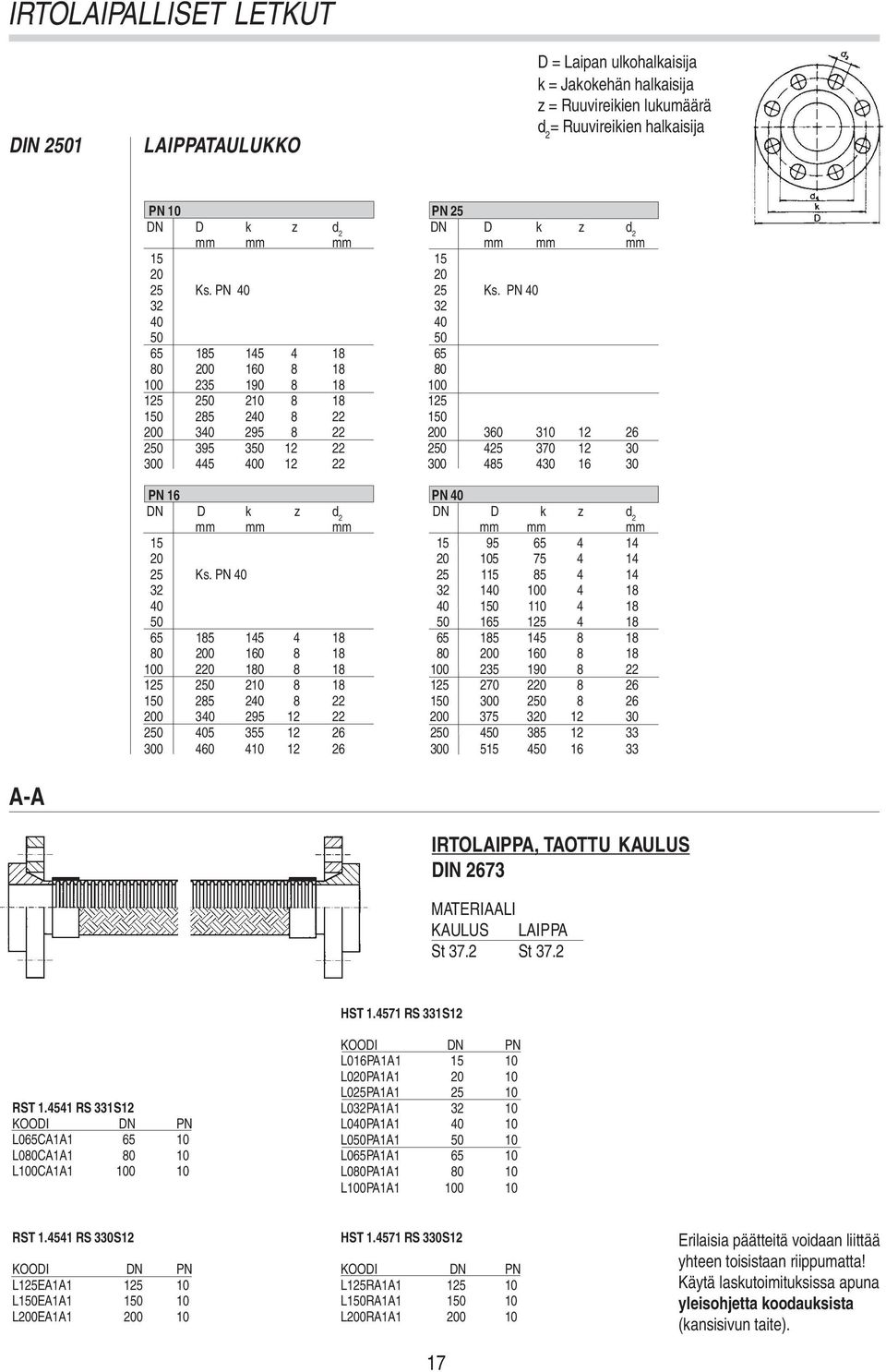

19 IRTOLAIPALLISET LETKUT DIN 2501 LAIPPATAULUKKO D = Laipan ulkohalkaisija k = Jakokehän halkaisija z = Ruuvireikien lukumäärä d 2 = Ruuvireikien halkaisija PN 10 PN 25 DN D k z d 2 DN D k z d 2 mm mm mm mm mm mm Ks. PN Ks. PN PN 16 PN 40 DN D k z d 2 DN D k z d 2 mm mm mm mm mm mm Ks. PN A-A IRTOLAIPPA, TAOTTU KAULUS DIN 2673 MATERIAALI KAULUS LAIPPA St 37.2 St 37.2 HST RS 331S12 RST RS 331S12 KOODI DN PN L065CA1A L080CA1A L100CA1A KOODI DN PN L016PA1A L020PA1A L025PA1A L032PA1A L040PA1A L050PA1A L065PA1A L080PA1A L100PA1A RST RS 330S12 HST RS 330S12 KOODI DN PN KOODI DN PN L125EA1A L125RA1A L150EA1A L150RA1A L200EA1A L200RA1A Erilaisia päätteitä voidaan liittää yhteen toisistaan riippumatta! Käytä laskutoimituksissa apuna yleisohjetta koodauksista (kansisivun taite). 17

20 IRTOLAIPALLISET LETKUT B-B IRTOLAIPPA, HITSATTU KAULUSPUTKI DIN 2501 MATERIAALI KAULUS LAIPPA Fe Fe 37/Znk RST RS331S1 2 HST RS 331S12 KOODI DN PN KOODI DN PN L065CB4B L016PB4B (= PN16) L080CB4B L020PB4B (= PN16) L100CB4B L025PB4B (= PN16) L032PB4B (= PN16) L040PB4B (= PN16) L050PB4B (= PN16) L065PB4B (= PN16) L080PB4B (= PN16) L100PB4B L100PB2B C-C RST RS 330S12 HST RS 330S12 KOODI DN PN KOODI DN PN L125EB2B L125RB2B L150EB2B L150RB2B L200EB2B * L200RB2B IRTOLAIPPA, HITSATTU KAULUSPUTKI MATERIAALI KAULUS LAIPPA AISI 316 Fe 37/Znk RST RS 331S12 HST RS 331S12 KOODI DN PN KOODI DN PN L065CC2C L016PC2C L065CC4C L016PC4C L080CC2C L020PC2C L080CC4C L020PC4C L100CC2C L025PC2C L100CC4C L025PC4C L032PC2C L032PC4C RST RS 330S12 L040PC2C L040PC4C KOODI DN PN L050PC2C L125EC2C L050PC4C L150EC2C L065PC2C L200EC2C L065PC4C L080PC2C L080PC4C L100PC2C L100PC4C HST RS 330S12 KOODI DN PN L125RC2C L150RC2C L200RC2C * Erilaisia päätteitä voidaan liittää yhteen toisistaan riippumatta! Käytä laskutoimituksissa apuna yleisohjetta koodauksista (kansisivun taite). *) Päätteet PN 16, P max 12 bar / 20 C 18

21 IRTOLAIPALLISET LETKUT D-D IRTOLAIPPA, HITSATTU KAULUSPUTKI MATERIAALI KAULUS LAIPPA AISI 316 AISI 316 RST RS 331S12 HST RS 331S12 KOODI DN PN KOODI DN PN L065CD2D L016PD2D L065CD4D L016PD4D L080CD2D L020PD2D L080CD4D L020PD4D L100CD2D L025PD2D L100CD4D L025PD4D L032PD2D L032PD4D L040PD2D RST RS 330S12 L040PD4D L050PD2D KOODI DN PN L050PD4D L125ED2D L065PD2D L150ED2D L065PD4D L200ED2D * L080PD2D L080PD4D L100PD2D L100PD4D HST RS 330S12 KOODI DN PN L125RD2D L150RD2D L200RD2D * E-E IRTOLAIPPA, PURISTETTU KAULUS PN 10 LEIMATTU DIN 2642 SFS 4171 RST RS 331S12 MATERIAALI KOODI DN PN KAULUS/ LAIPPA L065CE2E AISI 316 Fe 37/ Znk L065CE4E AISI 316 AISI 316 L080CE2E AISI 316 Fe 37/ Znk L080CE4E AISI 316 AISI 316 L100CE2E AISI 316 Fe 37/ Znk L100CE4E AISI 316 AISI 316 HST RS 331S12 MATERIAALI KOODI DN PN KAULUS/ LAIPPA L016PE2E AISI 316 Fe 37/ Znk L016PE4E AISI 316 AISI 316 L020PE2E AISI 316 Fe 37/ Znk L020PE4E AISI 316 AISI 316 L025PE2E AISI 316 Fe 37/ Znk L025PE4E AISI 316 AISI 316 L032PE2E AISI 316 Fe 37/ Znk L032PE4E AISI 316 AISI 316 L040PE2E AISI 316 Fe 37/ Znk L040PE4E AISI 316 AISI 316 L050PE2E AISI 316 Fe 37/ Znk L050PE4E AISI 316 AISI 316 L065PE2E AISI 316 Fe 37/ Znk L065PE4E AISI 316 AISI 316 L080PE2E AISI 316 Fe 37/ Znk L080PE4E AISI 316 AISI 316 L100PE2E AISI 316 Fe 37/ Znk L100PE4E AISI 316 AISI 316 Erilaisia päätteitä voidaan liittää yhteen toisistaan riippumatta! Käytä laskutoimituksissa apuna yleisohjetta koodauksista (kansisivun taite). *) Päätteet PN 16, P max 12 bar / 20 C 19

22 IRTO- JA KIINTOLAIPALLISET LETKUT E-E IRTOLAIPPA, PURISTETTU KAULUS PN 10 LEIMATTU DIN 2642 SFS 4171 RST RS 330S12 HST RS 330S12 MATERIAALI MATERIAALI KOODI DN PN KAULUS/ LAIPPA KOODI DN PN KAULUS/ LAIPPA L125EE2E AISI 316 Fe 37/ Znk L125RE2E AISI 316 Fe 37/ Znk L125EE4E AISI 316 AISI 316 L125RE4E AISI 316 AISI 316 L150EE2E AISI 316 Fe 37/ Znk L150RE2E AISI 316 Fe 37/ Znk L150EE4E AISI 316 AISI 316 L150RE4E AISI 316 AISI 316 L200EE2E AISI 316 Fe 37/ Znk L200RE2E AISI 316 Fe 37/ Znk L200EE4E AISI 316 AISI 316 L200RE4E AISI 316 AISI 316 F-F KAULUSLAIPPA DIN PN Materiaali St 37.2 RST RS 331S12 HST RS 331S12 KOODI DN PN LAIPPA DIN KOODI DN PN LAIPPA DIN L065CF2F L016PF2F L065CF4F L016PF4F L080CF2F L020PF2F L080CF4F L020PF4F L100CF2F L025PF2F L100CF4F L025PF4F L032PF2F L032PF4F L040PF2F L040PF4F L050PF2F L050PF4F RST RS 330S12 KOODI DN PN LAIPPA DIN L125EF2F L150EF2F L200EF2F * L065PF2F L065PF4F L080PF2F L080PF4F L100PF2F L100PF4F HST RS 330S12 KOODI DN PN LAIPPA DIN L125RF2F L150RF2F L200RF2F * Erilaisia päätteitä voidaan liittää yhteen toisistaan riippumatta! Käytä laskutoimituksissa apuna yleisohjetta koodauksista (kansisivun taite). *) Päätteet PN 16, P max 12 bar / 20 C 20

23 KIINTOLAIPALLISET LETKUT G-G KAULUSLAIPPA DIN PN Materiaali AISI 316 RST RS 331S12 HST RS 331S12 KOODI DN PN LAIPPA DIN KOODI DN PN LAIPPA DIN L065CG2G L016PG2G L065CG4G L016PG4G L080CG2G L020PG2G L080CG4G L020PG4G L100CG2G L025PG2G L100CG4G L025PG4G L032PG2G L032PG4G L040PG2G L040PG4G RST RS 330S12 KOODI DN PN LAIPPA DIN L125EG2G L150EG2G L200EG2G * L050PG2G L050PG4G L065PG2G L065PG4G L080PG2G L080PG4G L100PG2G L100PG4G HST RS 330S12 KOODI DN PN LAIPPA DIN L125RG2G L150RG2G L200RG2G * Erilaisia päätteitä voidaan liittää yhteen toisistaan riippumatta! Käytä laskutoimituksissa apuna yleisohjetta koodauksista (kansisivun taite). *) Päätteet PN 16, P max 12 bar / 20 C 21

24 LETKUT KIERRELIITTIMIIN H-H NIPPA AVAINVÄLILLÄ RST RS 331S12 KOODI DN Pmax* Nippa/mat. R L065CH1H Fe 2 1/2 L065CH2H AISI /2 L080CH1H Fe 3 L080CH2H AISI RST RS 430S12 KOODI DN Pmax* Mat. R L025HH1H Fe 1 L025HH2H AISI L032HH1H Fe 1 1/4 L032HH2H AISI /4 L040HH1H Fe 1 1/2 L040HH2H AISI /2 L050HH1H Fe 2 L050HH2H AISI HST RS 331S12 KOODI DN Pmax* Nippa/mat. R L008PH1H Fe 1/4 L008PH2H AISI 316 1/4 L010PH1H Fe 3/8 L010PH2H AISI 316 3/8 L012PH1H Fe 1/2 L012PH2H AISI 316 1/2 L016PH1H Fe 1/2 L016PH2H AISI 316 1/2 L020PH1H Fe 3/4 L020PH2H AISI 316 3/4 L025PH1H Fe 1 L025PH2H AISI L032PH1H Fe 1 1/4 L032PH2H AISI /4 L040PH1H Fe 1 1/2 L040PH2H AISI /2 L050PH1H Fe 2 L050PH2H AISI L065PH1H Fe 2 1/2 L065PH2H AISI /2 L080PH1H Fe 3 L080PH2H AISI J-J KARTIOLIITIN SISÄ HST RS 331S12 RST RS 331S12 KOODI DN Pmax* Nippa/mat. R L008PJ1J Fe 1/4 L008PJ2J AISI 316 1/4 L010PJ1J Fe 3/8 L010PJ2J AISI 316 3/8 L012PJ1J Fe 1/2 L012PJ2J AISI 316 1/2 L016PJ1J Fe 1/2 RST RS 430S12 L016PJ2J AISI 316 1/2 KOODI DN Pmax* Nippa/mat. R L065CJ1J Fe 2 1/2 L065CJ2J AISI /2 L080CJ1J Fe 3 L080CJ2J AISI L020PJ1J Fe 3/4 KOODI DN Pmax* Nippa/mat. R L020PJ2J AISI 316 3/4 L025HJ1J Fe 1 L025PJ1J Fe 1 L025HJ2J AISI L025PJ2J AISI L032HJ1J Fe 1 1/4 L032PJ1J Fe 1 1/4 L032HJ2J AISI /4 L032PJ2J AISI /4 L040HJ1J Fe 1 1/2 L040PJ1J Fe 1 1/2 L040HJ2J AISI /2 L040PJ2J AISI /2 L050HJ1J Fe 2 L050PJ1J Fe 2 L050HJ2J AISI L050PJ2J AISI L065PJ1J Fe 2 1/2 L065PJ2J AISI /2 L080PJ1J Fe 3 L080PJ2J AISI * = Pmax on paine (bar) 20 C lämpötilassa Erilaisia päätteitä voidaan liittää yhteen toisistaan riippumatta! Käytä laskutoimituksissa apuna yleisohjetta koodauksista (kansisivun taite). 22

25 LETKUT KIERRELIITTIMIIN K-K KARTIOLIITIN ULKO L-L KOODI DN P max* Mat. R L012PK2K AISI 316 1/2 L016PK2K AISI 316 1/2 L020PK2K AISI 316 3/4 MUHVI HST RS 331S12 KOODI DN Pmax* Nippa/mat. R L008PL1L Fe 1/4 L008PL2L AISI 316 1/4 L010PL1L Fe 3/8 L010PL2L AISI 316 3/8 L012PL1L Fe 1/2 L012PL2L AISI 316 1/2 L016PL1L Fe 1/2 L016PL2L AISI 316 1/2 L020PL1L Fe 3/4 L020PL2L AISI 316 3/4 L025PL1L Fe 1 L025PL2L AISI L032PL1L Fe 1 1/4 L032PL2L AISI /4 L040PL1L Fe 1 1/2 L040PL2L AISI /2 L050PL1L Fe 2 L050PL2L AISI L065P1L Fe 2 1/2 L065PL2L AISI /2 L080PL1L Fe 3 L080PL2L AISI RST RS 331S12 KOODI DN Pmax* Mat. R L065CL1L Fe 2 1/2 L065CL2L AISI /2 L080CL1L Fe 3 L080CL2L AISI RST RS 430S12 KOODI DN Pmax* Nippa/mat. R L025HL1L Fe 1 L025HL2L AISI L032HL1L Fe 1 1/4 L032HL2L AISI /4 L040HL1L Fe 1 1/2 L040HL2L AISI /2 L050HL1L Fe 2 L050HL2L AISI Q-Q NIPPA VA-LIITIN HST RS 331S12 RST RS 430S12 KOODI DN Pmax* Nippa/mat. R L025HQ1Q Fe 1 L025HQ2Q AISI L032HQ1Q Fe 1 1/2 L032HQ2Q AISI /2 KOODI DN Pmax* Nippa/mat. R L016PQ1Q Fe 1/2 L016PQ2Q AISI 316 1/2 L020PQ1Q Fe 3/4 L020PQ2Q AISI 316 3/4 L025PQ1Q Fe 1 L025PQ2Q AISI L032PQ1Q Fe 1 1/4 L032PQ2Q AISI /4 * = Pmax on paine (bar) 20 C lämpötilassa Erilaisia päätteitä voidaan liittää yhteen toisistaan riippumatta! Käytä laskutoimituksissa apuna yleisohjetta koodauksista (kansisivun taite). 23

26 LETKUT PUTKIPÄIN N-N HITSAUSPÄIN RST RS 331S12 KOODI DN Pmax* Mat. MITAT mm L065CN1N Fe 76,1 x 2,9 L065CN2N AISI ,1 x 2,0 L080CN1N Fe 88,9 x 3,2 L080CN2N AISI ,9 x 2,0 L100CN1N Fe 114,3 x 3,6 L100CN2N AISI ,3 x 2,0 RST RS 330S12 KOODI DN Pmax* Mat. MITAT mm L125EN1N Fe 139,7 x 4,0 L125EN2N AISI ,7 x 2,0 L150EN1N Fe 168,3 x 4,5 L150EN2N AISI ,3 x 2,0 L200EN1N Fe 219,1 x 4,5 L200EN2N AISI ,1 x 2,5 HST RS 331S12 KOODI DN Pmax* Mat. MITAT mm L012PN2N AISI ,2 x 1,6 L016PN2N AISI ,3 x 1,6 L020PN1N Fe 26,9 x 2,3 L020PN2N AISI ,9 x 2,0 L025PN1N Fe 33,7 x 2,6 L025PN2N AISI ,7 x 2,0 L032PN1N Fe 42,4 x 2,6 L032PN2N AISI ,4 x 2,0 L040PN1N Fe 48,3 x 2,6 L040PN2N AISI ,3 x 2,0 L050PN1N Fe 60,3 x 2,9 L050PN2N AISI ,3 x 2,0 L065PN1N Fe 76,1 x 2,9 L065PN2N AISI ,1 x 2,0 L080PN1N Fe 88,9 x 3,2 L080PN2N AISI ,9 x 2,0 L100PN1N Fe 114,3 x 2,6 L100PN2N AISI ,3 x 2,0 RST RS 430S12 KOODI DN Pmax* Mat. MITAT mm L025HN1N Fe 33,7 x 2,6 L025HN2N AISI ,7 x 2,0 L032HN1N Fe 42,4 x 2,6 L032HN2N AISI ,4 x 2,0 L040HN1N Fe 48,3 x 2,6 L040HN2N AISI ,3 x 2,0 L050HN1N Fe 60,3 x 2,9 L050HN2N AISI ,3 x 2,0 HST RS 330S12 KOODI DN Pmax* Mat. MITAT mm L125RN1N Fe 139,7 x 4,0 L125RN2N AISI ,7 x 2,0 L150RN1N Fe 168,3 x 4,5 L150RN2N AISI ,3 x 2,0 L200RN1N Fe 219,1 x 4,5 L200RN2N AISI ,1 x 2,5 P-P PUTKIPÄÄTE DIN 3861 HST RS 331S12 KOODI DN Pmax* Mat. MITAT mm L006PP1P St37.4 8,0 x 1,0 L006PP2P AISI 316 8,0 x 1,0 L008PP1P St ,0 x 1,5 L008PP2P AISI ,0 x 1,5 L010PP1P St ,0 x 1,5 L010PP2P AISI ,0 x 1,5 L012PP1P St ,0 x 2,0 L012PP2P AISI ,0 x 1,5 L016PP1P St ,0 x 1,5 L016PP2P AISI ,0 x 1,5 L020PP1P St ,0 x 2,0 L020PP2P AISI ,0 x 2,0 L025PP1P St ,0 x 2,0 L025PP2P AISI ,0 x 2,0 L032PP1P St ,0 x 2,0 L032PP2P AISI ,0 x 2,0 L040PP1P St ,0 x 3,0 RST RS 430S12 KOODI DN Pmax* Mat. MITAT mm L025HP1P St ,0 x 2,0 L025HP2P AISI ,0 x 2,0 L032HP2P AISI ,0 x 2,0 * = Pmax on paine (bar) 20 C lämpötilassa Erilaisia päätteitä voidaan liittää yhteen toisistaan riippumatta! Käytä laskutoimituksissa apuna yleisohjetta koodauksista (kansisivun taite). 24

27 LETKUASENNELMAT SUORAAN VARASTOSTA Seuraavat letkuasennelmat löytyvät suoraan varastosta: SINKITYIN IRTOLAIPOIN PN 10 (SIVU 19 ja 20) Kokonais- Koodi DN pituus mm L025PE2E L032PE2E L040PE2E L050PE2E L065PE2E L080PE2E L100PE2E2-500 L125RE2E HAPONKESTÄVIN ULKOKIERRENIPOIN (SIVU 22) Kokonais- Koodi DN R pituus mm L016PH2H /2" 250 L016PH2H /2" 500 L020PH2H /4" 280 L020PH2H /4" 500 L025PH2H " 280 L025PH2H " 500 L032PH2H /4" 350 L032PH2H /4" 600 L040PH2H /2" 400 L040PH2H /2" 700 L050PH2H " 400 L050PH2H " 800 L065PH2H /2" 400 MUSTIN SK-MUHVEIN (SIVU 23) Kokonais- Koodi DN R pituus mm L025PL1L " 300 L032PL1L /4" 350 L040PL1L /2" 350 L050PL1L " 350 L065CL1L /2" 400 MUSTIN HITSAUSPÄIN (SIVU 24) Kokonais- Koodi DN pituus mm L020PN1N L025PN1N L032PN1N L040PN1N L050PN1N L065CN1N L080CN1N L100CN1N Käyttöalueet: värinän ja äänen vaimennukseen sekä kompensoimaan lämpöliikettä ja asennuksen epätarkkuuksia. 25

28 MUITA LETKUJA Edellämainittuja metalliletkuasennelmia voimme valmistaa myös päillä, jotka poikkeavat luettelon esimerkeistä. Letkumateriaalina voidaan käyttää mm. erityisjoustavaa RS 321 -metalliletkua. Toimitamme myös muita letkuasennelmia: Erikoisletkut, Hydraflex-asennusletkut, Hydrafix-jäähdytysletkut, Hydralux - taipuisat varret Käyttöalue: Hydraflex-asennusletkut jäähdyttimiin, lauhduttimiin, kuumavesitankkeihin ja lämminvesivaraajiin. Pieni taivutussäde mahdollistaa tarkan asennuksen. Imuletkut (DX, FA) Kylmälle ja kuumalle ilmalle, pakokaasuille ja savukaasuille. Kuljettavat pölyä, puu- ja metallipurua. Kevyitä, helppoja asentaa. Kaapeli- ja suojaletkut Sähköjohtojen suojaletkuksi, kumi- ja muoviletkujen päällysteletkuksi, taipuisien akselien suojaletkuksi. PTFE-letkut Erittäin taipuisa, kemiallisesti passiivinen PTFE-sisus kestää useimpia liuottimia, happoja ja emäksiä ja muita kemikaaleja. - Käyttölämpötilat -54 C C. - Koot 3/8" - 2" Masino-joustoyhde 3693 Käyttöalue: kaikkiin LVI -asennuksiin asennusta helpottamaan ja nopeuttamaan sekä värinänvaimennukseen. Rakenne: poimu, kiinteä UK-nippa ja kaulus terästä AISI 316, pyörivä mutteri galvanoitua terästä. 26

29

30 Masino-yhtiöiden liiketoiminta-alueet: voimansiirto kierre- ja liitostekniikka hitsaustekniikka hydrauliikka ja suodatustekniikka putkistovarusteet LVI-tarvikkeet Masino Trading Oy Kärkikuja 3, VANTAA Puh Faksi Putkistovarusteiden asiantuntija
