1 MASINO INDUSTRY OY Teollisuuden putkistotuotteet

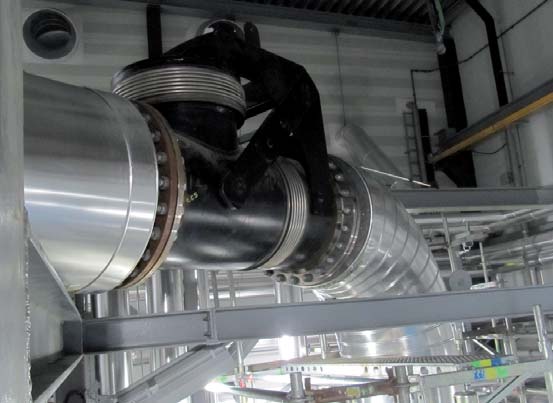

2 Masino Industry Oy kehittää tuotesovelluksia lukuisiin te Masino Industry Oy on laadukkaiden putkistotuotteiden kotimainen toimittaja. Monipuolinen metalliletku-, paljetasain- ja putkistotuotevalikoimamme soveltuu moneen käyttöön. Kemiallista ja mekaanista kulutusta sekä suuria lämpötilaeroja kestäviä tuotteitamme on käytetty lukemattomissa teollisuuskohteissa, myös vaativissa olosuhteissa. Toiminnassamme korostuu läheinen yhteistyö asiakkaidemme kanssa ja halu löytää parhaat ratkaisut yksilöllisiin tarpeisiin. Ylöjärvellä sijaitseva tuotantoyksikkömme vastaa vaativaan teollisuuskäyttöön soveltuvien paljetasaimien, letkuasennelmien ja joustoliittimien valmistamisesta. Masino-tuotteet tunnetaan laadustaan ja tuotannosta suuri osa suuntautuu vientimarkkinoille. Masino Industry Oy on osa Masino-yhtiöt yritysryhmää, joka on lähes 60 vuoden ajan palvellut suomalaista teollisuutta laajalla tuotevalikoimallaan Esimerkkejä sovelluksista: Vakiovoimakannattimet voimalaitoksen putkistoissa, Alholmens Kraft, Pietarsaari (1). Vuosaari-tunnelissa Masino-metallipaljetasaimet (2). Tekstiilipaljetasain asennettuna savukaasukanavaan (3). Masino Industry Oy:n patentoima painebalansoitu paljerakenne turbiinin höyrylinjassa (4). 2 Masino-yhtiöt Asiakkuudesta kumppanuuteen

3 DET NORSKE VERITAS ITALIA S.r.l. - CENTRO DIREZIONALE COLLEONI - PALAZZO SIRIO 2 V.LE COLLEONI, AGRATE BRIANZA (MB) ITALY TEL ollisuuskohteisiin Masino Industry Oy:n laatujärjestelmä on sertifioitu SFS- EN ISO 9001:2008 -standardin mukaisesti. Sertifiointiin sisältyvä toiminta liittyy putkistokomponenttien markkinointiin ja tuotteiden asennus-, huolto- sekä logistiikkatoimintoihin. Myös Masino Industry Oy:n tuotanto on toiminut ISO standardin täyttävän laatujärjestelmän mukaisesti vuodesta 1994 alkaen. Yrityksen ISO 9001:2008 ja myös ISO :2005 -standardien mukaan sertifioitu laatujärjestelmä kattaa tuotteiden suunnittelun ja valmistuksen painelaitedirektiivin 2014/68/EU H-moduulin mukaisesti. Ylöjärven tehtaalla hitsattavat letkuasennelmat on testattu standardin ISO mukaisesti. Tuotteillamme on useiden kansainvälisten luokituslaitosten tai viranomaistahojen hyväksynnät. Lisäksi metallipaljetasaimille ja metalliletkuille voidaan hankkia tapauskohtaisia luokituslaitosten hyväksyntöjä. Masinolla on yksittäisiä tyyppihyväksyntöjä mm. seuraavilta luokituslaitoksilta: DNV BUSINESS ASSURANCE FULL QUALITY ASSURANCE CERTIFICATE EC Certificate No CE-FIN-ACCREDIA This certificate consists of 3 pages. This is to certify that the quality management system of PROSPERO OY Tulotie YLÖJÄRVI - Finland for design, production, final product inspection and testing of Metal compensators, metal hose assemblies has been assessed with respect to the conformity assessment procedure described in Annex III (Module H) of Directive 97/23/EC on pressure equipment, as amended, and found to comply. Further details are given in the following pages. This certificate is valid until Place and date Agrate Brianza, for the Notified Body 0496 Det Norske Veritas Italia S.r.l. Giovanni Cortesi Technical Reviewer Renato Grottola Management Representative Lack of fulfilment of conditions as set out in the Certification Agreement may render this Certificate invalid. Page 1 of 3 Toimipisteemme Vantaalla ja Ylöjärvellä. Masino Industry Oy:n tehdasrakennuksen laajennus valmistui kesällä 2014.

4 Metallipaljetasaimet Metallipaljetasaimet valmistetaan mittatilaustyönä asiakkaiden käyttötarpeiden mukaisiksi. Tarkoin testatuilla paljetasaimilla kompensoidaan mm. putkistoissa tapahtuvia lämpöliikkeitä, mekaanista värähtelyä ja äänenkulkua. Käyttökohteita ovat mm. kaukolämpöverkkojen ja prosessiteollisuuden putkistot, laivat ja voimalaitokset. Monikerroksinen paljerakenne PRRA Paljetasain hitsauspäin Yleensä aksiaalijoustoon, mahdollinen myös kulma- tai lateraalijoustoon. PRFI (PRFU) Paljetasain irtolaipoin Yleensä aksiaalijoustoon, mahdollinen myös kulma- tai lateraalijoustoon. PRFA Paljetasain kiintolaipoin Yleensä aksiaalijoustoon, mahdollinen myös kulma- tai lateraalijoustoon. PRRO Paljetasain ohjausputkella Ainoastaan aksiaalijoustoon. Voidaan varustaa myös pituudenrajoittimilla. PRRC (PRFC) Kardaanipaljetasain putkipäin Ainoastaan kulmajoustoon missä tahansa tasossa. (PRFC kuten PRRC, mutta laipallisena.) PRRV Paljetasain vetotangoilla putkipäin Yleensä lateraalijoustoon missä tahansa tasossa, mutta myös aksiaalinen puristus tarvittaessa mah dollinen.

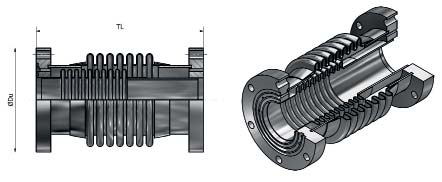

5 Metallipaljetasaimet PRFV Paljetasain vetotangoilla laipoin Yleensä lateraalijoustoon missä tahansa tasossa, mutta myös aksiaalinen puristus tarvittaessa mah dollinen. PRRN-1 (PRFN-1) Nivelpaljetasain putkipäin Ainoastaan yhdessä tasossa tapahtuvaan kulmajoustoon. (PRFN-1 kuten PRRN-1, mutta laipallisena.) PRRN-2 (PRFN-2) Kaksiosainen nivelpaljetasain putkipäin Yleensä yhdessä tasossa tapahtuvaan lateraalijoustoon, mutta mahdollinen myös suureen kulmajoustoon yhdessä tasossa. (PRFN-2 kuten PRRN-2, mutta laipallisena.) PRRL (PRFL) Kaksiosainen nivelpaljetasain kardaaninivelillä putkipäin Lateraalijoustoon missä tahansa tasossa. (PRFL kuten PRRL, mutta laipallisena.) PRPB Painebalansoitu paljetasain Aksiaali- ja/tai lateraalijoustoon. Poistaa paineesta johtuvan putkien tukiin kohdistuvan kuormituksen. Ainoiksi rasituksiksi jäävät paljetasainten jousivaki oiden suuruinen voima sekä lateraaliliikkeessä lisäk si nivelten kitkasta aiheutuvat voimat. Lähtevät put ket voivat olla joko yhdensuuntaiset tai 90 kulmas sa toisiinsa nähden. KAKSOISRAKENNE Suurta varmuutta vaativiin erityiskohteisiin on mahdollista tehdä rakenne, jossa on sisäkkäin kaksi paljetta. Käytetään mm. LNG-putkistoissa.

6 Metalliletkut Metalliletkuasennelmat valmistetaan tuotantoyksikössämme Ylöjärvellä. Tuotteita käytetään mm. höyry-, lauhde-, kaasu-, öljy- ja kemikaaliputkistoihin ja ne kestävät mm. kemiallista ja mekaanista kulutusta sekä suuria lämpötilaeroja. Letkut testataan tarkoin ja niillä on lukuisia tyyppihyväksyntöjä eri luokituslaitoksilta. LETKUTYYPPI RS 331 (... DN 100 ) LETKUTYYPPI RS 330 (DN ) Keskiraskas rakenne, normaalipoimu LETKUTYYPPI RS 531 (... DN 16) LETKUTYYPPI RS 430 (DN 20...) Raskas rakenne, normaalipoimu Rakenne: Poimu: Poimutettu kokometalliletku valmistettuna puskusaumahitsatusta putkesta Ruostumaton austeniittiteräs ja tarvittaessa myös muut materiaalit Punos: Materiaali , tarvittaessa myös materiaali Liitososat: Laipat, kierreliitokset, hitsauspäät ja muut markkinoilla olevat Koot: RS 331 / RS 330: DN RS 531 / RS 430: DN Paineenkesto: RS 331 / RS 330: max 150 bar (riippuen koosta ja käyttölämpötilasta) RS 531 / RS 430: max 250 bar (riippuen koosta ja käyttölämpötilasta) Lämmönsieto: -270 C C KAKSOISRAKENNE Suurta varmuutta vaativiin erityiskohteisiin on mahdollista tehdä rakenne, jossa on sisäkkäin kaksi letkua. Käytetään mm. LNG-putkistoissa.

7 Muut putkistotuotteet Hydra-metallipaljetasaimet Tuotetta käytetään mm. lämpöliikkeiden, mekaanisen värähtelyn ja äänenkulun kompensointiin höyry-, lauhde-, kaasu-, öljy- ja kemikaaliputkistoissa. Masino-joustoliittimet Tuotteet kestävät kemiallista ja mekaanista kulutusta sekä suuria lämpötila- ja paine-eroja. Joustoliittimien materiaalina ovat mm. erilaiset kuitukangasyhdisteet, Hypalon, Viton, EPDM ja PTFE. Tuote soveltuu kaasu-, ilma-, kemikaali-, happo-, öljy- ja otsoniputkistoihin. Masino-kumipaljetasaimet Masino-kumipaljetasaimia käytetään mm. laajenemisliikkeiden kompensointiin, tärinän, melun ja värinän vaimennukseen sekä rakennuksen liikkuessa syntyvien asennuspoikkeamien tasaukseen aksiaali- ja lateraalisuunnassa. Käyttökohteita ovat mm. voimalaitosten ja muiden isojen laitosten jäähdytysvesiputkistot, suolanpoistolaitokset, juomavesijohdot, laivanrakennus, pumput, turbiinit ja säiliöt. Hydra-kannatinjärjestelmä Hydra-kannatinjärjestelmä on suunniteltu putkistojen ja kattiloiden kannatuksiin erilaisissa teollisuuskohteissa. Näiden vakiovoimakannattimien käyttöön liittyy oleellisesti Flexpertelaskentaohjelma. Ilma-, linssi- ja savukanavapalkeet Käytetään voimalaitosten ilma- ja savukanavissa lämpöliikkeiden kompensointiin. Tehdään mittatilaustyönä kanavakoon mukaan. Useita materiaalivaihtoehtoja.

8 P Lupaamme - joustavan palvelun - luotettavan toiminnan - kokeneet alan ammattilaiset - suomalaisen perheyhtiön jatkuvuuden MASINO-YHTIÖT ASIAKKUUDESTA KUMPPANUUTEEN Masino Industry Oy (myynti) Kärkikuja 3, Vantaa Puh industry@masino.fi Masino Industry Oy (tuotanto) Tulotie 8, Ylöjärvi Puh industry@masino.fi
