Ilmanvaihtolaitteet lämpöpumpulla. Suunnittelu-, asennus- ja käyttöohjeet EDX

Koko: px
Aloita esitys sivulta:

Download "Ilmanvaihtolaitteet lämpöpumpulla. Suunnittelu-, asennus- ja käyttöohjeet EDX"

Transkriptio

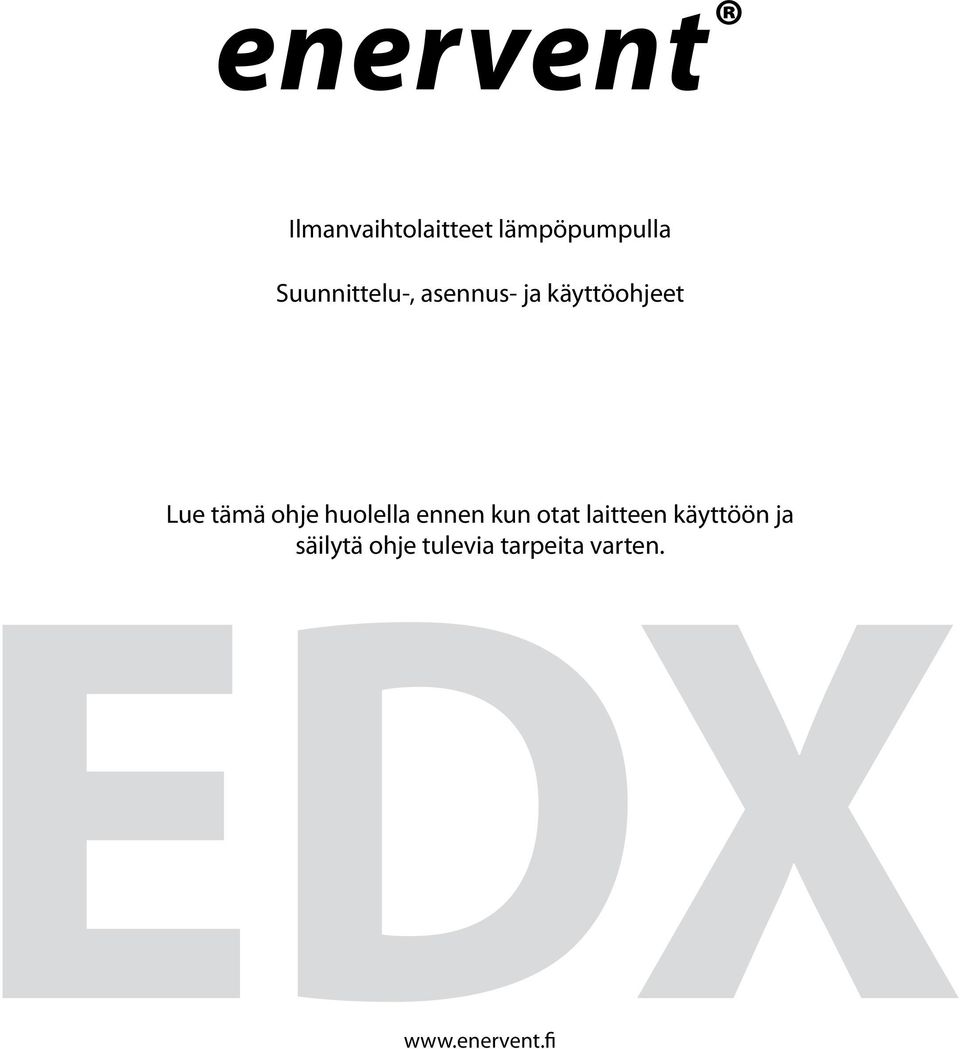

1 Ilmanvaihtolaitteet lämpöpumpulla Suunnittelu-, asennus- ja käyttöohjeet Lue tämä ohje huolella kun otat laitteen käyttöön ja säilytä ohje tulevia tarpeita varten. EDX

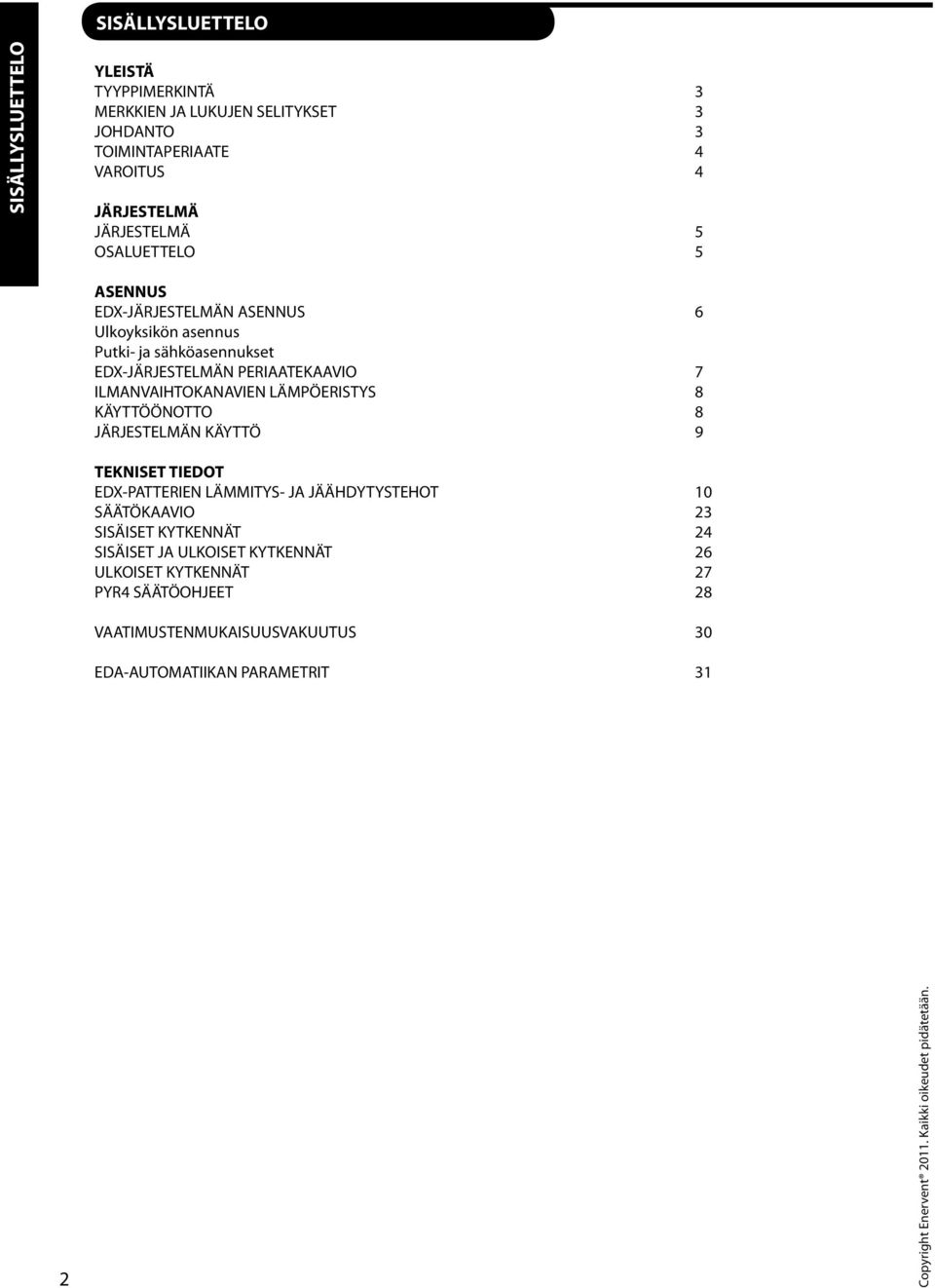

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO YLEISTÄ TYYPPIMERKINTÄ MERKKIEN JA LUKUJEN SELITYKSET JOHDANTO TOIMINTAPERIAATE VAROITUS JÄRJESTELMÄ JÄRJESTELMÄ OSALUETTELO ASENNUS EDX-JÄRJESTELMÄN ASENNUS Ulkoyksikön asennus Putki- ja sähköasennukset EDX-JÄRJESTELMÄN PERIAATEKAAVIO ILMANVAIHTOKANAVIEN LÄMPÖERISTYS KÄYTTÖÖNOTTO JÄRJESTELMÄN KÄYTTÖ 9 TEKNISET TIEDOT EDX-PATTERIEN LÄMMITYS- JA JÄÄHDYTYSTEHOT SÄÄTÖKAAVIO SISÄISET KYTKENNÄT SISÄISET JA ULKOISET KYTKENNÄT ULKOISET KYTKENNÄT PYR SÄÄTÖOHJEET VAATIMUSTENMUKAISUUSVAKUUTUS EDA-AUTOMATIIKAN PARAMETRIT Copyright Enervent. Kaikki oikeudet pidätetään.

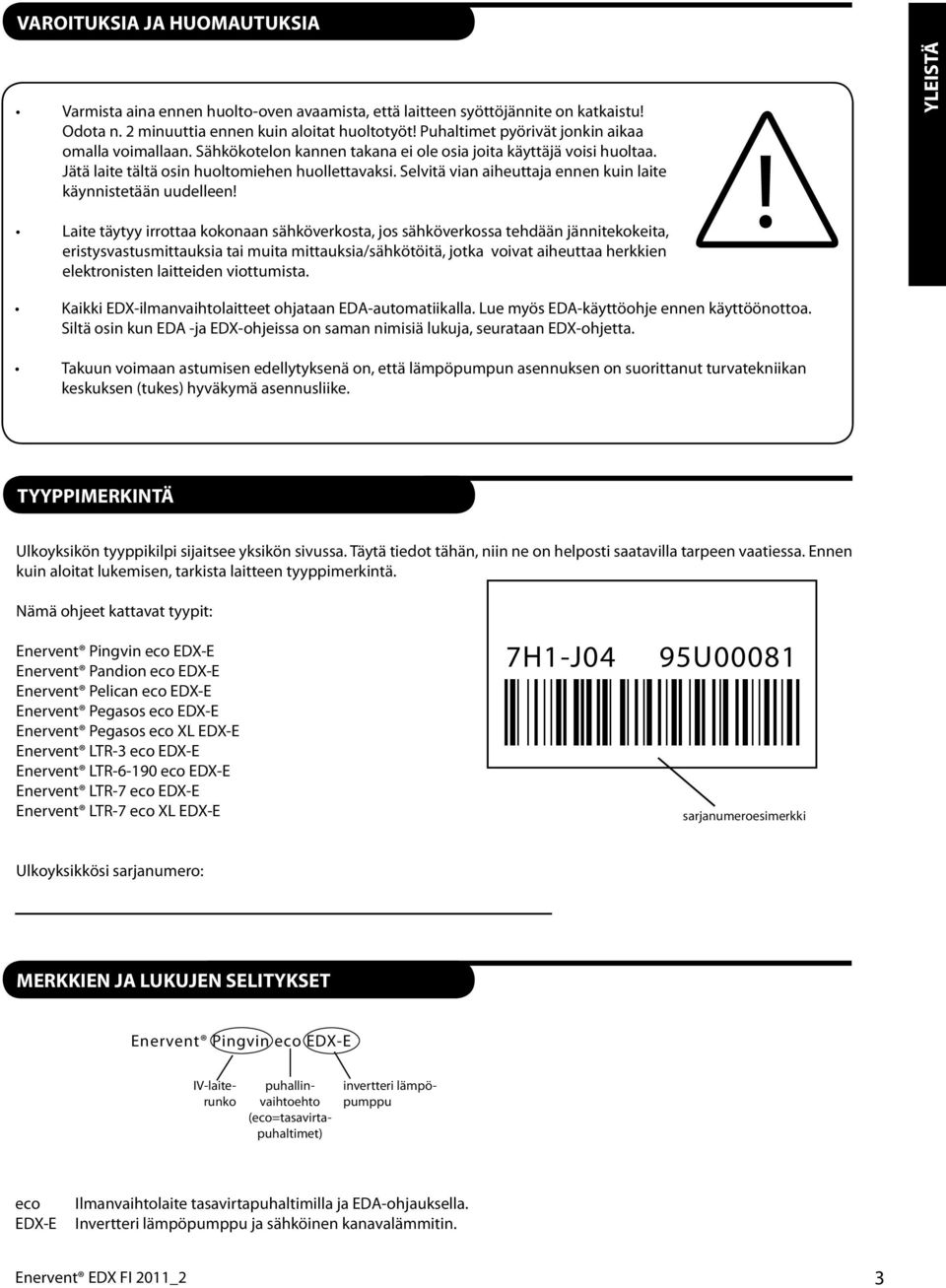

3 VAROITUKSIA JA HUOMAUTUKSIA Varmista aina huolto-oven avaamista, että laitteen syöttöjännite on katkaistu! Odota n. minuuttia kuin aloitat huoltotyöt! Puhaltimet pyörivät jonkin aikaa omalla voimallaan. Sähkökotelon kannen takana ei ole osia joita käyttäjä voisi huoltaa. Jätä laite tältä osin huoltomiehen huollettavaksi. Selvitä vian aiheuttaja kuin laite käynnistetään uudelleen! Laite täytyy irrottaa kokonaan sähköverkosta, jos sähköverkossa tehdään jännitekokeita, eristysvastusmittauksia tai muita mittauksia/sähkötöitä, jotka voivat aiheuttaa herkkien elektronisten laitteiden viottumista.! YLEISTÄ Kaikki EDX-ilmanvaihtolaitteet ohjataan EDA-automatiikalla. Lue myös EDA-käyttöohje käyttöönottoa. Siltä osin kun EDA -ja EDX-ohjeissa on saman nimisiä lukuja, seurataan EDX-ohjetta. Takuun voimaan astumisen edellytyksenä on, että lämpöpumpun asennuksen on suorittanut turvatekniikan keskuksen (tukes) hyväkymä asennusliike. TYYPPIMERKINTÄ Ulkoyksikön tyyppikilpi sijaitsee yksikön sivussa. Täytä tiedot tähän, niin ne on helposti saatavilla tarpeen vaatiessa. Ennen kuin aloitat lukemisen, tarkista laitteen tyyppimerkintä. Nämä ohjeet kattavat tyypit: Enervent Pingvin eco EDX-E Enervent Pandion eco EDX-E Enervent Pelican eco EDX-E Enervent Pegasos eco EDX-E Enervent Pegasos eco XL EDX-E Enervent LTR- eco EDX-E Enervent LTR--9 eco EDX-E Enervent LTR- eco EDX-E Enervent LTR- eco XL EDX-E H-J 9U SFSWN sarjanumeroesimerkki Ulkoyksikkösi sarjanumero: MERKKIEN JA LUKUJEN SELITYKSET Enervent Pingvin eco EDX-E IV-laiterunko puhallinvaihtoehto (eco=tasavirtapuhaltimet) invertteri lämpöpumppu eco EDX-E Ilmanvaihtolaite tasavirtapuhaltimilla ja EDA-ohjauksella. Invertteri lämpöpumppu ja sähköinen kanavalämmitin. Enervent EDX FI _

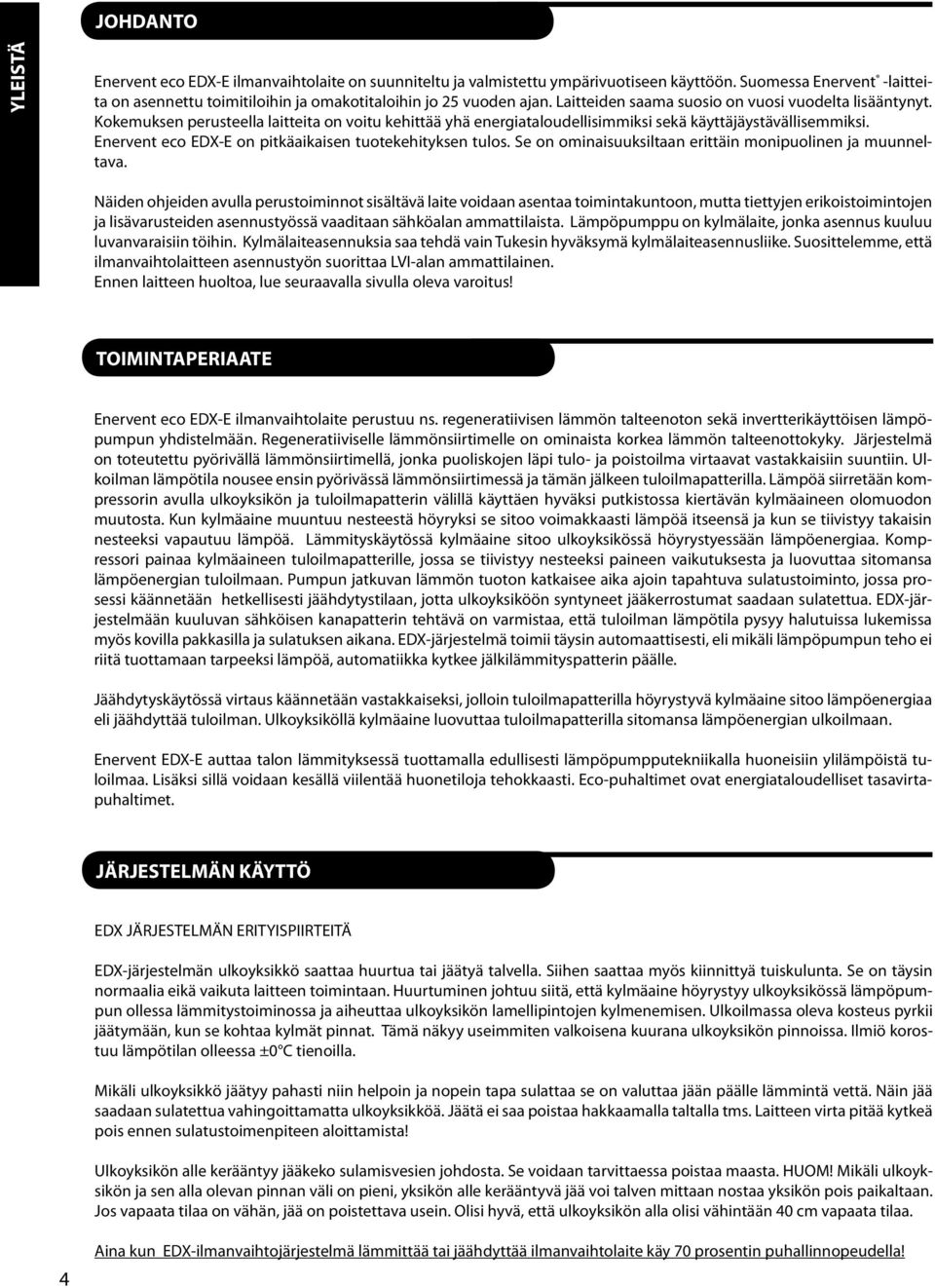

4 JOHDANTO YLEISTÄ Enervent eco EDX-E ilmanvaihtolaite on suunniteltu ja valmistettu ympärivuotiseen käyttöön. Suomessa Enervent -laitteita on asennettu toimitiloihin ja omakotitaloihin jo vuoden ajan. Laitteiden saama suosio on vuosi vuodelta lisääntynyt. Kokemuksen perusteella laitteita on voitu kehittää yhä energiataloudellisimmiksi sekä käyttäjäystävällisemmiksi. Enervent eco EDX-E on pitkäaikaisen tuotekehityksen tulos. Se on ominaisuuksiltaan erittäin monipuolinen ja muunneltava. Näiden ohjeiden avulla perustoiminnot sisältävä laite voidaan asentaa toimintakuntoon, mutta tiettyjen erikoistoimintojen ja lisävarusteiden asennustyössä vaaditaan sähköalan ammattilaista. Lämpöpumppu on kylmälaite, jonka asennus kuuluu luvanvaraisiin töihin. Kylmälaiteasennuksia saa tehdä vain Tukesin hyväksymä kylmälaiteasennusliike. Suosittelemme, että ilmanvaihtolaitteen asennustyön suorittaa LVI-alan ammattilainen. Ennen laitteen huoltoa, lue seuraavalla sivulla oleva varoitus! TOIMINTAPERIAATE Enervent eco EDX-E ilmanvaihtolaite perustuu ns. regeneratiivisen lämmön talteenoton sekä invertterikäyttöisen lämpöpumpun yhdistelmään. Regeneratiiviselle lämmönsiirtimelle on ominaista korkea lämmön talteenottokyky. Järjestelmä on toteutettu pyörivällä lämmönsiirtimellä, jonka puoliskojen läpi tulo- ja poistoilma virtaavat vastakkaisiin suuntiin. Ulkoilman lämpötila nousee ensin pyörivässä lämmönsiirtimessä ja tämän jälkeen tuloilmapatterilla. Lämpöä siirretään kompressorin avulla ulkoyksikön ja tuloilmapatterin välillä käyttäen hyväksi putkistossa kiertävän kylmäaineen olomuodon muutosta. Kun kylmäaine muuntuu nesteestä höyryksi se sitoo voimakkaasti lämpöä itseensä ja kun se tiivistyy takaisin nesteeksi vapautuu lämpöä. Lämmityskäytössä kylmäaine sitoo ulkoyksikössä höyrystyessään lämpöenergiaa. Kompressori painaa kylmäaineen tuloilmapatterille, jossa se tiivistyy nesteeksi paineen vaikutuksesta ja luovuttaa sitomansa lämpöenergian tuloilmaan. Pumpun jatkuvan lämmön tuoton katkaisee aika ajoin tapahtuva sulatustoiminto, jossa prosessi käännetään hetkellisesti jäähdytystilaan, jotta ulkoyksiköön syntyneet jääkerrostumat saadaan sulatettua. EDX-järjestelmään kuuluvan sähköisen kanapatterin tehtävä on varmistaa, että tuloilman lämpötila pysyy halutuissa lukemissa myös kovilla pakkasilla ja sulatuksen aikana. EDX-järjestelmä toimii täysin automaattisesti, eli mikäli lämpöpumpun teho ei riitä tuottamaan tarpeeksi lämpöä, automatiikka kytkee jälkilämmityspatterin päälle. Jäähdytyskäytössä virtaus käännetään vastakkaiseksi, jolloin tuloilmapatterilla höyrystyvä kylmäaine sitoo lämpöenergiaa eli jäähdyttää tuloilman. Ulkoyksiköllä kylmäaine luovuttaa tuloilmapatterilla sitomansa lämpöenergian ulkoilmaan. Enervent EDX-E auttaa talon lämmityksessä tuottamalla edullisesti lämpöpumpputekniikalla huoneisiin ylilämpöistä tuloilmaa. Lisäksi sillä voidaan kesällä viilentää huonetiloja tehokkaasti. Eco-puhaltimet ovat energiataloudelliset tasavirtapuhaltimet. JÄRJESTELMÄN KÄYTTÖ EDX JÄRJESTELMÄN ERITYISPIIRTEITÄ EDX-järjestelmän ulkoyksikkö saattaa huurtua tai jäätyä talvella. Siihen saattaa myös kiinnittyä tuiskulunta. Se on täysin normaalia eikä vaikuta laitteen toimintaan. Huurtuminen johtuu siitä, että kylmäaine höyrystyy ulkoyksikössä lämpöpumpun ollessa lämmitystoiminossa ja aiheuttaa ulkoyksikön lamellipintojen kylmenemisen. Ulkoilmassa oleva kosteus pyrkii jäätymään, kun se kohtaa kylmät pinnat. Tämä näkyy useimmiten valkoisena kuurana ulkoyksikön pinnoissa. Ilmiö korostuu lämpötilan olleessa ± C tienoilla. Mikäli ulkoyksikkö jäätyy pahasti niin helpoin ja nopein tapa sulattaa se on valuttaa jään päälle lämmintä vettä. Näin jää saadaan sulatettua vahingoittamatta ulkoyksikköä. Jäätä ei saa poistaa hakkaamalla taltalla tms. Laitteen virta pitää kytkeä pois sulatustoimenpiteen aloittamista! Ulkoyksikön alle kerääntyy jääkeko sulamisvesien johdosta. Se voidaan tarvittaessa poistaa maasta. HUOM! Mikäli ulkoyksikön ja sen alla olevan pinnan väli on pieni, yksikön alle kerääntyvä jää voi talven mittaan nostaa yksikön pois paikaltaan. Jos vapaata tilaa on vähän, jää on poistettava usein. Olisi hyvä, että ulkoyksikön alla olisi vähintään cm vapaata tilaa. Aina kun EDX-ilmanvaihtojärjestelmä lämmittää tai jäähdyttää ilmanvaihtolaite käy prosentin puhallinnopeudella!

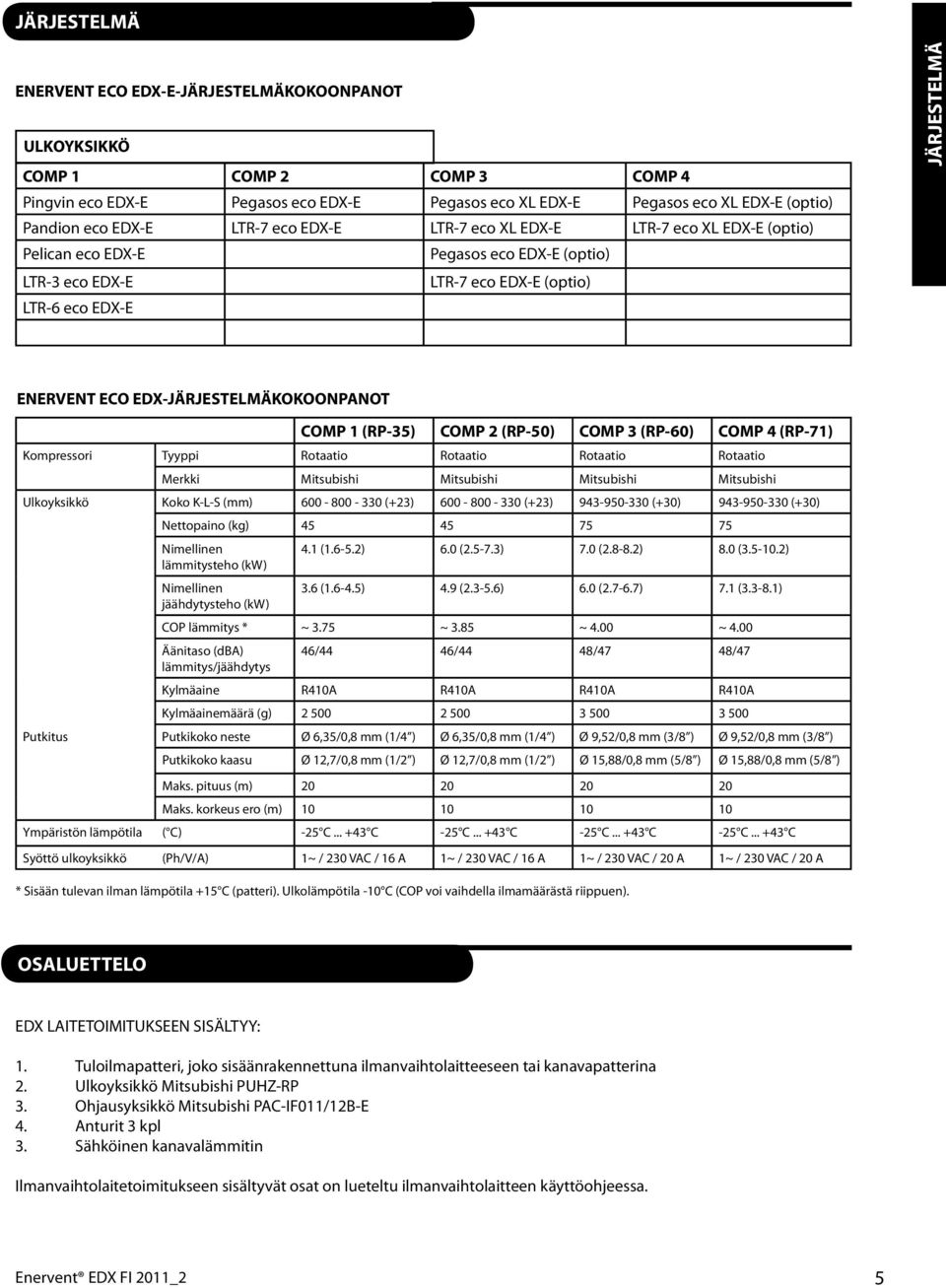

5 JÄRJESTELMÄ ENERVENT ECO EDX-E-JÄRJESTELMÄKOKOONPANOT ULKOYKSIKKÖ COMP COMP COMP COMP Pingvin eco EDX-E Pegasos eco EDX-E Pegasos eco XL EDX-E Pegasos eco XL EDX-E (optio) Pandion eco EDX-E LTR- eco EDX-E LTR- eco XL EDX-E LTR- eco XL EDX-E (optio) Pelican eco EDX-E Pegasos eco EDX-E (optio) LTR- eco EDX-E LTR- eco EDX-E (optio) LTR- eco EDX-E JÄRJESTELMÄ ENERVENT ECO EDX-JÄRJESTELMÄKOKOONPANOT COMP (RP-) COMP (RP-) COMP (RP-) COMP (RP-) Kompressori Tyyppi Rotaatio Rotaatio Rotaatio Rotaatio Merkki Mitsubishi Mitsubishi Mitsubishi Mitsubishi Ulkoyksikkö Koko K-L-S (mm) - - (+) - - (+) 9-9- (+) 9-9- (+) Nettopaino (kg) Nimellinen. (.-.). (.-.). (.-.). (.-.) lämmitysteho (kw) Nimellinen. (.-.).9 (.-.). (.-.). (.-.) jäähdytysteho (kw) COP lämmitys * ~. ~. ~. ~. Äänitaso (dba) / / / / lämmitys/jäähdytys Kylmäaine RA RA RA RA Kylmäainemäärä (g) Putkitus Putkikoko neste Ø,/, mm (/ ) Ø,/, mm (/ ) Ø 9,/, mm (/ ) Ø 9,/, mm (/ ) Putkikoko kaasu Ø,/, mm (/ ) Ø,/, mm (/ ) Ø,/, mm (/ ) Ø,/, mm (/ ) Maks. pituus (m) Maks. korkeus ero (m) Ympäristön lämpötila ( C) - C... + C - C... + C - C... + C - C... + C Syöttö ulkoyksikkö (Ph/V/A) ~ / VAC / A ~ / VAC / A ~ / VAC / A ~ / VAC / A * Sisään tulevan ilman lämpötila + C (patteri). Ulkolämpötila - C (COP voi vaihdella ilmamäärästä riippuen). OSALUETTELO EDX LAITETOIMITUKSEEN SISÄLTYY:. Tuloilmapatteri, joko sisäänrakennettuna ilmanvaihtolaitteeseen tai kanavapatterina. Ulkoyksikkö Mitsubishi PUHZ-RP. Ohjausyksikkö Mitsubishi PAC-IF/B-E. Anturit kpl. Sähköinen kanavalämmitin Ilmanvaihtolaitetoimitukseen sisältyvät osat on lueteltu ilmanvaihtolaitteen käyttöohjeessa. Enervent EDX FI _

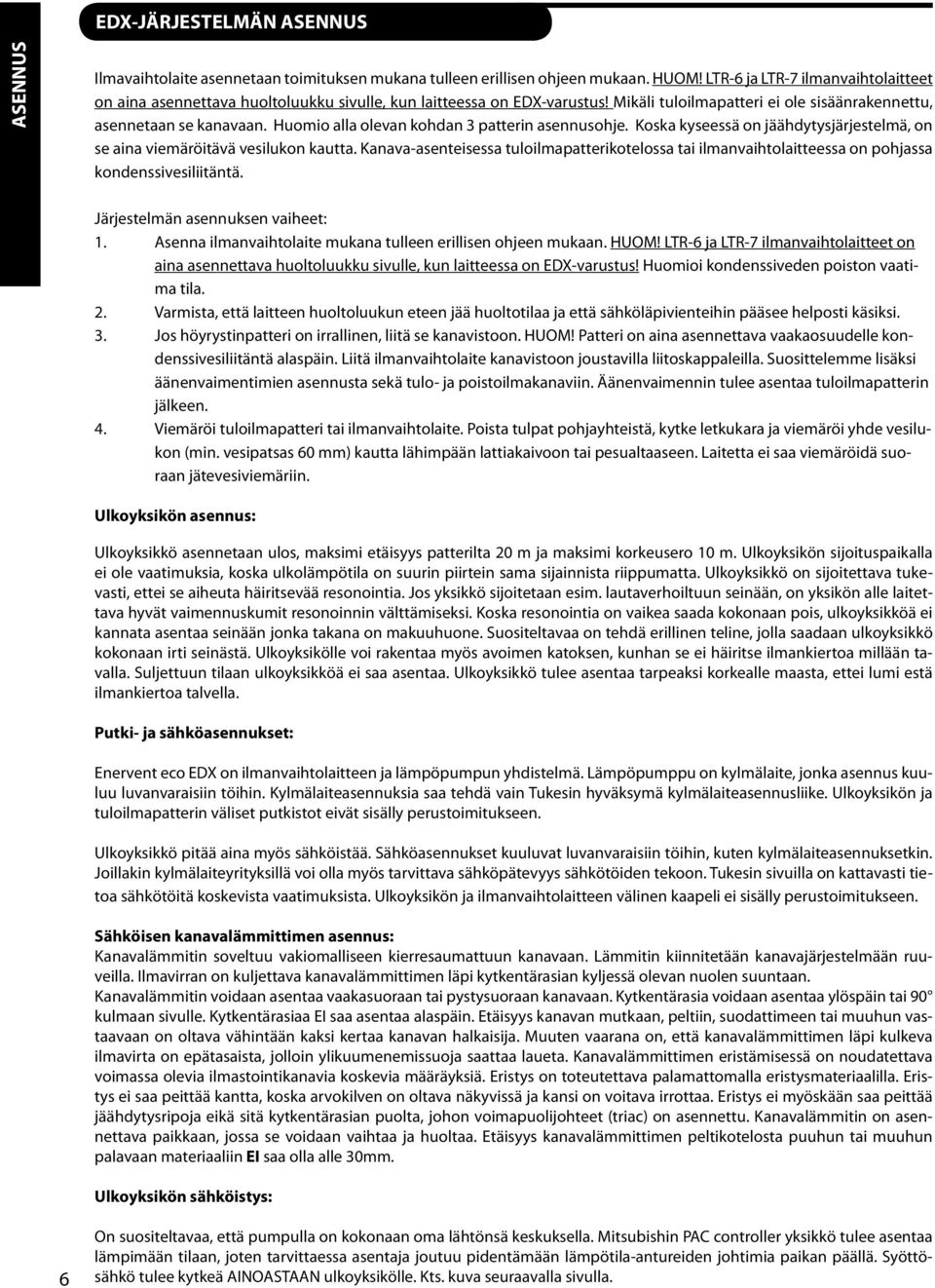

6 EDX-JÄRJESTELMÄN ASENNUS ASENNUS Ilmavaihtolaite asennetaan toimituksen mukana tulleen erillisen ohjeen mukaan. HUOM! LTR- ja LTR- ilmanvaihtolaitteet on aina asennettava huoltoluukku sivulle, kun laitteessa on EDX-varustus! Mikäli tuloilmapatteri ei ole sisäänrakennettu, asennetaan se kanavaan. Huomio alla olevan kohdan patterin asennusohje. Koska kyseessä on jäähdytysjärjestelmä, on se aina viemäröitävä vesilukon kautta. Kanava-asenteisessa tuloilmapatterikotelossa tai ilmanvaihtolaitteessa on pohjassa kondenssivesiliitäntä. Järjestelmän asennuksen vaiheet:. Asenna ilmanvaihtolaite mukana tulleen erillisen ohjeen mukaan. HUOM! LTR- ja LTR- ilmanvaihtolaitteet on aina asennettava huoltoluukku sivulle, kun laitteessa on EDX-varustus! Huomioi kondenssiveden poiston vaatima tila.. Varmista, että laitteen huoltoluukun eteen jää huoltotilaa ja että sähköläpivienteihin pääsee helposti käsiksi.. Jos höyrystinpatteri on irrallinen, liitä se kanavistoon. HUOM! Patteri on aina asennettava vaakaosuudelle kondenssivesiliitäntä alaspäin. Liitä ilmanvaihtolaite kanavistoon joustavilla liitoskappaleilla. Suosittelemme lisäksi äänenvaimentimien asennusta sekä tulo- ja poistoilmakanaviin. Äänenvaimennin tulee asentaa tuloilmapatterin jälkeen.. Viemäröi tuloilmapatteri tai ilmanvaihtolaite. Poista tulpat pohjayhteistä, kytke letkukara ja viemäröi yhde vesilukon (min. vesipatsas mm) kautta lähimpään lattiakaivoon tai pesualtaaseen. Laitetta ei saa viemäröidä suoraan jätevesiviemäriin. Ulkoyksikön asennus: Ulkoyksikkö asennetaan ulos, maksimi etäisyys patterilta m ja maksimi korkeusero m. Ulkoyksikön sijoituspaikalla ei ole vaatimuksia, koska ulkolämpötila on suurin piirtein sama sijainnista riippumatta. Ulkoyksikkö on sijoitettava tukevasti, ettei se aiheuta häiritsevää resonointia. Jos yksikkö sijoitetaan esim. lautaverhoiltuun seinään, on yksikön alle laitettava hyvät vaimennuskumit resonoinnin välttämiseksi. Koska resonointia on vaikea saada kokonaan pois, ulkoyksikköä ei kannata asentaa seinään jonka takana on makuuhuone. Suositeltavaa on tehdä erillinen teline, jolla saadaan ulkoyksikkö kokonaan irti seinästä. Ulkoyksikölle voi rakentaa myös avoimen katoksen, kunhan se ei häiritse ilmankiertoa millään tavalla. Suljettuun tilaan ulkoyksikköä ei saa asentaa. Ulkoyksikkö tulee asentaa tarpeaksi korkealle maasta, ettei lumi estä ilmankiertoa talvella. Putki- ja sähköasennukset: Enervent eco EDX on ilmanvaihtolaitteen ja lämpöpumpun yhdistelmä. Lämpöpumppu on kylmälaite, jonka asennus kuuluu luvanvaraisiin töihin. Kylmälaiteasennuksia saa tehdä vain Tukesin hyväksymä kylmälaiteasennusliike. Ulkoyksikön ja tuloilmapatterin väliset putkistot eivät sisälly perustoimitukseen. Ulkoyksikkö pitää aina myös sähköistää. Sähköasennukset kuuluvat luvanvaraisiin töihin, kuten kylmälaiteasennuksetkin. Joillakin kylmälaiteyrityksillä voi olla myös tarvittava sähköpätevyys sähkötöiden tekoon. Tukesin sivuilla on kattavasti tietoa sähkötöitä koskevista vaatimuksista. Ulkoyksikön ja ilmanvaihtolaitteen välinen kaapeli ei sisälly perustoimitukseen. Sähköisen kanavalämmittimen asennus: Kanavalämmitin soveltuu vakiomalliseen kierresaumattuun kanavaan. Lämmitin kiinnitetään kanavajärjestelmään ruuveilla. Ilmavirran on kuljettava kanavalämmittimen läpi kytkentärasian kyljessä olevan nuolen suuntaan. Kanavalämmitin voidaan asentaa vaakasuoraan tai pystysuoraan kanavaan. Kytkentärasia voidaan asentaa ylöspäin tai 9 kulmaan sivulle. Kytkentärasiaa EI saa asentaa alaspäin. Etäisyys kanavan mutkaan, peltiin, suodattimeen tai muuhun vastaavaan on oltava vähintään kaksi kertaa kanavan halkaisija. Muuten vaarana on, että kanavalämmittimen läpi kulkeva ilmavirta on epätasaista, jolloin ylikuumenemissuoja saattaa laueta. Kanavalämmittimen eristämisessä on noudatettava voimassa olevia ilmastointikanavia koskevia määräyksiä. Eristys on toteutettava palamattomalla eristysmateriaalilla. Eristys ei saa peittää kantta, koska arvokilven on oltava näkyvissä ja kansi on voitava irrottaa. Eristys ei myöskään saa peittää jäähdytysripoja eikä sitä kytkentärasian puolta, johon voimapuolijohteet (triac) on asennettu. Kanavalämmitin on asennettava paikkaan, jossa se voidaan vaihtaa ja huoltaa. Etäisyys kanavalämmittimen peltikotelosta puuhun tai muuhun palavaan materiaaliin EI saa olla alle mm. Ulkoyksikön sähköistys: On suositeltavaa, että pumpulla on kokonaan oma lähtönsä keskuksella. Mitsubishin PAC controller yksikkö tulee asentaa lämpimään tilaan, joten tarvittaessa asentaja joutuu pidentämään lämpötila-antureiden johtimia paikan päällä. Syöttösähkö tulee kytkeä AINOASTAAN ulkoyksikölle. Kts. kuva seuraavalla sivulla.

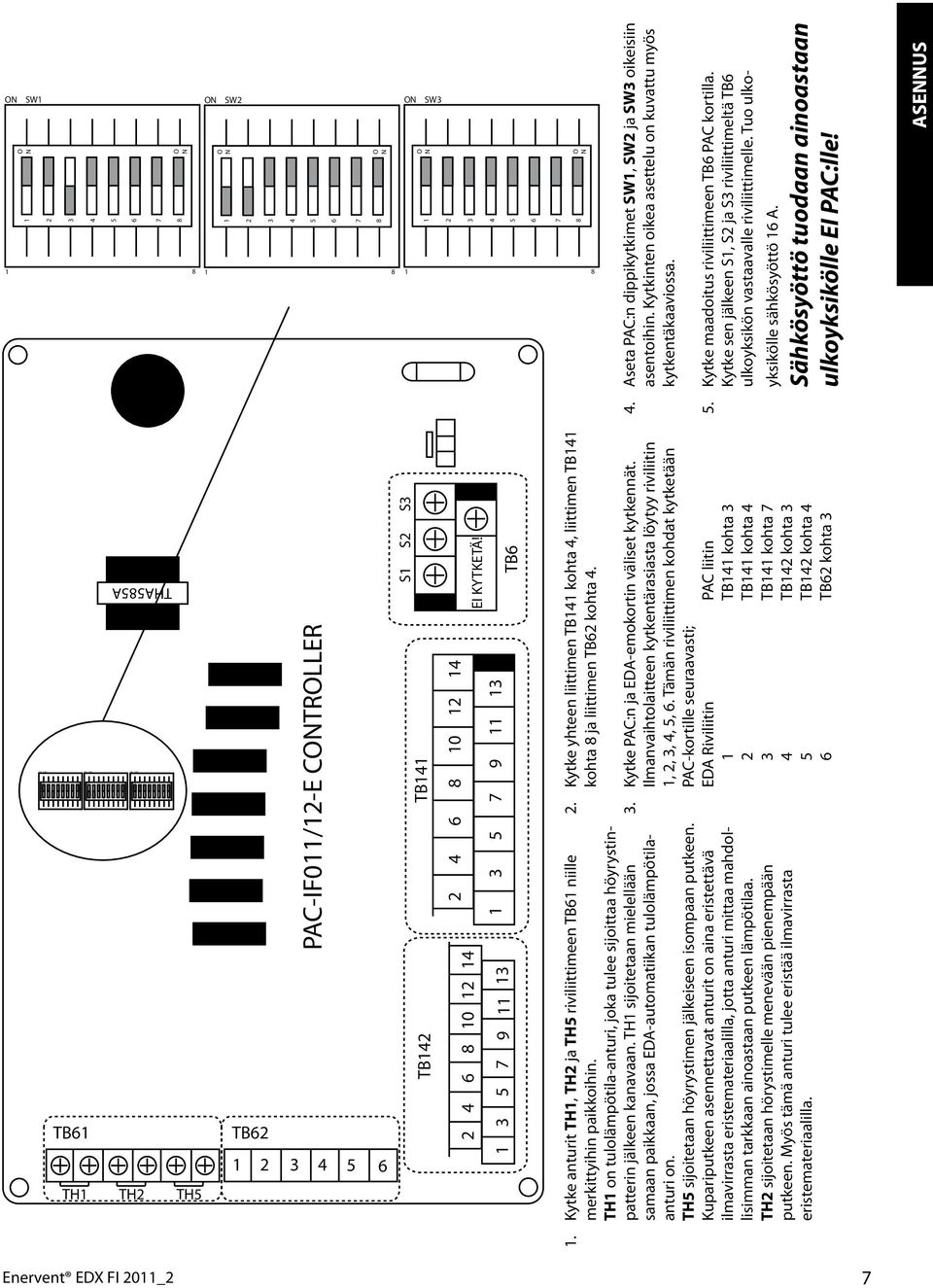

7 ON SW O N ON SW O N O N ON SW O N O N O N ON SW O N O N ON SW O N O N ON SW O N O N. Aseta PAC:n dippikytkimet SW, SW ja SW oikeisiin asentoihin. Kytkinten oikea asettelu on kuvattu myös kytkentäkaaviossa.. Kytke maadoitus riviliittimeen TB PAC kortilla. Kytke sen jälkeen S, S ja S riviliittimeltä TB ulkoyksikön vastaavalle riviliittimelle. Tuo ulkoyksikölle sähkösyöttö A. Sähkösyöttö tuodaan ainoastaan ulkoyksikölle EI PAC:lle! ASENNUS TB THAA TH TH TH TB PAC-IF/-E CONTROLLER S S S TB EI KYTKETÄ! 9 TB TB 9. Kytke yhteen liittimen TB kohta, liittimen TB kohta ja liittimen TB kohta.. Kytke PAC:n ja EDA-emokortin väliset kytkennät. Ilmanvaihtolaitteen kytkentärasiasta löytyy riviliitin,,,,,. Tämän riviliittimen kohdat kytketään PAC-kortille seuraavasti; EDA Riviliitin PAC liitin TB kohta TB kohta TB kohta TB kohta TB kohta TB kohta. Kytke anturit TH, TH ja TH riviliittimeen TB niille merkittyihin paikkoihin. TH on tulolämpötila-anturi, joka tulee sijoittaa höyrystinpatterin jälkeen kanavaan. TH sijoitetaan mielellään samaan paikkaan, jossa EDA-automatiikan tulolämpötilaanturi on. TH sijoitetaan höyrystimen jälkeiseen isompaan putkeen. Kupariputkeen asennettavat anturit on aina eristettävä ilmavirrasta eristemateriaalilla, jotta anturi mittaa mahdollisimman tarkkaan ainoastaan putkeen lämpötilaa. TH sijoitetaan hörystimelle menevään pienempään putkeen. Myös tämä anturi tulee eristää ilmavirrasta eristemateriaalilla. Enervent EDX FI _

8 ASENNUS EDX-JÄRJESTELMÄN PERIAATEKAAVIO CX/LA-PATTERI VEAB KANAVA SÄHKÖPATTERI LTO:LTA TULEVA ILMA SÄHKÖPATTERILLE MENEVÄ ILMA HUONEISIIN MENEVÄ ILMA TH Tulopatterin (CX/LA-patteri) jälkeinen anturi TH TE Tuloilma anturi (EDA emokortille) TE TH, TH JA TH anturit ovat tehtaalla valmiiksi asennettu koneeseen. TH Nesteputken alin kohta anturi TH Patteriputken lämpötila anturi (Asennetaan patterin / korkeuteen) TH TH KONDENSSIVESILIITÄNTÄ x. x. x. x. x. IV-KOJEKESKUS ILMALÄMPÖPUMPPU ULKOYKSIKKÖ x.s ILMALÄMPÖPUMPPU SÄÄDIN PAC-IF/B-E RJPC kaapeli x. EDA OHJAINPANELI x.s TURVAKYTKIN ILMALÄMPÖPUMPPU SYÖTTÖ COMP - PUHZ-RP x A, VAC, x.s COMP - PUHZ-RP x A, VAC, x.s COMP - PUHZ-RP x A, VAC, xs COMP - PUHZ-RP x A, VAC, xs TURVAKYTKIN TURVAKYTKIN = KAAPELOINTI JA KYTKENTÄ x.s TYÖMAALLA (SU) KYTKENNÄT KATSO ERILLISET SÄHKÖKAAVIOT SÄHKÖSYÖTTÖ KATSO TAULUKKO SÄHKÖSYÖTTÖ A, VAC, Hz SÄHKÖSYÖTTÖ KATSO TAULUKKO RYHMÄKESKUS Osa Kpl Osan nimitys Valmiste Piirt Tark Hyv File Pvm Suhde MW EDX-E_Periaatekaavio.. Nimitys Paino kg EDX-E PERIAATEKAAVIO YLEISTOLERANSSIT Hitsatut rakenteet: EN ISO 9-AE Koneistetut osat: ISO -mk KANAVA SÄHKÖPATTERI SYÖTTÖ CV -9-MQXL (9W) x A, VAC, x.s CV --MQXL (W) CV --MQXL (W) x A, VAC, x.s x A, VAC, x.s CV --MQXL (W) x A, VAC, x.s CV --MQXL (W) x A, VAC, x.s CV --MQXL (W) x A, VAC, x.s Piir no Muutos Lehti Kipinätie, Porvoo Tel. -()- Fax. -()- No Muutos Pvm Muutt Hyv

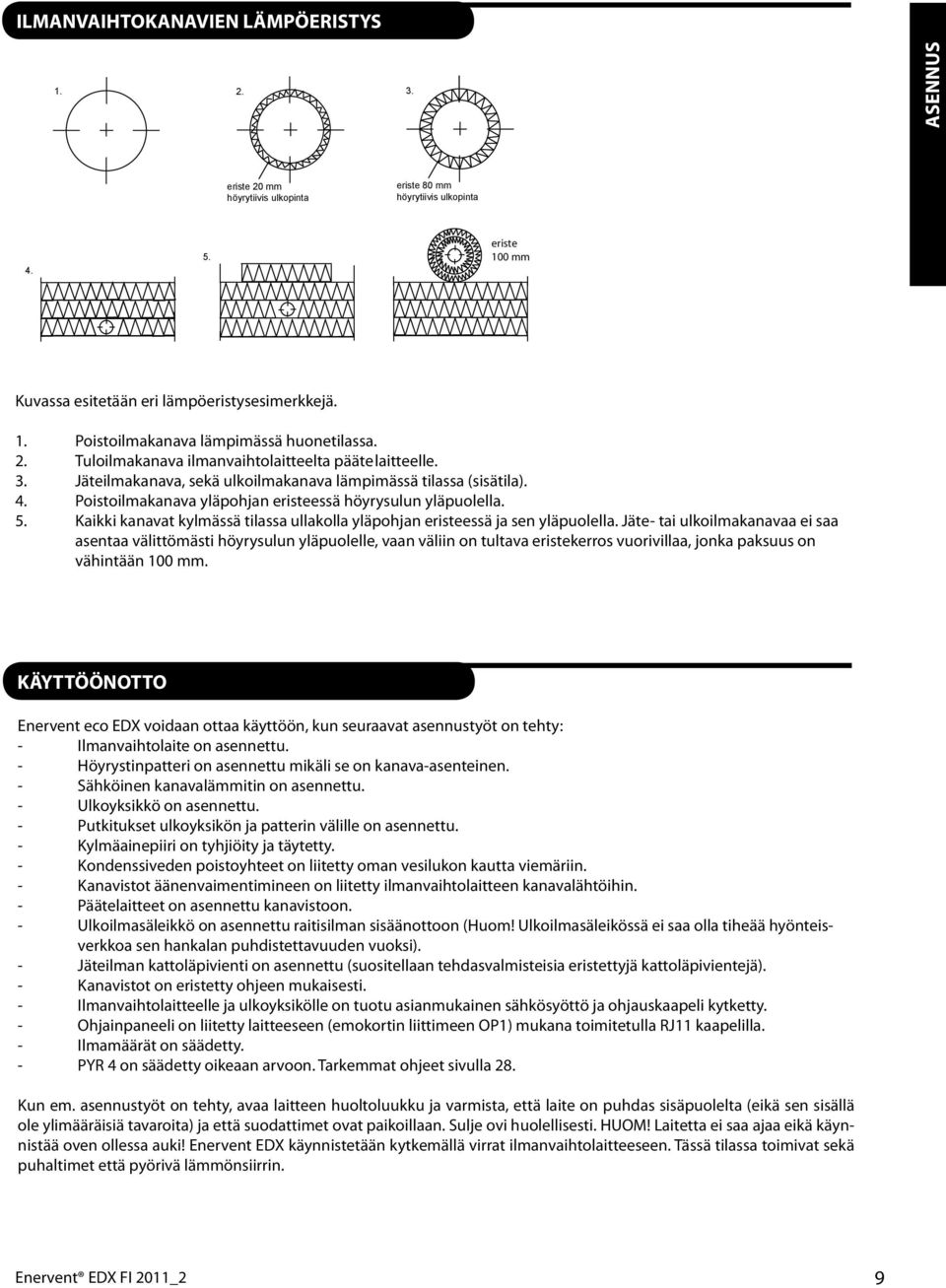

9 ILMANVAIHTOKANAVIEN LÄMPÖERISTYS... ASENNUS eriste mm höyrytiivis ulkopinta eriste mm höyrytiivis ulkopinta.. eriste mm Kuvassa esitetään eri lämpöeristysesimerkkejä.. Poistoilmakanava lämpimässä huonetilassa.. Tuloilmakanava ilmanvaihtolaitteelta pääte laitteelle.. Jäteilmakanava, sekä ulkoilmakanava lämpimässä tilassa (sisätila).. Poistoilmakanava yläpohjan eristeessä höyrysulun yläpuolella.. Kaikki kanavat kylmässä tilassa ullakolla yläpohjan eristeessä ja sen yläpuolella. Jäte- tai ulkoilmakanavaa ei saa asentaa välittömästi höyrysulun yläpuolelle, vaan väliin on tultava eristekerros vuorivillaa, jonka paksuus on vähintään mm. KÄYTTÖÖNOTTO Enervent eco EDX voidaan ottaa käyttöön, kun seuraavat asennustyöt on tehty: - Ilmanvaihtolaite on asennettu. - Höyrystinpatteri on asennettu mikäli se on kanava-asenteinen. - Sähköinen kanavalämmitin on asennettu. - Ulkoyksikkö on asennettu. - Putkitukset ulkoyksikön ja patterin välille on asennettu. - Kylmäainepiiri on tyhjiöity ja täytetty. - Kondenssiveden poistoyhteet on liitetty oman vesilukon kautta viemäriin. - Kanavistot äänenvaimentimineen on liitetty ilmanvaihtolaitteen kanavalähtöihin. - Päätelaitteet on asennettu kanavistoon. - Ulkoilmasäleikkö on asennettu raitisilman sisäänottoon (Huom! Ulkoilmasäleikössä ei saa olla tiheää hyönteisverkkoa sen hankalan puhdistettavuuden vuoksi). - Jäteilman kattoläpivienti on asennettu (suositellaan tehdasvalmisteisia eristettyjä kattoläpivientejä). - Kanavistot on eristetty ohjeen mukaisesti. - Ilmanvaihtolaitteelle ja ulkoyksikölle on tuotu asianmukainen sähkösyöttö ja ohjauskaapeli kytketty. - Ohjainpaneeli on liitetty laitteeseen (emokortin liittimeen OP) mukana toimitetulla RJ kaapelilla. - Ilmamäärät on säädetty. - PYR on säädetty oikeaan arvoon. Tarkemmat ohjeet sivulla. Kun em. asennustyöt on tehty, avaa laitteen huoltoluukku ja varmista, että laite on puhdas sisäpuolelta (eikä sen sisällä ole ylimääräisiä tavaroita) ja että suodattimet ovat paikoillaan. Sulje ovi huolellisesti. HUOM! Laitetta ei saa ajaa eikä käynnistää oven ollessa auki! Enervent EDX käynnistetään kytkemällä virrat ilmanvaihtolaitteeseen. Tässä tilassa toimivat sekä puhaltimet että pyörivä lämmönsiirrin. Enervent EDX FI _ 9

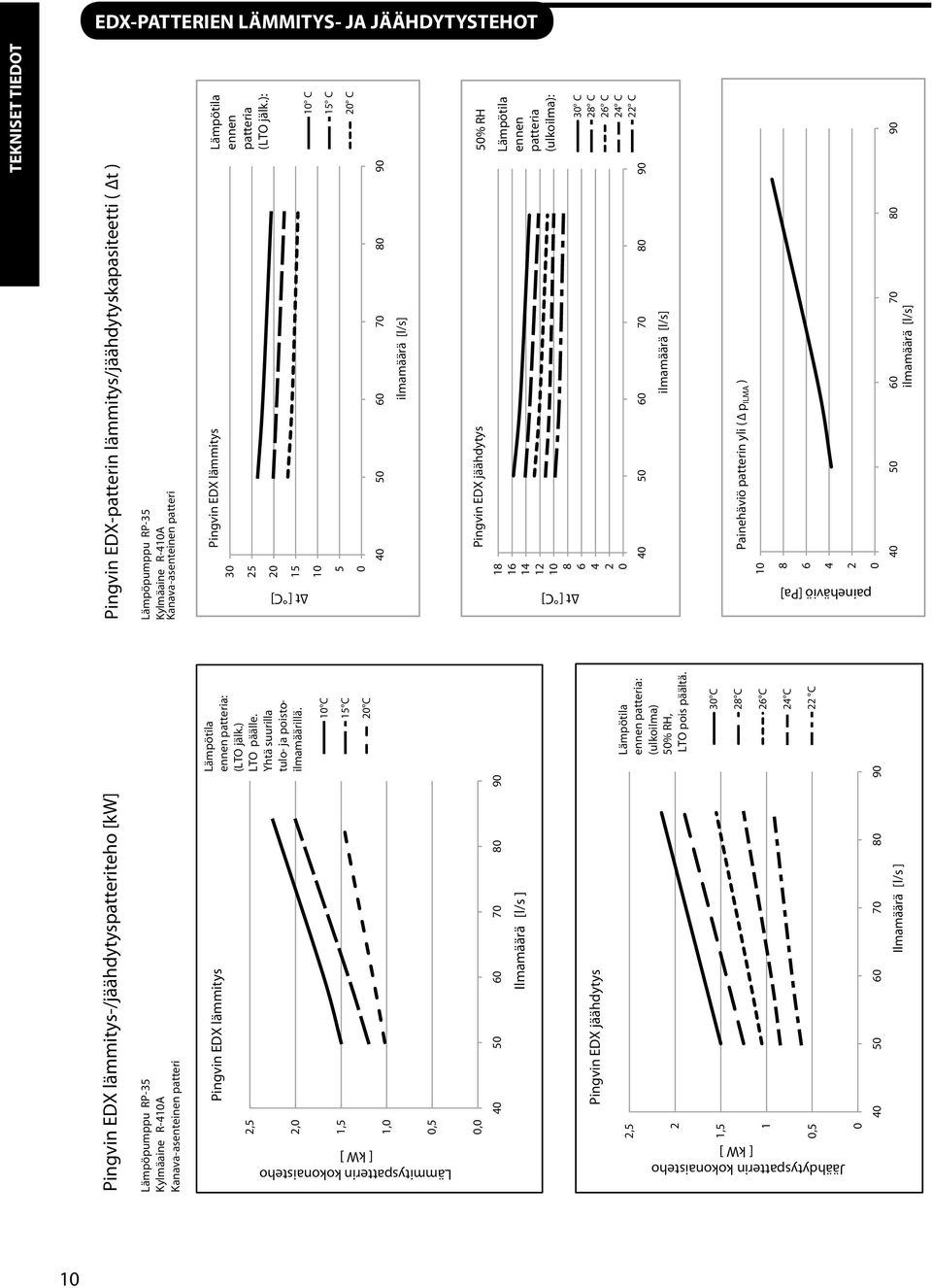

10 EDX-PATTERIEN LÄMMITYS- JA JÄÄHDYTYSTEHOT Pingvin EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri,,,,, Pingvin EDX lämmitys : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C, 9 YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho Ilmamäärä [l/s ] Pingvin EDX jäähdytys,,, 9 C C C C C Jäähdytyspatterin kokonaisteho Ilmamäärä [l/s ] : (ulkoilma) % RH, LTO pois päältä. Pingvin EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri Pingvin EDX lämmitys 9 C (LTO jälk.): C C Pingvin EDX jäähdytys 9 (ulkoilma): % RH C C C C C Painehäviö patterin yli ( p ILMA ) painehäviö [Pa] 9

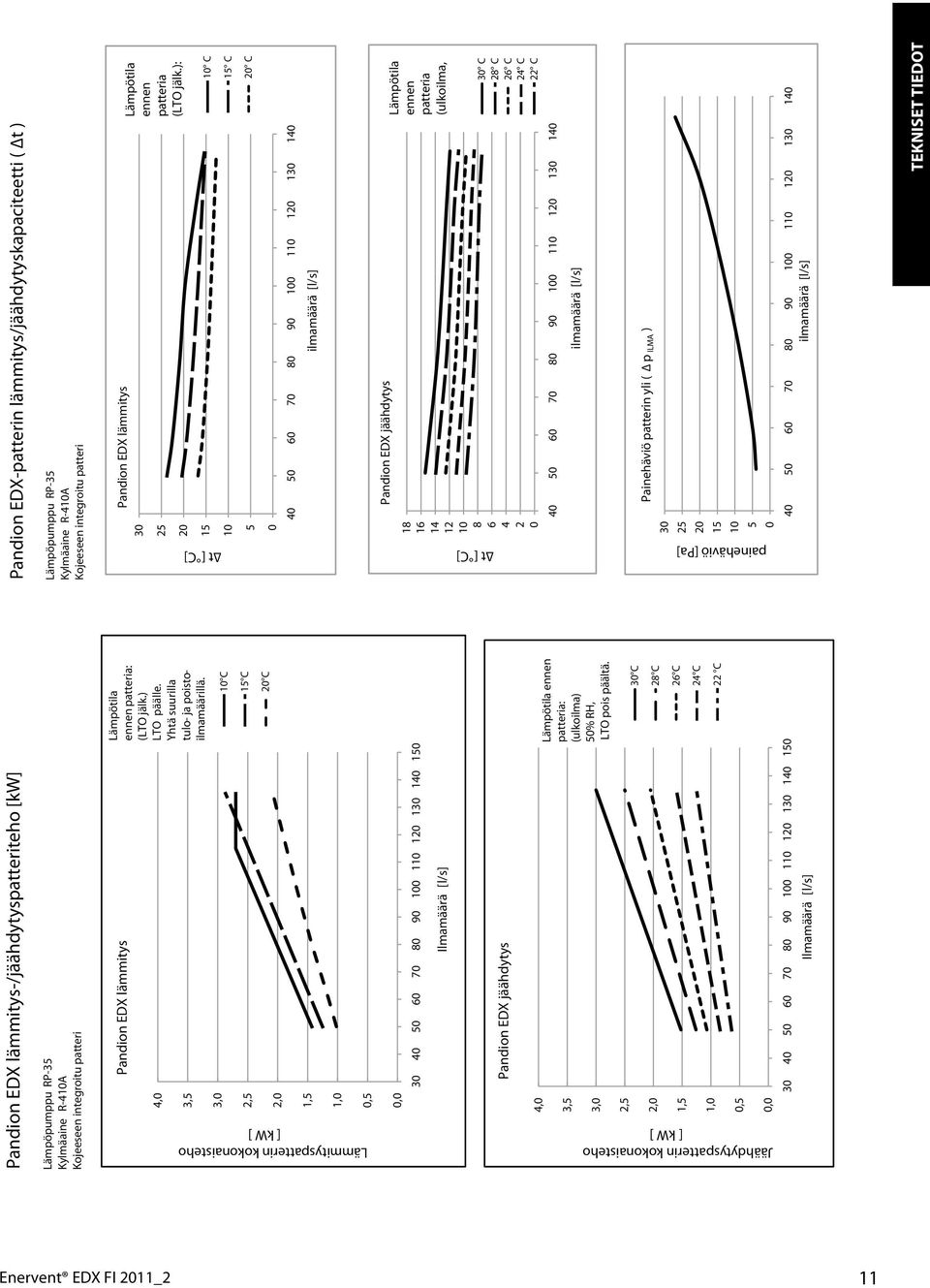

11 Pandion EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- Kylmäaine R-A Kojeeseen integroitu patteri,,,,,,,, Pandion EDX lämmitys : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C, 9 YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho Pandion EDX jäähdytys,,,,,,,,, 9 : (ulkoilma) % RH, LTO pois päältä. C C C C C Pandion EDX-patterin lämmitys/jäähdytyskapaciteetti ( t ) Lämpöpumppu RP- Kylmäaine R-A Kojeeseen integroitu patteri Pandion EDX lämmitys (LTO jälk.): C C C 9 Jäähdytyspatterin kokonaisteho Pandion EDX jäähdytys 9 (ulkoilma, C C C C C Painehäviö patterin yli ( p ILMA ) 9 painehäviö [Pa] Enervent EDX FI _

12 Pelican EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- Kylmäaine R-A Kojeeseen integroitu patteri Pelican EDX lämmitys,,,,,,,,,, 9 : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho Pelican EDX jäähdytys,,,,,,,,,, 9 C C C C C Jäähdytyspatterin kokonaisteho : (ulkoilma) % RH, LTO pois päältä. Pelican EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- Kylmäaine R-A Kojeeseen integroitu patteri Pelican EDX lämmitys (LTO jälk.): C C t [ C ] C 9 Pelican EDX jäähdytys 9 C t [ C ] (ulkoilma, % RH): C C C C Painehäviö patterin yli ( p ILMA ) painehäviö [Pa] 9

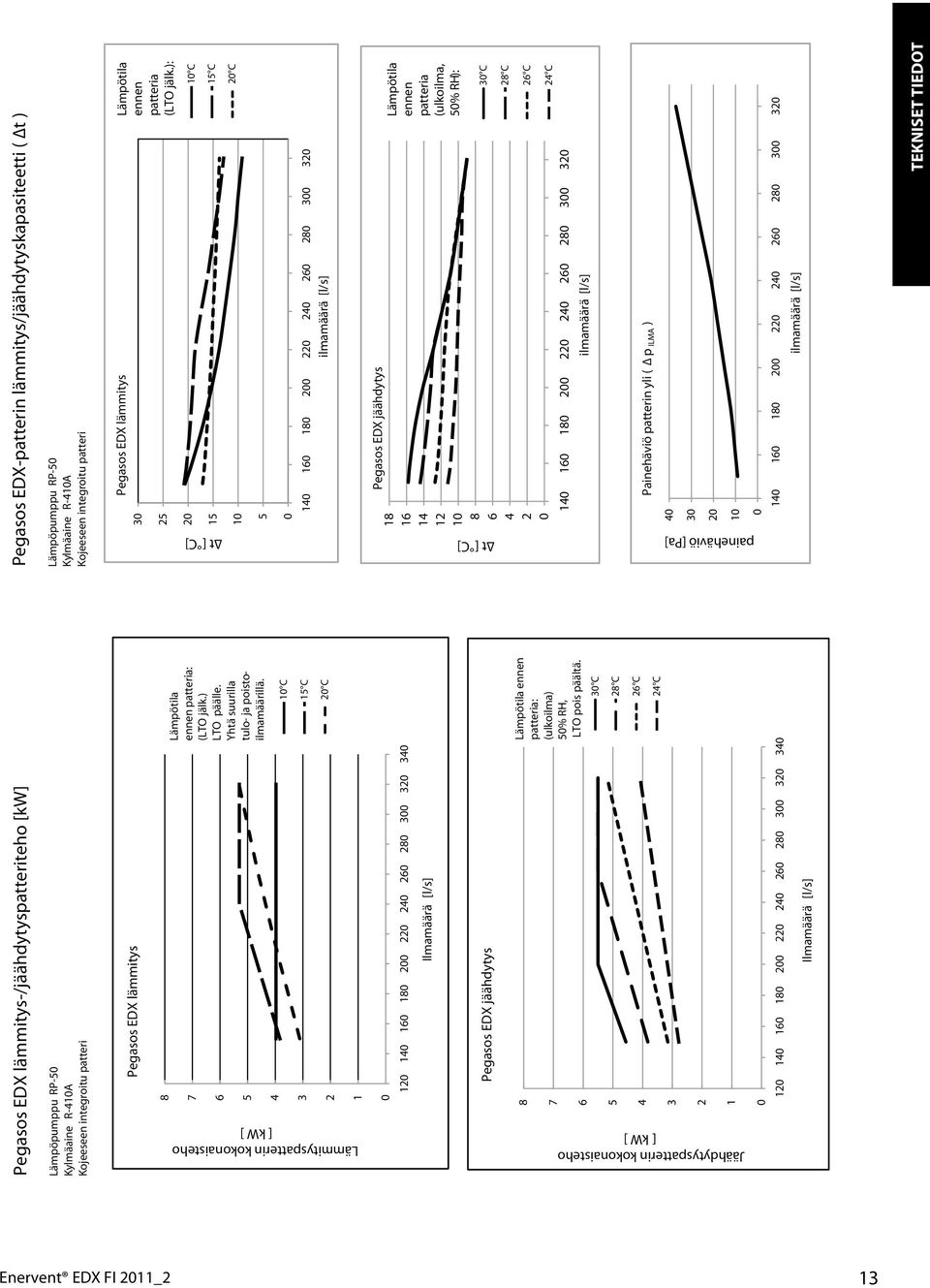

13 Pegasos EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- Kylmäaine R-A Kojeeseen integroitu patteri Pegasos EDX lämmitys : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho Pegasos EDX jäähdytys : (ulkoilma) % RH, LTO pois päältä. C C C C Pegasos EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- Kylmäaine R-A Kojeeseen integroitu patteri Pegasos EDX lämmitys (LTO jälk.): C C C Jäähdytyspatterin kokonaisteho Pegasos EDX jäähdytys (ulkoilma, % RH): C C C C Painehäviö patterin yli ( p ILMA ) painehäviö [Pa] Enervent EDX FI _

14 Pegasos EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- (optio) Kylmäaine R-A Kojeeseen integroitu patteri 9 Pegasos EDX lämmitys : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho Pegasos EDX jäähdytys 9 : (ulkoilma) % RH, LTO pois päältä. C C C C Jäähdytyspatterin kokonaisteho Pegasos EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- (optio) Kylmäaine R-A Kojeeseen integroitu patteri Pegasos EDX lämmitys (LTO jälk.): C C C Pegasos EDX jäähdytys (ulkoilma, % RH): C C C C Painehäviö patterin yli ( p ILMA ) painehäviö [Pa]

15 Pegasos XL EDX lämmitys-/jäähdytyspatteriteho (kw) Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri Pegasos XL EDX lämmitys 9 Ilmamäärä (l/s) : (LTO jälk.) LTO päällä. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho (kw) Pegasos XL EDX jäähdytys 9 Ilmamäärä (l/s) : (ulkoilma) % RH, LTO pois päältä. C C C C Pegasos XL EDX-patterin lämmitys/jäähdytyskapasiteetti ( T) Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri Pegasos XL EDX lämmitys (LTO jälk.): C C C Jäähdytyspatterin kokonaisteho (kw) T ( C) ilmamäärä (l/s) Pegasos XL EDX jäähdytys T ( C) ilmamäärä (l/s) (ulkoilma, % RH): C C C C Painehäviö patterin yli ( p ILMA ) painehäviö (Pa) ilmamäärä (l/s) Enervent EDX FI _

16 Pegasos XL EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- (optio) Kylmäaine R-A Kanava-asenteinen patteri Pegasos XL EDX lämmitys 9 Ilmamäärä l/s : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho Pegasos XL EDX jäähdytys 9 Ilmamäärä l/s : (ulkoilma) % RH, LTO pois päältä. C C C C Pegasos XL EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- (optio) Kylmäaine R-A Kanava-asenteinen patteri Pegasos XL EDX lämmitys (LTO jälk.): C C C Jäähdytyspatterin kokonaisteho Pegasos XL EDX jäähdytys (ulkoilma, % RH): C C C C Painehäviö patterin yli ( Δ p ILMA ) painehäviö [Pa]

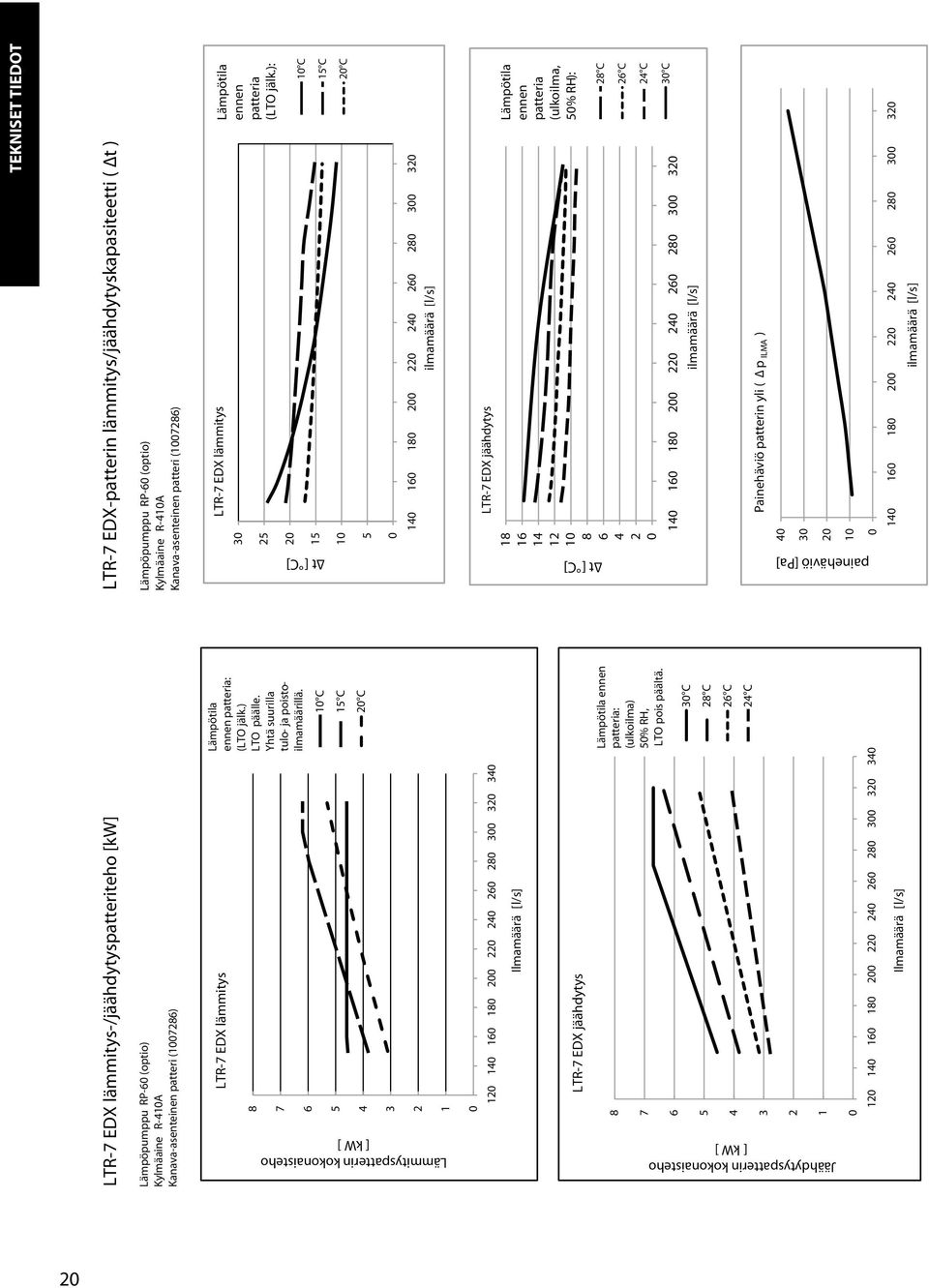

17 LTR- EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri,,,,,, LTR- EDX lämmitys : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C, 9 YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho LTR- EDX jäähdytys,,,,,, : (ulkoilma) % RH, LTO pois päältä. C C C C C Jäähdytyspatterin kokonaisteho, 9 LTR- EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri LTR- EDX lämmitys (LTO jälk.): C C C 9 LTR- EDX jäähdytys 9 (ulkoilma, C C C C C Patterin painehäviö ( p ILMA ) painehäviö [Pa] 9 Enervent EDX FI _

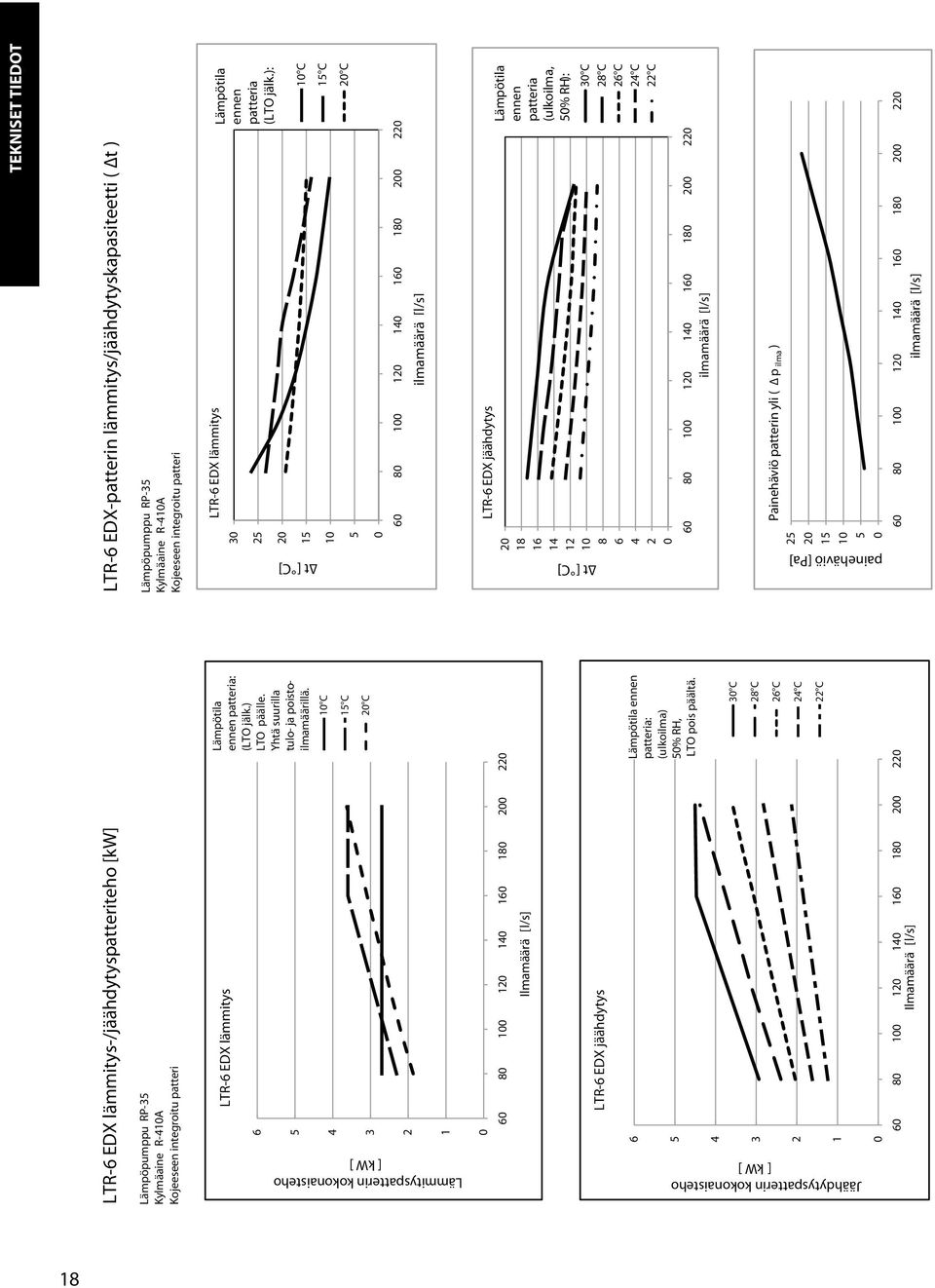

18 LTR- EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- Kylmäaine R-A Kojeeseen integroitu patteri LTR- EDX lämmitys : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho LTR- EDX jäähdytys : (ulkoilma) % RH, LTO pois päältä. C C C C C Jäähdytyspatterin kokonaisteho LTR- EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- Kylmäaine R-A Kojeeseen integroitu patteri LTR- EDX lämmitys (LTO jälk.): C C C LTR- EDX jäähdytys (ulkoilma, % RH): C C C C C Painehäviö patterin yli ( p ilma ) painehäviö [Pa]

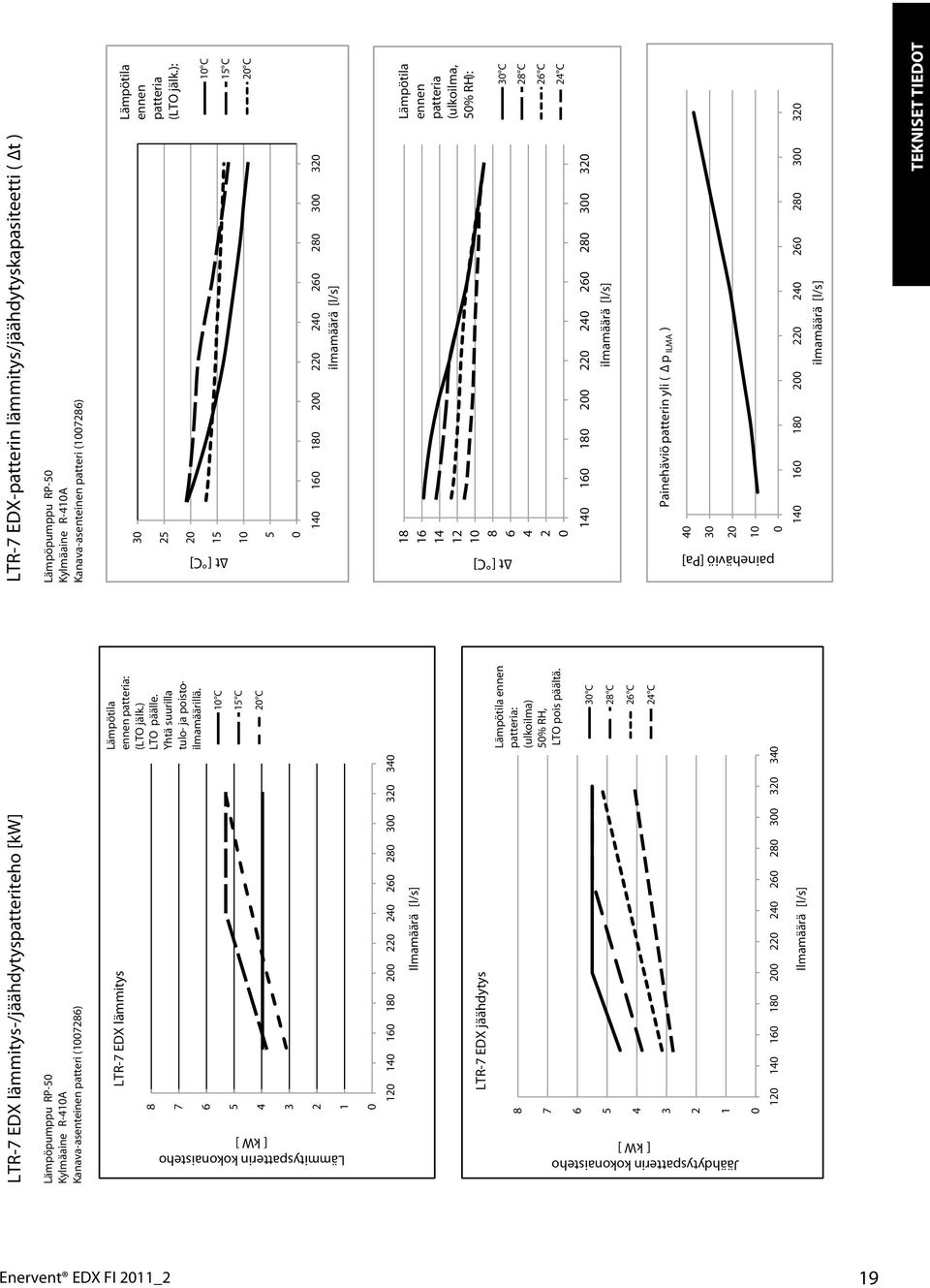

19 LTR- EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri () LTR- EDX lämmitys : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho LTR- EDX jäähdytys : (ulkoilma) % RH, LTO pois päältä. C C C C Jäähdytyspatterin kokonaisteho LTR- EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri () (LTO jälk.): C C C (ulkoilma, % RH): C C C C Painehäviö patterin yli ( p ILMA ) painehäviö [Pa] Enervent EDX FI _ 9

20 LTR- EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- (optio) Kylmäaine R-A Kanava-asenteinen patteri () LTR- EDX lämmitys : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho LTR- EDX jäähdytys : (ulkoilma) % RH, LTO pois päältä. C C C C Jäähdytyspatterin kokonaisteho LTR- EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- (optio) Kylmäaine R-A Kanava-asenteinen patteri () LTR- EDX lämmitys (LTO jälk.): C C C LTR- EDX jäähdytys (ulkoilma, % RH): C C C C Painehäviö patterin yli ( p ILMA ) painehäviö [Pa]

21 LTR- XL EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri LTR- XL EDX lämmitys 9 : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho LTR- XL EDX jäähdytys 9 : (ulkoilma) % RH, LTO pois päältä. C C C C LTR- XL EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- Kylmäaine R-A Kanava-asenteinen patteri LTR- XL EDX lämmitys (LTO jälk.): C C C Jäähdytyspatterin kokonaisteho LTR- XL EDX jäähdytys (ulkoilma, % RH): C C C C Painehäviö patterin yli ( p ILMA ) painehäviö [Pa] Enervent EDX FI _

22 LTR- XL EDX lämmitys-/jäähdytyspatteriteho [kw] Lämpöpumppu RP- (optio) Kylmäaine R-A Kanava-asenteinen patteri LTR- XL EDX lämmitys 9 : (LTO jälk.) LTO päälle. Yhtä suurilla tulo- ja poistoilmamäärillä. C C C YLEISTÄ TEKNISET TIEDOT Lämmityspatterin kokonaisteho LTR- XL EDX jäähdytys 9 : (ulkoilma) % RH, LTO pois päältä. C C C C LTR- XL EDX-patterin lämmitys/jäähdytyskapasiteetti ( t ) Lämpöpumppu RP- (optio) Kylmäaine R-A Kanava-asenteinen patteri LTR- XL EDX lämmitys (LTO jälk.): C C C Jäähdytyspatterin kokonaisteho LTR- XL EDX jäähdytys (ulkoilma, % RH): C C C C Painehäviö patterin yli ( p ILMA ) painehäviö [Pa]

23 KYTKENTÄKAAVIOT SÄÄTÖKAAVIO eco EDX-E 9 VALVONTAKESKUS = OHJELMALLINEN TOIMINTO = FYYSINEN LIITÄNTÄ = KAAPELOINTI JA KYTKENTÄ TYÖMAALLA (SU) HÄLYTYS KÄYNTITILA MITTAUS OHJAUS SÄÄTÖ EDA ES KOJEKESKUS ES ES SC ES TURVA KYTKIN SYÖTTÖ OP %RH SC TE TE M 9 M M TE ÄV - PF SU SC FG 9 M TE TZA+ TZ+ CX/LA M CX/LA TE TE ÄV TF + + TH TH SLP LTO TURVA- KYTKIN TH TH TH (PU) SÄÄDIN SU FG TH (PU) SÄÄDIN ULKOYKSIKKÖ SYÖTTÖ CX/LA PATTERI KANAVASSA PINGVIN, LTR-, LTR--XL JA PEGASOS XL MALLEISSA TURVA- KYTKIN ULKOYKSIKKÖ SYÖTTÖ CX/LA PATTERI KOJEESSA PANDION, PELICAN, LTR-, LTR- JA PEGASOS MALLEISSA TURVA- KYTKIN Piirt Tark Hyv File Pvm SIVU MW EDX.. Paino kg SÄÄTÖKAAVIO Nimitys EDA Ohjaus ECO puhaltimilla SYÖTTÖ Muutos Lehti A ECO EDX-E Kipinätie, Porvoo Tel. -()- Fax. -()- No Muutos Pvm Muutt Hyv KYTKENTÄKAAVIO Enervent EDX FI _

24 T SISÄISET KYTKENNÄT eco EDX KYTKENTÄKAAVIO HUOM! TULOILMA ANTURI ASENNETAAN KANAVAAN SÄHKÖPATTERIN JÄLKEEN. KOSTEUS JA POISTOLÄMPÖTILA ANTURI (SISÄINEN) %RH TE TULOSUODATIN, POISTOSUODATIN JA LTO PAINE-EROLÄHETIN (LISÄVARUSTE) RUUVILIITIN LTO:n JÄLKEISEN TULOILMAN ULKOILMA ANTURI ANTURI TE TE TULOILMA ANTURI TE JÄTEILMA ANTURI TE PIKALIITIN RH +V GND - VDC GND OHJAINPANELI (kpl. sisältyy irrallisena) Max. kpl ohjainpanelia m kaapelilla +V PU VA KE SI PIN - Tuloilmasuodattimen paine-erolähetin (-VDC) PIN - VDC PIN - Poistoilmasuodattimen paine-erolähetin (-VDC) PIN - GND PIN - LTO paine-erolähetin (-VDC) PIN - GND 9 X RJPC RJPC HUONEILMA ANTURI TE (LISÄVARUSTE) OHJAINPANELI KYTKENNÄT KTS. ERILLINEN LIITE KYTKENNÄT KTS. ERILLINEN LIITE m RJPC kaapeli sisältyy irrallisena F OHJAINPANELI Max. kpl ohjainpanelia m kaapelilla X X X X X VAC X VDC X OP PANEL OP PANEL RJPC F RJPC RJPC RJPC AI AI AI AI AI AI ALM A ALM DI DI DI DI DI DI DI DI DI9 DI AO AO AO ALM B ALM GND GND GND GND GND AO V V V V V A X9 B A X9 FREEWAY RJPC EDA EMOKORTTI X F N N N L L L N OUT N TF N PF DO DO DO DO DO GND GND AO +V A R HUONEILMA ANTURI TE (LISÄVARUSTE) OHJAINPANELI KYTKENNÄT KTS. ERILLINEN LIITE X9 GND A GND AO PÄÄKYTKIN PINGVIN, PELICAN, PANDION B JA PEGASOS MALLEISSA OVIKYTKIN LTR-, LTR- JA LTR- MALLEISSA PE N L X TF -V PF -V OHJAUS OHJAUS Piirt Tark Hyv File Pvm Sivu MW.. EDX_revD EDA ohjaus Nimitys Paino kg ECO puhaltimilla SÄHKÖKAAVIO (EDX) TF PF PISTOTULPPA PINGVIN, PELICAN, PANDION JA PEGASOS MALLEISSA TULOILMAPUHALLIN POISTOILMAPUHALLIN MOOTTORI MOOTTORI SYÖTTÖ A VAC Hz IV-koje Muutos Lehti ECO EDX D Kipinätie, Porvoo Tel. -()- Fax. -()- Hyv

25 SISÄISET KYTKENNÄT LTO EDA EMOKORTTI -VDC LTO ON/ AO GND N DO DO L DCV Max.A EM-9-SPG LTO-ohjauskortti HALL LTO MOOTTORI XFMG-A Hyv Piirt Tark Hyv File Pvm Sivu MW.. EDX_revD Nimitys Paino kg LTO MOOTTORI SÄHKÖKAAVIO (EDX) Kipinätie, Porvoo Tel. -()- Fax. -()- SISÄISET KYTKENNÄT Muutos Lehti D KYTKENTÄKAAVIO KeVi Ke Pu Si Va Mu Ru Vi Or KeVi Ke Pu Si Va Mu Ru Vi Or KeVi Ke Pu Si Va Mu Ru Vi Or KeVi Ke Pu Si Va Mu Ru Vi Or 9 +V -V PE N L M Enervent EDX FI _

26 SISÄISET JA ULKOISET KYTKENNÄT KYTKENTÄKAAVIO EDA EMOKORTTI JÄÄHDYTYS PÄÄLLE/POIS -VDC V DO DO GND DI GND DI GND AO V GND A R A R PYR KAKSIPORRASYKSIKKÖ R SISÄISET KYTKENNÄT X X ULKOISET KYTKENNÄT HUOM! G (GND) KYTKETÄÄN YHTEEN ULKOYKSIKÖSSÄ. TH, TH JA TH anturit ovat tehtaalla valmiiksi asennettu koneeseen. Anturit johdotetaan PAC-IFB-E säätimelle (SU). ILMALÄMPÖPUMPPU SÄÄDIN TURVA KYTKIN (SU) TB TB PE N L X X TB TB YLEISVIKA x.s MITSUBISHI PUHZ-RPxx ILMALÄMPÖPUMPPU ULKOYKSIKKÖ SULATUS INDIKOINTI PAC-IF/B-E CONTROLLER LÄMMITYS/ -VDC JÄÄHDYTYS PAC-IF/B-E CONTROLLER KYTKIN ASETUKSET SW ON SW ON ON TB SW = KAAPELOINTI JA KYTKENTÄ TYÖMAALLA (SU) TH Tulopatterin jälkeinen anturi TH Nesteputken alin kohta anturi TH Patteriputken lämpötila anturi (Asennetaan patterin / korkeuteen) SYÖTTÖ VEAB KANAVA SÄHKÖPATTERI CV xx-xx-xmqxl NC NO (<ma) TZA+ Ylikuumenemissuoja hälytys KANAVA SÄHKÖPATTERI SYÖTTÖ CV -9-MQXL (9W) x A, VAC, x.s CV --MQXL (W) x A, VAC, x.s CV --MQXL (W) x A, VAC, x.s CV --MQXL (W)x A, VAC, x.s CV --MQXL (W)x A, VAC, x.s CV --MQXL (W)x A, VAC, x.s SYÖTTÖ ILMALÄMPÖPUMPPU SYÖTTÖ COMP - PUHZ-RP x A, VAC, x.s COMP - PUHZ-RP x A, VAC, x.s COMP - PUHZ-RP x A, VAC, xs COMP - PUHZ-RP x A, VAC, xs Hyv Piirt Tark Hyv File Pvm Sivu MW/MK.. EDX_revD Nimitys Paino kg EDX - MITSUBISHI & SÄHKÖPATTERI SÄHKÖKAAVIO (EDX) Kipinätie, Porvoo Tel. -()- Fax. -()- SISÄISET/ULKOISET KYTKENNÄT Muutos Lehti D x. 9 x. S S S S S S L L N PE 9 TURVA KYTKIN (SU)

27 ULKOISET KYTKENNÄT -VDC -VDC -VDC -VDC V GND AI V GND AI V GND AI -VDC -VDC -VDC -VDC -% -% -ppm -ppm KOSTEUSANTURI KOSTEUSANTURI CO ANTURI CO ANTURI (LISÄVARUSTE) (LISÄVARUSTE) (LISÄVARUSTE) (LISÄVARUSTE) ALM A ALM A ALM B ALM B KÄYTÖSSÄ EI KÄYTÖSSÄ KESKUSPÖLYNIMURI INDIKOINTI LIESITUULETIN INDIKOINTI YLIPAINE PAINONAPPI (LISÄVARUSTE) TEHOSTUS PAINONAPPI (LISÄVARUSTE) LISÄAIKA PAINONAPPI (VAIN TOIMISTO- KÄYTTÖTILASSA) (LISÄVARUSTE) ULKOPUOLINEN HÄLYTYS (esim. PALOVAARA) HÄLYTYS B ULOSTULO HÄLYTYS A ULOSTULO HÄTÄSEIS EDA EMOKORTTI Piirt Tark Hyv File Pvm Sivu MW/MK.. EDX_revD Paino kg KYTKENTÄKAAVIO ULKOILMA PELTIMOOTTORI Nimitys AIKAOHJATTU RELE KATSO KOJEEN KÄYTTÖOHJEESTA (LISÄVARUSTE) JÄTEILMA PELTIMOOTTORI (LISÄVARUSTE) EDA EMOKORTTI RJPC RJPC OP PANEL FREEWAY m RJPC kaapeli sisältyy irrallisena MODBUS RTU VÄYLÄ OHJAINPANELI kpl. sisältyy irrallisena HUONEILMA ANTURI TE (LISÄVARUSTE) OHJAINPANELI (LISÄVARUSTE) Lehti Muutos D Hyv HUONEILMA ANTURI TE (LISÄVARUSTE) V GND AI DI DI DI DI DI DI9 GND DI DI DI DO DO L N DO DO SÄHKÖKAAVIO (EDX) EDX IV-KOJEEN ULKOISET KYTKENNÄT RJPC RJPC RJPC RJPC Kipinätie, Porvoo Tel. -()- Fax. -()- M M V GND Y V GND Y V GND Y V GND Y %RH %RH CO CO L N L N Enervent EDX FI _

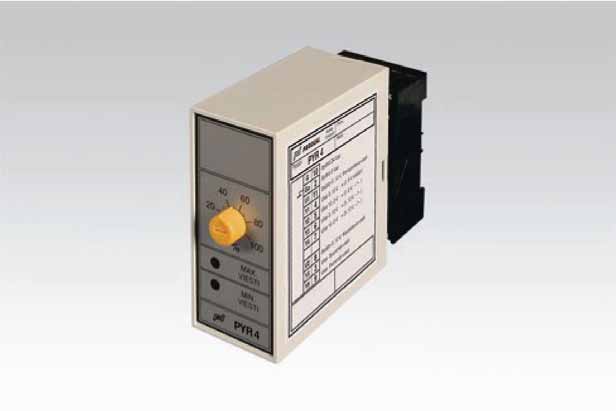

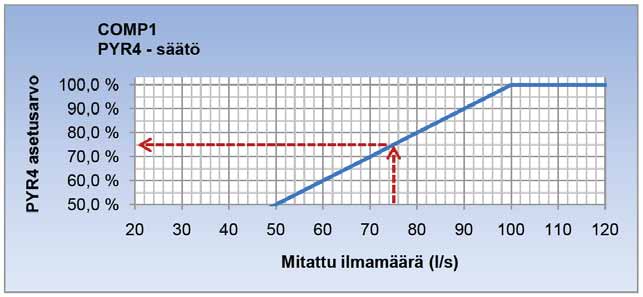

28 PYR SÄÄTÖOHJEET KYTKENTÄKAAVIO PYR optimoi ilmalämpöpumpun tehoa suhteessa ilmamäärään. Näin saavutetaan tasaisempi käynti. EDX ulkoyksikölle menevä säätöviesti suhteutetaan mitattuun ilmamäärään PYR muuntimella, joka löytyy ilmanvaihtolaitteen kytkentälaatikosta (Pingvin ja LTR- laitteissa on ulkoinen kytkentälaatikko, muiden mallien kytkentälaatikko on laitteen sisällä). PYR säädetään, säätimen päällä olevasta säätönupista, kyseessä olevan ulkoyksikön säätökäyrän mukaan, kun rakennuskohteesta on mitattu saavutettu ilmamäärä. Uusi asetusarvo kirjataan ylös sekä käyttöohjeesta löytyvään parametrilistaan ( RAJOITETTAVA VIESTI (%) ) että PYR-:ssä olevaan tarraan ( MUUTETTU ASETUSARVO ). Säätökäyrät seuraavalla sivulla. Esimerkki: Käytössä on Pingvin eco EDX-E laite, jossa on COMP ulkoyksikkö. Talossa mitattu normaali ilmamäärä on l/s. Tämä antaa alla olevan säätökäyrän mukaan PYR:n asetusarvoksi %.
