Vallox DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ. Mallit: DIGIT2 SE R DIGIT2 SE L DIGIT2 SE VKL R DIGIT2 SE VKL L DIGIT2 SE MLV R DIGIT2 SE MLV L

Koko: px
Aloita esitys sivulta:

Download "Vallox DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ. Mallit: DIGIT2 SE R DIGIT2 SE L DIGIT2 SE VKL R DIGIT2 SE VKL L DIGIT2 SE MLV R DIGIT2 SE MLV L"

Transkriptio

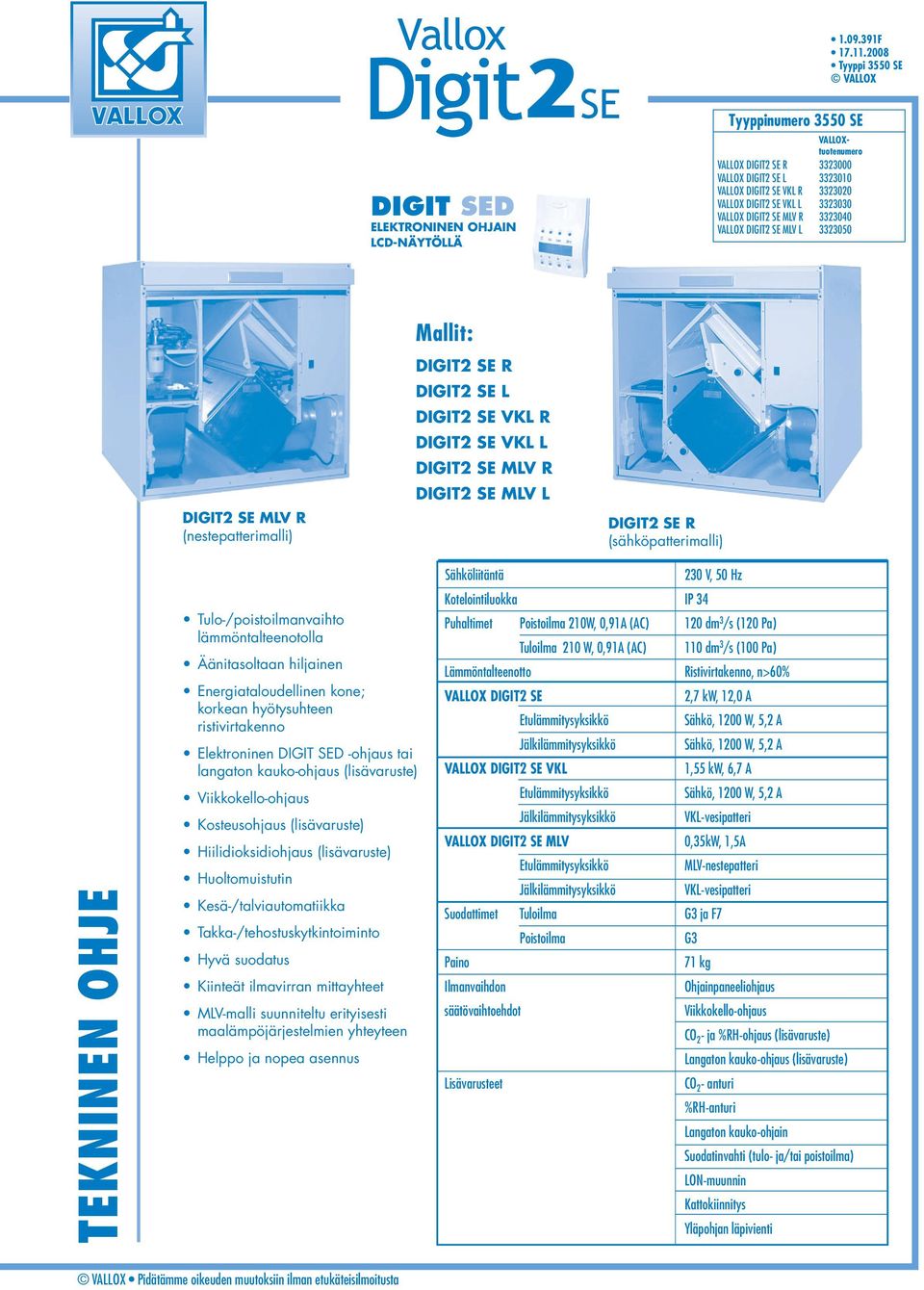

1 Vallox Digit2SE DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ Tyyppinumero 55 SE F Tyyppi 55 SE VALLOX VALLOXtuotenumero VALLOX DIGIT2 SE R 2 VALLOX DIGIT2 SE L 21 VALLOX DIGIT2 SE VKL R 22 VALLOX DIGIT2 SE VKL L 2 VALLOX DIGIT2 SE MLV R 2 VALLOX DIGIT2 SE MLV L 25 DIGIT2 SE MLV R (nestepatterimalli) Mallit: DIGIT2 SE R DIGIT2 SE L DIGIT2 SE VKL R DIGIT2 SE VKL L DIGIT2 SE MLV R DIGIT2 SE MLV L DIGIT2 SE R (sähköpatterimalli) TEKNINEN OHJE Tulo-/poistoilmanvaihto lämmöntalteenotolla Äänitasoltaan hiljainen Energiataloudellinen kone; korkean hyötysuhteen ristivirtakenno Elektroninen DIGIT SED -ohjaus tai langaton kauko-ohjaus (lisävaruste) Viikkokello-ohjaus Kosteusohjaus (lisävaruste) Hiilidioksidiohjaus (lisävaruste) Huoltomuistutin Kesä-/talviautomatiikka Takka-/tehostuskytkintoiminto Hyvä suodatus Kiinteät ilmavirran mittayhteet MLV-malli suunniteltu erityisesti maalämpöjärjestelmien yhteyteen Helppo ja nopea asennus Sähköliitäntä 2 V, 5 Hz Kotelointiluokka IP Puhaltimet Poistoilma 21W,,91A (AC) 12 dm /s (12 Pa) Tuloilma 21 W,,91A (AC) 11 dm /s (1 Pa) Lämmöntalteenotto Ristivirtakenno, n>6% VALLOX DIGIT2 SE 2,7 kw, 12, A Etulämmitysyksikkö Sähkö, 12 W, 5,2 A Jälkilämmitysyksikkö Sähkö, 12 W, 5,2 A VALLOX DIGIT2 SE VKL 1,55 kw, 6,7 A Etulämmitysyksikkö Sähkö, 12 W, 5,2 A Jälkilämmitysyksikkö VKL-vesipatteri VALLOX DIGIT2 SE MLV,5kW, 1,5A Etulämmitysyksikkö MLV-nestepatteri Jälkilämmitysyksikkö VKL-vesipatteri Suodattimet Tuloilma G ja F7 Poistoilma G Paino 71 kg Ilmanvaihdon Ohjainpaneeliohjaus säätövaihtoehdot Viikkokello-ohjaus CO 2 - ja %RH-ohjaus (lisävaruste) Langaton kauko-ohjaus (lisävaruste) Lisävarusteet CO 2 - anturi %RH-anturi Langaton kauko-ohjain Suodatinvahti (tulo- ja/tai poistoilma) LON-muunnin Kattokiinnitys Yläpohjan läpivienti

2 MITAT JA PÄÄOSAT Mitat ja kanavalähdöt R1/2 596 VALLOX DIGIT2 SE mallit Tyyppinumero: 55 SE VALLOX DIGIT2 SE Etulämmityspatteri: sähkö, 12 W Jälkilämmityspatteri: sähkö, 12 W VALLOX DIGIT2 SE VKL Etulämmityspatteri: sähkö 12 W Jälkilämmityspatteri: VKL-vesipatteri VALLOX DIGIT2 SE MLV Etulämmityspatteri: MLV-nestepatteri Jälkilämmityspatteri: VKL-vesipatteri Kirjain L/R koneen nimen perässä ilmaisee koneen ns. kätisyyden. Kuvassa VALLOX DIGIT2 SE R-malli (sähköpatterimalli) 8 21 VKL/MLV -mallin koneet A 1 B B A Kanavalähdöt Kauluksen sisä ø 16 mm + jatkoyhteet R-malli 1 Tuloilma asuntoon 2 Poistoilma asunnosta Ulkoilma koneeseen Jäteilma ulos L-malli 1 Jäteilma ulos 2 Ulkoilma koneeseen Poistoilma asunnosta Tuloilma asuntoon A B Menoneste/vesi Paluuneste/vesi Pääosat Poistoilmapuhallin 21 W/,92A vaihtovirta (AC) Tuloilmapuhallin 21 W/,92A vaihtovirta (AC) Puhaltimen sähköinen pikaliitäntä Etulämmitysyksikkö (sähkö 1,2 kw tai neste) Jälkilämmitysyksikkö (sähkö 1,2 kw tai vesi) Lämmöntalteenottokenno Ulkoilmasuodatin F7 Ulko- ja poistoilman esisuodatin G Kesä-/ talvipelti Huoltokytkin 11 Sähkökotelon peitelevy 12 Omavoimaiset yksisuuntapellit (vain VKL- ja MLV-malleissa) 1 1 Pistotulppa 1,8 m Kosteusanturi (lisävaruste) 15 Ohjainpaneeli 16 CO 2 anturi (lisävaruste) 17 LON-muunnin (lisävaruste) 18 Ilmavirran mittayhteet (peitelevyn takana) 19 Vesipatterin toimilaite/venttiili 2 Liitäntä ø12 21 MLV-liitäntä ø1 cu 22

3 SUORITUSARVOT Painehäviö kanavistossa. Kokonaispaine Pa Painehäviö kanavistossa. Kokonaispaine Pa Ilmavirrat/ DIGIT2 SE (sähköpatterikone, talviasetus) P=Poistoilmapuhallin T=Tuloilmapuhallin PK ja TK ovat esimerkkejä tuloja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,5 (kw m /s) P SFP 2,5 kw/m /s PT P T Alhaisemmalla kokonaispaineella T SFP pienenee kyseisellä nopeudella T P TK T P T P T P T P SFP= Ottoteho (yht.)(w) Ilmavirta (max) (dm /s) SUOSITELTAVA TOIMINTA-ALUE dm /s m /h Tilavuusvirta Ilmavirrat/ DIGIT2 SE VKL (nestepatterikone, talviasetus) P=Poistoilmapuhallin T=Tuloilmapuhallin PK ja TK ovat esimerkkejä tuloja poistokanaviston painehäviöistä SFP 2,5 kw/m /s 8T 6P Alhaisemmalla kokonaispaineella 7T SFP pienenee kyseisellä nopeudella 6T 5P 5T P T P T 2P 2T 1P 1T 7P 8P PK SFP-luku (Specific Fan Power) suositusarvo <2,5 (kw m /s) PK TK SUOSITELTAVA TOIMINTA-ALUE Mittauspisteet liitinyhteen jälkeen. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen Puhallinnopeudet Säätöjännite (V) Puhaltimien ottoteho W HUOM! Koneessa oltava jälkilämmitys valittuna (talviasetus) kun järjestelmää säädetään. Ilmavirran mittayhteet dm /s Poistoilmavirta lämmöntalteenoton ohitustilanteessa (kesäasetus) Tilavuusvirta dm /s Tilavuusvirta m/h PK 5 5 SUOSITELTAVA TOIMINTA-ALUE m /h PK on esimerkki poistokanaviston painehäviöistä Koneessa olevat ilmavirran kiinteät mittausyhteet sijaitsevat peitelevyn takana. Mittausyhteistä voit painemittarilla mitata tulo- ja poistoilmakanavistojen kokonaispaineen. Painelukemien avulla voit lukea koneen ilmavirrat oheisista suoritusarvokäyristä eri käyttöasennoilla. Punainen mittaletku on tuloilmapuhallinkäyrä ja musta letku poistoilmapuhallinkäyrä. huomioi konemalli ja onko kesä- vai talviasetus.

4 SUORITUSARVOT Ääniarvot Hz 6 Oktaavikaistan 125 keskitaajuus 25 herzeinä L W, db L WA, db(a) L pa, db(a) 8 l/s DIGIT2 SE:stä tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖASENTO / ILMAVIRTA 6 6 l/s 86 l/s l/s DIGIT2 SE:stä vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (1 m 2 :n äänenabsorbtio) SÄÄTÖASENTO / ILMAVIRRAT (tulo/poisto) 6 8 /8 l/s 55/62 l/s 76/81 l/s 9/15 l/s DIGIT2 SE:stä poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖASENTO / ILMAVIRTA 5 l/s l/s l/s l/s

5 1 2 VALLOX DIGIT2 SE/VKL/MLV Käynnistyspainike Painikkeesta kytketään ilmanvaihtokone päälle ja pois. Merkkivalon palaessa kone on päällä. Hiilidioksidisäätö Painikkeesta kytketään hiilidioksidisäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Kosteussäätö Painikkeesta kytketään kosteussäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Jälkilämmitys Painikkeesta kytketään jälkilämmitys päälle ja pois. Merkkivalon palaessa jälkilämmitys on päällä (talviasetus) Kesätoiminto on päällä, kun merkkivalo ei pala VALLOX DIGIT SED OHJAINPANEELI Ohjaus VALLOX DIGIT2 SE konetta voidaan ohjata koneen mukana toimitettavan ohjainpaneelin (max. kpl) avulla, sekä lisävarusteina saatavien CO 2 - (max. 5kpl) ja %RH-anturien (max. 2kpl) avulla. Koneen puhallinnopeuksien hallinta kaukovalvonnasta on mahdollista jännite - tai virtaviestillä. Koneen mahdollisista häiriöistä saadaan potentiaalivapaa relekärkitieto. Koneen koko toiminnan hallinta kaukovalvonnasta on mahdollista lisävarusteena saatavan VALLOX LON-muuntimen avulla. Viikkokello-ohjaus Koneen ohjainpaneelissa olevan viikkokello-ohjauksen avulla voidaan ohjelmoida viikon jokaisen päivän jokaiselle tunnille haluttu puhallintehovaihtoehto ( 1 8) ja jälkilämmityksen asetus. Ohjainpaneeli Selaus ylös Painikkeesta voidaan selata näyttöjä ylöspäin Selaus alas Painikkeesta voidaan selata näyttöjä alaspäin. Lisäyspainike Painikkeesta saadaan muutettua arvoja isommaksi. Vähennyspainike Painikkeesta saadaan muutettua arvoja pienemmiksi. Päänäyttö 21 C Puhallinnopeus (). Tuloilman lämpötila (21 C). Huoltomuistuttimen hälytys. Takka- / tehostuskytkin päällä. Takka-/tehostuskytkin 1:2 Jälkilämmitys lämmittää. laitetaan päälle tässä näytössä painamalla + ja painikkeita saman aikaisesti pohjaan 2 s ajan. Kellon aika. Viikkokello-ohjaus päällä. Suodatinvahdin hälytys. Puhallinnopeutta voidaan muuttaa tässä näytössä + ja painikkeista (kts. käyttö- ja huolto-ohje) 21 C Näppäimistö Päänäyttö 1:2 Ohjainpaneelin asennus, irroitus ja johdotus Ohjainpaneeli johdotetaan suoraan DIGIT2 SE:n kytkentäkotelolta. Ohjainpaneeli voidaan johdottaa myös sarjaan CO 2 -anturin tai toisen ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s.8). Ohjainpaneelien osoitteet Jos järjestelmään liitetään useampi kuin yksi ohjainpaneeli, niin ohjainpaneelien osoitteet pitää muuttaa (kts. käyttö- ja huolto-ohje) Esim. ohjainta. Kytke ensimmäinen ohjainpaneeli kiinni koneeseen ja muuta sen osoitteeksi. Kytke toinen ohjainpaneeli kiinni ja muuta sen osoitteeksi 2. Kytke kolmas ohjainpaneeli ja tarkasta, että sen osoite on 1. Jos ohjainpaneeleilla on sama osoite ne menevät väylävikatilaan. Tässä tilanteessa irroita toinen ohjain ja muuta toisen ohjaimen osoite. Edellä mainittu tilanne on mahdollinen lisäohjaimen jälkiasennuksen yhteydessä. Paneelin osoite 1 Paneelin osoite 1 Ohjainpaneelin pinta-asennus Ohjainpaneeli asennetaan seinälle tai 1-osaisen kojerasian päälle. Johdotus A B M Leveys 9 mm Korkeus 11 mm Syvyys 2 mm Ohjainpaneelin elektroniikkakortti Kaapeli: NOMAK 2 x 2 x,5 mm 2 +,5 mm 2 HUOM! (+) johdon virheellinen kytkentä tuhoaa ohjainpaneelin! 1 = oranssi 1 = + 2 = valkoinen 1 = n. 21 VDC = oranssi 2 = A = valkoinen 2 = B 5 = metalli = signaalimaa } 5

6 ANTURIT Kosteusanturit Kytke mahdolliset kosteusanturit kytkentäkotelon liitinrimaan niin, että ensimmäinen kosteusanturi kytketään liitinrimassa olevan vastuksen 6K8 tilalle %RH1:een (poista vastus tässä tapauksessa) ja toinen kosteusanturi kytketään %RH2:een. Katso sähkökaavio. Kosteusanturin asennus ja johdotus Anturi johdotetaan suoraan VALLOX DIGIT2 SE:n kytkentäkotelolta. Pinta-asennus Johdotus 1 Anturin pohjalevy %RH-anturin elektroniikkakortti S + Kaapeli: 2 x,5 mm 2 Hiilidioksidianturit Hiilidioksidianturit kytketään yksitellen. Kun ensimmäinen hiilidioksidianturi on kytketty järjestelmään, kytketään jännite, jolloin ilmanvaihtokone antaa ko. anturille osoitteen. Samalla tavalla toimitaan muiden hiilidioksidianturien osalta. Hiilidioksidianturin asennus ja johdotus CO 2 -anturi johdotetaan suoraan koneen sähkökytkentäkotelolta, tai se voidaan johdottaa myös sarjaan toisen CO 2 -anturin tai ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s.6). Pinta-asennus 1 Johdotus A B M Kaapeli: NOMAK 2 x 2 x,5 mm 2 +,5 mm HUOM! (+) johdon virheellinen kytkentä tuhoaa hiilidioksidianturin! 1 = oranssi 1 = + 2 = valkoinen 1 = } n. 21 VDC = oranssi 2 = A = valkoinen 2 = B 5 = metalli = signaalimaa M CO 2 -anturin pohjalevy CO 2 -anturin elektroniikkakortti (malli saattaa vaihdella) Useamman koneen yhteenkytkentä (orjakone) Kytke mahdolliset orjakoneet oheisen kytkentäohjeen mukaisesti. Orjakoneet eivät toimi itsenäisesti, vaan ne toimivat isäntäkoneen käskyjen mukaisesti. Orjakoneeseen ei saa kytkeä ohjainpaneelia, eikä antureita. ISÄNTÄKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA ORJAKONEEN KYTKINRIMA HUOM! + johtoa ei saa kytkeä ORJAKONEESEEN. ORJAKONEESSA ei saa olla 6K8 vastusta paikoillaan. 26

7 SISÄINEN SÄHKÖKAAVIO Sisäinen sähkökytkentä VALLOX DIGIT2 SE SÄHKÖKOTELO (koneen sisällä) T = Tuloilmapuhallin P = Poistoilmapuhallin M = Säästömuuntaja suojajännitekäämillä K = Kondensaattori H = Häiriönpoistaja L = Suojamaadoitettu liitosjohto TK = Turvakytkin V = Vesipatterin toimilaite/venttiili T1 = Lämmityspatterin turvatermostaatti T2 = Ylikuumenemissuoja 2 kpl R1 = Jälkilämmityspatteri R2 = Etulämmityspatteri PM = Peltimoottori 21 VDC P1 = Suodatinvahti, lisävaruste (tulo) P2 = Suodatinvahti, lisävaruste (poisto) H KYTKENT ÄKOTELO (koneen katolla) pu/s va/vi r/vi ke/r va/ke vio m ha/ro r ha va ro vi ke s pu PELTIMOOTTORIN KYTKENTÄ R = R-malli L = L-malli m m s s r r PM Johtojen värit: s = sininen m = musta r = ruskea vi = vihreä ke = keltainen pu = punainen ro = rosa va = valkoinen ha = harmaa vio = violetti 7

8 ULKOINEN SÄHKÖKAAVIO Ulkoinen sähkökytkentä VALLOX DIGIT2 SE VALLOX DIGIT2 SE/VKL/MLV VALLOX DIGIT2 SE PISTOTULPPALIITÄNTÄ 1A/16A 16A, KUN KONEESSA ON SÄHKÖINEN ETU- JA JÄLKILÄMMITYS 1,8 m KONEEN PÄÄLTÄ 8

9 JÄLKILÄMMITYS / VKL-PATTERIN SUORITUSARVOT VALLOX DIGIT2 SE / VKL-jälkilämmityspatterin suoritusarvot VKL-vesipatterin teho VKL-vesipatterin painehäviö Patterin kokonaisteho kw 1,25 1,,75,5,25 Ilmavirta 9 dm /s 7 dm /s 5 dm /s dm /s Patterille tulevan veden lämpötila 5 C 5 C Patterin painehäviö, kpa C Koneesta lähtevän ilman lämpötila C Patterille tulevan ilman lämpötila 12 C nestevirta,5 dm /s nestevirta, dm /s,2,,6 Vesivirta, dm /s,8 Veden jäähtymä patterissa Venttiilin painehäviö Säätöasento kv-arvo ,5=open,25,5,75 1, 1,25 1,5 1,55 1,7 Patterin kokonaisteho kw 1,25 1,,75,5 Painehäviö p kpa, Veden jäähtymä patterissa C Patterille tulevan ilman lämpötila 12 C nestevirta,5 dm /s nestevirta, dm /s,1,2,,,5,6,8,1,2,, Nestevirta dm /s 9

10 JÄLKILÄMMITYS / MLV-PATTERIN SUORITUSARVOT VALLOX DIGIT2 SE:n MLV-lämmitys/viilennyspatterin suoritusarvot MLV-PATTERIN LÄMMITYSTEHO Etanoli %, virtaama,7dm /s Tuleva ilma -12 C MLV-P ATTERIN JÄÄHD YTYSTEHO (1,5...2,5kW) Etanoli %, virtaama,7 dm /s Tuleva ilma 28 C, suhteelinen kosteus RH 6% Patterista lähtevän ilman lämpötila C ILMAVIRTA dm /s 5 dm /s 7 dm /s 9 dm /s Patterista lähtevän ilman lämpötila C ILMAVIRTA 9 dm /s 7 dm /s 5 dm /s dm /s Maalämpönesteen lämpötila C Maalämpönesteen lämpötila C MLV-PATTERIN PAINEHÄVIÖ 5 Patterin painehäviö, kpa ,2,,6,8 nestevirta, dm /s 1

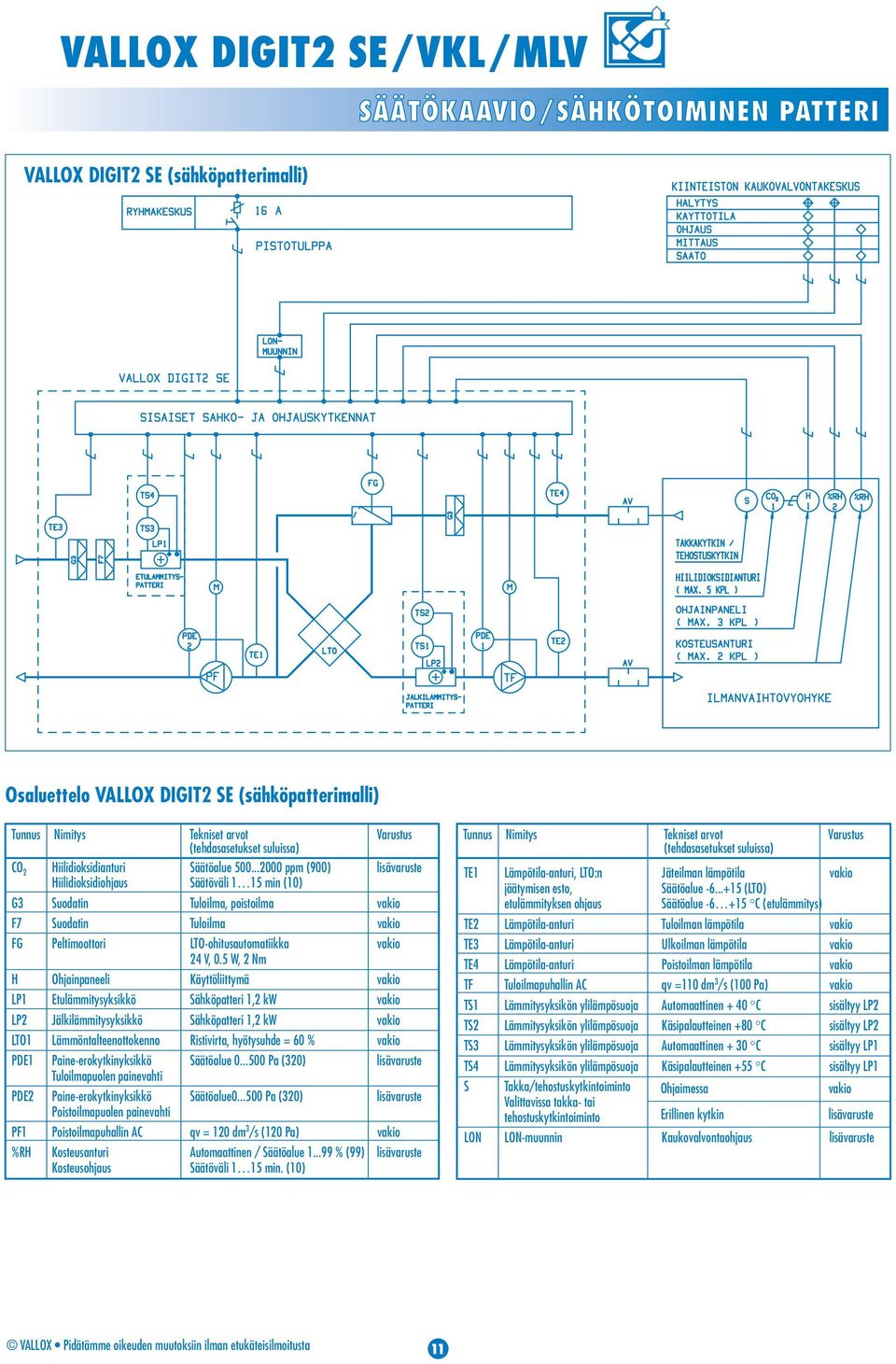

11 SÄÄTÖKAAVIO/SÄHKÖTOIMINEN PATTERI VALLOX DIGIT2 SE (sähköpatterimalli) Osaluettelo VALLOX DIGIT2 SE (sähköpatterimalli) Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) CO 2 Hiilidioksidianturi Säätöalue ppm (9) lisävaruste Hiilidioksidiohjaus Säätöväli 1 15 min (1) G Suodatin Tuloilma, poistoilma vakio F7 Suodatin Tuloilma vakio FG Peltimoottori LTO-ohitusautomatiikka vakio 2 V,.5 W, 2 Nm H Ohjainpaneeli Käyttöliittymä vakio LP1 Etulämmitysyksikkö Sähköpatteri 1,2 kw vakio LP2 Jälkilämmitysyksikkö Sähköpatteri 1,2 kw vakio LTO1 Lämmöntalteenottokenno Ristivirta, hyötysuhde = 6 % vakio PDE1 Paine-erokytkinyksikkö Säätöalue...5 Pa (2) lisävaruste Tuloilmapuolen painevahti PDE2 Paine-erokytkinyksikkö Säätöalue...5 Pa (2) lisävaruste Poistoilmapuolen painevahti PF1 Poistoilmapuhallin AC qv = 12 dm /s (12 Pa) vakio %RH Kosteusanturi Automaattinen / Säätöalue % (99) lisävaruste Kosteusohjaus Säätöväli 1 15 min. (1) Varustus Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) Varustus TE1 Lämpötila-anturi, LTO:n Jäteilman lämpötila vakio jäätymisen esto, Säätöalue (LTO) etulämmityksen ohjaus Säätöalue C (etulämmitys) TE2 Lämpötila-anturi Tuloilman lämpötila vakio TE Lämpötila-anturi Ulkoilman lämpötila vakio TE Lämpötila-anturi Poistoilman lämpötila vakio TF Tuloilmapuhallin AC qv =11 dm /s (1 Pa) vakio TS1 Lämmitysyksikön ylilämpösuoja Automaattinen + C sisältyy LP2 TS2 Lämmitysyksikön ylilämpösuoja Käsipalautteinen +8 C sisältyy LP2 TS Lämmitysyksikön ylilämpösuoja Automaattinen + C sisältyy LP1 TS Lämmitysyksikön ylilämpösuoja Käsipalautteinen +55 C sisältyy LP1 S Takka/tehostuskytkintoiminto Valittavissa takka- tai tehostuskytkintoiminto Ohjaimessa Erillinen kytkin vakio lisävaruste LON LON-muunnin Kaukovalvontaohjaus lisävaruste 11

12 TOIMINTASELOSTUS/SÄHKÖTOIMINEN PATTERI Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO2- ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti jänniteviestillä 1VDC tai virtaviestillä 2 ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot:,2...1,25 VDC 1 1,75...2,25 VDC 2 2,75...,25 VDC,75...,25 VDC,75...5,25 VDC 5 5,75...6,25 VDC 6 6,75...7,25 VDC 7 7,75...8,25 VDC 8 8,75...1, VDC Puhallinnopeutta vastaavat virtaviestiarvot:,5...2,5 ma 1,5...,5 ma 2 5,5...6,5 ma 7,5...8,5 ma 9,5...1,5 ma 5 11,5...12,5 ma 6 1,5...1,5 ma 7 15,5..16,5 ma 8 17,5...2, ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP2 toimintaa lämpötila-anturin TE2 antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa ( C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP2 toimintaa poistoilma-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila- arvossa ( C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa.+25 C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkolämpötila-anturin TE ja poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun raja-arvon, tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön LP1 toimintaa lämpötila-anturin TE1 ja TE mittaustietojen perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen TF pysäyttelyn. Jos etulämmitysyksikön LP1 teho ei riitä tai se ei ole päällä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta TF lämpötila-anturin TE1 ja TE mittaustietojen perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja ero-alue (1...1 C) on aseteltavissa ohjainpaneelista H. Kun puhallin TF pysähtyy, katkeaa virransyöttö patterilta LP1 ja jälkilämmityspatteri LP2 jää lämmittämään. Etulämmityksen toiminta vaatii sen rajalämpötilan asettamista vähintään yhden asteen korkeammalle kuin puhaltimen pysähtelyn rajalämpötila. Lämpötilat säädetään ohjainpaneelista H. Lämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatit TS1 ja TS2 vahtivat lämmitysyksikkö LP2:n pintalämpötilaa ja ylilämpösuojatermostaatit TS ja TS lämitysyksikkö LP1:n pintalämpötilaa. Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojien TS1 ja TS kuittaukset ovat automaattisia kun taas ylilämpösuojien TS2 ja TS ovat käsitoimisia. Hälytykset Paine-erokytkimet PDE1 ja PDE2 vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paine-erokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa 1 15 kk. Tehdasasetus on kk. Tämä toiminta on aina käytössä Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: korkean hiilidioksidipitoisuuden hälytys (> 5 ppm ) kytkee relettä 1 s välein. muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto. IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminto nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 5 minuutin ajaksi. Takkakytkintoiminto pysäyttää poistoilmapuhaltimen 15 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla (kts erillinen esite). 12

13 SÄÄTÖKAAVIO/VKL-MALLI VALLOX DIGIT2 SE VKL (vesipatterimalli) Osaluettelo VALLOX DIGIT2 SE VKL (vesipatterimalli) Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) Varustus Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) Varustus CO 2 Hiilidioksidianturil Säätöalue ppm (9) lisävaruste TE1 Lämpötila-anturi, LTO:n Jäteilman lämpötila vakio Hiilidioksidiohjaus Säätöväli 1 15 min (1) jäätymisen esto, Säätöalue (LTO) G Suodatin Tuloilma, poistoilma vakio etulämmityksen ohjaus Säätöalue C (etulämmitys) F7 Suodatin Tuloilma vakio TE2 Lämpötila-anturi Tuloilman lämpötila vakio FG Peltimoottori LTO-ohitusautomatiikka vakio TE Lämpötila-anturi Ulkoilman lämpötila vakio 2 V,.5 W, 2 Nm TE Lämpötila-anturi Poistoilman lämpötila vakio H Ohjainpaneeli Käyttöliittymä vakio TF Tuloilmapuhallin AC qv =1 dm /s (1 Pa) vakio LP1 Etulämmitysyksikkö Sähköpatteri 1,2 kw vakio V1 Vesipatterin toimilaite/venttiili vakio LP2 Jälkilämmitysyksikkö Vesipatteri vakio TS Lämmitysyksikön ylilämpösuoja Automaattinen + C sisältyy LP1 LTO1 Lämmöntalteenottokenno Ristivirta, hyötysuhde = 6 % vakio TS Lämmitysyksikön ylilämpösuoja Käsipalautteinen +55 C sisältyy LP1 PDE1 Paine-erokytkinyksikkö Säätöalue...5 Pa (2) lisävaruste S Takka/tehostuskytkintoiminto Ohjaimessa vakio Tuloilmapuolen painevahti Valittavissa takka- tai PDE2 Paine-erokytkinyksikkö Säätöalue...5 Pa (2) lisävaruste tehostuskytkintoiminto Erillinen kytkin lisävaruste Poistoilmapuolen painevahti SP Sulkupelti 2 kpl Ilmavirtatoiminen vakio PF1 Poistoilmapuhallin AC qv = 12 dm /s (12 Pa) Vakio LON LON-muunnin Kaukovalvontaohjaus lisävaruste %RH Kosteusanturi Automaattinen / Säätöalue % (99) lisävaruste Kosteusohjaus Säätöväli 1 15 min. (1) 1

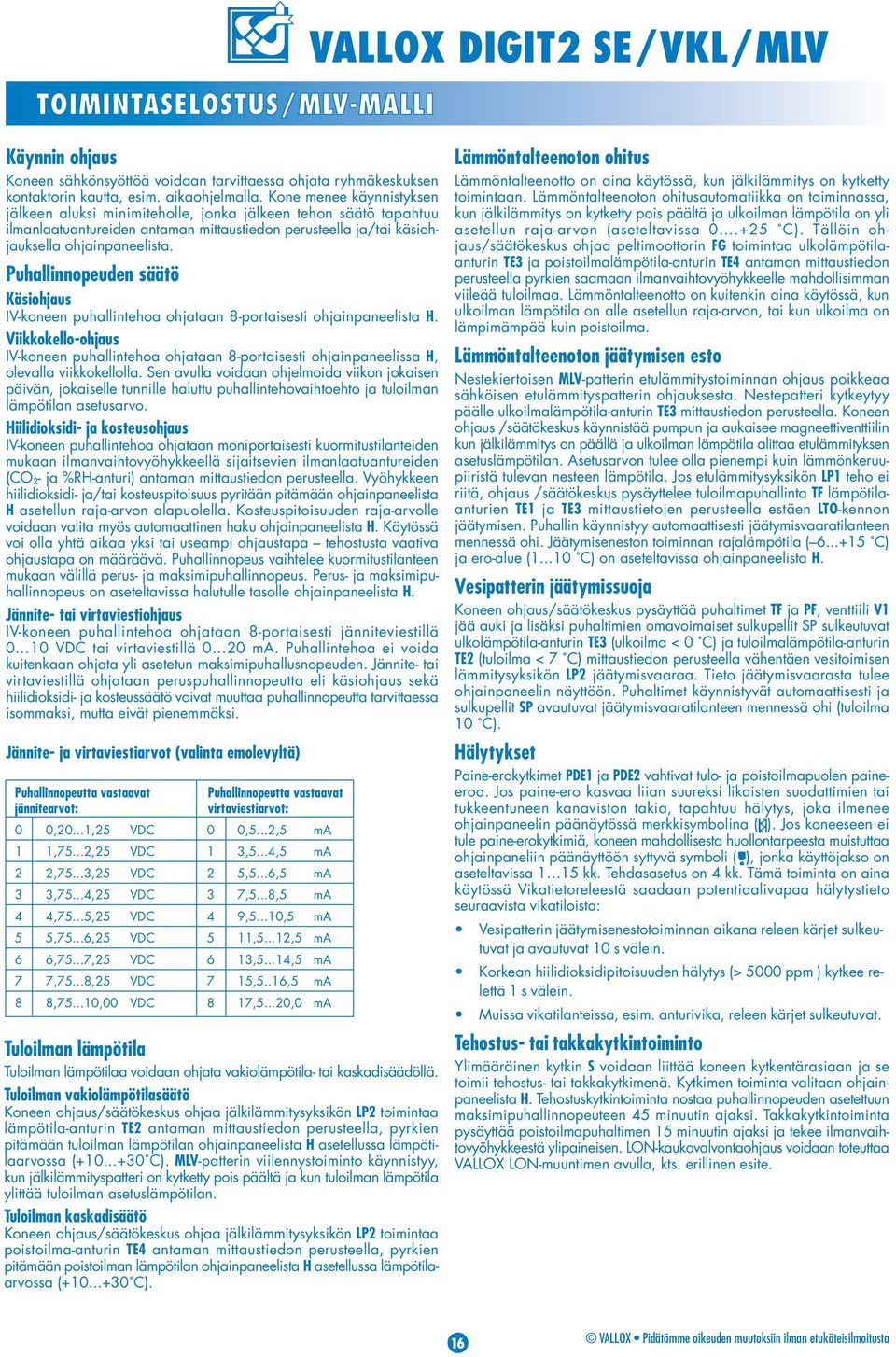

14 TOIMINTASELOSTUS/VKL-MALLI VALLOX DIGIT2 SE/VKL/MLV Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO 2 - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti jänniteviestillä 1 VDC tai virtaviestillä 2 ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite-tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot:,2...1,25 VDC 1 1,75...2,25 VDC 2 2,75...,25 VDC,75...,25 VDC,75...5,25 VDC 5 5,75...6,25 VDC 6 6,75...7,25 VDC 7 7,75...8,25 VDC 8 8,75...1, VDC Puhallinnopeutta vastaavat virtaviestiarvot:,5...2,5 ma 1,5...,5 ma 2 5,5...6,5 ma 7,5...8,5 ma 9,5...1,5 ma 5 11,5...12,5 ma 6 1,5...1,5 ma 7 15,5..16,5 ma 8 17,5...2, ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP2 toimintaa lämpötila-anturin TE2 antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa ( C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP2 toimintaa poistoilma-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa.+25 C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkolämpötila-anturin TE ja poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun raja-arvon, tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön LP1 toimintaa lämpötila-anturin TE1 ja TE mittaustietojen perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen TF pysäyttelyn. Jos etulämmitysyksikön LP1 teho ei riitä tai se ei ole päällä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta TF lämpötila-anturin TE1 ja TE mittaustietojen perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja ero-alue (1...1 C) on aseteltavissa ohjainpaneelista H. Kun puhallin TF pysähtyy, katkeaa virransyöttö patterilta LP1 ja jälkilämmityspatteri LP2 jää lämmittämään. Etulämmityksen toiminta vaatii sen rajalämpötilan asettamista vähintään yhden asteen korkeammalle kuin puhaltimen pysähtelyn rajalämpötila. Lämpötilat säädetään ohjainpaneelista H. Lämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatit TS ja TS vahtivat lämmitysyksikkö LP1:n pintalämpötilaa. Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojan TS kuittaus on automaattinen, kun taas ylilämpösuojan TS on käsitoiminen. Vesipatterin jäätymissuoja Koneen ohjaus/säätökeskus pysäyttää puhaltimet TF ja PF, venttiili V1 jää auki ja lisäksi puhaltimien omavoimaiset sulkupellit SP sulkeutuvat ulkolämpötila-anturin TE (ulkoilma < C) ja tuloilmalämpötila-anturin TE2 (tuloilma < 7 C) mittaustiedon perusteella vähentäen vesitoimisen lämmitysyksikön LP2 jäätymisvaaraa. Tieto jäätymisvaarasta tulee ohjainpaneelin näyttöön. Puhaltimet käynnistyvät automaattisesti ja sulkupellit SP avautuvat jäätymisvaaratilanteen mennessä ohi (tuloilma > 1 C). Hälytykset Paine-erokytkimet PDE1 ja PDE2 vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paine-erokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa 1 15 kk. Tehdasasetus on kk. Tämä toiminta on aina käytössä Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: Vesipatterin jäätymisenestotoiminnan aikana releen kärjet sulkeutuvat ja avautuvat 1 s välein. Korkean hiilidioksidipitoisuuden hälytys (> 5 ppm ) kytkee relettä 1 s välein. Muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminto nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 5 minuutin ajaksi. Takkakytkintoiminto pysäyttää poistoilmapuhaltimen 15 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla (kts erillinen esite). 1

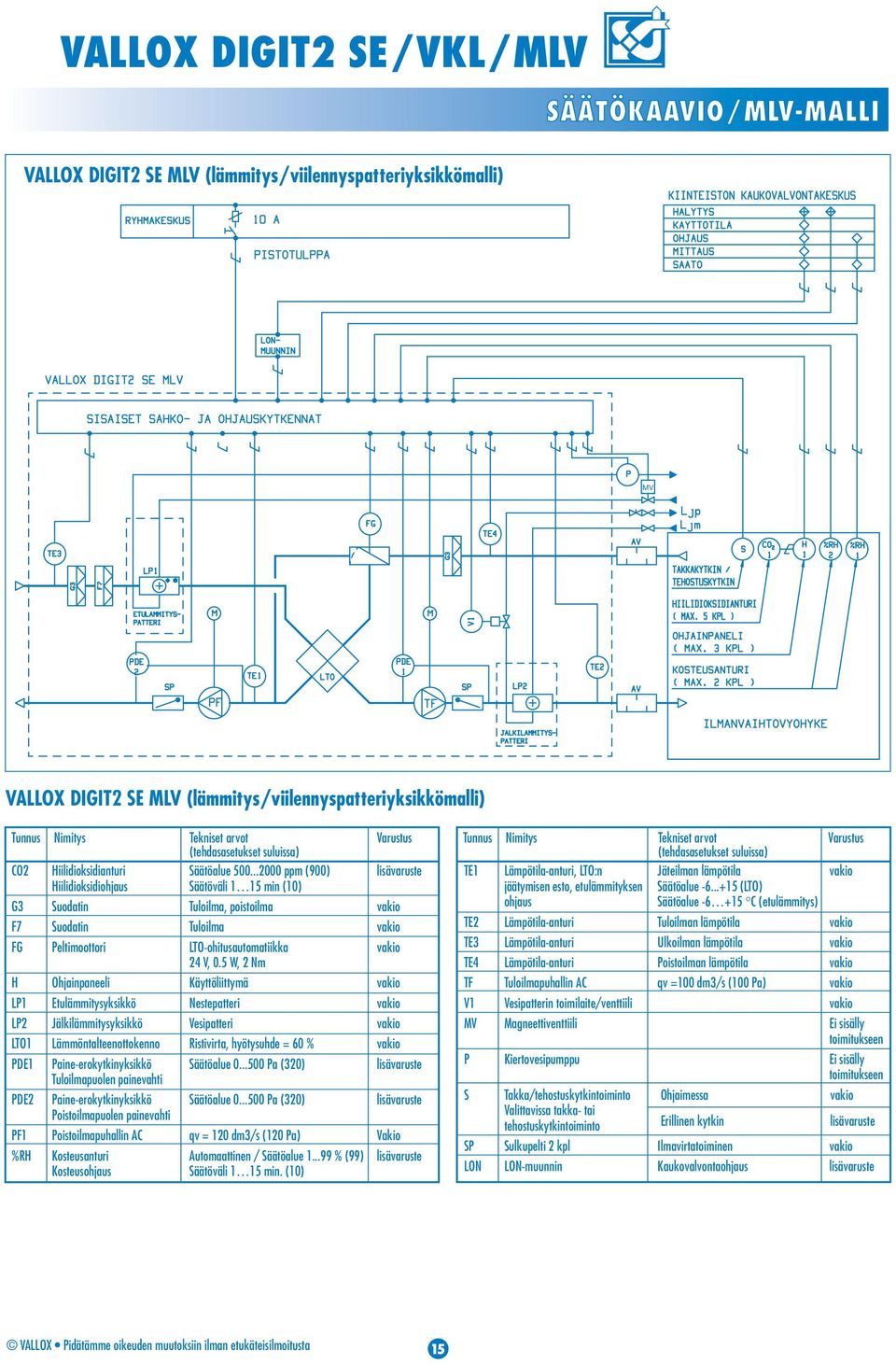

15 SÄÄTÖKAAVIO/MLV-MALLI VALLOX DIGIT2 SE MLV (lämmitys/viilennyspatteriyksikkömalli) MV VALLOX DIGIT2 SE MLV (lämmitys/viilennyspatteriyksikkömalli) Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) CO2 Hiilidioksidianturi Säätöalue ppm (9) lisävaruste Hiilidioksidiohjaus Säätöväli 1 15 min (1) G Suodatin Tuloilma, poistoilma vakio F7 Suodatin Tuloilma vakio FG Peltimoottori LTO-ohitusautomatiikka vakio 2 V,.5 W, 2 Nm H Ohjainpaneeli Käyttöliittymä vakio LP1 Etulämmitysyksikkö Nestepatteri vakio LP2 Jälkilämmitysyksikkö Vesipatteri vakio LTO1 Lämmöntalteenottokenno Ristivirta, hyötysuhde = 6 % vakio PDE1 Paine-erokytkinyksikkö Säätöalue...5 Pa (2) lisävaruste Tuloilmapuolen painevahti PDE2 Paine-erokytkinyksikkö Säätöalue...5 Pa (2) lisävaruste Poistoilmapuolen painevahti PF1 Poistoilmapuhallin AC qv = 12 dm/s (12 Pa) Vakio %RH Kosteusanturi Automaattinen / Säätöalue % (99) lisävaruste Kosteusohjaus Säätöväli 1 15 min. (1) Varustus Tunnus Nimitys Tekniset arvot (tehdasasetukset suluissa) Varustus TE1 Lämpötila-anturi, LTO:n Jäteilman lämpötila vakio jäätymisen esto, etulämmityksen Säätöalue (LTO) ohjaus Säätöalue C (etulämmitys) TE2 Lämpötila-anturi Tuloilman lämpötila vakio TE Lämpötila-anturi Ulkoilman lämpötila vakio TE Lämpötila-anturi Poistoilman lämpötila vakio TF Tuloilmapuhallin AC qv =1 dm/s (1 Pa) vakio V1 Vesipatterin toimilaite/venttiili vakio MV Magneettiventtiili Ei sisälly toimitukseen P Kiertovesipumppu Ei sisälly toimitukseen S Takka/tehostuskytkintoiminto Valittavissa takka- tai tehostuskytkintoiminto Ohjaimessa Erillinen kytkin vakio lisävaruste SP Sulkupelti 2 kpl Ilmavirtatoiminen vakio LON LON-muunnin Kaukovalvontaohjaus lisävaruste 15

16 TOIMINTASELOSTUS/MLV-MALLI VALLOX DIGIT2 SE/VKL/MLV Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi minimiteholle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto ja tuloilman lämpötilan asetusarvo. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan moniportaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO 2 - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista H. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jännite- tai virtaviestiohjaus IV-koneen puhallintehoa ohjataan 8-portaisesti jänniteviestillä 1 VDC tai virtaviestillä 2 ma. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jännite- tai virtaviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- ja kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Jännite- ja virtaviestiarvot (valinta emolevyltä) Puhallinnopeutta vastaavat jännitearvot:,2...1,25 VDC 1 1,75...2,25 VDC 2 2,75...,25 VDC,75...,25 VDC,75...5,25 VDC 5 5,75...6,25 VDC 6 6,75...7,25 VDC 7 7,75...8,25 VDC 8 8,75...1, VDC Puhallinnopeutta vastaavat virtaviestiarvot:,5...2,5 ma 1,5...,5 ma 2 5,5...6,5 ma 7,5...8,5 ma 9,5...1,5 ma 5 11,5...12,5 ma 6 1,5...1,5 ma 7 15,5..16,5 ma 8 17,5...2, ma Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP2 toimintaa lämpötila-anturin TE2 antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa ( C). MLV-patterin viilennystoiminto käynnistyy, kun jälkilämmityspatteri on kytketty pois päältä ja kun tuloilman lämpötila ylittää tuloilman asetuslämpötilan. Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP2 toimintaa poistoilma-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötilaarvossa ( C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa.+25 C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkolämpötilaanturin TE ja poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun raja-arvon, tai kun ulkoilma on lämpimämpää kuin poistoilma. Lämmöntalteenoton jäätymisen esto Nestekiertoisen MLV-patterin etulämmitystoiminnan ohjaus poikkeaa sähköisen etulämmityspatterin ohjauksesta. Nestepatteri kytkeytyy päälle ulkoilmalämpötila-anturin TE mittaustiedon perusteella. Koneen ohjaus /säätökeskus käynnistää pumpun ja aukaisee magneettiventtiilin kun jälkilämmitys on päällä ja ulkoilman lämpötila alittaa etulämmityksen asetuslämpötilan. Asetusarvon tulee olla pienempi kuin lämmönkeruupiiristä tulevan nesteen lämpötila. Jos etulämmitysyksikön LP1 teho ei riitä, ohjaus /säätökeskus pysäyttelee tuloilmapuhallinta TF lämpötilaanturien TE1 ja TE mittaustietojen perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja ero-alue (1...1 C) on aseteltavissa ohjainpaneelista H. Vesipatterin jäätymissuoja Koneen ohjaus/säätökeskus pysäyttää puhaltimet TF ja PF, venttiili V1 jää auki ja lisäksi puhaltimien omavoimaiset sulkupellit SP sulkeutuvat ulkolämpötila-anturin TE (ulkoilma < C) ja tuloilmalämpötila-anturin TE2 (tuloilma < 7 C) mittaustiedon perusteella vähentäen vesitoimisen lämmitysyksikön LP2 jäätymisvaaraa. Tieto jäätymisvaarasta tulee ohjainpaneelin näyttöön. Puhaltimet käynnistyvät automaattisesti ja sulkupellit SP avautuvat jäätymisvaaratilanteen mennessä ohi (tuloilma 1 C). Hälytykset Paine-erokytkimet PDE1 ja PDE2 vahtivat tulo- ja poistoilmapuolen paineeroa. Jos paine-ero kasvaa liian suureksi likaisten suodattimien tai tukkeentuneen kanaviston takia, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paine-erokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneliin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa 1 15 kk. Tehdasasetus on kk. Tämä toiminta on aina käytössä Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: Vesipatterin jäätymisenestotoiminnan aikana releen kärjet sulkeutuvat ja avautuvat 1 s välein. Korkean hiilidioksidipitoisuuden hälytys (> 5 ppm ) kytkee relettä 1 s välein. Muissa vikatilanteissa, esim. anturivika, releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto Ylimääräinen kytkin S voidaan liittää koneen kytkentärasiaan ja se toimii tehostus- tai takkakytkimenä. Kytkimen toiminta valitaan ohjainpaneelista H. Tehostuskytkintoiminta nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 5 minuutin ajaksi. Takkakytkintoiminta pysäyttää poistoilmapuhaltimen 15 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla, kts. erillinen esite. 16

17 ASENNUS/ Kattokiinnitys DIGIT2 SE:n sijoitus DIGIT2 SE asennetaan paikkaan, jonka lämpötila ei laske alle +1 C. Ilman kotelointia kone tulee sijoittaa paikkaan, missä sen käyntiääni ei häiritse; varastot, tekniset tilat yms. DIGIT2 SE voidaan sijoittaa myös kosteaan tilaan, ei kuitenkaan saunan yhteydessä olevaan pesuhuoneeseen. KATTOKIINNITYS VALLOX DIGIT2 SE koneeseen on saatavissa lisävarusteena helppokäyttöinen kattokiinnityslevy (pat. hak.). Kattokiinnityslevy kiinnitetään kattoon M8 kierretangoilla. Tangot on kiinnitettävä siten, että ne kestävät koneen painon, noin 71 kg. Kattokiinnityslevy on kiinnitettävä vaakasuoraan, sillä se määrää koneen suoruuden. Ulkoilmakanava on kondessivesieristettävä myös koneen ja katto-asennuslevyn välistä. Asennus Kone nostetaan suoraan ylös, kunnes kiinnityslevyn sivuissa olevat siivekkeet lukkiutuvat koneen sivulevyihin. Kone voidaan irrottaa kiinnityslevystä vapauttamalla siivekkeet sivulevyistä. Liukasteen esim. rengasrasvan käyttö kaulusten tiivisteissä helpottaa asennusta. Asennustarvikkeisiin kuuluvat vaimennuskumit, aluslevyt ja mutterit. Kierretangot eivät kuulu toimitukseen. Kattoasennuslevy ennen kiinnitystä VALLOX DIGIT2 SE kattokiinnitys 9 sivulevyn yläreuna koneen sivulevyn takareuna kattoasennuslevyn takareuna LUKITUSSIIVEKKEET DET1 1:2 xø16naaras kattoasennuslevyn alareuna 15 DET1 KONEEN PAINO N. 71 KG 17

18 ASENNUS/Seinäkiinnitys VALLOX DIGIT2 SE/VKL/MLV Seinäkiinnitys DIGIT2 SE asennetaan seinälle kiinnityslevyllä viereisen kuvan mukaan. VALLOX DIGIT2 SE seinäkiinnitys Seinärakenne Kiinnitys huomioitava seinärakenteessa. Asennusta kaikupohjaiseen onttoon väliseinään ja makuuhuoneen seinään on äänen johtumisen takia vältettävä tai äänen johtuminen estettävä. Seinäkiinnittimen yläosa Seinäkiinnike asennettuna Kondenssivesi Kondenssivesiputkeen suositellaan vesilukkoa. Kondenssivesiputken on oltava koko ajan laskeva. Seinäkiinnittimen alaosa Seinän ja koneen väli = Kondenssivesiputkea ei saa koskaan yhdistää suoraan viemäriin. Jos kondenssivesi johdetaan vesilukkoon tai lattiakaivoon, johon johdetaan myös kuumia pesu- tai suihkuvesiä, niin suositellaan käytettäväksi VALLOX Silent- vesilukkoa. Vesilukko ja putket osineen eivät kuulu vakiotoimitukseen Koneen asentamisen jälkeen voidaaan seinän ja koneen väliä pienentää yläkiinnikettä kiristämällä YLÄ- JA ALA- KIINNIKKEEN VÄLI Seinäkiinnityksen yläkiinnike 16 2 Huom! Suorassa olevan siivekkeen ja seinän väli on 2mm. Siiveke Seinäkiinnityksen alakiinnike 18

19 PUTKIKYTKENNÄT VKL-jälkilämmityspatterin kytkentä lattialämmityspiiriin Kytkennän sisältämää jäätymisriskiä on pyritty minimoimaan useilla jäätymisenestotoiminnoilla. 1. Kone pysähtyy, mikäli tuloilman lämpötila laskee alle säädetyn lämpötilan ja käynnistyy automaattisesti lämpötilan noustessa. 2. Koneen pysähtyessä puhaltimiin asennetut omavoimaiset sulkupellit (E) sulkeutuvat.. Sähkötoiminen venttiili (T) avautuu kun kone tulee jännitteettömäksi.. Kone antaa jäätymisvaarasta hälytyksen ohjaimeen. VKL-jälkilämmityspatterin käyttö Lämmitysveden lämpötilaa tulee säätää ulkoilma lämpötilan mukaan. Koneen patteriin ei saa johtaa vettä ennenkuin järjestelmä on säädetty käyttökuntoon ja lämmitysverkossa on lämpö päällä, tai muulla tavoin on varmistettu, ettei patteri pääse jäätymään. Koneeseen liitetyn lämmitysverkoston veden kiertoa eikä kiertovesipumppua saa pysäyttää lämmityskaudella. Vesivirran suuruus koneen patterille voidaan perussäätää venttiileillä (R) jotka voivat toimia myös sulkuventtiileinä (eivät kuulu toimitukseen). P Kiertovesipumppu. Koko esim.,7 dm /s, 6 kpa, ei kuulu toimitukseen R Pumpun tulisi soveltua ympäristöä kylmemmän nesteen pumppaamisen R kondenssiriskin vuoksi MV Magneettiventtiili, ei kuulu toimitukseen. Lämmitysveden Venttiilin tulee soveltua lämmönkeruu- säätö piirin nesteelle (esim. Grundfosin T UPS malli K). E MV P Y LÄMPÖ- PUMPPU T Y E Venttiili, kuuluu konetoimitukseen Yksisuuntaventtiili, ei kuulu toimitukseen (mahdollisimman pieni painehäviö) Omavaraiset sulkupellit kuuluu toimitukseen PA TTERILÄMMITYS LÄMMÖNKERUUPIIRI LATTIALÄMMITYS MLV-etulämmitys/viilennyspatterin kytkentä Patteri kytketään lämmönkeruupiiristä tulevaan putkeen. Lämmitys- tai viilennystoiminnan käynnistämisen ehtojen täytyttyä koneen ohjaus avaa magneettiventtiilin (MV) ja käynnistää pumpun (P). Lämmönkeruupiirin nesteen pakkasenkesto on huomioitava. MLV-patterin liitosputket tulee kondenssieristää. Huom! kosteusvaurioriskin vuoksi kondenssieristämättömässä kanavassa tuloilman lämpötilaa ei saisi laskea alle C Muita kytkentöjä DIGIT2 SE VKL:n jälkilämmityspatterille voi johtaa lämpöä muillakin kuin yllä esitetyllä tavalla. Patterille voi rakentaa vaikka oman piirin, mikäli haluaa patterilta suurempaa tehoa, tai haluaa poistaa jäätymisriskin jäätymättömällä lämmönsiirtonesteellä. Lisää tietoa VALLOX VKL-kytkennät ohjeesa. 19

20 Vallox Oy Myllykyläntie Loimaa Puh F/ /5/Priimus Paino Oy
