326F. Hydraulinen kaivukone. Moottori Moottorimalli. Ajo. Cat C7.1 ACERT. Enimmäisvetokyky. Teho ISO 9249 (metrijärjestelmä) Paino

Transkriptio

1 326F Hydraulinen kaivukone Moottori Moottorimalli Cat C7.1 ACERT Ajo Enimmäisajonopeus 5,3 km/h Teho ISO (metrijärjestelmä) 152 kw (207 hv) Enimmäisvetokyky 226 kn Teho ISO 9249 (metrijärjestelmä) 149 kw (203 hv) Paino Vähimmäistyöpaino kg Enimmäistyöpaino kg

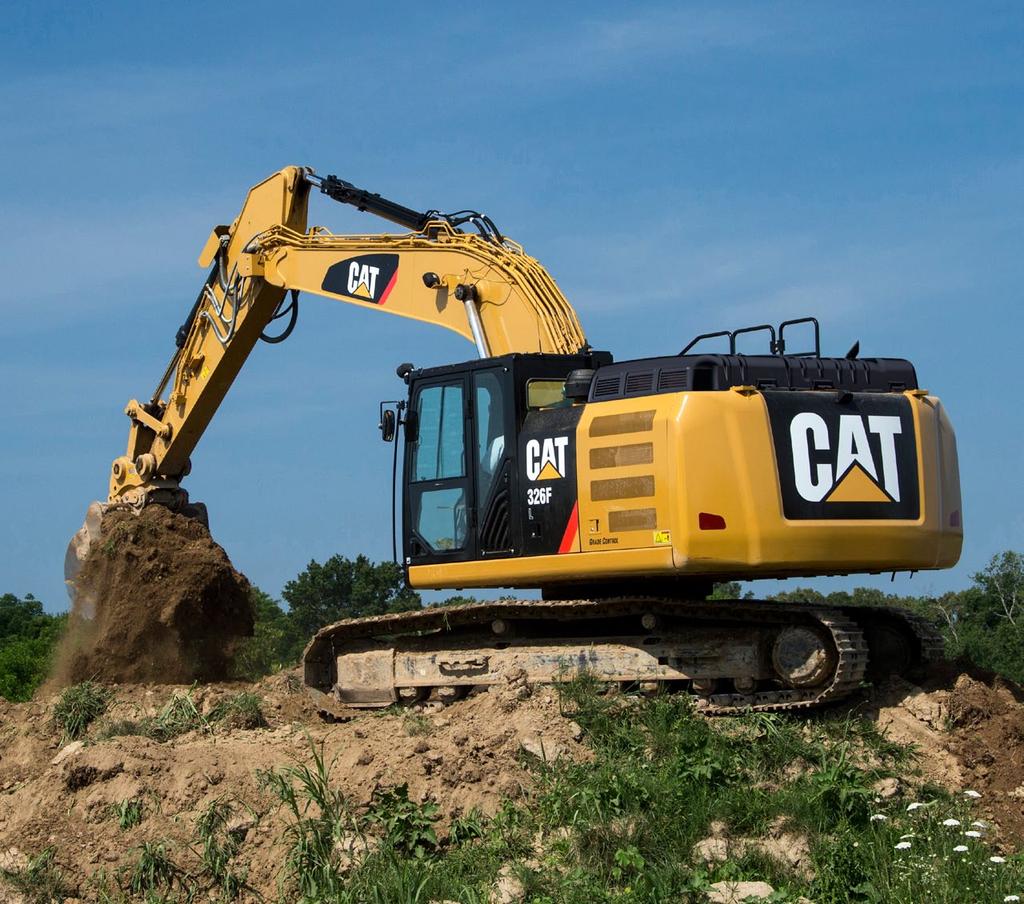

2 326F on suunniteltu pitämään tuotantomäärä huipussa ja käyttökustannukset kurissa. Koneen C7.1 ACERT -moottori täyttää Euroopan unionin IV-vaiheen päästöstandardit ja antaa silti käyttöösi kaiken tehon, taloudellisuuden ja luotettavuuden, mitä tarvitset menestyäksesi. Todellinen voima on Caterpillarin uraauurtavissa integrointiratkaisuissa ja huippuluokan hydrauliikkajärjestelmässä. Voit kirjaimellisesti siirtää tonnien kuormia aamusta iltaan erittäin nopeasti ja tarkasti. Kun kokonaisuuteen lisätään kuljettajan työmukavuus ja koneen tuottavuus, hiljaiset kuljettajan työtilat, säännöllisiä huoltoja helpottavat ja nopeuttavat huoltokohteet sekä erilaisten työtehtävien suorittamista helpottavat Cat Work Tool -työlaitteet, tätä parempaa 26 tonnin kaivukonetta ei yksinkertaisesti ole saatavilla. 326F on täydellinen valinta tuottavuutta, mukavuutta, monikäyttöisyyttä ja polttoainetehokkuutta arvostaville käyttäjille. Sisältö Ohjaamo...4 Polttoainetehokas...6 Luotettava ja tuottava...7 Kestävät rakenteet...8 Kestävät nivelet...9 Integroidut tekniikat...10 Monikäyttöinen...12 Helppo huoltaa...14 Turvalliset työtilat...15 Kattava asiakastuki...16 Tekniset tiedot...17 Vakiovarusteet...34 Lisävarusteet

3 3

4 Ohjaamo Mukavuus parantaa tuottavuutta 4

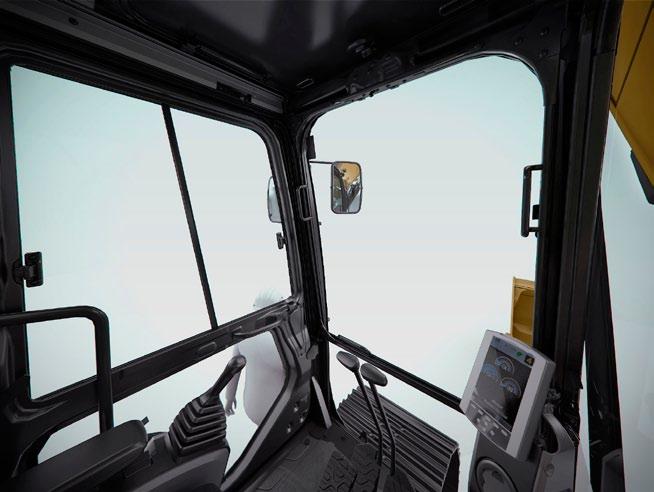

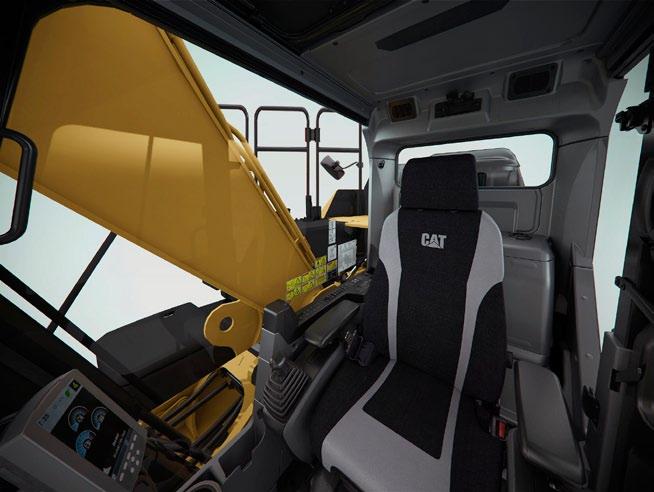

5 Turvallinen ja hiljainen ohjaamo Ohjaamon mukavuutta lisäävät joustavat kiinnikkeet sekä tärinää ja melua vaimentava kattoverhoilu ja tiivisteet. Täysin uudistetusta, hiljaisesta ja mukavasta ohjaamosta nauttivat kaikki. Erinomainen ergonomia Istuinvalikoimaan kuuluvat ilmajousitus-, lämmitysja jäähdytysvaihtoehdot. Istuimissa on kallistettava selkänoja, ylä- ja alaosan liukusäädöt sekä korkeusja kallistuskulmasäädöt, joilla työasento saadaan varmasti mukavaksi. Täysin automaattinen ilmastointi tekee työskentelystä miellyttävää ja tehokasta niin kylmällä kuin kuumallakin säällä. Säilytystiloja on ohjaamon etu-, taka- ja sivukonsoleissa. Juomatelineeseen mahtuu iso muki, ja eväät tai työkalulaatikot kulkevat kätevästi mukana istuimen takana olevalla hyllyllä. MP3-soittimen, matkapuhelimen tai tabletin lataamista varten saatavilla on myös pistorasiat. Säädettävät hallintalaitteet Oikeaa ja vasenta ohjaussauvakonsolia voi säätää, mikä lisää kuljettajan mukavuutta ja tuottavuutta työpäivän aikana. Oikeanpuoleisessa ohjaussauvassa on painike, jolla moottorin käyntinopeutta voi alentaa työtaukojen ajaksi ja näin säästää polttoainetta. Ensimmäinen painallus alentaa käyntinopeuden ja toisella painalluksella käyntinopeus nousee normaalille tasolle. Helppokäyttöinen monitori Uusi LCD-monitori näkyy selvästi kaikissa olosuhteissa, ja sen toimintojen käyttäminen on helppoa. Monitoriin voi tallentaa jopa 10 työlaitteen asetukset, minkä lisäksi siinä on 44 kielivaihtoehtoa nykypäivän kansainvälisen työvoiman tarpeisiin. Monitorissa näkyvät selvästi kaikki tehokkaassa työskentelyssä tarvittavat tärkeät tiedot. Lisäksi se toimii vakiovarusteisiin kuuluvan peruutuskameran näyttönä, jolloin ympäristön tapahtumat eivät jää työhön tarkasti keskittyessäkään havaitsematta. 5

6 Polttoainetehokas Täyttää odotukset tehokkuudellaan ja polttoainetaloudellisuudellaan Testattua tekniikkaa Jokainen vaiheen IV päästöstandardit täyttävä ACERT-moottori on varustettu testatusti toimivilla elektroniikka-, polttoaine-, ilmanotto- ja jälkikäsittelyjärjestelmien osilla. Toimivaksi todetun tekniikan käyttäminen auttaa täyttämään asiakkaan korkeat odotukset, jotka koskevat tuottavuutta, polttoainetaloudellisuutta, luotettavuutta ja käyttöikää. Todelliset hyödyt: Parempi polttoainetalous jopa 10 prosentin parannus EU:n vaiheen IIIB päästöstandardin tuotteisiin verrattuna (mukaan lukien AdBlue-nesteen kulutus) Erinomainen suorituskyky monissa käyttötarkoituksissa Entistä parempi luotettavuus yhteensopivuuden ja rakenteiden yksinkertaisuuden ansiosta Maksimoitu käyttöaika ja pienemmät kustannukset Cat-edustajaverkoston maailmanluokan tuella Minimoitu päästöjärjestelmien vaikutus käyttöön ilman erillisiä toimia kuljettajalta Kestävyys ja pitkä käyttöikä Entistä pienempi polttoaineenkulutus ja minimoidut huoltokustannukset Tuttu runsas voima ja hyvä käytettävyys Cat NO x -päästöjärjestelmä Cat NO x -päästöjärjestelmä ottaa talteen ja jäähdyttää pienen osan pakokaasuista ja kierrättää sen takaisin palotilaan. Tämä alentaa palamislämpötilaa ja pienentää typen oksidien (NO x ) päästömäärää. Järjestelmä on tyyppinsä luotettavin Caterpillar on kehittänyt järjestelmässä käytettävää tekniikkaa jo yli kymmenen vuotta. DEF-neste SCR-järjestelmällä varustetut Cat-moottorit vähentävät NO x -päästöjä ruiskuttamalla DEFnestettä pakokaasujen joukkoon. DEF-neste on seos, jossa on tarkalleen 32,5 % erittäin puhdasta ureaa ja 67,5 % deionisoitua vettä. Caterpillarin SCR-järjestelmissä käytettävän DEF-nesteen on täytettävä ISO standardin vaatimukset. Monet DEF-tuotemerkit täyttävät ISO standardin vaatimukset muun muassa AdBlue- ja API-luokitusten mukaiset tuotteet. Hyödyllisiä polttoainetta säästäviä ominaisuuksia 326F kuluttaa vähemmän polttoainetta kuin edellisen sarjan mallit, ja automaattinen moottorin käyntinopeuden hallintajärjestelmä laskee käyntinopeutta silloin, kun työskentelyolosuhteet sen sallivat. Automaattinen moottorin joutokäynnin sammutus sammuttaa moottorin, kun joutokäyntiaika ylittää monitorilla asetetun ajan. Lisäksi kuljettaja voi valita tehotilan kolmesta vaihtoehdosta: suuri teho, vakioteho ja säästöteho. Kuljettaja voi siirtyä tilojen välillä helposti konsolin kytkinpaneelin avulla. Kun kaikki nämä edut yhdistetään, tuloksena on entistä pienempi polttoaineen kulutus, pienemmät pakokaasupäästöt ja vähäisempi melu, pienemmät korjaus- ja huoltokustannukset sekä pidempi moottorin käyttöikä. Toimivia rakenneratkaisuja kaikkiin lämpötiloihin Rinnakkaisen jäähdytysjärjestelmän ansiosta koneella voi tehdä työtä myös äärimmäisen kuumissa tai kylmissä olosuhteissa. Järjestelmä on kokonaan moottoritilan ulkopuolella, jotta melu ja lämpö pysyvät kurissa. Lisäksi järjestelmän kennojen puhdistaminen on helppoa, ja vaihtuvanopeuksinen puhallin parantaa jäähdytystehoa entisestään. Biodiesel ei ole ongelma C7.1 ACERT -moottori toimii enintään B20-biodieselpolttoaineella, joka täyttää ASTM standardin vaatimukset ja lisää näin mahdollisuuksia säästää polttoainekuluissa. 6

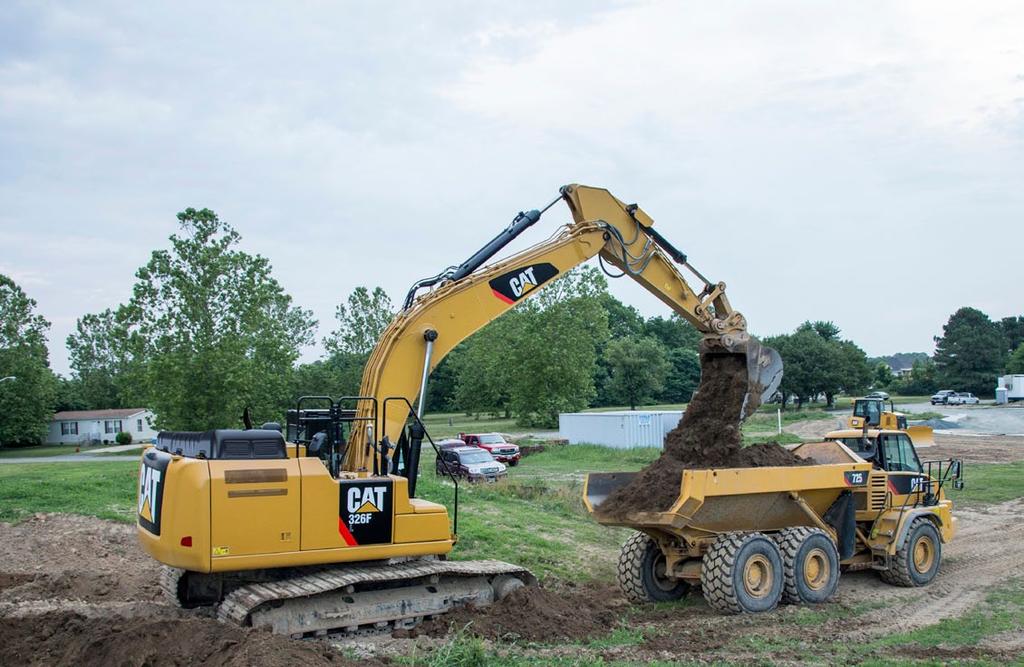

7 Luotettava ja tuottava Tehoa materiaalien nopeaan ja tarkkaan siirtoon Vahva ja tehokas rakenne Kun halutaan siirtää raskasta materiaalia nopeasti ja tehokkaasti, tarvitaan todellista hydraulista tehoa ja juuri sitä 326F pystyy tarjoamaan. Tärkeimmät hydrauliikkajärjestelmän osat, kuten pumput ja venttiilit, sijaitsevat lähekkäin, minkä ansiosta voidaan käyttää lyhyempiä putkia ja linjoja. Tämä rakenne vähentää kitkahäviötä ja paineenalenemaa, ja voimaa siirtyy tavanomaista enemmän maahan missä sitä tarvitaankin. Nostotöitä voi helpottaa käyttämällä raskaan noston tilaa, joka lisää järjestelmän painetta silloin kun sitä tarvitaan. Raskaan noston tila myös pienentää käyntinopeutta ja pumpun virtausta, mikä puolestaan parantaa ohjattavuutta. Hallittavuus huipussaan Cat-kaivukoneiden pääominaisuuksiin kuuluu hyvä hallittavuus. Pääohjausventtiili on yksi ratkaisevista tekijöistä tämän ominaisuuden takana. Venttiili aukeaa hitaasti, kun ohjaussauvaa liikutetaan vain vähän, ja nopeasti, kun sauvaa liikutetaan enemmän. Venttiili ohjaa virtauksen täsmällisesti halutulla hetkellä haluttuun paikkaan, jolloin käyttö on sujuvaa ja tehokasta. Tarkka toiminta pienentää myös polttoaineenkulutusta. Monikäyttöisyyttä lisähydrauliikalla Lisähydrauliikka lisää monipuolisuutta työlaitteiden suhteen, koska pystyt tekemään entistä useampia töitä yhdellä koneella. Vaihtoehtoja on runsaasti. Esimerkiksi pikaliitinhydrauliikka mahdollistaa työlaitteen vaihtamisen muutamassa minuutissa. Puomin ja kaivuvarren öljyn uudelleenkierrätys 326F-mallissa öljyvirtaus nosto- ja kaivusylinterin kärjestä nosto- ja kaivusylinterin etupäätyyn regeneroidaan työkierron aikana, mikä säästää energiaa ja parantaa polttoainetehokkuutta. Toiminto optimoidaan kaikkiin valittuihin nopeusasetuksiin, jolloin painehävikki pienenee, koneen ohjattavuus ja tuottavuus paranevat ja käyttökustannukset laskevat. 7

8 Kestävät rakenteet Tehty kestämään kovissakin töissä Tukeva runko 326F on vankkarakenteinen kone, joka on tehty kestämään hyvin pitkään. Ylärungossa on kannattimet järeän ROPS-ohjaamon tukena, ja myös runkoa on vahvistettu rasitukselle alttiiksi joutuvista kohdista, kuten puomin jalustasta ja helmoista. Telarungot on kiinnitetty koneen runkoon suurilla pulteilla, ja lisäpultit parantavat koneen kaivuvoimaa joten tuloksena on entistä parempi tuottavuus. Vakaa alavaunu Pitkät (L) sekä pitkät ja kapeat (LN) alavaunut parantavat vakautta ja kestävyyttä. Telakengät, nivelet, telat, johtopyörät ja päätepyörästöt on kaikki valmistettu vetolujuudeltaan kestävästä teräksestä. Voidellun Cat GLT2 -telaketjun nivel suojaa liikkuvia osia pitämällä veden, irtomateriaalin ja pölyn ulkopuolella ja rasvan tiiviisti sisäpuolella. Näin osat kuluvat hitaammin ja melutaso on alhaisempi. Lisävarusteena saatava ohjaussuoja auttaa säilyttämään telan kohdistuksen ja parantamaan siten koneen suorituskykyä huolimatta siitä, käytetäänkö konetta tasaisella kivialustalla tai jyrkässä, märässä ja liejuisessa rinteessä. Painonsa arvoinen Vastapainot on valmistettu paksuista teräslevyistä ja vahvistettu vaurioiden ehkäisemiseksi. Molemmissa on kaarevat, koneen linjakkaaseen rakenteeseen sopivat pinnat sekä integroidut kotelot vakiovarusteisiin kuuluvan peruutuskameran suojana. 8

9 Kestävät nivelet Luotettavaa toimintaa lähellä ja kaukana Tehty kestämään 326 F L- ja 326F LN -kaivukoneisiin on saatavana valikoima puomeja ja kaivuvarsia. Jokaisessa niistä on sisäiset jakolevyt, jotka parantavat kestävyyttä, ja puomien hitsauslaatu ja luotettavuus varmistetaan ultraäänitarkastuksella. Suuria kotelorakenteita, joissa on paksuja, monilevyisiä valettuja ja taottuja osia, käytetään kovalle kuormitukselle altistuvissa kohdissa, kuten puomin päässä, juuressa ja sylinterissä sekä kaivuvarren juuressa kestävyyden parantamista varten. Lisäksi puomin pään tapin kiinnitysjärjestelmä on lujaa muotoilua. Puomit, kaivuvarret ja kauhan nivelet kaikkiin töihin R: vakiopääpuomi R5.9 m -vakiopääpuomi sopii parhaiten käyttökohteisiin, joissa tarvitaan pitkää ulottumaa ja joissa olosuhteet ovat hyvät. Tällaisia ovat esimerkiksi perustustyöt, ojien kaivu putkistoja varten ja viemärityöt. VA: säädettävä kulma (taittopuomi) Tämä kokoonpano on erittäin joustava ja monipuolinen. Puomin asentoa voi säätää kokonaan sisäänvedetyn asennon eli 90 asteen ja täyden mitan eli 165 asteen välillä. Täydessä mitassa saavutetaan pisin mahdollinen ulottuma. Sisäänvedettyä puomia käyttämällä voidaan työskennellä lähellä teloja, mikä lisää nostokapasiteettia ja helpottaa työskentelyä ahtaissa paikoissa. Pitkää kaivuvartta tarvitaan esimerkiksi syvältä kaivettaessa ja kuorma-autoja lastattaessa. Lyhyen kaivuvarren murtovoima puolestaan on suurempi. SLR = erittäin pitkäulotteinen Tällä kokoonpanolla saadaan 18,4 metrin vaakasuuntainen ulottuma ja 14,7 metrin kaivusyvyys. Kokoonpano sopii täydellisesti muun muassa kaltevien pintojen muodostamiseen ja selkeytysaltaiden puhdistukseen. Cat-edustajasi osaa suositella parasta puomiyhdistelmävaihtoehtoa käyttötarkoituksen mukaan. 9

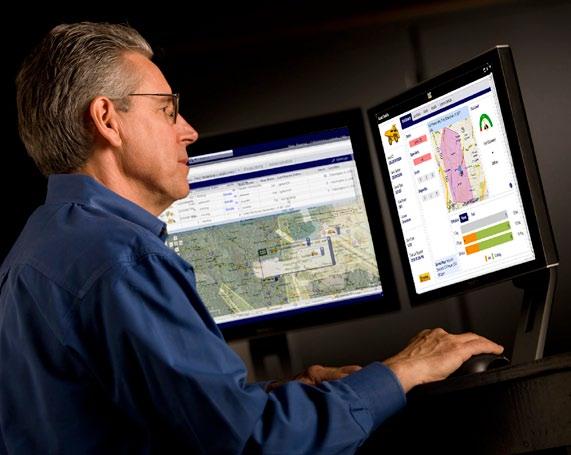

10 Integroidut tekniikat Työmaan toimintojen valvontaan, hallintaan ja kehittämiseen CAT Connect parantaa tehokkuutta työmailla hyödyntämällä tekniikkaa ja palveluja älykkäästi. Tällä tekniikalla varustetuista koneista saadaan enemmän kalustoa ja töitä koskevaa tietoa. Cat Connect -tekniikat parantavat tilannetta seuraavilla keskeisillä alueilla: KALUSTON- HALLINTA Kalustonhallinta enemmän käyttöikää ja alhaisemmat käyttökustannukset TUOTTAVUUS Tuottavuus tuotantomäärien tarkkailu ja työmaan tehokkuuden hallinta TURVALLISUUS Turvallisuus parempi tietoisuus työympäristön tilanteesta parantaa sekä työntekijöiden että kaluston turvallisuutta LINK-tekniikat LINK-tekniikat, kuten Product Link, ovat kiinteä osa konetta. Ne välittävät tärkeimpiä tietoja eteenpäin langattomasti. Näihin kuuluvat muun muassa koneen sijainti, käyttötunnit, polttoaineen kulutus, joutokäyntiaika ja tapahtumakoodit. Product Link / VisionLink Product Link -tietoja voi tarkastella kätevästi verkossa VisionLinkkäyttöliittymän kautta, joten pysyt ajan tasalla koneen tai koko kaluston suorituskyvystä. Voit tehdä tietojen perusteella ajantasaisia, faktoihin perustuvia sekä työmaan tehokkuutta ja tuottavuutta parantavia päätöksiä ja pienentää näin kustannuksia. 10

11 GRADE-tekniikat GRADE-tekniikat yhdistävät digitaaliset suunnittelutiedot ja ohjaamon ohjausjärjestelmän, mikä auttaa kuljettajia saavuttamaan tavoitekaltevuuden nopeasti ja tarkasti, eikä ylimääräisiä mittakepeillä tehtävää tarkistusta tarvita. Käytännössä tämä tarkoittaa lisääntynyttä tuottavuutta, pienempiä ylikulkumääriä, pienempää polttoaineen kulutusta sekä pienempiä kustannuksia. Catin syvyyden ja kaltevuuden säätö Cat Grade Control on tehtaalla asennettava kauhan kynnen korkeuden 2D-hallintajärjestelmä, jonka avulla kuljettaja pystyy kaivamaan tai täyttämään kohteen tarkkaan tavoitekorkeuteen kätevästi. Kuljettaja näkee tiedon kauhan kynnen korkeudesta ja tarvittavasta kaivu- tai tasoitusmäärästä suoraan ohjaamon vakiovarusteisiin kuuluvasta monitorista. Nopeasti reagoivat anturit antavat välittömän palautteen, ja lisävarusteena saatavat ohjaussauvan painikkeet auttavat kuljettajaa tekemään säädöt nopeasti, jotta tasoituspinnat pysyvät yhdenmukaisina ja laadukkaina. Järjestelmän valmiilla hälytyksillä voidaan varoittaa kuljettajaa, mikäli puomiyhdistelmä tai kauha on saavuttamassa esimääritetyn korkeuden tai syvyyden. Hälytyksistä on hyötyä erityisesti matalissa tiloissa tai vesijohtojen lähistöllä työskenneltäessä. Mittakeppejä ja ylimääräisiä tarkistuksia ei tarvita, joten maan tasalla työskentelevää miehistöä tarvitaan vähemmän ja työmaan turvallisuus paranee. Järjestelmä soveltuu parhaiten yksinkertaisiin kaksiulotteisiin sovelluksiin, kuten kellareiden kaivuun tai jyrkkien pientareiden tasoittamiseen. Mikäli 3D-ohjaukselle on tarvetta, järjestelmän voi helposti päivittää AccuGrade -versioon. Cat AccuGrade AccuGrade on Cat-edustajan asentama 3D-hallintajärjestelmä monimutkaisten viisteiden ja muotojen tekemiseen ilman ylimääräisiä mittakeppitarkistuksia. Järjestelmän omassa monitorissa näkyy digitaalinen kaavio, joka näyttää kauhan kynnen sijainnin ja korkeuden kolmiulotteisesti sekä työskentelyalueet ja kaivettavat tai täytettävät määrät. 326F L/LN -mallin erinomaiset laajennusominaisuudet helpottavat päivitystä. Voit valita satelliittiohjauksen (GNSS) suuriin projekteihin tai monimutkaisiin kaavoihin tai UTS-järjestelmän alueilla, joissa verkon kattavuus on huono. 11

12 Monikäyttöinen Tee monenlaisia töitä yhdellä koneella 12

13 2 Paras hyöty yhdestä koneesta 326F L/LN on erittäin monipuolinen ja kokoonsa nähden suorituskykyinen kone. Monipuolisia käyttömahdollisuuksia on helppo laajentaa entisestään käyttämällä erilaisia Cat-työlaitteita. 1 Nopeasti työstä toiseen Cat-pikakiinnikkeet nopeuttavat työlaitteiden vaihtoa, jolloin työtehtävästä toiseen voi siirtyä nopeasti. Cat-yleispikakiinnikkeitä ja Cat-tappitarrainpikakiinnikkeitä käyttämällä seisokkiajat lyhenevät ja joustavuus työmaalla paranee. Lopputuloksena entistä parempi tuottavuus. Kaivaminen, repiminen ja kuormaus Saatavana on laaja valikoima kauhoja, joista löytyy sopiva vaihtoehto niin pintamaille kuin erittäin haastavien materiaalien, kuten malmin ja kvartsiitin käsittelyyn. Louhoksissa voidaan repiä kiveä räjäyttämisen sijaan. Tilavilla kauhoilla kuormaaminen onnistuu mahdollisimman vähillä kauhallisilla, jolloin tuottavuus on paras mahdollinen. Murtaminen, purkaminen ja romutus Hydraulivasaraa voi käyttää kiven murtamiseen louhoksissa. Sen avulla onnistuu vaivatta myös sillan pilareiden tai raskaasti vahvistetun betonin purkaminen tietyömailla. Multiprosessorit ja pulveroijat tekevät koneesta ihanteellisen purkutöihin ja purkujätteen käsittelyyn. Koneeseen voidaan kiinnittää 360 astetta kiertyvät leikkurit romuteräksen ja muun metallin käsittelyä varten. Laitteet tuottavuuden maksimointiin Cat-edustaja voi asentaa koneeseen sopivia hydrauliikkasarjoja, joita on saatavilla kaikkien Cat Work Tool -työlaitteiden käyttöä varten. Näin koneen tehokas käyttöaika ja sen tuotot saadaan maksimoitua ) Yleispikakiinnike 2) Tappitarrainpikakiinnike 3) Yleiskäyttö (GD) 4) Raskas käyttö (HD) 5) Vaativa käyttö (SD) 6) Erittäin vaativa käyttö (XD) 13

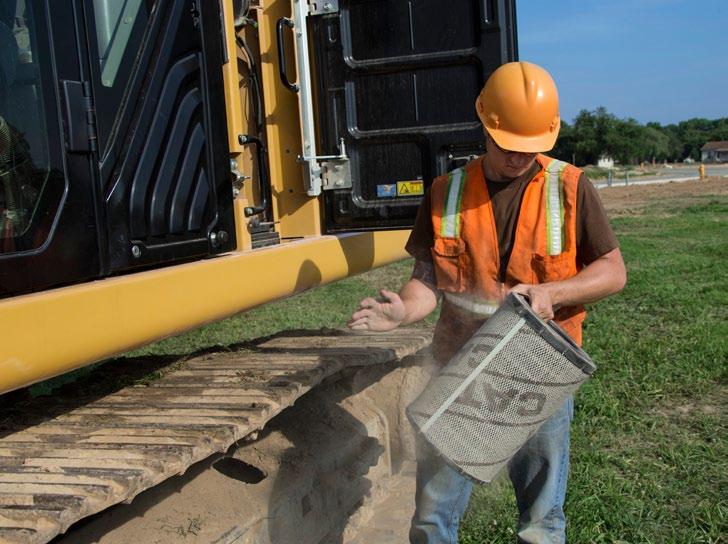

14 Huollettavat tilat maanpinnan tasolla Useimmat säännölliset huoltokohteet, kuten nesteliittimet ja voitelupisteet, ovat saavutettavissa turvallisesti ja kätevästi maanpinnan tasolta. Huollettavien tilojen suuret, lialta ja roskilta suojaavat huoltoluukut lukittuvat tukevasti paikoilleen, mikä helpottaa huoltotöitä merkittävästi. Helppo huoltaa Harkitut ratkaisut tekevät huollosta helppoa ja nopeaa Fiksuja jäähdytysratkaisuja Ympäristön korkean lämpötilan jäähdytysjärjestelmässä on polttoainetta säästävä vaihtuvanopeuksinen puhallin ja jäähdytin sekä öljyn- ja ilmanjäähdyttimet, jotka on asennettu rinnakkain helppoa puhdistusta varten. Niiden väli on entistä leveämpi, mikä helpottaa roskien pois puhaltamista ja voi näin parantaa koneen luotettavuutta ja suorituskykyä. Nestehuollot helposti ja nopeasti Polttoainesäiliön tyhjennyshanan avulla veden ja sakan poistaminen onnistuu vaivattomasti säännöllisten huoltojen yhteydessä. Lisäksi säiliössä on integroitu polttoainetason osoitin, joka nousee säiliön täyttyessä ja pienentää ylitäytön vaaraa. Raikas tuulahdus Ohjaamon ilmanvaihtojärjestelmän käyttämä ulkoilma tulee raitisilmasuodattimen läpi. Suodatin on sijoitettu ohjaamon sivulle, jossa siihen pääsee helposti käsiksi ja suodattimen vaihtokin käy vaivatta. Suodatin on turvassa lukollisen, virta-avaimella avattavan luukun takana. 14

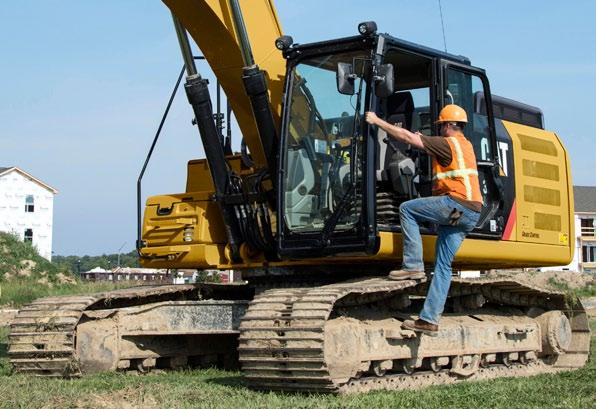

15 Turvalliset työtilat Kattavat turvaominaisuudet Turvallinen ja hiljainen ohjaamo ROPS-ohjaamon turvallisuus on taattu, kun kuljettaja istuu paikallaan turvavyö kiinnitettynä. Lisäksi ohjaamo on kiinnitetty vahvistettuun runkoon erityisillä joustavilla, tärinää ja melua vaimentavilla kiinnikkeillä, mikä parantaa kuljettajan mukavuutta. Kun kokonaisuuteen lisätään kattoverhoilu ja tiivisteet, melu vähenee entisestään nykyaikaisten maantiekuorma-autojen tasolle. Turvalliset kosketuspisteet Suuret askelmat helpottavat ohjaamoon ja koneen tiloihin kulkua. Pidennettyjen kädensijojen ja suojakaiteiden ansiosta ylätasanteelle kiipeäminen on turvallista. Liukuestelevyt vähentävät liukastumisvaaraa kaikissa sääolosuhteissa. Ne voi myös irrottaa puhdistusta varten. Erinomainen näkyvyys Laajat lasipinnat ja vakiovarustukseen kuuluva rinnakkaispyyhinjärjestelmä takaavat erinomaisen näkyvyyden eteen ja sivulle, ja koneen taakse näkee helposti vakiovarusteisiin kuuluvan peruutuskameran ja ohjaamon monitorin ansiosta. Älykäs valaistus Halogeenivalot ovat tehokas valonlähde. Ohjaamon ja puomin valot voi ohjelmoida palamaan 90 sekuntia moottorin sammuttamisen jälkeen, jolloin kuljettaja voi poistua koneesta turvallisesti. 15

16 Kattava asiakastuki Ylivertainen tuki pelastaa päivän Ympäristöystävällinen Sukupolvien verran edellä joka suhteessa C7.1 ACERT -moottori täyttää Euroopan unionin vaiheen IV päästöstandardit. 326F kuluttaa samaan työhön vähemmän polttoainetta kuin vanha E-sarjan malli. Näin ollen tehokkuus on parempi, raaka-aineita kuluu vähemmän ja CO 2 -päästöt ovat pienemmät. 326F toimii sekä erittäin vähärikkisellä dieselpolttoaineella (ULSD), jossa on rikkiä korkeintaan 10 ppm, että biodieselin (enintään B20) ja ULSD:n seoksella. Jotta läikkyminen voitaisiin estää, maan tasolla oleva ylitäytönilmaisin nousee, kun säiliö on täynnä. QuickEvac -lisävaruste takaa nopean, helpon ja turvallisen moottori- ja hydrauliikkaöljyn vaihdon. 326F on rakennettu siten, että tärkeimmät rakenteet ja osat voidaan kunnostaa, mikä pienentää jätteiden määrää ja vaihtokustannuksia. Moottorin öljynsuodattimen ansiosta maalattuja metalliastioita ja alumiinikansia ei tarvita. Sisäsuodatin voidaan irrottaa ja vaihtaa kätevästi patruunamallisen kierrekotelon kautta. Käytetty sisäelementti voidaan polttaa, jolloin jätteitä jää vähemmän. 326F on tehokas ja tuottelias kone, joka on suunniteltu säästämään luonnonvarojamme tuleville sukupolville. Maailmanlaajuinen varaosien saatavuus Cat-edustajilla on käytössään maailmanlaajuinen varaosaverkosto, ja tuotteiden tuki jatkuu niiden koko elinkaaren ajan. Voit myös säästää rahaa käyttämällä Caterpillarin alkuperäisiä, tehtaan kunnostamia vaihto-osia. Sopivat rahoitusvaihtoehdot Harkitse rahoitusvaihtoehtoja ja päivittäisiä käyttökustannuksia. Ota huomioon edustajien palvelut, jotka voidaan sisällyttää koneen hintaan ja jotka tekevät koneesta ajan myötä edullisen pienempien omistus- ja käyttökustannuksien ansiosta. Tarpeisiisi sopivat huoltosopimukset Cat-edustajilla on tarjolla erilaisia kunnossapitosopimuksia, joista voidaan kehittää asiakkaan tarpeiden mukaan räätälöity suunnitelma. Suunnitelmat voivat koskea koko konetta työlaitteineen, jolloin sijoituksesi on turvattu. Paras ratkaisu sekä tänään että huomenna Korjata vai vaihtaa? Cat-edustajasi auttaa sinua arvioimaan eri vaihtoehtojen kustannukset, jotta osaat tehdä liiketoimintasi kannalta parhaan ratkaisun. 16

17 Hydraulisen 326F-kaivukoneen tekniset tiedot Moottori Moottorimalli Cat C7.1 ACERT Teho SAE J1995 (metrijärjestelmä) 152 kw (207 hv) Teho ISO (metrijärjestelmä) 152 kw (207 hv) Teho ISO 9249 (metrijärjestelmä) 149 kw (203 hv) Sisähalkaisija 105 mm Isku 135 mm Iskutilavuus 7,01 l Hydrauliikkajärjestelmä Pääjärjestelmä enimmäisvirtaus (yhteensä) 507 l/min Enimmäispaine raskaan noston varusteet kpa Enimmäispaine normaalit varusteet kpa Enimmäispaine ajo kpa Enimmäispaine kääntö kpa Esiohjausjärjestelmä enimmäisvirtaus 30 l/min Esiohjausjärjestelmä enimmäispaine kpa Nostosylinteri halkaisija 135 mm Nostosylinteri isku mm Kaivusylinteri halkaisija 140 mm Kaivusylinteri isku mm CB1-kauhan sylinteri halkaisija 130 mm CB1-kauhan sylinteri isku mm Ajo Nousukyky 30 / 70 % Enimmäisajonopeus 5,3 km/h Enimmäisvetokyky 226 kn Kääntömekanismi Kääntönopeus 9,0 r/min Käännön vääntöteho 73,4 knm Täyttötilavuudet Polttoainesäiliön tilavuus Jäähdytysjärjestelmä Moottoriöljy (suodatin) Kääntöpyörästö (molemmat) Päätepyörästö (molemmat) Hydrauliikkajärjestelmän öljy (säiliö mukaan luettuna) Hydrauliikkaöljysäiliö AdBlue-säiliö Telaketjut Telakenkien lukumäärä (kullakin puolella) 51 Telarullien lukumäärä (kullakin puolella) 8 Kannatinrullien lukumäärä (kullakin puolella) 2 Melutaso Ulkopuolinen äänentehotaso ISO 6395:2008 Kuljettajaan kohdistuva äänenpainetaso ISO 6396: l 30 l 24 l 9 l 6 l 285 l 175 l 41 l 104 db(a)* 71 db(a) Kuulonsuojaimet voivat olla tarpeen, jos konetta käytetään ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki) pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä. Caterpillarin ohjaamossa kuljettajaan kohdistuva melutaso on mitattu standardin ANSI/SAE J1166 OCT98 mukaisesti, kun ohjaamo on oikein asennettu ja huollettu ja mittaus tehdään ovet ja ikkunat suljettuina. Kuljettajaan kohdistuva melutaso on koneen valmistushetkellä voimassa olevien työturvallisuus- ja työterveyshallinnon (OSHA) sekä kaivosalan turvallisuus- ja terveysviraston (MSHA) määräysten mukainen. * Euroopan unionin direktiivin 2005/14/EY ja sen lisäyksen 2005/88/EY vaatimuksien mukaan. Standardit Jarrut ISO Ohjaamo/FOGS ISO

18 Hydraulisen 326F-kaivukoneen tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja Puomivaihtoehdot Kaivuvarsivaihtoehdot Erittäin pitkäulotteinen Vakiopääpuomi Kulmaltaan säädettävä puomi vakiopääpuomi 5,9 m (2,8 m [lyhyt]; 3,3 m [väli]) 10,2 m R2.95CB1 R2.5CB1 R2.95CB1 R2.5CB1 Erittäin pitkäulotteinen 7,85 m 1 Kuljetuskorkeus* mm mm mm mm mm 2 Kuljetuspituus mm mm mm mm mm 3 Perän kääntösäde mm mm mm mm mm 4 Pituus telarullien keskikohtaan Pitkä alavaunu mm mm mm mm mm Pitkä ja kapea alavaunu mm mm mm mm mm 5 Telaston pituus Pitkä alavaunu mm mm mm mm mm Pitkä ja kapea alavaunu mm mm mm mm mm 6 Maavara** 440 mm 440 mm 440 mm 440 mm 440 mm 7 Telaston raideväli Pitkä alavaunu mm mm mm mm mm Pitkä ja kapea alavaunu mm mm mm mm mm 8 Kuljetusleveys Pitkä alavaunu 600 mm:n telakengät mm mm mm mm mm Pitkä alavaunu 790 mm:n telakengät mm mm mm mm mm Pitkä alavaunu 900 mm:n telakengät mm mm mm mm mm Pitkä ja kapea alavaunu 600 mm:n telakengät mm mm mm mm mm 9 Ohjaamon korkeus* mm mm mm mm mm 10 Vastapainon maavara** mm mm mm mm mm Kauhatyyppi HD HD HD HD GD Tilavuus 1,31 m3 1,54 m3 1,31 m3 1,31 m3 0,53 m3 Kärjen säde mm mm mm mm mm * Sisältää telakengän korvakkeen korkeuden ** Ilman telakengän korvakkeen korkeutta Mitat voivat vaihdella käytettävän kauhan mukaan. 18

19 Hydraulisen 326F-kaivukoneen tekniset tiedot Työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja. Metriä Metriä R2.5CB1 R2.95CB R2.95CB1 R2.5CB Metriä Metriä Puomivaihtoehdot Vakiopääpuomi Kulmaltaan säädettävä puomi 5,9 m (2,8 m [lyhyt]; 3,3 m [väli]) Kaivuvarsivaihtoehdot R2.95CB1 R2.5CB1 R2.95CB1 R2.5CB1 1 Suurin kaivusyvyys mm mm mm mm 2 Suurin ulottuma maanpinnan tasossa mm mm mm mm 3 Suurin leikkauskorkeus mm mm mm mm 4 Suurin kuormauskorkeus mm mm mm mm 5 Pienin kuormauskorkeus mm mm mm mm 6 Suurin leikkaussyvyys, mm pohjan tasolla mm mm mm mm 7 Suurin pystysuoran seinämän kaivusyvyys mm mm mm mm Kauhatyyppi HD HD HD HD Tilavuus 1,31 m3 1,54 m3 1,31 m3 1,31 m3 Kärjen säde mm mm mm mm Kaivuvarren voima (ISO) 121 kn 141 kn Kauhan voima (ISO) 166 kn 166 kn Mitat voivat vaihdella käytettävän kauhan mukaan. 19

20 Hydraulisen 326F-kaivukoneen tekniset tiedot Työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja. Metriä ,85 m Metriä Puomivaihtoehdot Kaivuvarsivaihtoehdot Erittäin pitkäulotteinen vakiopääpuomi 10,2 m Erittäin pitkäulotteinen kaivuvarsi 7,85 m 1 Suurin kaivusyvyys mm 2 Suurin ulottuma maanpinnan tasossa mm 3 Suurin leikkauskorkeus mm 4 Suurin kuormauskorkeus mm 5 Pienin kuormauskorkeus mm 6 Suurin leikkaussyvyys, mm pohjan tasolla mm 7 Suurin pystysuoran seinämän kaivusyvyys mm Kauhatyyppi Tilavuus Kärjen säde GD 0,53 m mm Mitat voivat vaihdella käytettävän kauhan mukaan. 20

21 Hydraulisen 326F-kaivukoneen tekniset tiedot Työpaino ja pintapaine Vakiopääpuomi 5,9 m Pitkä ja kapea alavaunu Pitkä alavaunu 600 mm 600 mm 790 mm 900 mm Kolmiharjaiset telakengät Kolmiharjaiset telakengät Kolmiharjaiset telakengät Kolmiharjaiset telakengät R2.95CB1, 1,31 m³ kg 49,4 kpa kg 49,6 kpa kg 38,7 kpa kg 34,5 kpa R2.5CB1, 1,31 m³ kg 49,3 kpa kg 49,4 kpa kg 38,6 kpa kg 34,4 kpa Taittopuomi 2,8 m (lyhyt); 3,3 m (väli) R2.95CB1, 1,31 m³ kg 51,0 kpa kg 51,1 kpa kg 39,9 kpa kg 35,5 kpa R2.5CB1, 1,31 m³ kg 50,8 kpa kg 51,0 kpa kg 39,8 kpa kg 35,5 kpa Erittäin pitkäulotteinen vakiopääpuomi 10,2 m 7,85 m (SLR); 0,53 m³ kg 58,7 kpa kg 44,4 kpa kg 39,5 kpa Tärkeimpien osien painot kg Peruskone (nostosylinteri, ilman vastapainoa, puomiyhdistelmää ja telaa) Vastapaino 4,0 t ,75 t; erittäin pitkäulotteiset puomiyhdistelmät Puomi (sisältää linjat, tapit ja kaivusylinterin) Vakiopääpuomi 5,9 m Taittopuomi (2,8 m [lyhyt]; 3,3 m [väli]) Erittäin pitkäulotteinen vakiopääpuomi 10,2 m Kaivuvarsi (sisältää linjat, tapit ja kauhan sylinterin) R2.95CB1 710 R2.5CB1 650 Erittäin pitkäulotteinen 7,85 m Alavaunu Pitkä Pitkä ja kapea Telakengät (kahta telaa kohti) 600 mm:n kolmiharjaiset mm:n kolmiharjaiset mm:n kolmiharjaiset Kauhat CB1 1,31 m CB1 1,54 m A 0,53 m Kaikki painot pyöristetään ylöspäin lähimpään 10 kilogrammaan kauhoja lukuun ottamatta. Kilogrammat on pyöristetty erikseen, joten jotkin kilogramma-arvot eivät täsmää. Peruskoneen kohdalla on huomioitu 75 kilogramman painoinen kuljettaja, 90 % polttoaineen painosta ja alavaunu keskitelaohjaimineen. 21

22 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F L vakiopääpuomin nostokyky vastapaino: 4,0 t ei kauhaa raskas nosto käytössä 2,95 m 5,9 m 600 mm:n kolmiharjaiset mm R2.95CB mm mm mm mm mm mm mm mm kg * *5 950 * mm kg * * * mm kg *9 450 *9 450 * * mm kg * * mm kg * mm kg mm kg * * mm kg * * mm kg * * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 22

23 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F L vakiopääpuomin nostokyky vastapaino: 4,0 t ei kauhaa raskas nosto käytössä 2,5 m 5,9 m 600 mm:n kolmiharjaiset mm R2.5CB mm mm mm mm mm mm mm mm kg * mm kg * * mm kg * * * mm kg * * mm kg * mm kg mm kg * * mm kg * * mm kg * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 23

24 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F L taittopuomin nostokyky vastapaino: 4,0 t ei kauhaa raskas nosto käytössä 2,5 m Taittopuomi (2,8 m [lyhyt]; 3,3 m [väli]) 600 mm:n kolmiharjaiset mm R2.5CB mm mm mm mm mm mm mm mm mm kg * * mm kg * * * * mm kg *9 550 *9 550 *9 850 *9 850 * mm kg * * *9 600 *9 600 * mm kg * * *9 400 *9 400 * mm kg * * * * mm kg *9 450 * mm kg * * * * * mm kg * * * * * * mm kg * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 24

25 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F LN vakiopääpuomin nostokyky vastapaino: 4,0 t ei kauhaa raskas nosto käytössä 2,95 m 5,9 m 600 mm:n kolmiharjaiset mm R2.95CB mm mm mm mm mm mm mm mm kg * * mm kg * * * mm kg *9 450 *9 450 * * mm kg * * mm kg * mm kg mm kg * * mm kg * * mm kg * * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 25

26 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F LN vakiopääpuomin nostokyky vastapaino: 4,0 t ei kauhaa raskas nosto käytössä 2,5 m 5,9 m 600 mm:n kolmiharjaiset mm R2.5CB mm mm mm mm mm mm mm mm kg * mm kg * * mm kg * * mm kg * * mm kg * mm kg mm kg * * mm kg * * mm kg * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 26

27 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F LN taittopuomin nostokyky vastapaino: 4,0 t ei kauhaa raskas nosto käytössä 2,5 m Taittopuomi (2,8 m [lyhyt]; 3,3 m [väli]) 600 mm:n kolmiharjaiset mm R2.5CB mm mm mm mm mm mm mm mm mm kg * * mm kg * * * * mm kg *9 550 *9 550 *9 850 *9 850 * mm kg * * * * mm kg * * * * mm kg * * * * mm kg *9 450 * mm kg * * * * * mm kg * * * * * * mm kg * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 27

28 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F L erittäin pitkäulotteisen vakiopääpuomin nostokyky vastapaino: 6,75 t ei kauhaa 7,85 m 10,2 m 900 mm:n kolmiharjaiset, askelma mm Erittäin pitkäulotteinen mm mm mm mm mm mm mm mm mm mm kg *1 350 * mm kg *1 300 * mm kg *1 250 * mm kg *1 250 * mm kg *1 250 * mm kg *1 300 * mm kg *4 850 *4 850 *3 200 *3 200 *1 300 * mm kg *1 550 *1 550 *5 500 *5 500 *5 750 *5 750 *4 450 *4 450 *3 700 *3 700 *1 350 * mm kg *1 650 *1 650 *3 650 *3 650 * * * *1 450 * mm kg *1 600 *1 600 *2 100 *2 100 *3 550 *3 550 * * * * mm kg *2 200 *2 200 *2 700 *2 700 *3 850 *3 850 * * * * mm kg *2 800 *2 800 *3 300 *3 300 *4 400 *4 400 * * * * mm kg *3 400 *3 400 *4 000 *4 000 *5 100 *5 100 * * * * mm kg *4 100 *4 100 *4 750 *4 750 *5 950 *5 950 * * * * mm kg *4 800 *4 800 *5 600 *5 600 *7 000 *7 000 * * * * mm kg *5 600 *5 600 *6 600 *6 600 *8 250 *8 250 * * * * mm kg *7 750 *7 750 *7 700 *7 700 *6 050 *6 050 * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 28

29 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F L erittäin pitkäulotteisen vakiopääpuomin nostokyky vastapaino: 6,75 t ei kauhaa 7,85 m 10,2 m 900 mm:n kolmiharjaiset, askelma mm Erittäin pitkäulotteinen mm mm mm mm mm mm mm mm mm kg *1 800 *1 800 *1 350 * mm kg *1 950 *1 950 *1 300 * mm kg *1 950 *1 950 *2 000 *2 000 *1 250 * mm kg *2 050 *2 050 *2 050 *2 050 *1 250 * mm kg *2 150 *2 150 *2 100 *2 100 *1 650 *1 650 *1 250 * mm kg *2 400 *2 400 *2 300 *2 300 * * *1 300 * mm kg *2 850 *2 850 *2 600 *2 600 * * * *1 300 * mm kg *3 200 *3 200 * * * * *1 350 * mm kg * * * * * *1 450 * mm kg * * * * * * mm kg * * * * * mm kg * * * mm kg * * mm kg * * mm kg * * * mm kg * * * mm kg * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 29

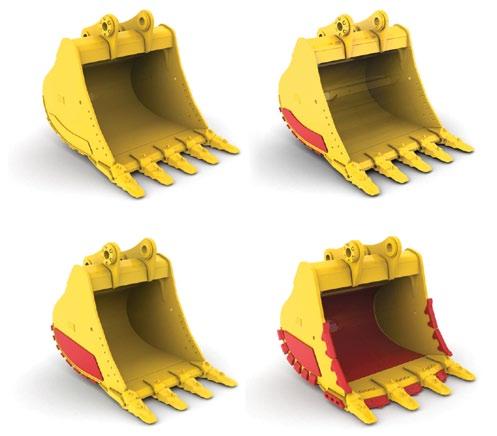

30 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F L kauhan tekniset tiedot ja yhteensopivuus Telaketjut Vastapaino Ilman pikakiinnikettä Ojanperkaus (DC) Nivel Leveys Tilavuus Paino Täyttö Vakiopääpuomi 790 mm:n kolmiharjaiset telakengät 4,0 t Kulmaltaan säädettävä puomi mm m 3 kg % R2.95 R2.5 R2.95 R2.5 A , A 770 0, Erittäin pitkäulotteiset puomiyhdistelmät CB 750 0, CB , Yleiskäyttö (GD) CB , CB , X CB , X X Raskas käyttö (HD) CB , X CB , X X Vaativa käyttö (SD) CB , X Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) kg Pikakiinnikkeen kanssa (CW45, CW45s) CB 750 0, Yleiskäyttö (GD) CB , CB , CB , CB , Raskas käyttö (HD) CB , CB , CB , Enimmäiskuorma kiinnikkeen kanssa (hyötykuorma + kauha) kg Materiaalin enimmäistiheys: kg/m kg/m 3 Yllä olevat kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta sivupuolella, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin kg/m kg/m 3 Kapasiteetti perustuu standardiin ISO kg/m 3 Kauhan painoon sisältyvät yleiskärjet. X Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 30

31 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F LN kauhan tekniset tiedot ja yhteensopivuus Telaketjut Vastapaino Ilman pikakiinnikettä Ojanperkaus (DC) Nivel Leveys Tilavuus Paino Täyttö Vakiopääpuomi 600 mm:n kolmiharjaiset telakengät 4,0 t Kulmaltaan säädettävä puomi mm m 3 kg % R2.95 R2.5 R2.95 R2.5 A , A 770 0, Erittäin pitkäulotteiset puomiyhdistelmät CB 750 0, CB , Yleiskäyttö (GD) CB , CB , X CB , X X Raskas käyttö (HD) CB , X CB , X X Vaativa käyttö (SD) CB , X Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) kg Pikakiinnikkeen kanssa (CW45, CW45s) CB 750 0, Yleiskäyttö (GD) CB , CB , CB , CB , Raskas käyttö (HD) CB , CB , CB , Enimmäiskuorma kiinnikkeen kanssa (hyötykuorma + kauha) kg Materiaalin enimmäistiheys: kg/m kg/m 3 Yllä olevat kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87 prosenttia hydrauliikan nostokyvystä tai 75 prosenttia kaatokuormasta sivupuolella, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin kg/m kg/m 3 Kapasiteetti perustuu standardiin ISO kg/m 3 Kauhan painoon sisältyvät yleiskärjet. X Ei suositella Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 31

32 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F L -työlaiteopas* Puomin tyyppi Vakiopääpuomi Kulmaltaan säädettävä puomi Kaivuvarren koko R2.95 HD R2.5 HD R2.95 HD R2.5 HD Hydraulivasarat H120Es H120Es H120Es H120Es H130Es H130Es H130Es H130Es H140Es H140Es H140Es^^ H140Es Multiprosessorit MP318 CC -leuka MP318 CC -leuka MP318 CC -leuka MP318 CC -leuka MP318 D -leuka MP318 D -leuka MP318 D -leuka MP318 D -leuka MP318 P -leuka MP318 P -leuka MP318 P -leuka MP318 P -leuka MP318 U -leuka MP318 U -leuka MP318 U -leuka MP318 U -leuka MP318 S -leuka MP318 S -leuka MP318 S -leuka MP318 S -leuka MP324 CC -leuka^^ MP324 CC -leuka MP324 CC -leuka**^ MP324 CC -leuka** MP324 D -leuka** MP324 D -leuka MP324 D -leuka**^ MP324 D -leuka** MP324 P -leuka** MP324 P -leuka^^ MP324 P -leuka**^ MP324 P -leuka** MP324 U -leuka** MP324 U -leuka MP324 U -leuka**^ MP324 U -leuka** MP324 S -leuka^^ MP324 S -leuka^^ MP324 S -leuka** MP324 S -leuka^^ MP324 TS -leuka** MP324 TS -leuka^^ MP324 TS -leuka**^ MP324 TS -leuka** Murskaimet P315 P315 P315 P315 P325^^ P325 P325**^ P325^^ Pulveroijat P215 P215 P215 P215 P225^^ P225 P225** P225** Purku- ja lajittelukahmarit G320B^^ G320B G320B**^ G320B^^ G325B**^ G325B** G325B***# G325B** Siirrettävät romu- ja purkuleikkurit S320B S320B S320B S320B S325B**^ S325B** S340B## S340B## S340B## S340B## Täryjyrät (tärylevy) CVP110 CVP110 CVP110 CVP110 Nelipiikkikahmarit Keskuslukittavat tappitarrainpikakiinnikkeet Yleispikakiinnikkeet * Soveltuvuus määräytyy kaivukoneen kokoonpanon mukaan. Saat lisätietoja sopivasta työlaitteesta Cat-edustajaltasi. ** Tappikiinnitys tai CW-kiinnitys *** Vain tappikiinnitys # Vain keulan yli ## Puomiin asennettuna ^ Kiinnitys vain edestä CW-kiinnikkeellä ^^ Kiinnitys vain edestä CL-kiinnikkeellä Nämä työlaitteet ovat saatavana 326F L -kaivukoneeseen. Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. 32

33 Hydraulisen 326F-kaivukoneen tekniset tiedot 326F LN -työlaiteopas* Puomin tyyppi Vakiopääpuomi Kulmaltaan säädettävä puomi Kaivuvarren koko R2.95 HD R2.5 HD R2.95 HD R2.5 HD Hydraulivasarat H120Es H120Es H120Es H120Es H130Es H130Es H130Es H130Es H140Es^^ H140Es H140Es**^ H140Es^^ Multiprosessorit MP318 CC -leuka MP318 CC -leuka MP318 CC -leuka^^ MP318 CC -leuka MP318 D -leuka MP318 D -leuka MP318 D -leuka MP318 D -leuka MP318 P -leuka MP318 P -leuka MP318 P -leuka^^ MP318 P -leuka MP318 U -leuka MP318 U -leuka MP318 U -leuka^^ MP318 U -leuka MP318 S -leuka MP318 S -leuka MP318 S -leuka MP318 S -leuka MP324 CC -leuka**^ MP324 CC -leuka** MP324 CC -leuka***# MP324 CC -leuka**^ MP324 D -leuka**^ MP324 D -leuka** MP324 D -leuka***# MP324 D -leuka**^ MP324 P -leuka***# MP324 P -leuka**^ MP324 P -leuka***# MP324 U -leuka**^ MP324 U -leuka** MP324 U -leuka***# MP324 S -leuka** MP324 S -leuka^^ MP324 S -leuka***# MP324 S -leuka**^ MP324 TS -leuka*** MP324 TS -leuka** MP324 TS -leuka***# Murskaimet P315 P315 P315 P315 P325**^ P325** P325*** P325** Pulveroijat P215 P215 P215 P215 P225** P225^^ P225***# P225**^ Purku- ja lajittelukahmarit G320B**^ G320B** G320B***# G320B**^ G325B*** Siirrettävät romu- ja purkuleikkurit S320B S320B S320B^^ S320B S325B***# S340B## S340B## S340B## S340B## Täryjyrät (tärylevy) CVP110 CVP110 CVP110 CVP110 Nelipiikkikahmarit Keskuslukittavat tappitarrainpikakiinnikkeet Yleispikakiinnikkeet * Soveltuvuus määräytyy kaivukoneen kokoonpanon mukaan. Saat lisätietoja sopivasta työlaitteesta Cat-edustajaltasi. ** Tappikiinnitys tai CW-kiinnitys *** Vain tappikiinnitys # Vain keulan yli ## Puomiin asennettuna ^ Kiinnitys vain edestä CW-kiinnikkeellä ^^ Kiinnitys vain edestä CL-kiinnikkeellä Nämä työlaitteet ovat saatavana 326F LN -kaivukoneeseen. Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. 33
