374F L. Hydraulinen kaivukone. Moottori Moottorimalli Teho ISO 9249 (metrijärjestelmä) Ajo. Cat C15 ACERT

Transkriptio

1 374F L Hydraulinen kaivukone Moottori Moottorimalli Teho ISO (metrijärjestelmä) Teho ISO 9249 (metrijärjestelmä) Cat C15 ACERT 362 kw (492 hv) 352 kw (479 hv) Ajo Enimmäisajonopeus Enimmäisvetokyky Työpainot Vähintään pitkäulotteinen kokoonpano Enintään massakokoonpano 4,1 km/h 492 kn kg kg

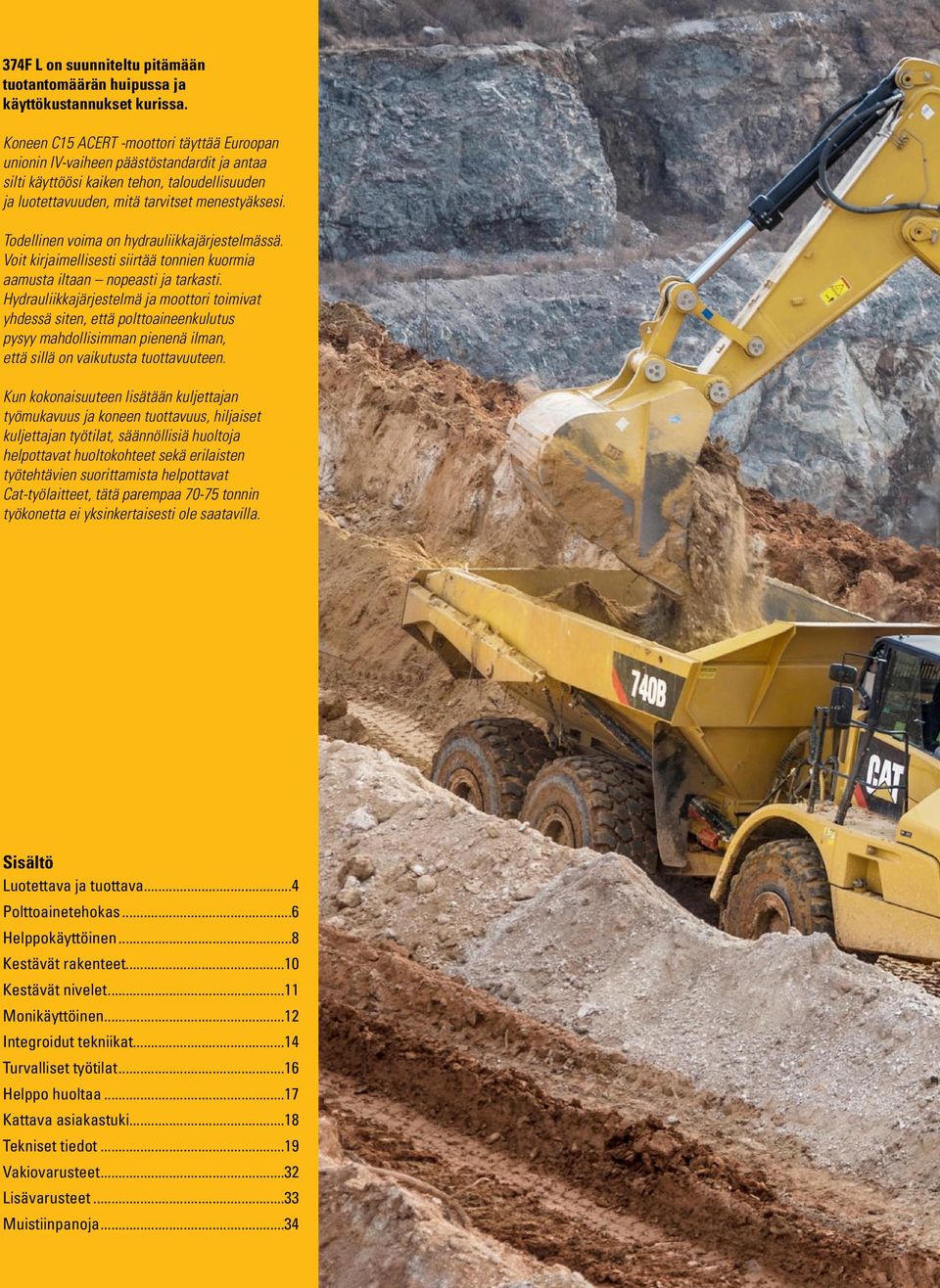

2 374F L on suunniteltu pitämään tuotantomäärän huipussa ja käyttökustannukset kurissa. Koneen C15 ACERT -moottori täyttää Euroopan unionin IV-vaiheen päästöstandardit ja antaa silti käyttöösi kaiken tehon, taloudellisuuden ja luotettavuuden, mitä tarvitset menestyäksesi. Todellinen voima on hydrauliikkajärjestelmässä. Voit kirjaimellisesti siirtää tonnien kuormia aamusta iltaan nopeasti ja tarkasti. Hydrauliikkajärjestelmä ja moottori toimivat yhdessä siten, että polttoaineenkulutus pysyy mahdollisimman pienenä ilman, että sillä on vaikutusta tuottavuuteen. Kun kokonaisuuteen lisätään kuljettajan työmukavuus ja koneen tuottavuus, hiljaiset kuljettajan työtilat, säännöllisiä huoltoja helpottavat huoltokohteet sekä erilaisten työtehtävien suorittamista helpottavat Cat-työlaitteet, tätä parempaa tonnin työkonetta ei yksinkertaisesti ole saatavilla. Sisältö Luotettava ja tuottava...4 Polttoainetehokas...6 Helppokäyttöinen...8 Kestävät rakenteet...10 Kestävät nivelet...11 Monikäyttöinen...12 Integroidut tekniikat...14 Turvalliset työtilat...16 Helppo huoltaa...17 Kattava asiakastuki...18 Tekniset tiedot...19 Vakiovarusteet...32 Lisävarusteet...33 Muistiinpanoja

3 3

4 Luotettava ja tuottava Tehoa materiaalien nopeaan ja tarkkaan siirtoon Hydraulista tehoa Catin etu Hydraulinen teho on koneen todellinen työlaitteilla työskentelyyn käytettävissä oleva teho. Se on paljon enemmän kuin pelkkä moottorin teho: kyseessä on Cat-koneiden keskeinen vahvuus, joka erottaa ne muista merkeistä. Pumppu ja järjestelmän muut osat siirtävät entistä enemmän tehoa maahan hallitusti ja käyttäjäystävällisesti. Siispä materiaalin siirtäminen onnistuu tavanomaista nopeammin ja kustannukset pienenevät. Hallittavuus huipussaan Catin mukautuvan ohjausjärjestelmän (ACS) uusi venttiili lisää koneen tehokkuutta hallitsemalla virtauksia koneen liikkeiden mukaan, joten kuljettajan tarvitsemat teho ja tarkkuus ovat aina hänen saatavillaan. Venttiili aukeaa hitaasti, kun ohjaussauvaa liikutetaan vain vähän, ja nopeasti, kun sauvaa liikutetaan enemmän. Venttiili ohjaa virtauksen täsmällisesti halutulla hetkellä haluttuun paikkaan, jolloin käyttö on sujuvaa ja tehokasta. Tarkka toiminta pienentää myös polttoaineenkulutusta. 4

5 SmartBoom Vähentää koneeseen kohdistuvaa kuormitusta ja tärinää Louheen käsittely (1) Kiven käsittely ja viimeistelytyöt sujuvat helposti ja nopeasti. SmartBoom-puomi helpottaa työtä ja antaa kuljettajalle mahdollisuuden keskittyä kaivuvarren ja kauhan hallintaan pääpuomin liikkuessa ylös- ja alaspäin ilman pumpun virtausta. Vasarointi (2) Työ sujuu paremmin ja mukavammin kuin aiemmin. Etuosat seuraavat iskuvasaraa automaattisesti sen pureutuessa kiveen. Ohilyöntejä ja liiallista voimankäyttöä vältetään, mikä pidentää vasaran ja koneen käyttöikää. Samankaltaiset hyödyt koskevat myös tärylevyjen käyttöä. Lastaaminen (3) Kuormaus käy entistä tehokkaammin ja polttoainetta säästyy, kun paluukierto on lyhyempi eikä puomin laskutoimintoon tarvita pumpun virtausta. Monikäyttöisyyttä lisähydrauliikalla Lisähydrauliikka lisää monipuolisuutta työlaitteiden suhteen, koska pystyt tekemään entistä useampia töitä yhdellä koneella. Vaihtoehtoja on runsaasti. Esimerkiksi pikakiinnikepiiri mahdollistaa työlaitteen vaihtamisen muutamassa minuutissa. 5

6 Polttoainetehokas Suunniteltu vähentämään käyttökustannuksia 6

7 Cat C15 ACERT -moottori täyttää Euroopan unionin IV-vaiheen päästöstandardit eikä häiritse työntekoa. Kuljettajan tarvitsee vain käynnistää moottori ja aloittaa työt. Moottori etsii itse sopivan ajankohdan puhdistusprosessin suorittamiseen, ja käytössä on aina runsaasti voimaa kaikkiin käyttötarpeisiin. Näin omistus- ja käyttökustannukset pysyvät mahdollisimman pieninä. Hyödyllisiä polttoainetta säästäviä ominaisuuksia 374F L -kaivukoneessa on kaksi tehotilaa, joilla helpotetaan polttoaineenkulutuksen hallintaa: vakioteho ja säästöteho. Mallissa on myös kaksi lisäominaisuutta polttoaineen säästöä varten: tarvittaessa otettava moottoriteho ja moottorin joutokäynnin sammutus. Tarvittaessa otettava moottoriteho pitää moottorin käyntinopeuden pienenä joutokäynnin aikana ja kuorman ollessa kevyt. Järjestelmä lisää nopeutta automaattisesti, kun suurempaa kuormaa tarvitaan. Moottorin joutokäynnin sammutustoiminto sammuttaa moottorin automaattisesti, kun kone on joutokäynnillä esimääritettyä aikaa pidempään. Näin voidaan säästää merkittäviä määriä polttoainetta ja vähentää päästöjä. Biodiesel ei ole ongelma C15-moottori toimii enintään B20-biodieselpolttoaineen ja ULSD:n seoksella. Ei muuta kuin tankki täyteen ja menoksi. Toimivia rakenneratkaisuja kaikkiin lämpötiloihin 374F L -kaivukoneessa on uusi, rinnakkainen jäähdytysjärjestelmä, minkä ansiosta koneella voi tehdä työtä myös äärimmäisen kuumissa tai kylmissä olosuhteissa. Järjestelmä on kokonaan moottoritilan ulkopuolella, jotta melu ja lämpö pysyvät kurissa. Siinä on lisäksi helposti puhdistettavat kennot ja uusi, vaihtuvanopeuksinen tuuletin. Työpäivän aikana jäähdytysjärjestelmään kerääntyneet roskat voi puhaltaa pois kääntämällä puhaltimen pyörimissuunnan. Testattua tekniikkaa Kun oikeat tekniikat hienosäädetään sopivia käyttötarkoituksia varten, saadaan aikaan seuraavia tuloksia: Tehokkaampi nesteiden käyttö jopa 5 prosentin parannus EU:n vaiheen IIIB päästöstandardin tuotteissa (mukaan lukien DEF-nesteen kulutus) Erinomainen suorituskyky moniin käyttötarkoituksiin Entistä parempi luotettavuus yhteensopivuuden ja rakenteiden yksinkertaisuuden ansiosta Maksimoitu käyttöaika ja alhaisemmat kustannukset Cat-edustajaverkoston maailmanluokan tuella Minimoitu päästöjärjestelmien vaikutus käyttöön ilman erillisiä toimia kuljettajalta Kestävyys ja pitkä käyttöikä Entistä pienempi polttoaineenkulutus minimoiduilla huoltokustannuksilla Tuttu runsas voima ja hyvä käytettävyys 7

8 Helppokäyttöinen Mukavuus parantaa tuottavuutta 8

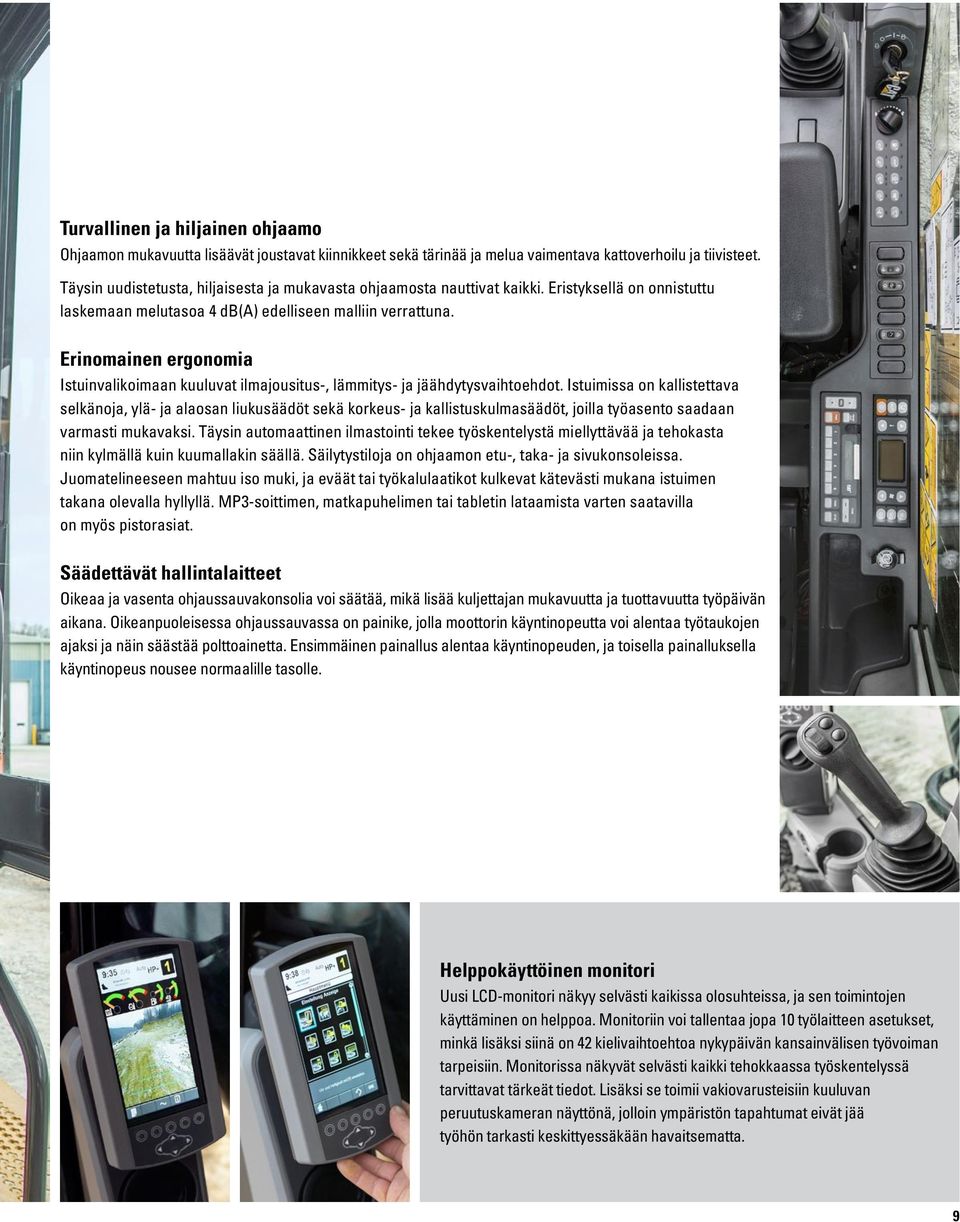

9 Turvallinen ja hiljainen ohjaamo Ohjaamon mukavuutta lisäävät joustavat kiinnikkeet sekä tärinää ja melua vaimentava kattoverhoilu ja tiivisteet. Täysin uudistetusta, hiljaisesta ja mukavasta ohjaamosta nauttivat kaikki. Eristyksellä on onnistuttu laskemaan melutasoa 4 db(a) edelliseen malliin verrattuna. Erinomainen ergonomia Istuinvalikoimaan kuuluvat ilmajousitus-, lämmitys- ja jäähdytysvaihtoehdot. Istuimissa on kallistettava selkänoja, ylä- ja alaosan liukusäädöt sekä korkeus- ja kallistuskulmasäädöt, joilla työasento saadaan varmasti mukavaksi. Täysin automaattinen ilmastointi tekee työskentelystä miellyttävää ja tehokasta niin kylmällä kuin kuumallakin säällä. Säilytystiloja on ohjaamon etu-, taka- ja sivukonsoleissa. Juomatelineeseen mahtuu iso muki, ja eväät tai työkalulaatikot kulkevat kätevästi mukana istuimen takana olevalla hyllyllä. MP3-soittimen, matkapuhelimen tai tabletin lataamista varten saatavilla on myös pistorasiat. Säädettävät hallintalaitteet Oikeaa ja vasenta ohjaussauvakonsolia voi säätää, mikä lisää kuljettajan mukavuutta ja tuottavuutta työpäivän aikana. Oikeanpuoleisessa ohjaussauvassa on painike, jolla moottorin käyntinopeutta voi alentaa työtaukojen ajaksi ja näin säästää polttoainetta. Ensimmäinen painallus alentaa käyntinopeuden, ja toisella painalluksella käyntinopeus nousee normaalille tasolle. Helppokäyttöinen monitori Uusi LCD-monitori näkyy selvästi kaikissa olosuhteissa, ja sen toimintojen käyttäminen on helppoa. Monitoriin voi tallentaa jopa 10 työlaitteen asetukset, minkä lisäksi siinä on 42 kielivaihtoehtoa nykypäivän kansainvälisen työvoiman tarpeisiin. Monitorissa näkyvät selvästi kaikki tehokkaassa työskentelyssä tarvittavat tärkeät tiedot. Lisäksi se toimii vakiovarusteisiin kuuluvan peruutuskameran näyttönä, jolloin ympäristön tapahtumat eivät jää työhön tarkasti keskittyessäkään havaitsematta. 9

10 Kestävät rakenteet Tehty kestämään raskasta käyttöä Vakaa alavaunu Pitkän alavaunun raideväli on säädettävissä, mikä parantaa rakenteen vakautta ja kestävyyttä merkittävästi. Säädettävyyden ansiosta kuljetusleveyden voi asettaa pienemmäksi. Telakengät, nivelet, telat, johtopyörät ja päätepyörästöt on kaikki valmistettu vetolujuudeltaan kestävästä teräksestä, millä on varmistettu osien pitkä käyttöikä. Cat GLT4 -telaketjun nivel suojaa liikkuvia osia pitämällä veden, irtomateriaalin ja pölyn ulkopuolella ja rasvan tiiviisti sisäpuolella. Näin osat kuluvat hitaammin ja melutaso on alhaisempi. Tapin kiinnitysjärjestelmä (PPR2) on suunniteltu ehkäisemään telaketjun tapin löystymistä nivelessä, vähentämään kuormituksen keskittymistä sekä estämään tapin liikkuminen. Kaikki nämä ominaisuudet pidentävät osien käyttöikää. Lisävarusteena saatava kolmiosainen ohjaussuoja auttaa säilyttämään telan kohdistuksen ja parantamaan siten koneen suorituskykyä huolimatta siitä, käytetäänkö konetta tasaisella kivialustalla tai jyrkällä, märällä ja mutaisella rinteellä. Tukevat rungot 374F L on vankkarakenteinen kone, joka on tehty kestämään hyvin pitkään. Ylärungossa on erityiset kannattimet järeän ohjaamon tukena. Runkoa on myös vahvistettu suurelle rasitukselle alttiiksi joutuvista kohdista, kuten puomin jalustasta, helmoista sekä vastapainon poistojärjestelmän kohdalta. Painonsa arvoinen Prässätyt kg:n kiinteät tai kg:n irrotettavat vastapainot on valmistettu paksuista teräslevyistä ja vahvistettu vaurioiden ehkäisemiseksi. Molemmissa on kaarevat, koneen linjakkaaseen rakenteeseen sopivat pinnat sekä integroidut kotelot vakiovarusteisiin kuuluvan peruutuskameran suojaamista varten. 10

11 Kestävät nivelet Luotettavaa toimintaa lähellä ja kaukana Tehty kestämään 374 F L -kaivukoneeseen on saatavana erilaisia vakiopääpuomeja (R) ja ME-puomeja sekä kaivuvarsia. Jokaisessa puomissa on sisäiset jakolevyt, jotka parantavat kestävyyttä, minkä lisäksi puomeista on poistettu jännitykset. Puomien hitsauslaatu ja luotettavuus varmistetaan ultraäänitarkastuksella. Suuria kotelorakenteita, joissa on paksuja, monilevyisiä valettuja ja taottuja osia, käytetään kovalle kuormitukselle altistuvissa kohdissa, kuten puomin päässä, juuressa ja sylinterissä sekä kaivuvarren juuressa kestävyyden parantamista varten. Lisäksi puomin pään tapin kiinnitysjärjestelmä on lujaa muotoilua. Puomit, kaivuvarret ja kauhan nivelet kaikkiin töihin 7,8 metrin vakiopääpuomi (4,67, 4,15, 3,6 tai 2,84 metrin kaivuvarren kanssa) sopii monipuolisuutensa ansiosta erinomaisesti yleiskäyttöön, kuten erilaisiin kaivu- ja kuormaustehtäviin. 7,0 metrin ME-puomi (3,0 tai 2,57 metrin kaivuvarren kanssa) tarjoaa lisää suorituskykyä raskaiden materiaalien, kuten kiven, käsittelyyn. Massapuomiyhdistelmien kaivuteho on suurempi puomin ja kaivuvarren geometrian vuoksi. Kauhan nivel ja sylinterit on myös valmistettu kestävämmiksi. Kaivuvarret sovitetaan puomiin sopivaksi. Pitkää kaivuvartta tarvitaan esimerkiksi syvältä kaivettaessa ja kuorma-autoja lastattaessa. Kauhan niveliä on saatavana nostosilmukalla varustettuna tai ilman sitä. Tapit Kaikissa etukiinnitystapeissa on paksu kromipinnoite, joten ne kestävät hyvin kulutusta. Kunkin tapin halkaisija on suunniteltu jakamaan leikkaus- ja taivutusrasitukset kaivuvarren kanssa. Tämä pidentää tappien, pääpuomien ja kaivuvarsien käyttöikää. Cat-edustajasi osaa suositella parasta puomiyhdistelmävaihtoehtoa käyttötarkoituksen mukaan. 11

12 Monikäyttöinen Tee monenlaisia töitä yhdellä koneella 12

13 Paras hyöty yhdestä koneesta Catin koneen ja työlaitteen yhdistelmä on täydellinen ratkaisu kaikkiin käyttötarkoituksiin. Työlaitteet voidaan liittää koneeseen joko suoraan tai pikakiinnikkeellä, jolloin laitteen irrottaminen ja uuden kiinnittäminen sujuu helposti ja nopeasti. Nopeasti työstä toiseen Cat-pikakiinnike nopeuttaa työlaitteiden vaihtoa, jolloin työtehtävästä toiseen voi siirtyä nopeasti. Cat-yleispikakiinnikkeitä käyttämällä seisokkiajat lyhenevät ja joustavuus työmaalla paranee. Lopputuloksena tuottavuus on entistä parempi. Työlaitteen hallintajärjestelmään voi tallentaa jopa 10 työlaitteen paineja virtausasetukset. Käytä järjestelmää näytön kautta, valitse työlaite ja hyödynnä teho työssä. Kaivaminen, repiminen ja kuormaus Saatavana on laaja valikoima kauhoja, joista löytyy sopiva vaihtoehto niin pintamaille kuin erittäin haastavien materiaalien, kuten malmin ja kvartsiitin, käsittelyyn. Louhoksissa voidaan repiä kiveä räjäyttämisen sijaan. Tilavilla kauhoilla kuormaaminen onnistuu mahdollisimman vähillä kauhallisilla, jolloin tuottavuus on paras mahdollinen. Murtaminen, purkaminen ja romutus Hydraulivasaraa voi käyttää kiven murtamiseen louhoksissa. Sen avulla onnistuu vaivatta myös sillan pilareiden tai raskaasti vahvistetun betonin purkaminen tietyömailla. Multiprosessorit ja pulveroijat tekevät 374F L -kaivukoneesta ihanteellisen purkutöihin ja purkujätteen käsittelyyn. Koneeseen voidaan kiinnittää 360 astetta kiertyvät leikkurit romuteräksen ja muun metallin käsittelyä varten. Laitteet tuottavuuden maksimointiin Cat-edustaja voi asentaa koneeseen sopivia hydrauliikkasarjoja, joita on saatavilla kaikkien Cat Work Tool -työlaitteiden käyttöä varten. Näin koneen tehokas käyttöaika ja sen tuotot saadaan maksimoitua. Kaikki Cat Work Tool -työlaitteet kuuluvat saman Cat-edustajaverkoston tuen piiriin kuin Cat-koneesikin ) Yleiskäyttö (GD) 2) Raskas käyttö (HD) 3) Vaativa käyttö (SD) 4) Erittäin vaativa käyttö (XD) 13

14 Integroidut tekniikat Työmaan toimintojen valvontaan, hallintaan ja kehittämiseen CAT Connect parantaa tehokkuutta työmailla hyödyntämällä tekniikkaa ja palveluja älykkäästi. Tällä tekniikalla varustetuista koneista saadaan enemmän kalustoa ja töitä koskevaa tietoa. Cat Connect -tekniikat parantavat tilannetta seuraavilla keskeisillä alueilla: LINK-tekniikat LINK-tekniikat, kuten Product Link, ovat kiinteä osa konetta. Ne välittävät tärkeimpiä tietoja eteenpäin langattomasti. Näihin kuuluvat muun muassa koneen sijainti, käyttötunnit, polttoaineen kulutus, joutokäyntiaika ja tapahtumakoodit. KALUSTON- HALLINTA TUOTTAVUUS TURVALLISUUS Kalustonhallinta enemmän käyttöikää ja alhaisemmat käyttökustannukset Tuottavuus tuotantomäärien tarkkailu ja työmaan tehokkuuden hallinta Turvallisuus parempi tietoisuus työympäristön tilanteesta parantaa sekä työntekijöiden että kaluston turvallisuutta Product Link / VisionLink Product Link -tietoja voi tarkastella kätevästi verkossa VisionLink-käyttöliittymän kautta, joten pysyt ajan tasalla koneen tai koko kaluston suorituskyvystä. Voit tehdä tietojen perusteella ajantasaisia, faktoihin perustuvia sekä työmaan tehokkuutta ja tuottavuutta parantavia päätöksiä ja pienentää näin kustannuksia. 14

15 GRADE-tekniikat GRADE-tekniikat yhdistävät digitaaliset suunnittelutiedot ja ohjaamon ohjausjärjestelmän, mikä auttaa kuljettajia saavuttamaan tavoitekaltevuuden nopeasti ja tarkasti, eikä ylimääräisiä mittakepeillä tehtävää tarkistusta tarvita. Käytännössä tämä tarkoittaa lisääntynyttä tuottavuutta, pienempiä ylikulkumääriä, pienempää polttoaineen kulutusta sekä pienempiä kustannuksia. Catin syvyyden ja kaltevuuden säätö Integroitu Cat Grade Control on kauhan kynnen korkeuden 2D-koneohjausjärjestelmä, jonka avulla kuljettaja pystyy kaivamaan tai täyttämään kohteen tarkkaan tavoitekorkeuteen kätevästi. Kuljettaja näkee tiedon kauhan kynnen korkeudesta ja tarvittavasta kaivu- tai tasoitusmäärästä suoraan ohjaamon vakiovarusteisiin kuuluvasta monitorista. Nopeasti reagoivat anturit antavat välittömän palautteen, ja lisävarusteena saatavat ohjaussauvan painikkeet auttavat kuljettajaa tekemään säädöt nopeasti, jotta tasoituspinnat pysyvät yhdenmukaisina. Järjestelmän valmiilla hälytyksillä voidaan varoittaa kuljettajaa, mikäli puomiyhdistelmä tai kauha on saavuttamassa esimääritetyn korkeuden tai syvyyden. Hälytyksistä on hyötyä erityisesti matalissa tiloissa tai vesijohtojen lähistöllä työskenneltäessä. Mittakeppejä ja ylimääräisiä tarkistuksia ei tarvita, joten maan tasalla työskentelevää miehistöä tarvitaan vähemmän ja työmaan turvallisuus paranee. Järjestelmä soveltuu parhaiten yksinkertaisiin kaksiulotteisiin sovelluksiin, kuten ojien ja kellareiden kaivuun tai jyrkkien pientareiden tasoittamiseen. Cat AccuGrade AccuGrade on Cat-edustajan asentama 3D-koneohjausjärjestelmä. Siihen kuuluu oma monitori, jonka digitaalinen kaavio näyttää kauhan kynnen sijainnin ja korkeuden kolmiulotteisesti. AccuGrade näyttää työskentelykohteen ja kaivu- ja tasoitusmäärän tarkasti eikä mittakepeillä tehtävää tarkistusta tarvita. 374F L -mallin erinomaiset laajennusominaisuudet helpottavat päivitystä. Voit valita satelliittiohjauksen (GNSS) tai monimutkaisiin kaavoihin UTS-ohjauksen. 15

16 Turvalliset työtilat Kattavat turvaominaisuudet Erinomainen näkyvyys Laajat lasipinnat ja vakiovarustukseen kuuluva rinnakkaispyyhinjärjestelmä takaavat erinomaisen näkyvyyden eteen ja sivuille. Halogeenivalot ovat tehokas valonlähde. Ohjaamon ja puomin valot voi ohjelmoida palamaan sekuntia moottorin sammuttamisen jälkeen, jolloin kuljettaja voi poistua koneesta turvallisesti. Lisävarusteena on saatavana näkyvyyttä pimeällä parantavat High Intensity Discharge (HID) -valot. Vakiovarustukseen kuuluva takakamera parantaa huomattavasti näkyvyyttä koneen taakse, mikä auttaa kuljettajaa työskentelemään entistä tuottavammin. Panoraamanäkymä taaksepäin näytetään automaattisesti uudessa monitoimimonitorissa, kun koneella peruutetaan. Lisävarusteena on saatavana toinen näyttö, jossa näytetään näkymä taakse keskeytyksettä. Turvalliset kosketuspisteet Suuret askelmat, kädensijat ja suojakaiteet helpottavat ohjaamoon, kulkusilloille ja koneen tiloihin kulkua. Pidennettyjen kädensijojen ja suojakaiteiden ansiosta ylätasanteelle kiipeäminen on turvallista. Kulkusiltojen, ylärakenteen pinnan ja säilytyslaatikon liukuestelevyt vähentävät liukastumisvaaraa kaikissa sääolosuhteissa. Ne voi irrottaa puhdistusta varten. 16

17 Helppo huoltaa Harkitut ratkaisut tekevät huollosta helppoa ja nopeaa Vaivaton käynti huoltokohteisiin Säännöllisiin huoltokohteisiin, kuten voitelunippoihin ja puomin jalustan keskitettyyn etävoitelulohkoon, on pääsy maanpinnan tasolta. Huollettavien tilojen suuret, lialta ja roskilta suojaavat huoltoluukut lukittuvat tukevasti paikoilleen, mikä helpottaa huoltotöitä merkittävästi. Luistamattomat kulkusillat ovat 500 millimetrin levyisiä ja koko 374F L -kaivukoneen pituisia, joten tärkeimpiin ja yhdistettyihin huoltokohteisiin pääsee vaivatta käsiksi. Tällaisia kohteita ovat esimerkiksi polttoaineja öljynsuodattimet sekä nesteliittimet. Nestehuollot helposti ja nopeasti Öljyn näytteenottoaukot ja paineaukot helpottavat koneen kunnon tarkistusta. Ne ovat vakiovarusteena kaikissa malleissa. QuickEvac -lisävaruste takaa nopean, helpon ja turvallisen moottori- ja hydrauliikkaöljyn vaihdon. Polttoainesäiliön tyhjennyshanan avulla veden ja sakan poistaminen onnistuu vaivattomasti säännöllisten huoltojen yhteydessä. Lisäksi säiliössä on integroitu polttoainetason osoitin, joka nousee säiliön täyttyessä ja pienentää ylitäytön vaaraa. Maanpinnan tasolta käytettävissä oleva, lisävarusteena saatava pikatäyttöaukko tekee tankkaamisesta entistäkin helpompaa ja nopeampaa. Fiksuja jäähdytysratkaisuja 374F L -kaivukoneessa on uusi, rinnakkainen jäähdytysjärjestelmä, jossa on helposti puhdistettavat kennot ja uusi, vaihtuvanopeuksinen tuuletin. Työpäivän aikana jäähdytysjärjestelmään kerääntyneet roskat voi puhaltaa pois kääntämällä puhaltimen pyörimissuunnan. Raikas tuulahdus Ohjaamon ilmanvaihtojärjestelmän käyttämä ulkoilma tulee raitisilmasuodattimen läpi. Suodatin on sijoitettu ohjaamon sivulle, jossa siihen pääsee helposti käsiksi ja suodattimen vaihtokin käy vaivatta. Suodatin on turvassa lukollisen, virta-avaimella avattavan luukun takana. 17

18 Kattava asiakastuki Ylivertainen tuki pelastaa päivän Ympäristöystävällinen Sukupolvien verran edellä joka suhteessa 374F L on suunniteltu vahvistamaan liiketoimintasuunnitelmaasi sekä vähentämään päästöjä ja luonnonvarojen käyttöä. C15 ACERT -moottori täyttää Euroopan unionin IV-vaiheen päästöstandardit. 374F L toimii sekä erittäin vähärikkisellä dieselpolttoaineella (ULSD), jossa on rikkiä korkeintaan 10 ppm, että enintään B20-biodieselin ja ULSD:n seoksella. Läikkymisen ehkäisevä ylitäytönilmaisin nousee, kun säiliö on täynnä. Liittimillä varustettujen pikatäyttöaukkojen ansiosta hydrauliöljyn vaihto onnistuu nopeasti, vaivattomasti ja turvallisesti. Tärkeimmät osat voi korjata, mikä vähentää jätettä ja säästää rahaa antamalla koneelle ja/tai tärkeimmille osille toisen (tai jopa kolmannen) elämän. Link-tekniikoiden avulla pystyt keräämään ja analysoimaan tietoja työlaitteesta ja -kohteista. Näin pystyt maksimoimaan tuottavuuden ja vähentämään kustannuksia. 374F L on tehokas ja tuottava kone, joka on suunniteltu säästämään luonnonvaroja tuleville sukupolville. Maailmanlaajuinen varaosien saatavuus Cat-edustajilla on käytössään maailmanlaajuinen varaosaverkosto, ja tuotteiden tuki jatkuu niiden koko elinkaaren ajan. Voit myös säästää rahaa käyttämällä Caterpillarin alkuperäisiä, tehtaan kunnostamia vaihto-osia. Sopivat rahoitusvaihtoehdot Harkitse rahoitusvaihtoehtoja ja päivittäisiä käyttökustannuksia. Ota huomioon edustajien palvelut, jotka voidaan sisällyttää koneen hintaan ja jotka tekevät koneesta ajan myötä edullisen pienempien omistusja käyttökustannuksien ansiosta. Paras ratkaisu sekä tänään että huomenna Korjata vai vaihtaa? Cat-edustajasi auttaa sinua arvioimaan eri vaihtoehtojen kustannukset, jotta osaat tehdä liiketoimintasi kannalta parhaan ratkaisun. 18

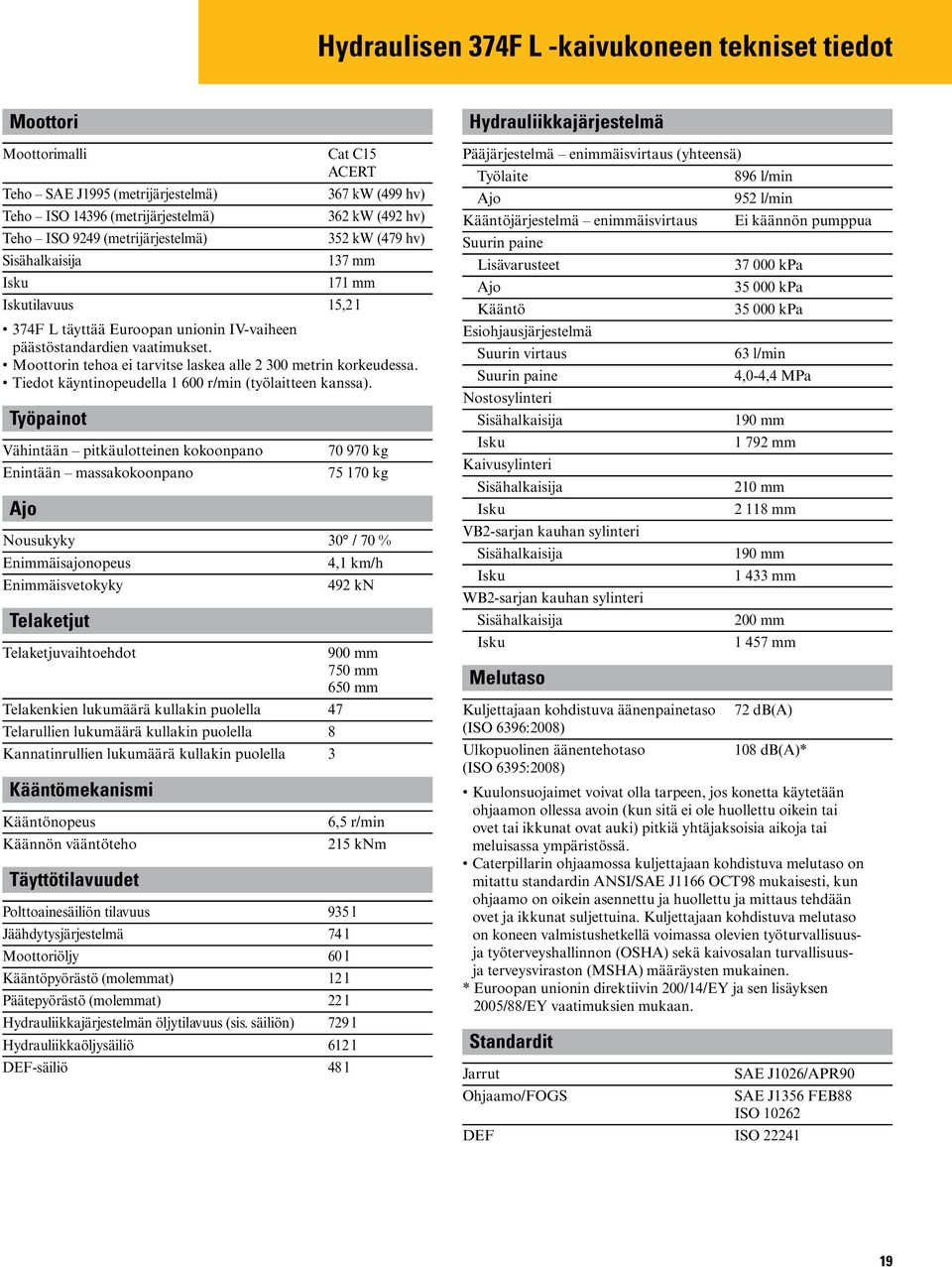

19 Hydraulisen 374F L -kaivukoneen tekniset tiedot Moottori Moottorimalli Cat C15 ACERT Teho SAE J1995 (metrijärjestelmä) 367 kw (499 hv) Teho ISO (metrijärjestelmä) 362 kw (492 hv) Teho ISO 9249 (metrijärjestelmä) 352 kw (479 hv) Sisähalkaisija 137 mm Isku 171 mm Iskutilavuus 15,2 l 374F L täyttää Euroopan unionin IV-vaiheen päästöstandardien vaatimukset. Moottorin tehoa ei tarvitse laskea alle metrin korkeudessa. Tiedot käyntinopeudella r/min (työlaitteen kanssa). Työpainot Vähintään pitkäulotteinen kokoonpano Enintään massakokoonpano Ajo kg kg Nousukyky 30 / 70 % Enimmäisajonopeus 4,1 km/h Enimmäisvetokyky 492 kn Telaketjut Telaketjuvaihtoehdot 0 mm 750 mm 650 mm Telakenkien lukumäärä kullakin puolella 47 Telarullien lukumäärä kullakin puolella 8 Kannatinrullien lukumäärä kullakin puolella 3 Kääntömekanismi Kääntönopeus Käännön vääntöteho Täyttötilavuudet Polttoainesäiliön tilavuus Jäähdytysjärjestelmä Moottoriöljy Kääntöpyörästö (molemmat) Päätepyörästö (molemmat) Hydrauliikkajärjestelmän öljytilavuus (sis. säiliön) Hydrauliikkaöljysäiliö DEF-säiliö 6,5 r/min 215 knm 935 l 74 l 60 l 12 l 22 l 729 l 612 l 48 l Hydrauliikkajärjestelmä Pääjärjestelmä enimmäisvirtaus (yhteensä) Työlaite 896 l/min Ajo 952 l/min Kääntöjärjestelmä enimmäisvirtaus Ei käännön pumppua Suurin paine Lisävarusteet kpa Ajo kpa Kääntö kpa Esiohjausjärjestelmä Suurin virtaus 63 l/min Suurin paine 4,0-4,4 MPa Nostosylinteri Sisähalkaisija 1 mm Isku mm Kaivusylinteri Sisähalkaisija 210 mm Isku mm -sarjan kauhan sylinteri Sisähalkaisija 1 mm Isku mm -sarjan kauhan sylinteri Sisähalkaisija 200 mm Isku mm Melutaso Kuljettajaan kohdistuva äänenpainetaso 72 db(a) (ISO 6396:2008) Ulkopuolinen äänentehotaso 108 db(a)* (ISO 6395:2008) Kuulonsuojaimet voivat olla tarpeen, jos konetta käytetään ohjaamon ollessa avoin (kun sitä ei ole huollettu oikein tai ovet tai ikkunat ovat auki) pitkiä yhtäjaksoisia aikoja tai meluisassa ympäristössä. Caterpillarin ohjaamossa kuljettajaan kohdistuva melutaso on mitattu standardin ANSI/SAE J1166 OCT98 mukaisesti, kun ohjaamo on oikein asennettu ja huollettu ja mittaus tehdään ovet ja ikkunat suljettuina. Kuljettajaan kohdistuva melutaso on koneen valmistushetkellä voimassa olevien työturvallisuusja työterveyshallinnon (OSHA) sekä kaivosalan turvallisuusja terveysviraston (MSHA) määräysten mukainen. * Euroopan unionin direktiivin 200/14/EY ja sen lisäyksen 2005/88/EY vaatimuksien mukaan. Standardit Jarrut SAE J1026/APR Ohjaamo/FOGS SAE J1356 FEB88 ISO DEF ISO

20 Hydraulisen 374F L -kaivukoneen tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja Puomivaihtoehdot Vakiopääpuomi ME-puomi 7,8 m 7,0 m Kaivuvarsivaihtoehdot R4.67 m R4.15 m R3.60 m R2.84 m M3.00 m M2.57 m 1 Korkeus puomi/kaivuvarsi asennettuna 4 9 mm mm mm mm mm mm 2 Suojakaiteen korkeus mm mm mm mm mm mm 3 Vastapainon maavara mm mm mm mm mm mm 4 Maavara 840 mm 840 mm 840 mm 840 mm 840 mm 840 mm 5 Pituus puomi/kaivuvarsi asennettuna mm mm mm mm mm mm 6 Telaston pituus mm mm mm mm mm mm 7 Pituus telarullien keskikohtaan mm mm mm mm mm mm 8 Perän kääntösäde mm mm mm mm mm mm 9 Telaston raideväli kavennettu mm mm mm mm mm mm Telaston raideväli levitetty mm mm mm mm mm mm 10 Alavaunun leveys ilman askelmia 650 millimetrin telakengät mm mm mm mm mm mm 750 millimetrin telakengät mm mm mm mm mm mm 0 millimetrin telakengät mm mm mm mm mm mm Alavaunun leveys askelmat mukaan luettuna 650 millimetrin telakengät mm mm mm mm mm mm 750 millimetrin telakengät mm mm mm mm mm mm 0 millimetrin telakengät mm mm mm mm mm mm 11 Ylärungon leveys ilman tasanteita mm mm mm mm mm mm 12 Ylärungon leveys tasanteet mm mm mm mm mm mm mukaan luettuna 13 Kulkutason leveys (kummallakin puolella) 530 mm 530 mm 530 mm 530 mm 530 mm 530 mm Kauhatyyppi GD GD GD GD SDV SDV Kauhan tilavuus 3,8 m 3 3,8 m 3 3,8 m 3 3,8 m 3 4,6 m 3 4,6 m 3 Kauhan kärjen säde 1 0 mm 1 0 mm 1 0 mm 1 0 mm mm mm Mitat voivat vaihdella käytettävän kauhan mukaan

21 Hydraulisen 374F L -kaivukoneen tekniset tiedot Työskentelyulottuvuudet Kaikki mitat ovat likimääräisiä arvoja. Metriä Metriä R4.67 m R4.15 m R3.6 m R2.84 m M3.0 m M2.57 m Metriä Metriä Puomivaihtoehdot Vakiopääpuomi ME-puomi 7,8 m 7,0 m Kaivuvarsivaihtoehdot R4.67 m R4.15 m R3.6 m R2.84 m M3.0 m M2.57 m 1 Suurin kaivusyvyys mm mm 8 5 mm mm mm mm 2 Suurin ulottuma varret maan suuntaisina mm 13 6 mm mm mm mm mm 3 Suurin kuormauskorkeus mm mm mm mm mm mm 4 Suurin leikkauskorkeus mm mm mm mm mm mm 5 Pienin kuormauskorkeus mm mm mm mm mm mm 6 Suurin leikkaussyvyys, mm pohjan tasolla mm mm mm mm mm mm 7 Suurin pystysuoran seinämän kaivusyvyys mm mm mm mm mm mm Kauhan murtovoima (ISO) 359,1 kn 359,1 kn 358,3 kn 356,4 kn 411,8 kn 411,3 kn Kaivuvarren kaivuvoima (ISO) 247,5 kn 268,4 kn 295,3 kn 330,0 kn 323,2 kn 353,1 kn Kauhatyyppi GD GD GD GD SDV SDV Kauhan tilavuus 3,8 m 3 3,8 m 3 3,8 m 3 3,8 m 3 4,6 m 3 4,6 m 3 Kauhan kärjen säde 1 0 mm 1 0 mm 1 0 mm 1 0 mm mm mm Mitat voivat vaihdella käytettävän kauhan mukaan. 21

22 Hydraulisen 374F L -kaivukoneen tekniset tiedot Työpainot ja pintapaineet 0 millimetrin telakengät 750 millimetrin telakengät 650 millimetrin telakengät Puomi Kaivuvarsi Kauha Paino Pintapaine Paino Pintapaine Paino Pintapaine R7.8 m R4.67 m 3,8 m kg 78,0 kpa kg 92,3 kpa kg 105,5 kpa R7.8 m R4.15 m 3,8 m kg 77,8 kpa kg 92,0 kpa kg 105,2 kpa R7.8 m R3.60 m 3,8 m kg 77,6 kpa kg 91,8 kpa kg 105,0 kpa R7.8 m R2.84 m 3,8 m kg 77,4 kpa kg 91,6 kpa kg 104,7 kpa M7.0 m M3.0 m 4,6 m kg 80,1 kpa kg 94,8 kpa kg 108,4 kpa M7.0 m M2.57 m 4,6 m kg 79,9 kpa kg 94,5 kpa kg 108,1 kpa Tärkeimpien osien painot Peruskone (vastapainon kanssa, ilman puomiyhdistelmää ja kauhaa)* kg 650 millimetrin telaketjut millimetrin telaketjut millimetrin telaketjut Kaksi nostosylinteriä Vastapaino Irrotettava Ei irrotettava Puomi (sisältää linjat, tapit ja kaivusylinterin) Vakiopääpuomi 7,8 m ME-puomi 7,0 m Kaivuvarsi (sisältää linjat, tapit, kauhan sylinterin ja nivelen) R4.67 m R4.15 m R3.60 m R2.84 m 3 4 M3.0 m M2.6 m Kauha 3,8 m 3 GD ,6 m 3 SDV * Peruskoneen kohdalla on huomioitu 75 kg:n painoinen kuljettaja, % polttoaineen painosta ja alusta keskisuojuksineen. 22

23 Hydraulisen 374F L -kaivukoneen tekniset tiedot Vakiopääpuomin nostokyky vastapaino: 11 t ei kauhaa 4,67 m 7,8 m 0 mm mm R4.67VB mm mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m 12,0 m mm 10,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * * * ,0 m kg * * * * ,5 m kg * * * * * * * * * * ,0 m kg * * * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * *24 *24 * * ,0 m kg * * *20 0 *20 0 * * * * * * ,5 m kg *30 *30 * * * * * * ,0 m kg * * * * * * * * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 23

24 Hydraulisen 374F L -kaivukoneen tekniset tiedot Vakiopääpuomin nostokyky vastapaino: 11 t ei kauhaa 4,15 m 7,8 m 0 mm mm R4.15VB mm mm 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m mm 10,5 m kg * * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg *16 0 *16 0 * * * ,5 m kg * * * * * * * ,0 m kg * * * ,5 m kg * * * ,0 m kg *17 0 *17 0 * * ,5 m kg * * * * * * ,0 m kg * * * * * * * * ,5 m kg * * * * * * * * ,0 m kg * * * * * * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 24

25 Hydraulisen 374F L -kaivukoneen tekniset tiedot Vakiopääpuomin nostokyky vastapaino: 11 t ei kauhaa 3,6 m 7,8 m 0 mm mm R mm mm 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m mm 10,5 m kg * * ,0 m kg * * * ,5 m kg * * * * ,0 m kg * * * * * * * ,5 m kg * * * * * ,0 m kg * * * ,5 m kg * * * ,0 m kg * * ,5 m kg *26 *26 * * ,0 m kg * * * * * * * * ,5 m kg * * * * * * * * ,0 m kg * * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 25

26 Hydraulisen 374F L -kaivukoneen tekniset tiedot Vakiopääpuomin nostokyky vastapaino: 11 t ei kauhaa 2,84 m 7,8 m 0 mm mm R mm mm 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m mm 10,5 m kg * * ,0 m kg * * * ,5 m kg * * * * ,0 m kg * * * * * * * * ,5 m kg * * * ,0 m kg * * * ,5 m kg * * ,0 m kg * * ,5 m kg * * * * * * ,0 m kg * * * * * ,5 m kg * * * * * * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 26

27 Hydraulisen 374F L -kaivukoneen tekniset tiedot ME-puomin nostokyky vastapaino: 11 t ei kauhaa 3,0 m M7.0 m 0 mm mm M mm mm 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m mm 9,0 m kg * * ,5 m kg * * * * ,0 m kg * * * * * * ,5 m kg * * * * * * * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * * ,5 m kg * * * * * * * ,0 m kg * * *31 *31 * * * ,5 m kg * * * * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 27

28 Hydraulisen 374F L -kaivukoneen tekniset tiedot ME-puomin nostokyky vastapaino: 11 t ei kauhaa 2,6 m 7,0 m 0 mm mm M mm mm 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m mm 9,0 m kg * * ,5 m kg * * * * ,0 m kg * * *19 *19 * ,5 m kg *24 0 *24 0 * * * ,0 m kg * * * ,5 m kg * * ,0 m kg * * * * ,5 m kg * * * * * ,0 m kg * * * * * * * ,5 m kg * * * * * * ISO * Ilmaisee, että hydrauliikka rajoittaa nostokykyä kaatokuormaa enemmän. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokykyä koskevan standardin ISO 10567:2007 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Edellä mainituista nostokyvyistä on vähennettävä kaikkien nostolaitteiden paino. Nostokyky on mitattu koneelle, joka on tukevalla ja tasaisella alustalla. Työlaitteiden kiinnittimen käyttö kuorman nostoon tai käsittelyyn voi vaikuttaa koneen nostokykyyn. Nostokyky on ±5 % kaikkien saatavana olevien telakenkien kanssa. Katso kunkin tuotteen tiedot aina asianmukaisesta käyttö- ja huolto-ohjekirjasta. 28

29 Hydraulisen 374F L -kaivukoneen tekniset tiedot Kauhan tekniset tiedot ja yhteensopivuus Vakiopääpuomi Aisasto Leveys Tilavuus Paino Täyttökerroin Telat mm m3 kg % , , , , , , ,84 m 3,60 m ME-puomi 4,67 m 650 mm, DG (vakio) 2,57 m 3,00 m 650 mm, DG (vakio) Ilman pikakiinnikettä Yleiskäyttö (GD) Yleiskäyttö XL (GDXL) Raskas käyttö (HD) Vaativa käyttö (SD) Erittäin vaativa käyttö (XD) Erittäin vaativa käyttö, kallio (XDG) , , , , , , , , , , , , , , , , , , , , , , , , Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) kg Pikakiinnikkeellä (CW-70) Yleiskäyttö (GD) 1 0 3, Vaativa käyttö (SD) 1 0 4, , Erittäin vaativa käyttö (XD) , Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Kapasiteetti perustuu standardiin ISO kg Materiaalin enimmäistiheys: 2 kg/m kg/m kg/m 0 kg/m kg/m3 Ei suositella 3 Kauhan painoon sisältyy pitkät kärjet. Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 29

30 Hydraulisen 374F L -kaivukoneen tekniset tiedot Kauhan tekniset tiedot ja yhteensopivuus Vakiopääpuomi Aisasto Leveys Tilavuus Paino Täyttökerroin Telat mm m3 kg % , , , , , Yleiskäyttö XL (GDXL) , Raskas käyttö (HD) , , , , , ,84 m 3,60 m 4,15 m ME-puomi 4,67 m 0 mm, DG (vakio) 2,57 m 3,00 m 0 mm, DG (vakio) Ilman pikakiinnikettä Yleiskäyttö (GD) Vaativa käyttö (SD) Erittäin vaativa käyttö (XD) Erittäin vaativa käyttö, kallio (XDG) , , , , , , , , , , , , , , , , , , , Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) kg Pikakiinnikkeellä (CW-70) Yleiskäyttö (GD) 1 0 3, Vaativa käyttö (SD) 1 0 4, , , Erittäin vaativa käyttö (XD) Enimmäiskuorma tappikiinnityksellä (hyötykuorma + kauha) kg Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen standardin EN474 mukaisia. Ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta, kun puomiyhdistelmä on täydessä mitassaan maan suunnassa ja kauha on käännetty sisäänpäin. Kapasiteetti perustuu standardiin ISO Materiaalin enimmäistiheys: 2 kg/m kg/m kg/m 0 kg/m kg/m3 Kauhan painoon sisältyy pitkät kärjet. Caterpillar suosittelee sopivien työlaitteiden käyttämistä, jotta asiakkaat saavat suurimman mahdollisen hyödyn tuotteistamme. Jos koneessa käytetään työlaitteita (koskee myös kauhoja), jotka eivät ole esimerkiksi painoa, mittoja, virtauksia ja paineita koskevien Caterpillar-suositusten tai -määritysten mukaisia, koneen suorituskyky ja tuotantomäärät sekä koneen vakaus, luotettavuus tai osien kestävyys saattavat heikentyä. Työlaitteen vääränlainen käyttö saattaa aiheuttaa raskaiden kuormien heilahtamista, vääntymistä, kiertymistä tai takertumista, mikä puolestaan lyhentää pääpuomien ja kaivuvarsien käyttöikää. 30

31 Hydraulisen 374F L -kaivukoneen tekniset tiedot Työlaiteopas* Puomin tyyppi Vakiopääpuomi Kaivuvarren koko 4,67 m, HD 4,15 m, HD 3,60 m, HD Hydraulivasara H160E s H160E s H160E s H180E s H180E s H180E s Multiprosessori MP40 CC -leuka MP40 CC -leuka MP40 CC -leuka MP40 CR -leuka MP40 CR -leuka MP40 CR -leuka MP40 PS -leuka** MP40 PS -leuka MP40 PS -leuka MP40 S -leuka** MP40 S -leuka MP40 S -leuka Siirrettävä romu- ja purkuleikkuri S365C** S365C^^ S365C Nelipiikkikahmari Repijät Center-Lock -tappitarrainpikakiinnike Työn mukainen pikakiinnike * Soveltuvuus määräytyy kaivukoneen kokoonpanon mukaan. Saat lisätietoja sopivasta työlaitteesta Cat-edustajaltasi. ** Vain tappikiinnitys. ## Puomiin asennettuna ^^Kiinnitys vain edestä CL-kiinnikkeellä Työlaiteopas* S385C## S385C## S385C## Nämä työlaitteet ovat saatavana 374F L -kaivukoneeseen. Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. Puomin tyyppi Vakiopääpuomi ME-puomi Kaivuvarren koko 2,84 m, HD 3,00 m 2,57 m Hydraulivasara H160E s H160E s H160E s H180E s H180E s H180E s Multiprosessori MP40 CC -leuka MP40 CC -leuka MP40 CC -leuka MP40 CR -leuka MP40 CR -leuka MP40 CR -leuka MP40 PS -leuka MP40 PS -leuka MP40 PS -leuka MP40 S -leuka MP40 S -leuka MP40 S -leuka Murskain P360 P360 P360 Siirrettävä romu- ja purkuleikkuri S365C S365C S365C S385C## S385C## S385C## Nelipiikkikahmari Kahmari Nämä työlaitteet ovat saatavana 374F L -kaivukoneeseen. Repijät Saat lisätietoja soveltuvuudesta Cat-edustajaltasi. Keskuslukittava tappitarrainpikakiinnike Työn mukainen pikakiinnike * Soveltuvuus määräytyy kaivukoneen kokoonpanon mukaan. Saat lisätietoja sopivasta työlaitteesta Cat-edustajaltasi. ## Puomiin asennettuna 31

32 374F L -kaivukoneen vakiovarusteet Vakiovarusteet Vakiovarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. OHJAAMO Rinnakkaispyyhinjärjestelmä ja pesulaite Peilit Paineistettu ohjaamo, jossa positiivisesti varautuva ilmansuodatus Laminoitu ylätuulilasi ja muut ikkunat karkaistua lasia Liukuva oven yläikkuna (ohjaamon vasemmanpuoleinen ovi) Irrotettava alatuulilasi ja sen säilytyspidike ohjaamossa Avattava kattoikkuna Sisätilat: Turvavasara lasin särkemiseen Vaatekoukku Juomateline Ohjekirjateline Sisävalaistus AM/FM-radion asennuspaikka (DIN-koko) Kaksi 12 voltin stereokaiutinta Hylly eväitä tai työkalulaatikkoa varten 12 voltin virransyöttö, kaksi pistorasiaa (10 A) Peukalopyöräohjaussauva yhdistelmälisälaitteen ohjaukseen Aurinkosuoja Ilmastointi, lämmitin ja huurteenpoisto sekä ilmastointi Istuin: Turvavyö, leveys 76 mm Säädettävä käsinoja Korkeudeltaan säädettävät ohjaussauvakonsolit Kaikkien hallintalaitteiden vapaa-vipu (lukitus) Ajonhallintapolkimet, joissa irrotettavat käsivivut Kahden lisäpolkimen asennusmahdollisuus Kaksi ajonopeutta Kuminen lattiamatto, pestävä Monitori: Kello Valmius videokuvalle LCD-värinäyttö, jossa näkyvät varoitukset ja tiedot öljyn ja nesteiden vaihdosta ja työtunneista Kielinäyttö (graafinen täysvärinäyttö) Koneen kunnon, vikakoodin ja työlaitteen tilan asetustiedot Moottoriöljyn, moottorin jäähdytysnesteen ja hydrauliikkaöljyn tason tarkistus käynnistettäessä Tiedot varoituksista, suodattimien/ nesteiden vaihdosta ja työtunneista Polttoaineenkulutusmittari SÄHKÖLAITTEET 80 ampeerin vaihtovirtalaturi Virrankatkaisin Akku, vakio MOOTTORI C15 ACERT -dieselmoottori Euroopan unionin IV-vaiheen päästöpaketti Teho säilyy metrin korkeuteen asti Polttoaineena voi käyttää enintään B20-biodieselseosta Automaattinen moottorin käyntinopeuden säädin Sähkökäyttöinen, kytkimellinen esitäyttöpumppu Polttoainelinjan vedenerotin, jossa vesimääräanturi ja ilmaisin Säästö- ja vakiotehotilat Ilmanpuhdistin Rinnakkainen jäähdytysjärjestelmä Teräksinen seinä moottoritilan ja pumppulohkon välissä Ensiösuodatin, jossa on vedenerotin ja vedenerottimen ilmaisinkytkin Käynnistyssarja, kylmä sää, -18 C Polttoaineen ensiösuodatin Polttoaineen toisiosuodatin Polttoaineen tertiaarisuodatin HYDRAULIIKKAJÄRJESTELMÄ Käänteinen käännön vaimennusventtiili Automaattinen käännön seisontajarru Tehokas hydraulinen paluusuodatin Puomin ja kaivuvarren regenerointipiiri Lisäpiirien asennusmahdollisuus Tuulettimen pyörimissuunta vaihdettavissa Bioöljyn käyttömahdollisuus SmartBoom VALOT Ohjaamon ja puomin valojen viivetoiminto Säilytyslaatikkoon integroidut ulkovalot ALAVAUNU/YLÄRUNKO Voideltu PPR2 GLT4 -tela, hartsitiiviste Raskaskäyttöön suunniteltu telarunko ja johtopyörä Kestävät telamoottorin suojukset Hinaussilmukka rungossa Raskaskäyttöön suunnitellut alasuojukset ylärungossa Nostosilmukalla varustettu vastapaino Kääntösuojus TURVALLISUUS Yhden avaimen Cat-turvajärjestelmä Ovilukot Lukittavat polttoaine- ja hydrauliikkaöljysäiliöiden korkit Lukittava ulkoinen työkaluja säilytyslaatikko Merkki- ja varoitusäänitorvi Toissijainen moottorin pysäytyskytkin Peilit Takalasi, jossa hätäpoistumistie Takanäkymäkamera Mahdollisuus majakan kytkentään FOGS-valmius, pulttikiinnitys Kulkutasot huoltoja varten Turvavasara ohjaamon lasin särkemiseen INTEGROIDUT TEKNIIKAT Product Link Takanäkymäkamera 32

33 374F L -kaivukoneen lisävarusteet Lisävarusteet Lisävarusteet saattavat vaihdella. Saat lisätietoja Cat-edustajaltasi. PUOMIYHDISTELMÄ Vakiopääpuomi 7,8 m (BLCV/SLCV:n kanssa tai ilman): R4.67 (CGC:n kanssa tai ilman) R4.15 (ilman CGC:tä) R3.6 (CGC:n kanssa tai ilman) R2.84 (ilman CGC:tä) -sarjan kauhan nivel (nostosilmukan kanssa tai ilman) ME-puomi 7,0 m (BLCV/SLCV:n kanssa tai ilman): M3.0 M2.57 kuluttavaan käyttöön M2.57 -sarjan kauhan nivel (nostosilmukan kanssa tai ilman) TELAKETJUT 650 mm:n kaksiharjaiset, raskas käyttö 750 mm:n kaksiharjaiset, raskas käyttö 0 mm:n kaksiharjaiset, raskas käyttö MOOTTORI Moottori- ja hydrauliikkaöljyn pikatyhjennysaukot (QuickEvac) Polttoaineen pikatäyttöaukko SUOJUKSET FOGS (Falling Object Guard System, putoavilta esineiltä suojaava rakenne), myös katto- ja tuulilasisuojukset Yläsuojus ja kattosuojukset Telan ohjaussuojukset: Koko pituus Jaettu, 3 osaa Keskiosa VALOT Ohjaamon työvalot, halogeeni Ohjaamon työvalot, HID Puomin työvalot, halogeeni Puomin työvalot, HID OHJAAMO Istuin: Säädettävä, korkeaselkänojainen, lämmitettävä istuin, jossa ilmajousitus Säädettävä, korkeaselkänojainen, lämmitettävä ja ilmastoitu istuin, jossa ilmajousitus Ohjaamon etuosan sadesuoja Tuulilasi: Jaettu 70-30, liukuva Yksiosainen, kiinteä Suoraanajopoljin HYDRAULIIKKAJÄRJESTELMÄ Puomin ja kaivuvarren laskeminen SmartBoom-järjestelmällä Vastapainon poistolaite HP-hydraulilinjat puomille ja kaivuvarrelle MP-hydraulilinjat puomille ja kaivuvarrelle QC-hydraulilinjat puomille ja kaivuvarrelle QC-yleisohjaus Bioöljy SÄHKÖLAITTEET Kylmäkäynnistyspaketti, 240 V Ajohälytin Sähköinen polttoaineen tankkauspumppu INTEGROIDUT TEKNIIKAT Catin syvyyden ja kaltevuuden säätö 33
